WARN Works 4700 User Manual

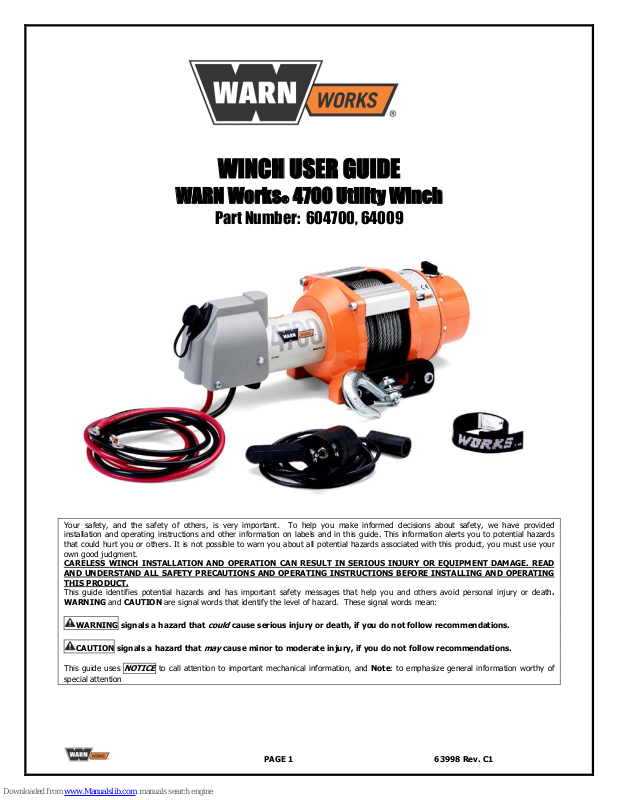

WINCH USER GUIDE

WARN Works® 4700 Utility Winch

Part Number: 604700, 64009

Your safety, and the safety of others, is very important. To help you make informed decisions about safety, we have provided
installation and operating instructions and other information on labels and in this guide. This information alerts you to potential hazards
that could hurt you or others. It is not possible to warn you about all potential hazards associated with this product, you must use your
own good judgment.

CARELESS WINCH INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT DAMAGE. READ
AND UNDERSTAND ALL SAFETY PRECAUTIONS AND OPERATING INSTRUCTIONS BEFORE INSTALLING AND OPERATING
THIS PRODUCT.
This guide identifies potential hazards and has important safety messages that help you and others avoid personal injury or death.
WARNING and CAUTION are signal words that identify the level of hazard. These signal words mean:

WARNING signals a hazard that

CAUTION signals a hazard that

This guide uses
special attention

NOTICE

PAGE 1 63998 Rev. C1

to call attention to important mechanical information, and Note: to emphasize general information worthy of

could

may

cause serious injury or death, if you do not follow recommendations.

cause minor to moderate injury, if you do not follow recommendations.

Product Description: WARN Works® 4700 Utiltiy Winch

The WARN Works® 4700 Utility Winch is a powerful; pulling tool. Powered by a 12 volt DC power source
this compact winch has a pulling capacity of 4700 pound / 2130 kilos.

The units has a 12’ remote control for power in and power out operation, 60’ of 1/4” wire rope and clasp
hook. A freespooliong clutch is a standard option.

Introduction

Thank you for choosing WARN Works® for your utility winch needs. All WARN Works® products have been
designed and manufactured for many years of problem-free operation. For future reference please record the
following information:

Model/Part Number:

Date of Purchase:

Before you begin

 Read the instructions completely to familiarize yourself with the installation process.
 Review all the notices, cautions and warnings to make sure the kit will be installed correctly and safely.

PAGE 2 63998 Rev. C1

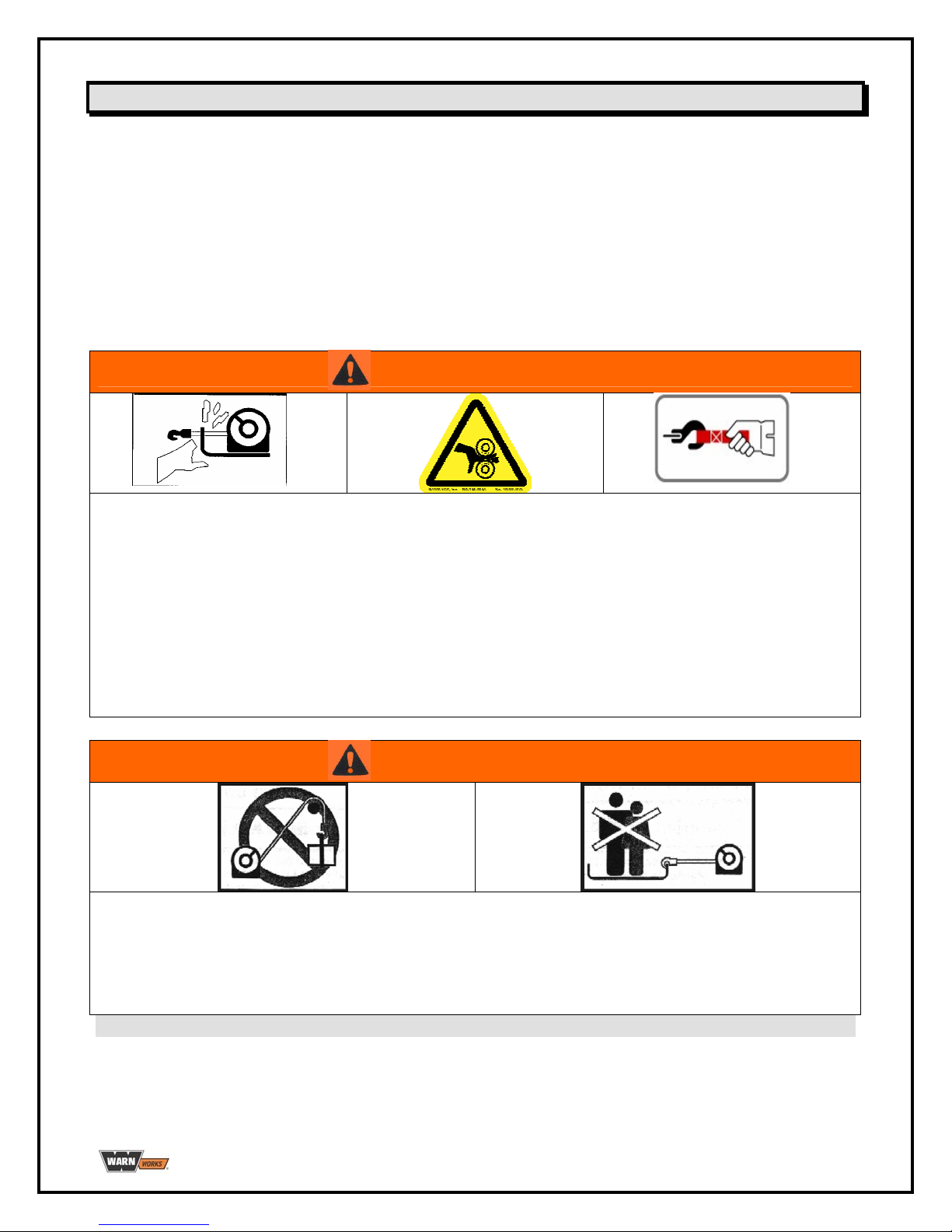

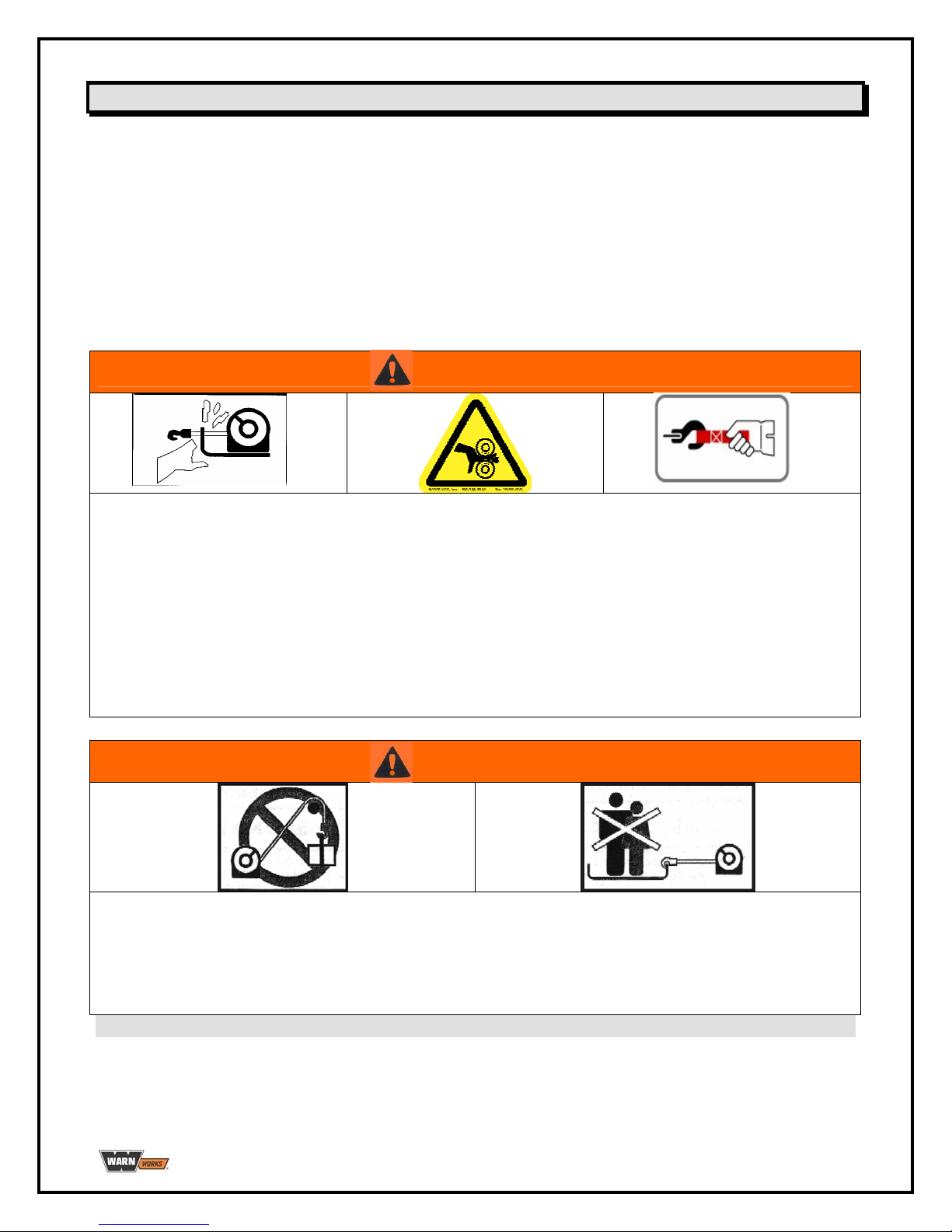

Saftey Precautions

The following are general safety precautions that evey winch operator should know. Taking precedence over
any specific rule listed here, however, is the most important rule of all—USE COMMON SENSE.

A few minutes spent reading these rules can make an operator aware of dangerous practices to avoid and
precautions to take for his own safety and the safety of others. Frequent examinations and periodic
inspections of the equipment as well as conscientious observance of safety rules may save lives as well as
time and money.

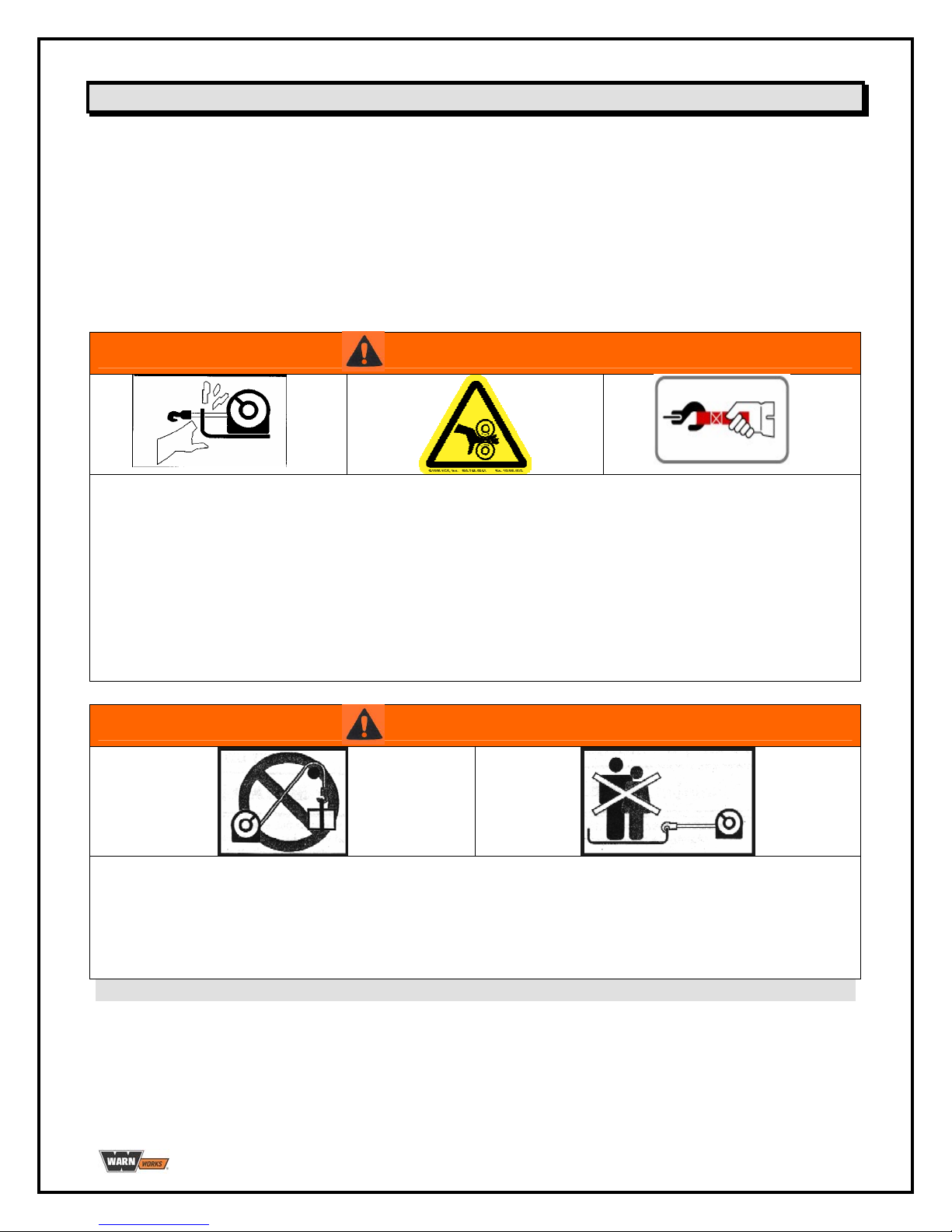

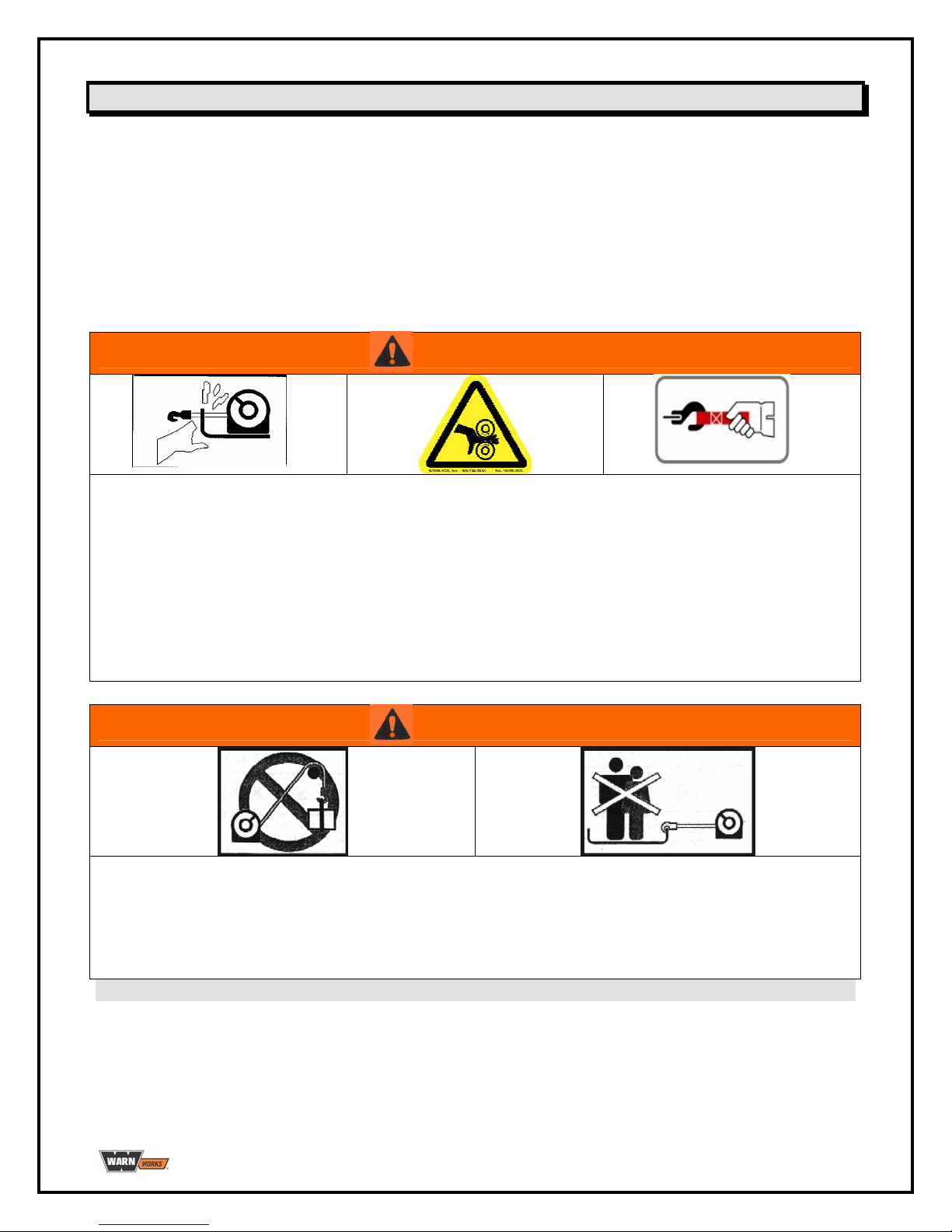

WARNING

MOVING PARTS ENTANGLEMENT HAZARD

Failure to observe these instructions could lead to severe injury or death.

To avoid injury to hands or fingers.

• Always keep hands clear of wire rope, hook loop, hook and fairlead opening during installation, operation and when
spooling in or out.

• Always use extreme caution when handling
hook and wire rope during spooling operations.

• Always use supplied hook strap whenever
spooling wire rope in or out, during installation or operation to avoid injury to hands or fingers.

WARNING

Failure to observe these instructions could lead to severe injury or death.

• Never use as an overhead hoist, or to suspend a load.

• Never use to lift or move persons.

PAGE 3 63998 Rev. C1

FALLING OR CRUSHING HAZARD

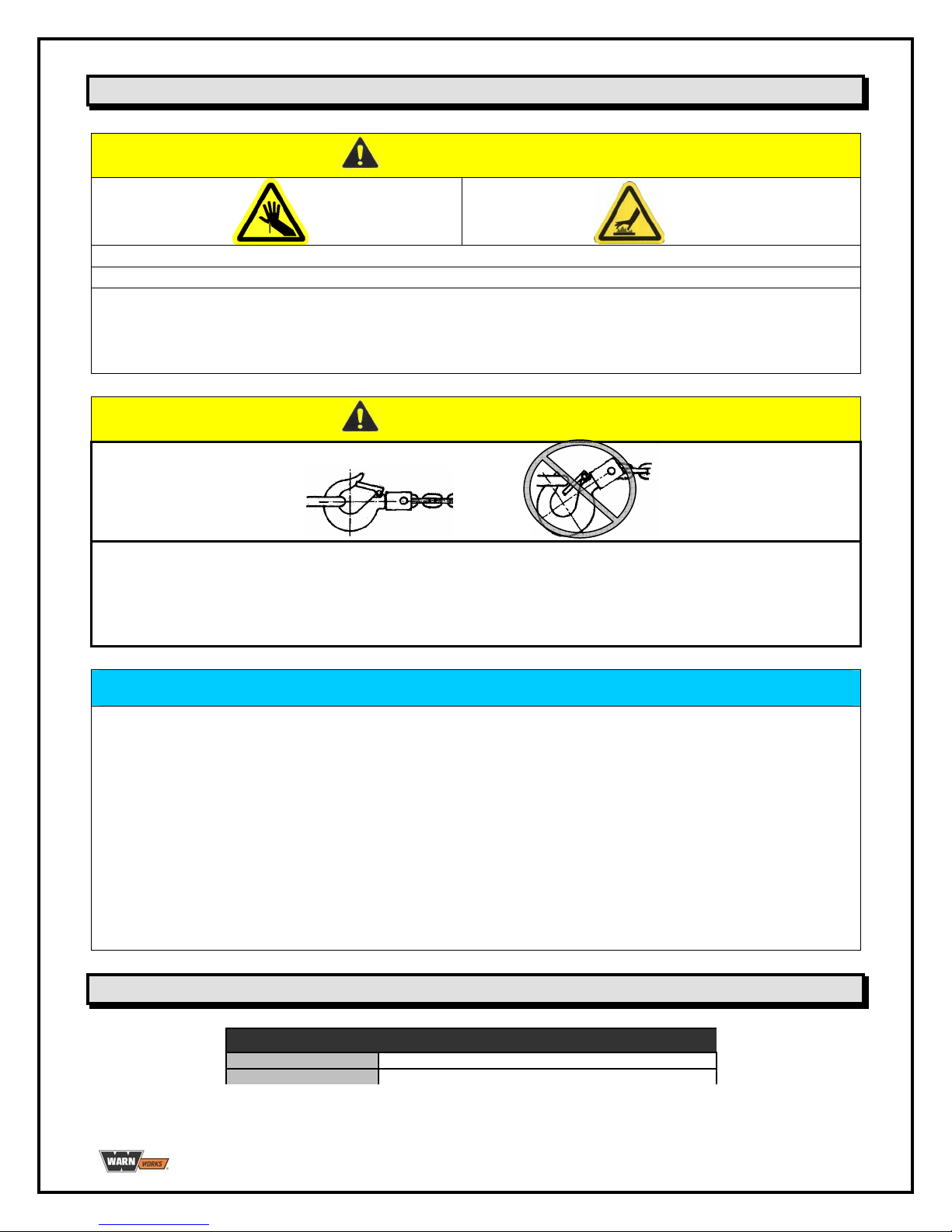

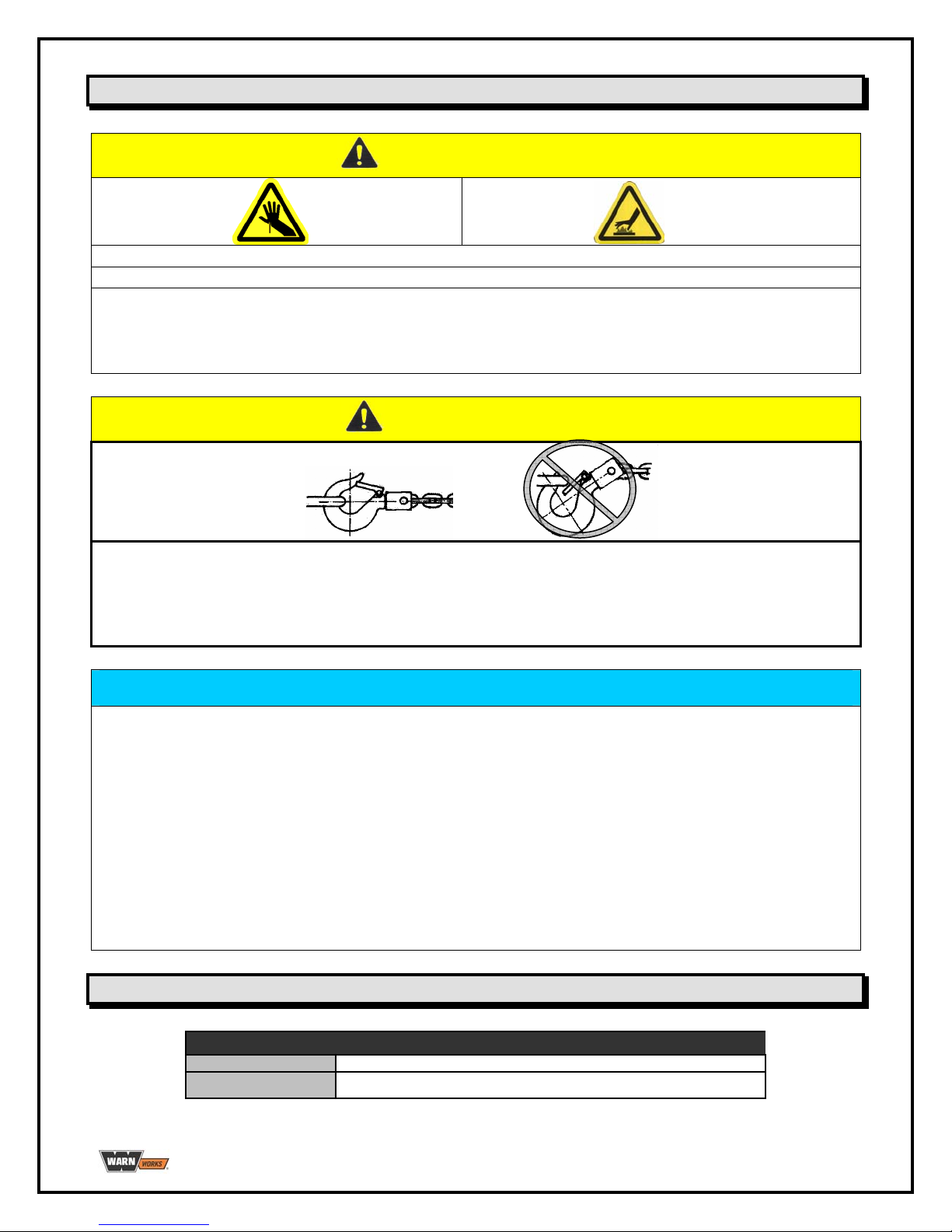

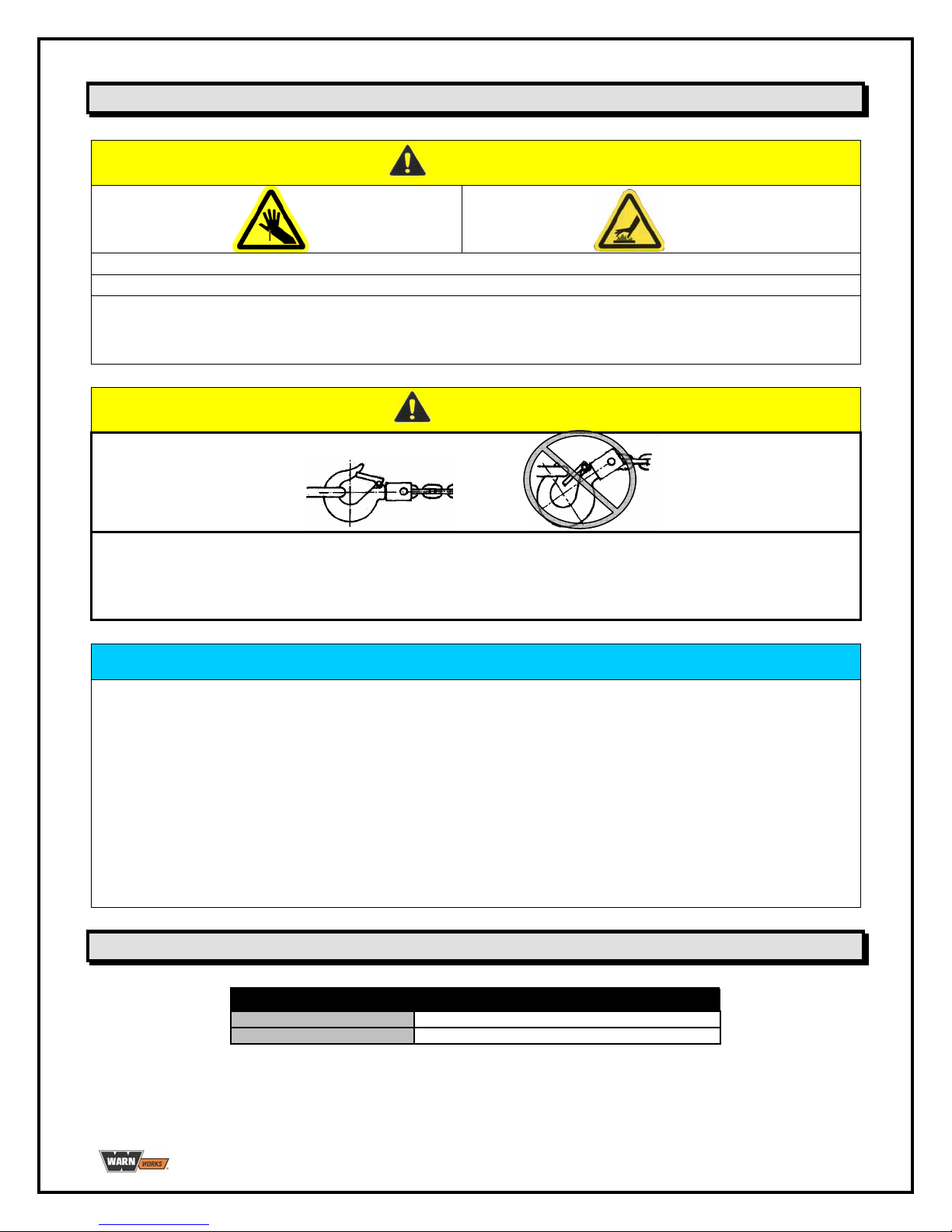

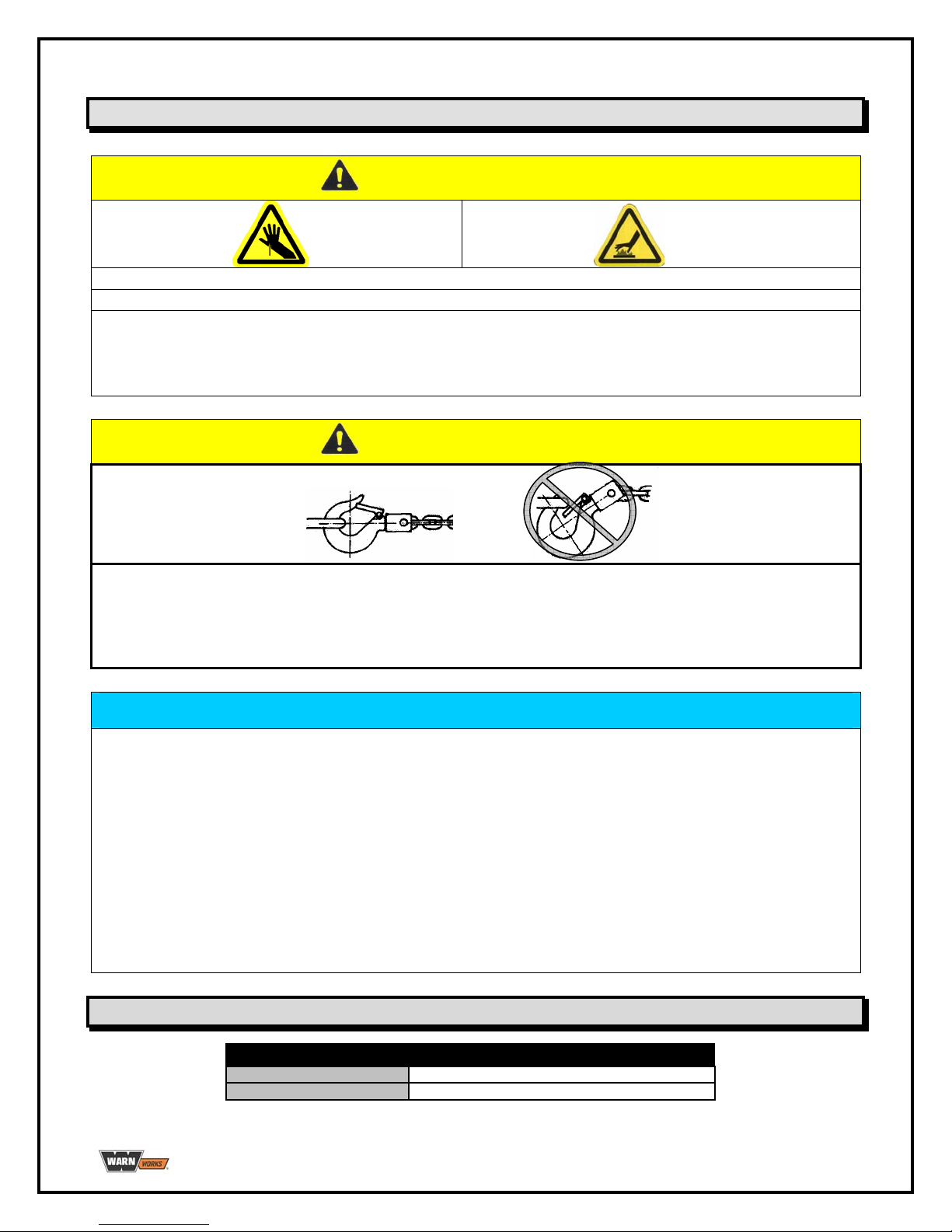

Saftey Precautions - continued

CAUTION

MOVING PARTS ENTANGLEMENT HAZARD

Failure to observe these instructions could lead to minor to moderate injury.

General Safety:

•Always Know Your Winch: Take time to fully read and understand the included Installation and Operations guide,

and Basic Guide to Winching Techniques, in order to understand your winch and the winching operation.

• Never operate this winch if you are under 16 years of age.

• Never operate this winch when under the

influence of drugs, alcohol or medication.

• Never exceed winch or wire rope rated capacity. Double line using a snatch block to reduce winch load.

Installation Safety:

• Always choose a mounting location that is

sufficiently strong to withstand the maximum
pulling capacity of your winch.

• Always use factory approved switches, remote controls, accessories and installation components.

• Always use grade 5 or better hardware, never weld bolts and never use longer bolts than those supplied from

factory.

• Always complete winch mounting and attachment of hook to hook loop before wiring winch during installation.

• Always position fairlead with WARNING label on top.

• Always spool the wire rope onto the drum as

indicated by the drum rotation label on the winch. Required for automatic brake to work (if winch is so equipped) and
for correct installation orientation.

• Always prestretch wire rope and respool under load before use. Tightly wound wire rope reduces chances of
"binding", which is wire rope working it's way down into a loosely wound wire rope layer, and catching or damaging
itself.

Winching Safety:

•Always inspect winch installation and wire rope and hook condition before operating winch. Frayed, kinked or

damaged wire rope must be replaced immediately. Loose or damaged winch installation must be corrected
immediately.

• Never hook wire rope back onto itself. This damages the wire rope. Always use a choker chain, wire choker rope or

tree trunk protector on the anchor.

• Always prior to winching, remove any element
that may interfere with safe winch operation.

• Always take your time when rigging for a winch pull.

• Always be certain the anchor you select will withstand the load, and the strap or chain will not slip.

• Never engage or disengage clutch if winch is under load, wire rope is in tension or wire rope drum is moving

• Always unspool as much wire rope as possible when rigging. Double line or pick distant anchor point.

• Never winch with less than 5 wraps of wire rope around the drum, the wire rope could come loose from the drum.

• Always stand clear of wire rope and load during operation.

• Never touch wire rope or hook while in tension or under load.

• Never touch wire rope or hook while someone else is at the control switch or during winching operation.

• Never touch wire rope or hook while remote control is plugged into winch.

• Always stand clear of wire rope and load and keep others away while winching.

Always require operator and bystanders to be aware of stability during winching of vehicle and/or load.

• Always keep remote control lead clear of the drum, wire rope and rigging. Inspect for cracks, pinches, frayed wires

or loose connections. Replace if damaged.

PAGE 4 63998 Rev. C1

Saftey Precautions - continued

CAUTION

CUT AND BURN HAZARD

Failure to observe these instructions could lead to minor to moderate injury.

To avoid injury to hands and fingers:

• Always wear heavy leather gloves when handling a wire rope.

• Never let wire rope slip through your hands.

• Always be aware of possible hot surface at winch motor, drum or wire rope during or after winch use.

CAUTION

Moving Parts Entanglement Hazard

Failure to observe these instructions could lead to minor to moderate injury.

• Never apply load to hook tip or latch. Apply load only to the center of hook.

•

Never use a hook whose throat opening has increased, or whose tip is bent or twisted.

NOTICE

AVOID WINCH AND EQUIPMENT DAMAGE

• Always avoid continuous side pulls, which can pile up wire rope at one end of the drum. This can damage your wire

rope or winch.

• Always ensure the clutch is fully engaged or Disengaged.

• Never use winch to tow other vehicles. Shock loads can momentarily exceed capacity of wire rope & winch

• Always use care to not damage your frame when anchoring your vehicle during a winching operation.

• Never "jog" wire rope under load. Shock loads can momentarily exceed capacity of wire rope and winch.

• Never use winch to secure a load during transport.

• Never submerge winch in water.

• Always store the winch in a protected, clean, dry area.

Partnumber & Cord ends for the Works 4700

PART NUMBERS

604700 12v DC 4700# Utility Winch - US

64009 12v DC 4700# Utility Winch - International

PAGE 5 63998 Rev. C1

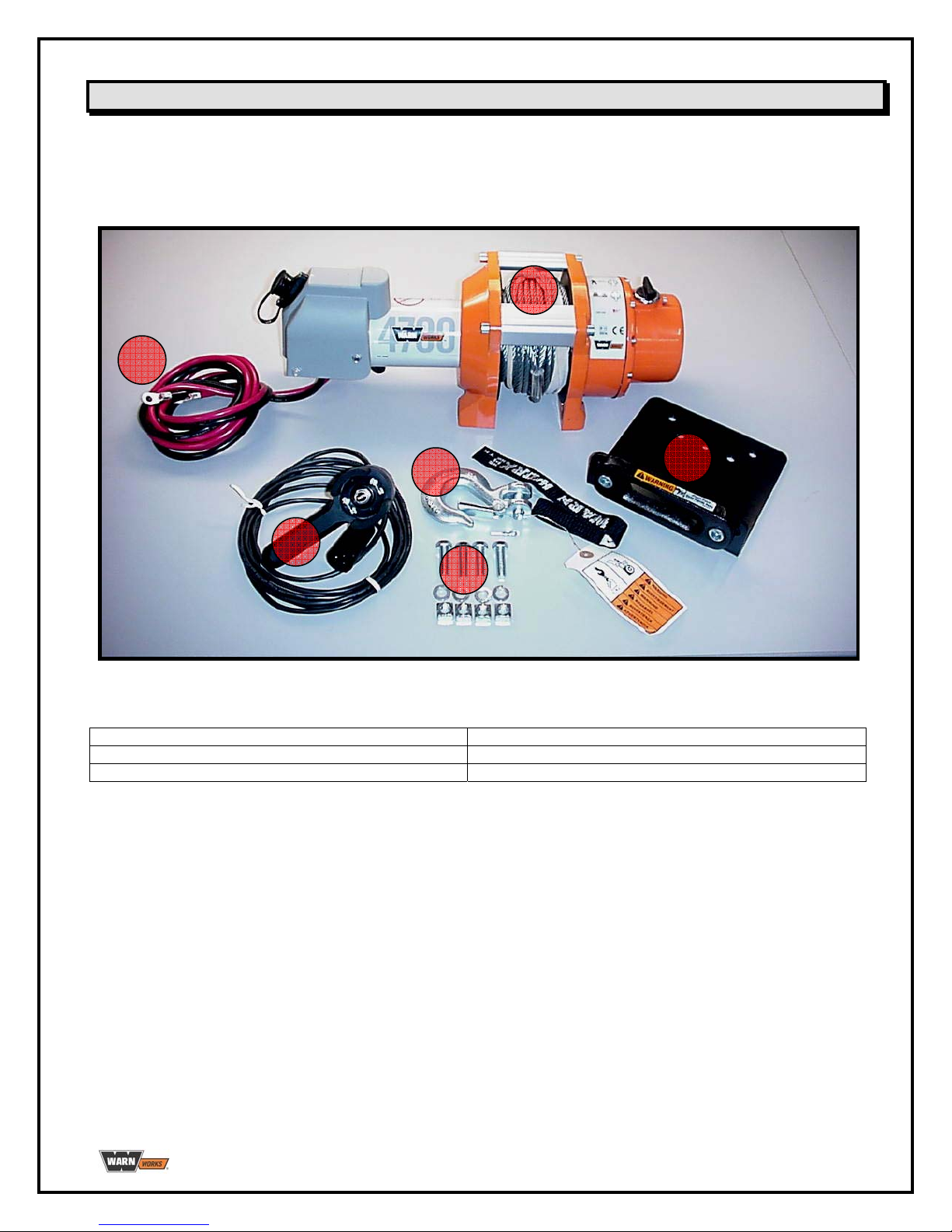

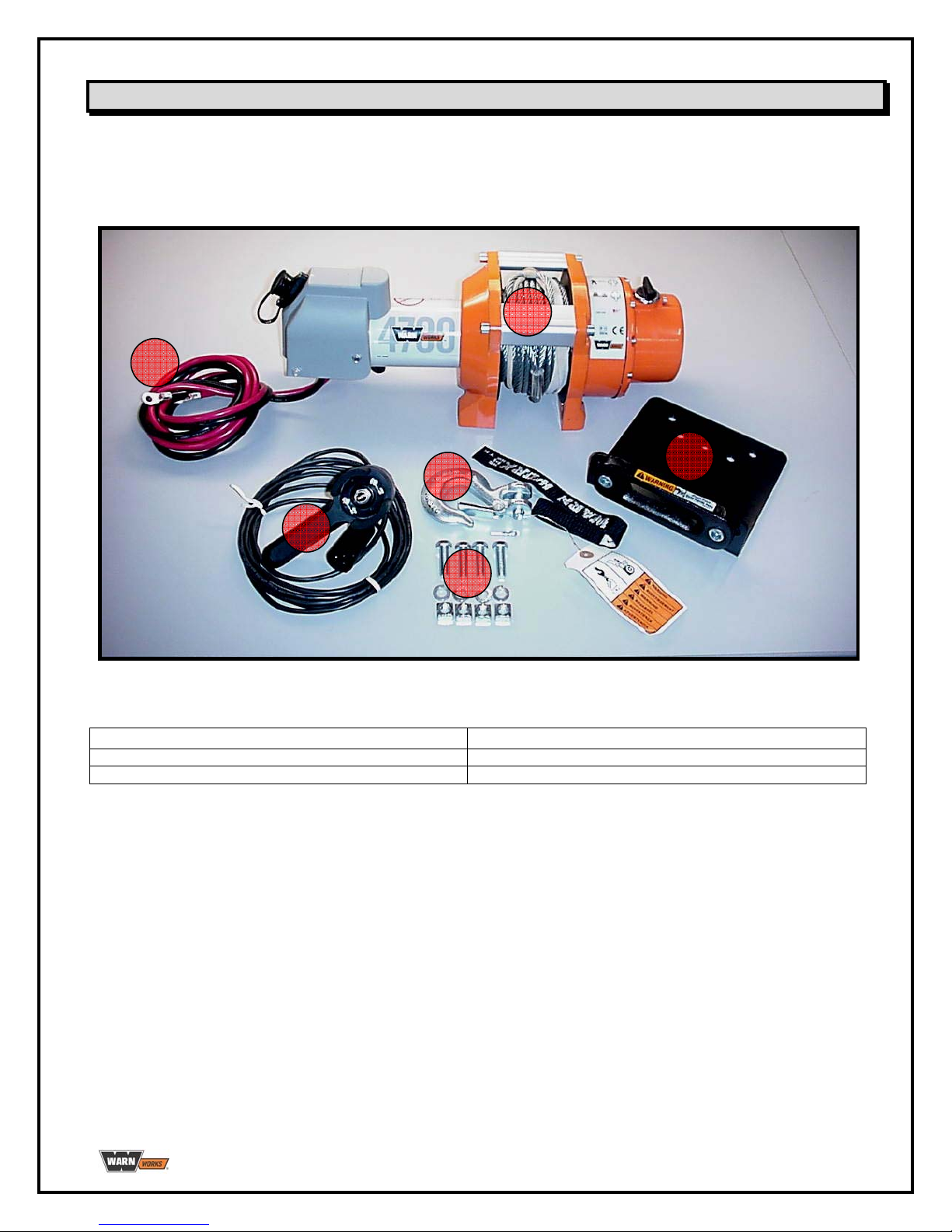

Parts List

The WARN Works® 4700 Utility Winch consists of the following main components.

1

4

5

2

6

1. Works 4700 Winch Unit 2. Remote with 12’(3.7 m) Lead

3. Fairlead 4. 2 – 6’ (1.8 m) x 6 gauge cable

5. Latch Hook and Hook Strap 6. Mounting Hardware

3

PAGE 6 63998 Rev. C1

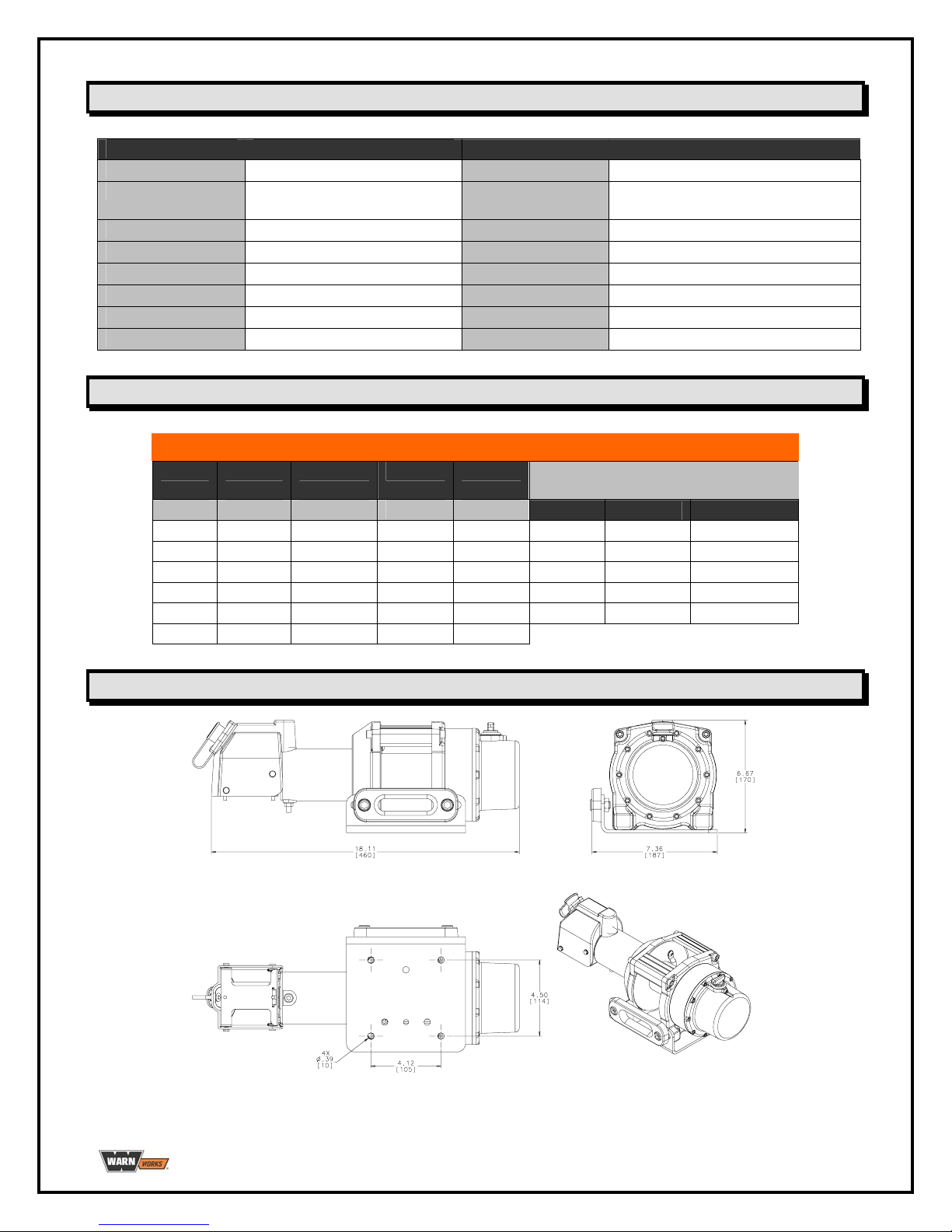

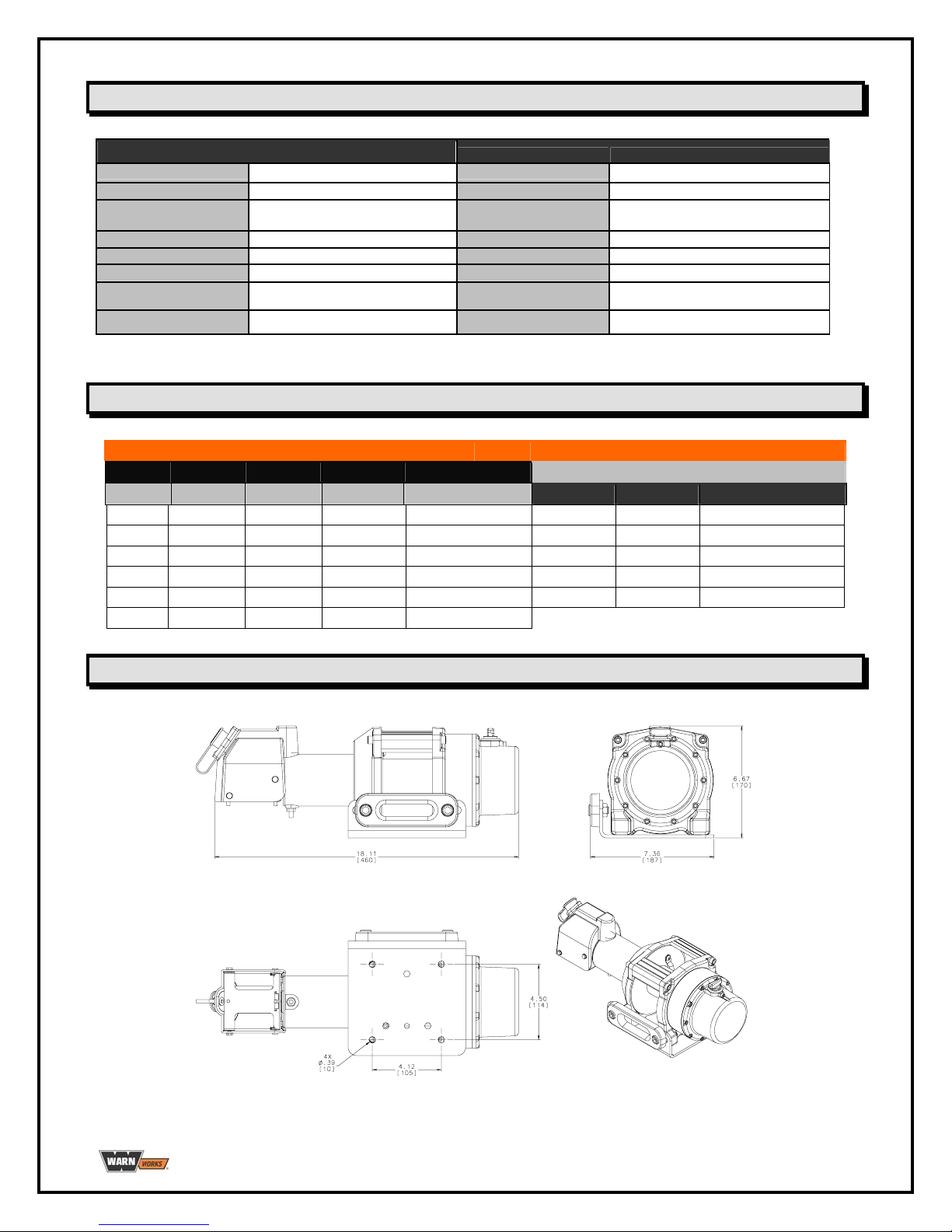

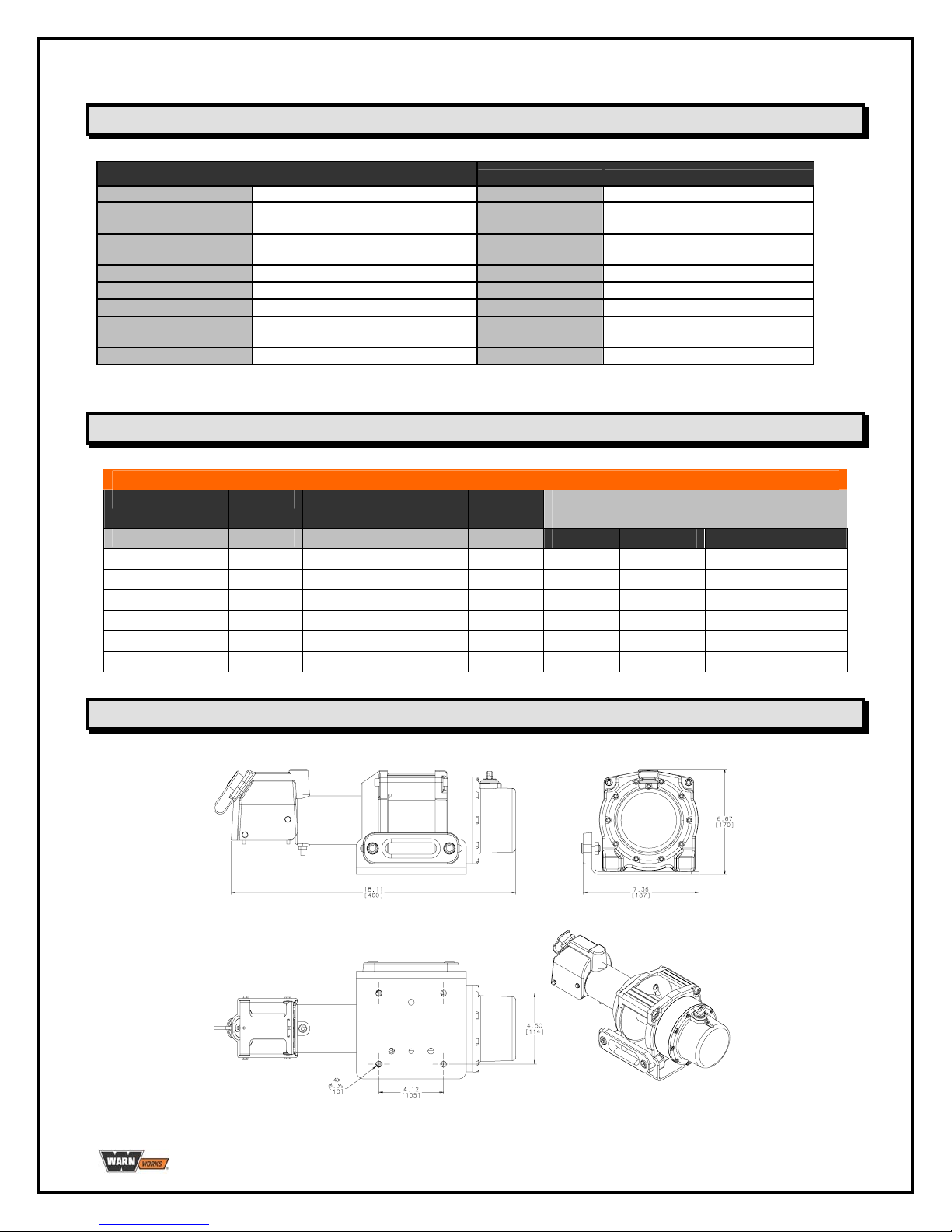

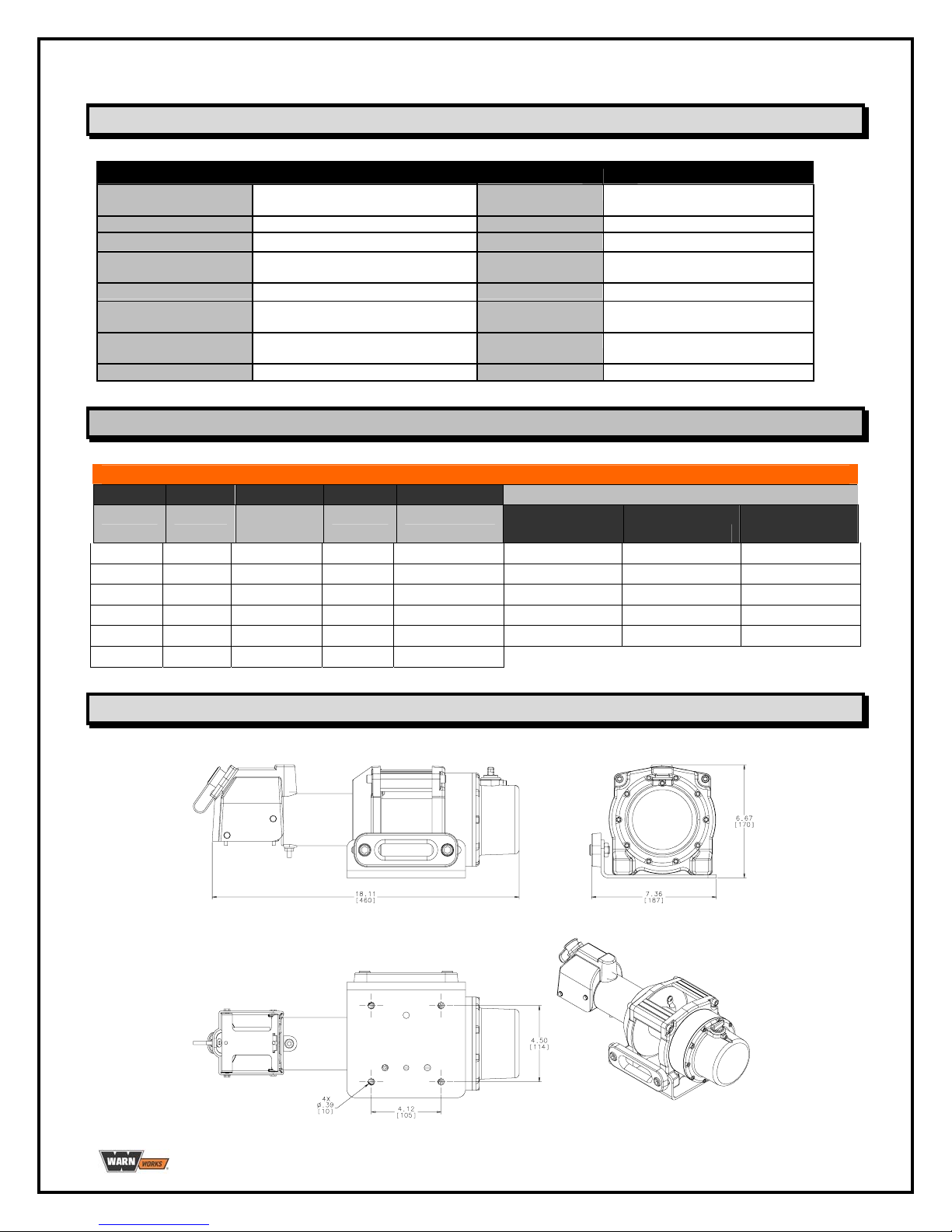

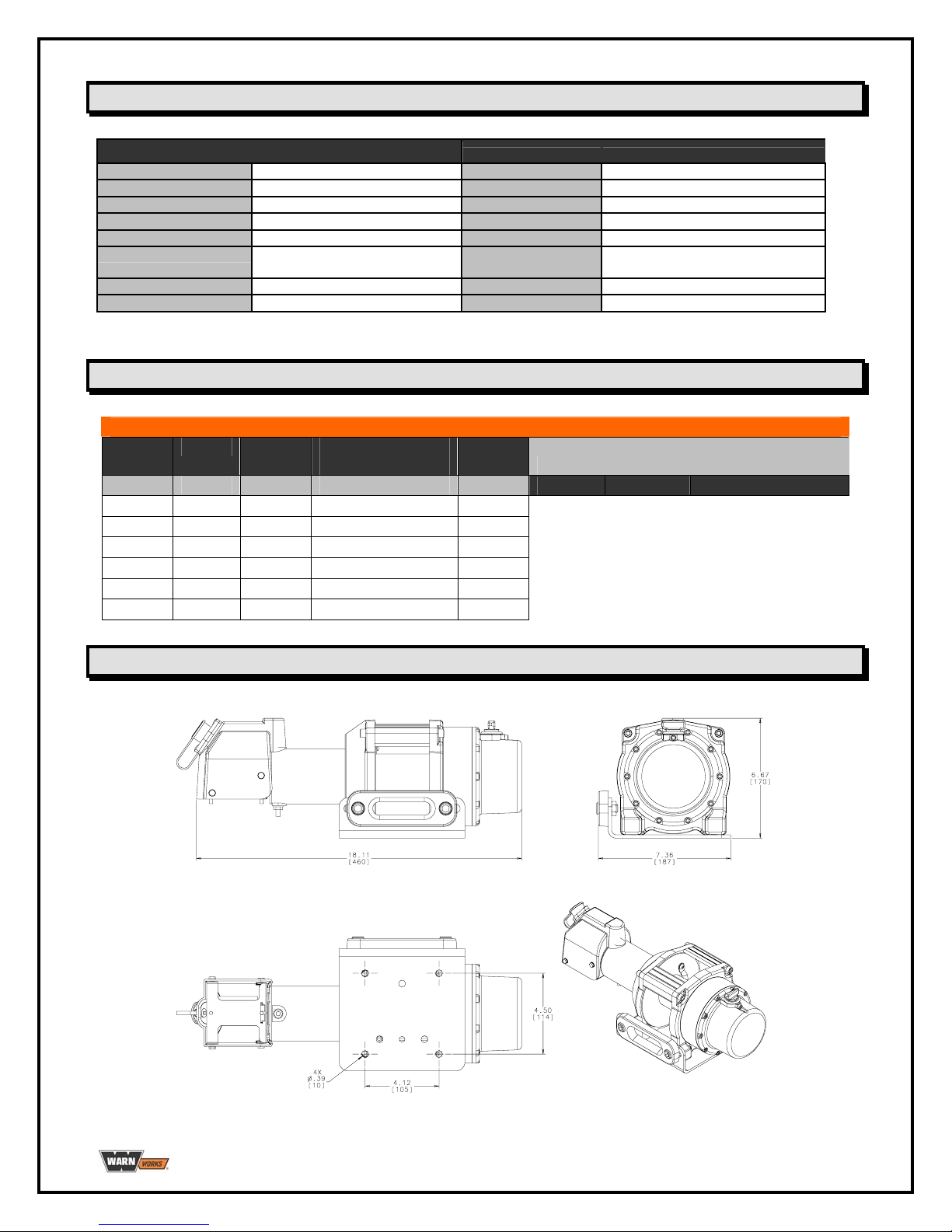

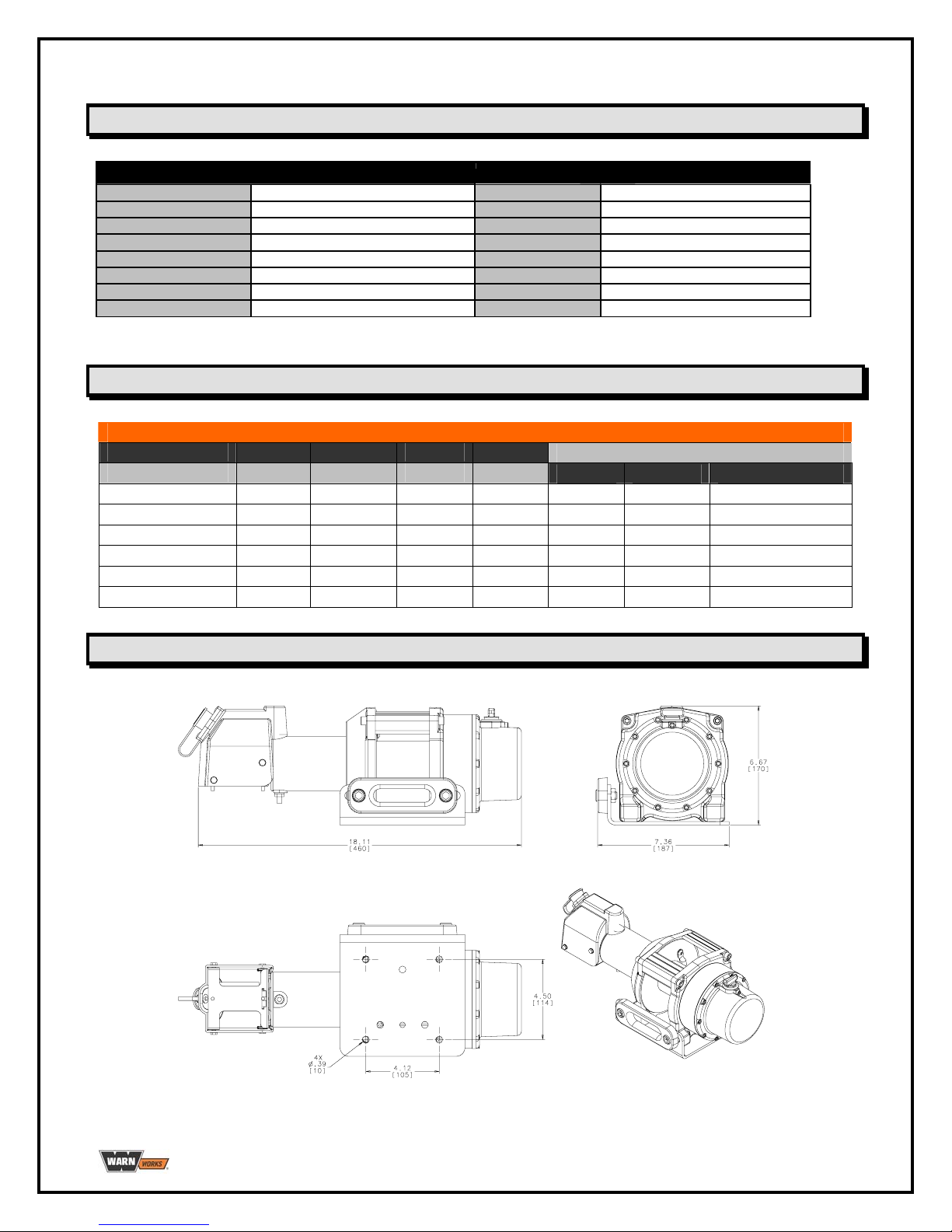

Specification Data for the Works 4700

FEATURES

Pulling Capacity 4700lbs. (2130 kg) Brake Dynamic and mechanical braking
Switch Type Remote with 12’(3.7 m)

Lead

Motor Permanent Magnet Wire Rope ¼”" X 60' (18.3 m)
HP 1.9 HP 3.0" Diameter Drum Diameter 2.5" (6.35 cm)
Power 12 volt DC Fairlead Roller
Gear Train 3-Stage planetary Hole Pattern 4 holes
Gear Ratio 216:1 Electrical Leads 2 – 6’ (1.8 m) x 6 gauge cable
Clutch Lever- Multi-directional Weight 42 lbs. (19.1 kg.)

Warranty 1 year limited

Performance Data for the Works 4700

PERFORMANCE DATA: 4700

Load Current Speed Pulling Power by Wire Rope

Layer

Lbs. Kg Amps Ft/min M/min

0 0 47 17.9 5.5
1000 453.6 82 12.8 3.9
2000 907.2 150 10.8 3.3
3000 1360.8 212 8.1 2.5
4000 1814.4 277 5.8 1.8
4700 2132 322 4.3 1.3

Layer lbs. kg

1 4700 2130
2 3980 1800
3 3450 1560
4 3041 1380
5 2720 1230

Dimensional Data for the Works 4700

PAGE 7 63998 Rev. C1

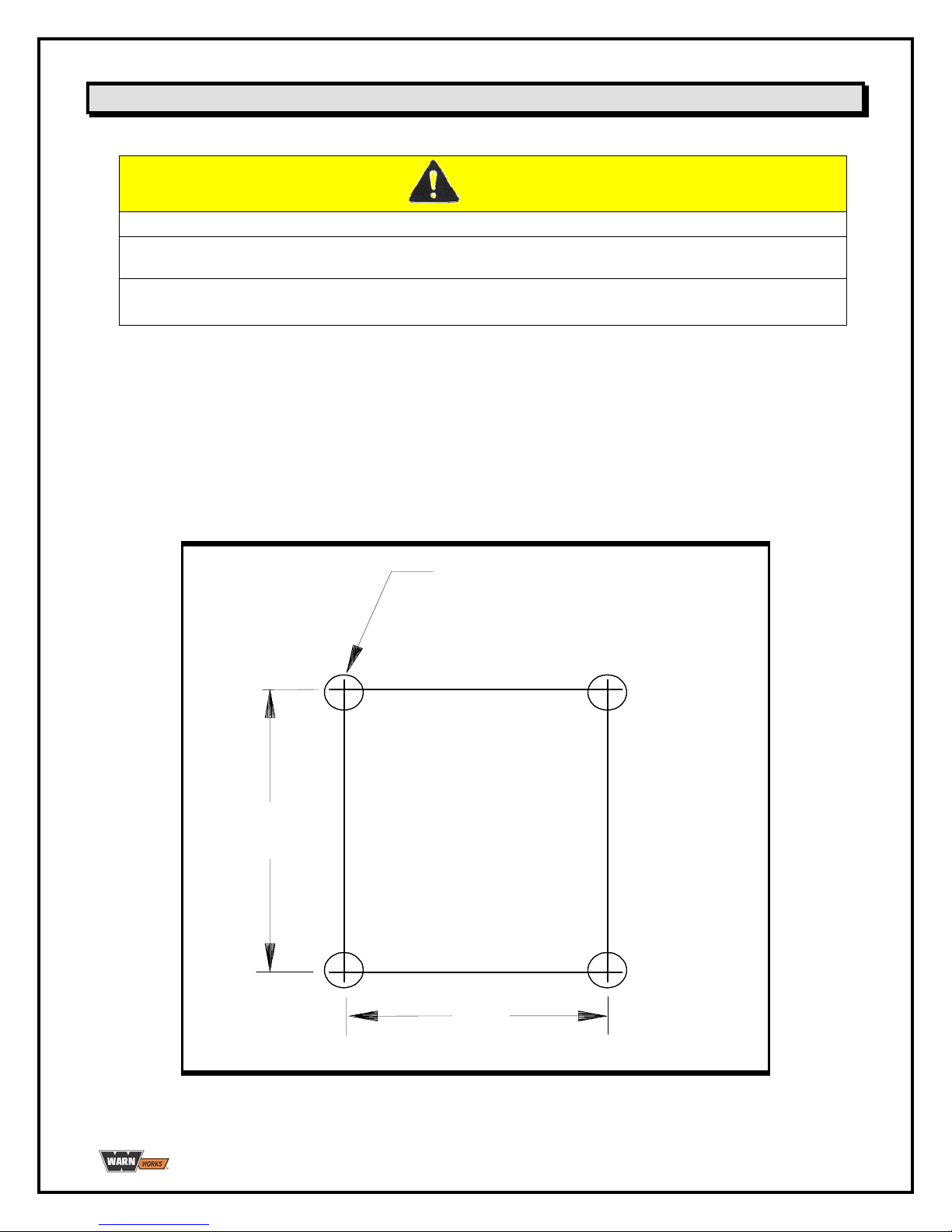

Winch Installation to fixed location

Caution

Winch Failure Hazard

Failure to observe these instructions could lead to minor or moderate injury.

 Always choose a mounting location that is sufficiently strong to withstand the loads you

intend to winch

The 4700 can be mounted to a fixed location by untilizing the mounting hole pattern for the winch
unit. First, choose a mounting location that is sufficiently strong enough to withstand the loads you
intend to winch.

Next, drill four holes to the dimesions specified in the drawing below.

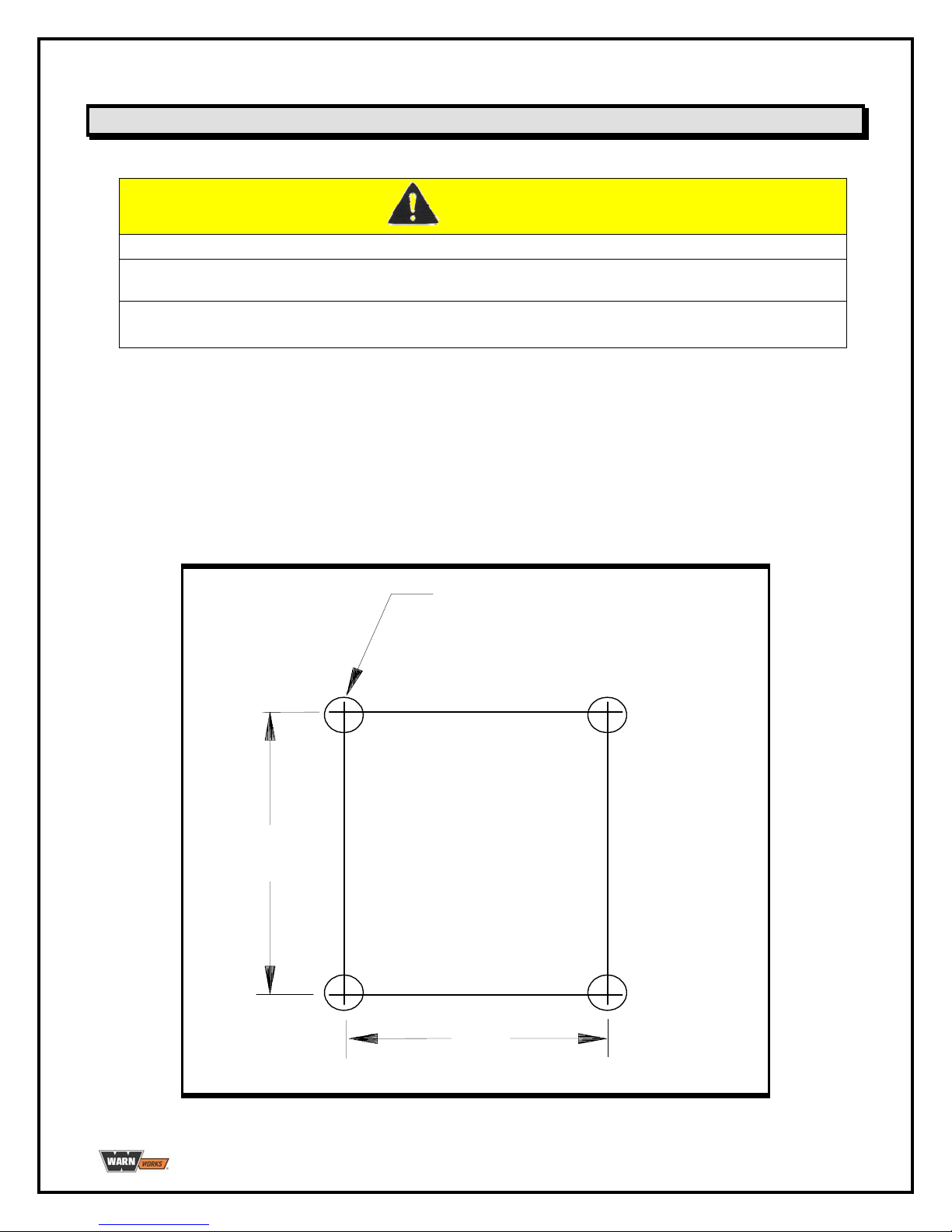

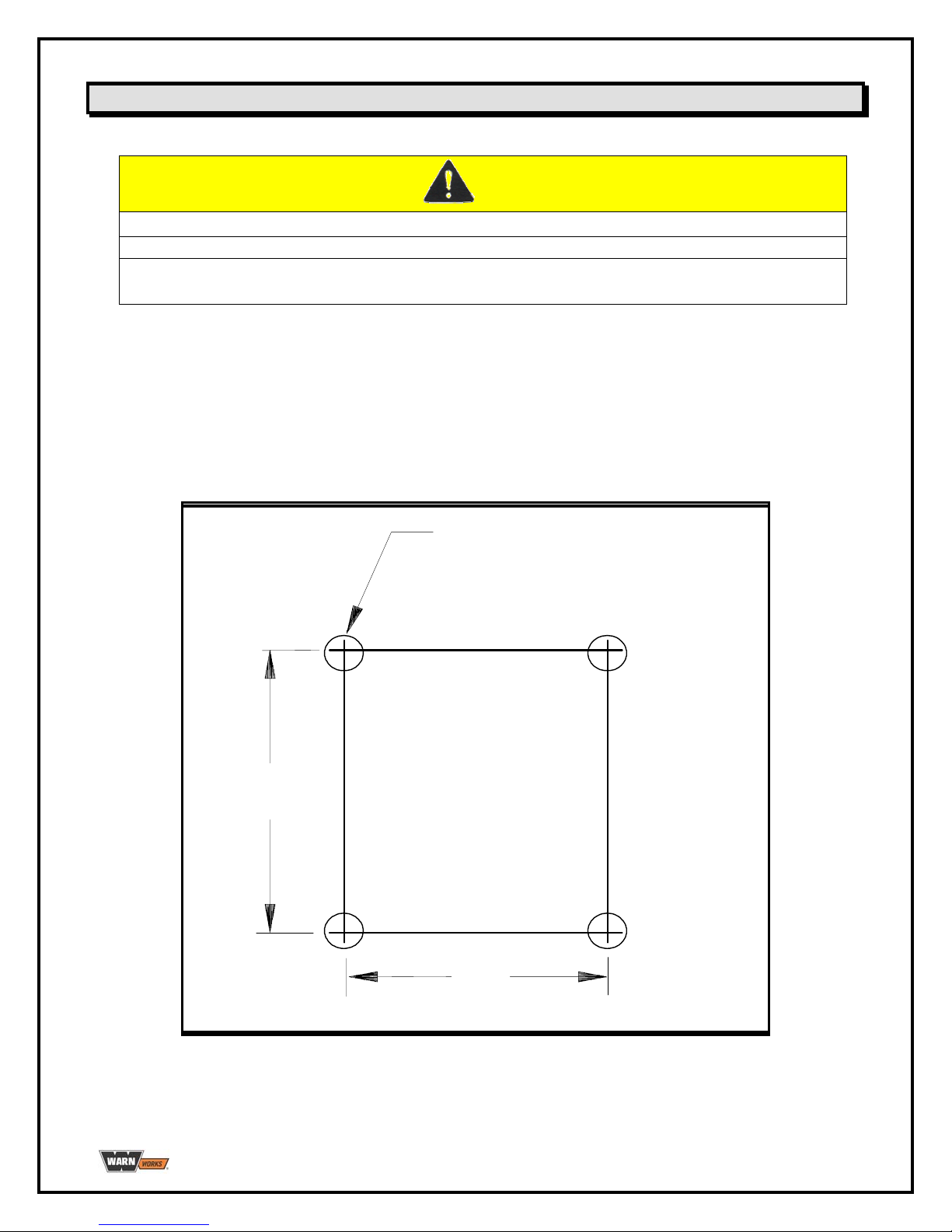

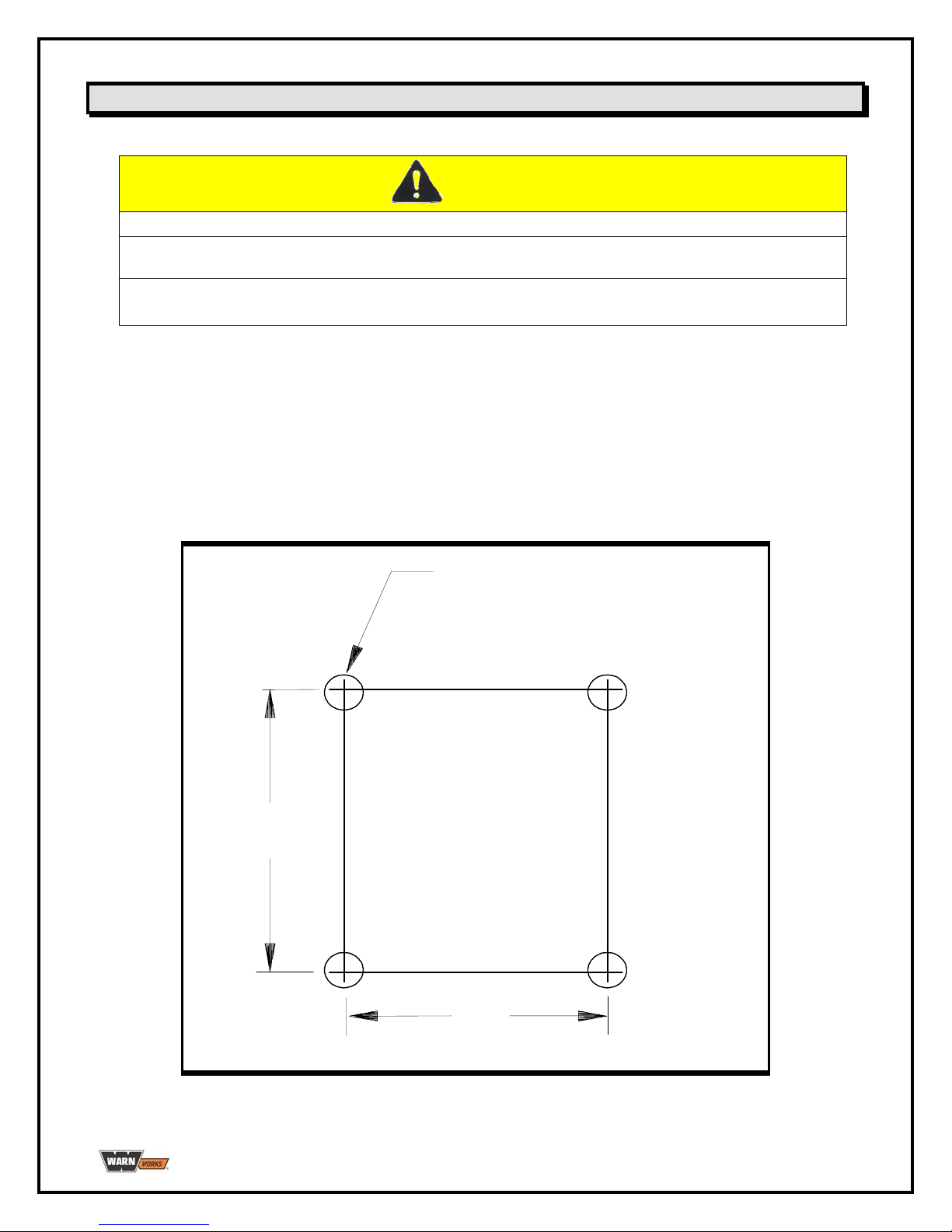

Mounting Plate Hole Pattern

3/8" [9.52 mm] DIA (4 plcs)

4.5"

[114mm]

PAGE 8 63998 Rev. C1

4.12"

[105mm]

Winch Installation to a fixed location- continued

To secure the winch, always use:

▫ A flat, secure mounting location at least 3/16 in. (4.8 mm) thick steel.
▫ 3/8 in. lockwasher x 4.
▫ 3/8-16 x 1in. long, hex head capscrew, Grade 5 or better x 4.
▫ Torque mounting bolts to 30-35 ft-lbs (41-47 Nm).

Bolt length may need to be longer that specified above depending upon the thickness of the material the
winch is mounted to.

Wiring Instructions

 Install battery cables with red lead connected to the positive terminal of battery, and black lead to

the negative terminal of battery.

 Verify that all wiring connections are clean and tight.

Warning

Shock & Fire Hazard

Failure to observe these instructions could lead to severe injury or death.

 Never route electrical cables across sharp edges
 Never route electrical cables through or near moving parts.
 Always read and follow all wiring instructions included in operators guide.
 Always insulate and protect all exposed wiring and electrical terminals

 Before using the winch, verify the following:
 Wiring to all components is correct.
 There are no exposed wiring or terminals, cover any existing exposures with insulator plate,

terminal boots, heat shrink tubing or electrician’s tape.

PAGE 9 63998 Rev. C1

Operating Instructions

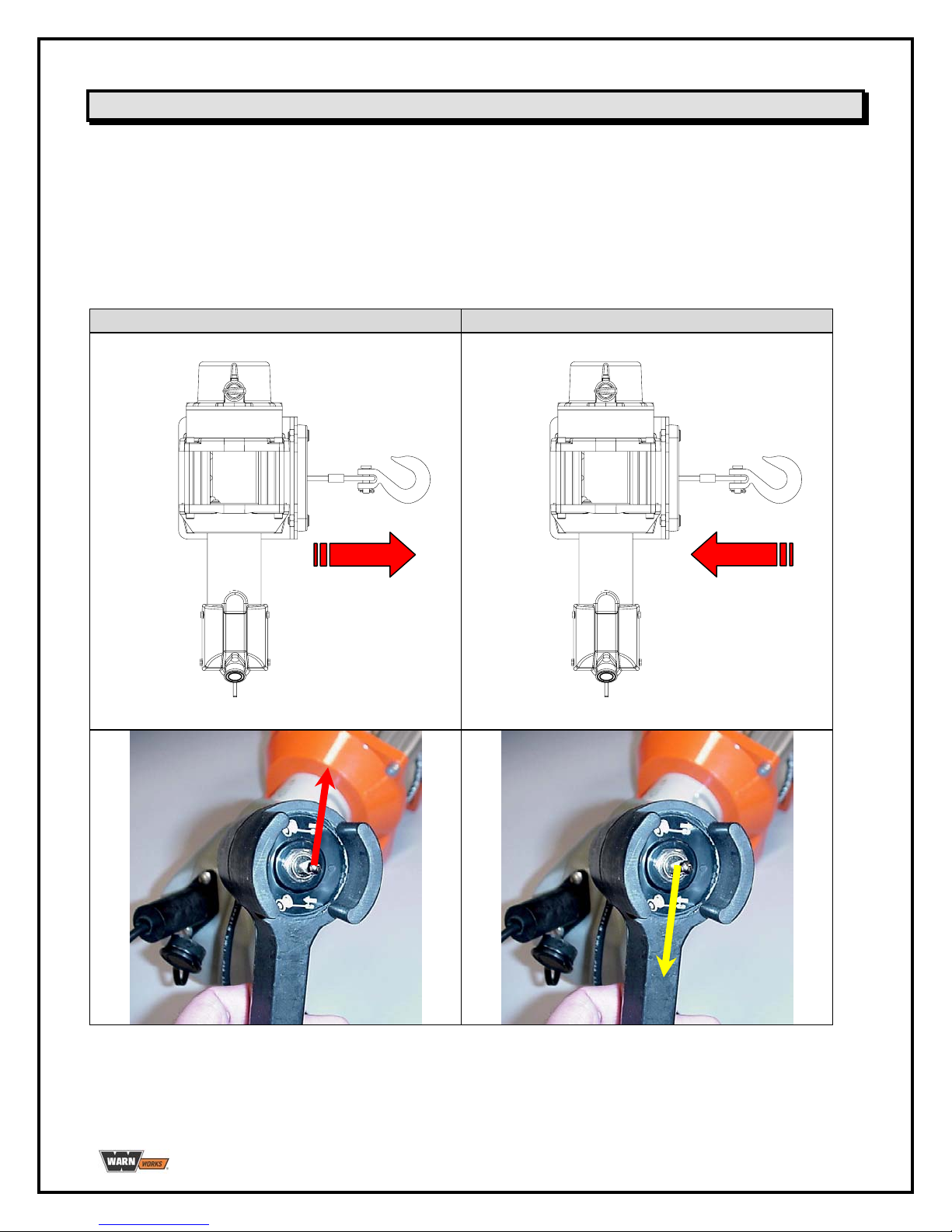

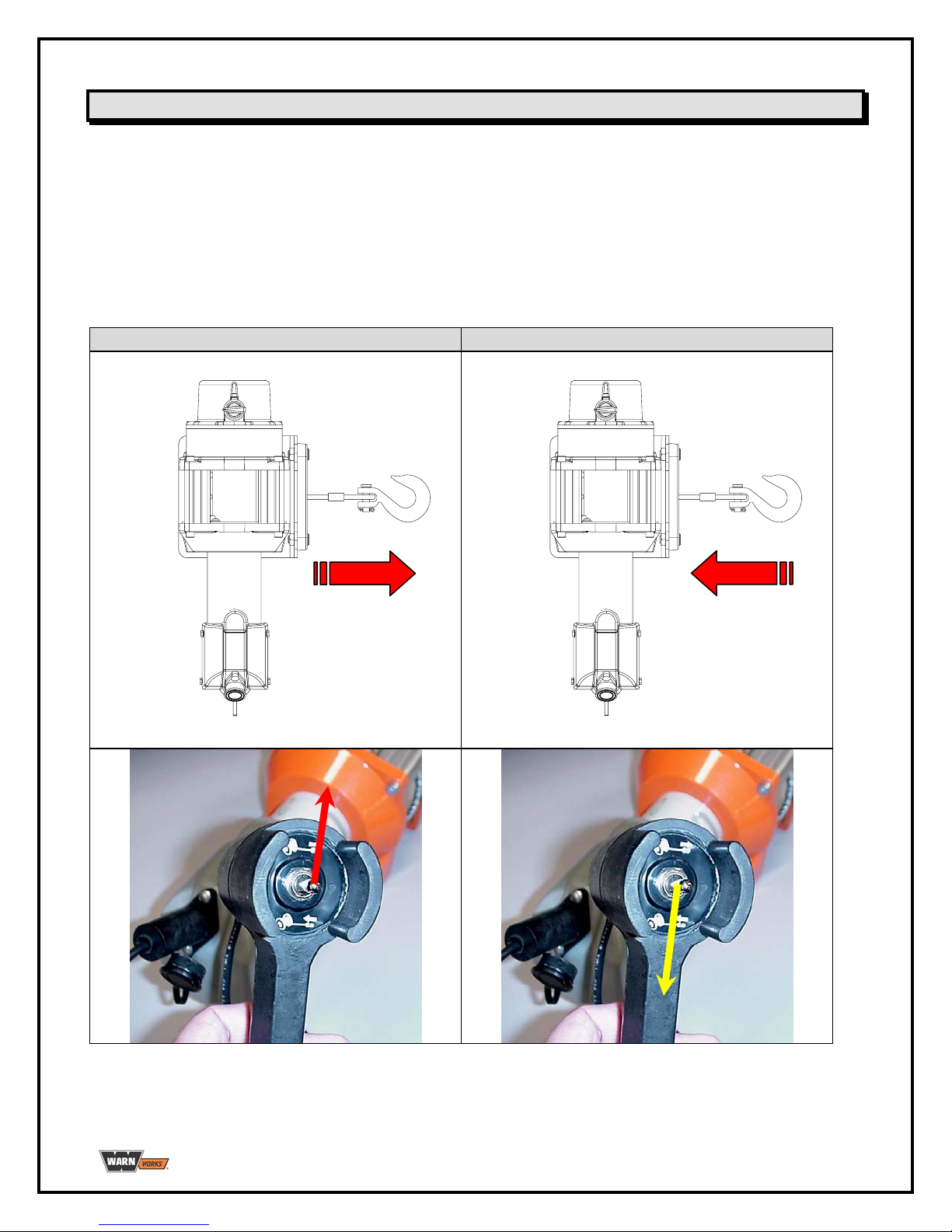

USING THE REMOTE CONTROL

The remote pendant control is hard waired to the winch and can be operated in the remote position aaway
from the winch unit or with the pendant docked in the carrier plate.

Press the black power-out button to spool wirerope off of the drum, or press the white power-in button to
spool wire rope onto the drum.

POWER-OUT POWER-IN

PAGE 10 63998 Rev. C1

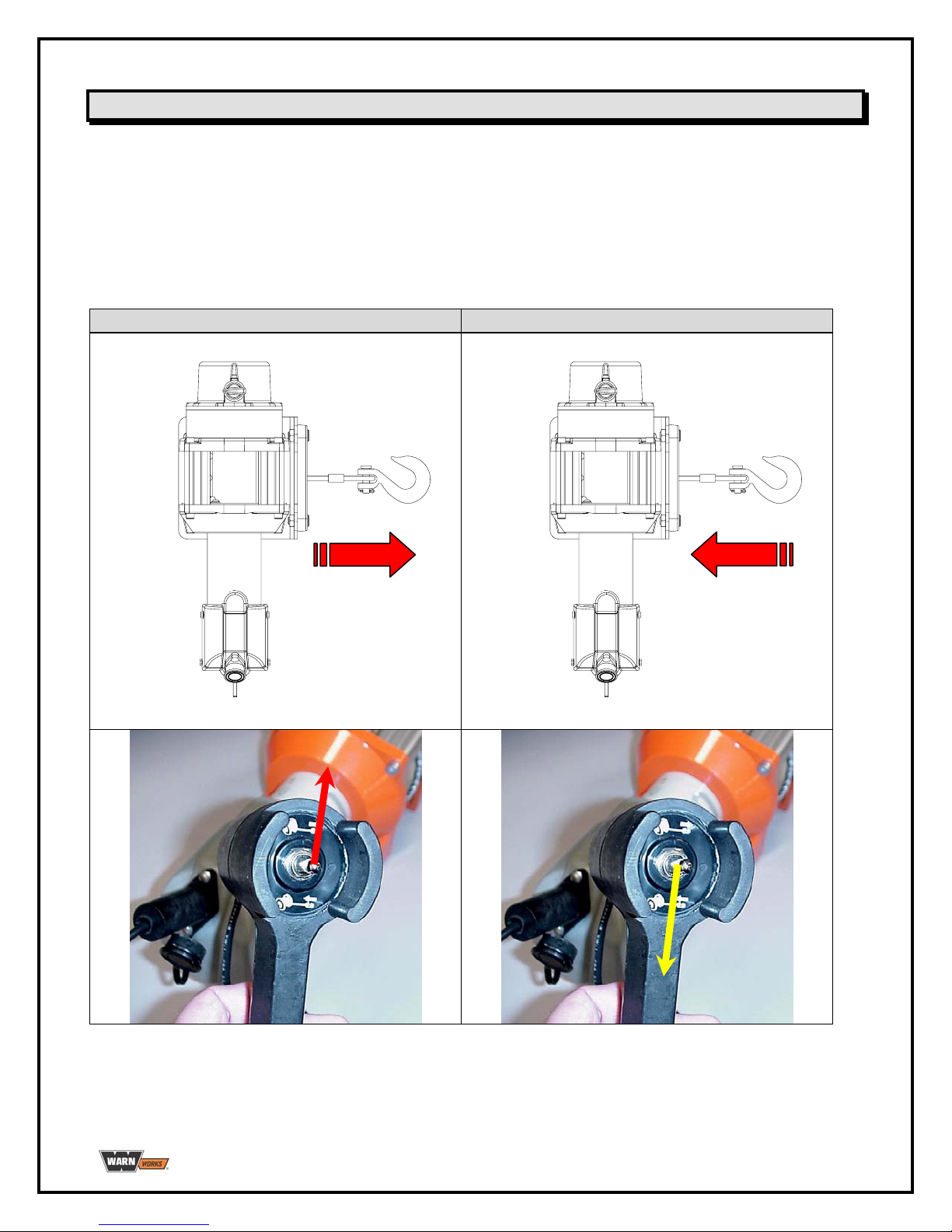

Operating Instructions - continued

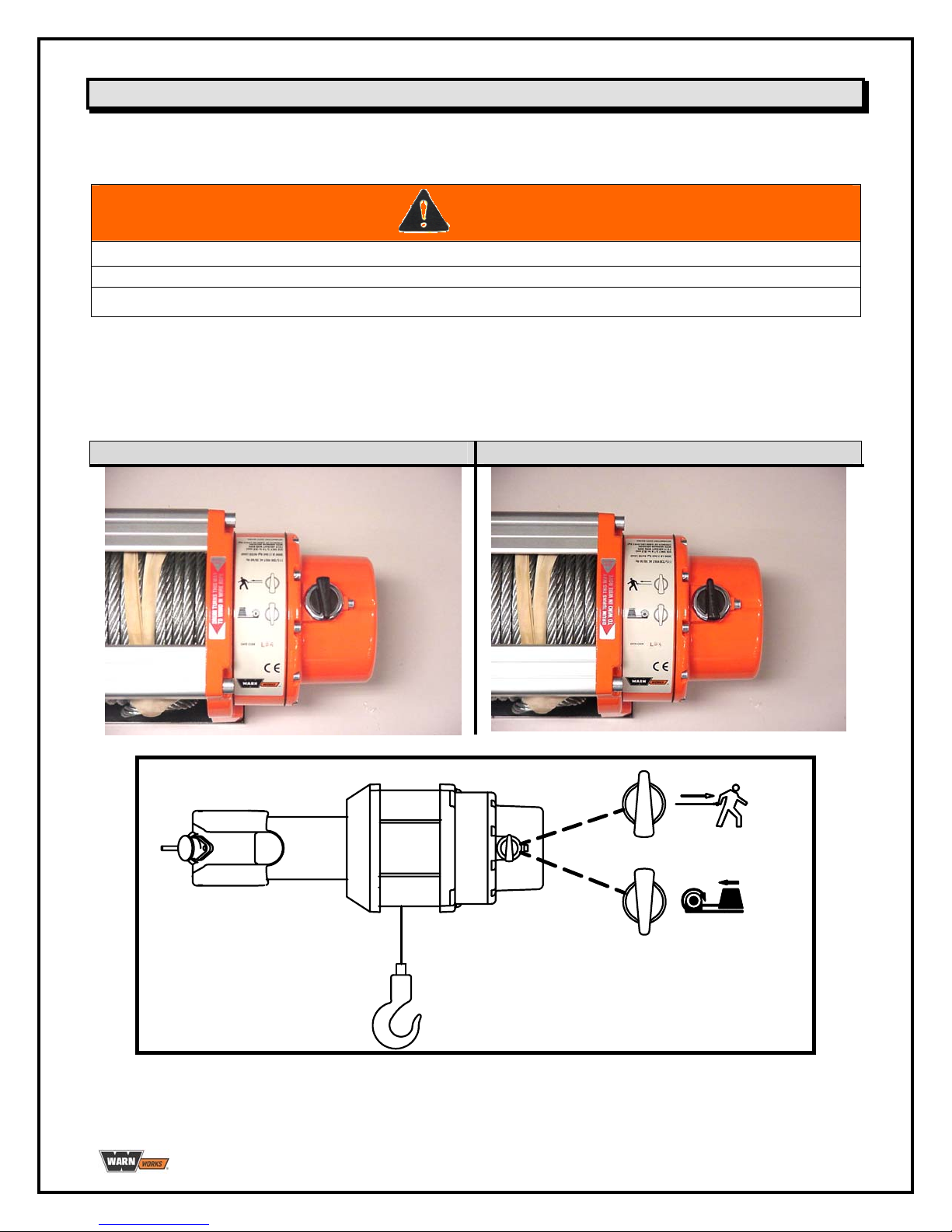

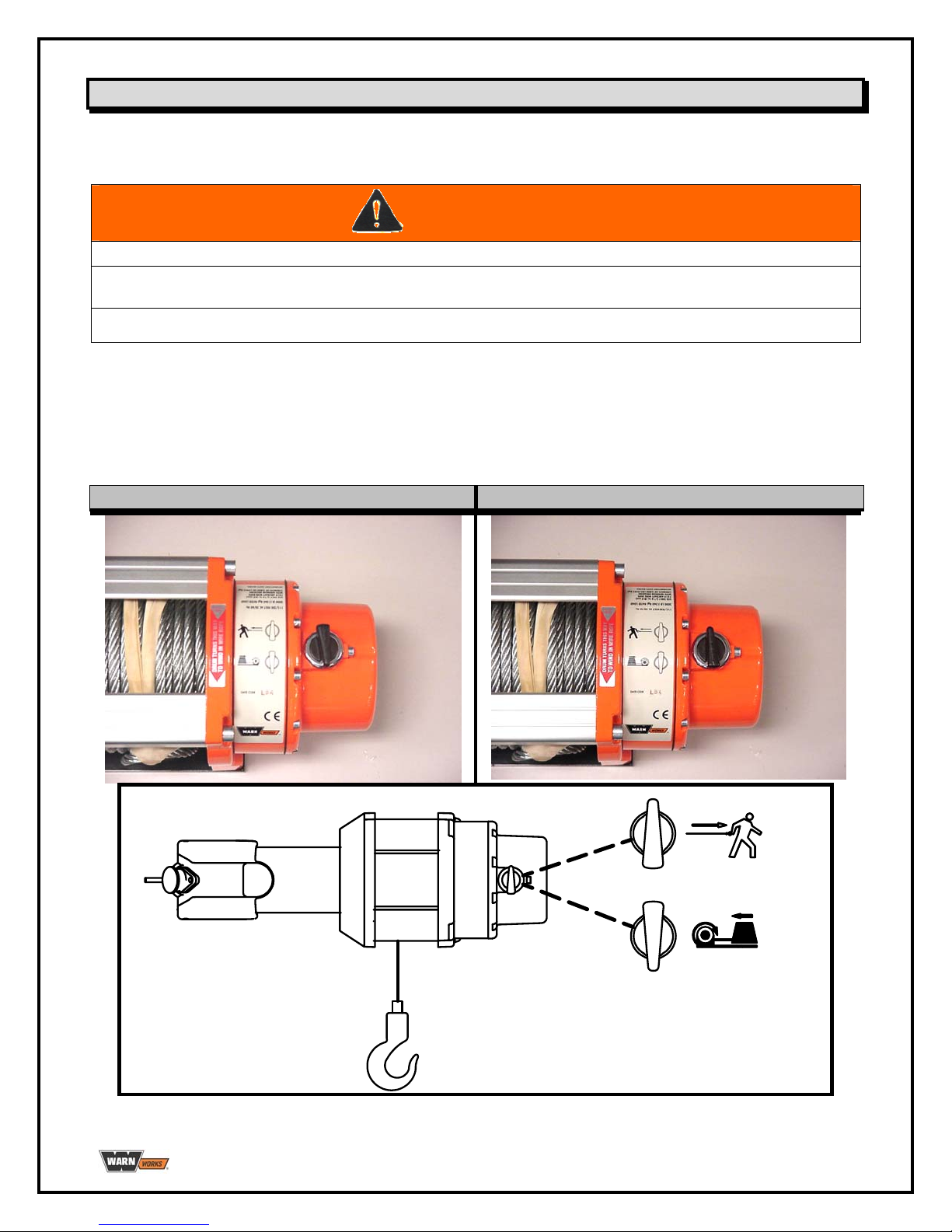

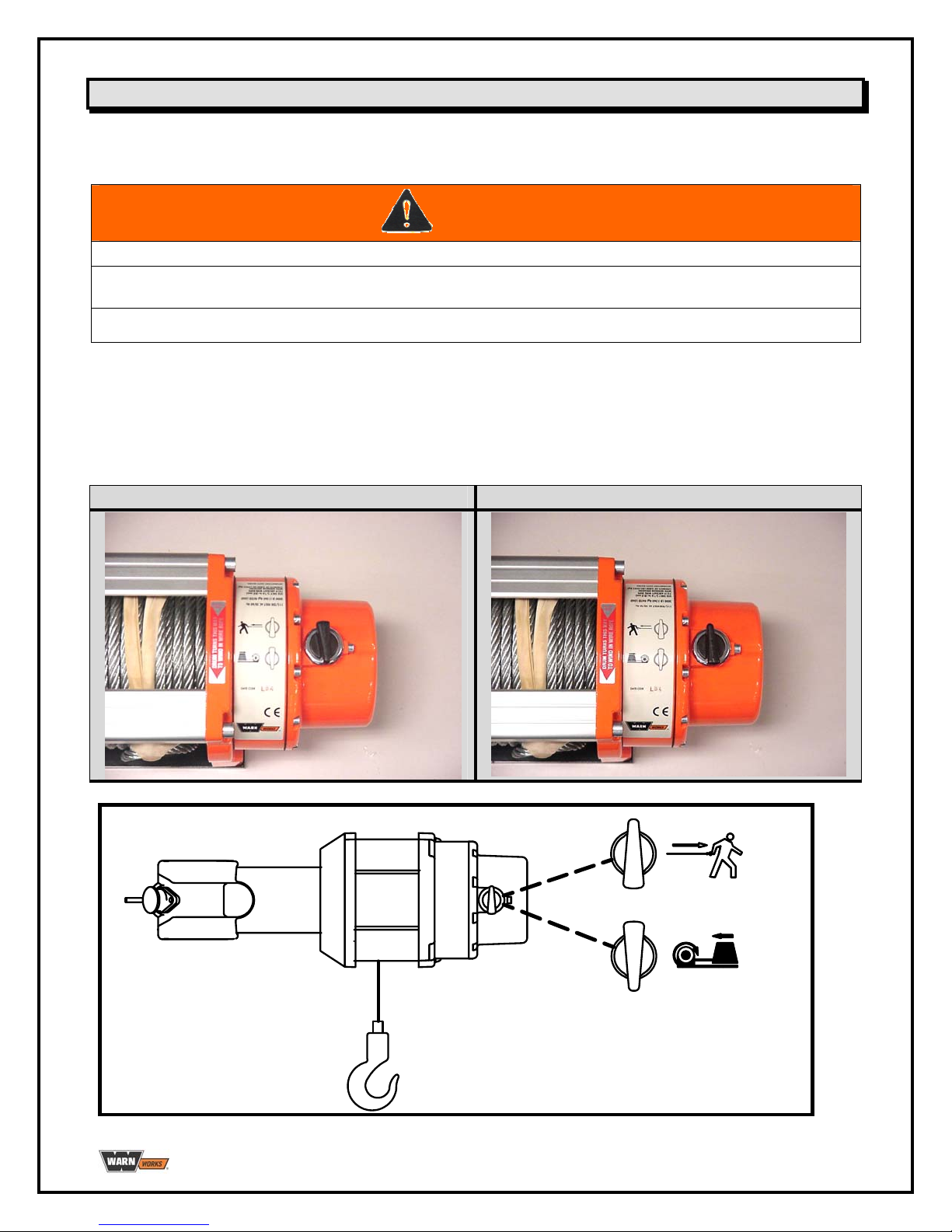

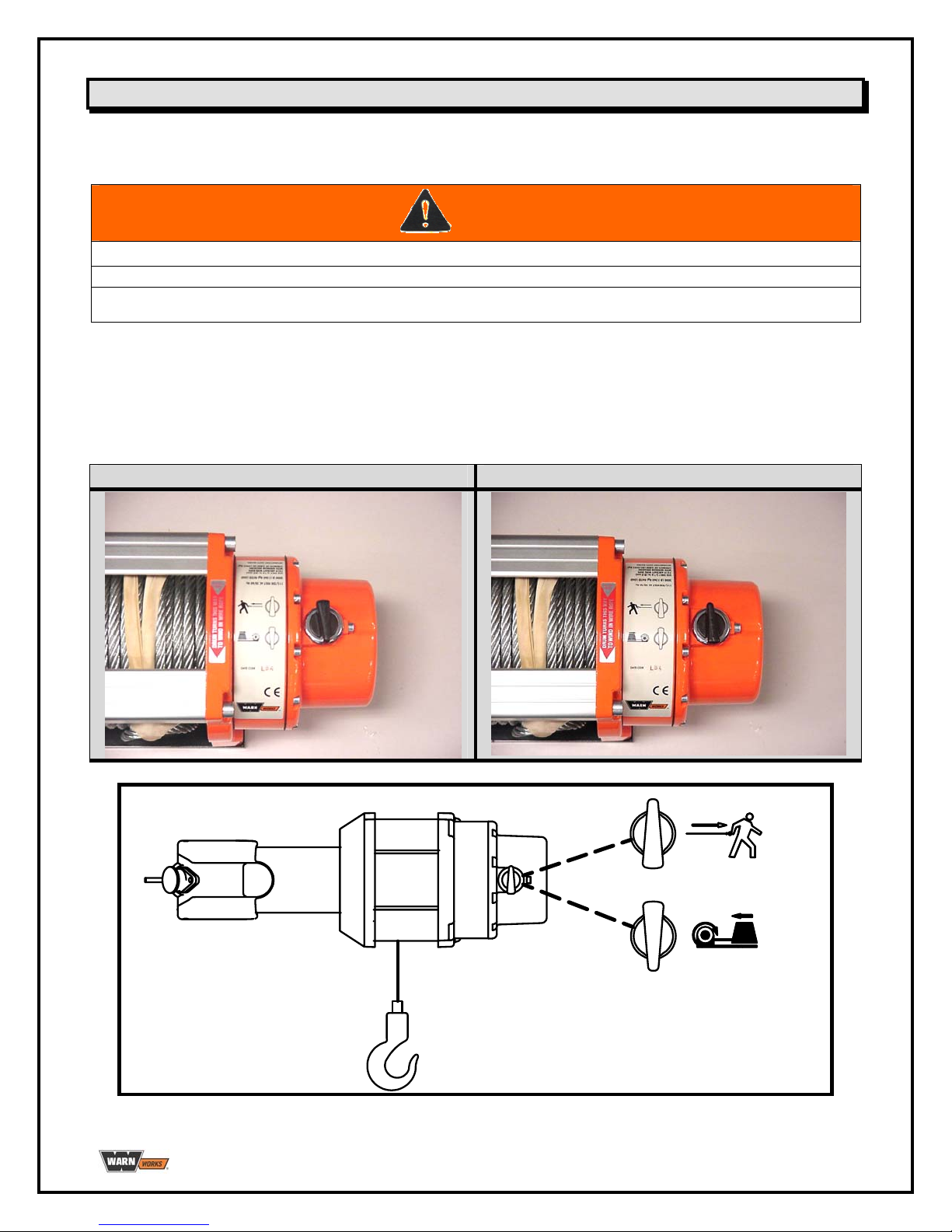

CLUTCH OPERATION

Warning

Winch Function Hazard

Failure to observe these instructions could lead to injury or property damage

 Never engage or disengage the clutch if the winch is underload or wire rope is under tension.

When the clutch is engaged the gear train is coupled to the wire rope drum and power may be transferred
from the winch motor. When the clutch is in freespool the gear train and wire rope drum are uncoupled
allowing the drum to rotate freely. The clutch lever, located on top of the motor, controls the clutch position.
To prevent damage, always fully engage or fully disengage the clutch lever.

Engaged Disengage - Freespool

PAGE 11 63998 Rev. C1

Operating Instructions - continued

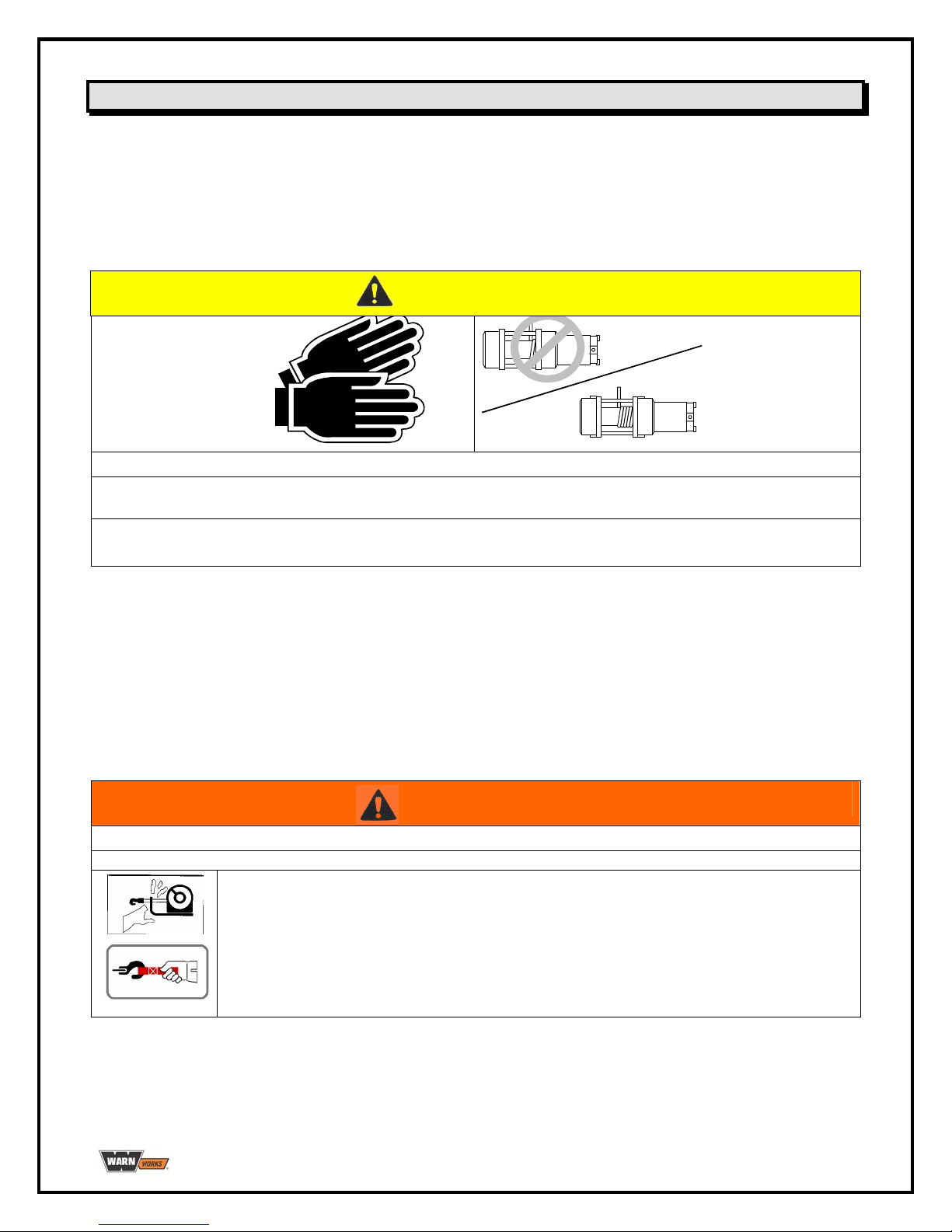

SPOOLING OUT

Freespooling is generally the quickest and easiest way to spool out wire rope. Before freespooling wire rope
out from the winch, power out enough rope to remove any tension the wire rope may be under before
disengaging the clutch. Now freespool by manually spooling out enough wire rope for the winching
operation.

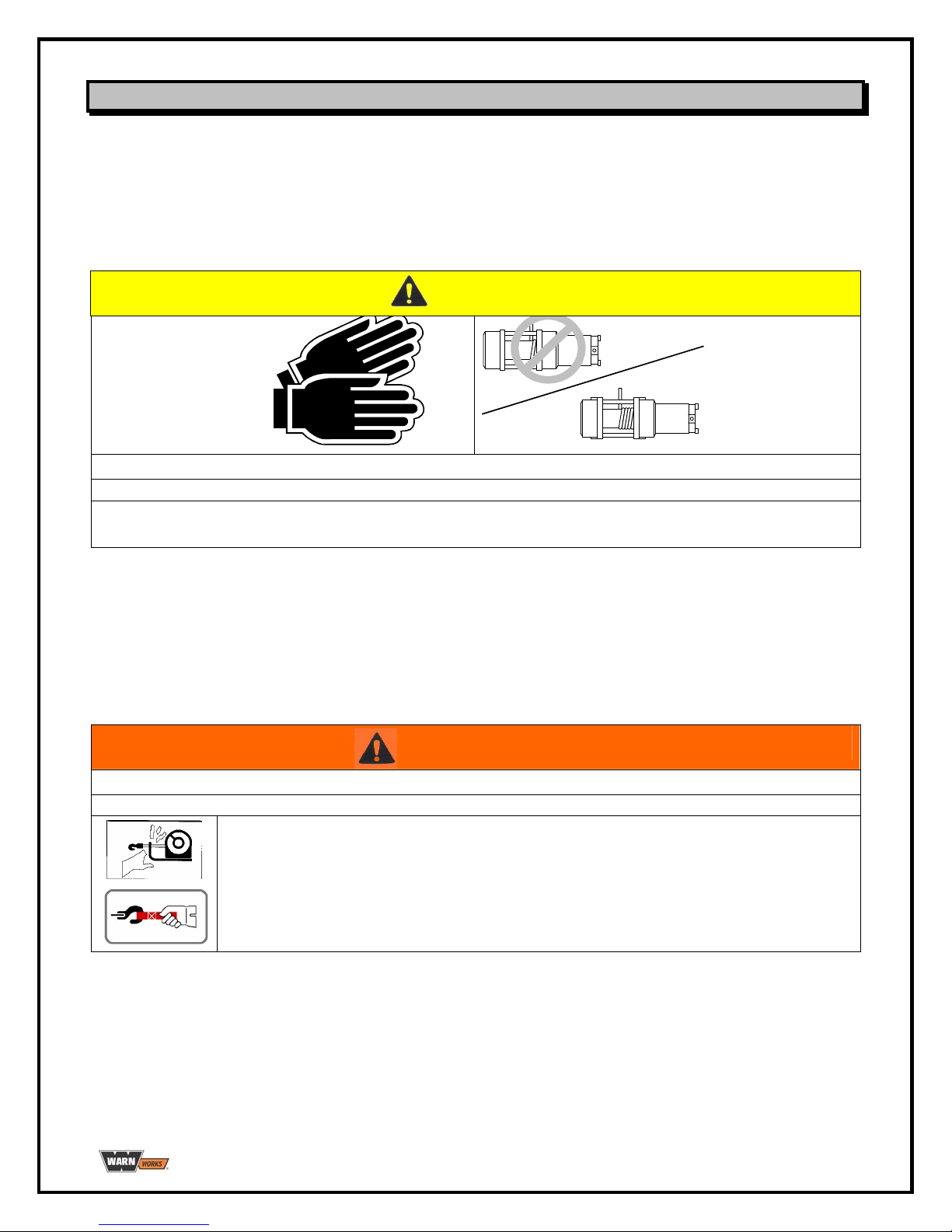

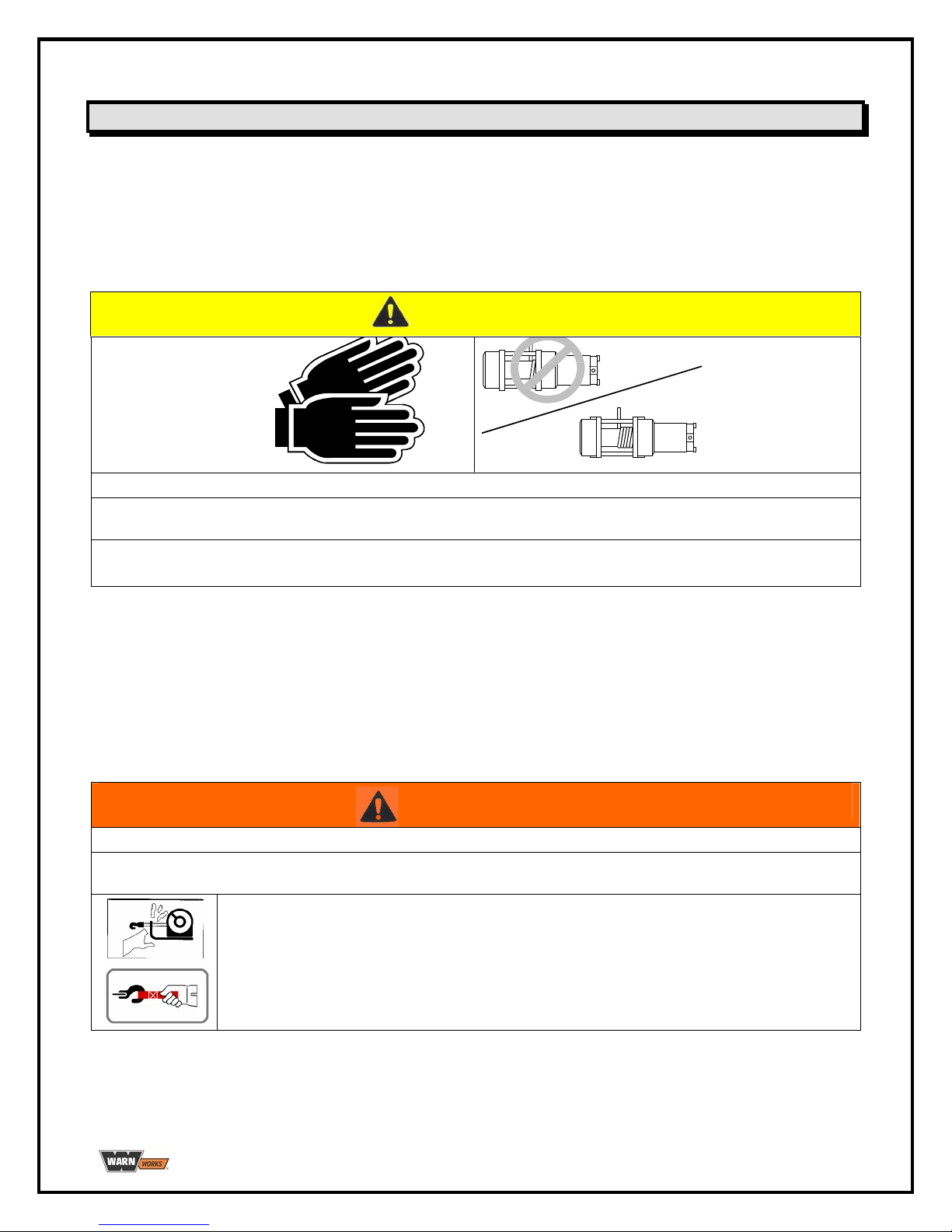

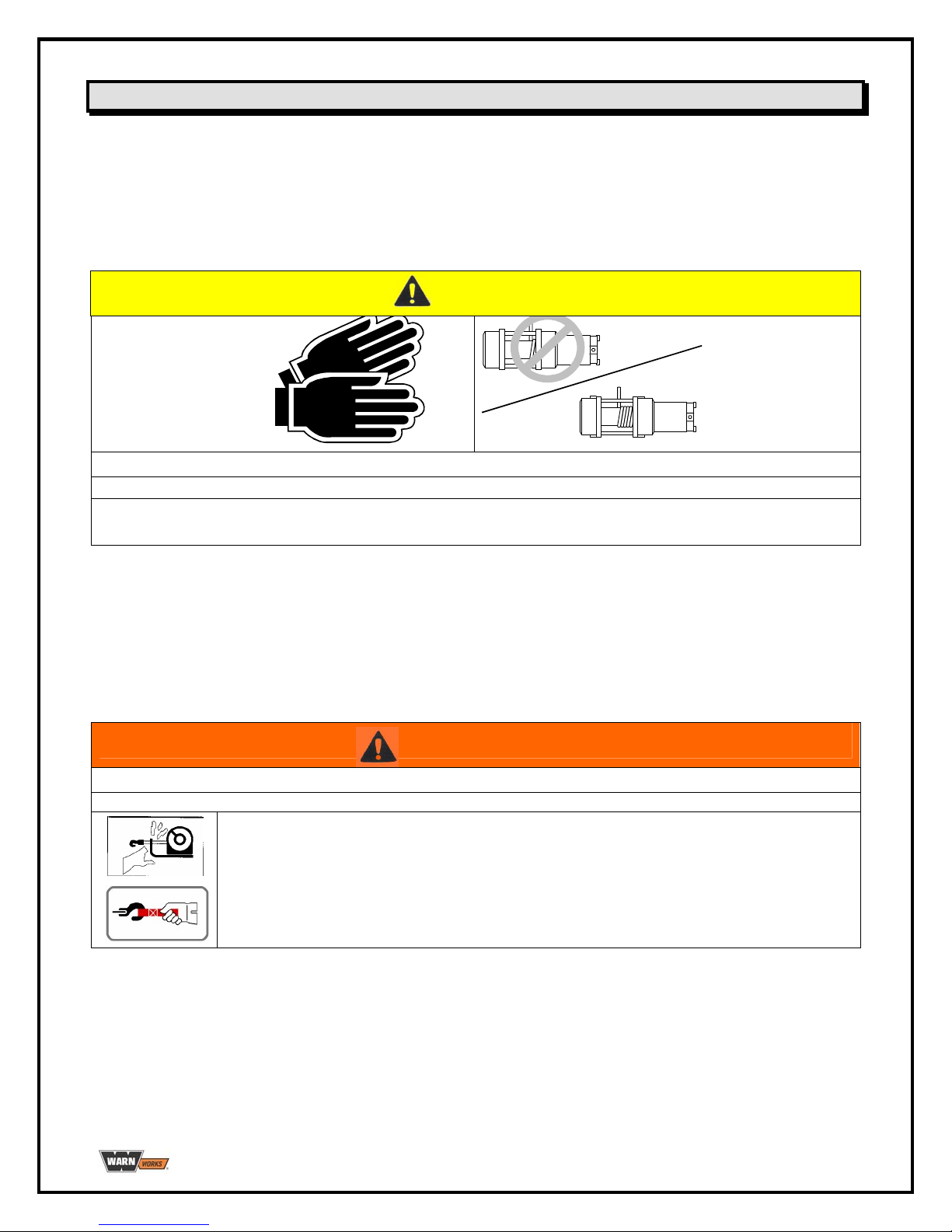

CAUTION

Personal Injury Hazard

Failure to observe these instructions could lead to minor or moderate injury.

 Always wear leather gloves when handling wire rope
 Never winch with less than 5 wraps of wire rope around the drum.

STRETCHING THE WIRE ROPE

The life of a wire rope is directly related to the care and use it receives. During its first use, a new wire rope
must be spooled onto its drum under a load of at least 500 lb. (227kg). Spool out the entire wire rope length
leaving 5 wraps on the drum, then power in the wire rope under a load of 500 lb. (227kg) or more. This will
stretch new wire rope and create a good wire wrap around the drum. Failure to do so may result in the
outer wire wraps drawing into the inner wraps, binding, and damaging the wire rope.

Warning

Moving Parts Entanglement Hazard

Failure to observe these instructions could lead to severe injury or death.

 ALWAYS keep hands clear of the wire rope, hook loop, hook and fairlead opening

during installation, operation and when spooling in or out.

 ALWAYS use supplied hook strap whenever spooling the wire rope in or out, during

installation, or operation to avoid injury to hands or fingers.

PAGE 12 63998 Rev. C1

Operating Instructions - continued

SPOOLING IN UNDER LOAD

 The wire rope must always spool onto the bottom of the drum as indicated by decal on the winch.

 Power in the wire rope evenly and tightly on the drum. This prevents the outer wire wraps from

drawing into the inner wraps, binding and damaging the wire rope.

 Avoid shock loads when spooling, by using the control switch intermittently to take up wire rope

slack. Shock loads can momentarily far exceed the winch and wire rope ratings.

SPOOLING IN UNDER NO LOAD

 Assisted: Have your assistant hold the hook with the hook strap putting as much constant tension

on the wire rope as possible. While keeping tension, the assistant should walk toward the winch
while you operate the control switch spooling in the wire rope. Release the switch when the hook is
a minimum of 4 ft (1.2m) from the fairlead opening. Spool in the remainder for storage.

 Unassisted: Arrange the wire rope to be spooled so it will not kink or tangle when spooled. Be sure

any wire rope on the drum is tightly and evenly layered. Spool enough wire rope to complete the
next full layer on the drum. Tighten and straighten the layer. Repeat process until the hook is a
minimum of 4ft (1.2m) from the fairlead. Spool in the remainder for storage.

SPOOLING REMAINDER FOR STORAGE

Keep hands clear of the wire rope, hook and fairlead opening. Always use the hook strap to hold hook when
spooling under no load. Carefully power in the remaining wire rope, jogging the control switch to take up the
last of the slack. Secure the hook to a suiteable anchor point near the winch. Be careful not to overtighten
or damage may occur to the wire rope or anchor point.

RIGGING

 Always spool out as much wire rope as possible when preparing rigging. Pick an anchor as far away

as is practical; this provides the winch with its greatest pulling power.

 Rigging a double line with a snatch block will reduce the load on the winch to half without significant

loss of spooling speed.

 Natural anchors such as trees, stumps and rocks are the handiest when available. Attach the choker

chain, wire choker rope or tree trunk protector on the anchor as low as possible to avoid pulling the
anchor down. If several possible anchors are available but they are not strong enough individually, it
may be practical to attach a wire or chain choker around several anchors to form a strong collective
anchor point.

PAGE 13 63998 Rev. C1

Operating Instructions - continued

OVERLOADING/OVERHEATING

This winch is rated for intermittent duty. It should not be operated with the motor slowed down to a low
RPM. When the motor approaches stall speed, a very rapid heat build-up occurs which may cause motor
damage. Double line rigging will reduce the amperage draw from the motor allowing longer continual use
(see rigging section).

Maintenance & Warranty

MAINTENANCE

 No lubrication is required for the life of the winch.
 Inspect the wire rope before and after each winching operation. Replace when damaged.

WARRANTY

see separate sheet packed with winch

-or-

If warranty sheet is lost or misplaced contact:

Warn Industries, Inc.

Customer Service Dept.

12900 SE Capps Rd

Clackamas, OR 97015-8903.

United States:

Phone: [phone] or [phone] (US only)

Fax: [phone]

International:

Phone: [phone]
Fax: [phone]

PAGE 14 63998 Rev. C1

GUÍA DEL CABRESTANTE PARA EL USUARIO

Cabrestante de uso general WARN Works® 4700

Nº DE REFERENCIA: 604700, 64009

Su seguridad y la seguridad de los demás es muy importante. Para ayudarle a tomar decisiones informadas sobre seguridad, se
proporcionan instrucciones de instalación y operación, y otra información en etiquetas Esta información le alerta sobre posibles peligros
que puedan afectarle a usted y a otros. No es posible advertirle sobre todos los posibles peligros que puedan estar relacionados con el
uso de este producto, por lo que deberá utilizarlo usando el sentido común.

LA INSTALACIÓN Y OPERACIÓN INCORRECTAS DEL CABRESTANTE PUEDEN RESULTAR EN LESIONES GRAVES O DAÑOS
AL EQUIPO. LEA TODAS LAS PRECAUCIONES DE SEGURIDAD E INSTRUCCIONES DE OPERACIÓN ANTES DE INSTALAR Y
PONER EN FUNCIONAMIENTO ESTE PRODUCTO.

Esta guía identifica posibles peligros y brinda importantes mensajes de seguridad que le ayudarán a usted y a otros a evitar daños
personales o la muerte. Las palabras ADVERTENCIA y PRECAUCIÓN indican el grado de peligro. He aquí su significado:

ADVERTENCIA indica un peligro que

recomendaciones.

PRECAUCIÓN indica un peligro que

recomendaciones.

Esta guía emplea la palabra
poner énfasis sobre información general digna de especial atención.

PAGE 15 63998 Rev. C1

AVISO

para llamar la atención sobre importante información de carácter mecánico, y la palabra Nota: para

puede

ocasionar daños personales de gravedad o la muerte si no se siguen las

puede

ocasionar daños personales leves o moderados si no se siguen las

Descripción del producto: Cabrestante de uso general WARN Works® 4700

El cabrestante de uso general Works® 4700 de WARN es una poderosa herramienta de arrastre. Accionado
por una fuente de energía de 12 voltios de CC, este compacto cabrestante tiene una capacidad de tiro de
2130 kilos (4700 libras).

Introducción

Gracias por su adquisición del modelo Works® de WARN para sus necesidades generales de arrastre e izado.
Todos los productos Works® de WARN se han diseñado y manufacturado para una operación sin problemas
durante muchos años. Para referencia futura, guarde la siguiente información en un lugar seguro:

Modelo/Nº de referencia:

Fecha de compra:

Antes de comenzar

 Lea las instrucciones en su totalidad para familiarizarse con el proceso de instalación.
 Revise todos los avisos, precauciones y advertencias para asegurarse de que el conjunto se instala

correcta y seguramente.

PAGE 16 63998 Rev. C1

Precauciones de seguridad

A continuación se indican algunas precauciones generales de seguridad que toda persona que vaya a usar el
cabrestante debe conocer. La norma más importante, por encima de todas las demás: USE EL SENTIDO
COMÚN.

Unos pocos minutos empleados en leer estas normas pueden hacer que el operario tome conciencia de
acciones peligrosas que deben evitarse y de las precauciones a tomar para su propia seguridad y la
seguridad de los demás. Las revisiones frecuentes y las inspecciones periódicas del equipo, así como un
seguimiento consciente de las reglas de seguridad pueden salvar vidas, y también ahorrar tiempo y dinero.

ADVERTENCIA

PELIGRO DE ENREDO EN LAS PIEZAS MÓVILES

De no seguirse estas instrucciones podrían producirse lesiones graves o la muerte.

Para evitar daños en las manos.

--Mantenga siempre las manos alejadas del cable, del bucle del gancho, del gancho y de la abertura de la guía durante la
instalación, la operación, y en el enrollado y desenrollado.

• Use siempre precaución extrema en el manejo del
gancho y el cable durante las operaciones de enrollado y desenrollado.

• Use siempre la correa del gancho suministrada cuando vaya a
enrollar o desenrollar el cable durante la instalación o la operación para evitar lesiones en las manos.

ADVERTENCIA

PELIGRO DE CAÍDA O APLASTAMIENTO

De no seguirse estas instrucciones podrían producirse lesiones graves o la muerte.

• No utilice nunca el cabrestante como grúa vertical, ni para suspender una carga.

• No utilice nunca el cabrestante para levantar o desplazar personas.

PAGE 17 63998 Rev. C1

Precauciones de seguridad – Continuación

PRECAUCIÓN

PELIGRO DE ENREDO EN LAS PIEZAS MÓVILES

De no seguirse estas instrucciones podrían producirse lesiones menores o de poca gravedad.

Seguridad general:

• Sea siempre consciente del funcionamiento del cabrestante: Tómese su tiempo para leer y comprender completamente la guía de
Instalación y operaciones, y la Guía básica de técnicas del cabrestante, que vienen con el mismo, para poder comprender el
funcionamiento del cabrestante.

• No haga funcionar este cabrestante si usted es menor de 16 años de edad.

• No haga funcionar nunca el cabrestante si se encuentra bajo la
influencia de drogas, alcohol o medicamentos.

• No exceda nunca la capacidad nominal del cabrestante ni del cable de tiro. Emplee un cable doble utilizando una polea pasteca para
reducir la carga del cabrestante.

Seguridad para la instalación:

• Elija siempre una ubicación de montaje que sea lo suficientemente sólida para soportar la capacidad de carga máxima del
cabrestante.

• Utilice siempre interruptores, controles remotos, accesorios y componentes de instalación que estén aprobados de fábrica.

• Utilice siempre tornillería de grado 5 o superior, pernos que nunca hayan sido soldados y no utilice nunca pernos que sean más
largos que los suministrados por la fábrica.

• Complete siempre el montaje y acoplamiento del gancho del cabrestante al bucle del gancho antes de cablear el cabrestante durante
la instalación.

• Ponga siempre la guía del cable con la etiqueta de ADVERTENCIA en su parte superior.

• Enrolle y desenrolle el cable en el tambor siempre según lo
indicado por la etiqueta de rotación del tambor del cabrestante. Es necesario para que funcione el freno automático (si viene con el
cabrestante) y para una orientación correcta de la instalación.

• Realice siempre un estiramiento previo del cable y vuelva a enrollarlo con carga antes de usarlo. Un cable bien enrollado reduce el
riesgo de “agarrotamiento”, que consiste en el cable enrollándose en una capa de cable que está enrollada flojamente, y
enganchándose o dañándose a sí mismo.

Seguridad en el enrollado y desenrollado:

Revise siempre la instalación del cabrestante y el estado del cable antes de su uso. Si el cable está deshilachado, retorcido o dañado,

deberá reemplazarse de inmediato. Cualquier pieza instalada que esté suelta o dañada deberá corregirse de inmediato.

• No enganche nunca el cable sobre sí mismo. Esto deterioraría el cable. Utilice una cadena o un cable de estrangulación, o un

protector de tronco de árbol en el anclaje.

• Antes del enrollado, no olvide nunca retirar cualquier elemento que pueda interferir con una operación del cabrestante segura.

• Tómese su tiempo siempre cuando utilice un cabrestante.

• Verifique siempre que el anclaje seleccionado soportará la carga y que la correa o la cadena no se deslizará.

• Nunca embrague ni desembrague si el cabrestante está soportando una carga, si el cable está en tensión o si el tambor del cable

está en movimiento.

• Siempre desenrolle tanto cable como sea posible al prepararse para el maniobrado. Emplee un cable doble o elija un punto de

anclaje distante.

• No utilice nunca el cabrestante con menos de 5 vueltas de cable enrollado en el tambor; de no hacerse así el cable podría soltarse

del tambor.

• Manténgase siempre alejado del cable y de la carga durante el accionamiento del cabrestante.

• No toque nunca el cable ni el gancho mientras éstos estén en tensión o con carga.

• No toque nunca el cable ni el gancho si hay alguien cerca del interruptor de control, o si el cabrestante está en funcionamiento.

• No toque nunca el cable ni el gancho si el control remoto está enchufado al cabrestante.

• Manténgase siempre alejado del cable y de la carga, y no deje que otros se acerquen mientras el cabrestante esté en

funcionamiento.

• Haga que el operario y otras personas presentes sean conscientes de la estabilidad durante la operación del cabrestante en el

manejo del vehículo o la carga.

• Mantenga siempre el cable del control remoto alejado del tambor, del cable y del maniobrado. Inspeccione la posible existencia de

grietas, pellizcos, cables deshilachados o conexiones sueltas. Reemplácelo si está dañado.

PAGE 18 63998 Rev. C1

Precauciones de seguridad - Continuación

PRECAUCIÓN

PELIGRO DE CORTES Y QUEMADURAS

De no seguirse estas instrucciones podrían producirse lesiones menores o de poca gravedad.

Para evitar daños en las manos:

• Lleve puestos siempre guantes gruesos de cuero para manejar el cable.

• Nunca deje que el cable se deslice por sus manos.

• Tenga siempre en cuenta que las superficies del motor, del tambor o del cable del cabrestante pueden estar

calientes durante o después del uso del mismo.

PRECAUCIÓN

Peligro de enredo en las piezas móviles

De no seguirse estas instrucciones podrían producirse lesiones menores o de poca gravedad.

• No aplique nunca la carga a la punta del gancho o al seguro del mismo. Aplique la carga únicamente en el centro
del gancho.

• No utilice nunca un gancho cuya abertura haya aumentado, o cuya punta esté doblada o retorcida

AVISO

EVITE DAÑOS AL EQUIPO Y AL CABRESTANTE

Evite siempre los tirones laterales continuos ya que pueden apilar el cable en un extremo del tambor. Esto puede dañar
el cable o el cabrestante.

• Compruebe siempre que se ha embragado o desembragado completamente.

• No utilice nunca el cabrestante para remolcar otros vehículos. Las cargas repentinas pueden exceder
momentáneamente la capacidad del cable y el cabrestante.

• Sea precavido siempre para no dañar la estructura cuando vaya a anclar su vehículo en una operación con el
cabrestante.

• No desplace nunca el cable en pequeñas sacudidas cuando esté con carga. Las cargas repentinas pueden exceder
momentáneamente la capacidad del cable y el cabrestante.

• Nunca utilice el cabrestante para amarrar una carga durante el transporte.

• No sumerja nunca el cabrestante en agua.

• Guarde siempre el cabrestante en un área protegida, limpia y seca.

Número de referencia y terminales del cable para el modelo Works 4700

NÚMEROS DE REFERENCIA

604700 Cabrestante de uso general 4700 12 V CC

64008 Cabrestante de uso general 4700 12 V CC - Internacional

PAGE 19 63998 Rev. C1

Lista de piezas

El cabrestante de uso general Works® 4700 de WARN consta de los siguientes componentes
principales.

1

4

5

3

2

6

1. Unidad de cabrestante Works 4700 2 Remoto con guía de 3,7 m (12 pies)
3 Guía: Escoben 4. 2 cables de 1,8 m (6 pies) y calibre 6

5. Gancho de retención, con correa 6. Accesorios de montaje

PAGE 20 63998 Rev. C1

Especificaciones para el modelo Works 4700

CARACTERÍSTICAS

Capacidad de tracción 2130 kg (4700 lb) Freno Frenado dinámico y mecánico
Tipo de interruptor Remoto con guía de 3,7 m (12 pies) Garantía Limitada de 1 año

Motor Imán permanente Cable 6,35 mm (1/4 pulg) X 18,3 m (60

CV 1,9 CV 7,62 cm (3 pulg) de diámetroDiámetro del tambor 6,03 cm (2,375 pulg)
Potencia 12 voltios de CC Guía Escoben
Tren de engranajes Planetario de 3 fases Esquema de los orificios 3 orificios
Relación de transmisión 216:01 Conexiones eléctricas 2 cables de 1,8 m (6 pies) y calibre 6

Embrague Palanca - Multidireccional Peso 19,1 kg (42 lb)

pies)

Especificaciones técnicas para el modelo Works 4700

ESPECIFICACIONES TÉCNICAS: 4700

Carga Corriente Velocidad

libras Kg Amperios pies/min m/min

0 0 47 17.9 5.5
1000 453.6 82 12.8 3.9
2000 907.2 150 10.8 3.3
3000 1360.8 212 8.1 2.5
4000 1814.4 277 5.8 1.8
4700 2132 322 4.3 1.3

Potencia de tiro por capa de cable

Capa libras. kg

1 4700 2130
2 3980 1800
3 3450 1560
4 3041 1380
5 2720 1230

Dimensiones del modelo Works 4700

PAGE 21 63998 Rev. C1

Instalación del cabrestante en una ubicación fija

Precaución

Peligro del fallo del cabrestante

De no seguirse estas instrucciones podrían producirse lesiones menores o de poca

gravedad.

 Elija un lugar de montaje que sea lo suficientemente resistente para soportar las cargas que

desee elevar con el cabrestante.

El modelo 4700 puede montarse en una ubicación fija usando el patrón de agujeros de montaje para la
unidad del cabrestante. Elija un lugar de montaje que sea lo suficientemente resistente como para
soportar las cargas que desee desplazar.

A continuación, haga 4 taladros según las dimensiones especificadas en la ilustración siguiente.

Esquema de los orificios de la placa para el montaje

4.5"

[114mm]

3/8" [9.52 mm] DIA (4 plcs)

4.12"

PAGE 22 63998 Rev. C1

[105mm]

Instalación del cabrestante en una ubicación fija - Continuación

Para asegurar el cabrestante utilice siempre:

▫ Un lugar plano y seguro para el montaje de por lo menos 4,8 mm (3/16 pulg) de grosor.
▫ Una arandela de bloqueo de 1/4 pulg. x 4.
▫ Un tornillo de cabeza hexagonal de 3/8-18 x 1 pulg. de largo, de grado 5 ó mejor x 4.
▫ Apriete los pernos de montaje con un par de torsión de 41-47 Nm (30-35 pies-lbs).

Es posible que la longitud del perno deba ser más larga que la especificada anteriormente, dependiendo del
grosor del material en el que esté montado el cabrestante.

Instrucciones de operación

Advertencia

Peligro de electrocución

De no seguirse estas instrucciones podrían producirse lesiones de gravedad o la muerte.

 No pase los cables eléctricos por bordes agudos.

 No pase los cables eléctricos por partes móviles o cerca de ellas.
 Lea y siga todas las instrucciones de cableado que se incluyen en el manual de operaciones.
 Ponga aislamiento y proteja los cables y terminales eléctricos que estén expuestos.

 Instale los cables de la batería, con el rojo conectado al terminal positivo de la misma y el negro al

terminal negativo.

 Compruebe que las conexiones de los cables estén limpias y apretadas
 Antes de utilizar el cabrestante, compruebe lo siguiente:

 Que el cableado de todos los componentes sea correcto.
 Que no haya cables o terminales expuestos. Cubra aquellos que estén expuestos con hoja

aislante, funda de terminal, entubación por contracción al calor o cinta adhesiva de electricista.

PAGE 23 63998 Rev. C1

Instrucciones de operación - Continuación

CÓMO USAR EL CONTROL REMOTO COLGANTE

El control remoto colgante está conectado al cabrestante por cable y puede operarse alejado de la unidad del
cabrestante o con el control acoplado a la placa transportadora.

Pulse el botón negro para desenrollar el cable del tambor, o pulse el botón blanco para enrollar el cable en el
tambor.

DESENROLLADO ENROLLADO

PAGE 24 63998 Rev. C1

Instrucciones de operación - Continuación

ACCIONAMIENTO DEL EMBRAGUE

Advertencia

Peligro durante el funcionamiento del cabrestante

De no seguirse estas instrucciones podrían producirse lesiones de gravedad o la muerte.

 No embrague ni desembrague nunca si el cabrestante se encuentra con carga o si el cable tiene

tensión.

Cuando el embrague está activado, el sistema de engranajes se acopla al tambor del cable y, en estas
condiciones, puede transferirse movimiento desde el motor del cabrestante. Cuando el embrague está en el
modo de enrollado libre, el sistema de engranajes y el tambor del cable están desengranados, lo que permite
que el tambor gire libremente. La palanca del embrague, situada en la parte superior del motor, controla la
posición del mismo. Para evitar daños, engrane y desengrane siempre completamente la palanca del
embrague.

Activado Desactivado – Enrollado libre

PAGE 25 63998 Rev. C1

Instrucciones de operación - Continuación

DESENROLLADO

Generalmente, el desenrollado manual es la forma más rápida y sencilla de sacar el cable hacia afuera. Antes
de proceder al desenrollado manual, saque suficiente cable a fin de eliminar cualquier tensión en la que
pueda estar sometido el mismo antes de desembragar. A continuación, proceda al desenrollado manual,
sacando manualmente suficiente cable para la operación.

PRECAUCIÓN

Peligro de lesiones

De no seguirse estas instrucciones podrían producirse lesiones menores o de poca

gravedad.

 Lleve puestos siempre guantes gruesos de cuero para manipular el cable.
 No accione el cabrestante si no hay al menos 5 vueltas de cable alrededor del tambor.

TENSIÓN DEL CABLE

La vida útil del cable está directamente relacionada con la forma en que se utiliza y se cuida el mismo.
Durante su primer uso, un cable nuevo debe enrollarse en su tambor bajo una carga de por lo menos 227 kg
(500 libras). Desenrolle todo el cable dejando 5 vueltas en el tambor y a continuación, enrolle el cable bajo
una carga de 227 kg (500libras) o más. Esto tensará el cable nuevo y creará un correcto enrollado del
mismo alrededor del tambor. De no hacerse así, las vueltas exteriores se podrían trabar con las vueltas
interiores produciendo atascamientos y daños en el cable.

Advertencia

Peligro de enredo en las piezas móviles

De no seguirse estas instrucciones podrían producirse lesiones de gravedad o la muerte.

 Mantenga siempre las manos alejadas del cable, del bucle del gancho, del gancho y

de la abertura de la guía durante la instalación, la operación, y en el enrollado y
desenrollado.

 Utilice siempre la correa del gancho suministrada cuando vaya a enrollar o

desenrollar el cable, o durante la instalación o la operación, para evitar daños en las
manos.

PAGE 26 63998 Rev. C1

Instrucciones de operación - Continuación

ENROLLADO CON CARGA

 El cable debe enrollarse alrededor del tambor en el sentido indicado por la marca de rotación que

hay en el cabrestante.

 Enrolle el cable uniformemente y bien tensado alrededor del tambor. Esto evita que las vueltas más

externas del cable se traben con las vueltas internas, lo cual puede ocasionar atascamientos y daños
al cable.

 Evite las sacudidas de la carga cuando esté enrollando; para ello, utilice el interruptor de control de

forma intermitente a fin de tensar y hacer entrar las porciones del cable que puedan quedar flojas.
Las sacudidas de la carga pueden sobrepasar momentáneamente la capacidad nominal del
cabrestante y del cable.

ENROLLADO SIN CARGA

 Con asistencia: Pida a su ayudante que sujete el gancho y la correa del mismo, tensando el cable

de forma constante y tanto como sea posible. Manteniendo tenso el cable, el ayudante debe
caminar hacia el cabrestante mientras usted acciona el interruptor de control para enrollar el cable.
Suelte el interruptor cuando el gancho esté a una distancia mínima de 1,2 m (4 pies) de la abertura
de la guía. Luego, enrolle la parte final del cable para su almacenamiento.

 Sin asistencia: Disponga el cable de forma que no se doble ni se trabe al enrollarlo. Asegúrese de

que el cable ya enrollado alrededor del tambor esté bien tenso y dispuesto en capas uniformes.
Enrolle el cable lo suficiente para formar la siguiente capa completa alrededor del tambor. Tense y
enderece la capa. Repita este proceso hasta que el gancho quede a una distancia mínima de 1,2 m
(4 pies) de la guía para el cable. Luego, enrolle la parte final del cable para su almacenamiento.

ENROLLADO DE LA PARTE FINAL PARA EL ALMACENAMIENTO

No toque el cable, el gancho ni la abertura de la guía. Siempre utilice la correa del gancho para sujetar el
mismo al enrollar el cable cuando no haya carga. Con mucho cuidado, vaya enrollando la parte final del
cable activando y desactivando repetidamente el interruptor de control a fin de enrollar la parte floja final.
Fije el gancho en un punto de anclaje adecuado cercano al cabrestante. Asegúrese de no tensar en exceso
ya que ello podría dañar el cable o el punto de anclaje.

MANIOBRADO

 Siempre desenrolle cuanto más cable sea posible al prepararse para el maniobrado. Elija el punto

más alejado posible de fijación; esto proporciona al cabrestante mayor capacidad de tracción.

 El uso de línea de doble cable y una polea reduce la carga del cabrestante a la mitad sin pérdida

significativa de la velocidad de enrollado.

 Los puntos de anclaje naturales como, por ejemplo, árboles, tocones y rocas, son los más cómodos

cuando están disponibles. Acople una cadena o un cable de estrangulación, o un protector de tronco
de árbol al punto de anclaje, a la menor altura posible, para evitar derribarlo. Si hay varios puntos de
anclaje disponibles pero no son lo suficientemente resistentes por separado, puede acoplar un cable
o una cadena de estrangulación alrededor de varios puntos a fin de formar un punto de anclaje
“colectivo” lo suficientemente resistente.

PAGE 27 63998 Rev. C1

Instrucciones de operación - Continuación

SOBRECARGA/SOBRECALENTAMIENTO

El cabrestante está indicado para un servicio intermitente. No se debe poner en funcionamiento con el motor

reducido a bajas RPM. Cuando el motor se aproxima a la velocidad crítica, se genera calor muy
rápidamente, lo que puede ocasionar daños al motor. El uso de línea de doble cable reducirá los
amperios del motor, permitiendo un uso continuo mayor (vea la sección del maniobrado).

Mantenimiento y garantía

MANTENIMIENTO

 No se requiere lubricación durante la vida útil del cabrestante.
 Inspeccione el cable de tiro antes y después de cada operación efectuada con el cabrestante. Si presenta

daños, sustitúyalo.

GARANTÍA

Vea la hoja adicional incluida con el cabrestante

-o-

Si la hoja de la garantía se ha perdido, póngase en contacto con

Warn Industries, Inc.

Customer Service Dept.

12900 SE Capps Rd

Clackamas, OR 97015-8903.

Estados Unidos:

Teléfono: 503.722.1200 ó [phone] (EE.UU. solamente)

Fax: [phone]

Internacional:

Teléfono: 503.722.3008

Fax: [phone]

PAGE 28 63998 Rev. C1

GUIDE DE L'UTILISATEUR DU TREUIL

Treuil utilitaire WARN Works® 4700

Numéro de pièce : 604700, 64009

Votre sécurité et celle des autres est très importante. Pour vous permettre de prendre des décisions éclairées dans le domaine de la
sécurité, nous vous avons fourni des instructions relatives à l'installation et à l'utilisation du produit ainsi que d'autres informations
figurant sur des étiquettes apposées sur le produit. Ces informations attirent l'attention sur les dangers potentiels pouvant vous affecter
ainsi qu'autrui. Nous ne sommes pas en mesure de vous mettre en garde contre tous les dangers potentiels associés à ce produit. Il vous
incombe par conséquent de faire preuve de jugement.

TOUTE INSTALLATION OU UTILISATION IMPRUDENTE DU TREUIL PEUT ENTRAÎNER DES BLESSURES GRAVES OU
ENDOMMAGER L'ÉQUIPEMENT. PRENDRE SOIN DE LIRE ET DE BIEN ASSIMILER LES CONSIGNES DE SÉCURITÉ ET
D'UTILISATION DU PRODUIT AVANT DE L'INSTALLER ET DE L'UTILISER.

Ce guide identifie les dangers potentiels et comporte des consignes de sécurité importantes qui permettent, à vous et à autrui, d'éviter
les risques de blessures graves ou de mort.
Signification des indicateurs :

Le terme AVERTISSEMENT souligne un danger potentiel qui

suivez pas les consignes.

Le terme ATTENTION souligne un danger potentiel

vous ne suivez pas les consignes.

Ce guide utilise le terme
souligner des informations générales qui méritent une attention particulière.

PAGE 29 63998 Rev. C1

AVIS

pour attirer votre attention sur des informations mécaniques importantes, et le terme Remarque : pour

AVERTISSEMENT et ATTENTION sont des indicateurs du niveau de danger.

Les termes

peut

entraîner des blessures graves ou la mort si vous ne

susceptible

d'entraîner des blessures mineures ou modérées si

Description du produit :

Le treuil utilitaire WARN Works ® 4700 est un puissant outil de traction. Alimenté par une source de 12 volts
c.c., ce treuil compact possède une capacité de traction de 2130 kilos.

Treuil utilitaire

WARN Works® 4700

Introduction

Merci d'avoir choisi le treuil utilitaire WARN Works®. Tous les produits WARN Works® ont été conçus et
fabriqués de manière à assurer un fonctionnement sans problèmes pendant des années. Prière de noter les
informations suivantes à titre de référence :

Numéro de modèle/pièce : Date d'achat :

Avant de commencer

 Lire les instructions intégralement afin de se familiariser avec la procédure d'installation.
 Prière de relire tous les avis, mises en garde et avertissements pour s'assurer que le kit est installé

correctement et en toute sécurité.

PAGE 30 63998 Rev. C1

Mesures de sécurité

Voici quelques mesures générales de sécurité que tout utilisateur du treuil se doit de connaître. Cependant,
au-delà de toute consigne, la règle la plus importante à suivre est celle-ci : FAIRE PREUVE DE BON SENS.

Les quelques minutes consacrées à la lecture de ces consignes permettront à tout opérateur d'être conscient
des pratiques dangereuses à éviter et des précautions qu'il pourra prendre pour assurer sa sécurité et celle
d'autrui. Une vérification fréquente ainsi que des inspections périodiques de l'équipement et l'application
consciencieuse des consignes de sécurité pourront permettre de sauver des vies et d'économiser temps et
argent.

AVERTISSEMENT

DANGER DE HAPPEMENT PAR DES PIÈCES MOBILES

Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.

Pour éviter de se blesser les mains ou les doigts :

• Toujours garder les mains éloignées du câble, de la boucle du crochet, du crochet et de l'ouverture du guide-câble
durant l'installation et l’utilisation du treuil et l'enroulement ou le déroulement du câble.

• Toujours faire très attention durant la manipulation du crochet et du câble pendant les manœuvres de déroulement.

• Toujours utiliser le cordon du crochet fourni pour enrouler ou dérouler le câble, durant l'installation ou l'utilisation,
pour éviter de se blesser les mains ou les doigts.

AVERTISSEMENT

DANGER DE CHUTE OU D'ÉCRASEMENT

Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.

• Ne jamais utiliser l'appareil comme palan aérien ou pour suspendre une charge.

• Ne jamais utiliser l'appareil pour soulever ou transporter des personnes.

PAGE 31 63998 Rev. C1

Mesures de sécurité - Suite

ATTENTION

DANGER DE HAPPEMENT PAR DES PIÈCES MOBILES

Le non-respect des instructions peut entraîner des blessures mineures ou modérées.

Consignes de sécurité générales :

• Toujours se familiariser avec le treuil : Prendre le temps de bien lire et comprendre le manuel d’installation et

d’utilisation ainsi que le manuel de base des techniques de treuillage inclus avec le treuil afin de se familiariser avec
l’appareil et son fonctionnement.

• Les personnes âgées de moins de 16 ans ne doivent

• Ne jamais faire fonctionner l'appareil sous l'effet de drogues, de l'alcool ou de médicaments.

• Ne jamais excéder la capacité nominale du treuil ou du câble d'acier. Un câblage double avec poulie ouvrante

permet de réduire la charge subie par le treuil.

Consignes de sécurité se rapportant à l’installation :

• Toujours choisir une surface de montage suffisamment résistante pour supporter la capacité de traction maximale

du treuil.

• Toujours utiliser des interrupteurs, télécommandes, accessoires et composants d'installation homologués par le
fabricant.

• Toujours utiliser un matériel de catégorie 5 ou supérieur, ne jamais souder les boulons ni utiliser des boulons plus
longs que ceux fournis par le fabricant.

• Toujours achever le montage du treuil et la fixation du crochet à sa boucle avant d'effectuer le câblage du treuil
durant l'installation.

• Toujours positionner le guide-câble avec l'étiquette d'AVERTISSEMENT sur le dessus.

• Toujours enrouler le câble sur le tambour tel qu'indiqué par l'autocollant de rotation apposé sur le treuil.

Nécessaire pour que le frein automatique puisse fonctionner (le cas échéant) et pour assurer une installation dans le
bon sens.

• Toujours étirer au préalable le câble d'acier et l'enrouler sous charge avant de l'utiliser. Un câble enroulé de
manière serrée permet de réduire le risque qu’il coince, c’est-à-dire que si le câble s’enroule de façon lâche, il peut
s’enchevêtrer et s’endommager lui-même.

Consignes de sécurité concernant le treuillage :

• Toujours inspecter l'installation du treuil et l'état du câble métallique avant de faire fonctionner le treuil. Tout câble

effiloché, tordu ou endommagé doit être remplacé immédiatement. Toute installation de treuil desserrée ou
endommagée doit être corrigée immédiatement.

• Ne jamais accrocher le câble à lui-même. Cela l’endommagerait. Toujours utiliser une chaîne ou un câble à nœud

coulant, ou bien une protection de tronc d'arbre sur le point d'ancrage.

• Toujours s'assurer que tous les obstacles potentiels sont écartés, avant de commencer le treuillage.

• Toujours prendre le temps de bien procéder au câblage avant d'utiliser le treuil.

• Toujours s'assurer que le point d'ancrage choisi peut supporter la charge et que la sangle ou la chaîne ne glisse

pas.

• Ne jamais essayer d'embrayer ou de débrayer si le treuil est sous charge, si le câble est en tension ou si le tambour

est en train de tourner.

• Toujours dérouler autant de câble que possible avant de procéder au câblage. Utiliser une ligne double ou choisir

un point d’ancrage distant.

• Ne jamais utiliser le treuil avec moins de 5 spires de câble enroulées autour du tambour car le câble pourrait se

dérouler du tambour.

• Toujours se tenir à l'écart du câble et de la charge durant l'utilisation.

• Ne jamais toucher le câble ou le crochet lorsque le câble est tendu ou sous charge.

• Ne jamais toucher le câble ou le crochet lorsqu'une autre personne est à l'interrupteur de commande ou durant le

fonctionnement du treuil.

• Ne jamais toucher le câble ou le crochet lorsque la télécommande est branchée sur le treuil.

• Toujours se tenir à l'écart du câble et de la charge durant l'utilisation et ne jamais laisser personne s'approcher.

• Toujours exiger de l'opérateur et des personnes présentes d'être conscients de la stabilité du véhicule ou de la

charge.

• Toujours garder la télécommande à l'écart du tambour, du câble et du câblage. S'assurer qu’il n’y a pas de fissures,

de points de pincement, de fils effilochés ou de connexions desserrées. Remplacer en cas de dommages.

jamais faire fonctionner cet appareil.

PAGE 32 63998 Rev. C1

Mesures de sécurité - Suite

MISE EN GARDE

RISQUE DE COUPURE ET DE BRÛLURE

Le non-respect des instructions peut entraîner des blessures mineures ou modérées.

Pour éviter de se blesser les mains ou les doigts :

• Toujours porter des gants de cuir résistants durant la manipulation du câble d’acier.

• Ne jamais laisser le câble glisser dans les mains.

• Toujours penser aux surfaces chaudes au niveau du moteur du treuil, du tambour ou du câble durant ou après

l’utilisation du treuil.

MISE EN GARDE

Danger de happement par des pièces mobiles

Le non-respect des instructions peut entraîner des blessures mineures ou modérées.

• Ne jamais appliquer la charge sur l'extrémité du crochet ou le loquet. Appliquer la charge au centre du crochet

seulement.

• Ne jamais utiliser un crochet dont la gorge s'est élargie ou dont l'extrémité est courbée ou tordue

AVIS

ÉVITER D'ENDOMMAGER LE TREUIL ET L'ÉQUIPEMENT

Toujours éviter de tirer continuellement sur le côté, ce qui a pour effet d'empiler le câble sur l'une des extrémités du

•

tambour. Cela peut endommager le câble ou le treuil.

• Toujours s'assurer d'avoir complètement embrayé ou complètement débrayé.

• Ne jamais se servir du treuil pour remorquer d'autres véhicules. Les charges de choc peuvent momentanément

dépasser de loin la capacité du treuil du câble.

• Toujours faire attention à ne pas endommager le cadre si l'on décide d'arrimer le véhicule pour pouvoir travailler
avec le treuil.

• Ne jamais « secouer » le câble sous charge. Les charges de choc peuvent momentanément dépasser de loin la
capacité du treuil et du câble.

• Ne jamais se servir du treuil pour maintenir une charge pendant le transport.

• Ne jamais submerger le treuil dans l'eau.

• Toujours ranger le treuil dans un endroit sûr, propre et sec.

Numéros de pièce et extrémités de cordon du Works 4700

NUMÉROS DE PIÈCE

604700 Treuil utilitaire 12 V c.c. nº 4700

64008 Treuil utilitaire (international) 12 V c.c nº 4700

PAGE 33 63998 Rev. C1

Liste des pièces

Le treuil utilitaire WARN Works ® 4700 comprend les composants principaux suivants.

1

4

3

5

2

6

1. Treuil Works 4700 2. Télécommande à fil de 3,7 m (12 pi)
3 Guide-câble 4. Câble de 1,8 m (6 pi), calibre 6 (2)

5. Crochet avec loquet et sangle de crochet 6. Matériel de montage

PAGE 35 63998 Rev. C1

A

À

Spécifications techniques du Works 4700

CARACTÉRISTIQUES

Capacité de traction 2130 kg (4700 lb) Frein Système de freinage mécanique

Type d'interrupteur Télécommande à fil de 3,7 m (12 pi) Garantie Limitée d'un an
Moteur

Puissance 0,45 kW (1,9 CV), 7,62 cm de diamètre Diamètre du

Alimentation 12 V c.c. Guide-câble
Train d’engrenages Planétaire à 3 étages Disposition des

Rapport de
démultiplication

Embrayage Levier multidirectionnel Poids 19,1 kg (42 lb)

imant permanent Câble 18,3 m X 6,35mm (1/4 po x 60 pi)

216/01 Fils électriques Câble de 1,8 m (6 pi), calibre 6 (2)

dynamique

6,35 cm (2,5 po)

tambour

rouleaux

4 trous

trous

Données de performance du Works 4700

DONNÉES DE PERFORMANCE : 4700

Charge Courant Vitesse

Lbs. Kg Intensité

pi/min M/min

(A)

0 0 47 17.9 5.5
1000 453.6 82 12.8 3.9
2000 907.2 150 10.8 3.3
3000 1360.8 212 8.1 2.5
4000 1814.4 277 5.8 1.8
4700 2132 322 4.3 1.3

Puissance de traction, couche de câble

Couche lbs. kg

1 4700 2130
2 3980 1800
3 3450 1560
4 3041 1380
5 2720 1230

Données dimensionnelles du Works 4700

PAGE 36 63998 Rev. C1

Installation du treuil sur un emplacement fixe

Attention

Danger de défaillance du treuil

Le non-respect des instructions peut entraîner des blessures mineures ou

modérées.

 Toujours choisir une surface de montage suffisamment résistante pour supporter les charges

qui seront halées.

Le 4700 peut être installé sur un emplacement fixe au moyen des trous de montage du treuil. Choisir tout
d'abord une surface de montage suffisamment résistante pour supporter les charges qui seront halées.

Percer ensuite 4 trous selon les dimensions spécifiées sur le dessin ci-dessous.

Disposition des trous de la plaque de montage

4.5"

[114mm]

3/8" [9.52 mm] DIA (4 plcs)

4.12"

PAGE 37 63998 Rev. C1

[105mm]

Installation du treuil sur un emplacement fixe-suite

Pour fixer le treuil, toujours se servir des éléments suivants :

▫ Une surface de montage plate et sûre en acier d'une épaisseur d'au moins 4,8 mm.
▫ 4 rondelles d'arrêt de 3/8 po.
▫ 4 vis à tête hexagonale de 3/8-18 x 1 po de long, catégorie 5 ou supérieure.
▫ Visser les boulons de fixation à un couple de 41 à 47 Nm.

Il se peut que les boulons doivent être plus longs que spécifiés ci-dessus selon l'épaisseur du matériau
auquel est fixé le treuil.

Mode d'emploi

Avertissement

Risque de choc électrique

Le non-respect des consignes peut entraîner des blessures graves ou la mort.

 Ne faites pas passer les câbles électriques sur des bords tranchants.

 Ne faites pas passer les câbles électriques à travers des pièces mobiles ou à proximité.
 Lisez et suivez toutes les instructions de câblage indiquées dans le manuel de l'utilisateur.
 Isolez et protégez tous les fils et bornes électriques exposés.

 Raccordements electrique : câble rouge connecté à la borne positive, câble noir connecté à la borne

négative.

 Assurez-vous que toutes les connexions sont propres et bien serrées.
 Avant d’utiliser le treuil, veuillez vérifier les points suivants :

 Le câblage de tous les composants est correct.
 Aucun câble ni aucune borne n'est exposé. Couvrez-les sinon à l’aide de plaques isolantes, capuchons,

gaines thermorétrécissables ou ruban isolant.

PAGE 38 63998 Rev. C1

Mode d'emploi - suite

UTILISATION DE LA TÉLÉCOMMANDE CÂBLÉE

La télécommande est câblée au treuil et peut être actionnée à distance du treuil ou en la rangeant dans la
plaque de support.

Appuyer sur le bouton noir pour dérouler le câble ou sur le bouton blanc pour enrouler le câble sur le
tambour

DÉROULER ENROULER

PAGE 39 63998 Rev. C1

Mode d'emploi - suite

FONCTIONNEMENT DE L'EMBRAYAGE

Avertissement

Danger lié au fonctionnement du treuil

Le non-respect des instructions peut entraîner des blessures ou des dommages

matériels.

 Ne jamais essayer d'embrayer ou de débrayer si le treuil est sous charge ou si le câble est sous

tension.

Lorsque l’embrayage est en prise, le train d'engrenages est couplé au tambour du câble et l’entraînement
peut alors être transféré du moteur du treuil. Lorsque l'embrayage est en mode de déroulement en roue
libre, le train d'engrenages et le tambour se découplent, ce qui permet au tambour de tourner librement. Le
levier d'embrayage, situé en haut du moteur, contrôle la position de l'embrayage. Pour éviter tout dommage,
tourner complètement le levier d'embrayage dans l'une ou l'autre position.

Embrayage Désembrayage - Roue libre

PAGE 40 63998 Rev. C1

Mode d'emploi - suite

DÉROULEMENT DU CÂBLE

Le déroulement en roue libre constitue généralement la façon la plus rapide et la plus facile de dérouler le
câble. Avant de mettre le treuil en roue libre pour dérouler le câble, dérouler au moteur une quantité
suffisante de câble avant de débrayer pour soulager le câble de toute tension. On peut alors dérouler
manuellement une quantité suffisante de câble pour pouvoir travailler avec le treuil.

ATTENTION

Risque de blessures

Le non-respect des instructions peut entraîner des blessures mineures ou modérées.

 Toujours porter des gants de cuir durant la manipulation du câble d'acier.
 Ne jamais utiliser le treuil avec moins de 5 spires de câble enroulées autour du tambour.

ÉTIREMENT DU CÂBLE

La durée de vie d’un câble est liée directement à son entretien et à son utilisation. Lors de sa première
utilisation, un câble neuf doit être enroulé sur son tambour sous une charge d’au moins 227 kg. Dérouler
entièrement le câble de façon à ne laisser que 5 spires sur le tambour, puis enrouler le câble sous une charge
de 227 kg ou plus. Ceci permet d’étirer un câble neuf et de bien l’enrouler sur le tambour. Sinon, les spires
extérieures risquent de s'enfoncer dans les spires intérieures, ce qui peut coincer et endommager le câble.

Avertissement

Danger de happement par des pièces mobiles

Le non-respect des consignes peut entraîner des blessures graves ou la mort.

PAGE 41 63998 Rev. C1

 TOUJOURS garder les mains éloignées du câble, de la boucle du crochet, du crochet

et de l'ouverture du guide-câble durant l'installation et l’utilisation du treuil et
l'enroulement ou le déroulement du câble.

 TOUJOURS utiliser le cordon du crochet fourni pour enrouler ou dérouler le câble,

durant l'installation ou l'utilisation, pour éviter de se blesser les mains ou les doigts.

Mode d'emploi - suite

ENROULEMENT SOUS CHARGE

 Le câble d'acier doit toujours être enroulé sur la partie inférieure du tambour tel qu'indiqué par

l'autocollant apposé sur le treuil.

 Enrouler mécaniquement le câble sur le tambour de manière uniforme et serrée. Cela empêche les

spires extérieures de s’enfoncer dans les spires intérieures, ce qui peut coincer et endommager le
câble.

 Pour éviter les charges de choc durant l’enroulement du câble, actionner l’interrupteur de commande

de manière intermittente afin d'éliminer le mou du câble. Les charges de choc peuvent
momentanément dépasser de loin la capacité du treuil et du câble.

ENROULEMENT À VIDE

 Enroulement assisté : Demander à un assistant de tenir le crochet avec une corde ou un chiffon

en appliquant une tension aussi constante que possible sur le câble. Tout en maintenant la tension, il
devra se déplacer en direction du treuil pendant l'actionnement de l'interrupteur de commande pour
enrouler le câble. Relâcher l’interrupteur lorsque le crochet parvient à une distance minimum de
1,2 m de l’ouverture du guide-câble. Enrouler le reste du câble.

 Enroulement non assisté : Arranger le câble à enrouler de manière à ce qu’il ne s’entortille ni ne

s’emmêle pendant le rembobinage. S'assurer que le câble est enroulé sur le tambour de manière
uniforme et serrée. Enrouler une quantité suffisante de câble pour compléter une couche entière sur
le tambour. Serrer et étaler de manière égale la couche de câble. Refaire de même jusqu’à ce que le
crochet soit à au moins 1,2 m du guide-câble. Enrouler le reste du câble.

ENROULEMENT DU RESTE DU CÂBLE POUR LE RANGER

Éloigner les mains du câble, du crochet et de l'ouverture du guide-câble. Toujours utiliser un chiffon ou un
cordon pour tenir le crochet lorsque le câble est enroulé à vide. Enrouler mécaniquement le reste du câble
avec soin, en actionnant l’interrupteur de commande par petits coups afin d’éliminer le mou restant. Fixer le
crochet à un point d'ancrage approprié près du treuil. Éviter de trop tendre pour ne pas endommager le câble
ou le point d'ancrage

.

CÂBLAGE

 Toujours dérouler autant de câble que possible avant de procéder au câblage. Choisir un point

d'ancrage approprié aussi distant que possible. Cela assure au treuil une puissance de traction
maximum.

 Un câblage double avec poulie ouvrante permet de réduire de moitié la charge subie par le treuil

sans perte sensible de vitesse de rembobinage.

 Des ancrages naturels tel qu’arbres, souches et rochers sont très utiles lorsqu’ils sont disponibles.

Attacher une chaîne ou câble à nœud coulant ou une protection de tronc d'arbre sur le point
d’ancrage aussi bas que possible pour éviter de tirer le point d’ancrage vers le bas. Si plusieurs
ancrages sont disponibles mais qu’ils ne sont pas assez solides individuellement, il peut être pratique
de les réunir en faisant un nœud coulant avec un câble ou une chaîne afin de constituer un puissant
point d’ancrage collectif.

PAGE 42 63998 Rev. C1

Mode d'emploi - suite

SURCHARGE/SURCHAUFFE

Ce treuil est conçu pour un service intermittent. Ne pas le faire fonctionner avec le moteur tournant à bas

régime. Lorsque le moteur du treuil atteint une vitesse si faible qu’il peut caler, il se met à
surchauffer très rapidement, ce qui peut l’endommager. Un câblage double permet de réduire la
consommation de courant du moteur, ce qui permet une utilisation continue prolongée (voir la
section Câblage).

Entretien et garantie

ENTRETIEN

 Aucune lubrification n’est nécessaire pendant la durée de service du treuil.
 Inspecter le câble avant et après chaque utilisation du treuil. Le remplacer s’il est endommagé.

GARANTIE

Voir la feuille emballée avec le treuil

-ou-

Si la feuille de garantie est perdue ou introuvable, contacter :

Warn Industries, Inc.

Customer Service Dept.

12900 SE Capps Rd

Clackamas, OR 97015-8903.

États-Unis :

Tél : [phone] ou [phone] (États-Unis seulement)

Télécopie : 503.722.3000

International :

Tél : [phone]

Télécopie : 503.722.3005

PAGE 43 63998 Rev. C1

BEDIENUNGSANLEITUNG

WARN Works® Nutzwinde 4700

Best.-Nr.: 604700, 64009

Ihre Sicherheit und die Sicherheit anderer spielen eine wichtige Rolle. Anhand der Installationsanweisungen sowie der
Bedienungsanleitung und der Informationen auf den Etiketts und in dieser Anleitung sollen Sie informierte Entscheidungen in Bezug auf
die Sicherheit treffen können. Die folgenden Informationen weisen auf mögliche Gefahren hin, die zu Körperverletzungen führen können.
Wir können Sie nicht auf alle möglichen Gefahrensituationen hinweisen, die im Rahmen der Verwendung dieses Produkts entstehen

können. Nutzen Sie Ihr eigenes gesundes Urteilsvermögen.

DIE UNACHTSAME INSTALLATION UND BEDIENUNG DER WINDE KANN ZU SCHWEREN VERLETZUNGEN UND
SACHSCHÄDEN FÜHREN. LESEN SIE VOR DER INSTALLATION UND BEDIENUNG DIESES PRODUKTS ALLE
SICHERHEITSMASSNAHMEN UND BEDIENUNGSANLEITUNGEN.

Diese Richtlinien weisen auf mögliche Gefahren hin und enthalten wichtige Sicherheitsmaßnahmen, mit denen sich schwere oder
lebensgefährliche Körperverletzungen vermeiden lassen. Bei ACHTUNG und VORSICHT handelt es sich um Signalwörter zur
Kennzeichnung der Gefahrenstufe. Die Bedeutung dieser Signalwörter ist wie folgt:

ACHTUNG weist auf eine Gefahr hin, die zu schweren oder lebensgefährlichen Körperverletzungen führen

wenn Sie die Anweisungen nicht beachten.

VORSICHT weist auf eine Gefahr hin, die zu leichten oder mäßigen Körperverletzungen führen

Anweisungen nicht beachten.

In diesem Handbuch wird der Begriff

Hinweis zur Betonung allgemeiner Informationen, die beachtet werden sollten.

PAGE 44 63998 Rev. C1

WICHTIG

zur Kennzeichnung wichtiger mechanischer Informationen verwendet und ein

kann

könnte

, wenn Sie die

,

Produktbeschreibung: WARN Works® Nutzwinde 4700

Bei der WARN Works® Nutzwinde 4700 handelt es sich um ein leistungsstarkes Zuginstrument. Diese
kompakte Winde, die über eine 12-V-Wechselstromquelle gespeist wird, hat eine Zugkapazität von 2,130 kg.

Einführung

Vielen Dank für Ihr Vertrauen in WARN Works® Nutzwinden. Alle WARN Works® Produkte wurden für
jahrelangen problemlosen Einsatz entwickelt und hergestellt. Notieren Sie sich die folgenden Informationen,
damit Sie sie im Bedarfsfall schnell zur Hand haben:

Modell-/Best.-Nr.:

Kaufdatum:

Vor Beginn

 Lesen Sie die Anweisungen sorgfältig, um sich mit der Installation vertraut zu machen.
 Lesen Sie alle Hinweise, Vorsichtsmaßnahmen und Warnhinweise, damit die ordnungsgemäße und

sichere Installation des Kits gewährleistet ist.

PAGE 45 63998 Rev. C1

Sicherheitsmaßnahmen

Es folgen einige allgemeine Sicherheitsmaßnahmen, die jeder Benutzer einer Winde kennen sollte. Die
wichtigste Regel überhaupt ist jedoch die VERWENDUNG DES GESUNDEN MENSCHENVERSTANDS.

Das Lesen dieser Regeln nimmt nur wenige Minuten in Anspruch, kann das Bedienpersonal jedoch auf
vermeidbare gefährliche Praktiken und auf Vorsichtsmaßnahmen zur eigenen Sicherheit und zur Sicherheit
anderer hinweisen. Häufige Tests und regelmäßige Inspektionen der Geräte sowie eine bewusste Einhaltung
der Sicherheitsmaßnahmen können Leben retten und Zeit und Kosten sparen.

ACHTUNG

GEFAHR DURCH BEWEGLICHE TEILE

Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen.

So lassen sich Verletzungen an den Händen und Fingern vermeiden:

• Während der Installation, des Betriebs und beim Ab- und Aufspulen den Kontakt mit dem Drahtseil, der Öse, dem
Haken und der Seilführung vermeiden.

• Vorsicht beim Umgang mit Haken und Drahtseil während des Spulvorgangs!

• Beim Auf- und Abspulen, während der Installation oder während des Betriebs immer den mitgelieferten Hakengurt
verwenden, um Verletzungen an den Händen und Fingern zu vermeiden.

ACHTUNG

Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen.

• Nicht als Hebevorrichtung oder zum Aufhängen einer Last verwenden.

• Nicht als Lift oder zur Beförderung von Personen verwenden.

PAGE 46 63998 Rev. C1

STURZ- ODER QUETSCHGEFAHR

Sicherheitsmaßnahmen – Fortsetzung

VORSICHT

GEFAHR DURCH BEWEGLICHE TEILE

Die Nichtbeachtung dieser Anweisungen kann zu leichten bis mäßigen Verletzungen führen.

Allgemeine Sicherheitsmaßnahmen:

• Machen Sie sich stets mit der Winde vertraut: Nehmen Sie sich die Zeit, um sich anhand der im Lieferumfang

enthaltenen Installations- und Bedienungsanweisungen sowie der Richtlinien zur Windentechnik mit der Funktionsweise
und dem Windenbetrieb vollständig vertraut zu machen.

• Nur Personen, die mindestens 16 Jahre alt sind, dürfen diese Winde in Betrieb nehmen.

• Winde niemals unter Alkohol-, Drogen- oder Medikamenteneinfluss in Betrieb nehmen.

• Die Nennkapazität der Winde bzw. des Drahtseils nicht überschreiten. Zur Reduzierung der Last sind eine

Umlenkrolle und ein zweifach geschertes Seil zu verwenden.

Sicherheitsmaßnahmen bei der Installation:

• Die Befestigungsstelle sollte immer fest genug sein, um der maximalen Nennleistung der Winde standhalten zu

können.

• Nur vom Hersteller genehmigte Schalter, Fernsteuerungen, Zubehörteile und Installationskomponenten verwenden.

• Nur hochwertige Metallteile (mind. Grade 5) und keine Schweißbolzen oder Bolzen verwenden, die länger als die vom

Hersteller gelieferten Teile sind.

• Bei der Installation sollten die Montage und Befestigung von Haken und Öse immer vor der Verdrahtung der Winde
erfolgen.

• Seilführung immer so positionieren, dass das Warnetikett nach oben zeigt.

• Das Drahtseil muss immer entsprechend den Rotationsangaben auf dem Trommelaufkleber aufgespult werden. Für

die Funktion der Automatikbremse (wenn vorhanden) und für die richtige Ausrichtung bei der Installation erforderlich.

• Drahtseil vor Inbetriebnahme immer dehnen und unter Last neu aufspulen. Ein fest aufgespultes Drahtseil reduziert
das Risiko, dass sich die Drahtseillagen lockern und hängen bleiben oder Schäden verursachen.

Sicherheitsmaßnahmen beim Windenbetrieb:

• Vor Inbetriebnahme der Winde immer die Montage der Winde und den Zustand des Drahtseils prüfen. Ausgefranste,

geknickte oder beschädigte Drahtseile müssen umgehend ausgetauscht werden. Eine lockere oder unzureichende
Windeninstallation muss umgehend behoben werden.

• Drahtseil niemals am Drahtseil einhaken. Dadurch wird das Drahtseil beschädigt. Immer eine Kette, ein Drahtseil

oder eine sonstige Schutzvorrichtung (z.B. für Bäume) mit dem Anker verwenden.

• Vor Inbetriebnahme der Winde sind alle Objekte zu entfernen, die den sicheren Windenbetrieb beeinträchtigen

könnten.

• Nehmen Sie sich Zeit beim Abspannen zur Vorbereitung des Aufspulvorgangs.

• Sicherstellen, dass der gewählte Anker der Last standhalten kann und dass weder der Riemen noch die Kette

verrutschen können.

• Kupplung bei belasteter Winde, gespanntem Seil oder sich bewegender Seiltrommel nicht ein- oder ausrasten lassen.

• Beim Abspannen immer möglichst viel Drahtseil abspulen. Seil zweifach scheren oder weit entfernten Ankerpunkt

wählen.

• Winde niemals mit weniger als 5 Drahtseilwicklungen um die Trommel herum in Betrieb nehmen. Das Seil könnte

sich von der Trommel lösen.

• Während des Betriebs Abstand von Drahtseil und Last halten.

• Niemals Seil oder Haken berühren, wenn diese unter Spannung stehen.

• Während des Windenbetriebs weder Drahtseil noch Haken berühren, oder wenn jemand anderes die Steuerung der

Winde übernommen hat.

• Bei angeschlossener Fernsteuerung weder Drahtseil noch Haken berühren.

• Abstand zum Drahtseil und der Last halten und andere Person während des Windenbetriebs fern halten.

• Bedienpersonal und in der Nähe befindliche Personen müssen sich der Stabilität von Fahrzeug und Last während des

Windenbetriebs bewusst sein.

• Fernsteuerungskabel immer von der Trommel, dem Drahtseil und beim Abspannen fern halten. Auf rissige, geknickte

oder ausgefranste Drähte oder lockere Anschlüsse prüfen. Bei Beschädigung ersetzen.

PAGE 47 63998 Rev. C1

Sicherheitsmaßnahmen – Fortsetzung

VORSICHT

SCHNITTVERLETZUNGS- UND VERBRENNUNGSGEFAHR

Die Nichtbeachtung dieser Anweisungen kann zu leichten oder mäßigen Verletzungen führen.

So lassen sich Verletzungen an den Händen und Fingern vermeiden:

• Bei der Handhabung des Drahtseils stets schwere Lederhandschuhe tragen.

• Drahtseil nie durch die Hände gleiten lassen.

• Während des Windenbetriebs und nach Verwendung der Winde immer auf möglicherweise heiße Flächen in der Nähe

des Windenmotors, der Trommel oder des Drahtseils achten.

VORSICHT

Gefahr durch bewegliche Teile

Die Nichtbeachtung dieser Anweisungen kann zu leichten bis mäßigen Verletzungen führen.

• Nie die Hakenspitze oder den Riegel belasten. Nur die Hakenmitte belasten.

• Verworfene Haken bzw. Haken mit einer verbreiterten Durchlassöffnung nicht verwenden.

HINWEIS

SO LASSEN SICH SCHÄDEN AN DER WINDE UND AN DEN GERÄTEN VERMEIDEN:

• Das Einziehen des Drahtseils von der Seite ist zu vermeiden, da sich das Seil an einem Ende der Trommel ansammeln

kann. Bei Nichtbeachtung dieser Anweisung können Schäden am Drahtseil oder der Winde entstehen.

• Immer darauf achten, dass die Kupplung vollkommen ein- oder ausgerastet ist.

• Winde niemals zum Schleppen anderer Fahrzeuge verwenden. Schocklasten können die Leistungsfähigkeit des

Drahtseils und der Winde kurzzeitig überschreiten.

• Immer darauf achten, dass das Chassis bei der Verankerung des Fahrzeugs während des Windenbetriebs nicht
beschädigt wird.

• Drahtseil unter Last immer nur langsam einziehen. Schocklasten können die Leistungsfähigkeit des Drahtseils und der
Winde kurzzeitig überschreiten.

• Winde nicht zur Sicherung der Last während des Transports verwenden.

• Winde niemals in Wasser eintauchen.

• Winde an einem geschützten, sauberen, trockenen Ort lagern.

Bestellnummern und Anschlüsse der Works 4700

BESTELLNUMMERN

604700 12-V-Gleichstrom-Nutzwinde (Nr. 4700)

64008 12-V-Gleichstrom-Nutzwinde (Nr. 4700) – International

PAGE 48 63998 Rev. C1

Einzelteile

Die WARN Works® Nutzwinde 4700 besteht aus den folgenden Hauptkomponenten.

1

4

5

3

2

6

1. Works-Winde 4700 2. Fernschalter mit 3,7 m langem Kabel
3 GuBseilfenster 4. Zwei 1,8 m lange Kabel (6 GA)
5 Riegel und Hakengurt 6. Montageteile

PAGE 49 63998 Rev. C1

Technische Daten der Works-Winde 4700

LEISTUNGSMERKMALE

Zugkapazität 2.130 kg Bremse Dynamische und mechanische Bremse
Schalter Fernschalter mit 3,7 m langem Kabel Garantie Eingeschränkte Garantie für 1 Jahr
Motor Dauermagnet Drahtseil 6,35 mm dick und 18,3 m lang
PS 1,9 PS – 7,5 cm Durchmesser Trommeldurchmesser 6,35 cm
Leistung 12 Volt Gleichspannung Seilführung GuBseilfenster
Getriebe: Dreistufiges Planetenradgetriebe Anordnung der

Übersetzungsverhältnis 216:01 Elektrische Kabel Zwei 1,8 m lange Kabel (6 GA)
Kupplung Multidirektionale Kupplung (Hebel) Gewicht 19,1 kg

4 Löcher

Montageöffnungen

Leistungsdaten der Works-Winde 4700

LEISTUNGSDATEN: 4700

Last Strom Geschwindigkei

t

Lbs. Kg Amps Fuß /min M/min

0 0 47 17.9 5.5
1000 453.6 82 12.8 3.9
2000 907.2 150 10.8 3.3
3000 1360.8 212 8.1 2.5
4000 1814.4 277 5.8 1.8
4700 2132 322 4.3 1.3

Zugkraft je Seillage

Lage lbs. kg

1 4700 2130
2 3980 1800
3 3450 1560
4 3041 1380
5 2720 1230

Abmessungen der Works-Winde 4700

PAGE 50 63998 Rev. C1

Installation der Winde an einem festen Standort

Vorsicht

Gefahr durch Geräteversagen

Die Nichtbeachtung dieser Anweisungen kann zu leichten oder mäßigen

Verletzungen führen.

 Wählen Sie einen Montageplatz, der ausreichend stabil ist, um den Lasten standzuhalten, die

Sie ziehen möchten.

Die 4700 kann unter Verwendung der Montageöffnungen für die Winde an einem festen Standort
angebracht werden. Wählen Sie zunächst einen Montageplatz, der ausreichend stabil ist, um den Lasten
standzuhalten, die Sie ziehen möchten.

Bohren Sie nun 4 Löcher gemäß den Angaben in der Abbildung unten.

Anordnung der Montageöffnungen

3/8" [9.52 mm] DIA (4 plcs)

4.5"

[114mm]

PAGE 51 63998 Rev. C1

4.12"

[105mm]

Installation der Winde an einem festen Standort – Fortsetzung

Befestigen Sie die Winde immer wie folgt:

▫ an einer flachen, sicheren Stelle (mind. 4,8 mm dicker Stahl).
▫ mit drei 3/8-Zoll-Sicherungsscheiben.
▫ mit drei 3/8-18 x 1-Zoll-Sechskant-Kopfschrauben (SAE Grade 5 oder besser).
▫ mit auf 41-47 Nm festgezogenen Schrauben.

Die Schrauben müssen u.U. je nach Dicke des Materials, an dem die Winde angebracht werden soll, länger
als oben angegeben sein.

Bedienungsanleitung

Achtung

Elektroschockgefahr

Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen.

Installieren Sie das Batteriekabel mit der roten Klemme am positiven Anschluss und der schwarzen Klemme
am negativen Anschluss der Batterie.

Achten Sie darauf, dass alle Anschlüsse sauber sind und fest sitzen.

Vor Inbetriebnahme der Winde sind folgende Punkte zu prüfen:
Die Verkabelung aller Komponenten wurde richtig vorgenommen.

Es liegen keine Kabel oder Anschlussklemmen frei. Alle frei liegenden Stellen sind mit Manschetten,
Isolationsmaterial, Schrumpffolie oder Klebeband abgedeckt.

 Verlegen Sie keine Kabel und Drähte über scharfe Kanten.
 Verlegen Sie keine Kabel und Drähte durch oder in der Nähe von beweglichen Teilen.
 Lesen und beachten Sie alle Anweisungen zur Verkabelung in der Bedienungsanleitung.
 Isolieren und schützen Sie alle frei liegenden Kabel und elektrischen Anschlüsse.

PAGE 52 63998 Rev. C1

Bedienungsanleitung – Fortsetzung

VERWENDUNG DES HANDSTEUERGERÄTS (FERNSTEUERUNG)

Das Handsteuergerät für die Fernsteuerung ist fest mit der Winde verdrahtet und kann an einem von der
Winde entfernt liegenden Ort oder mit dem an der Trägerplatte angeschlossenen Steuergerät in Betrieb
genommen werden.

Drücken Sie auf die schwarze Taste, um das Drahtseil von der Trommel zu spulen. Drücken Sie auf die weiße
Taste, um das Drahtseil auf die Trommel zu spulen.

ABSPULEN AUFSPULEN

PAGE 53 63998 Rev. C1

Bedienungsanleitung – Fortsetzung

KUPPLUNGSBETRIEB

Achtung

Gefahr einer Windenfehlfunktion

Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen oder Sachschäden

führen.

 Die Kupplung darf bei belasteter Winde oder belastetem Drahtseil nie ein- oder ausgerastet

werden.

Bei eingerasteter Kupplung ist das Getriebe mit der Seiltrommel verbunden. Unter Umständen wird jetzt
schon Kraft vom Windenmotor übertragen. Im Leerlauf (Seilfreilauf) besteht keine Verbindung zwischen dem
Getriebe und der Seiltrommel. Die Trommel dreht sich somit ungehindert. Der Hebel auf dem Motor steuert
die Kupplungsposition. Die Kupplung sollte über den Hebel immer nur voll eingerastet sein oder sich
ungehindert im Leerlauf befinden. Nur so können Schäden vermieden werden.

Eingerastet Nicht eingerastet – Freilauf

PAGE 54 63998 Rev. C1

Bedienungsanleitung – Fortsetzung

ABSPULEN

Beim Freilauf handelt es sich generell um die schnellste und einfachste Methode, das Drahtseil abzuspulen.
Bevor das Drahtseil im Freilauf von der Winde gespult wird, sollte so viel Seil abgerollt werden, dass jegliche
Spannung vor Ausrasten der Kupplung entfernt wird. Spulen Sie nun per Hand genug Seil für den
Windenbetrieb ab.

VORSICHT

Verletzungsgefahr

Die Nichtbeachtung dieser Anweisungen kann zu leichten oder mäßigen Verletzungen

führen.

 Tragen Sie bei der Handhabung des Drahtseils stets schwere Lederhandschuhe.
 Der Windenbetrieb mit weniger als 5 Drahtseilwicklungen um die Trommel wird nicht empfohlen.

DEHNUNG DES DRAHTSEILS

Die Lebensdauer des Drahtseils ist direkt proportional zur Seilpflege und Einsatzhäufigkeit. Beim ersten
Einsatz muss ein neues Drahtseil unter einer Last von mindestens 227 kg auf die Trommel gespult werden.
Spulen Sie das Drahtseil bis auf 5 Umwicklungen von der Trommel und ziehen Sie das Seil mit einer Last von
mindestens 227 kg ein. Dadurch wird das neue Drahtseil gedehnt und eine gute Umwicklung der Trommel
gewährleistet. Bei Nichtbeachtung dieser Anweisung können die äußeren Wickelschichten die darunter
liegenden Schichten und Wicklungen belasten und das Drahtseil beschädigen.

Achtung

Gefahr durch bewegliche Teile

Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen

führen.

 Während der Installation, des Betriebs und beim Ab- und Aufspulen den Kontakt mit

dem Drahtseil, der Öse, dem Haken und der Seilführung vermeiden.

 Beim Auf- und Abspulen, während der Installation oder während des Betriebs immer

den mitgelieferten Hakengurt verwenden, um Verletzungen an den Händen und
Fingern zu vermeiden.

PAGE 55 63998 Rev. C1

Bedienungsanleitung – Fortsetzung

AUFSPULEN UNTER LAST

 Das Drahtseil muss immer entsprechend den Angaben auf dem Windenaufkleber von unten auf die

Trommel aufgespult werden.

 Ziehen Sie das Drahtseil gleichmäßig ein und legen Sie es fest um die Trommel. Dadurch wird

verhindert, dass die äußeren Wickelschichten die darunter liegenden Schichten und Wicklungen und
somit das Drahtseil beschädigen.

 Vermeiden Sie Stoßbelastungen beim Spulen, indem Sie ab und zu den Steuerschalter verwenden,

um lockere Seilabschnitte einzuziehen. Stoßbelastungen können die Nennwerte der Winde und des
Drahtseils kurzzeitig weit überschreiten.

AUFSPULEN OHNE LAST

 Mit Unterstützung: Lassen Sie das Hilfspersonal den Haken mit einem Hakengurt halten,

wobei diese Person das Seil ohne Unterbrechung und möglichst stark spannt. Unter
Aufrechterhaltung der Spannung sollte diese Person nun auf die Winde zugehen, während Sie
das Drahtseil unter Verwendung des Steuerschalters aufspulen. Lassen Sie den Schalter los,
wenn der Haken mindestens 1,2 m von der Führungsöffnung entfernt ist. Spulen Sie nun zu
Lagerzwecken das restliche Seil auf.

 Ohne Unterstützung: Legen Sie das Drahtseil so, dass es beim Aufspulen weder geknickt wird

oder hängen bleiben kann. Vergewissern Sie sich, dass die Seillagen um die Trommel fest und
gleichmäßig angeordnet sind. Spulen Sie so viel Seil auf, bis die nächste Lage um die Trommel
voll ist. Ziehen Sie diese Seillage fest und gerade. Wiederholen Sie diesen Vorgang, bis der
Haken mindestens 1,2 m von der Führungsöffnung entfernt ist. Spulen Sie nun zu Lagerzwecken
das restliche Seil auf.

AUFSPULEN DES RESTSEILS ZU LAGERZWECKEN

Vermeiden Sie den Kontakt mit dem Drahtseil, Haken und der Öffnung der Seilführung. Beim Spulen ohne
Last ist immer ein Riemen mit dem Haken zu verwenden. Ziehen Sie das restliche Seil behutsam ein und
entfernen Sie lockere Wicklungen durch langsame Windenbewegungen mit dem Steuerschalter. Befestigen
Sie den Haken an einem geeigneten Punkt in der Nähe der Winde. Achten Sie darauf, dass das Seil dabei
nicht zu fest angezogen wird, da sonst Schäden am Drahtseil oder an der Hakenverankerung entstehen
können.

ABSPANNEN

 Spulen Sie bei der Vorbereitung von Abspannaufgaben immer möglichst viel Drahtseil ab. Wählen Sie

einen Ankerpunkt, der möglichst weit entfernt liegt. Dadurch erhält die Winde ihre größte Zugkraft.

 Beim Abspannen mit einem doppelten Seil und einer Umlenkrolle wird die Belastung der Winde auf die

Hälfte reduziert, ohne dass die Abspulgeschwindigkeit dadurch wesentlich beeinträchtigt wird.

 Natürliche Ankerpunkte wie Bäume, Baumstümpfe und Felsen bieten sich (wenn vorhanden) besonders

an. Bringen Sie die Kette, das Drahtseil oder eine sonstige Schutzvorrichtung (z.B. für Bäume) möglichst
weit unten um den Ankerpunkt herum an, damit der Anker nicht nach unten gezogen wird. Wenn sich
mehrere Ankerpunkte anbieten, die jedoch einzeln nicht stark genug wären, können diese einzelnen
Anker auch zusammengebunden eingesetzt werden.

PAGE 56 63998 Rev. C1

Bedienungsanleitung – Fortsetzung

ÜBERLASTUNG/ÜBERHITZUNG

Die Winde ist für Aussetzbetrieb vorgesehen. Sie darf nicht eingesetzt werden, wenn der Motor auf eine

niedrige Drehzahl geschaltet wird. Sinkt die Drehzahl, so dass Gefahr besteht, dass der Motor bald
stehen bleibt, kann sich die Winde sehr schnell aufheizen und den Motor beschädigen. Die
Abspannung mit zwei Seilen reduziert die Stromaufnahme vom Motor und gewährleistet längere
Betriebsintervalle (siehe Abschnitt „Abspannen“).

Wartung und Garantie

WARTUNG

 Die Winde muss nicht geschmiert werden.
 Prüfen Sie das Drahtseil vor und nach dem Windenbetrieb. Ersetzen Sie das Drahtseil bei Beschädigung

durch ein neues Seil.

GARANTIE

(siehe Garantieblatt im Lieferumfang der Winde)

- oder -

Setzen Sie sich bei verlorenem Garantieblatt mit Warn unter der

folgenden Anschrift in Verbindung:

Warn Industries, Inc.

Customer Service Dept.

12900 SE Capps Road

Clackamas, Oregon 97015-8903, USA.

USA:

Tel.: [phone] oder +1 800.543.9276 (nur USA)

Fax: [phone]

International:

Tel.: [phone]

Fax: [phone]

PAGE 57 63998 Rev. C1

MANUALE D’USO DEL VERRICELLO

Verricello multiuso WARN Works® 4700

Numero Pezzo: 604700, 64009

La sicurezza personale e quella delle persone circostanti è molto importante. Per aiutare a prendere decisioni informate riguardo alla
sicurezza, abbiamo fornito istruzioni per l’installazione e l’uso, oltre ad altre informazioni, tramite le etichette e il presente manuale. Tali
informazioni segnalano potenziali rischi di lesione alla propria persona e ad altri. È impossibile mettere in guardia su tutti i rischi potenziali
associati con questo prodotto e l'utente deve sempre esercitare il proprio buonsenso.

L’INSTALLAZIONE E USO NEGLIGENTI DEL VERRICELLO POSSONO PROVOCARE LESIONI GRAVI O DANNEGGIARE
L’APPARECCHIATURA. PRIMA DI INSTALLARE E UTILIZZARE QUESTO PRODOTTO, LEGGERE E COMPRENDERE TUTTE LE
PRECAUZIONI DI SICUREZZA E LE ISTRUZIONI OPERATIVE.
Il manuale identifica pericoli potenziali e contiene importanti messaggi per aiutare l’utente e altri a evitare lesioni gravi o la morte.
AVVERTENZA e ATTENZIONE sono segnalazioni indicative del livello di pericolo. Le segnalazioni indicano quanto segue:

AVVERTENZA indica un pericolo che

forniti.

ATTENZIONE indica un pericolo che

Il manuale usa
carattere generale che richiedono particolare attenzione.

AVVISO

PAGE 58 63998 Rev. C1

per richiamare l’attenzione su importanti informazioni meccaniche e Nota: per sottolineare informazioni di

potrebbe

può

causare lesioni leggere o moderate, se non vengono seguiti i consigli forniti.

causare lesioni gravi o la morte, se non vengono seguiti i consigli

Descrizione del prodotto: Verricello multiuso WARN Works® 4700

Il verricello multiuso WARN Works® 4700 è un potente strumento di trazione. Questo verricello compatto
alimentato da corrente alternata a 12 V ha una potenza di trazione di 4.700 libbre/2.130 kg.

Introduzione

Grazie per avere scelto il verricello WARN Works® in risposta alle vostre esigenze generali di trazione. Tutti i
prodotti WARN Works® sono stati progettati e fabbricati per fornire molti anni d’uso senza problemi. Per
riferimento futuro, annotate le informazioni seguenti:

Modello/Numero pezzo:

Data di acquisto:

Prima di iniziare

 Leggere completamente le istruzioni per familiarizzarsi con il processo d’installazione.
 Per accertarsi che il kit venga installato in modo corretto e sicuro, studiare tutte le note, le indicazione di

attenzione e le avvertenze.

PAGE 59 63998 Rev. C1

Precauzioni per la sicurezza

Quelle che seguono sono istruzioni per la sicurezza che ogni operatore di verricelli deve conoscere. Oltre alle
regole specifiche elencate qui, la regola più importante di tutte è – USARE IL BUONSENSO.

Alcuni minuti trascorsi a leggere queste regole possono rendere l’operatore consapevole di pratiche

pericolose da evitare o di precauzioni da prendere per la sicurezza personale e quella degli altri. Esami
frequenti e ispezioni periodiche dell’apparecchiatura, come pure l’osservanza coscienziosa delle norme di
sicurezza, possono salvare la vita e far risparmiare tempo e denaro.

AVVERTENZA

PERICOLO DI IMPIGLIAMENTO NELLE PARTI IN MOVIMENTO

La mancata osservanza delle istruzioni può risultare in lesioni gravi o morte.

Per evitare lesioni alle mani o alle dita.

• Tenere sempre le mani lontano dalla fune metallica, dall’anello di aggancio, dal gancio e dall’apertura passacavo, sia
durante l’installazione che durante il funzionamento e quando si avvolge o svolge la fune.

• Maneggiare sempre il gancio e la fune metallica con estrema cautela durante le operazioni di svolgimento.

• Per evitare lesioni alle mani o alle dita, usare sempre le cinghie a gancio in dotazione quando si avvolge o svolge la
fune e durante l’installazione o il funzionamento.

AVVERTENZA

PERICOLO DI CADUTA O SCHIACCIAMENTO

La mancata osservanza delle istruzioni può risultare in lesioni gravi o morte.

• Non usare mai come argano sospeso o per tenere dei pesi in sospeso.

• Non usare mai per sollevare o trasportare persone.

PAGE 60 63998 Rev. C1

Precauzioni per la sicurezza - segue

ATTENZIONE

PERICOLO DI IMPIGLIAMENTO NELLE PARTI IN MOVIMENTO

La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di entità moderata.

Sicurezza in generale:

• Familiarizzarsi sempre con il verricello: Impiegare il tempo necessario per leggere e assimilare completamente l’accluso
manuale di installazione e funzionamento e la guida alle tecniche di base sull’uso dei verricelli, per familiarizzarsi con il
verricello e il suo uso.

• Le persone di meno di 16 anni d’età non devono mai usare questo verricello.

• Non si deve mai usare il verricello sotto l’influsso di droghe, in stato di ebbrezza o sotto l’effetto di medicine.

• Non superare mai la capacità nominale del verricello o della corda. Per ridurre il carico di trazione raddoppiare la corda
usando una pastecca.

Sicurezza in installazione:

• Scegliere sempre una posizione di installazione sufficientemente forte da sopportare la capacità massima di trazione del
verricello.

• Usare sempre interruttori, comandi a distanza, accessori e componenti per l’installazione che sono approvati dalla fabbrica.

• Usare sempre articoli metallici di grado 5 o migliore, non saldare mai i bulloni e non usare mai bulloni più lunghi di quelli in
dotazione dalla fabbrica.

• Durante l’installazione, completare sempre il montaggio del verricello e l’allacciamento del gancio al suo anello prima di
effettuare il collegamento dei conduttori.

• Posizionare sempre il passacavo con l’etichetta di AVVERTENZA rivolta in alto.

• Avvolgere sempre la fune metallica sul tamburo come indicato dalla decalcomania di rotazione del tamburo sul verricello.
Richiesto per il funzionamento del freno automatico (se in dotazione) e per il corretto orientamento d'installazione.

• Stirare sempre la fune metallica e riavvolgerla sotto carico prima dell’uso. Una fune metallica avvolta strettamente riduce il
rischi di “legatura”, cioè l’infilarsi della fune metallica in uno strato inferiore allentato, dove può impigliarsi in se stessa e
danneggiarsi.

Sicurezza nell’uso del verricello:

• Prima di azionare il verricello, ispezionarne sempre l’installazione e controllare le condizioni della fune metallica. Una fune
metallica sfrangiata, piegata o danneggiata deve essere sostituita immediatamente. Un’installazione del verricello allentata o
danneggiata deve essere corretta immediatamente.

• Non agganciare mai la fune su se stessa. Così facendo si danneggia la fune metallica. Utilizzare sempre sull’ancoraggio una
catena di aggancio, una fune metallica di aggancio o un elemento di protezione per tronchi d’albero.

• Prima di usare il verricello, togliere sempre qualsiasi oggetto che possa interferire con la sicurezza del suo funzionamento.

• Lavorare sempre senza fretta quando si prepara l’allestimento per usare il verricello.

• Accertarsi sempre che il punto di ancoraggio scelto sia capace di sopportare il carico e che la cinghia o catena usate non
scivolino.

• Non innestare o staccare mai la frizione se il verricello è sotto carico, la fune metallica è in tensione o il suo tamburo si sta
muovendo.

• Nell’allestire la fune, svolgere sempre la maggior lunghezza possibile. Raddoppiare la fune o scegliere un punto di
ancoraggio lontano.

• Non usare mai il verricello in trazione con meno di 5 avvolgimenti di fune sul tamburo perché la fune potrebbe staccarsi dal
tamburo.

• Durante l’uso, tenersi sempre distanti dalla fune metallica e dal carico .

• Non toccare mai la fune metallica o il gancio durante la trazione o sotto carico.

• Non toccare mai la fune metallica o il gancio mentre qualcun altro è in controllo dell'interruttore o durante le operazioni di
trazione.

• Non toccare mai la fune metallica o il gancio quando il comando a distanza è inserito nel verricello.

• Quando si usa il verricello, tenersi sempre distanti dalla fune metallica e dal carico, e assicurarsi che gli altri stiano lontani.

• Richiedere sempre che l’operatore e chi sta assistendo siano consapevoli della stabilità del veicolo e/o carico che si sta
traendo.

• Tenere sempre il cavo del comando a distanza lontano dal tamburo, dalla fune metallica e dall’imbracatura. Ispezionare per
verificare che non ci siano conduttori tagliati, pinzati o sfrangiati o connessioni allentate. Sostituire, se danneggiato.

PAGE 61 63998 Rev. C1

Precauzioni di sicurezza -- segue

ATTENZIONE

PERICOLO DI TAGLIO E BRUCIATURA

La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di entità moderata.

Per evitare lesioni alle mani o alle dita:

• Durante la manipolazione della fune metallica, indossare sempre robusti guanti di pelle.

• Non far mai scivolare la fune metallica tra le mani.

• Essere sempre consapevoli della possibilità che ci siano superfici molto calde sul motore del verricello, sul tamburo o

sulla fune metallica, durante o dopo l'uso del verricello.

ATTENZIONE

Pericolo di impigliamento nelle parti in movimento

La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di entità moderata.

Non porre mai il carico sulla punta del gancio o sull’elemento di chiusura. Porre il carico solo alla parte centrale del

•

gancio.
Non usare mai un gancio la cui apertura si sia allargata o la cui punta si sia piegata o torta.

•

AVVISO

EVITARE DANNI AL VERRICELLO E ALLE ATTREZZATURE

• Evitare sempre di tirare dallo stesso lato perché così facendo si accumula la fune metallica tutta su un’estremità del
tamburo. Ciò può danneggiare la fune metallica o il verricello.

• Accertarsi sempre che la frizione sia completamente innestata o disinnestata.

• Non usare mai il verricello per trainare un altro veicolo. I carichi istantanei possono momentaneamente superare la
capacità della fune metallica e del verricello.

• Fare sempre attenzione a non danneggiare il telaio quando si ancora il veicolo nel corso di un’operazione con il
verricello.

• Non dare mai “strattoni" alla fune metallica sotto carico. I carichi istantanei possono momentaneamente superare la
capacità della fune metallica o del verricello.

• Non utilizzare mai il verricello per fissare i carichi durante il trasporto.

• Non sommergere mai il verricello sott’acqua.

• Conservare sempre il verricello in un’area riparata, pulita e asciutta.

Numero pezzo e terminali cavo per il Works 4700

Numero pezzo

604700 Verricello di servizio da 4700 libbre a 12 V c.c.

64009 Verricello di servizio 4700 libbre a 12 V c.c. per il mercato internazionale

PAGE 62 63998 Rev. C1

Distinta pezzi

Il verricello multiuso WARN Works® 4700 è composto dai seguenti elementi principali.

1

4

5

3

2

6

1. Unità verricello Works 4700 2. Interruttore a distanza con 12 piedi (3,7 m) di cavo

3. Guida; Cubia “a bocca” 4. 2 cavi da 6 piedi (1,8 m) di misura 6

5. Gancio a chiusura e cinghia del gancio 6. Predisposizione per il montaggio fisso

PAGE 63 63998 Rev. C1

Dati tecnici del Works 4700

CARATTERISTICHE

Capacità di trazione Freno 4700 libbre (2130 kg) Frenata dinamica e meccanica
Tipo interruttore Garanzia Interruttore a distanza con 12 piedi (3,7

m) di cavo

Motore Magnete permanente Fune metallica 1/4 di pollice X 60 piedi

HP Diametro tamburo 1,9 HP 3 pollici di diametro 2,5 pollici (6,35 cm)
Alimentazione Guida uscita cavo 12 V c.c. Cubia “a bocca”
Treno ingranaggi Disposizione fori Planetario a 3 stadi 4 fori
Rapporto di

trasmissione
Frizione Peso Multidirezionale a leva 42 libbre (19,1 kg)

Limitata di 1 anno

(6,35mm X 18,3 m)

Conduttori elettrici 2 cavi da 6 piedi (1,8 m) di misura 6 216:01

Dati di performance del Works 4700

DATI DI PERFORMANCE 4700

Carico Corrente Velocità Forza di trazione secondo strato

fune metallica

Lbs. Kg Amps Ft/min M/min

0 0 47 17.9 5.5
1000 453.6 82 12.8 3.9
2000 907.2 150 3.3

10.8
3000 1360.8 212 8.1 2.5
4000 1814.4 277 5.8 1.8
4700 2132 322 4.3 1.3

Layer Libbre kg

1 4700 2130
2 3980 1800
3 3450 1560
4 3041 1380
5 2720 1230

Dimensioni del Works 4700

PAGE 64 63998 Rev. C1

Installazione del verricello in posizione fissa

Attenzione

Pericoli derivanti da guasto del verricello

La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di

entità moderata.

 Scegliere sempre una posizione di installazione in grado di sopportare il carico previsto per il

verricello.

Il 4700 può essere montato in posizione fissa utilizzando lo schema di fori predisposto per l’unità del
verricello. Per prima cosa, scegliere una posizione di installazione in grado di sopportare il carico previsto
per il verricello.

Quindi praticare 4 fori secondo le dimensioni specificate nel disegno sottostante.

Disposizione dei fori sulla piastra di montaggio

4.5"

[114mm]

3/8" [9.52 mm] DIA (4 plcs)

4.12"

PAGE 65 63998 Rev. C1

[105mm]

Installazione del verricello in posizione fissa - segue

Per fissare il verricello in modo sicuro usare sempre:

▫ Una posizione piana e sicura su piastra di acciaio dello spessore minimo di 4,8 mm (3/16 di

pollice).

▫ 4 rosette di sicurezza da 3/8 di pollice.
▫ 4 bulloni senza dado a testa esagonale 3/8-18 x 1 pollice di lunghezza, qualità 5 o migliore.
▫ Torsione di serraggio dei bulloni di installazione pari a 41-47 N-m (30-35 piedi-libbra).

Può rendersi necessario l’impiego di bulloni di lunghezza maggiore a quella specificata sopra se il verricello
viene montato su di una struttura di spessore maggiore.

Istruzioni per l’uso

Avvertenza

Pericolo di scossa elettrica

La mancata osservanza delle istruzioni può risultare in lesioni gravi o morte.

 Installare i cavi della batteria collegando il conduttore rosso al polo positivo della batteria e quello

Prima di usare il verricello, verificare quanto segue:

nero al polo negativo.

 Controllare che tutte le connessioni siano pulite e sicure.

 Le connessioni dei vari elementi sono corrette.
 Non ci sono conduttori o terminali esposti; coprire eventuali punti esposti con piastre isolanti,

protezioni da terminali, tubi per dissipatori di calore o nastro isolante.

 Non posizionare i cavi elettrici contro spigoli vivi.
 Non fare passare i cavi elettrici attraverso o in vicinanza di elementi in movimento.
 Leggere e osservare le istruzioni di impianto contenute nel manuale per l’operatore.
 Isolare e proteggere tutti i conduttori e i terminali elettrici esposti.

PAGE 66 63998 Rev. C1

Istruzioni per l’uso - segue

USO DEL TELECOMANDO PENSILE

Il telecomando pensile è collegato al verricello con cavo fisso e può essere utilizzato a distanza dal verricello
stesso o tramite cavo ancorato alla piastra di trasporto.

Per svolgere la fune metallica dal tamburo, premere il pulsante nero di accensione svolgimento; ovvero,
premere il pulsante bianco di accensione avvolgimento per avvolgere la fune metallica sul tamburo.

ACCENSIONE SVOLGIMENTO ACCENSIONE AVVOLGIMENTO

PAGE 67 63998 Rev. C1

Istruzioni per l’uso - segue

USO DELLA FRIZIONE

Avvertenza

Pericoli derivanti dalla funzionalità del verricello

La mancata osservanza delle istruzioni può risultare in lesioni personali o danni alle

cose.

 Non innestare o disinnestare mai la frizione quando il verricello è sotto carico o la fune metallica è

in tensione.

Quando la frizione è innestata, l’ingranaggio è accoppiato con il tamburo della fune metallica ed è possibile
trasferire potenza dal motore del verricello. Quando la frizione è in avvolgimento libero, l’ingranaggio e il
tamburo della fune metallica non sono accoppiati, e il tamburo può ruotare liberamente. La posizione della
frizione è controllata dalla leva apposita situata sulla parte alta del motore. Per evitare danni, è sempre
necessario innestare o disinnestare completamente la leva della frizione.

Innestata Disinnestata – svolgimento libero

PAGE 68 63998 Rev. C1

Istruzioni per l’uso - segue

SVOLGIMENTO

Lo svolgimento libero è in genere il modo più rapido e più facile per svolgere la fune metallica. Prima di
svolgere liberamente la fune metallica dal verricello, e prima di disinnestare la frizione, far avanzare la fune
verso l’esterno di quanto basta per eliminare eventuali tensioni presenti nella fune stessa. Quindi svolgere
liberamente a mano la fune metallica del tanto necessario per l’operazione di sollevamento con il verricello.

ATTENZIONE

Pericolo di lesioni personali

La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di entità

moderata.

 Quando si maneggia la fune metallica, indossare sempre robusti guanti di pelle.
 Non azionare mai il verricello con meno di 5 giri di fune metallica intorno al tamburo.

STIRAMENTO DELLA FUNE METALLICA

La durata di una fune metallica è determinata dall’uso e dalla cura con cui viene trattata. La prima volta che
la si usa, la fune metallica deve essere avvolta sul tamburo con un carico minimo di 227 kg (500 libbre).
Svolgere la fune metallica fino a che non rimangano 5 giri intorno al tamburo, quindi azionare la fune
metallica tirandola verso l’interno con un carico di 227 kg (500 libbre) o più. Così facendo si stirerà la nuova
fune metallica e si otterrà un avvolgimento corretto della fune intorno al tamburo. La mancata osservanza di
questa procedura causerà la trafilatura degli strati esterni in quelli sottostanti, legando e danneggiando la
fune metallica.

Avvertenza

Pericolo di impigliamento nelle parti in movimento

La mancata osservanza delle istruzioni può risultare in lesioni gravi o morte.

 Tenere SEMPRE le mani lontano dalla fune metallica, dall’anello di aggancio, dal

gancio e dall’apertura passacavo, sia durante l’installazione che durante il
funzionamento e quando si avvolge o svolge la fune.

 Per evitare lesioni alle mani o alle dita, usare SEMPRE le cinghie a gancio in

dotazione quando si avvolge o svolge la fune e durante l’istallazione o il
funzionamento.

PAGE 69 63998 Rev. C1

Istruzioni per l’uso - segue

AVVOLGIMENTO CON CARICO

 La fune metallica deve sempre avvolgersi sul fondo del tamburo come indicato dalla decalcomania sul

verricello.

 Azionare la fune metallica avvolgendola sul tamburo in modo uniforme e serrato. Ciò impedisce agli

strati più esterni di fune avvolta di esercitare una tensione su quelli più interni, legando e
danneggiando la fune metallica.

 Evitare carichi a strappo durante l’avvolgimento, servendosi a intermittenza dell’interruttore di

comando per eliminare eventuali allentamenti della fune metallica. I carichi a strappo possono
eccedere di molto i valori nominali del verricello e della fune metallica.

AVVOLGIMENTO SENZA CARICO

 Assistito: Chiedere alla persona che assiste di tenere il gancio, mediante la cinghia, applicando la

tensione più uniforme possibile sulla fune metallica. Mantenendo la tensione, la persona che assiste
deve avvicinarsi al verricello mentre l’operatore aziona l’interruttore di comando per avvolgere la fune
metallica. Rilasciare l’interruttore quando il gancio si trova a un minimo di 1,2 m (4 piedi)
dall’apertura della guida. Avvolgere l’eccedenza per la conservazione.

 Senza assistenza: Disporre la fune metallica che deve essere avvolta in modo che non si attorcigli

o aggrovigli durante l’avvolgimento. Accertarsi che la fune metallica sul tamburo sia ben serrata e
disposta a strati uniformi. Avvolgere una lunghezza di fune metallica sufficiente a completare tutto lo
strato successivo sul tamburo. Stringere e spianare lo strato. Ripetere il procedimento finché il gancio
si trovi a un minimo di 1,2 m (4 piedi) dall’apertura della guida. Avvolgere l’eccedenza per la
conservazione.

AVVOLGIMENTO PER LA CONSERVAZIONE

Tenere le mani lontano dalla fune metallica, dal gancio e dall’apertura della guida. Per trattenere il gancio
durante l’avvolgimento senza carico, usare sempre la sua cinghia apposita. Azionare con cautela tirando
verso l’interno il resto della fune metallica, operando a scatti l’interruttore di comando per eliminare
l’allentamento residuo. Fissare il gancio a un punto di ancoraggio idoneo vicino al verricello. Fare attenzione
a non serrare eccessivamente la fune metallica, perché ciò potrebbe danneggiare la fune stessa o il punto di
ancoraggio.

ALLESTIMENTO DELLA FUNE

 Nell’allestire la fune, svolgere la maggiore lunghezza possibile. Scegliere un punto di ancoraggio

distante ma pratico; questo consente di ottenere la massima potenza di trazione.

 Un allestimento della fune a doppia linea con un blocco di presa riduce il carico sul verricello a metà,

senza perdita significativa della velocità di avvolgimento.

 Se disponibili, gli ancoraggi naturali, quali alberi, ceppi e rocce sono i più comodi. Fissare la catena

di aggancio, la fune metallica di aggancio o l’elemento di protezione per tronchi d’albero il più in
basso possibile per evitare di tirare l’ancoraggio verso il basso. Se sono disponibili diversi punti di
ancoraggio, ma questi non sono abbastanza robusti individualmente, si potrà fissare un cavo
metallico o una catena di aggancio intorno a diversi punti di ancoraggio, per formarne uno robusto
nell’insieme.

PAGE 70 63998 Rev. C1

Istruzioni per l’uso - segue

SOVRACCARICO/SURRISCALDAMENTO

Questo verricello è classificato per servizio intermittente. Non dovrà essere utilizzato con il motore rallentato

a un basso numero di giri. Quando il motore si avvicina alla velocità di stallo, si verifica un accumulo
di calore molto rapido che può danneggiare il motore. L’uso di doppia fune riduce l’assorbimento di
potenza da parte del motore e consente un uso continuo di maggiore durata (veder la sezione sul
collegamento della fune).

Manutenzione e garanzia

MANUTENZIONE

 Il verricello non richiede mai lubrificazione per tutta la sua durata.
 Ispezionare la fune metallica prima e dopo ciascuna operazione di sollevamento con il verricello.

Sostituirla se danneggiata.

GARANZIA

vedere il foglio separato allegato al verricello

-o-

in caso di foglio mancante, mettersi in contatto con:

Warn Industries, Inc.

Customer Service Dept.

12900 SE Capps Rd

Clackamas, OR 97015-8903.

Stati Uniti:

Telefono: 503.722.1200 o [phone] (solo USA)

Fax: [phone]

Altri Paesi:

Telefono: 503.722.3008

Fax: [phone]

PAGE 71 63998 Rev. C1

MANUALE D’USO DEL VERRICELLO

Verricello multiuso WARN Works® 4700

Numero Pezzo: 604700, 64009

La sicurezza personale e quella delle persone circostanti è molto importante. Per aiutare a prendere decisioni informate riguardo alla
sicurezza, abbiamo fornito istruzioni per l’installazione e l’uso, oltre ad altre informazioni, tramite le etichette e il presente manuale. Tali
informazioni segnalano potenziali rischi di lesione alla propria persona e ad altri. È impossibile mettere in guardia su tutti i rischi potenziali
associati con questo prodotto e l'utente deve sempre esercitare il proprio buonsenso.

L’INSTALLAZIONE E USO NEGLIGENTI DEL VERRICELLO POSSONO PROVOCARE LESIONI GRAVI O DANNEGGIARE
L’APPARECCHIATURA. PRIMA DI INSTALLARE E UTILIZZARE QUESTO PRODOTTO, LEGGERE E COMPRENDERE TUTTE LE
PRECAUZIONI DI SICUREZZA E LE ISTRUZIONI OPERATIVE.
Il manuale identifica pericoli potenziali e contiene importanti messaggi per aiutare l’utente e altri a evitare lesioni gravi o la morte.
AVVERTENZA e ATTENZIONE sono segnalazioni indicative del livello di pericolo. Le segnalazioni indicano quanto segue:

AVVERTENZA indica un pericolo che

forniti.

ATTENZIONE indica un pericolo che

Il manuale usa
carattere generale che richiedono particolare attenzione.

AVVISO

PAGE 72 63998 Rev. C1

per richiamare l’attenzione su importanti informazioni meccaniche e Nota: per sottolineare informazioni di

potrebbe

può

causare lesioni leggere o moderate, se non vengono seguiti i consigli forniti.

causare lesioni gravi o la morte, se non vengono seguiti i consigli

Descrizione del prodotto: Verricello multiuso WARN Works® 4700

Il verricello multiuso WARN Works® 4700 è un potente strumento di trazione. Questo verricello compatto
alimentato da corrente alternata a 12 V ha una potenza di trazione di 4.700 libbre/2.130 kg.

Introduzione

Grazie per avere scelto il verricello WARN Works® in risposta alle vostre esigenze generali di trazione. Tutti i
prodotti WARN Works® sono stati progettati e fabbricati per fornire molti anni d’uso senza problemi. Per
riferimento futuro, annotate le informazioni seguenti:

Modello/Numero pezzo:

Data di acquisto:

Prima di iniziare

 Leggere completamente le istruzioni per familiarizzarsi con il processo d’installazione.
 Per accertarsi che il kit venga installato in modo corretto e sicuro, studiare tutte le note, le indicazione di

attenzione e le avvertenze.

PAGE 73 63998 Rev. C1

Precauzioni per la sicurezza

Quelle che seguono sono istruzioni per la sicurezza che ogni operatore di verricelli deve conoscere. Oltre alle
regole specifiche elencate qui, la regola più importante di tutte è – USARE IL BUONSENSO.

Alcuni minuti trascorsi a leggere queste regole possono rendere l’operatore consapevole di pratiche

pericolose da evitare o di precauzioni da prendere per la sicurezza personale e quella degli altri. Esami
frequenti e ispezioni periodiche dell’apparecchiatura, come pure l’osservanza coscienziosa delle norme di
sicurezza, possono salvare la vita e far risparmiare tempo e denaro.

AVVERTENZA

PERICOLO DI IMPIGLIAMENTO NELLE PARTI IN MOVIMENTO

La mancata osservanza delle istruzioni può risultare in lesioni gravi o morte.

Per evitare lesioni alle mani o alle dita.

• Tenere sempre le mani lontano dalla fune metallica, dall’anello di aggancio, dal gancio e dall’apertura passacavo, sia
durante l’installazione che durante il funzionamento e quando si avvolge o svolge la fune.

• Maneggiare sempre il gancio e la fune metallica con estrema cautela durante le operazioni di svolgimento.

• Per evitare lesioni alle mani o alle dita, usare sempre le cinghie a gancio in dotazione quando si avvolge o svolge la
fune e durante l’installazione o il funzionamento.

AVVERTENZA

PERICOLO DI CADUTA O SCHIACCIAMENTO

La mancata osservanza delle istruzioni può risultare in lesioni gravi o morte.

• Non usare mai come argano sospeso o per tenere dei pesi in sospeso.

• Non usare mai per sollevare o trasportare persone.

PAGE 74 63998 Rev. C1

Precauzioni per la sicurezza - segue

ATTENZIONE

PERICOLO DI IMPIGLIAMENTO NELLE PARTI IN MOVIMENTO

La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di entità moderata.

Sicurezza in generale:

• Familiarizzarsi sempre con il verricello: Impiegare il tempo necessario per leggere e assimilare completamente l’accluso
manuale di installazione e funzionamento e la guida alle tecniche di base sull’uso dei verricelli, per familiarizzarsi con il
verricello e il suo uso.

• Le persone di meno di 16 anni d’età non devono mai usare questo verricello.

• Non si deve mai usare il verricello sotto l’influsso di droghe, in stato di ebbrezza o sotto l’effetto di medicine.

• Non superare mai la capacità nominale del verricello o della corda. Per ridurre il carico di trazione raddoppiare la corda
usando una pastecca.

Sicurezza in installazione:

• Scegliere sempre una posizione di installazione sufficientemente forte da sopportare la capacità massima di trazione del
verricello.

• Usare sempre interruttori, comandi a distanza, accessori e componenti per l’installazione che sono approvati dalla fabbrica.

• Usare sempre articoli metallici di grado 5 o migliore, non saldare mai i bulloni e non usare mai bulloni più lunghi di quelli in
dotazione dalla fabbrica.

• Durante l’installazione, completare sempre il montaggio del verricello e l’allacciamento del gancio al suo anello prima di
effettuare il collegamento dei conduttori.

• Posizionare sempre il passacavo con l’etichetta di AVVERTENZA rivolta in alto.

• Avvolgere sempre la fune metallica sul tamburo come indicato dalla decalcomania di rotazione del tamburo sul verricello.
Richiesto per il funzionamento del freno automatico (se in dotazione) e per il corretto orientamento d'installazione.

• Stirare sempre la fune metallica e riavvolgerla sotto carico prima dell’uso. Una fune metallica avvolta strettamente riduce il
rischi di “legatura”, cioè l’infilarsi della fune metallica in uno strato inferiore allentato, dove può impigliarsi in se stessa e
danneggiarsi.

Sicurezza nell’uso del verricello:

• Prima di azionare il verricello, ispezionarne sempre l’installazione e controllare le condizioni della fune metallica. Una fune
metallica sfrangiata, piegata o danneggiata deve essere sostituita immediatamente. Un’installazione del verricello allentata o
danneggiata deve essere corretta immediatamente.

• Non agganciare mai la fune su se stessa. Così facendo si danneggia la fune metallica. Utilizzare sempre sull’ancoraggio una
catena di aggancio, una fune metallica di aggancio o un elemento di protezione per tronchi d’albero.

• Prima di usare il verricello, togliere sempre qualsiasi oggetto che possa interferire con la sicurezza del suo funzionamento.

• Lavorare sempre senza fretta quando si prepara l’allestimento per usare il verricello.

• Accertarsi sempre che il punto di ancoraggio scelto sia capace di sopportare il carico e che la cinghia o catena usate non
scivolino.

• Non innestare o staccare mai la frizione se il verricello è sotto carico, la fune metallica è in tensione o il suo tamburo si sta
muovendo.

• Nell’allestire la fune, svolgere sempre la maggior lunghezza possibile. Raddoppiare la fune o scegliere un punto di
ancoraggio lontano.

• Non usare mai il verricello in trazione con meno di 5 avvolgimenti di fune sul tamburo perché la fune potrebbe staccarsi dal
tamburo.

• Durante l’uso, tenersi sempre distanti dalla fune metallica e dal carico .

• Non toccare mai la fune metallica o il gancio durante la trazione o sotto carico.

• Non toccare mai la fune metallica o il gancio mentre qualcun altro è in controllo dell'interruttore o durante le operazioni di
trazione.

• Non toccare mai la fune metallica o il gancio quando il comando a distanza è inserito nel verricello.

• Quando si usa il verricello, tenersi sempre distanti dalla fune metallica e dal carico, e assicurarsi che gli altri stiano lontani.

• Richiedere sempre che l’operatore e chi sta assistendo siano consapevoli della stabilità del veicolo e/o carico che si sta
traendo.

• Tenere sempre il cavo del comando a distanza lontano dal tamburo, dalla fune metallica e dall’imbracatura. Ispezionare per
verificare che non ci siano conduttori tagliati, pinzati o sfrangiati o connessioni allentate. Sostituire, se danneggiato.

PAGE 75 63998 Rev. C1

Precauzioni di sicurezza -- segue

ATTENZIONE

PERICOLO DI TAGLIO E BRUCIATURA

La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di entità moderata.

Per evitare lesioni alle mani o alle dita:

• Durante la manipolazione della fune metallica, indossare sempre robusti guanti di pelle.

• Non far mai scivolare la fune metallica tra le mani.

• Essere sempre consapevoli della possibilità che ci siano superfici molto calde sul motore del verricello, sul tamburo o

sulla fune metallica, durante o dopo l'uso del verricello.

ATTENZIONE

Pericolo di impigliamento nelle parti in movimento

La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di entità moderata.

Non porre mai il carico sulla punta del gancio o sull’elemento di chiusura. Porre il carico solo alla parte centrale del

•

gancio.
Non usare mai un gancio la cui apertura si sia allargata o la cui punta si sia piegata o torta.

•

AVVISO

EVITARE DANNI AL VERRICELLO E ALLE ATTREZZATURE

• Evitare sempre di tirare dallo stesso lato perché così facendo si accumula la fune metallica tutta su un’estremità del
tamburo. Ciò può danneggiare la fune metallica o il verricello.

• Accertarsi sempre che la frizione sia completamente innestata o disinnestata.

• Non usare mai il verricello per trainare un altro veicolo. I carichi istantanei possono momentaneamente superare la
capacità della fune metallica e del verricello.

• Fare sempre attenzione a non danneggiare il telaio quando si ancora il veicolo nel corso di un’operazione con il
verricello.

• Non dare mai “strattoni" alla fune metallica sotto carico. I carichi istantanei possono momentaneamente superare la
capacità della fune metallica o del verricello.

• Non utilizzare mai il verricello per fissare i carichi durante il trasporto.

• Non sommergere mai il verricello sott’acqua.

• Conservare sempre il verricello in un’area riparata, pulita e asciutta.

Numero pezzo e terminali cavo per il Works 4700

Numero pezzo

604700 Verricello di servizio da 4700 libbre a 12 V c.c.

64009 Verricello di servizio 4700 libbre a 12 V c.c. per il mercato internazionale

PAGE 76 63998 Rev. C1

Distinta pezzi

Il verricello multiuso WARN Works® 4700 è composto dai seguenti elementi principali.

1

4

5

3

2

6

1. Unità verricello Works 4700 2. Interruttore a distanza con 12 piedi (3,7 m) di cavo

3. Guida; Cubia “a bocca” 4. 2 cavi da 6 piedi (1,8 m) di misura 6

5. Gancio a chiusura e cinghia del gancio 6. Predisposizione per il montaggio fisso

PAGE 77 63998 Rev. C1

Dati tecnici del Works 4700

CARATTERISTICHE

Capacità di trazione 4700 libbre (2130 kg) Freno Frenata dinamica e meccanica
Tipo interruttore Interruttore a distanza con 12 piedi (3,7

Motore Magnete permanente Fune metallica 1/4 di pollice X 60 piedi

HP 1,9 HP 3 pollici di diametro Diametro tamburo 2,5 pollici (6,35 cm)
Alimentazione 12 V c.c. Guida uscita cavo Cubia “a bocca”
Treno ingranaggi Planetario a 3 stadi Disposizione fori 4 fori
Rapporto di

trasmissione
Frizione Multidirezionale a leva Peso 42 libbre (19,1 kg)

m) di cavo

216:01 Conduttori elettrici 2 cavi da 6 piedi (1,8 m) di misura 6

Garanzia Limitata di 1 anno

(6,35mm X 18,3 m)

Dati di performance del Works 4700

DATI DI PERFORMANCE 4700

Carico Corrente Velocità Forza di trazione secondo strato

fune metallica

Lbs. Kg Amps Ft/min M/min

0 0 47 17.9 5.5
1000 453.6 82 12.8 3.9
2000 907.2 150 10.8 3.3
3000 1360.8 212 8.1 2.5
4000 1814.4 277 5.8 1.8
4700 2132 322 4.3 1.3

Layer Libbre kg

1 4700 2130
2 3980 1800
3 3450 1560
4 3041 1380
5 2720 1230

Dimensioni del Works 4700

PAGE 78 63998 Rev. C1

Installazione del verricello in posizione fissa

Attenzione

Pericoli derivanti da guasto del verricello

La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di

entità moderata.

 Scegliere sempre una posizione di installazione in grado di sopportare il carico previsto per il

verricello.

Il 4700 può essere montato in posizione fissa utilizzando lo schema di fori predisposto per l’unità del
verricello. Per prima cosa, scegliere una posizione di installazione in grado di sopportare il carico previsto
per il verricello.

Quindi praticare 4 fori secondo le dimensioni specificate nel disegno sottostante.

Disposizione dei fori sulla piastra di montaggio

4.5"

[114mm]

3/8" [9.52 mm] DIA (4 plcs)

4.12"

PAGE 79 63998 Rev. C1

[105mm]

Installazione del verricello in posizione fissa - segue

Per fissare il verricello in modo sicuro usare sempre:

▫ Una posizione piana e sicura su piastra di acciaio dello spessore minimo di 4,8 mm (3/16 di

pollice).

▫ 4 rosette di sicurezza da 3/8 di pollice.
▫ 4 bulloni senza dado a testa esagonale 3/8-18 x 1 pollice di lunghezza, qualità 5 o migliore.
▫ Torsione di serraggio dei bulloni di installazione pari a 41-47 N-m (30-35 piedi-libbra).

Può rendersi necessario l’impiego di bulloni di lunghezza maggiore a quella specificata sopra se il verricello
viene montato su di una struttura di spessore maggiore.

Istruzioni per l’uso

Avvertenza

Pericolo di scossa elettrica

La mancata osservanza delle istruzioni può risultare in lesioni gravi o morte.

 Installare i cavi della batteria collegando il conduttore rosso al polo positivo della batteria e quello

Prima di usare il verricello, verificare quanto segue:

nero al polo negativo.

 Controllare che tutte le connessioni siano pulite e sicure.

 Le connessioni dei vari elementi sono corrette.
 Non ci sono conduttori o terminali esposti; coprire eventuali punti esposti con piastre isolanti,

protezioni da terminali, tubi per dissipatori di calore o nastro isolante.

 Non posizionare i cavi elettrici contro spigoli vivi.
 Non fare passare i cavi elettrici attraverso o in vicinanza di elementi in movimento.
 Leggere e osservare le istruzioni di impianto contenute nel manuale per l’operatore.
 Isolare e proteggere tutti i conduttori e i terminali elettrici esposti.

PAGE 80 63998 Rev. C1

Istruzioni per l’uso - segue

USO DEL TELECOMANDO PENSILE

Il telecomando pensile è collegato al verricello con cavo fisso e può essere utilizzato a distanza dal verricello
stesso o tramite cavo ancorato alla piastra di trasporto.

Per svolgere la fune metallica dal tamburo, premere il pulsante nero di accensione svolgimento; ovvero,
premere il pulsante bianco di accensione avvolgimento per avvolgere la fune metallica sul tamburo.

ACCENSIONE SVOLGIMENTO ACCENSIONE AVVOLGIMENTO

PAGE 81 63998 Rev. C1

Istruzioni per l’uso - segue

USO DELLA FRIZIONE

Avvertenza

Pericoli derivanti dalla funzionalità del verricello

La mancata osservanza delle istruzioni può risultare in lesioni personali o danni alle

cose.

 Non innestare o disinnestare mai la frizione quando il verricello è sotto carico o la fune metallica è

in tensione.

Quando la frizione è innestata, l’ingranaggio è accoppiato con il tamburo della fune metallica ed è possibile
trasferire potenza dal motore del verricello. Quando la frizione è in avvolgimento libero, l’ingranaggio e il
tamburo della fune metallica non sono accoppiati, e il tamburo può ruotare liberamente. La posizione della
frizione è controllata dalla leva apposita situata sulla parte alta del motore. Per evitare danni, è sempre
necessario innestare o disinnestare completamente la leva della frizione.

Innestata Disinnestata – svolgimento libero

PAGE 82 63998 Rev. C1

Istruzioni per l’uso - segue

SVOLGIMENTO

Lo svolgimento libero è in genere il modo più rapido e più facile per svolgere la fune metallica. Prima di
svolgere liberamente la fune metallica dal verricello, e prima di disinnestare la frizione, far avanzare la fune
verso l’esterno di quanto basta per eliminare eventuali tensioni presenti nella fune stessa. Quindi svolgere
liberamente a mano la fune metallica del tanto necessario per l’operazione di sollevamento con il verricello.

ATTENZIONE

Pericolo di lesioni personali

La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di entità

moderata.

 Quando si maneggia la fune metallica, indossare sempre robusti guanti di pelle.
 Non azionare mai il verricello con meno di 5 giri di fune metallica intorno al tamburo.

STIRAMENTO DELLA FUNE METALLICA

La durata di una fune metallica è determinata dall’uso e dalla cura con cui viene trattata. La prima volta che
la si usa, la fune metallica deve essere avvolta sul tamburo con un carico minimo di 227 kg (500 libbre).
Svolgere la fune metallica fino a che non rimangano 5 giri intorno al tamburo, quindi azionare la fune
metallica tirandola verso l’interno con un carico di 227 kg (500 libbre) o più. Così facendo si stirerà la nuova
fune metallica e si otterrà un avvolgimento corretto della fune intorno al tamburo. La mancata osservanza di
questa procedura causerà la trafilatura degli strati esterni in quelli sottostanti, legando e danneggiando la
fune metallica.

Avvertenza

Pericolo di impigliamento nelle parti in movimento

La mancata osservanza delle istruzioni può risultare in lesioni gravi o morte.

 Tenere SEMPRE le mani lontano dalla fune metallica, dall’anello di aggancio, dal

gancio e dall’apertura passacavo, sia durante l’installazione che durante il
funzionamento e quando si avvolge o svolge la fune.

 Per evitare lesioni alle mani o alle dita, usare SEMPRE le cinghie a gancio in

dotazione quando si avvolge o svolge la fune e durante l’istallazione o il
funzionamento.

PAGE 83 63998 Rev. C1

Istruzioni per l’uso - segue

AVVOLGIMENTO CON CARICO

 La fune metallica deve sempre avvolgersi sul fondo del tamburo come indicato dalla decalcomania sul

verricello.

 Azionare la fune metallica avvolgendola sul tamburo in modo uniforme e serrato. Ciò impedisce agli

strati più esterni di fune avvolta di esercitare una tensione su quelli più interni, legando e
danneggiando la fune metallica.

 Evitare carichi a strappo durante l’avvolgimento, servendosi a intermittenza dell’interruttore di

comando per eliminare eventuali allentamenti della fune metallica. I carichi a strappo possono
eccedere di molto i valori nominali del verricello e della fune metallica.

AVVOLGIMENTO SENZA CARICO

 Assistito: Chiedere alla persona che assiste di tenere il gancio, mediante la cinghia, applicando la

tensione più uniforme possibile sulla fune metallica. Mantenendo la tensione, la persona che assiste
deve avvicinarsi al verricello mentre l’operatore aziona l’interruttore di comando per avvolgere la fune
metallica. Rilasciare l’interruttore quando il gancio si trova a un minimo di 1,2 m (4 piedi)
dall’apertura della guida. Avvolgere l’eccedenza per la conservazione.

 Senza assistenza: Disporre la fune metallica che deve essere avvolta in modo che non si attorcigli

o aggrovigli durante l’avvolgimento. Accertarsi che la fune metallica sul tamburo sia ben serrata e
disposta a strati uniformi. Avvolgere una lunghezza di fune metallica sufficiente a completare tutto lo
strato successivo sul tamburo. Stringere e spianare lo strato. Ripetere il procedimento finché il gancio
si trovi a un minimo di 1,2 m (4 piedi) dall’apertura della guida. Avvolgere l’eccedenza per la
conservazione.

AVVOLGIMENTO PER LA CONSERVAZIONE

Tenere le mani lontano dalla fune metallica, dal gancio e dall’apertura della guida. Per trattenere il gancio
durante l’avvolgimento senza carico, usare sempre la sua cinghia apposita. Azionare con cautela tirando
verso l’interno il resto della fune metallica, operando a scatti l’interruttore di comando per eliminare
l’allentamento residuo. Fissare il gancio a un punto di ancoraggio idoneo vicino al verricello. Fare attenzione
a non serrare eccessivamente la fune metallica, perché ciò potrebbe danneggiare la fune stessa o il punto di
ancoraggio.

ALLESTIMENTO DELLA FUNE

 Nell’allestire la fune, svolgere la maggiore lunghezza possibile. Scegliere un punto di ancoraggio

distante ma pratico; questo consente di ottenere la massima potenza di trazione.

 Un allestimento della fune a doppia linea con un blocco di presa riduce il carico sul verricello a metà,

senza perdita significativa della velocità di avvolgimento.

 Se disponibili, gli ancoraggi naturali, quali alberi, ceppi e rocce sono i più comodi. Fissare la catena

di aggancio, la fune metallica di aggancio o l’elemento di protezione per tronchi d’albero il più in
basso possibile per evitare di tirare l’ancoraggio verso il basso. Se sono disponibili diversi punti di
ancoraggio, ma questi non sono abbastanza robusti individualmente, si potrà fissare un cavo
metallico o una catena di aggancio intorno a diversi punti di ancoraggio, per formarne uno robusto
nell’insieme.

PAGE 84 63998 Rev. C1

Istruzioni per l’uso - segue

SOVRACCARICO/SURRISCALDAMENTO

Questo verricello è classificato per servizio intermittente. Non dovrà essere utilizzato con il motore rallentato

a un basso numero di giri. Quando il motore si avvicina alla velocità di stallo, si verifica un accumulo
di calore molto rapido che può danneggiare il motore. L’uso di doppia fune riduce l’assorbimento di
potenza da parte del motore e consente un uso continuo di maggiore durata (veder la sezione sul
collegamento della fune).

Manutenzione e garanzia

MANUTENZIONE

 Il verricello non richiede mai lubrificazione per tutta la sua durata.
 Ispezionare la fune metallica prima e dopo ciascuna operazione di sollevamento con il verricello.

Sostituirla se danneggiata.

GARANZIA

vedere il foglio separato allegato al verricello

-o-

in caso di foglio mancante, mettersi in contatto con:

Warn Industries, Inc.

Customer Service Dept.

12900 SE Capps Rd

Clackamas, OR 97015-8903.

Stati Uniti:

Telefono: 503.722.1200 o [phone] (solo USA)

Fax: [phone]

Altri Paesi:

Telefono: 503.722.3008

Fax: [phone]

PAGE 85 63998 Rev. C1

VINTTURIN KÄYTTÖOPAS

WARN Works® 4700 -vintturi

Osanumero: 604700, 64009

Oma ja muiden turvallisuus on erittäin tärkeää. Autamme turvallisuutta koskeviin tietoihin perustuvien päätösten tekemistä laitteeseen
kiinnitetyillä asennus- ja käyttöohjeilla ja muilla tiedoilla sekä tällä oppaalla. Nämä tiedot varoittavat mahdollisista itseesi tai muihin
kohdistuvista vaaroista. On mahdotonta varoittaa kaikista tähän tuotteeseen mahdollisesti liittyvistä vaaroista – sinun tulee käyttää omaa

tervettä järkeäsi.

VINTTURIN HUOLIMATON ASENNUS JA KÄYTTÖ VOIVAT AIHEUTTAA VAKAVAN TAPATURMAN TAI LAITEVAURION. LUE
JA YMMÄRRÄ KAIKKI TURVALLISUUTTA KOSKEVAT VAROTOIMET JA KÄYTTÖOHJEET ENNEN LAITTEEN ASENNUSTA JA
KÄYTTÖÄ.

Tässä oppaassa kerrotaan mahdollisista vaaroista ja annetaan tärkeitä turvallisuutta koskevia ohjeita, joiden avulla voidaan välttää
tapaturmat ja hengenvaaralliset tilanteet. VAROITUS ja VAARA ovat vaaran vakavuuden osoittavia merkkisanoja. Näiden
merkkisanojen merkitykset ovat seuraavat:

VAROITUS tarkoittaa vaaraa, joka

VAARA tarkoittaa vaaraa, joka

Tässä oppaassa käytetään sanaa
painotetaan yleisiä huomionarvoisia tietoja.

PAGE 86 63998 Rev. C1

saattaa

ILMOITUS

voi

aiheuttaa vakavan tapaturman tai kuoleman, jos suosituksia ei noudateta.

aiheuttaa vähäisen tai kohtalaisen tapaturman, jos suosituksia ei noudateta.

, jolla kiinnitetään huomiota tärkeisiin mekaanisiin tietoihin, ja sanaa Huomautus:, jolla

Tuotteen kuvaus: WARN Works® 4700 -vintturi

WARN Works® 4700 -vintturi on voimakas vetotyökalu. Tämän 12 voltin verkkovirtaa käyttävän kompaktin
vintturin vetokapasiteetti on 2 130 kiloa.

Johdanto

Kiitos WARN Works® -vintturin valinnasta vintturitarpeitasi varten. Kaikki WARN Works® -tuotteet on
suunniteltu ja valmistettu monia vuosia kestävää moitteetonta toimintaa varten. Kirjoita muistiin seuraavat
tiedot myöhempää tarvetta varten:

Malli-/osanumero:

Ostopäivämäärä:

Ennen kuin aloitat työt

 Lue ohjeet perusteellisesti ja perehdy asennustoimiin.
 Tutki kaikki ilmoitukset, varoitukset ja vaaran merkit, jotta varmistat yksikön oikean ja turvallisen

asennuksen.

PAGE 87 63998 Rev. C1

Turvallisuuden varotoimet

Seuraavassa esitetään yleisiä turvallisuuden varotoimia, jotka jokaisen vintturin käyttäjän tulisi tietää.

Etusijalla kaikkiin tässä annettuihin ohjeisiin nähden on kuitenkin kaikkein tärkein sääntö: KÄYTÄ

TERVETTÄ JÄRKEÄ.

Näiden ohjeiden lukemiseen käytetyt minuutit voivat olla tärkeitä käyttäjän ja muiden henkilöiden

turvallisuuden kannalta käyttäjän oppiessa varotoimia ja välttämään tiettyjä vaarallisia käyttötapoja.
Säännölliset ja usein tehdyt laitteen tarkastukset sekä tunnollinen turvallisuusohjeiden noudattaminen voivat
pelastaa henkiä ja säästää aikaa ja rahaa.

VAROITUS

LIIKKUVIA OSIA – PURISTUKSIIN JÄÄMISEN VAARA

Näiden ohjeiden laiminlyönti voi aiheuttaa vakavan vamman tai kuoleman.

Käsien ja sormien vammautumisen estämiseksi:

• Pidä aina kädet poissa vaijerista, koukun silmukasta, koukun ja ohjainrullan aukosta asennuksen, käytön ja sisään ja
ulos kelauksen aikana.

• Ole aina äärettömän varovainen kun käsittelet
koukkua ja vaijeria kelaustoimien aikana.

• Käytä aina toimitettua koukkuhihnaa kun
kelaat vaijeria sisään tai ulos, sekä asennuksen tai käytön aikana estääksesi käsien tai sormien vammautumisen.

VAROITUS

PUTOAMISEN TAI MURSKAUTUMISEN VAARA

Näiden ohjeiden laiminlyönti voi aiheuttaa vakavan vamman tai kuoleman.

• Älä koskaan käytä vintturia nosturina pään yläpuolella tai riiputtamaan kuormaa.

• Älä koskaan käytä vintturia nostamaan tai siirtämään henkilöitä.

PAGE 88 63998 Rev. C1

Turvallisuuden varotoimet – jatkuu

VAARA

LIIKKUVIA OSIA – PURISTUKSIIN JÄÄMISEN VAARA

Ohjeiden laiminlyönti voi aiheuttaa lievän tai kohtalaisen vamman.

Yleisturvallisuus:

•Tunne aina vintturin ominaisuudet: Käytä aikaa mukana toimitetun asennus- ja käyttöoppaan lukemiseen ja

ymmärtämiseen. Perehdy vinssaustekniikan perusohjeisiin, jotta ymmärrät, miten vintturi toimii.

• Älä koskaan käytä tätä vintturia, jos olet alle 16 vuoden ikäinen.

• Älä koskaan käytä tätä vintturia, jos olet

huumeiden, alkoholin tai lääkityksen vaikutuksen alainen.

• Älä koskaan ylitä vintturin tai vaijerin nimellistä kapasiteettia. Kaksoisvaijerin käyttö avopylpyrän kanssa pienentää
vintturin kuormaa.

Asennusturvallisuus:

• Valitse aina kiinnityspaikka, joka on tarpeeksi vahva kestämään vintturin maksimivetokapasiteetti.

• Käytä aina tehtaan hyväksymiä kytkimiä, kauko-ohjaimia, lisävarusteita ja asennuskomponentteja.

• Käytä aina luokan 5 tai parempia kiinnittimiä äläkä koskaan hitsaa pultteja tai käytä pitempiä kuin tehtaan

toimittamia pultteja.

• Suorita aina vintturin kiinnitys ja koukun kiinnitys koukun silmukkaan ennen vintturin vaijeroimista asennuksen
aikana.

• Sijoita aina ohjausrullasto niin että VAROITUS-tarra on sen päällä.

• Kelaa aina vaijeri rummun päälle kuten

osoitetaan vintturin päällä olevassa rummun kiertosuunnan tarrassa. Tämä vaaditaan automaattisen jarrun
toimimiseksi (jos vintturissa on sellainen varusteena) ja oikean asennussuunnan varmistamiseksi.

• Venytä aina vaijeri ja kelaa se uudelleen kuormitettuna ennen käyttöä. Tiukasti kelattu vaijeri vähentää vaijerin
”takertelua”, mikä tarkoittaa vaijerin kulkeutumista alas löysästi kelattuun vaijerikerrokseen ja vaurioitumista tai
tarttumista kiinni.

Vinssauksen turvallisuus:

• Tarkasta aina vintturin asennus ja vaijerin kunto ennen vintturin käyttöä. Hankautunut, vääntynyt tai vaurioitunut

vaijeri on vaihdettava heti. Löysä tai viallinen vintturin asennus on korjattava heti.

• Älä koskaan kiedo vaijeria takaisin itseensä kiinni. Tämä vahingoittaa vaijeria. Käytä aina kiinnityskohdassa

juontoketjua, juontovaijeria tai puunsuojusta.

• Poista aina ennen vinssausta kaikki kohteet, jotka voivat estää vintturin turvallisen toiminnan.

• Käytä aina tarpeeksi aikaa vaijerin kiinnittämiseen vintturilla vetoa varten.

• Varmistaudu aina, että valitsemasi kiinnityskohta kestää kuormituksen ja hihna tai ketju ei luiskahda pois

paikoiltaan.

• Älä koskaan kytke kytkintä päälle tai irti, jos vintturi on kuormituksen alainen, vaijeri on jännitetty tai vaijerin

rumpu liikkuu.

• Kelaa aina ulos niin paljon vaijeria kuin mahdollista sitä kiinnittäessäsi. Käytä kaksoisvaijeria tai etäistä

kiinnityspistettä.

• Älä koskaan vinssaa vähemmällä kuin 5 kierroksella vaijeria rummun ympärillä; vaijeri voi muuten irrottautua

rummusta.

• Pysy aina pois vaijerin ja kuorman läheisyydestä käytön aikana.

• Älä koskaan koske vaijeriin tai koukkuun vaijerin ollessa jännittyneenä tai kuormituksen alainen.

• Älä koskaan koske vaijeriin tai koukkuun toisen henkilön käyttäessä ohjauskytkintä tai vinssauksen aikana.

• Älä koskaan kosketa vaijeria tai koukkua kauko-ohjaimen ollessa kytkettynä vintturiin.

• Pysy aina poissa vaijerin ja kuorman läheltä ja pidä myös muut henkilöt loitolla vinssauksen aikana.

• Vaadi aina käyttäjää ja sivullisia olemaan tietoisia tasapainoisuudesta ajoneuvon ja/tai kuorman vinssauksen aikana.

• Pidä kauko-ohjain aina poissa rummusta, vaijerista ja kiinnityksestä. Tarkasta vintturi murtumien, puristumien,

kuluneiden vaijerien tai löysien liitäntöjen varalta. Vaihda tarvittaessa.

PAGE 89 63998 Rev. C1

Turvallisuuteen liittyviä varotoimia – jatkuu

VAARA

VIILTO- JA PALOHAAVOJEN VAARA

Ohjeiden laiminlyönti voi aiheuttaa lievän tai kohtalaisen vamman.

Käsien ja sormien vammautumisen estämiseksi:

• Käytä paksuja nahkakäsineitä vaijeria käsitellessäsi.

• Älä anna vaijerin milloinkaan luisua käsiesi kautta.

• Muista aina, että vintturin moottorin, rummun tai vaijerin pinta voi olla kuuma vintturin käytön aikana tai sen jälkeen.

VAARA

Liikkuvia osia – puristuksiin jäämisen vaara

Ohjeiden laiminlyönti voi aiheuttaa lievän tai kohtalaisen vamman.

• Älä kohdista kuormitusta milloinkaan koukun kärkeen tai salpaan. Kohdista kuormitus vain koukun keskikohtaan.

• Älä käytä milloinkaan koukkua, jonka kannan väli on suurentunut tai jonka kärki on taipunut tai kierossa.

ILMOITUS

VÄLTÄ VINTTURIN JA LAITTEISTON VAURIOITUMISTA

• Vältä aina jatkuvia sivuvetoja, jotka voivat pinota vaijeria rummun yhteen päähän. Tämä voi vaurioittaa vaijeria tai

vintturia.

• Varmista aina että kytkin on kytketty täysin päälle tai täysin irti.

• Älä koskaan käytä vintturia hinaamaan muita ajoneuvoja. Äkkikuormitus voi hetkellisesti ylittää vaijerin ja vintturin

kapasiteetin

• Varo aina, ettet vaurioita runkoa kiinnittäessäsi ajoneuvon vinssaustoiminnon aikana.

• Älä koskaan sysää kuormituksen alaista vaijeria. Äkkikuormitus voi hetkellisesti ylittää vaijerin ja vintturin

kapasiteetin.

• Älä koskaan käytä vintturia kuljetettavan kuorman sitomiseen.

• Älä koskaan upota vintturia veteen.

• Säilytä vintturi aina suojatussa, puhtaassa ja kuivassa paikassa.

Works 4700:n osanumerot ja johdon päät

OSANUMEROT

604700 12 V DC 4700# yleisvintturi

64009 12 V DC 4700# yleisvintturi, kansainvälinen

PAGE 90 63998 Rev. C1

Osaluettelo

WARN Works® 4700 -vintturiin kuuluvat seuraavat pääkomponentit.

1

4

5

3

2

6

1. Works 4700 -vintturiyksikkö 2 Kauko-ohjattu, 3,7 m:n johto

3. Ohjainsilmake 4 2 kpl 1,8 m x 6 gaugen kaapeleita

5. Salpakoukku ja koukkuhihna 6. Kiinnittimet, salvallinen koukku

PAGE 91 63998 Rev. C1

V

T

Vaij

V

V

Works 4700:n tekniset tiedot

OMINAISUUDET

etokyky 2 130 kg Jarru Dynaaminen ja mekaaninen jarrutus
Kytkintyyppi Kauko-ohjattu, 3,7 m:n johto
Moottori Kestomagneetti
Teho 1,4 kW läpimitta 7,6 cm Rummun läpimitta 6,35 cm
Käyttövoima 12 voltin tasavirta Ohjausrullasto Silmake
Hammaspyörästö 3-vaiheinen planeettapyörästö Reikien sijainti 4 reikää

älityssuhde 216:01 Sähköjohdot 2 kpl 1,8 m x 6 gaugen kaapeleita
Kytkin

iputoiminen monisuuntainen Paino 19,1 kg

akuu 1 vuoden rajoitettu takuu

eri 6,35 mm x 18,3 m

Works 4700:n suorituskyvyn tiedot

SUORITUSKYVYN TIEDOT: 4700

Kuormitus Virta Nopeus

Lbs. Kg Amps Ft/min M/min

0 0 47 17.9 5.5
1000 453.6 82 12.8 3.9
2000 907.2 150 10.8 3.3
3000 1360.8 212 8.1 2.5
4000 1814.4 277 5.8 1.8
4700 2132 322 4.3 1.3

Vaijerikerroksen vetovoima

Kerros lbs. kg

1 4700 2130
2 3980 1800
3 3450 1560
4 3041 1380
5 2720 1230

Works 4700:n mitat

PAGE 92 63998 Rev. C1

Vintturin asennus kiinteään kohteeseen

Vaara

Vintturin toimintavirheen vaara

Ohjeiden laiminlyönti voi aiheuttaa lievän tai kohtalaisen vamman.

 Valitse aina kiinnityskohta, joka on riittävän vahva kestämään vinssattavan kuorman painon.

4700 voidaan kiinnittää kiinteään kohteeseen käyttämällä apuna vintturin kiinnitysreikien kuviota. Valitse
ensin kiinnityskohta, joka on riittävän vahva kestämään vinssattavien kuormien painon.

Poraa sitten kolme reikää alla olevan piirroksen mittojen mukaisesti.

Kiinnityslevyn reikien sijainti

4.5"

[114mm]

3/8" [9.52 mm] DIA (4 plcs)

4.12"

PAGE 93 63998 Rev. C1

[105mm]

Vintturin asennus kiinteään kohteeseen – jatkuu

Käytä vintturin kiinnitykseen aina seuraavia osia:

▫ tasainen tukeva kiinnityskohta, vähintään 4,8 mm paksua terästä
▫ 3/8 tuuman joustolaatta x 4
▫ 3/8-18 x 1 tuuman kuusiokantaruuvi, luokka 5 tai parempi x 4.
▫ Kiristä kiinnityspultit 41–47 Nm:n tiukkuuteen.

Pultin tarvitsee mahdollisesti olla yllä määritettyä pidempi kiinnitettävän materiaalin paksuuden mukaan.

Käyttöohjeet

Varoitus

Sähköiskunvaara

Näiden ohjeiden laiminlyönti voi aiheuttaa vakavan vamman tai kuoleman.

 Asenna akkukaapelit siten, että punainen johto menee akun positiiviseen napaan ja musta johto

akun negatiiviseen napaan.

 Tarkista, että kaikki johtojen kytkennät ovat puhtaita ja tiukasti kiinni.

Ennen kuin käytät vintturia, varmista seuraavat seikat:

 Varmista, että kaikkien osien johdotukset ovat oikein.
 Varmista, etteivät johdot tai liittimet ole paljaina. Peitä kaikki paljaat kohdat eristyslevyllä, liittimen

suojuksilla, kutistesukalla tai sähköteipillä.

 Älä asenna sähköjohtoja terävien reunojen päälle.
 Älä asenna sähköjohtoja liikkuvien osien läpi tai lähelle.
 Lue kaikki käyttäjän ohjekirjassa olevat kytkentäohjeet ja noudata niitä.
 Eristä ja suojaa kaikki näkyvillä olevat johdot ja liittimet.

PAGE 94 63998 Rev. C1

Käyttöohjeet – jatkuu

RIIPPUOHJAIMEN KAUKOKÄYTTÖ

Kaukokäyttöinen riippuohjain on langoitettu vintturiin ja sitä voidaan käyttää kaukoasemassa poissa
vintturista tai riippuohjaimen ollessa telakoituna kantolevyyn.

Paina moottorin mustaa ulos-painiketta, kun kelaat vaijeria pois rummusta, tai paina moottorin valkoista
sisään-painiketta, kun kelaat vaijeria rumpuun.

MOOTTORILLA-ULOS MOOTTORILLA-SISÄÄN

PAGE 95 63998 Rev. C1

Käyttöohjeet – jatkuu

KYTKIMEN KÄYTTÖ

Varoitus

Vintturin toiminnan vaara

Näiden ohjeiden laiminlyönti voi aiheuttaa vamman tai laitteistovaurion.

 Älä koskaan kytke kytkintä päälle tai irti, jos vintturi on kuormituksen alainen tai vaijeri on

jännittyneenä.

Kun kytkin on kytkettynä, hammaspyörästö on kytkeytynyt vaijerirumpuun ja vintturin moottoria voidaan
käyttää vetämiseen. Kun kytkin on vapaalla, hammaspyörästö ja vaijerirumpu eivät ole kytkeytyneet, jolloin
rumpu pystyy pyörimään vapaasti. Kytkimen asentoa ohjataan moottorin päällä olevalla kytkinvivulla.
Vaurioiden välttämiseksi on tärkeää, että kytkinvipu on joko täysin päälle kytketyssä tai täysin irti kytketyssä
asennossa.

Kytketty Kytketty irti – Vapaallekytkentä

PAGE 96 63998 Rev. C1

Käyttöohjeet – jatkuu

KELAUS ULOS

Kelaus rummun ollessa kytkettynä vapaalle on yleensä nopein ja helpoin tapa kelata vaijeri ulos. Ennen kuin
vapautat kytkimen ja alat kelata vaijeria ulos vintturista rummun ollessa kytkettynä vapaalle, poista vaijerissa
oleva mahdollinen jännite kelaamalla sitä hieman ulos moottorin avulla. Tämän jälkeen voit kelata käsin
tarpeeksi vaijeria ulos vinssausta varten rummun ollessa kytkettynä vapaalle.

VAARA

Henkilövamman vaara

Ohjeiden laiminlyönti voi aiheuttaa lievän tai kohtalaisen vamman.

 Käytä paksuja nahkakäsineitä vaijeria käsitellessäsi.
 Älä koskaan käytä vintturia, jos rummulla ei ole vähintään 5 kierrosta vaijeria.

VAIJERIN VENYTYS

Vaijerin käyttöikä riippuu sen käytöstä ja hoidosta. Ensimmäistä kertaa käytettäessä vaijeri on kelattava
rummulle kuormituksen ollessa vähintään 227 kg. Kelaa vaijeria ulos niin, että rummulle jää 5 kierrosta, ja
kelaa sitten moottorilla vaijeri sisään kuormituksen ollessa vähintään 227 kg. Tämä venyttää uutta vaijeria ja
saa sen kiertymään hyvin rummun ympärille. Jos tätä ei tehdä, ulommat vaijerikerrokset saattavat painua
sisempien kerrosten sisään ja vaijeri voi tarttua kiinni ja vioittua.

Varoitus

Liikkuvia osia – puristuksiin jäämisen vaara

Näiden ohjeiden laiminlyönti voi aiheuttaa vakavan vamman tai kuoleman.

 Pidä kädet AINA poissa vaijerista, koukun silmukasta, koukusta ja ohjausrullan

aukosta asennuksen, käytön ja sisään- tai uloskelauksen aikana.

 Käytä AINA toimitettua koukkuhihnaa, kun kelaat vaijeria sisään tai ulos, sekä

asennuksen tai käytön aikana, käsien tai sormien vammautumisen estämiseksi.

PAGE 97 63998 Rev. C1

Käyttöohjeet – jatkuu

SISÄÄN KELAUS KUORMITETTUNA

 Vaijerin täytyy aina kelautua rummun pohjalle vintturiin kiinnitetyn tarran mukaisesti.

 Kelaa vaijeri moottorilla tasaisesti ja tiukasti rummulle. Tämä estää ulompia vaijerikerroksia

painumasta sisempien kerrosten sisään, tarttumasta kiinni ja vioittamasta vaijeria.

 Vältä äkkikuormitusta kelauksen aikana kelaamalla löysällä oleva vaijeri käyttäen ohjauskytkintä

jaksoittain. Äkkikuormitus voi ylittää hetkellisesti vintturin ja vaijerin nimellisen kapasiteetin.

SISÄÄNKELAUS KUORMITTAMATTOMANA

 Avustettuna: Pyydä avustajaa pitämään koukkua koukkuhihnalla ja kohdistamaan vaijeriin

mahdollisimman suuri tasainen jännitys. Avustajan tulisi pitää vaijeri kireällä ja kävellä vintturia
kohti samalla, kun itse kelaat vaijeria rummulle ohjauskytkimellä. Vapauta kytkin, kun koukku on
vähintään 1,2 metrin päässä vaijerin ohjainrullan aukosta. Kelaa loppuosa sisään
säilytysasentoon.

 Avustamattomana: Aseta vaijeri siten, ettei se taitu tai mene sekaisin kelattaessa. Varmista,

että rummulla olevat vaijerikerrokset ovat tasaisia ja tiukkoja. Kelaa niin paljon vaijeria, että se
muodostaa seuraavan täyden kerroksen rummulle. Kiristä ja suorista kerros. Toista
toimenpidettä, kunnes koukku on vähintään 1,2 metrin päässä vaijerin ohjainrullasta. Kelaa
loppuosa sisään säilytysasentoon.

LOPPUOSAN KELAUS SÄILYTYSASENTOON

Pidä kädet pois vaijerista, koukusta ja vaijerin ohjainrullan aukosta. Käytä aina koukkuhihnaa koukun
pitelemiseen, kun kelaat ilman kuormitusta. Kelaa vaijerin loppuosa varovasti moottorilla ja poista viimeiset
löysällä olevat kohdat käyttämällä ohjauskytkintä lyhyin jaksoin. Kiinnitä koukku sopivaan kiinnityskohtaan
vintturin lähelle. Varo, ettet kiristä vaijeria liikaa, jotta vaijeri ja kiinnityskohta eivät vahingoitu.

VAIJERIN KIINNITYS

 Kelaa aina vaijeria ulos mahdollisimman paljon valmistautuessasi kiinnittämään vaijerin. Valitse

kiinnityskohta mahdollisimman kaukaa. Näin saadaan mahdollisimman suuri vintturin vetovoima.

 Kaksoisvaijerin käyttö avopylpyrän kanssa pienentää vintturiin kohdistuvan kuorman puoleen

heikentämättä merkittävästi kelausnopeutta.

 Luonnolliset kiinnityskohdat, kuten puut, kannot ja kivet, ovat kaikkein kätevimpiä, jos niitä on

käytettävissä. Kiinnitä juontoketju, juontovaijeri tai puunsuojus mahdollisimman alas kiinnityskohtaan,
jotta se ei kaadu vedettäessä. Jos käytettävissä on useita mahdollisia kiinnityskohtia, jotka eivät ole
riittävän vahvoja yksinään, voi olla käytännöllistä kiinnittää vaijeri tai juontoketju usean kiinnityskohdan
ympärille ja muodostaa näin yksi vahva yhteinen kiinnityskohta.

PAGE 98 63998 Rev. C1

Käyttöohjeet – jatkuu

YLIKUORMITUS/YLIKUUMENEMINEN

Tämä vintturi on tarkoitettu ajoittaista käyttöä varten. Sitä ei saa käyttää, jos moottori käy hitaalla

nopeudella. Kun moottori lähestyy seisontanopeutta, tapahtuu erittäin nopeaa lämmönmuodostusta,
joka voi vaurioittaa moottoria. Kaksoisvaijerilla suoritettu työ pienentää moottorista otettua
virranvoimakkuutta, jolloin moottoria voidaan käyttää pidempään yhtäjaksoisesti (katso vaijerin
kiinnitystä koskevaa kohtaa).

Huolto ja takuu

HUOLTO

 Vintturia ei tarvitse voidella.
 Tarkasta vaijeri ennen jokaista vintturin käyttökertaa ja jokaisen käyttökerran jälkeen. Vaihda vioittunut

vaijeri.

TAKUU

Katso tiedot vintturin kanssa pakatusta erillisestä paperista.

– tai –

Jos takuupaperi on kadonnut, ota yhteys:

Warn Industries, Inc.

Customer Service Dept.

12900 SE Capps Rd

Clackamas, OR 97015-8903, USA.

Yhdysvallat:

Puhelin: [phone] tai (vain USA:ssa) [phone]

Faksi: 503.722-3000

Kansainvälinen:

Puhelin: +1 503.722.3008

Faksi: +1 503.722.3005

PAGE 99 63998 Rev. C1

VINSCHMANUAL

WARN Works® 4700 universalvinsch

Artikelnummer: 604700, 64009

Din säkerhet, och säkerheten för andra, är mycket viktig. Till grund för att fatta informerade beslut om säkerhet tillhandahåller vi
installations- och bruksanvisningar samt annan information på produktens etiketter och i dessa anvisningar. Denna information varnar dig
för eventuell fara som kan skada dig eller andra. Det är inte möjligt att varna för alla eventuella faror i samband med användningen av
denna produkt, utan du måste använda eget gott omdöme.

SLARVIG INSTALLATION OCH ANVÄNDNING AV VINSCHEN KAN RESULTERA I ALLVARLIGA SKADOR PÅ PERSONER
ELLER UTRUSTNING. LÄS IGENOM OCH FÖRSTÅ ALLA SÄKERHETSFÖRESKRIFTER OCH BRUKSANVISNINGAR INNAN
DENNA PRODUKT INSTALLERAS OCH ANVÄNDS.

Dessa anvisningar identifierar eventuella faror och har viktiga säkerhetsmeddelanden som hjälper dig och andra att undvika personskador
eller dödsfall. FARA och VARNING är ord som signalerar farans omfattning. Dessa uppmärksamhetsord betyder:

FARA signalerar en fara som

VARNING signalerar en fara som

rekommendationerna.

Dessa anvisningar använder
information, som är värd att speciellt uppmärksamma.

PAGE 100 63998 Rev. C1

kan

orsaka allvarliga skador eller dödsfall, om du inte följer rekommendationerna.

skulle kunna

OBS!

för att påkalla uppmärksamhet till viktig mekanisk information och Notera: för att förtydliga allmän

orsaka mindre till mer omfattande skador, om du inte följer

Produktbeskrivning: WARN Works® 4700 universalvinsch

WARN Works® 4700 universalvinsch är ett kraftigt dragverktyg. Med hjälp av en 12 V DC-motor har denna
kompakta vinsch en dragkapacitet på 2130 kg.

Inledning

Tack för att du valt WARN Works® för dina vinschbehov. Alla WARN Works®-produkter har utformats och
tillverkats för att ge många års problemfri användning. För framtida referens skall följande information
noteras:

Modell/artikelnummer:

Inköpsdatum:

Innan du börjar

 Läs igenom instruktionerna ordentligt så du lär dig hur installationsprocessen fungerar.
 Gå igenom alla påpekanden och varningar så att kitet installeras på ett riktigt och säkert sätt.

PAGE 101 63998 Rev. C1
