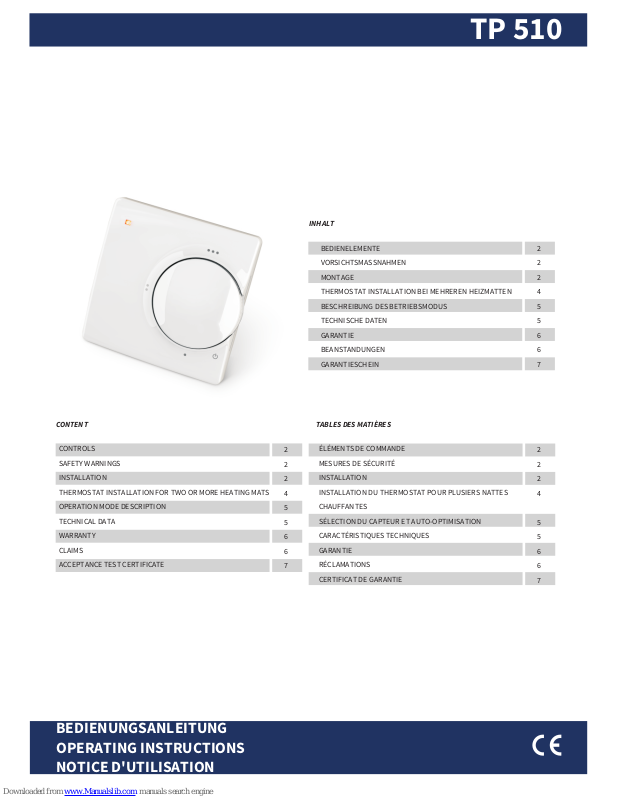

Page 1
INHALT
BEDIENELEMENTE
VORSICHTSMASSNAHMEN
MONTAGE
THERMOSTAT INSTALLATION BEI MEHREREN HEIZMATTEN
TECHNISCHE DATEN
BEANSTANDUNGEN
GARANTIESCHEIN
BESCHREIBUNG DES BETRIEBSMODUS
GARANTIE
2
2
2
4
5
5
6
6
7
CONTENT
CONTROLS
SAFETY WARNINGS
INSTALLATION
THERMOSTAT INSTALLATION FOR TWO OR MORE HEATING MATS
OPERATION MODE DESCRIPTION
TECHNICAL DATA
WARRANTY
CLAIMS
ACCEPTANCE TEST CERTIFICATE
TABLES DES MATIÈRES
ÉLÉMENTS DE COMMANDE
MESURES DE SÉCURITÉ
INSTALLATION
INSTALLATION DU THERMOSTAT POUR PLUSIERS NATTES
CHAUFFANTES
SÉLECTION DU CAPTEUR ET AUTO-OPTIMISATION
CARACTÉRISTIQUES TECHNIQUES
GARANTIE
RÉCLAMATIONS
CERTIFICAT DE GARANTIE
TP 510
BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
NOTICE D'UTILISATION
2
2
2
4
5
5
6
6
7
2
2
2
4
5
5
6
6
7
Page 2
Kontroll-LED
Temperaturstufen
Temperatureinstellknopf
1
2
3
BEDIENELEMENTE
CONTROLS
ÉLÉMENTS DE COMMANDE
PUNKTSKALA
EIN/AUS
Temperaturstufe 1 (Frostschutz)
Temperaturstufe 2
Temperaturstufe 3 (+45°C)
1
2
3
ON/OFF
Temperature level 1 (frost protection)
Temperature level 2
Temperature level 3 (+45°C)
TEMPERATURE LEVEL SETTING INDICATION
ÉCHELLE GRADUÉE
MARCHE/ARRÊT
Niveau de température 1 (protection antigel)
Niveau de température 2
Niveau de température 3 (+45 °C)
VORBEREITUNG DER INSTALLATION:
1. Bereiten Sie die Wandschlitze für die Leitungen und die Unterputzdose vor.
2. Verlegen Sie die Versorgungsleitungen. Das Sensorkabel muss in einem Wellrohr verlegt werden, um einen evtl. Austausch zu gewährleisten.
3. Vor der Installation ist der Thermostat auf „ “ zu stellen.
2
PREPARATIONS FOR INSTALLATION:
1. Prepare a recess in the wall suitable for the wall mounting box.
2. Route the power supply cable, the cold leads and the temperature sensor cable to the wall mounting box. The sensor cable has to be in a corrugated tube in
order to facilitate an exchange if necessary.
3. The switch of the thermostat has to be in position “ “ .
PRÉPARATION DE L'INSTALLATION :
1. Préparez les cavités pour les lignes électriques et la prise encastrée.
2. Posez le conducteur. Le câble du capteur doit être placé dans un tube ondulé afin de garantir son remplacement si nécessaire.
3. Avant d'être monté, le thermostat doit être sur la position « ».
MONTAGE
INSTALLATION
INSTALLATION
heating indicator LED
temperature levels
temperature setting dial
1
2
3
DEL de fonctionnement chauffage
Niveaux de température
Bouton rotatif de réglage de la température
1
2
3
Die Installation ist ausschließlich durch eine Elektrofachkraft sorgfältig nach den Regeln DIN-VDE auszuführen. Andernfalls erlischt die Garantie. Trennen
Sie die Leitungen von der Spannung bevor Sie einen Thermostat installieren, überprüfen oder austauschen. Es dürfen nur Kunststoffunterputzdosen für die
Installation des Thermostats eingesetzt werden. Stellen Sie während der Installation des Wellrohrs und nochmals vor der Verlegung des Estrichs sicher,
dass der Sensor in einen Wellrohr verlegt ist und im Bedarfsfall wieder herausgenommen werden kann.
Page 3
3
1
2
3
4
Entriegeln Sie mit Hilfe eines kleinen
Schraubendrehers vorsichtig die zwei
kleinen Haken an der Unterseite.
Use a small flat-head screwdriver to
press the locks located on the lower
sides of the front cover:
À l'aide d'un petit tournevis,
déverrouillez avec précaution les deux
petits crochets situés sur la face
inférieure.
Entfernen Sie die Frontabdeckung.
Remove the front cover.
Retirez le cache frontal.
Befestigen Sie den hinteren
Rahmen an der Unterputzdose.
Place the back frame on the wall
mounting box and fix it with screws.
Fixez le cadre arrière sur la prise
encastrée en serrant les vis.
5
Befestigen Sie die Frontabdeckung
auf dem Rahmen.
Place the front cover to the frame
and press it carefully ensuring that
the locks are snapped in.
Fixez le cache frontal sur le cadre
en l'encliquetant avec précaution.
Bodenfühler fixieren
Die Fühlerleitung des Thermostats muss in einem separaten Leerrohr nach
EN 61386-1 verlegt werden. Der Bodenfühler sollte in der Mitte von zwei
Heizleitungen verlegt werden.
Verlegen Sie den Kaltleiter (Netzanschlussleitung) seitlich bis zur
Anschlussdose und kreuzen Sie hierbei nicht den Heizleiter! Halten Sie
einen Mindestabstand von ca. 2 cm zu dem Heizleiter ein! Für das
elektronische Thermostat sollte an der ausgewählten Stelle eine
handelsübliche Unterputzdose mit 230 V AC Netzanschlussleitung aus dem
Hausnetz vorhanden sein. Ein Fehlerstromschutzschalter (30 mA) ist
vorzusehen. Stellen Sie während der Installation des Wellrohrs und
nochmals vor der Verlegung des Estrichs sicher, dass der Sensor in
einen Wellrohr verlegt ist und im Bedarfsfall wieder herausgenommen
werden kann.

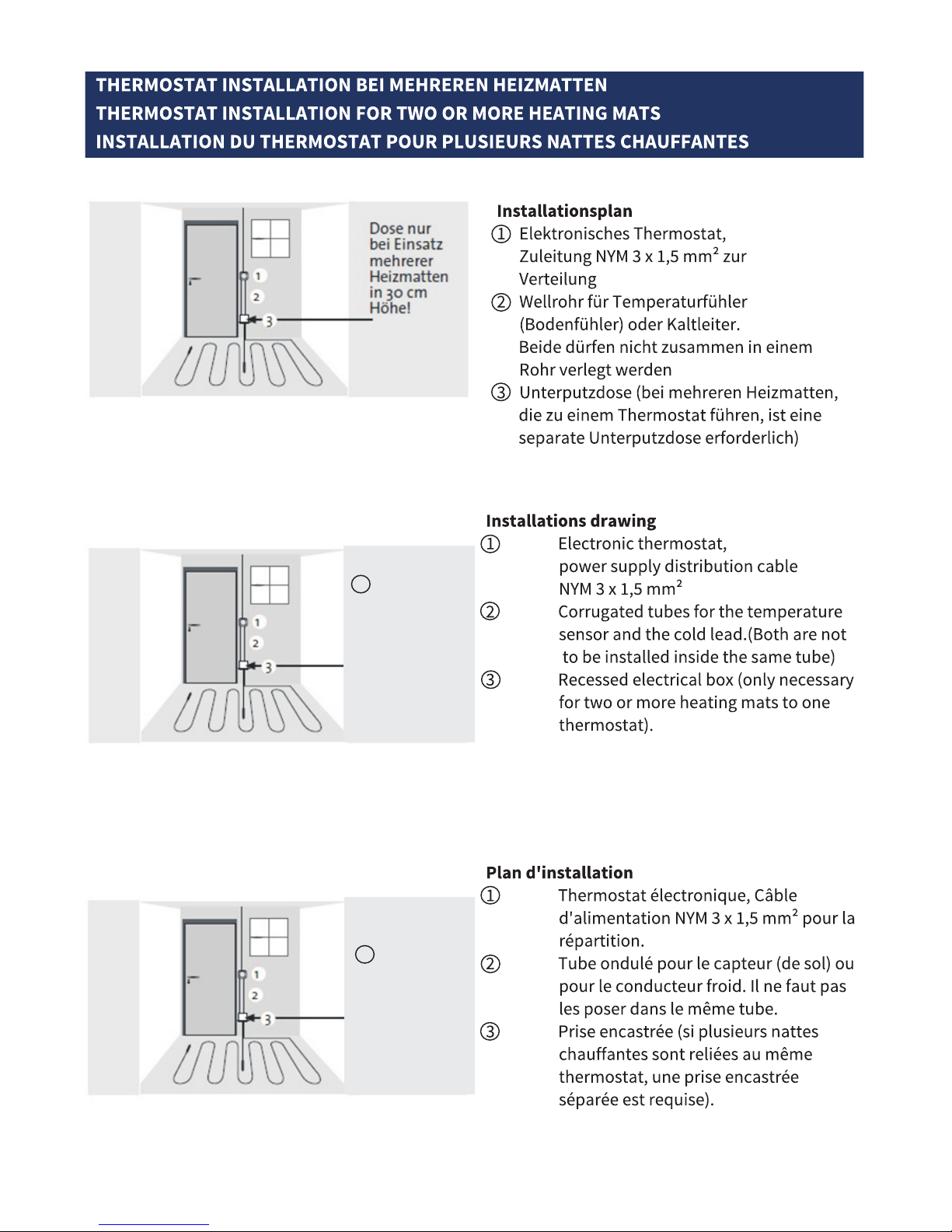

Page 4
4
Electrical box
for two or more
heating mats
(30 cm height)
3
3
Prise à 30 cm
du sol au cas où
il y a plusieurs
nattes chauffantes
Page 5
5
Installieren Sie den Thermostat nur nach erfolgreichem Test Ihrer Fußbodenheizung. D
Die Kontroll-LED leuchtet, wenn die Heizung eingeschaltet ist.
er Temperatureinstellknopf ermöglicht es Ihnen Ihre Wunschtemperatur
einzustellen - Dazu drehen Sie den Einstellknopf im Uhrzeigersinn um die Temperatur zu erhöhen und entgegen dem Uhrzeigersinn, um die Temperatur zu senken.
Um die Heizung auszuschalten, drehen Sie den Einstellknopf bis zum Anschlag (über einen leichten
Widerstand hinweg) entgegen dem Uhrzeigersinn.

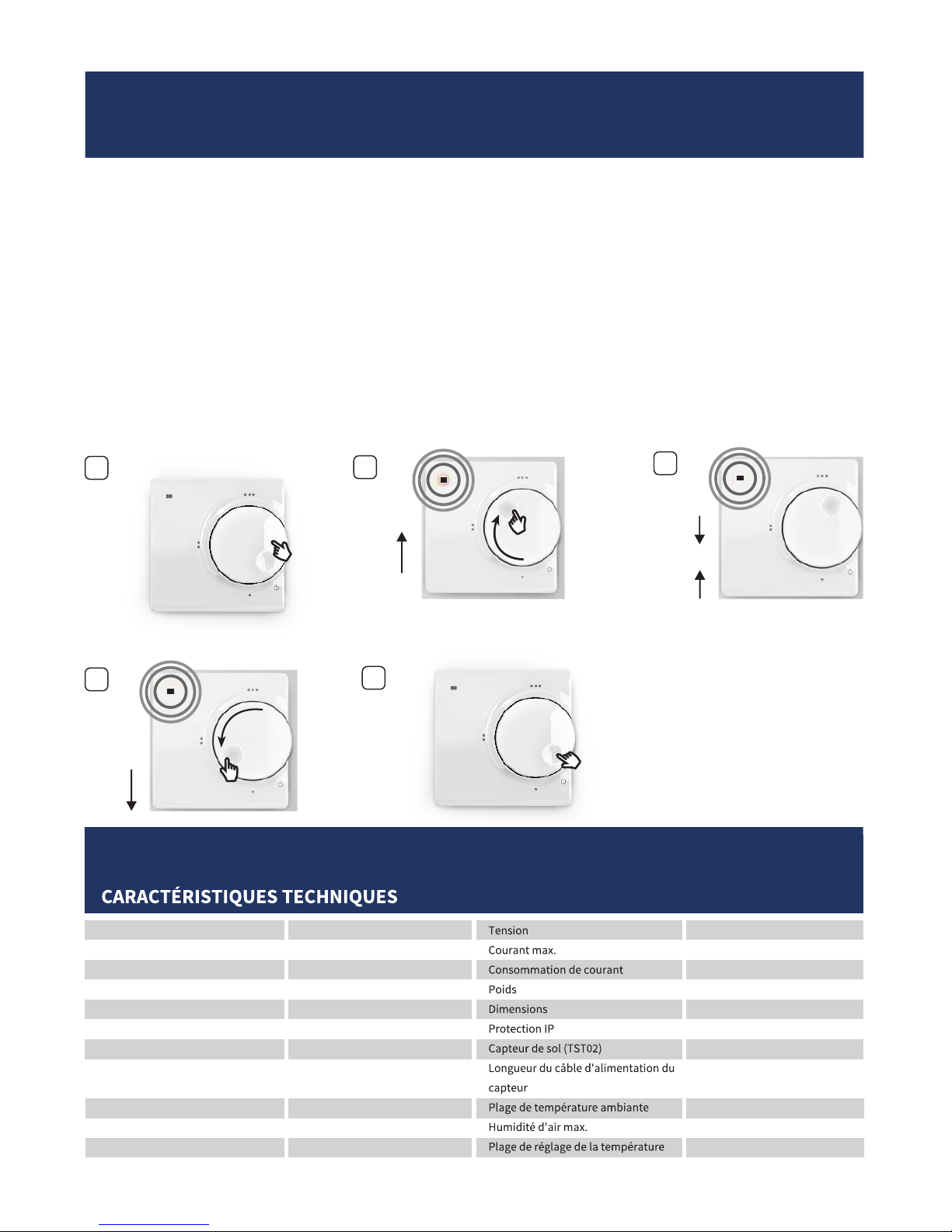

BESCHREIBUNG DES BETRIEBSMODUS
OPERATION MODE DESCRIPTION
DESCRIPTION DU MODE DE FONCTIONNEMENT
Install and connect the thermostat after the installation and testing of the underfloor heating system.
The temperature setting dial makes it possible to set
your desired temperature. Turn the dial clockwise for a higher temperature setting and counter-clockwise to lower the temperature setting. The
thermostat is equipped with a LED, which indicates that the heating is switched ON. To switch the heating OFF, turn the temperature setting dial counterclockwise until after you feel a slight resistance.
Ne montez et ne connectez le thermostat qu'une fois l'installation et l'essai du chauffage de sol effectués. Le bouton rotatif de réglage de la température vous
permet de régler la température souhaitée. Tournez le bouton dans le sens horaire pour augmenter la température et dans le sens antihoraire pour la baisser. Le
thermostat est équipé d'une DEL indiquant que le chauffage marche. Pour arrêter le chauffage, tourner le bouton de réglage de température dans le sens
antihoraire jusqu'à ce que vous sentiez une légère résistance.
1
2
3
4
5
°C
°C
°C
Spannung
Max. Stromstärke
Stromverbrauch
Gewicht
Abmessungen
IP Schutz
Sensor (TST02)
Länge Anschlussleitung Sensor
Umgebungstemperaturbereich
Max. Luftfeuchtigkeit
Temperatureinstellbereich
230VAC, 50Hz
16 A
0.45 W
90 g
80x80x20 mm
IP 21
NTC 6,8 kOhm
2 m
+5 °Ñ.....+40 °Ñ
80 %
+5 °Ñ.....+45 °Ñ
TECHNISCHE DATEN
TECHNICAL DATA
Power supply
Maximum load current
Thermostat power consumption
Weight
Dimensions
IP rate
Floor temperature sensor (TST02)
Sensor cold lead length
Ambient air temperature range
Maximum humidity
Temperature setting range
Page 6
6
GARANTIE
WARRANTY
GARANTIE
Der Hersteller garantiert die Übereinstimmung des Thermostates mit der Konstruktionsbeschreibung unter der Annahme der Beachtung der Montage- und
Betriebsanleitung.
Garantiezeitraum – 2 Jahre ab Kaufdatum.
Tritt innerhalb des Garantiezeitraums ein Mangel auf, des auf eine fehlerhafte Herstellung zurück zu führen ist, so hat der Kunde das Recht auf Nacherfüllung.
Schäden aufgrund unsachgemäßer Handhabung, Beschädigung durch Fremdverschulden, falscher Installation (nicht der Anleitung folgend) oder deren
Folgeschäden, sind von der Garantie ausgenommen. Bitte bewahren Sie Ihren Kaufbeleg auf. Garantieleistungen werden nur gegen Vorlage des
Kaufbelegs erbracht.
The manufacturer guarantees the conformity of the thermostat with the design description, assuming compliance with the assembly and operating
instructions.
Warranty period – 2 years from date of purchase.
In case of a failure during guarantee period casued by a manufacturing defect, the customer has the right to supplementary performance. The warranty does
not cover any damages due to inadequate handling, damages through a third party, wrong installation (not following the manual) or its consequential
damages. Please keep your receipt. For any warranty claims you have to show your sales receipt.
Le fabricant garantit que le thermostat est conforme à la description de sa construction, à condition que les instructions de montage et de service soient
respectées.
Garantie de 2 ans à partir de la date d'achat.
En cas de défaut survenant durant la période de garantie, dû à un vice de fabrication, le client a droit à une exécution ultérieure. Sont exclus de la garantie
tous les dommages causés par un maniement impropre, par la faute de tiers, par une installation incorrecte (non conforme aux instructions) ou les
dommages consécutifs. Veuillez conserver votre preuve d'achat, les prestations de garantie n'étant accordées que sur présentation de cette
preuve.
Page 7
7
GARANTIESCHEIN
ACCEPTANCE TEST CERTIFICATE
CERTIFICAT DE GARANTIE
Der Sensor kann während der Installation wieder durch das Wellrohr (Ø16mm) herausgenommen werden.
Le capteur peut être retiré du tube ondulé (Ø16 mm) pendant l'installation.
Der Thermostat TP 510 hat alle Tests erfolgreich bestanden.
The thermostat TP 510 has passed all the tests.
Le thermostat TP 510 a répondu aux exigences de tous les tests requis.
The sensor can be removed through the corrugated tube (Ø16mm) during installation.
Der Sensor kann vor der Verlegung des Fußbodens wieder durch das Wellrohr (Ø16mm) herausgenommen werden.
Le capteur peut être retiré du tube ondulé (Ø16 mm) pour effectuer le revêtement du sol.
The sensor can be removed through the corrugated tube (Ø16mm)before installation of the flooring .
Name / Name / Nom:
Straße / Street / Rue:
Postleitzahl, Stadt / Postal Code, City / Code postal, ville:
Land / Country / Pays:
Te
Kaufdatum / Purchase Date / Date d'achat: Installateur / Installer / Installateur:
Installationsdatum / Installation Date / Date d'installation: Unterschrift / Signature / Signature:
l / Tel / Tél: E-Mail / e-mail / E-mail:
Page 8
8
INST-0023-TP510-UH-011016
