Universalrepeater U1x
Bedienungsanleitung Version 1.0 Art.Nr. 5621
wantec U1x DECT - Repeater
universal
Inhalt
Einführung ................................................................................................................................ 1
Übersicht ............................................................................................................................... 2
Sicherheitshinweise .............................................................................................................. 2
Installation ................................................................................................................................ 3
Verpackungsinhalt ................................................................................................................ 3
Inbetriebnahme ..................................................................................................................... 3
LED Anzeigen ....................................................................................................................... 4
Assoziierung des wantec U1x Repeaters Repeaters mit der Basisstation ........................... 5
Assoziierung weiterer U1x Repeater mit derselben Basisstation ......................................... 5
Löschen der Assoziierung .................................................................................................... 5
Betrieb ...................................................................................................................................... 6
Eingehender Ruf ................................................................................................................... 6
Ausgehender Amtsruf ........................................................................................................... 6
Technische Daten .................................................................................................................... 7
Tipps zur Fehlerbehebung ....................................................................................................... 7
Reinigung ................................................................................................................................. 8
Einführung
Copyright wantec, im Riegel 27,
73450 Neresheim
U1x Repeater Page 1 of 8
Page 2
Bedienungsanleitung Version 1.0 Art.Nr. 5621
Übersicht
Repeateranwendung 1 – Satellitenkonfiguration
Universalrepeater U1x
Repeateranwendung 2 – Sternkonfiguration
Sicherheitshinweise
Der U1X Repeater ist nur für trockene Räume geeignet. Dabei soll der Aufstellungsort nicht in
der Nähe von Wärmequellen gewählt werden (z.B. Heizkörper, direkte Sonneneinstrahlung).
Zusätzlich können gegenseitige Beeinflussungen zwischen dem U1X Repeater und anderen
elektronischen Geräten in unmittelbarer Nähe auftreten (z.B. Mikrowellengeräte, Hifi-Anlagen,
etc.).
Copyright wantec, im Riegel 27,
73450 Neresheim
U1x Repeater Page 2 of 8
Page 3
Universalrepeater U1x
Bedienungsanleitung Version 1.0 Art.Nr. 5621
Installation
Verpackungsinhalt
U1X Repeater
Bedienungsanleitung
Inbetriebnahme
Stecken Sie den U1X Repeater in eine leicht zugängliche Steckdose. Wenn der U1X
Repeater noch nicht mit einer Basisstation assoziiert ist, so führen Sie bitte die Assoziierung
gemäß der Beschreibung auf Seite 5 durch.
Copyright wantec, im Riegel 27,
73450 Neresheim
U1x Repeater Page 3 of 8
Page 4

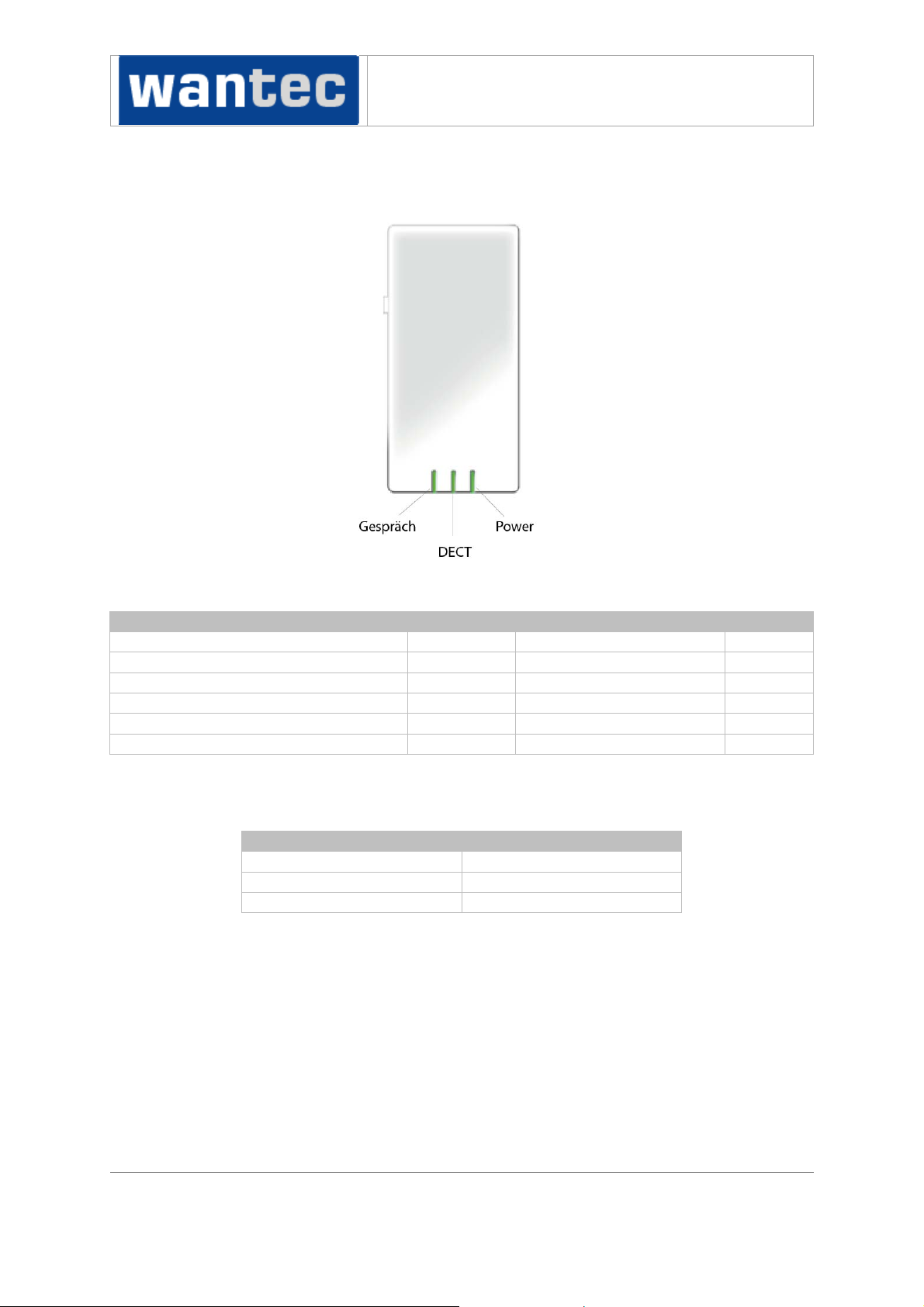

LED Anzeigen
Universalrepeater U1x
Bedienungsanleitung Version 1.0 Art.Nr. 5621
Status Gespräch DECT Power
Power On Aus Aus An
Anmeldeprozedur Aus Rotes Blinken An
Verbunden mit der Basisstation Aus Funkversorgungsanzeige An
Aktives Gespräch An Funkversorgungsanzeige An
Eingehender / Ausgehender Ruf An Funkversorgungsanzeige An
Fehler Aus Rotes schnelles Blinken An
Funkversorgungsanzeige Farbe
Sehr gut bis gut Grün
Ausreichend Orange
Schlecht Rot
Copyright wantec, im Riegel 27,
73450 Neresheim
U1x Repeater Page 4 of 8
Page 5
Universalrepeater U1x
Bedienungsanleitung Version 1.0 Art.Nr. 5621
Assoziierung des U1X Repeaters mit der Basisstation
- Stecken Sie den U1X Repeater in der Nähe der Basisstation in eine Steckdose.
- Die Power LED leuchtet grün und die DECT LED blinkt langsam rot.
- Versetzen Sie nun die Basisstation gemäß des Bedienungshandbuchs der
Basisstation in den Anmeldemodus (meist Paging-Taste auf der Basisstation
zwischen 5s und 10s gedrückt halten).
- Sobald die Basisstation gefunden wurde, blinkt die DECT LED grün.
- Nach erfolgreicher Anmeldung zeigt der U1X Repeater die Funkversorgung an.
- Sollte die Assoziierung mißglücken, bitte weiteres Vorgehen gemäß „Tipps zur
Fehlerbehandlung“ auf Seite7.
Assoziierung weiterer U1X Repeater mit derselben Basisstation
- Stecken Sie den U1X Repeater in der Nähe der Basisstation in eine Steckdose.
- ACHTUNG: Hierbei müssen sich alle bereits angemeldeten U1X Repeater ebenfalls
in der unmittelbaren Nähe der Basisstation befinden.
- Die Power LED leuchtet grün und die DECT LED blinkt langsam rot.
- Versetzen Sie nun die Basisstation gemäß des Bedienungshandbuchs der
Basisstation in den Anmeldemodus (meist Paging-Taste auf der Basisstation
zwischen 5s und 10s gedrückt halten).
- Sobald die Basisstation gefunden wurde, blinkt die DECT LED grün.
- Nach erfolgreicher Anmeldung zeigt der U1X Repeater die Funkversorgung an.
- Sollte die Assoziierung mißglücken, bitte weiteres Vorgehen gemäß „Tipps zur
Fehlerbehandlung“ auf Seite7.

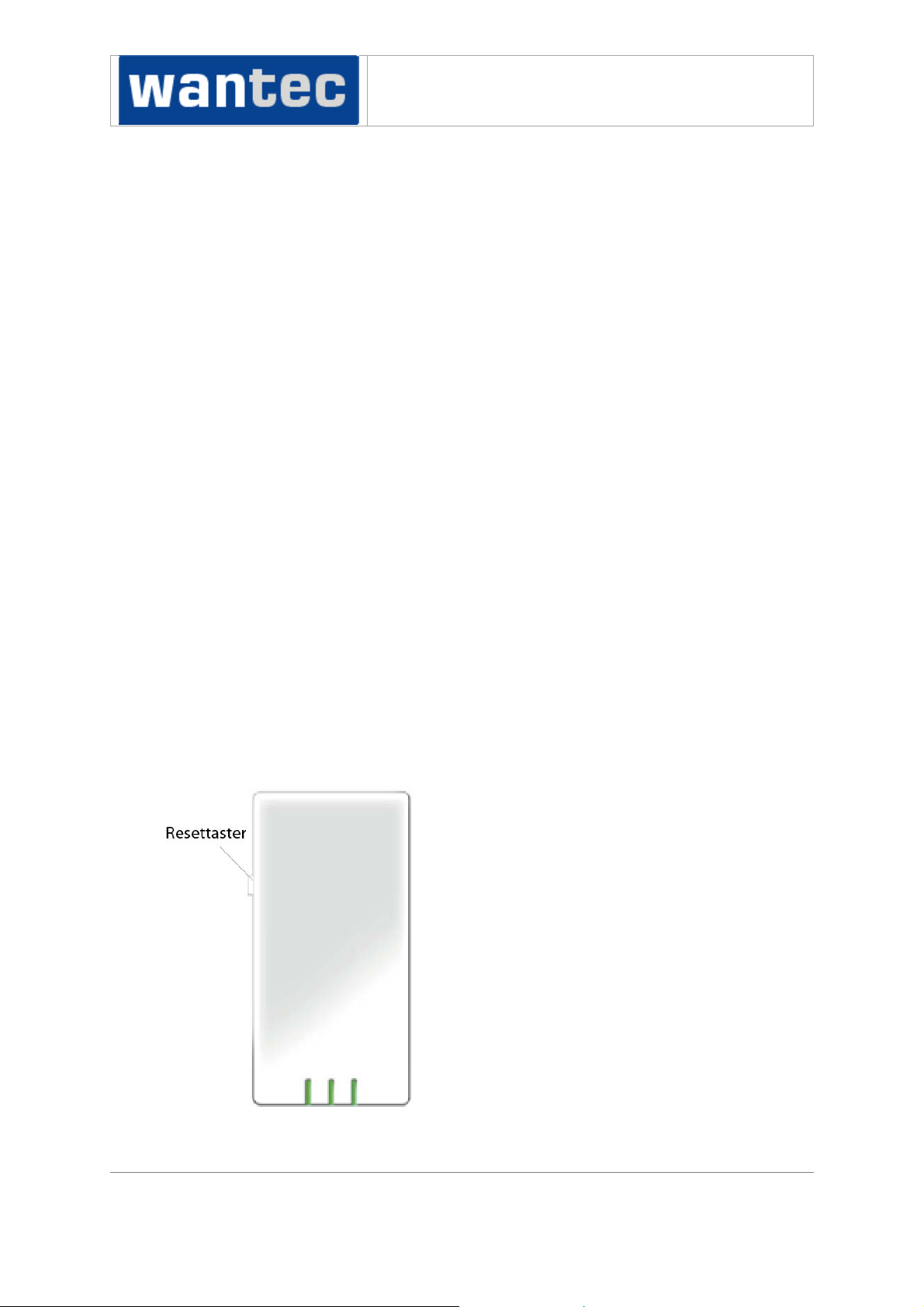

Löschen der Assoziierung
Durch Drücken des seitlichen Schalters (>5 sec) bei eingestecktem Repeater wird die
Assoziierung mit der Basisstation gelöscht. Bei Erfolg blinkt die DECT LED langsam rot.
Copyright wantec, im Riegel 27,
73450 Neresheim
U1x Repeater Page 5 of 8
Page 6
Universalrepeater U1x
Bedienungsanleitung Version 1.0 Art.Nr. 5621
Betrieb
Eingehender Ruf
- Die Gesprächs-LED leuchtet grün.
- Nimmt ein Mobilteil das Gespräch in der Repeaterzone an, so leuchtet die GesprächLED weiterhin grün, bis das Gespräch beendet wird.
Ausgehender Amtsruf
- Ein Mobilteil in der Repeaterzone startet einen ausgehenden Ruf.
- Die Gespräch-LED leuchtet grün, bis das Gespräch beendet wird.
Copyright wantec, im Riegel 27,
73450 Neresheim
U1x Repeater Page 6 of 8
Page 7
Universalrepeater U1x
Bedienungsanleitung Version 1.0 Art.Nr. 5621
Technische Daten
Funkstandard DECT
Frequenzbereich 1880MHz bis 1900MHz
Modulation GFSK
Sprachkodierung G.726 - 32kbit/s, G.722 - 64kbit/s
Sendeleistung Durchschnittlich 10mW
Reichweite Bis 300m bei Sichtverbindung / bis 50m in
geschlossenen Räumen
Stromversorgung Input 100 – 240VAC 50/60Hz
Abmessungen 122mm H x 62,2mm B x 66,5 mm T (inkl. Stecker)
Gewicht 109g
Tipps zur Fehlerbehebung
Problem Ursache Lösung
Keine Verbindung zur
Basisstation in der
Repeaterzone möglich
Die Assoziierung mit der
Basisstation ist mißglückt
Der U1X Repeater ist nicht
mit der Basisstation
assoziiert. Die DECT LED
blinkt langsam rot.
Die DECT LED leuchtet rot.
Die Basisstation ist nicht im
Betrieb
Basisstation ist nicht im
Anmeldemodus.
Wiederholen Sie die
Assoziierung mit der
Basisstation.
Verändern Sie die Lage des
U1X Repeaters, sodass die
DECT LED mindestens
orange leuchtet.
Schalten Sie die Basisstation
ein.
Aktivieren Sie den
Anmeldemodus der
Basisstation
Copyright wantec, im Riegel 27,
73450 Neresheim
U1x Repeater Page 7 of 8
Page 8
Universalrepeater U1x
Bedienungsanleitung Version 1.0 Art.Nr. 5621
Reinigung
Vor der Reinigung nehmen Sie den U1X Repeater aus der Steckdose. Wischen Sie den U1X
Repeater einfach mit einem leicht feuchten Tuch oder mit einem Antistatiktuch ab.
Vermeiden Sie den Einsatz von Putz- und Scheuermitteln.
Copyright wantec, im Riegel 27,
73450 Neresheim
U1x Repeater Page 8 of 8
