WANDERS Square 75 Tunnel, Square Jules User Manual And Installation Manual
Square
352013
INK.00.7932
NL
GB
FR
DE
Handleiding en installatievoorschriften 2
Users guide and installation manual 16
Mode d’emploi et instructions d’installation 29
Bedienungsanleitung und Installationsvorschriften 43
75 Tunnel | Jules
2
Geachte klant,
Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortabele warmtebron waar u nog jarenlang
plezier van zult hebben.
Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Square
is ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor
de constructie zijn alleen de beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo heeft u de
garantie van een lange levensduur voor deze houtkachel.
In het eerste deel van deze handleiding geven we u tips en aanwijzingen voor een juist en veilig gebruik van uw
houtkachel. In deel twee staan de installatievoorschriften en de technische specicaties van de Square. Deze zijn
vooral van belang voor de installateur.
Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en vervolgens
goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw Square.
Wij wensen u veel warmte met uw aanschaf.
Het Team van WANDERS.
• Het toestel mag niet gebruikt worden zonder glas.
• Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoen in de
nabijheid van het toestel gebracht worden.
• Dit toestel is niet bedoelt voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of
geestelijke vermogens of personen die niet op de hoogte zijn van de werking van een kachel. Zorg
ten allen tijden dat deze personen zich uitsluitend onder toezicht in de nabijheid van het toestel
begeven.
• Gebruik een haardscherm tegen verbranding ter bescherming van de hierboven vermelde kinderen
en personen.
• Het toestel dient geplaatst en aangesloten te worden door een erkend installateur volgens dit
installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.
!
3
NL
Inhoudsopgave
Uw Square houtkachel in éen oogopslag 4
Installatie 4
Aansteken van de kachel 5
Bediening luchttoevoer 5
Hout bijvullen 6
Eerste keer stoken 6
Brandstof 6
De optimale stookwijze 7
Schoorsteen en rookkanaal 8
Onderhoud 8
Klein onderhoud 8
Buiten gebruikstelling 8
Jaarlijks onderhoud 9
Veiligheid 9
Garantie 9
Installatievoorschriften Square 10
Voorbereiding 10
Het schoorsteenkanaal 10
Brandveiligheid 11
Installatie 11
Verbrandingsluchttoevoer 11
Aansluiten van de Square 12
Reparaties 13
Glas verwijderen 13
Technische gegevens 14
© Copyright 2013 Wanders res & stoves
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Wanders res & stoves aanvaard geen aansprakelijkheid voor technische fouten,
redactionele fouten, drukfouten of weglatingen in deze publicatie.
4
Uw Square houtkachel in éen oogopslag
De Square 75 Tunnel Jules
De Square is een combinatie van comfort en een eciënte warmteafgifte.
Door de grote hoeveelheid glas zal de warmte in de kachel direct uitgestraald worden zodat u zoveel mogelijk
warmte in het vertrek krijgt. De ingebouwde rookgas keerplaat, zorgt ervoor dat er extra warmte aan de
rookgassen wordt onttrokken, waardoor de kachel meer warmte uitstraalt. En met de ingebouwde luchtschuif
kunt u zelf de verbrandingslucht regelen zodat de haard hierdoor meer/minder zuurstof krijgt en daardoor
meer/minder hard brandt, dus meer/minder warmte afgeeft. Door de verlengde rookgaskanalen in de kachel
wordt de kachel optimaal verwarmd en gaat minder warmte verloren.
Installatie
Over het algemeen zorgt de dealer waar u de Square heeft aangeschaft, ook voor de plaatsing. Is dat niet het
geval, verzeker u er dan van dat de plaatsing wordt uitgevoerd door een erkende installateur. Een erkende
installateur kan u ook het juiste advies geven over het rookkanaal waarop de haard moet worden aangesloten.
Aansluiten van houtkachels door onbevoegden is verboden. Wij kunnen u in dat geval geen garantie geven
op de juiste werking van de Square.
Houd bij de installatie ook rekening met de brandveiligheid. Zie pagina 11.
De houthaard is geschikt als bijverwarming en is geen vervanger voor bijvoorbeeld uw CV-installatie.
Aansteken in de vroege herfst of late winter
Wanneer de buiten- en binnentemperatuur niet veel van elkaar verschillen is een goede schoorsteentrek
een ware uitdaging. In de vroege herfst of late winterdagen kunt u de schoorsteentrek een handje
helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel
luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorsteentrek weer. Stoken met
weinig hout voorkomt dat rook de kamer weer instroomt
!
!
5
NL
Aansteken van de kachel
De haard wordt bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af te koelen.
Raak de kachel daarom niet onbeschermd aan tijdens het stoken en twee uur daarna. Bedien de haard
altijd met een handschoen, anders kunt u zware brandwonden oplopen.
Voordat u de haard gaat aansteken, veeg met bijv. een papiertje van
een keukenrol, de eventuele aanslag van de ramen. En gebruik dit
papier gelijk voor het aanmaken van uw vuur.
Zet de verbrandingslucht toevoer opening open. Schuif, voordat u
de kachel aansteekt, de schuif maximaal open. De ‘ECO’ schuif dient
maximaal naar links geschoven te worden. Open daarna de deur en
leg een paar propjes papier of aanmaakblokjes in de haard met daar
bovenop een aantal kleine stukjes hout. Steek de stukjes hout aan en zet
de deur voor enkele (3-5) minuten op een kier voor extra luchttoevoer,
en om de schoorsteen trek sneller op gang te krijgen. Wanneer de
stukjes hout branden, kunt u extra hout toevoegen. (Probeer het hout
zodanig losjes in het vuur te leggen, dat de vlammen zich er goed
rondom kunnen ontwikkelen).
Als de haard goed op temperatuur is kunt u de rookgaskeerklep
sluiten. Schuif naar rechts, eco stand. De rookgassen worden nu via
de rookgaskanalen geleid.
Bediening luchttoevoer
De luchtschuif heeft 3 standen n.l.
1. helemaal uitgetrokken primaire en secundaire luchttoevoer
open.
2. indrukken tot de eerste klik alleen secundaire luchttoevoer open
de kachel heeft nu het hoogste rendement en de ruitenspoeling
werkt het best.
3. indrukken tot de tweede klik alles dicht de kachel zal nu langzaam uitgaan.
Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.
Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat.
Raak de gelakte delen nooit aan bij het opwarmen van de haard.
!
1 2 3
!
6
Let op vingerafdrukken
Pas op dat u het glas van de kachel niet met de vingers aanraakt. Vingerafdrukken branden in het glas
en zijn daarna niet meer te verwijderen.
Hout bijvullen
Let op dat U, voordat U hout bijvult, de rookgasklep weer open zet. Dit om te voorkomen dat teveel rookgassen
de woonkamer in stromen. Nadat U de deur weer gesloten heeft kunt U de rookgasklep weer sluiten.
Eerste keer stoken
Verkleuren van wanden, plafonds en roosters
Na het stoken van de haard kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat
stofdeeltjes verbranden in de convectiemantel. Dit is een natuurlijk proces waar WANDERS niet
verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij naar het advies dat gegeven
wordt in de sfeerhaardenbranche. Uw installateur kan u daarover informeren.
Wanneer u de Square voor de eerste keer gebruikt, moet de haard ‘instoken’. Het toestel is voorzien van een
hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celcius in de kachel branden. Dat gebeurt
de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens kan dit
‘instoken’ een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de
kachel -de eerste 4 tot 5 keer dat u stookt- minimaal 6 uur te laten branden met niet te veel brandstof. Ventileer
de ruimte goed terwijl u stookt. Zorg ervoor dat in dezelfde ruimte geen afzuigkap aanstaat terwijl de haard
brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft.
Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig
met een licht vochtige doek, als de kachel koud is. Gebruik eventueel speciaal schoonmaakmiddel voor
keramische kookplaten. Raak het schone glas niet meer met de vingers aan. Vingerafdrukken branden in het
glas en zijn daarna niet meer te verwijderen.
Nieuwbouwwoning of recente renovatie?
Wacht zes weken met stoken in een nieuwbouwwoning die recent is opgeleverd, of een ruimte die
onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht
afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunnen de vele stofdeeltjes in de
ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds
wordt warm, wat gele vlekken kan veroorzaken.
Brandstof
Houtsoort Droogtijd
Den, Populier 1 jaar
Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar
Fruitboom, Beuk 2 jaar
Eik 2,5 jaar
De Square kan alleen gestookt worden met hout. Leg niet meer dan 3 tot 4 kg brandstof tegelijk in de kachel.
Gebruik altijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel.
!
!
!
7
NL
Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard
zwart van roet worden. Ook kunnen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans op
schoorsteenbrand.
Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na
twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooi vlambeeld
en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid,
veel rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk.
Gebruik geen paranehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge
hitte de parane te snel uit de houtblokken. De vervuilde rookgassen die hierdoor ontstaan slaan
direct neer op het glas van de kacheldeur, branden in het glas en zijn dan niet meer te verwijderen.
Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn
zeer schadelijk voor het milieu en kunnen uw haard aantasten. Ook is het verboden om plastics en
ander afval te verbranden vanwege de giftige rookontwikkeling.
Houtsoorten en opslag
Alle soorten schoon, gekapt en droog hout kunt u gebruiken als brandstof. Harde houtsoorten zoals
eik, beuk en berk branden langzaam, geven veel warmte af en vormen gemakkelijk houtskool.
Zachtere houtsoorten zoals spar, den en populier geven meer vlammen, maar minder warmte en
minder houtskool.
Hout kunt u het beste opslaan op een winderige plek, beschut tegen de regen. Zo droogt het hout op
een natuurlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf
de onderkant drogen en komen de onderste houtblokken niet in contact met water.
De optimale stookwijze
Kachels van WANDERS zijn zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel
kan een rendement halen van ongeveer 75%. Hierdoor heeft u minder hout nodig voor evenveel warmte.
Bovendien geeft een goed gestookte kachel minder rookvervuiling. Een aantal tips voor optimaal stookplezier:
• Stook uw kachel altijd met gesloten deur; daardoor verbetert het stookrendement 8 tot 10 keer. Bij een
open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief koude
lucht koelt het vuur af. Tevens voorkomt u brandschade door mogelijk uitspattende vuurdeeltjes, met
name van naaldhout.
• Leg niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkt eciente verbranding
tegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een knetterend houtvuur heeft een minimaal verbruik van
25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel in dezelfde ruimte brandt.
• Voer alleen als u begint te stoken extra lucht toe aan uw houtkachel. Indien u constant veel lucht toevoert,
dan wordt de houtverbranding door de extra lucht te sterk opgejaagd en krijgt uw haard te weinig tijd om
zijn warmte af te geven aan de kamer. Ook kan de haard oververhit raken en beschadigen.
• Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude
schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij
mist zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw
omgeving.
• Doof het vuur niet plotseling met water maar laat het opbranden. De materialen binnen in de haard kunnen vervormen of scheuren door plotselinge, grote temperatuurverschillen.
!
!
!
8
Schoorsteen en rookkanaal
De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de
kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installatie overgaat, dient uw installateur, of
een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lengte een diameter
heeft van minimaal 200 millimeter en of het kanaal schoon, glad en lekdicht is.
Schoorsteen met een goede trek
Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als
de wind bij de schoorsteenmond ook nog eens de lucht uit de schoorsteen ‘wegzuigt’.
Soms kan valwind echter het omgekeerde eect geven, en de lucht juist terug de schoorsteen
inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen tegenwerken,
evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte natuurlijke trek kan
uw installateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.
Wat te doen bij schoorsteenbrand
Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel
de brandweer. Na het blussen moeten schoorsteen en kachel opnieuw worden gekeurd door uw
installateur.
Onderhoud
Klein onderhoud
• Wij adviseren u om een laagje as van twee tot drie centimeter te laten liggen. Zo beschermt u de stookplaat.
• Verwijder twee a drie keer per week de afgekoelde as uit de kachel. Wij adviseren U om een asemmer te
gebruiken.
• Reinig de kachel aan de buitenkant met een licht vochtige doek die niet pluist. Gebruik geen agressieve
schoonmaak- en schuurmiddelen.
• Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas
niet meer met de vingers aan. Vingerafdrukken branden in het glas.
• Olie af en toe de scharnieren en de deursluiting.
Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhouden.
Buiten gebruikstelling
• Laat in de zomerperiode de luchtschuif openstaan. Zo onstaat er een stroming die het vocht uit de kachel
houdt.
• Reinig de haard grondig na het stookseizoen. Denk daarbij ook aan de rookgaskanalen in de kachel,
zoals hieronder aangeduid. De asopvangbak onderin kan men er uitnemen door de vleugelmoeren te
verwijderen.
• Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat
!
!
!
9
NL
Jaarlijks onderhoud
• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder jaar uw schoorsteen
grondig vegen door een erkende schoorsteenveger.
• Laat jaarlijks de dichtheid controleren van de rookgasafvoer en de verbrandingsluchttoevoer van het
dubbelwandige rookkanaalsysteem
• Laat jaarlijks het volledige kanalensysteem controleren, inclusief de dak- of geveldoorvoer en de
uitmonding net buiten de gevel.
• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.
• Laat jaarlijks alle afdichtingen van deuren en glasramen controleren op slijtage.
Veiligheid
Met een houthaard van WANDERS heeft u een comfortabele én veilige warmtebron in huis.
De brandveiligheid begint bij een correcte installatie en een goed werkend rookgasafvoerkanaal. Uw
installateur dient zich daartoe te houden aan de installatievoorschriften, zoals omschreven op pagina 10 en
verder. Voor veilig stoken zijn verder de volgende punten van belang:
1. Stook uw haard zo veel mogelijk met een gesloten deur. Dat verhoogt het rendement en is ook beter voor
het milieu.
2. Voorkom dat kleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat
ze niet alleen als de haard brandt. Gebruik eventueel een haardscherm.
3. Giet of leg geen brandbare vloeistoen en materialen in de kachel. Dit kan de kachel onherstelbaar
beschadigen.
4. Als de vloer rond de haard van brandbaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een
minimale grootte te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van
de deur: 30 cm uit de haard
5. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, schilderijen),
vlakbij de kachel of het rookkanaal. Houd minimaal een afstand van 80 centimeter aan vanaf de buitenzijde
van de haard en het schoorsteenkanaal.
6. Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).
7. Houd de punten in acht die staan onder het kopje ‘Optimale stookwijze’, op pagina 7.
8. Laat de haard alleen repareren door een erkend installateur en met originele onderdelen.
Garantie
Op uw houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5 jaar na aankoopdatum,
mits de haard op een juiste wijze is geïnstalleerd en wordt gebruikt volgens de aanwijzingen in deze
handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten.
In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen niet onder de
garantie. Defecte onderdelen kunt u franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077
AL, Netterden.
Voordat de haard geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel.
In dat geval moet u het toestel niet accepteren, maar contact opnemen met uw leverancier.
Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; niet juiste naleving van
de landelijke voorschriften en de bijgevoegde installatie- en bedieningsvoorschrif-ten; installatie door een
niet door WANDERS erkend installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar.
De garantie vervalt ook bij gebruik van een verkeerde brandstof.
Voor de volgende onderdelen geldt een garantietermijn van 1 jaar: alle gietijzeren en vermiculite onderdelen,
de bedieningsonderdelen van het convectiesysteem en de lak.
10
WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden,
plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes
verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen
te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur
kan u hierover informeren.
Wanders adviseert ten allen tijde schouwbeluchting voor
inbouw- en inzethaarden.
Klachten worden in behandeling genomen nadat de
verkooprma/installateur of het gasbedrijf een klacht heeft
ingediend, vergezeld van de aankoopdatum en een kopie van de
aankoopbon. Reparaties geven geen recht op verlenging van de
garantietermijn. Alle gevolgschade wordt uitgesloten.
Installatievoorschriften Square
De Square is gekeurd volgens de internationale normering EN13229. Deze haard kan aangesloten worden op
een rookkanaal waarop meerdere kachels zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter
van 200 millimeter. De aansluiting van het convectiesysteem heeft een diameter van 100 millimeter.
Het toestel mag alleen geplaatst en aangesloten worden door een erkende installateur en volgens de
onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving
voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de Square
onvolledig of onjuist is aangesloten of geïnstalleerd.
Het is niet toegestaan de kachel in te bouwen in:
• Trappenhuizen, behalve in gebouwen met niet meer dan 2 woningen.
• Algemeen toegankelijke galerijen en gangen.
• Ruimtes waar licht ontvlambare of explosie gevaarlijke stoen worden verwerkt.
• Ruimtes waar een afzuigkap aanstaat of een mechanisch afzuigsysteem is geplaatst, behalve wanneer u
de luchtaanvoer rechtstreeks van buiten haalt, zodat een gevaarloze verbranding verzekerd is.
Voorbereiding
Het schoorsteenkanaal
Voordat u de haard plaatst dient u de volgende punten in acht te nemen:
• Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemaakt
en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele afsluitkleppen dienen te
worden verwijderd.
• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal moet minimaal 12 Pa of 0,12 mbar zijn.

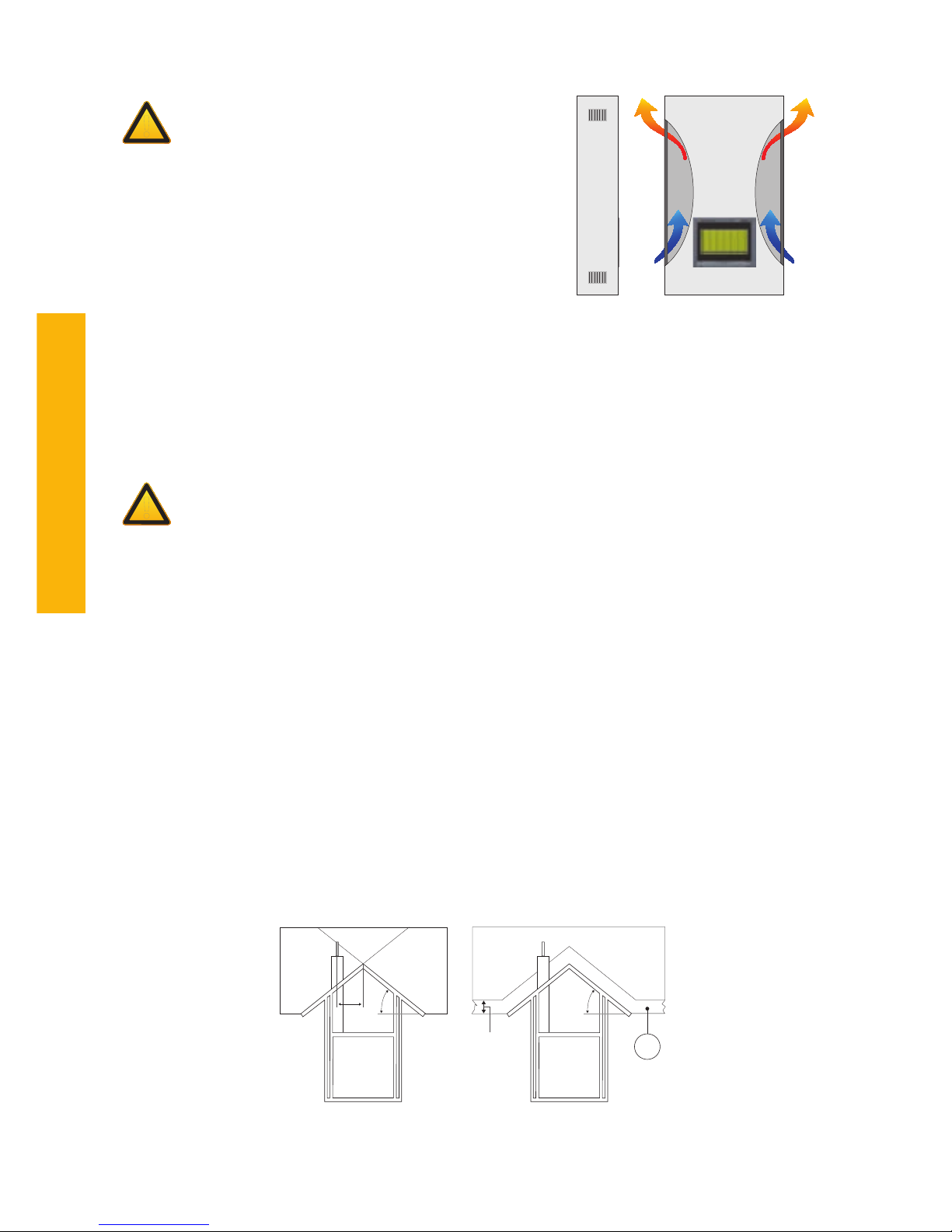

• Het schoorsteenkanaal moet altijd in uitmondingsgebied 1 uit komen. Zie tekening op volgende pagina.
• Het schoorsteenkanaal dient ten tijde van plaatsing schoon en lekdicht te zijn en zonder enige belemmer-
ing een diameter van minstens 200 millimeter te hebben.
• Eventuele bochten in het rookkanaal mogen niet groter zijn dan 45 graden.
• U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan
afvoeren.
!
!
11
NL
Brandveiligheid
In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de
kachel wordt geïnstalleerd.
1. Als de vloer rond de haard van brandbaar materiaal is gebruik dan een vloerplaat. De vloerplaat dient een
minimale grootte te hebben van: - aan de voorzijde van de deur: 50 centimeter uit de haard
- aan de zijkant van de deur: 30 centimeter uit de haard
2. Houd minimaal 80 centimeter afstand tussen de kachel en brandbare objecten, zoals: gordijnen, houten
voorwerpen (kasten en schilderijen) en glazen objecten. Houd dezelfde afstand aan ten opzichte van het
rookkanaal.
3. Houten constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzijde
kachel) dienen brandvrij bekleed te worden.
4. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen
plafond en dak ongeveer 80 centimeter rondom bekleed te worden met brandvrije materialen. Let hierbij
op balklagen en eventuele elektrische leidingen.
5. Tussen de kachel en dragende, stalen constructieonderdelen moet minimaal een afstand van 50 centimeter
zitten (in alle richtingen).
6. Scherm alle brandbare materialen af die zich binnen een straal van 80 centimeter van de kachelopeningen
bevinden. Doe dit met niet brandbare materialen.
7. Bekleed de schouw nooit met brandbaar materiaal (zoals papierbehang).
8. De muur achter de kachel moet uit brandvrije materialen bestaan of ermee geïsoleerd worden. Het
isolatiemateriaal dient een temperatuur van 700 graden Celcius te weerstaan en een dichtheid van 80 kg/
m3 te hebben. Zie voor de isolatiematerialen tabel op pagina 15).
9. Voorkom bij het plaatsen van de haard warmtedoorslag. De warmte afgifte van een brandende haard kan
door de muur heen trekken. Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom
dit.
Installatie
De Square is gekeurd volgens de internationale normering EN13229. De haard kan aangesloten worden op
een rookkanaal waar meerdere kachels op zijn aangesloten. Alleen een erkende installateur mag de haard
plaatsen, anders vervalt de garantie.
Verbrandingsluchttoevoer
De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra
luchttoevoeropening, zo dicht mogelijk bij de kachel; zo vermijdt u tocht. Een extra luchttoevoeropening is
absoluut vereist indien:
• Het vertrek is voorzien van een warmte terugwin systeem.
• Het vertrek is voorzien van een centraal afzuigsysteem.
• Een afzuigkap in dezelfde ruimte staat.
1
3 3
A X
X > 23˚
3
X
X < 23˚
1
500 mm
12
De luchttoevoeropening moet afsluitbaar zijn indien deze door een brandwerende muur loopt. Zijn er
meerdere verbrandingstoestellen in dezelfde ruimte aanwezig, dan moeten er voldoende luchtopeningen
zijn om een zorgeloze verbranding te garanderen.
Aansluiten van de Square
De Square is een zware inbouwhaard. Verzeker u ervan dat de vloer waar u de haard op plaatst sterk genoeg
is en vlak.
Volg, voordat u de haard monteert, eerst de aanwijzingen op uit het vorige hoofdstuk ‘Voorbereiding’.
Bescherm uw rug en de vloer tijdens de hele montage.
1. Controleer de verpakking, zijn er zichtbare schades, zo ja, meldt dit.
2. Haal de haard uit de doos,
3. Zet de haard op zijn plaats, zorg ervoor dat de haard precies midden onder het afvoergat staat. Indien uw
haard voorzien is van de optionele ventilatoren houdt u rekening met de kabel zodat deze niet beschadigd of
bekneld komt te zitten.
4. Sluit de pijpmond aan op het afvoerkanaal, op pagina 10 ziet u waar het kanaal aan dient te voldoen. Het
afvoerkanaal dient afwaterend gemonteerd te worden.
5. Plaats de keerplaat in de kachel.
6. Uw haard is klaar voor gebruik.
WANDERS adviseert schouwbeluchting bij alle
haarden die worden ingebouwd.
!
13
NL
Reparaties

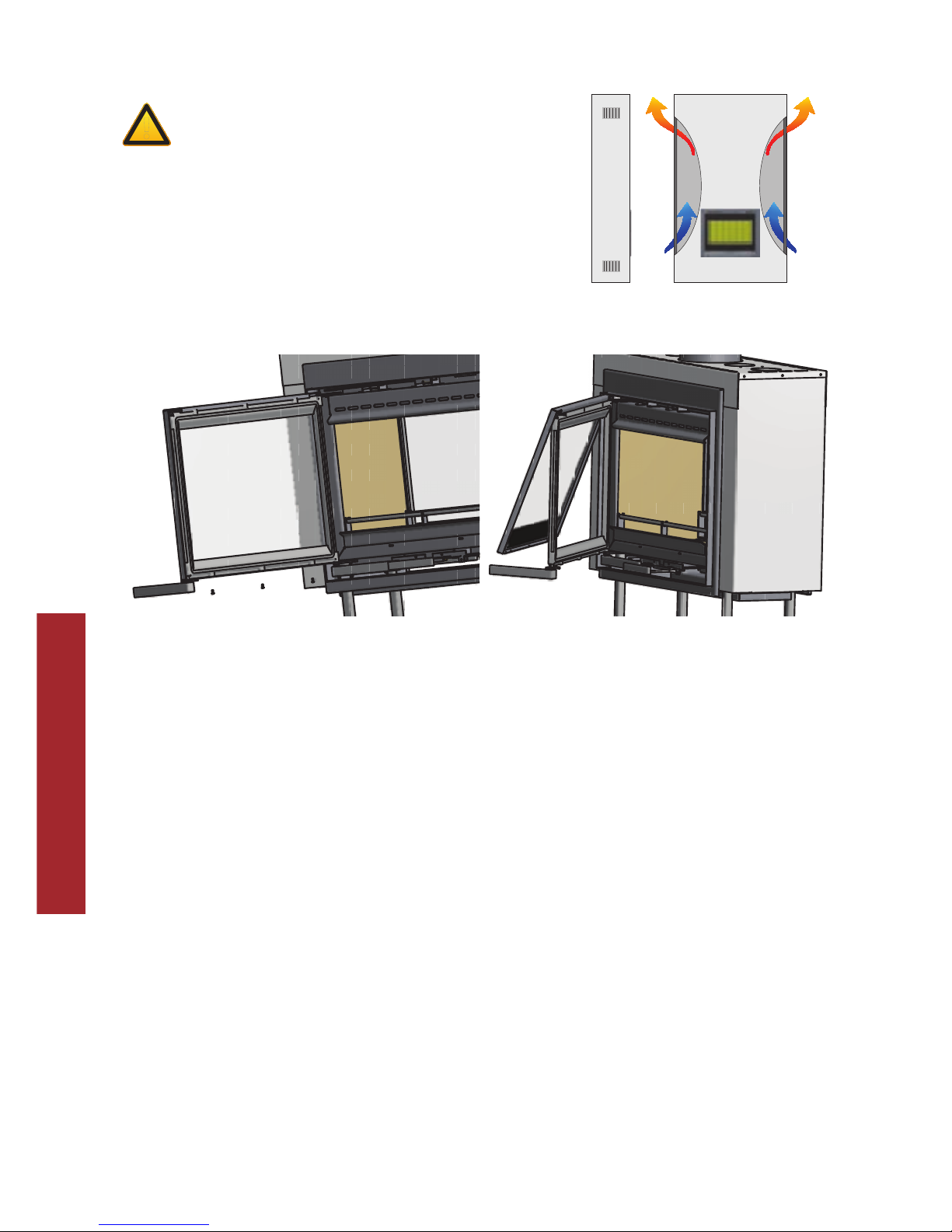

Glas verwijderen
Om het glas te verwijderen dient u het frame van de deur los te schroeven. Er bevinden zich 3 schroeven in
dit frame allen aan de onderzijde.
14
Technische gegevens
Square 75 Tunnel
Deur sluiting I & II Ba
Nominaal vermogen* 15,3 kW
Pijpdiameter verbrandingsgassen 200 mm
Maximale vulling met hout 3-4 kg
* nominale warmte wordt verkregen bij een schoorsteentrek van 0,12 mBar
Brandstof; houtblokken (30 x 10 cm)
Maximale opleg hoeveelheid 3 stuks
Primaire luchtklep maximaal
Secundaire luchtopening maximaal
Brandtijd brandstof ongeveer 1 uur
Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2
Bij gesloten deur met als brandstof hout
Square 75 tunnel
Rookgashoeveelheid 13,2 g/s
Rookgastemperatuur 298
0
C
Voordruk 0,12 mBar
Rendement 77,6 %
CO op 13% O
2
0,08 %
Fijnstof 27 mg/m
3
Keuringsinstituut 0608
Keuringsnorm EN13229
Keuringsrapportnummer EZKA/12/079-1
15
NL
Tabel isolatiemateriaal, NB: alleen wat in het gearceerde gebied staat is toegestaan
Isolatie Verpakt Warmtegeleiding Bovenste Dichtheid
gebruikstemp.
nr artikel nr vorm nr verpakt nr �C nr kg/m³
10
11
12
13
01
02
03
04
05
06
07
08
09
10
99
01
02
10
11
20
21
99
10
12
14
16
72
74
76
99
02
03
04
05
06
07
08
09
10
11
12
13
18
99
20
30
40
50
60
70
80
90
100
110
120
130
180
mineraal wol
glaswol
steenwol
slakken
banen
losse wol
wol
granulaat
vilt
lamellen mat
matten verstikt
platen
schalen
segmenten
gevlochten
overige
matten verstikt
matten verstikt
matten verstikt
g. kromme 2
schilfers
g. kromme 1
schilfers
g. kromme 2
platen
g. kromme 1
platen
g. kromme 2
enkel
100
120
140
160
720
740
760
Zoek in deze tabel het isolatiemateriaal uit. Groep 99 is NIET toegestaan.
Tabel isolatiedikte bij muurdikte
muurdikte 10 cm isolatie convectiemantel
Bescherming van de muur
Achterkant
8 cm
Zijkant
8 cm
Onderkant
6 cm
Wanden uit brandbare bouwdelen X X
Dragende wanden uit staalbouw X X
Inbouw meubel tegen kachel X X
Inbouwmeubel in achterliggende muur X X
Overige wanden
Wanddikte < 10 cm X X
Wanddikte > 10 cm (kan gemetselde muur
zijn)
- -
Tabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van
inbouwwanden
16
Dear Client,
Congratulations on your new wood-burning stove, which will be a comfortable source of heat to enjoy for many
years on end.
When designing this replace we took particular care regarding the ease of use, the operational safety and the
design. The Square is developed and produced at our own factory in Netterden (the Netherlands) and is for the
greater part handmade. Only the best materials are used for the construction and comply with current international
standards. This will guarantee that your woodstove has a long life.
The rst part of this user’s guide gives you tips and directions about how to use your wood-burning stove correctly
and safely. The second part of the manual contains the installation instructions and the technical specications of
the Square. They are of particular importance to the installer.
We advise you to read this manual thoroughly before using your new stove and to keep the manual in a handy
place. Your installer may need the manual for the yearly maintenance of your replace.
We wish you much warmth with your new replace!
The WANDERS team
• Do not use the appliance without glass.
• Do not place highly ammable materials like nylon clothes of ammable uids in the neighbourhood
of the appliance.
• This appliance is not meant for operation by persons (including children) with limited physical or
intellectual faculties, or by persons who are unfamiliar with the operation of gas appliances. Always
ensure that they are supervised when near the appliance.
• Use a re-screen to avoid burning and to protect the above-mentioned children and persons.
• The appliance must be mounted and connected by an acknowledge installer in accordance with
the installation instructions and national and currently applicable local regulations
!
17
GB
GB
User guide and installation manual
Square 75 tunnel / Jules
© Copyright 2013 Wanders res & stoves
The information contained herein is subject to change without notice. Wanders res & stoves shall not be liable for technical or editorial errors or omissions contained herein.
Your Square wood-burning stove at a single glance 18
Installation 18
Lighting the stove 19
Operation of the air supply 19
Adding wood 20
Lighting the stove for the rst time 20
Fuel 20
The best way to burn your stove 21
Chimney and ue 21
Maintenance 22
Small maintenance 22
When the stove is not used 22
Yearly maintenance 22
Safety 23
Guarantee 23
Installation instructions for the Square 24
Preparation 24
The chimney ue 24
Fire Safety 25
Installation 25
Supply of combustion air 25
Connecting the Square 25
Repairs 26
Removing the glass 26
Technical details 27
18
Your Square wood-burning stove at a single glance
The Square 75 Tunnel Jules
The Square is a combination of comfort and ecient heat emission.
The large glass panes allow emission of the heat from the stove directly to the environment to make your room
instantly comfortable. The integrated ue gas deector ensures that extra heat is taken from the ue gasses,
which makes that the stove radiates more warmth. And with the integrated air slide valve you can regulate
the intake of combustion air and intensify or moderate the intake of oxygen and consequently the output of
your stove. The extended ues in the stove ensure that the stove is optimally heated and that less heat is lost.
Installation
It is common practice for the dealer where you purchased your Square stove to take also care of installing it.
If this is not the case, please ensure that the installation is done by a certied installer. A certied installer can
also give you the right advice about the ue tube to which the stove must be connected. Connecting woodburning stoves by unqualied persons is prohibited, in which case we cannot give any guarantee about proper
functioning of your Square stove. Please bear re safety in mind when installing the stove. See also page 23.
The wood-burning stove is suitable as an extra heat source and does not replace your principal
heating device, such as your central heating system.
Lighting your stove early in autumn or late in winter
When the external and internal temperatures do not dier much, a proper chimney draught is a
challenge. Early in autumn or late in winter you can help chimney draught get started by burning
some wood while keeping all air inlets maximally open. An abundant air supply speeds up quick
heating which in turn increases the draught in the chimney. Lighting up the stove with only a little
wood prevents smoke from streaming into the room.
!
!
Loading...
