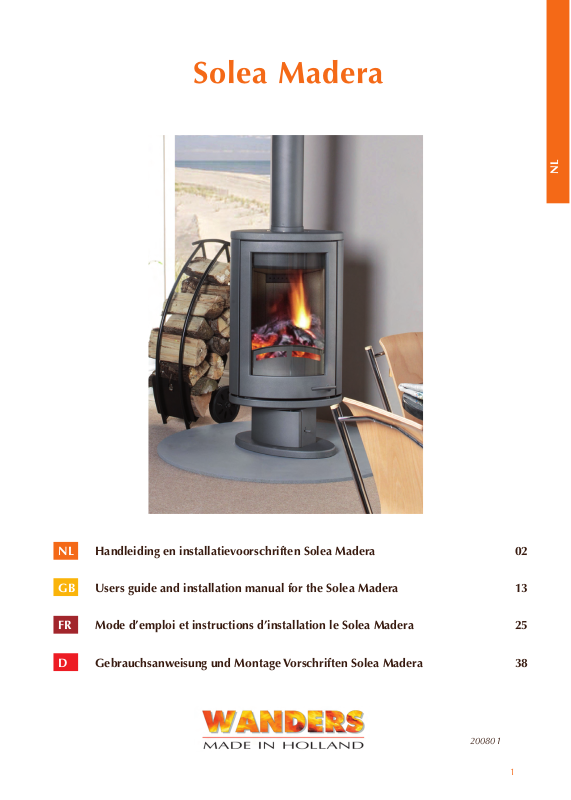

Solea Madera
NL
NL Handleiding en installatievoorschriften Solea Madera 02
GB Users guide and installation manual for the Solea Madera 13
FR Mode d’emploi et instructions d’installation le Solea Madera 25
D Gebrauchsanweisung und Montage Vorschriften Solea Madera 38
200801
1
2
NL
Geachte klant,
Van harte gefeliciteerd met de aanschaf van uw Solea houtkachel. Een comfortabele
warmtebron, waar u jarenlang plezier van zult hebben.
Uw kachel is voorzien van een automatische thermostaatklep. Die regelt een optimale
luchttoevoer, wat de kans op oververhitting verkleint en een optimaal vlambeeld
garandeert. Dankzij het compacte formaat kan de Solea midden in de kamer staan, of
vlak voor de wand.
Net wat u het beste uitkomt.
Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid
en vormgeving. De Solea is ontwikkeld en geproduceerd in onze eigen fabriek in
Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen
de beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo
garanderen wij u een lange levensduur en optimaal stookplezier.
In het eerste deel van deze handleiding vindt u tips en aanwijzingen voor een juist
en veilig gebruik van uw houtkachel. In deel twee staan de installatievoorschriften
en de technische specificaties van de Solea. Deze zijn vooral van belang voor de
installateur.
Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding
zorgvuldig te lezen en hem vervolgens goed te bewaren. Uw installateur kan deze
handleiding nodig hebben voor het jaarlijkse onderhoud van uw Solea.
Wij wensen u veel warmte met uw aanschaf.
Het Team van WANDERS.
3
NL
Inhoudsopgave
Uw Solea Madera houtkachel in éen oogopslag 4
Installatie 4
Aansteken van de kachel 4
Eerste keer stoken 5
Brandstof: hout 5
De optimale stookwijze 6
Schoorsteen en rookkanaal 6
Onderhoud 6
Veiligheid 7
Garantie 7
Installatievoorschriften Solea Madera 8
Technische tekeningen 51
4
Uw Solea Madera houtkachel in éen
oogopslag
De Solea Madera
De Solea Madera is een combinatie van comfort en
efficiënte warmteafgifte. De haard bestaat uit een
buitenmantel en een binnenwerk. Hierdoor kan 70% van
de warmte snel uw woonruimte verwarmen via convectie.
De overige 30% van de warmte komt door straling via
het glasoppervlak vrij. De automatische thermostaatklep
regelt de luchttoevoer naar uw houtkachel, mits alle
overige openingen gesloten blijven. Begint u met stoken,
zet dan de klep maximaal open. Naarmate de kachel
warmer wordt, zal de klep automatisch sluiten, waardoor
oververhitting tot een minimum wordt beperkt en het
vlambeeld optimaal blijft.
Nota bene: De glaszijde van de haard mag nooit naar de
muur gericht staan tijdens en tot twee uur na het stoken.
Installatie
Over het algemeen zorgt de dealer waar u de Solea heeft
aangeschaft, ook voor de installatie van de houtkachel. Is
dat niet het geval, verzeker u er dan van dat de installatie
wordt uitgevoerd door een erkende installateur. Een
erkend installateur kan u ook het juiste advies geven
over het eventuele rookkanaal waarop de kachel moet
worden aangesloten. De houtkachel is geschikt als
bijverwarming en is geen vervanger voor bijvoorbeeld
uw centrale verwarming. Houd bij de installatie rekening
met de brandveiligheid. Zie pagina 07.
Aansluiten van houtkachels door onbevoegden is
verboden. Wij kunnen u in dat geval geen garantie geven
op de juiste werking van de Solea.
Aansteken in de vroege herfst of late winter
Wanneer de buiten- en binnentemperatuur niet veel
van elkaar verschillen is een goede schoorsteentrek
een ware uitdaging. In de vroege herfst of late
winterdagen kunt u de schoorsteentrek een handje
helpen door weinig hout te verbranden terwijl u
alle luchtopeningen maximaal open houdt. Veel
luchttoevoer bevordert snelle opwarming en dat
stimuleert de schoorsteentrek weer. Stoken met
weinig hout voorkomt dat rook de kamer weer
instroomt
Aansteken van de kachel
Open de deur en leg een paar propjes papier of
aanmaakblokjes in de kachel met daar bovenop een aantal
kleine stukjes hout. Zet de automatische thermostaatklep
maximaal open (zie foto).
Naast de thermostaatklep kent de Solea een
voorverwarmde ruitenreiniging en een ingenieus
extra luchtcirculatiesysteem, waardoor de rookgassen
nogmaals worden naverbrand. Bovendien zorgen
ook het hoogwaardige gietijzer en de vermiculite
binnenbekleding voor een optimale warmteopbrengst.
De Solea kan 360 graden ronddraaien als de houtkachel
direct onder de schoorsteenpijp is bevestigd en op een
stevige vloer staat. Let op dat u de haard nooit stookt
met de glaszijde naar de muur gericht. Met de knop
aan de rechterkant in de voet van de kachel kunt u de
Solea vergrendelen en ontgrendelen, op elke 30 graden
linksom of rechtsom.
De automatische thermostaatklep
5
NL
Schudrooster met schudstang
Zet het schudrooster met de schudstang open en houd
de eerste vijf tot tien minuten de aslade geopend voor
extra luchttoevoer. Steek de stukjes hout aan en zet de
deur op een kier voor extra luchttoevoer. Wanneer de
haard brandt, kunt u extra brandstof toevoegen en de
deur, schudrooster en aslade weer sluiten. Leg niet meer
dan drie houtblokken tegelijk in de kachel. Als de kachel
eenmaal brandt, regelt hij zelf de verdere luchttoevoer.
Zorg altijd voor voldoende ventilatie wanneer u de
houtkachel brandt.
Let op vingerafdrukken
Pas op dat u het glas aan de binnenzijde van de
kachel niet met de vingers aanraakt. Vinge-rafdrukken
branden in het glas zodra u gaat stoken en zijn daarna
niet meer te verwijderen.
oplopen tot 600 graden Celcius. Overigens kan dit
‘instoken’ een onaangename geur met zich meebrengen,
maar die is onschadelijk. We raden u aan om de kachel
-de eerste 4 tot 5 keer dat u stookt- minimaal 6 uur te
laten branden met niet te veel brandstof. Ventileer de
ruimte goed terwijl u stookt. Zorg ervoor dat in dezelfde
ruimte geen afzuigkap aanstaat terwijl de haard brandt;
een afzuigkap trekt verbrandingslucht weg die de haard
nodig heeft.
Tijdens het instoken kan er aanslag komen op het glas
van de kacheldeur. Deze aanslag verwijdert u eenvoudig
met een licht vochtige doek, als de kachel koud is.
Gebruik eventueel speciaal schoonmaakmiddel voor
keramische kookplaten. Raak het schone glas niet meer
met de vingers aan. Vingerafdrukken branden in het glas
en zijn daarna niet meer te verwijderen.
Nieuwbouwwoning of recente renovatie?
Wacht zes weken met stoken in een nieuwbouwwoning
die recent is opgeleverd, of een ruimte die onlangs
sterk is gerenoveerd. In muren en plafonds zitten
dan nog gassen, weekmakers en vocht afkomstig van
stuc- en schilderwerk. Door de warme luchtstromen,
kunnen de vele stofdeeltjes in de ruimte verkleuren
en vastplakken aan wanden en plafonds. Ook het
vocht in de muren en plafonds wordt warm, wat gele
vlekken kan veroorzaken.
Het is verboden om met vloeibare middelen zoals
benzine en spiritus de kachel aan te steken.
Voorkom dat in dezelfde ruimte waar u de kachel stookt
een afzuigkap aanstaat. Raak de gelakte delen nooit aan
bij het opwarmen van de haard.
Eerste keer stoken
Verkleuren van wanden, plafonds en roosters
Na het stoken van de haard kunnen wanden,
plafonds en roosters verkleuren. Dit komt doordat
stofdeeltjes verbranden in de convectiemantel.
Dit is een natuurlijk proces waar WANDERS
niet verantwoordelijk voor is. Om verkleuring te
minimaliseren verwijzen wij naar het advies dat
gegeven wordt in de sfeerhaardenbranche. Uw
installateur kan u daarover informeren.
Wanneer u de Solea voor de eerste keer gebruikt, moet
de haard ‘instoken’. Het toestel is voorzien van een
hittebestendige laklaag die bij temperaturen hoger dan
400 graden Celcius in de kachel branden. Dat gebeurt
de eerste paar keren dat u stookt, als de temperaturen
Brandstof: hout
Houtsoort Droogtijd
Den, Populier 1 jaar
Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar
Fruitboom, Beuk 2 jaar
Eik 2,5 jaar
De Solea kan alleen gestookt worden met hout. Leg
niet meer dan 3 tot 4 kg brandstof tegelijk in de kachel.
Gebruik altijd schoon, gekapt hout dat voldoende
droog is. Zie voor de droogtijden bovenstaande tabel.
Nat hout verbrandt slecht en zorgt voor overmatige
rookontwikkeling. Daardoor kan de ruit van uw haard
zwart van roet worden. Ook kunnen roetdeeltjes zich
vastzetten in het rookkanaal. Dat vergroot de kans op
schoorsteenbrand.
Wat te doen bij schoorsteenbrand.
Bij schoorsteenbrand sluit u direct de afsluitklep
in de schoorsteen en alle luchttoevoerkanalen. Bel
de brandweer. Na het blussen moeten schoorsteen
en kachel opnieuw worden gekeurd door uw
installateur.
6
Vers nat hout, bevat ongeveer 50% procent vocht. Na
een jaar drogen, bevat gekloofd hout nog 20% vocht.
Na twee jaar drogen is het vochtpercentage gedaald tot
12 tot 15 procent. Droog hout geeft een mooi vlambeeld
en weinig tot geen rook. Tijdens het branden hoort u het
hout knapperen. Nat hout geeft een sissend geluid, veel
rook en een minimaal vlambeeld. Het vermindert het
stookplezier en rendement aanzienlijk.
Gebruik geen paraffinehoudende houtblokken in uw
haard. Als de deur gesloten is, smelt door de hoge hitte
de paraffine te snel uit de houtblokken. De vervuilde
rookgassen die hierdoor ontstaan slaan direct neer op het
glas van de kacheldeur, branden in het glas en zijn dan
niet meer te verwijderen.
Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd
of anderszins bewerkt. De rookgassen zijn zeer schadelijk
voor het milieu en kunnen uw haard aantasten. Ook is
het verboden om plastics en ander afval te verbranden
vanwege de giftige
rookontwikkeling.
Houtsoorten en opslag
Alle soorten schoon, gekapt en droog hout kunt u
gebruiken als brandstof. Harde houtsoorten zoals
eik, beuk en berk branden langzaam, geven veel
warmte af en vormen gemakkelijk houtskool.
Zachtere houtsoorten zoals spar, den en populier
geven meer vlammen, maar minder warmte en
minder houtskool.
Hout kunt u het beste opslaan op een winderige
plek, beschut tegen de regen. Zo droogt het hout op
een natuurlijke wijze. Stapel de houtblokken op een
oude pallet of rooster. Zo kan het hout ook vanaf de
onderkant drogen en komen de onderste houtblokken
niet in contact met water.
De optimale stookwijze
Kachels van WANDERS zijn zo ontworpen, dat ze
maximaal rendement leveren. Een goed gestookte
houtkachel kan een rendement halen van ongeveer
75%. Hierdoor heeft u minder hout nodig voor evenveel
warmte. Bovendien geeft een goed gestookte kachel
minder rookvervuiling. Een aantal tips voor optimaal
stookplezier:
• Sluit bij stoken met hout het schudrooster voor een
regelmatige verbranding.
• Stook uw kachel altijd met een gesloten deur; daardoor
verbeterd uw stookrendement 8 tot 10 keer. Bij een
open deur trekt de schoorsteen meer lucht aan dan
nodig voor een goede verbanding. De relatief koude
lucht koelt het vuur af. Tevens voorkomt u brandschade
door mogelijk uitspattende vuurdeeltjes, met name
van naaldhout.
• Leg niet meer dan 3 houtblokken ineens op het vuur.
Veel brandstof ineens werkt efficiente verbranding
tegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een
knetterend houtvuur verbruikt minimaal 25 kubieke
meter lucht per uur. Zet nooit uw afzuigkap aan als
uw kachel in dezelfde ruimte brandt.
• Voer alleen als u begint te stoken extra lucht toe
via de aslade van uw houtkachel. Sluit de aslade na
5 tot 10 minuten. Sluit u de aslade niet, dan wordt
de houtverbran-ding door de extra lucht te sterk
opgejaagd, en krijgt uw haard te weinig tijd om zijn
warmte af te geven aan de kamer. Ook kan de haard
oververhit raken en beschadigen.
• Wees voorzichtig met stoken bij mist of windstil weer.
Bij windstil weer is er nauwelijks trek in de koude
schoorsteen. Omdat rook zwaarder is dan lucht
bestaat de kans dat de rook dan de kamer instroomt.
Bij mist zal de rook uit de schoorsteen (buiten) snel
afkoelen, omlaag zakken en overlast veroorzaken in
uw omgeving.
• Doof het vuur niet plotseling met water maar laat
het opbranden. De materialen binnen in de haard
kunnen vervormen of scheuren door plotselinge, grote
temperatuurverschillen.
Schoorsteen en rookkanaal
De schoorsteen is het belangrijkste onderdeel van uw
houthaard. De juiste schoorsteen voorkomt rook in
de kamer, aanslag op de ruit en slechte verbranding.
Voordat hij tot installatie overgaat, dient uw installateur,
of een erkend schoorsteenveger, te controleren of het
schoorsteenkanaal over de gehele lengte een diameter
heeft van minimaal 150 millimeter en of het kanaal
schoon, glad en lekdicht is.
Schoorsteen met een goede trek
Warme lucht wil opstijgen. Van dat principe maakt
iedere schoorsteen gebruik. Wat meehelpt, is als de
wind bij de schoorsteenmond ook nog eens de lucht
uit de schoorsteen ‘wegzuigt’.
Soms kan valwind echter het omgekeerde effect
geven, en de lucht juist terug de schoorsteen
inblazen. Ook relatief zware koude mistlucht kan
een goede trek van uw schoorsteen tegenwerken,
evenals een lang rookkanaal met een ruw oppervlak
en veel bochten. Bij slechte natuurlijke trek kan uw
installateur u voorlichten over het gebruik van een
ventilator voor uw rookkanaal.
Onderhoud
Klein onderhoud
• Verwijder twee á drie keer per week de afgekoelde
as uit de aslade. Wij adviseren u om een asemmer te
7
NL
gebruiken. Een schone aslade is belangrijk omdat de
kachel ook via de aslade verbrandingslucht aanzuigt.
• Wij adviseren u om een laagje as van twee tot drie
centimeter op het rooster te laten liggen. Zo beschermt
u het gietijzer.
• Maak het schudrooster in de kachel met een zachte
borstel schoon.
• Reinig de kachel aan de buitenkant met een licht
vochtig doek die niet pluist. Gebruik geen agressieve
schoonmaak- en/of schuurmiddelen.
• Maak het koude glas in de deur schoon met
schoonmaakmiddel voor keramische kookplaten.
Raak het schone glas niet meer met de vingers aan;
vingerafdrukken branden in het glas en zijn daarna
niet meer te verwijderen.
• Olie af en toe de scharnieren en deursluiting.
Gebruik geen agressieve schoonmaak- en/of
schuurmiddelen
Buiten gebruikstelling
• Sluit alle deuren en luchttoevoeren in het
zomerseizoen
• Plaats vochtabsorberend zout in de kachel als die in
een vochtige ruimte staat
• Smeer het schone, gietijzeren stookgedeelte in met
een neutrale vaseline.
Jaarlijks onderhoud
Laat, in verband met brandveiligheid en een eventuele
•
brandverzekering, ieder jaar uw schoorsteen grondig
vegen door een erkende schoorsteenveger.
Laat jaarlijks de dichtheid controleren van de
•
rookgasafvoer en de verbrandingsluchttoevoer van het
dubbelwandige rookkanaalsysteem
Laat jaarlijks het volledige kanalensysteem controleren,
•
inclusief de dak- of geveldoorvoer en de uitmonding
net buiten de gevel.
Laat elk jaar de schuiven en/of kleppen controleren op
•
hun werking.
Laat jaarlijks alle afdichtingen van deuren en glasramen
•
controleren op slijtage.
Laat jaarlijks het schudrooster controleren op breuk.
•
veel beter voor het milieu.
2. Voorkom dat kleine kinderen of hulpbehoevenden
in de buurt van een brandende kachel komen en
laat ze zeker niet alleen als de haard brandt. Gebruik eventueel een haardscherm.
3. Giet of leg geen brandbare vloeistoffen en materialen op de kachel. Dit kan de kachel onherstelbaar
beschadigen.
4. Plaats de kachel nooit voor een muur behangen met
brandbare materialen (zoals papierbehang)
5. Bouw de Solea houtkachel nooit in.
6. De afstand van de Solea tot de achterliggende brandvrije wand moet minimaal 10 centimeter zijn, in alle
gedraaide posities.
7. De afstand van de glaszijde van de haard tot aan de
muur moet altijd meer zijn dan 80 centimeter, in
verband met brandveiligheid.
8. Plaats geen brandbare materialen, bijvoorbeeld
gordijnen, houten voorwerpen (kasten schilderijen),
vlakbij de kachel en het rookkanaal. Houd minimaal een afstand aan van 100 centimeter vanaf de
buitenzijde van de haard of het schoorsteenkanaal.
9. Als de vloer rond de houtkachel van brandbaar materiaal is, gebruik dan een vloerplaat. Zie voor de
minimale afmetingen de installatievoorschriften op
pagina 09.
10. De houtkachel mag alleen gerepareerd worden met
originele onderdelen en door een erkend installateur.
Garantie
Op de Solea Madera houtkachel biedt WANDERS
Metaalproducten B.V. te Netterden een garantie van 5
jaar na aankoopdatum, mits de houtkachel op de juiste
wijze is geïnstalleerd en wordt gebruikt volgens de
aanwijzingen in deze handleiding. Onder de garantie
vallen alle gebreken die te herleiden zijn tot materiaalen constructiefouten. In die gevallen ontvangt u gratis
nieuwe onderdelen. Arbeidsloon en andere kosten
vallen niet onder de garantie. Defecte onderdelen kunt u
franco toezenden aan WANDERS Metaalproducten B.V.,
Amtweg 4, 7077 AL, Netterden.
Veiligheid
Met een houtkachel van WANDERS heeft u een
comfortabele én veilige warmtebron in huis. De
brandveiligheid begint bij correcte installatie en een goed
werkend rookgasafvoerkanaal. Uw installateur dient zich
daartoe te houden aan de installatievoorschriften, zoals
omschreven op pagina 08 en verder. Voor veilig stoken
zijn de volgende punten van belang:
1. Stook uw houtkachel zo veel mogelijk met een gesloten kacheldeur. Dat verhoogt het rendement en is
Voordat de houtkachel geplaatst wordt, moet u controleren
of er zichtbare schade is aan het toestel. Mocht dat zo
zijn, dan moet u het toestel niet accepteren, maar contact
opnemen met uw leverancier.
Buiten de garantie vallen: het glas, storingen ontstaan
door onoordeelkundig gebruik; niet juiste naleving van
de landelijke voorschriften en de bijgevoegde installatieen bedieningsvoorschriften; installatie door een niet door
WANDERS erkende installateur of dealer; verwaarlozing
van het toestel en bij wisseling van eigenaar. De garantie
vervalt ook bij gebruik van een verkeerde brandstof.
8
Voor de volgende onderdelen geldt een garantietermijn
van 1 jaar: alle gietijzeren en vermiculite onderdelen, de
elektrische onderdelen, de thermostaatklep en de lak.
verkleuringen te minimaliseren verwijzen wij naar het
advies dat gegeven wordt in de sfeerhaardenbranche.
Uw installateur kan u hierover informeren.
WANDERS is niet verantwoordelijk voor eventuele
scheuren in sierpleisterwerk en verkleuringen van
wanden, plafonds en/of roosters na het stoken van
de haard. Verkleuringen kunnen ontstaan doordat
stofdeeltjes verbranden in de convectiemantel. Om
de kans op scheuren in sierpleisterwerk en eventuele
Installatievoorschriften Solea Madera
Algemene aanwijzingen 8
Voorbereiding 8
Brandveiligheid 9
Installatie 10
Reparaties 11
Technische gegevens Solea Madera 11
Algemene aanwijzingen
Klachten worden in behandeling genomen nadat de
verkoopfirma of installateur een klacht heeft ingediend,
vergezeld van een kopie van de aankoopbon met
aankoopdatum. Reparaties geven geen recht op
verlenging van de garantietermijn. Alle gevolgschade
wordt uitgesloten.
De Solea Madera is alleen 360 graden draaibaar als
de openingen voor de rookgasafvoer en luchttoevoer
loodrecht boven elkaar liggen. De rookgasafvoer heeft
een diameter van 150 millimeter, het kanaal voor de
aanvoer van verse buitenlucht heeft een diameter van
100 millimeter.
Indien de Solea midden in de kamer staat kan het kanaal
voor de toevoer van verse buitenlucht via een gat in de
vloer aangebracht worden. Staat de Solea in de buurt van
een muur, dan heeft het luchttoevoerkanaal een maximale
lengte van 1 meter, inclusief een bocht van 90 graden. Is
de aanvoerleiding langer, dan moet de diameter na de
eerste meter vergroot worden.
Het toestel mag alleen geplaatst en aangesloten worden
door een erkend installateur en volgens de onderstaande
installatievoorschriften. Daarnaast gelden de nationale
en lokale wet- en regelgeving voor plaatsing en gebruik
van houtkachels. WANDERS biedt geen garantie
wanneer de Solea onvolledig of onjuist is aangesloten of
geïnstalleerd.
Het is niet toegestaan de kachel te plaatsen in:
• Trappenhuizen, behalve in gebouwen met niet meer
dan 2 woningen.
• Algemeen toegankelijke galerijen en gangen.
• Ruimtes waar licht ontvlambare of explosie gevaarlijke
stoffen worden verwerkt.
• Ruimtes waar een mechanisch afzuigsysteem is
geplaatst, behalve wanneer u de luchtaanvoer
rechtstreeks van buiten haalt, zodat een gevaarloze
verbranding verzekerd is.
Voorbereiding
Het schoorsteenkanaal
Voordat u de Solea plaatst dient u de volgende punten in
acht te nemen:
• Als u de kachel aansluit op een bestaande schoorsteen,
dan moet die eerst vakkundig schoongemaakt
en gecontroleerd worden door een erkend
schoorsteenveegbedrijf. Eventuele afsluitkleppen
dienen te worden verwijderd.
• De rookgasafvoer van de haard dient zonder omwegen
te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal moet minimaal
10 Pa of 0,1 mbar zijn.
• Het schoorsteenkanaal dient altijd in uitmondingsgebied
1 uit te komen (zie figuur volgende pagina)
• Het schoorsteenkanaal dient ten tijde van plaatsing
schoon en lekdicht te zijn en zonder enige belemmering
een diameter van minstens 150 millimeter te hebben.
• Eventuele bochten in het rookkanaal mogen niet groter
zijn dan 45 graden.
• U dient zich ervan te overtuigen dat het
schoorsteenkanaal de rookgassen voldoende, goed en
9
NL
Schoorsteenhoogte buitendaks op een horizontale afstand A vanaf de nok
horizontale afstand A vanaf de nok in meters
Dak
helling
X
In de
nok 0,5 m
0,75 m
1 m 1,25 m
1,5 m
2 m 3 m 4 m
25o
0,5
0,75
0,85
1,0
1,1
1,2
1,6
2,5
3,3
30 o
0,5
0,85
1,2
1,6
2,0
2,4
3,2
4,9
6,5
35 o
0,5
1,0
1,8
2,4
3,0
3,6
4,8
7,3
10
40 o
0,5
1,2
2,4
3,2
4,0
4,8
6,4
10
13
45 o
0,5
1,5
3,0
4,0
5,0
6,0
8,0
12
16
veilig kan afvoeren.
• De waardes voor de berekening van het
schoorsteenkanaal vindt u hierboven op pagina 9.
Brandveiligheid
In verband met brandveiligheid is het belangrijk om de
onderstaande voorschriften in acht te nemen voordat de
kachel en het rookgaskanaal zelf worden geïnstalleerd.
1. De vrije afstand tot de brandvrije achterwand is min-
imaal 10 centimeter, in elke gedraaide positie.
2. Brandbare materialen zoals gordijnen, meubels en
glazen objecten dienen minimaal 80 centimeter van
de buitenzijde van de kachel te staan.
3. De muur achter de kachel moet uit brandvrije ma-
terialen bestaan of moet ermee geïsoleerd worden.
Het te gebruiken isolatiemateriaal dient een temperatuur van 700 graden Celcius te weerstaan en een
dichtheid van 80 kg/m3 te hebben. Zie voor eventueel te gebruiken isolatiematerialen de tabel op pagina 12.
4. Indien de rookgasafvoer door een plafond en/of dak
gaat dat bestaat uit brandbare materialen, dienen
plafond en dak ongeveer 80 centimeter rondom
bekleed te worden met brandvrije materialen. Let
hierbij op balklagen en eventuele elektrische leidin-
gen.
5. Tussen de kachel en dragende, stalen constructieonderdelen moet minimaal een afstand van 50
centimeter zitten (in alle richtingen).
6. Houten constructieonderdelen binnen het stralingsbereik van de kachel (ongeveer 80 centimeter vanaf
de buitenzijde van de kachel) dienen brandvrij bekleed te worden.
7. De vloer rondom de kachel moet uit brandvrije
materialen bestaan, zodat eventuele as uitval geen
schade kan veroorzaken aan de vloer. Het brandvrije gedeelte beslaat een cirkel met een minimale
straal van 65 centimeter, gerekend vanuit het midden van de kachel. Heeft u een houten vloer, dan
kan uw kachel op een ronde, brandvrije vloerplaat
staan.
8. Voorkom bij het plaatsen van de haard warmtedoorslag. De warmte afgifte van een brandende
haard kan door de muur heen trekken. Dit kan zelfs
brand veroorzaken aan de andere kant van de muur.
Voorkom dit.
10
Installatie
De Solea is gekeurd volgens de internationale normering
EN 13240 en kennen een extra uitbreidingsnormering
voor optimaal milieuvriendelijke stoken met betrekking
tot rookgassen (art. 15a B-Vg. Des BmfWA). De kachel
kan aangesloten worden op een rookkanaal waar
meerdere kachels op zijn aangesloten. De Solea mag
nooit worden ingebouwd.
Het toestel mag alleen geplaatst en aangesloten worden
door een erkend installateur en volgens de onderstaande
installatievoorschriften. Daarnaast gelden de nationale
en lokale wet- en regelgeving voor plaatsing en gebruik
van houtkachels. WANDERS biedt geen garantie
wanneer de Solea onvolledig of onjuist is aangesloten of
geïnstalleerd.
Verbrandingsluchttoevoer
De haard dient voldoende verse verbrandingslucht
toegevoerd te krijgen. Maak indien nodig een extra
luchttoevoeropening, zo dicht mogelijk bij de kachel;
zo vermijdt u tocht. Een extra luchttoevoeropening is
absoluut vereist indien:
• Het vertrek is voorzien van een warmte
terugwinsysteem.
• Het vertrek is voorzien van een centraal
afzuigsysteem.
• Een afzuigkap in dezelfde ruimte staat.
De luchttoevoeropening moet afsluitbaar zijn indien
deze door een brandwerende muur loopt.
Zijn er meerdere verbrandingstoestellen in dezelfde ruimte
aanwezig, dan moeten er voldoende luchtopeningen zijn
om een zorgeloze verbranding te garanderen.
7. Verwijder de voor- en achterplaat van de voet
8. Stel de kachel waterpas (zie foto 1).
9. Plaats de pijp tussen de kachel en het afvoerkanaal.
Sluit op het verbindingsstuk (de pijpmond) een stuk
buis aan van Ø 150 millimeter met een zo recht
mogelijke overgang van de kachel naar het schoorsteenkanaal. De buis moet minstens van twee millimeter dik staal zijn. Let op: de buis zet in de lengte ongeveer 1 cm per meter uit. Zorg ervoor dat de afvoer
niet klemt tussen het pijpmondje en het plafond.
10. Sluit, indien gewenst, het toevoerkanaal van de verbrandingslucht aan met een minimale diameter van
100 millimeter. Bij achteraansluiting haalt u het ingesneden stuk uit de achterplaat in de voet van de
kachel (zie foto 2).
1. Voet zonder achterplaat met stelvoeten
Aansluiten van de haard
Verzeker u ervan dat de vloer het gewicht van de haard
probleemloos kan dragen.
Volg, voordat u de haard monteert, eerst de aanwijzingen
op uit het vorige hoofdstuk ‘Voorbereiding’. Let op dat u
uw rug en de vloer niet beschadigt tijdens de installatie.
1. De Solea moet in lijn staan met de aan- en afvoerrkanalen om te kunnen draaien.
2. Sluit de Solea Madera aan op een bestaande schoorsteen.
3. De onderdruk in het rookkanaal moet 10 tot 12 Pa
(0,1 tot 0,12 millibar) zijn.
4. Boor, indien externe luchttoevoer gewenst is, de gewenste opening recht onder het afvoerkanaal met
een minimale diameter van 110 millimeter. Let op
de minimale brandveilige afstand van de kachel ten
opzichte van eventuele achterliggende muren.
5. Neem brandbeschermende maatregelen (zie de
punten 1 t/m 8 op pagina 09)
6. Plaats de kachel op de uitgekozen plek.
2. Voet Solea met ingesneden stuk
11
NL
Reparaties
Vervangen van het glas
Let er op dat het glas scherp is.
Verwijder de 4 schroeven en veerplaatjes in de
binnenhoeken van de deur.
Haal voorzichtig het glas en eventuele scherven weg.
Verwijderen glas Solea Madera 6 Schroeven met kop
Vervangen van de thermostaat
• Verwijder eerst het rechter zijpaneel. Schuif dit naar
boven, haal het naar u toe en schuif het paneel naar
boven toe van de pennen af.
• Verwijder de knop aan de voorzijde.
• Verwijder de 6 schroeven zoals te zien op de
detailopname.
• Neem voorzichtig de klep er uit en vervang de
thermostaat.
Technische gegevens Solea Madera
Technische gegevens
Deur sluiting Ba I/II
Nominaal vermogen* 7 kW
Pijpdiameter verbrandingsgassen 150 mm
Maximale vulling bij hout 3 kg
Maximale vulling bruinkool - kg
Inhoud verbrandingskamer 0,05 m3
Oppervlak bodem verbrandingskamer 0,08 m2
* nominale warmte van 8 kW wordt verkregen bij een schoorsteentrek van 0,12 mbar
Brandstof, houtblokken, 30 x 10 cm
Max. opleg hoeveelheid 3 stuks
Primaire luchtklep max.
Secundaire luchtopening max.
Brandtijd brandstof ongeveer 1 uur
Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2
Bij gesloten deur hout
Rookgashoeveelheid 7,6 g/s
Rookgastemperatuur 327 oC
Voordruk 0,10 mbar
Rendement 78,9 %
CO op 13% O2 0,07 %
Fijnstof 26 mg/m3
Keuringsinstituut 1625 . Keuringsnorm EN13240 . Keuringsrapport nr. RRF-400169
Richtwaarden voor de inhoud van de te verwarmen ruimte:
Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te ver-warmen ruimte
kunnen volgens DIN 18893 de volgende waarden aangehouden worden:
Bij gunstige verwarmende omstandigheden: bereken volgens DIN 4701
Bij minder gunstige omstandigheden: 120 m3
Bij ongunstige omstandigheden: 82 m3
Voor tijdelijke verwarming, bij een onderbreking van meer dan 8 uur, kan voor de te verwarmen inhoud 25%
minder gerekend worden.
Tabel isolatiemateriaal, NB: alleen wat in grijs gebied staat is toegestaan
Isolatie Verpakt Warmtegeleiding Bovenste Dichtheid
gebruikstemp.
nr artikel nr vorm nr verpakt nr ˚C nr Kg/m3
10 Mineraal wol 01 Banen 01 Matten verstikt 10 100 02 20
11 Glaswol 02 Losse wol Matten verstikt 12 120 03 30
12 Steenwol 03 Wol 02 Matten verstikt 14 140 04 40
13 Slakken Granulaat G. kromme 2 16 160 05 50
04 Vilt 06 60
05 Lamelle mat 10 Schilfers 07 70
G. kromme 1 08 80
06 Matten verstikt 11 Schilfers 09 90
07 Platen G. kromme 2 10 100
08 Schalen 72 720 11 110
09 Segmenten 20 Platen 74 740 12 120
10 Gevlochten G. kromme 1 76 760 13 130
21 Platen
G. kromme 2 18 180
99 Overige 99 Enkel 99 99
Zoek in deze tabel het isolatiemateriaal uit. NOTA BENE: Groep 99 is NIET toegestaan.
12
GB
User’s Guide and Installation Manual
Solea Madera
GB
13
14
Dear Client,
Congratulations on your new wood-burning stove, which will be a comfortable source
of heat to enjoy for many years on end.
Your stove is equipped with an automatic thermostat valve to regulate optimum air
intake. This will reduce the chance of overheating while guaranteeing fascinating flame
patterns. With its compact size, the Solea can be placed in the middle of the room or
close to the wall. Just what suits you best.
When designing this fireplace we took particular care regarding the ease of use, the
operational safety and the design. The Solea Madera is developed and produced at our
own factory in Netterden (the Netherlands) and is for the greater part handmade. Only
the best materials are used for the construction and comply with current international
standards. This will guarantee that your woodstove has a long life.
The first part of this user’s guide gives you tips and directions about how to use your
wood-burning stove correctly and safely. The second part of the manual contains the
installation instructions and the technical specifications of the Solea Madera. They are
of particular importance to the installer.
We advise you to read this manual thoroughly before using your new stove and to
keep the manual in a handy place. Your installer may need the manual for the yearly
maintenance of your fireplace.
We wish you much warmth with your new fireplace!
The WANDERS team
15
GB
Table of Contents
Your Solea Madera wood-burning stove at a single glance 16
Installation 16
Lighting the stove 16
Lighting the stove for the first time 17
Fuel: wood 17
The best way to burn your stove 18
Chimney and flue 18
Maintenance 18
Safety 19
Guarantee 19
Installation Instructions 20
Technical drawings 51
16
Your Solea Madera wood-burning
stove at a single glance
the wall during lighting and for the following two hours
after.
Installation
It is common practice for the dealer where you purchased
your stove to also take care of installing it. If this is not
the case, please ensure that the installation is done by a
certified installer. A certified installer can also give you
the right advice about the flue tube to which the stove
must be connected. Connecting wood-burning stoves
by unqualified persons is prohibited, in which case we
cannot give any guarantee about proper functioning
of your stove. Please bear the fire safety in mind when
installing the stove. See also page 19.
The wood-burning stove is suitable as an extra heat
source and does not replace your principal heating
device.
It is not allowed to have wood-burning stoves connected
by unqualified installers. In such case we cannot give
any guarantee that the Solea will work properly.
The Solea Madera
The Solea Madera is a combination of comfort and
efficient heat output. The stove has an outside cover and
an interior chamber. This ensures that the stove radiates
70% of the heat output through convection to your
room while the remaining 30% heat is released through
radiation via the glass area. The automatic thermostat
valve regulates the air supply to your wood-burner when
all other openings are closed. Open the valve completely
when lighting the stove. Once the stove has heated
up, the valve will close automatically to minimize the
chance of overheating while you can enjoy the sight of
a generous fire.
In addition to the thermostat valve, the Solea has a
preheated glass pane cleaning system and an ingenious
extra air circulation system which uses flue gases for
afterburning. High-quality cast iron and the vermiculite
internal lining ensure optimum heat yield.
Lighting your stove early in autumn or late in
winter
When the external and internal temperatures do
not differ much, a proper chimney draught is a real
challenge. You can help chimney draught get started
by burning some wood while keeping all air inlets
maximally open. An abundant air supply speeds up
quick heating which in turn increases the draught
in the chimney. Lighting up the stove with only a
little wood prevents smoke from streaming into the
room.
Lighting the stove
The stove will become very hot when you light it and
will need at least two hours to cool off. Don’t touch the
stove without protection during firing and for two hours
after. Handle the stove always with a glove to avoid
getting serious burns.
The Solea can make a 360° turn if the stove is placed on
a solid floor and straight under the chimney flue. Be sure
that the stove is not in operation when its glass panel
faces the wall. You can unlock the Solea with the knob
on the right hand side of the base for each 30° turn to
the left or to the right.
Please note: The glass side of the hearth must never face
The automatic thermostatic valve
17
GB
The shaking bar
Open the door and put some balls of paper or firelighters
in the stove and place some wood kindling on top. Fully
open the automatic thermostat valve (see photograph).
Open the grate shaker with the shaking bar and keep
the ash pan open for the first five to ten minutes to let
extra air in. Light the kindling and leave the door ajar
for extra air supply. Once the stove is burning you can
add extra fuel and close the door, the grate shaker and
the ash pan. Do not place more than three logs in the
stove at a time. Once the stove is burning the air supply
is regulated automatically. Be sure that there is always
enough ventilation when the stove is burning.
Avoid finger marks
Do not touch the glass of the stove with your fingers.
Finger marks will burn into the glass and cannot be
removed later.
It is prohibited to light the stove with liquids like petrol
or spirits. Do not have the cooker hood on in the room
where you operate your stove.
Never touch the varnished parts when you heat your
stove.
Lighting the stove for the first time
Discolouration of walls, ceilings and grates
The walls, ceilings and grates may show some
discolouration after lighting your hearth. This
is caused by the dust particles that burn in the
convection cover. This is a natural process for
which WANDERS cannot be held responsible. To
minimize discolouring we refer to the advice given
for atmospheric hearths. Your installer can give you
more information about this.
When you light the stove for the first time, the hearth
must still ‘anneal’ and temper itself. The unit has a
heat resistant lacquer which must burn in the stove at
temperatures above 400 °Celsius. This will happen
during the first few times of lighting the stove and
temperatures rise to 600 °C. Though this may give an
unpleasant smell, it is otherwise harmless. It is advisable
to keep the stove burning with limited fuel for at least 6
hours when lighting the stove for the first 4 or 5 times.
Air the room well when the stove is burning. Make sure
that any cooking hood is not turned on when the stove
is burning; a cooking hood extracts the combustion air
that the stove needs.
Some deposit may form on the glass panes of the stove
when you ‘anneal’ your hearth. You can easily remove
this deposit with a damp cloth after the stove has cooled
down. You can also use some cleansing agent for
ceramic rings. Please make sure you do not leave any
finger marks on the clean glass. Finger marks burn into
the glass and cannot be removed later.
Newly-built house or recently renovated?
It is advisable to wait six weeks before lighting
the stove in a newly-built house that has recently
been completed, or in a space that has recently
been renovated drastically. The walls and ceilings
still contain gases, softeners and moisture from
plasterwork or paint. The warm air-streams may
discolour the dust particles in the space which may
stick to walls and ceilings. Even the moisture in the
walls and ceilings will become warm and may cause
yellow stains.
Fuel: wood
Wood species Drying time
Fir, Poplar 1 year
Lime, Willow, Spruce, Birch, Ash, Alder 1.5 years
Fruit trees, Beech 2 years
Oak 2.5 years
The stove only burns on wood. Do not put more than 3
to 4 kg of fuel in the stove at the time. Always use clean
and cut logs, which have sufficiently dried. Please see
the above list for drying times. Wet wood does not burn
well and gives heavy smoke emission. It may blacken the
glass pane of your stove with soot and build up smut in
the flue pipe. This may increase the risk of chimney fire.
What to do in case of chimney fire.
In case of chimney fire, immediately close the shutoff valve in the chimney and all air supply ducts. Call
the fire department. After the fire is extinguished, the
chimney and the stove must be inspected again by
your installer.
Fresh, moist wood contains about 50% moisture.
Cleaved wood still contains 20% moisture after drying
it for a year and moisture percentage will be decreased
to 12 to 15% after drying it for two years. Dry wood
Loading...
