Geachte klant,

Van harte gefeliciteerd met de aanschaf van uw Solea gaskachel. Een comfortabele
warmtebron waar u jarenlang plezier van zult hebben.

De Solea kent een zogenaamd gesloten systeem met een dubbelwandig rookkanaal.
Alle rookgassen worden direct afgevoerd naar buiten via het binnenste kanaal. Het
buitenkanaal zuigt verse lucht naar binnen waardoor u altijd een mooi vlambeeld
heeft. De Solea kan in principe in elke ruimte worden opgesteld, zelfs in ruimtes zonder
ventilatie of met mechanische ventilatie.

Bij de ontwikkeling van deze gashaard hebben we gelet op gebruiksgemak en
bedrijfszekerheid. De Solea is ontwikkeld en geproduceerd in onze eigen fabriek in
Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de
beste materialen gebruikt die voldoen aan internationale normen. Zo heeft u de garantie
van een lange levensduur voor deze gashaard.

In het eerste deel van deze handleiding geven we u tips en aanwijzingen voor een juist
en veilig gebruik van uw gashaard. In deel twee staan de installatievoorschriften en de
technische specificaties van de Solea. Deze zijn vooral van belang voor de installateur.

Het is raadzaam om voor de ingebruikname van uw kachel deze handleiding zorgvuldig
te lezen en vervolgens goed te bewaren. Uw installateur kan deze handleiding nodig
hebben voor het jaarlijkse onderhoud van uw Solea.

Wij wensen u veel warmte met uw aanschaf.

Het Team van WANDERS

Inhoudsopgave

Installatie 4

Ingebruikname 4

Klaar voor gebruik 5

Eerste keer stoken 5

Batterijen 6

Instellen van de afstandsbediening 6

Handmatige ontsteking 7

Plaatsen van de keramische houtset 8

Onderhoud 8

Veiligheid 9

NL

Mogelijke foutmeldingen 9

Garantie 10

Installatievoorschriften 11

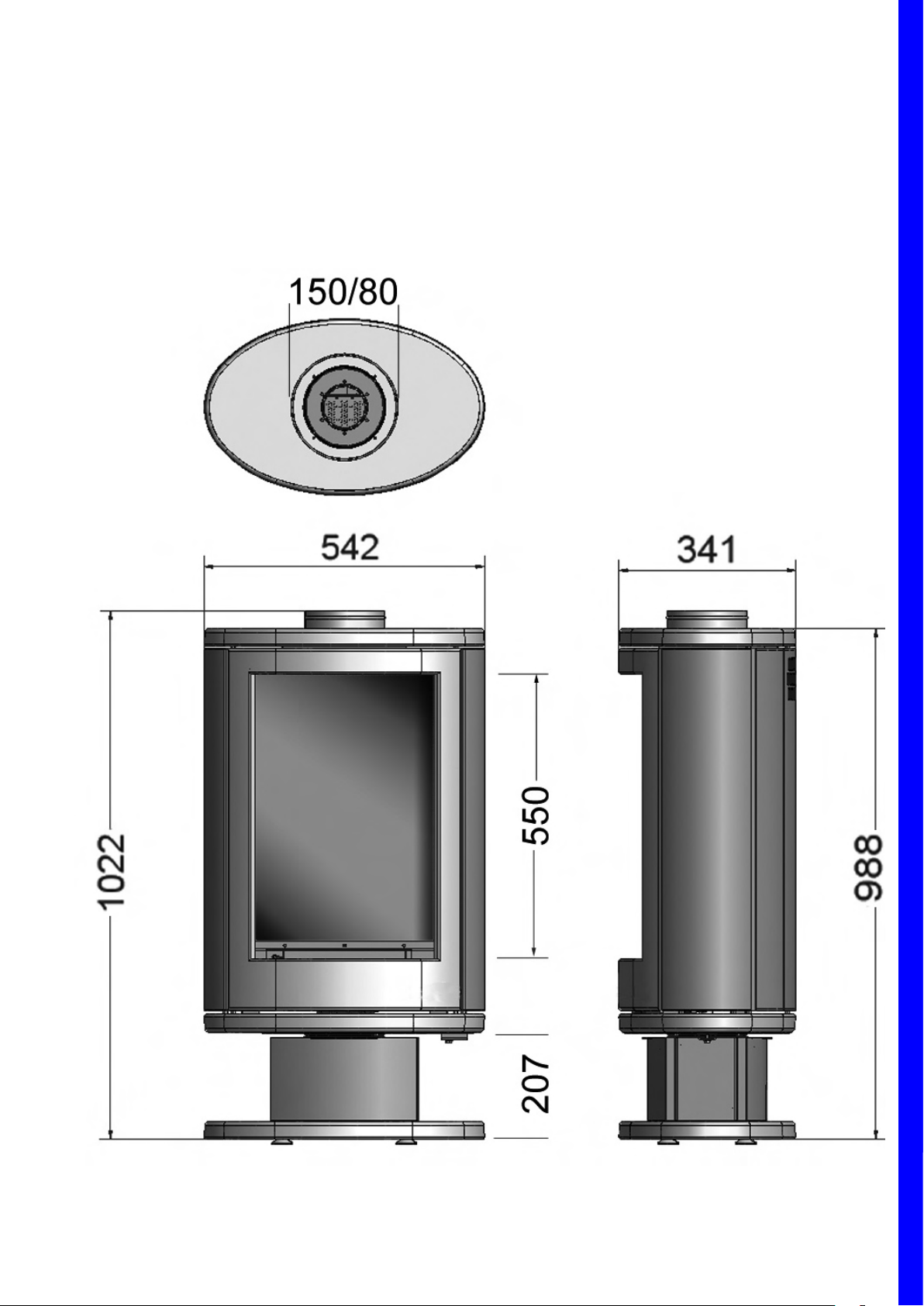

Technische tekeningen 65

3

Installatie

Over het algemeen zorgt de dealer waar u de Solea heeft
aangeschaft, ook voor de installatie van de kachel en de
aansluiting op het gasnet. Is dat niet het geval, verzeker
u er dan van dat de installatie wordt uitgevoerd door een
erkende installateur. Aansluiten van gasinstallaties door
onbevoegden is verboden. Wij kunnen u in dat geval
geen garantie geven op de juiste werking van de Solea.

Draaien en vergrendelen

Indien u voor een draaibare Solea heeft gekozen, kunt
u de haard draaien en vergrendelen op elke 30 graden
linksom of rechtsom. Zo kunt u de vlammen naar u toe
draaien, waar in de kamer u ook maar zit. Draaien kan
alleen als de haard direct onder de schoorsteenpijp is
bevestigd en op een stevige vloer staat. Met de knop aan
de rechterkant van de voet van de haard (zie foto) kunt u
de Solea vergrendelen en ontgrendelen.

Ingebruikname

Wanneer u voor de eerste keer de Solea wilt gebruiken,
gaat u als volgt te werk:

1. Open de deur van de gaskachel (zie kader hieronder)

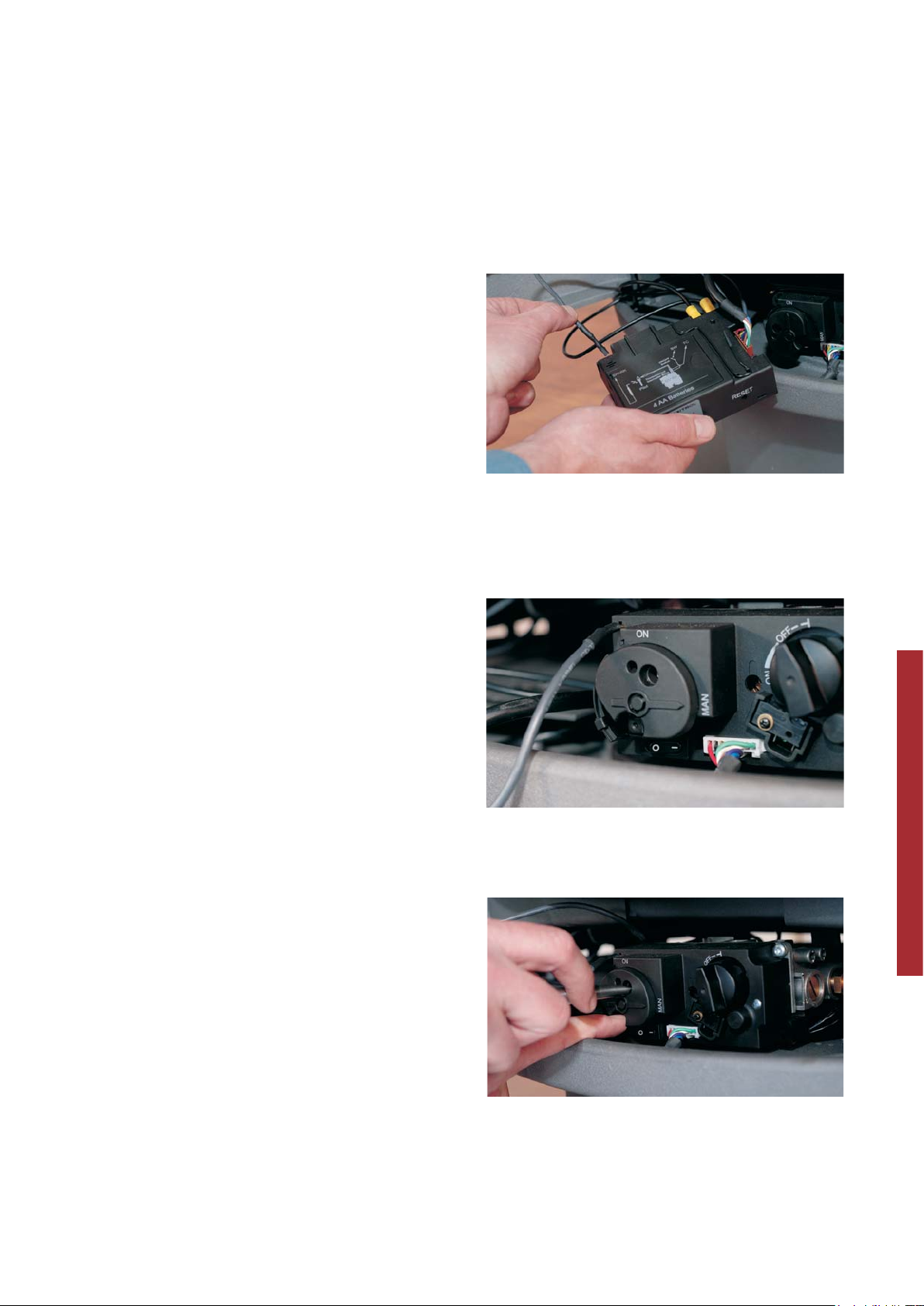

In het midden ziet u het gasregelblok (zie foto).

Het gasregelblok

2.ZetdeOI–schakelaar op stand I.

3. Draai de bedieningsknop naar de ON positie.

4. Sluit vervolgens de deur van de Solea en vergrendel
deze.

Openen van de deur

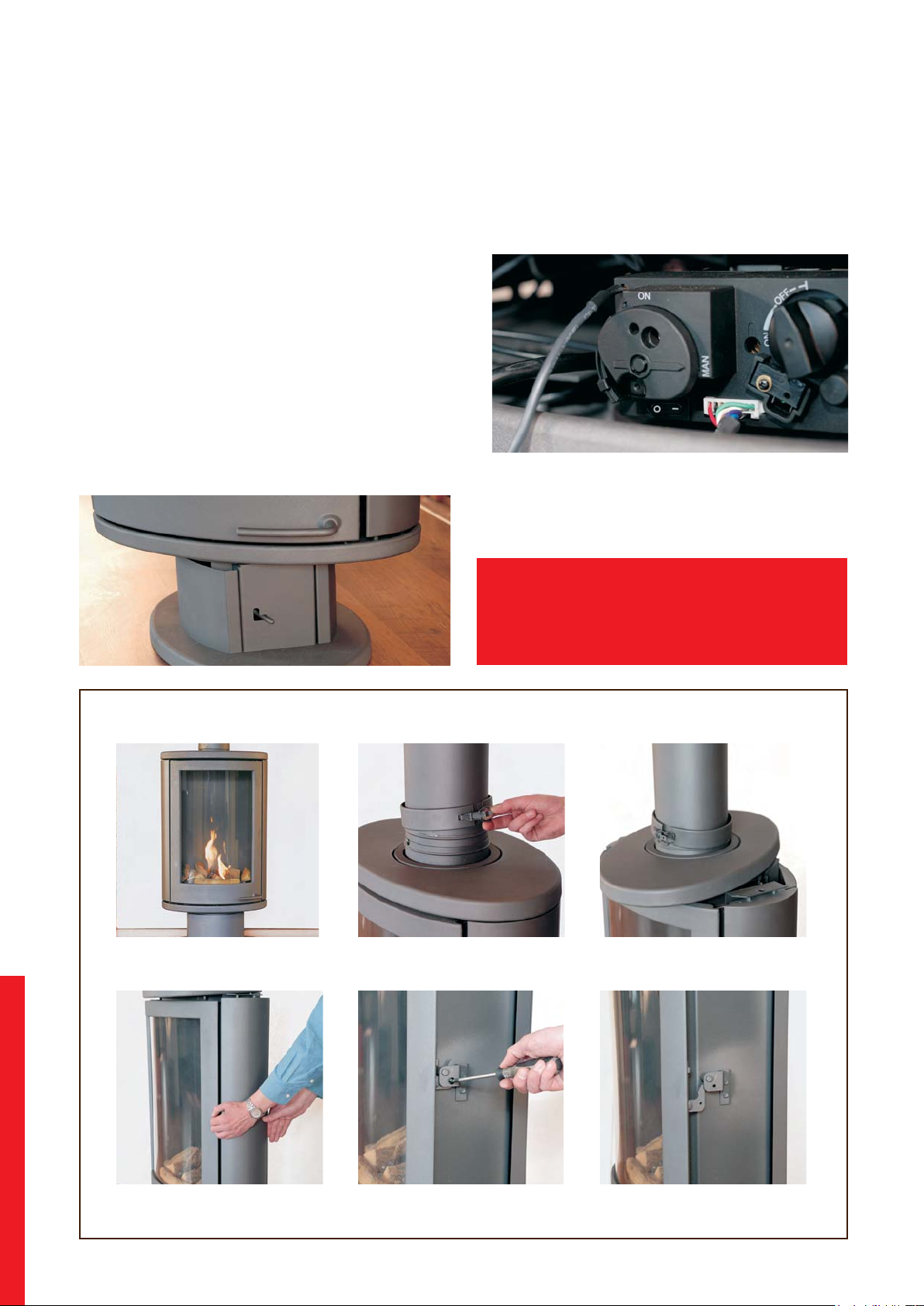

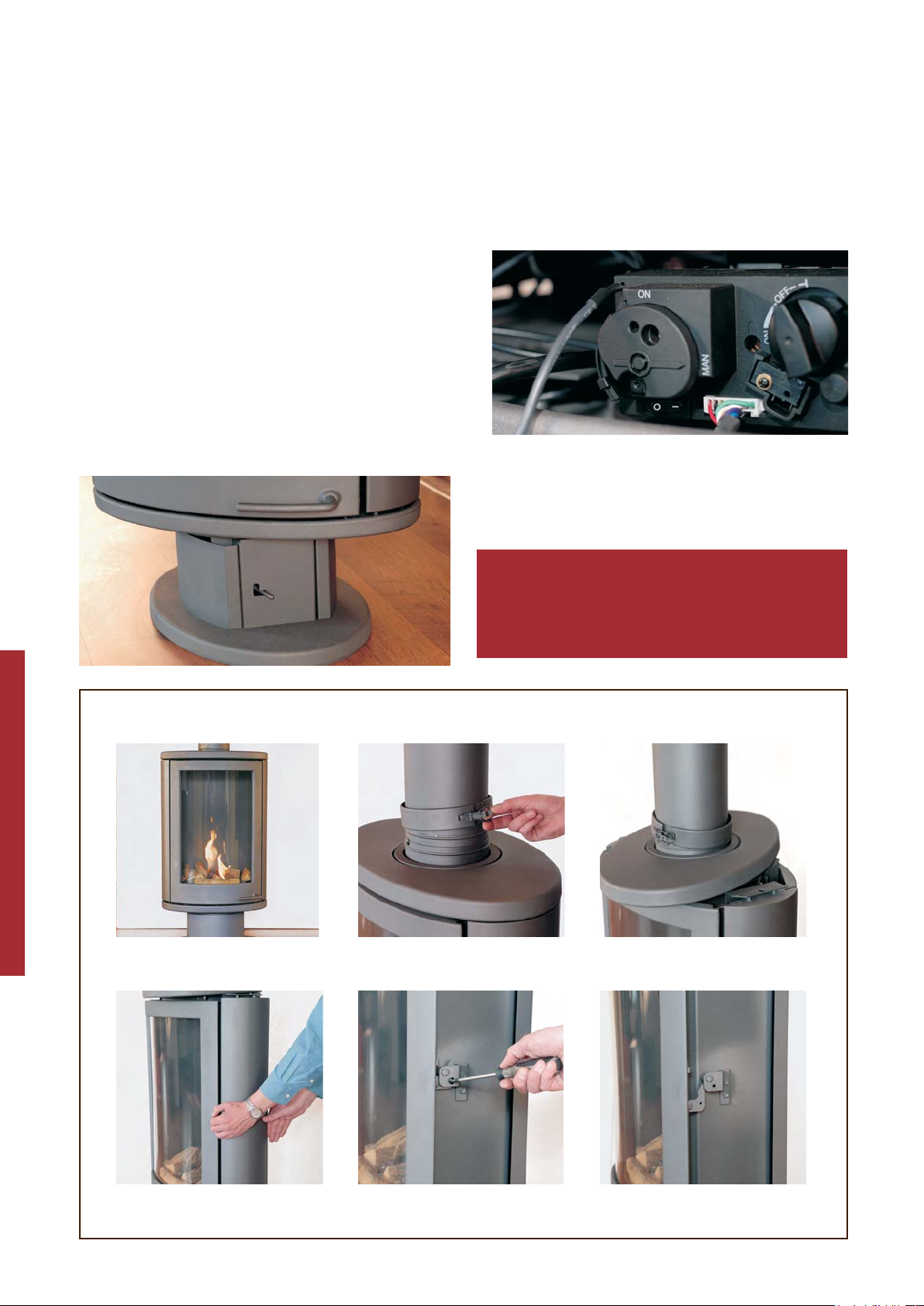

1. De complete Solea.

Vermijd vingerafdrukken

Let er op dat u geen vingerafdrukken achterlaat op
het glas.Vingerafdrukken branden in het glas en zijn
daarna niet te verwijderen.

2. Verwijder de klemband rond
de kachelpijp.

3. Til de bovenkant iets op
en verschuif deze.

4. Verwijder de rechter zijplaat. 5. Verwijder de schroef in
de vergrendeling.

4

6. De deur kan geopend worden.

Klaar voor gebruik

Nadat de Solea is aangesloten op het gasnet en is
ingesteld, is de haard klaar voor gebruik. Neem de
afstandsbediening in uw hand en richt deze op de
gashaard. Druk tegelijkertijd op de toetsen ‘OFF’ en de
bovenste, grote knop T. Een korte piep geeft aan dat het
signaal de ontvanger bereikt en u kunt beide knoppen
loslaten.Vervolgens hoort u enkele korte piepjes, waarna
de waakvlam gaat branden. Na enkele seconden zal ook
de kachel gaan branden op de hoogste stand. Met de
grote knoppen in het midden van de afstandsbediening,
kunt u de hoogte van de vlammen handmatig instellen.

Met de knop T gaat de kachel harder branden. Met de
knop U zet u de kachel zachter. Wanneer u de knop
U ingedrukt houdt, gaat de kachel op standby. De
waakvlam blijft branden.

als de kachel koud is met een licht vochtige doek en
eventueel wat schoonmaakmiddel voor keramische
kookplaten. Hoe u de kacheldeur opent en weer sluit
leest u op pagina 4. Let er op dat u geen vingerafdrukken
achterlaat op de vuurzijde van het glas voordat u de
deur sluit. Vingerafdrukken branden in in het glas als u
de kachel gaat stoken.

Verkleuren van wanden, plafonds en roosters

Na het stoken van de haard kunnen wanden,
plafonds en roosters verkleuren. Dit komt doordat
stofdeeltjes verbranden in de convectiemantel.
Dit is een natuurlijk proces waar WANDERS
niet verantwoordelijk voor is. Om verkleuring te
minimaliseren verwijzen wij naar het advies dat
gegeven wordt in de sfeerhaardenbranche. Uw
installateur kan u hierover informeren.

Tijdens de eerste keer stoken, berekent de Solea zelf
hoeveel tijd nodig is om de ingestelde temperatuur te
bereiken. Op basis daarvan, kiest de Solea vervolgens
altijd de meest efficiënte manier om het vertrek te
verwarmen. Het kan dus voorkomen dat als u de kachel
ontsteekt, de vlammen niet direct naar de hoogste stand
gaan.

NL

Eerste keer stoken

Wanneer u de Solea voor de eerste keer gebruikt, moet
de gashaard ‘instoken’. Het toestel is voorzien van
een hittebestendige laklaag die nog moet inbranden
in de kachel. Dat kan een vervelende geur met zich
meebrengen, maar die is verder onschadelijk. We raden
u aan de kachel circa drie uur te stoken op de hoogste
stand waarbij u de ruimte goed ventileert.
In het stookseizoen is het verstandig de waakvlam te laten
branden. Dat voorkomt eventuele condensvorming en
mogelijk kalksporen aan de binnenzijde van de deur.

Let erop dat er geen houtblokken voor de waakvlam
liggen. Het gas moet vrijelijk naar de hoofdbrander
kunnen stromen. De hoofdbrander bevindt zich onder
de houtset. Voor een juiste opstelling van de keramische
houtset, zie pagina 8.

Nieuwbouwwoning of recente renovatie?

Wacht zes weken met stoken in een
nieuwbouwwoning die recent is opgeleverd, of een
ruimte die onlangs sterk is gerenoveerd. In muren
en plafonds zitten dan nog gassen, weekmakers en
vocht afkomstig van stuc- en schilderwerk. Door de
warme luchtstromen, kunnen de vele stofdeeltjes in
de ruimte verkleuren en vastplakken aan wanden en
plafonds. Ook het vocht in de muren en plafonds
wordt warm, wat gele vlekken kan veroorzaken.

Tijdens het instoken kan een aanslag komen op het glas
van de kacheldeur. Deze aanslag verwijdert u eenvoudig

5

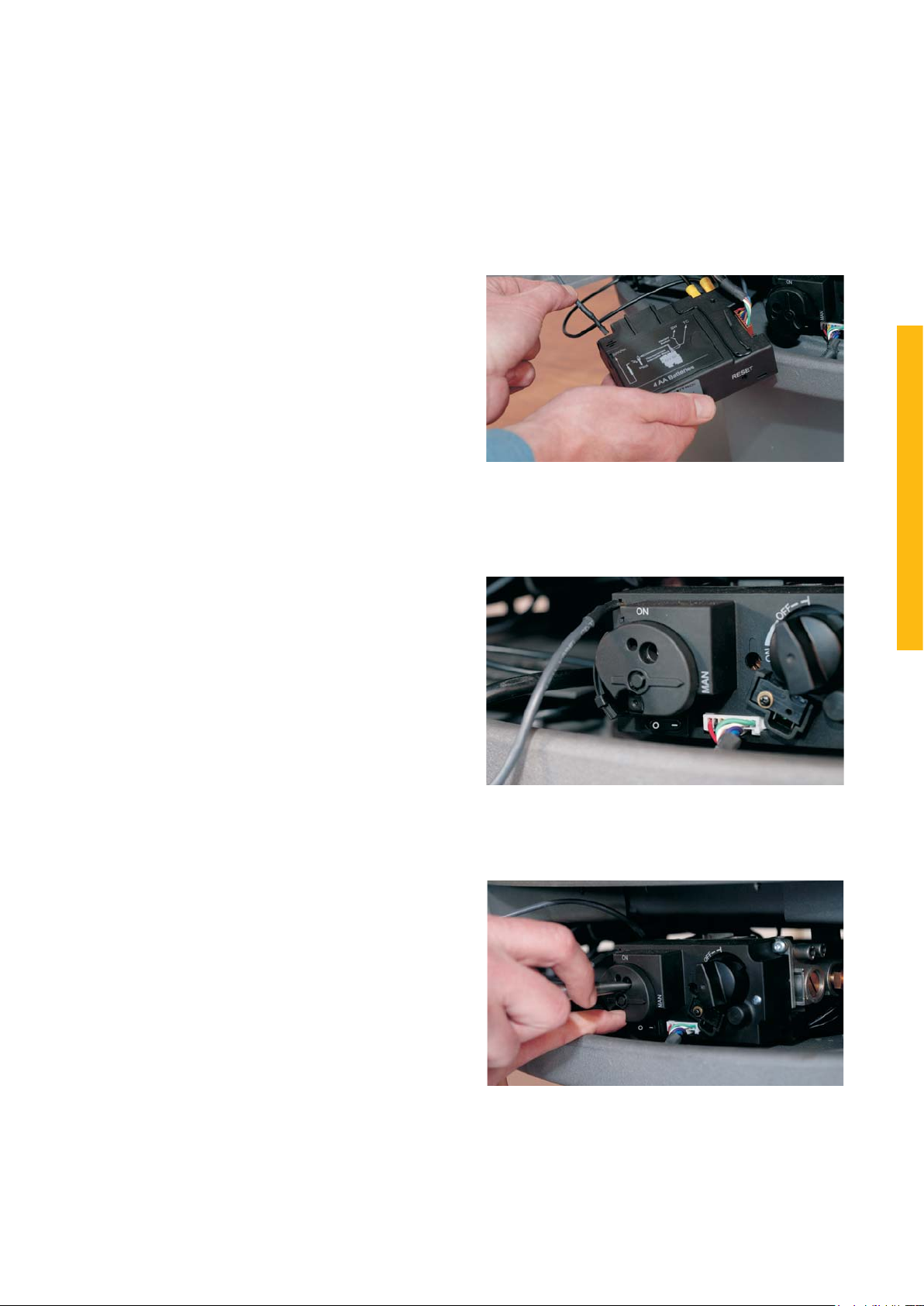

Batterijen

Standaard wordt de Solea geleverd met batterijen in de
ontvanger van de haard. Als de elektronische ontsteking
van de gashaard niet werkt, zijn lege batterijen van de
ontvanger de meest voor de hand liggende oorzaak.
Wij adviseren u bij de installatie nieuwe batterijen te
plaatsen in de ontvanger en in de afstandsbediening. De
ontvanger in de kachel werkt op vier batterijen van 1,5
Volt (type LR6 of AA). De afstandsbediening werkt op
een 9V-blokbatterij. De batterijen gaan ongeveer een
jaar mee.

Alsubijhet ontstekenvande kacheleen langegeluidstoon
hoort met korte tussenpozen, is dat het teken dat de
batterijen in de ontvanger aan vervanging toe zijn. Bij de
afstandsbediening is het zendsignaal ook de indicator
dat de batterijen moeten worden vervangen. Elke keer
als u met de afstandsbediening de kachel bedient, ziet
u rechts bovenin het display het zendsignaal. Als u deze
niet meer ziet bij het indrukken van de toetsen, moet de
batterij in de afstandsbediening worden vervangen.

Instellen van de afstandsbediening

De afstandsbediening van uw Solea is eenvoudig in te
stellen. Heeft u dit eenmaal gedaan, dan kunt u in een
handomdraai uw kachelbedienen. Daarnaast kunt u met
de afstandsbediening vier tijdsblokken instellen voor de
gewenste temperatuur.

We raden aan bij het instellen van de afstandsbediening
de kachel uit te zetten. Zo voorkomt u dat per ongeluk
de kachel hoger of juist lager wordt gezet.

Als de Solea meer dan zes uur geen signaal ontvangt van
de afstandsbediening, schakelt de kachel automatisch
terug naar de waakstand. De waakvlam blijft dan
branden.

Als de waakvlam uitschakelt na het stoken, wacht dan
minimaal vijf minuten voordat u de kachel weer aanzet.

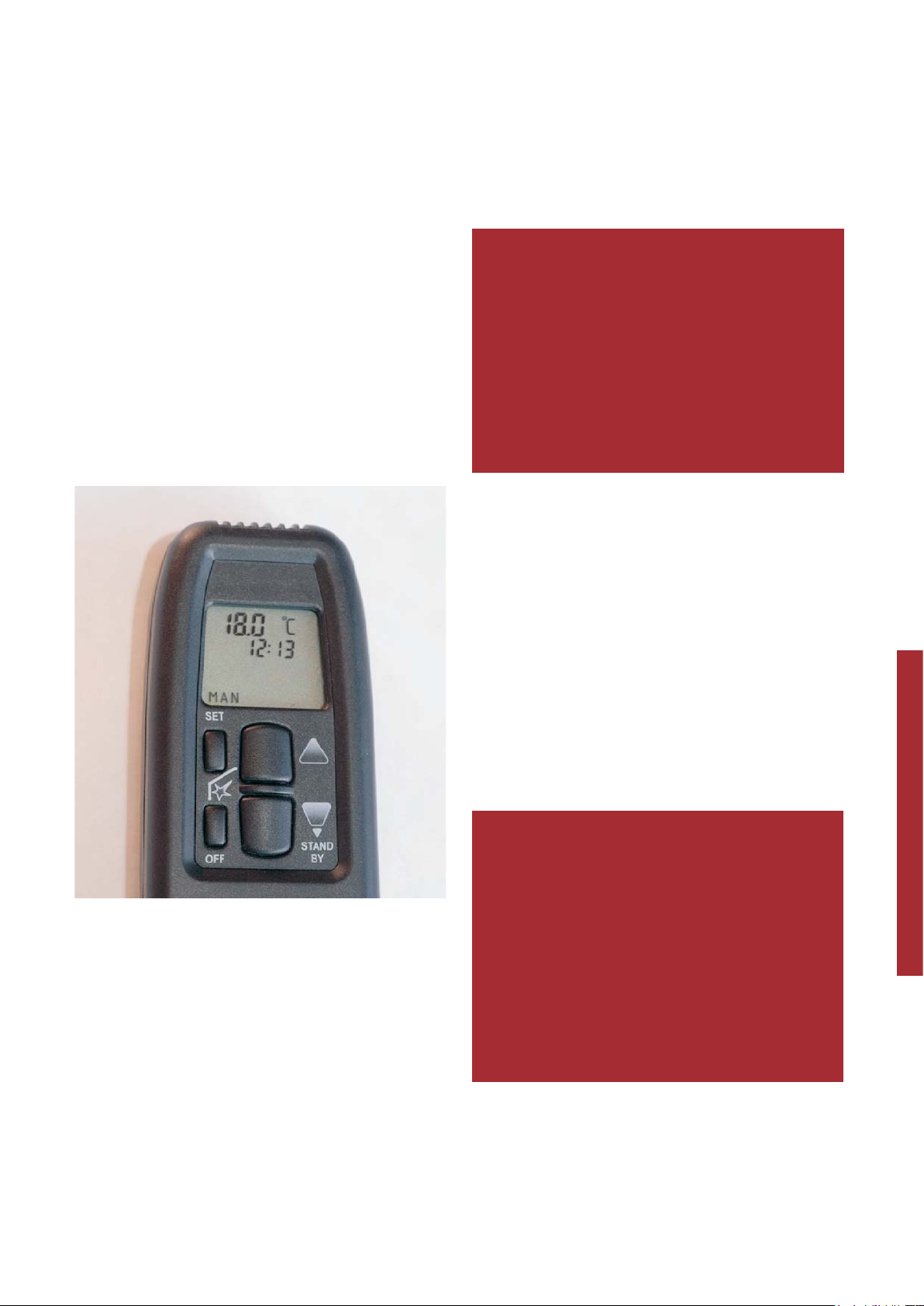

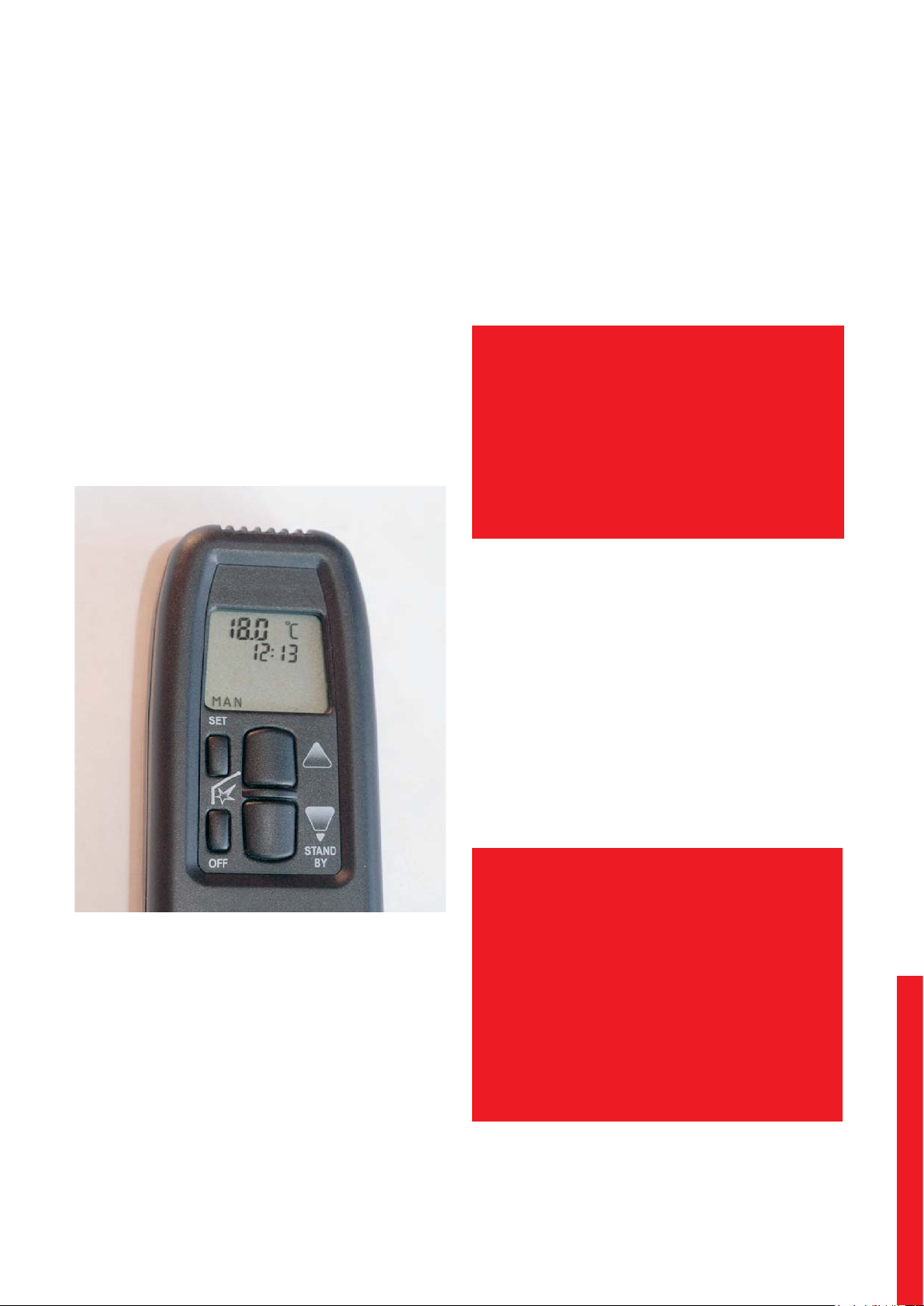

Tijd en datum

Wanneer u voor de eerste keer de batterij in de
afstandsbediening plaatst, zal kort 0:00 knipperen.
Vervolgens ziet u op het display de temperatuur, de tijd
(0:00) en linksonder ‘MAN’ weergegeven.

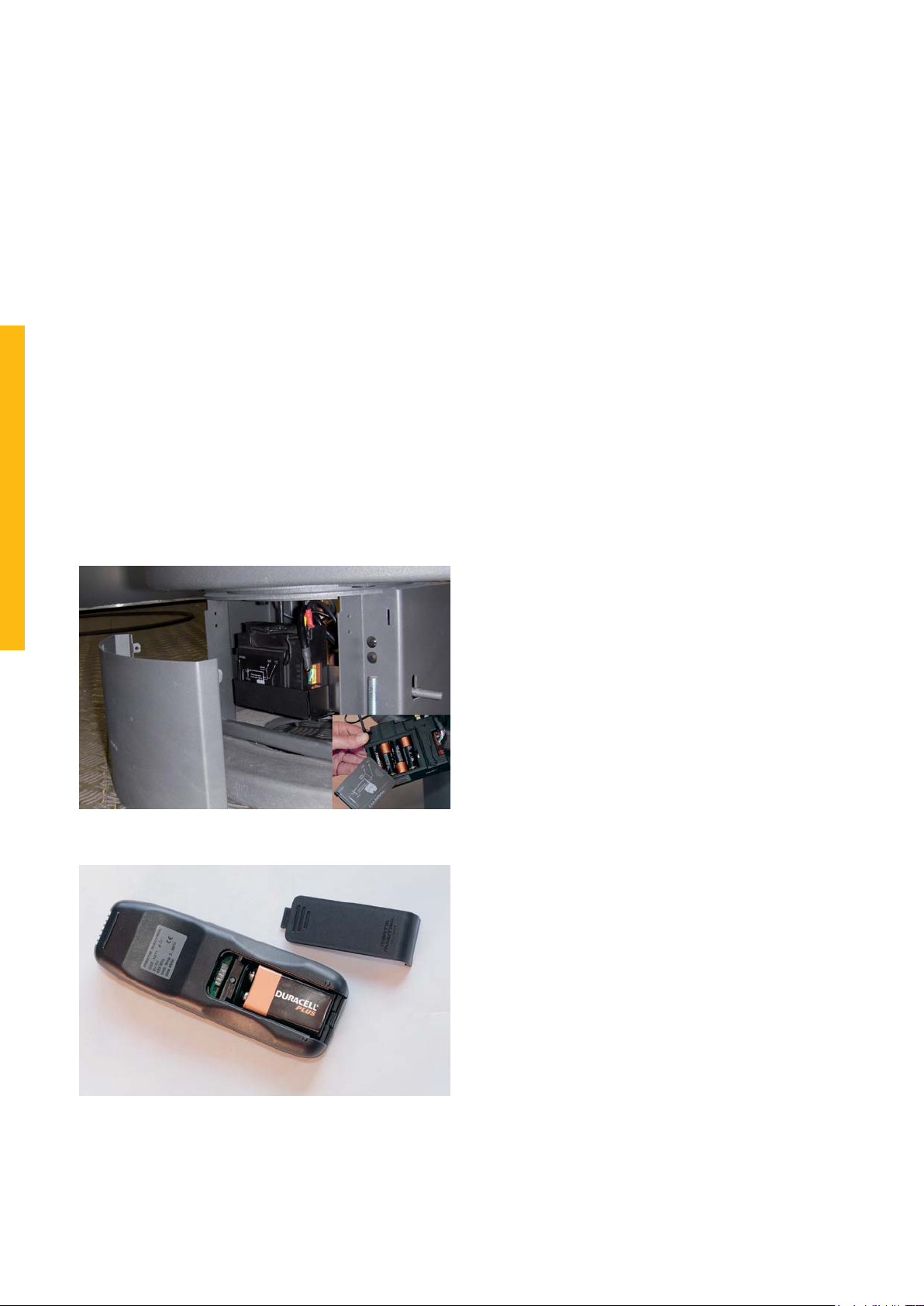

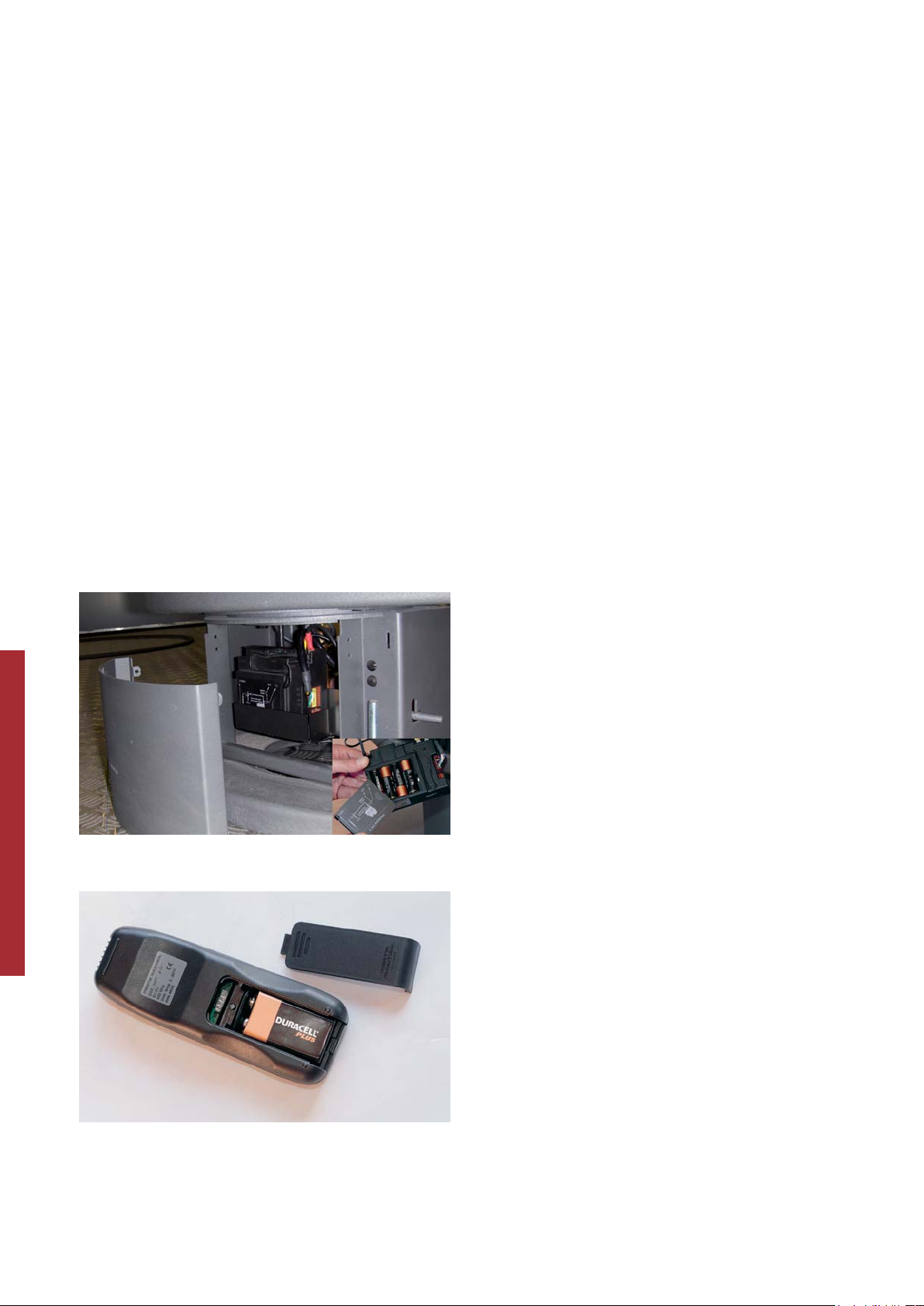

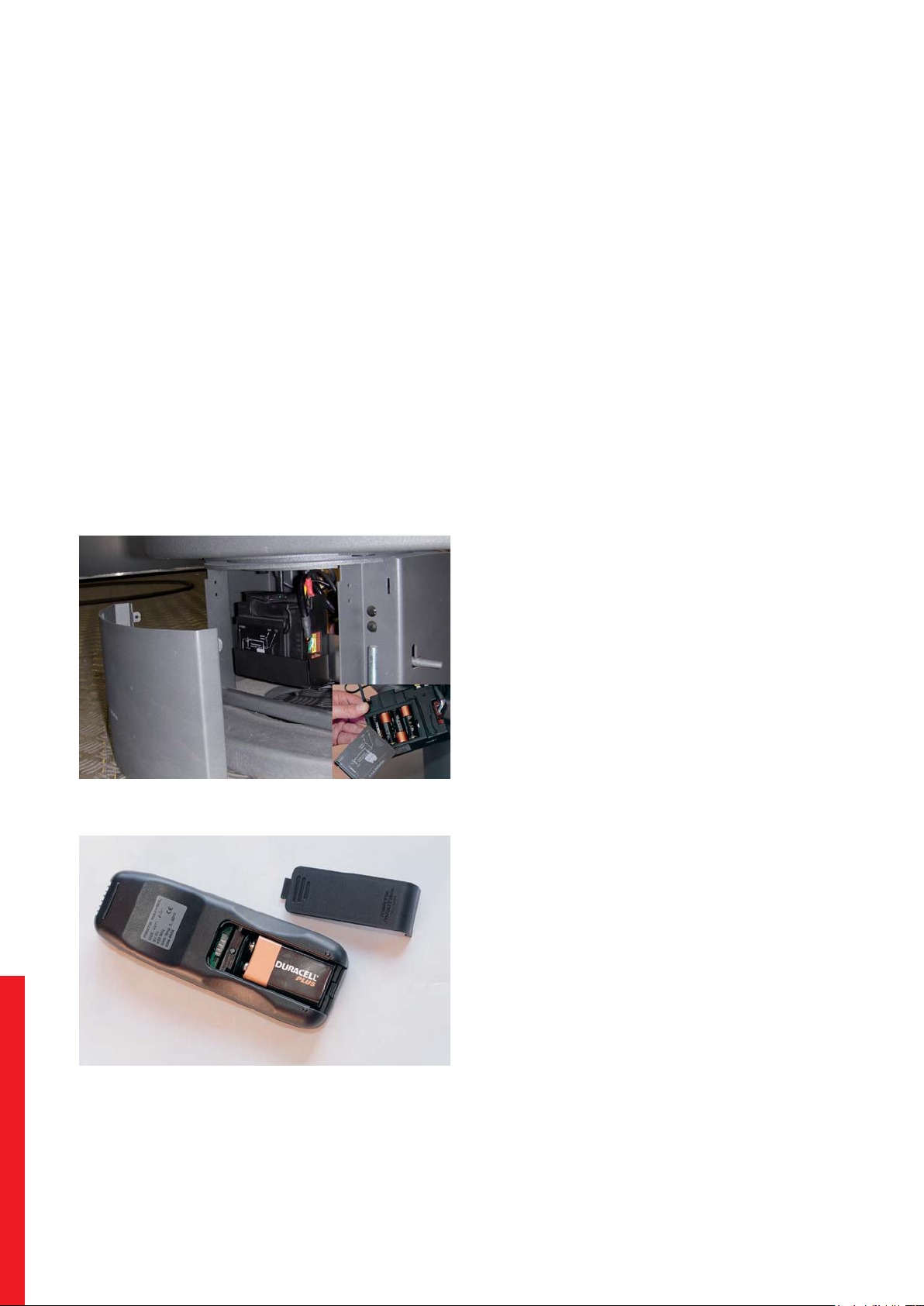

Vervangen van de batterijen van de ontvanger.

Vervangen van de batterij in de afstandsbediening.

Druk tegelijkertijd op de grote knoppen T en U.Inhet
display begint de tijdsaanduiding te knipperen. Met
de T knop kiest u het juiste uur. Met de U knop stelt
u de minuten in. Wacht even of druk op ‘OFF’ om de
ingestelde tijd op te slaan.

U kunt wisselen tussen de aanduiding graden Celsius
/24-uurs weergave en de Amerikaanse weergave
Fahrenheit/12-uurs weergave. Houdt de toetsen ‘OFF’
en U twee seconden vast en de aanduiding verspringt
automatisch.

SET: wijzigen van de gebruikersmodus

Met de ‘SET’-knop kunt u zelf bepalen hoe u uw Solea
wilt bedienen.
Er zijn vier gebruikersmodi: MAN, C-temp, 7-temp en
TIMER. Door elke keer kort de set-knop in te drukken,
loopt u door de verschillende modi.

MAN

In de positie ‘MAN’ kunt u handmatig met de grote
knoppen de kachel hoger T en lager U zetten. Als u de
U knop vasthoudt, gaat de kachel naar de laagste stand;
op de waakvlam. Elke keer als u vanuit een andere
functie (C-temp, 7-temp of TIMER) op U of T drukt,
schakelt de afstandsbediening over op ‘MAN’.

C- temp

Druk 1 keer kort op SET en het C-temp verschijnt in
het display. Houdt de ‘SET’-knop wat langer ingedrukt
totdat de aanduiding voor de dagtemperatuur begint te

6

knipperen. Met de grote knoppen T en U stelt u per
halve graad de dagtemperatuur in. De afstandsbediening
keert automatisch terug naar de dagtemperatuur. De
dagtemperatuur heeft een minimum van 5 graden
Celsius.

7- temp

Druk 2 keer kort op SET en het 7-temp verschijnt in
het display. Houdt de ‘SET’-knop wat langer ingedrukt
totdat de aanduiding voor de nachttemperatuur begint
te knipperen. Met de grote knoppen T en U stelt u per
halve graad de dagtemperatuur in. De afstandsbediening
keert automatisch terug naar de nachttemperatuur. De
nachttemperatuur heeft een minimum van 0 graden
Celsius. In het display verschijnt dan het teken ‘- -’.

TIMER

In totaal kunt u vier tijden instellen voor de Solea.
Wanneer u de tijden op elkaar laat aansluiten, bent u
altijd verzekerd van een comfortabele warmte in uw
vertrek.

Druk 3 keer op SET en op het display verschijnt
rechtsonder het woord ‘TIMER’. Houdt de ‘SET’-knop
ingedrukt totdat P1C verschijnt en de tijdsaanduiding
knippert. Met de knoppen T en U kunt u respectievelijk
de uren en de minuten instellen. Door de ‘SET’-knop
kort in te drukken doorloopt u het timerprogramma
P1 T und C-temp, P1 7-temp, P2 C-temp en P2 7­temp. Onderstaand een voorbeeld van een mogelijke
instelling.

Handmatige ontsteking

Uw Solea kunt u ook handmatig ontsteken. Dat gaat als
volgt:

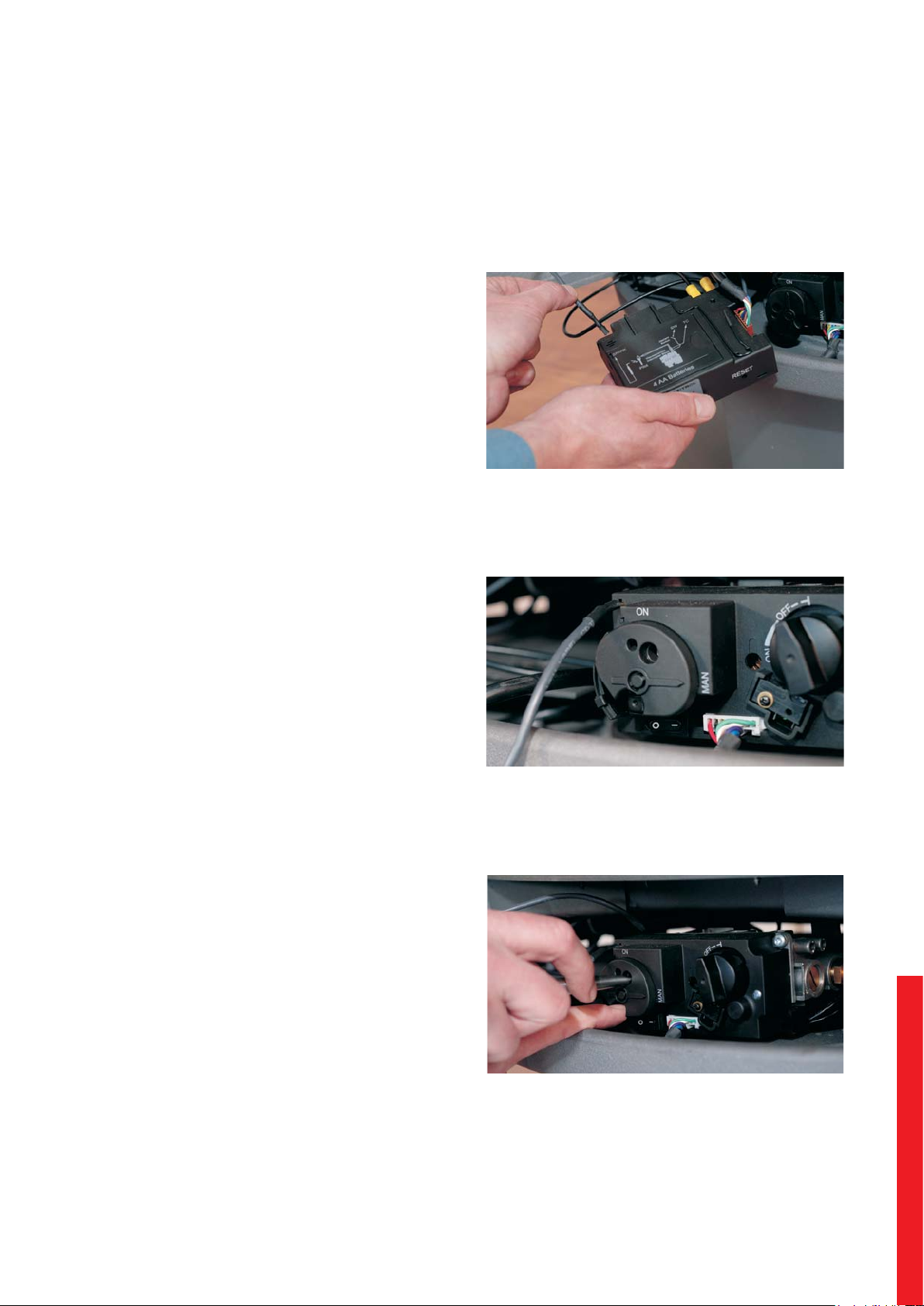

1. Open de deur van de kachel zoals aangegeven op
pagina 4. Verwijder de frontplaat van de voet.

2. Ontkoppel de ontstekingskabel van de ontvanger en
sluit deze aan op het ontstekingsblok.

3.

Zet de ‘0 I’ schakelaar in de ‘I’ positie. Draai de
motorknop geheel rechtsom, dat maakt een tikkend
geluid. Zet de bedienings-knop in de stand ‘MAN’.

NL

P1 C-temp: 07:30 - 08:30 19º C
P1 7-temp: 08:30 - 17:00 15º C
P2 C-temp: 17:00 - 23:00 19º C
P2 7-temp: 23:00 - 07:30 15º C

De Timerfunctie werkt alleen als de waakvlam brandt.
Om de Timer-functie uit te schakelen, drukt u 1 keer
op ‘OFF’. De afstandsbediening schakelt over naar de
‘MAN’-positie.

Thermostaat

De afstandsbediening is ook de thermostaat van de
gashaard.
Met C-temp en 7-temp kunt u een vaste temperatuur
voor overdag en de avond instellen. Voor een optimale
werking, adviseren we u de afstandsbediening binnen
een straal van vijf meter neer te leggen, met het display
richting de kachel.

4. Duw met een pen in het grote gat tegen het metalen
staafje en houdt deze ingedrukt. Druk op het vierkante
blokje in de uitsparing.

5. U hoort nu een tikkend geluid, de waakvlam wordt
ontstoken.Als dewaakvlam brandt,dient u hetmetalen
staafje nog 10 seconden ingedrukt te houden.

7

Als de waakvlam uitschakelt, wacht dan minimaal vijf
minuten voordat u bovenstaande stappen herhaalt.

6. Zet de bedieningsknop op de ‘ON’ positie.

7. Draai de motorknop naar links om de brander te
ontsteken. Vervolgens kunt u met de motorknop de
vlamhoogte instellen.

Om het vuur te doven, draait u de motorknop weer
helemaal naar rechts. De waakvlam blijft dan branden.
Als u de ‘O I’ schakelaar in de ‘O’ stand zet, schakelt u
ook de waakvlam uit.

Plaatsen van de keramische houtset

De Solea functioneert op aardgas of propaangas. De
propaanversie heeft een houtset van 7 blokken, de
aardgasversie heeft 8 blokken. Let erop dat u de blokken
op de juiste wijze plaatst (zie afbeeldingen). Voorkom
dat een blok voor de waakvlam komt te liggen. De
hoofdbrander kan dan niet gaan branden en onverbrand
gas kan zich verzamelen in de kachel. In dat geval dient
u de waakvlam te doven en vijf minuten te wachten
voordat u de haard opnieuw ontsteekt. Zorg ervoor dat
de deur is gesloten wanneer u de haard stookt.

Let er op dat u geen vingerafdrukken achterlaat op het
glas.Vingerafdrukken branden in het glas en zijn daarna
niet te verwijderen.

Het is verboden extra (hout-)blokken of ander materiaal
toe te voegen aan de houtset. De kachel werkt dan niet
naar behoren en kan onherstelbaar beschadigen.

Onderhoud

Klein onderhoud

U kunt zelf uw koude kachel aan de buitenkant
schoonmaken met een licht vochtig doek die niet pluist.
Mocht u koffie of iets anders over de brandende kachel
morsen, zet de haard dan onmiddellijk uit. Eenmaal
afgekoeld kunt u eventuele vlekken verwijderen met een
licht vochtige doek. Het afgekoelde glas kunt u reinigen
met speciaal schoonmaakmiddel voor keramische
kookplaten.

Gebruik geen agressieve schoonmaak- en schuurmiddelen
en geen kachelpoets.

Jaarlijks onderhoud

Uw gaskachel moet minimaal één keer per jaar worden
gecontroleerd en onderhouden door een erkend
installateur. De volgende onderdelen worden dan
nagekeken en eventueel schoongemaakt:

• De dichtheid van de gas- en rookgasafvoer en de
verbrandingsluchttoevoer.

• De juiste werking van het gasregelblok, het
thermokoppelcircuit (beveiliging tegen onverwachte
gasuitstroom) en het ontsteken van de hoofdbrander.

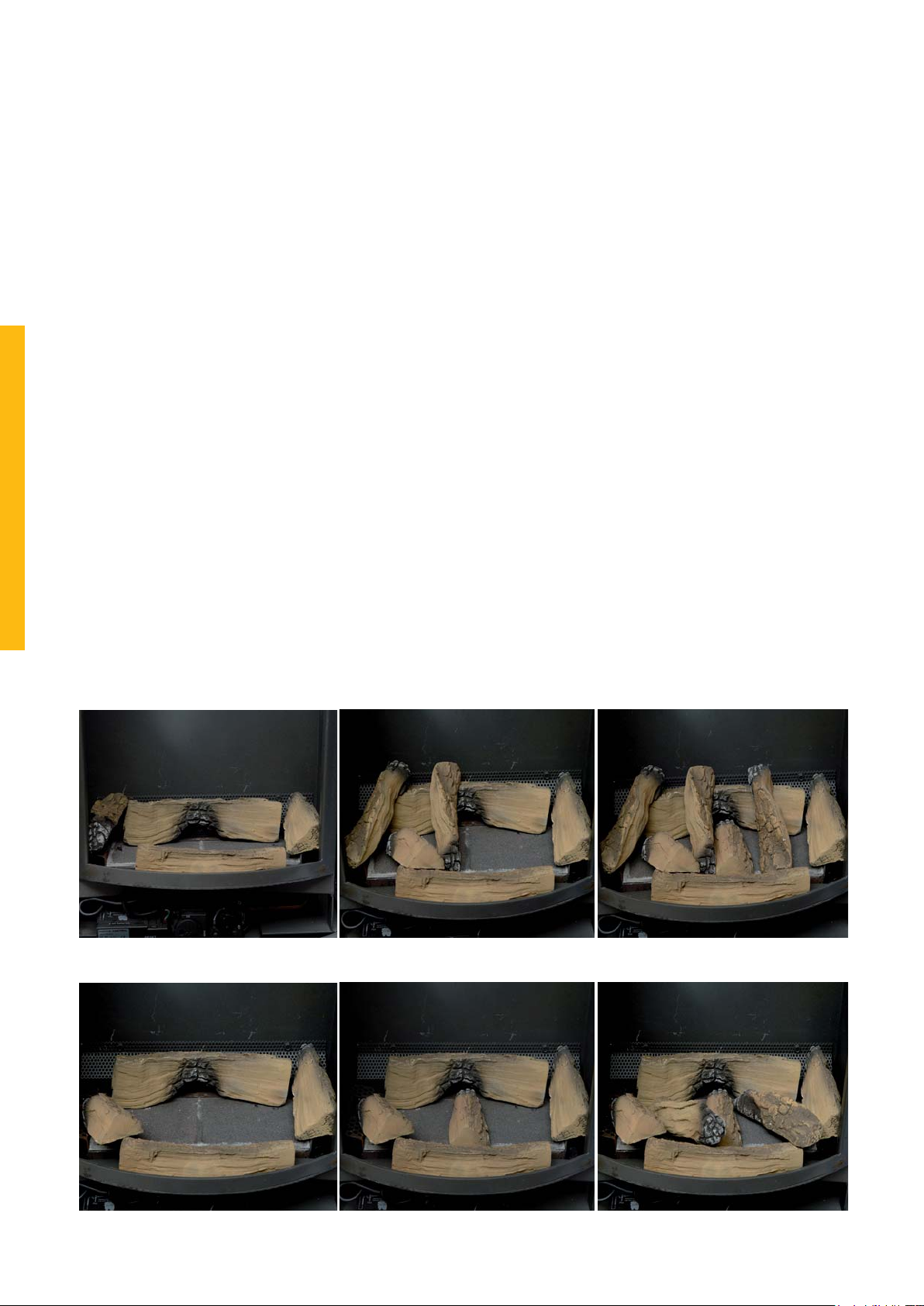

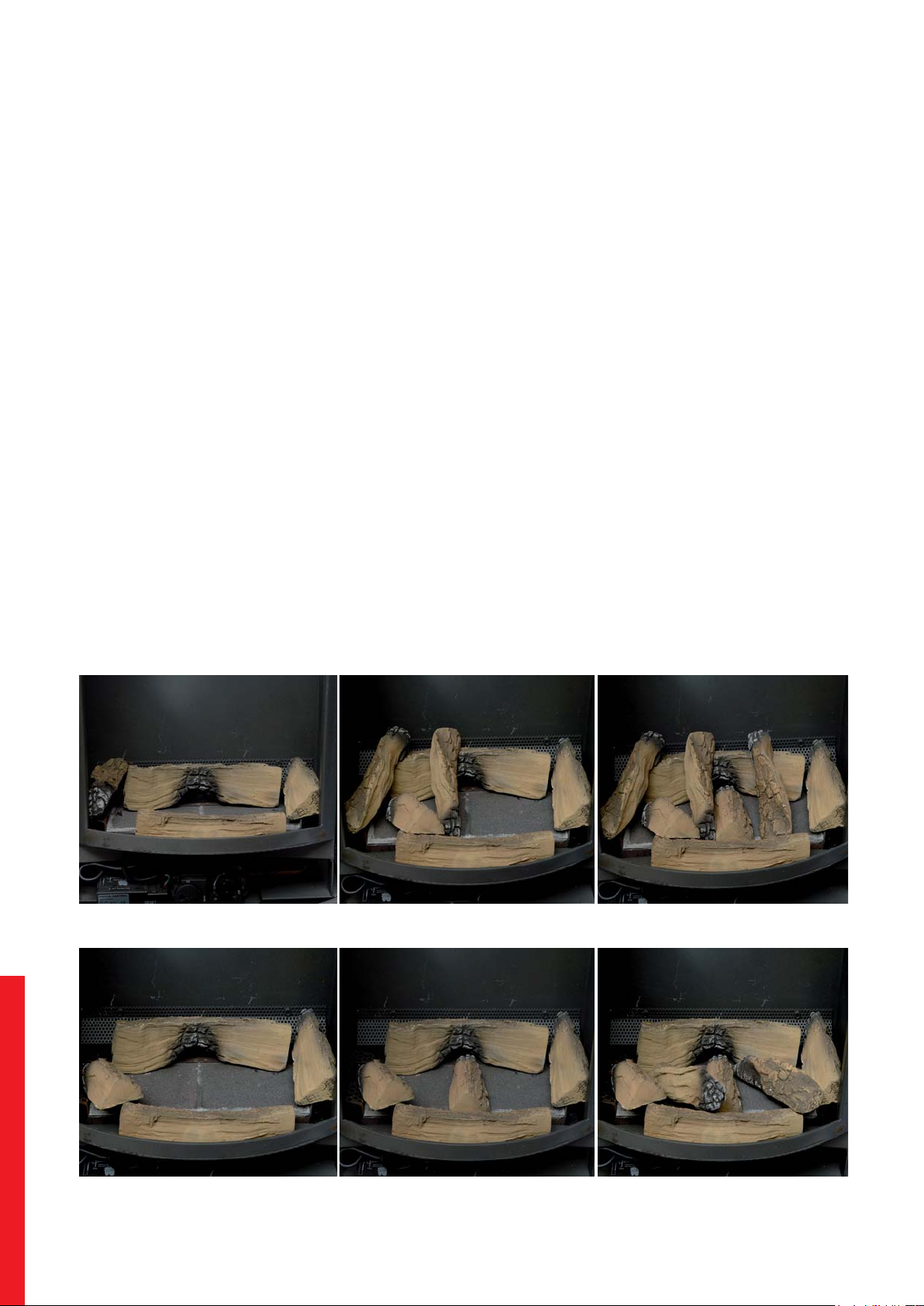

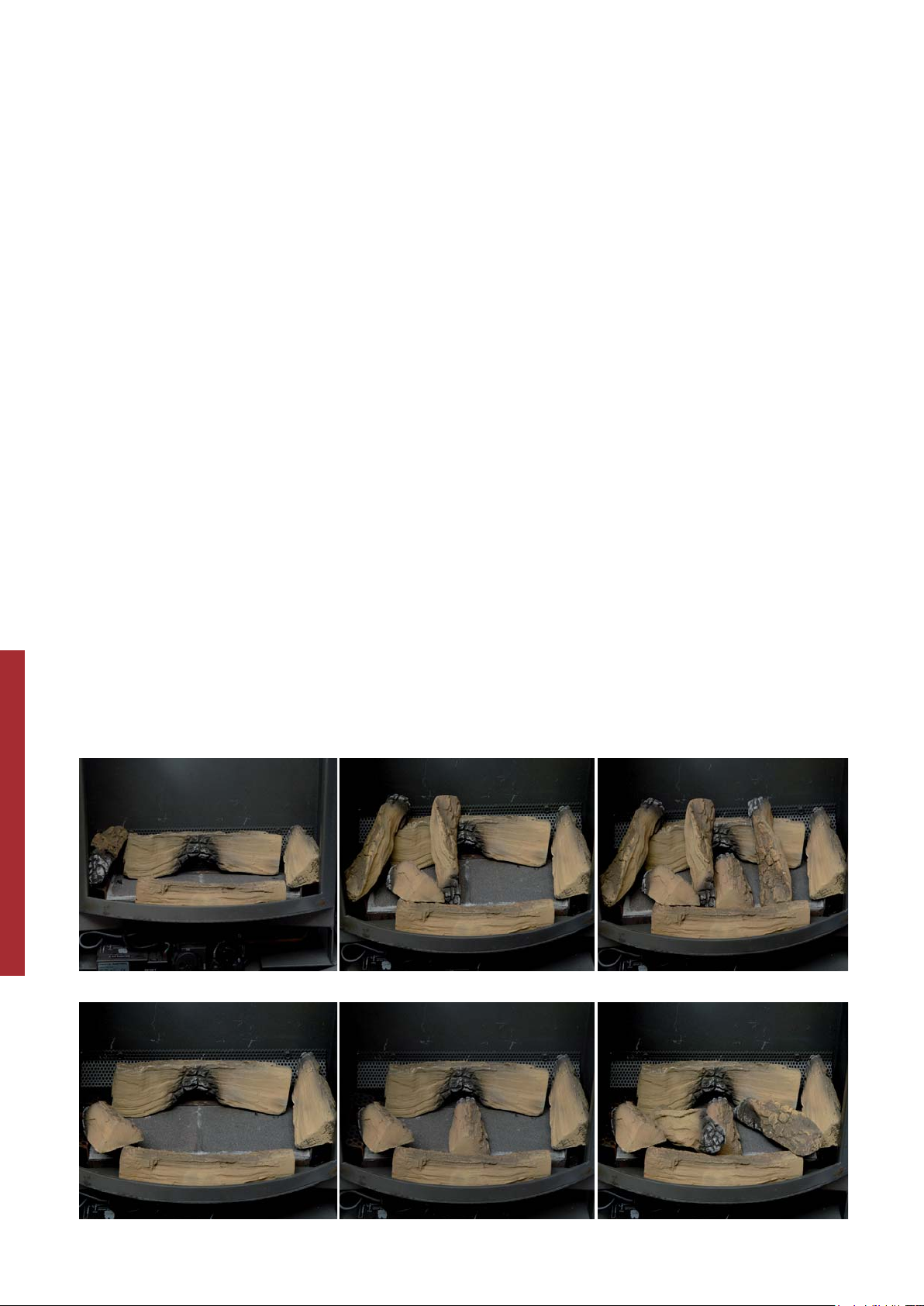

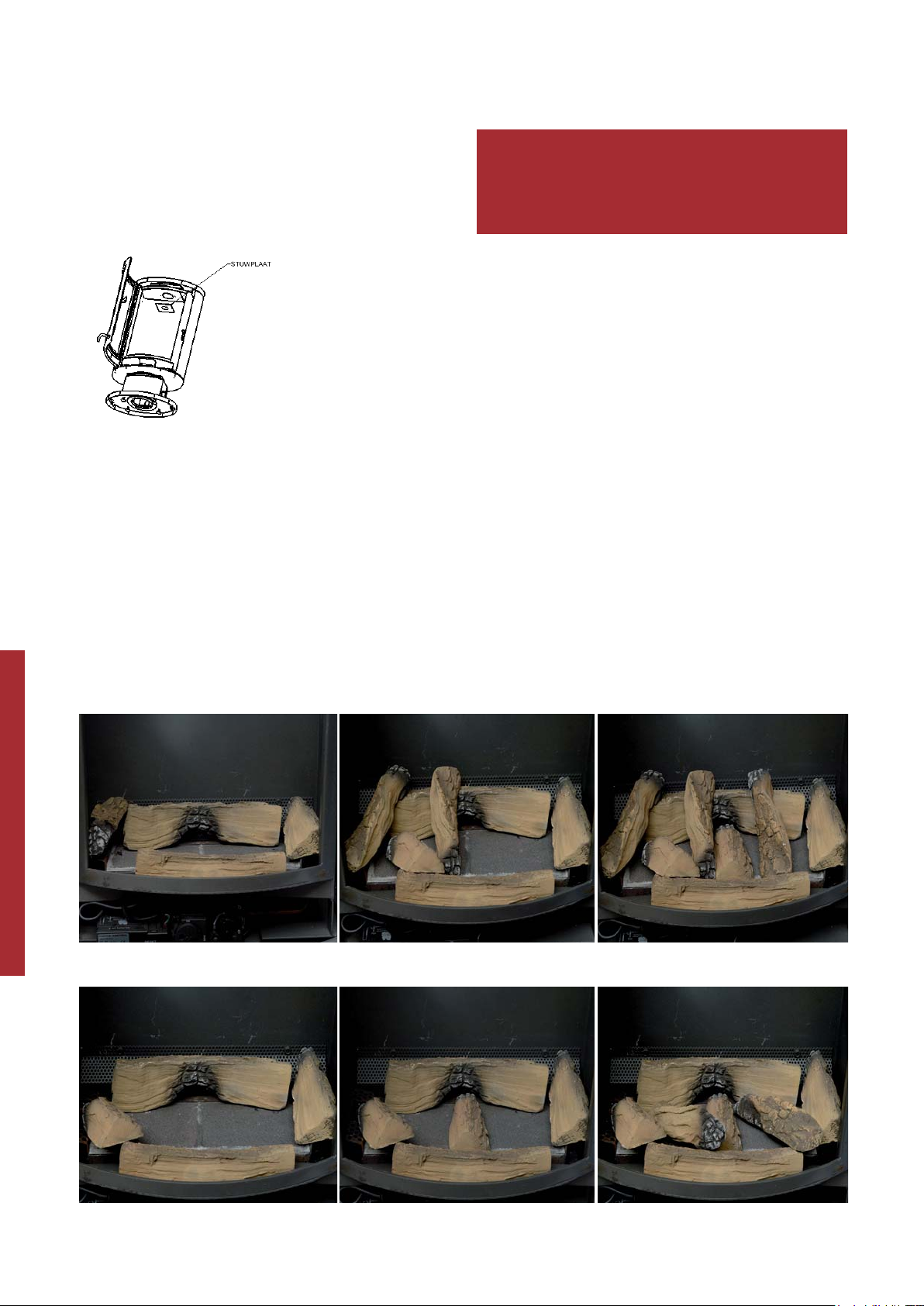

Opstelling houtset met aardgas.

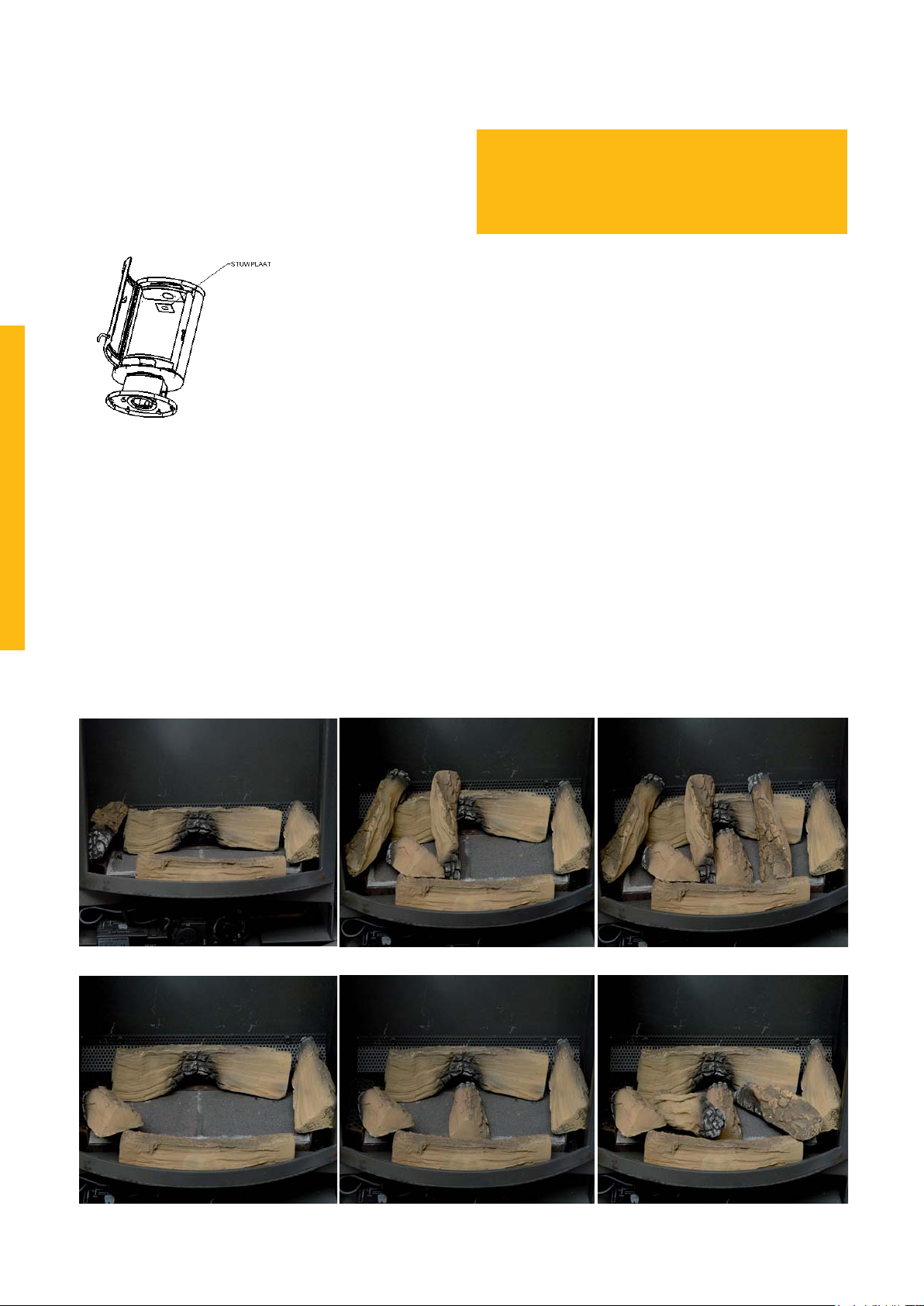

Opstelling houtset met propaangas.

8

• Het volledige kanalensysteem, inclusief de gevel- of
dakdoorvoer en de uitmonding net daarbuiten.

• Eventuele slijtage van afdichtingen van deuren en
glasramen.

• Schoongemaakt worden: de hoofdbrander, de
waakvlam, de rookgasafvoer en de toevoer van de
verbrandingslucht. Stof in de kachel kan met een
stofzuiger schoongemaakt worden.

Veiligheid

Een warmtebron van WANDERS, is meer dan alleen
de haard in uw vertrek. Ook het rookkanaal en
de dak- of geveldoorvoer maken deel uit van het
verwarmingssysteem. Alleen als de Solea is geïnstalleerd
met het concentrische rookkanaal van WANDERS,
kunnen wij u garanderen dat uw kachel veilig brandt.

Elke gashaard van WANDERS is voorzien van een
thermokoppelbeveiliging. Dit voorkomt dat gas vrij
uitstroomt als de waakvlam is uitgevallen.

Een aantal aanbevelingen voor een veilig gebruik van
uw Solea:

1. Stook uw gashaard alleen met een gesloten deur. Als
de deur open staat of het glas is gebroken, mag u de
kachel niet gebruiken.

2. Voorkom dat kleine kinderen of hulpbehoevenden in
de buurt van een brandende kachel komen en laat
ze niet alleen als de haard brandt. Gebruik eventueel
een haardscherm.

3. Giet of leg geen brandbare vloeistoffen en materialen
op de houtset. Dit kan de kachel onherstelbaar
beschadigen.

4. Laat kinderen nooit spelen met de afstandsbediening.

5. De Solea mag nooit worden ingebouwd. De afstand
van de Solea tot de achterliggende wand moet
minimaal 10 centimeter zijn. Aan de zijkanten moet
minimaal 20 centimeter vrije ruimte zijn.

Heeft u een draaibare Solea, dan moet de afstand

van de Solea tot de muur in elke gedraaide positie
minimaal 20 cm zijn. De afstand van de glaszijde van
de haard tot aan de muur mag nooit minder dan 80
cm zijn in verband met brandveiligheid.

6. Plaats geen brandbare materialen, bijvoorbeeld
gordijnen, vlakbij de haard. Houd minimaal een
afstand van 1,5 meter aan.

7. De gashaard mag alleen gerepareerd worden met
originele onderdelen en door een erkend installateur.

8. Mocht om welke reden dan ook de waakvlam
uitvallen, wacht dan vijf minuten voordat u de Solea
weer ontsteekt.

Mogelijke foutmeldingen

Het kan voorkomen dat uw kachel niet naar wens
functioneert.Voordatu contact opneemt met de verkoper
van uw Solea of een erkend installateur, kunt u zelf de
volgende foutmeldingen controleren.

De waakvlam slaat niet aan.

• Controleer of de gastoevoer open staat. Verwijder
daartoe de voorplaat van de voet van de kachel en
draai de gaskraan open.

• Controleer de batterijen van de ontvanger en de
afstandsbediening (zie pagina 6).

• De oorzaak kan een kleine elektronische onderbreking
zijn. Open de deur van de kachel (zie pagina 4)
en reset de ontvanger met de reset knop aan de
achterzijde van de ontvanger.

Ik hoor een lange toon met korte tussenpozen bij het
ontsteken van de waakvlam.

• Dat is het signaal om de batterijen van de ontvanger
te vervangen (zie pagina 6). Na dit signaal kunt u nog
circa 10 keer uw kachel ontsteken.

Ik hoor een continu signaal dat 5 seconden duurt.

• Eén van de kabels in de kachels is niet aangesloten of
de ‘O I’ schakelaar staat niet op de ‘I’ positie. Open
de deur van de kachel (zie pagina 4), controleer
de kabels en de ‘O I’ schakelaar. Mocht de haard
vervolgens nog niet gaan branden, schakel dan een
erkend installateur in.

Ik hoor 5x een kort signaal. De waakvlam en de
hoofdbrander ontsteken niet.

• Mogelijke oorzaak is lucht in de waakvlamleiding.
Wacht vijf minuten en ontsteek de kachel opnieuw.
Lukt dit opnieuw niet, schakel dan een erkend
installateur in.

NL

9

Garantie

Op de Solea gashaardbiedt WANDERS Metaalproducten
B.V.teNetterdeneengarantievan1 jaar naaankoopdatum,
mits de gashaard op de juiste wijze is geïnstalleerd
en wordt gebruikt volgens de aanwijzingen in deze
handleiding. Onder de garantie vallen alle gebreken
die te herleiden zijn tot materiaal- en constructiefouten.
In die gevallen ontvangt u gratis nieuwe onderdelen.
Arbeidsloon en andere kosten vallen niet onder de
garantie. Defecte onderdelen kunt u franco toezenden
aan WANDERS Metaalproducten B.V., Amtweg 4, 7077
AL, Netterden.

Buiten de garantie vallen: storingen ontstaan door
onoordeelkundig gebruik; niet juiste naleving van de
installatie- en bedieningsvoorschriften; installatie door
een niet-erkend installateur; verwaarlozing van het
toestel en het ombouwen van de haard naar een andere
gassoort.

Wanders is niet verantwoordelijk voor eventuele
scheuren in sierpleisterwerk en verkleuringen van
wanden, plafonds en/of roosters na het stoken van
de haard. Verkleuringen kunnen ontstaan doordat
stofdeeltjes verbranden in de convectiemantel. Om
de kans op scheuren in sierpleisterwerk en eventuele
verkleuringen te minimaliseren verwijzen wij naar het
advies dat gegeven wordt in de sfeerhaardenbranche.
Uw installateur kan u hierover informeren.

Klachten worden in behandeling genomen nadat de
verkoopfirma/installateur of het gasbedrijf een klacht
heeft ingediend, vergezeld van de aankoopdatum en een
kopie van de aankoopbon. Reparaties geven geen recht
op verlenging van de garantietermijn. Alle gevolgschade
wordt uitgesloten.

101010

Installatievoorschriften Solea gashaard

Inhoudsopgave

Algemene aanwijzingen 11
Plaatsen van het concentrische kanalensysteem 12
Opstellingsmogelijkheden kanalensysteem 12
Plaatsen van een stuw 14
Afronden van de installatie 14
Technische gegevens 15

NL

Algemene aanwijzingen

De Solea gashaard is een gesloten systeem en mag
alleen geïnstalleerd worden in combinatie met het
WANDERS concentrische kanalensysteem. Pas dan is de
Solea goedgekeurd volgens de Europese CE-norm voor
gastoestellen.We bieden geen garantie wanneer de Solea
onvolledig of onjuist is aangesloten en geïnstalleerd.
Het kanalensysteem bestaat uit binnenkanaal met een
diameter van 80 mm en een buitenkanaal van 150 mm.

Het toestel mag alleen geplaatst en aangesloten worden
door een erkend installateur en volgens de onderstaande
installatievoorschriften. Daarnaast gelden de nationale
en lokale wet- en regelgeving voor plaatsing en gebruik
van gesloten gastoestellen.

Voor de installatie van het toestel dient u als installateur
te controleren of de gegevens op het typeplaatje
overeenkomen met de gassoort en de gasdruk waar het
toestel op aangesloten wordt. Is dit niet het geval, dan
mag de Solea niet worden aangesloten.

Plaatsing

De gashaard is zonder problemen te plaatsen in een
kierdichte en/of mechanisch geventileerde woning.
Hiervoor is geen extra beluchting voor de verbranding
nodig. Ook een rookgasventilator hoeft niet geplaatst te
worden. Rookgassen worden door natuurlijke trekvia het
binnenkanaal naar buiten afgevoerd. De zuurstof om de
kachel te stoken, wordt tussen de kanalen aangevoerd.
Het is om die reden verboden isolatie aan te brengen
tussen het binnen- en buitenkanaal.

De Solea mag niet worden ingebouwd en moet op een
voldoende stevige vloer worden geplaatst. De afstand
van de Solea tot de achterwand moet minimaal 10 cm
zijn. Links en rechts van de kachel moet minimaal moet
20 cm vrije ruimte zijn.

Bij de draaibare Solea moet de afstand tot de muur in
elke gedraaide positie minimaal 20 cm zijn. De afstand
van de glaszijde van de haard tot aan de muur moet
in elke gedraaide positie minimaal 80 cm zijn, in
verband met brandveiligheid. Zorg ervoor dat de Solea

op een voldoende stevige vloer staat, in lijn met het
rookkanaal. Staat de kachel uit het lood ten opzichte
van het concentrische kanalensysteem, dan kan hij niet
draaien.

Isolatie

In verband met de hoge buitenwandtemperaturen tot
circa 150 graden Celsius (300 graden Fahrenheit) is het
verboden brandbare materialen in de nabijheid van het
kanalensysteem toe te passen of te plaatsen. Het hele
concentrische kanalensysteem moet omkokerd worden
tussen de plaats waar deze uit het zicht verdwijnt tot de
uitmonding in de buitengevel. Ventileer het omkokerde
concentrische kanaal door (per verdieping) nabij vloer
en plafond een rooster te plaatsen. Gebruik universele
muurbeugels met een diameter van 150 mm voor het
bevestigen van het concentrische kanalensysteem.

Als er gebruik wordt gemaakt van een bestaande
schoorsteen, dient u eerst na te gaan of deze
schoorsteen voldoende is geïsoleerd en een voldoende
diameter heeft voor het concentrische kanalensysteem.
Als de schoorsteen eerder is gebruikt voor een hout
of kolen openhaard moet deze vakkundig worden
schoongemaakt. Voor aansluiting van een gashaard
op een bestaande schoorsteen, moet u de speciale
aansluitset van WANDERS gebruiken.

Gasaansluiting

• Gebruik in de toevoerleiding een goedgekeurde
G3/8” stopkraan met koppeling. De gasaansluiting
van het toestel zit in de voet. De gasleiding kan via de
vloer of via de achterzijde worden aangesloten. Voor
aansluiting van de gasleiding aan de achterzijde,
moet het breekplaatje in de achterwand van de voet
eruit gebroken worden.

• Voor de aansluiting moet de 12 mm knelkoppeling
gebruikt worden die al in de voet is gemonteerd.

• Ontlucht de toevoerleiding voordat het toestel wordt
vastgekoppeld.

• Vermijd spanningen op de bedieningskraan en
leidingen. Dit geeft kans op gaslekkage.

• Controleer de aansluiting op gasdichtheid.

11

11

Plaatsen van het concentrische
kanalensysteem

Het concentrische kanalensysteem bestaat uit drie
onderdelen: de kanalen zelf, de doorvoer door dak of
muur en de uitmonding.

Voorschriften voor het plaatsen van de uitmonding

De uitmonding van het kanalensysteem kan men
bovendaks plaatsen, of tegen een zijgevel van het
gebouw.

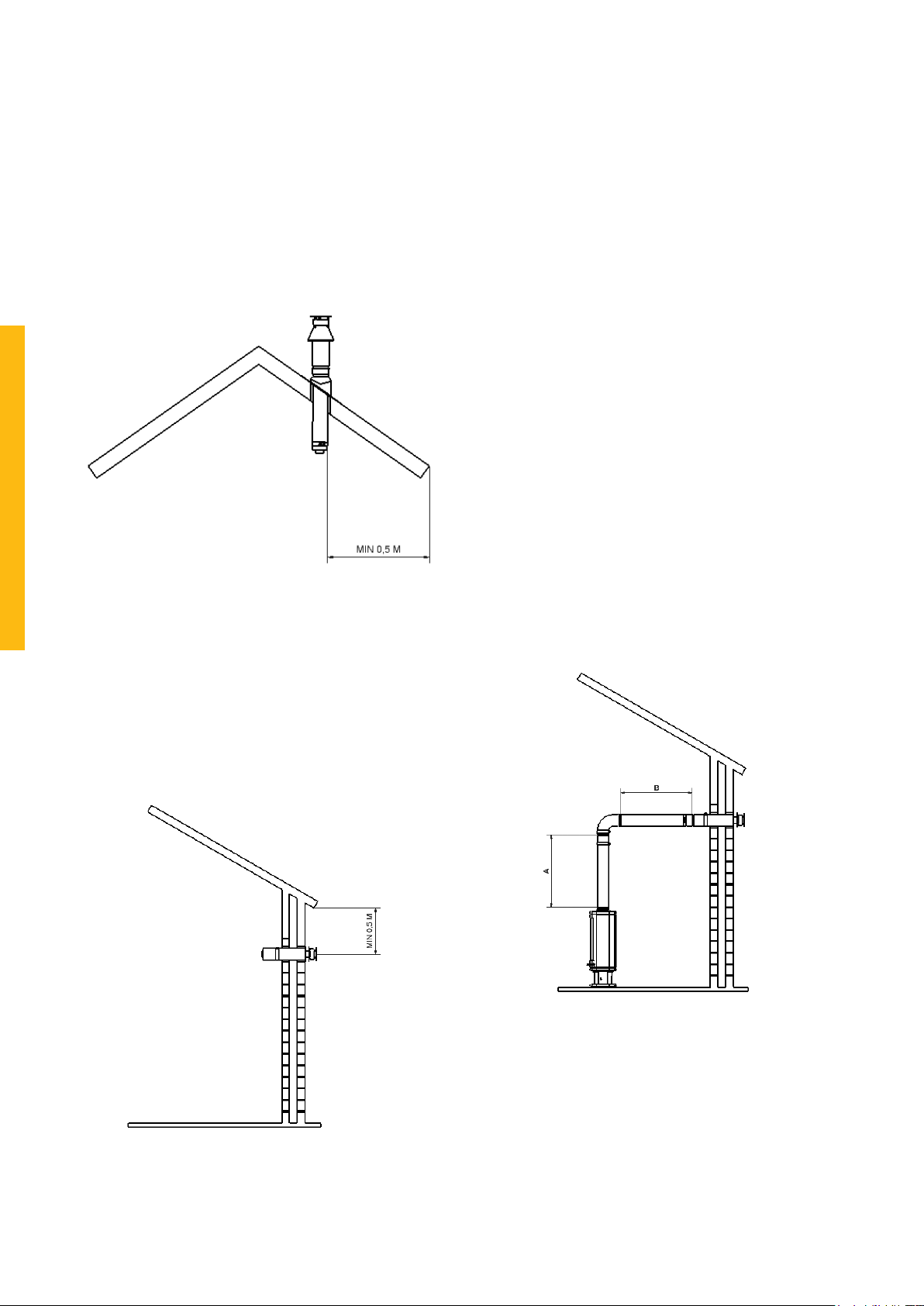

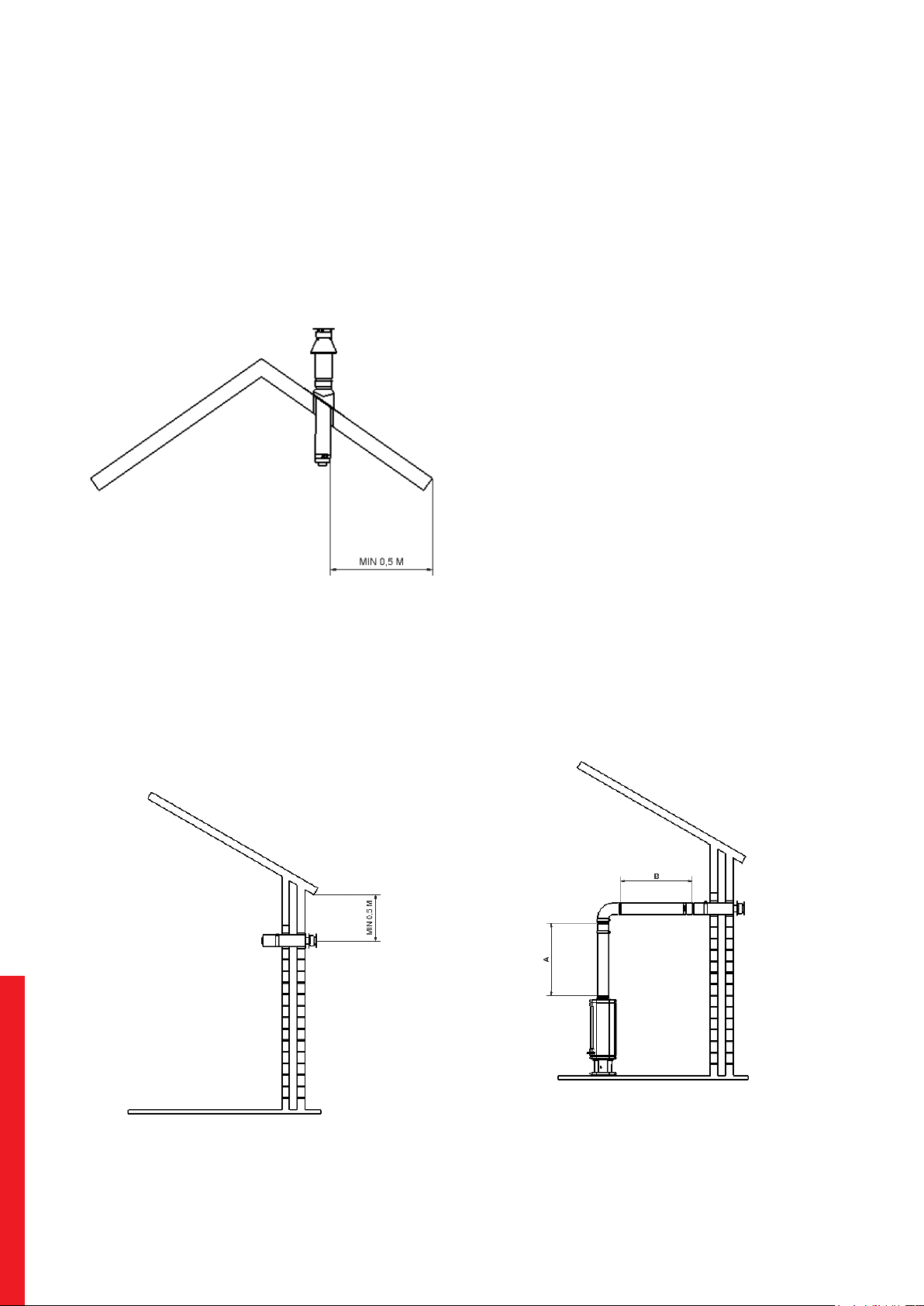

Uitmonding bovendaks

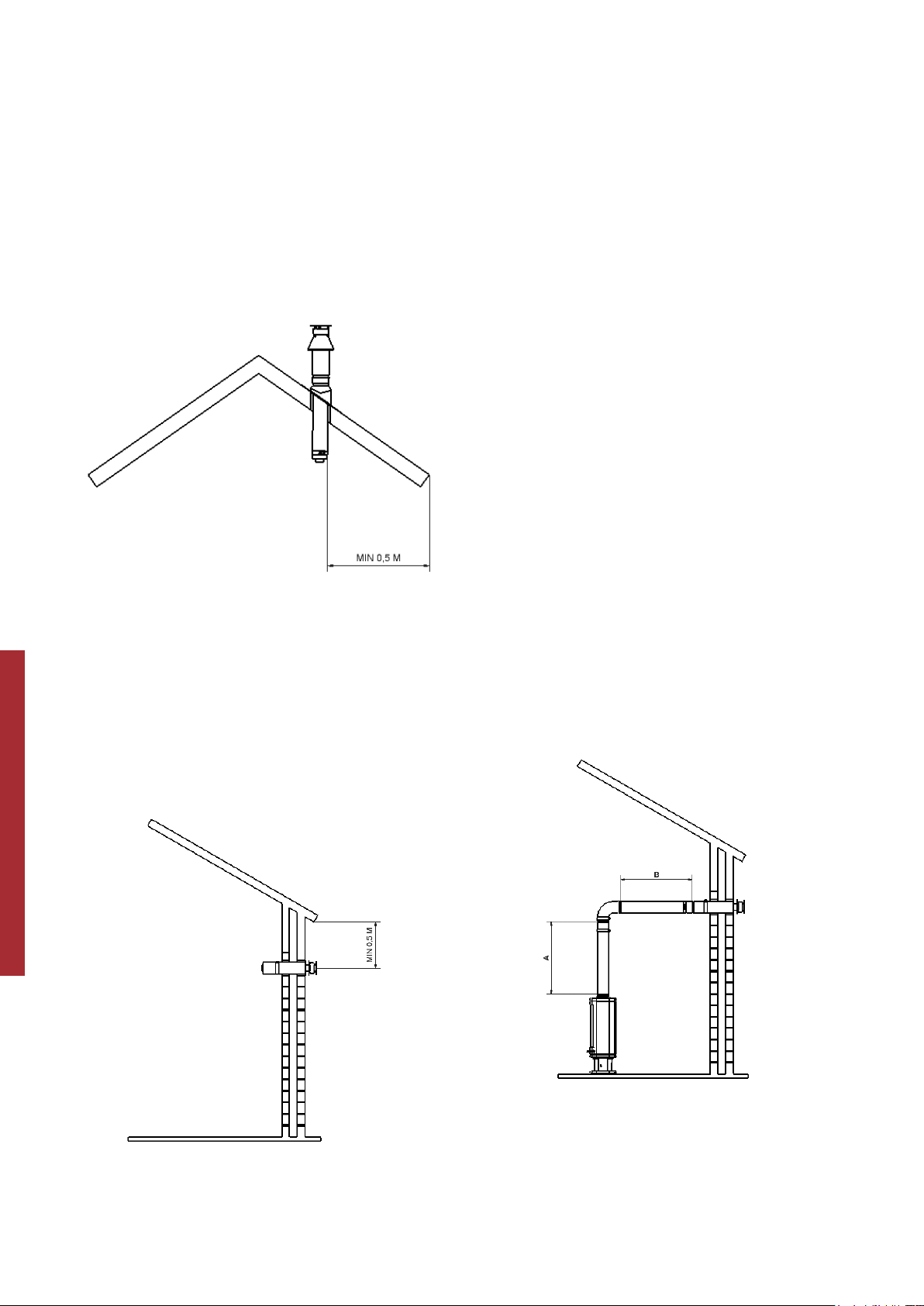

Bij plaatsing bovendaks, moet de uitmonding minimaal
50 centimeter zijn verwijderd van dakranden met
uitzondering van de eventueel aanwezige nok. Houd
ook rekening met de plaats van de uitmonding ten
opzichte van ventilatieopeningen, beweegbare ramen
en verbrandingsluchttoevoervoorzieningen. Raadpleeg
hiervoor de nationale en regionale voorschriften.

dergelijke. Die afstand is niet nodig als de uitmonding
doorloopttot tenminstede voorzijdevanhet overstekende
deel.

Houd ook rekening met de plaats van de uitmonding ten
opzichte van ventilatieopeningen, beweegbare ramen
en verbrandingsluchttoevoervoorzieningen. Raadpleeg
hiervoor de nationale en regionale voorschriften.

Opstellingsmogelijkheden
kanalensysteem

Om de kachel draaibaar te maken is altijd de WANDERS
draaibuis 4175 nodig, de eerste verticale buis A. De
totale lengte van het kanaalsysteem mag nooit meer zijn
dan 10 meter exclusief de doorvoer door de muur en de
uitmonding in de gevel. Een haakse bocht van 90 graden
geldt als een lengte van 2 meter. Voor een bocht van 45
graden is de rekenlengte 1 meter.

Voor de gecombineerde rookgasafvoer en verbran­dingsluchttoevoer moet u één van de volgende
opstellingsmogelijkheden gebruiken van het WANDERS
concentrische kanalensysteem: met muurdoorvoer, met
dakdoorvoer of dakdoorvoer met versleping. Plaats bij
geveldoorvoer altijd eerst een meter vertikaal voordat u
de geveldoorvoer maakt.

Opstelling met muurdoorvoer

Plaats altijd eerst een meter vertikaal voordat u de
geveldoorvoer maakt.

Uitmonding in de gevel

Bij plaatsing in een zijgevel, moet de uitmonding
minimaal 50 centimeter zijn verwijderd van hoeken van
het gebouw, dakoverstekken, dakgoten en balkons en

Gassoort lengte kanaal A lengte kanaal B
Stuwplaat

(min. – max.) (min. – max.)

Aardgas 1,0 – 3,0 meter 0 – 3,0 meter Nee
Propaangas 1,5 – 3,0 meter 0 – 3,0 meter Nee

Alle maten zijn exclusief de lengte van de muurdoorvoer.

12

12

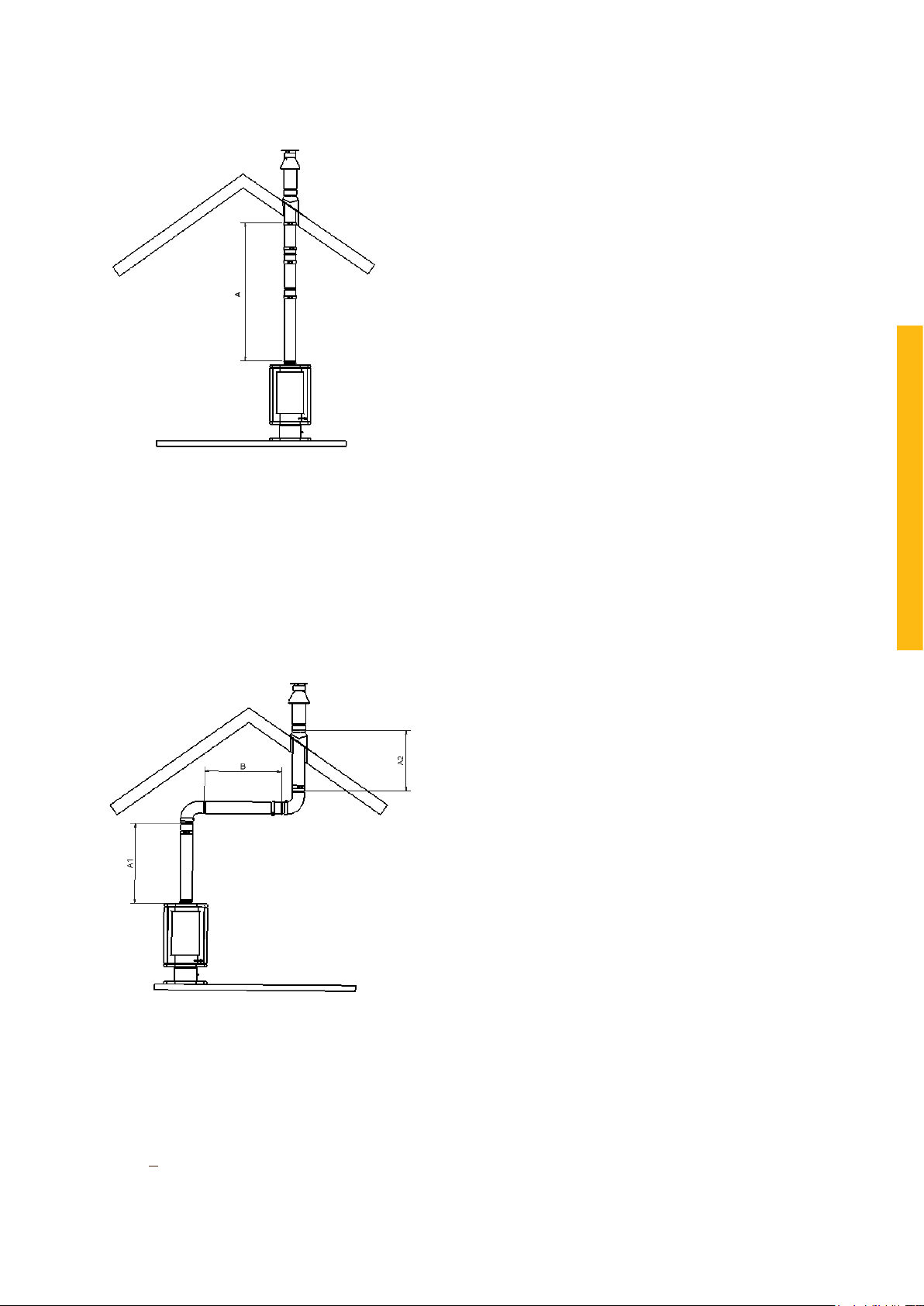

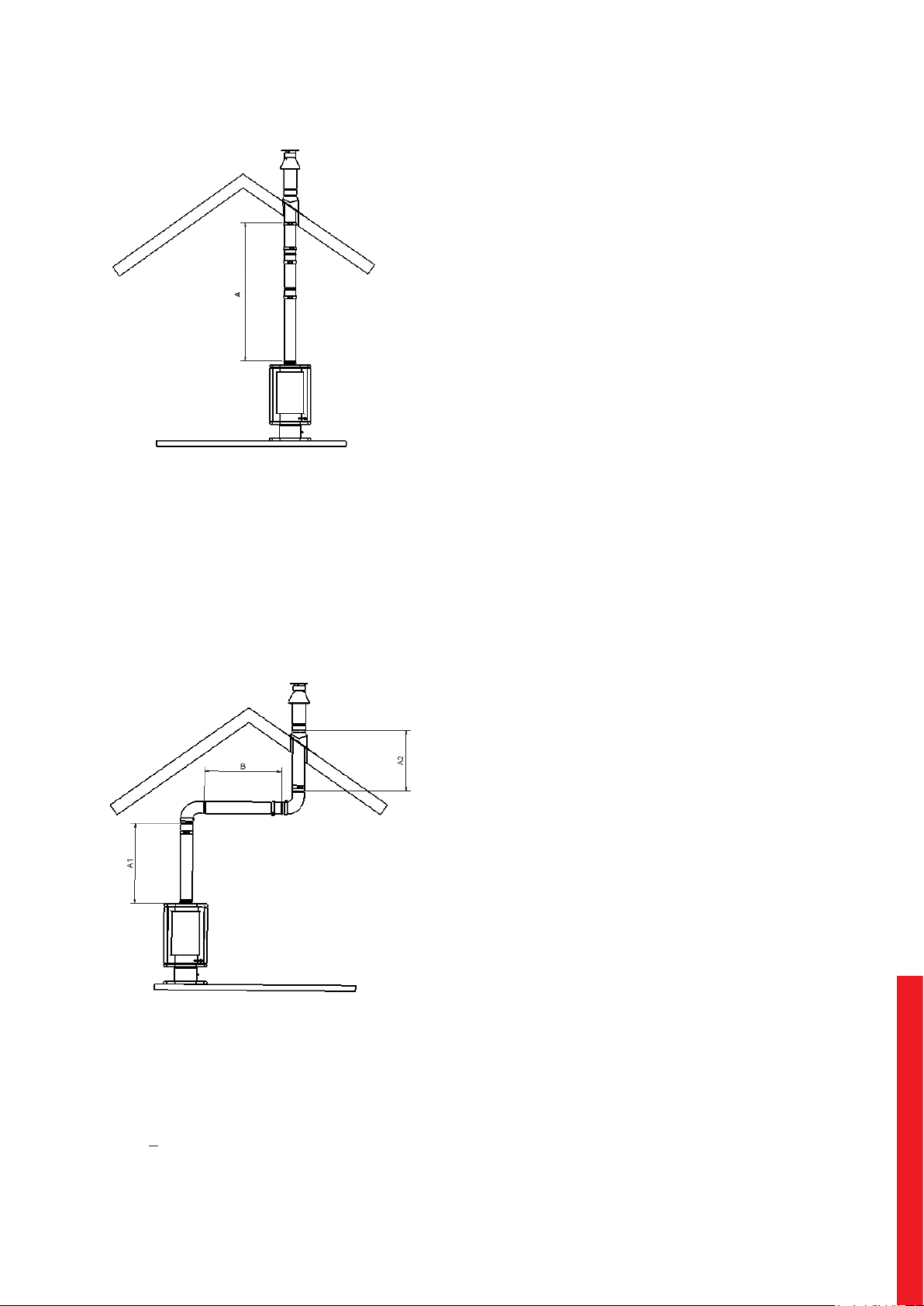

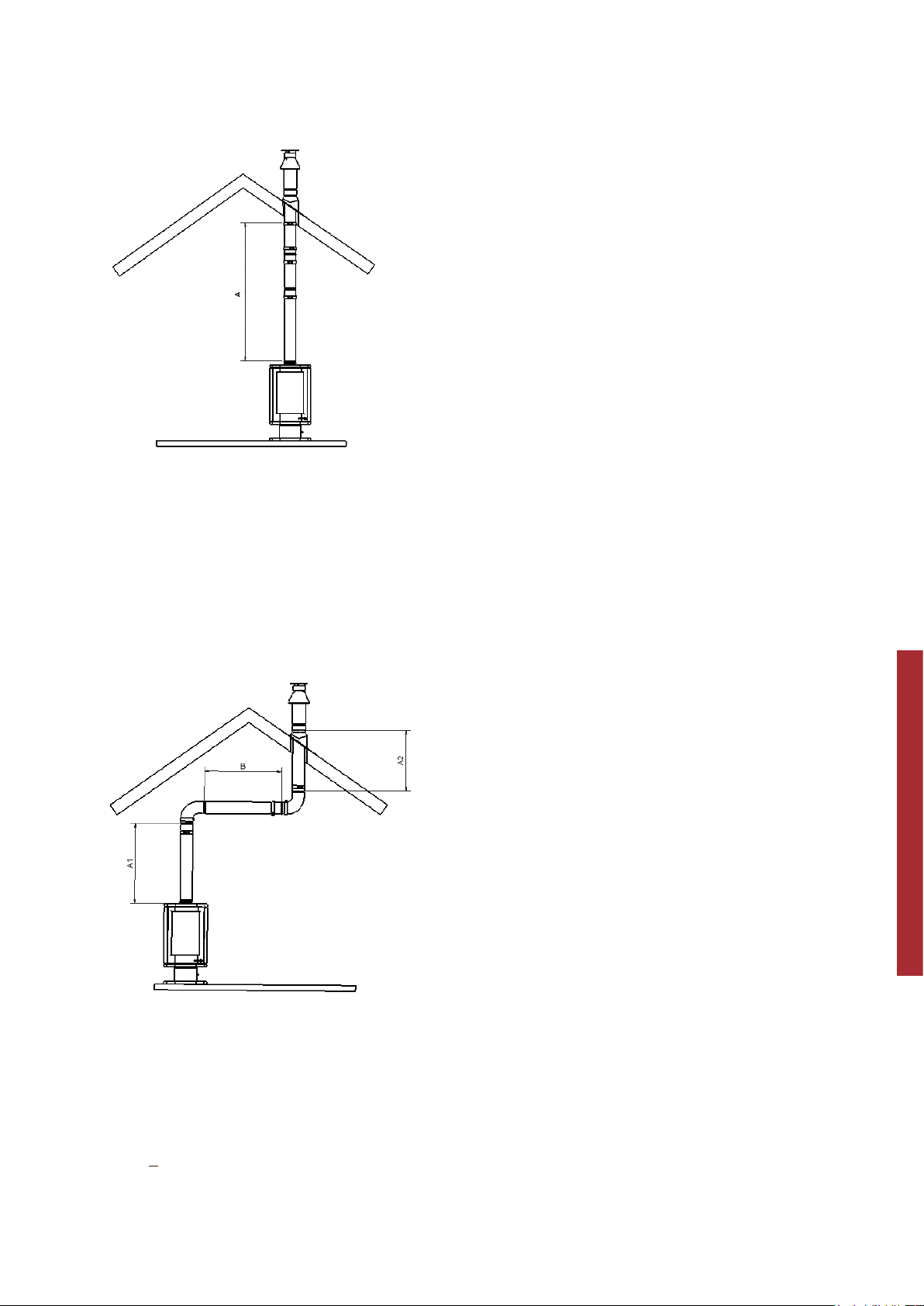

Opstelling met dakdoorvoer

Gassoort lengte kanaal A Stuwplaat

(min. – max.)
Aardgas 1,0 – 10,0 meter vanaf 3,0 meter Ø50 mm
Propaangas 1,5 – 10,0 meter vanaf 3,0 meter Ø50 mm

NL

Alle maten zijn exclusief de lengte van de dakdoorvoer.

Opstelling met dakdoorvoer en versleping

Gassoort lengte kanaal B lengte kanaal A1 lengte kanaal A1 + A2 Stuwplaat

(min. – max.) (min. – max.) (min. – max.)

Aardgas 1,0 – 10,0 m 1,0 – 10,0 m 1,0 – 10,0 m Nee
Propaangas

A1+A2 : B > 2:1
De verhouding verticale lengte tot horizontale lengte
(of 45 graden omhoog) is altijd minimaal 2 op 1.

Alle maten zijn exclusief de lengte van de dakdoorvoer.

1,0 – 10,0 m 1,0 – 10,0 m 1,0 – 10,0 m Nee

13

13

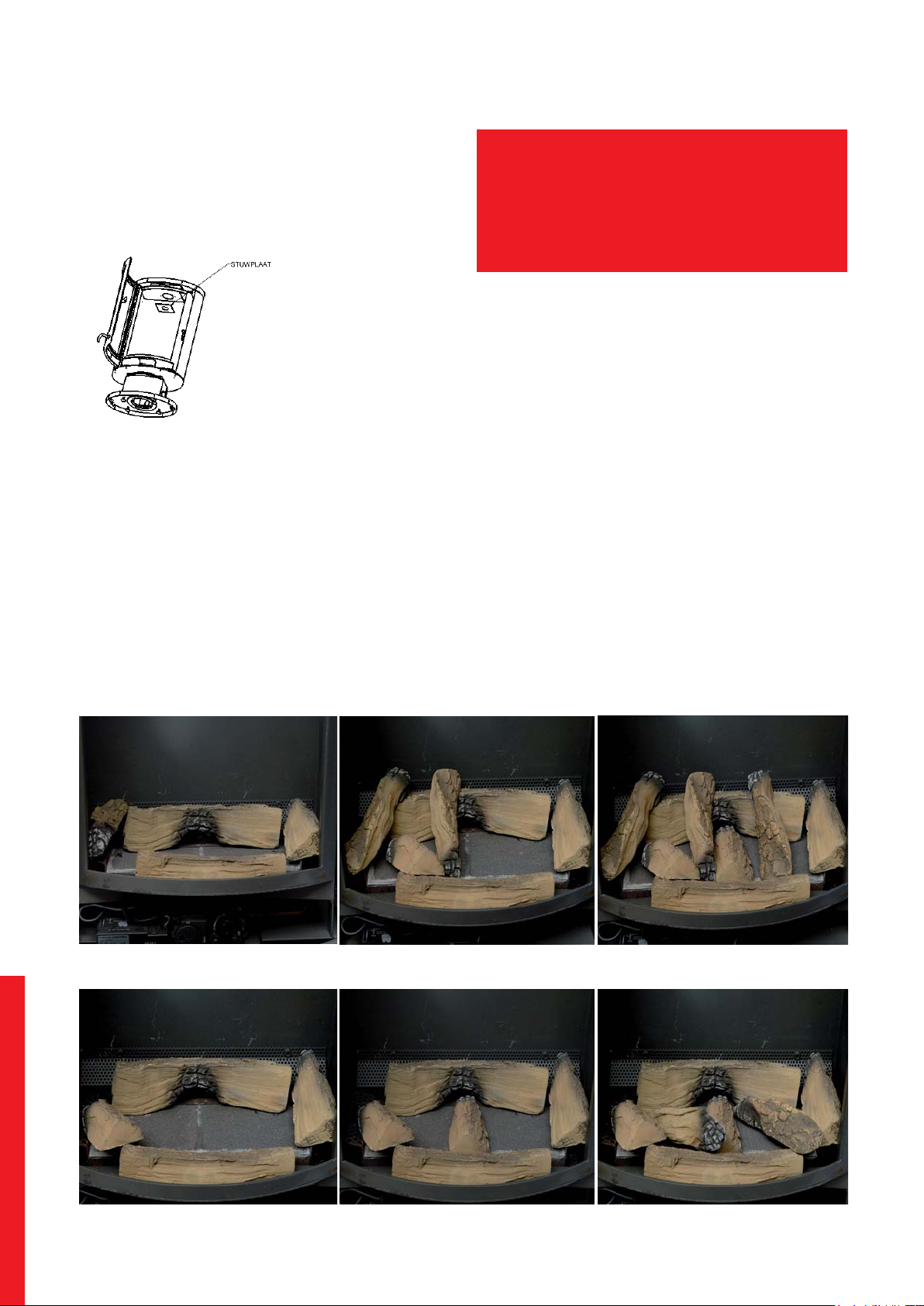

Plaatsen van een stuw

In de tabellen op pagina 13 staat aangegeven wanneer er
een stuwgeplaatst moet worden. Is dithet geval, dan dient
de stuw aan de binnenkant van de verbrandingskamer
geplaatst te worden (zie afbeelding). De diameter van de
stuw moet 50 millimeter zijn.

Plaatsen van de keramische houtset

Vermijd vingerafdrukken

Als u de blokken heeft geplaatst, laat dan geen
vingerafdrukken achter op het glas voordat u de
deur sluit. Vingerafdrukken branden in het glas en
zijn daarna niet te verwijderen.

Let op: verkeerde
montage van de stuw,
kan storingen geven
aan het toestel.

Afronden van de installatie

Het concentrische systeem is geïnstalleerd en de kachel
is geplaatst. Afronding van de installatie gaat als volgt:

Openen van de deur

De Solea mag alleen gestookt worden met een gesloten
deur. Voor de veiligheid is de deur vergrendeld. Hoe de
deur te openen, staat beschreven op pagina 3. Is de deur
open, dan kan men de keramische houtset plaatsen en
de batterijen voor de ontvanger. De Solea kan gestookt
worden met aardgas en met propaangas.

AARDGAS
Plaats de 8 keramische houtblokken zoals hieronder is
afgebeeld, exact volgens het voorbeeld. Zorg er voor dat
de deur dicht is voordat u de kachel aansteekt.
Het is niet toegestaan om aan de keramische houtblokken
iets toe te voegen of te wijzigen. Zorg dat de waakvlam
altijd vrij over de brander kan branden.

PROPAANGAS
Plaats de 7 keramische houtblokken zoals hieronder
afgebeeld, exact volgens het voorbeeld. Zorg er voor dat
de deur dicht is voordat u de kachel aansteekt.
Het is niet toegestaan om aan de keramische houtblokken
iets toe te voegen of te wijzigen. Zorg dat de waakvlam
altijd vrij over de brander kan branden.

Opstelling houtset met aardgas

Opstelling houtset met prpaangas

14

14

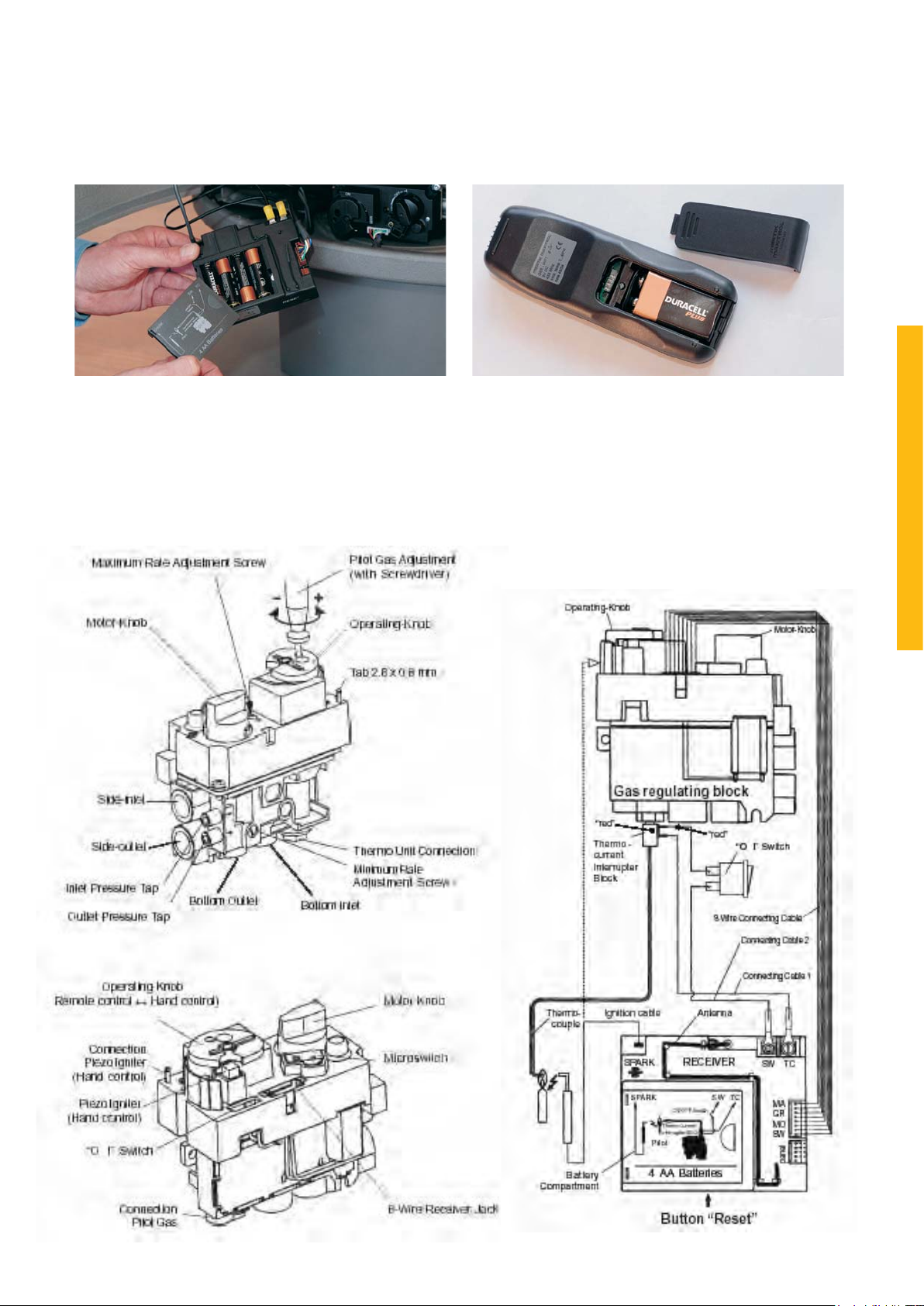

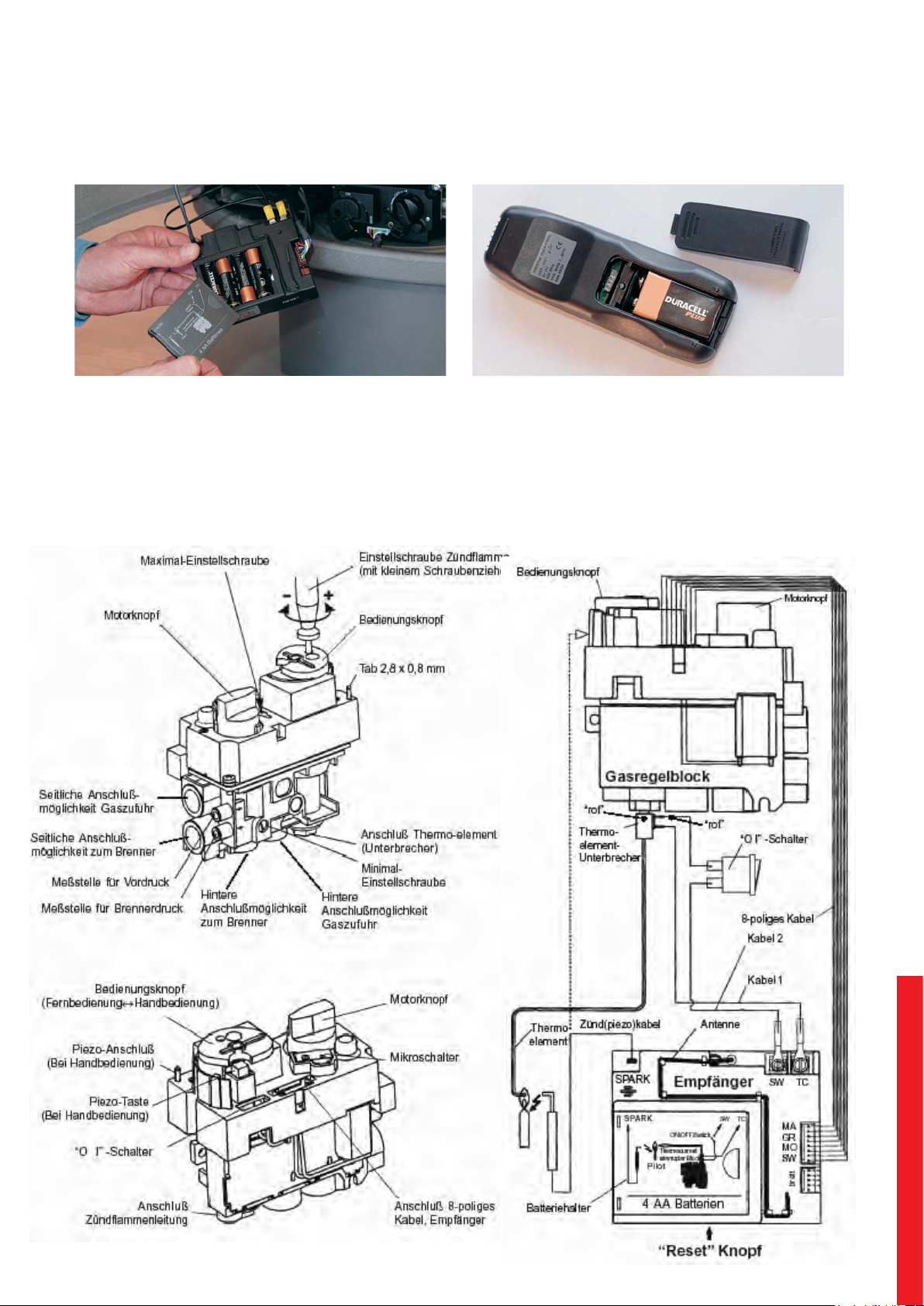

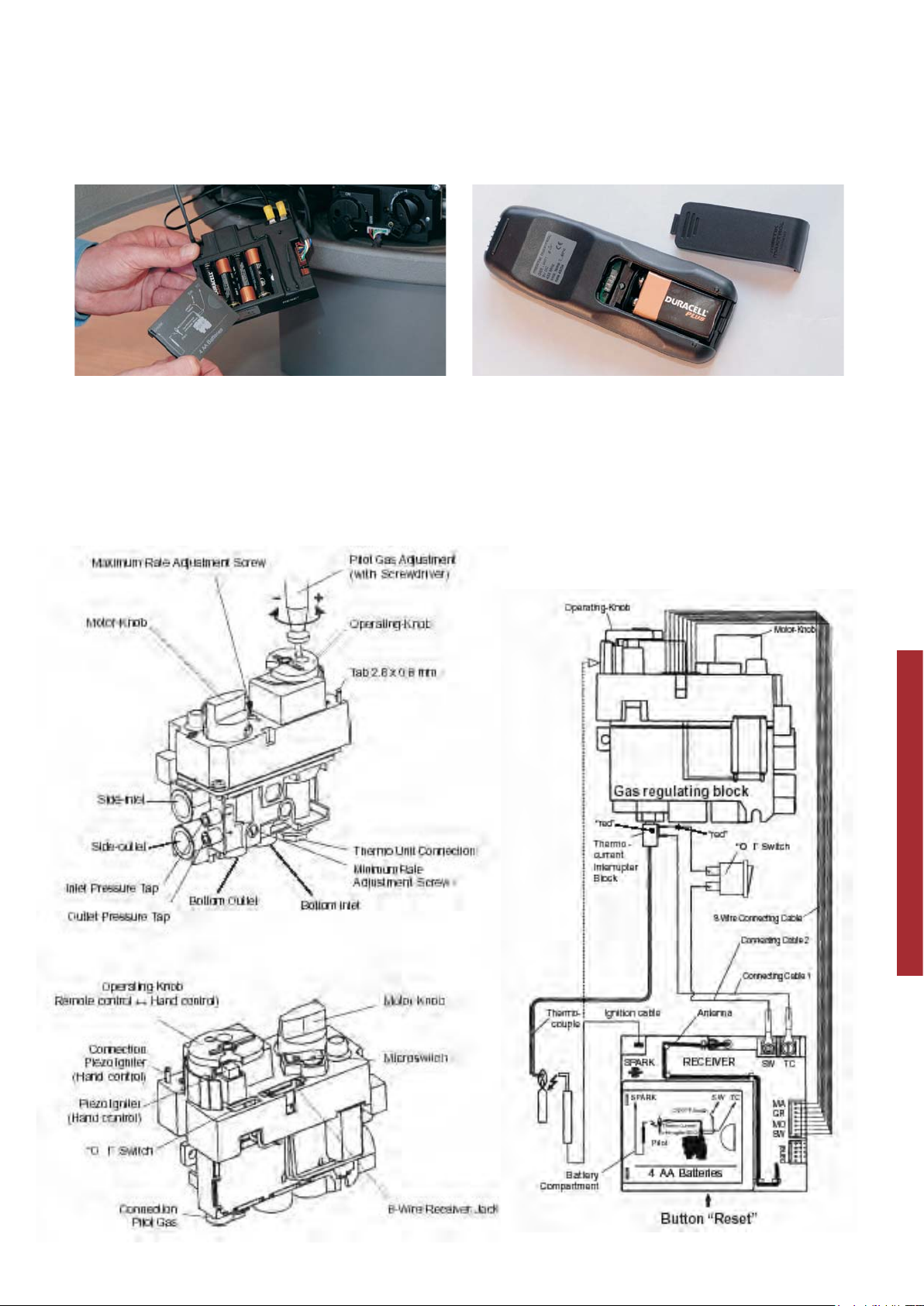

Plaatsen van de batterijen

De afstandsbediening van de Solea werkt op een 9V­blokbatterij. De ontvanger in de kachel functioneert

met vier batterijen van 1,5 Volt (type LR6 of AA). De
batterijen gaan circa 1 jaar mee.

Vervangen van de batterij in de afstandsbediening. Vervangen van de batterijen van de ontvanger.

Technische gegevens

Schema gasregelblok Elektrisch schema gasregelblok en ontvanger

NL

15

15

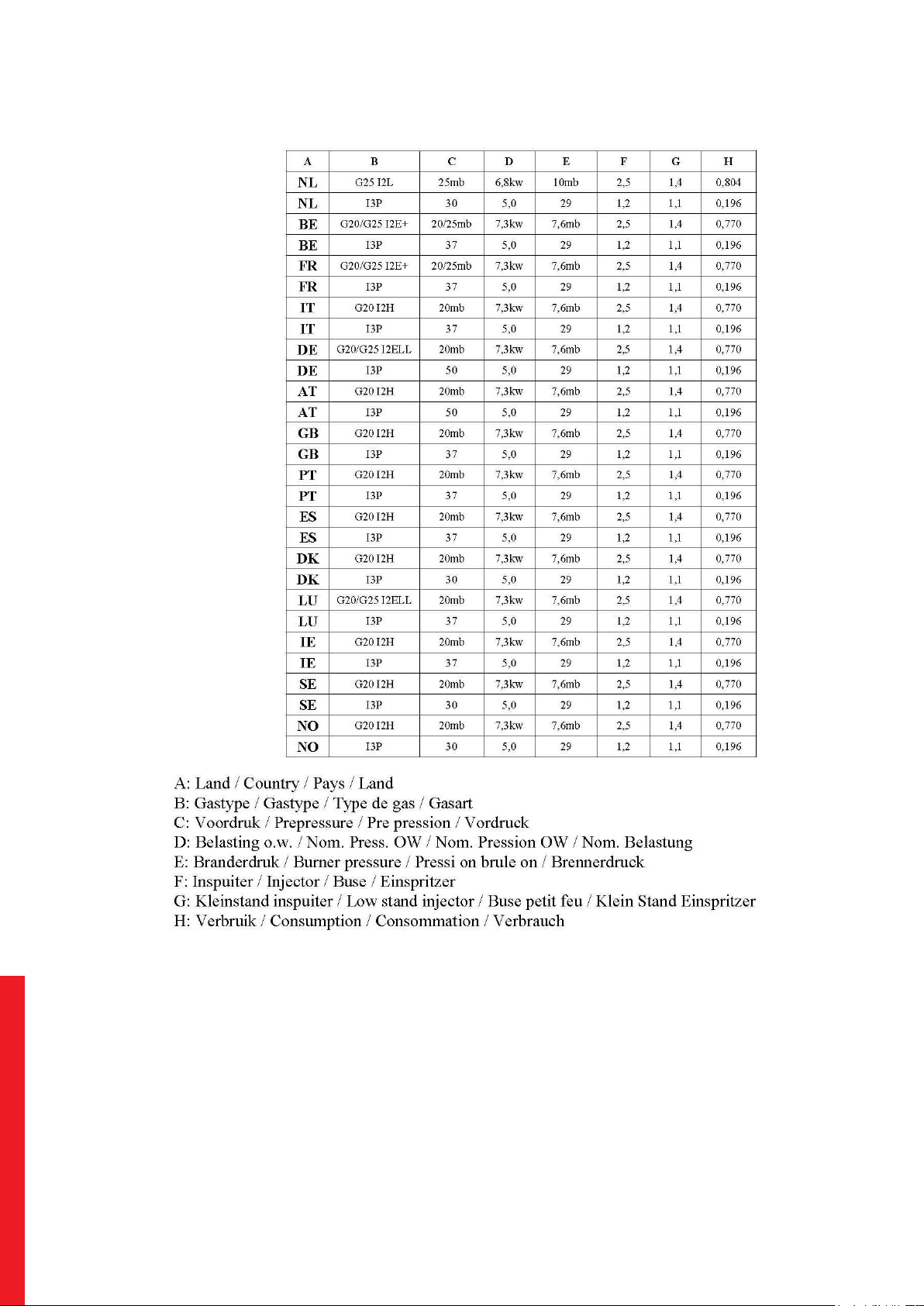

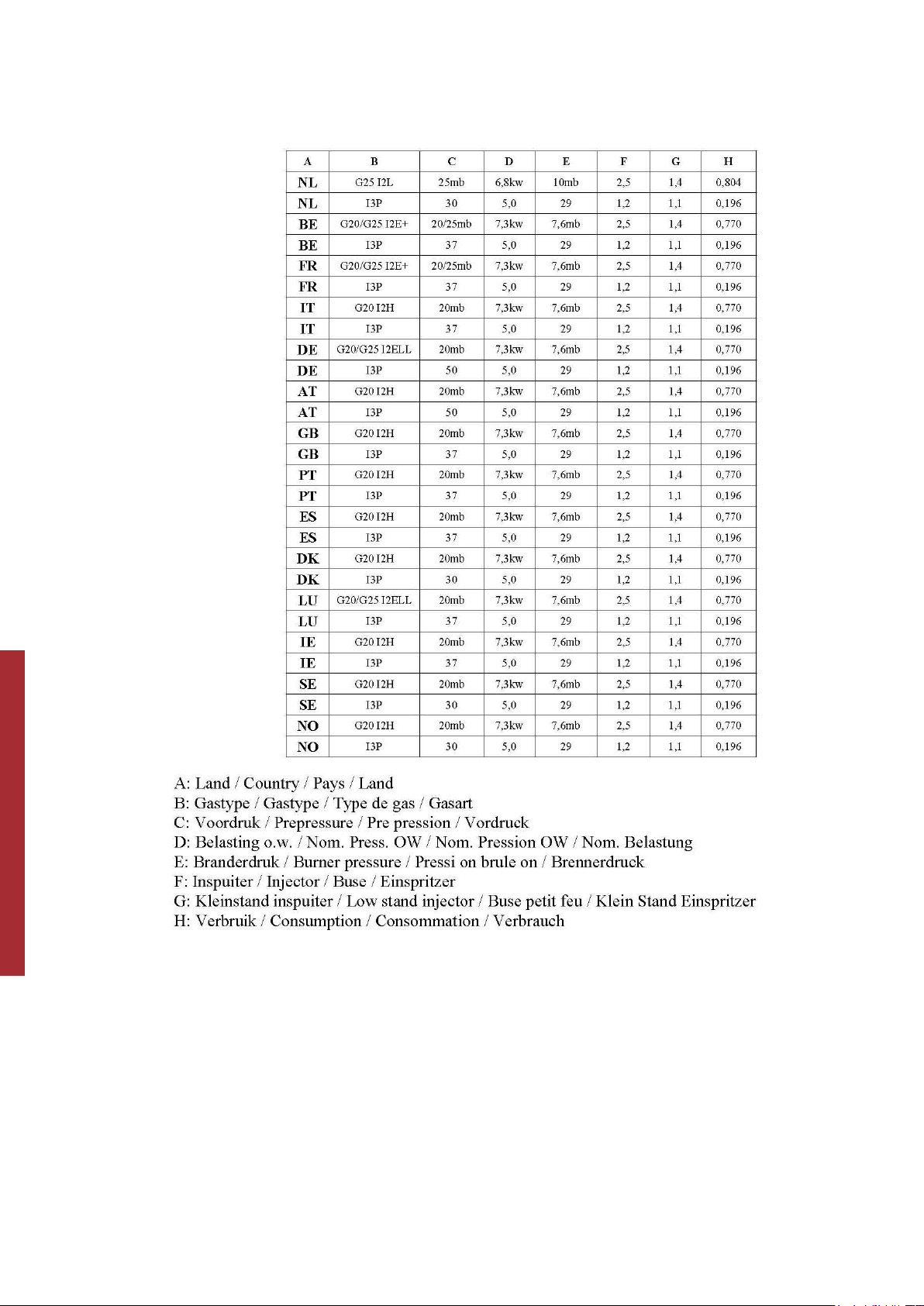

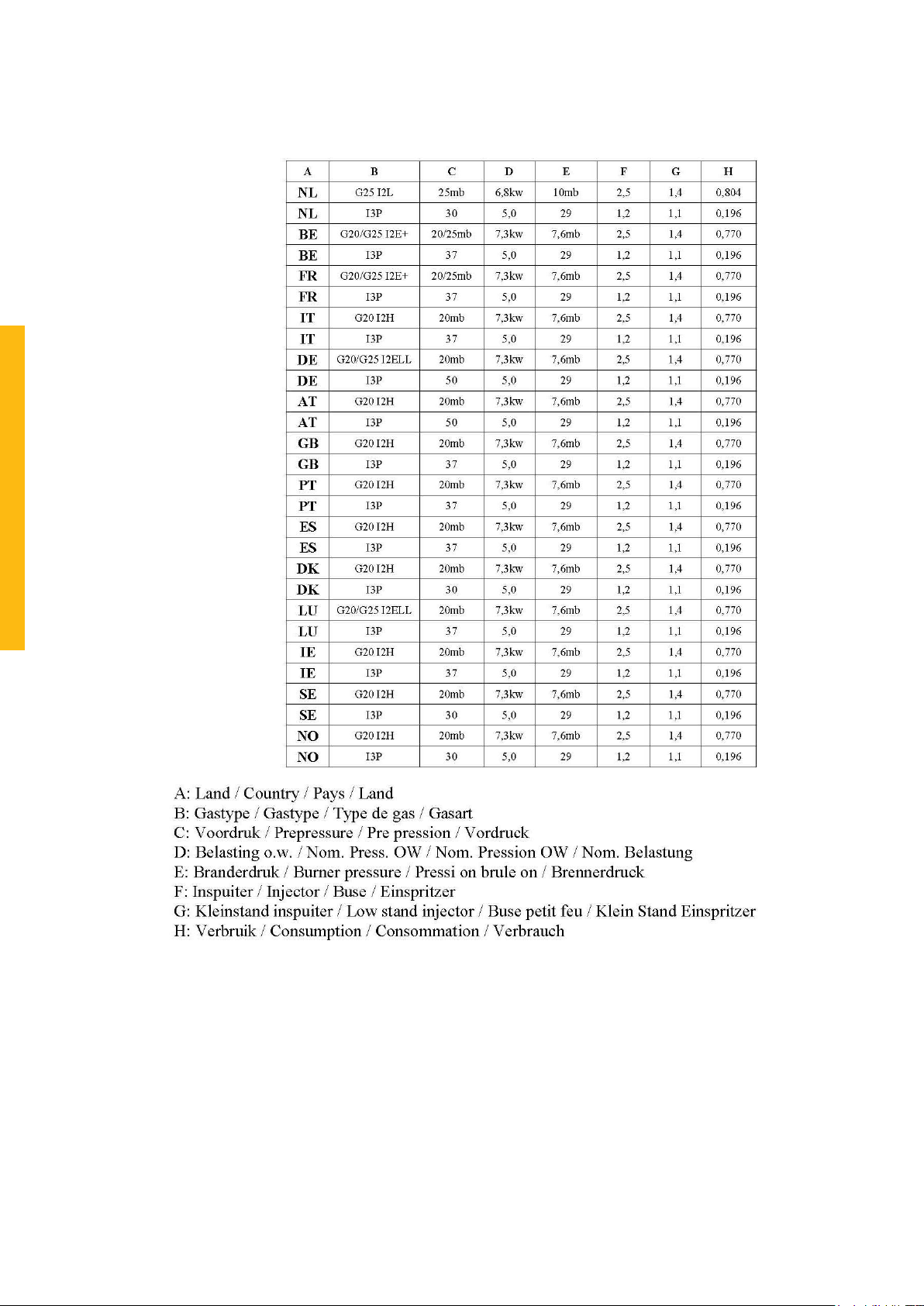

Technische gegevens gassoort en verbruik

1616

GB

User’s Guide and Installation Manual
for the Solea Gas Hearth

GB

17

GB

Dear Client,

Congratulations on your new Solea gas fireplace. It will be a comfortable source of
heat to enjoy for many years on end.

Your Solea fireplace is fitted with a so-called closed system double-walled flue. All
flue gases are directly discharged through the inner flue. The outer pipe extracts
fresh air which produces beautiful and evenly burning flames. In principle, the Solea
can be installed in all kinds of spaces, even in rooms without any ventilation or with
mechanical ventilation.

When designing this fireplace we took particular care of the ease of use and the
operational safety. The Solea is developed and produced at our own factory in
Netterden (the Netherlands) and is for the greater part handmade. Only the best
materials are used for the construction and comply with current international
standards. This will guarantee that your hearth has a long life.

The first part of this user’s guide gives you tips and directions about how to use
your gas fireplace correctly and safely. The second part of the manual contains the
installation instructions and the technical specifications of the Solea. They are of
particular importance to the installer.

We advise you to read this manual thoroughly before using your new gas fireplace
and to keep the manual in a handy place. Your installer may need the manual for the
yearly maintenance of your fireplace.

We wish you much warmth with your new fireplace!
The WANDERS team

18

Contents

Installation 20

Putting into operation 20

Ready for use 21

Igniting the fireplace for the first time 21

Batteries 22

Setting the remote control handset 22

Lighting the fire manually 23

Placing the ceramic lumber set 24

Maintenance 24

Safety 25

Possible error messages 25

Guarantee 26

Installation instructions 27

Technical drawings 65

GB

19

Installation

It is common practice for thedealer where you purchased
your Solea gas fireplace to take also care of installing it
and connecting it to the mains. If this is not the case,
please ensure that the installation is done by a certified
installer. Connecting gas devices by unqualified persons
is prohibited, in whichcase wecannot give any guarantee
that your Solea gas hearth is functioning properly.

Turning and locking

If you selected the turnable model of the Solea, you can
turn the fireplace and lock it in place at 30 degrees to
the left or to the right. This makes it possible to turn the
flames towards you wherever you are in the room. The
fireplace can only be turned if it is placed straight under
the chimney shaft and stands on a solid floor. You can
lock and unlock the Solea with the knob on the right
hand side in the base of the fireplace (see photograph).

Putting into operation

When using the Solea for the first time you start as
follows:

1. Open the door of the fireplace (see illustrations on
this page).

You will see the gas control switch in the middle (see

photo).

The gas control switch

2. Preset theOI–switch on mark I.

3. Turn the control switch to the ON position.

4. Then close the door of the Solea and lock it.

Opening the door

1. The whole Solea.

Avoid finger marks

Please make sure not to leave any finger marks on
the glass. Finger marks leave stains which burn in
the glass and can not be removed later.

2. Removing the clip bindings
from the stovepipe.

3. Lifting the top, and shifting it.

4. Removing the right side cover.

20

5. Removing the screw of the
lock system.

6. The door can now be opened.

Ready for use

After connecting the Solea to the gas mains and making
the necessary adjustments, the unit is ready for use.Take
the remote control and point it towards the gas hearth.
Press the buttons ‘OFF’ and the upper big button T .
When you hear a short beep it means that the signal
has reached the receiver and you can stop pressing the
buttons. Now you will hear a series of short beeps after
which the pilot flame will ignite. After a few seconds, the
fire will start to burn at its maximum. You can preset the
height of the flames manually with the big buttons in the
middle of the remote control.

When you press the T button, the hearth will burn
higher. When you press the U button you will turn the
hearth down. When you keep pressing U the hearth
will switch to standby position. The pilot flame will stay
alight.

rings when the hearth is cooled down. Page 20 shows
you how to open and close the door of the stove. Please
make sure you do not leave any finger marks on the
inside of the glass pane. Finger marks leave stains which
will burn in the glass as soon as you burn the fire.

Discolouration of walls, ceilings and grates

After lighting your hearth, the walls, ceilings and
grates may show some discolouration.This is caused
by the dust particles that burn in the convection
cover. This is a natural process for which WANDERS
cannot be held responsible.Tominimize discolouring
we refer to the advice given for atmospheric hearths.
Your installer can give you more information about
this.

When you light the hearth for the first time, the Solea
calculates how much time is needed to reach the preset
temperature. As the Solea selects the most efficient way
to heat the room it may happen that the flames are not
burning at their highest level when you light the stove.

Igniting the fireplace for the first time

When you light the Solea for the first time, the fireplace
must ‘anneal’. The unit has a heat resistant lacquer which
must still burn in. Though this may give an unpleasant
smell, it is otherwise harmless. It is advisable to turn onto
high for about three hours while airing the room well.
It is advisable to keep the pilot flame burning in heating
seasonto prevent condensation and possible calcification
on the inside of the door.

Ensure that the logs are not placed in front of the pilot
flame. The gas must be able to stream freely to the main
burner. The main burner is located underneath the log set.
See page 24 for placing the ceramic log set properly.

Newly-built house or recently renovated?

It is advisable to wait six weeks before lighting the
hearth in a newly-built house that has recently been
delivered,or a space thathas recently been drastically
renovated. The walls and ceilings still contain gases,
softeners and moist from plasterwork or paint. The
warm air-streams may discolour the dust particles
in the space which may stick to walls and ceilings.
When the moist in the walls and ceilings warm up
this may also cause yellowish stains.

GB

Some deposit may form on the glass panes of the hearth
after you light it for the first time to ‘anneal’ your hearth.
You can easily remove this deposit with a damp cloth
and if necessary with some cleansing agent for ceramic

21
