WANDERS Smart 60, Smart 75 User Manual And Installation Manual

Smart 60 | Smart 75

270616

INK.00.7035.v.1.5

Handleiding en installatievoorschriften 2

Users guide and installation manual 14

Mode d’emploi et instructions d’installation 25

Gebrauchsanweisung und Montagevorschriften 37

© Copyright 2016 Wanders res & stoves De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Wanders res & stoves aanvaard geen aansprakelijkheid voor technische fouten, redactionele fouten, drukfouten of weglatingen in deze publicatie.

Handleiding en installatievoorschriften

Uw Smart houtkachel in éen oogopslag 4 Installatie en gebruik 4 Eerste keer stoken 5

HI2 Binnenwerk 5

Brandstof 5 Aansteken van de kachel 6

Werking van de luchtschuif 7

De optimale stookwijze 7 Schoorsteen en rookkanaal 7 Onderhoud 8

Klein onderhoud 8 Buiten gebruikstelling 8 Jaarlijks onderhoud 8

Veiligheid 8 Garantie 9 Algemene aanwijzingen 9 Voorbereiding 10

Inbouw nis 10 Ventilatie in de schouw 10 Het schoorsteenkanaal 10 Brandveiligheid 10

Installatie 11

Verbrandingslucht toevoer 11 Externe luchtaansluiting 11 Sierlijsten en inbouwkader 11 Aansluiten van de haard 12

Reparaties 13

Glas verwijderen 13 Interieur verwijderen 13 Types koord 13 Onderhoud 13

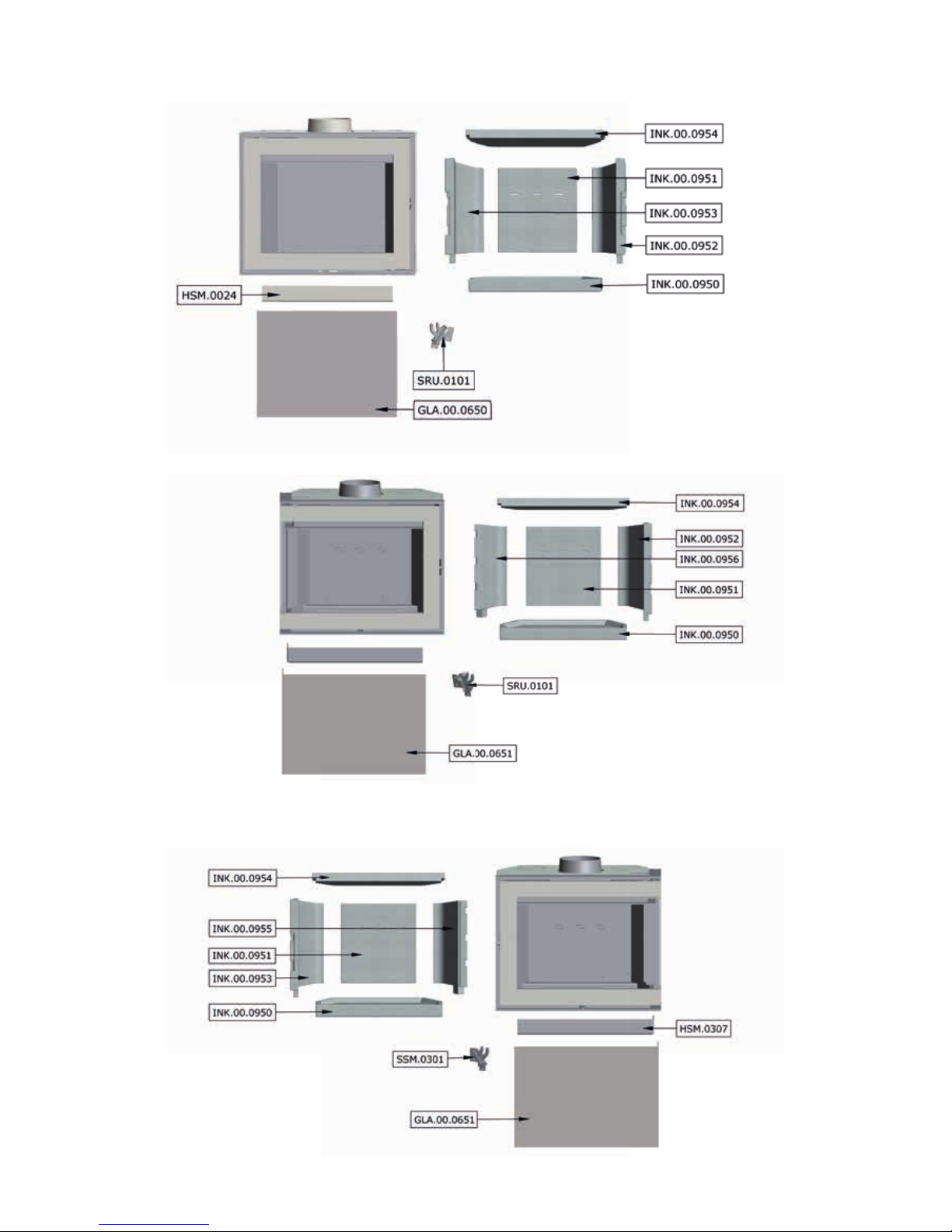

Technische tekeningen 50 Onderdelen 52 Technische details 54 Accessoires 54 Top down aansteken 55

• Het toestel mag niet gebruikt worden zonder glas.

• Er mogen geen licht ontvlambare materialen, zoals nylon kleding of brandbare vloeistoen in de nabijheid van het toestel gebracht worden.

• Dit toestel is niet bedoeld voor gebruik door personen (incl. kinderen) met beperkte lichamelijke of geestelijke vermogens of personen die niet op de hoogte zijn van de werking van een kachel. Zorg ten allen tijden dat deze personen zich uitsluitend onder toezicht in de nabijheid van het toestel begeven.

• Gebruik een haardscherm tegen verbranding en ter bescherming van de hierboven vermelde kinderen en personen.

• Het toestel dient geplaatst en aangesloten te worden door een erkend installateur volgens dit installatievoorschrift, de nationale en de plaatselijk geldende voorschriften.

Geachte klant,

Van harte gefeliciteerd met de aanschaf van uw houthaard, een comfortabele warmtebron waar u nog jarenlang plezier van zult hebben.

Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Smart is ontwikkeld en geproduceerd in onze eigen fabriek in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen de beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo heeft u de garantie van een lange levensduur voor deze houtkachel.

In het eerste deel van deze handleiding geven we u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel twee staan de installatievoorschriften en de technische specicaties van de Smart. Deze zijn vooral van belang voor de installateur.

Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en vervolgens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het jaarlijkse onderhoud van uw haard.

Wij wensen u veel warmte met uw aanschaf.

Het Team van WANDERS.

Uw Smart houtkachel in éen oogopslag

De Smart 60 | Smart 75 rechts

De Smart is een combinatie van comfort en een eciënte warmteafgifte. Door de grote hoeveelheid glas zal de warmte in de kachel direct uitgestraald worden zodat u zoveel mogelijk warmte in het vertrek krijgt. De ingebouwde rookgas keerplaat zorgt ervoor dat er extra warmte aan de rookgassen wordt onttrokken, waardoor de kachel meer warmte uitstraalt. Met de ingebouwde luchtschuif kunt u zelf de verbrandingslucht regelen zodat de haard hierdoor meer/minder zuurstof krijgt, daardoor deze dus meer/minder hard brandt en dus meer/minder warmte afgeeft.

Installatie en gebruik

Over het algemeen zorgt de dealer waar u de Smart heeft aangeschaft, ook voor de plaatsing. Is dat niet het geval, verzeker u er dan van dat de plaatsing wordt uitgevoerd door een erkende installateur. Installatie dient altijd plaats te vinden volgens de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. Een erkende installateur kan u ook het juiste advies geven over het rookkanaal waarop de haard moet worden aangesloten. Aansluiten van houtkachels door onbevoegden is verboden. Wij kunnen u in dat geval geen garantie geven op de juiste werking van de Smart. Houd bij de installatie ook rekening met de brandveiligheid. Zie pagina 10.

De houtkachel is geschikt als bijverwarming en is geen vervanger voor bijvoorbeeld uw Cvinstallatie.

De houtkachel is geschikt en toegelaten voor periodiek gebruik. Continue gebruik leidt tot verkorting van de levensduur van het product.

De houtkachel mag op geen enkele wijze aangepast worden zonder schriftelijke toestemming van de fabrikant.

Eerste keer stoken

Na installatie is het belangrijk dat u uw woning goed laat drogen. Niet uitgedroogde wanden houden roet en overige stoen vast die verbranden tijdens het gebruik van de kachel. Ook is de kans op scheuren in stucwerk dan het grootst.

Wanneer u de Smart voor de eerste keer gebruikt, moet de haard ‘instoken’. Het toestel is voorzien van een hittebestendige laklaag die bij temperaturen hoger dan 400 graden Celsius in de kachel branden. Dat gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celsius. Overigens kan dit ‘instoken’ een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de kachel -de eerste 4 tot 5 keer dat u stookt- minimaal 6 uur te laten branden met niet te veel brandstof. Ventileer de ruimte goed terwijl u stookt. Zorg ervoor dat in dezelfde ruimte geen afzuigkap aanstaat terwijl de haard brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft.

Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig met een licht vochtige doek als de kachel koud is. Gebruik eventueel speciaal schoonmaakmiddel voor keramische kookplaten. Raak het schone glas niet meer met uw vingers aan. Vingerafdrukken branden in het glas en zijn daarna niet meer te verwijderen.

Het koord in de deur zal zich na de eerste paar keer stoken zetten naar de vorm van de kachel.

HI2 Binnenwerk

Het HI2 binnenwerk is speciaal voor Wanders res & stoves ontwikkeld en bestaat, zonder al te veel van het recept weg te geven, uit een mix van speciaal beton met vermiculite. De hitte reecterende werking van het vermiculite zorgt voor opbouw van de hitte in de verbrandingskamer terwijl de rest van het materiaal de warmte opslaat. Als de verbranding eenmaal goed op gang is zult u zien dat er een perfect vuurbeeld ontstaat, schone milieuvriendelijke verbranding met een hoog rendement.

De stenen, in totaal zo’n 30 kg, moeten in aanvang wel eerst goed opgewarmd worden. De hitte in de verbrandingskamer is enorm belangrijk voor de juiste werking. We adviseren daarom ook om eerst de haard goed op te stoken met wat dunner gemakkelijk brandbaar hout. De deur kan hierbij het beste een kwartier nog even op een klein kiertje blijven zodat het vuur snel fel brandt.

Als u daarna zorgt voor een mooi gloeiend asbed om op verder te stoken dan zult u zien dat er mooie vlammen ontstaan waar u de rest van de avond heerlijk van de warmte kunt genieten terwijl u af en toe nog wat hout navult. De warmte wordt vastgehouden door de stenen, dit noemt men accumulatie, zodat bij het navullen de nieuwe blokken snel vlam vatten. Ook zal de kachel door de accumulerende werking, nadat hij uit is nog langere tijd warmte blijven geven.

Het HI2 binnwerk wordt gemaakt met behulp van water, het vocht zal dus ook nog uit de stenen gestookt moeten worden tijdens de eerste keren stoken. Het advies is dus om de eerste uren meteen goed door te stoken. Het vuurbeeld zal dan waarschijnlijk nog niet zo zijn zoals u misschien in de showroom heeft gezien maar dat wordt na een paar keer stoken al snel beter.

Brandstof

De Smart kan alleen gestookt worden met hout. Leg niet meer dan 2 kg (Smart 60) en 3 kg (Smart 75) brandstof tegelijk in de kachel. Gebruik altijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden onderstaande tabel. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard zwart van roet worden. Ook kunnen roetdeeltjes (creosoot) zich vastzetten in het rookkanaal. Dat vergroot de kans op schoorsteenbrand.

Vers nat hout, bevat ongeveer 50% procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20% vocht. Na twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een mooi vlambeeld

en weinig tot geen rook. Tijdens het branden hoort u het hout knapperen. Nat hout geeft een sissend geluid, veel rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk.

Houtsoort Droogtijd

Den, Populier 1 jaar

Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar

Fruitboom, Beuk 2 jaar

Eik 2,5 jaar

Gebruik geen para ne houdende houtblokken in uw haard. Als de deur gesloten is, smelt door de hoge hitte de para ne te snel uit de houtblokken. De vervuilde rookgassen die hierdoor ontstaan slaan direct neer op het glas van de kacheldeur, branden in het glas en zijn dan niet meer te verwijderen.

Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd of anderszins bewerkt. De rookgassen zijn zeer schadelijk voor het milieu en kunnen uw haard aantasten. Ook is het verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling.

Aansteken van de kachel

De haard wordt bij het aansteken en stoken erg heet en heeft zeker twee uur nodig om af te koelen. Raak de kachel daarom niet onbeschermd aan tijdens het stoken en tot zeker twee uur daarna. Bedien de haard altijd met een handschoen, anders kunt u zware brandwonden oplopen.

U kunt de deur van de kachel openen met de los bijgeleverde handgreep. Tussen de deur en het zijframe/sierlijst zit een sluitrol waar u de handgreep aan kunt haken.

Lees eerst het hoofdstuk ‘Eerste keer stoken’ op pagina 4 en 5 als u de haard voor het eerst gebruikt. Voordat u de haard gaat aansteken, veeg met bijv. een papiertje van een keukenrol, de eventuele aanslag van de ramen. Zet de verbrandingslucht toevoer opening open. Schuif, voordat u de kachel aansteekt, de schuif maximaal open. Open daarna de deur en stapel een paar blokken hout in de haard met daar bovenop een aantal kleine stukjes hout en aanmaakblokjes (top down burning methode, zie pagina 55). Steek de aanmaakblokjes aan en zet de deur voor enkele (5-10) minuten op een kier voor primaire luchttoevoer, en om de schoorsteen trek sneller op gang te krijgen.

Als er een mooi groot vlambeeld ontstaan is in de kachel kan men de luchtschuif in de middelste stand zetten voor het hoogste rendement. De houtkachel stookt dan schoner en u hoeft de kachel minder vaak bij te vullen.

Wanneer de grotere blokken hout voor een gloed bed zorgen, kunt u extra hout toevoegen. (Probeer het hout zodanig losjes in het vuur te leggen, dat de vlammen zich er goed rondom kunnen ontwikkelen). Om de kachel bij te vullen ontgrendelt u de deur met de losse handgreep. Wacht een paar tellen alvorens de deur helemaal open te doen. Hierdoor verkleint u de kans op rookgassen die de kamer instromen.

Werking van de luchtschuif

De luchtschuif is traploos en heeft globaal de volgende mogelijkheden;

1. helemaal naar rechts geschoven secundaire en tertiaire luchttoevoer open.

2. in de middelste stand staan de secundaire en tertiaire luchttoevoer half open de kachel heeft nu het hoogste rendement en de ruitenspoeling werkt het best.

3. helemaal naar links geschoven alles dicht de kachel zal nu langzaam uitgaan.

Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken. Voorkom dat in dezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat. Raak de gelakte delen nooit aan bij het opwarmen van de haard.

De optimale stookwijze

Kachels van WANDERS zijn zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel kan een rendement halen van ongeveer 75-80%. Hierdoor hebt u minder hout nodig voor evenveel warmte. Bovendien geeft een goed gestookte kachel minder rookvervuiling. Een aantal tips voor optimaal stookplezier:

• Stook uw kachel altijd met gesloten deur, daardoor verbetert het stookrendement 8 tot 10 keer. Bij een open deur trekt de schoorsteen meer lucht aan dan nodig voor een goede verbanding. De relatief koude lucht koelt het vuur af. Tevens voorkomt u brandschade door mogelijk uitspattende vuurdeeltjes, met name van naaldhout.

• Leg niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkt e ciënte verbranding tegen en belast het milieu onnodig.

• Het is raadzaam om altijd een laagje van 2-3 cm as in de kachel te laten liggen. Dit beschermt de bodemplaat maar zorgt ook voor een e ciëntere ver- en ontbranding van het hout.

• Ventileer de ruimte goed als uw haard brandt. Een kilo hout heeft voor verbranding een minimaal 15 kubieke meter lucht per uur nodig. Bij 3 kg per uur praat men dan al over 45 m

. Zorg er dan altijd voor dat de

verbrandingslucht onbelemmerd door de kachel kan worden aangezogen. N.v.t. bij externe beluchting.

• Zet nooit uw afzuigkap aan als uw kachel in dezelfde ruimte brandt. N.v.t. bij externe beluchting

• Wees voorzichtig met stoken bij mist of windstil weer. Bij windstil weer is er nauwelijks trek in de koude schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mist zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.

• Doof het vuur niet plotseling met water maar laat het opbranden. De materialen binnen in de haard kunnen vervormen of scheuren door plotselinge, grote temperatuurverschillen.

Schoorsteen en rookkanaal

De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installatie overgaat, dient uw installateur, of een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lengte een diameter heeft van minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.

Wat te doen bij schoorsteenbrand.

Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer. Na het blussen moeten schoorsteen en kachel opnieuw worden gekeurd door uw installateur.

Schoorsteen met een goede trek

Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de schoorsteenmond ook nog eens de lucht uit de schoorsteen ‘wegzuigt’. Soms kan valwind echter het omgekeerde eect geven, en de lucht juist terug de schoorsteen inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen tegenwerken, evenals een lang rookkanaal met een ruw oppervlak en veel bochten. Bij slechte natuurlijke trek kan uw installateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.

Onderhoud

Klein onderhoud

• Wij adviseren u om een laagje as van twee tot drie centimeter te laten liggen. Zo beschermt u de stookplaat. Overtollige as kunt u verwijderen met een as schep. Let u op dat de as afgekoeld is voor u deze in de afvalcontainer gooit. Het gebruik van een asemmer is aan te bevelen.

• Reinig de kachel aan de buitenkant met een licht vochtige doek die niet pluist. Gebruik geen agressieve schoonmaak- en schuurmiddelen.

• Maak het koude glas schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas niet meer met de vingers aan. Vingerafdrukken branden in het glas.

• Olie af en toe de scharnieren en de deursluiting.

Gebruik geen agressieve schoonmaak- en schuurmiddelen om uw haard te onderhouden.

Buiten gebruikstelling

• Sluit alle deuren en luchttoevoeren in het zomerseizoen

• Plaats vocht absorberend zout in de kachel als die in een vochtige ruimte staat

Jaarlijks onderhoud

• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder jaar uw schoorsteen grondig vegen door een erkende schoorsteenveger.

• Laat jaarlijks de dichtheid controleren van de rookgasafvoer en de verbrandingsluchttoevoer van het rookkanaalsysteem

• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.

• Laat jaarlijks alle afdichtingen van deuren en glasramen controleren op slijtage.

Veiligheid

Met een houthaard van WANDERS heeft u een comfortabele én veilige warmtebron in huis. De brandveiligheid begint bij een correcte installatie en een goed werkend rookgasafvoerkanaal. Uw installateur dient zich daartoe te houden aan de installatievoorschriften, zoals omschreven op pagina 9 en verder. Voor veilig stoken zijn verder de volgende punten van belang:

1. Stook uw haard altijd met een gesloten deur. Dat verhoogt het rendement en is ook beter voor het milieu.

2. Voorkom dat kleine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en laat ze niet alleen als de haard brandt. Gebruik eventueel een haardscherm.

3. Giet of leg geen brandbare vloeistoen en materialen in de kachel. Dit kan de kachel onherstelbaar beschadigen.

4. Als de vloer rond de haard van brandbaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een

minimale grootte te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van de deur: 30 cm uit de haard

5. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten, schilderijen), vlakbij de kachel of het rookkanaal. Houd minimaal een afstand van 80 centimeter aan vanaf de buitenzijde van de haard en het schoorsteenkanaal.

6. Bekleed brandbaar materiaal dat in de buurt van de kachel zit en niet te verplaatsen is met hitte werende beplating.

7. Laat de schouw nooit bekleden met brandbaar materiaal (zoals papierbehang).

8. Houd de punten in acht die staan onder het kopje ‘Optimale stookwijze’, op pagina 7.

9. Laat de haard alleen repareren door een erkend installateur en met originele onderdelen.

Garantie

Op de constructie van uw houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5 jaar na aankoopdatum, mits de haard op een juiste wijze is geïnstalleerd en wordt gebruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaal- en constructiefouten. In die gevallen ontvangt u gratis nieuwe onderdelen. Arbeidsloon en andere kosten vallen niet onder de garantie. Defecte onderdelen kunt franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.

Voordat de haard geplaatst wordt, moet u controleren of er zichtbare schade is aan het toestel. In dat geval moet u het toestel niet accepteren, maar contact opnemen met uw leverancier.

Buiten de garantie vallen: het glas, storingen ontstaan door onoordeelkundig gebruik; niet juiste naleving van de landelijke voorschriften en de bijgevoegde installatie- en bedieningsvoorschriften; installatie door een niet door WANDERS erkend installateur of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie vervalt ook bij gebruik van een verkeerde brandstof.

Voor de volgende onderdelen geldt een garantietermijn van 1 jaar: het interieur van de verbrandingskamer, de eventueel aanwezige elektrische onderdelen en de lak. Glas is uitgesloten van garantie.

WANDERS is niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen kunnen ontstaan doordat stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimaliseren verwijzen wij naar het advies dat gegeven wordt in de sfeerhaardenbranche. Uw installateur kan u hierover informeren.

Uw verkooprma/installateur is het eerste aanspreekpunt bij problemen. Klachten worden door WANDERS in behandeling genomen nadat de verkooprma/installateur of het gasbedrijf een klacht heeft ingediend, vergezeld van de aankoopdatum en een kopie van de aankoop bon. Reparaties geven geen recht op verlenging van de garantietermijn. Alle gevolgschade wordt uitgesloten.

Algemene aanwijzingen

De Smart is gekeurd volgens de internationale normering EN 13229 en kent een extra uitbreidingsnormering voor optimaal milieu vriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De haard kan aangesloten worden op een rookkanaal waar meerdere kachels op zijn aangesloten. De pijp voor de rookgasafvoer heeft een diameter van 150 millimeter (aansluiting 146 mm uitwendig).

Het toestel mag alleen geplaatst en aangesloten worden door een erkende installateur en volgens de onderstaande installatievoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voor plaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanneer de haard onvolledig of onjuist is aangesloten of geïnstalleerd.

Het is niet toegestaan de kachel te plaatsen in:

• Algemeen toegankelijke galerijen en gangen.

• Trappenhuizen, behalve in gebouwen met niet meer dan twee woningen

• Ruimtes waar licht ontvlambare of explosie gevaarlijke stoen worden verwerkt.

• Ruimtes waar een afzuigkap aanstaat of een mechanisch afzuigsysteem is geplaatst, behalve wanneer u de luchtaanvoer rechtstreeks van buiten haalt, zodat een gevaarloze verbranding verzekerd is.

Voorbereiding

Inbouw nis

Voor de Smart dient u minimaal met de volgende afmetingen rekening te houden om de kachel zonder problemen in de nis te plaatsen en veilig te gebruiken. Smart 60 front: 497 x 614 x 360 mm (h x b x d) Smart 60 hoek L/R: 495 x 605 x 356 mm Smart 75 front: 547 x 764 x 397 mm Smart 75 hoek L/R: 543 x 755 x 397 mm Denk erom dat u minimaal 5 mm rondom de haard vrij houdt om het uitzetten van de kachel op te vangen. Deze maten zijn in bovenstaande afmetingen verwerkt.

De bodem van de inbouw nis dient vlak te zijn en sterk genoeg om het gewicht van de haard te kunnen dragen. Indien dit niet het geval is dienen maatregelen genomen te worden dat dit toch bereikt wordt.

Ventilatie in de schouw

Wij adviseren, daar waar mogelijk, ventilatie in de schouw aan te brengen. Deze ventilatie gaten dienen minimaal 400 cm

onder en 400 cm2 groot te zijn. Plaats de bovenste ventilatieroosters niet te dicht onder het plafond.

Het schoorsteenkanaal

Voordat u de haard plaatst, dient u de volgende punten in acht te nemen:

• Als u de kachel aansluit op een bestaande schoorsteen, dan moet die eerst vakkundig schoongemaakt en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele afsluitkleppen dienen te worden verwijderd.

• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.

• De onderdruk in het schoorsteenkanaal moet minimaal 12 Pa of 0,12 mbar zijn.

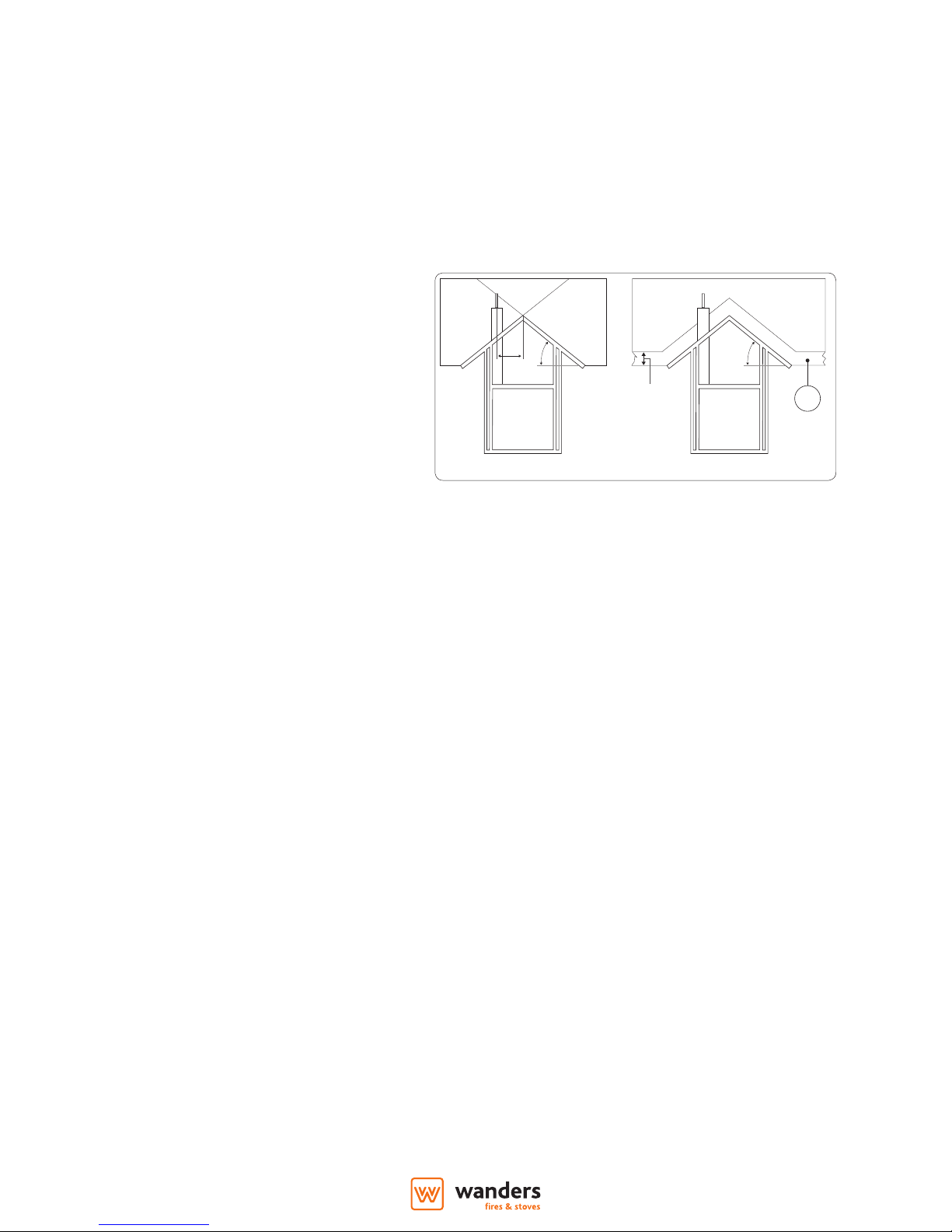

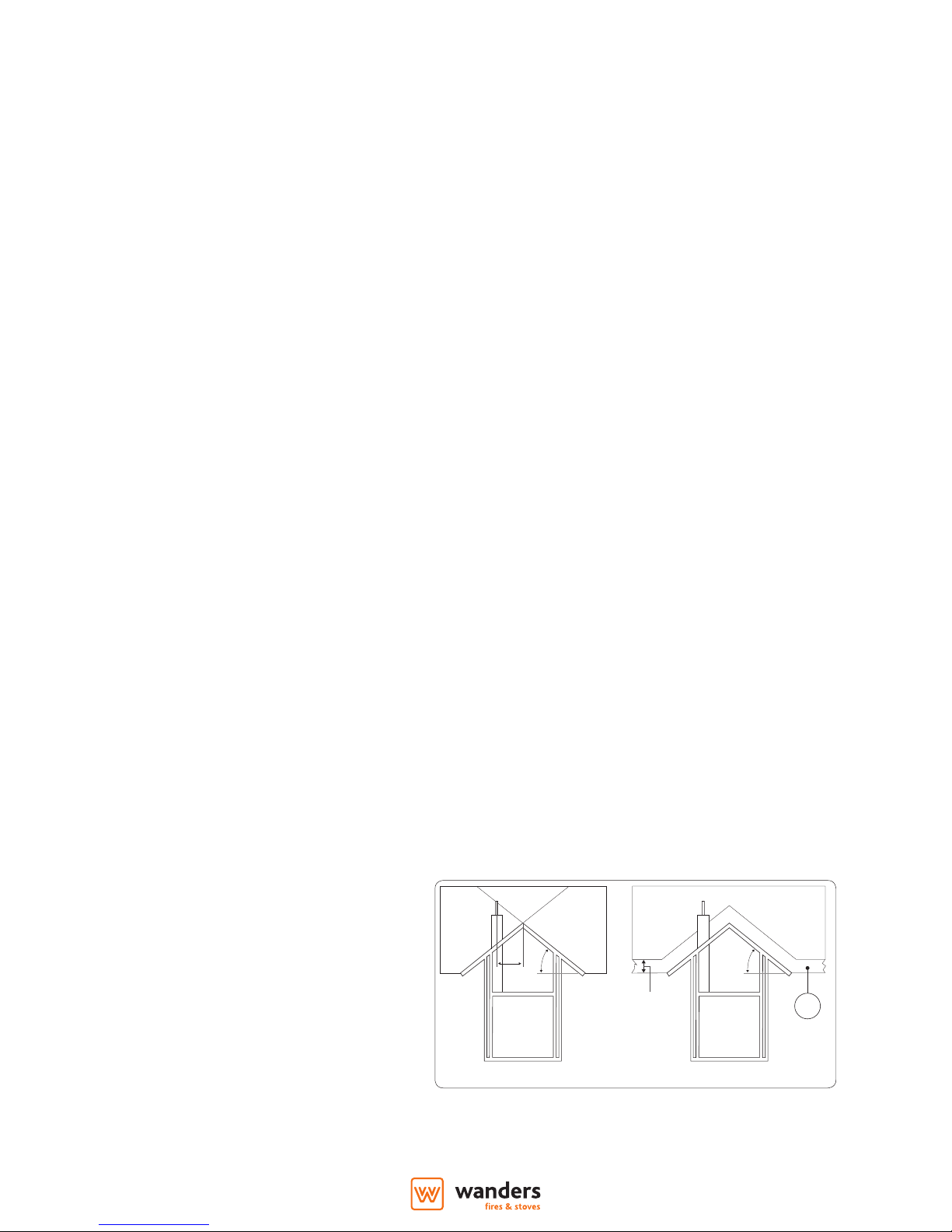

• Het schoorsteenkanaal moet altijd in uitmondingsgebied 1 uit komen. Zie tekening.

• Het schoorsteenkanaal dient ten tijde van plaatsing schoon en lekdicht te zijn en zonder enige belemmering een diameter van minstens 150 millimeter te hebben.

• Eventuele bochten in het rookkanaal mogen niet groter zijn dan 45 graden.

• U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren.

Brandveiligheid

In verband met brandveiligheid is het belangrijk om onderstaande voorschriften in acht te nemen voordat de kachel wordt geïnstalleerd.

1. Als de vloer rond de haard van brandbaar materiaal is, gebruik dan een vloerplaat. De vloerplaat dient een minimale grootte te hebben van: aan de voorzijde van de deur: 50 cm uit de haard. Aan elke zijkant van de deur: 30 cm uit de haard

2. Houd minimaal 80 centimeter afstand tussen de kachel en brandbare objecten, zoals: gordijnen, houten voorwerpen (kasten en schilderijen) en glazen objecten. Houd dezelfde afstand aan ten opzichte van het rookkanaal.

3. Houten constructieonderdelen binnen het stralingsbereik van de kachel (80 centimeter vanaf buitenzijde

3 3

A X

X > 23˚

X < 23˚

500 mm

kachel) dienen brandvrij bekleed te worden.

4. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen plafond en dak ongeveer 80 centimeter rondom bekleed te worden met brandvrije materialen. Let hierbij op balklagen en eventuele elektrische leidingen.

5. Tussen de kachel en dragende, stalen constructieonderdelen moet minimaal een afstand van 50 centimeter zitten (in alle richtingen).

6. Scherm alle brandbare materialen af die zich binnen een straal van 80 centimeter van de kachelopeningen bevinden. Doe dit met niet brandbare materialen.

7. Bekleed de schouw nooit met brandbaar materiaal (zoals papierbehang).

8. De muur achter de kachel moet uit brandvrije materialen bestaan of ermee geïsoleerd worden. Het isolatiemateriaal dient een temperatuur van 700 graden Celsius te weerstaan en een dichtheid van minimaal 80 kg/m

te hebben.

Installatie

Verbrandingslucht toevoer

De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra luchttoevoer opening, zo dicht mogelijk bij de kachel; zo vermijdt u tocht. De luchttoevoer in de ruimte dient een minimale grote te hebben van 150 cm

. Een extra luchttoevoeropening is absoluut vereist indien:

• Het vertrek is voorzien van een warmte-terugwin-systeem.

• Het vertrek is voorzien van een centraal afzuigsysteem.

• Een afzuigkap in dezelfde ruimte staat.

De luchttoevoeropening mag in deze gevallen niet gesloten zijn. De luchttoevoeropening moet afsluitbaar zijn indien deze door een brandwerende muur loopt. Zijn er meerdere verbrandingstoestellen in dezelfde ruimte aanwezig, dan moeten er voldoende luchtopeningen zijn om een zorgeloze verbranding te garanderen.

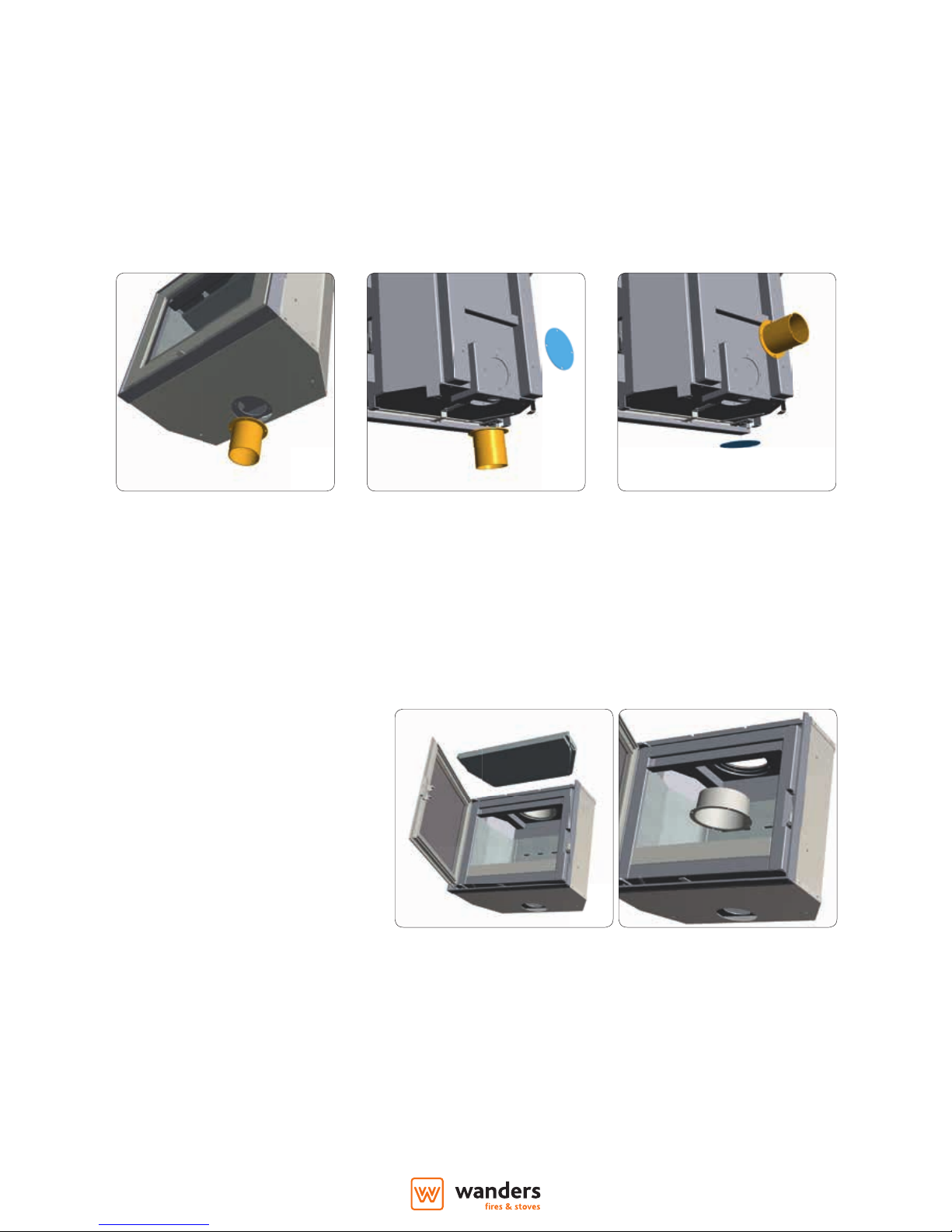

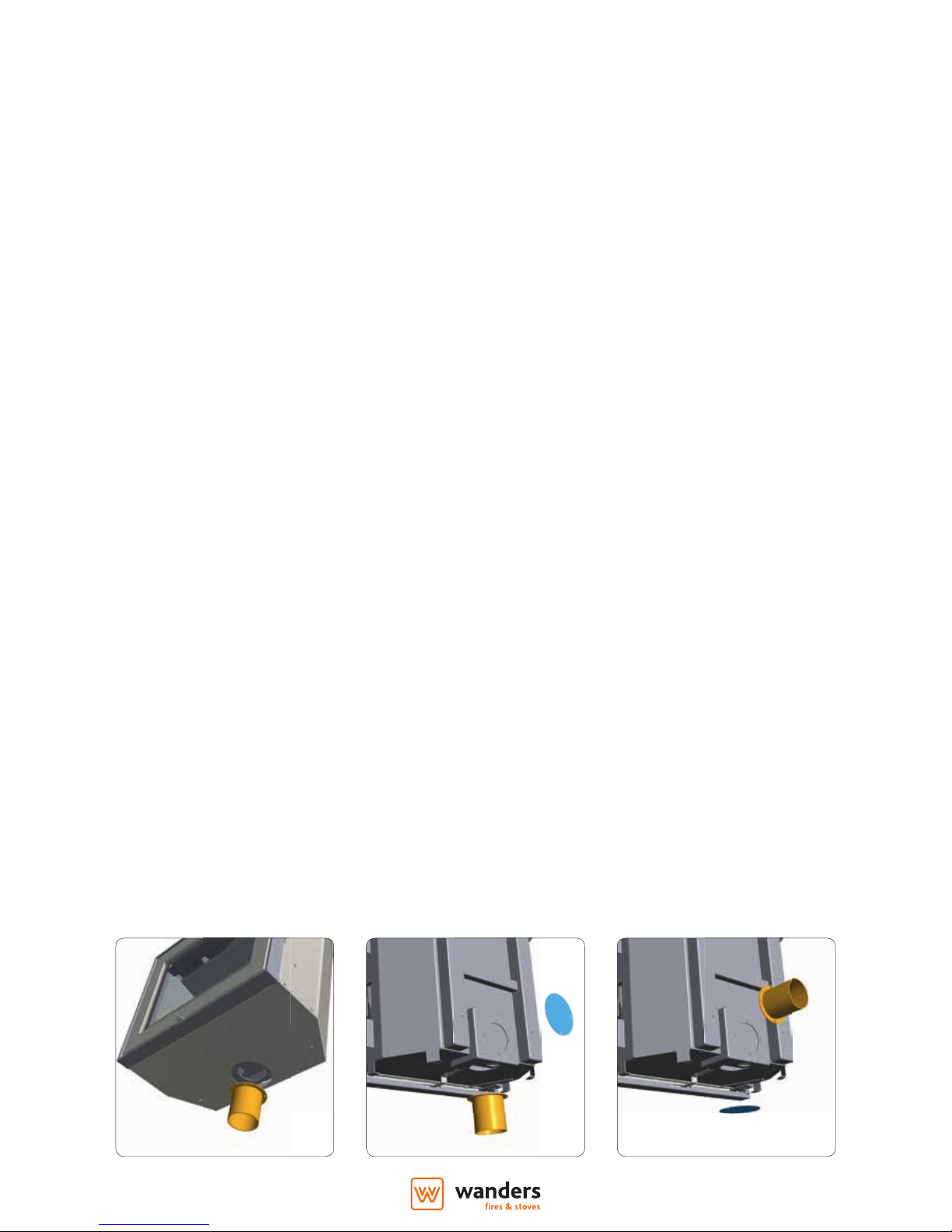

Externe luchtaansluiting (optioneel art.nr. OND.SM.0103)

Het kanaal voor de aanvoer van verse buitenlucht heeft een diameter van 80 millimeter. Het luchttoevoerkanaal kan via een onder- of een achteraansluiting aangebracht worden. Gaat de externe luchttoevoer door een brandmuur, dan dient dit kanaal afsluitbaar te zijn. Is het kanaal langer dan 1 meter, inclusief een bocht van 90 graden, dan moet de diameter van het kanaal worden vergroot.

Sierlijsten en inbouwkader

Hiervoor verwijzen we u naar de instructies die bij de verschillende sierlijsten zitten. Let op dat het in een aantal gevallen, met name bij de hoekmodellen, eenvoudiger is de sierlijst voor het plaatsen van de kachel al op de kachel te monteren.

Aansluiten van de haard

De Smart is een middelzware (Smart 60, 80 kg) tot zware (Smart 75, 100 kg) inzethaard. Verzeker u ervan dat de vloer waar u de haard op plaatst sterk genoeg is en vlak. Volg, voordat u de haard monteert, eerst de aanwijzingen op uit het vorige hoofdstuk ‘Voorbereiding’. Bescherm uw rug en de vloer tijdens de hele montage.

1. Controleer de verpakking, zijn er zichtbare schades, zo ja, meldt dit.

2. Haal de haard uit de doos,

3. Verwijder de keerplaat uit de kachel,

4. Verwijder de pijpmond uit de haard door de 4 schroeven los te draaien,

5. Zet de haard op zijn plaats, zorg ervoor dat de haard precies midden onder het afvoer-gat staat.

6. Sluit de pijpmond aan op het afvoerkanaal,

7. Plaats de keerplaat in de kachel,

8. Monteer de sierlijst (let op, in een aantal gevallen kan men de sierlijst beter vooraf monteren),

9. Uw haard is klaar voor gebruik.

Reparaties

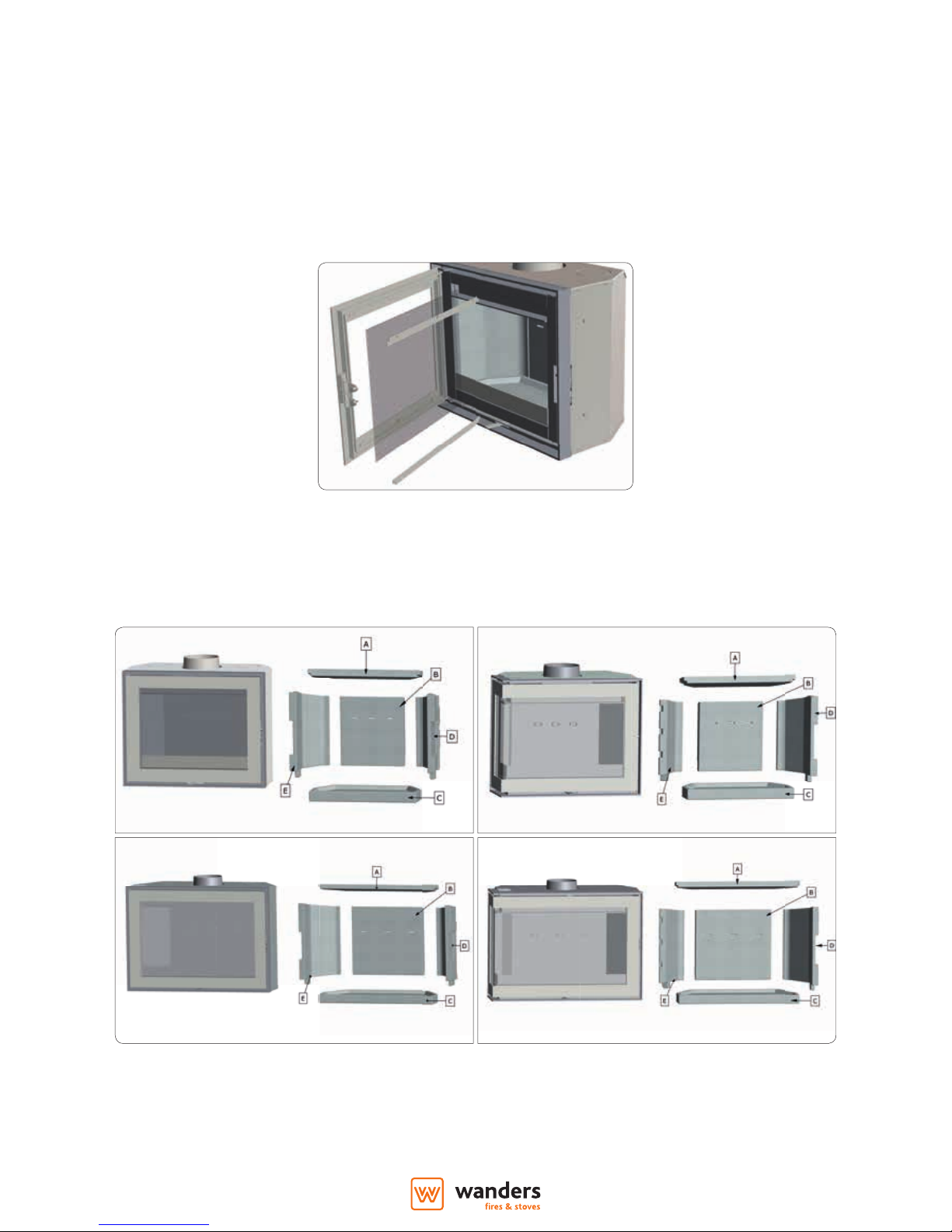

Glas verwijderen

• Open de deur met de handgreep,

• Schroef de 2 glaslijsten los, alleen de bovenste hoeft u maar te verwijderen,

• Verwijder het glas, let op dat het glas scherp kan zijn als het gebroken is,

• Vervang indien nodig het zelfklevende glasvezelkoord (10 x 3 mm)

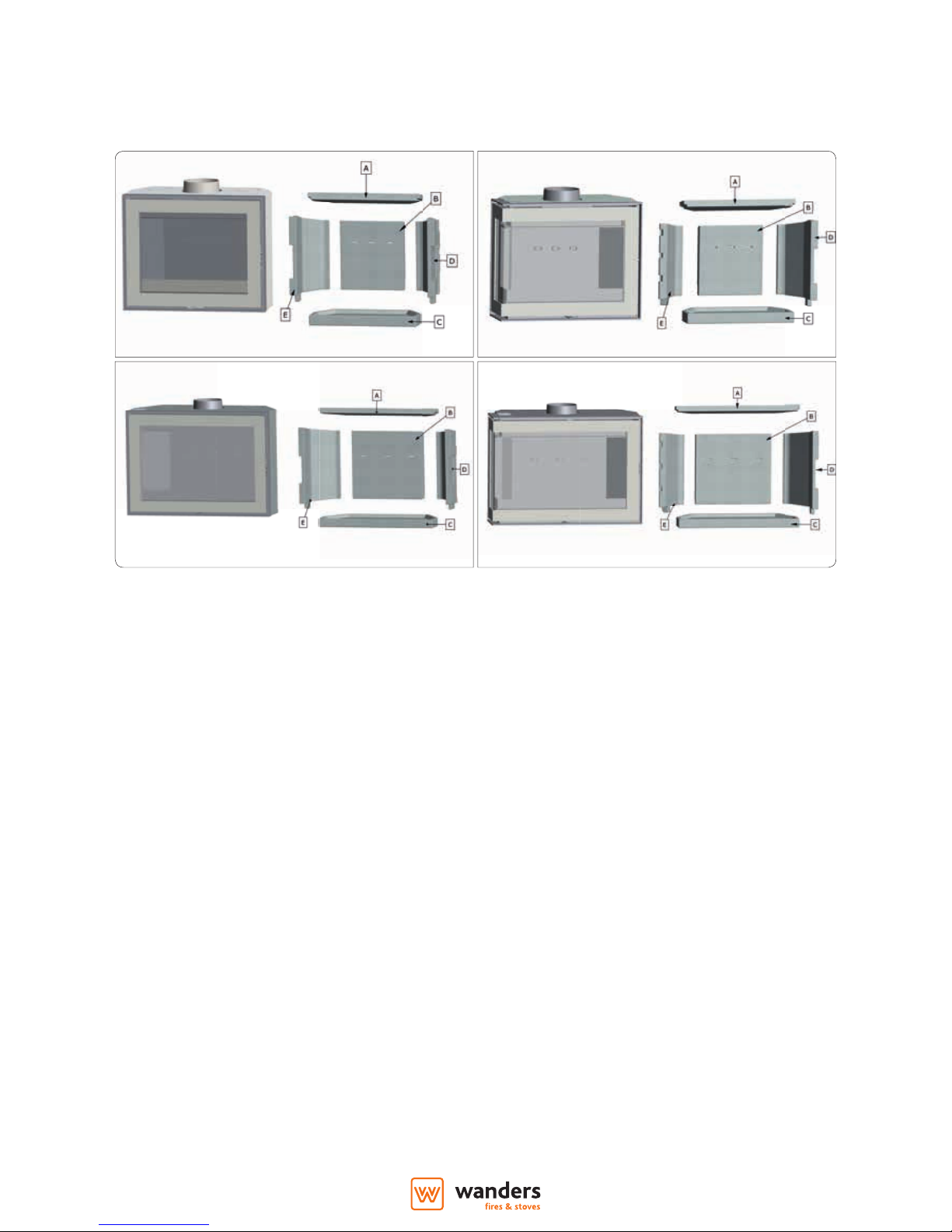

Interieur verwijderen

Voor alle modellen geldt het volgende: Verwijder eerst de keerplaat (A) dan de achterwand (B), de bodemplaat (C) en de zijwanden (D & E)

Types koord

De Smart is in de deur voorzien van 10 mm hol pro el koord. Het zelfklevende koord tussen het glas en de deur heeft een afmeting van 10 x 3 mm.

Onderhoud

Zie pagina 8.

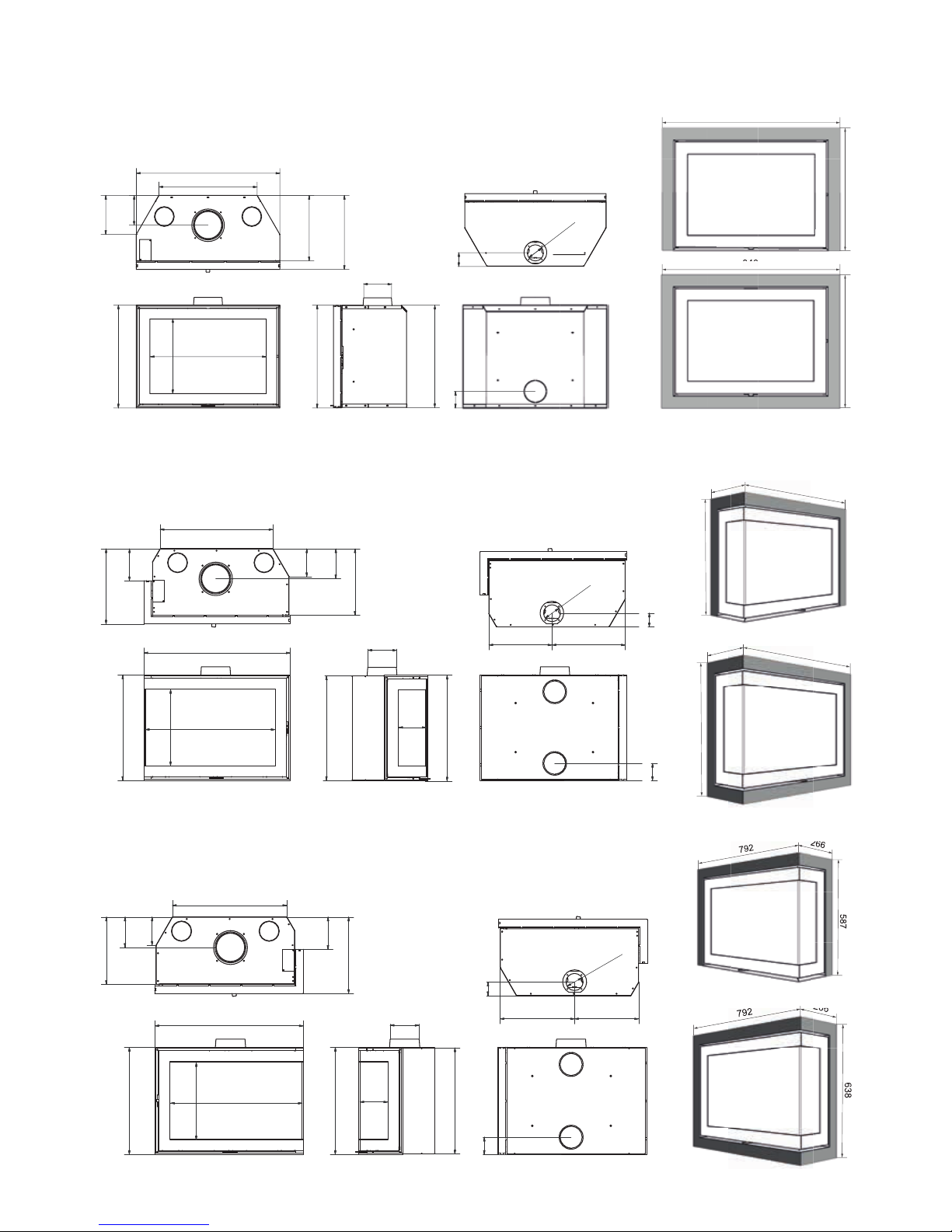

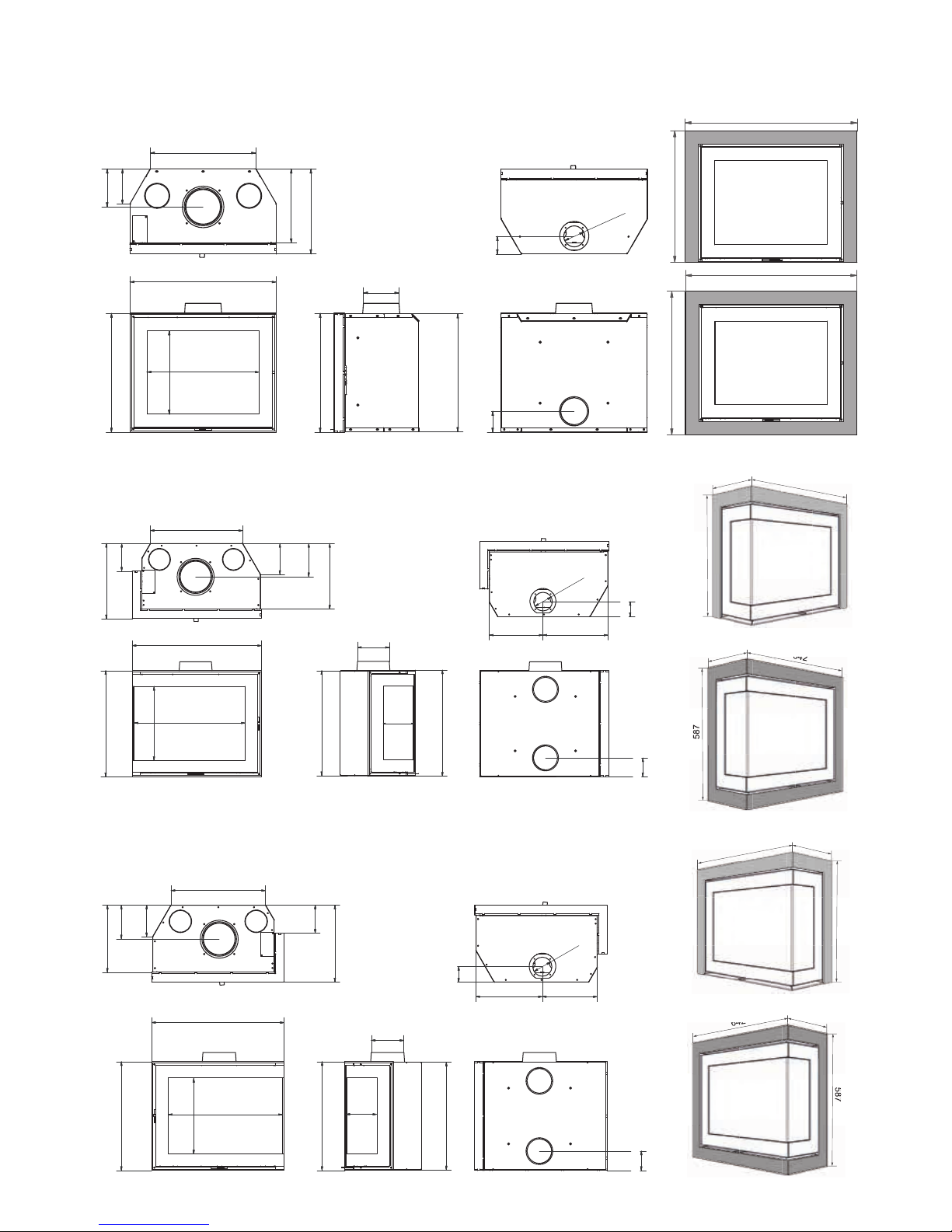

Smart 60 front Smart 60 hoek L/R

Smart 75 hoek L/RSmart 75 front

© Copyright 2016 Wanders res & stoves The information contained herein is subject to change without notice. Wanders res & stoves shall not be liable for technical or editorial errors or omissions contained herein.

User guide and installation manual

Your Smart stove at a single glance 16 Installation and use 16 Lighting for the rst time 16 HI2 Insides 17 Fuel 17 Igniting the stove 18

How the air slide works 18

The best way to burn your stove 19 Chimney and ue 19 Maintenance 20

Small maintenance 20 When the stove is not used 20 Yearly maintenance 20

Safety 20 Guarantee 20 General instructions 21 Preparation 21

Installation recess 21 Ventilation in the hearth 22 The chimney ue 22 Fire Safety 22

Installation 22

Combustion air supply 22 External air supply 23 Moulding and re surround 23 Connecting the stove 23

Repairs 24

Removing the glass 24 Remove interior 24 Types of cord 24

Technical drawings 50 Parts 52 Technical details 54 Accessories 54 Top down lighting 55

• Do not use the appliance without glass.

• Do not place highly ammable materials like nylon clothes of ammable uids in the neighbourhood of the appliance.

• This appliance is not meant for operation by persons (including children) with limited physical or intellectual faculties, or by persons who are unfamiliar with the operation of gas appliances. Always ensure that they are supervised when near the appliance.

• Use a re-screen to avoid burning and to protect the above-mentioned children and persons.

• The appliance must be mounted and connected by an acknowledge installer in accordance with the installation instructions and national and currently applicable local regulations

Dear Client,

Congratulations on your new wood-burning stove, which will be a comfortable source of heat to enjoy for many years on end. With its unique design you can view the Smart from all corners of the room.

When designing this replace we took particular care regarding the ease of use, the operational safety and the design. The Smart is developed and produced at our own factory in Netterden (the Netherlands) and is for the greater part handmade. Only the best materials are used for the construction and comply with current international standards. This will guarantee that your woodstove has a long life.

The rst part of this user’s guide gives you tips and directions about how to use your wood-burning stove correctly and safely. The second part of the manual contains the installation instructions and the technical specications of the Smart. They are of particular importance to the installer.

We advise you to read this manual thoroughly before using your new stove and to keep the manual in a handy place. Your installer may need the manual for the yearly maintenance of your replace.

We wish you much warmth with your new replace!

The WANDERS team

Your Smart stove at a single glance

The Smart 60 | Smart 75 corner right

The Smart is a combination of comfort and ecient heat emission. The large glass panes allow emission of the heat from the stove directly to the environment to make your room instantly comfortable. The built-in ue gas deector ensures circulation of ue gases in the interior parts. Combined with the extra after-burning, it means that the ue gases have better combustion and reduce the burden on the environment. The supply of combustion air can be adjusted by handling the air grate.

Installation and use

Generally speaking, the dealer where you purchased your Smart will also t the stove. If that is not the case, make sure you get it tted by a recognised installer. Installation should always be carried out in accordance with national and local regulations for the tting and use of wood stoves. A recognised tter can also provide you with good advice on which ue your stove needs to be connected to. Unauthorised persons are not permitted to connect wood stoves, as that means we can no longer provide any guarantees about the Smart working correctly. Factor in re safety too when tting a wood stove. See page 22.

The wood stove is intended for extra heating and does not replace a proper central-heating system.

The wood stove is suitable and approved for occasional use. Continual use leads to a shorter life span of the product.

The wood stove may not be modied in any way without the written permission of the manufacturer.

Lighting for the rst time

When using the Smart for the rst time, it needs to be ‘cured’. The unit comes with a heat-resistant layer of paint that burns when temperatures in the stove reach over 400 degrees Celsius. This occurs the rst time you light the stove, as temperatures rise to over 600 degrees Celsius. This process of ‘curing’ can generate an unpleasant smell, but this is harmless. We recommend lighting the stove for at least six hours with limited fuel for the rst ve or six times. Ventilate the room well while the stove is lit. If an extractor hood is tted in the same room as the stove, make sure it is switched o while the stove is on, as extractor hoods remove the air that the stove requires for combustion.

During the 'curing' process, the glass of the stove doors may become covered in soot. This can be removed very

easily using a slightly moist cloth once the stove has cooled. If necessary, use a special cleaning agent designed for ceramic hobs. Do not touch the clean glass with your ngers. Fingerprints burn into the glass and can never be removed.

After the rst couple of times using the stove, the cord in the door will expand to follow the contours of the stove.

HI2 Insides

The HI2 insides were specially developed for WFS and, without giving away too much of our secret recipe, comprise a mix of special concrete with vermiculite. The heat-reective action of the vermiculite generates heat build-up in the combustion chamber while the rest of the material stores the heat. Once combustion is well under way, you will see a perfect re – clean, eco-friendly combustion with a high heat yield.

The re bricks, weighing in at some 30 kg, initially require thorough heating. The heat in the combustion chamber is key to ensuring the stove works properly. We therefore advise getting the re going with thinner, more easily combustible wood. Leave the doors slightly ajar for a quarter of an hour so the re quickly starts to burn ercely.

If you then ensure a red-hot bed of ash for further combustion, this will create decent ames and radiant heat that you can enjoy for the rest of the evening, while occasionally adding fresh wood. The heat is stored by the re bricks - known as accumulation - so any fresh logs ignite quickly. This accumulating action means that the stove continues to give o heat for a long time after the re is extinguished.

The HI2 insides are made using water, so the moisture will have to be heated out of the re bricks during the rst few sessions. Our advice is to get a really good re going for the rst few hours. At that point, the re will probably not look like it did in the showroom, but the appearance will improve rapidly after the rst couple of res.

After installation, it is essential that you rst allow your home to dry thoroughly. Inadequately dried walls retain soot and other substances that are released by the stove during use. The risk of cracks in the plaster is also highest at that point.

Fuel

The Smart only burns on wood. Never place more than 2 kg (Smart 60) and 3 kg (Smart 75) of fuel in the re at once. Always use clean, harvested timber that has been allowed to dry thoroughly. See the table below for drying times. Moist wood burns poorly and generates far too much smoke. This can cover the glass of your stove with black soot. Soot particles (creosote) also stick in your ue, which increases the risk of a chimney re.

Fresh, moist wood contains about 50% moisture. Cleaved wood still contains 20% moisture after drying it for a year and moisture percentage will be decreased to 12 to 15% after drying it for two years. Dry wood gives nice ames and little or no smoke, and the re will crackle when burning. Wet wood makes a hissing sound, gives much smoke and only small ames which will considerably dampen the pleasure of burning your stove and the heat output.

Wood Drying time

Fir, Poplar 1 year

Lime, Willow, Spruce, Birch, Ash, Alder 1,5 years

Fruit trees, Beech 2 years

Elm 2,5 years

+ 39 hidden pages

WANDERS Smart 60, Smart 75 User Manual And Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
