Wanders ECONOMIC User Manual
Economic
NL
NL Handleiding en installatievoorschriften Economic 2
GB Users guide and installation manual for the Economic 16
FR Mode d’emploi et instructions d’installation le Economic 31
D Gebrauchsanweisung und Montage Vorschriften Economic 46
200802
1
NL
Geachte klant,
Van harte gefeliciteerd met de aanschaf van uw Economic houtkachel. Een comfortabele
warmtebron, waar u jarenlang plezier van zult hebben.
De Economic heeft een ingebouwde spaarklep die de trek in de schoorsteen regelt, en
twee traploos regelbare ventilatoren die het prestatieniveau verhogen.
Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid
en vormgeving. De Economic is ontwikkeld en geproduceerd in onze eigen fabriek in
Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zijn alleen
de beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo
garanderen wij u een lange levensduur en optimaal stookplezier.
In het eerste deel van deze handleiding vindt u tips en aanwijzingen voor een juist
en veilig gebruik van uw houtkachel. In deel twee staan de installatievoorschriften en
de technische specificaties van de Economic. Deze zijn vooral van belang voor de
installateur.
Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding
zorgvuldig te lezen en hem vervolgens goed te bewaren. Uw installateur kan deze
handleiding nodig hebben voor het jaarlijkse onderhoud van uw Economic.
Wij wensen u veel warmte met uw aanschaf.
Het Team van WANDERS.
2
3
NL
Inhoudsopgave
Uw Economic houtkachel in éen oogopslag 4
Installatie 4
Aansteken van de kachel 4
Eerste keer stoken 5
Brandstof: hout en briketten 5
De optimale stookwijze 6
Schoorsteen en rookkanaal 6
Onderhoud 7
Veiligheid 7

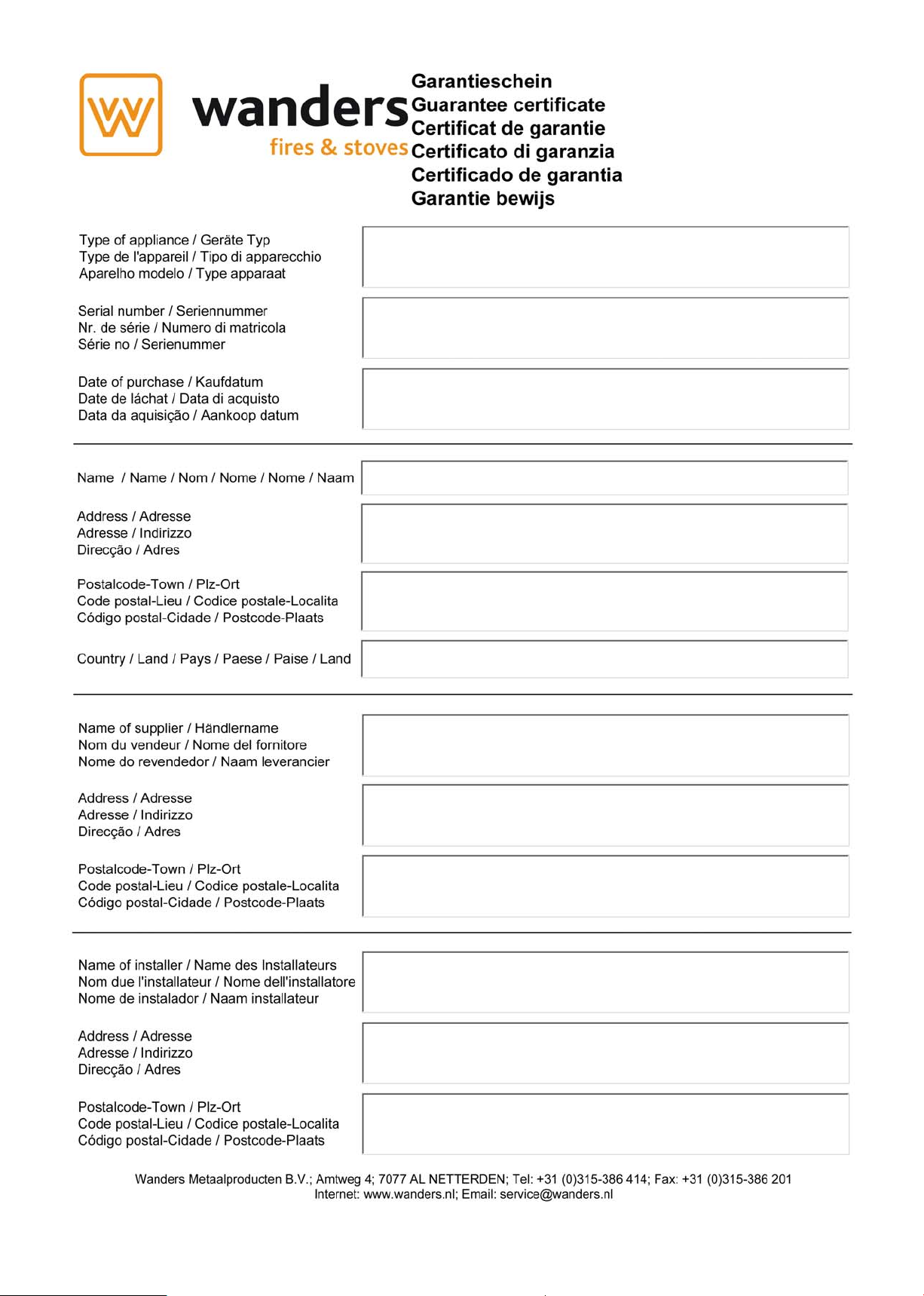

Garantie 7
Installatievoorschriften Economic 9

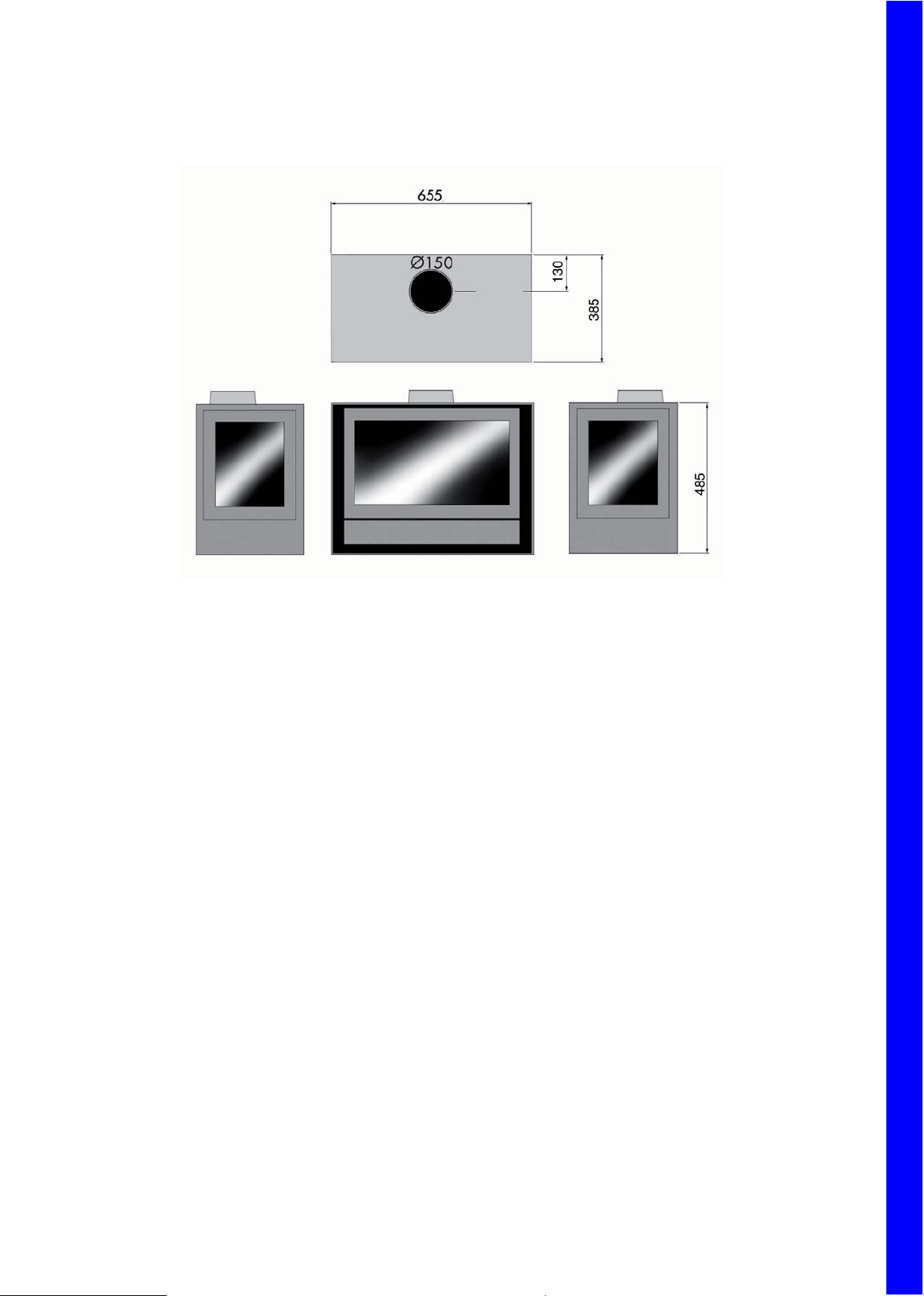

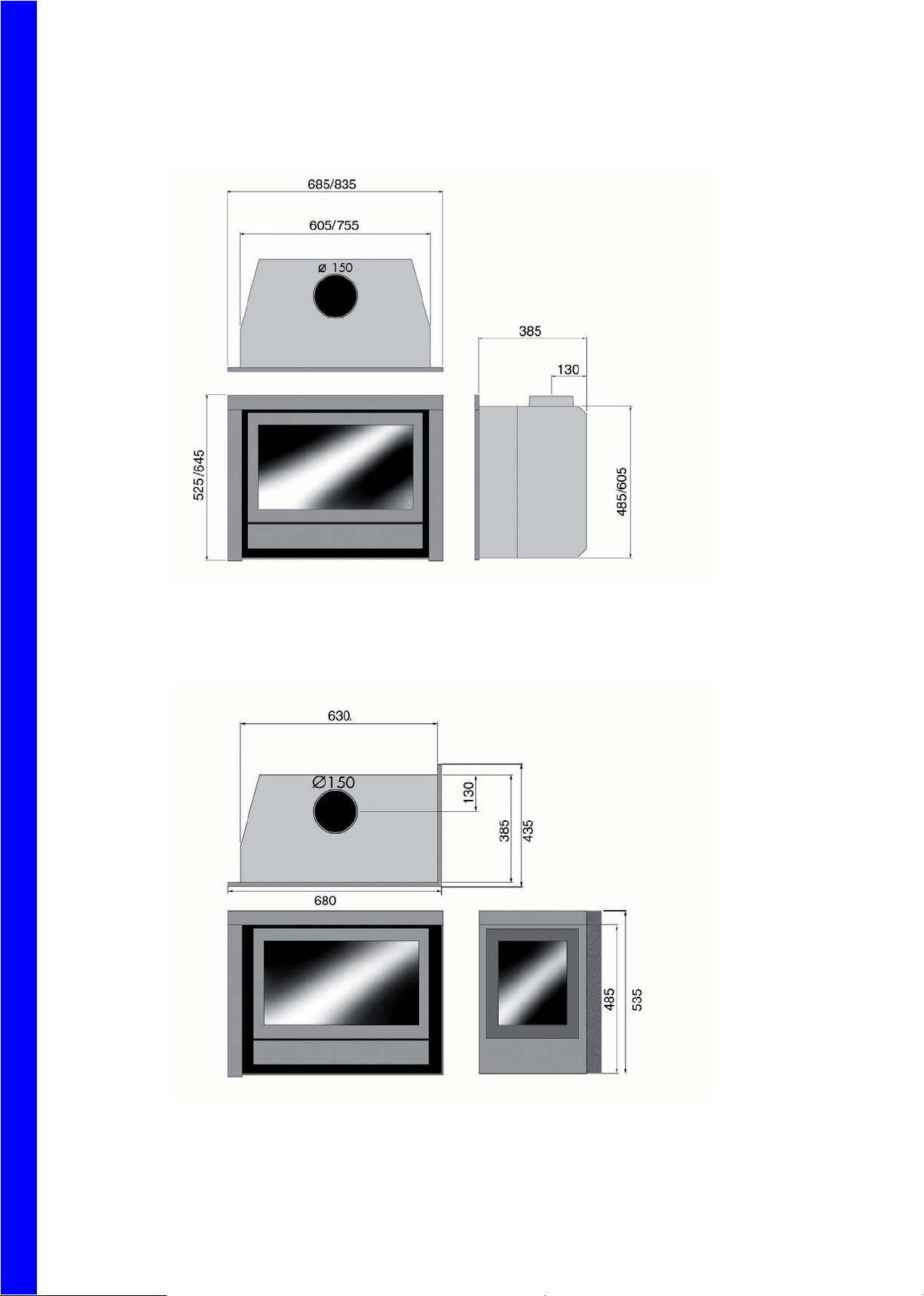

Technische tekeningen 60
Uw Economic houtkachel in éen oogopslag
Installatie
Over het algemeen zorgt de dealer waar u de Economic
heeft aangeschaft, ook voor de plaatsing. Is dat niet het
geval, verzeker u er dan van dat de plaatsing wordt
uitgevoerd door een erkende installateur. Een erkende
installateur kan u ook het juiste advies geven over het
rookkanaal waarop de haard moet worden aangesloten.
Aansluiten van houtkachels door onbevoegden is
verboden. Wij kunnen u in dat geval geen garantie geven
op de juiste werking van de Economic. Houd bij de
installatie rekening met de (brand)veiligheid. Zie pag.10
De houthaard is geschikt als bijverwarming en is geen
vervanger voor bijvoorbeeld uw CV-installatie.
Aansteken in de vroege herfst of late winter
Wanneer de buiten- en binnentemperatuur niet veel
van elkaar verschillen is een goede schoorsteentrek
een ware uitdaging. In de vroege herfst of late
winterdagen kunt u de schoorsteentrek een handje
helpen door weinig hout te verbranden terwijl u
alle luchtopeningen maximaal open houdt. Veel
luchttoevoer bevordert snelle opwarming en dat
stimuleert de schoorsteentrek weer. Stoken met weinig
hout voorkomt dat rook de kamer weer instroomt

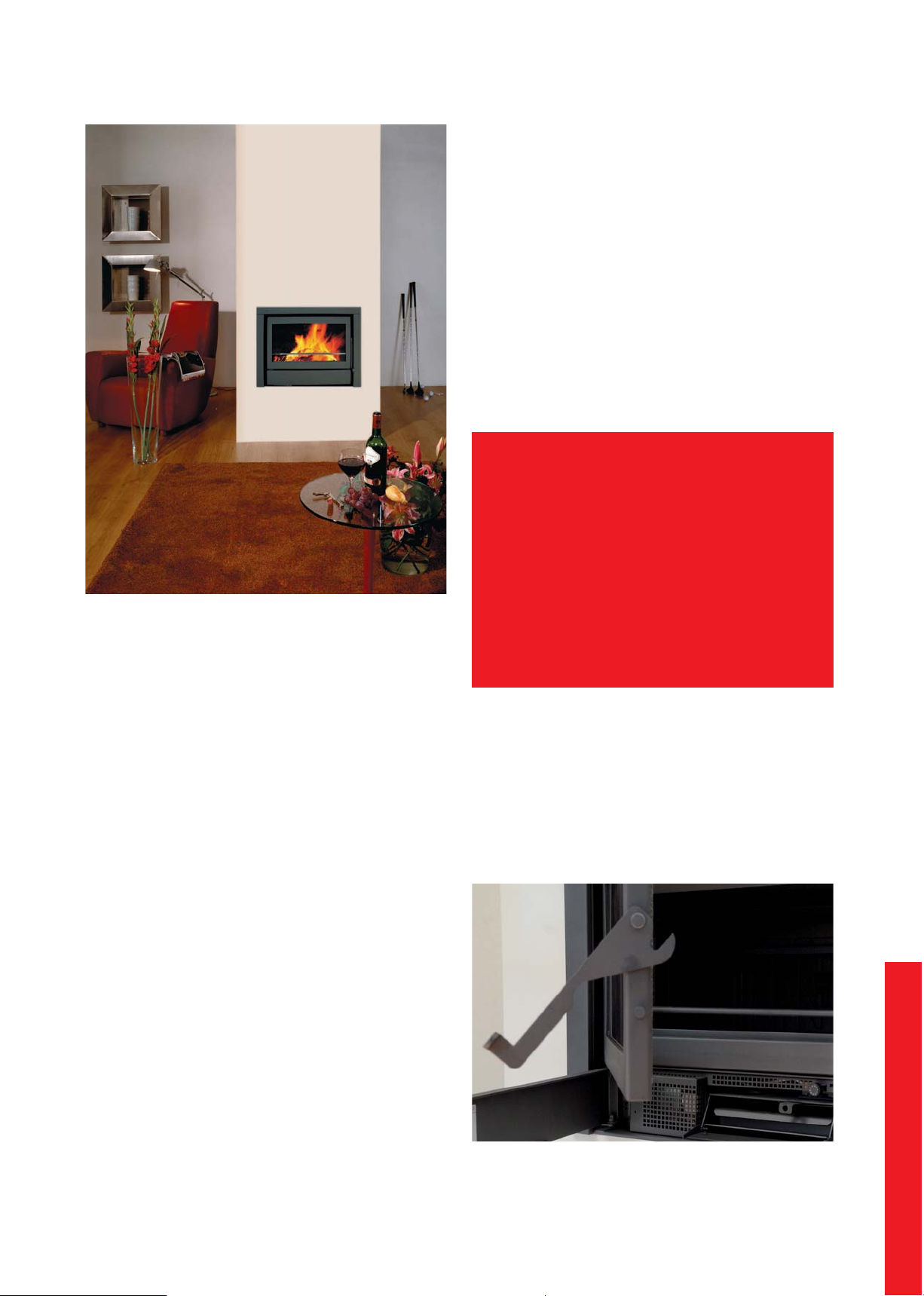

Eén van de uitvoeringen van de Economic
De Economic is een combinatie van comfort en efficiënte
warmteafgifte. De haard bestaat uit een buitenmantel
en een binnenwerk. Hierdoor kan 70% van de warmte
snel uw woonruimte verwarmen via convectie. De
overige 30% van de warmte komt door straling via het
glasoppervlak vrij.

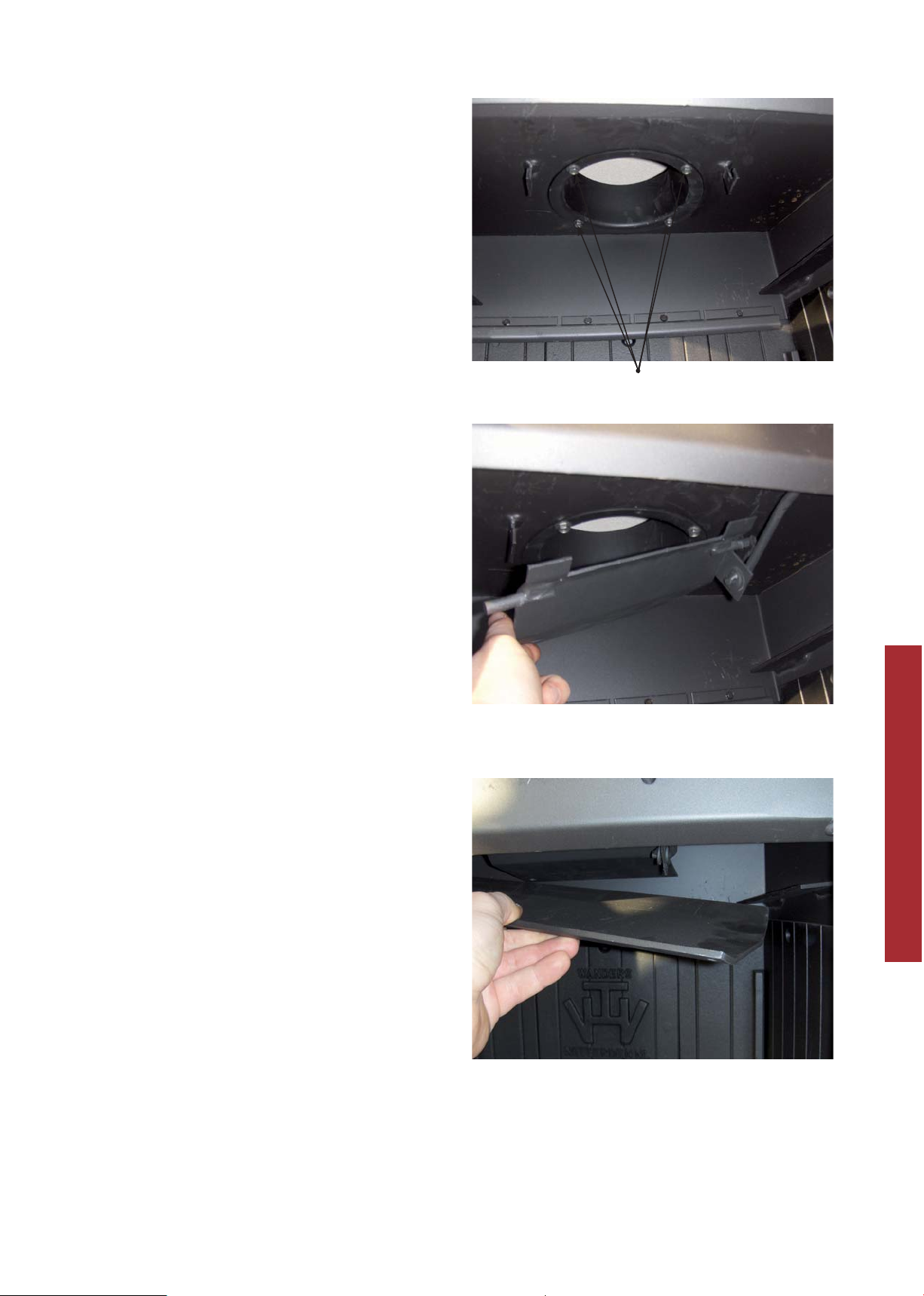

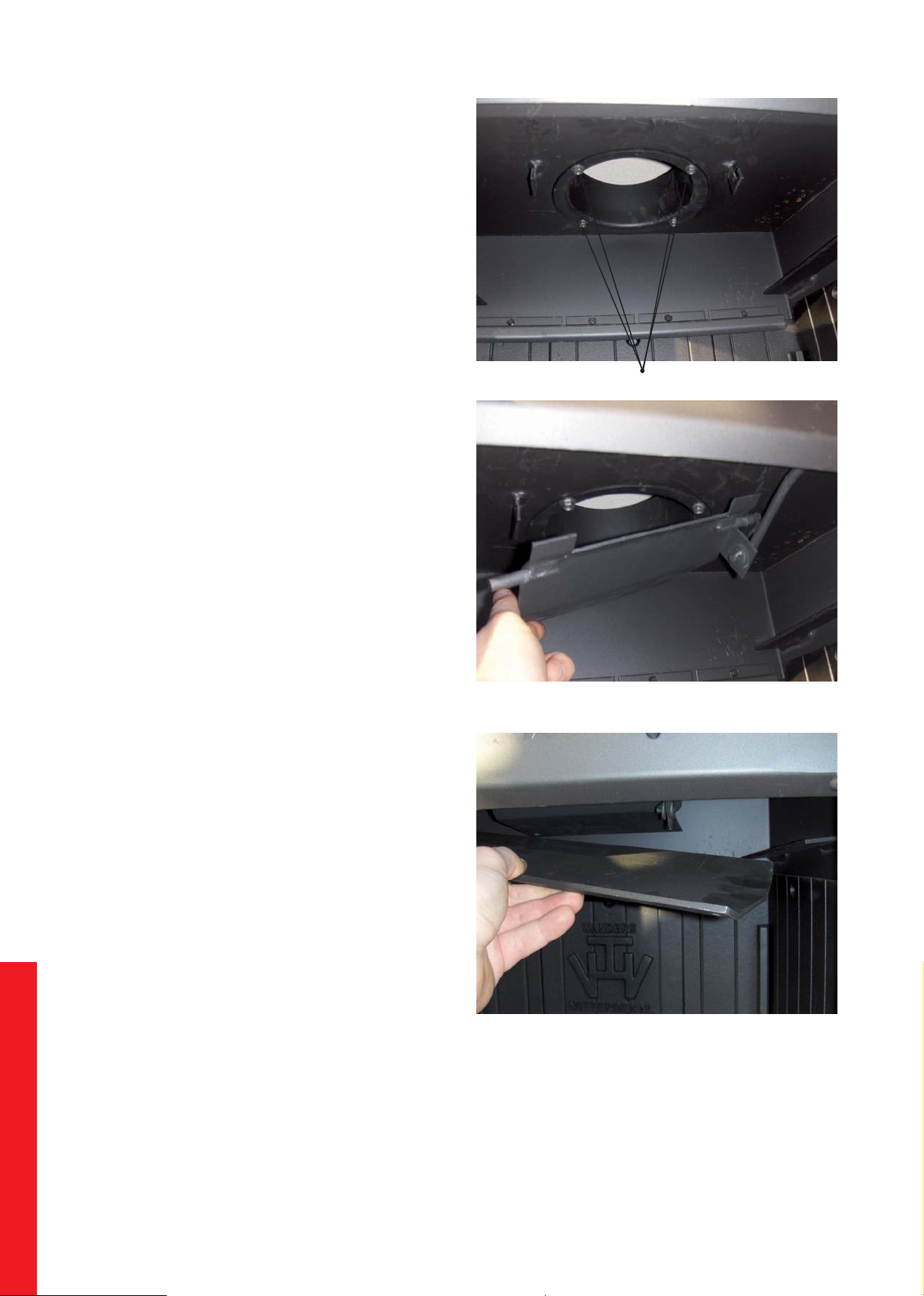

De ingebouwde rookgaskeerplaat zorgt ervoor dat de
rookgassen in het binnenwerk worden rondgeleid, wat
extra warmteafgifte tot gevolg heeft. De 1 of 2 ingebouwde
ventilatoren, die enig geluid veroorzaken, verhogen
het rendement van uw haard. Ze zuigen koude lucht
onderin de kachel aan. De lucht wordt via de achterkant
naar boven geleid en vervolgens aan de voorzijde weer
uitgeblazen. De snelheid van de ventilatoren kunt u
handmatig instellen.
De haard is uitgerust met een automatische
thermostaatklep. Die regelt de luchttoevoer naar uw
houtkachel via de aslade. Begint u met stoken, zet de
klep dan maximaal open. Naarmate de haard warmer
wordt, sluit de klep automatisch. Oververhitting van de
haard met mogelijke schade aan de kachel wordt zo tot
een minimum beperkt, mits de overige luchtopeningen
gesloten blijven. Vergeet niet om de aslade regelmatig
schoon te maken, voor optimale luchttoevoer.
Aansteken van de kachel
De haard wordt bij het aansteken en stoken erg heet en
heeft zeker twee uur nodig om af te koelen. Raak de kachel
daarom niet onbeschermd aan tijdens het stoken en twee
uur daarna. Bedien de haard altijd met een handschoen,
anders kunt u zware brandwonden oplopen.
Open de deur
4
5
NL
B
A

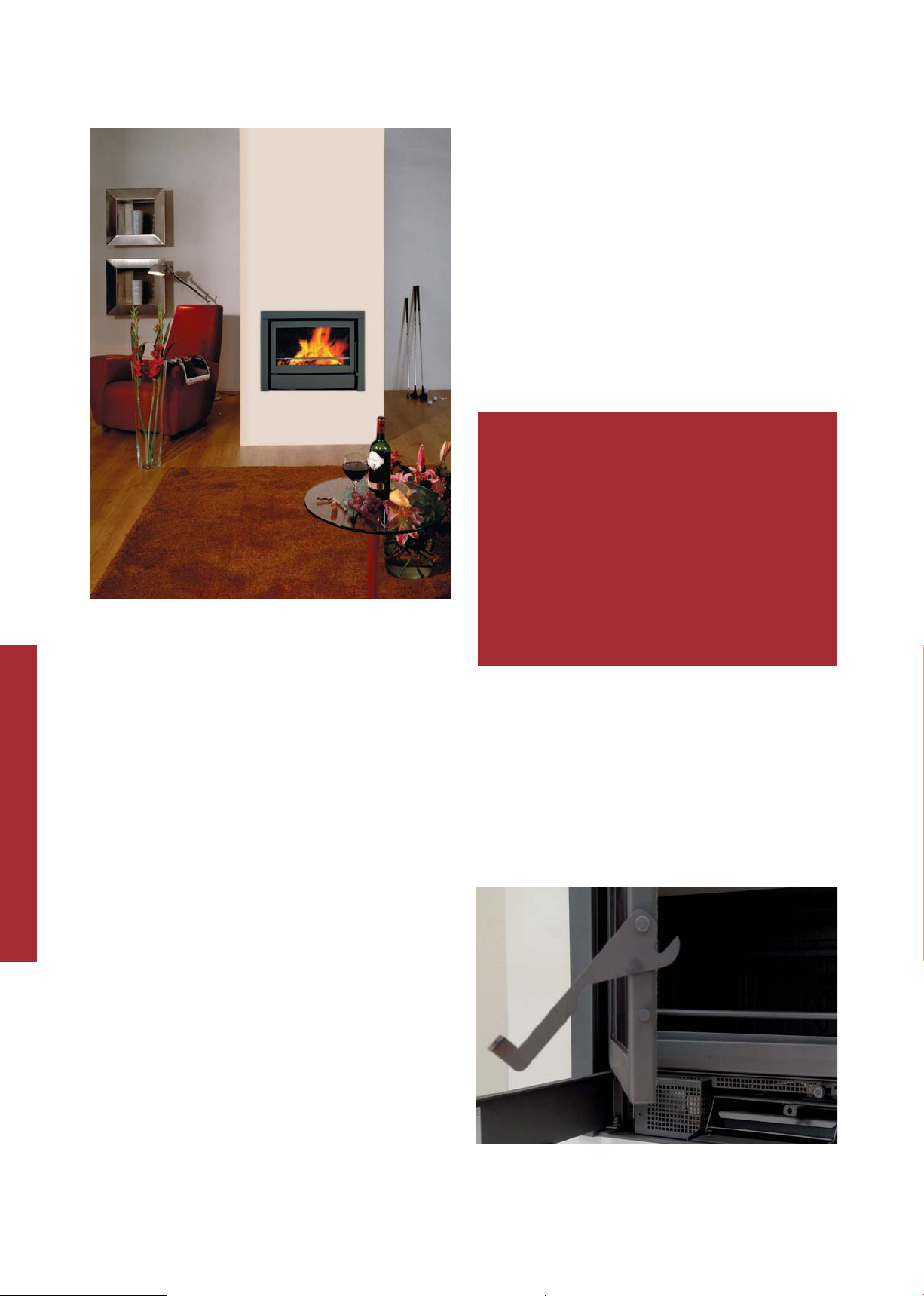

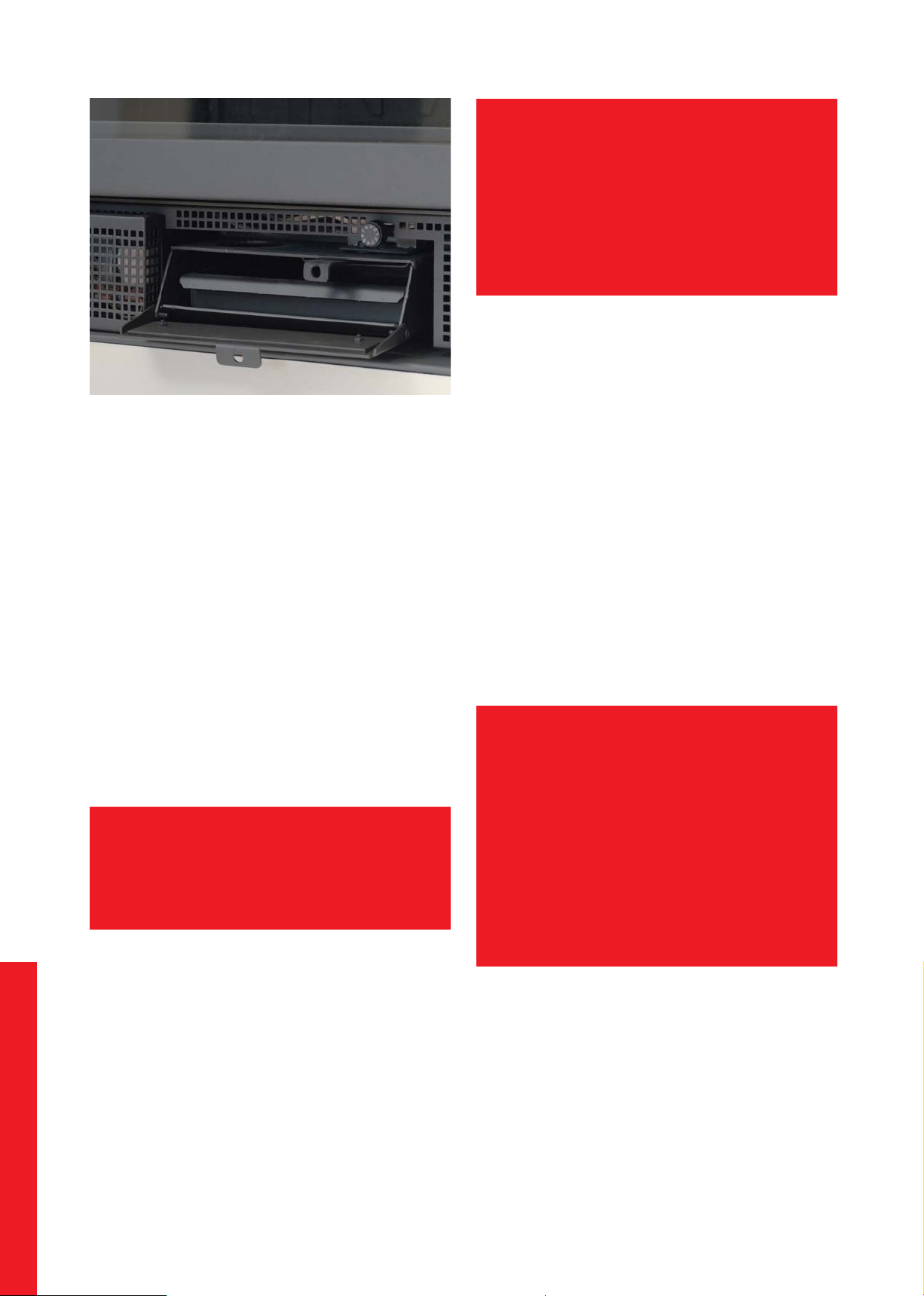

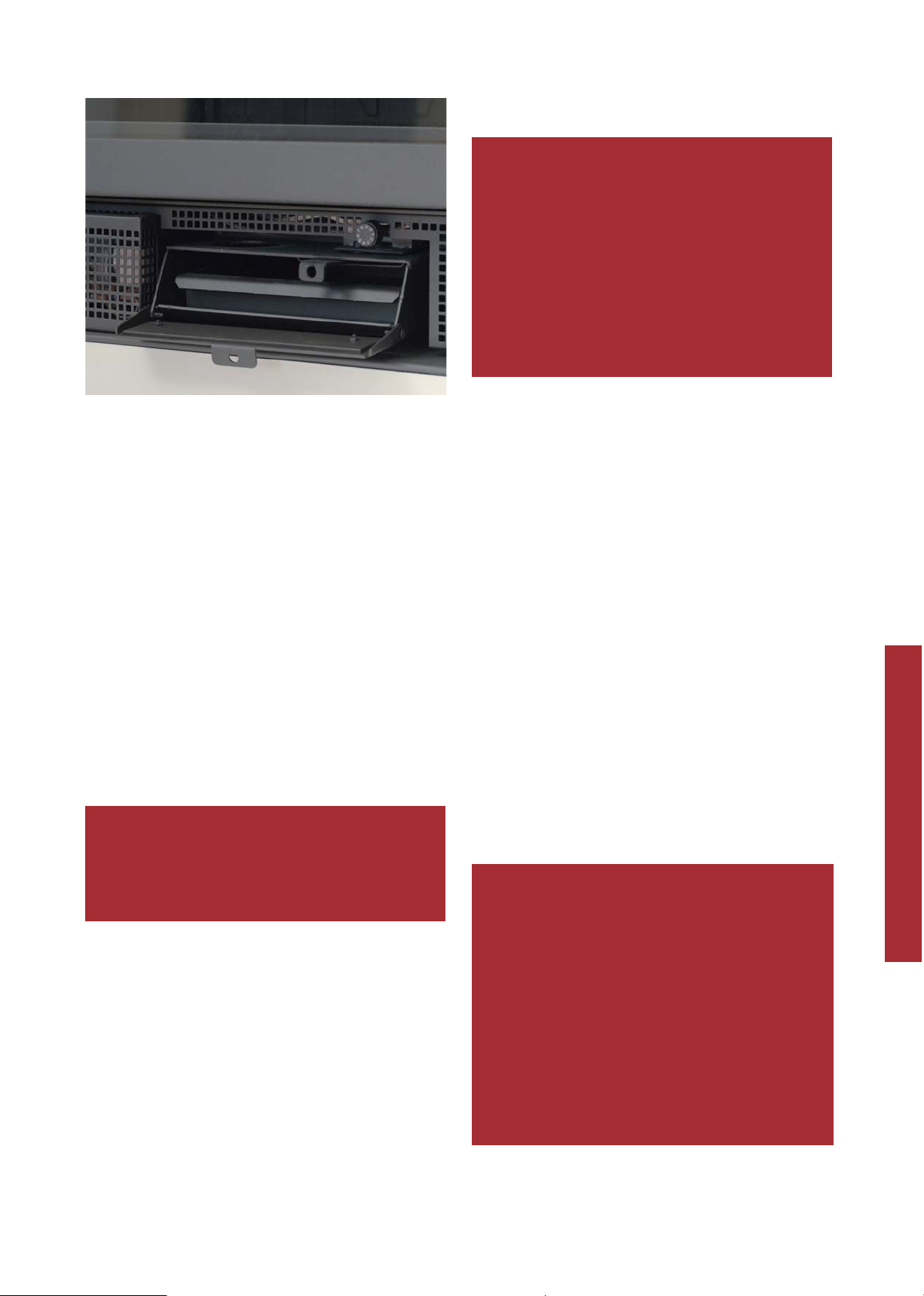

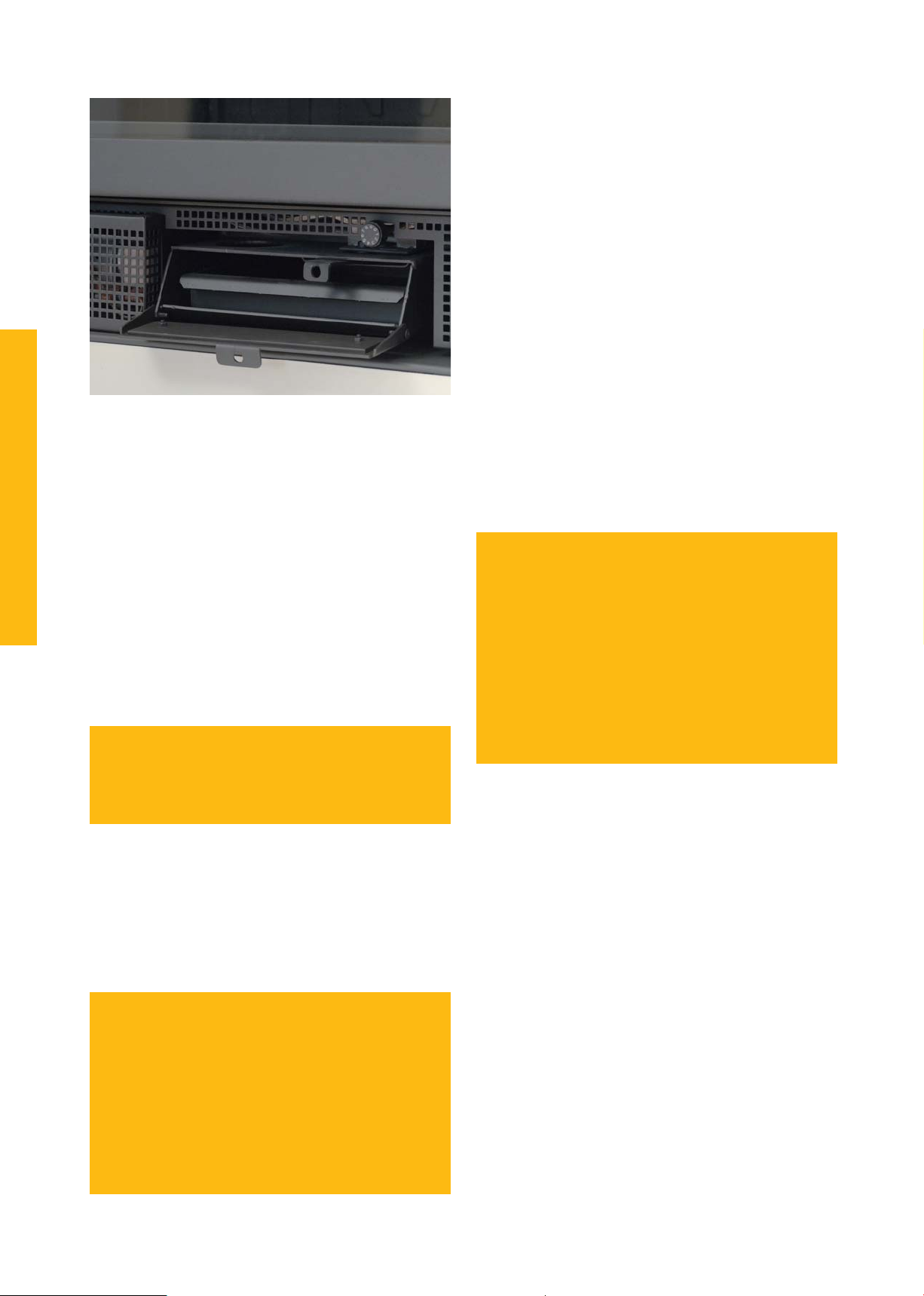

Bediening schudrooster (A) met schudstang.
Knop automatische thermostaatklep (B).
Open de deur en leg een paar propjes papier of
aanmaakblokjes in de kachel met daar bovenop een
aantal kleine stukjes hout of bruinkoolbriketten. Zet de
automatische thermostaatklep maximaal open (zie foto).
Zet het schudrooster met de schudstang open en houd de
eerste vijf tot tien minuten de aslade geopend voor extra
luchttoevoer. Steek de stukjes hout of bruinkoolbriketten
aan en zet de deur op een kier voor extra luchttoevoer. Na
een aantal minuten kunt u de deur sluiten. Wanneer de
stukjes goed branden, kunt u extra brandstof toevoegen,
en de aslade weer sluiten. Leg niet meer dan drie
houtblokken tegelijk in de kachel. Als de kachel eenmaal
brandt, regelt hij zelf de verdere luchttoevoer. Zorg altijd
voor voldoende ventilatie wanneer u de houtkachel
brandt.
Let op vingerafdrukken
Pas op dat u het glas van de kachel niet met de vingers
aanraakt. Vingerafdrukken branden in het glas en zijn
daarna niet meer te verwijderen.
Het is verboden om met vloeibare middelen zoals
benzine en spiritus de kachel aan te steken. Voorkom
dat in dezelfde ruimte waar u de kachel stookt een
afzuigkap aanstaat. Raak de gelakte delen nooit aan bij
het opwarmen van de haard.
Eerste keer stoken
Verkleuren van wanden, plafonds en roosters
Na het stoken van de haard kunnen wanden,
plafonds en roosters verkleuren. Dit komt doordat
stofdeeltjes verbranden in de convectiemantel.
Dit is een natuurlijk proces waar WANDERS
niet verantwoordelijk voor is. Om verkleuring te
minimaliseren verwijzen wij naar het advies dat
gegeven wordt in de sfeerhaardenbranche. Uw
installateur kan u daarover informeren.
Wanneer u de Economic voor de eerste keer gebruikt,
moet de haard ‘instoken’. Het toestel is voorzien van een
hittebestendige laklaag die bij temperaturen hoger dan
400 graden Celcius inbrandt in de kachel. Dat gebeurt
de eerste paar keren dat u stookt, als de temperaturen
oplopen tot 600 graden Celcius. Overigens kan dit
‘instoken’ een onaangename geur met zich meebrengen,
maar die is onschadelijk. We raden u aan om de kachel,
de eerste 4 tot 5 keer dat u stookt, minimaal 6 uur te
laten branden met niet te veel brandstof. Ventileer de
ruimte goed terwijl u stookt. Zorg ervoor dat in dezelfde
ruimte (als u een open keuken heeft) geen afzuigkap
aanstaat terwijl de haard brandt. Een afzuigkap trekt de
verbrandingslucht weg die de haard nodig heeft.
Tijdens het instoken kan er aanslag komen op het glas van
de kacheldeur. Deze aanslag verwijdert u eenvoudig met
een licht vochtige doek, als de kachel koud is. Gebruik
eventueel speciaal schoonmaakmiddel voor keramische
kookplaten. Let er op dat u het schone glas niet meer met
de vingers aanraakt. Vingerafdrukken branden in het glas
en zijn daarna niet meer te verwijderen.
Nieuwbouwwoning of recente renovatie?
Wacht zes weken met stoken in een nieuwbouwwoning
die recent is opgeleverd, of een ruimte die onlangs
sterk is gerenoveerd. In muren en plafonds zitten
dan nog gassen, weekmakers en vocht afkomstig van
stuc- en schilderwerk. Door de warme luchtstromen,
kunnen de vele stofdeeltjes in de ruimte verkleuren
en vastplakken aan wanden en plafonds. Ook het
vocht in de muren en plafonds wordt warm, wat gele
vlekken kan veroorzaken.
Brandstof: hout en briketten
Houtsoort Droogtijd
Den, Populier 1 jaar
Linde, Wilg, Spar, Berk, Es, Els 1,5 jaar
Fruitboom, Beuk 2 jaar
Eik 2,5 jaar
De Economic kan gestookt worden met hout en
bruinkoolbriketten. Leg niet meer dan 3 tot 4 kg brandstof
tegelijk in de kachel. Gebruik altijd schoon, gekapt
hout dat voldoende droog is. Zie voor de droogtijden
bovenstaande tabel. Nat hout verbrandt slecht en zorgt
voor overmatige rookontwikkeling. Daardoor kan de
ruit van uw haard bijvoorbeeld zwart van het roet
worden. Ook kunnen roetdeeltjes zich vastzetten in het
rookkanaal, wat de kans op schoorsteenbrand vergroot.
Wat te doen bij schoorsteenbrand.
Bij schoorsteenbrand sluit u direct de afsluitklep
in de schoorsteen en alle luchttoevoerkanalen. Bel
de brandweer. Na het blussen moeten schoorsteen
en kachel opnieuw worden gekeurd door uw
installateur.
Vers nat hout, bevat ongeveer 50% procent vocht. Na
een jaar drogen, bevat gekloofd hout nog 20% vocht.
Na twee jaar drogen is het vochtpercentage gedaald tot
12 tot 15 procent. Droog hout geeft een mooi vlambeeld
en weinig tot geen rook. Tijdens het branden hoort u het
hout knapperen.
Nat hout geeft een sissend geluid, veel rook en een
minimaal vlambeeld. Het vermindert het stookplezier en
rendement aanzienlijk.
Gebruik geen paraffinehoudende houtblokken in uw
Economic. Als de deur gesloten is, smelt door de hoge
hitte de paraffine te snel uit de houtblokken. De vervuilde
rookgassen die hierdoor ontstaan slaan direct neer op het
glas van de kacheldeur, branden in en zijn dan niet meer
te verwijderen.
Gebruik geen hout dat is geverfd, geïmpregneerd, verlijmd
of anderszins bewerkt. De rookgassen zijn zeer schadelijk
voor het milieu en kunnen uw haard aantasten. Ook is
het verboden om plastics en ander afval te verbranden
vanwege de giftige rookontwikkeling.
Houtsoorten en opslag
Alle soorten schoon, gekapt en droog hout kunt u
gebruiken als brandstof. Harde houtsoorten zoals
eik, beuk en berk branden langzaam, geven veel
warmte af en vormen gemakkelijk houtskool.
Zachtere houtsoorten zoals spar, den en populier
geven meer vlammen, maar minder warmte en
minder houtskool.
Hout kunt u het beste opslaan op een winderige
plek, beschut tegen de regen. Zo droogt het hout op
een natuurlijke wijze. Stapel de houtblokken op een
oude pallet of rooster. Zo kan het hout ook vanaf de
onderkant drogen en komen de onderste houtblokken
niet in contact met water.
De optimale stookwijze
Kachels van WANDERS zijn zo ontworpen, dat ze
maximaal rendement leveren. Een goed gestookte
houtkachel kan een rendement halen van ongeveer
75%. Hierdoor heeft u minder hout nodig voor evenveel
warmte. Bovendien geeft een goed gestookte kachel
minder rookvervuiling.
Een aantal tips voor optimaal stookplezier:
• Sluit bij stoken met hout het schudrooster voor een
regelmatige verbranding.
• Indien u bruinkool stookt, dient u elke ochtend het
as in de aslade te schudden en uw schudrooster open
te laten staan. Dit is om de verbrandingslucht voor
de kolen via de onderzijde toe te voeren. Hierdoor
ontstaat een optimale verbranding van uw kool.
• Stook uw kachel altijd met gesloten deur; daardoor
verbetert uw stookrendement 8 tot 10 keer. Bij een
open deur trekt de schoorsteen meer lucht aan dan
nodig voor een goede verbanding. De relatief koude
lucht koelt het vuur af. Tevens voorkomt u brandschade
door mogelijk uitspattende vuurdeeltjes, met name
van naaldhout.
• Leg niet meer dan 3 houtblokken of 4 bruinkoolbriketten
ineens op het vuur. Veel brandstof ineens werkt
efficiente verbranding tegen en belast het milieu
onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een
knetterend houtvuur heeft een minimaal verbruik van
25 kubieke meter lucht per uur. Zet nooit uw afzuigkap
aan als uw kachel in dezelfde ruimte brandt.
• Voer alleen als u begint te stoken extra lucht toe via
de aslade van uw houtkachel. Sluit de aslade na 5
tot 10 minuten. Sluit u de aslade niet, dan wordt de
houtverbranding door de extra lucht te sterk opgejaagd
en krijgt uw haard te weinig tijd om zijn warmte af
te geven aan de kamer. Ook kan de haard oververhit
raken en beschadigen.
• Wees voorzichtig met stoken bij mist of windstil weer.
Bij windstil weer is er nauwelijks trek in de koude
schoorsteen. Omdat rook zwaarder is dan lucht
bestaat de kans dat de rook dan de kamer instroomt.
Bij mist zal de rook uit de schoorsteen (buiten) snel
afkoelen, omlaag zakken en overlast veroorzaken in
uw omgeving.
• Zorg bij het stoken van hout voor een regelmatige
verbranding door het schudrooster tijdens het stoken
te sluiten.
• Doof het vuur niet plotseling met water maar laat
het opbranden. De materialen binnen in de haard
kunnen vervormen of scheuren door plotselinge, grote
temperatuurverschillen.
Schoorsteen en rookkanaal
De schoorsteen is het belangrijkste onderdeel van uw
houthaard.
De juiste schoorsteen voorkomt rook in de kamer,
6
7
NL
aanslag op de ruit en slechte verbranding. Voordat hij tot
installatie overgaat, dient uw installateur, of een erkend
schoorsteenveger, te controleren of het schoorsteenkanaal
over de gehele lengte een diameter heeft van minimaal
150 millimeter en of het kanaal schoon, glad en lekdicht
is.
Schoorsteen met een goede trek
Warme lucht wil opstijgen. Van dat principe maakt
iedere schoorsteen gebruik. Wat meehelpt, is als de
wind bij de schoorsteenmond ook nog eens de lucht
uit de schoorsteen ‘wegzuigt’.
Soms kan valwind echter het omgekeerde effect
geven, en de lucht juist terug de schoorsteen
inblazen. Ook relatief zware koude mistlucht kan
een goede trek van uw schoorsteen tegenwerken,
evenals een lang rookkanaal met een ruw oppervlak
en veel bochten. Bij slechte natuurlijke trek kan uw
installateur u voorlichten over het gebruik van een
ventilator voor uw rookkanaal.
Onderhoud
Klein onderhoud
• Verwijder twee á drie keer per week de afgekoelde
as uit de aslade. Wij adviseren u om een asemmer te
gebruiken. Een schone aslade is belangrijk omdat de
kachel ook via de aslade verbrandingslucht aanzuigt.
• Indien u hout stookt adviseren wij u om een laagje
as van twee tot drie centimeter op het rooster te laten
liggen. Zo beschermt u het gietijzer.
• Maak het schudrooster in de kachel met een zachte
borstel schoon.
• Reinig de kachel aan de buitenkant met een licht
vochtige doek die niet pluist. Gebruik geen agressieve
schoonmaak- en schuurmiddelen.
• Maak het koude glas schoon met schoonmaakmiddel
voor keramische kookplaten. Raak het glas daarna niet
meer met de vingers aan: vingerafdrukken branden in
het glas en zijn dan niet meer te verwijderen.
• Olie af en toe de scharnieren en de deursluiting.
Gebruik geen agressieve schoonmaak- en schuurmiddelen
om uw haard te onderhouden.
Buiten gebruikstelling
• Sluit alle deuren en luchttoevoeren in het
zomerseizoen.
• Plaats vochtabsorberend zout in de kachel als die in
een vochtige ruimte staat.
• Smeer het schone, gietijzeren stookgedeelte in met
een neutrale vaseline.
Jaarlijks onderhoud
• Laat, in verband met brandveiligheid en een eventuele
brandverzekering, ieder jaar uw schoorsteen grondig
vegen door een erkende schoorsteenveger.
• Laat jaarlijks de dichtheid controleren van de
rookgasafvoer en de verbrandingsluchttoevoer van het
dubbelwandige rookkanaalsysteem
• Laat jaarlijks het schudrooster controleren op breuk.
• Laat elk jaar de schuiven en/of kleppen controleren op
hun werking.
• Laat jaarlijks alle afdichtingen van deuren en glasramen
controleren op slijtage.
Veiligheid
Met een houthaard van WANDERS heeft u een
comfortabele én veilige warmtebron in huis. De
brandveiligheid begint bij een correcte installatie en een
goed werkend rookgasafvoerkanaal. Uw installateur dient
zich daartoe te houden aan de installatievoorschriften,
zoals omschreven op pagina 9 en verder.
Voor veilig stoken zijn verder de volgende punten van
belang:
1. Stook uw haard zo veel mogelijk met een gesloten
deur. Dat verhoogt het rendement en is ook beter
voor het milieu.
2. Voorkom dat kleine kinderen of hulpbehoevenden
in de buurt van een brandende kachel komen en
laat ze niet alleen als de haard brandt. Gebruik
eventueel een haardscherm.
3. Giet of leg geen brandbare vloeistoffen en materi-
alen in de kachel. Dit kan de kachel onherstelbaar
beschadigen.
4. Als de vloer rond de haard van brandbaar materiaal
is, gebruik dan een vloerplaat.
De vloerplaat dient een minimale grootte te hebben
van:
- aan de voorkant van de deur; 50 cm uit de haard
- aan elke zijkant van de deur: 30 cm uit de haard
5. Plaats geen brandbare materialen, bijvoorbeeld
gordijnen, houten voorwerpen (kasten, schilderijen), vlakbij of boven de kachel of in/om het
rookkanaal. Houd minimaal een afstand aan van 80
centimeter, vanaf de buitenzijde an de haard en het
rookkanaal.
6. Laat de schouw nooit bekleden met brandbaar ma-
teriaal (zoals papierbehang).
7. Houd de punten in acht die staan onder het kopje
‘Optimale stookwijze’, op pagina 6.
8. De haard mag alleen gerepareerd worden met origi-
nele onderdelen en door een erkend installateur.
Garantie
Op uw houtkachel biedt WANDERS Metaalproducten B.V.
te Netterden een garantie van 5 jaar na aankoopdatum,
mits de haard op een juiste wijze is geïnstalleerd en wordt
gebruikt volgens de aanwijzingen in deze handleiding.
Onder de garantie vallen alle gebreken die te herleiden
zijn tot materiaal- en constructiefouten. In die gevallen
ontvangt u gratis nieuwe onderdelen. Arbeidsloon en
andere kosten vallen niet onder de garantie. Defecte
onderdelen kunt franco toezenden aan WANDERS
Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.
Voordat de haard geplaatst wordt, moet u eerst controleren
of er zichtbare schade is aan het toestel. In dat geval moet
u het toestel niet accepteren, maar contact opnemen met
uw leverancier.
Buiten de garantie vallen: het glas, storingen ontstaan
door onoordeelkundig gebruik; niet juiste naleving van
de landelijke voorschriften en de bijgevoegde installatieen bedieningsvoorschriften; installatie door een niet door
WANDERS erkend installateur of dealer; verwaarlozing
van het toestel en bij wisseling van eigenaar. De garantie
vervalt ook bij gebruik van een verkeerde brandstof.
Voor de volgende onderdelen geldt een garantietermijn
van 1 jaar: alle gietijzeren en vermiculite onderdelen, de
elektrische onderdelen, de thermostaatklep en de lak.
WANDERS is niet verantwoordelijk voor eventuele
scheuren in sierpleisterwerk en verkleuringen van
wanden, plafonds en/of roosters na het stoken van
de haard. Verkleuringen kunnen ontstaan doordat
stofdeeltjes verbranden in de convectiemantel. Om
de kans op scheuren in sierpleisterwerk en eventuele
verkleuringen te minimaliseren verwijzen wij naar het
advies dat gegeven wordt in de sfeerhaardenbranche.
Uw installateur kan u hierover informeren.
Klachten worden in behandeling genomen nadat de
verkoopfirma/installateur of het gasbedrijf een klacht
heeft ingediend, vergezeld van de aankoopdatum en een
kopie van de aankoopbon. Reparaties geven geen recht
op verlenging van de garantietermijn. Alle gevolgschade
wordt uitgesloten.
8
9
NL
Installatievoorschriften Economic
0,5 m
1,5 m
0,75
1,2
0,85
2,4
1,0
3,6
1,2
4,8
1,5
6,0
Algemene aanwijzingen 9
Voorbereiding 9
Installatie 10
Reparaties 12
Technische gegevens Economic 14
Algemene aanwijzingen
De Economic is gekeurd volgens de internationale
normering EN13240. Deze haard kan aangesloten
worden op een rookkanaal waarop meerdere kachels
zijn aangesloten. De pijp voor de rookgasafvoer heeft
een diameter van 150 millimeter.
Het toestel mag alleen geplaatst en aangesloten worden
door een erkend installateur en volgens de onderstaande
installatievoorschriften. Daarnaast gelden de nationale
en lokale wet- en regelgeving voor plaatsing en gebruik
van houtkachels. WANDERS biedt geen garantie wanneer
de Economic onvolledig of onjuist is aangesloten of
geïnstalleerd.
Het is niet toegestaan de kachel in te bouwen in:
• Trappenhuizen, behalve in gebouwen met niet meer
dan 2 woningen.
• Algemeen toegankelijke galerijen en gangen.
• Ruimtes waar licht ontvlambare of explosie gevaarlijke
stoffen worden verwerkt.
• Ruimtes waar een afzuigkap aanstaat of een mechanisch
afzuigsysteem is geplaatst, behalve wanneer u de
luchtaanvoer rechtstreeks van buiten haalt, zodat een
gevaarloze verbranding verzekerd is.
Voorbereiding
Het schoorsteenkanaal
Voordat u de haard installeert adviseren wij u om
boezemontluchtingsroosters te plaatsen om scheuren en
verkleuringen in sierpleisterwerk te voorkomen.
Bij het plaatsen van de kachel dient u de volgende punten
in acht te nemen:
• Als u de kachel aansluit op een bestaande schoorsteen,
dan moet die eerst vakkundig schoongemaakt
en gecontroleerd worden door een erkend
schoorsteenveegbedrijf. Eventuele afsluitkleppen
dienen te worden verwijderd.

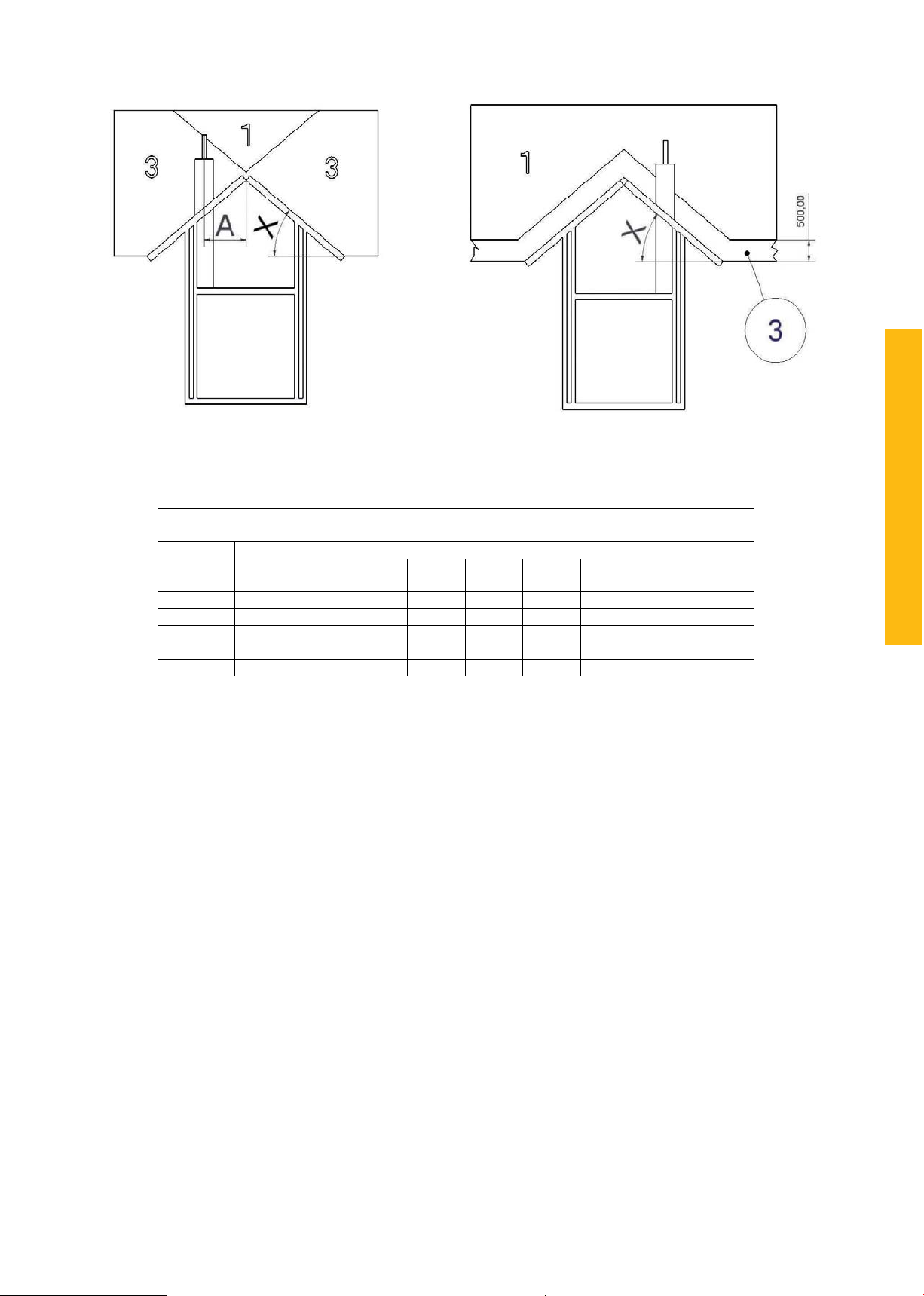

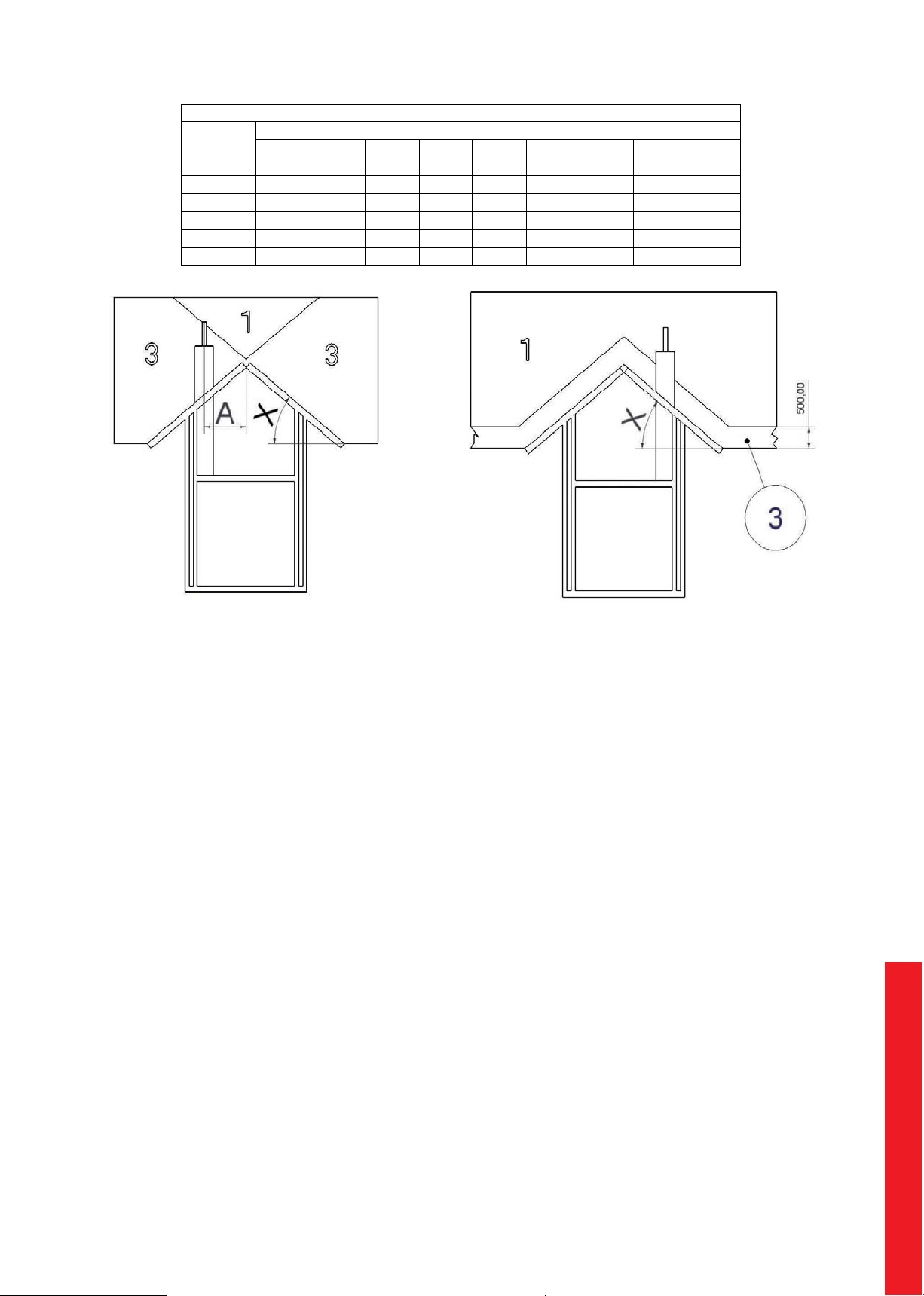

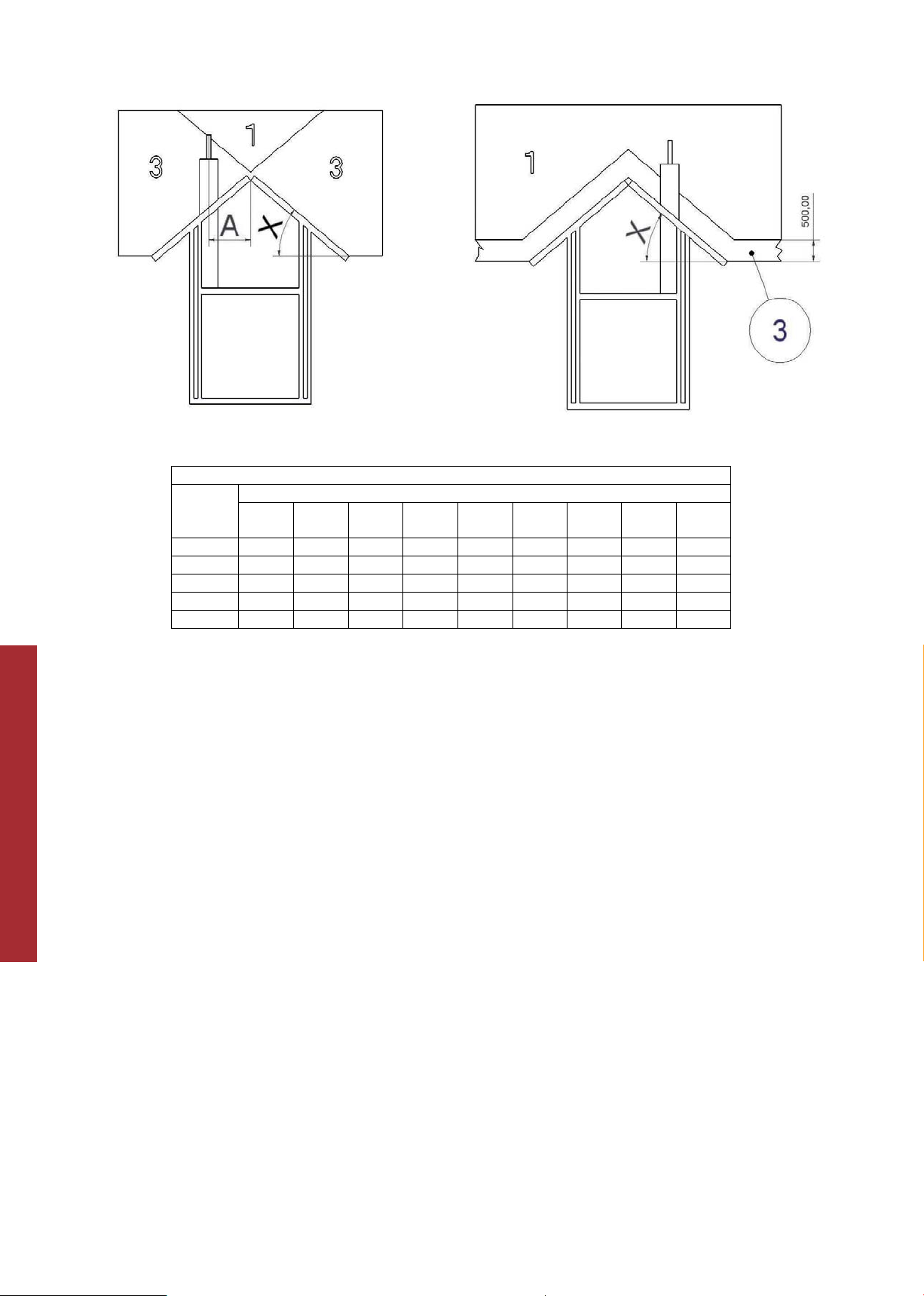

Schoorsteenhoogte buitendaks op een horizontale afstand A vanaf de nok
horizontale afstand A vanaf de nok in metersDak
helling
X
o
25
o
30
o
35
o
40
o
45
In de
nok
0,5
0,5
0,5
0,5
0,5
0,75 m 1 m 1,25 m
0,85 1,0 1,1
1,2 1,6 2,0
1,8 2,4 3,0
2,4 3,2 4,0
3,0 4,0 5,0
2 m 3 m 4 m
1,6 2,5 3,3
3,2 4,9 6,5
4,8 7,3 10
6,4 10 13
8,0 12 16
• De rookgasafvoer van de haard dient zonder omwegen
te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal moet minimaal
10 Pa of 0,1 mbar zijn.
• Het schoorsteenkanaal dient altijd in uitmondingsgebied
1 uit te komen.
• Het schoorsteenkanaal dient ten tijde van plaatsing
schoon en lekdicht te zijn en
zonder enige belemmering een diameter van minstens
150 millimeter te hebben.
• Eventuele bochten in het rookkanaal mogen niet groter
zijn dan 45 graden.
• U dient zich ervan te overtuigen dat het
schoorsteenkanaal de rookgassen voldoende, goed en
veilig kan afvoeren.
• De waardes voor de berekening van het
schoorsteenkanaal vindt u onder de Technische
gegevens op bladzijde 9.
Brandveiligheid
In verband met brandveiligheid is het belangrijk om
onderstaande voorschriften in acht te nemen voordat de
kachel wordt geïnstalleerd.
1. Als de vloer rond de haard van brandbaar materiaal
is, gebruik dan een vloerplaat. De vloerplaat dien
minimaal een grootte te hebben van:
- aan de voorzijde van de deur; 50 cm uit de haard
- aan elke zijkant van de deur; 30 cm uit de haard.
2. Houd minimaal 80 centimeter afstand tussen de
kachel en brandbare objecten, zoals: gordijnen,
houten voorwerpen (kasten en schilderijen) en glazen objecten. Houd dezelfde afstand aan ten opzichte van het rookkanaal.
3. Houten constructieonderdelen binnen het stralings-
bereik van de kachel (80 centimeter vanaf buitenzi-
jde kachel) dienen brandvrij bekleed te worden
4. Tussen de kachel en dragende, stalen constructieonderdelen moet minimaal een afstand van 50
centimeter zitten (in alle richtingen).
5. Indien de rookgasafvoer door een plafond en/of dak
gaat dat bestaat uit brandbare materialen, dienen
plafond en dak ongeveer 80 centimeter rondom
bekleed te worden met brandvrije materialen. Let
hierbij op balklagen en eventuele elektrische leidingen.
6. Bekleed de schouw of muur nooit met brandbaar
materiaal (zoals papierbehang)
7. De muur en andere materialen die zich binnen
80 cm van de kachel bevinden moeten uit brandvrije materialen bestaan of moet ermee geïsoleerd
worden. Het te gebruiken isolatiemateriaal dient
een temperatuur van 700 graden Celcius te weerstaan en een dichtheid van 80 kg/m3 te hebben. (Zie
voor eventuele isolatiematerialen pagina 15)
8. Voorkom bij het plaatsen van de haard en rookgas
afvoerkanaal warmtedoorslag. De warmte afgifte
van een brandende haard kan door de muur heen
trekken. Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom dit.
Installatie
De Economic is gekeurd volgens de internationale
normering EN13229. De haard kan aangesloten worden
op een rookkanaal waar meerdere kachels op zijn
aangesloten.
Alleen een erkend installateur mag de haard plaatsen,
anders vervalt de garantie.
Verbrandingsluchttoevoer
De haard dient voldoende verse verbrandingslucht
10
11
NL
toegevoerd te krijgen. Maak indien nodig een extra
luchttoevoeropening, zo dicht mogelijk bij de kachel;
zo vermijdt u tocht. Een extra luchttoevoeropening is
absoluut vereist indien:
• Het vertrek is voorzien van een warmte terugwin
systeem.
• Het vertrek is voorzien van een centraal
afzuigsysteem.
• Een afzuigkap in dezelfde ruimte staat.
De luchttoevoeropening moet afsluitbaar zijn indien deze
door een brandwerende muur loopt. Zijn er meerdere
verbrandingstoestellen in dezelfde ruimte aanwezig,
dan moeten er voldoende luchtopeningen zijn om een
zorgeloze verbranding te garanderen.
Elektriciteit
Voor de ventilatoren dient u stroom (230V) te hebben. De
aansluiting dient volgens de geldende normen en door
een erkend installateur te worden aangesloten. Let op dat
er geen elektra leiding in, op of door de schouw loopt.
Door de warmte afgifte van de haard kunnen elektrische
onderdelen smelten, en daardoor kunnen onveilige
situaties ontstaan. U dient de haard te allen tijde op
een wandcontact doos, voorzien van randaarde, aan te
sluiten. Het toestel moet ook tijdens eventuele service
beurten van de stroom afgesloten kunnen worden.

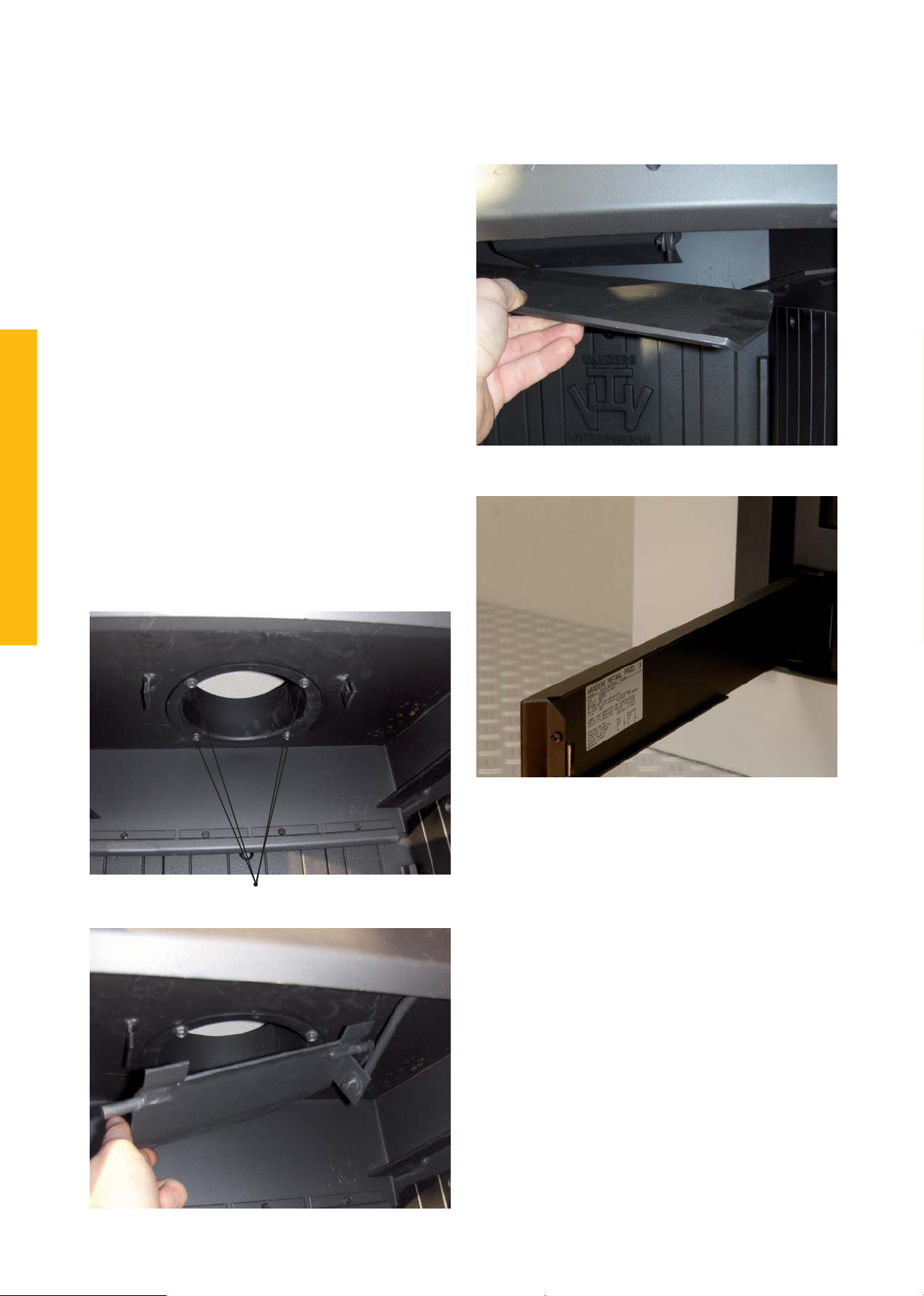

Figuur 1 Verwijder de pijpmond van de kachel
Figuur 2 Plaats de spaarklep en de duwstang.
Aansluiten van het front en hoekmodel
1. Volg eerst de aanwijzingen uit het vorige hoofdstuk
‘Voorbereiding’.
2. Haal een eventuele klep uit de bestaande open-
haard.
3. Isoleer de kachel tussen muur en buitenmantel met
niet brandbare materialen (zie voor de isolatiematerialen de tabel op pagina 15).
4. Zorg voor een luchtdichte aansluiting naar buiten.
In een bestaand kanaal kunt u eventueel een pijp
met een diameter van 150 millimeter trekken. Deze
pijp monteert u aan de kachel.
5. Verwijder de pijpmond van de kachel. (zie figuur 1)
6. Plaats de haard in de opening; let op een eventuele
stroomkabel.
Figuur 3 Leg de rookgas keerplaat in de kachel
Figuur 4 Plaats typeplaatje
7. Sluit de pijp aan op de pijpmond. Monteer dan de
pijpmond terug in de haard.
8. Monteer de spaarklep. En plaats de duwstang naar
de deur in de uitsparing aan de voorzijde van de
haard. Hang de klep in de scharnierhaken (zie figuur
2)
9. Plaats de rookgas keerplaat op de steunen onder de
spaarklep (zie figuur 3)
10. Monteer de bijgeleverde afdeklijsten aan de zij- en
bovenkant.
11. Steek de stekker in een geaarde wandcontact doos.
12. Vervang eventueel het typeplaatje in één met uw eigen taal. (figuur 4))
Let op dat de stroomkabel breukvrij blijft gedurende de
installatie.
De haard mag alleen worden aangesloten op een geaard
stopcontact.
Reparaties

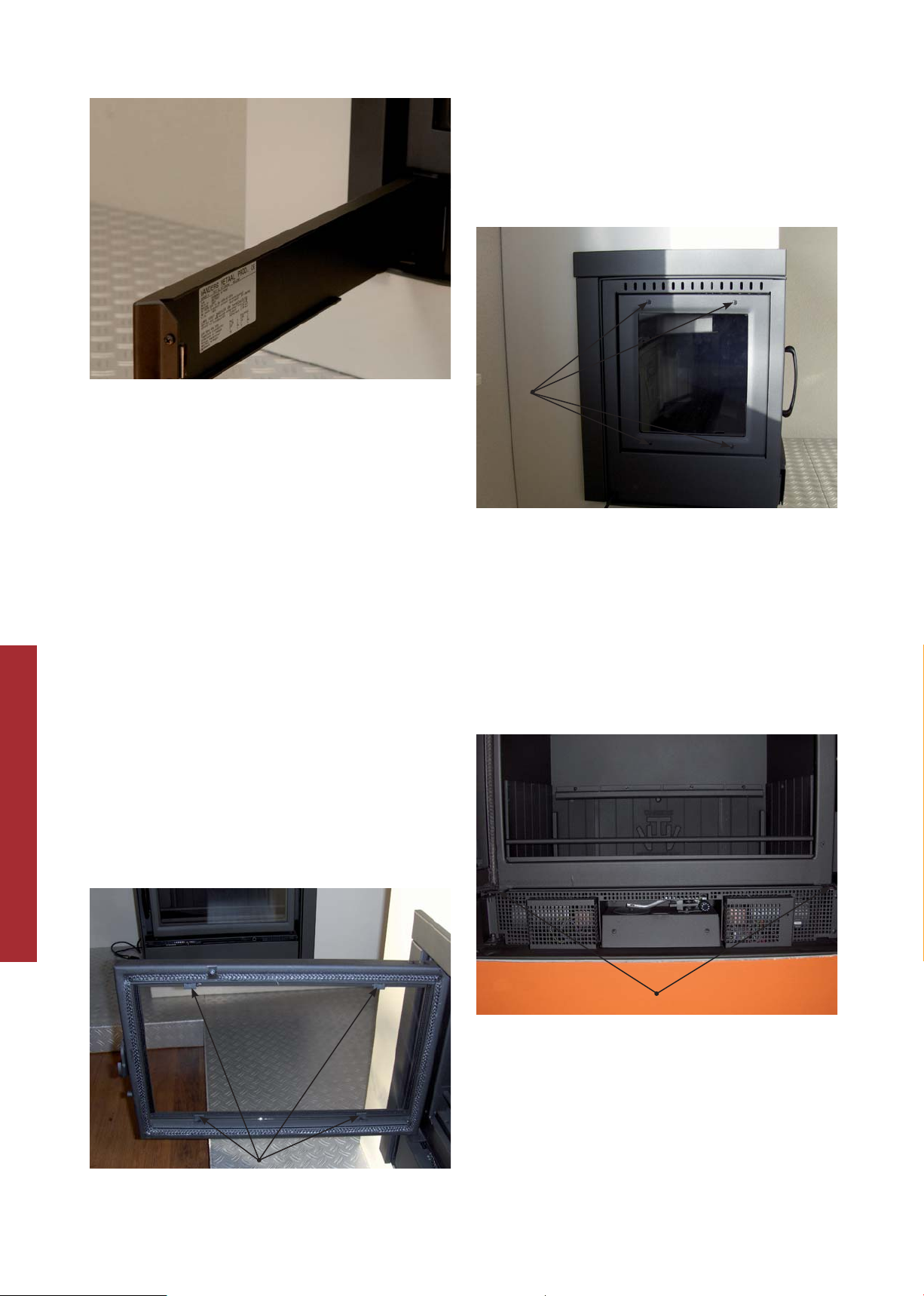

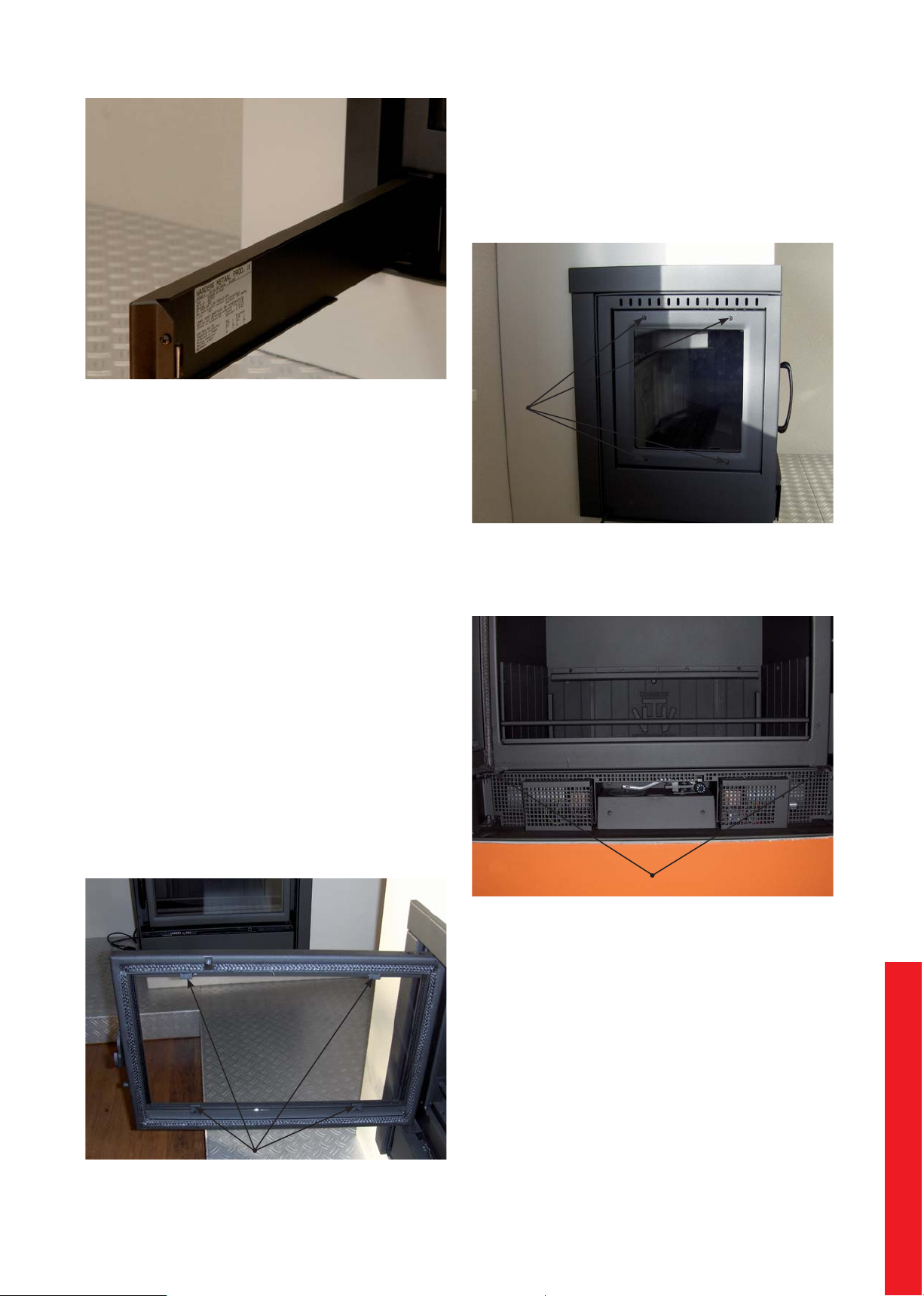

Figuur 6: Vervangen van de zijruit
Vervangen van de zijruit
• Verwijder de vier schroeven boven en onderin het
zijraam.
• Verwijder de glasstrips aan de binnenzijde van de
haard.
• Let op het glas is scherp.
Vervangen van de ventilatoren en/of zekeringen

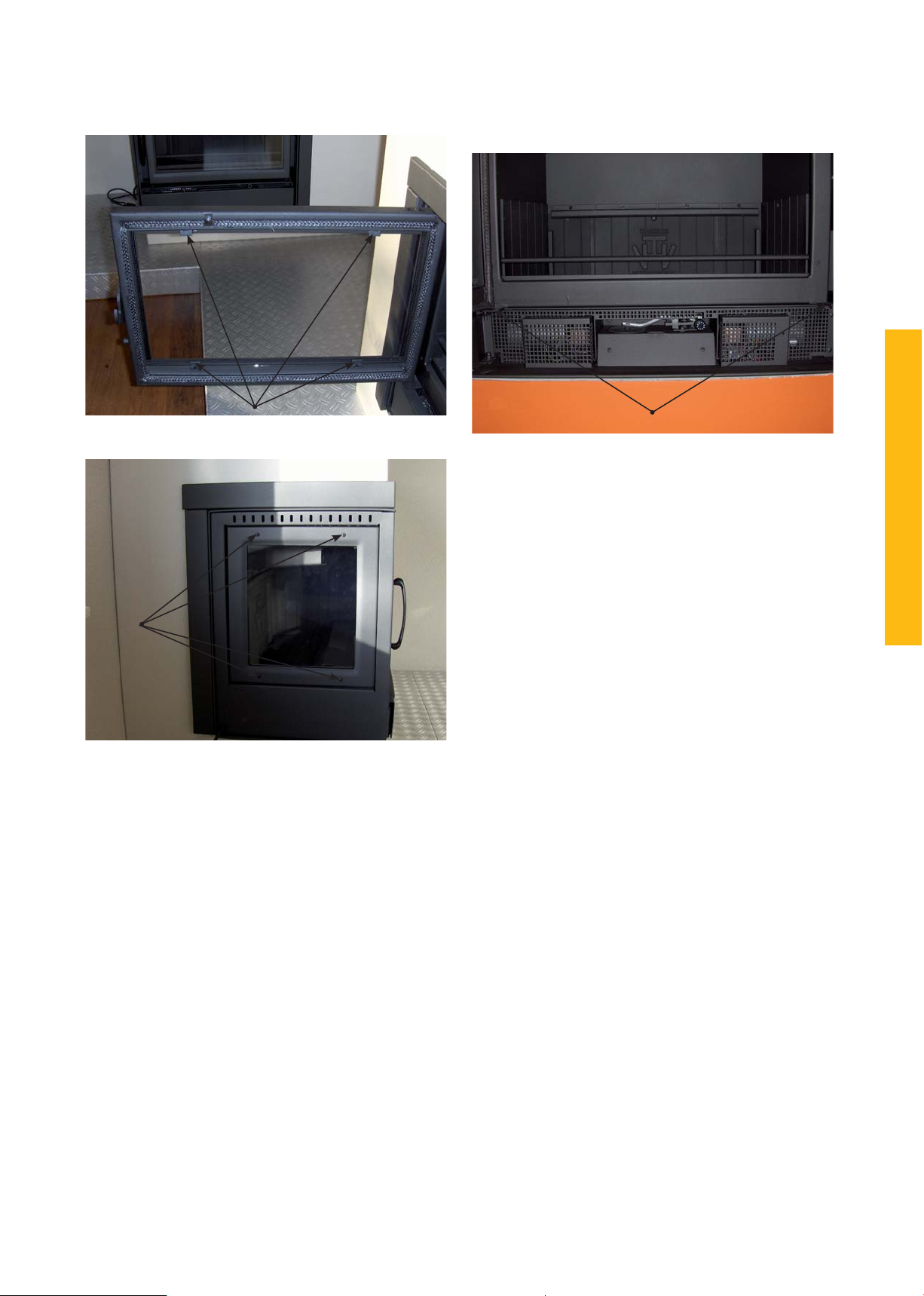

Figuur 5: Vervangen van het glas in de deur
Vervangen van het glas in de deur
• Open de deur van de haard
• Verwijder de vier schroeven (zie figuur 5)
• Verwijder de glasstrips. Let op; het glas is scherp.
Figuur 7: Verwijder de 2 schroeven links en rechts
onder.
• Zorg dat de stroom uitgeschakeld is.
• Verwijder de twee schroeven links- en rechtsonder.
• Trek de gehele ventilator unit er uit. Let daarbij op de
kabel.
• Verwijder de voorplaat van de ventilator unit.
• Haal de ventilator en uit, of vervang de zekering die in
de regelaar zit. U komt bij de regelaar door deze van
het front los te halen.
12
13
NL
Technische gegevens Economic
Technische gegevens
Deur sluiting Ba I/II
Nominaal vermogen* 7 kW
Pijpdiameter verbrandingsgassen 150 mm
Maximale vulling bij hout 3 kg
Maximale vulling bruinkool 3 kg
Inhoud verbrandingskamer 0,08 m3
Oppervlak bodem verbrandingskamer 0,2 m2
* nominale warmte wordt verkregen bij een schoorsteentrek van 0,12 mbar
Brandstof houtblokken, 30 x 10 cm Bruinkoolbriketten
Max. opleg hoeveelheid 3 stuks 4 stuks
Primaire luchtklep max. max.
Secundaire luchtopening max. max.
Brandtijd brandstof ongeveer 1 uur ongeveer 1 uur
Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2
Bij gesloten deur hout bruinkool
Rookgashoeveelheid 4,2 g/s 12,2 g/s
º
Rookgastemperatuur 330
Voordruk 0,12 mbar 0,12 mbar
Rendement 78,7 % 79,3 %
C 298 ºC
CO op 13% O2 0,06 % 0,09 %
Fijnstof - mg/m3 - mg/m3
Keuringsinstituut 1625 . Keuringsnorm EN13229 . Keuringsrapport nr. RRF-400169
14
15
NL
Richtwaarden voor de inhoud van de te verwarmen ruimte:
Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te ver-warmen ruimte
kunnen volgens DIN 18893 de volgende waarden aangehouden worden:
Bij gunstige verwarmende omstandigheden: bereken volgens DIN 4701
Bij minder gunstige omstandigheden: 115 m3
Bij ongunstige omstandigheden: 75 m3
Voor tijdelijke verwarming, bij een onderbreking van meer dan 8 uur, kan voor de te verwarmen inhoud 25%
minder gerekend worden.
Tabel isolatiedikte bij muurdikte
Bescherming van de muur
Wanden uit brandbare bouwdelen
Dragende wanden uit staalbouw
Inbouw meubel tegen kachel
Inbouw meubel in achterliggende muur
Overige wanden
Wanddikte < 10 cm
Wanddikte > 10 cm (kan gemetselde muur zijn)
muurdikte
10 cm
X
X
X
X
X
-
isolatie
achterkant
8 cm
zijkant
8 cm
onderkant
6 cm
convectie
mantel
X
X
X
X
X
-
ŸTabel geeft aan welke isolatiedikte gekozen moet worden bij welke muurdikte, ter bescherming van inbouwwanden.
Tabel isolatiemateriaal, NB: alleen wat in grijs gebied staat is toegestaan
Isolatie Verpakt Warmtegeleiding Bovenste Dichtheid
gebruikstemp.
nr artikel nr vorm nr verpakt nr ˚C nr Kg/m3
10 Mineraal wol 01 Banen 01 Matten verstikt 10 100 02 20
11 Glaswol 02 Losse wol Matten verstikt 12 120 03 30
12 Steenwol 03 Wol 02 Matten verstikt 14 140 04 40
13 Slakken Granulaat G. kromme 2 16 160 05 50
04 Vilt 06 60
05 Lamelle mat 10 Schilfers 07 70
G. kromme 1 08 80
06 Matten verstikt 11 Schilfers 09 90
07 Platen G. kromme 2 10 100
08 Schalen 72 720 11 110
09 Segmenten 20 Platen 74 740 12 120
10 Gevlochten G. kromme 1 76 760 13 130
21 Platen
G. kromme 2 18 180
99 Overige 99 Enkel 99 99
Zoek in deze tabel het isolatiemateriaal uit. NOTA BENE: Groep 99 is NIET toegestaan.
GB
User’s Guide and Installation Manual
Economic
16
17
GB
Dear Client,
Congratulations on your new wood-burning stove, which will be a comfortable source
of heat to enjoy for many years on end.
The Economic has an integrated energy-saving valve to regulate the draught in the
chimney, and two stepless variably ventilators to increase the operating capacity.
When designing this fireplace we took particular care regarding the ease of use, the
operational safety and the design. The Economic is developed and produced at our
own factory in Netterden (the Netherlands) and is for the greater part handmade. Only
the best materials are used for the construction and comply with current international
standards. This will guarantee that your woodstove has a long life.
The first part of this user’s guide gives you tips and directions about how to use your
wood-burning stove correctly and safely. The second part of the manual contains the
installation instructions and the technical specifications of the Economic. They are of
particular importance to the installer.
We advise you to read this manual thoroughly before using your new stove and to
keep the manual in a handy place. Your installer may need the manual for the yearly
maintenance of your fireplace.
We wish you much warmth with your new fireplace!
The WANDERS team
Table of Contents
Your Economic stove at a single glance 19
Installation 19
Lighting the stove 19
Lighting the stove for the first time 20
Fuel: wood and browncoal 20
The best way to burn your stove 21
Chimney and flue 21
Maintenance 22
Safety 22
Guarantee 22
Installation Instructions for the Economic 24
Technical drawings 60
18
19
GB
Your Economic stove at a single glance
also give you the right advice about the flue tube to
which the stove must be connected. Connecting woodburning stoves by unqualified persons is prohibited, in
which case we cannot give any guarantee about proper
functioning of your Economic stove. Please bear the fire
safety in mind when installing the stove. See also page
24.
The wood-burning stove is suitable as an extra heat
source and does not replace your principal heating
device.
Usage early in autumn or late in winter
When the external and internal temperatures do
not differ much, a proper chimney draught is a real
challenge. You can help chimney draught get started
by burning some wood while keeping all air inlets
maximally open. An abundant air supply speeds up
quick heating which in turn increases the draught
in the chimney. Lighting up the stove with only a
little wood prevents smoke from streaming into the
room.
One of the Economic models
The Economic hearth is a combination of comfort and
efficient heat output. The stove has an outer cover and
an interior chamber which ensures the radiation of 70%
heat output through convection to the room, while the
remaining 30% of the heat is released through radiation
via the glass area. The integrated flue gas deflector makes
the flue gases circulate through the interior chamber
to increase the heat output of your stove. Though not
without sound, the 1 or 2 integrated ventilators draw in
cold air from underneath the stove and lead the air up via
the backside and blow it out again via the front side. The
velocity of the ventilators can be manually adjusted.
The hearth is equipped with an automatic thermostat
valve which regulates the air intake to your woodstove
via the ash pan. Open the valve completely when
lighting the stove. Once the stove has heated up, the
valve will close automatically to minimize the chance
of overheating provided that the other air inlets remain
closed. Please don’t forget to clean the ash pan regularly
to ensure optimum air supply.
Lighting the stove
The stove will become very hot when you light it and
will need at least two hours to cool off. Don’t touch the
stove without protection during firing and for two hours
after. Handle the stove always with a glove to avoid
getting serious burns.
Open the door

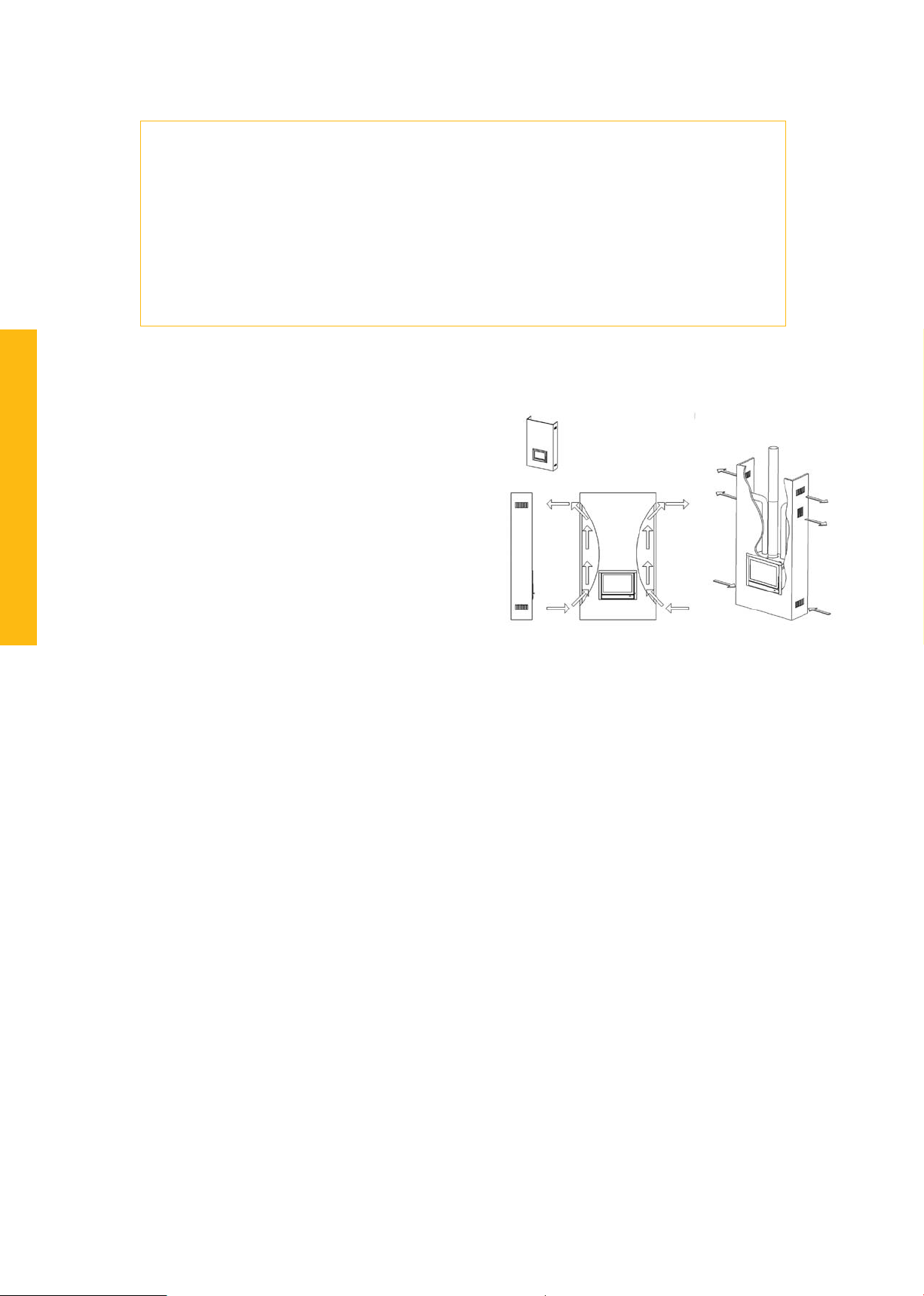

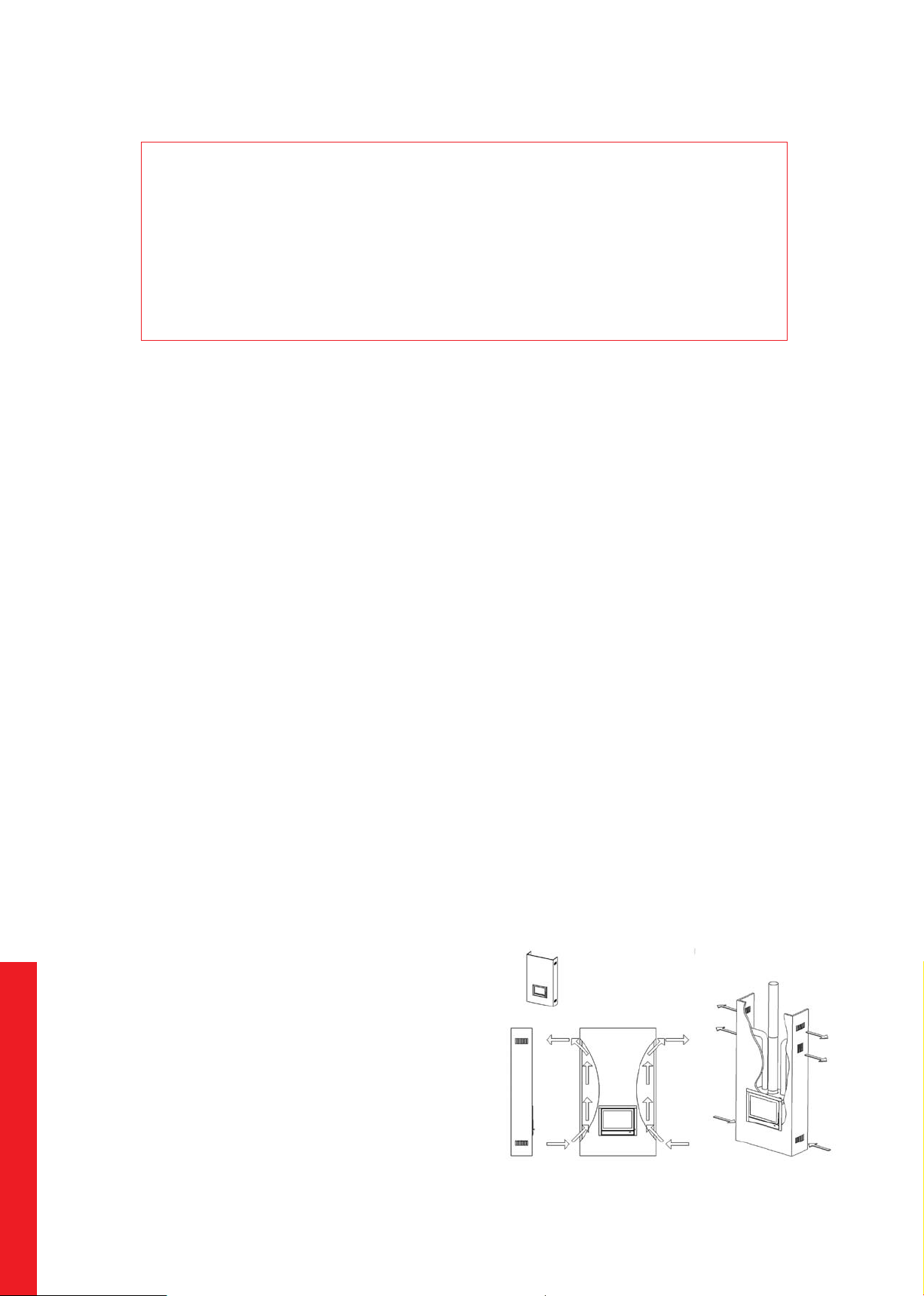

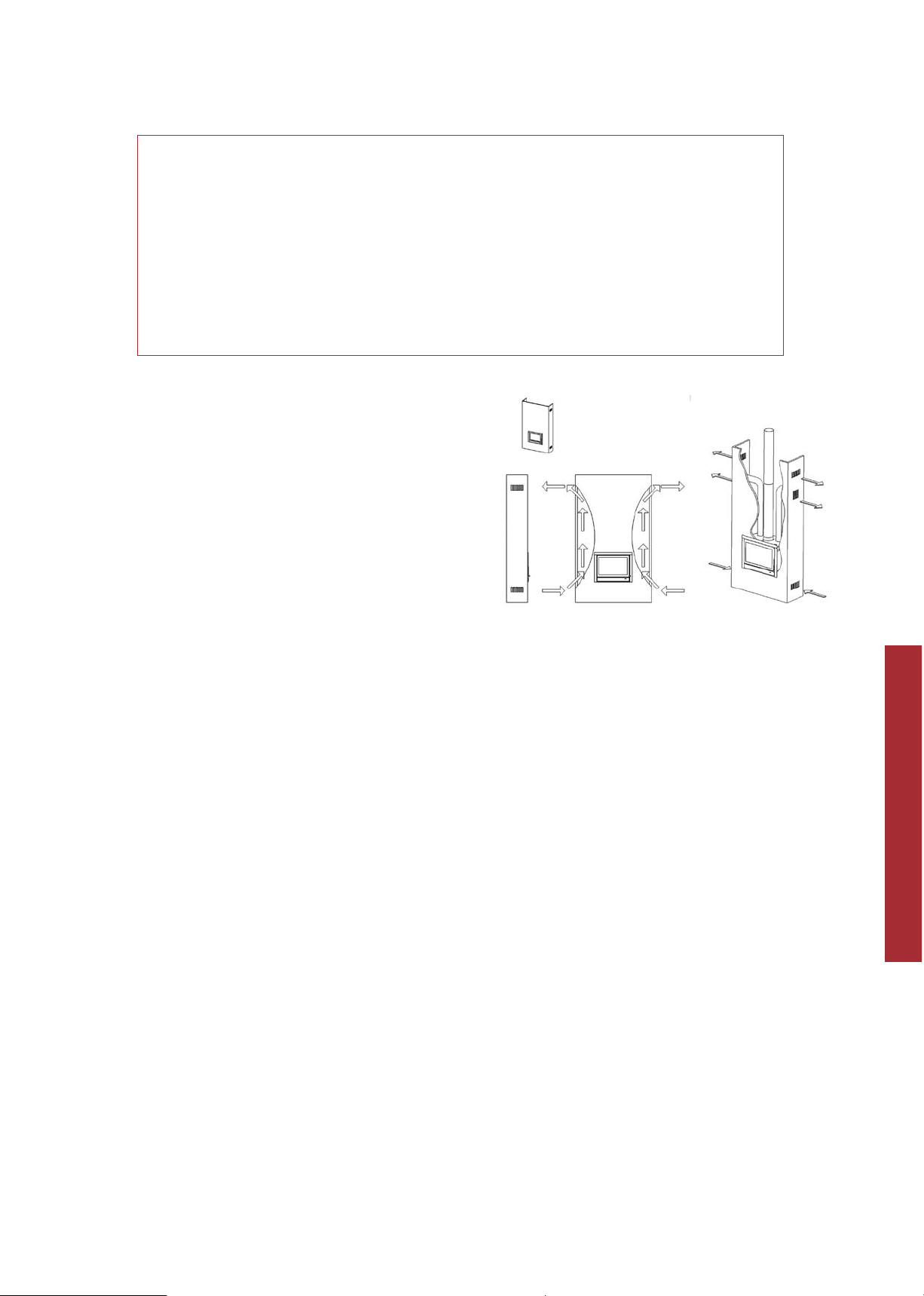

Installation
It is common practice for the dealer where you purchased
your Economic stove to also take care of installing it. If
this is not the case, please ensure that the installation
is done by a certified installer. A certified installer can
Loading...
