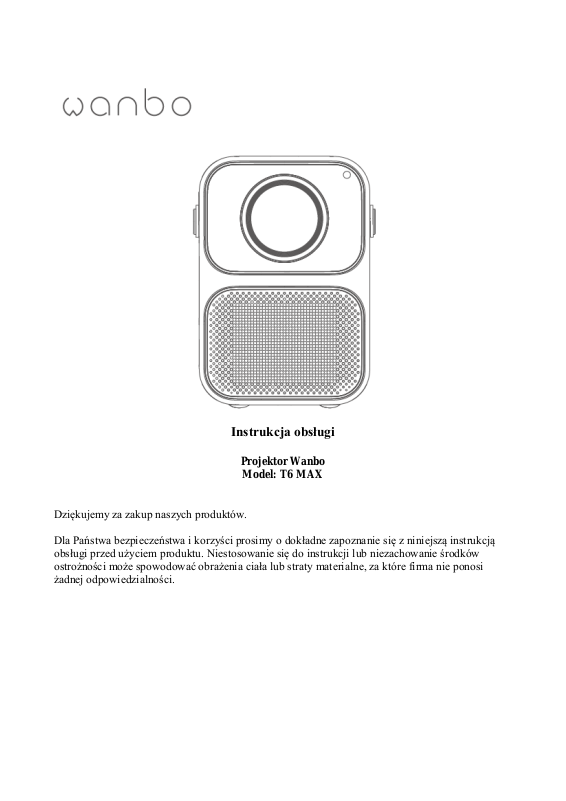

Wanbo T6 MAX User guide

Instrukcja obsługi

Projektor Wanbo

Model: T6 MAX

Dziękujemy za zakup naszych produktów.

Dla Państwa bezpieczeństwa i korzyści prosimy o dokładne zapoznanie się z niniejszą instrukcją
obsługi przed użyciem produktu. Niestosowanie się do instrukcji lub niezachowanie środków
ostrożności może spowodować obrażenia ciała lub straty materialne, za które firma nie ponosi
żadnej odpowiedzialności.

Środki ostrożności

Dla uzyskania najlepszych efektów, zaleca się używanie projektora w ciemnym pomieszczeniu.

1. Nie należy instalować projektora w miejscach, w których występuje bezpośrednie

oddziaływanie zimnej i ciepłej klimatyzacji, ponieważ duża wilgotność powietrza lub wysoka
temperatura mogą doprowadzić do uszkodzenia urządzenia.

2. Konieczne jest zapewnienie odpowiedniej wentylacji i nieblokowanie otworów wentylacyjnych,
aby zapobiec gromadzeniu się ciepła wewnątrz urządzenia.

3. Należy zapobiegać wpadaniu do urządzenia ciał obcych, np. gwoździ, skrawków papieru.
Zabronione jest wkładanie do urządzenia przedmiotów metalowych, takich jak drut żelazny czy

śrubokręt. W przypadku dostania się jakichkolwiek ciał obcych do wnętrza urządzenia należy
natychmiast wyłączyć zasilanie i zwrócić się do profesjonalnego technika w celu ich usunięcia.

4. Nie wolno wylewać żadnych płynów na urządzenie, aby uniknąć ryzyka porażenia prądem.

5. Do przenoszenia projektora używać miękkich materiałów opakowaniowych, aby chronić go
przed zadrapaniami czy wibracjami, pamiętając także o zainstalowaniu osłony obiektywu.

6. Miejsca w pobliżu otworów wentylacyjnych są nagrzane podczas używania, a także po jego
zakończeniu, dotknięcie ich ręką może spowodować poparzenie.

7. Aby chronić oczy przed uszkodzeniem, nie należy patrzeć bezpośrednio na włączony obiektyw.

Uwaga:

• Nie otwierać obudowy, aby zapobiec porażeniu prądem. Należy zwrócić się do

autoryzowanego serwisu w celu przeprowadzenia konserwacji, ponieważ w urządzeniu nie
znajdują się części do samodzielnej naprawy.

• Nie wystawiać urządzenia na działanie czynników atmosferycznych, takich jak deszcz lub

wilgoć, by zapobiec zwarciu i porażeniu prądem.

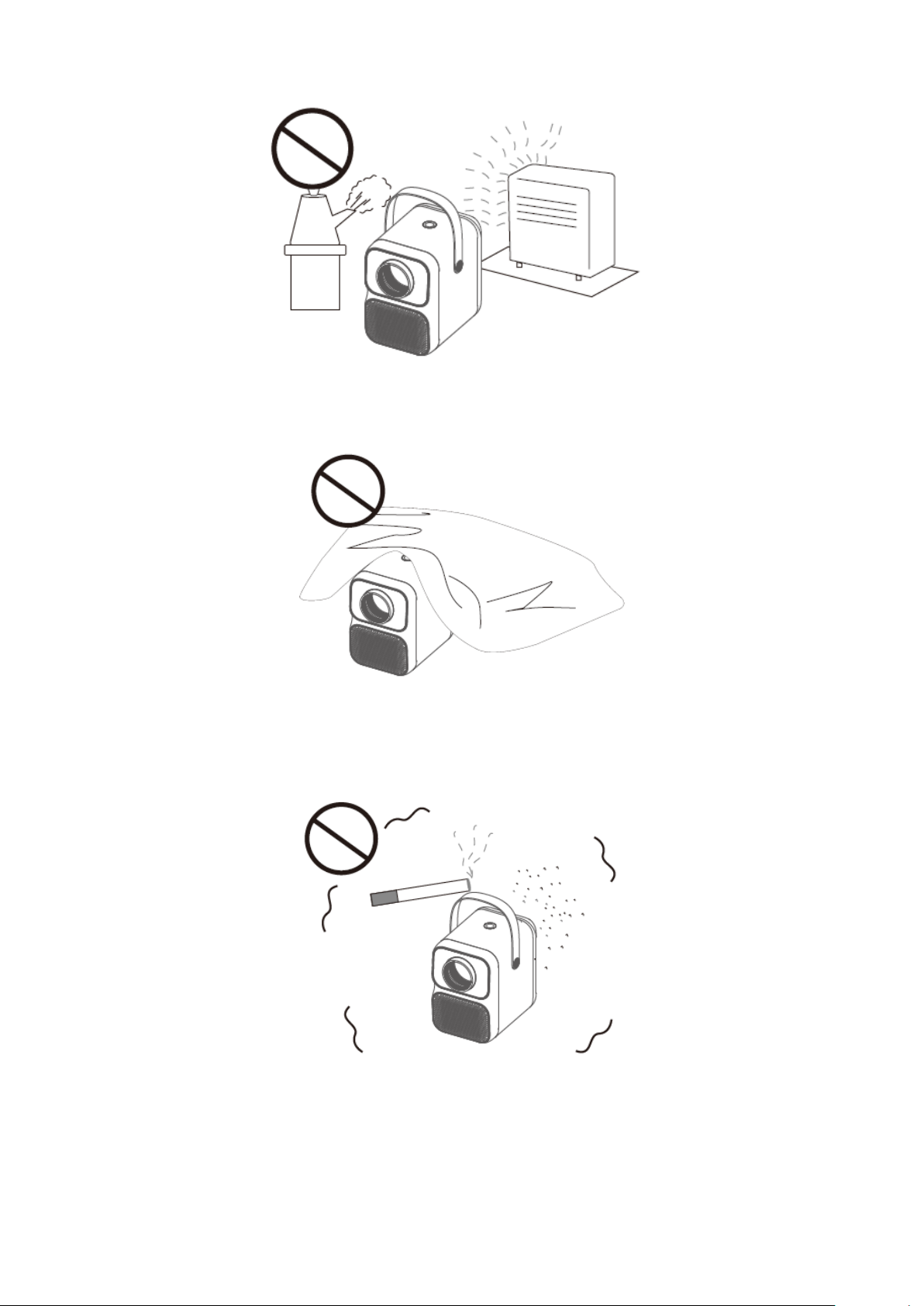

Ważne środki bezpieczeństwa

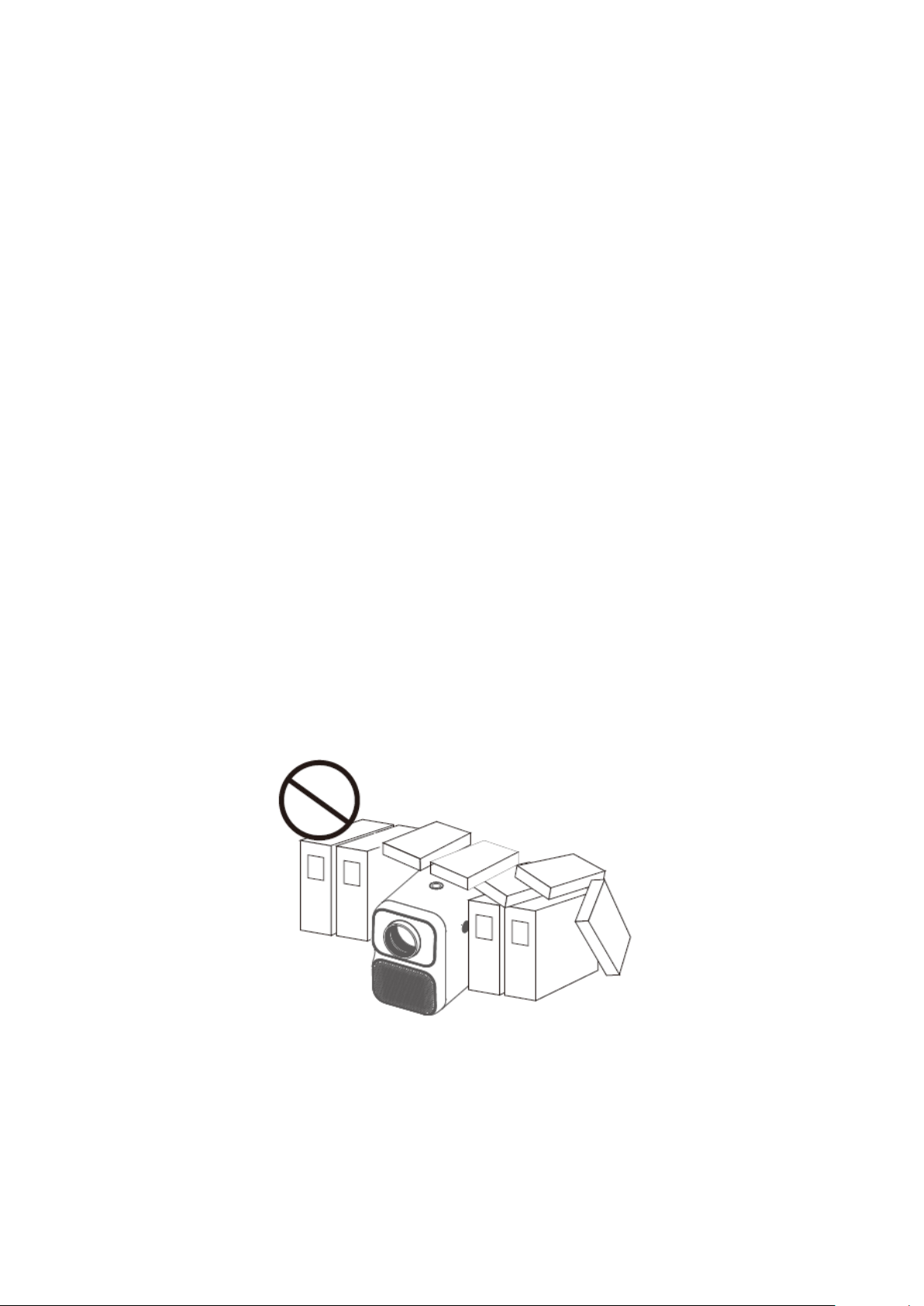

Nie instalować urządzenia w miejscach o słabej wentylacji.

Nie umieszczać projektora w gorących i wilgotnych pomieszczeniach.

Nie blokować otworu wentylacyjnego (wlotowego i wylotowego).

Nie instalować w miejscach zakurzonych i zadymionych.

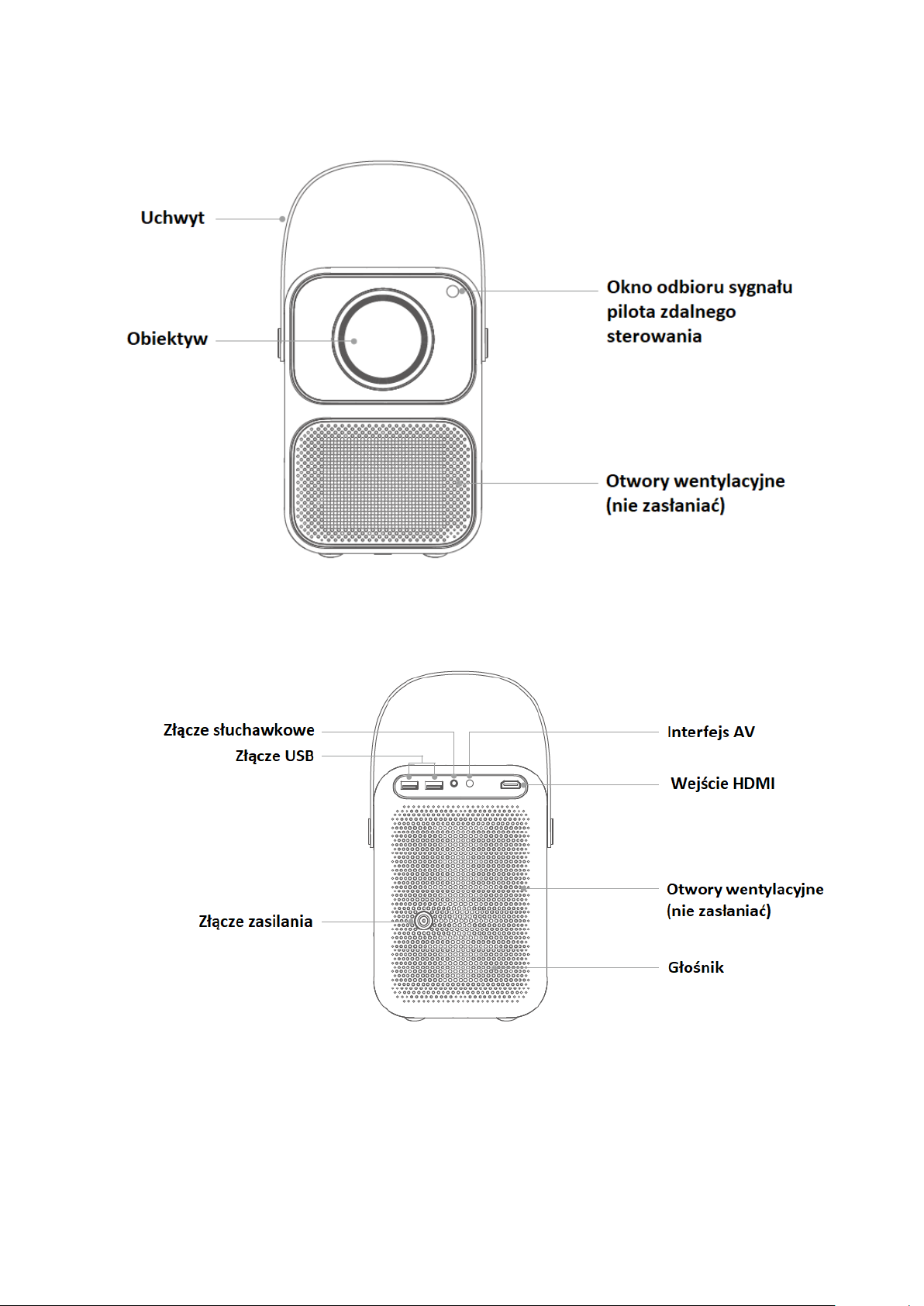

Nazwy części i funkcje projektora

Instalacja i regulacja

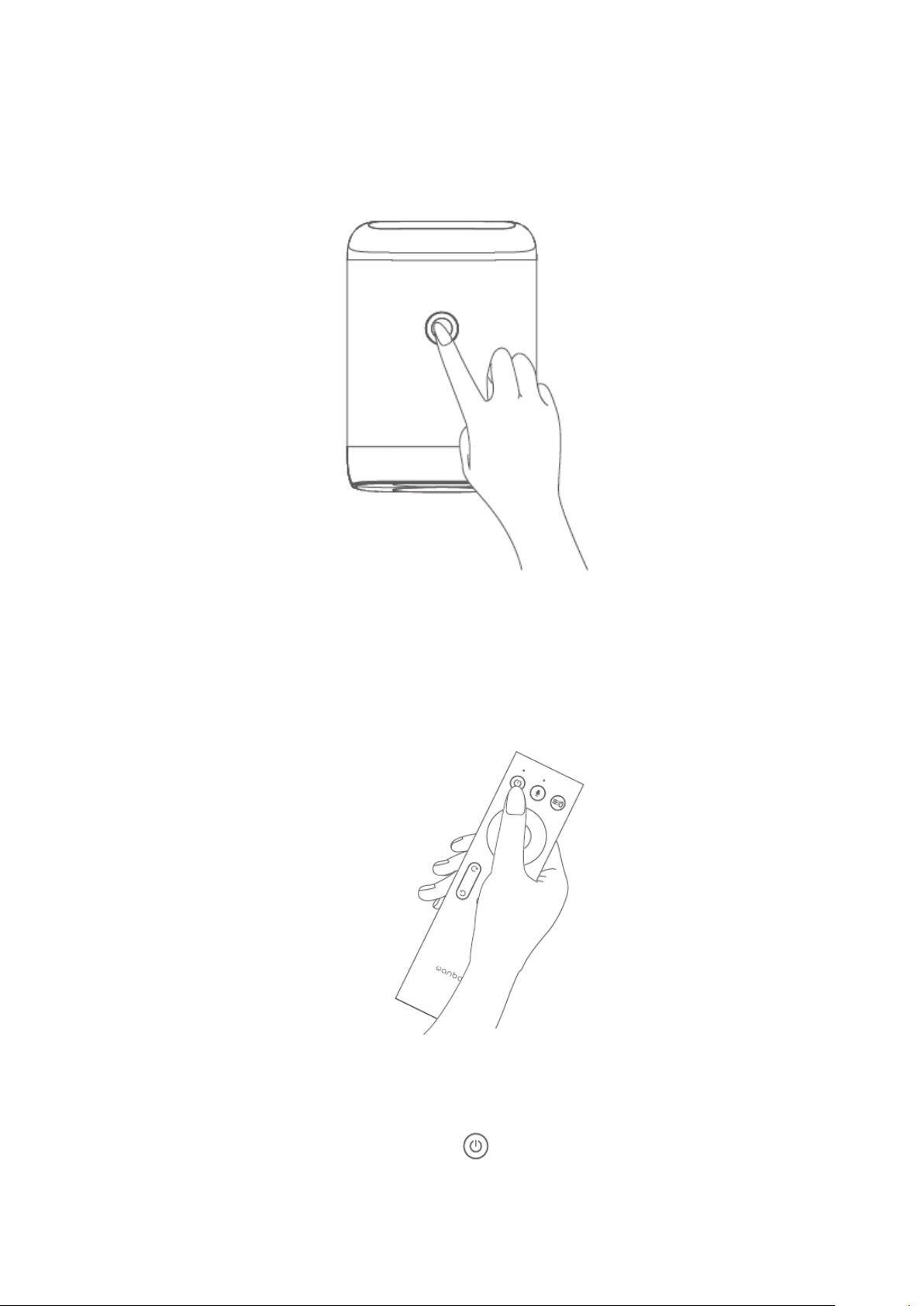

1. Włączanie i wyłączanie urządzenia

Metoda 1: nacisnąć przycisk zasilania na projektorze, aby go uruchomić.

Metoda 2: skierować pilot zdalnego sterowania w stronę projektora i nacisnąć przycisk zasilania,
aby go włączyć.

Krótko nacisnąć przycisk zasilania lub przycisk " " na pilocie, a po wyświetleniu okna z
monitem o wyłączeniu ponownie nacisnąć krótko przycisk zasilania lub przycisk zasilania na

pilocie.

2. Regulacja ostrości obrazu (ogniskowej)

Długość ogniskowej: gdy obraz jest rozmyty (patrz rysunek po prawej), należy wyregulować
ostrość obiektywu za pomocą przycisku " " " " na pilocie, aby uzyskać najlepszy efekt.

Podstawowe parametry

Nazwa

Projektor T6

Główny wyświetlacz

LCD

Źródło światła

C0B solid-state LED/

półprzewodnikowa

dioda LED

Głośnik

Inverted Stereo Box/
Tylny głośnik stereo

Tryb pracy

Pilot zdalnego
sterowania

Środowisko pracy

0º - 35º

Port wyjściowy

Wyjście audio dla
słuchawek

Port wejściowy

HDMI/USB/AV
Waga netto

1.945 kg

Wymiary

137*201*195 mm

Akcesoria

Instrukcja obsługi, pilot

zdalnego sterowania,

kabel zasilający,

zasilacz

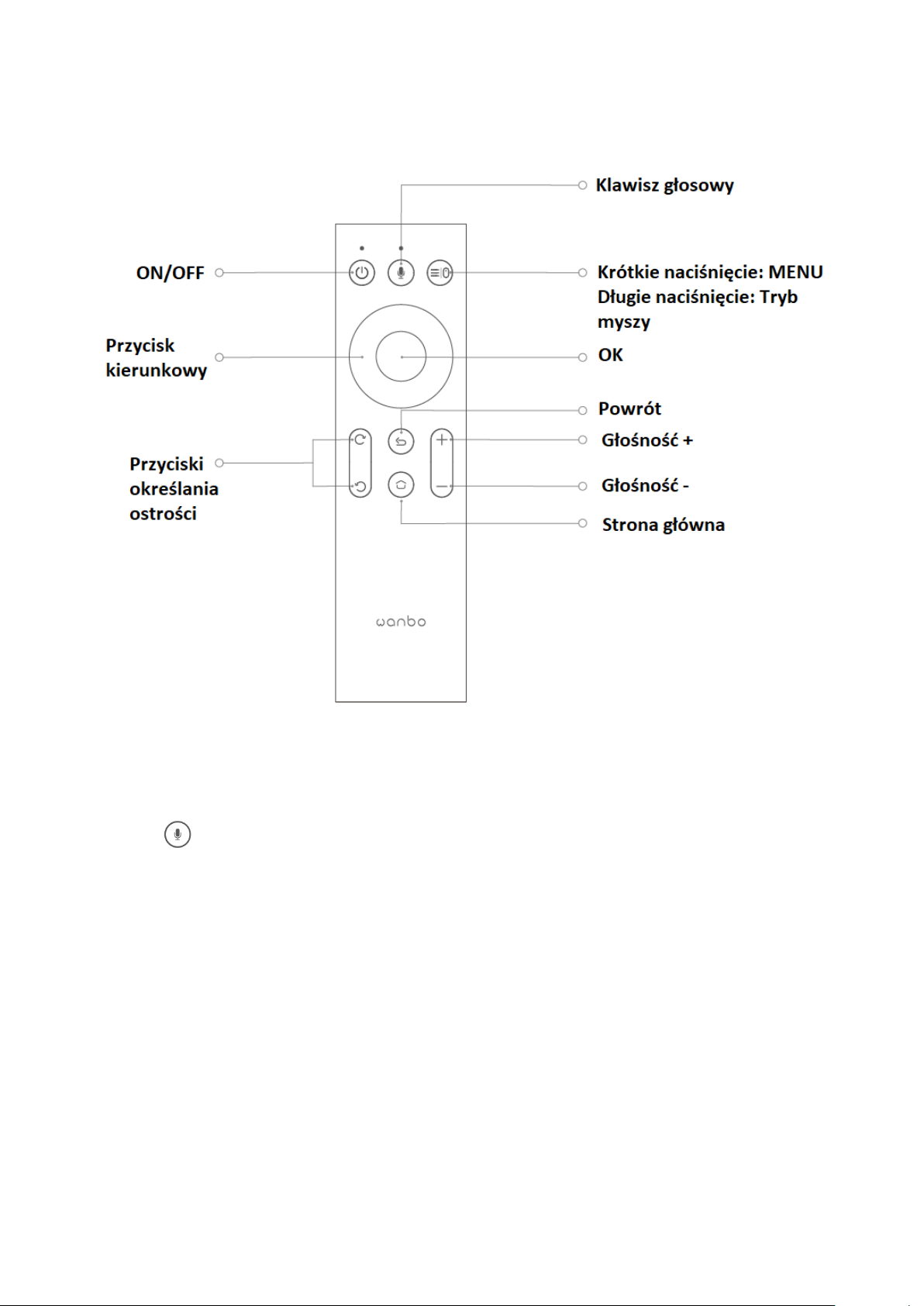

Pilot zdalnego sterowania

Przed pierwszy użyciem pilota głosowego wymagane jest sparowanie Bluetooth.

Nacisnąć na pilocie, aby zakończyć parowanie pilota głosowego przez Bluetooth zgodnie z

komunikatami systemowymi.

Telefon komórkowy z tym samym ekranem

Poniższe kroki pomogą synchronicznie wyświetlić zawartość telefonu komórkowego na ekranie
projektora za pośrednictwem bezprzewodowej sieci Wi-Fi i pozwolą cieszyć się dużym obrazem
(dotyczy wyłącznie inteligentnych urządzeń z systemem Android).
Wymagania sprzętowe: obsługa urządzeń iOS 6 i Android 5.3 Min. i nowszych.

iPhone

Obsługa urządzeń z systemem iOS 6 lub

nowszych.

Android

Wsparcie dla systemu Android 5.3 Min i

nowszych.

Instrukcje dla użytkowników urządzeń z systemem Android

1. Upewnić się, że telefon i projektor są podłączone do tej samej sieci Wi-Fi (dotyczy tylko
urządzeń z systemem Android).

2. Otworzyć aplikację "Eshare" projektora.

3. Wybierz urządzenie o tej samej nazwie z Eshare, aby zakończyć tworzenie kopii lustrzanej.

Instrukcje dla użytkowników urządzeń z systemem iOS

1. Upewnić się, że telefon i projektor są podłączone do tej samej sieci Wi-Fi (tylko dla iOS).

2. Otworzyć aplikację "Eshare" projektora.

3. Otworzyć "AirPlay"/"Mirror" w telefonie.

4. Wybierz urządzenie o tej samej nazwie z Eshare, aby zakończyć tworzenie kopii lustrzanej.

Stara wersja iOS

Nowa wersja iOS

Jak korzystać z tego samego ekranu na telefonie iPhone przy braku sieci Wi-Fi?

1. Jeśli nie ma sieci Wi-Fi, otworzyć sieć 4G w telefonie iPhone, a następnie hot spot Wi-Fi w
interfejsie "Ustawienia" telefonu.

2. Wybrać sieć Wi-Fi hot spot iPhone'a dla projektora.

3. Otworzyć aplikację "Eshare".

4. Otworzyć "Airplay"/ "Screen Mirror".

5. Znaleźć projektor i kliknąć.

Wyświetlanie zawartości telefonu komórkowego na projektorze

Jak przenieść zawartość telefonu komórkowego do projektora

Uwaga: zaletą funkcji push jest to, że nie ma ona wpływu na normalne korzystanie z telefonu
komórkowego.

1. Upewnić się, że telefon i projektor są podłączone do tej samej sieci Wi-Fi.

2. Otworzyć oprogramowanie wideo w telefonie komórkowym i znaleźć ikonę telewizora „w
czterech rogach” (zazwyczaj znajduje się ona w prawym górnym lub prawym dolnym rogu, każda
aplikacja ma inny wygląd ikony push).
Uwaga: nie wszystkie programy wideo mają funkcję "push".

3. Kliknąć ikonę, aby przesłać filmy do projektora. W tym samym czasie można wykonywać inne
operacje na telefonie, nie będzie to powodowało konfliktu.

Schemat niektórych ikon push.

Ustawianie źródła sygnału

Wejść do interfejsu ustawień na głównym ekranie i wybrać źródło sygnału wejściowego.
Wejść do kanału sygnału AV/HDMI, nacisnąć "OK", aby przełączyć źródło sygnału.

Uwaga:

Aby powrócić do poprzedniej funkcji, należy nacisnąć przycisk powrotu;
Aby powrócić do głównego interfejsu, nacisnąć przycisk ekranu głównego.

Format obsługiwanych dysków

Typ pliku

Obsługa formatu plików

Obraz

JPG/ PNG/ BMP/ GIF

Video

VP9/H.265/AVS2-P2/H.264/MPEG­4/WMV/AVS-P16/MPEG-2/MPEG­1/RealVideo 8/9/10

Audio

MP3/AAC/WMA/RM?FLAC/Ogg

Uwaga: określone czynności mogą być wykonywane w zależności od przeprowadzanej aktualizacji

produktu.

Odniesienie do odległości projekcji

Odległości projektowania (przy

statusie brak korekcji geometrii
obrazu/cal)

Długość ekranu * szerokość

(m)

Obiektyw ~ ekran (m)

42

0.93*0.53

1,37

56

1.33*0.75

1,96

66

1.55*0.87

2,28

86

1.86*1.05

2,73

100

2.21*1.25

3,25

120

2.66*1.49

3,91

150

3.32*1.87

4,88

170

3.76*2.12

5,53

200

4.43*2.49

6,51

250

5.54*3.11

8,14

Uwaga: rozmiar i odległość projekcji są obliczane na podstawie współczynnika projekcji, który
może się różnić i w zależności od stanu faktycznego.

Czyszczenie urządzenia

Przed przystąpieniem do czyszczenia należy upewnić się, że wtyczka zasilania jest odłączona.

Nie wolno używać pestycydów ani innych lotnych środków chemicznych do czyszczenia projektora
lub obiektywu. Nie należy dopuścić do długotrwałego kontaktu projektora z wyrobami gumowymi
lub winylowymi, gdyż spowoduje to uszkodzenie lub odklejenie jego powłoki.

Czyszczenie projektora

1. Przetrzeć urządzenie bawełnianą ściereczką, miękką i suchą. Większe zabrudzenia czyścić
miękką ściereczką nasączoną rozcieńczonym neutralnym detergentem, a następnie wytrzeć czystą i
suchą ściereczką. Należy zachować szczególną ostrożność w przypadku stosowania ściereczek z
włókien chemicznych.

2. Nie stosować rozcieńczalnika, benzenu ani innych rozpuszczalników, aby uniknąć uszkodzenia,
złuszczania się powłoki itp.

3. Do usuwania zanieczyszczeń z wnętrza otworów wentylacyjnych można użyć specjalnej szczotki
będącej na wyposażeniu standardowego odkurzacza. Nie używać odkurzacza bez odpowiedniej
szczotki, ani nie czyścić otworów wentylacyjnych za pomocą samej rury ssącej.

4. Aby uniknąć zarysowań, nie należy skrobać urządzenia paznokciami ani innymi twardymi

przedmiotami.

Czyszczenie obiektywu

1. Czyścić obiektyw w taki sam sposób, jak obiektyw aparatu fotograficznego: używać
profesjonalnych produktów do czyszczenia szyb, aby go nie uszkodzić.

Czyszczenie z kurzu otworów wentylacyjnych

1. Kurz w otworach wentylacyjnych uniemożliwia prawidłową wentylację i zwiększa temperaturę
wewnątrz urządzenia, co w konsekwencji spowoduje jego uszkodzenie.

2. Po wyłączeniu projektora należy odłączyć przewód zasilający.

3. Wyczyścić obudowę za pomocą szczotki odkurzacza.
Uwaga: nie należy używać odkurzacza bez zainstalowanej szczotki.

Zawartość substancji trujących i szkodliwych w poszczególnych elementach
urządzenia

Nazwa części

Niebezpieczne substancje

Ołów

(Pb)

Rtęć (Hg)

Kadm
(Cd)

Sześciowa
rtościowy

chrom
(Cr(VI))

Polibromo
wane
bifenyle
(PBB)

Polibromo
wane etery
difenylowe
(PBDE)

Obudowa

O O O O O

O

Elementy
optyczne

O O O O O

O

Płytka

obwodu

O O O O O

O

Wentylator

O O O O O

O

Inne
przewody

X O O O O

O

Pilot
zdalnego
sterowania

O O O O O

O

Źródło

zasilania

O O O O O

O

O: zawartość substancji niebezpiecznej we wszystkich materiałach jednorodnych składnika jest
poniżej limitów określonych w SJ/T11363-2006.

X: zawartość substancji niebezpiecznej przekracza wymagania graniczne określone w normie
SJ/T11363-2006 w co najmniej jednym jednorodnym materiale składnika. Komponenty oznaczone
symbolem "X" nie mają zamienników ze względu na globalne ograniczenia technologiczne. Montaż
obwodów drukowanych*: w tym płytki drukowane i ich komponenty, komponenty elektroniczne

itp.
