Wamsler MARS SATURN, RADIANT, PANORAMA ZÜRICH, LUXOR, COUNTRY User Instruction

1

LUXOR

COUNTRY - H

RONDO / RADIUSEOS

CALYPSO

PLUTO / JUPITER

Bedienungs- und Aufstellanleitung

Fireplace user instruction

Cheminée, mode d’emploi

Istruzioni per uso e installazione Kandalló használati útmutató

D

FR

I

GB

HU

COUNTRY

PANORAMA

ZÜRICH

RADIANT

MARS

SATURN

2

ACHTUNG

Bei Ersatzteilbestellungen die am Typschild des Gerätes eingetragene

Artikel-Nr./Article No. und Fertigungs-Nr./Serial No. angeben.

Vorwort

Sehr verehrter Kunde,

wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für

• Hohe Qualität durch Verwendung bester und bewährter Materialien

• Funktionssicherheit durch ausgereifte Technik, die streng nach

der europäischen Norm EN 13240 geprüft ist (Geräte sind für die Mehrfachbelegung geeignet)

• Lange Lebensdauer durch die robuste Bauweise

Damit Sie recht lange Freude an Ihrem neuen Kaminofen haben, sollten Sie die folgende Bedienungsanleitung studieren. Hierin finden Sie alles Wissenswerte sowie einige zusätzliche Tipps.

Inhaltsverzeichnis

Vorwort ................................................................................................................2

Inhaltsverzei

chnis ................................................................................................2

SICHERHEITSHINWEISE...................................................................................3

1. Bedienun

g ......................................................................................................5

1.1 Geräteauf

bau.................................................................................................5

1.2 Inbetriebnahme

..............................................................................................6

1.3 Außerbetriebnahme

.......................................................................................7

1.4 Hinweise z

um Heizen ....................................................................................7

1.5 Reinigung und Pflege

....................................................................................8

1.6 Störungsursachen, Behebung

.....................................................................11

2. Aufs

tellung...................................................................................................12

2.1 Vorschriften..................................................................................................12

2.2 Aufstellräume...............................................................................................12

2.3 Geräteabstände...........................................................................................12

2.4 Schornsteinanschluss..................................................................................13

3. Technisch

e Daten........................................................................................15

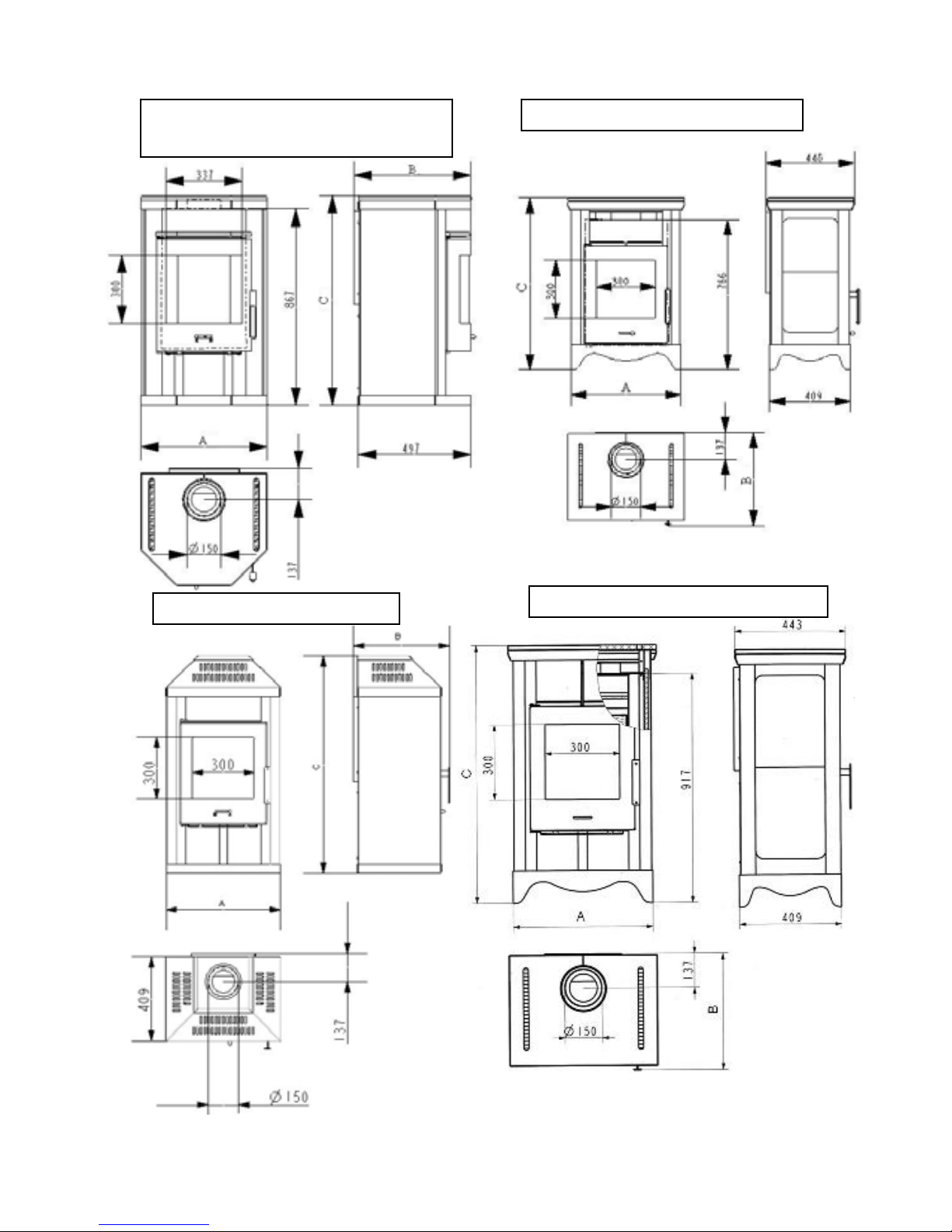

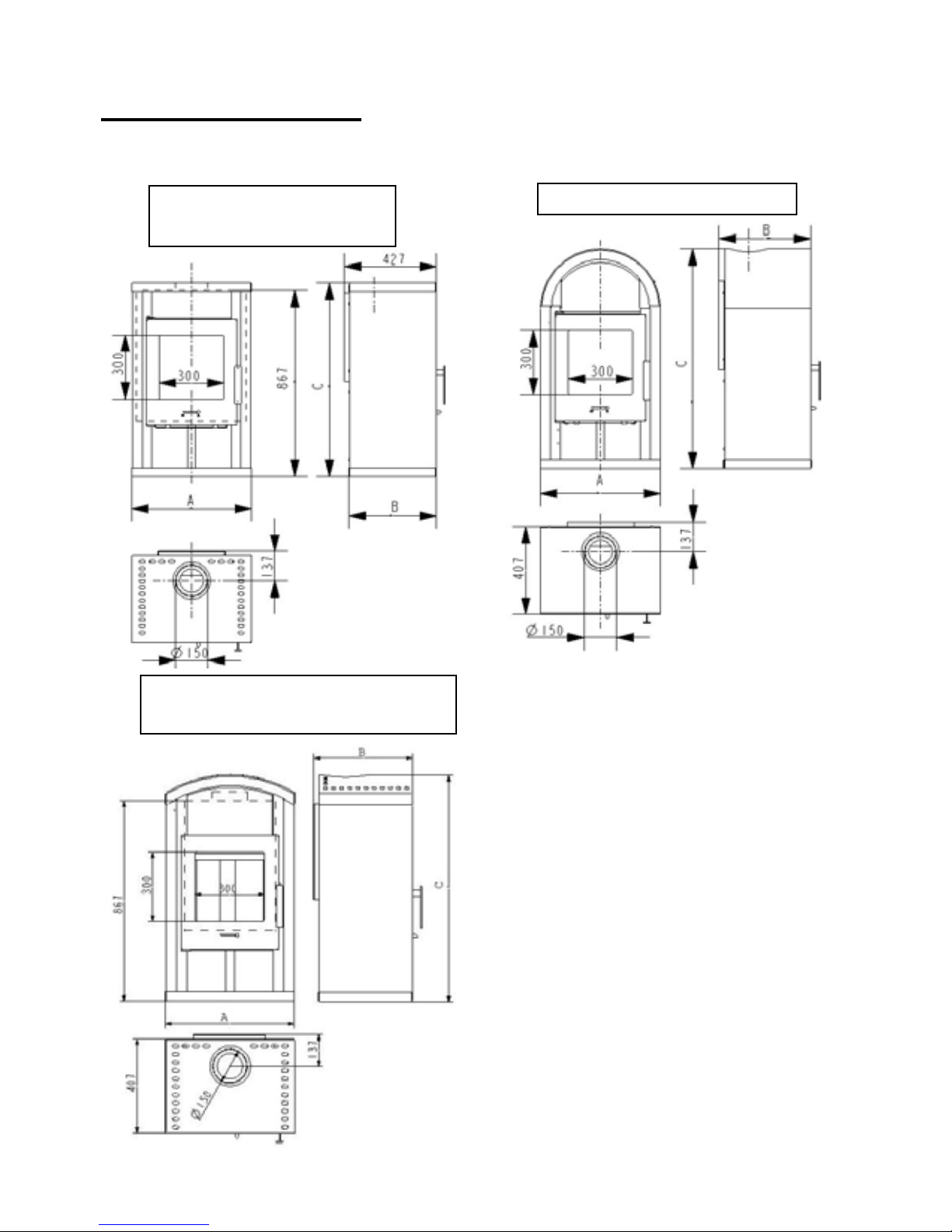

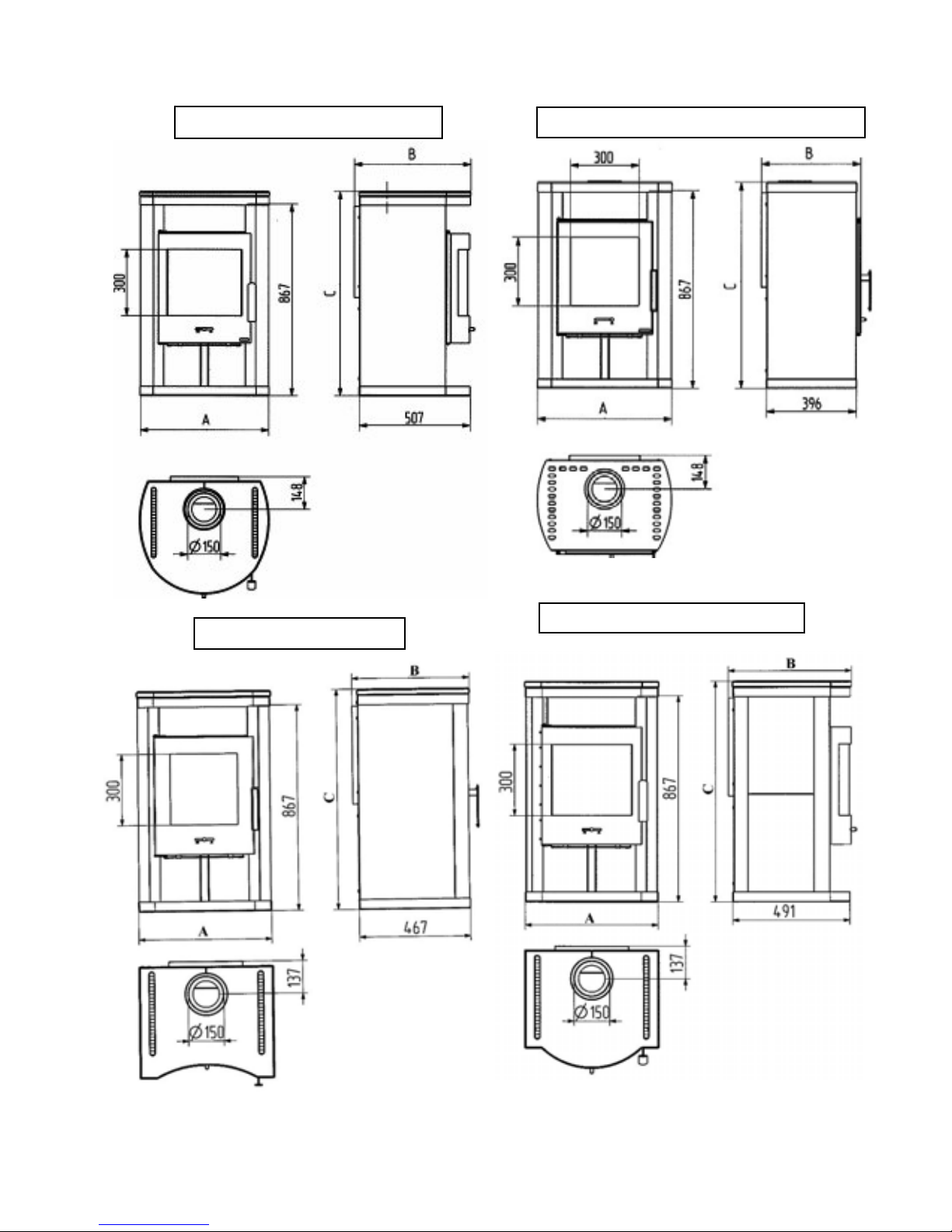

3.1 Maßzeichnungen

.........................................................................................15

3.2 Maße und Gewic

hte ....................................................................................18

3.3 Technische Daten

........................................................................................19

3.4 EG Konformitäts

erklärung ...........................................................................20

D

3

SICHERHEITSHINWEISE

1. Die Geräte sind nach DIN EN 13240 geprüft (Typenschild).

2. Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa-

len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.

3. Vor Erstinbetriebnahme und vor dem Schornsteinanschluss, die Bedienungsanleitung

gründlich durchlesen und den zuständigen Schornsteinfegermeister informieren.

4. Es wird empfohlen bei Aufstellung der Geräte saubere Baumwollhandschuhe zu tra-

gen, um Fingerabdrücke, die später schwierig zu entfernen sind, zu vermeiden.

5. Im Interesse der Luftreinhaltung und der sicheren Funktion des Gerätes sollten die in

der Bedienungsanleitung angegebenen max. Brennstoffaufgabemengen nicht überschritten werden und die Türen der Geräte geschlossen sein, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht.

6. Die Türen der Geräte müssen während des Betriebes immer geschlossen sein.

7. Die zugelassenen Brennstoffe sind:

- Naturbelassenes Scheitholz (bis max. 33cm Länge)

- Braunkohlebriketts (siehe zulässige Brennstoffe in der Bedienungsanleitung)

8. Keine flüssigen Anzündhilfen verwenden. Zum anzünden sollten spezielle Anzünder

oder Holzwolle verwendet werden.

9. Die Verbrennung von Abfällen, Feinhackschnitzeln, Rinden, Kohlegruß, Spanplatten-

resten, feuchtem und mit Holzschutzmitteln behandeltem Holz, Papier, Pappe o. ä. ist verboten.

10. Es ist darauf zu Achten, dass die Aufstellfläche ausreichend tragfähig ist. Bei unzurei-

chender Tragfähigkeit müssen geeignete Maßnahmen (z.B. Platte zur Lastenverteilung) getroffen werden.

11. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kom-

men. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.

12. Die Bedienelemente und die Einstelleinrichtungen sind entsprechend der Bedienungs-

anleitung einzustellen. Bitte benutzen Sie bei heißem Gerät die Hilfswerkzeuge oder einen Schutzhandschuhe zur Bedienung.

13. Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem

Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Heiztür zum nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, dass heißt, es dürfen keine Flammen mehr sichtbar sein.

14. Im Warmhaltefach und auf dem Gerät keine brennbaren Gegenstände abstellen.

D

4

15. Im Heizbetrieb können alle Oberflächen und besonders die Sichtscheiben sowie die

Griffe und Bedieneinrichtungen sehr heiß werden. Machen sie Kinder und Jugendliche, Ältere Menschen und Tiere auf diese Gefahren aufmerksam, und halten sie sie während des Heizbetriebes von der Feuerstätte fern. Verwenden Sie zur Bedienung den beigelegten Schutzhandschuh oder das Hilfswerkzeug. Kinder und Jugendliche unter 16 Jahren dürfen den Ofen ohne Aufsicht Erziehungsberechtigter nicht bedienen.

16. Es ist darauf zu achten, dass der Aschekasten immer bis Anschlag eingeschoben ist

und besonders darauf zu achten, dass keine heiße Asche entsorgt wird (Brandgefahr).

17. In der Übergangszeit kann es zu Störungen des Schornsteinzuges kommen, so dass

die Abgase nicht vollständig abgezogen werden. Die Feuerstätte ist dann mit einer geringen Brennstoffmenge, am besten mit Holzspäne/-Wolle zu befüllen und unter Kontrolle in Betrieb zu nehmen, um den Schornsteinzug zu stabilisieren. Der Rost sollte sauber sein.

18. Nach jeder Heizperiode ist es angebracht, die Geräte durch einen Fachmann kontrol-

lieren zu lassen. Ebenfalls sollte eine gründliche Reinigung der Abgaswege und der Abgasrohre erfolgen.

19. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden

sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden.

20. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear-

beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.

21. Da der Festbrennstoff-Ofen/Herd die zur Verbrennung benötigte Luft dem Aufstel-

lungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden (min. 150cm²).

22. Es ist darauf zu achten, dass die Abstände zu brennbaren Bauteilen und Materialien -

seitlich, vorne und hinten- eingehalten werden. Diese Abstände entnehmen Sie der Bedienungsanleitung oder dem Typenschild.

23. Die Feuerstätte darf nicht verändert werden, ansonsten verlieren Sie die Zulassung.

24. Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehr-

fachbelegung 5m liegt, ist unzulässig. An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei bis drei weitere Feuerstätten angeschlossen sein.

25. Bei einem Schornsteinbrand verschließen Sie sofort alle Öffnungen am Gerät und

verständigen sie die Feuerwehr. Versuchen sie auf keinen Fall selbst zu löschen. Danach unbedingt den Schornstein vom Fachmann überprüfen lassen.

26. Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist

dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.

27. Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbände-

rungen normal und kein Grund zur Reklamation.

5

1. Bedienung

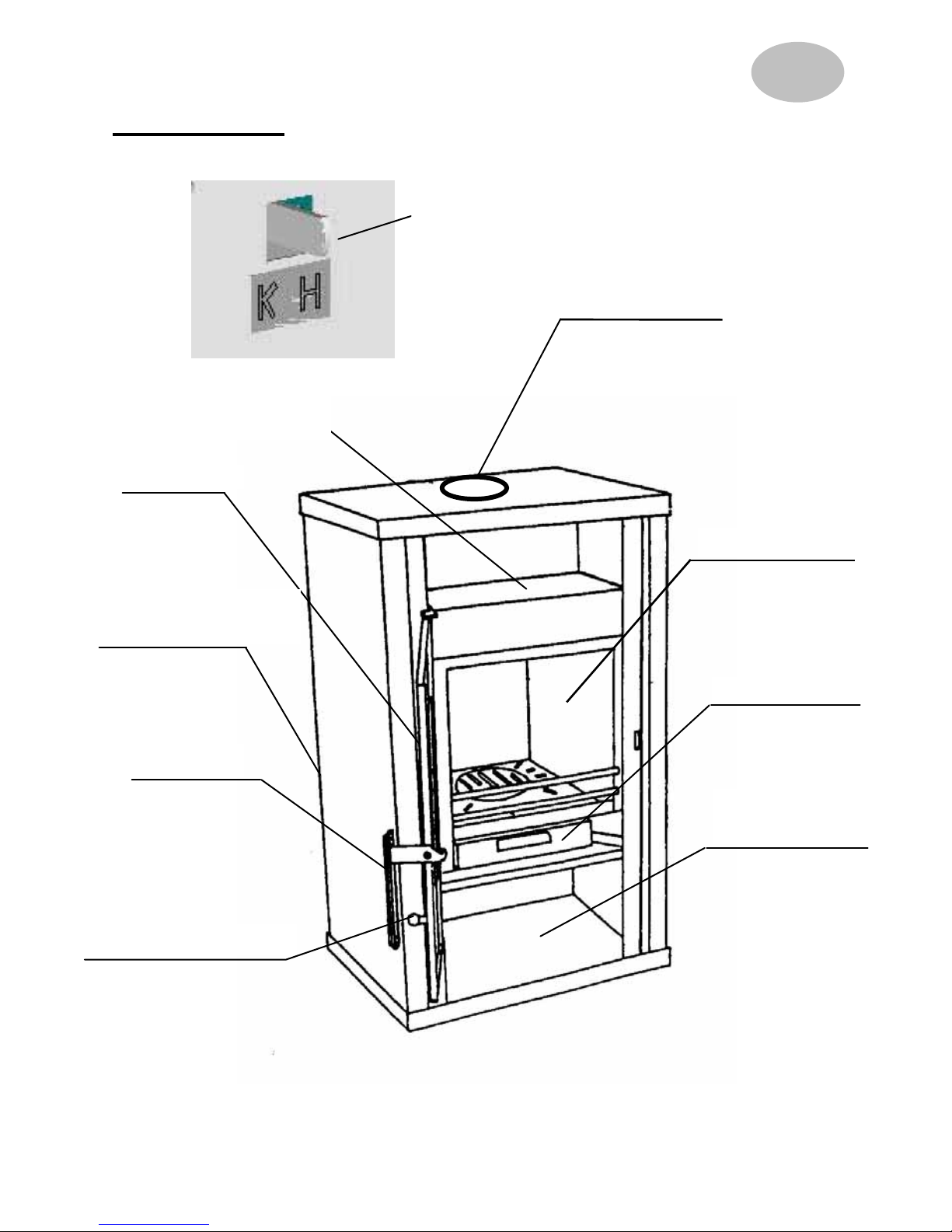

1.1 Geräteaufbau

Abgasstutzen

Ausmauerung

Fülltür

Türgriff

Lagerfach für Brennmaterial

Wärmefach

Aschenkasten

Primärluftschieber

Typschild an der Rückwand

Bild 1

Brennstoffwähler an der Rückwand

6

1.2 Inbetriebnahme

Brennstoffe Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstoffen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20% und Braunkohlenbriketts. Bei den Geräten ist der Sekundärluftschieber (Brennstoffwähler) an der Rückseite montiert. Bei Holz, Sekundärluftschieber (Brennstoffwähler) auf Stellung 2 „H“ stellen, bei Kohle auf Stellung 1 „K“ stellen.

Brennstoffart Heizwert ca. kJ/kg

Braunkohlebriketts Hartholz Weichholz

19.500

15.900

11.500

Nicht zulässige Brennstoffe sind z.B.: Die Verbrennung von Abfällen, Feinhackschnitzeln, Pellets, Rinden, Spanplattenresten, Kohlegruß, feuchtem oder mit Holzschutzmitteln behandeltem Holz, Papier und Pappe o. ä. ist verboten. Zum Anzünden sollte Holzwolle oder Grillanzünder verwendet werden. Keine flüssigen Anzündhilfen verwenden!

Achtung! Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.

Mit dem Primärluftschieber können Sie die Nennwärmeleistung einstellen. Es dürfen nur die Einstellungen getätigt und Brennstoffmengen aufge-

geben werden, die Ihrem zugelassenen bzw. gekauften Gerät entspre chen (Typenschild).

Verbrennungslufteinstellung:

Die Schiebereinstellungen müssen immer in der Mitte der Bezeichnungen liegen.

Primärluftschieber

Stellung

Brennstoff

6,5 kW

Brenn-

stoffwähler

Stellung

Brenn-

dauer

Anheizen

A H

-

Scheitholz

Nennwärmeleistung

H H ca. 0,75 h

Braunkohlebrikett

Nennwärmeleistung

A K ca. 1 h

Außerbetriebnahme

H K

-

Tabelle 1

7

Füllmengen / Anzünden:

6,5 kW NWL Scheitholz max. 1,5 kg, ca. 2-3 kleine

Scheite pro Füllung, bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max. 33cm, Durchmesser Ø 5 - 12 cm, Rundlinge spalten, NWL Braunkohlebrikett max. 1,7 kg (ca. 2 Stk.) auf Grundglut auf legen Holzbrikett nach DIN 51731 max. 1,2 kg, evtl. Zerkleinern

Erstes Anheizen

• Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über dem Feuerraum (Bild 6) herauszunehmen und evtl. Aufkleber auf der Sichtscheibe rückstandsfrei zu entfernen.

Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist dazu ein isolierter Schutzhandschuh zu benutzen. Den Primärluftschieber und Brennstoffwähler (Bild 3+4) entsprechend der Tabelle 1 einstellen. Kohleanzünder oder Holzwolle auf den Rost legen, darüber Holzspäne geben. Darauf erst ein kleineres, dann größeres Holz geben, anzünden und Heiztür wieder verschließen. Wenn das Feuer lebhaft brennt und eine ausreichende Grundglut vorhanden ist erneut Brennstoff aufgeben. Danach den Primärluftschieber entsprechend der Tabelle 1 „Verbrennungslufteinstellung“ einstellen. Das erste Anheizen sollte „sanft” verlaufen, mit geringer Menge Brennmaterial, damit sich die Ofenteile an die Hitze gewöhnen können. Beim ersten Anheizen könnte es zu Rauchentwicklung und Geruchsbelästigung kommen. Unbedingt für gute Raumbelüftung sorgen (Fenster und Türen öffnen) und mindestens eine Stunde auf max. Nennwärmeleistung heizen. Sollte beim ersten Heizvorgang die max. Temperatur nicht erreicht werden, so können diese Erscheinungen auch später noch auftreten.

Den Brennstoff nicht in den Brennraum einwerfen, sondern einlegen, da sonst die Ausmauerung beschädigt werden kann.

Achtung! Beim Öffnen der Heiztür kann es bei Fehlbedienung oder bei nicht ausreichendem Schornsteinzug zu Rauchaustritt kommen. Es ist unbedingt zu beachten, dass die Heiztür nur langsam, zuerst einen Spalt und nach ein paar Sekunden ganz geöffnet werden darf. Außerdem soll vor dem Öffnen der Tür zum Nachlegen von Brennstoff nur noch das Glutbett im Brennraum vorhanden sein, das heißt, es dürfen keine Flammen mehr sichtbar sein.

1.3 Außerbetriebnahme

Türen schließen, Primärluftschieber in geschlossene – Stellung bringen. Restglut ausbrennen und Ofen abkühlen lassen. Feuerraum und Aschenkasten bei kaltem Gerät reinigen und entleeren (siehe 1.5)!

1.4 Hinweise zum Heizen

Der Kaminofen darf nur mit geschlossener Fülltür (Heiztür) betrieben werden.

8

Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten). Eine abgestimmt zugeführte Sekundärluft (Bild 4) sorgt für die Nachverbrennung der im Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. Dies bedeutet eine rauch- und russarme Verbrennung zur Schonung der Umwelt. Sollten Sie Ihren Ofen in der Übergangszeit in Betrieb nehmen, dann prüfen Sie vorher den Schornsteinzug, da dieser bei hohen Außentemperaturen sehr gering sein kann. Zu diesem Zweck halten Sie ein brennendes Zündholz in die ein wenig geöffnete Heiztür. Wenn die Flamme nicht deutlich angesaugt wird, ist zunächst ein sogenanntes Lockfeuer zu erzeugen. Hierzu wird kurzzeitig Holzspäne/-Wolle im Ofen oder in der Reinigungsöffnung des Schornsteins entzündet. Der Rost (Bild 5) sollte vor jeder Brennstoffaufgabe gereinigt bzw. gerüttelt werden (wenn vorhanden), um eine gute Verbrennungsluftzufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig im kalten Zustand zu entleeren (Bild 5). Bei noch heißem Gerät beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbrennungsrückstände in die Mülltonne gelangen.

Es ist darauf zu achten, dass der Aschenkasten immer bis Anschlag eingeschoben wird.

Achtung ! Im Interesse der Luftreinhaltung und dem Ofen sollten die angegebenen max. Brennstoffaufgabemengen nicht überschritten werden, da sonst die Gefahr des Überheizens besteht, was zu Beschädigungen am Gerät führen kann. Beschädigungen solcher Art, unterliegen nicht der Garantiepflicht. Eine reduzierte Heizleistung sollte nur durch Verringerung der Aufgabemenge und nicht durch Reduzierung der Primärluft erfolgen.

1.5 Reinigung und Pflege

Mit richtigem Betrieb/Bedienung und guter Pflege/Wartung erhöhen Sie die Wertstabilität und Lebensdauer Ihrer Geräte. Sie sparen wertvollen Ressourcen und schonen unsere Umwelt und Ihren Geldbeutel. Zur Reinigung, ist die Umlenkplatte (Bild 6 Nr.

2) nach vorne zu ziehen. Dadurch kann der Abgasweg von innen, oder wenn das Abgasrohr entfernt wird, von oben gereinigt werden. Die Umlenkplatte (Bild 6 Nr. 2) ist nach dem Reinigen wieder ganz nach hinten zu schieben.

Achtung : Nach jeder Heizperiode ist es angebracht, den Ofen gründlich zu kontrollieren. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechtzeitig unter Angabe der Artikel-Nr. und der F.-Nr. (siehe Typschild) an Ihren Fachhändler.

Reinigen Sie Ihre Sichtscheibe vor der ersten Benutzung mit einem feuchten sauberen Tuch. Verreiben Sie danach einige Tropfen eines Pflegemittels für Glaskeramik Scheiben mit einem Küchenpapier auf beiden Seiten der Scheibe. Nach dem Nachwischen und Trockenpolieren ist die hochwertige Oberfläche mit einem unsichtbaren Film überzogen, dieser hilft die Scheibe sauber zu halten und erleichtert bei regelmäßiger Wiederholung die Reinigung.

9

Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar.

Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flächen

ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit klarem Wasser, vorsichtig und mit einem leicht befeuchteten weichen Tuch gereinigt werden (nicht scheuern). Vorab an einer nicht sichtbaren Stelle das Lackverhalten testen. Bei pulverbeschichteten Flächen kann in besonderen Fällen vorher mit Seifenlauge oder etwas Geschirrspülmittel behandelt und dann leicht trocken gerieben werden.

Pflege von Keramik- und Glasverkleidungsteilen: Schmutz und Fett kann mit Seife und Wasser entfernt werden.

Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur Reklamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nassschleifpapier (Körnung 240) entfernt werden.

Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel, aggressive oder kratzende Reinigungsmittel verwenden!

Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicearbeiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb

(Heizungs- oder Luftheizungsbau) durchgeführt werden. Bei unsachgemäßen Eingriffen erlöschen Gewährleistung und Garantie.

Holztrocknung und -Lagerung Holz braucht

Zeit zum Austrocknen. Lufttrocken ist es bei richtiger Lagerung nach ca.

2 – 3 Jahren. Dazu einige Hinweise:

- Sie sollten das Holz gebrauchsfertig zersägt und gespalten lagern. Dadurch ist eine

rasche Trocknung gewährleistet, denn kleinere Holzstücke trocknen besser als Meterspalten.

- Ihr Scheitholz sollten Sie an einer belüfteten, möglichst sonnigen Stelle regenge-

schützt aufschichten (idealer weise Südseite).

- Lassen Sie zwischen den einzelnen Holzstössen eine Handbreite Abstand, damit

die entströmende Luft die entweichende Feuchtigkeit mitnehmen kann.

- Decken Sie Ihren Holzstoss keinesfalls mit Plastikfolie ab, sie lässt die Feuchtigkeit

nicht entweichen.

- Stapeln Sie frisches Holz nicht im Keller, da es dort wegen der geringen Luftbewe-

gung eher fault, statt trocknet.

- Lagern Sie nur bereits trockenes Holz in trockenen Kellerräumen.

10

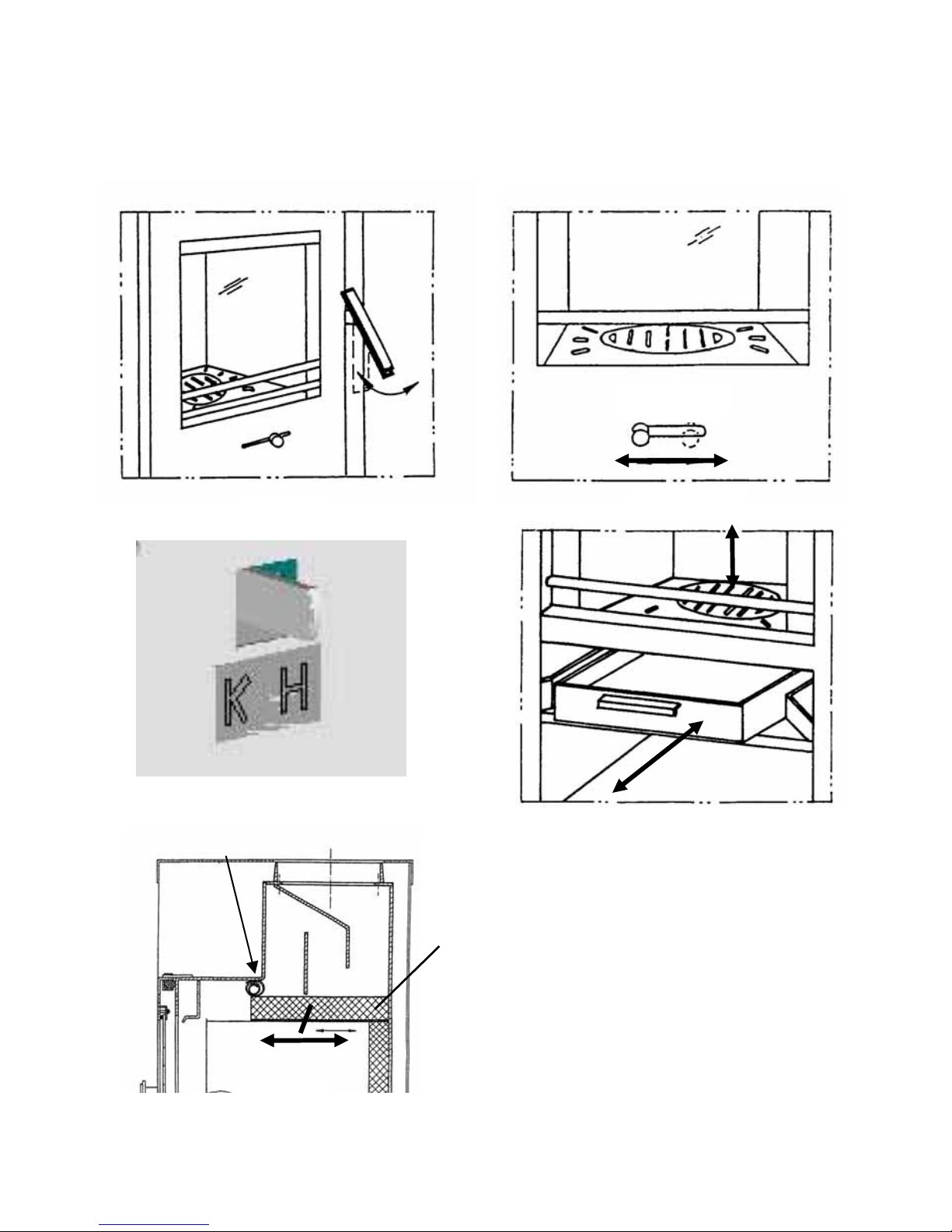

Transportsicherung

Karton

pap

ier entfernen

H A

Bild 2

Bild 3

Bild 4

Bild 5

Bild 6

2

11

1.6 Störungsursachen, Behebung

Maßnahmen bei Schornsteinbrand

Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z. B. zu

feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem

Schornsteinbrand kommen. Schließen sie in so einem Fall die Verbrennungsluft

an der Feuerstätte und rufen Sie die Feuerwehr.

Niemals selber versuchen mit Wasser zu löschen.

Art der Störung mögliche Ursache Behebung

Geruchbildung: Austrocknung der angewen-

deten Schutzfarbe. Verdampfung von Ölresten

Den Ofen entsprechend der Bedienungsanleitung mehrere Stunden in Kleinstellung betreiben. Danach für mehrere Stunden auf maximale Leistung heizen.

Zu geringe Wärmeabgabe:

• Geräteleistung zu klein gewählt.

• Zu geringer Schorn- steinzug

• Zu langes und undichtes Abgasrohr

• Undichtheiten an der Glas-/Heiz-/Aschentür

• Verbrennung von zu feuchtem Holz

• Lassen Sie Ihren Wärmebedarf vom Fachmann kontrollieren.

• Der erforderliche Schornsteinzug muss mind. 12 Pa und darf kurzzeitig max. 18 Pa haben. Kontrollieren Sie Ihren Schornstein auf Dichtheit. Die Türen anderer an diesen Schornstein angeschlossenen Feuerstätten dicht verschließen. Vor allem auf undichte Schornstein- bzw. Reinigungsverschlüsse achten. Eventuell mit senkrechter Anlaufstrecke anschließen.

• Die gesamten Abgasrohrverbindungenen müssen gut abgedichtet sein und feuerfest gedämmt werden.

• Dichtung kontrollieren, Türen gut verschließen. Eventuell Dichtschnur erneuern lassen.

• Nur gut getrocknetes Holz verwenden.

12

2. Aufstellung

2.1 Vorschriften

Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. Zur korrekten Funktion Ihres Gerätes muss der Schornstein, an den Sie das Gerät anschließen wollen, in einwandfreiem Zustand sein.

2.2 Aufstellräume

Da der Kaminofen die zur Verbrennung benötigte Luft dem Aufstellungsraum entnimmt, ist dafür zu sorgen, dass über die Undichtheiten der Fenster oder Außentüren stets genügend Luft nachströmt. Man kann davon ausgehen, dass dieser durch ein Raumvolumen von mind. 4m³ je kW Nennwärmeleistung gewährleistet ist. Ist das Volumen geringer, kann über Lüftungsöffnungen ein Verbrennungsluftverbund mit anderen Räumen hergestellt werden (min. 150cm²).

2.3 Geräteabstände

Alle brennbaren Bauteile, Möbel oder auch z.B. Dekostoffe in der näheren Umgebung des Ofens sind gegen Hitzeeinwirkung zu schützen.

Einrichtungsgegenstände im Strahlungsbereich

Im Sichtbereich (Strahlungsbereich) des Feuers muss zu brennbaren Bauteilen, Möbel oder auch z.B. zu Dekostoffen ein Abstand von mindestens 100 cm (A), gemessen ab Vorderkante Feuerraumöffnung eingehalten werden. Der Sicherheitsabstand reduziert sich auf 50 cm (B), wenn ein belüfteter Strahlungsschutz vor das zu schützende Bauteil montiert wird (Beispiel siehe Abb. 8)

Einrichtungsgegenstände außerhalb des Strahlungsbereichs

Die Stellwände seitlich und hinter dem Gerät dürfen nicht aus brennbaren Baustoffen hergestellt, oder mit brennbaren Baustoffen verkleidet sein, sofern ein Abstand von seitlich 30 cm und hinten 20 cm unterschritten wird. Der Seitenabstand zu Möbelteilen aus Holz oder Kunststoff muss ebenfalls 30 cm betragen (siehe Abb. 9).

Bild 8

Bild 9

30cm 30cm

13

Boden unter und vor dem Ofen Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.

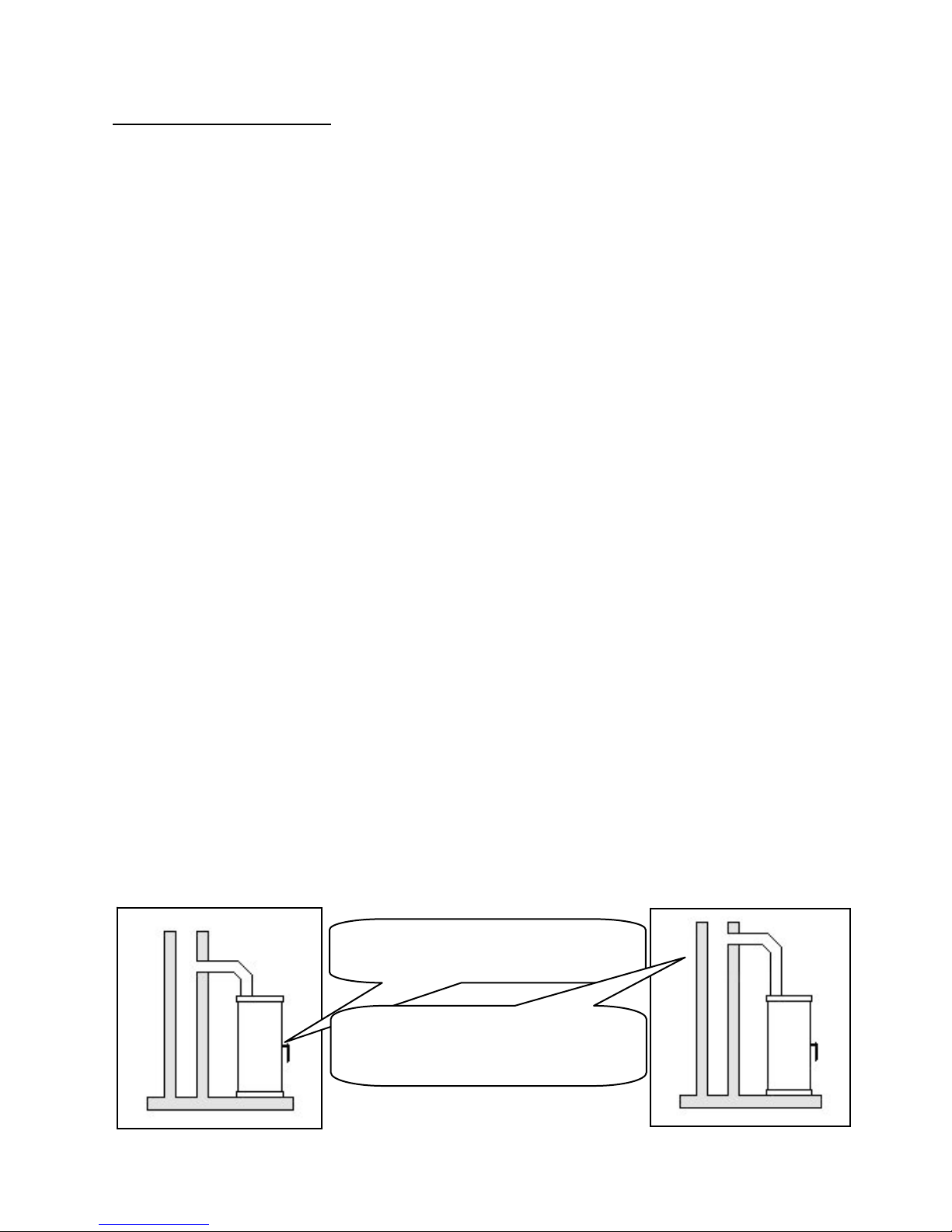

2.4 Schornsteinanschluss

ACHTUNG:

Vor dem Anschluss des Gerätes ist in jedem Fall der zuständige Bezirks- Schornsteinfegermeister zu Rate zu ziehen!

Verbindungsstücke müssen am Gerät und untereinander fest und dicht verbunden sein. Sie dürfen nicht in den freien Schornsteinquerschnitt hineinragen. Das Verbindungsstück zwischen Kaminofen und Schornstein soll den gleichen Querschnitt haben wie der Rohrstutzen am Ofen. Waagerechte Verbindungsstücke über 0,5 m sollen zum Schornstein hin um 10 Grad ansteigen. Rohre, die nicht wärmegeschützt oder senkrecht geführt sind, sollen nicht länger als einen Meter sein. Es sind die Forderungen der Feuerungsverordnung (FeuVO), die jeweiligen Länderbauordnungen sowie für den Schornstein die DIN 4705, DIN 18896, DIN EN 13384, DIN 18160 und der DIN EN 15287 zu beachten. Verbindungstücke müssen nach DIN EN 1856-2 geprüft sein. Das Maß X (Abstand zu brennbaren Baustoffen/Materialien) muss nach Angaben des Herstellers des Verbindungsstückes eingehalten werden.

ACHTUNG:

Der Anschluss an einem Schornstein, dessen wirksame Höhe unter 4m, bei Mehrfachbelegung 5m liegt, sollte vermieden werden. Ausschlaggebend dazu ist die Berechnung nach EN 13384. / Daten zur Schornsteinberechnung Kapitel 3. / An dem zum Anschluss des Ofens vorgesehenen Schornstein dürfen höchstens zwei bis drei weitere Feuerstätten angeschlossen werden.

In der Regel kann der Ofen mit einem Bogen direkt an den Schornstein angeschlossen werden.

Bei geringem Schornsteinzug sollte der Ofen durch ein Senkrechtes Abgasrohr, das als Anlaufstrecke dient, mit dem Schornstein verbunden werden.

X

14

Richtig

Falsch

mind. 50 cm

niedriger als

als Firstkante

unter

5m

mind. 30 cm

Querschnittverengung im Kamin durch zu weit eingeschobene

Abg

asrohre

Falschluft durch offene Türen an nicht benutzten Feuerstätten

Stau durch sich gegenseitig behindernde Abgasströme

Falschluft durch offenen Rohranschluß

Falschluft durch undichten Rohranschluß

Falschluft durch offene Kamintüre

mind. 5m

15

3. Technische Daten

3.1 Maßzeichnungen

TYP 108 50 Pluto

TYP 108 53 Jupiter

TYP 108 51 Mars

TYP 108 52 Saturn / Stella

Nova / Kosmos

16

TYP 108 50 Panorama /

Zürich

TYP 108 50 Country

TYP 108 50 Luxor

TYP 108 50 Country-H

17

TYP 108 50 Radiant

TYP 108 50 Rondo / Radius

TYP 108 56 Eos

TYP 108 57 Calypso

18

3.2 Maße und Gewichte

* Grundgeräte ohne Keramik

Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern!

Art.Nr.

W20...

Breite

(mm)

A

Tiefe (mm)

B

Höhe (mm)

C

Ge-

wicht

netto:

(kg)

Ge-

wicht

brutto:

(kg) 001085203 557 427 980 86 101 001085204 557 427 980 86 101 001085205 557 427 980 86 88 001085211 557 427 980 001085221 557 427 980 112 114 001085222 557 427 980 117 119 001085225 557 427 980 86 101 001085241 557 427 980 124 126 001085242 557 427 980 124 139 001085245 557 427 980 124 126 001085252 557 427 940 89 104 001085255 557 427 940 112 127 001085260 557 427 940 001085300 557 427 904 83 85 001085301 557 427 904 83 85 001085302 557 427 904 83 85 001085304 557 427 929 119 129 001085305 557 427 904 88 90 001085306 557 427 904 83 85 001085307 557 427 904 83 85 001085310 557 427 924 131 133 001085340 557 427 929 152 162 001085344 557 427 904 131 133 001085345 557 427 904 131 133 001085346 557 427 929 119 129 001085348 557 468 904 118 120 001085380 557 427 904 101 111 001085500 557 427 1023 88 96 001085505 557 427 1023 88 96 001085508 557 427 1023 88 96 001085520 557 427 1023 119 127 001085525 557 427 1023 119 127 001085540 557 427 1023 119 127 001085550 557 427 1023 102 112 001085610 557 492 930 113 126 001085615 557 492 930 113 126 001085621 557 492 930 113 126 001085701 557 516 905 85 98 001085711 557 516 929 100 113 001085715 557 516 929 147 160 001085721 557 516 929 112 125 001085740 557 516 905 122 135

Art.Nr.

W20...

Breite

(mm)

A

Tiefe

(mm)

B

Höhe (mm)

C

Ge-

wicht

netto:

(kg)

Ge-

wicht

brutto:

(kg) 001085000 557 427 904 88 98 001085004 557 427 904 88 98 001085005 557 427 904 88 98 001085006 557 427 904 88 98 001085009 557 427 904 88 98 001085010 557 468 1057 85 95 001085011 557 468 1057 131 141 001085012 588 531 904 84 97 001085014 557 427 904 93 103 001085015 588 435 904 80 92 001085020 557 427 904 114 124 001085022 588 531 924 96 109 001085024 588 531 924 96 109 001085026 588 531 924 96 109 001085030 557 516 924 151 163 001085035 557 516 904 87 99 001085038 557 516 924 98 110 001085040 851 408 1254 112 132 001085045 557 468 904 130 140 001085048 593 468 1032 135 145 001085050 557 427 904 123 133 001085051 557 427 904 101 111 001085052 557 427 904 101 111 001085053 557 427 904 101 111 001085054 557 427 904 101 111 001085055 557 427 904 123 133 001085060 557 427 904 88 98 001085066 557 427 1022 85 100 001085070 557 427 904 88 98 001085080 557 427 904 101 111 001085085 557 427 904 101 111 001085100 557 427 1022 85 100 001085101 557 427 1022 85 100 001085103 610 452 1050 103 118 001085140 557 427 1022 118 133 001085160 557 427 1022 115 130 001085175 557 427 1022 103 118 001085170 557 427 1022 85 100 001085185 610 452 1050 103 118 001085190 610 452 1050 103 118 001085200 557 427 980 86 88 001085201 557 427 980 86 88 001085202 557 427 980 86 88

19

3.3 Technische Daten

Typ 108 50 / 51 / 52 / 53 / 56 / 57 Nennwärmeleistung 6,5 kW

Raumheizvermögen bei Zeitheizung in m³

- bei günstigen,

- weniger günstigen und

- ungünstigen Heizbedingungen nach DIN 18893/TAB. 2

132

78 52

Abgaswerte: Brennstoff: Abgasmassenstrom Abgastemperatur min. Förderdruck bei Nennwärmeleistung Staub (bezogen auf 13% O

2

)

CO (bezogen auf 13% O

2

)

Wirkungsgrad

Scheitholz / BB 7”

7,5 g/s 290 ˚C

12 Pa

≤ 40 mg/m³

959 / 813 mg/m³

≥ 78 % / 74,5 %

Alle Angaben der Abgaswerte beziehen sich auf die EN 13240 unter stationären Laborbedingungen

20

3.4 EG Konformitätserklärung

Wamsler

Haus- und Küchentechnik GmbH

11

EG-Konformitätserklärung

Hersteller: Wamsler Haus- und Küchentechnik GmbH,

Gutenbergstr. 25, D-85748 Garching

Produktbezeichnung: Kaminofen

Typ: 108 50 / 51 / 52 / 53 / 56 / 57

Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein:

89/106/EWG: Bauprodukten- Richtlinie

Der Nachweis erfolgt nach EN 13240:2001/A2:2004/AC:2007 gemäß Anhang ZA, durch die Prüfberichte Nr. FSPS-Wa 1807-EN der staatlich akkreditierten Prüfstelle RWE Power AG (notified body number 1427) vom 27.01.2009.

München, den 19.09.2011 ................................i.V.....................................

K. Knabel A. Freund

Geschäftsführer Technische Leitung

Diese Erklärung bescheinigt die Übereinstimmung mit den genannten Richtlinien, beinhaltet jedoch keine Zusicherung von Eigenschaften. Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind zu beachten. Bei Änderungen an den o. g. Geräten durch Dritte, verliert diese Erklärung ihre Gültigkeit.

Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.

GB

21

GB

Foreword

Dear Customer!

Thank you for choosing our product! By purchasing this product you receive guarantee for

• good quality originating from the usage of the finest and proven materials,

• operating security which is controlled according to German and European

norms (Corresponds to the standards EN 13240)

• long life ensured by the robust structure. In order to be able to use your new fireplace for a long time please read the following instructions manual. You will find all the necessary information in it and some additional advice.

Contents

Foreword........................................................................................................... 21

Contents............................................................................................................ 21

SAFETY INSTRUCTIONS................................................................................ 22

1. Usage ........................................................................................................... 24

1.1 Structure of the equipment ......................................................................... 24

1.2 Installation................................................................................................... 25

1.3 Putting out of operation............................................................................... 26

1.4 Heating instructions .................................................................................... 26

1.5 Cleaning and maintenance......................................................................... 27

1.6 Potential problems and how to tackle them................................................ 29

2. Placing ......................................................................................................... 30

2.1 Prescriptions ............................................................................................... 30

2.2 Place of installation..................................................................................... 30

2.3 Distances .................................................................................................... 30

2.4 Connection of the fireplace ......................................................................... 31

3. Technical specification .............................................................................. 33

3.1 Dimensional drawings................................................................................. 33

3.2 Dimension ................................................................................................... 36

3.3 Datas........................................................................................................... 37

3.4 EC Declaration of Conformity ..................................................................... 38

PLEASE NOTE:

When ordering replacement parts, the Article No. and Serial No. shown on the

identification plate must be quoted.

22

GB

SAFETY INSTRUCTIONS

1. The stoves are tested to EN 13240 (see identification plate).

2. For installation and for flue gas connections, the requirements of the Fire Regula-

tions (FeuVO in Germany) apply, as well as local building regulations such as the following technical standards DIN 18896, DIN 4705, EN 13384, DIN 18160, EN 1856-2 and EN 15287. In order for the stove to function correctly the chimney to which you want to connect the stove must be in good condition.

3. Before first use and before connecting to the chimney, you must read the Instruc-

tions for Use carefully and inform the local authority responsible for approving heating systems.

4. While installing the stove you are recommended to wear clean cotton gloves, in

order to avoid leaving fingerprints which can be difficult to remove afterwards.

5. In the interests both of clean air, and of the safe functioning of the stove, the fuel

quantities listed in the Instructions for Use should never be exceeded, and the doors of the stove must be shut during use to avoid the risk of overheating, which can lead to damage to the stove. Damage due to this cause is not covered by the guarantee.

6. The stove doors must remain shut at all times while the stove is in use.

7. Permitted fuels are:

- Natural chopped firewood (up to 33 cm max. in length)

- Lignite (brown coal) briquettes (see permitted fuels in the Instructions for Use)

8. Never use liquid fire starters. Use either special firelighters or wood shavings.

9. Burning rubbish, fine chips, bark, coal slack, chips from planing, damp wood or

wood treated with preservative, paper, cardboard or similar is not permitted.

10. The first time the stove is heated there may be some smoke and an unpleasant

smell. Make sure that the room is well ventilated (open windows and doors) and heat for at least an hour at the maximum nominal heat load. If the maximum temperature is not reached the first time the stove is heated, then there may be further unpleasant smells at a later date.

11. All controls and settings must be used as indicated in the Instructions for Use.

When the stove is hot, please handle only using the implements or protective gloves provided.

12. If the stove is not working correctly, or if the chimney is not drawing properly, smoke

may appear when the fire door is opened. It is very important to only open the fire door slowly, initially just a crack, then wait a few seconds before opening fully. In addition, before opening the fire door to top up the fuel, make sure that only glowing material is present: there must not be any visible flames.

13. Do not place any flammable items in the warming drawer or on the surface of the

stove.

14. When in use, all surfaces and particularly the glass doors and handles and other

controls can become very hot. Make children, young people, older people and animals aware of this danger, and keep them away from this source of heat when the stove is being used. Use the protective gloves or the implements provided. Children

23

and young people under 16 must not use the stove unless supervised by an adult who is responsible for them.

15. Make sure that the ash pan is always fully pushed in, until it touches the back.

Never remove ashes while still hot (fire risk).

16. In spring and autumn the chimney may no longer draw correctly, so that gases

produced by combustion are not completely removed. The fire chamber should then be filled with a small quantity of fuel, ideally with wood shavings, and lit under supervision, in order to stabilise the chimney draught. The grate must be clean.

17. After each prolonged period of use for heating, have the stove checked by a profes-

sional. The flues and pipes for the evacuation of fumes must also be thoroughly cleaned.

18. If repairs or replacements are necessary, please contact your supplier with the

necessary article numbers and serial numbers in good time. Only original WAMSLER replacement parts may be used.

19. Work such as installation, setup, commissioning and services, as well as repairs,

must only be carried out by qualified personnel (heating system or space heating technicians). Intervention by non-qualified persons invalidates the warranty and guarantee.

20. As the solid fuel oven/stove draws the air required for combustion from the sur-

rounding room, you must ensure that sufficient air can be drawn in through nonsealed windows and outside doors. It can be assumed that is this is provided by a room volume of at least 4 m³ per kW nominal heat capacity. If the volume is less than this, then air vents can be used to provide access to further air in other rooms (min. 150 cm²).

21. You must ensure that the correct safety distance is maintained from all flammable

components and materials – to the side, rear and front. These distances can be found in the Instructions for Use or the identification plate.

22. The fire chamber must not be modified.

23. Connection to a chimney whose functional height is less than 4 m, or if multiple

stoves are installed, 5 m, is not permitted. A maximum of two other fires can be connected to the chimney which is to be connected the stove.

24. If the chimney catches fire immediately close all doors and openings and call the

fire brigade. Do not attempt to extinguish the fire yourself. Afterwards have the chimney thoroughly checked out by a professional.

25. Solid fuels naturally create soot, so it is always possible that the window glass will

become dirty: this does not mean there is a malfunction.

24

GB

1. Usage

1.1 Structure of the equipment

Fuel selector on the rear wall

smoke tube end

furnace chamber walling

furnance chamber door

door knob

fuel storage

heat storage part

ash bin

primary air regulator

model plate on the rear wall

picture 1

25

1.2 Installation

Fuels

Low smoke, trouble-free operation of the stove and a supply of heat at the nominal level with a chimney draught of 12 Pa are only guaranteed when you use the following fuels and no others. Only use natural, dry chopped firewood with a remaining humidity of max. 20%, and lignite (brown coal) briquettes.

Types of fuels

Heating value appr.

kJ/kg

Hard wood Soft wood Brown-coal

19.500

15.900

11.500

With the primary air damper, do you adjust the rated output.

There may be engaged in only the settings and fuel quantities are given that correspond to your licensed or purchased device.

Adjustment:

Setting of the pri-

mary air regulator

Fuel

6,5 kW

Setting of the

fuel selector

Burning

time

Warning up, kindling

A H -

Wood

Nominal heating performance

H H ca. 0,75 h

Brown-coal

Nominal heating performance

A K ca. 1 h

Putting out of working order

H K -

Table 2

Filling quantities 6,5 kW

-Split billet: m

ax. length: 33 cm, max. 2 billets per filling, appr. 1,5 kg

-Lignite briquette: max. 1,7 kg

IT IS NOT ALLOWED to burn waste, fine chipping, bark, wood handled with preventive chemicals, furthermore paper and cardboard. For kindling please use wood scrapings or grill starter but never use liquid auxiliaries! The first kindling

• At the first fire set-up could be a little smoke, but is not dangerous, normal!

In this time, please ventilate the room carefully!

26

Warning! Upon the first kindling, smoke and unpleasant smell may be generated. Always ensure the proper ventilation of the room (by opening windows and doors), and heat the fireplace at maximum rated heating performance. If with the first heating the maximum temperature is not reached, the abovementioned effects may as well arise later on.

• Before installation pull out the delivery securer off the refractory brick through the furnace chamber (picture 6).

Open the door by raising the handle (picture 2). If the equipment is hot, you can use insulated gloves. Adjust the primary air regulator and the fuel switch (picture 3) according to the Table 2. Put coal lighter or wood wool onto the fire grate, followed by wood chips. First insert small pieces of wood, and then larger ones, light them and close the door again. When the wood burns quickly, and leaves sufficient glowing embers, put additional fuel on the fire. Thereafter, adjust the primary air regulator and the fuel switch according to the Table 2 („Adjustment of the burning air”). The first kindling should be performed “finely” with little fuel only, so that the parts of the fireplace are adapted to heat. During the first kindling, the generation of smell is normal and absolutely undangerous.

1.3 Putting out of operation

• Let the glowing ember burn to ashes and the fire-place get cold.

• Empty the furnace chamber and the ash bin.

• Close the doors, and shut off the primary air regulator (position I) and the fuel

switch (position K).

1.4 Heating instructions

The fireplace should be operated only with closed furnace chamber door. Fireplaces belonging to type 1 have self-locking furnace chamber doors. These doors may be opened only for kindling, loading or when cleaning the furnace chamber (otherwise draught problems may occur with other equipment connected to the same chimney). Warning!

When opening the furnace chamber door, any incorrect handling or insufficient draught may induce smoke. Always ensure that the furnace chamber door may be opened only slowly, first just to a small extent, and then fully after a few seconds. In addition, if you intend to put additional fuel into the fire, before the opening of the door only there may be only ember bed in the burning space, i.e. no flames may be visible.

Led into the burning space in correspondence with the existing conditions, the secondary air provides for the follow-up burning of the combustible components of in the burning space. This in fact means smoke and soot-poor burning, which contributes to the protection of the environment. If you wish to commission the fireplace in a transitional period, please, please first examine the chimney draught, as it can be especially weak at high external temperatures. Towards this end, hold a burning match in the slightly opened feeding door. If the flame is not drawn significantly by the draught, then a so-called starting fire is to be set first. Towards this end, burn wood chips/wool in the fireplace or the cleaning hole of the chimney. The fire grate is to be cleaned

27

before every kindling to ensure the proper inflow of air for burning. The ashtray is to be emptied regularly (picture 5). Should the equipment be extremely hot, use the gloves provided. Please, be careful not to dispose glowing materials into the waste bin. Ensure that the ashtray should be fully pushed into the equipment.

Warning! In order to keep the air clean and safeguard the fireplace, do not exceed the specified maximum fuel quantity, otherwise overheating may occur, which potentially damage the equipment. Such damage is not covered with any guarantee. Only a single layer of fuel is allowable to be prepared in the fireplace. Try to reach lower heating performance only by decreasing the quantity of fuel, and not by cutting the primary air supply.

1.5 Cleaning and maintenance

After the heating season, it is recommended to clean the fireplace and the flue gas pipes carefully. Any dropping heating performance is almost always the consequence of the strong contamination of the flues. For cleaning, the baffle plate (picture 6 No. 2) is to be pulled forward. This way, the flues can be cleaned from the inside or – after removing the flue gas pipe – from above. After cleaning, the baffle plate (picture 6 No.

2) is be pushed back fully again.

Warning! Following every heating season you are advised to examine the fireplace thoroughly. If any repair or reconditioning is needed, please, contact your local dealer in a timely manner, and specify the model number and serial number of your equipment (as seen on the model plate). External surfaces may be maintained only after the fireplace cooled down, and following the first commissioning. Use cold water for cleaning, or soap, washing ingredient in extraordinary cases, then wipe it dry. Before its first use, clean the ROBAX inspection glass with a wet and clean cloth, and then put a few drops of glass–ceramics cleaner onto both sides of the glass, and spread them with the use of kitchen paper tissues. It provides an invisible film on the valuable surface of the Robax glass. This film helps to keep the glass clean, and facilitates regular cleaning operations. ROBAX S for slightly contaminated surfaces – a commercially available glass surface cleaning agent – may as well be used for the cleaning of the medium or strongly contaminated glass surfaces of the fireplace. Towards this end, spray small quantities of the agent to the cold surfaces, spread it, and wash it down with a wet cloth, followed by drying with a clean, soft cloth. In case there are sticky fuel deposits on these surfaces, first scale simply them with a ceramic-plate scraper held in flat angle, and then clean the surfaces as described above. Cleaning of the ceramic surfaces dirt and grease are to be removed with soap and water. Cleaning of the soapstone: the soapstone is a natural stone, therefore minor colour differences may occur; as it is normal, they may not serve as a basis for quality complaints! To clean the soapstone from dirt and fat with water and soap, as well as small scratches, use sand paper (grain size 240).

Warning: Under no circumstances you may use sponge, scouring, aggressive or scratching cleaning agents! If the grate is blocked so that the equipment cannot

serve the intended function, the grate is to be removed for cleaning.

28

Protection corrugated

paper for transportation

H A

p

icture 2

p

icture 3

p

icture 4

p

icture 5

picture 6

2

29

1.6 Potential problems and how to tackle them

Kind of operating

problem

Possible reasons Solution

Odour formation Curing of the applied pre-

ventive lacquer. Steaming oil remains.

Operate the fire-place on a low heating level according to the instructions manual for a few hours. Then heat up for maximal performance for a few hours.

Too little heating performance

• We chose too little performance

• Chimney draught is slight

• Have the heating re- quirement of the room examined by an expert

• Chimney draught shall be at least 12 Pa, max. for a short time 18 Pa.

• Check the tightness of your chimney and also that the doors of other fire-places leading to the same chimney are closed and sealed properly. Make sure that the chimneycleaning joints are sealed properly.

• Too long and leaky smoke tube

• All the smoke tube joints must be well sealed and fireproofisolated

• Leakage at the door glass

• Check the sealing, close the door properly. May have to have the tightening flap renewed.

• Usage of wet wood. • Use well dried wood only.

Actions to be in chimney fire

Chimney fire may occur upon the improper cleaning of the chimney, the use of inappropriate fuels (e.g. excessively wet wood) or the inadequate setting of the burning air. In such cases, close the burning air at the fire, and call the fire service.

Never try to extinguish the fire with water!

30

2. Placing

2.1 Prescriptions

For installation and for connection of flue, the requirements of the Fire Regulations (FeuVO in Germany) apply, as well as local building regulations such as the following technical standards DIN 18896, DIN 4705, EN 13384, DIN 18160, EN 1856-2 and EN 15287. In order for the stove to function correctly the chimney to which you want to connect the stove must be in good condition.

2.2 Place of installation

The stove draws the air required for burning from the surrounding room. You must ensure that sufficient air can be drawn in through non-sealed windows and outside doors. In addition you must ensure that a room volume/heat capacity ratio of at least 4 m³ per kW nominal heat capacity is available. If the volume is less than this, then air vents can be used to provide access to further air supply in other rooms (connecting vents min. 150 cm²).

2.3 Distances

All the combustible materials, furniture or e.g. decoration materials that are in the close environment of the fireplace should be protected from the heat.

Furnishing in the radiation area

Keep a minimal distance of 100 cm (A) between the front edge of the fireplace and the combustible equipment, furniture or e.g. decoration materials in the building. The security distance can be reduced to 50 cm (B) if a heat shield is placed in front of the object to be protected (see example in Picture 8).

Furnishing beyond the radiation area

The walls beside and behind the fireplace may not be made of combustible materials, and they cannot be covered with such materials if the distance on the sides is under 30 cm, or 20 cm on the rear side. Similarly, the distance to wooden and plastic furniture on the sides should be at least 30 cm (see Picture 9).

picture 8

picture 9

30cm 30cm

31

Floor in front of and under the fireplace Floors made from combustible materials, such as carpets, parquet floors or cork is to be protected by a shield of non-combustible material – for example ceramics, stone, glass or steel – placed under the fireplace so that it should reach out to

50 cm in front and 30 cm besides.

2.4 Connection of the fireplace

The connection for attaching to the chimney must be able to withstand at least 400°C.

PLEASE NOTE:

Before connecting the stove the local authority responsible for approving

heating systems must be consulted!

Connection pieces must be firmly connected to the stove and to each other and must not leak. They must not project into the open diameter of the chimney. The connection piece between the stove and the chimney must have the same diameter as the pipe socket on the stove. Horizontal connection pieces of over 0.5 m must rise towards the chimney at an angle of 10 degrees. Any pipes which are not heat insulated or vertical must not be longer than 1 metre. The requirements of the Fire Regulations (FeuVO) apply, as well as local building regulations such as for the chimney standards DIN 18896, DIN 4705, EN 13384, DIN 18160 and EN 15287. Connection pieces must be tested to EN 1856-2. Measurement X (distance from flammable construction and other materials) must be as defined by the manufacturer of the connection piece.

PLEASE NOTE:

Fitting to a chimney with a functional height of less than 4 m, or if several stoves are being fitted, less than 5 m, is not permitted. (See: Data for chimney calculations / Chapter 3.) A maximum of two other fires can be connected to the chimney to be connected to the stove.

For safety reasons it is not permitted to use a steam extractor hood to remove air when the stove is producing heat.

The fireplace can usually be connected to the chimney with an angle pipe

With weak chimney draught, the fireplace is to be connected to the chimney through a vertical flue gas pipe facilitating discharge.

X

32

Correct

Incorrect

min.50cm

min.5m

below

5m

Lower as the

to

p

of the roo

f

min.30cm

Tightening cross section of the chimney because the smoke tube is pushed into the chimney too much

Obstruction , because the smoke tubes are led as facing each other

Faulty draught, because a fire-place’s door (not in use) is open

False air because of an open tube joint

False air, because of a leaky tube joint

False air, because a open fire-place door

33

GB

3. Technical specification

3.1 Dimensional drawings

TYP 108 50 Pluto

TYP 108 53 Jupiter

TYP 108 51 Mars

TYP 108 52 Saturn / Stella

Nova / Kosmos

34

TYP 108 50 Panorama /

Zürich

TYP 108 50 Country

TYP 108 50 Luxor

TYP 108 50 Country-H

35

TYP 108 50 Radiant

TYP 108 50 Rondo / Radius

TYP 108 56 Eos

TYP 108 57 Calypso

36

3.2 Dimension

* Basic equipment without ceramics

The specified dimensions and weights are approximate values, and thus have only informative purposes. We reserve the right to modify the designs as required in terms of technology or quality!

Art.No.

W20...

width (mm)

draught

(mm)

height

(mm)

weight

netto:

(kg)

weight

brutto

(kg)

001085203 557 427 980 86 101 001085204 557 427 980 86 101 001085205 557 427 980 86 88 001085211 557 427 980 001085221 557 427 980 112 114 001085222 557 427 980 117 119 001085225 557 427 980 86 101 001085241 557 427 980 124 126 001085242 557 427 980 124 139 001085245 557 427 980 124 126 001085252 557 427 940 89 104 001085255 557 427 940 112 127 001085260 557 427 940 001085300 557 427 904 83 85 001085301 557 427 904 83 85 001085302 557 427 904 83 85 001085304 557 427 929 119 129 001085305 557 427 904 88 90 001085306 557 427 904 83 85 001085307 557 427 904 83 85 001085310 557 427 924 131 133 001085340 557 427 929 152 162 001085344 557 427 904 131 133 001085345 557 427 904 131 133 001085346 557 427 929 119 129 001085348 557 468 904 118 120 001085380 557 427 904 101 111 001085500 557 427 1023 88 96 001085505 557 427 1023 88 96 001085508 557 427 1023 88 96 001085520 557 427 1023 119 127 001085525 557 427 1023 119 127 001085540 557 427 1023 119 127 001085550 557 427 1023 102 112 001085610 557 492 930 113 126 001085615 557 492 930 113 126 001085621 557 492 930 113 126 001085701 557 516 905 85 98 001085711 557 516 929 100 113 001085715 557 516 929 147 160 001085721 557 516 929 112 125 001085740 557 516 905 122 135

Art.No.

W20...

width (mm)

draught

(mm)

height

(mm)

weight

netto:

(kg)

weight

brutto

(kg)

001085000 557 427 904 88 98 001085004 557 427 904 88 98 001085005 557 427 904 88 98 001085006 557 427 904 88 98 001085009 557 427 904 88 98 001085010 557 468 1057 85 95 001085011 557 468 1057 131 141 001085012 588 531 904 84 97 001085014 557 427 904 93 103 001085015 588 435 904 80 92 001085020 557 427 904 114 124 001085022 588 531 924 96 109 001085024 588 531 924 96 109 001085026 588 531 924 96 109 001085030 557 516 924 151 163 001085035 557 516 904 87 99 001085038 557 516 924 98 110 001085040 851 408 1254 112 132 001085045 557 468 904 130 140 001085048 593 468 1032 135 145 001085050 557 427 904 123 133 001085051 557 427 904 101 111 001085052 557 427 904 101 111 001085053 557 427 904 101 111 001085054 557 427 904 101 111 001085055 557 427 904 123 133 001085060 557 427 904 88 98 001085066 557 427 1022 85 100 001085070 557 427 904 88 98 001085080 557 427 904 101 111 001085085 557 427 904 101 111 001085100 557 427 1022 85 100 001085101 557 427 1022 85 100 001085103 610 452 1050 103 118 001085140 557 427 1022 118 133 001085160 557 427 1022 115 130 001085175 557 427 1022 103 118 001085170 557 427 1022 85 100 001085185 610 452 1050 103 118 001085190 610 452 1050 103 118 001085200 557 427 980 86 88 001085201 557 427 980 86 88 001085202 557 427 980 86 88

37

3.3 Datas

Type TYP108 50 / 51 / 52 / 53 / 56 / 57 Nominal performance 6,5 kW

Heating capacity (m3)

-under favourable

-less favourable

-not favourable heating circumstances according to 18893/TAB2 DIN standard

132

78 52

Flue gas values: fuel: Flue gas stream: Flue gas temperature: Min. blast pressure at performance: CO (relating to 13% O²) dust (relating to 13% O²) efficiency

wood / brown coal

7,5 g/s 290 ˚C

12 Pa

≤ 40 mg/m³

959 / 813 mg/m³

≥ 78 % / 74,5 %

All information provided by the exhaust gas values are based on the EN 13240 under stationary laboratory conditions

38

3.4 EC Declaration of Conformity

WAMSLER

Haus- und Küchentechnik GmbH

EC-Declaration of Conformity

Manufacturer: Wamsler Haus- und Küchentechnik GmbH, Gutenbergstr. 25,

D-85748 GARCHING, Germany

Product description: Solid fuel stove

Model no: TYP 108 50 / 51 / 52 / 53 / 56 / 57

The products listed above conform to the requirements of the following European Directive:

89/106/EC: Construction Products Directive

This is attested by test reports No. FSPS-Wa 1807-EN of 27.01.2009 from the stateaccredited test centre RWE Power AG Frechen Germany (notified body number 1427), tested under EN 13240.

Munich, 19.09.2011 ...............................i.V........................................

K.D. Knabel A. Freund

Managing Director Technical Director

This declaration certifies conformity to he above-named Directives but does not provide any guarantee of product characteristics. The safety notices in the product documentation supplied must be

adhered to. This declaration is no longer valid if the equipment is modified by a third party.

We reserve the right to make changes which relate to technical advances and / or to an improvement in quality. We accept no liability for printing errors and changes which occur after printing.

39

Préambule

Cher Client,

Nous vous félicitons d’avoir acheté un poêle Wamsler. Vous avez fait le bon choix car ce produit est pour vous une garantie

de grande qualité, grâce à l’emploi de matériaux excellents et éprouvés de sécurité de fonctionnement, grâce à une technique parfaitement au point

et sévèrement contrôlée selon la norme européenne EN 13240.

de longévité, grâce à la robustesse de construction.

Pour utiliser longtemps votre appareil, lisez attentivement cette notice. Vous trouverez des informations concernant l’installation, l’utilisation, l’entretien ainsi que des indications vous permettant d’économiser l’énergie.

Cette notice cite certaines réglementations, mais n'est en aucun cas exhaustive. Pour une installation correcte, il convient donc de se reporter aux normes et réglementations locales et nationales ainsi qu'aux normes européennes. En particulier il est impératif de respecter les normes suivantes avec leurs additifs et leur éventuelles mise à jour.

- la norme française DTU 24.1 P1 / 51-201 relative aux travaux de fumisterie.

- la norme européenne EN 13384-1 relative à une méthode de calcul des conduits de fumée.

- la norme européenne EN 12391-1 relative à la mise en oeuvre de conduits double parois en métal.

(Cette norme doit être prochainement remplacée par la norme européenne EN 15287-1 relative a la mise en oeuvre des conduits à pression négative) Les normes DTU peuvent être commandées par internet à l'adresse : http://boutique.cstb.fr Les normes EN peuvent être commandées par internet à l'adresse : http://www.boutique.afnor.org

Pour garantir une combustion propre et préserver notre environnement les chambres de combustion des poêles doivent être les plus chaudes possibles. Pour cela elles sont isolées avec des plaques de vermiculite. La vermiculite est un excellent isolant qui résiste au contact de la flamme mais qui est sensible aux chocs. Ces plaques sont des produits dits « consommables » et vous pourrez être amené à les remplacer. La garantie de ces pièces est assurée pendant 6 mois contre tout défaut de fabrication.

FR

40

Pour les préserver il faut veiller à respecter les quantités maximum de bois (indiquées dans cette notice) et éviter les chocs lors de l'introduction des bûches. Ainsi vous pourrez profiter de votre poêle plusieurs saisons sans les remplacer.

La pierre ollaire est un produit naturel avec des nuances de couleur et des veines, en aucun cas l'aspect de la pierre est un motif de réclamation.

Attention Pour toute commande de pièces de rechange indiquer le № de type, le № de référence et le № de série inscrits sur la plaque signalétique de l’appareil.

Sommaire

Préambule......................................................................................................... 39

Sommaire.......................................................................................................... 40

CONSIGNES DE SECURITE........................................................................... 41

1. Utilisation..................................................................................................... 43

1.1 Description de l’appareil ............................................................................. 43

1.2 Mise en service........................................................................................... 44

1.3 Extinction .................................................................................................... 45

1.4 Le poêle ne peut fonctionner qu’avec la porte fermée ............................... 45

1.5 Nettoyage et entretien ................................................................................ 46

1.6 Anomalies ................................................................................................... 48

2. Installation ................................................................................................... 49

2.1 Prescriptions d’installation .......................................................................... 49

2.2 Air de combustion ....................................................................................... 49

2.3 Distances minimum..................................................................................... 50

2.4 Raccordement au conduit de cheminée ..................................................... 51

3. Données technipues................................................................................... 52

3.1 Plans avec les dimensions ......................................................................... 52

3.2 Dimensions ................................................................................................. 55

3.3 Data ............................................................................................................ 56

3.4 Déclaration de conformité CE..................................................................... 57

30

FR

41

CONSIGNES DE SECURITE

1. Les appareils ont été contrôlés selon les normes EN 13240 (Plaque signalétique).

2. Pour la mise en place des appareils et le raccordement aux cheminées d’évacuation

des gaz, on devra observer les exigences énoncées par les directives concernant les appareils de chauffage (FeuVO en Allemagne) ainsi que les normes DIN 18896, DIN 4705, EN 13384, DIN 18160, EN 1856-2 et EN 15287. Pour que votre appareil puisse fonctionner correctement, il est nécessaire que l’état de la cheminée à laquelle vous voulez raccorder l’appareil soit aussi impeccable.

3. Avant la première mise en service et avant de brancher l’appareil à la cheminée, vous

devez lire les instructions de service avec soin et informer le ramoneur responsable de votre quartier.

4. Lors de l’installation des appareils, nous vous recommandons de porter des gants de

coton propres pour éviter que les empreintes qui sont ensuite difficiles à supprimer.

5. Afin d’éviter toute pollution de l’air et d’assurer le bon fonctionnement de votre appa-

reil, vous ne devez pas dépasser la charge maximale de combustible indiquée dans les instructions de service et les portes de l’appareil doivent être fermées. Dans le cas contraire, l’appareil risque de surchauffer ce qui peut l’endommager. Les dommages de ce genre ne sont pas couverts par la garantie.

6. Les portes de l’appareil doivent toujours rester fermées pendant le fonctionnement.

7. Les combustibles autorisés sont :

- le bois de chauffage naturel (la longueur des bûches ne devra pas dépasser 33 cm)

- les briquettes de lignite (cf. combustibles dans les instructions de service)

8. N’utilisez jamais de liquides pour faciliter l’allumage. Pour allumer le feu, on devrait

utiliser des allume-feu spéciaux ou de la fibre de bois.

9. Il est strictement interdit d’utiliser comme combustibles, des déchets, des détritus, des

écorces, du bois humide ou traité avec un produit de conservation, du papier, du carton, etc.

10. Lors de la première mise à feu, il est possible que des fumées et des odeurs désa-

gréables se dégagent. Il est impératif de veiller à ce que la pièce soit bien aérée (portes et fenêtres ouvertes) et de chauffer au moins une heure à la puissance calorifique nominale maximale. Si durant la première procédure de chauffage, la température maximale n'est pas atteinte, il est possible que de tels dégagements se reproduisent à l’avenir.

11. Les éléments de commande et les dispositifs de réglage devront être ajustés confor-

mément aux instructions de service. Lorsque l’appareil est chaud, nous vous prions d’utiliser les outils appropriés ou des gants de protection.

12. En ouvrant la porte de chargement il peut arriver que de la fumée se dégage dans le

cas d’une fausse manœuvre ou si le tirage de la cheminée est insuffisant. Il faut impérativement veiller à ce que la porte de chargement soit toujours ouverte lentement ; tout d’abord, elle devra être légèrement entrouverte. Elle ne sera complètement ouverte qu’au bout de quelques secondes. Par ailleurs, avant d’ouvrir la porte de chargement pour remettre du combustible, on s’assurera qu’il n’y a que des braises dans la chambre de combustion, c'est à dire qu'on ne peut plus voir de flammes.

13. Aucun objet combustible ne pourra être placé dans le compartiment de conservation

des plats au chaud et sur l’appareil.

14. Pendant le chauffage toutes les surfaces, et en particulier, les vitres du chauffage, les

poignées et les dispositifs de commande peuvent devenir très chauds. Attirez

42

l’attention des enfants et des jeunes adolescents, ainsi des personnes âgées et des handicapés sur ces risques et faites en sorte qu’ils se tiennent éloignés de la source de feu pendant le chauffage. Pour la commande ou le chargement de la cuisinière, utilisez le gant de protection ou les outils qui font partie du détail de la fourniture. Les enfants et les jeunes de moins de16 ans ne peuvent commander ou charger la cuisinière sans qu’un adulte chargé de l’éducation ne soit présent.

15. On doit toujours veiller à ce que le bac à cendre soit poussé jusqu’à la butée. Il ne faut

pas jamais jeter la cendre chaude (danger d’incendie).

16. Pendant les périodes d’intersaison, il peut arriver que le tirage soit perturbé de sorte

que les gaz et les fumées dégagés ne sont pas entièrement évacués. L’appareil de chauffage ne doit être alors rempli que d’une quantité réduite de combustible, de préférence des copeaux ou de la fibre de bois et sera d’abord allumé sous contrôle pour stabiliser le tirage. La grille doit rester propre.

17. Après chaque période de chauffage, il convient de faire contrôler les appareils par un

technicien spécialisé. De même, les conduits de fumées et les tuyaux de cheminée devront être nettoyés à fond.

18. S’il est nécessaire de procéder à des réparations ou à des remplacements adressez-

vous à temps à votre commerçant spécialisé en lui indiquant exactement le numéro de référence et le numéro de fabrication. On ne peut utiliser que des pièces originales WAMSLER.

19. Les travaux, tels que, en particulier, l’installation, le montage, la première mise en

service, les travaux de maintenance ainsi que les réparations ne pourront être effectués que par une entreprise spécialisée (chauffagiste et fumistes) disposant d’un personnel qualifié en la matière. Dans le cas d’interventions incorrectes toutes les garanties - y compris aussi la garantie contre tout défaut de matière et vice fabrication - seront annulées.

20. Comme le poêle ou la cuisinière à combustibles solides prend l’air dont il a besoin de

la pièce où il est installé, on veillera à ce que suffisamment d’air puisse être amené par les portes ouvrant sur l’extérieur ou par les fenêtres. On peut partir du principe que cette alimentation en air est garantie par un volume de 4 m³ par kW de puissance calorifique nominale. Si le volume est inférieur, il est possible d’assurer une alimentation en air de combustion correcte en reliant plusieurs pièces grâce à des ouvertures d’aération (au moins 150 cm²).

21. On veillera à maintenir les distances de l’appareil à l’avant, à l’arrière et sur les côtés

par rapport à des éléments de construction combustibles. Vous trouverez ces distances dans les instructions de service ou sur la plaque signalétique.

22. Le foyer ne doit pas être modifié sur le plan technique.

23. Le raccordement à une cheminée dont la hauteur efficace est inférieure à 4 mètres, et

dans le cas de plusieurs appareils, à 5 mètres, n’est pas autorisé. Sur la cheminée à laquelle est branchée le poêle, seulement deux foyers supplémentaires – au pluspeuvent être encore raccordés.

24. Dans le cas d’un feu de cheminée, fermez toutes les ouvertures de l’appareil et aver-

tissez immédiatement les pompiers. N’essayez, en aucun cas, d’éteindre l’incendie vous-même. Ensuite, vous devrez faire contrôler la cheminée par un spécialiste.

25. Par leur nature, les combustibles solides produisent de la suie, il n’est jamais exclu

que les vitres de la porte de chargement se salissent. C’est pourquoi un tel dépôt de suie ne saurait constituer un sujet de réclamation.

43

1. Utilisation

1.1 Description de l’appareil

Sélecteur de combustible (sur l'arrière du poêle)

FR

Buse d’évacuation des fumée

Garniture intérieure

- brique refractaire

Porte foyère

Poignée d’ouverture

Bûcher

Espace chauffe plats

Cendrier

Réglage d’air primaire

Plaque signalétique (sur l'arrière du poêle)

fig. 1

44

1.2 Mise en service

Combustible

Ce poêle à bois convient aux combustibles suivants : Bois bûches de longueur au maximum 33cm

TOUT COMBUSTIBLE AUTRE QUE LE BOIS EN BUCHEs EST INTERDIT. Les feuillus durs (chêne, hêtre, frêne, châtaignier, charme, noyer, fruitiers, etc.) fournissent un bois de chauffage de meilleure qualité, qui dégage plus de chaleur en brûlant plus longtemps que les résineux. L’HUMIDITE DU BOIS DOIT ETRE INFERIEURE A 20% Le critère de l'humidité intervient directement sur le contenu énergétique. Entre un bois sec prêt à l'emploi (moins de 20 % d'humidité rapportée à la masse brute) et un bois fraîchement coupé (45 % d'humidité rapportée à la masse brute), l'énergie est deux fois moindre ! Il faut également savoir qu’utiliser un bois humide entraîne une augmentation des émissions polluantes. Le bois de chauffage fraîchement abattu, conditionné en 1 m, doit être stocké au minimum 3 ans. Coupé à 50 cm, fendu et conservé sous abri dans un endroit bien ventilé, le bois sèche plus vite et le délai minimum est ramené à 2 ans. Toute combustion de bois "souillé" c'est-à-dire traité ou enduit de vernis, de bois de démolition ou de vieux meubles est interdite. Ce type de bois risque de détériorer votre appareil. et engendre des émissions polluantes et toxiques ! En résumé : un bon bois de chauffage est un bois "propre" et sec.

Avec l'amortisseur d'air primaire pour ajuster la puissance nominale. Il peut être réalisé que par les réglages et les quantités de carburant sont données qui correspondent à votre dispositif concédé sous licence ou achetés.

Quantité de remplissage:

Veillez à ne jamais surcharger la chambre de combustion.

6,5 kW

-Bois fendu: 33 cm de longueur au maximum 2 morceaux de 1,5 kg chacun

-Lignite: maximum 1,7 kg

Pour obtenir une combustion propre, il vaut mieux fractionner les charges Réglez ensuite la prise d’air primaire (voir fig. 3)

45

Réglage d’air primaire :

Avant le premier allumage: Avant le premier allumage retirez les éléments de protection pour le transport (voir figure 6). Le premier allumage : ATTENTION : Il est normal que lors des premières utilisations de votre appareil, il y ait un dégagement d'odeurs et de fumées dues à la cuisson de la peinture. CONSEIL : Choisir une belle journée pour réaliser les premiers allumages, cela vous permettra d’ouvrir les fenêtres. Commencez par un petit feu d’une heure puis augmentez progressivement l'allure.

L'allumage

● vérifier que votre prise d'air extérieure est ouverte.

● ouvrir la porte en basculant la poignée vers le haut. (voir fig. 2.)

● ouvrir la prise d’air primaire (voir fig. 3.+4.)

● disposez un peu de papier ou d’allume feu conseillé pour le bois (sans soufre),

sur la grille puis un peu de petit bois et ensuite du bois plus gros.

● Allumez et fermez la porte.

N’utilisez en aucun cas de produit inflammable liquide.

1.3 Extinction

Laissez toujours brûler complètement le poêle jusqu’à ce qu’il s’éteigne de lui même. Ne jamais utiliser de l'eau pour éteindre votre poêle.

Lors de la mise hors service en fin de saison de chauffage, videz le foyer et le tiroir à cendres, fermez la porte et le réglage d’air primaire. La prise d'air extérieur peut également être fermée.

1.4 Le poêle ne peut fonctionner qu’avec la porte fermée

La porte ne doit être ouverte que pour l'allumage, l'alimentation en combustible ou le nettoyage.

Réglage air primaire

Utilisation

6,5 kW

Sélecteur

combustible

Allumage

A H

Puissance nominale

bois H H

Puissance nominale

lignite A K

Mise hors service

H K

46

1.5 Nettoyage et entretien

Une diminution des performances de chauffage est presque toujours la conséquence d'un mauvais entretient du poêle et du conduit d'évacuation des fumées. Vous devez faire ramoner votre conduit de cheminée au moins 2 fois par an ou plus en cas d'utilisation intensive de votre poêle. Pour le nettoyage de l’intérieur du poêle, il est conseillé de retirer le pare flamme (voir fig. 6.). Après le nettoyage le pare flamme doit être remis en place. Avant de commencer le nettoyage assurez-vous que le poêle soit bien froid. L’intervalle entre les nettoyages dépend du temps d'utilisation et de la qualité des combustibles utilisés.

Aspiration des cendres

Dans l’âtre le bois brûle et laisse des cendres. Attention : il peut rester des tisons chauds dans les cendres. Mettez les dans un bidon en tôle. La cendre peut être aussi poussée dans le cendrier qui se trouve sous la grille de combustion. La cendre est un produit naturel. Mélangée à la terre c'est un engrais de grande qualité approprié au jardin, à la pelouse et aux fleurs en pot.

Nettoyage de la vitre

Le combustible bois produit naturellement de la suie, ce qui entraîne la salissure de la vitre. Vous devez utiliser des produits spéciaux pour vitre d'appareil de chauffage au bois. Ces produits lave vitres ne doivent être utilisés que pour le nettoyage de la partie intérieure de la vitre. Toutes les autres surfaces vitrées se nettoient facilement avec un chiffon humide ou un lave vitres et se rincent avec un chiffon doux. Lors de ces nettoyages veillez à ne pas projeter de produit sur les parties peintes. (rincez immédiatement à l’eau claire et essuyez avec un chiffon doux.)

La vitre reste propre plus longtemps si vous suivez ces quelques recommandations :

● Utilisez de petites bûches et en petites quantités

● Pas de combustible humide ! Lors de la combustion de la vapeur d’eau

s’échappe du bois, se dépose, et condense sur la vitre froide. Utilisez des allumes feux adaptés, pas de papier glacé ni de carton.

● Faites le feu le plus loin possible de la vitre afin d'éviter un contact direct

avec celle-ci.

Nettoyage des parties peintes

Les surfaces peintes doivent être nettoyées avec un chiffon doux et légèrement humide, n’utilisez pas de produit détergent.

Nettoyage des pierres ollaires

Pour le nettoyage de la pierre vous pouvez utiliser de l'eau savonneuse. Vous pouvez également utiliser du papier de verre grain 240 pour les taches résistant au nettoyage avec l'eau savonneuse.

47

Attention

N’utilisez jamais de détergent agressif, d’éponges abrasives ou tout autre produit d’entretien récurant.

Élément á retirer avant la mise en service

H A

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

2

48

1.6 Anomalies

Probleme Cause Solution

Dégagement d’odeur

Durcissement de la peinture et évaporation des résidus d’ huile.

Chauffez le poêle comme décrit pendant quelques heures sur la position minimum. Ensuite le faire chauffer au maximum pendant quelques heures.

Dégagement de chaleur insuffisant.

Capacité de chauffage insuffisante. Tirage de la cheminée insuffisant.

Faites contrôler le dégagement de chaleur par votre revendeur. Le tirage dans la cheminée doit être au minimum de 12 pascal, max. 18 Pa. Vérifiez l’ étanchéité de la cheminée. Contrôlez surtout les clapets de nettoyage qui ne sont pas fermés. Traitez d’éventuelles fuites à l’aide d’un produit d’étanchéité.

Fuite de la porte vitrée. Vérifiez l’étanchéité. Si nécessaire,

remplacer les joint de vitre et de porte.

Combustion de bois trop

humide.

N’utilisez que du bois bien sec.

Les vitres se salissent

Combustion de bois trop humide.

N’utilisez que du bois bien sec.

Utilisation d'une puissance

de combustion insuffisante.

Faire chauffer plus fortement le poêle avec plusieurs bûches, ensuite réglez à une puissance plus faible.

Tirage de la cheminée trop

faible.

Vérifiez s’il faut ramoner la cheminée.

Aération insuffisante dans

la pièce causant une dépression.

Ouvrez une entrée d'air extérieure

49

2. Installation

2.1 Prescriptions d’installation

Le bon fonctionnement de votre poêle est fortement lié à la qualité de son installation. L'installation doit être effectuée par un professionnel ou une personne qualifiée.

Cette notice comprend des recommandations propres à votre poêle. Il est impératif de suivre ces recommandations pour bénéficier des meilleures performances mais aussi de la garantie sur cet appareil. Le non respect de ces recommandations annule la garantie.

2.2 Air de combustion

Lors de la combustion le poêle aspire de l'air dans la pièce où il est installé. Cet air aspiré doit être compensé par une amenée d'air extérieur à l'habitation. Si cette règle n'est pas respectée :

- la pièce dans laquelle est situé le poêle risque de se trouver en dépression. Cela aura pour conséquence un mauvais fonctionnement.

- Dans certains cas extrêmes et notamment si l'habitation est équipée avec un système de Ventilation Mécanique Contrôlée (V.M.C.) ou de hotte aspirante des dégagements de monoxyde de carbone peuvent se produire dans la pièce. Le monoxyde de carbone est un gaz incolore et inodore très toxique.

L'installation d'une amenée d'air extérieur est donc obligatoire. Cette arrivée d'air doit être réalisée au plus prés du poêle, et doit communiquer directement avec l’extérieur ou avec une autre pièce largement ventilée (ex : la cave ou le vide sanitaire). Sa section libre doit être au minimum de 50 cm2.

50

2.3 Distances minimum

Tous les matériaux de construction combustibles, meubles, ou tissus de décoration doivent être protégés contre la chaleur à proximité du poêle. Pour cela vous devez prendre en compte les distances de sécurité décrits ci-dessous :

Distance de sécurité dans la zone de rayonnement ( fig 8).

Dans la zone visible du feu (zone de rayonnement) une distance minimum de 100 cm (mesure A) doit être respectée entre les matériaux combustibles, (meubles, tissus de décoration, etc) et la façade du poêle. La distance de sécurité est réduite à 50 cm (mesure B) si une protection aérée contre le rayonnement est montée devant les parties à protéger.

Distance de sécurité hors de la zone de rayonnement (fig 9).

Une distance minimum de 20 cm doit être respectée entre les matériaux combustibles, et la paroi arrière du poêle. Une distance minimum de 30 cm doit être respectée entre les matériaux combustibles, et les parois latérales du poêle.

Sol dessous et devant le poêle

Les sols en matériaux combustibles tels que tapis, parquet ou liège doivent être remplacés ou protégés en les couvrant d’une matière incombustible sous le poêle ainsi que devant l’ouverture du foyer sur 50 cm minimum à l’avant et 30 cm sur le coté. Nous vous conseillons de placer sous le poêle une plaque de protection en verre ou acier

Fig. 8

Fig. 9

30cm 30cm

51

2.4 Raccordement au conduit de cheminée

Le conduit:

Le poêle doit être raccordé à un conduit qui convient pour des combustibles solides conformément à la norme française DTU 24.1 P1 / 51-201 relative aux travaux de fumisterie. Pour un bon fonctionnement il est impératif que votre conduit de fumée soit compatible avec votre poêle. Votre conduit doit notamment assurer un tirage suffisant et son isolation doit permettre un fonctionnement sans condensation.

La norme EN 13384-1 décrit une méthode de calcul pour conduits de fumée. Cette norme permet notamment de vérifier la compatibilité du conduit avec l'appareil qui sera raccordé. Cette vérification doit impérativement être réalisée par un professionel. Pour effectuer ces vérifications, il faut utiliser les caractéristiques présentées dans le «

Tableau des caractéristiques techniques » du poêle.

Raccordement au conduit de cheminée :

Ces travaux doivent être réalisés par un professionnel. Attention : les tuyaux de poêles et toutes les pièces de raccordement doivent être adapté aux combustibles solides. Si les éléments de conduit de raccordement mènent vers des éléments inflammables, il doivent impérativement être à une distance minimum de 3 fois le diamètre du conduit. Cette distance peut être réduite de moitié si une protection contre le rayonnement (ininflammable) créant un vide d'air est installée entre le conduit et les matériaux inflammables. En cas d'impossibilité de respecter cette règle les matériaux inflammables doivent être déposés pour être remplacés par des éléments non inflammables.

52

3. Données technipues

3.1 Plans avec les dimensions

TYP 108 50 Pluto

TYP 108 53 Jupiter

TYP 108 51 Mars

TYP 108 52 Saturn / Stella

Nova / Kosmos

53

TYP 108 50 Panorama /

Zürich

TYP 108 50 Country

TYP 108 50 Luxor

TYP 108 50 Country-H

54

TYP 108 50 Radiant

TYP 108 50 Rondo / Radius

TYP 108 56 Eos

TYP 108 57 Calypso

55

3.2 Dimensions

* Appareil de base sans céramique

La taille apparaitre et les donnée informer de caractéres! Notre firmée la structure modification entretenir doit, en tant qu’ils levent technique niveau ou ils améliorent le qualité!

Art.no.

W20...

la

lar-

geur

(mm)

la profen-

deur

(mm)

l’altitude

(mm)

poids

netto

(kg)

poids brutto

(kg)

001085203 557 427 980 86 101 001085204 557 427 980 86 101 001085205 557 427 980 86 88 001085211 557 427 980 001085221 557 427 980 112 114 001085222 557 427 980 117 119 001085225 557 427 980 86 101 001085241 557 427 980 124 126 001085242 557 427 980 124 139 001085245 557 427 980 124 126 001085252 557 427 940 89 104 001085255 557 427 940 112 127 001085260 557 427 940 001085300 557 427 904 83 85 001085301 557 427 904 83 85 001085302 557 427 904 83 85 001085304 557 427 929 119 129 001085305 557 427 904 88 90 001085306 557 427 904 83 85 001085307 557 427 904 83 85 001085310 557 427 924 131 133 001085340 557 427 929 152 162 001085344 557 427 904 131 133 001085345 557 427 904 131 133 001085346 557 427 929 119 129 001085348 557 468 904 118 120 001085380 557 427 904 101 111 001085500 557 427 1023 88 96 001085505 557 427 1023 88 96 001085508 557 427 1023 88 96 001085520 557 427 1023 119 127 001085525 557 427 1023 119 127 001085540 557 427 1023 119 127 001085550 557 427 1023 102 112 001085610 557 492 930 113 126 001085615 557 492 930 113 126 001085621 557 492 930 113 126 001085701 557 516 905 85 98 001085711 557 516 929 100 113 001085715 557 516 929 147 160 001085721 557 516 929 112 125 001085740 557 516 905 122 135

Art.no.

W20...

la

lar-

geur

(mm)

la profendeur

(mm)

l’altitude

(mm)

poids

netto

(kg)

poids brutto

(kg)

001085000 557 427 904 88 98 001085004 557 427 904 88 98 001085005 557 427 904 88 98 001085006 557 427 904 88 98 001085009 557 427 904 88 98 001085010 557 468 1057 85 95 001085011 557 468 1057 131 141 001085012 588 531 904 84 97 001085014 557 427 904 93 103 001085015 588 435 904 80 92 001085020 557 427 904 114 124 001085022 588 531 924 96 109 001085024 588 531 924 96 109 001085026 588 531 924 96 109 001085030 557 516 924 151 163 001085035 557 516 904 87 99 001085038 557 516 924 98 110 001085040 851 408 1254 112 132 001085045 557 468 904 130 140 001085048 593 468 1032 135 145 001085050 557 427 904 123 133 001085051 557 427 904 101 111 001085052 557 427 904 101 111 001085053 557 427 904 101 111 001085054 557 427 904 101 111 001085055 557 427 904 123 133 001085060 557 427 904 88 98 001085066 557 427 1022 85 100 001085070 557 427 904 88 98 001085080 557 427 904 101 111 001085085 557 427 904 101 111 001085100 557 427 1022 85 100 001085101 557 427 1022 85 100 001085103 610 452 1050 103 118 001085140 557 427 1022 118 133 001085160 557 427 1022 115 130 001085175 557 427 1022 103 118 001085170 557 427 1022 85 100 001085185 610 452 1050 103 118 001085190 610 452 1050 103 118 001085200 557 427 980 86 88 001085201 557 427 980 86 88 001085202 557 427 980 86 88

56

3.3 Data

Type TYP108 50 / 51 / 52 / 53 / 56 / 57

- Puissance nominale 6,5 kW

Gaz de combustion: Combustible:

- Débit massique des fumées

- Température moyenne de fumées

- Tirage minimum

- CO (pour 13% de O2)

- Poussière (pour 13% de O

2

)

- Rendement d'exploitation

bois / lignite

7,5 g/s 290 ˚C

12 Pa

≤ 40 mg/m³

959 / 813 mg/m³

≥ 78 % / 74,5 %

Toutes les informations fournies par les valeurs des gaz d'échappement sont basées sur la norme EN 13240 en conditions de laboratoire stationnaire

57

3.4 Déclaration de conformité CE

WAMSLER

Haus- und Küchentechnik GmbH

Déclaration de conformité CE

Fabricant : WAMSLER Haus- und Küchentechnik GmbH, Gutenbergstr. 25,

D-85748 Garching, Allemagne

Désignation du produit : Cheminée à combustible solide

Type : TYP 108 50 / 51 / 52 / 53 / 56 / 57

Les produits désignés sont conformes aux règlements énoncés par les directives européennes suivantes :

89/106/CE : Réglementation des produits de construction

La preuve est donnée conformément à la norme EN 13240 par les rapports de contrôle N° FSPS-Wa 1807-EN établis par l'office de contrôle RWE Power AG Frechen accrédité par l’état (notified body number 1427) du 27.01.2009.

Munich, le 19.09.2011 ...................................i.V......................................

K.D. Knabel A. Freund Direction Directeur technique

Cette déclaration atteste la conformité de l’appareil avec les directives mentionnées, il ne contient pas la garantie de certaines propriétés. Les consignes de sécurité contenues dans la documentation de produit qui fait partie du détail de la fourniture devront être strictement observées. Cette déclaration de conformité est frappée de caducité si les appareils désignés ci-dessus sont modifiés par un tiers.

Nous réservons le droit d’apporter des modifications qui contribuent aux progrès techniques et / ou apportent une amélioration de la qualité. Nous déclinons toute responsabilité pour des fautes d’impression ou pour des changements intervenus après la date d’impression.

58

Gentilissimo Cliente,

ci complimentiamo con Lei per aver acquistato questa stufa da riscaldamento e per l’ottima scelta effettuata! Questo prodotto Le garantisce

• qualità elevata grazie all’utilizzo di ottimi materiali testati

• funzionamento sicuro grazie alle avanzate tecnologie verificate in modo

rigoroso in base alla norma europea EN 13240

• lunga durata nel tempo grazie alla robusta struttura

Per garantire un lungo funzionamento nel tempo della Sua stufa è importante leggere attentamente le seguenti istruzioni, nelle quali troverà tutte le informazioni necessarie oltre che utili suggerimenti.

INDICE

Gentilissimo Cliente, ..........................................................................................58

INDICE

...............................................................................................................58

AVVERTENZE DI SICUREZZA

.........................................................................59

1. Istruzioni per

l’uso.......................................................................................61

1.1 Struttura s

tufa ..............................................................................................61

1.2 Accensione ..................................................................................................62

1.3 Spegnim

ento................................................................................................64

1.4 Generalità sul funz

ionamento ......................................................................64

1.5 Pulizia e manutenzione

................................................................................65

1.6 Cause e risoluz

ione anomalie......................................................................67

2. Installaz

ione .................................................................................................68

2.1 Prescrizioni e norme

....................................................................................68

2.2 Distanze di s

icurezza................................................................................... 68

2.3 Collegamento alla canna fumaria

................................................................69

3. Schede te

cniche...........................................................................................74

3.1 Disegni dimensi

onali e dati ..........................................................................74

3.2 Dimensioni ...................................................................................................77

3.3 Dati...............................................................................................................78

3.4 Dichiarazione di conformità CE

...................................................................79

ATTENZIONE

Per la richiesta di pezzi di ricambio indicare il N° di articolo/Article No. e il N°

di serie/Serial No. riportati sulla targa di identificazione dell’apparecchio.

I

59

AVVERTENZE DI SICUREZZA

1. L’ apparecchio e i suoi dispositivi sono stati testati sulla base della norma EN 13240 o

secondo EN 12815 (vedi targa di identificazione).

2. Per un funzionamento ottimale della Sua stufa è fondamentale che la canna fumaria alla

quale volete effettuare il collegamento sia in condizioni perfette.

• L’installazione e l’uso delle apparecchiature, deve avvenire esclusivamente in ambiente giudicato idoneo dagli enti preposti e soprattutto in conformità alle norme e prescrizioni vigenti in materia.

• Gli impianti tecnologici e l’installazione degli apparecchi devono essere effettuati da personale professionalmente qualificato, autorizzato a rilasciare certificato di conformità e rispondenza alle norme in vigore.

• Nel luogo di installazione devono essere rispettate tutte le leggi, norme e direttive in vigore, in materia di edilizia civile e/o industriale, utilizzando sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione previsti per legge.

• Devono inoltre essere rispettate tutte le leggi, norme, direttive in vigore in materia di impiantistica, canne fumarie, elettricità, acqua, ventilazione/aspirazione.

3. Prima di procedere all’accensione dell’ apparecchio, leggere attentamente tutte le istruzioni per l’uso e contattare un tecnico specializzato.

4. Per il posizionamento degli apparecchi si consiglia di indossare guanti puliti di cotone per evitare di lasciare impronte digitali difficili da rimuovere in seguito.

5. Per mantenere l’aria pulita e garantire un funzionamento sicuro dell’apparecchio, il carico del combustibile non deve superare le quantità massime indicate nelle istruzioni per l’uso. Gli sportelli devono inoltre rimanere sempre chiusi per evitare un surriscaldamento che danneggerebbe la stufa. Eventuali danni come quello appena descritto non sono coperti dalla garanzia.

6. Quando l’apparecchio è in funzione gli sportelli devono sempre rimanere chiusi.

7. Sono ammessi i seguenti combustibili:

- ceppi di legna allo stato naturale (lunghezza max. 33 cm)

- mattonelle di lignite (v. tabella dei combustibili ammessi nelle istruzioni per l’uso)

8. Non utilizzare combustibili liquidi per l’accensione. Utilizzare solo appositi accendi fuoco o bricchetti di legno.

9. È vietato bruciare rifiuti, minuzzoli di legna, corteccia, polverino di carbone, trucioli, legna umida e trattata con antisettici, carta, cartone e simili.

10. Durante la prima accensione la stufa potrebbe emanare fumi e odori sgradevoli. Provvedere subito ad arieggiare bene il locale (aprire porte e finestre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con il primo riscaldamento, questi fenomeni potrebbero ripresentarsi anche in seguito.

11. Gli elementi di comando e i dispositivi di impostazione sono da regolare secondo le istruzioni per l’uso. Se l’apparecchio è caldo si raccomanda di servirsi di attrezzi speciali o dei guanti di protezione.

12. Aprendo lo sportello del focolare potrebbe verificarsi un’uscita di fumo dovuta ad un utilizzo improprio o ad uno scarso tiraggio della canna fumaria. Si raccomanda pertanto, di aprire lo sportello lentamente e solo di qualche centimetro, prima di aprirlo completamente. Prima di aprire lo sportello per la ricarica di combustibile, assicurarsi che nel focolare vi sia solo il letto di brace e che le fiamme siano tutte spente.

I

60

13. Quando la stufa è in funzione tutte le superfici, in particolare i vetri, le maniglie e i dispositivi di comando, possono raggiungere temperature elevate. È importante controllare che bambini, adolescenti, persone anziane e animali domestici mantengano una distanza di sicurezza dall’apparecchio quando questo è in funzione. Per manipolare la stufa servirsi del guanto di protezione o degli attrezzi speciali forniti. Bambini e adolescenti al di sotto dei 16 anni possono utilizzare la stufa solo se sorvegliati da adulti.

14. Assicurarsi che il cassetto cenere venga sempre spinto nella sua sede fino al raggiungimento dello scatto e, soprattutto, che non vengano smaltiti tizzoni/braci ardenti (pericolo di incendio).

15. Nei periodi di mezza stagione possono verificarsi anomalie della canna fumaria che possono compromettere la corretta espulsione dei gas combusti. In questo caso è opportuno riempire la camera di combustione con una quantità minore di combustibile, meglio se con trucioli o bricchetti di legno. Quindi mettere in funzione la stufa e con attenzione, stabilizzarne il tiraggio. Per un buon funzionamento della stufa la Griglia Focolare deve essere pulita quotidianamente.

16. Dopo ogni accensione stagionale è opportuno far ispezionare la stufa da tecnici qualificati ed effettuare una pulizia completa di tubi e giro fumi.

17. Per eventuali riparazioni o sostituzioni contattare tempestivamente il proprio rivenditore avendo cura di comunicare l’esatto n° di articolo e di serie dell’apparecchio. Tutti i componenti dovranno essere sostituiti esclusivamente con pezzi originali Wamsler.

18. Eventuali lavori, in particolare l’installazione, il montaggio, la prima accensione, nonché i servizi di assistenza e di riparazione possono essere eseguiti solo da una ditta specializzata (in impianti di riscaldamento o riscaldamento ad aria). Eventuali installazioni errate faranno decadere ogni forma di garanzia.

19. È importante che vengano rispettate le distanze di sicurezza ai lati e sul retro per tutti i componenti e materiali infiammabili. Le distanze sono riportate nelle istruzioni per l’uso o sulla targa dell’apparecchio.

20. È vietato apportare qualsiasi tipo di modifica all’apparecchio. Non è ammesso il collegamento ad una canna fumaria con altezza utile inferiore ai 4 metri. In caso di incendio della canna fumaria chiudere subito tutte le aperture dell’apparecchio e avvertire i Vigili del Fuoco. Non provare in nessun caso a spegnerlo autonomamente. Dopo l’incendio è assolutamente necessario far ispezionare la canna fumaria da un tecnico specializzato.

21. Poiché i combustibili solidi bruciando producono fuliggine, sul vetro della stufa potrebbero formarsi depositi; ciò non è da considerarsi un difetto dell’apparecchio.

22. Essendo la pietra ollare/arenaria pietre naturali, eventuali alterazioni cromatiche sono normali e non costituiscono motivo di reclamo.

23. L’apparecchiatura deve essere impiegata solo per l’uso per il quale è stata esplicitamente concepita, altri impieghi sono impropri e pertanto pericolosi.

24. L’ apparecchiatura non deve essere utilizzata come inceneritore.

25. In caso di vetro del portello focolare rotto e/o incrinato, così come in caso di anomalie di

funzionamento, l’apparecchio non può essere messo in funzione, se non dopo aver rimosso l’anomalia.

26. Non ostruire le aperture o feritoie di aspirazione o di smaltimento del calore.

27. Tutti i regolamenti locali, inclusi quelli riferiti alle Norme Nazionali ed Europee devono

essere rispettate nell’istallazione dell’apparecchio.

28. Il funzionamento dell’ apparecchio è di tipologia intermittente , quindi richiede che il combustibile venga caricato manualmente durante il funzionamento.

61

1. Istruzioni per l’uso

1.1 Struttura stufa

Scelta combustibile

Uscita fumi

Muratura

Sportello

Maniglia

Deposito per combustibile

Scaldavivande

Cassetto cenere

Leva aria primaria

Targa sul lato

p

osteriore

Fig. 1

62

1.2 Accensione

Combustibili

Per garantire un corretto funzionamento della stufa e una formazione minima di fumo devono essere utilizzati esclusivamente i combustibili elencati di seguito: legna secca allo stato naturale con umidità massima del 20% e mattonelle di lignite.

La leva di regolazione dell’aria secondaria è montata sul lato posteriore. Per il legno impostarla sulla posizione 2 “H”, per la lignite sulla posizione 1 “K”.

Tipo di combustibile Valore calorico ca. kJ/kg

Mattonelle di lignite Legna dura Legna morbida

19.500

15.900

11.500

È vietato bruciare i seguenti combustibili: Rifiuti, minuzzoli di legna, corteccia, polverino di carbone, trucioli, legna umida e tratta-

ta con antisettici, carta, cartone e simili. Per l’accensione utilizzare bricchetti di legno o accendifuoco da grill. N.B. Per l’ accensione non utilizzare mai : alcool, benzina, o altri combustibili liquidi.

Attenzione!

Durante la prima accensione la stufa potrebbe emanare fumi e odori sgradevoli. Provvedere subito ad arieggiare bene il locale (aprire porte e finestre) e riscaldare alla potenza termica nominale massima per almeno un’ora. Se non viene raggiunta la temperatura massima con la prima accensione, questi fenomeni potrebbero ripresentarsi anche in seguito.

Mediante la leva dell’aria primaria è possibile impostare in continuo i valori compresi nel campo di regolazione per ottenere la potenza calorica desiderata.

Con la serranda dell'aria primaria per regolare la potenza nominale.

Ci può essere esercitato solo le impostazioni e le quantità di carburante sono dati che corrispondono alle vostre dispositivo con licenza o ac quistati.

63

Impostazione aria di combustione: Le leve devono sempre trovarsi al centro dei simboli.

Tabella 1 Quantità di carico orario: 6,5 kW

Per il legno non superare una quantità di due ceppi (lunghezza max. 33 cm) per un carico di circa 1,5 kg. Per le mattonelle di lignite carico max. 1,7 kg (circa 2-3 pezzi).

Prima accensione

• Prima di procedere all’accensione rimuovere il materiale di imballaggio del parafiamma sopra il focolare ed eventualmente anche il nastro adesivo del vetro senza lasciare residui (fig. 6).

Aprire lo sportello del focolare sollevando la maniglia verso l’alto (fig. 2). Se l’apparecchio è caldo, utilizzare un guanto di protezione isolato. Impostare l’aria primaria e la scelta di combustibile (fig. 3+4) secondo quanto indicato dalla tabella 1.

Posizionare sulla griglia focolare bricchetti di legno o accendi fuoco e aggiungervi sopra dei trucioli di legno. Procedere con una piccola carica di legna per poi aumentarne la quantità, accendere, e poi richiudere lo sportello del focolare. Quando la fiamma si è ben sviluppata, e si è formato un buon strato di brace, aggiungere un’ulteriore carica di combustibile. In seguito impostare l’aria primaria secondo quanto indicato dalla tabella 1.

Per la prima accensione è opportuno procedere in modo “lieve” con piccole quantità di combustibile, per consentire ai componenti di abituarsi al calore. Durante questa fase la stufa potrebbe emanare fumi e odori sgradevoli. Provvedere subito ad arieggiare bene il locale (aprire porte e finestre) e riscaldare alla potenza termica nominale massima per almeno un'ora. Se non viene raggiunta la temperatura massima con la prima accensione, questi fenomeni potrebbero ripresentarsi anche in seguito.

Il combustibile non deve essere gettato, ma appoggiato nel focolare con delicatezza per evitare di danneggiare la parte in muratura dell’apparecchio.

Posizione

leva aria primaria

Combustibile

6,5 kW

Posizione

scelta combu-

stibile

Accensione

A H -

Ceppi di legna

Potenza termica nominale

H H ca. 0,75 h

Mattonelle di lignite

Potenza termica nominale

A K ca. 1 h

Spegnimento

H K

-

64

Attenzione!

Aprendo lo sportello del focolare potrebbe verificarsi un’uscita di fumo dovuta ad un utilizzo improprio o ad uno scarso tiraggio della canna fumaria. Si raccomanda pertanto di aprire lo sportello lentamente, e solo di qualche centimetro, prima di aprirlo completamente. Prima di aprire lo sportello per la ricarica di combustibile, assicurarsi che nel focolare vi sia solo il letto di brace e che le fiamme siano tutte spente.

1.3 Spegnimento

Chiudere gli sportelli e portare la regolazione dell’aria primaria in posizione chiusa. Lasciar consumare la brace rimasta e far raffreddare la stufa. Pulire e svuotare il focolare e il cassetto cenere solo quando la stufa si è raffreddata a temperatura ambiente! Raccomandiamo di far attenzione alla possibile presenza di braci o tizzoni caldi.

1.4 Generalità sul funzionamento

Gli sportelli del focolare devono rimanere sempre chiusi mentre la stufa è in funzione. È possibile aprirli per l’accensione, l’aggiunta di carico o per la pulizia del focolare.

Un adeguato apporto di aria secondaria consente di bruciare anche i componenti combustibili dei gas di scarico. Non può essere escluso un eventuale deposito di sporco sul vetro dovuto ai combustibili solidi e ciò non è da considerarsi come un difetto dell’apparecchio. Grazie a questo sistema la combustione genera poco fumo e fuliggine garantendo il rispetto dell’ambiente. Qualora la stufa venga utilizzata nei periodi di mezza stagione è necessario prima controllare il tiraggio della canna fumaria, che potrebbe essere scarso se la temperatura esterna è elevata. A questo scopo avvicinare un fiammifero acceso allo sportello del focolare leggermente aperto. Se la fiamma non dovesse tirare sufficientemente in direzione dell’apertura, bruciare per breve tempo dei trucioli o bricchetti di legno nella stufa o nell’apertura di ispezione della canna fumaria. Per consentire un buon apporto di aria, prima di ogni combustione pulire e scuotere la griglia focolare (fig. 5). Svuotare regolarmente il cassetto cenere ad apparecchio freddo (fig. 5). Se l’apparecchio è ancora caldo, indossare il guanto di protezione fornito. Accertarsi che durante questa procedura non vengano smaltiti residui di combustione ardenti (braci o tizzoni caldi).

Assicurarsi che il cassetto cenere venga sempre spinto nella sua sede fino al raggiungimento dello scatto.

Attenzione!

Per garantire aria pulita e una buona resa dell’apparecchio, il carico del combustibile non deve superare le quantità max indicate nelle istruzioni per l’uso per evitare un surriscaldamento che danneggerebbe la stufa. Eventuali danni come quello appena descritto non sono coperti dalla garanzia. Una minore resa termica si ottiene soltanto riducendo le quantità di carico e non mediante diminuzione dell’aria primaria.

65

1.5 Pulizia e manutenzione

Un buon utilizzo dell’apparecchio associato ad un’accurata pulizia e manutenzione garantiscono la stabilità dei valori e una lunga durata nel tempo dell’ apparecchio. Ciò consente di risparmiare preziose risorse, rispettare l’ambiente ed evitare ulteriori spese. Per procedere alla pulizia tirare in avanti il parafiamma (fig. 6, n° 2). In questo modo è possibile pulire il giro fumi dall’interno o, rimuovendo il tubo di scarico, dall’alto.

Al termine dell’operazione di pulizia reinserire il parafiamma (fig. 6) nella posizione iniziale.

Attenzione!

A fine stagione è opportuno sottoporre la stufa a una pulizia completa. Per eventuali riparazioni o sostituzioni contattare tempestivamente il proprio rivenditore avendo cura di comunicare l’esatto n° di articolo e di serie dell’apparecchio (v. targa di identificazione).

La pulizia delle superfici esterne è da effettuare a stufa fredda. Devono essere pulite con acqua corrente o, in casi particolari, pretrattate con acqua saponata o detersivo per piatti, e poi strofinate fino a completa asciugatura.

Prima del primo utilizzo pulire il vetro ROBAX S della stufa con un panno umido e pulito e aggiungere poi delle gocce di detergente per vetroceramica su entrambi i lati del vetro mediante carta da cucina.

La pregiata superficie di ROBAX S è rivestita con una pellicola invisibile che consente di mantenere il vetro pulito e che agevola le operazioni di pulizia se queste sono svolte regolarmente.

I combustibili solidi bruciando producono fuliggine e la formazione sul vetro di eventuali depositi non può essere mai del tutto esclusa; ciò non è da considerarsi un difetto dell’apparecchio.

Pulizia delle ceramiche: sporco e grasso possono essere rimossi con acqua e sapo-

ne. Pulizia di pietra ollare e arenaria: essendo pietra ollare e arenaria pietre naturali,

eventuali alterazioni cromatiche sono normali e non costituiscono motivo di reclamo! Sporco e grasso possono essere rimossi con acqua e sapone, piccoli graffi con carta abrasiva a umido (grana 240).

Importante: non utilizzare in nessun caso spugne, abrasivi e detergenti aggressivi o che potrebbero graffiare le superfici!

Eventuali lavori, in particolare l’installazione, il montaggio, la prima accensione, nonché i servizi di assistenza e di riparazione possono essere eseguiti solo da una ditta specializzata (in impianti di riscaldamento o riscaldamento ad aria). Eventuali installazioni errate faranno decadere ogni forma di garanzia.

66

Rimuovere carta ondulata di imballaggio

H A

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

2

67

1.6 Cause e risoluzione anomalie

Provvedimenti da attuare in caso di incendio di canna fumaria

Una pulizia non completa della canna fumaria, l’utilizzo di combustibile non idoneo (per esempio legna troppo umida) o l’impostazione sbagliata dell’aria della combustione potrebbero provocare un incendio della canna fumaria. In questo caso chiudere la presa d’aria della stufa e chiamare immediatamente i Vigili del Fuoco.

N.B. Non provare mai ad estinguere il fuoco con acqua.

Tipo di anomalia Cause possibili Rimedi

Formazione di odori: Asciugatura della vernice

utilizzata ed evaporazione dei residui di olio.

Lasciare la stufa in funzione per diverse ore sulla posizione minima così come indicato nelle istruzioni per l’uso. In seguito lasciare riscaldare per diverse ore a potenza massima.

Scarsa emissione di calore:

• È stata scelta una potenza troppo bassa

• Tiraggio troppo basso

• Tubo di scarico troppo

lungo e non sigillato

• Sportelli vetro, focolare o cenere non ermetici

• Combustione di legna troppo umida

• Far verificare il Suo fabbisogno termico da un tecnico esperto.

• La stufa richiede un tiraggio min di 12 Pa e può arrivare ad un max di 18 Pa per breve tempo. Controllare la tenuta della canna fumaria. Verificare soprattutto le aperture della canna fumaria e di pulizia. Se necessario collegare un tratto verticale.

• Tutti i collegamenti dei tubi di scarico devono avere una buona tenuta stagna ed essere isolati con materiale refrattario.

• Controllare la tenuta e chiudere bene gli sportelli. In caso far sostituire i nastri sigillanti.

• Utilizzare solamente legna ben asciutta.

68

2. Installazione

2.1 Prescrizioni e norme

• Leggere attentamente il contenuto del presente manuale, in quanto fornisce im- portanti indicazioni ed istruzioni riguardanti l’installazione, l’uso, la manutenzione e soprattutto la sicurezza del prodotto.

• L’installazione e l’uso delle apparecchiature, deve avvenire esclusivamente in ambiente giudicato idoneo dagli enti preposti e soprattutto in conformità alle norme e prescrizioni vigenti in materia.

• Gli impianti tecnologici e l’installazione degli apparecchi devono essere effettuati da personale professionalmente qualificato, autorizzato a rilasciare certificato di conformità e rispondenza alle norme in vigore.

• Nel luogo di installazione devono essere rispettate tutte le leggi, norme e direttive in vigore, in materia di edilizia civile e/o industriale, utilizzando sempre i dispositivi di sicurezza individuale e gli altri mezzi di protezione previsti per legge.

• Devono inoltre essere rispettate tutte le leggi, norme, direttive in vigore in materia di impiantistica, canne fumarie, elettricità, acqua, ventilazione/aspirazione.

• Il costruttore declina ogni responsabilità derivante da installazione errata, manomissione, utilizzo non corretto dell’apparecchio, uso improprio, cattiva manutenzione, inosservanza delle normative vigenti e imperizia d’uso.

Operazioni preliminari

• Togliere delicatamente l’imballo.

• Il materiale che compone l’imballo va riciclato mettendolo negli appositi contenitori

o conferito al sito preposto nel comune di residenza.

• Prima dell’installazione assicurasi dell’integrità dell’apparecchio, in caso di dubbio non utilizzarlo e rivolgersi al rivenditore.

Posizionamento apparecchio

• Il sito d’installazione dell’apparecchio deve prevedere:

− Una pavimentazione di adeguata capacità di carico, superiore al peso

dell’apparecchio. Se la costruzione esistente non soddisfa questo requisito, misure appropriate dovranno essere prese (Es. piastra di distribuzione di carico).

− Una pavimentazione adatta all’irraggiamento calorico che garantisca l’ edificio

contro i rischi di incendio.

− L’ installazione dell’ apparecchio deve garantire facile accesso per la pulizia

dell’apparecchio stesso, dei condotti dei gas di scarico e della canna fumaria.

2.2 Distanze di sicurezza

Proteggere dall’effetto del calore tutti gli elementi costruttivi, mobili o tessuti di arredamento infiammabili situati nelle vicinanze della stufa.

69

Oggetti all’interno della zona di irraggiamento Per gli elementi costruttivi, i mobili e i tessuti di arredamento infiammabili situati nella

zona di irraggiamento della stufa è necessario rispettare una distanza minima di 100 cm (A), misurati dal bordo anteriore dell’apertura del focolare. La distanza di sicurezza si riduce ai 50 cm (B) qualora di fronte all’elemento sia installata una prote- zione areata (v. fig. 8).

Oggetti al di fuori della zona di irraggiamento Le pareti laterali e quella posteriore all’apparecchio non possono essere realizzate o

rivestite con materiale infiammabile qualora la distanza laterale sia inferiore ai 30 cm e quella posteriore ai 20 cm.

Anche per mobili in legno o in plastica deve essere rispettata una distanza laterale di 30 cm (v. fig. 9).

Pavimento sotto e davanti alla stufa I pavimenti in materiale infiammabile come moquette, parquet o sughero devono es-

sere sostituiti o protetti sotto la stufa, davanti fino a 50 cm dal bordo del focolare e lateralmente fino a 30 cm da un rivestimento in materiale non infiammabile, come ceramica, pietra, vetro o da una base salva-pavimento in acciaio.

2.3 Collegamento alla canna fumaria

ATTENZIONE!

Prima di procedere al collegamento dell’apparecchio consultare un tecnico specializzato di zona!

I tratti di collegamento della stufa devono essere ben saldati e sigillati e non devono essere inseriti in profondità nella sezione trasversale libera della canna fumaria. Il tratto di collegamento tra stufa e canna fumaria deve avere un diametro equivalente a quella del bocchettone di uscita fumi della stufa. Tratti orizzontali superiori ai 0,5 metri

X

Fig. 8

Fig. 9

30cm 30cm

70

devono avere una pendenza di 10 gradi rispetto alla canna fumaria. Tubi non isolati termicamente o con andamento orizzontale non devono avere una lunghezza superiore ad un metro.

La Misura X (distanza da elementi costruttivi/materiali infiammabili) da rispettare è quella indicata dal produttore dell’apparecchio.

ATTENZIONE!

Per il dimensionamento della canna fumaria consultare i dati relativi all’ apparecchio nella sezione 3.

CAMINO O CANNA FUMARIA

• Il camino o canna fumaria deve rispondere ai seguenti requisiti:

− Essere a tenuta dei prodotti della combustione, impermeabile ed adeguatamente

isolato e coibentato alla stregua delle condizioni di impiego (UNI 9615);

− Essere realizzato in materiali adatti a resistere alle normali sollecitazioni meccani- che, al calore, all’azione dei prodotti della combustione e alle eventuali condense;

− Avere andamento prevalentemente verticale con deviazioni dell’asse non superiori a 45°;

− Essere adeguatamente distanziato da materiali combustibili o infiammabili mediante intercapedine d’aria od opportuno isolante;

− Avere sezione interna preferibilmente circolare; le sezioni quadrate o rettangolari devono avere angoli arrotondati con raggio non inferiore a 20 mm;

− Avere sezione interna costante, libera e indipendente;

− Avere le sezioni rettangolari con rapporto massimo tra i lati di 1,5;

− Dovranno essere rispettate le indicazioni del costruttore dell’apparecchio per

quanto concerne la sezione e le caratteristiche costruttive della canna fumaria/camino. Per sezioni particolari, variazioni di sezione o di percorso dovrà essere effettuata una verifica del funzionamento del sistema di evacuazione fumi con appropriato metodo di calcolo fluidodinamico (UNI 9615).

− E’ consigliato che il condotto fumario sia dotato di una camera per raccolta mate- riali solidi ed eventuali condense, situata sotto l’imbocco del canale da fumo, in modo da essere facilmente apribile ed ispezionabile da sportello a tenuta d’aria.

Generalmente la stufa può essere

collegata direttamente alla canna

f

umaria mediante impiego di curve.

Se il tiraggio è scarso la stufa do-

vrebbe essere collegata alla canna

fumaria mediante un tubo di scarico

fumi verticale.

71

− In caso di incendio della canna fumaria munirsi di adeguati sistemi per soffocare le fiamme (es. utilizzare un estintore a polvere o ad anidride carbonica) e richiedere l'intervento dei Vigili del Fuoco.

COLLEGAMENTO DELL’APPARECCHIO ALLA CANNA FUMARIA ED EVACUAZIONE DEI PRODOTTI DELLA COMBUSTIONE (vedi anche normativa UNI 10683)

• Il collegamento tra l’apparecchio di utilizzazione e la canna fumaria deve ricevere lo scarico da un solo generatore di calore.

• E’ ammessa la realizzazione di apparecchio composto da caminetto e forno di cottura con un unico punto di scarico verso il camino, per il quale il costruttore dovrà fornire le caratteristiche costruttive del raccordo dei canali da fumo.

• E’ vietato convogliare nello stesso canale da fumo lo scarico proveniente da cap- pe sovrastanti gli apparecchi di cottura.

• E’ vietato lo scarico diretto verso spazi chiusi anche se a cielo libero.

• Lo scarico diretto dei prodotti della combustione deve essere previsto a tetto ed il

condotto fumario deve avere le caratteristiche previste precedentemente.

COMIGNOLO

• Il comignolo deve rispondere ai seguenti requisiti:

− Avere sezione interna equivalente a quella del camino;

− Avere sezione utile di uscita non inferiore al doppio di quella interna del camino;

− Essere costruito in modo da impedire la penetrazione nel camino di pioggia, neve,

corpi estranei e in modo che anche in caso di venti di ogni direzione e inclinazione sia comunque assicurato lo scarico dei prodotti della combustione;

− Essere posizionato in modo da garantire una adeguata dispersione e diluizione dei prodotti della combustione e comunque al di fuori della zona di reflusso in cui è favorita la formazione di contropressioni. Tale zona ha dimensioni e conformazioni diverse in funzione dell’angolo di inclinazione della copertura, per cui risulta necessario adottare le altezze minime indicate negli schemi seguenti:

72

Inclinazione del tetto

C (°)

A H

Altezza della zona di reflusso Z (m)

15 1,85 1,00 0,50 30 1,50 1,30 0,80 45 1,30 2,00 1,50 60 1,20 2,50 2,10

REALIZZAZIONE DELL’ALLACCIAMENTO ALLA CANNA FUMARIA

• Eseguire il collegamento dell’apparecchio alla canna fumaria del camino esisten- te, assicurandosi che il tubo di uscita fumi non occupi la sezione libera della canna fumaria.

• Utilizzare esclusivamente tubi adatti allo smaltimento dei fumi della combustione.

• Limitare i tratti orizzontali del condotto di raccordo alla canna fumaria (max 1

metro) e l’uso di curve.

73

PRESA ARIA COMBUSTIONE DALL’AMBIENTE DI INSTALLAZIONE

• L’apparecchio deve poter disporre dell’aria necessaria a garantirne il regolare funzionamento mediante prese d’aria esterna.

• Le prese d’aria devono rispondere ai seguenti requisiti: a) Avere sezione libera totale minima di 200 cm²; b) Essere comunicanti direttamente con l’ambiente di installazione; c) Essere protette con griglia, rete metallica o idonea protezione purché non ri-

duca la sezione minima di cui al punto a) e posizionate in modo da evitare che possano essere ostruite.

• L’afflusso dell’aria può essere ottenuto anche da un locale adiacente a quello di installazione, purché tale flusso possa avvenire liberamente attraverso aperture permanenti comunicanti con l’esterno. Il locale adiacente rispetto a quello di installazione non deve essere messo in depressione rispetto all’ambiente esterno per effetto del tiraggio contrario, provocato dalla presenza in tale locale di altro apparecchio di utilizzazione o di dispositivo di aspirazione.

• Nel locale adiacente le aperture permanenti devono rispondere ai requisiti di cui alle lettere a) e c).

• Il locale adiacente non può essere adibito ad autorimessa, magazzino di materia- le combustibile né comunque ad attività con pericolo d’incendio.

NOTA : Ventilatori di estrazione aria, quando usati nella stessa stanza o spazi vicini dell’apparecchio, potrebbero causare problemi di funzionamento.

NOTA : Il locale di installazione non deve essere messo in depressione da apparecchiature quali ad esempio: cappe di aspirazione,camini, canne fumarie,ecc.., presenti nel locale stesso o nei locali adiacenti posti in comunicazione.

74

3. Schede tecniche

3.1 Disegni dimensionali e dati

TYP 108 50 Pluto

TYP 108 53 Jupiter

TYP 108 51 Mars

TYP 108 52 Saturn / Stella

Nova / Kosmos

75

TYP 108 50 Panorama /

Zürich

TYP 108 50 Country

TYP 108 50 Luxor

TYP 108 50 Country-H

76

TYP 108 50 Radiant

TYP 108 50 Rondo / Radius

TYP 108 56 Eos

TYP 108 57 Calypso

77

3.2 Dimensioni

* Apparecchi base senza ceramiche

Queste dimensioni sono indicate a solo scopo informativo! Ci riserviamo il diritto di apportare eventuali modifiche strutturali a vantaggio del progresso tecnologico o del miglioramento qualitativo!

N° art.

W20...

Lar-

ghez-

za

(mm)

Profon-

dità

(mm)

Altezza (mm)

Peso netto

(kg)

Peso

brutto

(kg)

001085203 557 427 980 86 101 001085204 557 427 980 86 101 001085205 557 427 980 86 88 001085211 557 427 980 001085221 557 427 980 112 114 001085222 557 427 980 117 119 001085225 557 427 980 86 101 001085241 557 427 980 124 126 001085242 557 427 980 124 139 001085245 557 427 980 124 126 001085252 557 427 940 89 104 001085255 557 427 940 112 127 001085260 557 427 940 001085300 557 427 904 83 85 001085301 557 427 904 83 85 001085302 557 427 904 83 85 001085304 557 427 929 119 129 001085305 557 427 904 88 90 001085306 557 427 904 83 85 001085307 557 427 904 83 85 001085310 557 427 924 131 133 001085340 557 427 929 152 162 001085344 557 427 904 131 133 001085345 557 427 904 131 133 001085346 557 427 929 119 129 001085348 557 468 904 118 120 001085380 557 427 904 101 111 001085500 557 427 1023 88 96 001085505 557 427 1023 88 96 001085508 557 427 1023 88 96 001085520 557 427 1023 119 127 001085525 557 427 1023 119 127 001085540 557 427 1023 119 127 001085550 557 427 1023 102 112 001085610 557 492 930 113 126 001085615 557 492 930 113 126 001085621 557 492 930 113 126 001085701 557 516 905 85 98 001085711 557 516 929 100 113 001085715 557 516 929 147 160 001085721 557 516 929 112 125 001085740 557 516 905 122 135

N° art.

W20...

Lar-

ghez-

za

(mm)

Pro-

fondi-

tà

(mm)

Altezza (mm)

Peso netto

(kg)

Peso

brutto

(kg)

001085000 557 427 904 88 98 001085004 557 427 904 88 98 001085005 557 427 904 88 98 001085006 557 427 904 88 98 001085009 557 427 904 88 98 001085010 557 468 1057 85 95 001085011 557 468 1057 131 141 001085012 588 531 904 84 97 001085014 557 427 904 93 103 001085015 588 435 904 80 92 001085020 557 427 904 114 124 001085022 588 531 924 96 109 001085024 588 531 924 96 109 001085026 588 531 924 96 109 001085030 557 516 924 151 163 001085035 557 516 904 87 99 001085038 557 516 924 98 110 001085040 851 408 1254 112 132 001085045 557 468 904 130 140 001085048 593 468 1032 135 145 001085050 557 427 904 123 133 001085051 557 427 904 101 111 001085052 557 427 904 101 111 001085053 557 427 904 101 111 001085054 557 427 904 101 111 001085055 557 427 904 123 133 001085060 557 427 904 88 98 001085066 557 427 1022 85 100 001085070 557 427 904 88 98 001085080 557 427 904 101 111 001085085 557 427 904 101 111 001085100 557 427 1022 85 100 001085101 557 427 1022 85 100 001085103 610 452 1050 103 118 001085140 557 427 1022 118 133 001085160 557 427 1022 115 130 001085175 557 427 1022 103 118 001085170 557 427 1022 85 100 001085185 610 452 1050 103 118 001085190 610 452 1050 103 118 001085200 557 427 980 86 88 001085201 557 427 980 86 88 001085202 557 427 980 86 88

78

3.3 Dati

Tipo TYP108 50 / 51 / 52 / 53 / 56 / 57 Potenza termica nominale 6,5 kW Volume riscaldabile in m³ per utilizzo non

continuo secondo DIN 18893/TAB. 2 in condizioni

- favorevoli

- normali

- poco favorevoli

132

78 52

Valori delle emissioni per seguenti combustibili Portata fumi Temperatura dei fumi Depressione minima con rendimento nominale Polveri (in riferimento ad un tenore O

2

del 13 %)

CO (in riferimento ad un tenore O

2

del 13 %)

Rendimento

legna / BB7“

7,5 g/s 290 ˚C

12 Pa

≤ 40 mg/m³

959 / 813 mg/m³

≥ 78 % / 74,5 %

Tutte le informazioni fornite dai valori dei gas di scarico sono basati sul EN 13240 in condizioni di laboratorio stazionarie.

79

3.4 Dichiarazione di conformità CE

WAMSLER

Haus- und Küchentechnik GmbH

Dichiarazione di conformità CE

Produttore: WAMSLER Haus- und Küchentechnik GmbH, Gutenbergstr. 25,

D-85748 Garching, Germania

Prodotto: Stufa a combustibile solido

Modello: TYP 108 50 / 51 / 52 / 53 / 56 / 57

Si dichiara che i prodotti di cui sopra risultano in conformità a quanto previsto dalle seguenti direttive comunitarie europee:

89/106/CE: Direttiva prodotti da costruzione

La prova è costituita in base alla norma EN 13240 dal certificato di collaudo FSPS-Wa 1807-EN redatto dal Centro di controllo RWE Power AG Frechen (notified body number

1427) in data 27/01/2009.

Monaco di Bav., lì 19.09.2011 ..........................................................................

K.D. Knabel A. Freund

Direttore generale Direzione tecnica

Questa dichiarazione certifica la conformità alle direttive summenzionate, ma non contiene alcuna garanzia delle proprietà del prodotto. È opportuno consultare le avvertenze di sicurezza allegate alle istruzioni del prodotto. Questa dichiarazione perde validità nel caso in cui gli apparecchi descritti sopra vengano modificati da parte di terzi.

Ci riserviamo il diritto di apportare modifiche a vantaggio del progresso tecnologico e/o del miglioramento qualitativo. Non ci assumiamo nessuna responsabilità per eventuali errori di battitura o modifiche successive

alla messa in stampa.

80

HU

Előszó

Tisztelt Vásárló!

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött. Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre

• a működési biztonságra, amelyet a német és európai normák szerint

ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)

• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

Tartalomjegyzék

Előszó ................................................................................................................80

Tartalomjegyzék.................................................................................................80

BIZTONSÁGI ELŐÍRÁSOK ...............................................................................81

1. Használat ......................................................................................................83

1.1 A kandalló felépítése....................................................................................83

1.2 Üzembe helyezés ........................................................................................84

1.3Üzemen kívül-helyezés.................................................................................85

1.4 Fűtési útmutatások.......................................................................................85

1.5 Tisztítás és gondozás ..................................................................................86

1.6 Üzemzavar-okok, elhárításuk ......................................................................88

2. Elhelyezés.....................................................................................................89

2.1 Előírások ......................................................................................................89

2.2 Elhelyezési helység .....................................................................................89

2.3 Távolságok...................................................................................................89

2.4 Kéménycsatlakozás .....................................................................................90

3. Műszaki adatok ............................................................................................92

3.1 Méretrajz ......................................................................................................92

3.2 Méret adatok ................................................................................................95

3.3 Műszaki jellemzők........................................................................................96

3.4 EK Konformitás-nyilatkozat..........................................................................97

FIGYELEM!

A típustáblán feltüntetett cikkszámot és gyártási számot a

pótalkatrész rendelésnél meg kell adni!

81

HU

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra

kerültek (készülék típusát meghatározó tábla).

2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tüzvédemi

rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.

3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati

útmutatót alaposan át kell olvasni, és az illetékes kéményseprőtől tájékoztatni kell.

4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a

később nehezen eltüntethető ujjlenyomatokat elkerüljük.

5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban

megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.

6. A készülék ajtajainak működés közben mindig zárva kell lenniük.

7. Engedélyezett tüzelőanyagok:

- természetes faanyag (max. 33 cm hosszúságban)

- esetlegesen barnaszén-brikett (ld. használati utasítás)

8. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális

gyújtóanyagot, vagy száraz gyújtóst lehet használni.

9. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel

kezelt fa, papír és karton vagy hasonlók égetése tilos.

10. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül

gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is

felléphetnek.

11. A kezelési elemeket és a beállító egységeket a használati útmutatóban

leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.

12. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst

keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyenek láthatók.

82

13. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon

felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

14. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és

különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tűzveszély).

15. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek

következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.

16. Minden fűtési szezon után érdemes a berendezést szakemberrel átnézetni.

Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.

17. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon

szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.

18. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt

körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő- összeköttetés teremthető más helyiségekkel (min. 150cm

2

).

19. Ügyeljen az éghető alkatrészektől és anyagoktól való oldal- és hátsó irányú

távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.

20. A készüléket tilos átalakítani.

21. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél

alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.

22. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és

értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.

83

1. Használat

1.1 A kandalló felépítése

Tüzelőanyag választó állása

a hátfalon

Füstcsőcsonk

Falazat

Ajtó

Ajtó fogantyú

Fatároló

Tárolórész

Hamuláda

Primer levegőszabályzó

Típustábla a hátfalon

84

1.2 Üzembe helyezés

Tüzelőanyagok: A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

1.táblázat

Levegőszabályozó-beállítás: A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hőteljesítményen való üzemeltetésére. A hőteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza. A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

Primerlevegő szabályzó

állása

Tüzelőanyag

6,5 kW

Tüzelőanyag

választó

állása

Égési

idő

Felfűtés, begyújtás

A H

-

Fa

Névleges

hőtelj.

H H ca. 0,75 h

Barnaszén

Névleges

hőtelj.

A K ca. 1 h

Üzemen kívül helyezés

H K

-

2. táblázat Töltési mennyiségek:

6,5 kW:

Hasábfa: max. hossz.: 33 cm, max.: 2 hasáb töltésenként kb. 1,5 kg. Barnaszén – brikett max: 1,7 kg (2db)

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!

Tüzelőanyag-fajták Fűtőérték kb. kJ/kg

Keményfa Puhafa Barnaszén - brikett

19.500

15.900

11.500

85

ELSŐ BEGYÚJTÁS

• Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren

át el kell távolítani (6. kép).

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőteljesítményen fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.

• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján

• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehűlni hagyni.

• A tűzteret és a hamuládát kiüríteni!

• Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a

2. táblázatnak megfelelően beállítani.

• Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni. A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem! Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

86

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (5. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fűtési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (6. kép) előre kell húzni. Ezáltal a füstutak belülről, vagy ha a füstcsövet eltávolítjuk, akkor felülről kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (6. kép). A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fűtési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán). Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe. A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni. A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán. A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást. A kerámia tisztítása: A szennyeződés és zsiradék szappannal és vízzel távolítható el. A zsírkő tisztítása: a zsírkő természetes kő, ezért kis színeltérések normálisak és nem alap a reklamációhoz! Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

87

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószerekethasználni!

Szállítási biztosító kartonpapír

H A

2.ké

p

3.kép

4.kép

5.kép

6.kép

2

88

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája Lehetőséges okai: Elhárítás:

Szagképződés:

A felhasznált védőfesték

kikeményedése

Olajmaradékok kigőzölgése

A kandallót több órán át kis fokozaton

üzemeltetni. Ezek után több órára,

maximális teljesítményre felfűteni.

Csak jól kiszárított fát

alkalmazzunk.

Szakemberrel vizsgáltassa meg a fűteni

kívánt helyiség hősszükségletét.

Túl csekély a kéményhuzat

A kémény huzatnak min. 10 Pa-nak kell

lennie. Ellenőrizze a kéményének a

tömítettségét, és hogy más, ehhez a

kéményhez csatlakozó készülékek

ajtajai tömítetten (jól) záródnak.

Ügyeljen a tömítetlen kéménytisztító

becsatlakozásokra.

Túl kevés hő leadás,

füstképződés:

Túl hosszú, vagy tömítetlen

füstcső.

Az összes füstcsőkötésnek jól

tömítettnek és tűzállónak-szigeteltnek

kell lennie.

Tömítetlenség az ajtóüvegnél

Tömítést ellenőrizni.

Esetlegesen a tömítő zsinórt kicserélni.

Üvegkormozódás

Túl nedves fa használata

Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

89

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni. Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 26 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni, kell. Berendezési tárgyak a sugárzási tartományban A kandalló sugárzási tartományában 1 m min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között. A biztonsági távolság 50 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép). Berendezési tárgyak a sugárzási tartományon kívül A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 30 cm és hátul 20 cm. A fa- és műanyag-bútorok esetén hasonlóan 30 cm oldaltávolságot kell betartani, (lásd a 9. kép).

8.kép

9.kép

30cm

90

A kandalló alatti padlózat Az éghető anyagokból készült padlót, mint pl. szőnyeg, parketta, vagy parafa, a kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kő-, üveg-padló, vagy

fém

.

2.4 Kéménycsatlakozás

Figyelem!

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni. Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak. Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min. 2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet. Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy

2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni. Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85ºC.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 87. oldalon). A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

Rendszerint egy ívvel csatlakoztatható a kandalló a kéményhez.

Csekély kéményhuzatnál a kandallót egy függőleges füstcsővel kell a kéménnyel összekötni.

91

min.50cm

min.5m

Helyes Helytelen

A tetőgerincnél

alacson

y

abb

5m

alatt

Kémény keresztmetszet szűkítésa túlzottan betolt füstcső miatt.

Torlódás az egymással szembe bevezetett füstcsövek miatt.

min.30cm

Hibás huzat a nem használt tűzhely nyitott ajtaja miatt.

Fals levegő nyitott csőcsatlakozó miatt.

Fals levegő tömítetlen csőcsatlakozás miatt.

Hamis levegő beáramlása nyitott vagy tömítetlen kéménytisztító ajtón keresztül.

92

3. Műszaki adatok

3.1 Méretrajz

TYP 108 50 Pluto

TYP 108 53 Jupiter

TYP 108 51 Mars

TYP 108 52 Saturn / Stella

Nova / Kosmos

93

TYP 108 50 Panorama /

Zürich

TYP 108 50 Country

TYP 108 50 Luxor

TYP 108 50 Country-H

94

TYP 108 50 Radiant

TYP 108 50 Rondo / Radius

TYP 108 56 Eos

TYP 108 57 Calypso

95

3.2 Méret adatok

*-al jelölt típusok jellemzői a burkolatok nélküli alapkésülékekre vonatkoznak.

A feltüntetett súly- és méretadatok tájékoztató jellegűek! Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják.

Késztermék-

Kód

W20...

Szél. (mm)

Mélys

.

(mm)

Mag. (mm)

Súly

netto

(kg)

Súly

brutto

(kg)

001085203 557 427 980 86 101 001085204 557 427 980 86 101 001085205 557 427 980 86 88 001085211 557 427 980 001085221 557 427 980 112 114 001085222 557 427 980 117 119 001085225 557 427 980 86 101 001085241 557 427 980 124 126 001085242 557 427 980 124 139 001085245 557 427 980 124 126 001085252 557 427 940 89 104 001085255 557 427 940 112 127 001085260 557 427 940 001085300 557 427 904 83 85 001085301 557 427 904 83 85 001085302 557 427 904 83 85 001085304 557 427 929 119 129 001085305 557 427 904 88 90 001085306 557 427 904 83 85 001085307 557 427 904 83 85 001085310 557 427 924 131 133 001085340 557 427 929 152 162 001085344 557 427 904 131 133 001085345 557 427 904 131 133 001085346 557 427 929 119 129 001085348 557 468 904 118 120 001085380 557 427 904 101 111 001085500 557 427 1023 88 96 001085505 557 427 1023 88 96 001085508 557 427 1023 88 96 001085520 557 427 1023 119 127 001085525 557 427 1023 119 127 001085540 557 427 1023 119 127 001085550 557 427 1023 102 112 001085610 557 492 930 113 126 001085615 557 492 930 113 126 001085621 557 492 930 113 126 001085701 557 516 905 85 98 001085711 557 516 929 100 113 001085715 557 516 929 147 160 001085721 557 516 929 112 125 001085740 557 516 905 122 135

Késztermék-

Kód

W20...

Szél. (mm)

Mélys.

(mm)

Mag. (mm)

Súly

netto

(kg)

Súly

brutto

(kg)

001085000 557 427 904 88 98 001085004 557 427 904 88 98 001085005 557 427 904 88 98 001085006 557 427 904 88 98 001085009 557 427 904 88 98 001085010 557 468 1057 85 95 001085011 557 468 1057 131 141 001085012 588 531 904 84 97 001085014 557 427 904 93 103 001085015 588 435 904 80 92 001085020 557 427 904 114 124 001085022 588 531 924 96 109 001085024 588 531 924 96 109 001085026 588 531 924 96 109 001085030 557 516 924 151 163 001085035 557 516 904 87 99 001085038 557 516 924 98 110 001085040 851 408 1254 112 132 001085045 557 468 904 130 140 001085048 593 468 1032 135 145 001085050 557 427 904 123 133 001085051 557 427 904 101 111 001085052 557 427 904 101 111 001085053 557 427 904 101 111 001085054 557 427 904 101 111 001085055 557 427 904 123 133 001085060 557 427 904 88 98 001085066 557 427 1022 85 100 001085070 557 427 904 88 98 001085080 557 427 904 101 111 001085085 557 427 904 101 111 001085100 557 427 1022 85 100 001085101 557 427 1022 85 100 001085103 610 452 1050 103 118 001085140 557 427 1022 118 133 001085160 557 427 1022 115 130 001085175 557 427 1022 103 118 001085170 557 427 1022 85 100 001085185 610 452 1050 103 118 001085190 610 452 1050 103 118 001085200 557 427 980 86 88 001085201 557 427 980 86 88 001085202 557 427 980 86 88

96

3.3 Műszaki jellemzők

Típus

TYP108 50 / 51 / 52 / 53 / 56 / 57

Névleges teljesítmény 6,5 kW 18893/TAB 2 DIN szabvány szerinti fűtőképesség m³

-kedvező

-kevésbé kedvező

-kedvezőtlen fűtési feltételeknél

132

78 52

Fűtőanyag: Füstgázértékek:

- füstgáz áramlás:

- átlagos füstgáz hőmérséklet

- a névleges teljesítményhez szükséges huzatnyomás:

- Portartalom (13% O

2

-re vonakoztatva):

- CO kibocsátás (13% O

2

-re vonakoztatva):

- hatásfok:

Fa / Barnaszénbrikett

7,5 g/s 290 ˚C

12 Pa

≤ 40 mg/m³

959 / 813 mg/m³

≥ 78 % / 74,5 %

97

3.4 EK Konformitás-nyilatkozat

98

99

100

Haus – und Küchentechnik GmbH

Gutenbergstr. 25 D – 85748 Garching bei München Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu

Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewirken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen.

Art. Nr. xxxxxx

Ausgabe: 09. 2011

Wamsler MARS SATURN, RADIANT, PANORAMA ZÜRICH, LUXOR, COUNTRY User Instruction

Specifications and Main Features

Frequently Asked Questions

User Manual
