TacTical lighT
1
423
5

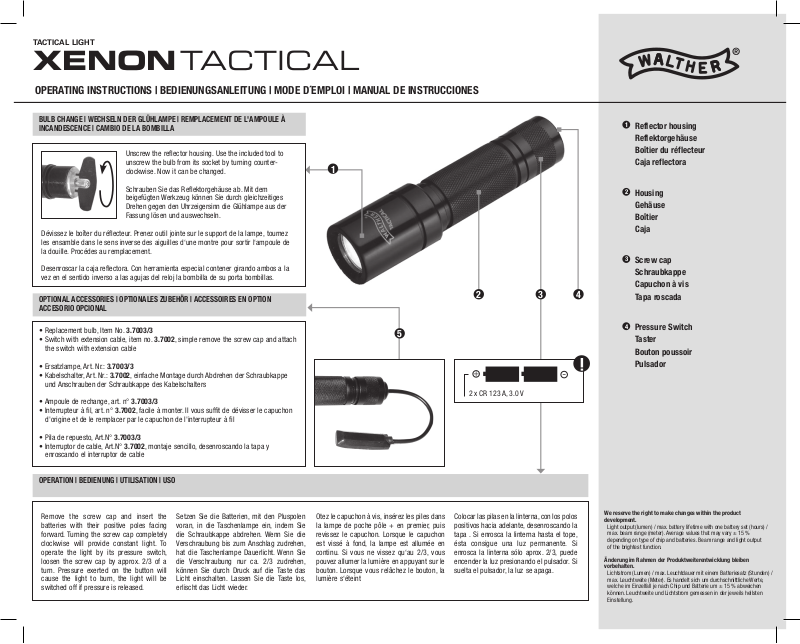

XENON TACTICAL
OPERATING INSTRUCTIONS | BEDIENUNGSANLEITUNG | MODE D´EMPLOI | MANUAL DE INSTRUCCIONES
BULB CHANGE | WECHSELN DER GLÜHLAMPE | REMPLACEMENT DE L'AMPOULE À
INCANDESCENCE | CAMBIO DE LA BOMBILLA
Unscrew the reflector housing. Use the included tool to
unscrew the bulb from its socket by turning counterclockwise. Now it can be changed.
Schrauben Sie das Reflektorgehäuse ab. Mit dem
beigefügten Werkzeug können Sie durch gleichzeitiges
Drehen gegen den Uhrzeigersinn die Glühlampe aus der
Fassung lösen und auswechseln.
Dévissez le boîter du réflecteur. Prenez outil jointe sur le support de la lampe, tournez
les ensamble dans le sens inverse des aiguilles d‘une montre pour sortir l‘ampoule de
la douille. Procédes au remplacement.
Desenroscar la caja reflectora. Con herramienta especial contener girando ambos a la
vez en el sentido inverso a las agujas del reloj la bombilla de su porta bombillas.
OPTIONAL ACCESSORIES | OPTIONALES ZUBEHÖR | ACCESSOIRES EN OPTION
ACCESORIO OPCIONAL
• Replacement bulb, Item No. 3.7003/3
• Switch with extension cable, item no. 3.7002, simple remove the screw cap and attach
the switch with extension cable
• Ersatzlampe, Art. Nr.: 3.7003/3
• Kabelschalter, Art. Nr.: 3.7002, einfache Montage durch Abdrehen der Schraubkappe
und Anschrauben der Schraubkappe des Kabelschalters
• Ampoule de rechange, art. n° 3.7003/3
• Interrupteur à fil, art. n° 3.7002, facile à monter. II vous suffit de dévisser le capuchon
d'origine et de le remplacer par le capuchon de l'interrupteur à fil
• Pila de repuesto, Art.N° 3.7003/3
• Interruptor de cable, Art.N° 3.7002, montaje sencillo, desenroscando la tapa y
enroscando el interruptor de cable
2 x CR 123 A, 3.0 V
1
Reflector housing
Reflektorgehäuse
Boîtier du réflecteur
Caja reflectora
2
Housing
Gehäuse
Boîtier
Caja
3
Screw cap
Schraubkappe
Capuchon à vis
Tapa roscada
4
Pressure Switch
Taster
i
Bouton poussoir
Pulsador
OPERATION | BEDIENUNG | UTILISATION | USO
Remove the screw cap and insert the
batteries with their positive poles facing
forward. Turning the screw cap completely
clockwise will provide constant light. To
operate the light by its pressure switch,
loosen the screw cap by approx. 2/3 of a
turn. Pressure exerted on the button will
cause the light to burn, the light will be
switched off if pressure is released.
Setzen Sie die Batterien, mit den Pluspolen
voran, in die Taschenlampe ein, indem Sie
die Schraubkappe abdrehen. Wenn Sie die
Verschraubung bis zum Anschlag zudrehen,
hat die Taschenlampe Dauerlicht. Wenn Sie
die Verschraubung nur ca. 2/3 zudrehen,
können Sie durch Druck auf die Taste das
Licht einschalten. Lassen Sie die Taste los,
erlischt das Licht wieder.
Otez le capuchon à vis, insérez les piles dans
la lampe de poche pôle + en premier, puis
revissez le capuchon. Lorsque le capuchon
est vissé à fond, la lampe est allumée en
continu. Si vous ne vissez qu‘au 2/3, vous
pouvez allumer la lumière en appuyant sur le
bouton. Lorsque vous relâchez le bouton, la
lumière s‘éteint
Colocar las pilas en la linterna, con los polos
positivos hacia adelante, desenroscando la
tapa . Si enrosca la linterna hasta el tope,
ésta consigue una luz permanente. Si
enrosca la linterna sólo aprox. 2/3, puede
encender la luz presionando el pulsador. Si
suelta el pulsador, la luz se apaga.
We reserve the right to make changes within the product
development.
Light output (lumen) / max. battery lifetime with one battery set (hours) /
max. beam range (meter). Average values that may vary ± 15 %
depending on type of chip and batteries. Beam range and light output
of the brightest function.
Änderung im Rahmen der Produktweiterentwicklung bleiben
vorbehalten.
Lichtstrom (Lumen) / max. Leuchtdauer mit einem Batteriesatz (Stunden) /
max. Leuchtweite (Meter). Es handelt sich um durchschnittliche Werte,
welche im Einzelfall je nach Chip und Batterie um ± 15 % abweichen
können. Leuchtweite und Lichtstrom gemessen in der jeweils hellsten
Einstellung.
TacTical lighT
XENON TACTICAL
OPERATING INSTRUCTIONS | BEDIENUNGSANLEITUNG | MODE D´EMPLOI | MANUAL DE INSTRUCCIONES
Hinweise zu Batterien: Batterien dürfen nicht übermäßiger Wärme ausgesetzt werden, wie Sonnenschein, Feuer oder dergleichen. Nur wiederaufladbare
SAFETY INSTRUCTIONS | SICHERHEITSHINWEISE | CONSEILS DE SÉCURITÉ
ADVERTENCIAS DE SEGURIDAD
EN
• Never look into the source of light.
• For storage, remove the batteries from the light.
• Do not touch bulb or front glass as they become very hot during operation. Danger of burning when touched!
• Do not place the light in front of flammable material. It may be ignited and may burn.
• There is an enormous amount of heat generated at the reflector housing area. Do not cover it, place it on its
reflector housing, or allow it to come in contact with any object or surface.
• May reach temperatures above 60°C (140° F).
• Keep out of reach of children.
DE
• Schauen Sie niemals direkt in den Scheinwerfer. Blendung und Augenschäden sind mögliche Folgen.
• Nehmen Sie zum Lagern die Batterien aus der Taschenlampe heraus.
• Berühren Sie während des Betriebes nicht die Glühlampe und das Glas. Es besteht Verbrennungsgefahr.
• Stellen Sie die Lampe nicht vor brennbares Material. Es könnte sich entzünden.
• Scheinwerfer nicht abdecken, Lampe nicht auf das Reflektorgehäuse abstellen. Hitzestau kann entstehen.
• Temperaturen von über 60°C werden erreicht.
• Lampe nicht unbeaufsichtigt in Kinderhände geben.
FR
• No mirar nunca directamente al foco.
• Para guardar, sacar las pilas de la linterna.
• Evitar tocar la bombilla y el cristal, ya que se calientan mucho durante el uso. Existe peligro de quemaduras.
• No colocar la lámpara delante de materiales inflamables, se podría incendiar.
• Por la capacidad inmensa, hay que evitar que se produzca acumulación de calor en el foco. No tapar, ni colocar la
linterna por la parte de la caja reflectora.
• Se alcanzan temperaturas de más de 60 ºC.
• No deje la linterna al alcance de los niños sin una correcta supervisión.
ES
• Ne regardez jamais directement dans le faisceau lumineux.
• En cas d‘inutilisation prolongée, ôtez les piles de la lampe de poche.
• L‘ampoule à incandescence et le verre protecteur deviennent brûlants pendant l‘utilisation, aussi afin d‘éviter tout
risque de brûlure évitez de les toucher durant l‘utilisation et un long moment après.
• Ne laissez pas la lampe face à une matière inflammable, celle-ci pourrait prendre feu.
• En raison de la très grande puissance de la lampe, il ne faut sur toutpas bloquer la diffusion de la lumière :
ne jamais recouvrir la lampe et ne jamais poser la lampe sur le boîtier du réflecteur.
• La température peut atteindre plus de 60ºC.
• Ne laissez pas la lampe à la portée des enfants, sans surveillance adaptée.
DISPOSAL | ENTSORGUNG | EVACUATION | ELIMINACIÓN
EN
Please note that batteries must not be put in the household waste. Dispose of them properly,
hand them in at your local shop for disposal or take them to a used battery collection location.
Verbrauchte Batterien gehören nicht in den Hausmüll. Lassen Sie diese nur
DE
über den Fachhandel oder durch Batterie-Sammelstellen entsorgen.
Vous ne devez pas jeter les piles usagées dans le conteneur à ordures ménagères.
FR
Déposez-les dans des commerces spécialisés ou à des points de collecte de piles.
Las pilas usadas no deben tirarse en el contenedor de basura doméstico.
ES
Deséchelas en comercios especializados o en puntos de recogida de pilas.
Li
DE
Batterien dürfen geladen werden. Verbrauchte Batterien dürfen laut Gesetzgeber nicht in den Hausmüll entsorgt werden. Sie sind verpflichtet sie bei einer
öffentlichen Sammelstelle für Altbatterien, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugeben. Gebrauchte Batterien und Akkus
weisen einen hohen Anteil an wieder verwertbaren Materialien, so genannten Wertstoffen auf. Dadurch, dass sie im Recyclingprozess zurück gewonnen
werden, statt in den Abfall zu gelangen, leisten Sie einen Beitrag zur Erhaltung wichtiger Ressourcen und Sie schützen die Umwelt vor schädlichen Schwermetallen. Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg oder
Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende
Entsorgungseinrichtungen.
Für Lithium-basierte Primär- und Sekundärbatterien: Nur vollständig entladene Batterien entsorgen. Falls die Batterie nicht vollständig entladen ist müssen
Vorkehrungen zur Sicherung gegen Kurzschluss getroffen werden, z.B. Isolierung der Elektroden.
Remarques concernant les piles : Ne pas exposer les piles à une source de chaleur trop importante, comme par exemple aux rayons du soleil, au feu ou
FR
semblables. Ne recharger que des piles rechargeables. La loi interdit de jeter les piles usées dans les ordures ménagères. Vous êtes tenus de les rapporter à un
centre public de collecte des piles usagées, à un lieu de vente ou au service après-vente technique où elles sont récupérées à titre gratuit. Les piles et accus
usagés contiennent un haut pourcentage de matériaux valorisables également appelés matériaux recyclables. Étant donné que ces matériaux sont récupérés
pendant le processus de recyclage au lieu d‘être éliminés avec les autres déchets, vous contribuez à conserver des ressources importantes et protéger
l‘environnement des métaux lourds toxiques et nocifs pour l‘environnement. Les piles contenant des produits toxiques sont identifiées par un symbole représentant une poubelle barrée et le symbole chimique du métal lourd (Cd, Hg ou Pb) décisif pour la classification comme contenant des produits toxiques. Veuillez
vous renseigner auprès de votre commune sur les points de collecte appropriés. Consultez le manuel du produit pour savoir comment enlever les piles.
Pour les piles primaires et secondaires à base de lithium : Ne mettre au rebut que des piles entièrement déchargées. Si la pile n‘est pas entièrement
déchargée, il est nécessaire de prendre des mesures préventives afin de la protéger de tout court-circuit, par ex. par une isolation des électrodes.
Nota sobre las pilas: No se puede exponer las pilas a un calor excesivo como la radiación solar, fuego o similares. Sólo se puede cargar las pilas recargables.
ES
Conforme a la legislación vigente no se puede tirar las pilas usadas a la basura doméstica. El usuario está obligado a llevarlas gratuitamente a un punto de recogida público para pilas usadas, un centro de ventas o al servicio técnico. Las pilas y baterías usadas contienen un alto porcentaje de sustancias reutilizables,
denominado material reciclable. Al ser recuperado en el proceso de reciclaje, y no tirado a la basura, Usted contribuye a la conservación de importantes recursos y a proteger el medio ambiente contra los metales pesados tóxicos. Las pilas que contienen sustancias tóxicas están marcadas con un símbolo consistente
en un cubo de basura tachado y el símbolo químico (Cd, Hg o Pb) del metal pesado responsable de su clasificación como pila tóxica. Por favor, infórmese en su
municipio de los centros de eliminación respectivos. Las instrucciones para retirar las pilas figuran en el manual del producto.
Relativo a las pilas primarias y secundarias a base de litio: Eliminar sólo las pilas totalmente descargadas. Si la pila no está totalmente descargada
deberán tomarse precauciones para asegurarla contra un cortocircuito, p. ej. aislar los electrodos.
TACTICAL LIGHT
XENON TACTICAL
• INSTRUCTION MANUAL
• BEDIENUNGSANLEITUNG
• MODE D'EMPLOI
• MANUAL DE INSTRUCCIONES
COLOR
PURE
WHITE
* Average values. May vary ± 15% depending on type of chip and batteries.
LUMEN
60±15%
SPOT
REFLECTOR
CLICk
SWITCH
ON
OFF
LITHIUM
+-
2
CR 12 3 A
Notice about batteries: Batteries must not be exposed to excessive sources of heat such as sunshine, fire or similar. Only rechargeable batteries may be
EN
charged. It is unlawful to dispose of used batteries along with common household waste. You are obligated to dispose of old batteries (free of charge) at
a public collection point, a business which will accept their return or at a technical customer service location. Used primary and secondary (rechargeable)
batteries contain high percentages of reusable substances, so-called „recoverable resources“. By ensuring their recovery through appropriate recycling processes instead of combining them with common waste materials, you make a contribution in preserving important resources and protecting the environment
from harmful heavy metal substances. Batteries containing pollutants are marked with the symbol of a crossed-out garbage can and a chemical symbol
(Cd, Hg or Pb) which is essential for classification of the polluting heavy metal. Please contact your local authorities for information about disposal facilities.
For lithium-based primary and secondary batteries: Only dispose of completely discharged batteries. If a battery is not completely discharged, precautions must be taken to prevent short circuiting its terminals, e.g. isolation of the terminals.
UMAREX Sportwaffen GmbH + Co. KG
www.umarex.com
P.O. Box 27 20
D-59717 Arnsberg | Germany
Phone: +49 29 32 / 638-01
Fax: +49 29 32 / 638-222
verkauf@umarex.de | sales@umarex.de
Rev 09/10 © 2010
