Walter Roller FHVI/T Series, HVIS/T Series Mounting Instructions

Montageanleitung

FHVI/ T
HVIS/ T

1 2 3 4 5 7 6

Mounting instructions
Instrucciones de montaje

Hochleistungsluftkühler
Forced convection unit air cooler
Evaporador cúbico de tiro forzado

Bitte beachten Sie die projektbezogenen Schaltpläne zum HVIS/T oder FHVI/T.

Please pay attention to the project- specific winring diagrams of the HVIS/T or FHVI/T.

Por favor, no confunda y diferencie los diagramas específicos de la serie HVIS/T y la serie FHVI/T.

1. Seitenteil

2. Ventilatorblech

3. Ventilator

4. Schutzgitter

5. Kondensatablauf

6. Tropfschale

7. Typenschild

http://schaltplan.walterroller.de

http://wiring.walterroller.com

1. Side panel

2. Fan panel

3. Fan

4. Protection grille

5. Condensate drain

6. Drain pan

7. Type plate

1. Panel lateral

2. Panel de ventiladores

3. Ventilador

4. Rejilla de protección

5. Tubo de desagüe para
condensados

6. Bandeja

7. Placa de características

Inhaltsverzeichnis

1 Einleitung 3
2 Normen/ Richtlinien 3
3 Sicherheitssymbole 4
4 Anwendung 5
5 Lagerung 6
6 Transport 6
7 Auspacken 6
8 Geometrische Daten 7
9 Montage 11
10 Anschluss Kältemittel 12
11 Rohr Anschlüsse 13
12 Durchbrüche 14
13 Anschluss Sole 15
14 Kondensatablauf 15
15 Schwenkbare Ventilatoren 16
16 Textilschlauch 17
17 Defrost Damper 18
18 Defrost Dome 19
19 Nachleitrad 20
20 Elektroanschluss 21
21 Elektrische Anschlusswerte 22
22 Schaltschema 23
23 Ventilatoren 24
24 Ventilatoren EC 25
25 Abtauen 26
26 ST-Heizstäbe 27
27 Thermostat (Zub.) 28
28 SI Heizkabel (Zub.) 29
29 Ringheizung 30
30 Inbetriebnahme 31
31 Schalldaten 31
32 Reinigung 32
33 Wartungsintervalle 33
34 Entsorgung 33
35 Ersatzteilliste 34
36 Fehlersuche 35

Index

1 Introduction 3
2 Standards/ Directives 3
3 Safety symbols 4
4 Intended application 5
5 Storage 6
6 Transportation 6
7 Unpack 6
8 Geometric data 7
9 Mounting 11
10 Refrigerant connection 12
11 Connection diameters 13
12 Cut-outs 14
13 Brine connection 15
14 Condensate drain 15
15 Swivel mounted fans 16
16 Textile hose conneciton 17
17 Defrost Damper 18
18 Defrost Dome 19
19 Streamer 20
20 Electric connections 21
21 Electrical loads 22
22 Wiring diagram 23
23 Fans 24
24 Fans EC 25
25 Defrost 26
26 ST- heater rods 27
27 Thermostat (acc.) 28
28 SI- heater (acc.) 29

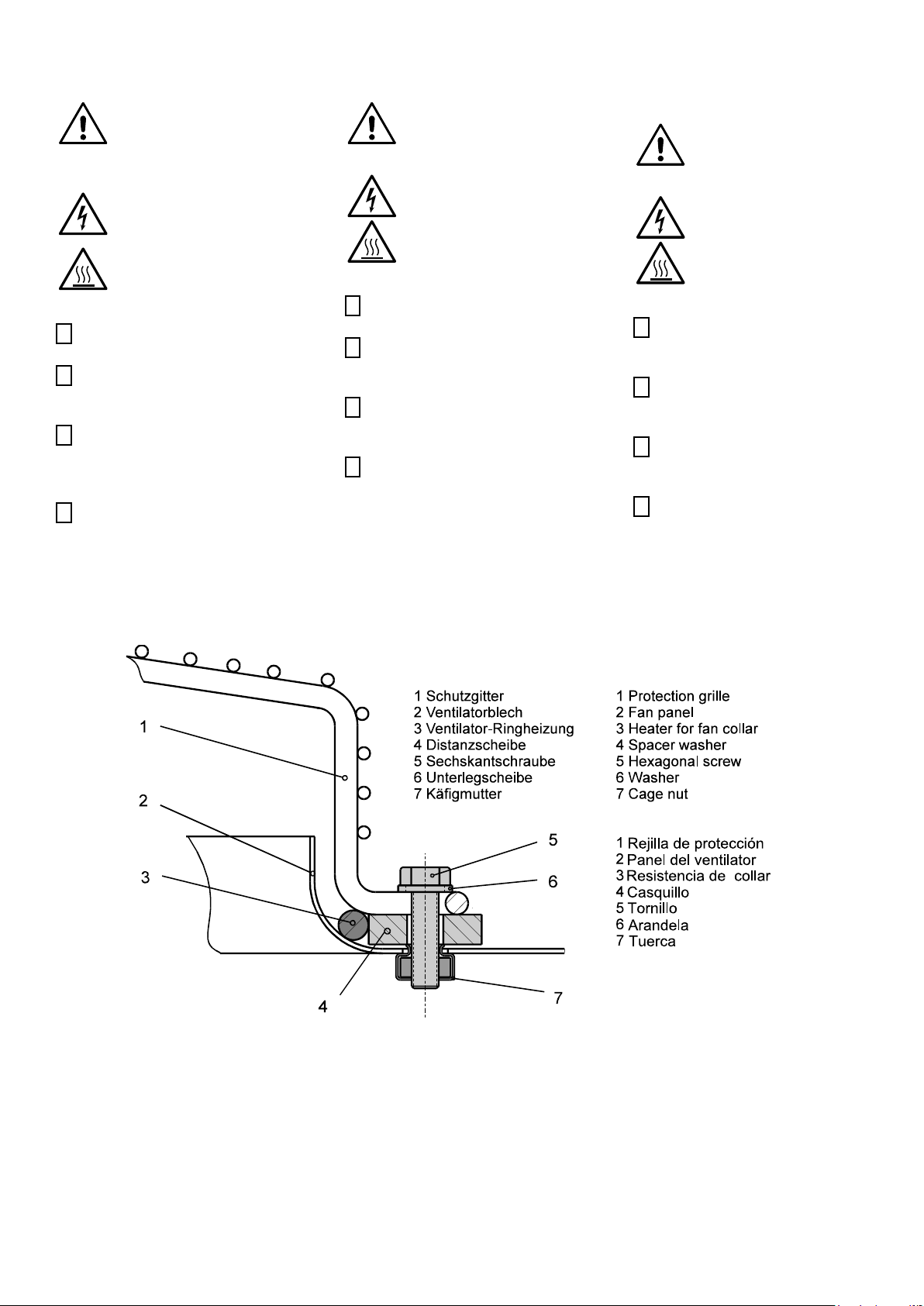

29 Fan collar heater 30
30 Start-up 31
31 Sound pressure levels 31
32 Cleaning 32
33 Service interval 33
34 Disposal 33
35 Spare parts 34
36 Trouble shooting 35

Ìndice

1 Introducción 3
2 Normas/ directivas 3
3 Símbolos de seguridad 4
4 Modos de empleo 5
5 Almacenamiento 6
6 Transporte 6
7 Desembalar 6
8 Geometría 7
9 Montaje 11
10 Conexiones de refrigerante 12
11 Diámetros de conexion 13
12 Pasos 14
13 Conexiones para glicol 15
14 Desagüe para condensados15
15 Ventiladores practicables 16
16 Manga textil 17
17 Defrost Damper 18
18 Defrost Dome 19
19 Guía dardo de aire 20
20 Conexiones eléctricas 21
21 Características eléctricas 22
22 Esquema eléctrico 23
23 Ventiladores 24
24 Ventiladores EC 25
25 Desescarche 26
26 ST- Resistencias 27
27 Termostato (acc.) 28
28 SI Resistencia (acc.) 29
29 Resistencia embocadura 30
30 Puesta en marcha 31
31 Datos sonoros 31
32 Limpieza 32
33 Revisión periódica 33
34 Fin del periodo útil 33
35 Piezas de repuesto 34
36 Diagnóstico de fallos 35

2

1 Einleitung

 Die deutsche Fassung der

Montageanleitung ist das
Original.

 Alle Sicherheitstexte und

Hinweise sind kursiv gesetzt.

 Bewahren Sie diese

Montageanleitung auf, sie ist Teil
der Dokumentation der
Kälteanlage.

 Die jeweils aktuelle Fassung

dieser Montageanleitung kann auf
unserer Website
http://inst.walterroller.de
heruntergeladen werden.

2 Normen/ Richtlinien

 Die Normenreihe EN 378

"Kälteanlagen und
Wärmepumpen ­Sicherheitstechnische und
umweltrelevante Anforderungen"
dokumentiert die Anforderungen,
die der Errichter sowie der
Betreiber der Kälteanlage erfüllen
müssen.

 Die Luftkühler sind nach EN

378-2 Absatz 5.2.1 eine
Rohrschlange mit Luft als
Sekundärfluid, und entspricht den
Anforderungen von EN 14276-2
mit Punkt 5.2.2.2 der EN 378.

 Je nach Art der Errichtung der

Kälteanlage ergeben sich
unterschiedliche Anforderungen
an die elektrische Absicherung.
Eine der folgenden Normen muss
zur Bewertung der
sicherheitstechnischen
Anforderung herangezogen
werden:

o EN 60335-2-40,
o EN 60335-2-89
o oder EN 60204-1.

 Die Luftkühler HVIS/T, FHVI/T

stellen eine unvollständige
Maschine nach
Maschinenrichtlinie dar. Daher
erhalten Sie keine CE
Kennzeichnung. Das CE Zeichen
auf Ventilatoren und Heizstäben
bestätigt die Konformität dieser
Komponenten mit den auf sie
zutreffenden Richtlinien (z.B.
Niederspannungsrichtlinie, ERP
Richtlinie).

1 Introduction

 This mounting instruction is a

translation of the german original
Montageanleitung.

 All safety information and advice

is printed in italics.

 Keep these instructions; they

are part of the refrigerating plant.
You can download the latest
revision of these mounting
instructions on our website
http://inst.walterroller.com.

2 Standards/ Directives

 The standard series EN 378

"Refrigerating systems and heat
pumps- Safety and environmental
requirements" documents the
requirements, which the builder
and the operator of the
refrigeration plant have to comply.

 Unit air coolers are coils with air

as secondary fluid according to
EN 378-2 paragraph 5.2.1. It
fulfills the requirements of EN
14276-2 and paragraph. 5.2.2.2
of EN 378.

 Depending on the type of

refrigeration system there are
different requirements for electric
safety. One of the following
standards has to be obeyed,
when designing and installing the
plant:

o EN 60335-2-40,
o EN 60335-2-89
o or EN 60204-1.

 The air unit cooler HVIS/T and

FHVI/T are an incomplete
machine, according to the EC
machinery directive. Because of
that it isn't labeled with the CE
sign. The CE sign visible on fans,
heaters etc. shows that these
components are in conformance
with other directives (e.g. ERP
directive, low- voltage directive).

1 Introducción

 Estas Instrucciones de Montaje

han sido traducidas del original
en Alemán Montageanleitung.

 Las indicaciones e instrucciones

de seguridad se han escrito en
letra cursiva.

 Conserve estas instrucciones,

son parte de la información
técnica de la instalación
frigorífica.
Puede Vd. descargar la última
edición de estas instrucciones de
montaje en nuestra página web:
http://inst.walterroller.com.

2 Normas/ directivas

• La Normativa EN 378 "sistemas

de refrigeración y bombas de
calor-seguridad y requisitos
ambientales" documenta los
requisitos que deben cumplir el
fabricante y el técnico de la
instalación frigorífica.

• Los evaporadores son una
batería frigorífica que utiliza el
aire como fluido secundario,
según la norma EN 378-2 párrafo

5.2.1. Cumple con los requisitos
de la EN 14276-2 y el párrafo.

5.2.2.2 de la EN 378.

• Dependiendo del tipo de

sistema de refrigeración existen
diferentes Normas de seguridad
eléctrica. Una de las siguientes
Normas tiene que ser de obligado
cumplimiento, en el diseño e
instalación de la planta:

o EN 60335-2-40,
o EN 60335-2-89
o o la EN 60204-1.

•Los evaporadores HVIS/T y
FHVI/T son una máquina
incompleta, según la Directiva de
maquinaria CE. Por eso no
contiene el símbolo CE. La CE se
muestra visible en los
ventiladores, calentadores etc., y
demuestra que estos
componentes están en
conformidad con otras directivas
(por ejemplo, la Directiva BT,
Directiva de baja tensión).

3

3 Sicherheitssymbole

Gefahr!

Gefährliche Situation, die zu
schweren Verletzungen oder
Tod führt, wenn sie nicht
vermieden wird.

Warnung!

Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.

Vorsicht!

Gefährliche Situation, die
leichte bis mittelschwere
Verletzung nach sich ziehen
kann.

Achtung elektrischer
Strom!

Gefahr eines Stromschlages
.

Hinweis

auf sicherheitsgerechten
Transport!

Achtung!

Kalte Oberflächen,
Erfrierungsgefahr!

Achtung!

Heiße Oberflächen,
Verbrennungsgefahr!

Achtung!

Quetschgefahr,
Handverletzungsgefahr!

Achtung!

Feuergefährliche Stoffe,
Brandgefahr!

Achtung!

Einzugsgefahr, lose
Kleidung, und lange Haare
können sich verfangen.

Hinweis
Handschutz benutzen!

Hinweis

Vor allen Arbeiten
freischalten, gegen
wiedereinschalten sichern
und Spannungsfreiheit
feststellen!

Hinweis
Schutzkleidung benutzen!

Danger!

Dangerous situation,
which leads to injuries or
death, if it isn't avoided.

Warning!

Dangerous situation,
which can lead to injuries
or death, if it isn't avoided.

Caution!

Dangerous situation,
which leads to minor to
medium- heavy injuries, if
it isn't avoided.

Attention electric
voltage!

Danger of electric shock.

Advice

for safe transport!

Attention!

Cold surfaces. Danger of
frost bite.

Attention!

Hot surfaces. Can cause
burns.

Attention!

Crushing hazard. Hand
injury possible.

Attention!

of flammable goods.
Ignition possible.

Attention!

Danger of insertion.
Clothing and long hair
can be caught.

Advice

Use gloves!

Advice

Before all work,
disconnect from mains,
secure against
connection and recognize
deenergised unit!

Advice
Use protective clothes!

¡Peligro!

Situación peligrosa, que
conduce a la muerte o
lesiones graves si no se
evita.

¡Advertencia!

Situación peligrosa, que
puede conducir a lesiones
o la muerte, si no se evita.

¡Precaución!

Situación peligrosa que
podría causar lesiones
moderadas o leves.

¡Atención, voltaje
eléctrico!

Peligro de contacto
eléctrico.

Indicaciones

¡Sobre las directivas de
transporte conforme a las
reglas de seguridad!

¡Atención!

¡Superficies frías, riesgo
de congelación!

¡Atención!

¡Superficies calientes,
riesgo de quemaduras!

¡Atención!

¡Peligro de aplastamiento,
lesión en la mano!

¡Atención!

¡Materiales inflamables,
riesgo de fuego!

¡Atención!

¡Riesgo de captación,
ropa suelta y el pelo largo
pueden quedar atrapados!

Indicaciones

¡Utilice guantes de
protección para las
manos!

Indicaciones

¡Desbloquear antes de
realizar cualquier trabajo,
asegurar y comprobar la
ausencia de voltaje!

Indicaciones
¡Use ropa protectora!

3 Safety signs

3 Símbolos de seguridad

4

4 Anwendung

Bestimmungsgemäße
Verwendung

 Die bestimmungsgemäße

Verwendung des Luftkühlers
besteht im Abkühlen bzw.
Erhitzen und Fördern von
feuchter Luft. Ebenso umfasst die
bestimmungsgemäße
Verwendung des Luftkühlers das
gegebenenfalls nötige Abtauen
und das Ableiten des anfallenden
Kondensates.

 Die Montage und der Anschluss

müssen nach dieser Anleitung
erfolgen.

 Die Luftkühler dürfen nur in

technisch einwandfreiem
Zustand, mit einer technisch
einwandfreien Kälteanlage
betrieben werden.

 Zulässiger Betriebsdruck PS

siehe Typenschild.
 Die auf dem Typenschild

angegebenen
Umgebungstemperaturbereiche
sind einzuhalten.
(Position des Typenschildes
siehe Frontseite.)

 Beachten Sie auch den
gesonderten
Temperatureinsatzbereich des
Ventilators.

 Folgende Luftverunreinigungen
sind zu meiden:

o Abrasive (abtragende)
Partikel.
o Stark korrosiv wirkende
Verunreinigungen
z.B. Salznebel.
o Hohe Staubbelastung z.B.
Absaugung von Sägespänen.
o Brennbare Gase/ Partikel.

 Der Kühler darf nicht in der
Nähe von brennbaren Stoffen und
Komponenten betrieben werden.

 Der Kühler darf nicht in
explosiver Atmosphäre betrieben
werden.

 Der Kühler darf keine

sicherheitsrelevanten Aufgaben
übernehmen.

 Alle nicht bestimmungsgemäßen

Verwendungen sind verboten!

4 Intended application

 The intended application of the

air cooler is the cooling or heating
and blowing of humid air. A
defrost operation and the drain of
the condensate is intended
application, too.

 Mounting and connecting has to

be done according to these
instructions.

 The unit air coolers may only be

operated in excellent technical
condition with a technical sound
refrigerating plant.

 Allowable operating pressure PS

see type plate.

 The ambient temperature

ranges given on the type plate
have to be maintained.
(Position of the type plate see
front page.)

 Consider the different operating

conditions of the fan.

 The following pollutions of the

air have to be avoided:

o Abrasive particles.
o Strong corrosive pollutions

e.g. salt spray mist.
o High dust loading, e.g.
exhaustion of saw dust.
o Flammable gases/ particles.

 The cooler may not be run next

to flammable materials or
components.

 The cooler may not be run in

explosive ambient.

 The cooler mustn’t take over

security relevant duties.

 Use for purpose other than

designed for is forbidden.

4 Modos de empleo

Uso previsto

 Este aparato está indicado para

funciones de refrigeración ó
calefacción y regulación de la
humedad del aire. El sistema de
desescarche y la bandeja de
condensados complementan las
tareas derivadas de las funciones
descritas.

 El montaje y el conexionado se

deben efectuar conforme a las
instrucciones del manual de uso.

 El evaporador se debe de

encontrar en un estado de
funcionamiento irreprochable,
para su instalación en un sistema
frigorífico.

 Máxima presión de servicio

admisible PS ver en la placa de
características.

 Los rangos de temperatura

ambiente se indican en la placa
de características.
(Posición de la placa en la
primera página.)

 Comprobar las condiciones de

funcionamiento del ventilador.

 Se debe evitar aire conteniendo

las siguientes sustancias
contaminantes:

o Partículas abrasivas.
o Sustancias altamente

corrosivas, por
ejemplo ambientes salinos.
o Altas concentraciones de
polvo, por
ejemplo serrín.
o Gases o partículas
inflamables.

 Este evaporador no está

preparado para funcionar con
materias o componentes
inflamables.

 Este evaporador no está

preparado para funcionar en
ambientes explosivos.

 Este evaporador no puede

asumir tareas en condiciones de
seguridades relevantes.

 Todos los usos que no respeten

los modos de empleo están
prohibidos.

5

5 Lagerung

Warnung!

Das Gerät wiegt bis zu
881 kg. Herunterfallende
Geräte können zu schweren
Verletzungen oder Tod
führen.

Achtung!
Lamellen sind scharfkantig!

Hinweis
Handschutz benutzen!

Warning!

The unit weighs up to 881 kg.
Dropping units can lead to
severe injuries or death.

Attention!
Fins are sharp- edged!

Advice
Use gloves!

¡Advertencia!

El aparato puede pesar hasta
881 kg. La caida del aparato
puede causar lesiones
graves o la muerte.

¡Atención!
¡Las aletas están afiladas!

Indicaciones

¡Utilice guantes de protección
para las manos!

 Anlage bis zur Montage
trocken und wettergeschützt in
der Originalverpackung lagern.
 Lagern Sie das Gerät
maximal ein Jahr.
 Lagertemperatur: -40 °C bis
+80 °C.
 Feuchtigkeit und Schmutz
dürfen nicht in das Gerät
eindringen.



6 Transport

 Zum Transport die Original-

verpackung verwenden.

 Nur an den vorgesehenen

Transportvorrichtungen mit
geeignetem Hebezeug
transportieren.

 Gewichte siehe Kapitel 9.
 Anlage vorsichtig

transportieren, Schläge und
Stöße vermeiden.

 Sichern Sie das Gerät gegen

Verrutschen und herabfallen.

7 Auspacken

5 Storage

 The unit has to be warehoused
dry and weather protected in the
original packing until installation.
 Store the unit maximum one
year.
 Storage temperature between

-40°C and +80 °C.
 Humidity and dust mustn't get
into the unit.

6 Shipping

 Use the original packing for

transport.

 Move only with intended lifting

devices using appropriate
fixtures.

 For weights see chapter 9.
 Move the unit carefully

avoiding jolts and impacts.

 Secure the unit against slipping

and dropping.

7 Unpacking

5 Almacenamiento

 La unidad se debe almacenar

en lugar seco y protegido de la
intemperie, en su embalaje
original hasta el montaje.

 Se recomienda un periodo de
estocaje máximo de 1 año.
 Temperatura de almace­namiento: -40 °C hasta +80 °C.
 Se debe evitar la entrada de
polvo y humedad al interior del
aparato.

6 Transporte

 Para efectuar el transporte se

debe utilizar el embalaje
original.

 Transportar únicamente con

los medios adecuados y en los
puntos de transporte previstos
para este efecto.

 Especificaciones de pesos: ver

capítulo 9.

 Transporte la unidad con

prudencia, evitando choques y
golpes.

 Asegure el aparato para evitar

resbalones y caídas.

7 Desembalar

 Überprüfen Sie die Verpa­ckung auf äußere Schäden.
 Überprüfen Sie den Luftkühler
auf Schäden. Montieren Sie
keine beschädigten Geräte.
 Stellen Sie das Gerät nicht auf
den Schutzgittern der Ventil­atoren ab.

6

 Check the packing for
damages.
 Check the air unit cooler for
damages. Damaged units
mustn't be mounted.
 Don't put the unit with the fan
guards on the ground.

 Compruebe la ausencia de
daños en el embalaje.
 Si el equipo está dañado, no
se debe instalar.
 No coja el aparato por las
rejillas de los ventiladores.

8 Geometrische Daten
Abmessungen,

Rohrinhalte, Gewichte

8Geometric data

Dimensions, tube
volumes, weights

8 Geometría
Dimensiones,
capacidad de los tubos
y pesos

7

Typ

Model

Modelo

Abmessungen in mm

Dimension in mm

Dimensiones en mm

FHVI/ FHVIT A B

C

x41

1434

1029

300

x61

1434

1029

300

x42

2463

2058

400

x62

2463

2058

400

x43

3492

3087

450

x63

3492

3087

450

x44

4522

4116

490

Typ

Model

Modelo

Rohrinhalte

Tube volumes

Volumen interno

Gewichte

Weights

Pesos

FHVI

FHVIT

4..

7..

10..

4..

7..

10..

FHVI/ FHVIT

dm³

kg

kg

kg

kg

kg

kg

x41

9,2

73

66

63

77

70

67

x61

12,3

89

78

73

94

83

78

x42

18,5

131

117

109

138

124

116

x62

26,1

162

141

130

171

150

139

x43

27,6

190

169

156

201

180

167

x63

39,2

236

205

188

294

218

201

x44

36,0

249

221

203

263

235

217

8

9

Typ

Model

Modelo

Abmessungen in mm

Dimensions in mm

Dimensiones en mm

HVIS/ HVIST

A B C D E F G H x51

1475

1030

1030

900

610

815

260

720

x61

1675

1230

1230

1000

710

915

310

880

x81

1875

1430

1430

1300

770

1045

390

880

x52

2505

2060

1030

900

610

815

380

720

x62

2905

2460

1230

100

710

915

440

880

x82

3305

2860

1430

1300

770

1045

580

880

x53

3535

3090

1030

900

610

815

460

720

x63

4135

3690

1230

1000

710

915

530

880

x83

4735

4290

1430

1300

770

1045

700

880

x54

4565

4120

1030

900

610

815

500

720

x64

5365

4920

1230

1000

710

915

580

880

Typ

Model

Modelo

Rohrinhalte

Tube volumes

Volumen interno

Gewicht
Weights

Pesos

HVIS/ HVIST

HVIS

HVIST

4..

7..

10..

4..

7..

10..

dm³

kg

kg

kg

kg

kg

kg

x51

18,3

126

111

104

131

116

109

x61

32,4

191

166

153

199

174

161

x81

50,5

290

252

231

304

266

245

x52

35,2

241

211

197

250

220

206

x62

62,8

374

322

294

389

337

309

x82

99,2

570

488

446

591

509

467

x53

52,5

358

312

292

371

325

305

x63

92,9

555

478

434

576

499

455

x83

143,1

849

730

662

881

762

694

x54

69,8

474

414

386

492

432

404

x64

123,5

737

631

576

764

658

603

10

9 Montage

Warnung!

Das Gerät wiegt bis zu 881
kg. Herunterfallende Geräte
können zu schweren
Verletzungen oder Tod
führen.

Achtung!
Lamellen sind scharfkantig!

Hinweis
Handschutz benutzen!

Warning!

The unit weighs up to 881 kg.
Dropping units can lead to
severe injuries or death.

Attention!
Fins are sharp- edged!

Advice
Use gloves!

¡Advertencia!

El aparato puede pesar hasta
881 kg. La caida del aparato
puede causar lesiones
graves o la muerte.

¡Atención!
¡Las aletas están afiladas!

Indicaciones

¡Utilice guantes de protección
para las manos!

 Verwenden Sie zur

Befestigung der Luftkühler
geeignete Schrauben mit
Schraubensicherung.
Empfehlung: M12,
Lastverteilungsscheibe,
Unterlegscheibe und Mutter aus
Edelstahl A2 mit Schrauben­sicherung.

1. Seiten- und Oberteile des

Verschlages entfernen.

2. Anlage montieren.

3. Transporthalterungen und

Verschlagunterseite entfernen.
(Maße und Gewichte siehe Seite
8/ 10).
Bei FHVIST/ HVIST bitte
Mindestabstand A zum
Austausch der Heizstäbe
beachten!

9 Mounting

 For mounting of the air unit

cooler use suitable screws and
screw locking.
Recommendation: M12, load
distribution washer, flat washer,
screw nut made of stainless
steel A2 and screw locking.

1. Remove side panels and

upper panel.

2. Mount the unit.

3. Remove tranport holding

devices and lower panel of the
crate.
(Dimensions and weights see
page 8/ 10).
At FHVI/T HVIST please bear in
mind a minimum space A for
replacing heaters!

9 Montaje

 Para el montaje del evaporador

utilice tornillos apropiados y
equipados con arandelas de
seguridad.
Recomendación: M12, con
placa de distribución de carga,
arandelas y tuerca de acero
inoxidable A2.

1. Abrir la caja desmontando los

paneles laterales del embalaje

2. Colgar el evaporador.

3. Retirar el embalaje inferior.

(Dimensiones y pesos ver
página 8/ 10). ¡Para los HVIST/
FHVIT respete la distancia A
para sustituir las resistencias!

11

10 Anschluss Kältemittel

Die Anlage ist für alle Kältemittel
der Sicherheitsgruppe A2 nach
EN 378-1 geeignet. Diese
Kältemittel sind in der
Druckgeräterichtlinie der Gruppe
2 zugeordnet.

1. Seitenteil abnehmen und

Rohrverschlüsse abnehmen.

2. Expansionsventil mit

Saugdruckkompensation nach
dessen Montageanleitung
montieren.

 Verteilerrohre nicht knicken.
 Kältemittelrohrleitung

fachgerecht anschließen.
 Bei HVIST und FHVIT
Kältemittel- Rohrleitungen mit
genügend Sicherheitsabstand
zu den Heizstäben verlegen!

3. Seitenteil montieren.

10 Refrigerant
connection

The unit is suitable for all
refrigerants of the safety group
A1 according to EN 378-1.
These refrigerants are assigned
to group 2 in Pressure
Equipment Directive (PED).

1. Remove side panel and tube

seal.

2. Units with venturi distributor:

Fit the expansion valve with
compensation of suction
pressure observing its mounting
instructions.

 Don’t bend or buckle the
distributor tubes.
 Connect the refrigerant piping
properly.
 For HVIST and FHVIT mount
the refrigerant piping with
enough safety distance to the
heater rods.

3. Fit the side panel.

10 Conexiones de
refrigerante

La unidad se ha previsto para
funcionar con fluidos frigoríficos
del Grupo de Seguridad A1
según la EN 378-1. Estos
refrigerantes están asignados al
grupo 2 en el Reglamento de
Aparatos a Presion (RAP).

1. Sacar la parte lateral y quitar

los capuchones de los tubos.

2. Unidades con distribuidor de

inyección multiple: Montar la
válvula de expansión con el tubo
compensador, según las
instrucciones de montaje.

 No deformar las tuberías del
distribuidor.
 Abocardar la tubería
correctamente.
 Para los HVIST y FHVIT
monte la tubería de fluido
frigorífico con una separación
suficiente de las resistencias!

3. Montar nuevamente la tapa

lateral.

12

11 Rohr Anschlüsse

Typ

Model

Modelo

Eintritt

Inlet

Entrada

Austritt

Connections

Salida

FHVI/ FHVIT

Ø in mm

Ø in mm

x41

12*

28

x61

12*

28

x42

15*

42

x62

15*

42

x43

15*

54

x63

15*

54

x44

15*

54

HVIS/ HVIST

x51

15*

35

x61

15*

42

x81

22*

54

x52

22*

42

x62

22*

54

x82

28*

76

x53

22*

54

x63

2x 22*

2x 54

x83

2x 22*

2x 54

x54

22*

64

x64

2x 22*

2x 54

11 Connection tubes 11 Diámetros de

conexión

* Mehrfacheinspritzung
* Multiple injection
* Inyección múltiple

13

12 Durchbrüche
(Kabeldurchführungen)

HVIS/T

Überpüfen Sie ob die verlegten
Kabel über eine Zugentlastung
verfügen.
(z.B. M20 Kabelverschraubung).

12 Cut-outs
(Cable Bushing)

HVIS/T

 If necessary the electric
connection has to be done with
a strain-relief (e.g. M20 cable
gland).

12 Pasos
(de tubos,y cableado)

HVIS/T

 Utilice materiales que procuren
que las conexiones
permanezcan lo más herméticas
posibles
(p.e. prensaestopas M20).

FHVI/T

 Überpüfen Sie ob die verlegten
Kabel über eine Zugentlastung
verfügen.
(z.B. M20 Kabelverschraubung).

FHVI/T

 If necessary the electric
connection has to be done with
a strain-relief (e.g. M20 cable
gland).

FHVI/T

 Utilice materiales que procuren
que las conexiones
permanezcan lo más herméticas
posibles
(p.e. prensaestopas M20).

14

13 Anschluss Sole

Typ

Model

Modelo

Kondensatablauf

Condensate drain

Desagüe para condensados

FHVI/T

xx1

R1 ¼“

xx2

R1 ¼“

xx3

2 x R1 ¼“

xx4

2 x R1 ¼“

HVIS/T

xx1

R1 ¼“

xx2

2 x R1 ¼“

xx3

3 x R1 ¼“

xx4

4 x R1 ¼“

Stellen Sie sicher, dass die Sole
den Werkstoff Kupfer nicht
korrosiv angreift.

1. Seitenteil abnehmen und

Rohrverschlüsse abnehmen.

2. Schließen Sie den Sole Vor­und Rücklauf fachgerecht am
Gerät an. Beachten Sie die
aufgeklebten Pfeile für die
Fließrichtung.
 Bei HVIST und FHVIT

Rohrleitungen mit genügend
Sicherheitsabstand zu den
Heizstäben verlegen!

3. Seitenteil montieren.

14 Kondensatablauf

Der Kondensatablauf ist mit
einem Gefälle und einem Siphon
vorzusehen.
Bei Kühlraumtemperaturen unter
0 °C ist das Siphon außerhalb
des Kühlraumes zu realisieren,
und der Kondensatablauf mit
einer Begleitheizung sicher­zustellen.

Zur Beheizung des
Kondensatablaufes ist ein SI­Heizkabel als Roller Zubehör
erhältlich.

Ein zu starkes Anziehen des
Gewindes kann zu
Beschädigungen und Leckagen
führen.

13 Brine connection

Ensure that the brine doesn't
attack the copper tube in a
corrosive way.

1. Remove side panel and tube

seal.

2. Fit the expansion valve
observing its mounting
instruction. Pay attention to the
labels which indicate the flow
direction.
 For HVIST and FHVIT mount

the piping with enough safety
distance to the heater rods.

3. Fit the side panel.

14 Condensate drain

The condensate drain has to be
with a down-grade and a siphon.
At cooling chambers below 0 °C
the siphon has to be placed
outside of the cooling chamber
and the condensate drain has to
be heated.
For heating of the condensate
drain a SI- heating cable is
available as a Roller accessory.

A too strong tightening of the
screw thread can lead to
damage and leaks.

13 Conexiones para
agua/ glicol

Asegúrese que el fluido utilizado
no contiene agentes corrosivos
para el cobre.

1. Sacar la parte lateral y quitar

los capuchones de los tubos.

2. Montar la válvula según las

instrucciones de montaje. Tenga
en cuenta las etiquetas con las
flechas que indican la dirección
del flujo del fluido.

 Para los HVIST y FHVIT
monte la tubería de fluido con
una separación suficiente de las
resistencias!

3. Montar nuevamente la tapa

lateral.

14 Desagüe para
condensados

El desagüe de condensados
debe instalarse con desnivel y
sifón.

Para cámaras con temperaturas
inferiores a 0 ºC, se instalará el
sifón en el exterior de la cámara
y se calefactará el desagüe.
Roller dispone de resistencias
tipo SI para calefactar el
desagüe, como accesorio
opcional.

Si se aprieta demasiado fuerte
la rosca, pueden producirse
daños y pérdidas de agua.

15

15 Schwenkbare

Warnung!

Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.

Warnung elektrischer
Strom!
Gefahr eines Stromschlages.

Achtung!

Lamellen sind scharfkantig!

Hinweis
Handschutz benutzen!

Hinweis

Vor allen Arbeiten
freischalten, gegen
wiedereinschalten sichern
und Spannungsfreiheit
feststellen!

Warning!

Dangerous situation, which
can lead to injuries or death,
if it isn't avoided.

Attention electric voltage!

Danger of electric shock.

Attention!
Fins are sharp- edged!

Advice
Use gloves!

Hinweis

Before all work disconnect
from mains, secure against
connection and recognize
deenergised unit.

!Advertencia!

Situación peligrosa, que
puede conducir a lesiones o
la muerte, si no se evita.

¡Atención, voltaje eléctrico!
Peligro de contacto eléctrico.

¡Atención!
¡Las aletas están afiladas!

Indicaciones

¡Utilice guantes de protección
para las manos!

Indicaciones

¡Desbloquear antes de
realizar cualquier trabajo,
asegurar y comprobar la
ausencia de voltaje!

Ventilatoren

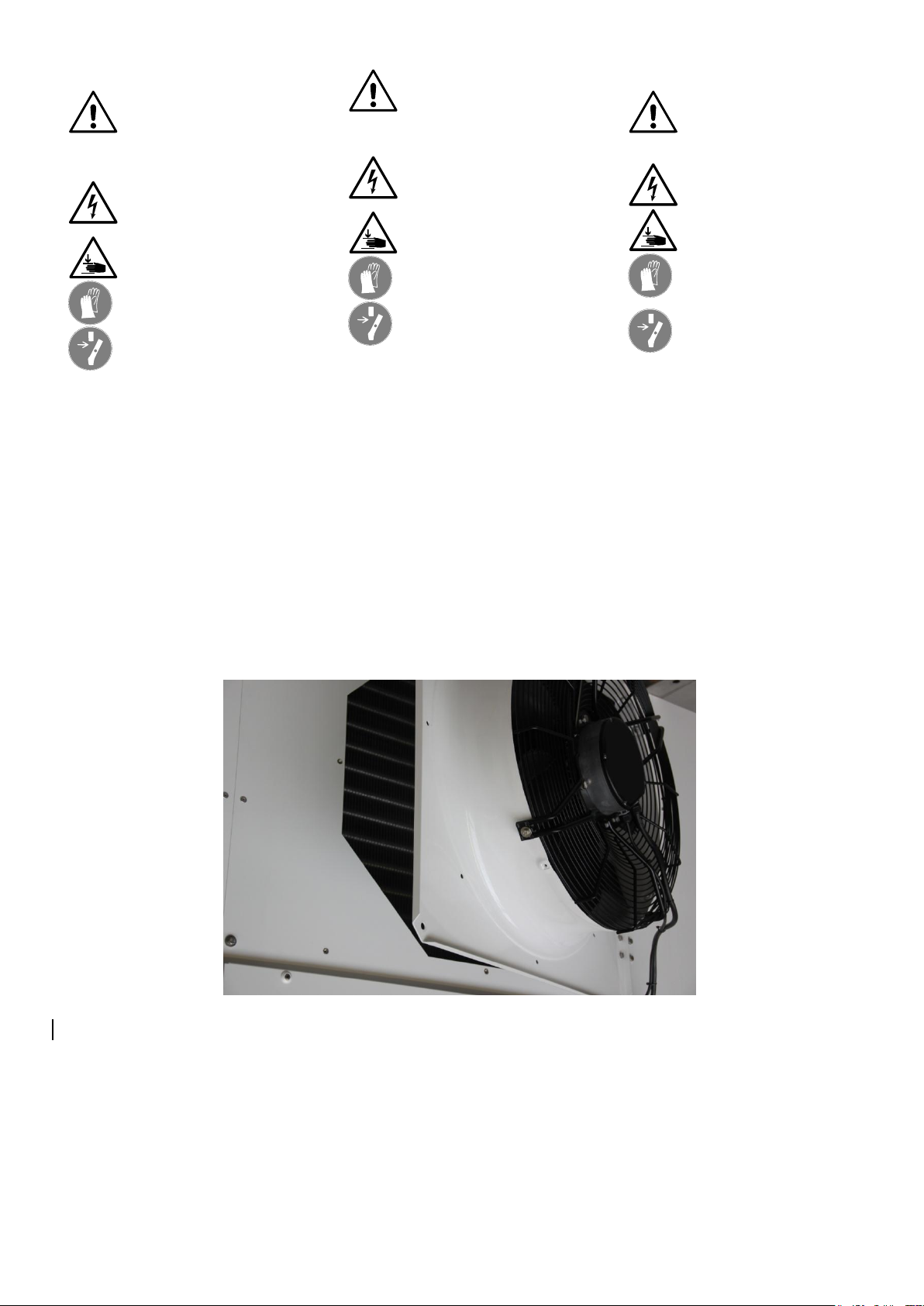

15 Swivel mounted fans

15 Ventiladores
practicables

 Lösen Sie die linksliegenden
Schrauben am Ventilator.
Öffnen Sie die Schrauben M6
mit einem Schraubenschlüssel.
 Schwenken Sie den Ventilator
vorsichtig nach vorne.
 Belasten Sie den Ventilator
nicht im geöffneten Zustand.
 Nach der Reinigung schließen
Sie den Ventilator und
verschrauben ihn.

 Unscrew the screws at the left
side of the fan.
Use a screwdriver M6.
 Swivel the fan carefully to the
front.
 Don’t stress the fan when
swiveled.
 After cleaning close the fan
and screw it.

 Afloje los tornillos en el lado
zurdo del ventilador. Utilice un
destornillador M6.
 Balancee el ventilador
suavemente hacia el frente
 No presione ni cargue peso
sobre el ventilador.
 Complete la limpieza del
ventilador y atorníllelo
nuevamente.

16

16 Textilschlauch

Warnung!

Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.

Warnung elektrischer
Strom!
Gefahr eines Stromschlages.

Achtung!

Lamellen sind scharfkantig!

Hinweis
Handschutz benutzen!

Hinweis

Vor allen Arbeiten
freischalten, gegen
wiedereinschalten sichern
und Spannungsfreiheit
feststellen!

Warning!

Dangerous situation, which
can lead to injuries or death,
if it isn't avoided.

Attention electric voltage!

Danger of electric shock.

Attention!
Fins are sharp- edged!

Advice
Use gloves!

Hinweis

Before all work disconnect
from mains, secure against
connection and recognize
deenergised unit.

!Advertencia!

Situación peligrosa, que
puede conducir a lesiones o
la muerte, si no se evita.

¡Atención, voltaje eléctrico!
Peligro de contacto eléctrico.

¡Atención!
¡Las aletas están afiladas!

Indicaciones

¡Utilice guantes de protección
para las manos!

Indicaciones

¡Desbloquear antes de
realizar cualquier trabajo,
asegurar y comprobar la
ausencia de voltaje!

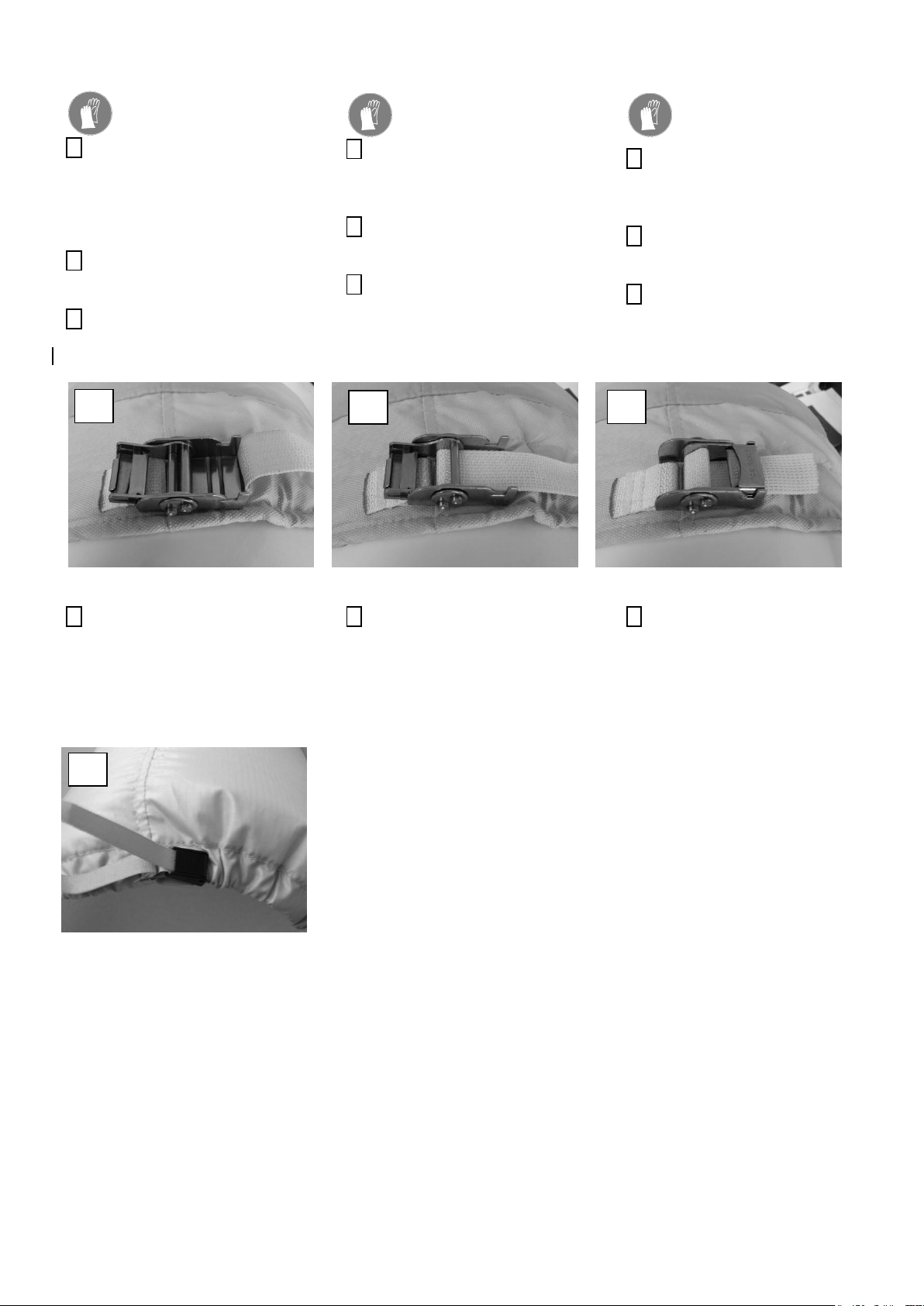

16 Textile hose

16 Manga textil

 Durch den Anschluss eines
Textilschlauches entsteht ein
zusätzlicher Druckverlust. Dies
hat Auswirkungen auf die
Leistungsfähigkeit des
Luftkühlers. Bei Fragen zur
Luftkühlerauslegung
kontaktieren Sie bitte Walter
Roller GmbH & Co.
 Überpüfen Sie die
Versorgungsleitungen des
Ventilators. Diese müssen in
den meisten Fällen neu verlegt
werden.
 Der Textilschlauch wird über
das Schutzgitter des Ventilators
gezogen und auf der Volldüse
verspannt.
 Siehe Kapitel 17 Defrost
Damper.

 Connecting a textile hose
results in an additional pressure
loss. This effects the capacity of
the air cooler. If you have any
questions please contact Walter
Roller GmbH & Co.
 Check the supply wires of the
fan. In most cases they have to
be rewired.
 The textile hose connection is
screwd with 4 sheet- metal
screws.
 Put the textile hose over the
fan guard and tighten it on the
fan frame.
 See chapter 17 defrost
damper.

 La conexión de una manga
textil al evaporador produce una
pérdida de carga adicional. Esto
influye en la capacidad del
evaporador. Para preguntas
sobre esta aplicación, contácte
con Walter GmbH & Co.
 Revise los cables de conexión
de los ventiladores.
 Seguramente deberá
recolocarlos y reapretarlos.
 Coloque la manga de forma
que se despliegue sobre la
rejilla del ventilador.
 Ver capítulo 17 manga
desescharche (Defrost Damper).

17

17 Defrost Damper

Hinweis
Handschutz benutzen!

Advice
Use gloves!

Indicaciones

¡Utilice guantes de protección
para las manos!

1 2 3

4

Zubehör

17 Defrost Damper
Accessory

17 Manga desescarche
Accesorio

1. Öffnen Sie den Verschluss

komplett.

 Ziehen Sie den Defrost

Damper über das Schutzgitter
und ziehen sie ihn auf der
Ventilatorzarge fest.

2. Führen Sie das lose Ende

des Spannbandes um den
unteren Metallsteg.

3. Schließen Sie den

Verschluss.

 Aktivieren Sie den Ventilator.

4. Ziehen Sie das Spannband
im Luftaustritt soweit zu, dass
der Defrost Damper nicht flattert.

 Prüfen Sie regelmäßig, dass

der Defrost Damper nicht flattert,
justieren Sie ggf. das
Spannband im Luftaustritt nach.

 Beachten Sie die auf dem

Etikett aufgedruckten
Waschhinweise.

 Reinigen Sie den Defrost

Damper nach Bedarf.

 Je nach Anwendung des

Defrost Dampers muss die
Heizleistung im Wärmetauscher
reduziert werden. Beachten Sie
den dem Gerät beigefügten
Schaltplan zum Anschluss der
elektrischen Abtauheizungen.

18

1. Open the lever completely.

 Mount the defrost damper over

the fan guard and tighten it on
the fan shroud.

2. Lead the loose end of the
fastener strap around the lower
metal pin.

3. Close the lever.

1. Abra el cinturón totalmente.

 Ajuste la manga o Defrost

Damper entre la boca de salida
y la rejilla.

2. Inserte el extremo suelto del
cinturón por el interior de la
hebilla y apriete.

3. Cierre la tapa de la hebilla.

 Start- up the fan.

4. Ziehen Sie das Spannband
im Luftaustritt soweit zu, dass
der Defrost Damper nicht flattert.

 Prüfen Sie regelmäßig, dass

der Defrost Damper nicht flattert,
justieren Sie ggf. das
Spannband im Luftaustritt nach.

 Pay attention to the washing

advice printed on the label.

 Clean the defrost damper if

necessary.

 Im most defrost damper

application the capacity of the
heaters rods has to be fitted.
Please refer to the wiring
diagram attached to the unit for
connection the electric heaters.

 Ponga en marcha el ventilador.

4. Tense nuevamente el
cinturón, en cuanto la manga no
aletee y tienda a quedarse fija.

 Inspeccione regularmente, que

no se afloje el cinturón de
fijación. Si es así vuelva a
ajustarlo nuevamente.

 Siga las instrucciones de

lavado impresas en la etiqueta.

 Efectúe una limpieza de la

manga periódicamente, en caso
de ser necesario.

 La instalación de la manga de

desescarche o Defrost Damper
requiere una reducción de la
potencia eléctrica de las
resistencias. Consulte los
esquemas de conexión de las
resistencias eléctricas y que son
específicos para este sistema
de desescarche.

18 Defrost Dome

Warnung!

Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.

Achtung!

Lamellen sind scharfkantig!

Hinweis
Handschutz benutzen!

Hinweis

Vor allen Arbeiten
freischalten, gegen
wiedereinschalten sichern
und Spannungsfreiheit
feststellen!

Warning!

Dangerous situation, which
can lead to injuries or death,
if it isn't avoided.

Attention!
Fins are sharp- edged!

Advice
Use gloves!

Hinweis

Before all work disconnect
from mains, secure against
connection and recognize
deenergised unit.

!Advertencia!

Situación peligrosa, que
puede conducir a lesiones o
la muerte, si no se evita.

¡Atención!
¡Las aletas están afiladas!

Indicaciones

¡Utilice guantes de protección
para las manos!

Indicaciones

¡Desbloquear antes de
realizar cualquier trabajo,
asegurar y comprobar la
ausencia de voltaje!

Zubehör

18 Defrost Dome
Accessory

18 Defrost Dome
Accesorio

 Der Dome wird mit 4 Blech­schrauben im Lufteintritt
befestigt .
 Hängen Sie den Dome in die
Tropfschale ein und führen Sie
Ihn nach oben. Fixieren Sie den
Dome kurzfristig z.B. mit
Klebeband.
 Bohren Sie mit einem 4,0 mm
Bohrer an den Befestigungs­punkten.
 Den Dome mit Blech­schrauben 4,8 mm A2 fest
schrauben.

 Mount the dome with 4 metal­sheet screws.
 Hinge the dome in the drain
pan and fix it at the top, e.g. by
means of tape..
 Drill with a 4.0 mm drill at the
fixing points.
 Screw with metal sheet screws
4,8 mm A2.

 El plenum se sujeta en la zona
de aspiración del evaporador,
mediante 4 tornillos.
 Apoye el plenum en la bandeja
de desagüe y empújela, desde
su parte trasera inferior,
ligeramente hacia arriba.
Sujételo a la carrocería del
evaporador, momentaneamente,
con cinta adhesiva.
 Realice agujeros de 4 mm. en
los puntos destinados a la
fijación.
 Utilice para la fijación
tirafondos de rosca chapa de
4,8 mm A2.

19

19 Nachleitrad

Zubehör

Nachleitrad 500- 800 mm

 Stülpen Sie das Nachleitrad
über den Klemmkasten und
klipsen Sie die Haken
nacheinander in das
Schutzgitter ein.
 Stellen Sie sicher, dass das
Stromkabel nicht durch das
Nachleitrad eingeklemmt wird.

19 Streamer

Accessory

Streamer 500- 800 mm

 Put the streamer over the
connection box, afterterwards
clip it into the fan guard.
 Ensure that no cables are
jammed.

19 Guía dardo de aire

Accesorio

Guía dardo de aire 500- 800
mm

 Alinee la guía con la caja de
conexiones del ventilador hasta
posicionar los clip de la guía en
la rejilla de protección. Empuje
suavemente hasta que los clip
se fijen a la rejilla.
 Asegúrese que el cable de
alimentación no esté pellizcado
entre la guía y la rejilla.

20

20 Elektroanschluss

Warnung!

Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.

Achtung elektrischer
Strom!
Gefahr eines Stromschlages.

Hinweis

Vor allen Arbeiten
freischalten, gegen
wiedereinschalten sichern
und Spannungsfreiheit
feststellen!

Warning!

Dangerous situation, which
can lead to injuries or death,
if it isn't avoided.

Attention electric voltage!

Danger of electric shock.

Hinweis

Before all work disconnect
from mains, secure against
connection and recognize
deenergised unit.

!Advertencia!

Situación peligrosa, que
puede conducir a lesiones o
la muerte, si no se evita.

¡Atención, voltaje eléctrico!
Peligro de contacto eléctrico.

Indicaciones

¡Desbloquear antes de
realizar cualquier trabajo,
asegurar y comprobar la
ausencia de voltaje!

 Der Elektroanschluss darf nur

von einer Elektrofachkraft
durchgeführt werden.

 Zuleitung mit genügend

Sicherheitsabstand zum
rotierenden Ventilator verlegen!

 Bringen Sie immer zuerst einen

Schutzleiter an.

 Schließen Sie den Kühler nur

an Stromkreise an, die mit
einem allpolig trennenden
Schalter abschaltbar sind.

 Wir empfehlen

Leitungsschutzschalter mit D­Charakteristik.

 Verwenden Sie nur Leitungen,

die den vorgeschriebenen
Installationsvorschriften
hinsichtlich Spannung, Strom,
Isolationsmaterial, Belastbarkeit
etc. entsprechen.

 Lose Verbindungen und

defekte Kabel sofort ersetzen.

 Das Gerät erst 5 Minuten nach

dem allpoligen Abschalten der
Spannung öffnen.

 Bei Arbeiten am Gerät auf eine

Gummimatte stellen.

 Vor Arbeiten am Gerät die

Netzanschlüsse und PE
kurzschließen.

20 Electric connection

 The electric connection has to

be done by an electrician.

 Mount supply wire with enough

safety disctance to the fans.

 Always mount the protective

earth conductor first!

 Mount the unit only to circuits

that are equipped with circuit
breaker.

 We recommend circuit

breakers type D.

 Use only wires that are in

conformity to installation rules in
case of voltage, current,
insulation materials, capacity,
etc.

 Replace loose connections and

defective cables immediately.

 Don’t open the unit till 5

minutes after switching off the
power supply.

 When working at the unit stand

on a rubber mat.

 Short circuit the conductors

and PE before working on the
unit.

20 Conexiones eléctricas

 La unidad deberá ser instalada

sólo por personal técnico
cualificado.

 ¡Realice el cableado adicional

manteniendo suficiente distancia
de seguridad a los ventiladores!

 Instale siempre un cable

conductor a tierra

 La unidad se alimentará con

una línea exclusiva equipada
con interruptor de corte

 Se recomienda interruptores

de corte tipo D.

 Utilice solamente mangueras

eléctricas que cumplan la
normativa eléctrica de voltaje,
intensidad, aislamiento,
capacidad, etc.

 Reemplace inmediatamente

las conexiones flojas o cables
defectuosos.

 No abra la unidad hasta que

hayan transcurrido 5 minutos
desde el corte del suministro
eléctrico.

 Para trabajar en el aparato,

aislarse del suelo mediante una
alfombrilla de goma.

 Corte la tensión de

alimentación mediante el
interruptor correspondiente,
antes de comenzar a trabajar en
el aparato.

21

21 Elektrische

Type

Model

Modelo

Ventilatoren

Fans

Ventiladores

Elektr. Abtauheizung

Electric defrost

Desescarche eléctrico

Anz.x

Ø

No. x Ø

No x Ø

Stromart

Type of curr.

Tensión

Leistung
Capacity
Potencia

Stromaufn.
Curr. cons.

Intensidad

Drehzahl

r.p.m.
r.p.m.

Block

Coil

Batería

Schale

Drain

pan

Bandeja

Gesamt

Total
Total

FHVI/

FHVIT

V, 50 / 60 Hz

W A min-1

W W W

x41

1x 500

3 ~ 400/ 460 Δ

500/ 790

1,45/ 1,55

1370/ 1610

3 x 1280

2 x 1280

6400

x61

1x 500

3 ~ 400/ 460 Δ

500/ 790

1,45/ 1,55

1370/ 1610

4 x 1280

2 x 1280

7680

x42

2x 500

3 ~ 400/ 460 Δ

500/ 790

1,45/ 1,55

1370/ 1610

3 x 2320

2 x 2320

11600

x62

2x 500

3 ~ 400/ 460 Δ

500/ 790

1,45/ 1,55

1370/ 1610

4 x 2320

4 x 2320

13920

x43

3x 500

3 ~ 400/ 460 Δ

500/ 790

1,45/ 1,55

1370/ 1610

3 x 3200

3 x 3200

16000

x63

3x 500

3 ~ 400/ 460 Δ

500/ 790

1,45/ 1,55

1370/ 1610

4 x 3200

4 x 3200

19200

x44

4x 500

3 ~ 400/ 460 Δ

500/ 790

1,45/ 1,55

1370/ 1610

6 x 2130

4 x 2130

21300

HVIS/

HVIST

V, 50 / 60 Hz

W A min-1

W W W

x51 N

1x 560

3 ~ 400/ 460 Y

580/ 720

1,10/ 1,25

910/ 950

4 x 1280

2 x 1280

7680

x61 N

1x 630

3 ~ 400/ 460 Δ

580/ 860

1,45/ 1,60

910/ 1020

7 x 1510

2 x 1510

13590

x81 N

1x 800

3 ~ 400/ 460 Y

710/ 990

1,30/ 1,60

650/ 670

10 x 1700

2 x 1700

20400

x52 N

2x 560

3 ~ 400/ 460 Y

580/ 720

1,10/ 1,25

910/ 950

4 x 2320

2 x 2320

13920

x62 N

2x 630

3 ~ 400/ 460 Δ

580/ 860

1,45/ 1,60

910/ 1020

7 x 2740

2 x 2740

24660

x82 N

2x 800

3 ~ 400/ 460 Y

710/ 990

1,30/ 1,60

650/ 670

10 x 2810

2 x 2810

33720

x53 N

3x 560

3 ~ 400/ 460 Y

580/ 720

1,10/ 1,25

910/ 950

4 x 3200

2 x 3200

19200

x63 N

3x 630

3 ~ 400/ 460 Δ

580/ 860

1,45/ 1,60

910/ 1020

14 x 1900

4 x 1900

34200

x83 N

3x 800

3 ~ 400/ 460 Y

710/ 990

1,30/ 1,60

650/ 670

20 x 2210

4 x 2210

53040

x54 N

4x 560

3 ~ 400/ 460 Y

580/ 720

1,10/ 1,25

910/ 950

8 x 2130

4 x 2130

25560

x64 N

4x 630

3 ~ 400/ 460 Δ

580/ 860

1,45/ 1,60

910/ 1020

14 x 2530

4 x 2530

45540

x51 S

1x 560

3 ~ 400/ 460 Δ

1050/ 1550

2,2/ 2,7

1280/ 1430

4 x 1280

2 x 1280

7680

x61 S

1x 630

3 ~ 400/ 460 Y

1800/ 2300

3,6/ 4,2

1260/ 1350

7 x 1510

2 x 1510

13590

x81 S

1x 800

3 ~ 400/ 460 Δ

1200/ 1900

2,4/ 3,1

850/ 970

10 x 1700

2 x 1700

20400

x52 S

2x 560

3 ~ 400/ 460 Δ

1050/ 1550

2,2/ 2,7

1280/ 1430

4 x 2320

2 x 2320

13920

x62 S

2x 630

3 ~ 400/ 460 Y

1800/ 2300

3,6/ 4,2

1260/ 1350

7 x 2740

2 x 2740

24660

x82 S

2x 800

3 ~ 400/ 460 Δ

1200/ 1900

2,4/ 3,1

850/ 970

10 x 2810

2 x 2810

33720

x53 S

3x 560

3 ~ 400/ 460 Δ

1050/ 1550

2,2/ 2,7

1280/ 1430

4 x 3200

2 x 3200

19200

x63 S

3x 630

3 ~ 400/ 460 Y

1800/ 2300

3,6/ 4,2

1260/ 1350

14 x 1900

4 x 1900

34200

x83 S

3x 800

3 ~ 400/ 460 Δ

1200/ 1900

2,4/ 3,1

850/ 970

20 x 2210

4 x 2210

53040

x54 S

4x 560

3 ~ 400/ 460 Δ

1050/ 1550

2,2/ 2,7

1280/ 1430

8 x 2130

4 x 2130

25560

x64 S

4x 630

3 ~ 400/ 460 Y

1800/ 2300

3,6/ 4,2

1260/ 1350

14 x 2530

4 x 2530

45540

Anschlusswerte

21 Electric loads

21 Características
eléctricas

.

Ø

22
Spannungsversorgung Ventilator
Power supply fan
Línea de alimentación para el ventilador

Spannungsversorgung Heizstäbe
Power supply heaters
Línea de alimentación de las resistencias

Steuerleitung Ventilator (nur bei EC- Drehzahlregelung)
Control line fan (only at EC- r.p.m. control)
Línea de control para ventilador (solo para regular r.p.m.
en ventiladores EC)

Abtausicherheitsthermostat
Defrost safety thermostat
Termostato de seguridad para desescarche

Abtaufühler
Defrost sensor
Sonda desescarche

Klemmdose Ventilator
Terminal boxes fan
Caja de conexiones del
ventilador

Klemmdose Heizstäbe
Terminal boxes heaters
Caja de conexiones de
las resistencias

Anlagen Steuerung
Plant Control
Cuadro de mando

22 Schaltschema

Bitte beachten Sie die

beigeleften Schaltpläne.

22 Wiring scheme 22 Esquema eléctrico

Please pay attention to attached
wiring.

Por favor, preste atención a los
diagramas de cableado
adjuntos.

23

23 Ventilatoren

2.

FHVI/T

Drehrichtungsänderung
durch Vertauschen von 2
Phasen.

Wichtig!
Thermokontakt TK- TK in

Steuerleitung für Motorschütz
anklemmen.

Alteration of rotation direction
by changing two phases.

Important! Connect thermal
contact TK- TK to control
unit.

El otro sentido de rotación se
obtiene permutando 2 fases.

¡Importante!
Conectar el termocontacto

TK- TK para el control de la
unidad.

1. Motordeckel öffnen.

2. Zuleitung nach Schaltplan

anschließen.

3. Motordeckel schließen.

4. Drehrichtung prüfen.

23 Fans

1. Open junction box cover.

2. Connect supply wire

according to wiring diagram.

3. Close junction box cover.

4. Check rotation.

23 Ventiladores

1. Abrir la caja de conexión.

2. Conexionar la alimentación

según el esquema de cableado.

3. Cerrar la caja de conexión.

4. Verificar sentido de giro.

24

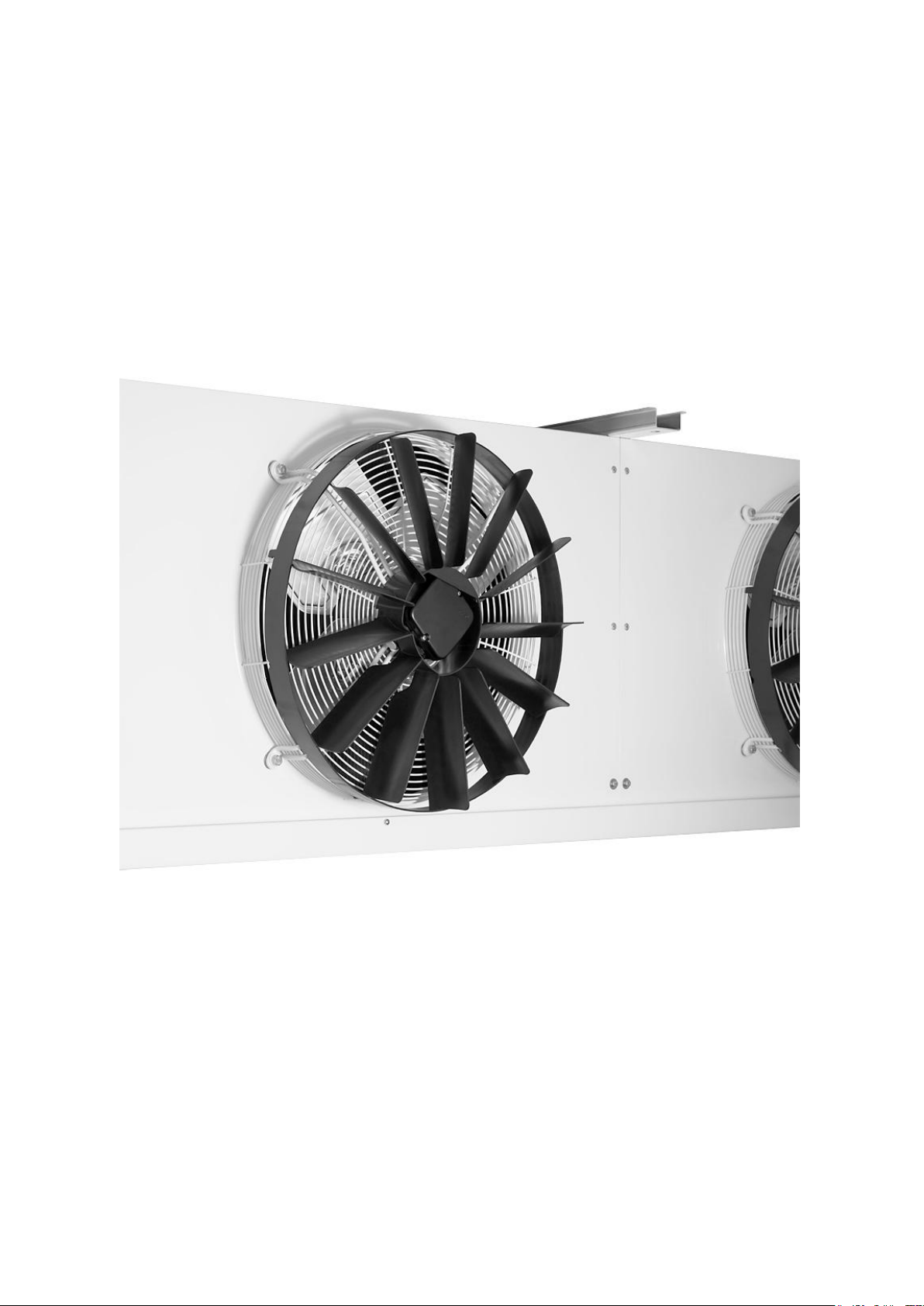

24 Ventilatoren EC

Vorsicht!

Gefährliche Situation, die
leichte bis mittelschwere
Verletzung nach sich ziehen
kann.

Achtung!

Einzugsgefahr, lose
Kleidung, und lange Haare
können sich verfangen.

Achtung!

Quetschgefahr,
Handverletzungsgefahr!

Caution!

Dangerous situation, which
leads to minor to medium­heavy injuries, if it isn't
avoided.

Attention!

Danger of insertion. Clothing
and long hair can be caught.

Achtung!

Crushing hazard,
Danger of hand injuries!

¡Precaución!

Situación peligrosa que
podría causar lesiones
moderadas o leves.

¡Atención!

¡Riesgo de captación, ropa
suelta y el pelo largo pueden
quedar atrapados!

¡Atención!

¡Peligro de aplastamiento,
lesión en la mano!

24 EC fans

24 Ventiladores EC

 Prüfen Sie das Gerät mit DC-

Spannung, wenn Sie die gesetz-

lich vorgeschriebene Hoch-

spannungsprüfung durchführen.

Die zu verwendende Spannung

entspricht dem Spitzenwert der,

in der Norm geforderten, AC-

Spannung. Der integrierte EMV-

Filter enthält Y-Kapazitäten.

Beim Anlegen von AC Prüf-

spannung wird daher der

Auslösestrom überschritten.

 Die Einhaltung der Impedanz-

vorgaben nach EN 60335 für

den Schutzanschlusskreis ist in

der Endanwendung zu prüfen.

Je nach Einbausituation kann es

notwendig sein, über den am

Gerät vorhandenen Schutzleiter-

anschlusspunkt einen weiteren

Schutzerdungsleiter

anzuschließen.

 Fehlerstromschutzschalter:

Es sind ausschließlich FI-

Schutzeinrichtungen Typ B oder

B+ zulässig. Wir empfehlen

Fehlerstromschutzschalter mit

einer Auslöseschwelle von 300

mA und superresistenten Aus-

löseverhalten (Charakteristik K).

 EC Ventilatoren nur in TN/ TT-

Netzen oder in außenleiter-

geerdeten Netzen verwenden.

 Der Motor verfügt über

integrierte Schutzfunktionen:

Übertemperaturschutz,

Motorstrombegrenzung,

Blockierschutz.

Wird eine dieser

Schutzfunktionen ausgelöst,

schaltet sich der Motor ab. Ist

der Fehler behoben läuft der

Motor von selbst wieder an.

 Test the unit with DC voltage,

when performing the high
voltage test. The voltage to use
is the same like the AC voltage
given in the standards. The
integrated EMC filter contains Y­capacities. If connecting to AC
voltage of the test voltage, the
trigger current is exceeded.

 Compliance with the

impedances for the protective
connection circuit given in EN
60335 has to be checked after
installation. Depending of the
installation it can be necessary
to connect another protective
conductor to the PE connection
at the unit.

 Residual current circuit

breaker: Exclusively RCCB type
B or B+ are allowed. We
recommend RCCBs with a
trigger of 300 mA and delayed
action (super- resistant,
characteristic K).

 Use EC fans only in TN/TT

systems, or in external phase
grounded networks.

 The motor is equipped with

internal protection functions:
Excess temperature protection,
motor current limitation,
protection against blockade. If
one of this protection functions
has been

 Pruebe la unidad con voltaje

DC, si va a realizar la prueba de
alta tensión. El voltaje a utilizar
es el mismo que el voltaje de
AC dado en las Normas. El filtro
integrado EMC contiene con­densadores. Si se conecta a la
corriente alterna de la tensión
de prueba, la corriente de
disparo se supera.

 Se debe comprobar, después

de realizar la instalación, el
cumplimiento con las impedan­cias del circuito de conexión
protectora según la Norma

60335. Dependiendo de la
situación de la instalación, pu­ede ser necesario conectar un
conductor de tierra como pro­tección adicional mediante el
punto de conexión del conductor
de protección existente en el
dispositivo.

 Interruptor diferencial: utilice

solo del tipo B o B+. Se
recomienda el empleo de
interruptores de acción
retardada con una sensibilidad
de 300 mA (característica K).

 Emplee los ventiladores EC

solamente en sistemas TN/TT, o
en redes de fase externa
conectada a tierra.

 El motor está equipado con

protecciones internas: exceso
de temperatura, limitación de
corriente del motor, protección
contra bloqueo. Si una de las
protecciones se activa, el motor
se apaga. Una vez rearmada la
protección, el motor arranca
automáticamente.

25

25 Abtauen

Position Abtaufühler (Elektrische Abtauung, Heißgas)
Position defrost sensor (Eletric heaters, hot gas)
Posición sensor desescharche (Desescharche eléctrico, Gas caliente)

Position Abtaufühler (Umluftabtauung)
Position defrost sensor (defrost by air)
Posición sensor desescarche (aire ambiental)

Es kann auf folgende Arten
abgetaut werden:

 Umluftabtauung
 Elektrische Abtauung
 Heißgasabtauung

 Stellen Sie sicher, dass der

Wärmetauscher bei Beendigung
der Abtauung eisfrei ist.

Heißgasabtauung

 Wir empfehlen die Tropfschale

elektrisch zu beheizen.

 Wenn Sie die Tropfschale nicht

elektrisch beheizen, führen Sie
das Heißgas zuerst durch die
Anschlüsse in der Tropfschale.

 Führen Sie das Heißgas durch

den Sammler in den
Wärmetauscher. Saugen Sie das
Gas zum Verteilerkopf ab.

25 Defrost

There are different possibilities for
defrost:

 Ambient air defrost
 Electric defrost
 Hot gas defrost

 Ensure that the heat-

exchanger is ice-free at the
termination of the defrost.

Hotgas defrost

 We recommend to heat the

drain pan with electric heater
rods.

 If the drain pan isn't equipped

with an electric heater, first lead
the hot gas to the drain pan.

 Lead the hot gas through the

header into the heat exchanger.
Pump it through the venture
distributor back to suction line.

25 Desescarche

Existen distintas posibilidades
para efectuar el desescarche:

 Por aire ambiental
 Por resistencias eléctricas
 Por gas caliente

 Asegúrese que la batería

queda limpia de hielo al final del
desescarche.

Desescarche gas caliente

 Roller recomienda efectuar el

desescarche de la bandeja
mediante resistencias eléctricas.

 Si usted no realiza el

desescarche de la bandeja de
goteo mediante resistencias, el
gas caliente deberá entrar en
primer lugar a través de una
conexión de la bandeja de goteo
y por la otra salir hacía la batería.

 El gas caliente debe entrar por

el colector de aspiración y la
salida se realizará a través del
distribuidor de líquido.

26

26 ST-Heizstäbe

Warnung!

Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.

Achtung elektrischer
Strom!
Gefahr eines Stromschlages.

Achtung!

Heiße Oberflächen,
Verbrennungsgefahr!

Warning!

Dangerous situation, which
can lead to injuries or death,
if it isn't avoided.

Attention electric voltage!
Danger of electric shock.

Attention!

Hot surfaces, danger of
burning!

¡Advertencia!

Situación peligrosa, que
puede conducir a lesiones o
la muerte, si no se evita.

¡Atención, voltaje eléctrico!
Peligro de contacto eléctrico.

¡Atención!

¡Superficies calientes, riesgo
de quemaduras!

26 ST- heater rods

26 ST- Resistencias

 Sichern Sie die Heizstäbe

gegen Übertemperaturen ab. Im

Roller Zubehör ist ein

Abtausicherheitsthermostat

erhältlich.

 Sichern Sie die Heizstäbe

gegen Wiederanlauf nach einem

Stromausfall.

 Secure the heater rods against
excess temperatures. There is a
deforst security thermostat
available in Roller accessory.

 Secure the heater rods against
start up after a loss of power.

 Proteja las resistencias contra
excesos de temperatura. Roller
dispone de un termostato de
seguridad en el apartado de
accesorios

 Asegure que las resistencias
no se ponen en marcha
después de un corte en el
suministro eléctrico.

27

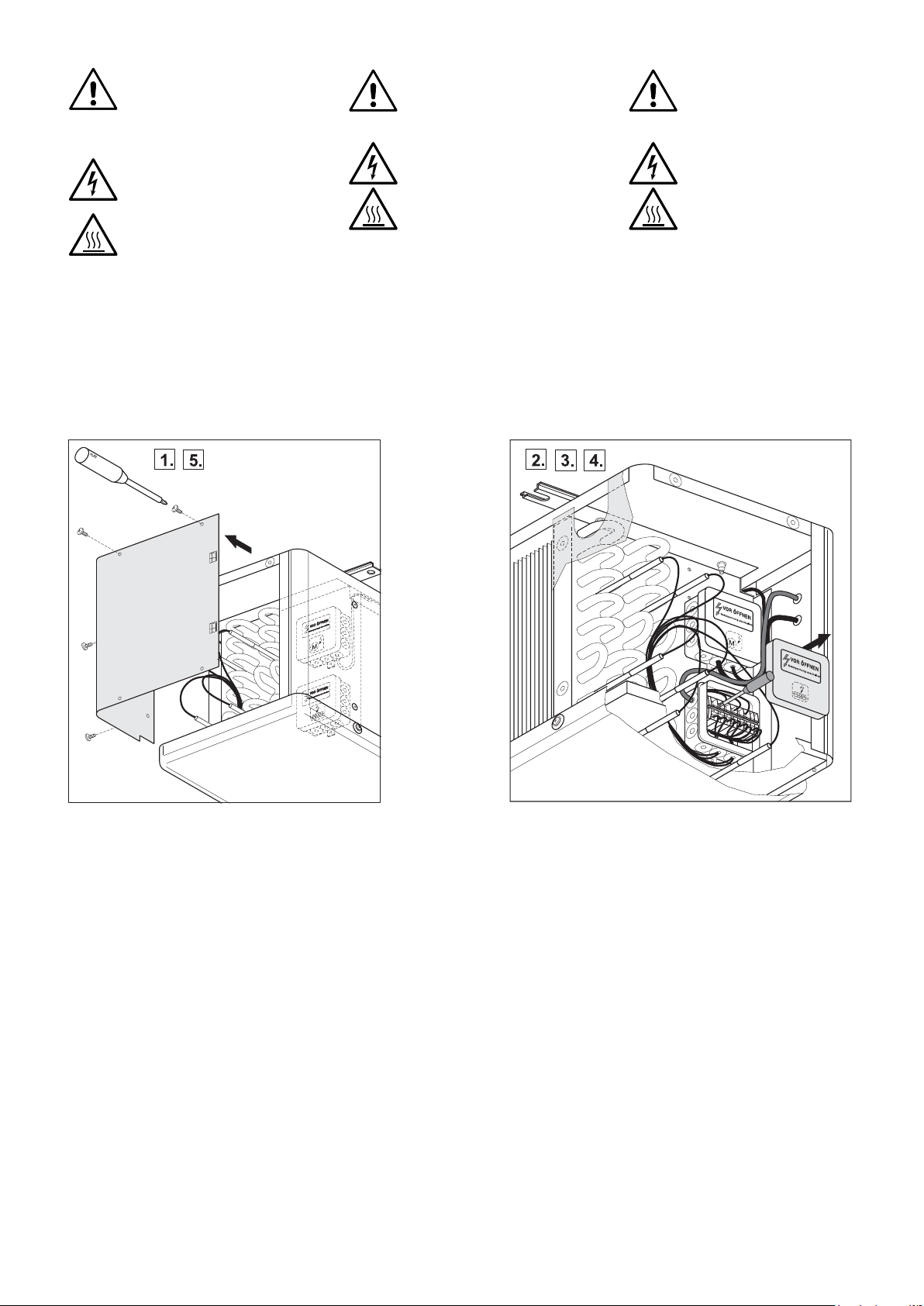

27 Thermostat (Zub.)

Ausführung

Abtausicherheitsthermostat

Thermostat mit fest

eingestelltem Schaltpunkt,

öffnend bei 25°C, schließend bei

+3,5 °C.

Schaltleistung bei 230V, 50 Hz:

ohmsch I

induktiv I

Schutzart IP 44.

Strom abschalten!

1. Seitenteil abnehmen.

2. Untere Anschlussdose

öffnen.

3. Sicherheitsthermostat an
vorgestanzten Löchern im
Endblech anschrauben.

4. Zuleitung nach Schaltplan
anschließen.
Flachsteckhülsen abschneiden,

Kabelende abisolieren, mit
Aderendhülsen versehen
(Drahtquerschnitt 2 mm²) und
auf Klemme 1 und 2
anschließen.
Binden Sie das
Abtausicherheitsthermostat in
die Ansteuerung der Heizstäbe
ein.

5. Anschlussdose schließen
und Seitenteil montieren.

= 25 A,

max

= 5 A,

max

27 Thermostat(acc.)

Design
Defrost safety thermostat
Thermostat with fixed break
point, disconnects at +25 °C,
connects at +3.5 °C.
Switch capacity at 230 V, 50 Hz:
ohmic: I
inductive I
Protection class IP 44.

Switch off electricity!

1. Remove side panel.

2. Open lower terminal box.

3. Mount safety thermostat to

prepared holes in the end panel.

4. Connect supply wire
according to wiring diagram.
Cut plug connection, remove

insulation at the end of wires, fix
sockets to cores (wire size
2mm²) and connect to terminal 1
and 2.
Incorporate the defrost safety
thermostat into the control of the
heaters.

5. Close terminal box and
mount the side panel.

= 25 A,

max

max

= 5 A,

27 Termostato (acc.)

Construcción
Termostato de seguridad para
desescarche
Punto de corte fijo +25 °C,
Conexión a +3,5 °C.
Potencia de corte: 230V, 50 Hz:
Ohmica I
Inductiva I
Tipo de protección: IP 44.

¡Desconectar el circuito!

1. Sacar el panel lateral.

2. Abra la caja de conexión

inferior.

3. Instale el termostato de
seguridad en los agujeros
preparados en el panel lateral.

4. Conecte la alimentación
según el esquema de cableado.
Pelar las conexiones, avance el

aislamiento al final, introduzca
las mangueras en los prensas
(sección de 2 mm²) y conecte en
las bornas 1 y 2.
Incorpore el cableado del
termostato de seguridad al
control de resistencias.

5. Cerrar la caja de conexiones
y montar la tapa lateral.

= 25 A,

max

max

= 5 A,

28

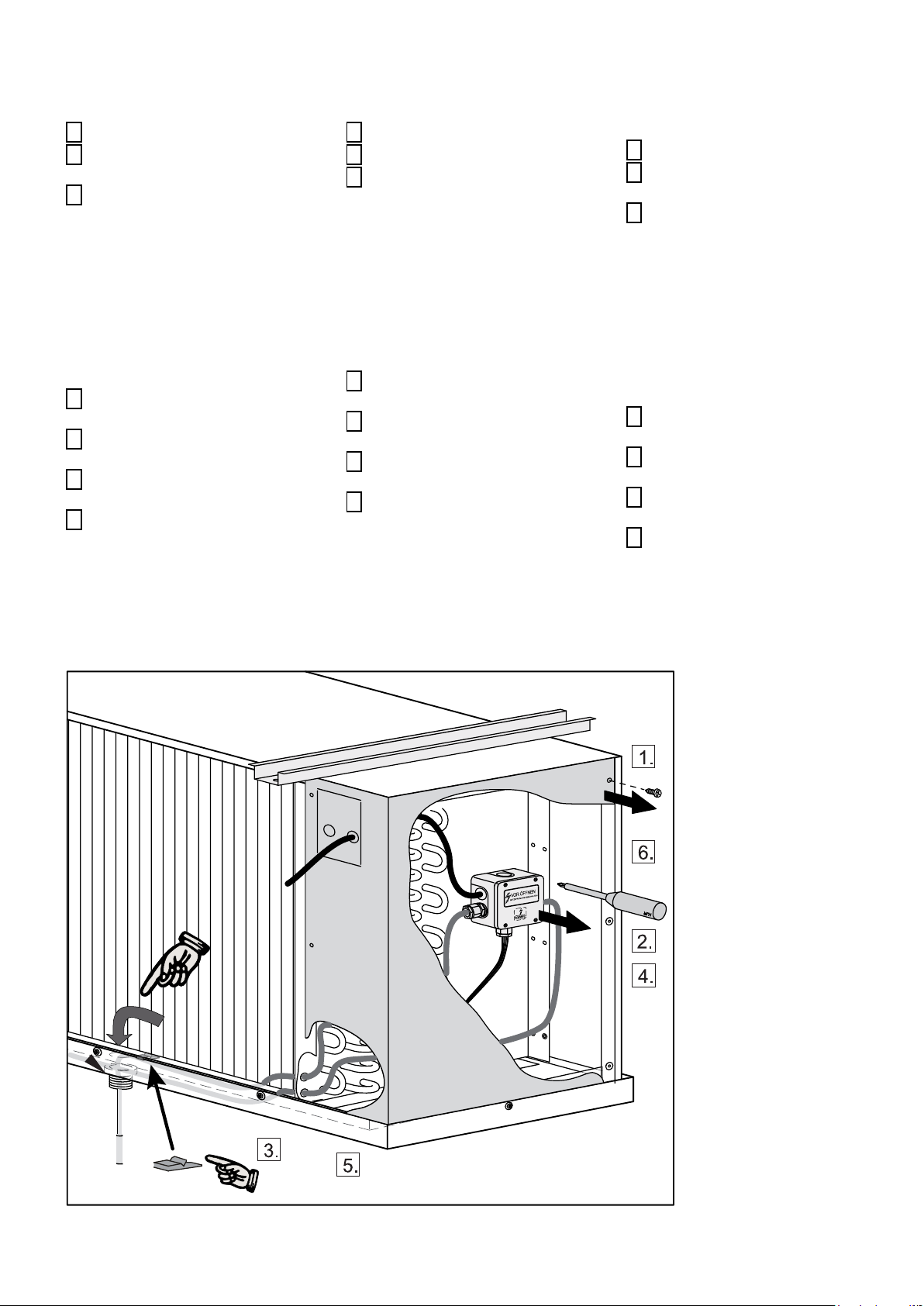

28 SI Heizkabel (Zub.)

Beachten Sie die dem SI­Heizkabel beiliegende
Montageanleitung.

1. Seitenteil abnehmen.

2. Untere Anschlussdose

öffnen.

3. Heizkabel durch
vorgestanzte Öffnung im
Endblech bis zur Markierung
durch Ablauf führen und mit Clip
fixieren.
Lamellen sind scharfkantig.
Heizkabel nicht in die Nähe der
Lamellen bringen!
Heizkabel mit genügend
Sicherheitsabstand zu den
Heizstäben verlegen.

4. Zuleitung nach Schaltplan
anschließen.

5. Heizkabel im Seitenraum
fixieren.

6. Anschlussdose schließen
und Seitenteil montieren.

7. Bei Verlegung von mehr als
2- SI Heizkabeln, die Heizkabel
3 und 4 auf der
Kältemittelanschlusseite ins
Gehäuse einbringen und

anschließen.

28 SI-flexible heater (acc.)

Pay attention to the mounting
instructions attached to the SI
flexible heater.

1. Remove side panel.

2. Open lower terminal box.

3. Push the flexible heater

through the prepared opening in
the end plate through the drain
pipe till the marking and fix it
with the clip.

Fins are sharp edged. Don’t

bring the flexible heater close to
the fins!
Mount the flexible heater with
enough safety distance to the
heater rods!

4. Connect supply wire

according to wiring diagram.

5. Fix the flexible heater in the

lateral space.

6. Close terminal box and

mount the side panel.

7. If more than 2 flexible
heaters are used, mount the
heater 3 resp. 4 from the side of
the refrigerant connection..

28 SI- Resistencia (acc.)

Preste atención a las
instrucciones de montaje de las
resistencias de silicona modelo
SI.

1. Sacar el panel lateral.

2. Abra la caja de conexión

inferior.

3. Pasar la resistencia por la
abertura preparada en el panel
lateral hasta el desagüe donde
se indica y fíjela mediante el
clip.
¡Aletas con cortes vivos!. ¡No
toque jamás las aletas con la
resistencia de silicona!
¡Instale la resistencia flexible

con una separación suficiente
de las resistencias eléctricas!

4. Conecte la alimentación
según el esquema de cableado.

5. Fije la resistencia de silicona
en el espacio lateral.

6. Cierre la caja de conexiones
y monte el panel lateral.

7. Para la conexión de más de
2 resistencias flexibles en el

desagüe conexionar la no 3 y 4
respectivamente en la caja de
conexiones situada
lateralmente.

29

29 Ringheizung

Warnung!

Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.

Achtung elektrischer
Strom!
Gefahr eines Stromschlages.

Achtung!

Heiße Oberflächen,
Verbrennungsgefahr!

Warning!

Dangerous situation, which
can lead to injuries or death,
if it isn't avoided.

Attention electric voltage!
Danger of electric shock.

Attention!

Hot surfaces, danger of
burning!

¡Advertencia!

Situación peligrosa, que
puede conducir a lesiones o
la muerte, si no se evita.

¡Atención, voltaje eléctrico!
Peligro de contacto eléctrico.

¡Atención!

¡Superficies calientes, riesgo
de quemaduras!

ZH Zubehör FHVI/T

1. Schutzgitter mit Ventilator

abschrauben.

2. Ringheizung auf die
Ventilatorzarge aufsetzen,
Heizstabenden nach oben.

3. Schutzgitter und Ventilator mit
beigelegten Sechskantschrauben,
Distanzscheiben und
Unterlegscheiben montieren.

4. Zuleitung fachgerecht
anschließen.

Überprüfen Sie die Erdung des
Gehäuses!

29 Fan collar heater

ZH accessory FHVI/T

1. Remove protection grille with

the fan.

2. Attach heater to the fan collar,
connections of the heater to the
top.

3. Mount protection grille and fan
with hexagonal screws, spacers

and washers adjoined.

4. Connect supply wire.

Check the grounding of the
casing!

29 Resistencia
embocadura ventilador

ZH accesorio FHVI/T

1. Soltar los tornillos que sujetan

la rejilla de protección con el
ventilador.

2. Situar la resistencia en la base

del plenum de salida de aire, con
las conexiones hacia arriba.

3. Montar la rejilla de protección y

el ventilador con los tornillos,
casquillos y arandelas.

4. Conectar la alimentación.

¡Compruebe la conexión a tierra
de la carcasa!

ZH Zubehör HVIS/T

Für die Montage der
Zargenheizung am HVIS/T
existiert eine seperate Anleitung

30

ZH accessory HVIS/T

For mounting the fan collar heater
at HVIS/T there is a seperate
mounting instruction available.

ZH accesorio HVIS/T

Para instalar estas resistencias
en la serie HVIS/T, existe un
manual aparte específico.

30 Inbetriebnahme

Typ

Model

Modelo

Schalldruckpegel

Sound pressure

level

Presión sonora

FHVI/ FHVIT

dB(A)

x41

56

x61

56

x42

59

x62

59

x43

60

x63

60

x44

61

Typ

Model

Modelo

Schalldruckpegel

Sound pressure level

Presión sonora

dB(A)

HVIS /HVIST

N S x51

65

71

x61

66

71

x81

65

72

x52

67

73

x62

68

73

x82

66

73

x53

68

74

x63

69

74

x83

67

74

x54

68

74

x64

69

74

 Der Elektroanschluss muss

fachgerecht abgeschlossen sein.

 Vergewissern Sie sich, dass alle

Deckel und Seitenteile montiert
sind.

 Prüfen Sie die Befestigung des

Schutzgitters.

 Die Tropfschale muss auf

beiden Seiten eingehängt und
fest verschraubt sein.

Achtung!

Anlage darf nur in
betriebssicheren Zustand in
Betrieb genommen werden.

 Anlage einschalten.
 Überprüfung der Überhitzung

des Kältemittels am Austritt.
Herstellerangaben des
Expansionsventils beachten!

Einstellung des
Expansionsventils auf die
Überhitzung:

Δt

= 0,5....................0,7 x DT1

sup

DT1 ≥ 12 K DT1 ≥ 6 K
Δt

Überhitzung des

sup

Kältemittels am Austritt.
DT1 Eintrittstemperaturdifferenz =
Lufteintrittstemperatur

- Verdampfungstemperatur
am Austritt
(Sättigungstemperatur).

31 Schalldaten

Mittlerer Schalldruckpegel in 3 m
Abstand im Freifeld
(halbkugelförmige
Schallausbreitung).

30 Start- up

 The electric connection has to

be completed properly.

 Side panels and junction box

cover have to be in place.

 Check the fixation of the fan

guard.

 The drain pan has to be hinged

and screwed properly.

Attention!

The plant may only be started if
safe to operate.

 Turn the unit on.
 Check superheat of the

refrigerant at the outlet.

Check manufacturer’s

specification of expansion valve!

Adjusting expansion valve to
superheating:

Δt

= 0,5....................0,7 x DT1

sup

DT1 ≥ 12 K DT1 ≥ 6 K
Δt

Superheating of the

sup

refrigerant at the outlet.
DT1 Inlet temperature difference
=
Air inlet temperature

- evaporating temperature
at the outlet
(saturation temperature).

31 Sound pressure level

Mean sound pressure level at a
distance of 3 m semi- reverberant
field.

30 Puesta en marcha

 El cableado eléctrico debe estar

correctamente instalado.

 Los paneles laterales así como

la junta de la caja de conexiones
deben estar correctamente
montados.

 Compruebe el estado de las

rejillas de protección.

 La bandeja de goteo debe

insertarse en los tornillos
laterales para luego fijarlos.

¡Atención!

La instalación no debe ser puesta
en marcha sin encontrarse en un
estado irreprochable.

Alimentar con tensión la unidad.

 Verificar el recalentamiento del

fluido frigorífico en la salida.
Ajustar según las indicaciones del
fabricante de la válvula

 Ajuste del recalentamiento de

la válvula de expansión:

Δt

= 0,5....................0,7 x DT1

sup

DT1 ≥ 12 K DT1 ≥ 6 K
Δt

Recalentamiento del fluido

sup

frigorífico en la salida.
DT1 Diferencia de temperatura
en la entrada = Temperatura de
entrada de aire- temperatura de
evaporación a la salida
(Temperatura de saturación).

31 Datos sonoros

 Presión sonora medida a una

distancia de 3 m en campo semi­reverberante.

31

32 Reinigung

Warnung!

Gefährliche Situation, die zu
Verletzungen oder Tod
führen kann, wenn sie nicht
vermieden wird.

Achtung!

Handverletzungsgefahr!
Lamellen sind scharfkantig.

Achtung elektrischer
Strom!
Gefahr eines Stromschlages.

Hinweis

Vor allen Arbeiten
freischalten, gegen
wiedereinschalten sichern
und Spannungsfreiheit
feststellen!

Warning

Dangerous situation, which
leads to injuries or death, if it
isn't avoided.

Attention!

Hand injury possible.
Fins are sharp-edged.

Attention electric voltage!
Danger of electric shock.

Advice

Prior to working on the unit,
switch off the electricity and
secure against unauthorized
connecting.

¡Advertencia!

Situación peligrosa, que
puede conducir a lesiones o
la muerte, si no se evita.

¡Atención!

¡Peligro de aplastamiento,
lesión en la mano!

¡Atención, voltaje eléctrico!
Peligro de contacto eléctrico.

Indicaciones

Desconecte la unidad antes
de cada intervención,
asegurándose que no se
pueda conectar por personal
no autorizado.

 Anlage darf nur von

autorisiertem Fachpersonal
gewartet werden.

Die Häufigkeit der Reinigung
des Luftkühlers hängt vom
Einsatzgebiet ab. Eine
Reinigung sollte zumindest
quartalsweise durchgeführt
werden.

Reinigung des Ventilators:
Beschädigung des Ventilators
bei Reinigung und damit
einhergehende Fehlfunktionen
sind möglich.

 Reinigen Sie den Ventilator
nicht mit einem Wasserstrahl
oder Hochdruckreiniger.

 Verwenden Sie keine säure-,
laugen- und lösungsmittel­haltigen Reinigungsmittel.

 Überprüfen Sie den Ventilator
auf Unwucht.

Reinigung des Lamellenblockes:
 Demontieren oder schwenken

Sie die Ventilatoren zur Reinig­ung des Lamellenblockes ab
oder demontieren Sie beide
Tropfschalen ab.

 Reinigen Sie das Gerät mit
Wasser oder speziell für Kupfer­Aluminium Wärmetauscher
freigegebenen Reinigungs­mitteln.

 Verwenden Sie keinesfalls
chlorhaltige Reinigungsmittel.

 Achten Sie darauf, dass die
Lamellen nicht verbogen
werden.

 Spülen Sie den Wärme­tauscher nach der Reinigung
gründlich mit klarem Wasser ab.

32

32 Cleaning

 Unit may only be serviced and

repaired by authorized and
skilled personnel.

The frequency of cleaning of the
air cooler depends on its
application. A cleaning should
be done at least every three
months.

Cleaning of the fan:
Damage to the fan and
malfunction afterwards is
possible.

 Don’t clean the fan by means

of a high pressure cleaner.

 Don’t use purifier that contains

acid, base or dilution.

 Check the fan balance.

Cleaning of the coil block
 Disassemble or swivel the

fans to clean the coil block or
demount the drain pans.

 Clean the device by means of
water or special copper
aluminium heat exchanger
purifier.

 Never use chlorine containing
purifiers.

 Pay attention that the fins
don’t get deformed.
 Flush the heat exchanger well
with water after cleaning it.

32 Limpieza

 La unidad no debe ser
instalada más que por personal
autorizado.

La frecuencia de limpieza
dependerá de la aplicación. Se
recomienda al menos 1 vez
cada tres meses.

Limpieza de los ventiladores:
Es posible un fallo en los
ventiladores después de haber
efectuado la limpieza.

 No efectúe la limpieza de los
ventiladores con agua o aire a
presión.

 No utilice limpiadores
agresivos, con ácidos, bases ó
disoluciones.

 Compruebe el equilibrado del
aspa del ventilador.

Limpieza de las aletas de la
batería:

 Desmontar o abrir mediante
las bisagras los ventiladores
para limpiar las aletas de la
batería y desmontar ambas
bandejas.

 Limpiar la carrocería del
aparato con agua ó con
productos específicos para el
cobre-aluminio.

 No utilice detergentes con
cloro.

 Ponga especial atención en
no doblar las aletas.

 Aclare el intercambiador con
agua, después de realizar la
limpieza.

33 Wartungsintervalle

Anlage darf nur von
autorisiertem Fachpersonal
gewartet und repariert werden.

Mindestens halbjährlich sind
folgende Wartungstätigkeiten
durchzuführen:

 Befestigung der Anlage.
 Befestigung des Ventilators.
 Berührungsschutz
 Elektroanschlüsse.
 Befestigung des Schutzleiters.
 Kondenswasserbohrung des

Ventilators.

 Kondensatablauf des Kühlers.
 Dichtigkeit der Anlage.
 Überhitzungseinstellung.

34 Entsorgung

 Bevor Sie den Luftkühler

demontieren, entfernen Sie die
Wärmetauscher enthaltenen
Medien und führen sie der
Wiederverwertung zu.

 Beachten Sie bei der

Entsorgung des Gerätes alle
relevanten, in ihrem Land
geltenden Anforderungen und
Bestimmungen.

33 Service interval

The unit may only be serviced
and repaired by authorized and
skilled personnel.

At least every 6 months the
following services have to be
done.
Check the:

 Mounting of the unit.
 Mounting of the fans.
 Protection cover.
 Electric connections.
 Mounting of the protection

conductor.
 Condensate draining hole of
the fan.
 Condensate draining of the
cooler

 Leaks in the unit.
 Adjustment of the superheat.

34 Disposal

 Before dismounting the air

cooler, remove all fluids inside
the heat exchanger and dispose
them in a correct way.

When disposing the device,
please comply with all relevant
requirements and regulations
applicable in your country.

33 Revisión periódica

La unidad no debe ser instalada
ni reparada más que por
personal autorizado.

Se deben realizar las siguientes
revisiones al menos cada 6
meses:

 Fijación de la unidad
 Fijación de los ventiladores.
 Rejillas de protección.
 Conexionado eléctrico.
 Contactores y protectores

térmicos.
 Condensaciones en los
ventiladores.

 Desagüe del evaporador
 Estanquidad de la unidad.
 Ajuste del recalentamiento.

34 Fin del periodo útil
del evaporador

Cuando el aparato se deba
sustituir por este motivo,
recupere el refrigerante y el
aceite y entréguelos a un gestor
de residuos.
Cumpla con la normativa y las
regulaciones para el reciclado y
eliminación de residuos vigente
en su país.

33

35 Ersatzteilliste

Type

Model

Modelo

Ventilatoren

Fans

Ventiladores

Elektr. Abtauheizung

Electric defrost

Desescarche eléctrico

Typ

Model

Referencia

Block und Schale

Coil and drain pan

Batería y bandeja

FHVI/ FHVIT

xx1

S4D 500 S

56000146

ST 2630 U 150

54000607

xx2

S4D 500 S

56000146

ST 4680 U 150

54000610

xx3

S4D 500 S

56000146

ST 3270 UK 150

54000602

xx4

S4D 500 S

56000146

ST 4310

54000604

HVIS/ HVIST

Block und Schale

Coil and drain pan

Batería y bandeja

x51

FN056-VDS.4M.V7P2

56000092

ST 2630 U 150

54000607

x61 N

FC063-SDS.4I.V7

56000099

ST 3080 U 200

54000608

1061 S

FC063-4DS.6K.V7

56000102

ST 3080 U 200

54000608

x81

FC080-SDS-6K.V7

56000089

ST 3470 U 200

54000609

x52

FN056-VDS.4M.V7P2

56000092

ST 4680 U 150

54000610

x62 N

FC063-SDS.4I.V7

56000099

ST 5520 U 200

54000611

1062 S

FC063-4DS.6K.V7

56000102

ST 5520 U 200

54000611

x82

FC080-SDS-6K.V7

56000089

ST 3040 U 200

54000609

x53

FN056-VDS.4M.V7P2

56000092

ST 3270 UK 150

54000602

x63 N

FC063-SDS.4I.V7

56000099

ST 3870

54000603

1063 S

FC063-4DS.6K.V7

56000102

ST 3870

54000603

x83

FC080-SDS-6K.V7

56000089

ST 4470

54000605

x54

FN056-VDS.4M.V7P2

56000092

ST 4310

54000604

x64 N

FC063-SDS.4I.V7

56000099

ST 5110

54000606

1064 S

FC063-4DS.6K.V7

56000102

ST 5110

54000606

Ventilator

Textilschlauchanschluss

Defrost Damper

Bez. auf Typenschild

Fan

Textile hose connection

Name on type plate

Ventilador

Conexión a manga textil

Manga desescarche

Nombre en la etiqueta

Ø mm

500

TA 500

0160005

DD 500

36001104

DeDa 550

560 - -

DD 560

36001105

DeDa 610

630 - -

DD 630

36001106

DeDa 710

800 - -

DD 800

36001107

DeDa 800

Ventilator

Nachleitrad

Zargenheizung

Leistung

Fan

Streamer

Fan collar heater

Capacity

Ventilador

Guía dardo de aire

Resistencia de collar

Capacidad

Ø mm W

500

NL 500

56000629

ZH 500

75

0400064

560 - -

ZH 560

110

0400065

630 S

NL 630 S

56000630

ZH 630

130

0400066

630 N

NL 630 N

56000631

ZH 630

130

0400066

800

NL 800

56000632

ZH 800

150

0400135

35 Spare parts 35 Piezas de repuesto

34

36 Fehlersuche 36 Trouble- shooting 36 Diagnóstico de fallos

Störung
Failure
Fallo

Mögliche Ursache
Possible source
Causa posible

Lösungsvorschlag
Propsal for soltion
Propuesta de solución

Ventilator läuft nicht
Fan doesn’t run.
El ventilador no gira.

Sanftanlauf von EC­Ventilatoren
Softstart of EC- fans
Ventilador EC gira muy
despacio

Warten, max. eine Minute
Wait max. one minute
Esperar, máximo un minuto

Keine Spannungsversorgung
No connection to electric
source
No está conectada la tensión.

Spannungsversorgung herstellen
Connect voltage
Conectar a la tensión de alimentación

Ventilatorflügel blockiert
Blocked fan blade
Hélice bloqueada

Spannung ausschalten, Ursache der
Blockade beheben
Switch off electric connection, remove
source of blockade
Cortar la tensión de alimentación. Eliminar la
fuente de bloqueo

Ventilator defekt
Defective fan
Ventilador defectuoso

Ventilator austauschen
Change fan
Sustituir el ventilador

Kühler ist ungewöhnlich laut oder
vibriert.
Air cooler is unusually loud or
vibrates.
El evaporador mete mucho ruido
ó vibra mucho.

Lager im Ventilator defekt
Bearing inside the fan defect
Ventilador defectuoso

Ventilator austauschen
Change fan
Sustituir el ventilador

Flügel verschmutzt
Dirty fan blade
Hélices sucias

Ventilatorflügel vorsichtig reinigen
Clean fan blade carefully
Limpiar las hélices

Flügel vereist
Iced fan blade
Hielo en las hélices

Flügel abtauen
Defrost fan
Quitar el hielo de las hélices

Ventilatorbefestigung lose
Loose fan fixation
Tornillos de fijación del
ventilador flojos

Befestigungsschrauben festziehen
Tighten fastening screw
Apretar los tornillos

Kälteleistung zu gering
Too low capacity
Poca capacidad frigorífica

Lamellenblock, verschmutzt,
bereift, vereist
Coil block dirty, frosted, iced
Bloque aleteado sucio,
bloqueado por hielo

Lamellenblock reinigen, abtauen
Clean, defrost coil block
Limpiar el bloque, desescarchar

Ventilatoren funktionieren nicht
ordnungsgemäß.
Fans don’t work properly.
Los ventiladores no funcionan
de manera estable.

Verdrahtung nach Schaltplan kontrollieren
Check if wiring is acc. to wiring diagram
Comprobar la conexiones con el esquema
de conexiones

Parameter der Kälteanlage
entsprechen nicht den
Auslegungsbedingungen.
Parameters of the refrigerating
system do not correspond with
the dimensioning.
Los parámetros de la
instalación frigorífica no se
corresponden con los de
diseño.

Auslegung beachten, Überhitzung,
Unterkühlung kontrollieren

Pay attention to dimensioning sheet. Control
superheating and subcooling
Contraste los datos de la instalación con los
de diseño recalentamiento y subenfriamiento

Wärmeaustauscher undicht
Leak of heat exchanger
Fugas en el evaporador

Korrosion, Erosion,
Beschädigung
Corrosion, erosion, damage
Corrosión, erosión, daños

Wärmetauscher austauschen. Kleine
Undichtigkeiten beheben.
Exchange heat exchanger. Minor leaks can
be fixed.
Reparación de pequeñas fugas. Sustitución
del evaporador.

35

Technische Änderungen und
Verbesserungen vorbehalten.

Subject to technical alterations and
improvements.

Reservado el derecho de cambio y
de mejoras técnicas.

Walter Roller GmbH & Co.
Fabrik für Kälte- und
Klimageräte
Lindenstr. 27-31
D- 70839 Gerlingen
Postfach 10 03 30
D- 70828 Gerlingen
Telefon [phone]
Telefax (0 71 56) 20 01- 26
E-mail [e-mail]
http://www.walterroller.de

12.2016 88000212

02.2013 88000161

02.2013 88000161

02.2013 88000161

Looking for another language?

Request your copy:

[e-mail]

Est- ce que vous cherchez la

instruction de montage en

français?

Demandez votre copie:

[e-mail]

มองหาภาษาไทยสามารถขอส าเนา ได้ที่ :

[e-mail]

您需要中文版本？

请发电子邮件索求

[e-mail]

36
