I Pieds supports et éléments pour installations en toiture

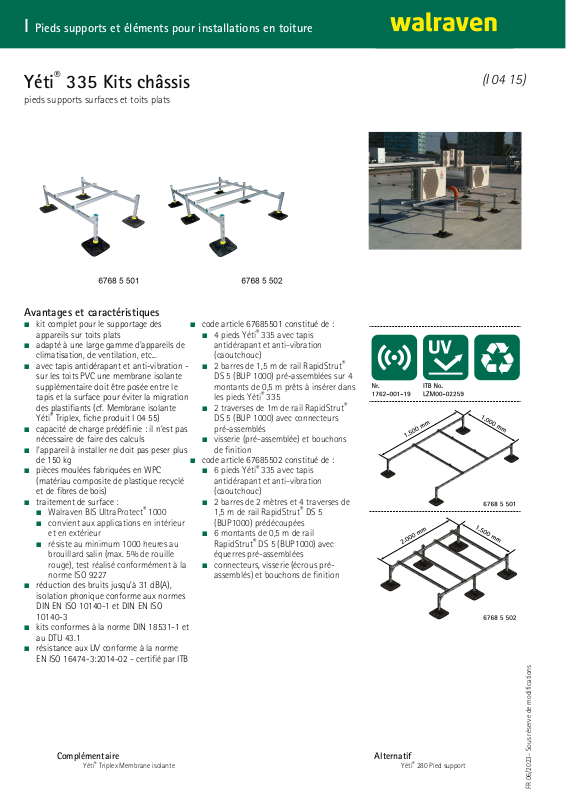

Yéti® 335 Kits châssis
pieds supports surfaces et toits plats
Avantages et caractéristiques
■ kit complet pour le supportage des
appareils sur toits plats
■ adapté à une large gamme d'appareils de
climatisation, de ventilation, etc...
■ avec tapis antidérapant et anti-vibration -
sur les toits PVC une membrane isolante
supplémentaire doit être posée entre le
tapis et la surface pour éviter la migration
des plastifiants (cf. Membrane isolante
Yéti® Triplex, fiche produit I 04 55)
■ capacité de charge prédéfinie : il n'est pas
nécessaire de faire des calculs
■ l’appareil à installer ne doit pas peser plus
de 150 kg
■ pièces moulées fabriquées en WPC
(matériau composite de plastique recyclé
et de fibres de bois)
■ traitement de surface :
■ Walraven BIS UltraProtect® 1000
■ convient aux applications en intérieur
et en extérieur
■ résiste au minimum 1000 heures au
brouillard salin (max. 5% de rouille
rouge), test réalisé conformément à la
norme ISO 9227
■ réduction des bruits jusqu’à 31 dB(A),
isolation phonique conforme aux normes
DIN EN ISO 10140-1 et DIN EN ISO
10140-3
■ kits conformes à la norme DIN 18531-1 et
au DTU 43.1
■ résistance aux UV conforme à la norme
EN ISO 16474-3:2014-02 - certifié par ITB
■ code article 67685501 constitué de :
■ 4 pieds Yéti® 335 avec tapis
antidérapant et anti-vibration
(caoutchouc)
■ 2 barres de 1,5 m de rail RapidStrut
DS 5 (BUP 1000) pré-assemblées sur 4
montants de 0,5 m prêts à insérer dans
les pieds Yéti® 335
■ 2 traverses de 1m de rail RapidStrut
DS 5 (BUP 1000) avec connecteurs
pré-assemblés
■ visserie (pré-assemblée) et bouchons
de finition
■ code article 67685502 constitué de :
■ 6 pieds Yéti® 335 avec tapis
antidérapant et anti-vibration
(caoutchouc)
■ 2 barres de 2 mètres et 4 traverses de
1,5 m de rail RapidStrut® DS 5
(BUP1000) prédécoupées
■ 6 montants de 0,5 m de rail
RapidStrut® DS 5 (BUP1000) avec
équerres pré-assemblées
■ connecteurs, visserie (écrous pré-
assemblés) et bouchons de finition
(I 04 15)
®
®
Complémentaire
Yéti® Triplex Membrane isolante
Alternatif
Yéti® 280 Pied support
FR 06/2023- Sous réserve de modifications
Page 2
I Pieds supports et éléments pour installations en toiture
Yéti® 335 Kits châssis
pieds supports surfaces et toits plats
Pour toute modification, application spécifique ou étude de châssis sur mesure, merci de prendre
contact avec le service technique de Walraven.
(I 04 15)
