I Pieds supports et éléments pour installations en toiture

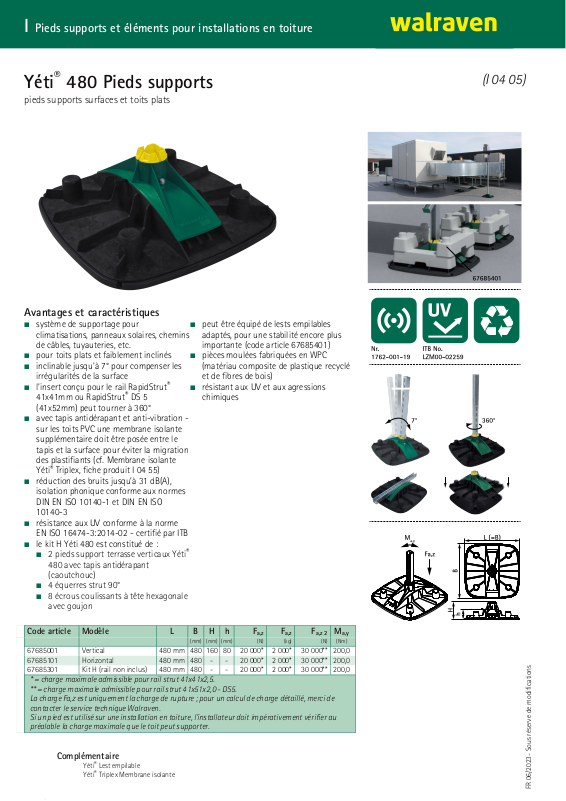

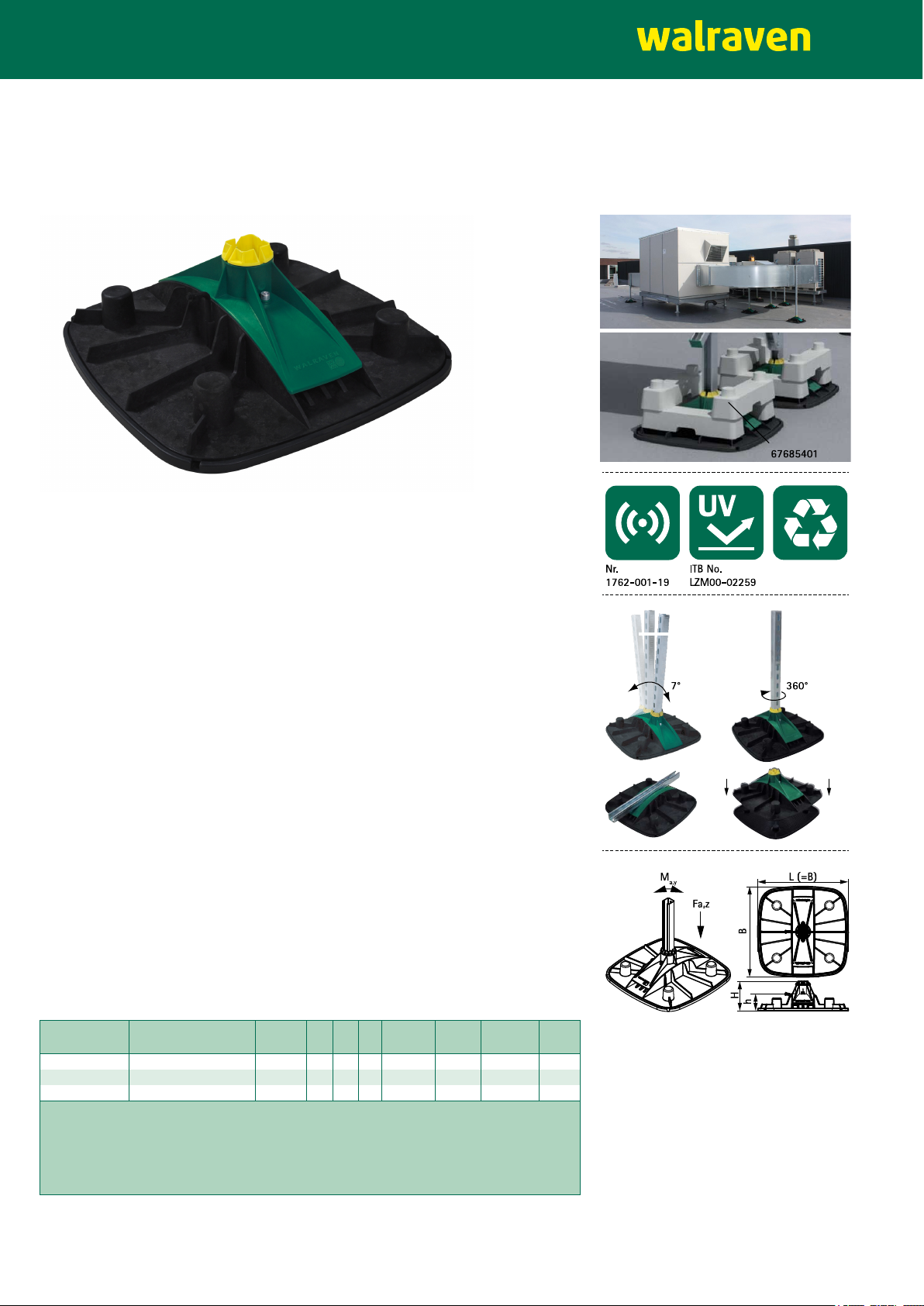

Yéti® 480 Pieds supports
pieds supports surfaces et toits plats
Avantages et caractéristiques
■ système de supportage pour
climatisations, panneaux solaires, chemins
de câbles, tuyauteries, etc.
■ pour toits plats et faiblement inclinés
■ inclinable jusqu'à 7° pour compenser les
irrégularités de la surface
■ l'insert conçu pour le rail RapidStrut
41x41mm ou RapidStrut® DS 5
(41x52mm) peut tourner à 360°
■ avec tapis antidérapant et anti-vibration -
sur les toits PVC une membrane isolante
supplémentaire doit être posée entre le
tapis et la surface pour éviter la migration
des plastifiants (cf. Membrane isolante
Yéti® Triplex, fiche produit I 04 55)
■ réduction des bruits jusqu’à 31 dB(A),
isolation phonique conforme aux normes
DIN EN ISO 10140-1 et DIN EN ISO
10140-3
■ résistance aux UV conforme à la norme
EN ISO 16474-3:2014-02 - certifié par ITB
■ le kit H Yéti 480 est constitué de :
■ 2 pieds support terrasse verticaux Yéti
480 avec tapis antidérapant
(caoutchouc)
■ 4 équerres strut 90°
■ 8 écrous coulissants à tête hexagonale
avec goujon
■ peut être équipé de lests empilables
adaptés, pour une stabilité encore plus
importante (code article 67685401)
■ pièces moulées fabriquées en WPC
(matériau composite de plastique recyclé
®
et de fibres de bois)
■ résistant aux UV et aux agressions
chimiques
®
(I 04 05)
Code article Modèle L B H h F
(mm) (mm) (mm) (N) (kg) (N) (Nm)
67685001 Vertical 480 mm 480 160 80 20000* 2000* 30000** 200,0
67685101 Horizontal 480 mm 480 - - 20000* 2000* 30000** 200,0
67685301 Kit H (rail non inclus) 480 mm 480 - - 20000* 2000* 30000** 200,0
* = charge maximale admissible pour rail strut 41x41x2,5.
** = charge maximale admissible pour rail strut 41x51x2,0 - DS5.
La charge Fa,z est uniquement la charge de rupture ; pour un calcul de charge détaillé, merci de
contacter le service technique Walraven.
Si un pied est utilisé sur une installation en toiture, l'installateur doit impérativement vérifier au
préalable la charge maximale que le toit peut supporter.
F
a,z
F
a,z
a,z 2Ma,y
Complémentaire
Yéti® Lest empilable
Yéti® Triplex Membrane isolante
