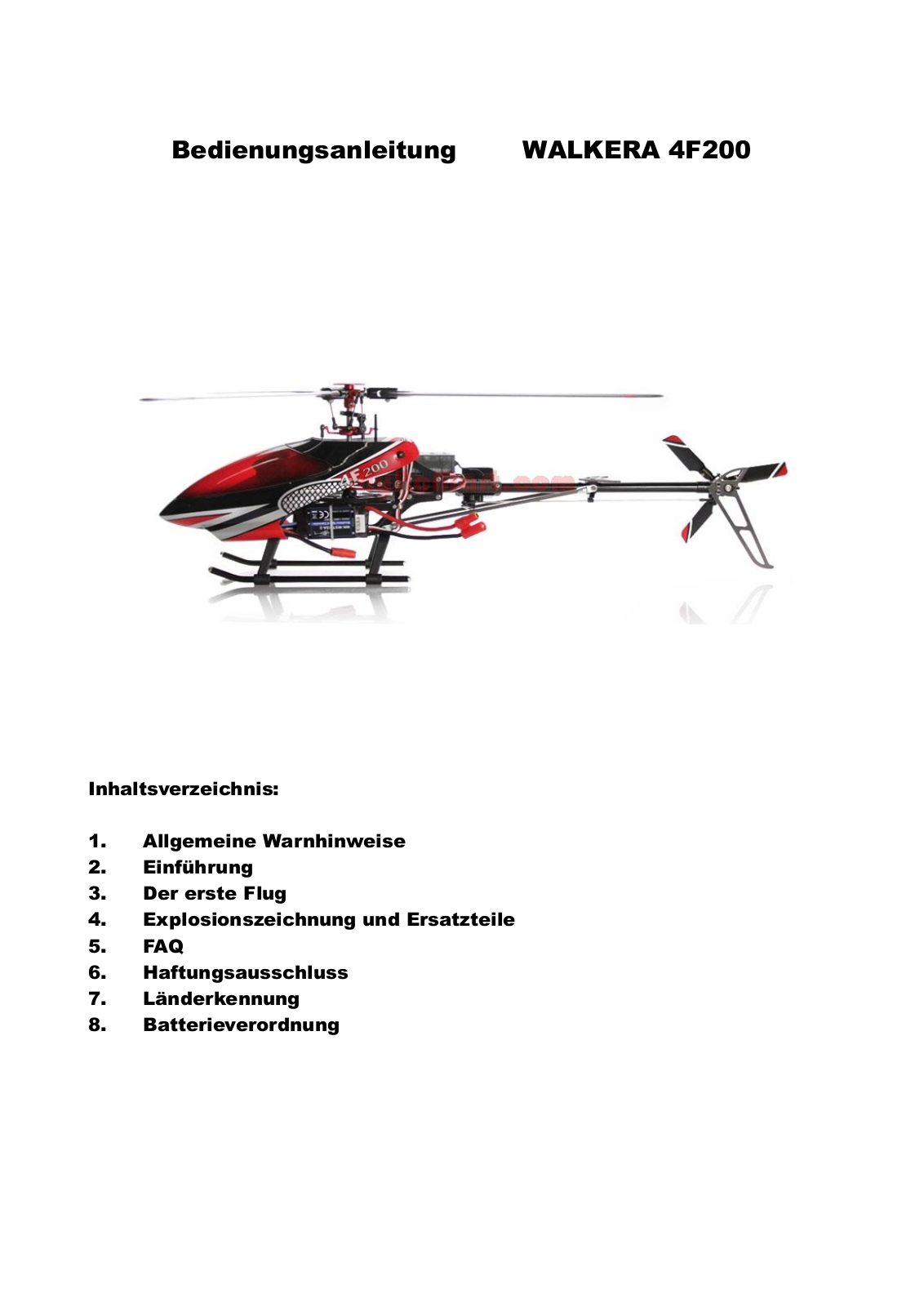

Bedienungsanleitung

WALKERA 4F200

Inhaltsverzeichnis:

1.Allgemeine Warnhinweise

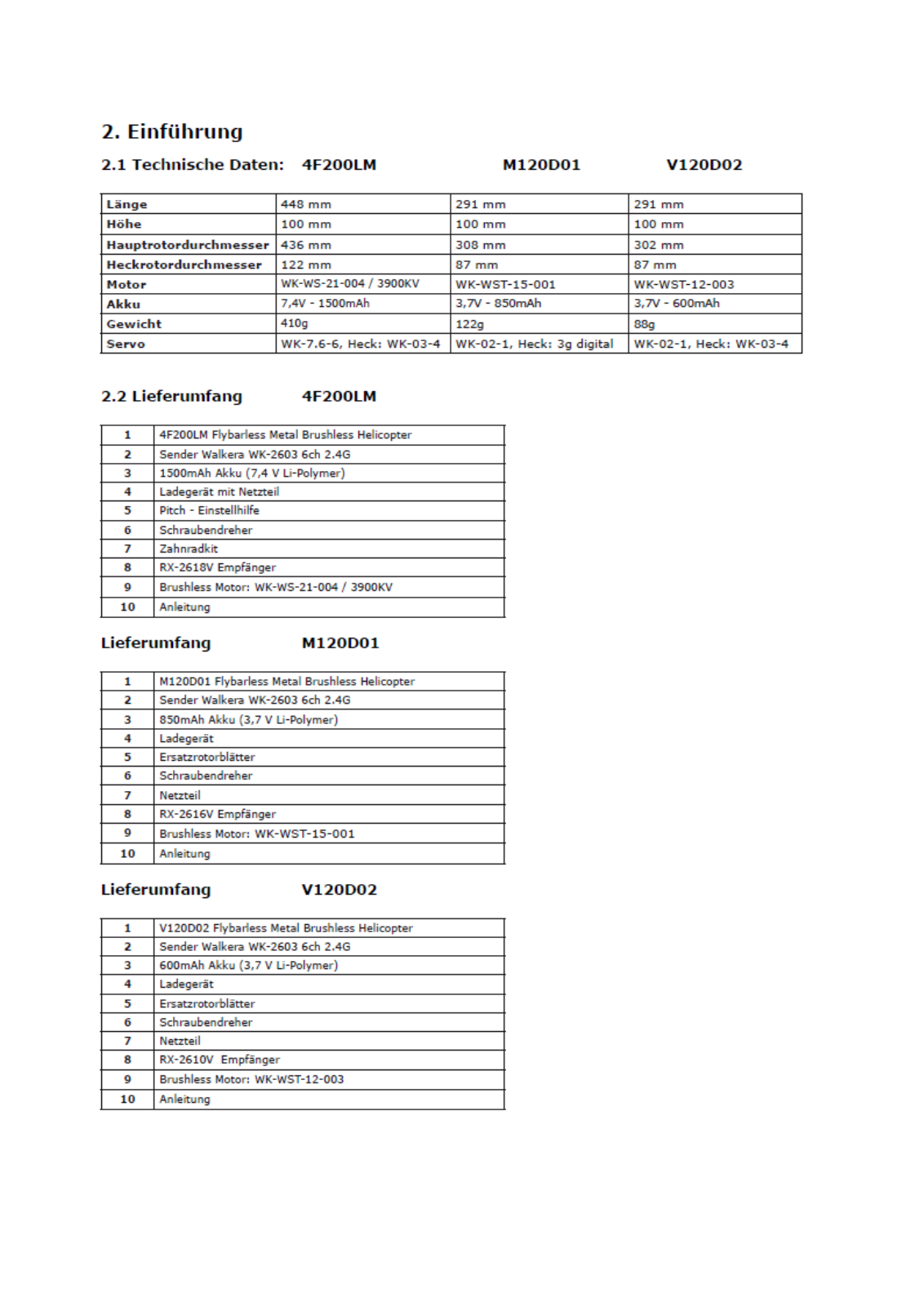

2.Einführung

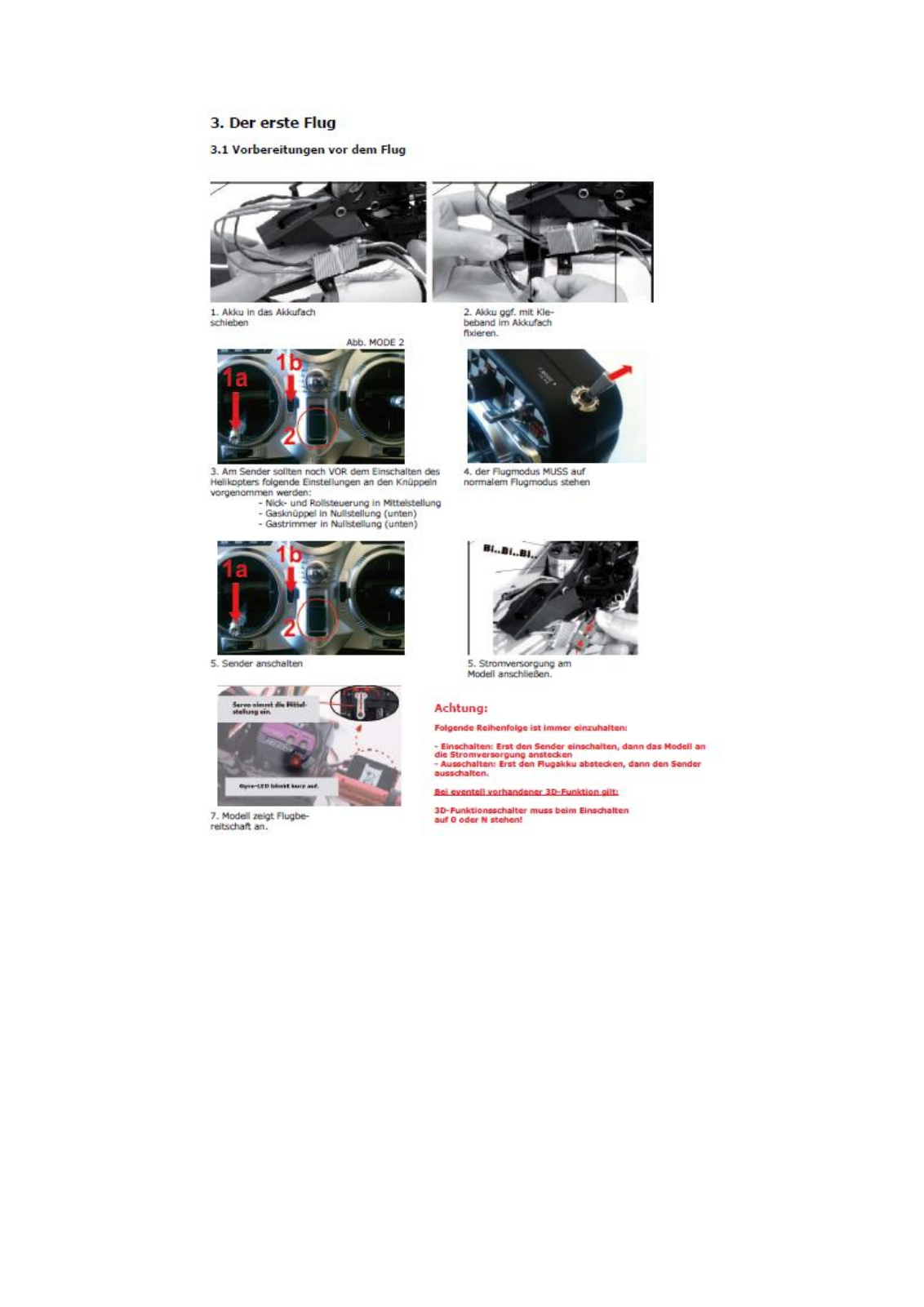

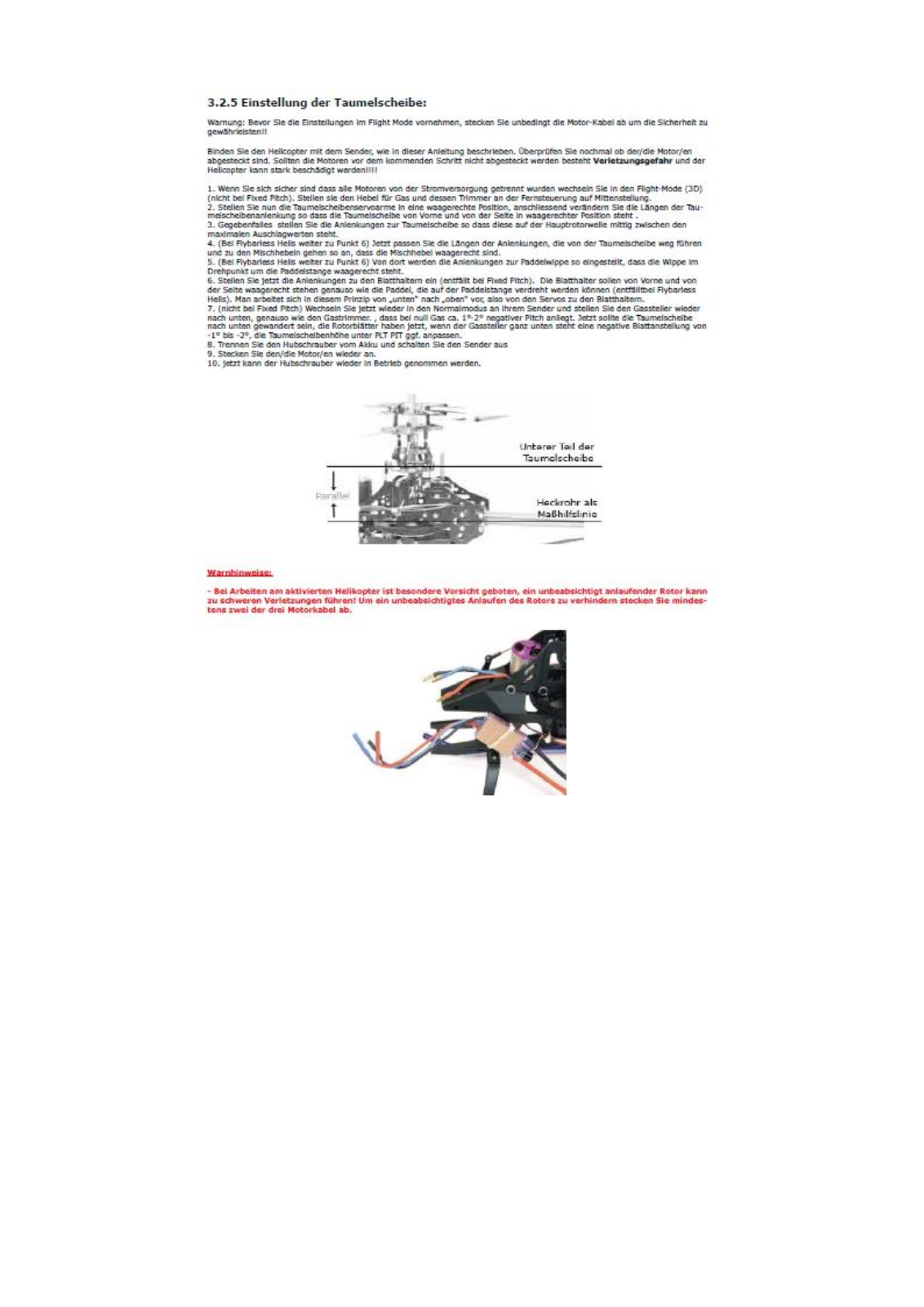

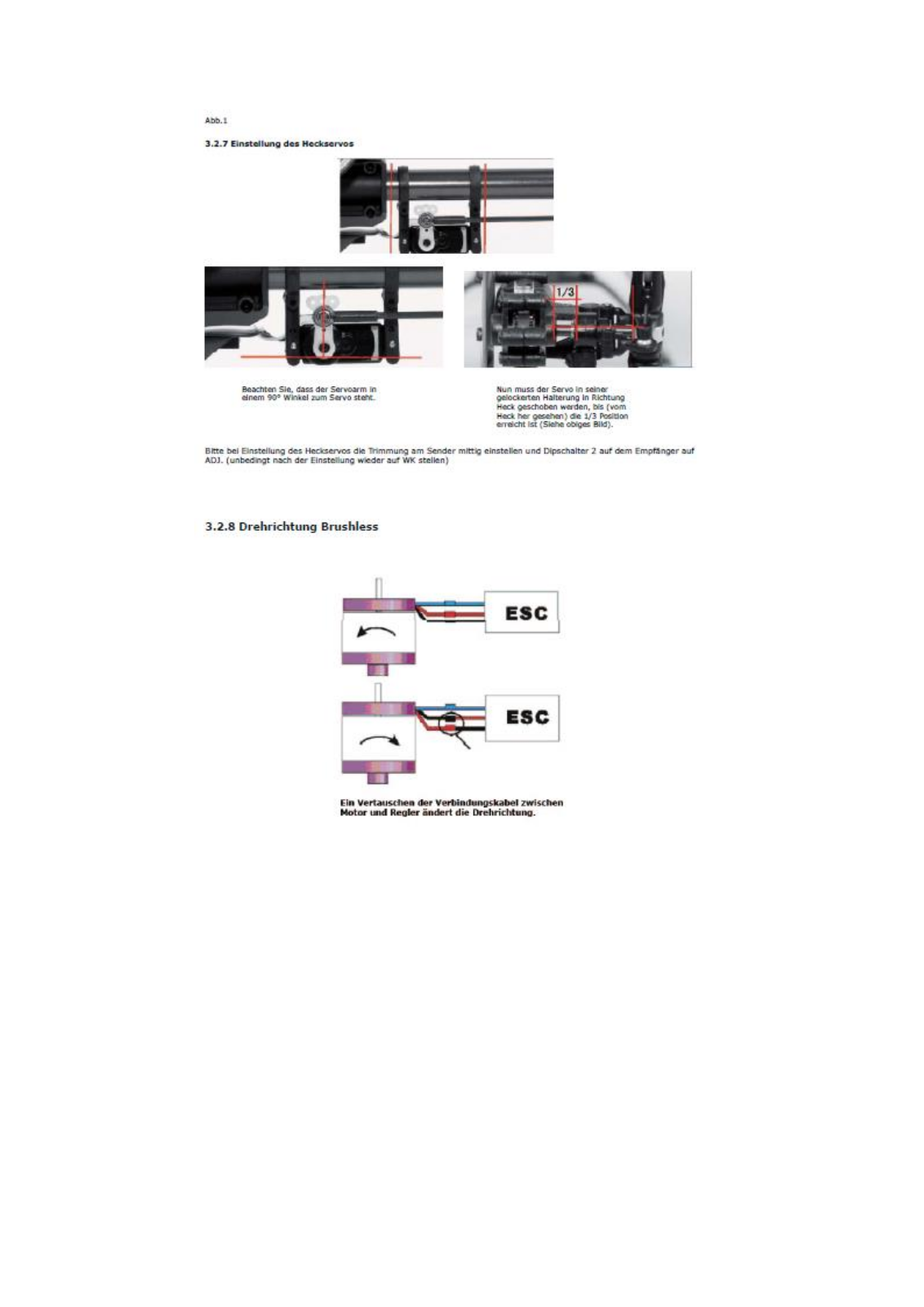

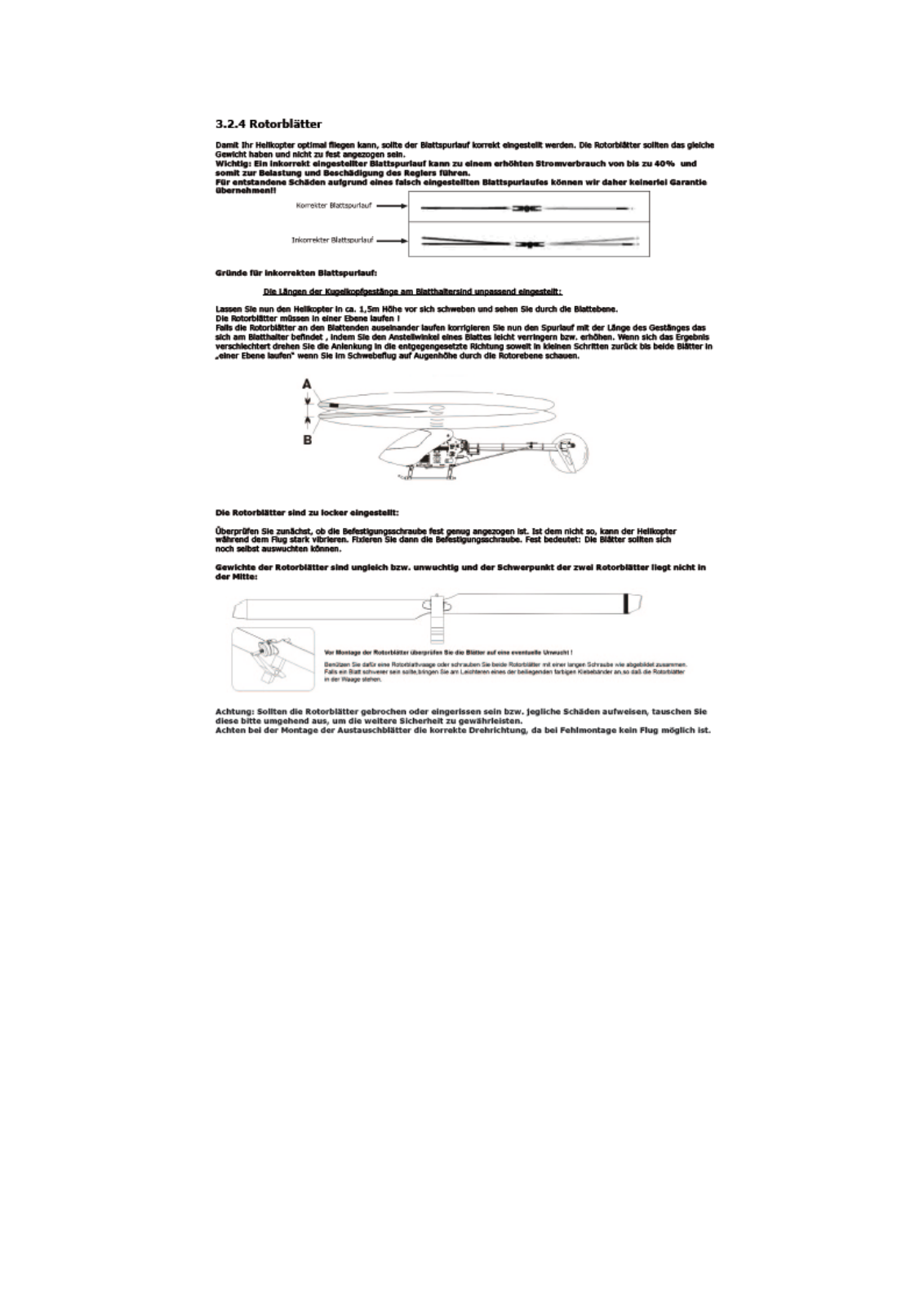

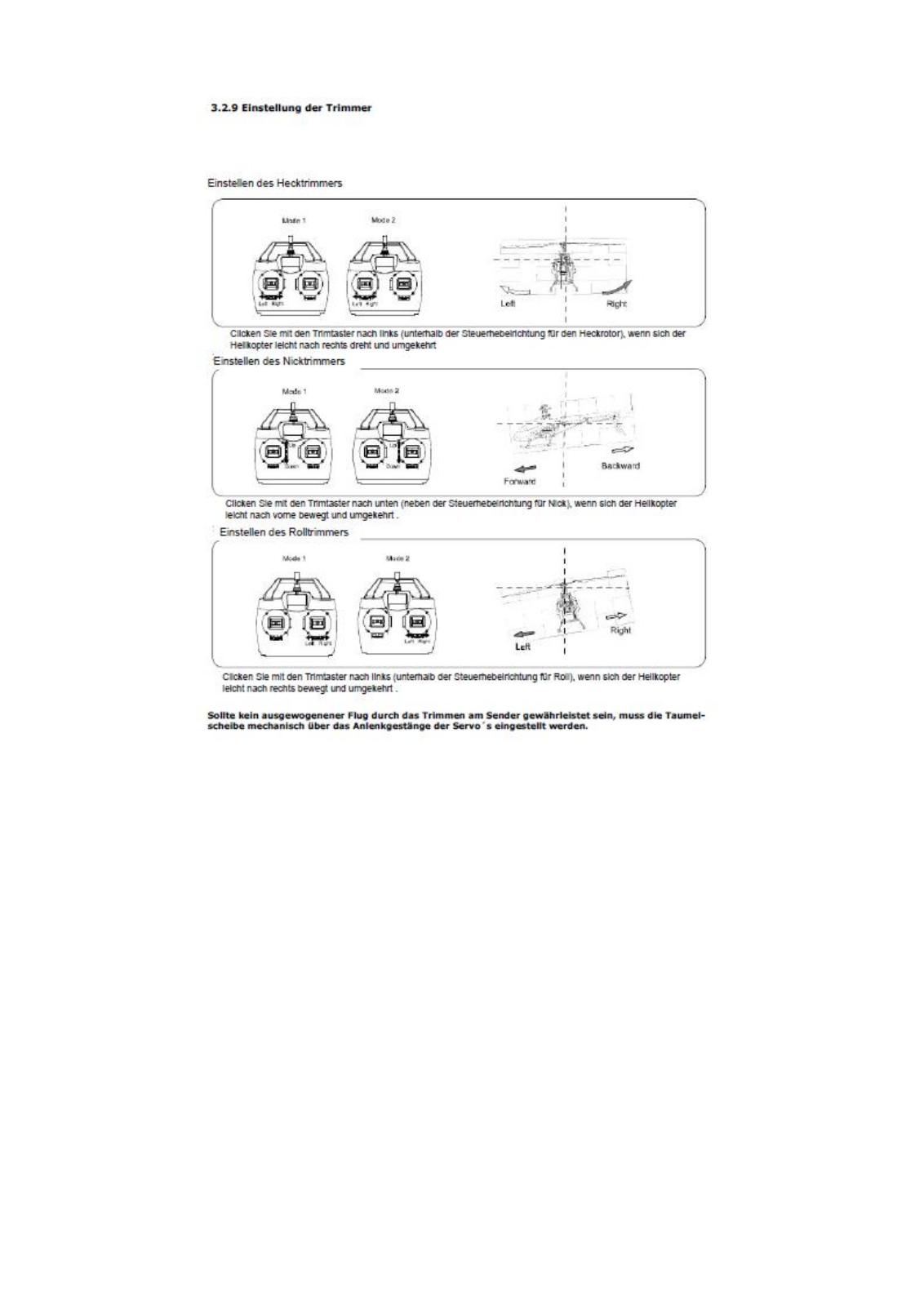

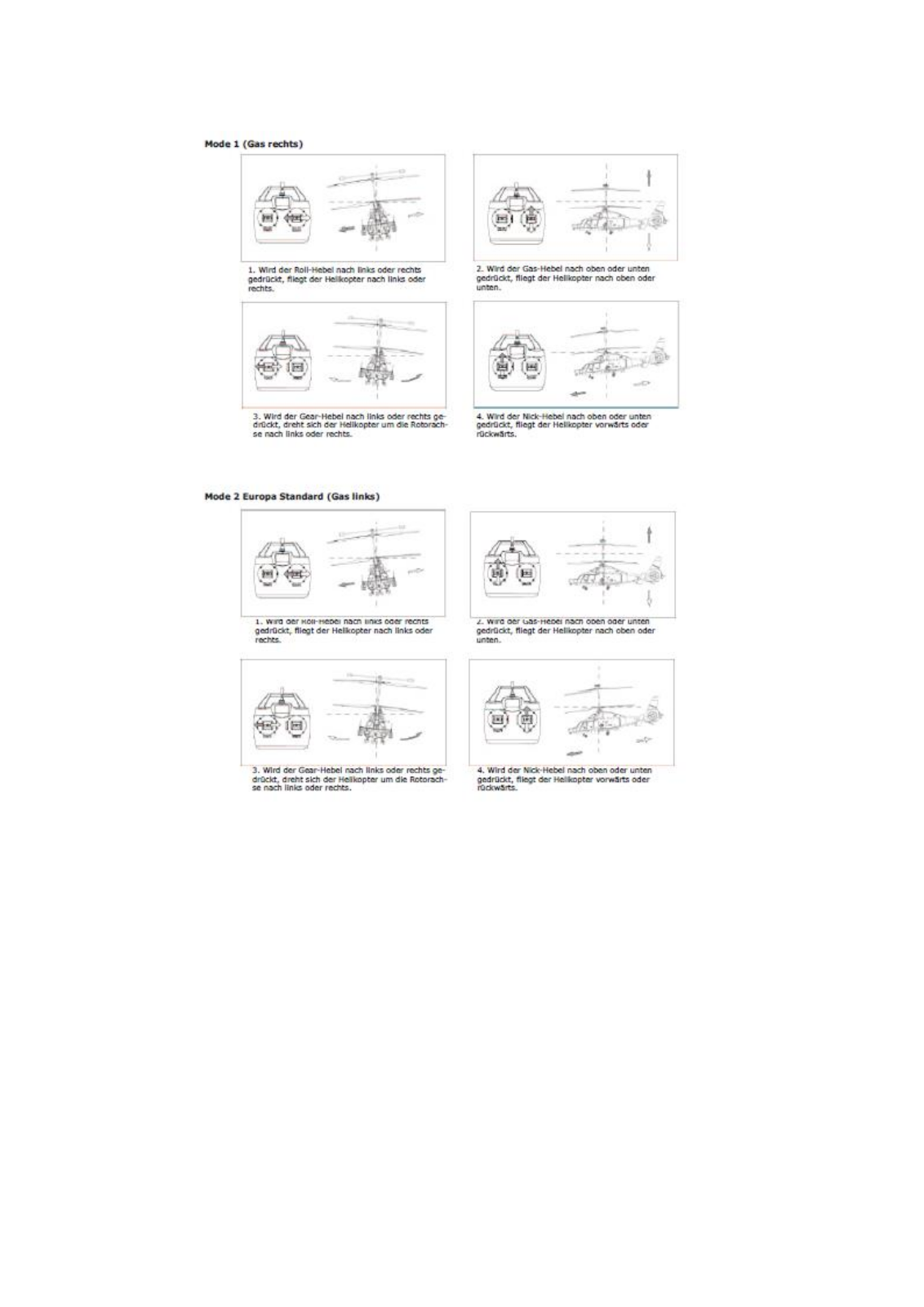

3.Der erste Flug

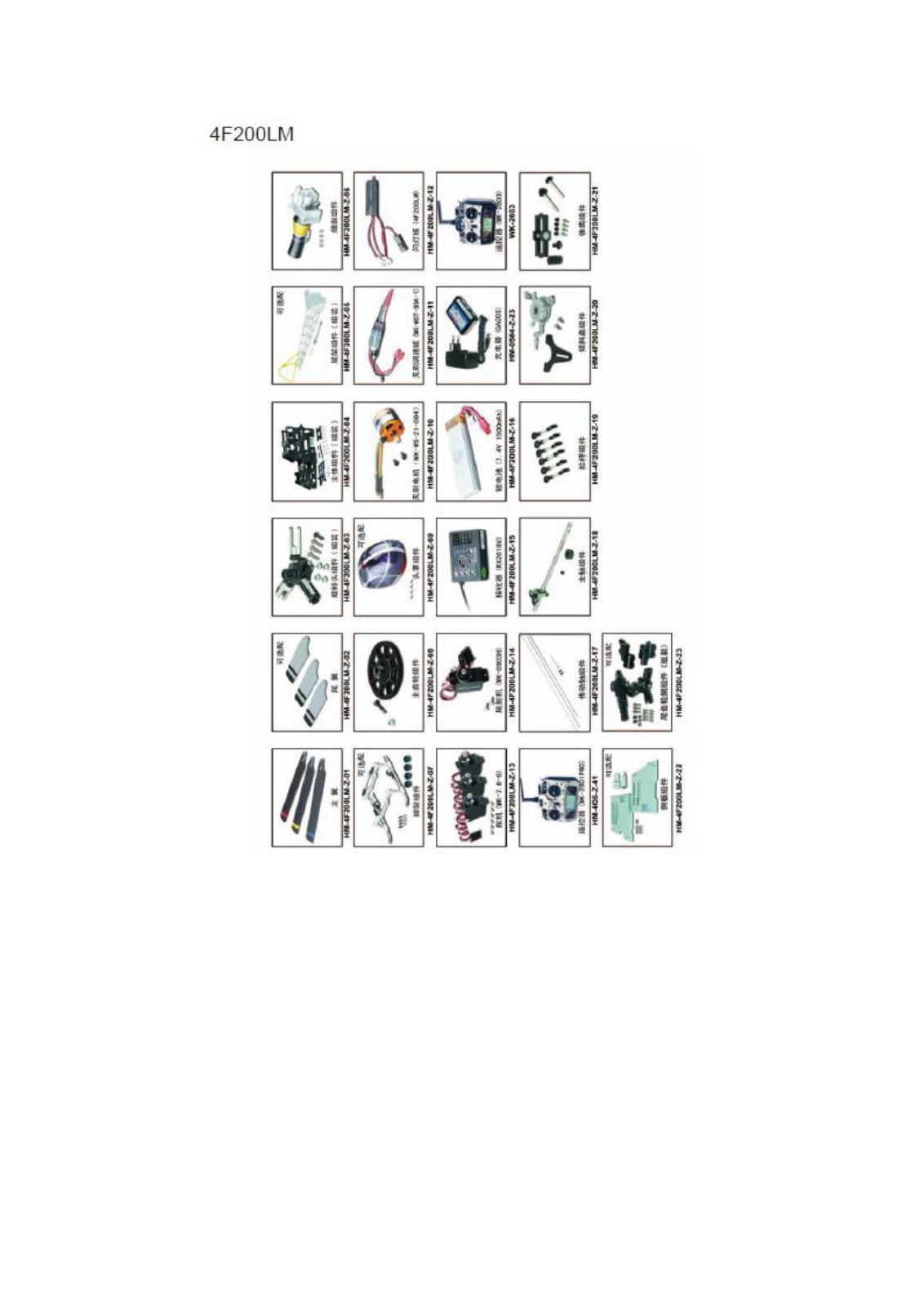

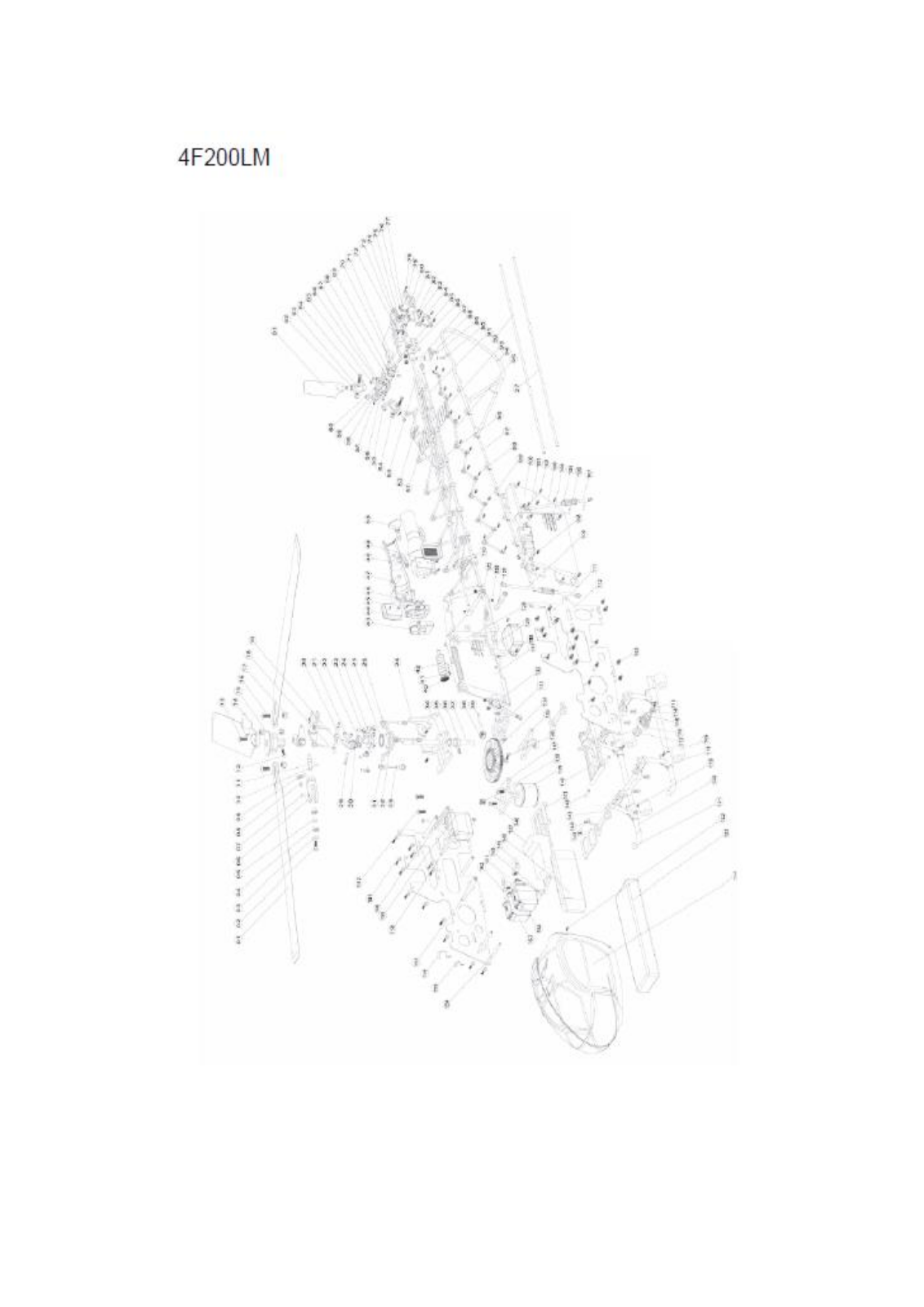

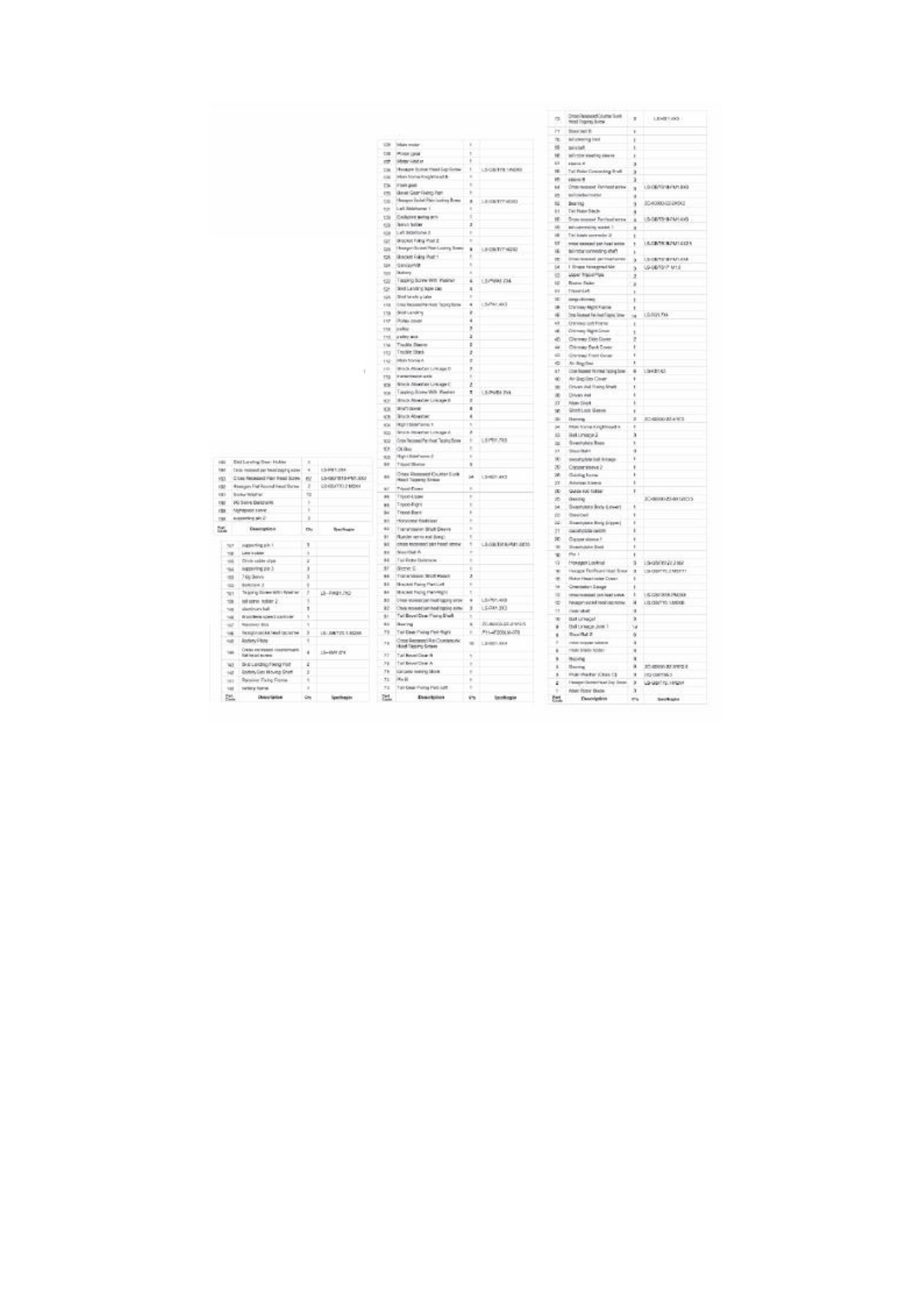

4.Explosionszeichnung und Ersatzteile

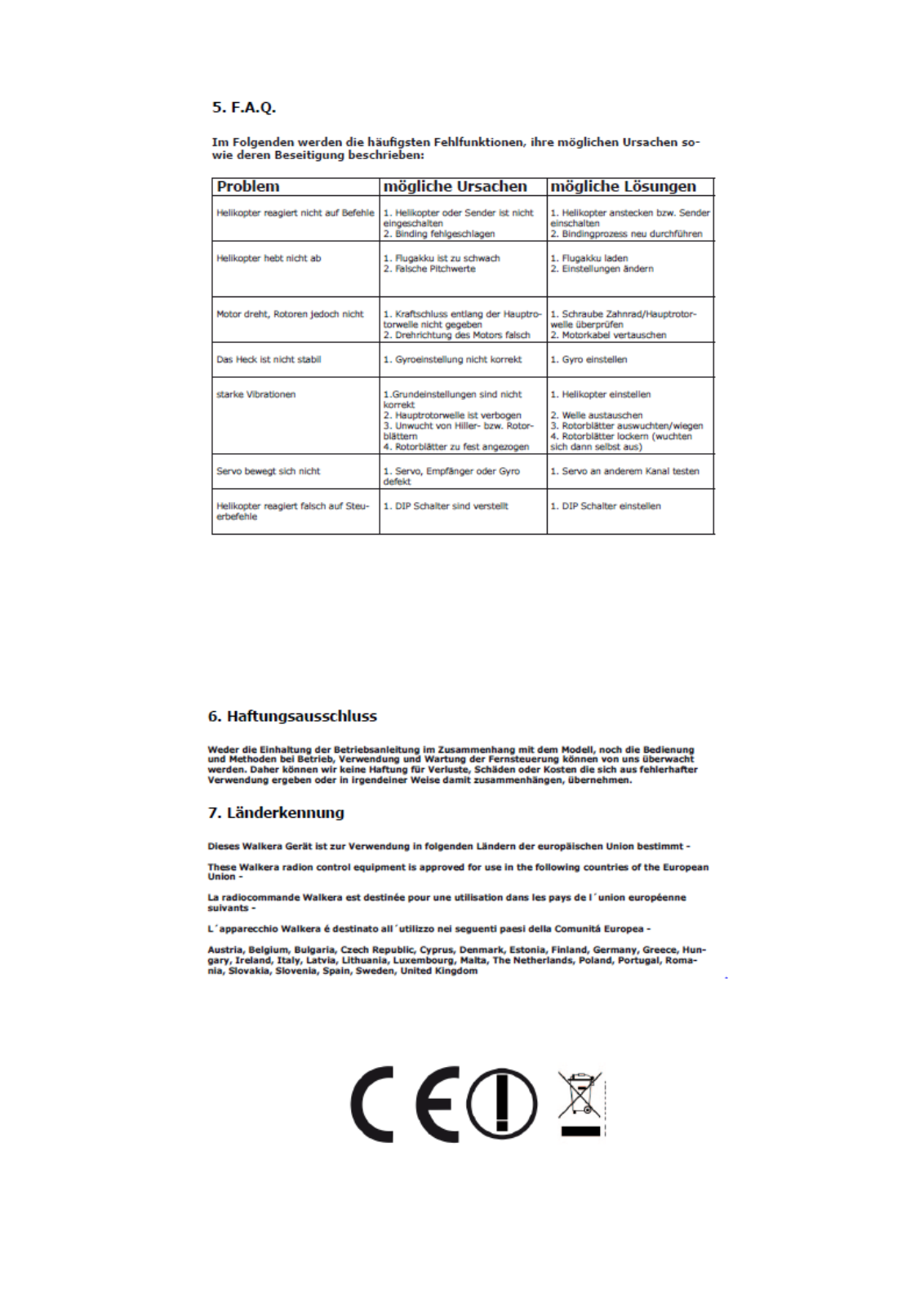

5.FAQ

6.Haftungsausschluss

7.Länderkennung

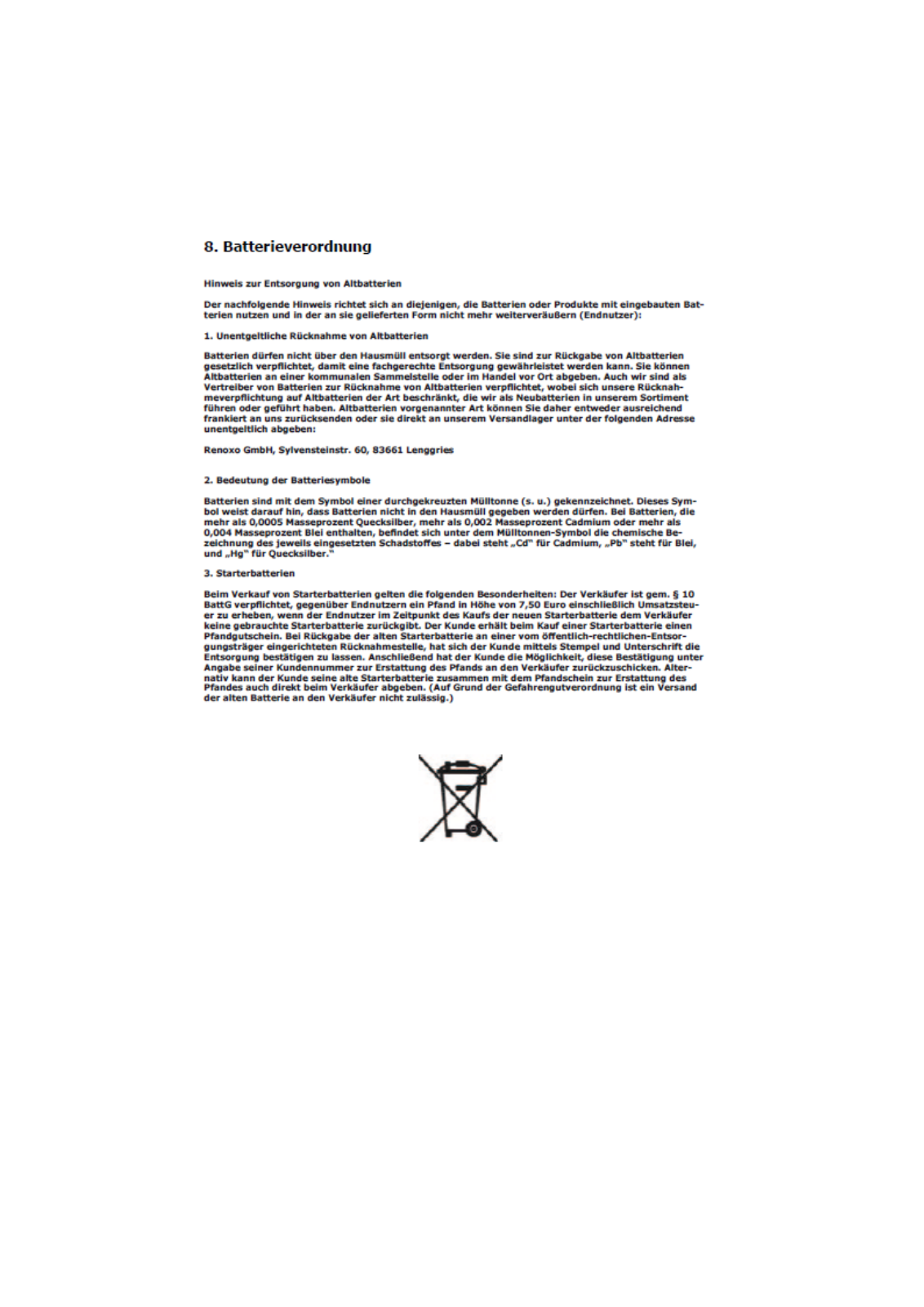

8.Batterieverordnung

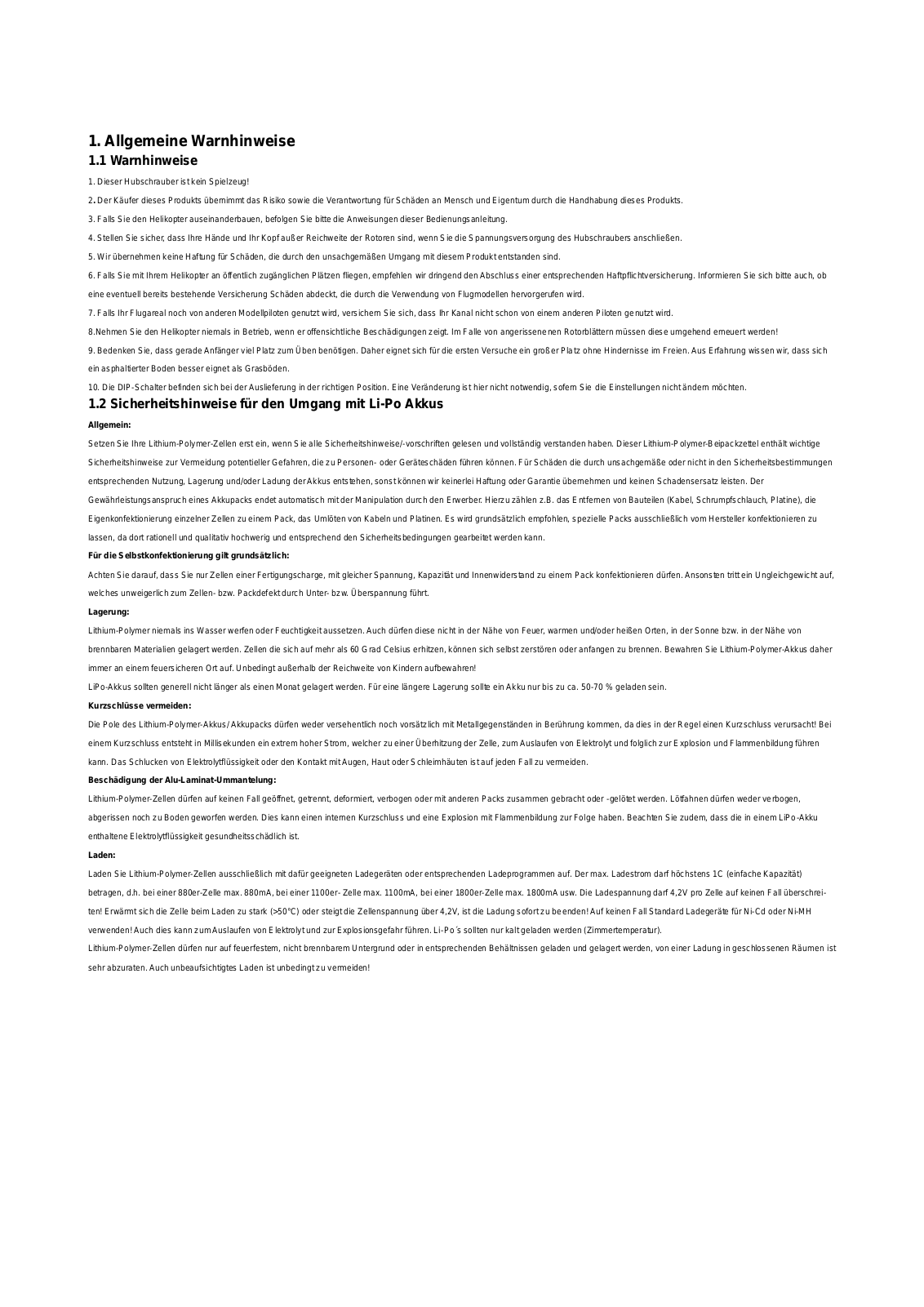

1. Allgemeine Warnhinweise

1.1 Warnhinweise

1. Dieser Hubschrauber ist kein Spielzeug!

2. Der Käufer dieses Produkts übernimmt das Risiko sowie die Verantwortung für Schäden an Mensch und Eigentum durch die Handhabung dieses Produkts.

3.Falls Sie den Helikopter auseinanderbauen, befolgen Sie bitte die Anweisungen dieser Bedienungsanleitung.

4.Stellen Sie sicher, dass Ihre Hände und Ihr Kopf außer Reichweite der Rotoren sind, wenn Sie die Spannungsversorgung des Hubschraubers anschließen.

5.Wir übernehmen keine Haftung für Schäden, die durch den unsachgemäßen Umgang mit diesem Produkt entstanden sind.

6.Falls Sie mit Ihrem Helikopter an öffentlich zugänglichen Plätzen fliegen, empfehlen wir dringend den Abschluss einer entsprechenden Haftpflichtversicherung. Informieren Sie sich bitte auch, ob eine eventuell bereits bestehende Versicherung Schäden abdeckt, die durch die Verwendung von Flugmodellen hervorgerufen wird.

7.Falls Ihr Flugareal noch von anderen Modellpiloten genutzt wird, versichern Sie sich, dass Ihr Kanal nicht schon von einem anderen Piloten genutzt wird.

8.Nehmen Sie den Helikopter niemals in Betrieb, wenn er offensichtliche Beschädigungen zeigt. Im Falle von angerissenenen Rotorblättern müssen diese umgehend erneuert werden!

9.Bedenken Sie, dass gerade Anfänger viel Platz zum Üben benötigen. Daher eignet sich für die ersten Versuche ein großer Platz ohne Hindernisse im Freien. Aus Erfahrung wissen wir, dass sich ein asphaltierter Boden besser eignet als Grasböden.

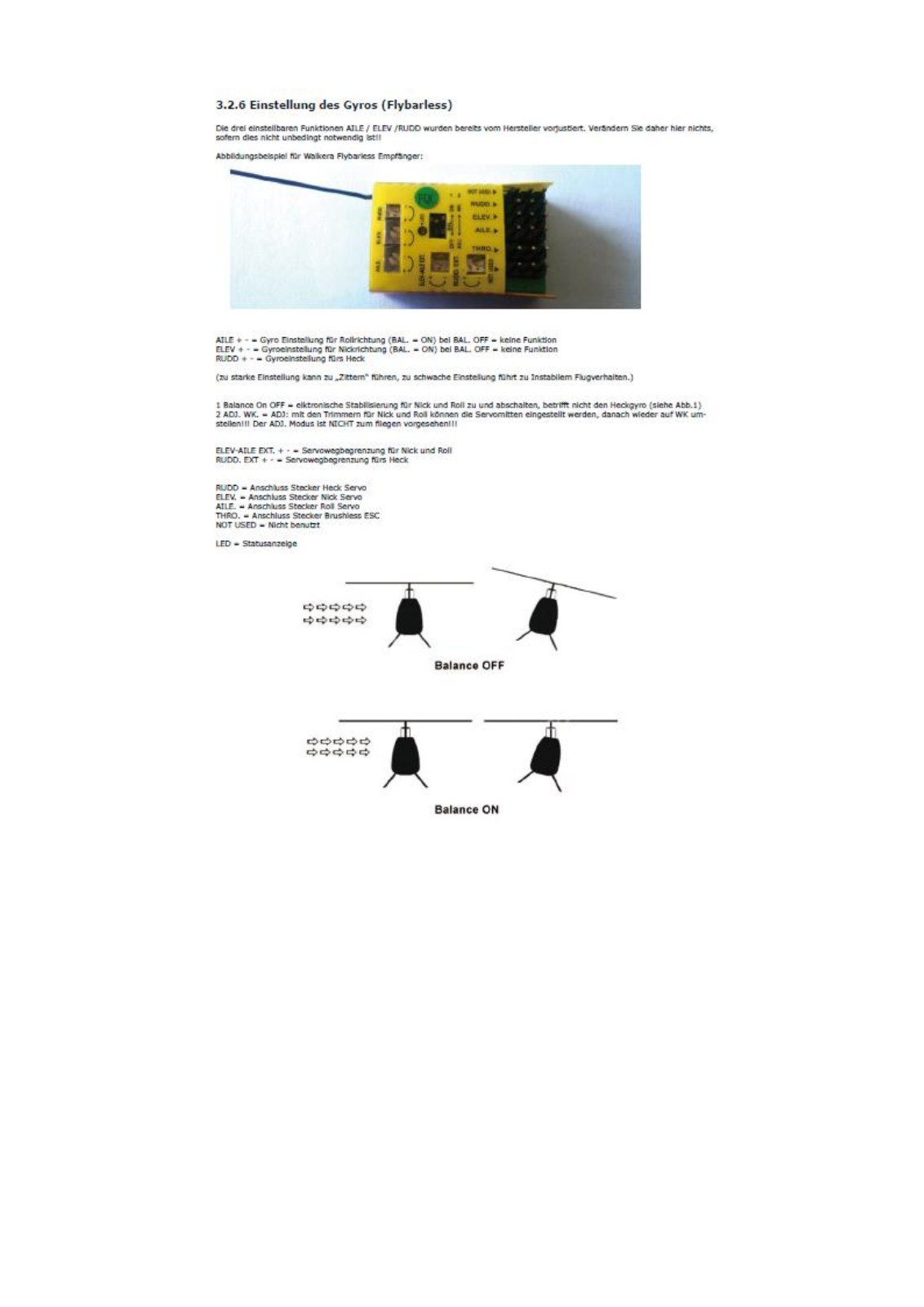

10.Die DIP-Schalter befinden sich bei der Auslieferung in der richtigen Position. Eine Veränderung ist hier nicht notwendig, sofern Sie die Einstellungen nicht ändern möchten.

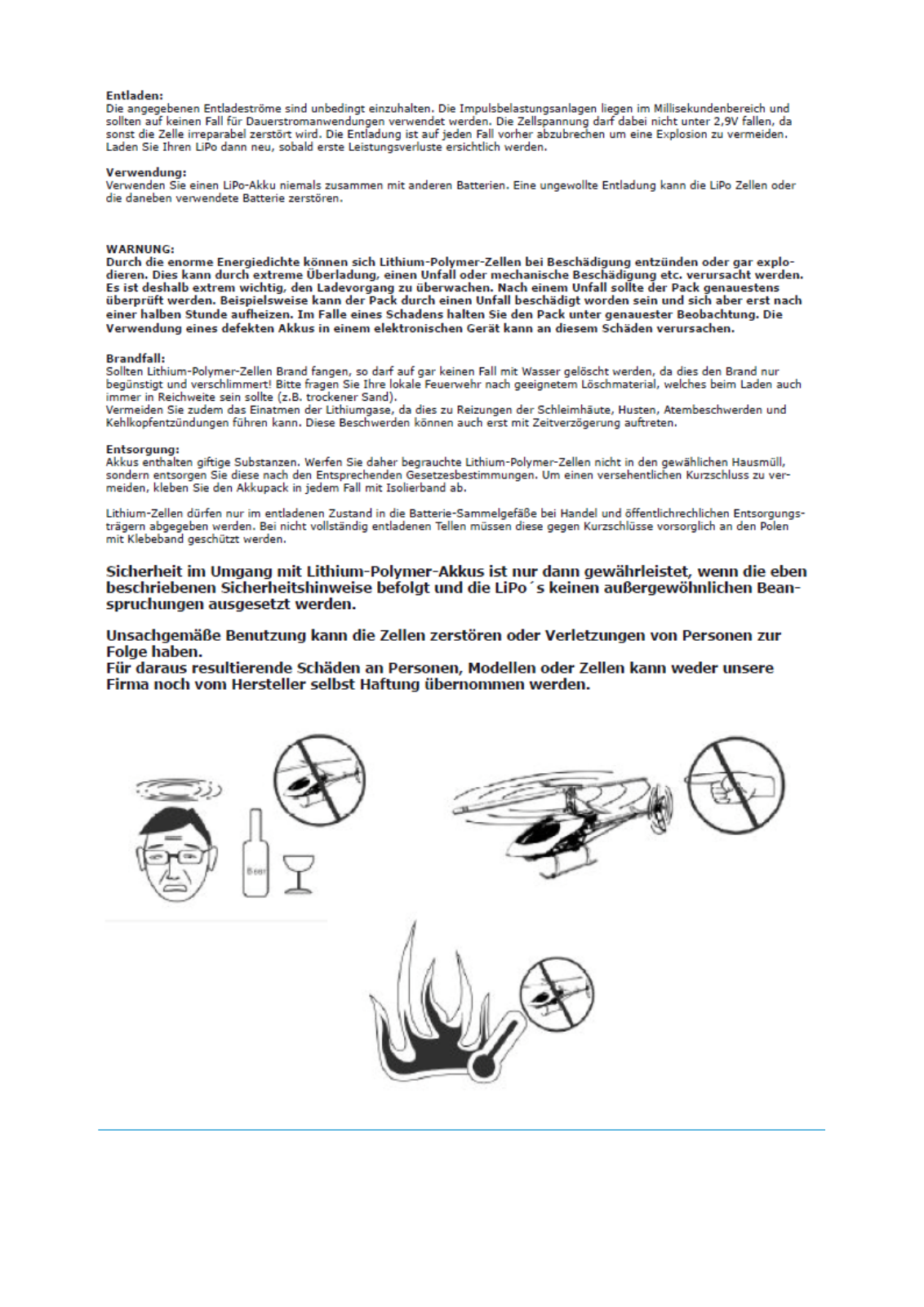

1.2 Sicherheitshinweise für den Umgang mit Li-Po Akkus

Allgemein:

Setzen Sie Ihre Lithium-Polymer-Zellen erst ein, wenn Sie alle Sicherheitshinweise/-vorschriften gelesen und vollständig verstanden haben. Dieser Lithium-Polymer-Beipackzettel enthält wichtige Sicherheitshinweise zur Vermeidung potentieller Gefahren, die zu Personenoder Geräteschäden führen können. Für Schäden die durch unsachgemäße oder nicht in den Sicherheitsbestimmungen entsprechenden Nutzung, Lagerung und/oder Ladung der Akkus entstehen, sonst können wir keinerlei Haftung oder Garantie übernehmen und keinen Schadensersatz leisten. Der Gewährleistungsanspruch eines Akkupacks endet automatisch mit der Manipulation durch den Erwerber. Hierzu zählen z.B. das Entfernen von Bauteilen (Kabel, Schrumpfschlauch, Platine), die Eigenkonfektionierung einzelner Zellen zu einem Pack, das Umlöten von Kabeln und Platinen. Es wird grundsätzlich empfohlen, spezielle Packs ausschließlich vom Hersteller konfektionieren zu lassen, da dort rationell und qualitativ hochwerig und entsprechend den Sicherheitsbedingungen gearbeitet werden kann.

Für die Selbstkonfektionierung gilt grundsätzlich:

Achten Sie darauf, dass Sie nur Zellen einer Fertigungscharge, mit gleicher Spannung, Kapazität und Innenwiderstand zu einem Pack konfektionieren dürfen. Ansonsten tritt ein Ungleichgewicht auf, welches unweigerlich zum Zellenbzw. Packdefekt durch Unterbzw. Überspannung führt.

Lagerung:

Lithium-Polymer niemals ins Wasser werfen oder Feuchtigkeit aussetzen. Auch dürfen diese nicht in der Nähe von Feuer, warmen und/oder heißen Orten, in der Sonne bzw. in der Nähe von brennbaren Materialien gelagert werden. Zellen die sich auf mehr als 60 Grad Celsius erhitzen, können sich selbst zerstören oder anfangen zu brennen. Bewahren Sie Lithium-Polymer-Akkus daher immer an einem feuersicheren Ort auf. Unbedingt außerhalb der Reichweite von Kindern aufbewahren!

LiPo-Akkus sollten generell nicht länger als einen Monat gelagert werden. Für eine längere Lagerung sollte ein Akku nur bis zu ca. 50-70 % geladen sein.

Kurzschlüsse vermeiden:

Die Pole des Lithium-Polymer-Akkus/ Akkupacks dürfen weder versehentlich noch vorsätzlich mit Metallgegenständen in Berührung kommen, da dies in der Regel einen Kurzschluss verursacht! Bei einem Kurzschluss entsteht in Millisekunden ein extrem hoher Strom, welcher zu einer Überhitzung der Zelle, zum Auslaufen von Elektrolyt und folglich zur Explosion und Flammenbildung führen kann. Das Schlucken von Elektrolytflüssigkeit oder den Kontakt mit Augen, Haut oder Schleimhäuten ist auf jeden Fall zu vermeiden.

Beschädigung der Alu-Laminat-Ummantelung:

Lithium-Polymer-Zellen dürfen auf keinen Fall geöffnet, getrennt, deformiert, verbogen oder mit anderen Packs zusammen gebracht oder -gelötet werden. Lötfahnen dürfen weder verbogen, abgerissen noch zu Boden geworfen werden. Dies kann einen internen Kurzschluss und eine Explosion mit Flammenbildung zur Folge haben. Beachten Sie zudem, dass die in einem LiPo-Akku enthaltene Elektrolytflüssigkeit gesundheitsschädlich ist.

Laden:

Laden Sie Lithium-Polymer-Zellen ausschließlich mit dafür geeigneten Ladegeräten oder entsprechenden Ladeprogrammen auf. Der max. Ladestrom darf höchstens 1C (einfache Kapazität) betragen, d.h. bei einer 880er-Zelle max. 880mA, bei einer 1100erZelle max. 1100mA, bei einer 1800er-Zelle max. 1800mA usw. Die Ladespannung darf 4,2V pro Zelle auf keinen Fall überschreiten! Erwärmt sich die Zelle beim Laden zu stark (>50°C) oder steigt die Zellenspannung über 4,2V, ist die Ladung sofort zu beenden! Auf keinen Fall Standard Ladegeräte für Ni-Cd oder Ni-MH verwenden! Auch dies kann zum Auslaufen von Elektrolyt und zur Explosionsgefahr führen. Li-Po´s sollten nur kalt geladen werden (Zimmertemperatur).

Lithium-Polymer-Zellen dürfen nur auf feuerfestem, nicht brennbarem Untergrund oder in entsprechenden Behältnissen geladen und gelagert werden, von einer Ladung in geschlossenen Räumen ist sehr abzuraten. Auch unbeaufsichtigtes Laden ist unbedingt zu vermeiden!

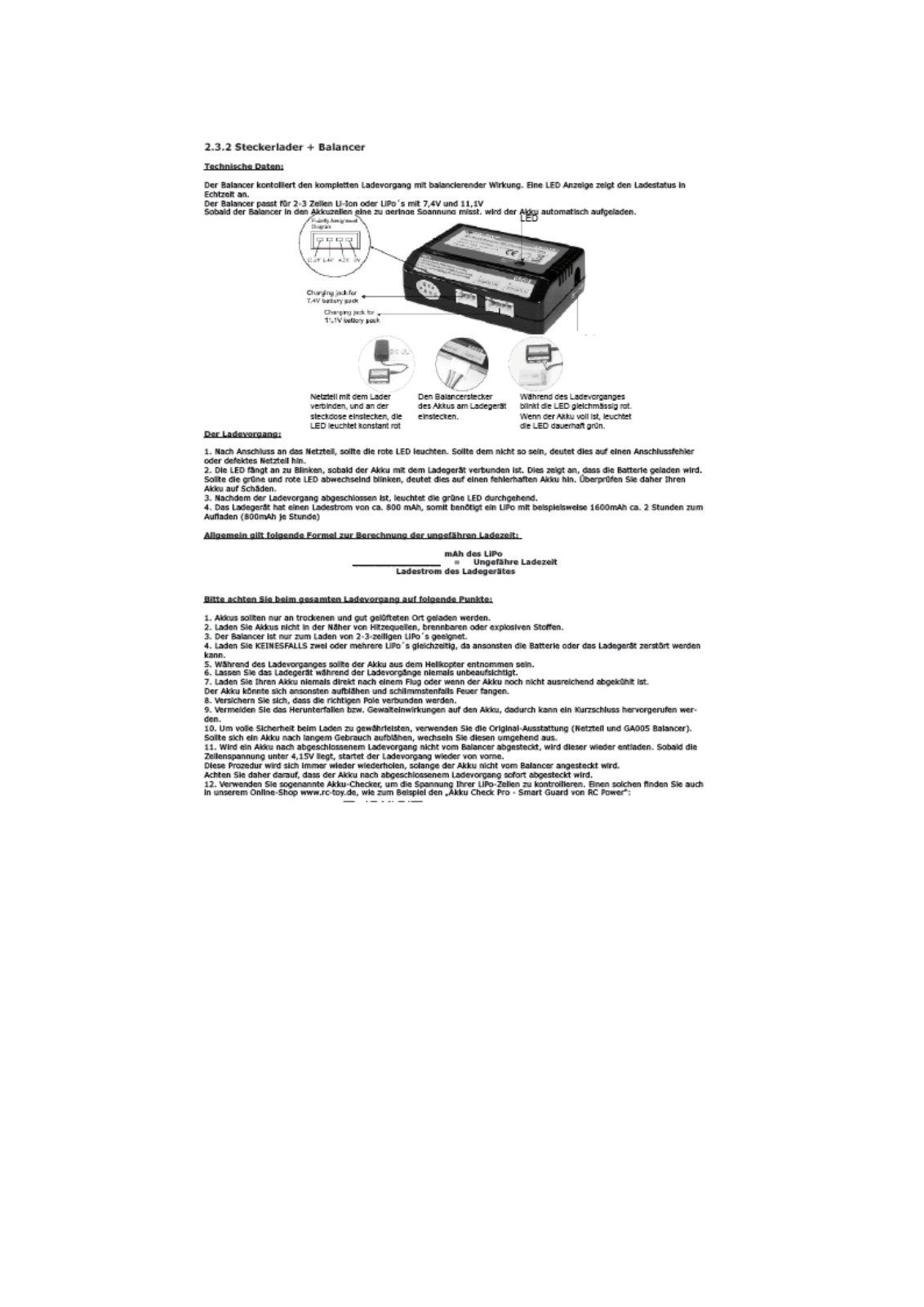

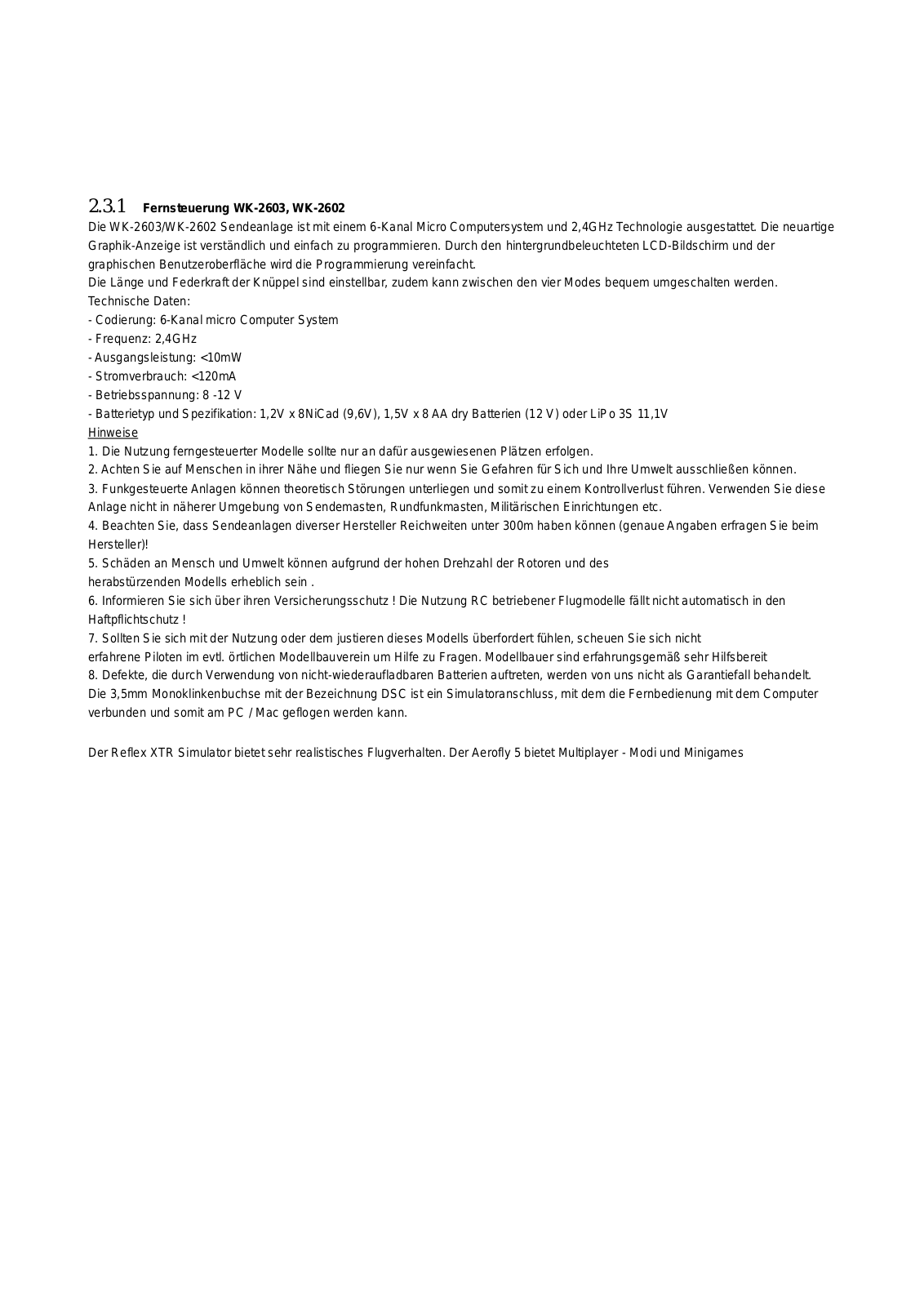

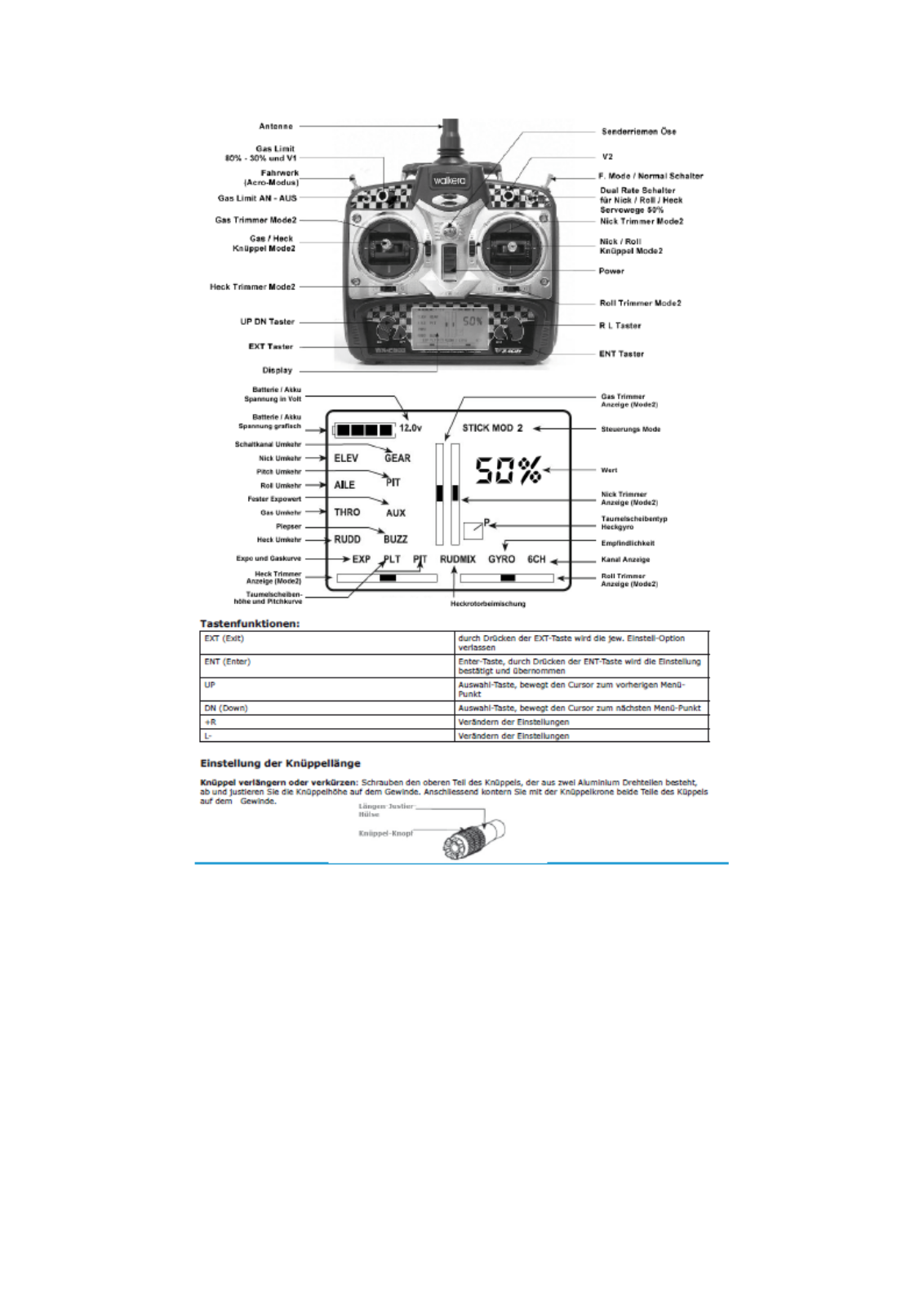

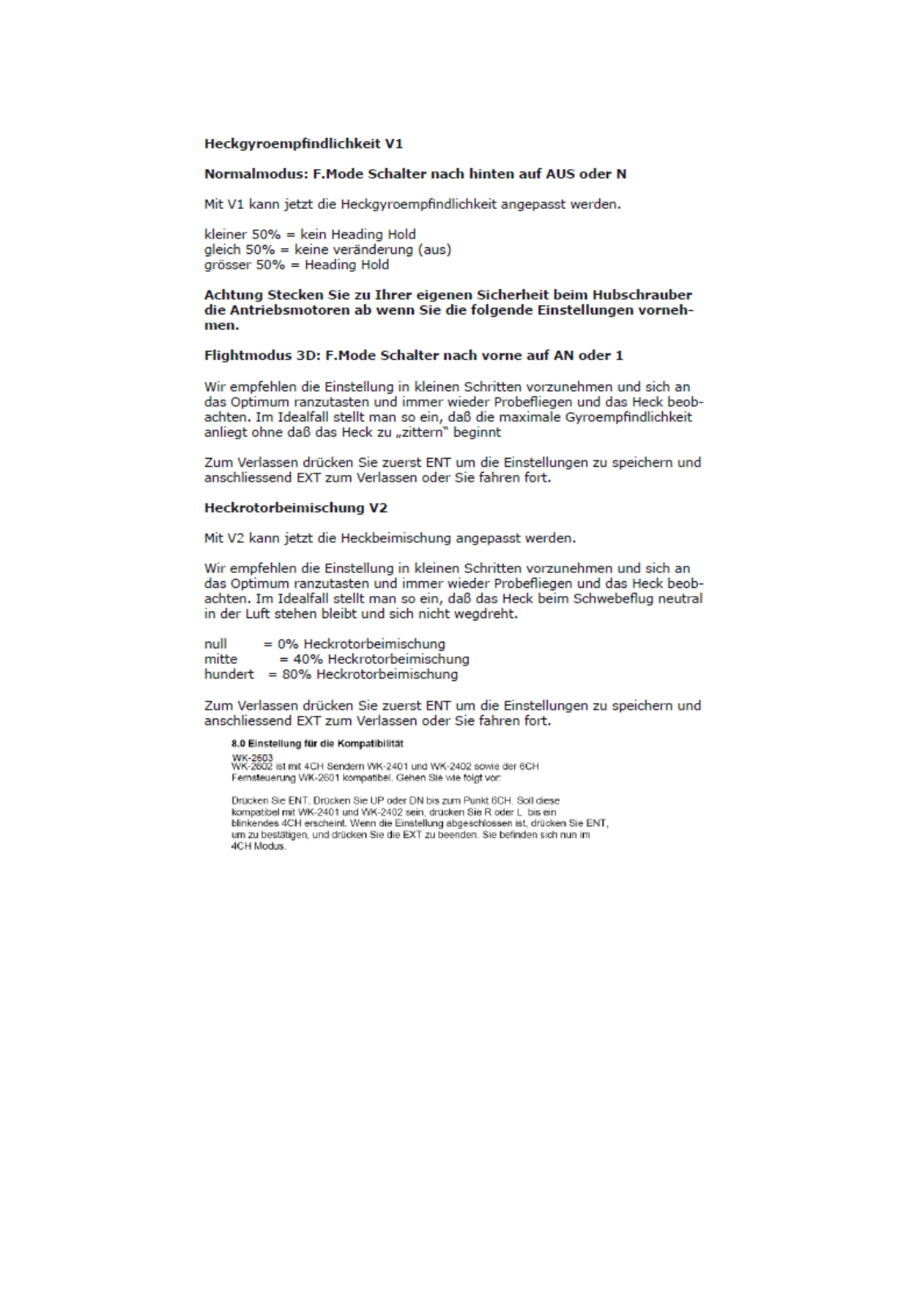

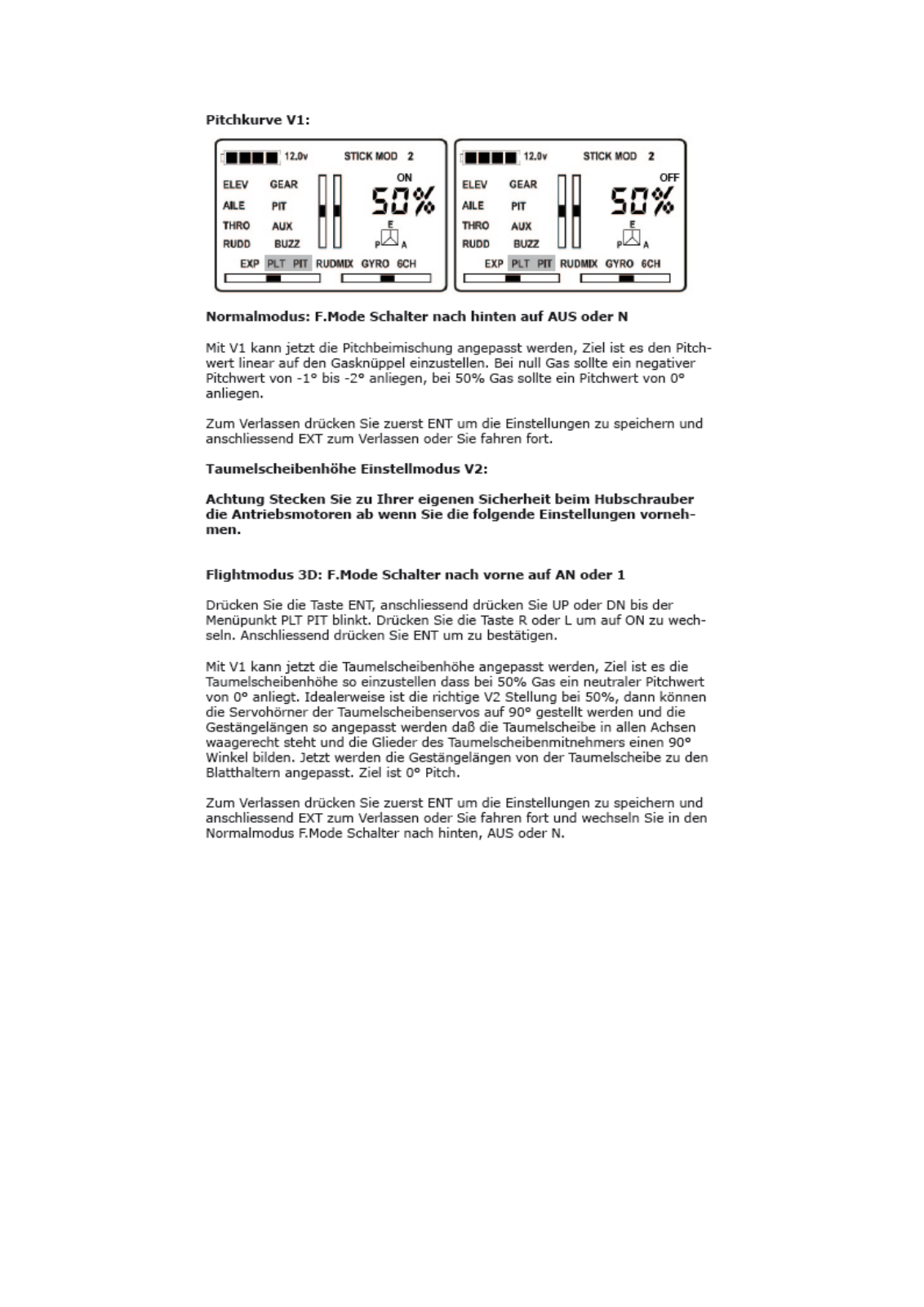

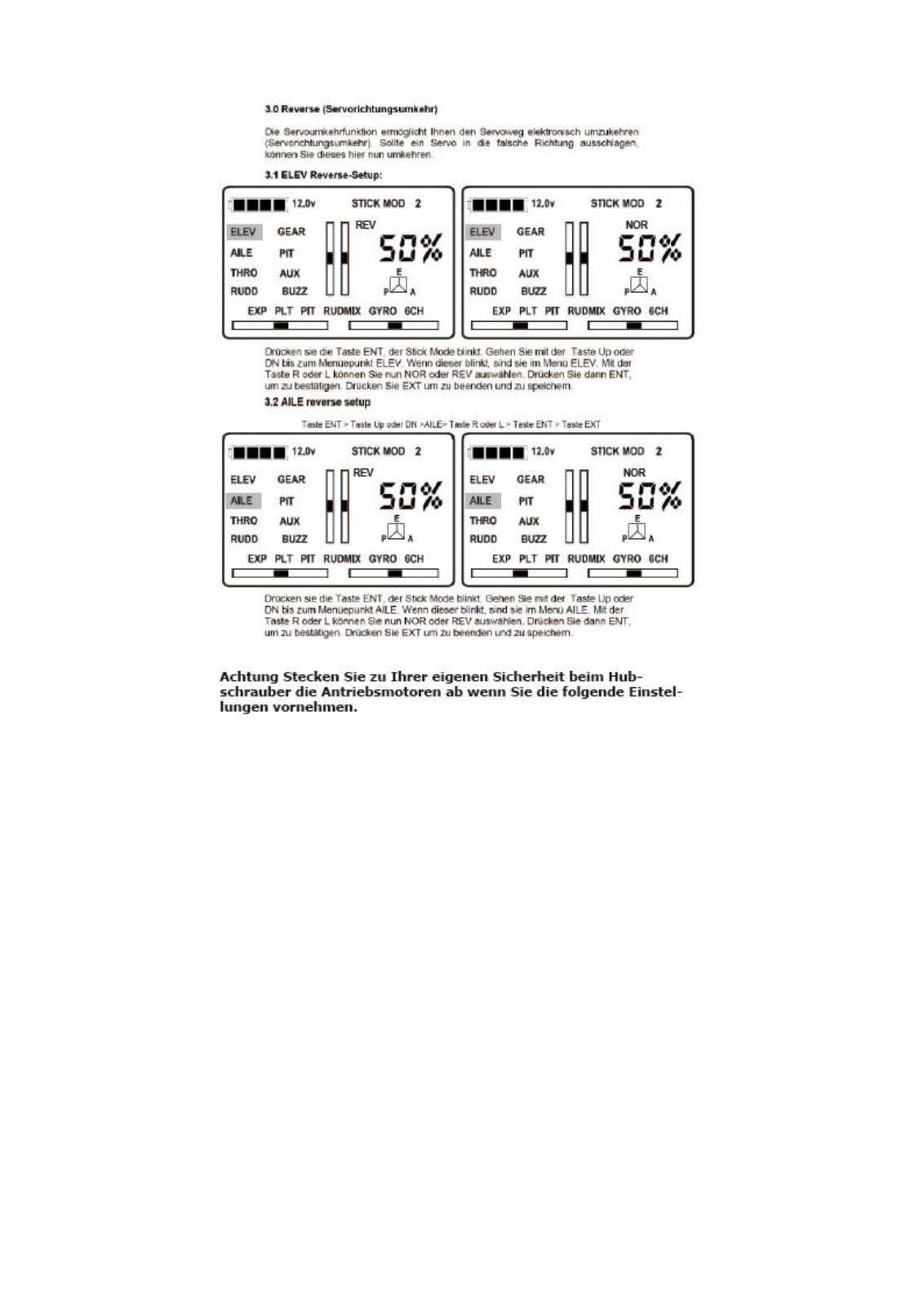

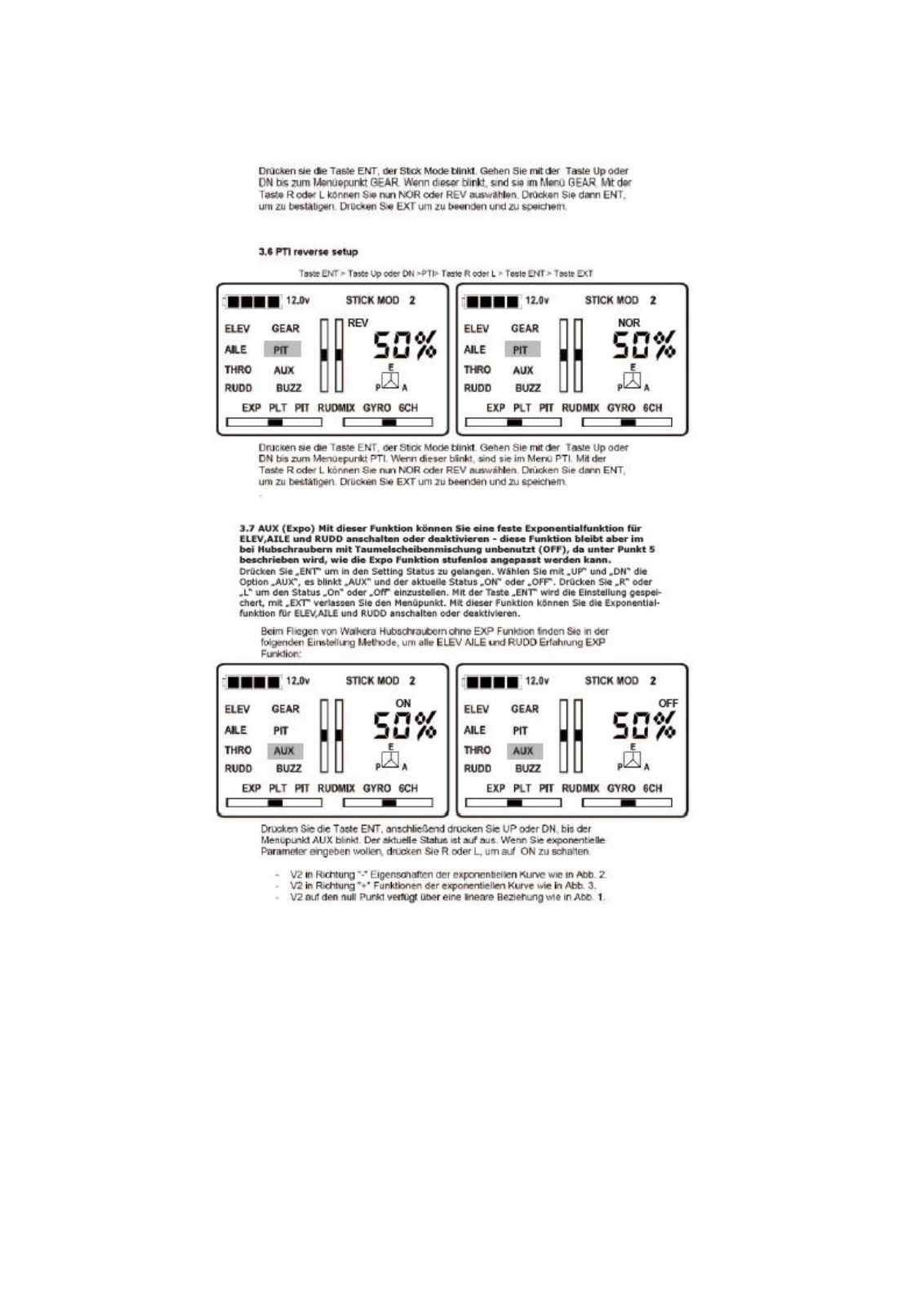

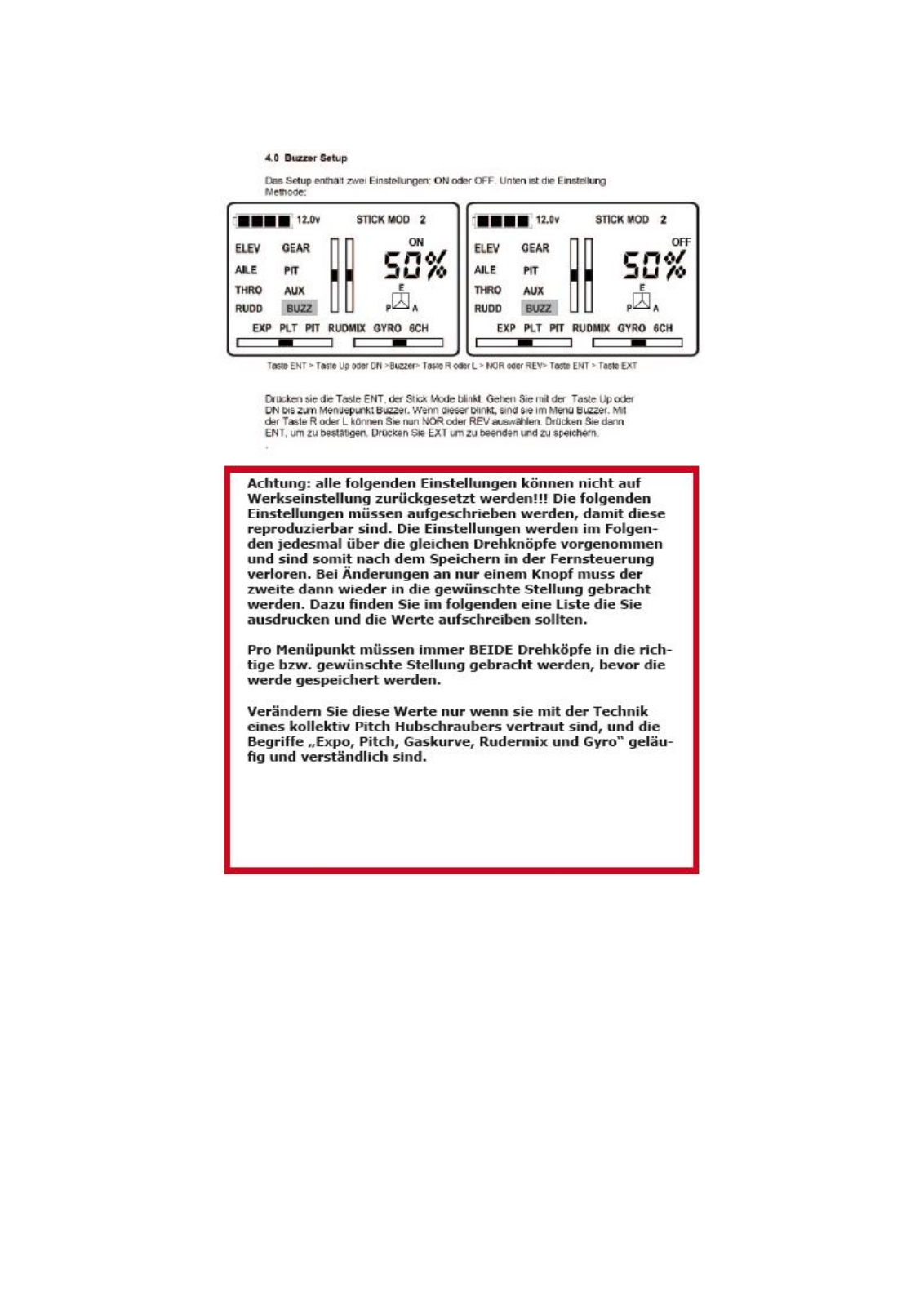

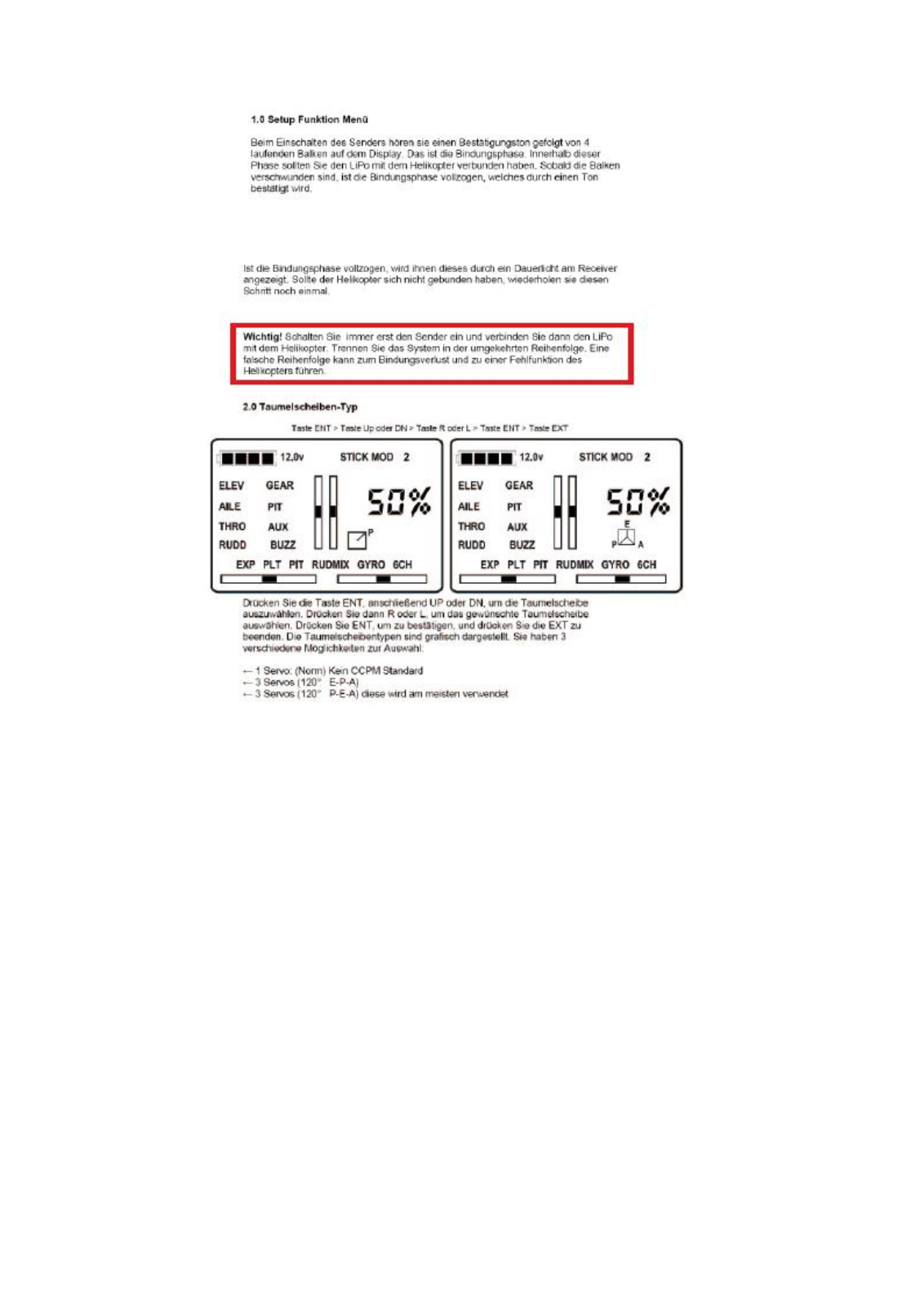

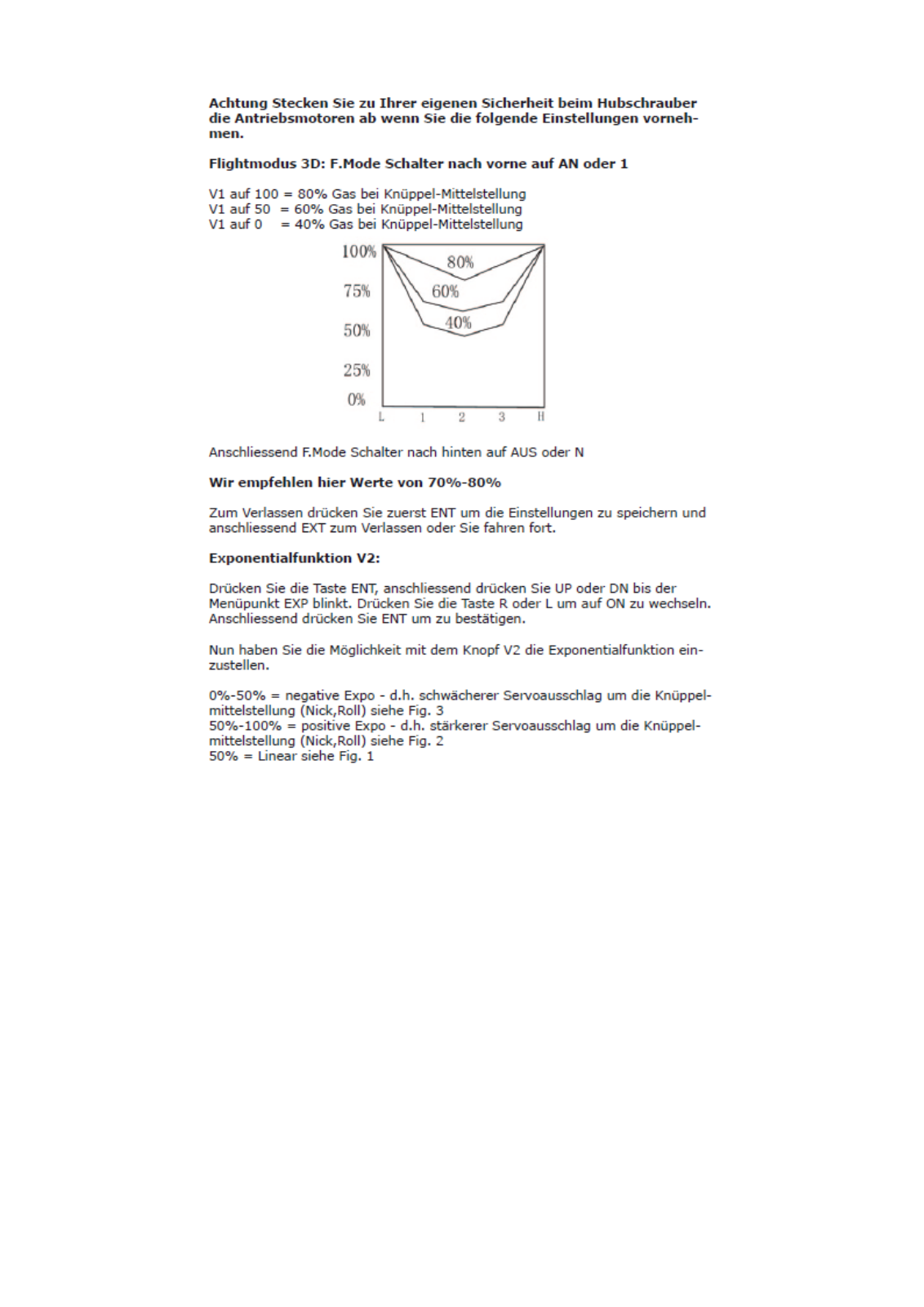

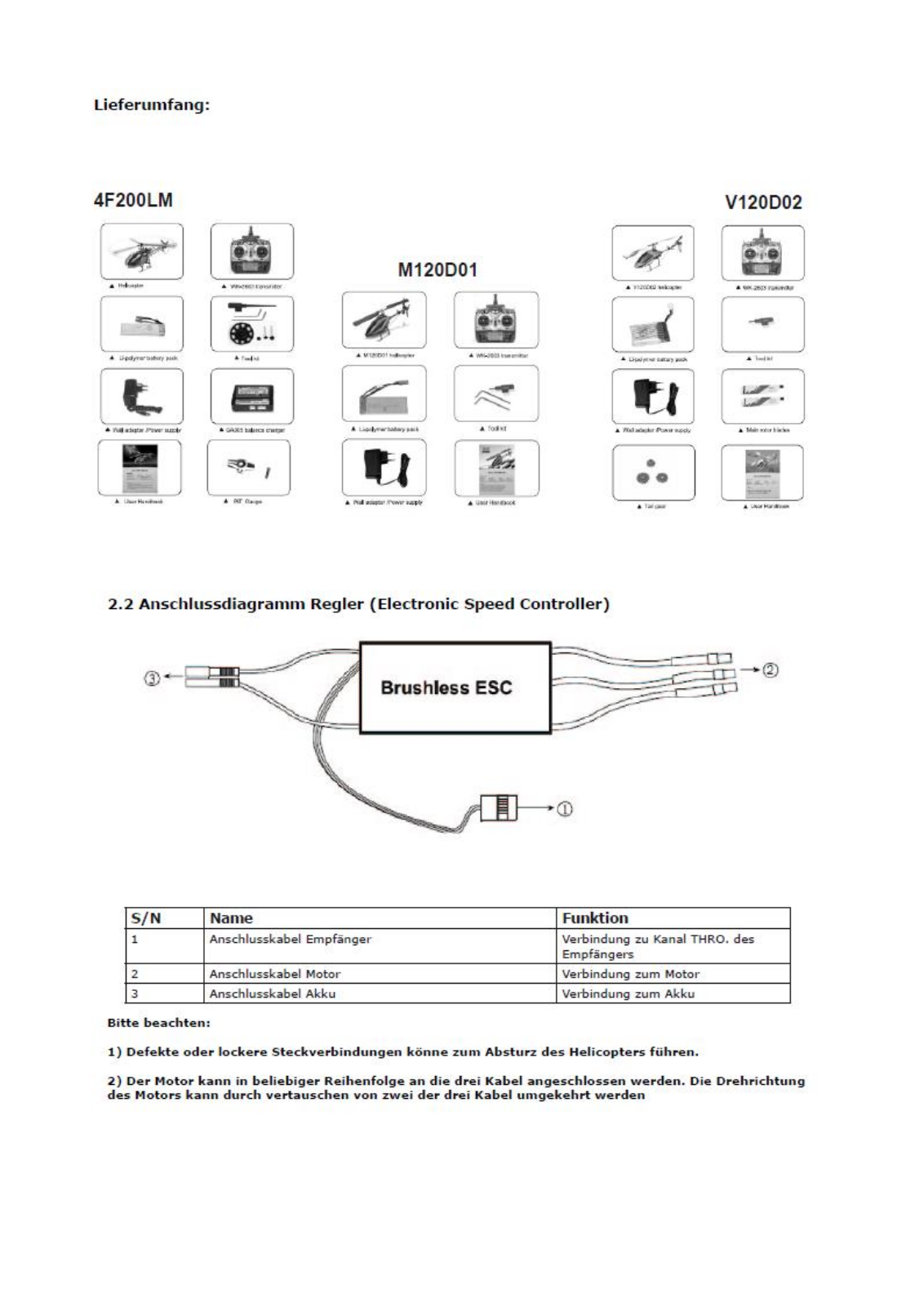

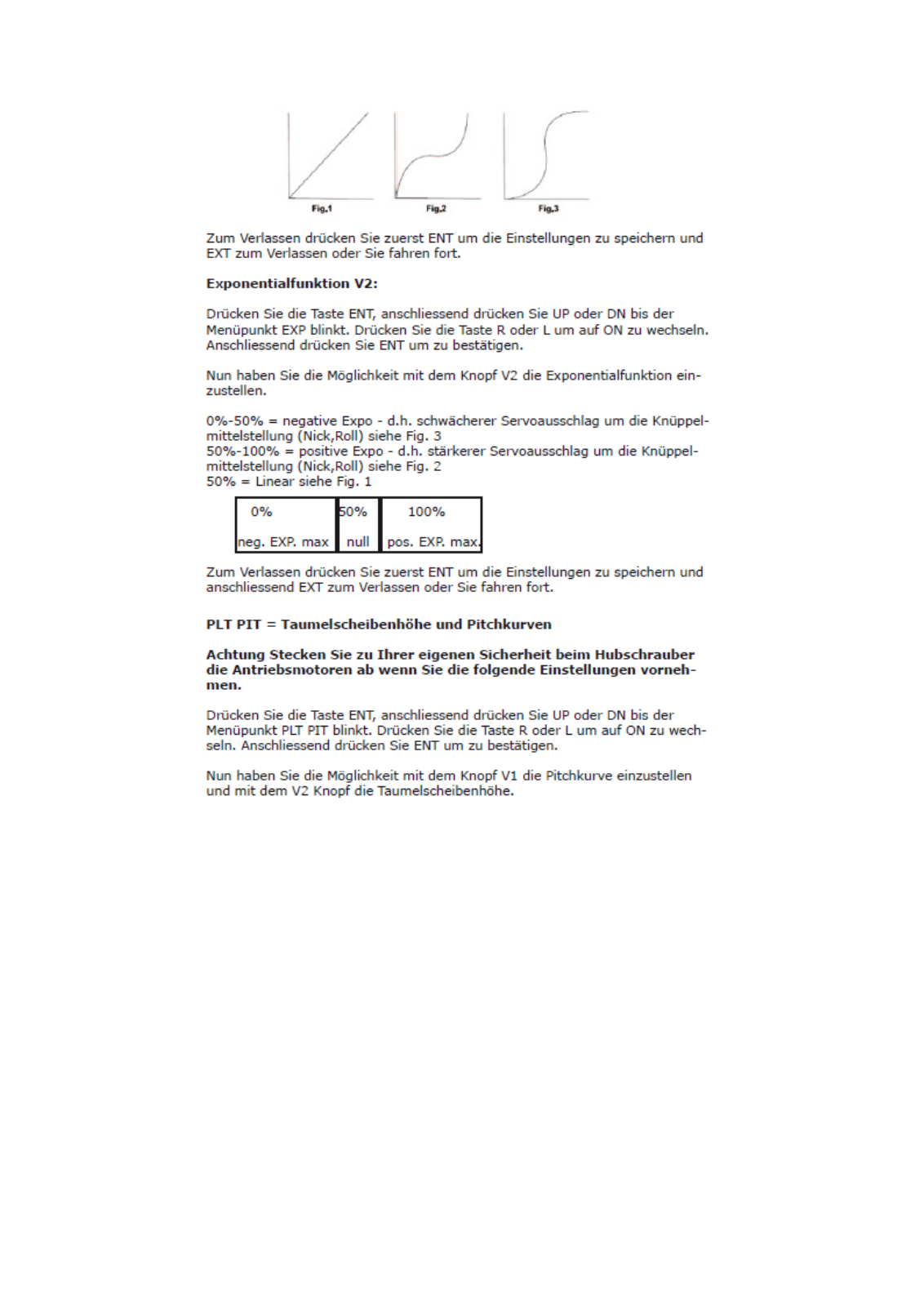

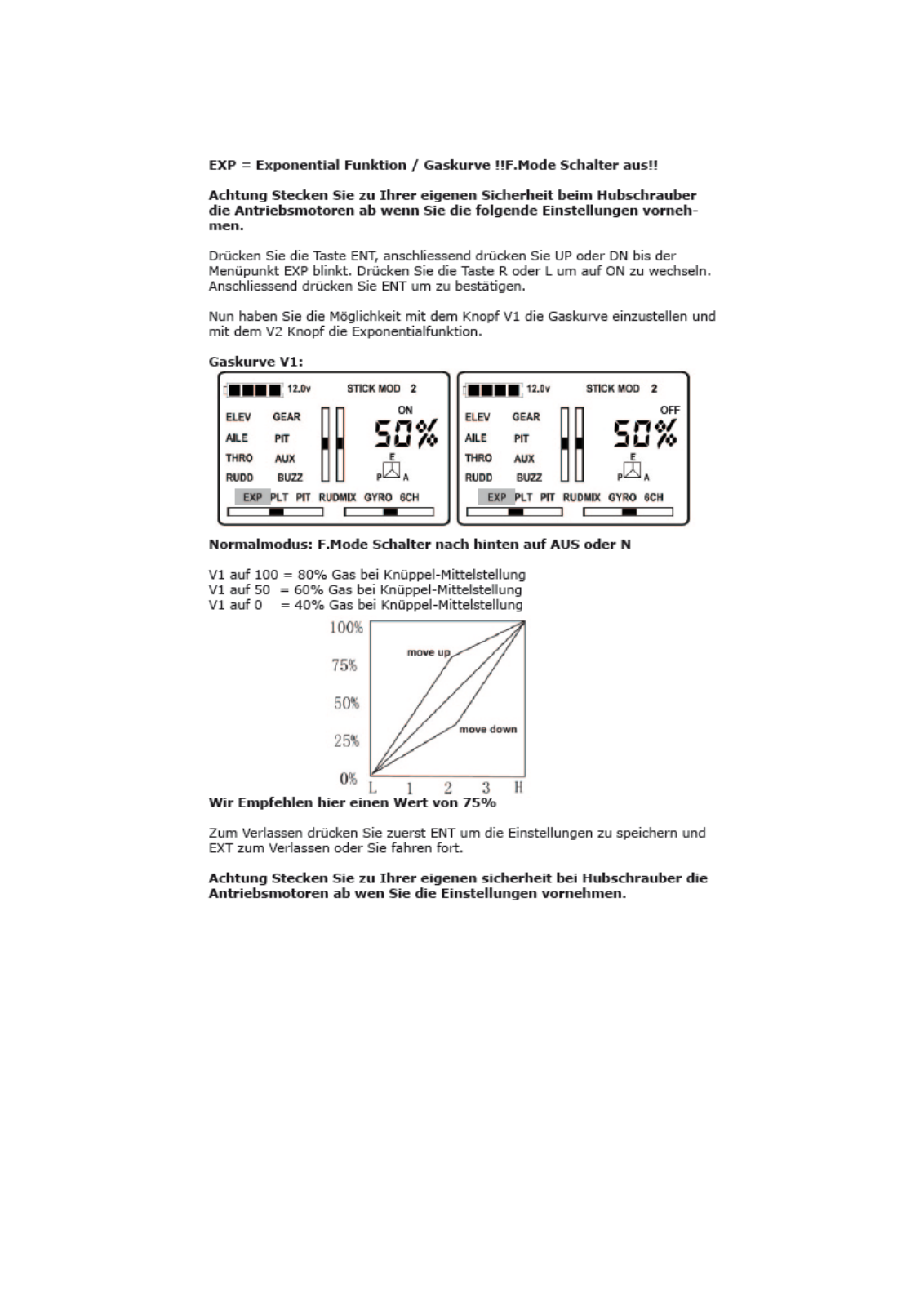

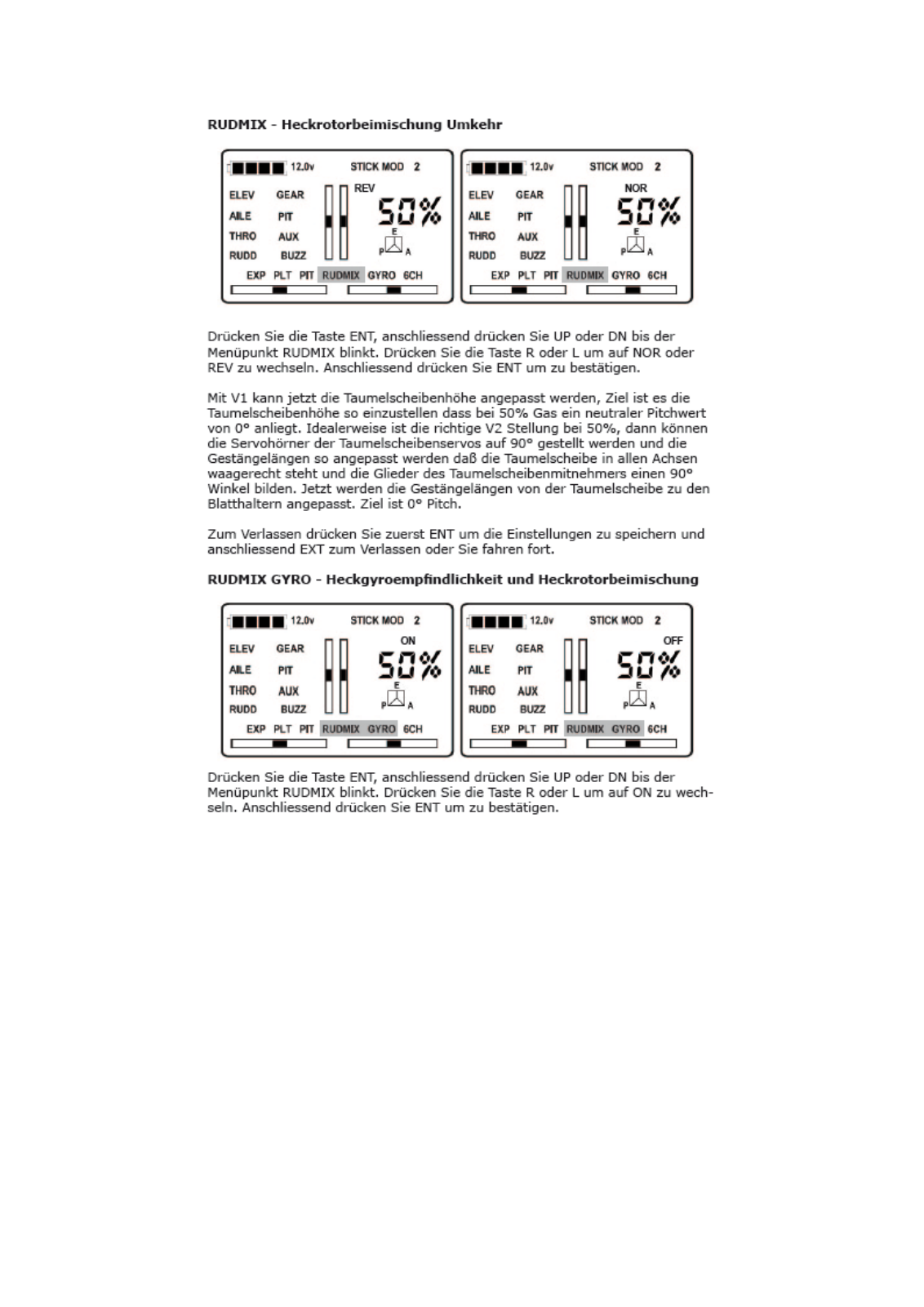

2.3.1 Fernsteuerung WK-2603, WK-2602

Die WK-2603/WK-2602 Sendeanlage ist mit einem 6-Kanal Micro Computersystem und 2,4GHz Technologie ausgestattet. Die neuartige Graphik-Anzeige ist verständlich und einfach zu programmieren. Durch den hintergrundbeleuchteten LCD-Bildschirm und der graphischen Benutzeroberfläche wird die Programmierung vereinfacht.

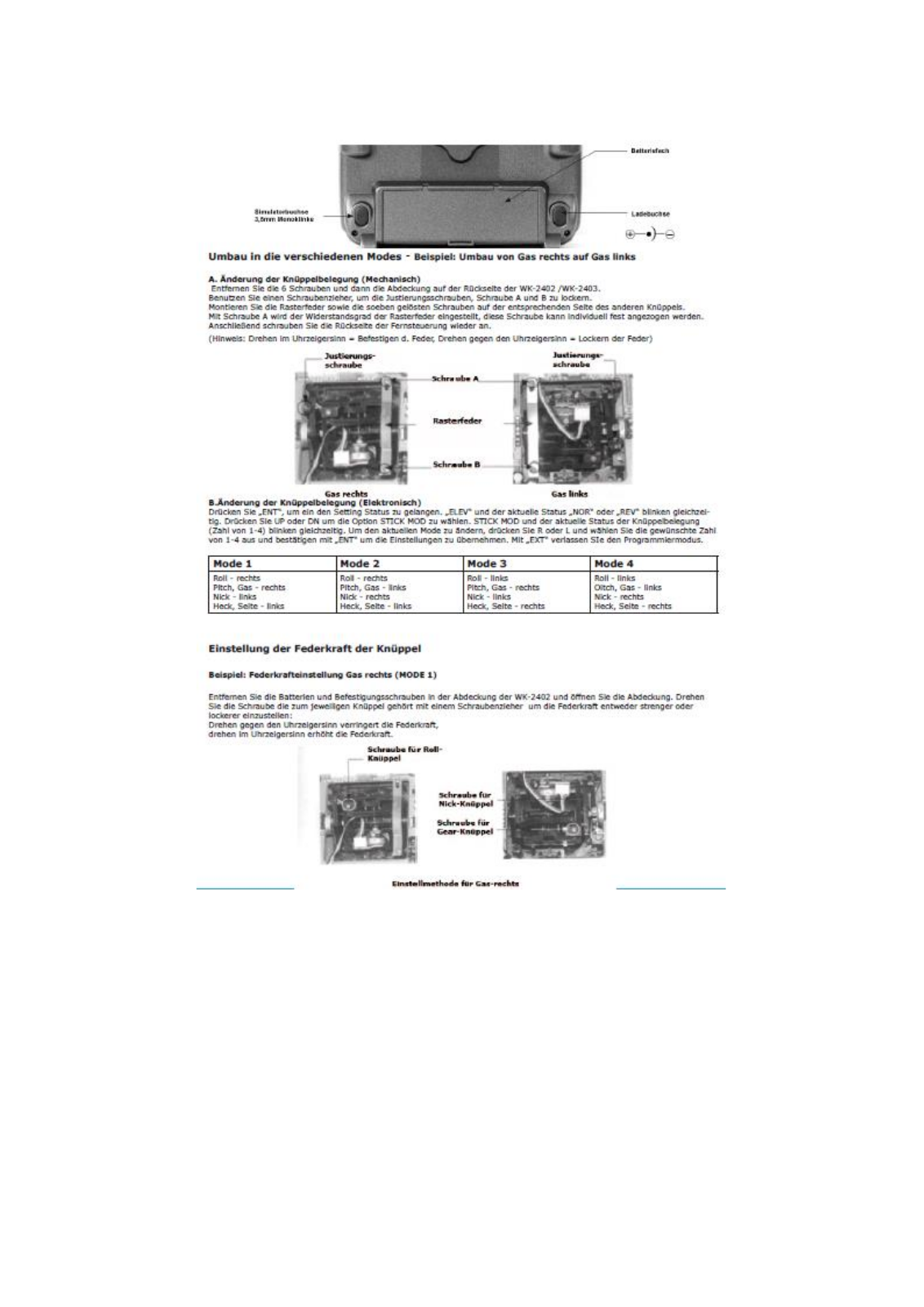

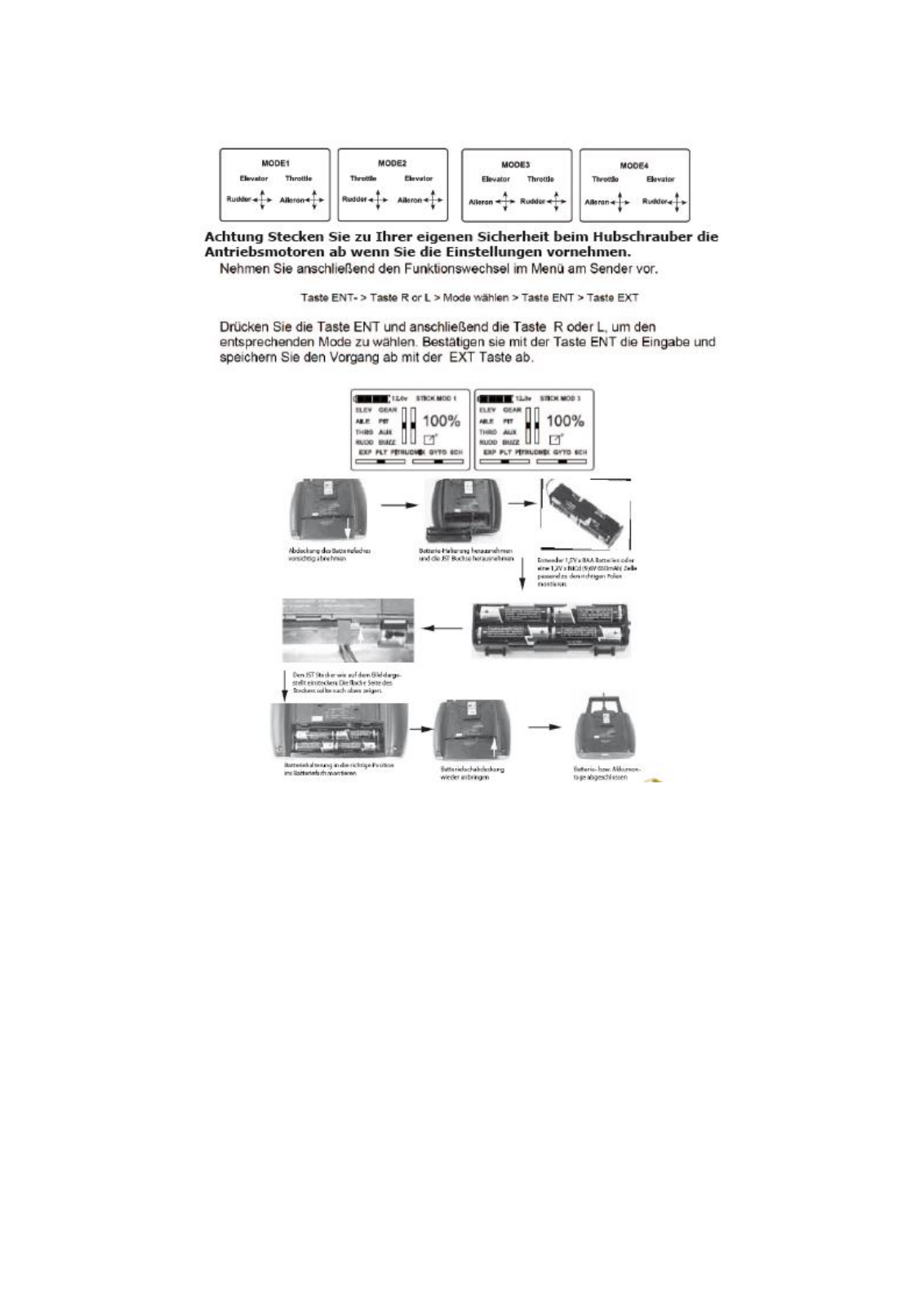

Die Länge und Federkraft der Knüppel sind einstellbar, zudem kann zwischen den vier Modes bequem umgeschalten werden. Technische Daten:

-Codierung: 6-Kanal micro Computer System

-Frequenz: 2,4GHz

-Ausgangsleistung: <10mW

-Stromverbrauch: <120mA

-Betriebsspannung: 8 -12 V

-Batterietyp und Spezifikation: 1,2V x 8NiCad (9,6V), 1,5V x 8 AA dry Batterien (12 V) oder LiPo 3S 11,1V Hinweise

1. Die Nutzung ferngesteuerter Modelle sollte nur an dafür ausgewiesenen Plätzen erfolgen.

2. Achten Sie auf Menschen in ihrer Nähe und fliegen Sie nur wenn Sie Gefahren für Sich und Ihre Umwelt ausschließen können.

3. Funkgesteuerte Anlagen können theoretisch Störungen unterliegen und somit zu einem Kontrollverlust führen. Verwenden Sie diese Anlage nicht in näherer Umgebung von Sendemasten, Rundfunkmasten, Militärischen Einrichtungen etc.

4. Beachten Sie, dass Sendeanlagen diverser Hersteller Reichweiten unter 300m haben können (genaue Angaben erfragen Sie beim Hersteller)!

5. Schäden an Mensch und Umwelt können aufgrund der hohen Drehzahl der Rotoren und des herabstürzenden Modells erheblich sein .

6. Informieren Sie sich über ihren Versicherungsschutz ! Die Nutzung RC betriebener Flugmodelle fällt nicht automatisch in den Haftpflichtschutz !

7. Sollten Sie sich mit der Nutzung oder dem justieren dieses Modells überfordert fühlen, scheuen Sie sich nicht

erfahrene Piloten im evtl. örtlichen Modellbauverein um Hilfe zu Fragen. Modellbauer sind erfahrungsgemäß sehr Hilfsbereit

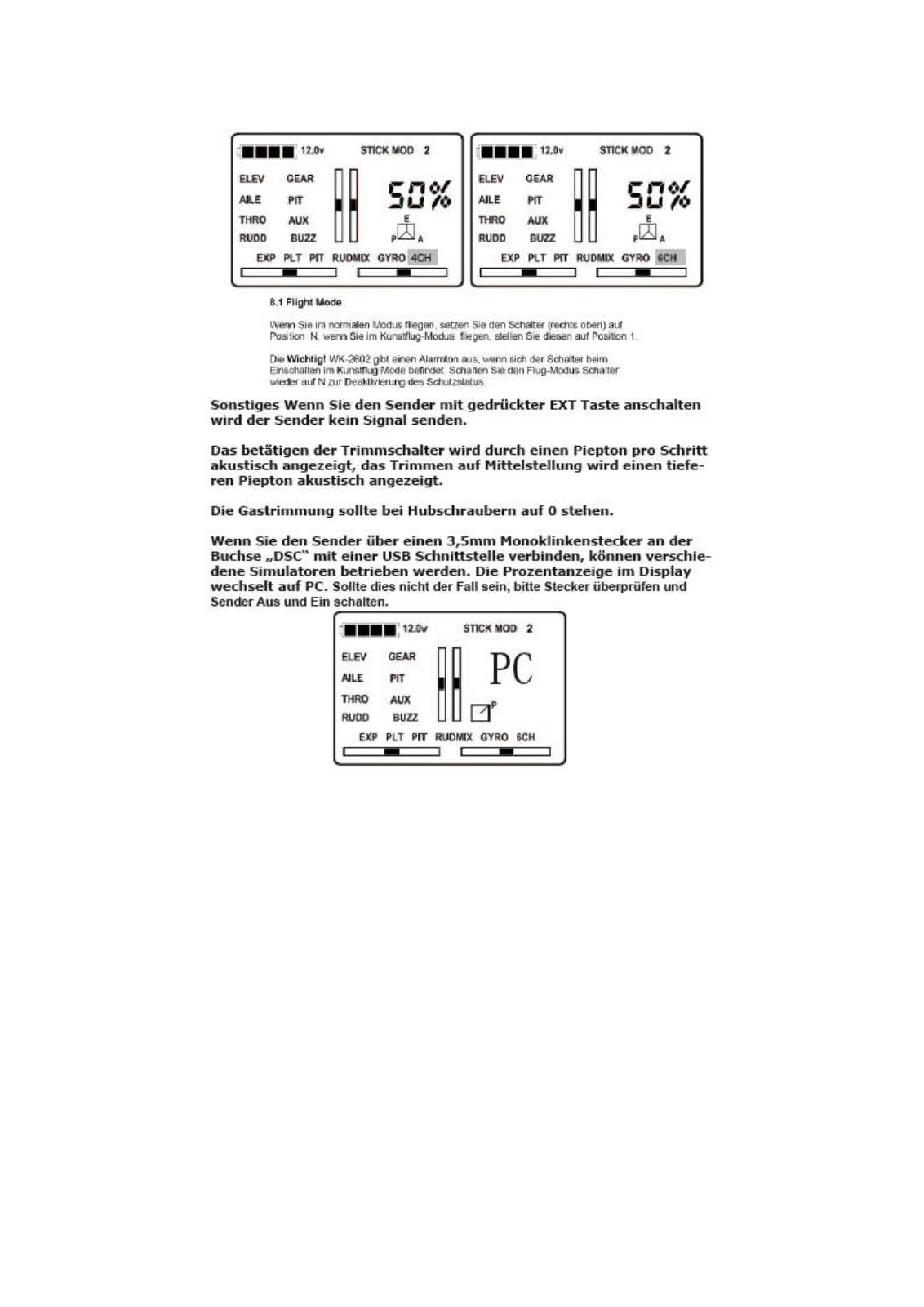

8. Defekte, die durch Verwendung von nicht-wiederaufladbaren Batterien auftreten, werden von uns nicht als Garantiefall behandelt. Die 3,5mm Monoklinkenbuchse mit der Bezeichnung DSC ist ein Simulatoranschluss, mit dem die Fernbedienung mit dem Computer verbunden und somit am PC / Mac geflogen werden kann.

Der Reflex XTR Simulator bietet sehr realistisches Flugverhalten. Der Aerofly 5 bietet Multiplayer - Modi und Minigames
