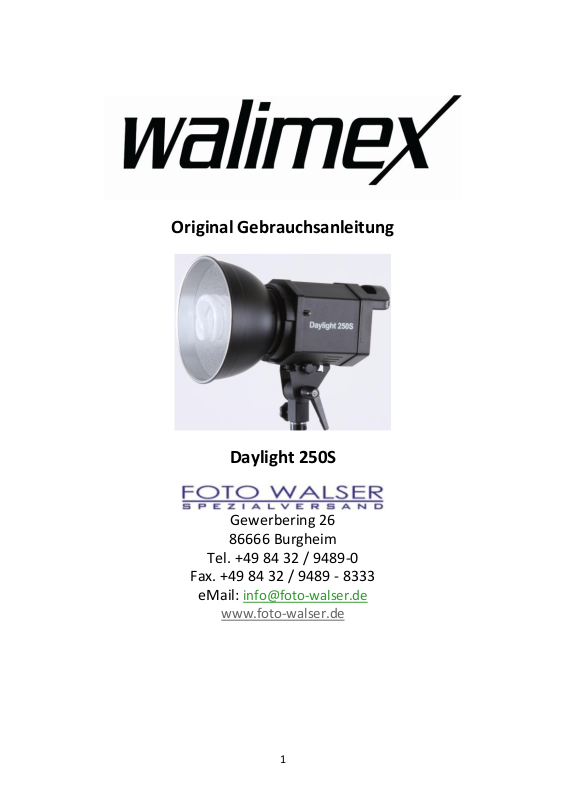

Original Gebrauchsanleitung
Daylight 250S
Gewerbering 26
86666 Burgheim
Tel. +49 84 32 / 9489-0
Fax. +49 84 32 / 9489 - 8333
eMail: info@foto-walser.de
www.foto-walser.de
1
Inhalt
1. So verstehen Sie diese Gebrauchsanleitung richtig ....................... 4
1.1 Kennzeichnungen am Gerät .............................................................. 4
1.2 Kennzeichnungen in dieser Gebrauchsanleitung .............................. 4
2. Wichtige Sicherheitsinformation ................................................... 5
3. Gerät auspacken und prüfen ......................................................... 8
4. Übersicht über Bestandteile und Bedienelemente des Geräts ...... 9
5. Kurzanleitung ................................................................................ 9
6. Gerät für den Einsatz vorbereiten ............................................... 10
6.1 Gerät auf Stativ (optional) montieren ............................................. 10
6.2 Reflektor montieren/demontieren .................................................. 10
6.3 Leuchtmittel einschrauben, herausschrauben ................................ 10
6.4 Gerät an die Stromversorgung anschließen .................................... 11
7. Gerät bedienen ........................................................................... 12
7.1 Neigungswinkel einstellen ............................................................... 12
7.2 Gerät und Leuchtmittel einschalten, ausschalten…………………………12
8. Gerät transportieren, lagern ....................................................... 12
9. Probleme beheben ...................................................................... 13
10. Gerät instandhalten .................................................................... 14
10.1 Gerät regelmäßig prüfen und warten .............................................. 14
10.2 Reinigen ........................................................................................... 14
10.3 Leuchtmittel tauschen ..................................................................... 15
10.4 Feinsicherung tauschen ................................................................... 15
11. Zubehör und Optionen ................................................................ 16
12. Ersatzteile ................................................................................... 16
13. Entsorgung und Umweltschutz .................................................... 16
14. Technische Daten ........................................................................ 17
2
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude und
Erfolg mit Ihrem neuen Gerät.
Das walimex Daylight 250S ist ein leistungsstarkes, energiesparendes
Dauerlicht, das speziell für den ambitionierten Einsteiger und für den
professionellen Anwender in der Film- und Studiofotografie entwickelt
wurde.
Ihr Gerät verfügt über folgende Hauptmerkmale:
stabiles Licht mit konstanter Farbtemperatur
dreh- und neigbarer Sockel, der auf jedes herkömmliche Lampenstativ
passt
geringes Gewicht
reduzierte Hitzeentwicklung durch Kaltlicht
Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie Ihr
neues Gerät das erste Mal benutzen. Sie enthält alles, was Sie wissen
müssen, damit Sie Personen- und Sachschäden vermeiden.
Beachten Sie alle Sicherheitshinweise in dieser Gebrauchsanleitung
sorgfältig.
Bewahren Sie diese Gebrauchsanleitung sorgfältig auf. Geben Sie
diese Gebrauchsanleitung an den neuen Besitzer weiter, wenn Sie das
Gerät verkaufen oder anderweitig überlassen.
3
Dieses Zeichen bedeutet, dass Ihr Gerät die Sicherheitsanforderungen aller anwendbaren EU-Richtlinien erfüllt.
Dieses Zeichen bedeutet, dass Sie das Gerät nur bei einer
örtlichen Entsorgungsstelle entsorgen dürfen.
Kennzeichnung
Bedeutung
Macht Sie auf die Handhabung und Auswirkung
von Sicherheitsinformationen aufmerksam.
WARNUNG
Macht Sie auf eine gefährliche Situation
aufmerksam, die eine schwere Verletzung oder
den Tod nach sich ziehen kann, wenn sie nicht
vermieden wird.
VORSICHT
Macht Sie auf eine gefährliche Situation
aufmerksam, die eine leichte bis mittelschwere
Verletzung nach sich ziehen kann, wenn sie nicht
vermieden wird.
HINWEIS:
Macht Sie auf mögliche Sachschäden und andere
wichtige Informationen in Verbindung mit Ihrem
Gerät aufmerksam.
1. So verstehen Sie diese Gebrauchsanleitung richtig
1.1 Kennzeichnungen am Gerät
1.2 Kennzeichnungen in dieser Gebrauchsanleitung
4
2. Wichtige Sicherheitsinformation
WARNUNG
Blendgefahr für die Augen
Die optische Strahlung des Leuchtmittels kann die Augen blenden und zu
Nachbildern führen, wenn Menschen oder Tiere direkt in das
Leuchtmittel blicken. Dies kann zu Unfällen führen.
Sorgen Sie dafür, dass Menschen oder Tiere nicht direkt in das
Leuchtmittel blicken.
WARNUNG
Stoss-, Quetsch- und Brandgefahr durch umfallendes Gerät
Das Gerät ist ca. 1,6 kg schwer.
Achten Sie darauf, dass Sie das Gerät stets kippsicher und rutschfest
aufstellen und sicher lagern.
Halten Sie Kinder und Tiere vom Gerät fern. Sie könnten das Gerät
umwerfen.
Achten Sie darauf, dass niemand über, mit dem Gerät verbundene
Kabel stolpern kann. Das Gerät könnte dabei umgeworfen werden.
WARNUNG
Stromschlaggefahr, Verbrennungsgefahr
Beachten Sie, dass das Gerät auch dann noch mit der Netzspannung
verbunden ist, wenn es ausgeschaltet ist. Erst wenn Sie das Gerät von der
Stromversorgung trennen indem Sie den Netzstecker ziehen, ist es
wirklich spannungsfrei.
Schalten Sie das Gerät aus, wenn Sie es nicht benutzen.
Schalten Sie das Gerät vor allen Montage- und
Instandhaltungsmaßnahmen aus und unterbrechen Sie die
Stromversorgung indem Sie den Netzstecker ziehen.
Sichern Sie das Gerät gegen unabsichtliches Einschalten.
Unterbrechen Sie bei längeren Betriebspausen die Stromversorgung
indem Sie den Netzstecker ziehen.
5
WARNUNG
Stromschlaggefahr und Brandgefahr durch Kurzschluss
Ein Kurzschluss kann u. a. durch defekte Kabel oder durch Feuchtigkeit
oder Nässe verursacht werden. Bei einem Kurzschluss können sich die
Leitungsdrähte so stark erwärmen, dass deren Isolierung schmilzt oder
die Leitungsdrähte sogar durchschmelzen. Dadurch kann es zu einem
Brand kommen.
Verwenden Sie für das Gerät nur die mitgelieferten Original-Kabel.
Nur diese Kabel sind auf das Gerät abgestimmt und garantieren die
notwendige Sicherheit für Sie und Ihr Gerät.
Betreiben Sie das Gerät nicht mit nassen Händen oder Füssen.
Betreiben Sie das Gerät nur in trockenen Räumen.
Betreiben Sie das Gerät nicht im Freien.
Reinigen Sie das Gerät nur auf die in dieser Gebrauchsanleitung
angegebene Weise.
Achten Sie darauf, dass Kabel und Leitungsdrähte nicht beschädigt
werden. Dies könnte z. B. der Fall sein durch Hitzeeinwirkung, durch
chemische Einflüsse oder durch mechanische Einflüsse wie Scheuern,
Knicken, Zerren, Überrollen oder knabbernde Haustiere.
Achten Sie darauf, dass das Gerät nicht herunterfällt.
Lassen Sie ein heruntergefallenes Gerät von einer Elektrofachkraft
prüfen, bevor Sie es wieder einschalten.
Wenn das Gerät einmal beschädigt oder defekt sein sollte oder wenn
Sie Schmorgeruch feststellen:
Unterbrechen Sie sofort die Stromversorgung indem Sie den
Netzstecker ziehen. Betreiben Sie das Gerät nicht mit beschädigtem
Gehäuse, beschädigtem Reflektor, defekten Leuchtmitteln oder
beschädigtem Netzkabel. Öffnen Sie das Gerät nicht. Reparieren Sie
das Gerät niemals selbst. Lassen Sie das Gerät ausschließlich von einer
Elektrofachkraft reparieren.
Halten Sie das Gerät stets so Instand wie diese Gebrauchsanleitung es
vorschreibt.
Verwenden Sie für dieses Gerät ausschließlich Ersatzteile, die der
vorgeschriebenen Spezifikation entsprechen.
Siehe Technische Daten.
6
WARNUNG
Brandgefahr durch Überhitzen
Zubehör kann überhitzen, wenn es nicht der vorgeschriebenen
Spezifikation entspricht.
Das Gerät, Zubehör und leicht entflammbare Materialien in der Nähe des
Geräts können zu brennen beginnen.
Verwenden Sie für dieses Gerät ausschließlich Zubehör und
Ersatzteile, die der vorgeschriebenen Spezifikation entsprechen.
Siehe Technische Daten.
Tauschen Sie das Leuchtmittel, die beschädigt sind oder die sich durch
Wärme verformt haben, sofort aus.
Entfernen Sie leicht entflammbare Materialien aus der Nähe des
Geräts.
VORSICHT
Verbrennungsgefahr an heißen Geräteteilen
Das Leuchtmittel kann bis zu 40 °C heiß werden.
Fassen Sie diese Geräteteile während des Betriebs und während der
Abkühlphase nicht an.
Lassen Sie das Gerät vollständig abkühlen, bevor Sie mit Montage-
oder Instandhaltungsmaßnahmen beginnen.
WARNUNG
Schneid- und Splittergefahr durch zerbrechendes Leuchtmittel,
mögliche Verfärbungen durch Brandflecken auf dem Leuchtmittel.
Leuchtmittel können brechen und splittern, wenn sie herunterfallen.
Bereits geringe Rückstände von Hautfett auf dem Leuchtmittel kann
durch die Hitzeentwicklung während des Betriebs zum Bersten des
Leuchtmittels führen. Splitter können Augen und Haut verletzen.
7
Behandeln Sie das Leuchtmittel vorsichtig, damit es nicht zerbricht.
Fassen Sie das Leuchtmittel nicht mit bloßen Händen an. Fassen Sie
das Leuchtmittel immer an der Kunststofffassung oder mit einem
sauberen Tuch oder mit sauberen Handschuhen an.
Achten Sie darauf, dass Sie das Leuchtmittel nicht berühren, wenn Sie
Zubehör montieren oder tauschen.
Verwenden Sie nur Leuchtmittel, die EN 60357 Blatt 3155
entsprechen.
3. Gerät auspacken und prüfen
1. Packen Sie den Lieferumfang vorsichtig aus.
2. Prüfen Sie, ob der Lieferumfang vollständig vorhanden ist:
1 Tageslichtlampe Daylight 250S
o 1 Leuchtmittel
o 1 Reflektor
1 Gebrauchsanleitung in deutscher und englischer Sprache.
3. Prüfen Sie, ob der Lieferumfang unbeschädigt ist.
HINWEIS: Wenn der Lieferumfang unvollständig oder beschädigt ist,
wenden Sie sich bitte an info@foto-walser.de oder an unsere
telefonische Servicehotline unter der Nummer +49 84 32 / 9489-0.
8
A
Reflektor
B
Leuchtmittel
C
Ein- / Aus-Kippschalter
D
Sicherungshalter für Feinsicherung
E
Buchse für Netzkabel
F
Feststellschraube für Neigungswinkel
G
Feststellschraube für Lampenstativ
A C
F
E
D
B
G
4. Übersicht über Bestandteile und Bedienelemente des Geräts
5. Kurzanleitung
HINWEIS: Die detaillierte Anleitung zu den nachfolgenden Tätigkeiten
finden Sie in den jeweiligen Abschnitten dieser Gebrauchsanleitung.
Halten Sie bei der ersten Inbetriebnahme die Reihenfolge der
nachfolgenden Tätigkeiten ein, um Schäden am Gerät zu vermeiden.
WARNUNG
Beachten Sie bei allen Tätigkeiten die Sicherheitshinweise in den
jeweiligen Abschnitten.
Gerät auf ein Stativ (optional) montieren.
Reflektor montieren.
Leuchtmittel einschrauben.
Neigungswinkel einstellen.
Gerät an die Stromversorgung anschließen.
Gerät und Leuchtmittel einschalten / ausschalten.
9
6. Gerät für den Einsatz vorbereiten
6.1 Gerät auf Stativ (optional) montieren
HINWEIS:
Beachten Sie die Benutzerinformation des Stativherstellers.
WARNUNG
Montieren Sie das Gerät nur auf einem Stativ, das für Gewicht und
Abmessungen des Geräts ausgelegt ist. Siehe Technische Daten.
Stellen Sie sicher, dass das Stativ mit dem montierten Gerät kippsicher
und rutschfest steht.
1. Feststellschraube öffnen.
2. Gerät mit der Halterung auf das Stativ stecken.
3. Feststellschraube festziehen.
6.2 Reflektor montieren / demontieren
Gerät ausschalten.
Siehe Gerät einschalten, ausschalten.
Gerät abkühlen lassen.
WARNUNG! Verbrennungsgefahr am Reflektor und an dem
Leuchtmittel. Lassen Sie das Gerät ca. 30 Minuten abkühlen.
Seitlichen Entriegelungshebel nach hinten drücken und gedrückt
halten.
Reflektor so in die drei Einstecköffnungen am Gerät stecken, dass die
Öffnung für den Reflektionsschirm (optional) nach unten zeigt.
Reflektor im Uhrzeigersinn drehen, bis er fühlbar einrastet.
Entriegelungshebel loslassen.
Reflektor demontieren:
WARNUNG! Verbrennungsgefahr am Reflektor und an dem
Leuchtmittel. Lassen Sie das Gerät ca. 10 Minuten abkühlen.
Entriegelungshebel nach hinten drücken und gedrückt halten.
Reflektor bis zum Anschlag gegen den Uhrzeigersinn drehen und vom
Gerät abheben.
10
6.3 Leuchtmittel einschrauben, herausschrauben
WARNUNG
Schneid- und Splittergefahr durch zerbrechendes oder später berstendes
Leuchtmittel
Lassen Sie das Leuchtmittel nicht fallen.
Fassen Sie das Leuchtmittel immer an der Kunststofffassung oder mit
einem sauberen Tuch oder mit sauberen Handschuhen an.
HINWEIS:
Mögliche Verfärbungen durch Brandflecken auf dem Leuchtmittel.
1. Gerät ausschalten.
Siehe Gerät einschalten, ausschalten.
2. Stromversorgung unterbrechen:
Netzstecker ziehen.
3. Gerät abkühlen lassen.
VORSICHT! Verbrennungsgefahr an dem Leuchtmittel. Lassen Sie
das Gerät ca. 10 Minuten abkühlen.
4. Leuchtmittel einschrauben:
Leuchtmittel vorsichtig in die Fassungen einschrauben.
WARNUNG! Stromschlaggefahr in der Lampenfassung. Schrauben
Sie immer das Leuchtmittel in die Fassung ein, damit man bei
eingeschaltetem Gerät nicht versehentlich in die Fassungen greifen
kann.
5. Leuchtmittel herausschrauben:
Leuchtmittel vorsichtig aus der Fassungen herausschrauben und sicher
lagern.
6.4 Gerät an die Stromversorgung anschließen
1. Gerät ausschalten.
Siehe Gerät einschalten, ausschalten.
2. Örtliche Stromversorgung mit den Anschlusswerten des Geräts
vergleichen.
Siehe Technische Daten.
11
Wenn die Anschlusswerte nicht übereinstimmen, wenden Sie sich bitte
an info@foto-walser.de oder Tel. 49 84 32 / 9489-0.
3. Netzkabel mit der Netzanschluss-Buchse mit der Steckdose verbinden.
7. Gerät bedienen
7.1 Neigungswinkel einstellen
1. Feststellschraube für den Neigungswinkel öffnen.
2. Gewünschten Winkel einstellen.
3. Feststellschraube für den Neigungswinkel festziehen.
7.2 Gerät und Leuchtmittel einschalten, ausschalten
Sie können das Leuchtmittel über den Ein- /Aus-Kippschalter am Netzkabel
bedienen.
1. Gerät und Leuchtmittel einschalten:
Ein- /Aus-Kippschalter auf I stellen.
Das Leuchtmittel leuchtet.
2. Gerät und Leuchtmittel ausschalten:
Ein- /Aus-Kippschalter auf O stellen.
Das Leuchtmittel erlischt.
8. Gerät transportieren, lagern
1. Gerät ausschalten.
Siehe Gerät einschalten, ausschalten.
2. Gerät vollständig abkühlen lassen.
WARNUNG! Brandgefahr durch heiße Geräteteile. Lassen Sie das
Gerät vollständig abkühlen.
3. Leuchtmittel herausschrauben und sicher verpacken.
Siehe Leuchtmittel einschrauben, herausschrauben.
4. Netzkabel vom Gerät abstecken.
12
Problem
Mögliche Ursache
Abhilfe
Gerät ist
eingeschaltet, zeigt
aber keine Funktion
Netzkabel ist nicht
oder nicht korrekt
eingesteckt
Netzkabel korrekt
einstecken
Feinsicherung ist
defekt
Feinsicherung
tauschen, siehe
Feinsicherung
tauschen
Leuchtmittel leuchtet
nicht
Leuchtmittel ist
ausgeschaltet
Leuchtmittel
einschalten, siehe
Leuchtmittel
einschrauben,
herausschrauben
Leuchtmittel ist nicht
fest genug in die
Fassung geschraubt
Leuchtmittel fester in
die Fassung
einschrauben
Leuchtmittel ist
defekt
Leuchtmittel
tauschen, siehe
Leuchtmittel
einschrauben,
herausschrauben
5. Gerät ggf. reinigen.
Siehe Gerät reinigen.
6. Gerät und alle demontierten Elemente in einen Karton legen und
entsprechend den Vorgaben in den Technischen Daten transportieren
oder lagern. Siehe Technische Daten.
9. Probleme beheben
13
Was müssen Sie tun?
Vor jedem
Einsatz
Bei jedem
Wechsel
Alle Kabel und Stecker auf Beschädigung
prüfen
Bei Beschädigung:
WARNUNG! Stromschlaggefahr und
Brandgefahr durch Kurzschluss
Lassen Sie das Gerät sofort durch eine
Elektrofachkraft reparieren
X
Fassung des Leuchtmittels auf festen Sitz
prüfen
Bei Beschädigung:
WARNUNG! Stromschlaggefahr und
Brandgefahr durch Kurzschluss
Lassen Sie das Gerät sofort durch eine
Elektrofachkraft reparieren
X
10. Gerät instandhalten
10.1 Gerät regelmäßig prüfen und warten
10.2 Reinigen
WARNUNG
Schneid- und Splittergefahr durch zerbrechendes oder später berstendes
Leuchtmittel.
Lassen Sie das Leuchtmittel nicht fallen.
Fassen Sie das Leuchtmittel immer an der Kunststofffassung oder mit
einem sauberen Tuch oder mit sauberen Handschuhen an.
WARNUNG
Stromschlaggefahr
Bringen Sie das Gerät niemals mit Feuchtigkeit oder Wasser in
Berührung.
14
Tageslichtlampe
Daylight 250S
Reinigung
Gehäuse
Leichte und hartnäckige Verschmutzungen mit
trockenem Microfasertuch beseitigen
Leuchtmittel
Mit Staubpinsel oder trockenem, weichem Tuch
abtupfen
HINWEIS: Reinigen Sie das Leuchtmittel nicht mit
Wasser. Bereits geringe Rückstände an dem
Leuchtmittel kann zum Bersten des Leuchtmittels
führen
Ziehen Sie stets den Netzstecker, bevor Sie das Gerät reinigen.
HINWEIS: Verwenden Sie ausschließlich die in der nachfolgenden Tabelle
angegebenen Reinigungsmittel.
10.3 Leuchtmittel tauschen
WARNUNG
Verwenden Sie für dieses Gerät ausschließlich Leuchtmittel, die der
vorgeschriebenen Spezifikation entsprechen.
Siehe Technische Daten.
1. Leuchtmittel herausschrauben, einschrauben.
Siehe Leuchtmittel einschrauben, herausschrauben.
10.4 Feinsicherung tauschen
WARNUNG
Stromschlaggefahr und Brandgefahr durch Kurzschluss
Eine Feinsicherung, die der vorgeschriebenen Spezifikation nicht
entspricht, bietet keinen Schutz bei einer Überlastung des Geräts.
Verwenden Sie für dieses Gerät ausschließlich eine Feinsicherung, die der
vorgeschriebenen Spezifikation entspricht. Siehe Technische Daten.
15
Geräteteil
Bestellnummer
Leuchtmittel (walimex Spiral-Tageslichtlampen 50 W)
16233
HINWEIS:
Im Sicherungshalter liegt eine Reservesicherung für Sie bereit.
2. Gerät ausschalten.
Siehe Gerät einschalten, ausschalten.
3. Stromversorgung unterbrechen:
Netzstecker ziehen.
4. Sicherungshalter öffnen:
Sicherungshalter mit einem kleinen Schraubenzieher vorsichtig etwas
aus dem Einschub stemmen.
5. Sicherungshalter mit der Hand vollständig aus dem Einschub ziehen.
6. Alte Feinsicherung aus der Halterung ziehen.
7. Neue Feinsicherung aus dem Reserveschacht nehmen und mittig in die
Halterung stecken.
8. Sicherungshalter vorsichtig bis zum Anschlag in den Einschub schieben.
11. Zubehör und Optionen
In unserem Webshop finden Sie das optimale Zubehör zu Ihrem Gerät.
12. Ersatzteile
13. Entsorgung und Umweltschutz
Entsorgen Sie das Gerät bitte bei einer der örtlichen Entsorgungsstellen.
Dieser Service ist für Sie kostenlos.
16
Gerät
Stromversorgung
AC 220 - 230 V / 50 Hz
Gewicht
ca. 1,6 kg
Vertikaler Schwenkradius
180 °
Maße (HxBxT)
ca. 19cm x 13 cm x 22 cm
Feinsicherung
3 A
Zubehör
Leuchtmittel, Gebrauchsanleitung
Leuchtmittel
Spiral-Tageslichtlampe
(Energiesparlampe), die
EN 60357 Blatt 3155 erfüllen
1 x 50 W
Farbtemperatur
5400 K
Sockel
E27
Zulässige Betriebsbedingung
-10 °C bis + 40 °C
Lagerbedingungen
Trocken und staubfrei in Karton bei
-20 °C bis +50 °C
14. Technische Daten
17
Loading...
