Page 1
Bedienungsanleitung
DEU
Operating Manual
Mode d‘utilisation
Istruzioni di comando
TALK EnOcean
ENG
FRA
ITA
Modul
Module
Module
Modulo
Page 2
DEU
Willkommen bei Waldmann
Vielen Dank, dass Sie sich für ein Produkt der Marke Waldmann entschieden haben.
Höchste Produktqualität sowie ein kundenfreundlicher Service sind die Basis für den
weltweit expandierenden Erfolg der Waldmann-Produkte.
Falls Sie unseren Service in Anspruch nehmen möchten, ist unser Service-Team für Sie
erreichbar:
Ihr Waldmann-Team
ENG
Welcome to Waldmann
Thank you for having purchased a product of the Waldmann brand. Highest product
quality and a customer-friendly service are the basis for the successful distribution of
Waldmann products throughout the world.
If you want to make use of our service, our service team can be reached at:
Your Waldmann team
FRA
Bienvenue a Waldmann
Nous aimerions vous remercier d‘avoir choisi un produit de la marque Waldmann.
Une qualité de produit élevée ainsi qu‘un service convivial pour le client sont la base du
succès mondial grandissant des produits Waldmann.
En cas de besoin, contacter notre équipe du service après-vente :
Votre équipe Waldmann
2
Page 3
ITA
Benvenuto a Waldmann
La ringraziamo per aver acquistato un prodotto Waldmann. Il successo crescente dei
prodotti Waldmann in tutto il mondo si basa sull‘eccellente qualità dei nostri prodotti ed
il nostro servizio orientato ai clienti.
Nel caso in cui si desideri prendere contatto con il nostro servizio di assistenza, il nostro
team di assistenza è reperibile ai seguenti recapiti:
Il Suo team Waldmann
DEU
ENG
FRA
ITA
Inhaltsverzeichnis ............................................................................................4
Table of Contents ..........................................................................................30
Sommaire ......................................................................................................56
Indice ..............................................................................................................82
3
Page 4
DEU
Inhaltsverzeichnis
1. Zu Ihrer Sicherheit ...............................................................................................6
1.1 Bestimmungsgemäßer Gebrauch ...............................................................6
1.2 Sicherheitshinweise ....................................................................................6
1.3 Warnstufen im Dokument ...........................................................................6
2. Produktübersicht ..................................................................................................7
3. Funktionen ...........................................................................................................7
3.1 LUM CONNECT TALK .................................................................................7
3.2 Beleuchtungsniveaus ..................................................................................8
3.3 Externe Sender ...........................................................................................8
3.4 Externe Empfänger .....................................................................................8
3.5 Repeater-Funktion .......................................................................................8
4. Modul installieren ................................................................................................9
5. Montieren ........................................................................................................... 10
5.1 Modul montieren bei einer LAVIGO- oder LAVIGO VTL-Stehleuchte ......... 10
5.2 Modul montieren bei einer ATARO-Stehleuchte ....................................... 11
5.3 Modul montieren bei einer TYCOON-Stehleuchte ..................................... 11
6. Anschließen .......................................................................................................12
6.1 Modul anschließen an eine LAVIGO- oder LAVIGO VTL-Leuchte ............... 12
6.2 Modul anschließen an eine ATARO- oder TYCOON-Leuchte ..................... 13
7. Schwarmsteuerung konfigurieren.................................................................... 14
7.1 Schwarmsteuerung | Bereiche und Gruppen ............................................. 14
7.2 Schwarmsteuerung konfigurieren | Über die LIGHT ADMIN App ..............16
7.3 Schwarmsteuerung konfigurieren | Am Modul .......................................... 17
7.4 Schwarmsteuerung deaktivieren ............................................................... 18
8. Arbeitsbeleuchtung einstellen ..........................................................................18
8.1 Arbeitsbeleuchtung einstellen | Über die LIGHT ADMIN App ...................18
8.2 Arbeitsbeleuchtung einstellen | Am Modul ............................................... 18
9. Grundbeleuchtung einstellen ........................................................................... 19
9.1 Grundbeleuchtung einstellen | Über die LIGHT ADMIN App ..................... 19
9.2 Grundbeleuchtung einstellen | Am Modul ................................................. 19
10. Externe Sender anbinden .................................................................................20
10.1 Funksender ein- und auslernen .................................................................20
10.2 Leuchte bedienen mit einem 2-Kanal-Funksender ....................................21
10.3 Leuchte bedienen mit einem 4-Kanal-Funksender ....................................22
11. Externe Empfänger anbinden ...........................................................................22
11.1 Externe Empfänger einlernen ...................................................................22
11.2 Betriebszustand der externen Funktion anzeigen .....................................22
11.3 Externe Funktion aktivieren und deaktivieren ...........................................23
4
Page 5
DEU
11.4 Externe Funktion einstellen .......................................................................23
12. Repeater-Funktion aktivieren ............................................................................ 26
13. Reset durchführen .............................................................................................27
14. Was tun wenn? ..................................................................................................28
15. Entsorgen ........................................................................................................... 29
16. Technische Daten ............................................................................................... 30
16.1 Kompatibilität ............................................................................................30
16.2 Zulässige Temperaturen ............................................................................30
16.3 Elektrische Werte ......................................................................................30
16.4 Funkdaten ..................................................................................................30
16.5 Klassifizierung ...........................................................................................30
16.6 Symbole .................................................................................................... 30
16.7 Konformität und Zulassungen ...................................................................31
17. Eigene Notizen ...................................................................................................31
5
Page 6
DEU
Zu Ihrer Sicherheit
1. Zu Ihrer Sicherheit
Diese Bedienungsanleitung beschreibt
die Installation und Bedienung des TALK
EnOcean Moduls mit einer WaldmannLeuchte.
Die Bedienungsanleitung ersetzt nicht die
Gebrauchsanweisung der Leuchte.
X Lesen und beachten Sie die Gebrauchs-
anweisung und die darin enthaltenen
Sicherheits- und Warnhinweise.
1.1 Bestimmungsgemäßer
Gebrauch
Das Modul ist dafür bestimmt, WaldmannLeuchten mit POWER Steuerungen über
Funk miteinander zu verbinden. Dadurch
können die Leuchten untereinander kommunizieren und Licht inseln vermieden
werden.
Das Modul ist außerdem dafür bestimmt,
Waldmann-Leuchten mit POWER Steuerungen drahtlos zu bedienen und Schaltzustände an geeignete externe Empfänger
weiterzugeben.
1.2 Sicherheitshinweise
Gefahr durch elektrischen Strom
Unsachgemäßer Betrieb und fehlerhaftes
Arbeiten an der Leuchte können zu Verletzungen und Sachschäden führen.
X Leuchte vor Arbeiten an der Leuchte
von der Stromversorgung trennen.
X Montage und Anschluss nur von einer
ausgebildeten Elektro-Fachkraft durchführen lassen.
X Beschädigte Anschlussleitung sofort
von der Stromversorgung trennen und
durch eine Leitung ersetzen, die Sie nur
vom Hersteller beziehen können.
Gefahr durch ungeeignete Ersatzteile
Ungeeignete Ersatzteile können zu Verletzungen und Sachschäden führen.
X Nur vom Hersteller freigegebene Ersatz-
teile verwenden.
1.3 Warnstufen im Dokument
GEFAHR
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen unmittelbar zu Tod oder
schweren Verletzungen führen.
WARNUNG
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen zu Tod oder schweren
Verletzungen führen können.
VORSICHT
Warnung vor Gefahren, die bei Missachtung der Maßnahmen zu Verletzungen
führen können.
ACHTUNG
Warnung vor Gefahren, die bei Missachtung der Maßnahmen zu Sachschäden
führen können.
6
Page 7
Produktübersicht
DEU

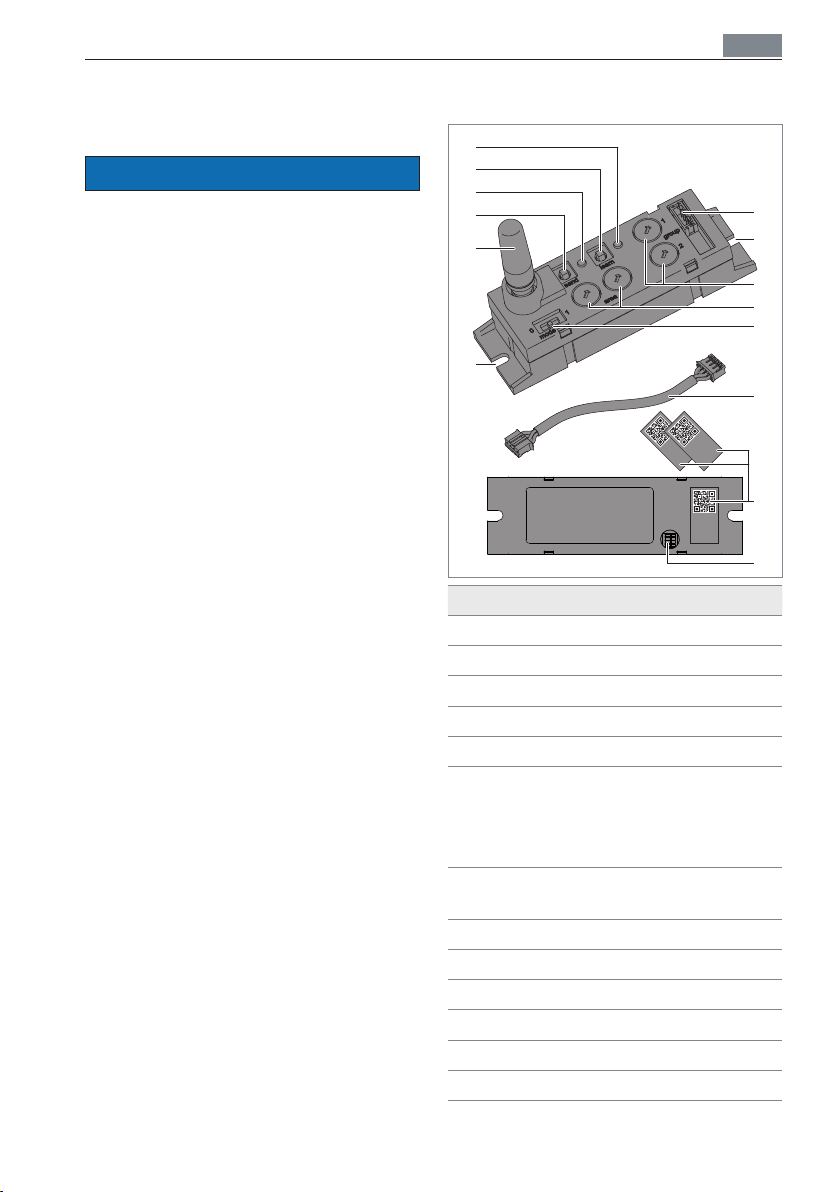

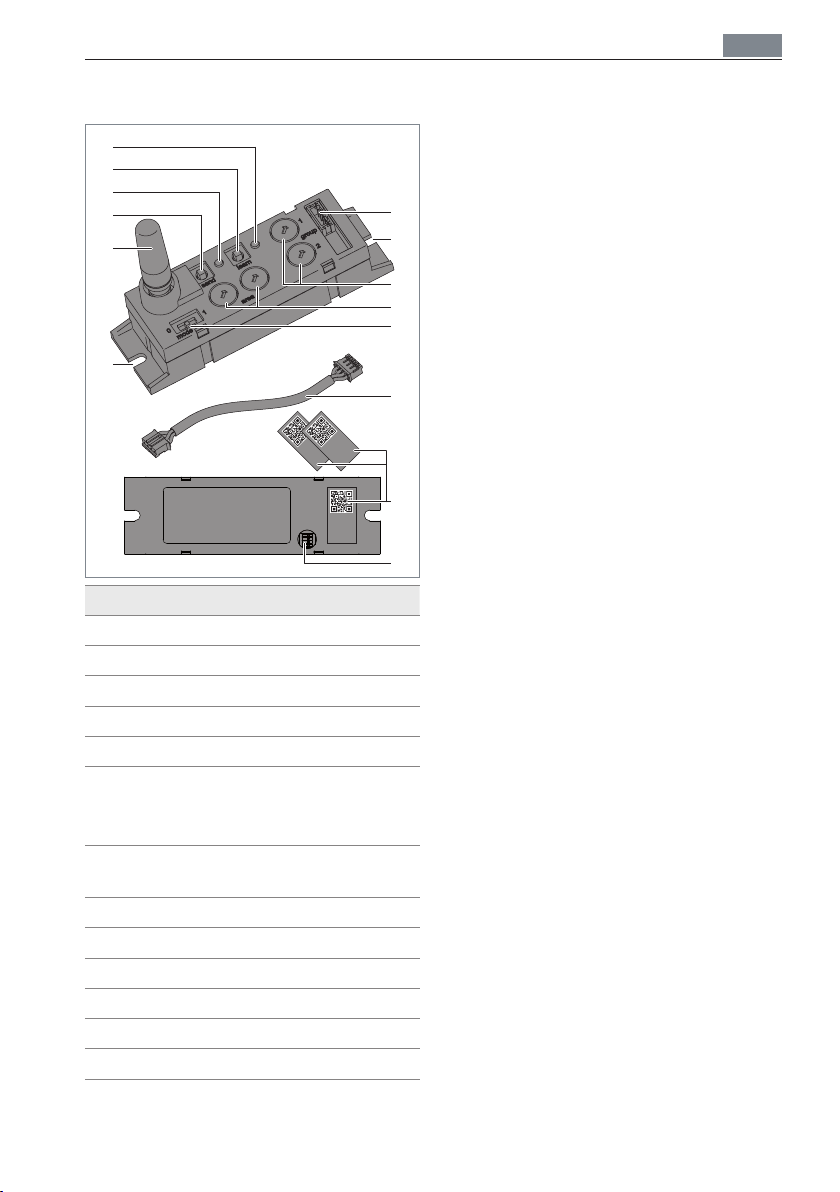

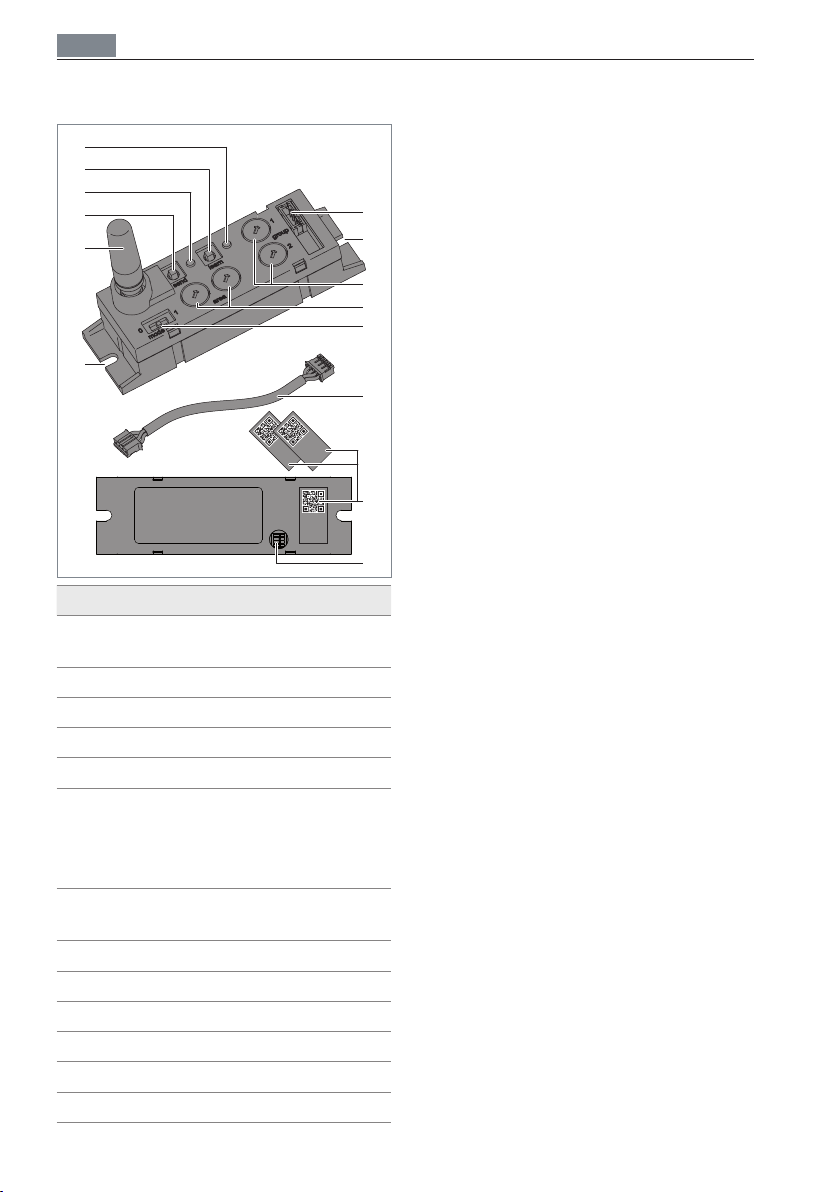

2. Produktübersicht
M
L
K
J
I
B
0XYZ1XYZ
0XYZ1XYZ
ID-Adresse
0XYZ1XYZ
ID-Adresse
Nr. Bezeichnung
A
Schnittstelle „Modul-Steuerung“
B
Montageösen
C
Drehcodierschalter „group“
D
Drehcodierschalter „area“
E
Schiebeschalter „mode“
F
Verbindungsleitung
HINWEIS: Im Lieferumfang sind
mehrere Verbindungsleitungen in
verschiedenen Längen enthalten.
G
EnOcean-ID zur Information
und Dokumentation
H
DIP-Schalter
I
Antenne
J
Taste „send“
K
LED „send“
L
Taste „learn“
M
LED „learn“
Tab. 1: Produktübersicht TALK EnOcean Modul.
A
B
C
D
E
F
ID-Adresse
G
H
3. Funktionen
In diesem Kapitel erhalten Sie einen Überblick über die Funktionen des Moduls.
Wenn Sie mehr über smarte Beleuchtung
mit LUM CONNECT erfahren möchten,
besuchen Sie uns auf: www.lumconnect.de.

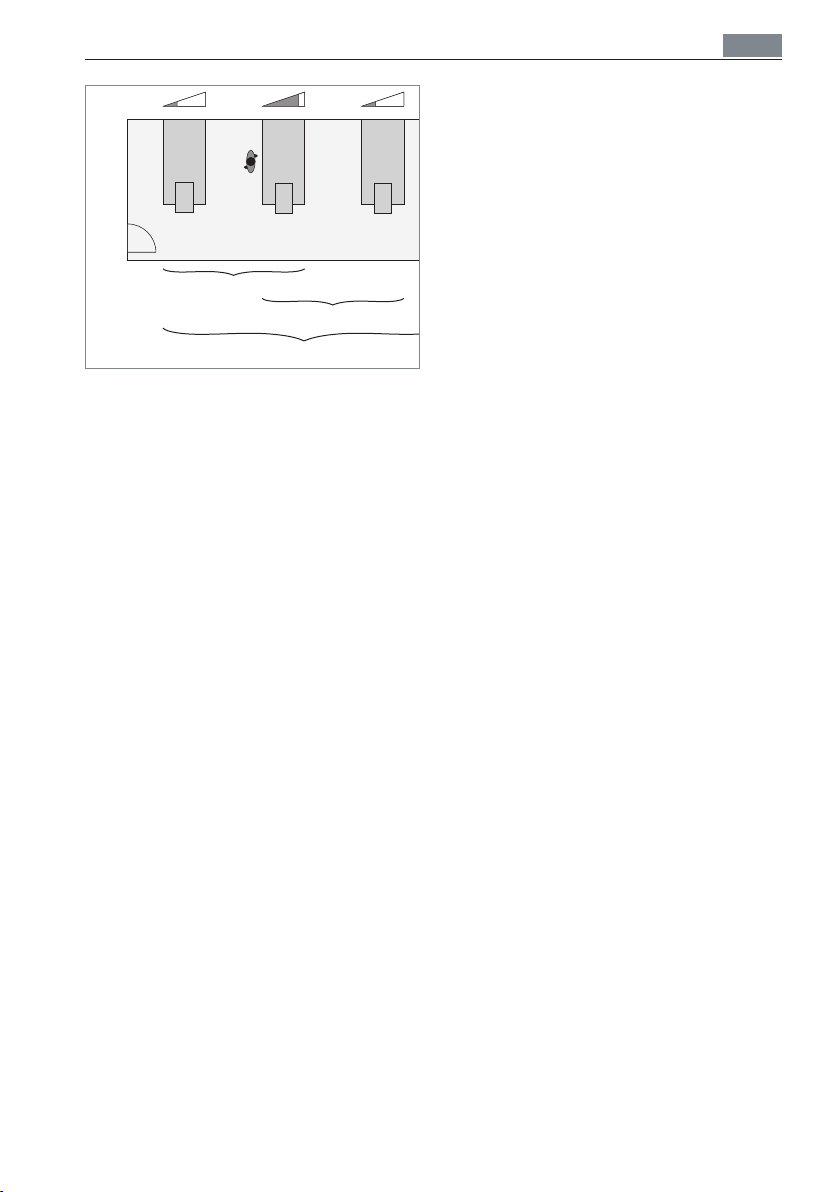

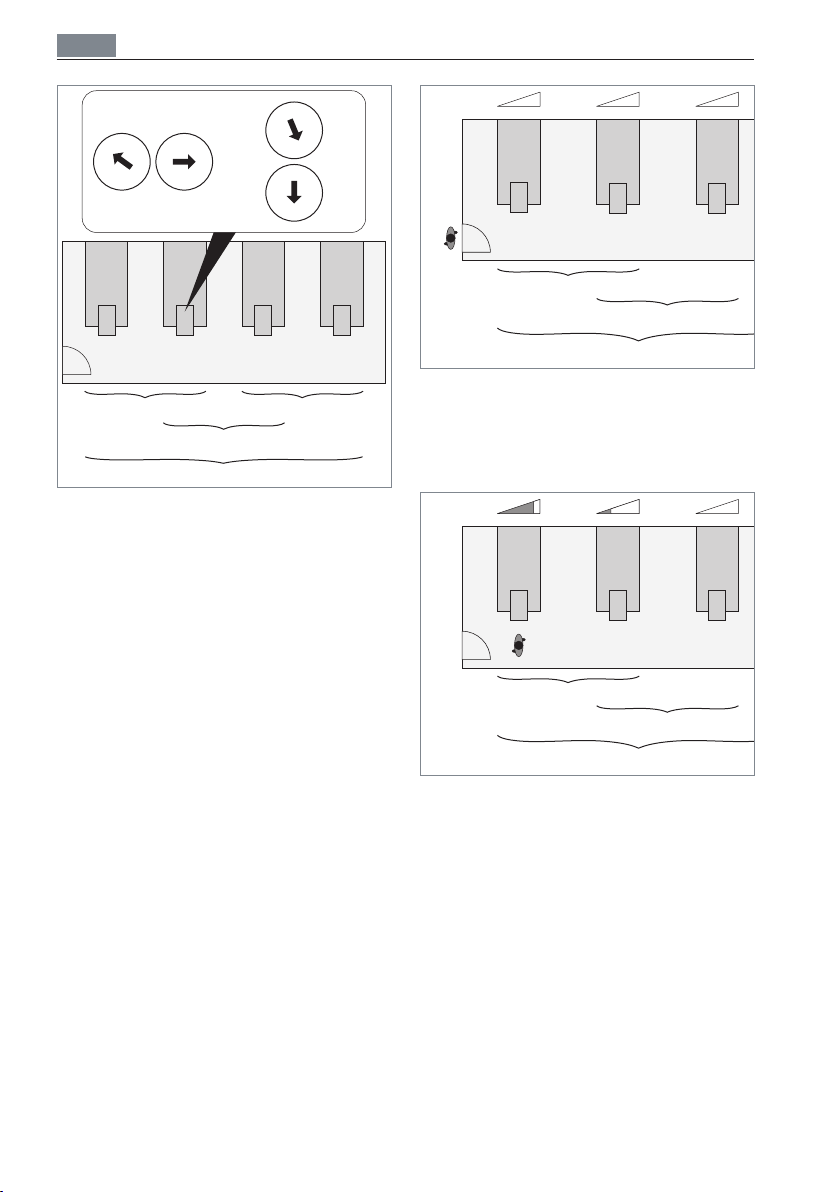

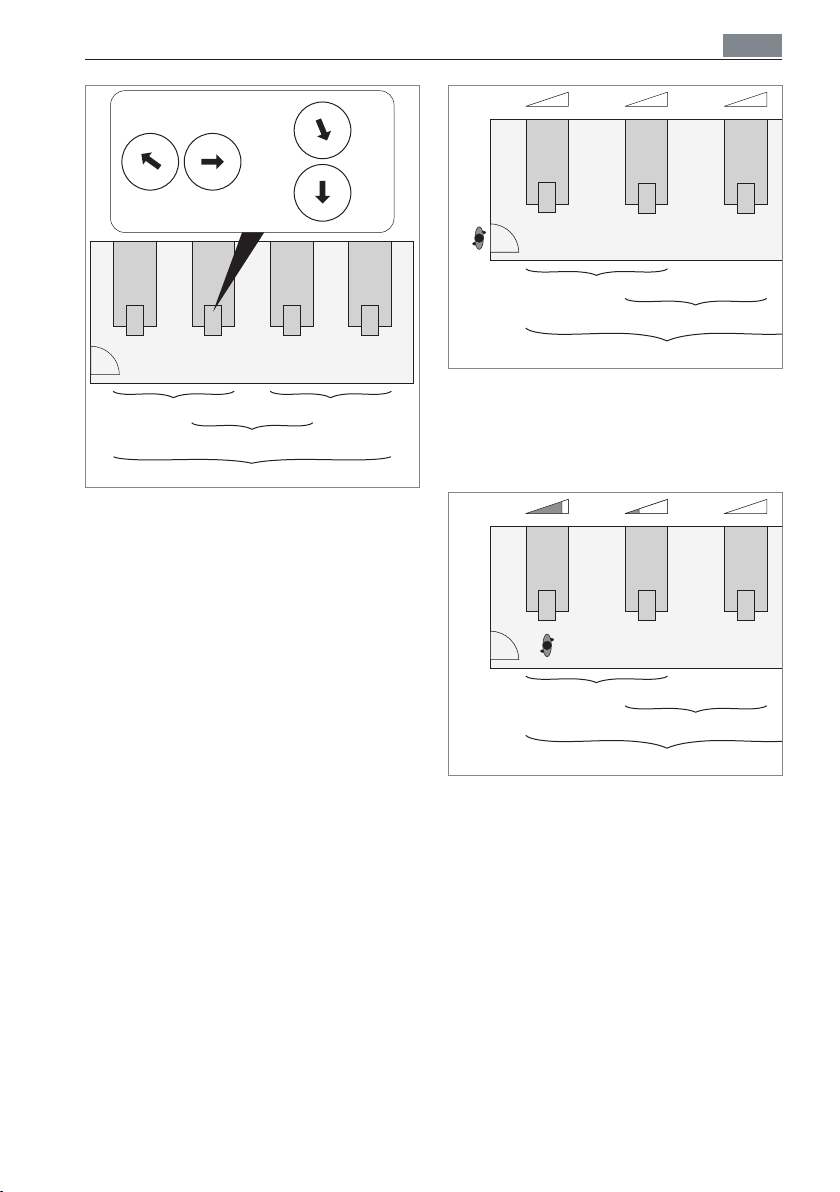

3.1 LUM CONNECT TALK

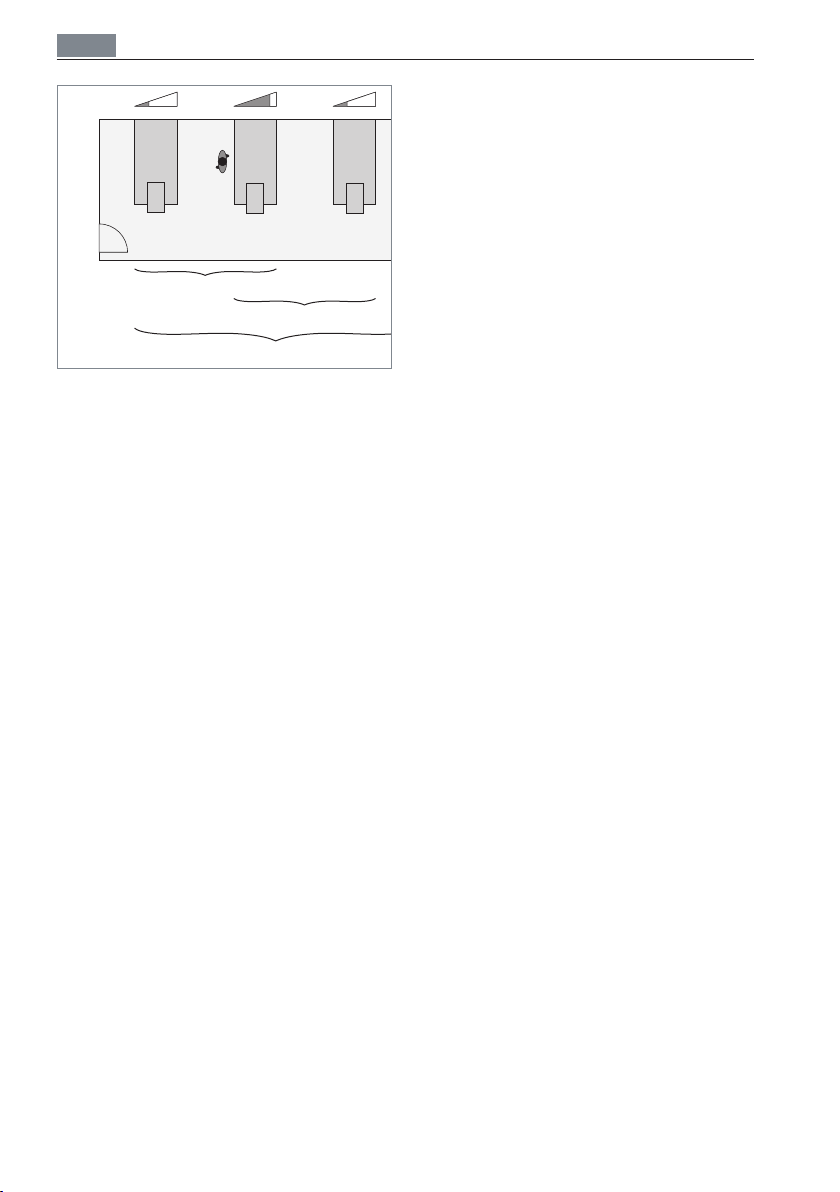

Wechselnde Anwesenheitssituationen von
Mitarbeitern in Büros mit präsenz- und
tageslichtabhängig geregelten Leuchten
lassen sogenannte Lichtinseln entstehen:
Der eigene Schreibtisch ist erhellt, während der Rest des Raumes unbeleuchtet ist.
Das TALK Modul lässt Leuchten miteinander kommunizieren. Lichtinseln gehören
damit der Vergangenheit an.
Dazu werden Leuchten über das Modul
verschiedenen Bereichen und Gruppen
zugeteilt. Alternativ kann eine automatische Gruppierung der Leuchten über das
Modul erfolgen. Registriert die Leuchte
einer Gruppe Präsenz, meldet sie die Information an die restlichen Gruppenmitglieder.
Diese beleuchten dann die unmittelbare
Büroumgebung auf einem angenehmen
Grundniveau.
Bei Bedarf können Sie die Schwarmsteuerung an Ihre Bedürfnisse anpassen. Die
Konfiguration kann mit der LIGHT ADMIN
App oder direkt an den Modulen der Leuchten durchgeführt werden.
7
Page 8
DEU
Funktionen

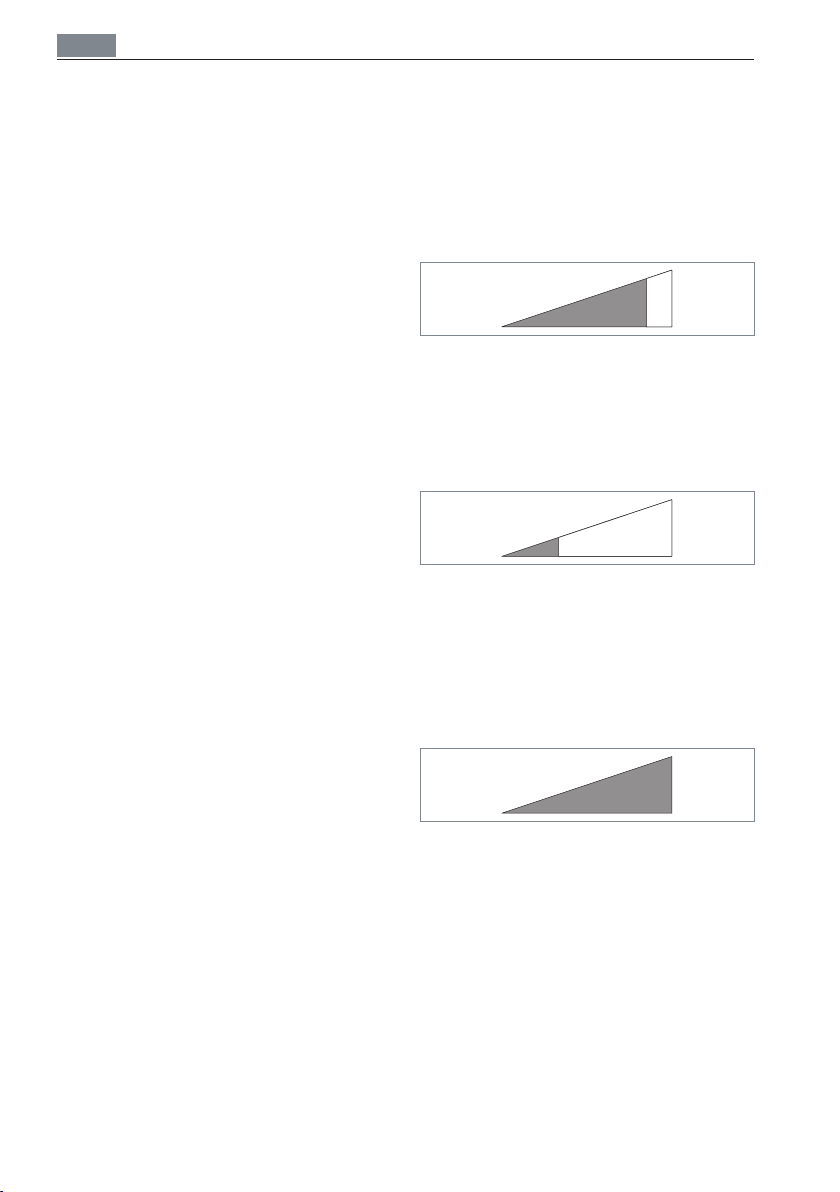

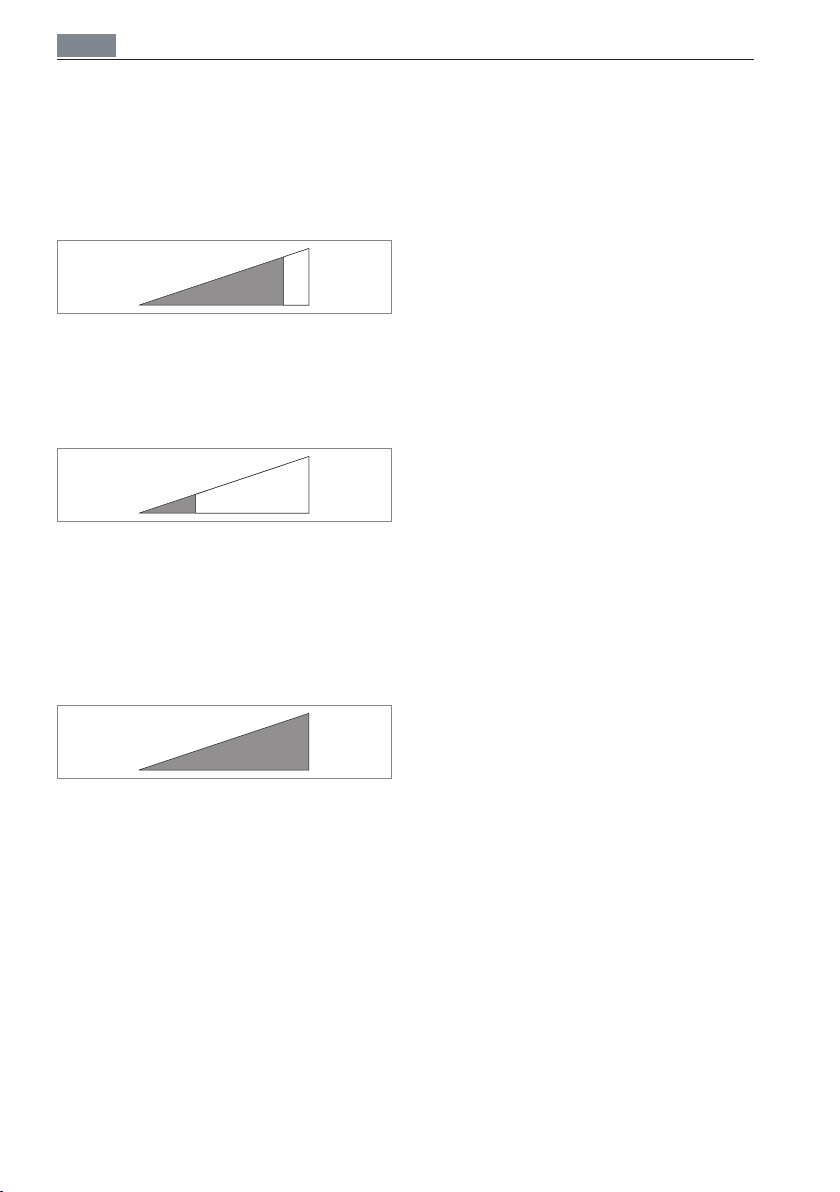

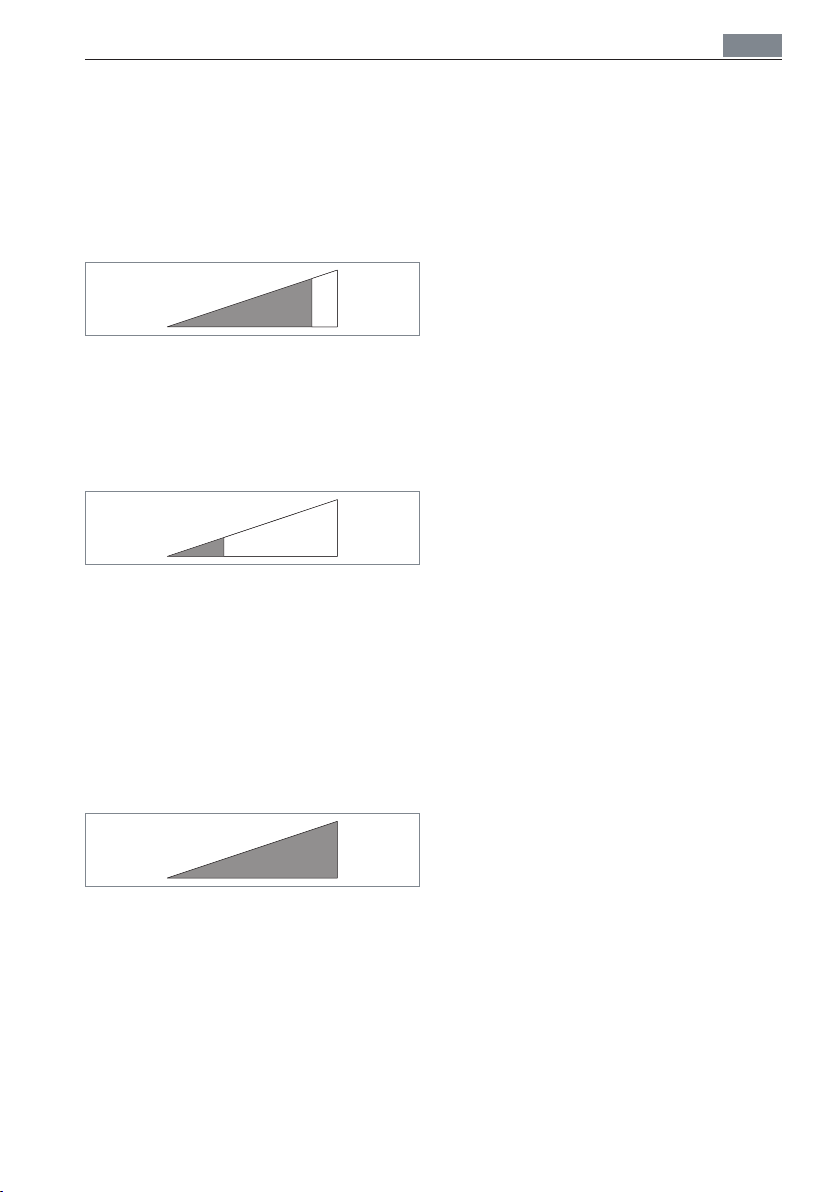

3.2 Beleuchtungsniveaus
Die Beleuchtungsniveaus sind bereits im
Auslieferungszustand optimal eingestellt.
Bei Bedarf können Sie die Arbeitsbeleuchtung und die Grundbeleuchtung an Ihre
Bedürfnisse anpassen.
Arbeitsbeleuchtung
0 %
Individuell einstellbares Beleuchtungsniveau, bei dem eine Leuchte eine Lichtmenge abstrahlt, die ein angenehmes
Arbeiten im Bereich der Leuchte gestattet.
Grundbeleuchtung
0 %
Abgesenktes Beleuchtungsniveau, bei dem
eine Leuchte eine geringere Lichtmenge
abstrahlt.
Im Auslieferungszustand beträgt die maximale Leistungsaufnahme der Leuchte in
der Grundbeleuchtung ca. 30% der maximalen Leistungsaufnahme der Leuchte.
Servicebeleuchtung
100 %
100 %
das Modul und die damit verbundenen Leuchten über die externen Sender
bedient werden.
3.4 Externe Empfänger
Mit dieser Funktion können externe
EnOcean-Empfänger, wie zum Beispiel
Schaltempfänger oder Gateways zur
Gebäudeautomation eingelernt werden.
Somit können externe Empfänger Schaltinformationen der Leuchte über das Modul
empfangen.
3.5 Repeater-Funktion
Mit dieser Funktion kann das Modul als
Repeater verwendet werden.
0 %
Beleuchtungsniveau, bei dem alle verbundenen Leuchten mit voller Leistung betrieben werden. Die Sensoren der Leuchten
sind ausgeschaltet.
Die Servicebeleuchtung wird über externe
Sender aktiviert und nach ungefähr einer
Stunde automatisch deaktiviert.
100 %
3.3 Externe Sender
Mit dieser Funktion können externe
EnOcean-Sender, wie zum Beispiel Wandsender eingelernt werden. Somit können
8
Page 9
Modul installieren
DEU
4. Modul installieren
In diesem Kapitel erfahren Sie, welche Möglichkeiten Sie haben, das Modul zu verwenden und zu konfigurieren.
1. Schritt: Schwarmsteuerung konfigurieren
Wenn Sie die Schwarmsteuerung nach Ihren Bedürfnissen konfigurieren möchten,
haben Sie zwei Möglichkeiten:
X Konfigurieren Sie die Schwarmsteuerung über die LIGHT ADMIN App, siehe
Kapitel 7.2 „Schwarmsteuerung konfigurieren | Über die LIGHT ADMIN App“,
Seite 16.
oder
X Konfigurieren Sie die Schwarmsteuerung direkt am Modul, siehe Kapitel 7.3
„Schwarmsteuerung konfigurieren | Am Modul“, Seite 17.
2. Schritt: Einstellung für externe Empfänger prüfen

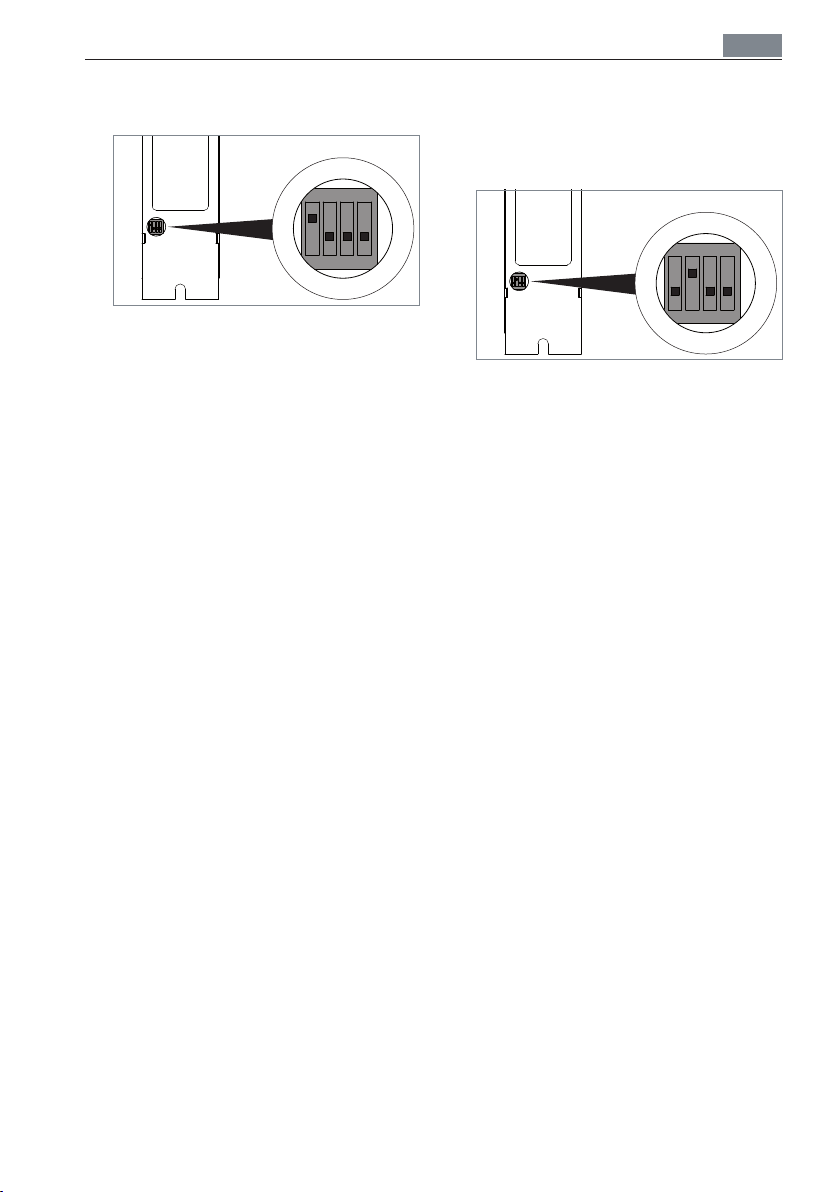

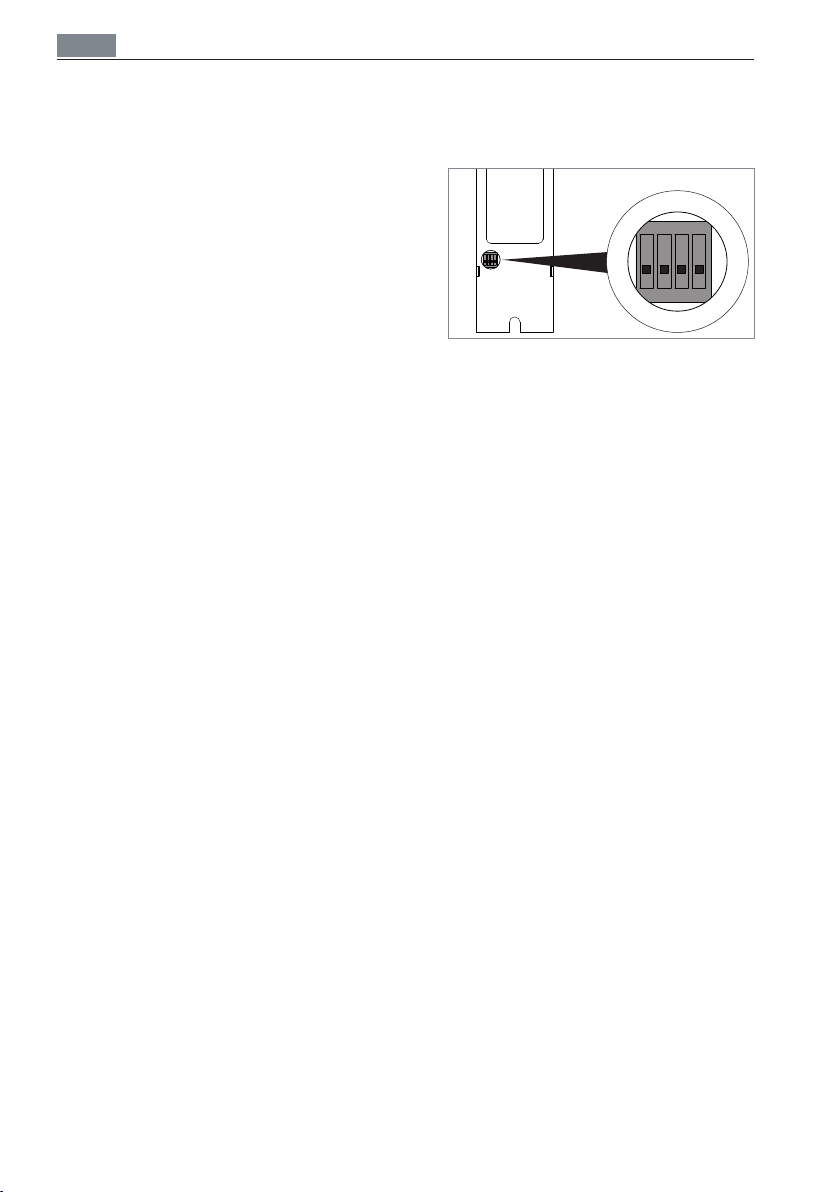

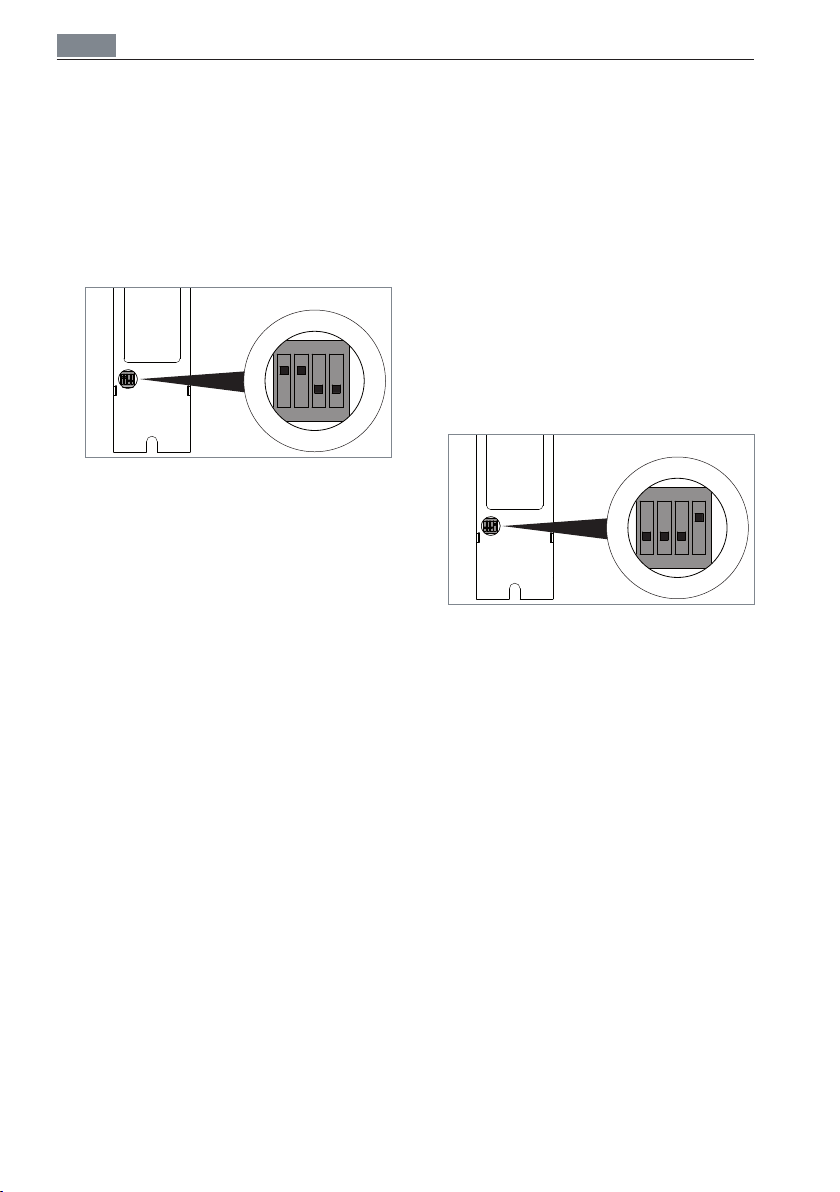

X Wenn Sie später externe EnOcean-Empfänger an das Modul anbinden möch-
ten: Prüfen Sie, ob Sie die Einstellung des DIP-Schalters auf der Rückseite des
Moduls vor der Montage ändern möchten, siehe Kapitel 11.4 „Externe Funktion
einstellen“, Seite 23.
3. Schritt: Modul montieren
X Montieren Sie das Modul, siehe Kapitel 5 „Montieren“, Seite 10.
4. Schritt: Modul anschließen
X Schließen Sie das Modul an, siehe Kapitel 6 „Anschließen“, Seite 12.
9
Page 10
DEU
5. Montieren
WARNUNG
Verletzungsgefahr durch Stromschlag.
X Leuchte von der Stromversorgung
trennen.
5.1 Modul montieren bei einer
LAVIGO- oder LAVIGO VTLStehleuchte
HINWEIS: Wenn das Modul bereits werk-
seitig montiert ist, können Sie direkt damit
beginnen, die Schwarmsteuerung zu konfigurieren, siehe Kapitel 7 „Schwarmsteuerung
konfigurieren“, Seite 14. Ein montiertes
Modul erkennen Sie daran, dass ein Stück
der Antenne oben aus dem Leuchtenkopf
herausragt.
A
B

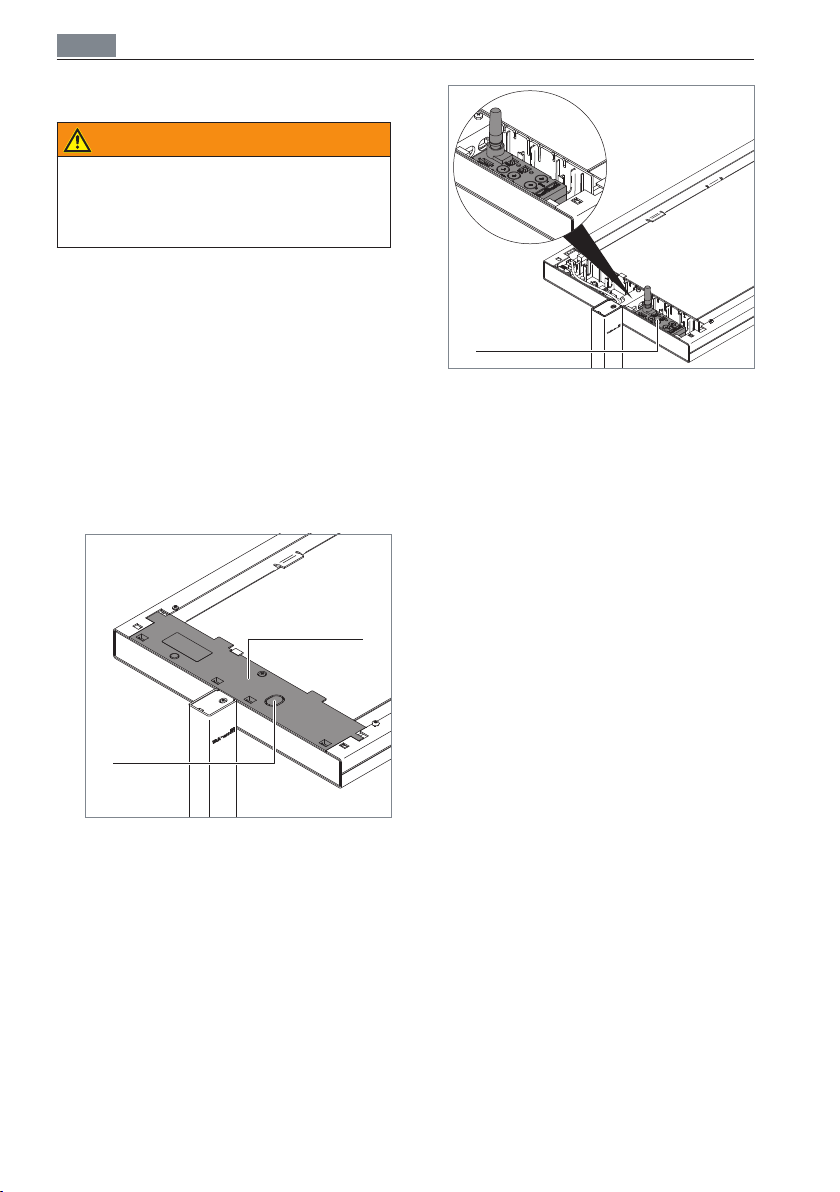

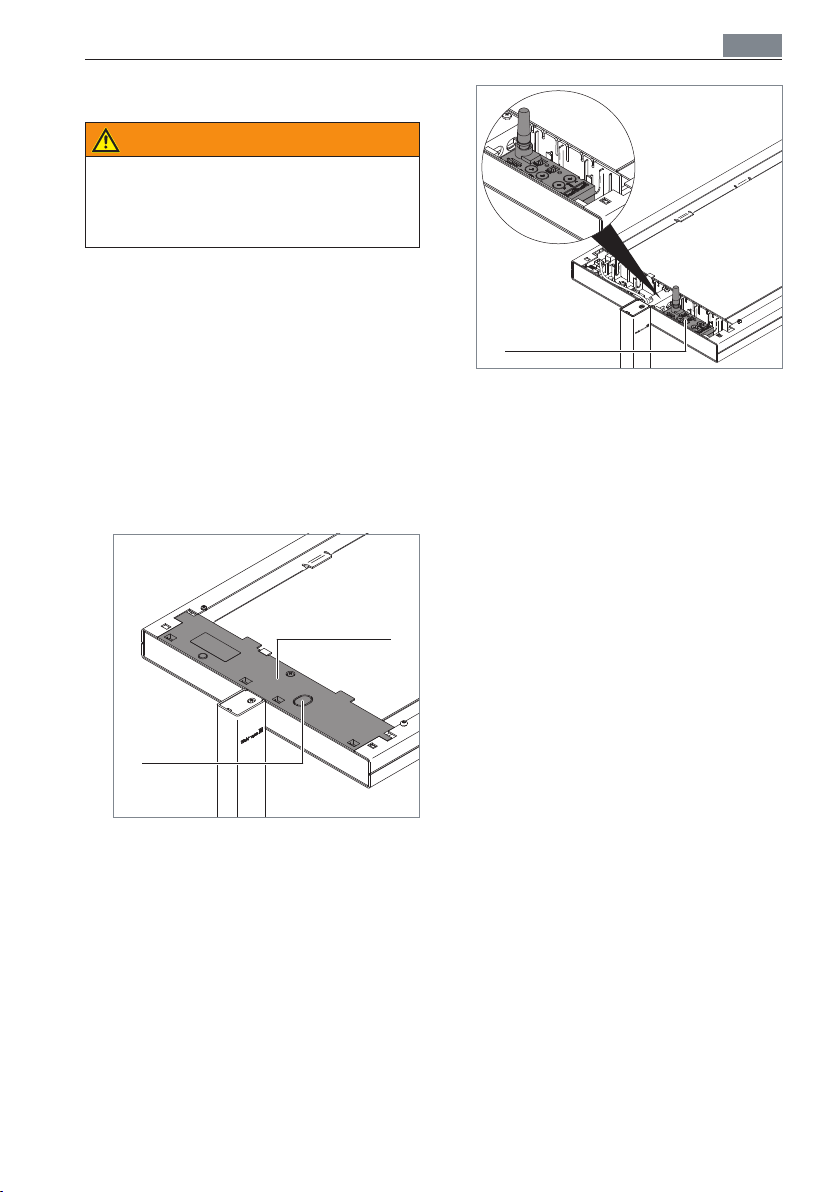

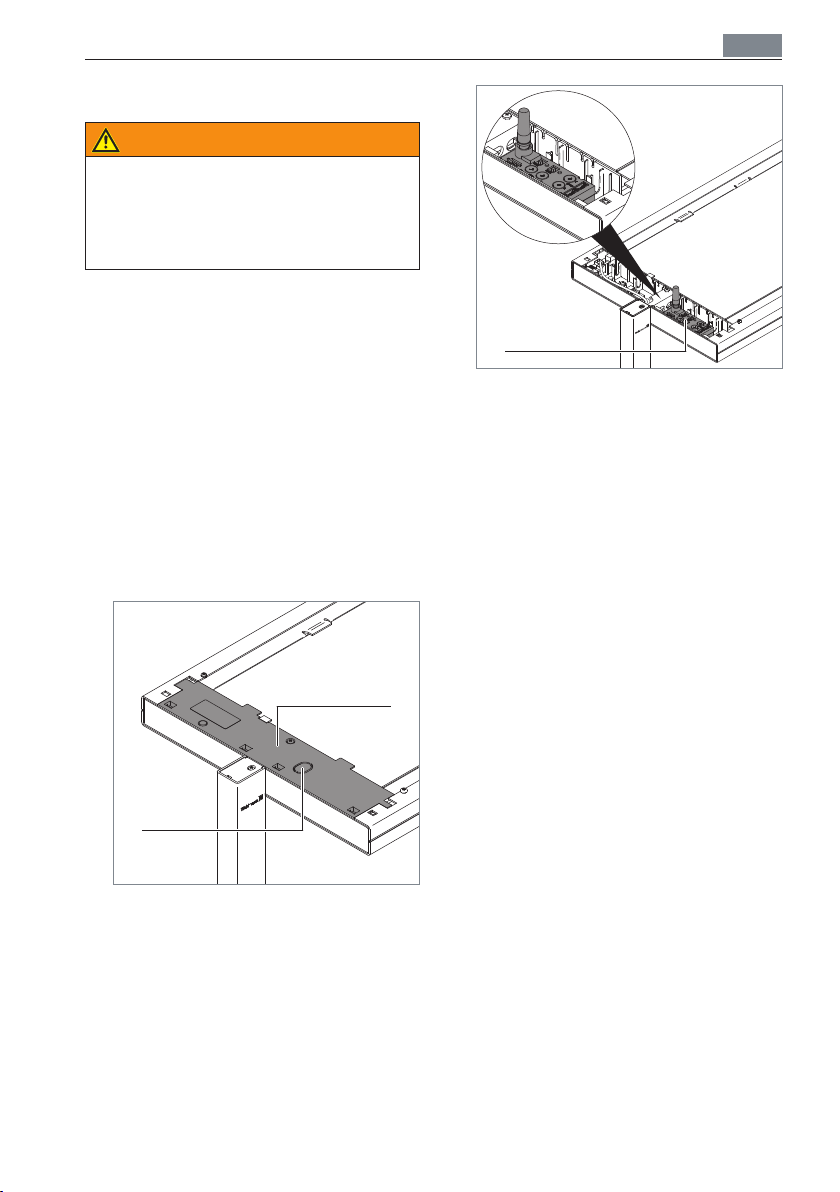

Fig. 1: Abdeckung entfernen.
X Entfernen Sie die Abdeckung A.
X Um ein Loch für die Antenne des Moduls
zu erhalten, brechen Sie das Plättchen B
aus der Abdeckung heraus.
X Bei LAVIGO VTL: Lösen Sie die
Schraube, mit der das TIME Modul
montiert ist.
Montieren
C
Fig. 2: Modul in einem LAVIGO-Leuchtenkopf.
HINWEIS: Achten Sie beim Montieren des Moduls auf die Position der
Antenne, da sonst die Abdeckung am
Leuchtenkopf nicht mehr korrekt montiert werden kann.
X Setzen Sie das Modul C in den freien
Bereich im Leuchtenkopf, siehe Fig. 2.
Bei LAVIGO VTL: Schieben Sie dabei
die Lasche am TALK Modul unter die
Lasche des TIME Moduls.
X Befestigen Sie das Modul mit den
mitgelieferten kurzen Schrauben.
Bei LAVIGO VTL: Verwenden Sie auf
einer Seite des Moduls die mitgelieferte lange Schraube und schrauben
Sie damit die beiden Module TALK und
TIME fest.
X Montieren Sie die Abdeckung am
Leuchtenkopf. Führen Sie dabei die
Antenne des Moduls durch das Loch
in der Abdeckung.
10
Page 11
Montieren
DEU
5.2 Modul montieren bei einer
ATARO-Stehleuchte
X Entfernen Sie die Abdeckung in der
Mitte der Leuchtenkopf-Oberseite.

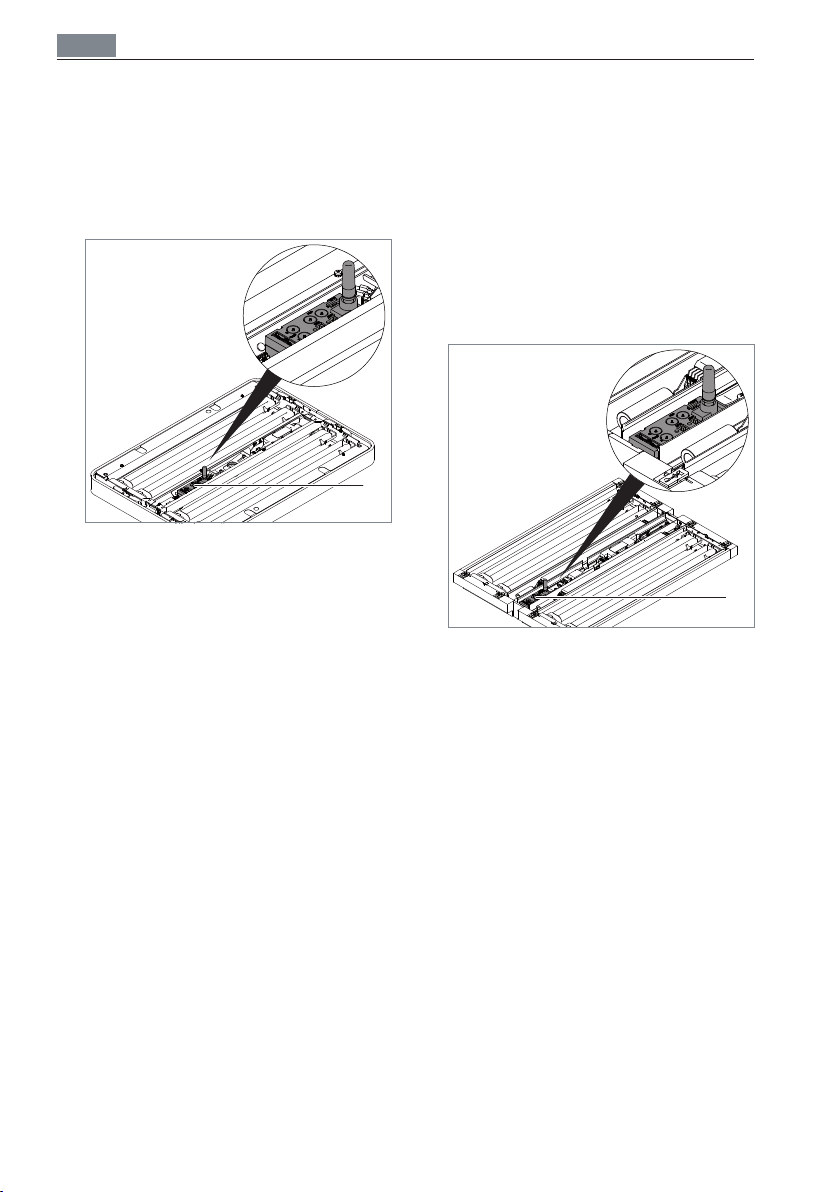

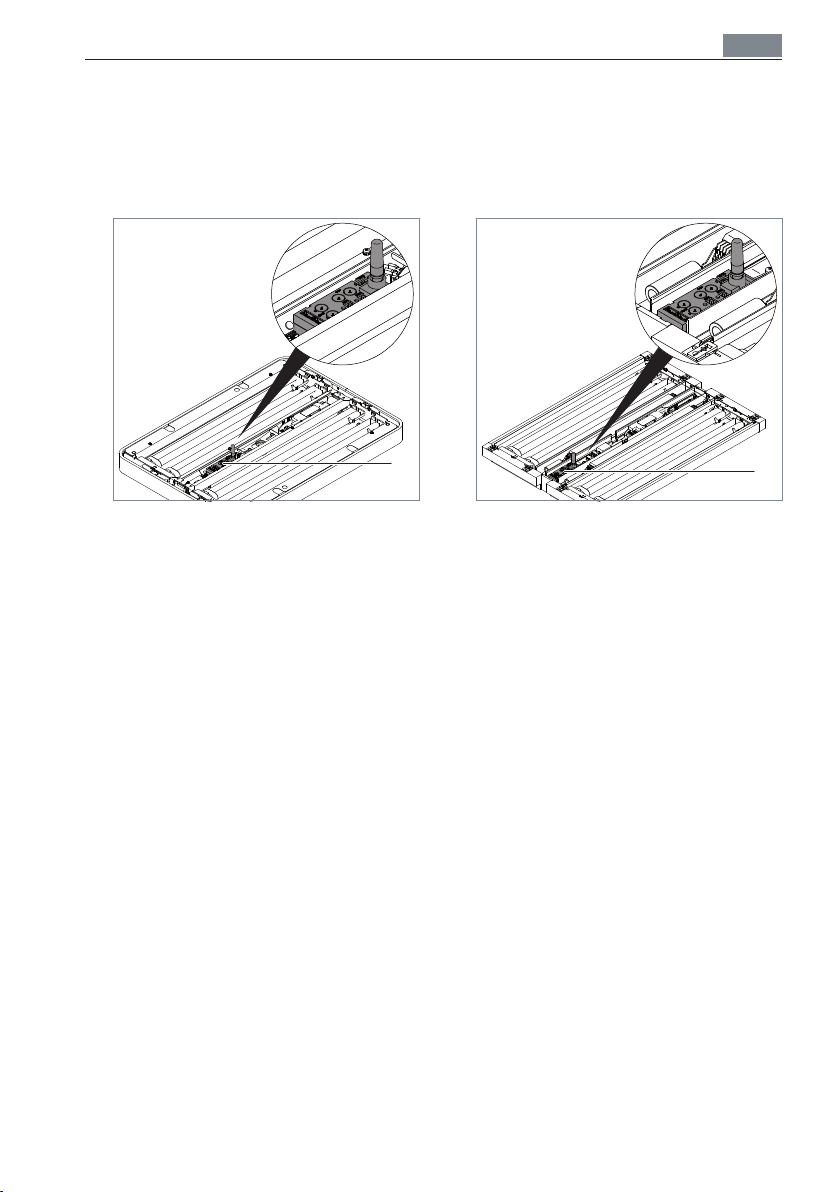

Fig. 3: Modul in einem ATARO-Leuchtenkopf.
HINWEIS: Achten Sie beim Montieren des Moduls auf die Position der
Antenne, da sonst die Abdeckung am
Leuchtenkopf nicht mehr korrekt montiert werden kann.
X Bei Leuchten mit HFMD-Sensor: Lösen
Sie die Leitung der Funktionserde im
Mittelträger des Leuchtenkopfs.
X Setzen Sie das Modul A in den freien
Bereich im Mittelträger des Leuchtenkopfs, siehe Fig. 3.
X Befestigen Sie das Modul mit den
mitgelieferten kurzen Schrauben. Bei
Leuchten mit HFMD-Sensor: Verwenden Sie auf einer Seite des Moduls die
mitgelieferte lange Schraube und klemmen Sie damit das Modul und die Leitung der Funktionserde fest.
X Montieren Sie die Abdeckung am
Leuchtenkopf. Führen Sie dabei die
Antenne des Moduls durch das Loch
in der Abdeckung.
5.3 Modul montieren bei einer
TYCOON-Stehleuchte
X Entfernen Sie die Abdeckung in der
Mitte der Leuchtenkopf-Oberseite.
A
Fig. 4: Modul in einem TYCOON-Leuchtenkopf.
HINWEIS: Achten Sie beim Montieren des Moduls auf die Position der
Antenne, da sonst die Abdeckung am
Leuchtenkopf nicht mehr korrekt montiert werden kann.
X Setzen Sie das Modul A in den freien
Bereich im Mittelträger des Leuchtenkopfs, siehe Fig. 4.
X Befestigen Sie das Modul mit den mit-
gelieferten kurzen Schrauben.
X Montieren Sie die Abdeckung am
Leuchtenkopf. Führen Sie dabei die
Antenne des Moduls durch das Loch
in der Abdeckung.
A
11
Page 12
DEU
6. Anschließen
6.1 Modul anschließen an eine
LAVIGO- oder LAVIGO VTLLeuchte
Beim Anschließen des Moduls an die
Leuchte beginnen alle Leuchten, bei denen
ein Modul angeschlossen ist, automatisch
untereinander zu kommunizieren.
HINWEIS: Im Lieferumfang sind mehrere
Verbindungsleitungen in verschiedenen
Längen enthalten. Verwenden Sie die kürzeste Verbindungsleitung, die bei Ihrem
Leuchtenmodell möglich ist.

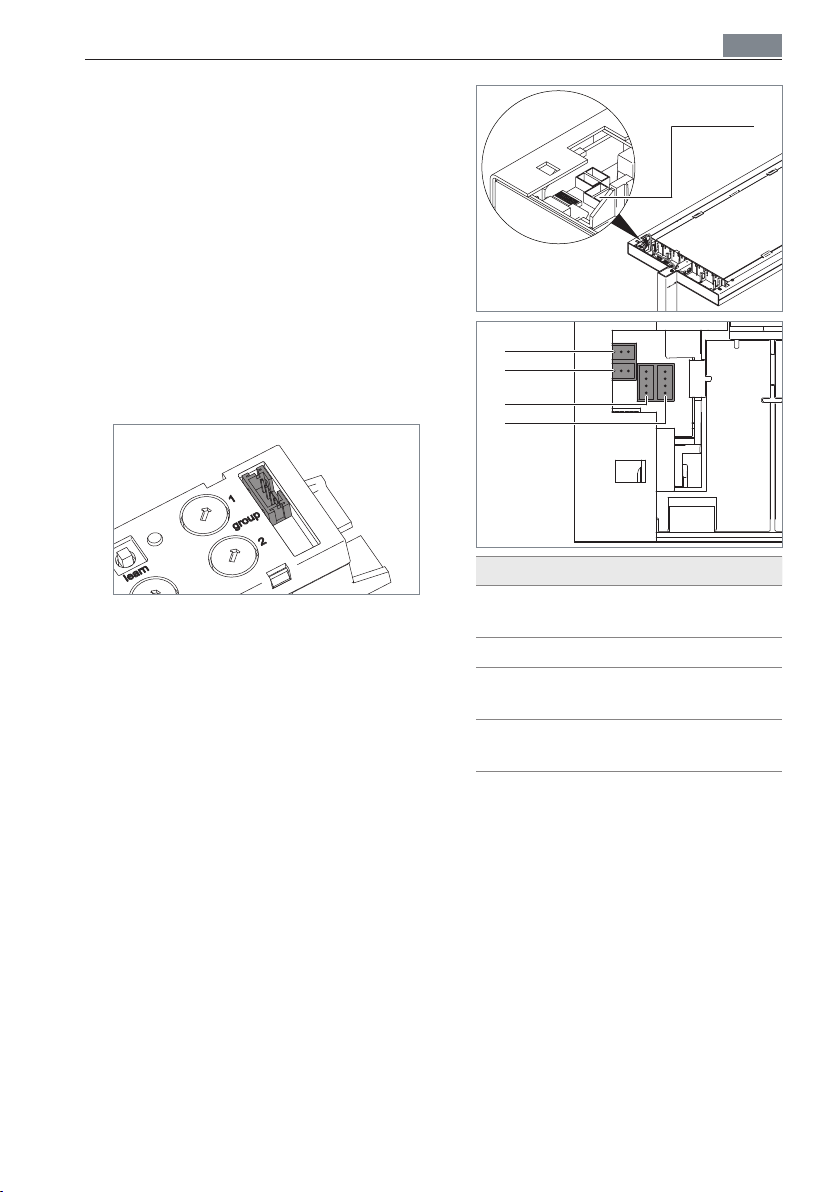

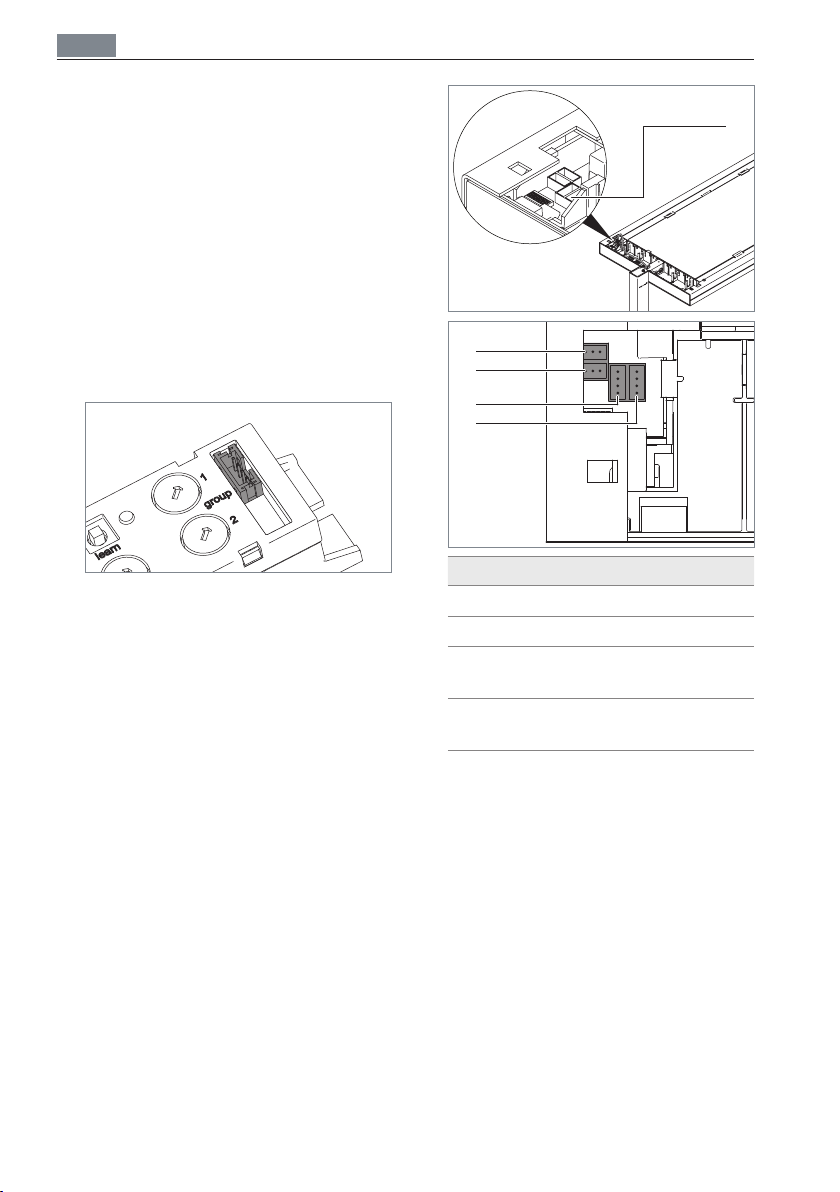

Fig. 5: Schnittstelle Modul-Steuerung.
X Schließen Sie das eine Ende der Ver-
bindungsleitung an der Schnittstelle
„Modul-Steuerung“ am Modul an,
siehe Fig. 5.
Anschließen
4
1
2
3
4
Nr. Bezeichnung
1
Tastm. (Bedienelement)
2
HFMD Sensor, PIR Sensor
3
TIME Modul
(LUM CONNECT VTL)
4
TALK Modul, KNX/LON Modul
Tab. 2: Belegung der Buchsen.
X Schließen Sie das andere Ende der Ver-
bindungsleitung an der Schnittstelle 4
„TALK Modul, KNX/LON Modul“ an der
Leuchten steuerung im Leuchtenkopf
an, siehe Tab. 2.
12
Page 13
Anschließen
6.2 Modul anschließen an eine
ATARO- oder TYCOONLeuchte
Beim Anschließen des Moduls an die
Leuchte werden automatisch verschiedene Voreinstellungen vom Modul an die
Leuchte übertragen, wie zum Beispiel die
Beleuchtungsniveaus. Außerdem beginnen
alle Leuchten, bei denen ein Modul angeschlossen ist, automatisch untereinander
zu kommunizieren.
HINWEISE:
Die Voreinstellungen werden nur beim
erstmaligen Anschließen übertragen,
wenn der Schiebeschalter „mode“ auf
Position 1 steht. Wenn Sie dasselbe
Modul an eine andere Leuchte anschließen möchten, müssen Sie am Modul
einen Reset durchführen, siehe Kapitel 13 „Reset durchführen“, Seite 27.
Im Lieferumfang sind mehrere Ver-
bindungsleitungen in verschiedenen
Längen enthalten. Verwenden Sie die
kürzeste Verbindungsleitung, die bei
Ihrem Leuchtenmodell möglich ist.
DEU

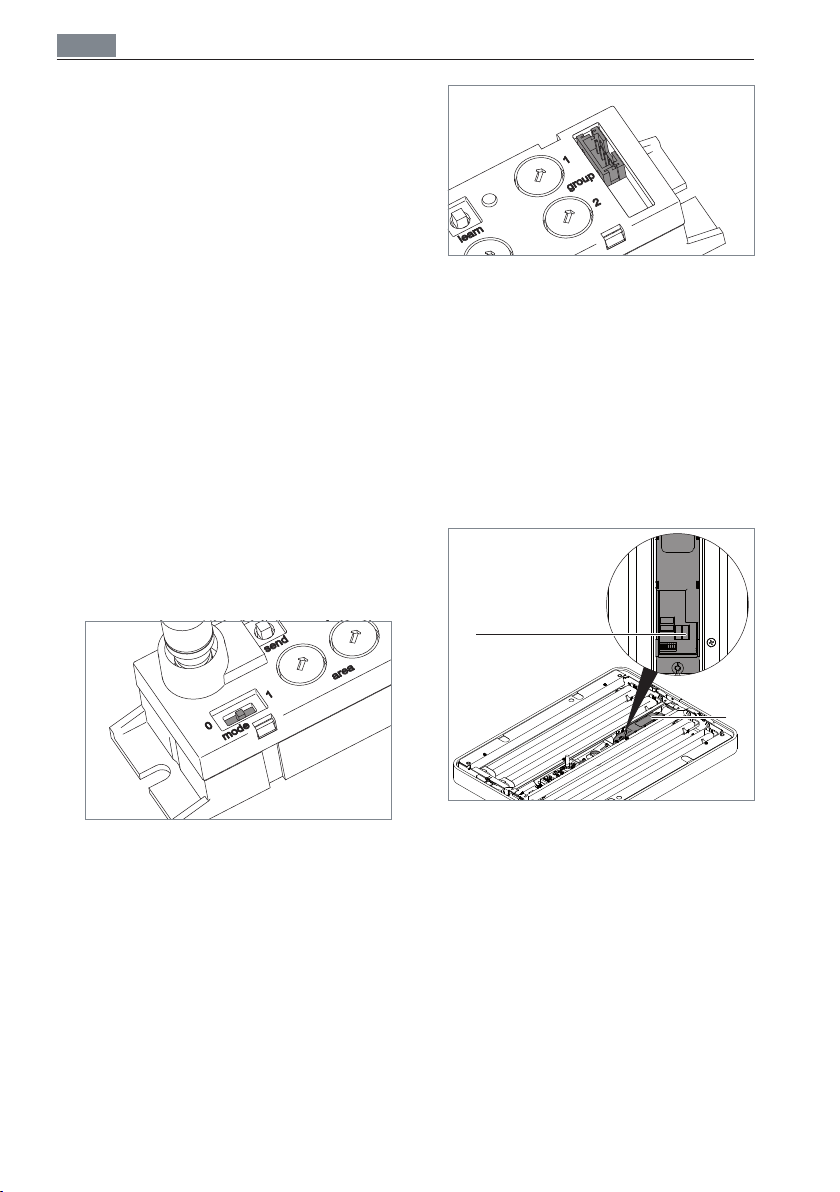

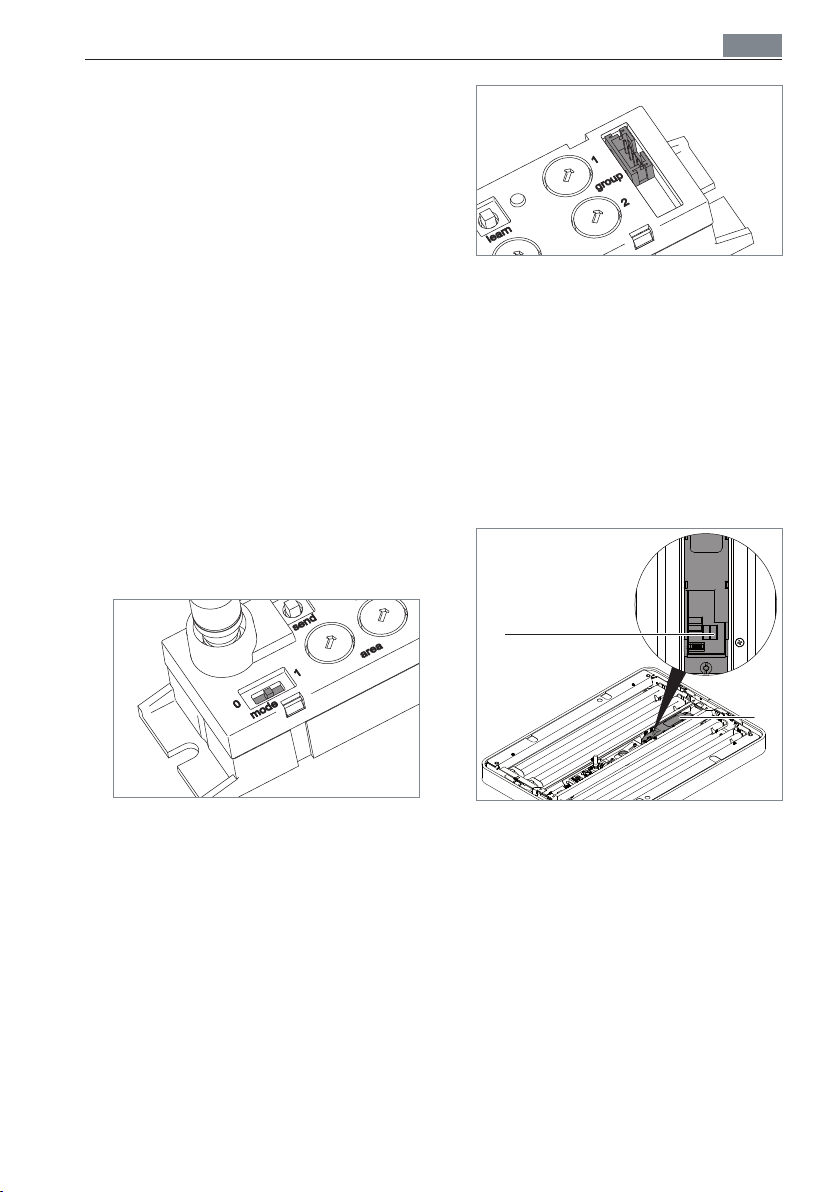

Fig. 7: Schnittstelle Modul-Steuerung.
X Schließen Sie das eine Ende der Ver-
bindungsleitung an der Schnittstelle
„Modul-Steuerung“ am Modul an,
siehe Fig. 7.
HINWEIS: Je nach Ausstattung der
Leuchte muss die Verbindungsleitung
an einer anderen Schnittstelle im Leuchtenkopf angeschlossen werden. Achten Sie im Folgenden darauf, dass Sie
die Schnittstelle verwenden, die für Ihr
Leuchtenmodell vorgesehen ist.
A

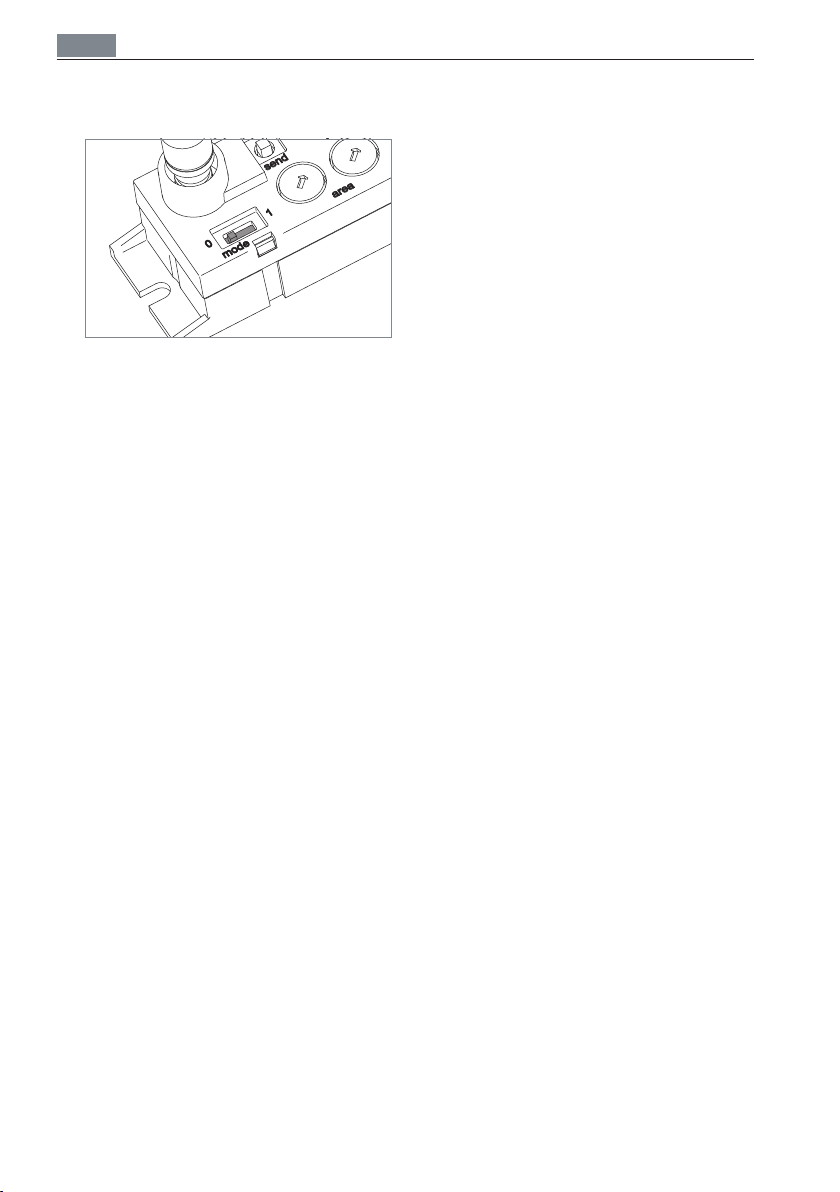

Fig. 6: Übertragung aktiviert.
X Schieben Sie den Schiebeschalter
„mode“ auf Position 1, siehe Fig. 6.
HINWEIS: 30 Sekunden nach der Erstinbetriebnahme kann der Schiebeschalter
„mode“ auf Position 0 gestellt werden,
damit die Schwarmsteuerung über die App
konfiguriert werden kann.
B

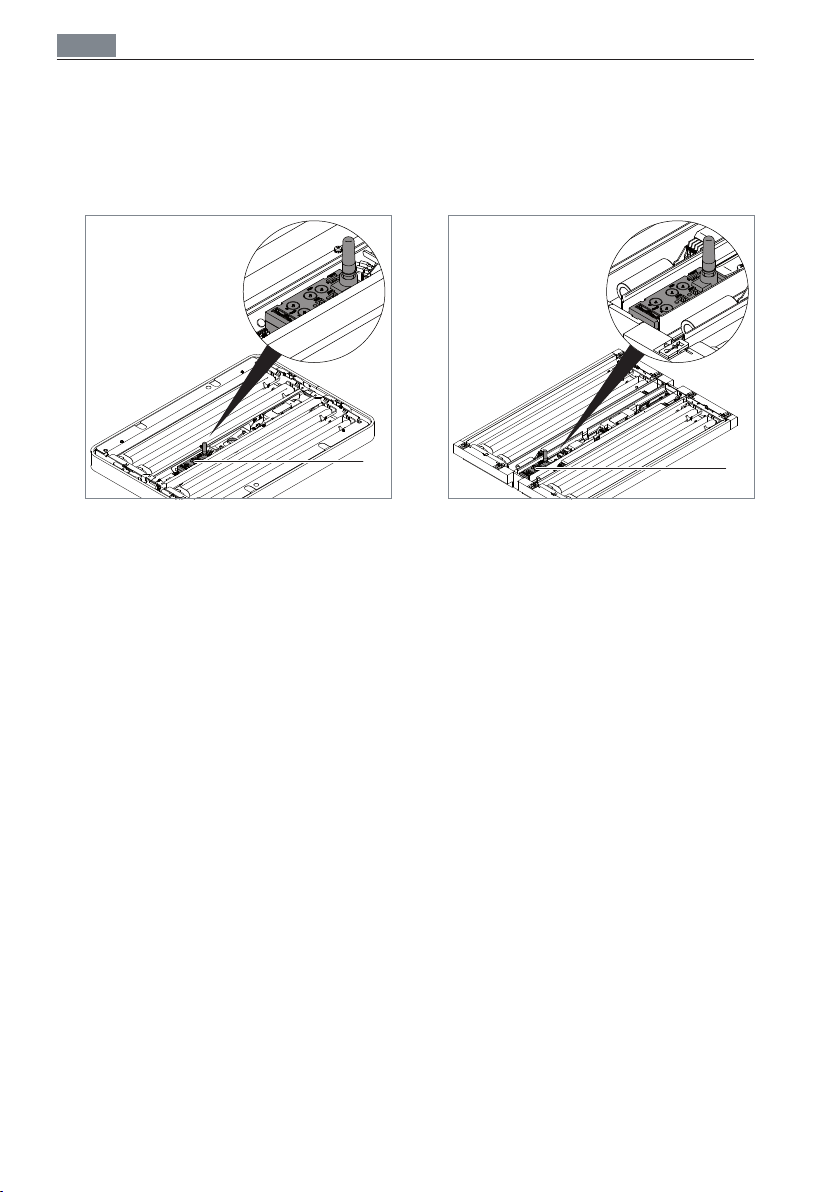

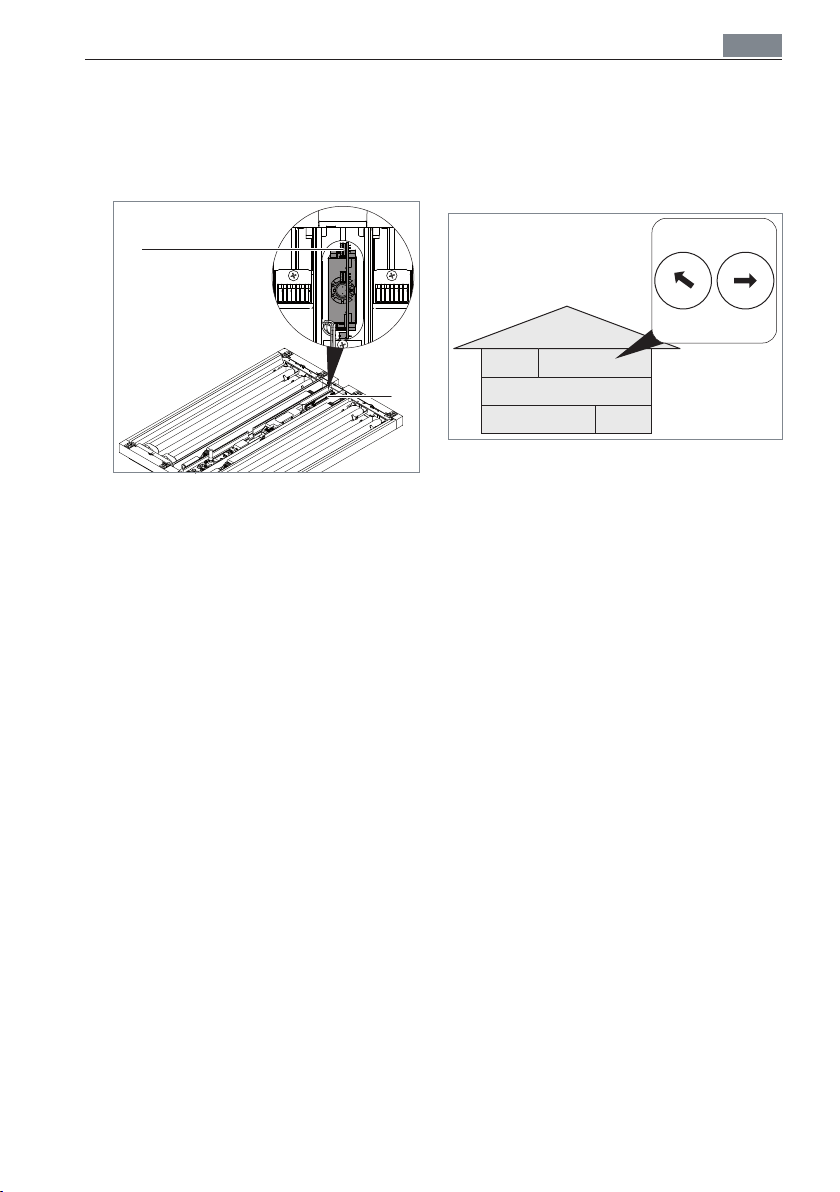

Fig. 8: Schnittstelle für dimmbare Leuchten
und Leuchten mit HFMD-Sensor.
X Bei Leuchten mit HFMD-Sensor:
Schließen Sie das andere Ende der
Verbindungs leitung an der Schnittstelle A „R/TxD0“ an der Leuchtensteuerung B im Leuchtenkopf an, siehe
Fig. 8.
X Bei dimmbaren Leuchten: Schließen
Sie das andere Ende der Verbindungsleitung an der Schnittstelle A „R/TxD0“
an der Leuchtensteuerung B im Leuchtenkopf an, siehe Fig. 8.
13
Page 14
DEU
Schwarmsteuerung konfigurieren
7. Schwarmsteuerung
A
konfigurieren
7.1 Schwarmsteuerung | Bereiche
und Gruppen
B

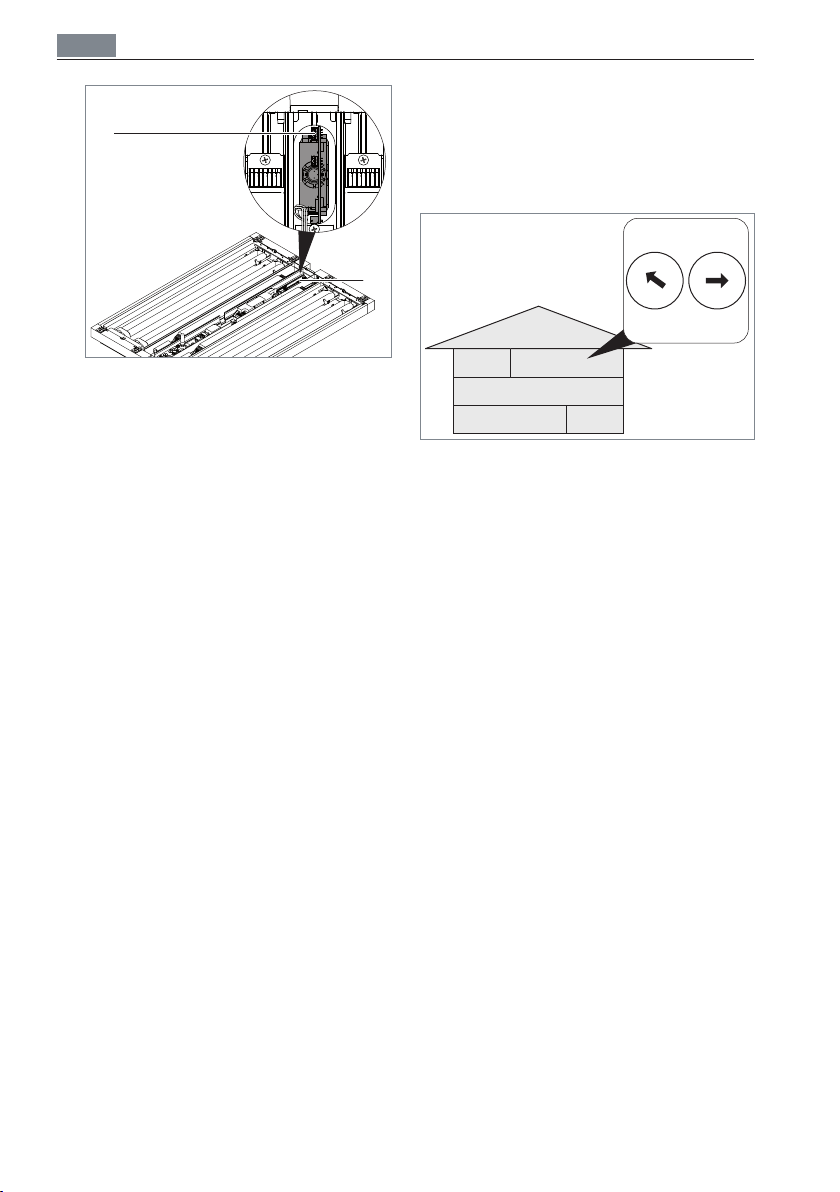

Fig. 9: Schnittstelle für Leuchten mit PIRSensor.
X Bei Leuchten mit PIR-Sensor: Schließen
Sie das andere Ende der Verbindungsleitung an der Schnittstelle A „R/TxD0“
am PIR-Sensor B im Leuchtenkopf an,
siehe Fig. 9.
3
2
1
0
9
8
3
2
4
7
4
1
5
6
5
0
6
9
7
8
area
14 15
13
11 12
Fig. 10: Beispiel: Bereiche.
Eine Leuchte kann genau einem Bereich
zugeordnet werden. Ein Bereich ist eine
feste Abgrenzung und kann zum Beispiel
eine Etage oder ein großes Büro sein. Verknüpfungen zwischen den Bereichen sind
nicht möglich.
Der Bereich kann entweder über die LIGHT
ADMIN App oder über die beiden Drehcodierschalter „area“ eingestellt werden. Der
linke Schalter steht dabei für die ZehnerZiffer und der rechte Schalter für die EinerZiffer der Bereichsadresse. Es können 100
verschiedene Bereichsadressen (0-99) eingestellt werden.
14
Page 15
Schwarmsteuerungkonfigurieren
0
1
F
2
E
3
D
4
C
1
5
B
3
2
1
0
9
8
3
2
4
7
4
1
5
6
5
0
6
9
7
8
area
6
A
7
9
8
group
0
1
F
2
E
3
D
4
C
2
5
B
6
A
7
9
8
7/87/7 8/9 9/9
group adr. = 7
group adr. = 9
group adr. = 8
area adr. = 15
Fig. 11: Beispiel: Gruppen.
Innerhalb eines Bereichs kann jede Leuchte
genau einer oder zwei verschiedenen Gruppen zugeordnet werden.
Die Gruppen können entweder über die
LIGHT ADMIN App oder über die beiden
Drehcodierschalter „group 1“ und „group
2“ eingestellt werden. Jeder Drehcodierschalter steht für eine Gruppe. Es können
jeweils 16 Gruppenadressen (0-F) eingestellt werden. Jeder Gruppe können bis zu
30 Leuchten zugeordnet werden.
DEU
group adr. = 7
group adr. = 8
area adr. = 15
Fig. 12: Beispiel: Leuchten erfassen keine Präsenz.
Wenn keine Leuchte eines Bereichs oder
einer Gruppe Präsenz erfasst, bleiben alle
Leuchten ausgeschaltet, siehe Fig. 12.
group adr. = 7
group adr. = 8
area adr. = 15
Fig. 13: Beispiel: Leuchte der Gruppe 7 erfasst
Präsenz.
Wenn eine Person den Erfassungsbereich
einer Leuchte betritt, die einer Gruppe
angehört, schaltet diese Leuchte in die
Arbeitsbeleuchtung.
Die Leuchte, die sich in der gleichen Gruppe
befindet aber keine Präsenz erfasst, schaltet in die Grundbeleuchtung, siehe Fig. 13.
15
Page 16
DEU
group adr. = 7
group adr. = 8
area adr. = 15
Fig. 14: Beispiel: Leuchte der Gruppen 7 und 8
erfasst Präsenz.
Wenn eine Leuchte Präsenz erfasst, die
zwei Gruppen angehört, schaltet diese
Leuchte in die Arbeitsbeleuchtung.
Die anderen Leuchten, die sich in den beiden Gruppen befinden aber keine Präsenz
erfassen, schalten in die Grundbeleuchtung,
siehe Fig. 14.
Schwarmsteuerungkonfigurieren
7.2 Schwarmsteuerung
konfigurieren | Über die
LIGHT ADMIN App
X Laden Sie die LIGHT ADMIN App
herunter. Die Links zum Download
der App für Windows, Android und
iOS finden Sie auf unserer Webseite
www.light-admin.com.
X Registrieren Sie sich für die Nut-
zung der LIGHT ADMIN App unter
www.waldmann.com/registration.
X Stellen Sie den Schiebeschalter und
alle Drehcodierschalter am Modul auf
Position 0.
X Überlegen Sie sich, welchen Bereichen
und welchen Gruppen die Leuchten
zugeordnet werden sollen.
X Konfigurieren Sie die Schwarmsteue-
rung über die LIGHT ADMIN App.
16
Page 17
Schwarmsteuerungkonfigurieren
7.3 Schwarmsteuerung
konfigurieren | Am Modul
X Überlegen Sie sich, welchem Bereich
und welchen Gruppen die Leuchte zugeordnet werden soll.

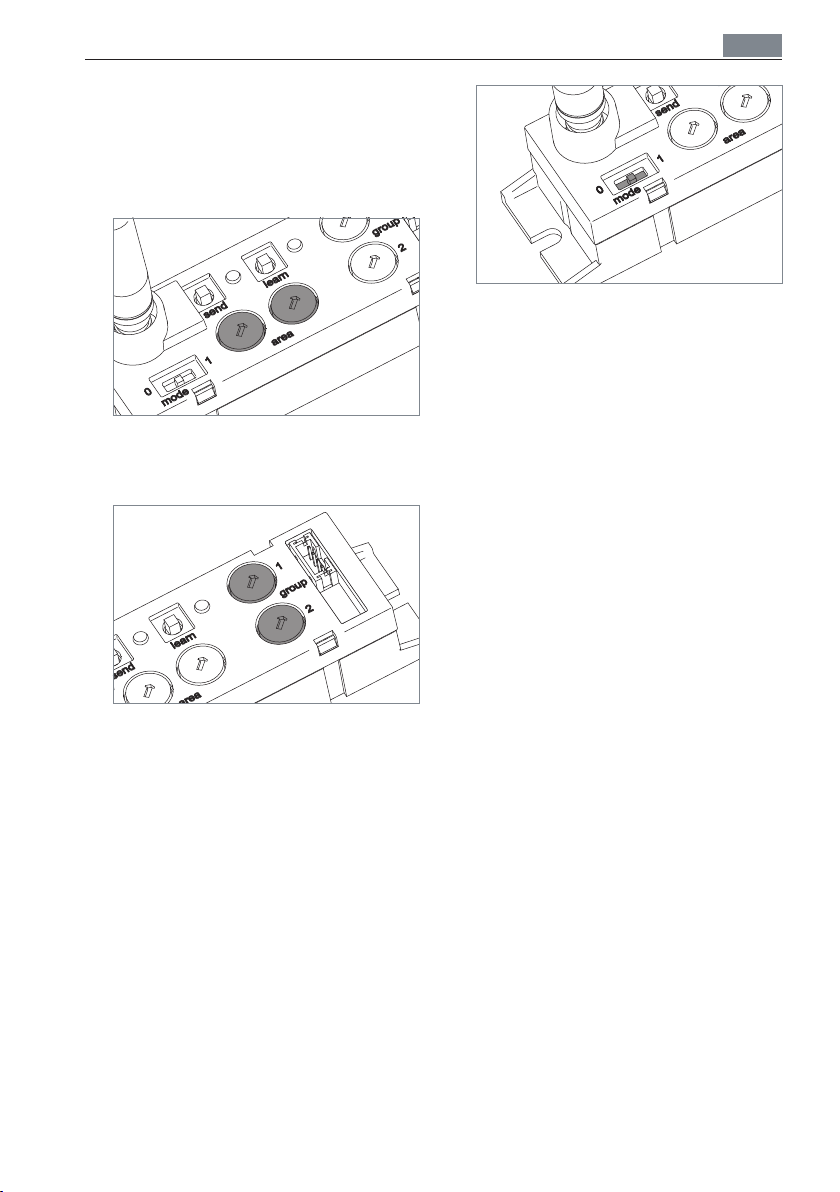

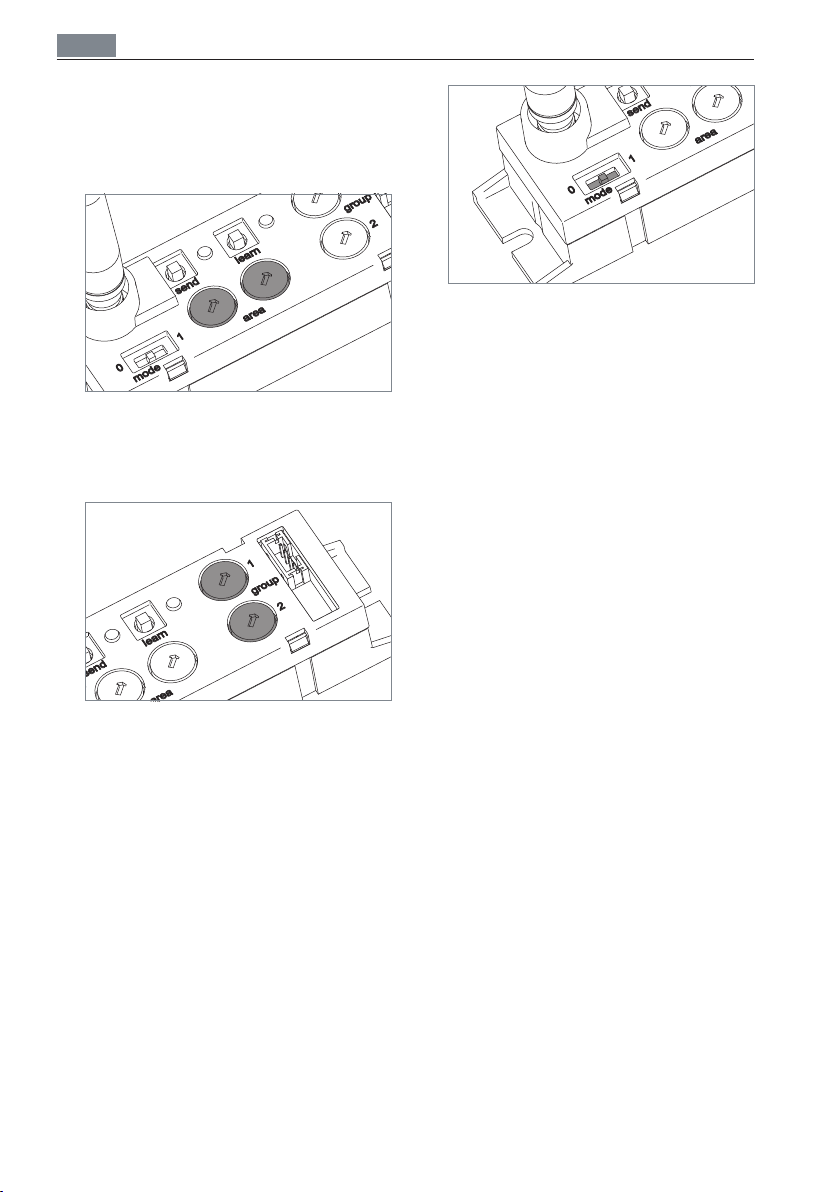

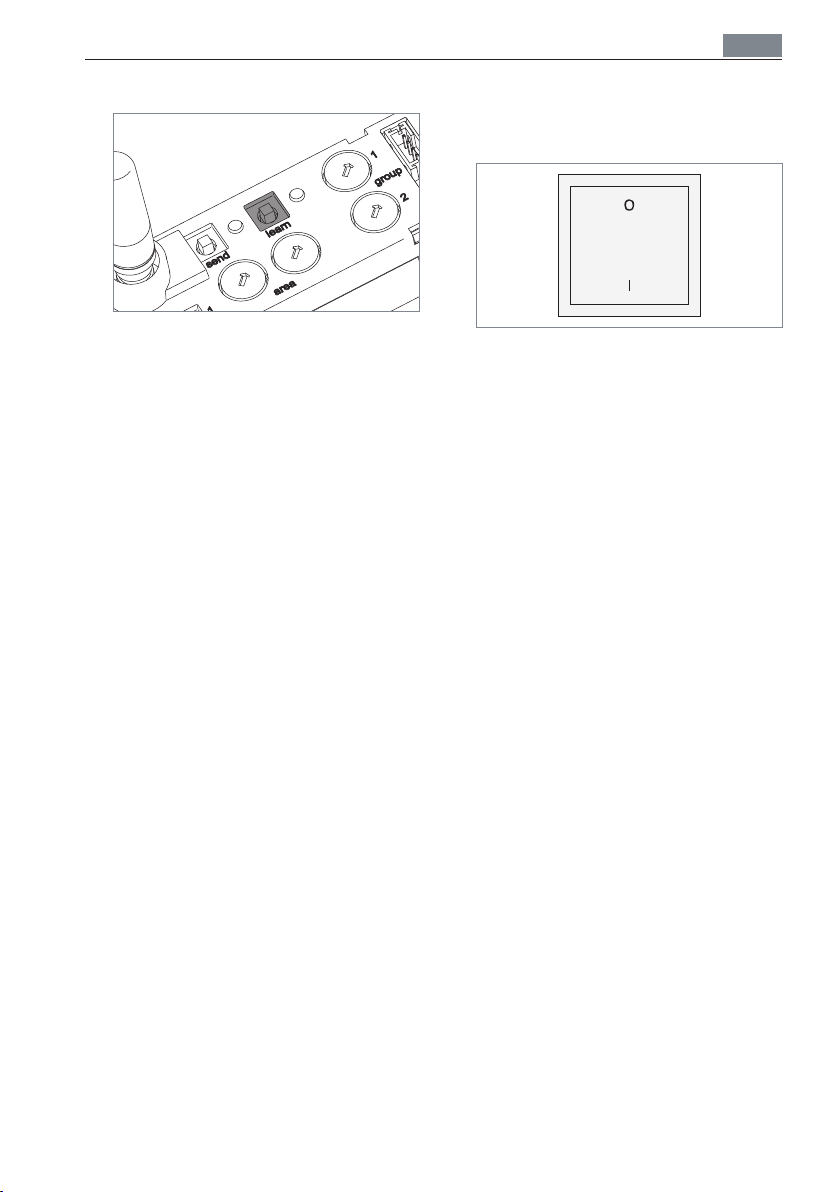

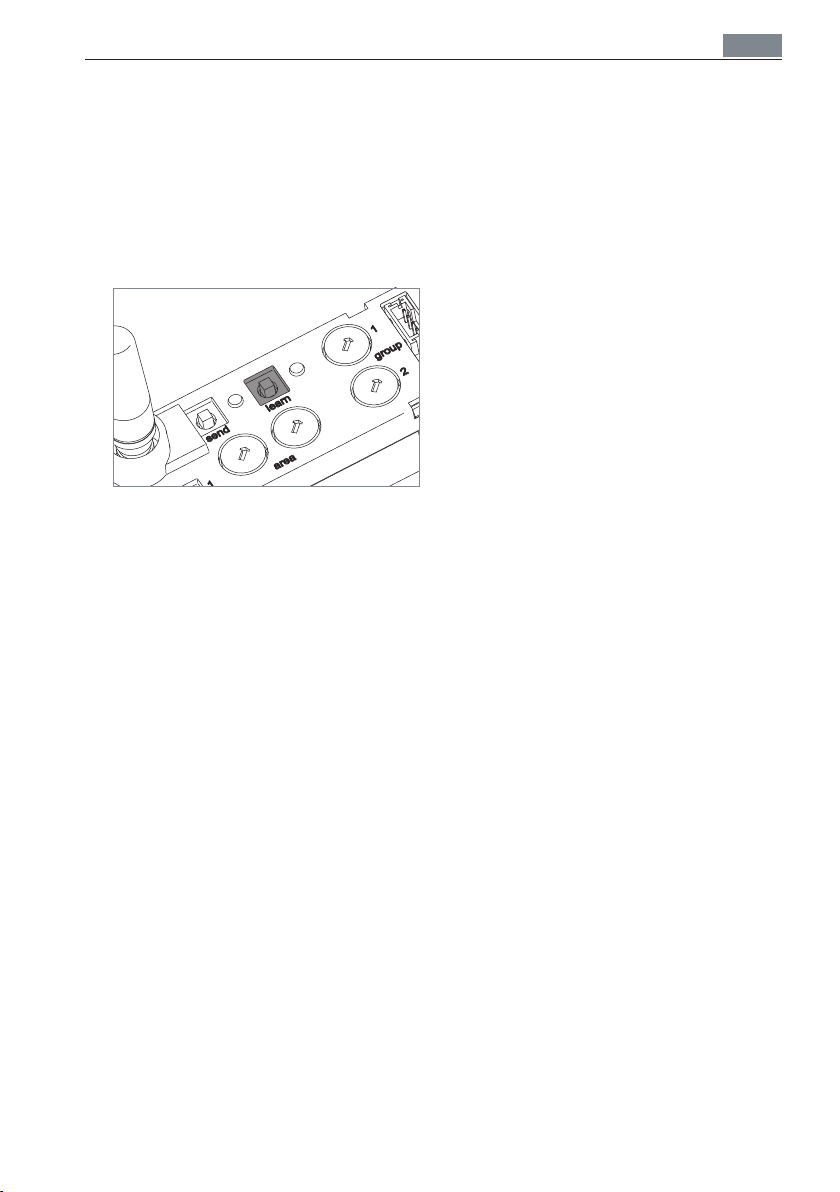

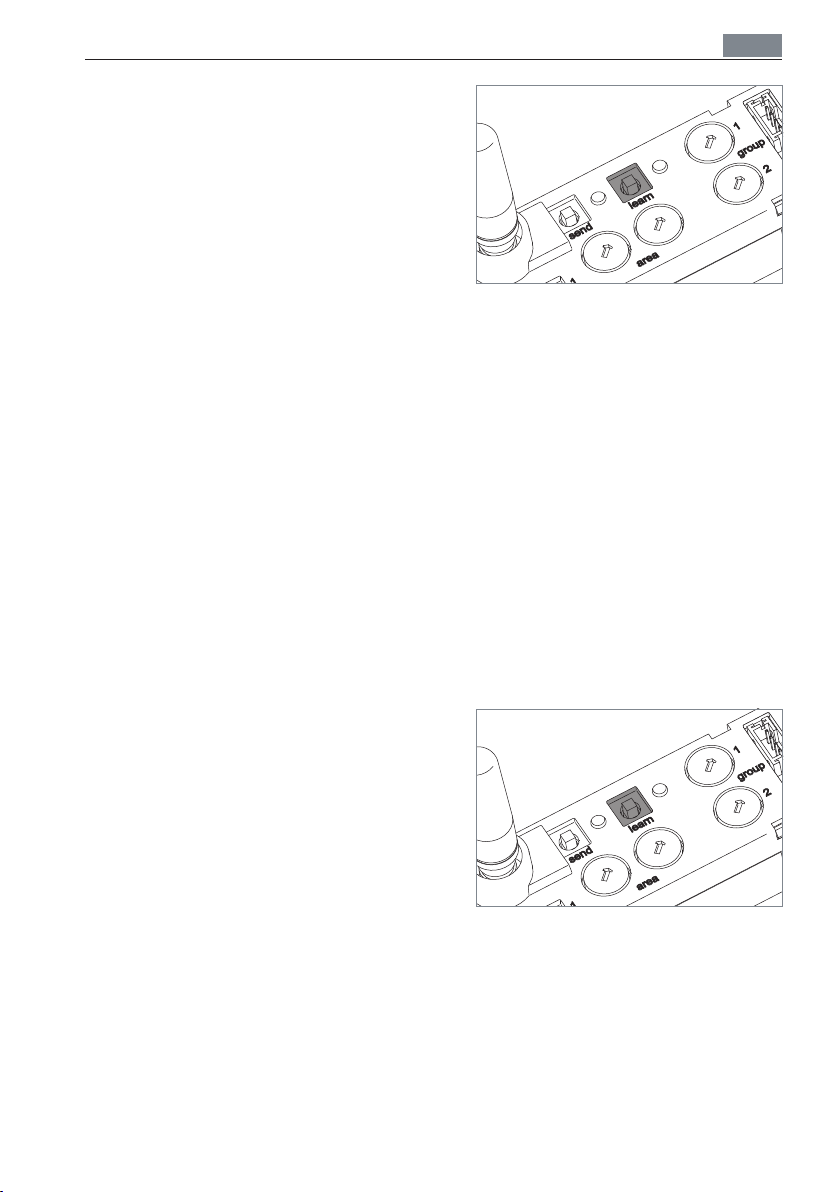

Fig. 15: Drehcodierschalter „area“.
X Stellen Sie die beiden Drehcodierschal-
ter „area“ auf die gewünschte Bereichsadresse, siehe Fig. 15.
DEU

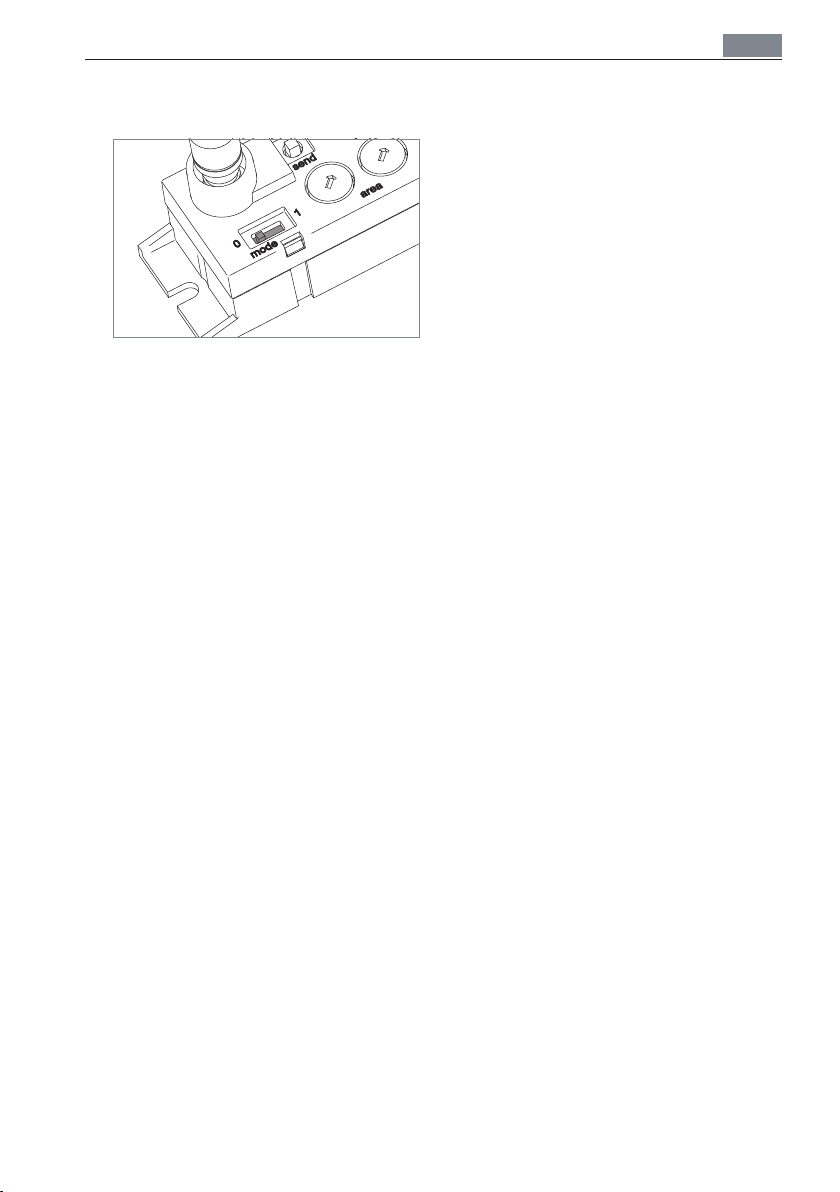

Fig. 17: Schwarmsteuerung aktiviert.
X Schieben Sie den Schiebeschalter
„mode“ auf Position 1, siehe Fig. 17.
Wenn das Modul angeschlossen ist,
kommunizieren alle Leuchten untereinander, bei denen ein Modul angeschlossen ist.
Nach spätestens 15 Minuten ist der
automatische Einlernvorgang abgeschlossen und eine regelmäßige Aktualisierung findet statt.
Fig. 16: Drehcodierschalter „group 1“ und
„group 2“.
X Wenn Sie die Leuchte genau einer
Gruppe zuordnen möchten, stellen
Sie die beiden Drehcodierschalter
„group 1“ und „group 2“ auf die gleiche
Gruppenadresse, siehe Fig. 16.
X Wenn Sie die Leuchte zwei verschie-
denen Gruppen zuordnen möchten,
stellen Sie den Drehcodierschalter
„group 1“ und den Drehcodierschalter
„group 2“ auf die jeweiligen Gruppenadressen.
17
Page 18
DEU
Arbeitsbeleuchtung einstellen
7.4 Schwarmsteuerung deaktivieren
Fig. 18: Schwarmsteuerung deaktiviert.

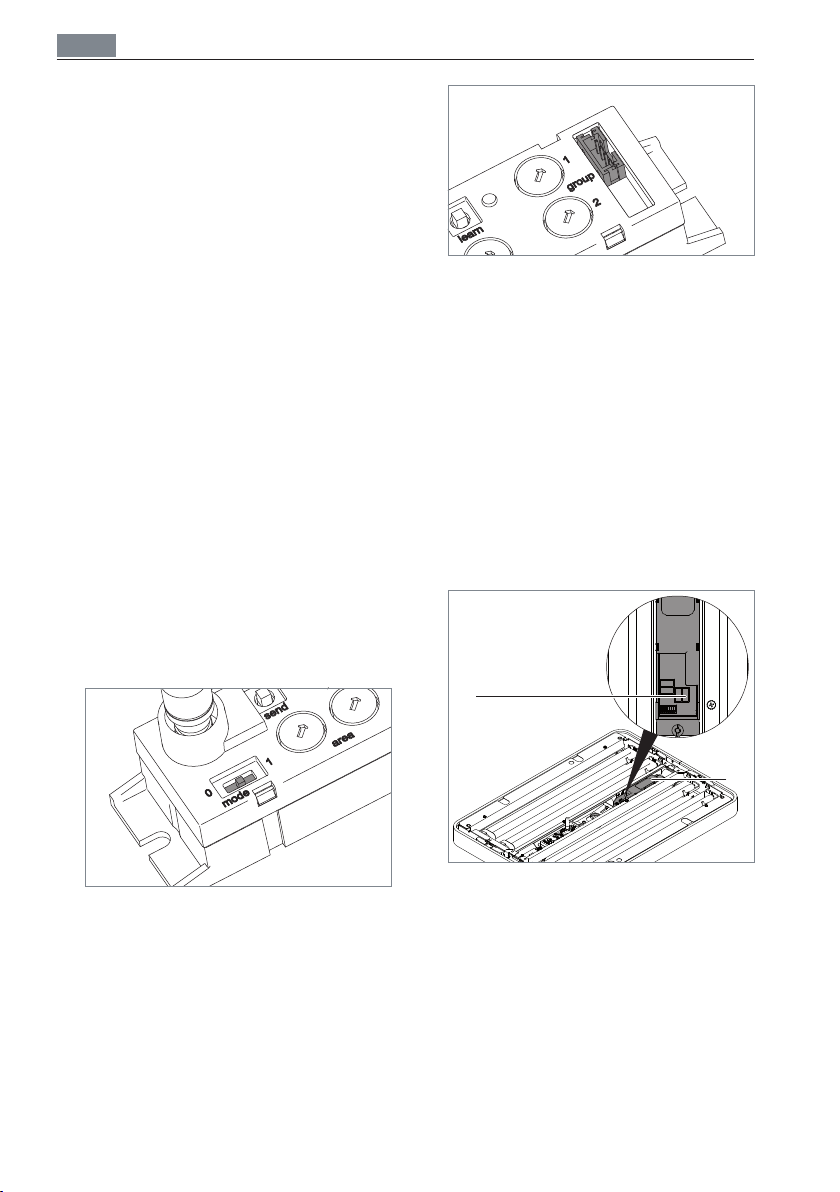

X Schieben Sie den Schiebeschalter
„mode“ auf Position 0, siehe Fig. 18,
und stellen Sie sicher, dass sich mindestens ein Drehcodierschalter nicht
auf Position 0 befindet, zum Beispiel
auf Position 1.
Die Funktion ist deaktiviert. Alle weiteren Funktionen, wie zum Beispiel
die Kommunikation mit externen Sendern und Empfängern, bleiben weiterhin aktiv.
8. Arbeitsbeleuchtung
einstellen
8.1 Arbeitsbeleuchtung einstellen |
Über die LIGHT ADMIN App
X Stellen Sie die Arbeitsbeleuchtung über
die LIGHT ADMIN App ein.
8.2 Arbeitsbeleuchtung einstellen |
Am Modul
Arbeitsbeleuchtung einstellen bei einer
ATARO-, LAVIGO- oder LAVIGO VTLLeuchte
X Dimmen Sie die Leuchte, bis der
Arbeitsbereich mit der gewünschten
Helligkeit beleuchtet wird. Lesen Sie
hierzu die Gebrauchsanweisung der
Leuchte.
Die eingestellte Helligkeit wird als
Arbeitsbeleuchtung gespeichert.
Arbeitsbeleuchtung einstellen bei einer
TYCOON-Leuchte
X Dimmen Sie die Leuchte mit der
oberen Taste des Bedienelements der
Leuchte, bis der Arbeitsbereich mit
der gewünschten Helligkeit beleuchtet
wird. Lesen Sie hierzu die Gebrauchsanweisung der Leuchte.
Die eingestellte Helligkeit wird als
Arbeitsbeleuchtung gespeichert.
18
Page 19
Grundbeleuchtung einstellen
9. Grundbeleuchtung
einstellen
9.1 Grundbeleuchtung einstellen |
Über die LIGHT ADMIN App
X Stellen Sie die Grundbeleuchtung über
die LIGHT ADMIN App ein.
DEU
9.2 Grundbeleuchtung einstellen |
Am Modul
HINWEIS: Waldmann-Leuchten sind mit
zwei unterschiedlichen Bedienkonzepten
erhältlich:
Bedienkonzept „Getrennt bedienbare
Leuchte“ (Standard bei LED-Leuchten,
wie zum Beispiel LAVIGO, LAVIGO VTL,
ATARO LED und TYCOON LED)
Bedienkonzept „Synchron bedienbare
Leuchte“ (optional sowie bei Leuchten
mit Leuchtstofflampen, wie zum Beispiel ATARO und TYCOON)
Grundbeleuchtung einstellen bei einer
getrennt bedien baren Leuchte
Voraussetzungen:
Das Indirektlicht der Leuchte ist ein-
geschaltet
Das Direktlicht der Leuchte ist aus-
geschaltet
Bei LAVIGO VTL: Der Parameter „VTL“
ist während des Einstellens der Grundbeleuchtung deaktiviert, siehe Bedienungsanleitung POWER Steuerung
Typ III.
X Dimmen Sie das Indirektlicht der
Leuchte, bis der Arbeitsbereich mit
der gewünschten Helligkeit beleuchtet
wird. Lesen Sie hierzu die Gebrauchsanweisung der Leuchte.

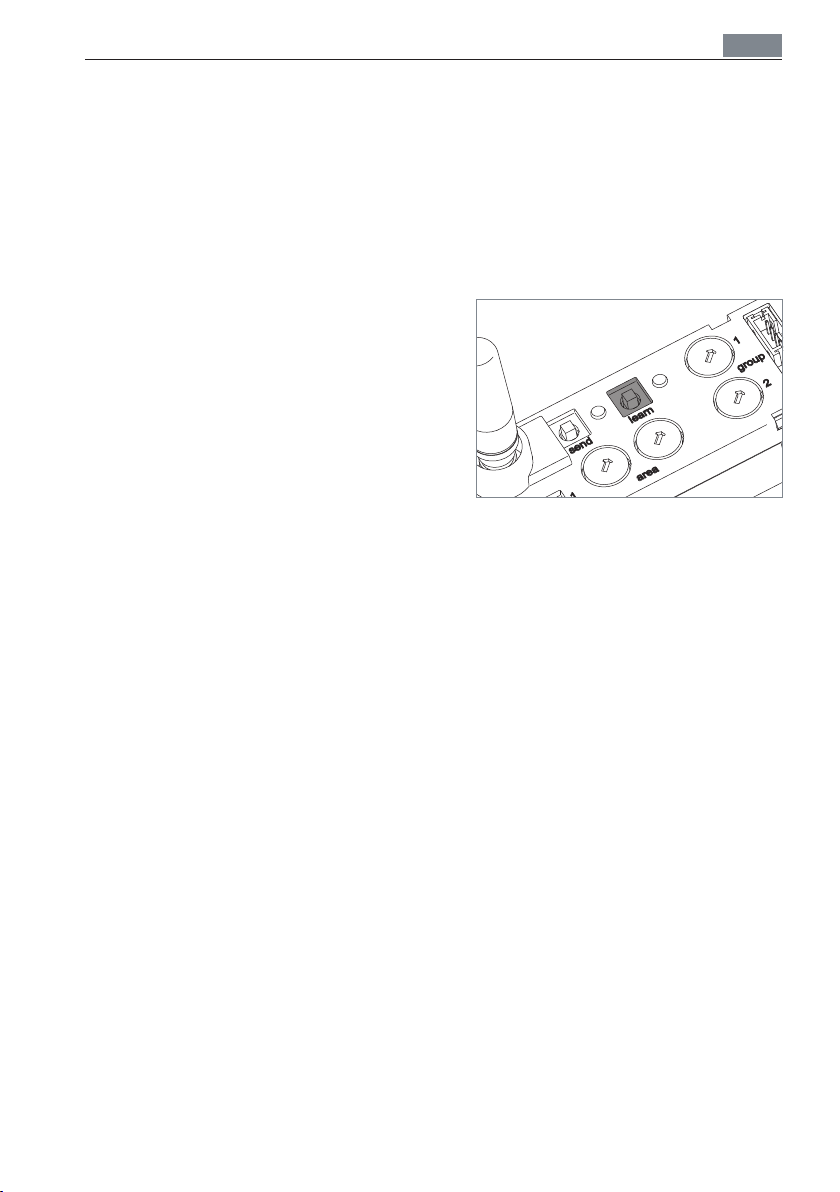

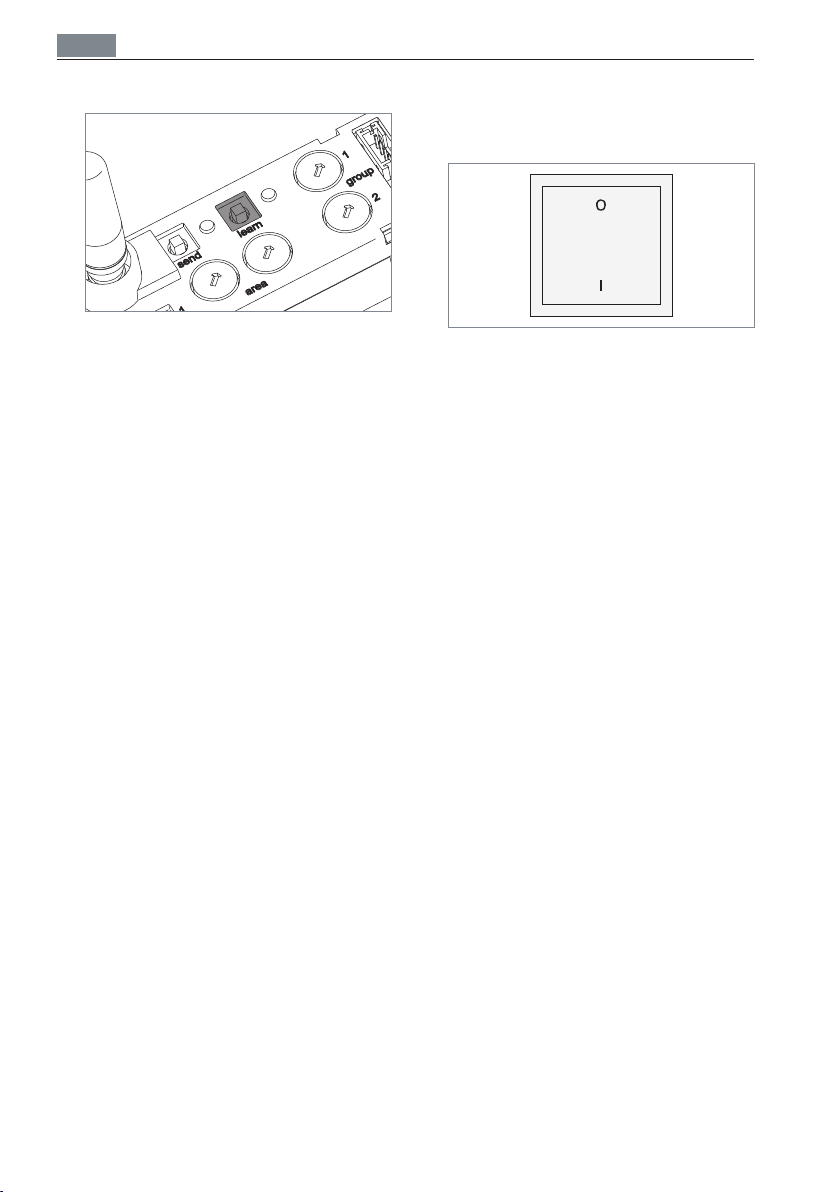

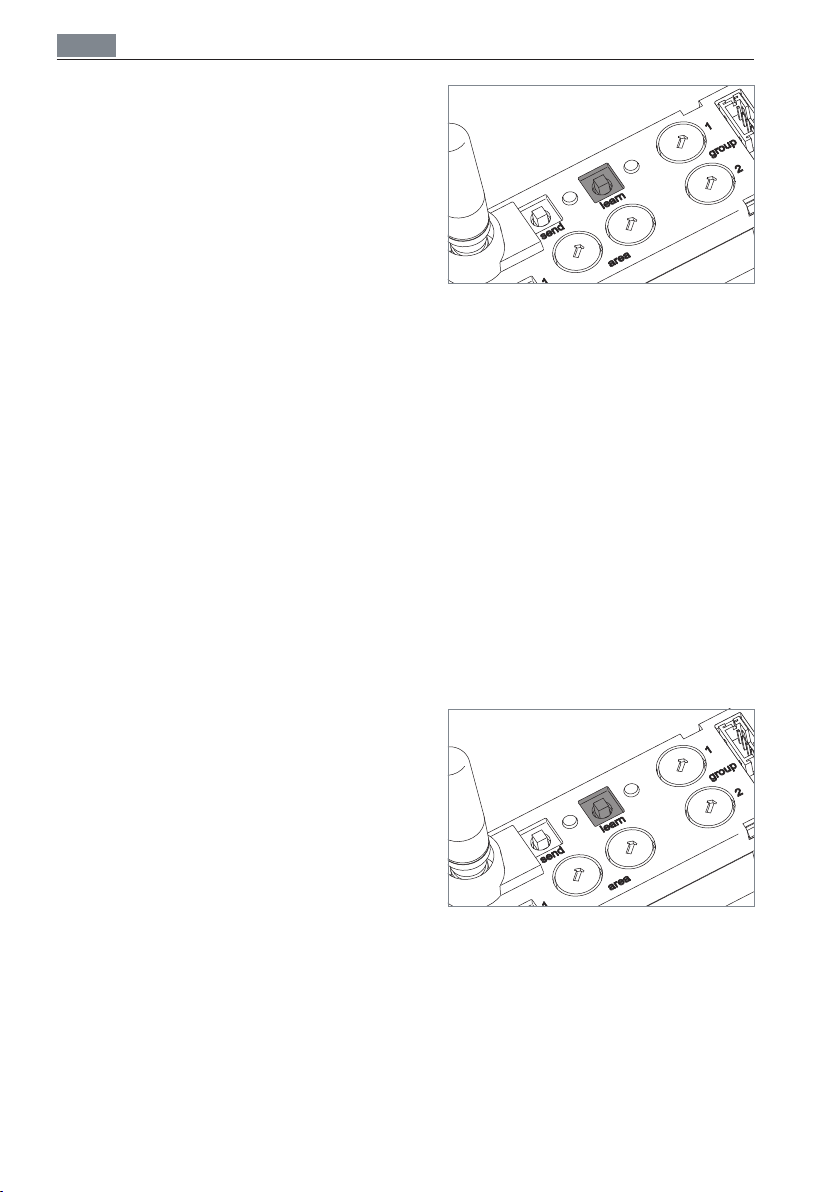

Fig. 19: Taste „learn“.
X Drücken Sie die Taste „learn“ und hal-
ten Sie die Taste zehn bis 15 Sekunden
gedrückt, bis die LED „learn“ langsam
blinkt, siehe Fig. 19.
Die eingestellte Helligkeit wird als
Grundbeleuchtung gespeichert.
Die Leuchte wechselt wieder in die
Arbeitsbeleuchtung, die wieder wie
gewünscht eingestellt werden kann.
Grundbeleuchtung einstellen bei einer
synchron bedienbaren ATARO-Leuchte
X Dimmen Sie die Leuchte, bis der
Arbeitsbereich mit der gewünschten
Helligkeit beleuchtet wird. Lesen Sie
hierzu die Gebrauchsanweisung der
Leuchte.
Fig. 20: Taste „learn“.
X Drücken Sie die Taste „learn“ und hal-
ten Sie die Taste zehn bis 15 Sekunden
gedrückt, bis die LED „learn“ langsam
blinkt, siehe Fig. 20.
Die eingestellte Helligkeit wird als
Grundbeleuchtung gespeichert.
19
Page 20
DEU
Externe Sender anbinden
Die Leuchte wechselt wieder in die
Arbeitsbeleuchtung, die wieder wie
gewünscht eingestellt werden kann.
Grundbeleuchtung einstellen bei einer
synchron bedienbaren TYCOON-Leuchte
X Dimmen Sie die Leuchte mit der
unteren Taste des Bedienelements der
Leuchte, bis der Arbeitsbereich mit
der gewünschten Helligkeit beleuchtet
wird. Lesen Sie hierzu die Gebrauchsanweisung der Leuchte.
Die eingestellte Helligkeit wird als
Grundbeleuchtung gespeichert.
X Um wieder in die Arbeitsbeleuchtung
zurückzukehren, drücken Sie die obere
Taste des Bedienelements der Leuchte.
10. Externe Sender anbinden
10.1 Funksender ein- und auslernen
Eine Leuchte kann mit maximal zehn Funksendern kommunizieren.
Einen Funksender ein- und auslernen

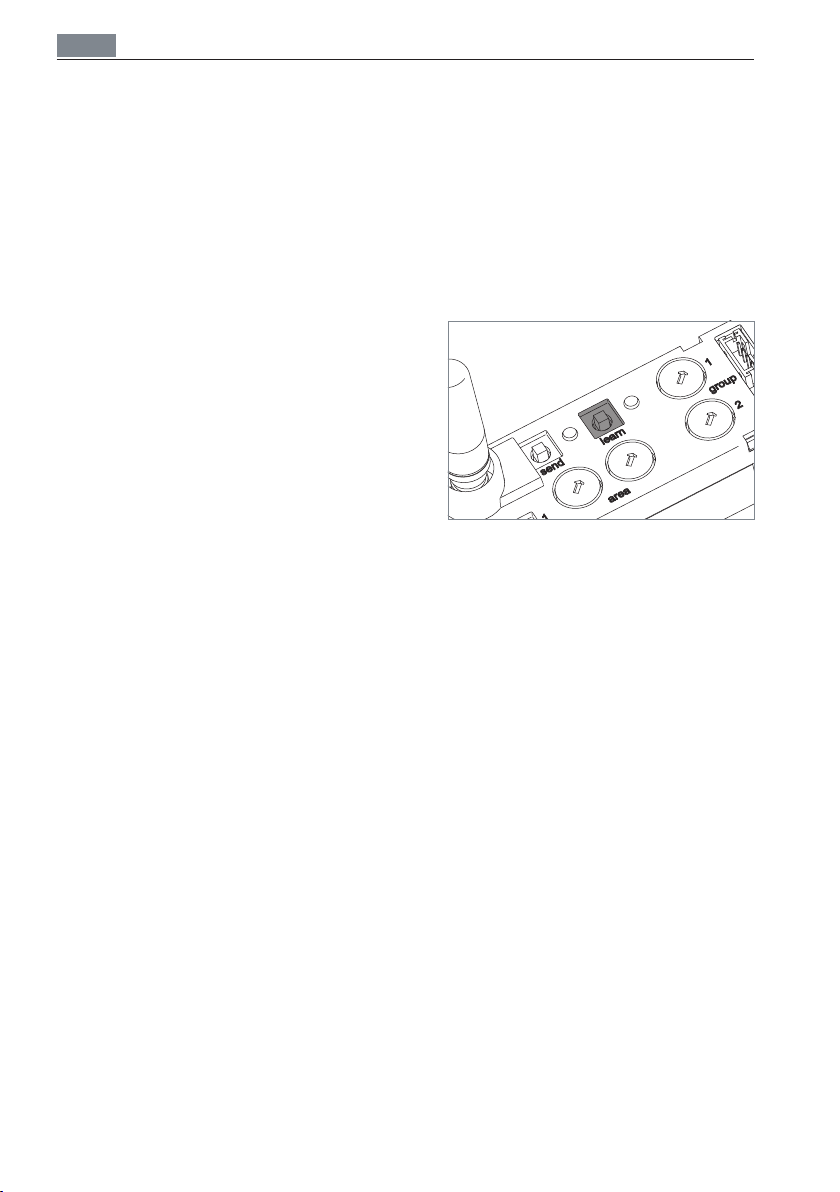

Fig. 21: Taste „learn“.
X Drücken Sie die Taste „learn“ und halten
Sie die Taste zwei Sekunden gedrückt,
siehe Fig. 21.
LED „learn“ blinkt.
X Drücken Sie den gewünschten Funk-
sender.
LED „learn“ erlischt.
Der Funksender ist eingelernt. Wenn
der Funksender bereits eingelernt war,
ist der Funksender jetzt ausgelernt.
X Wenn Sie weitere Funksender einlernen
möchten, wiederholen Sie den Vorgang.
20
Page 21
Externe Sender anbinden
DEU
Alle Funksender löschen
Fig. 22: Taste „learn“.
X Drücken Sie die Taste „learn“ und hal-
ten Sie die Taste fünf bis zehn Sekunden
gedrückt, bis die LED „learn“ schnell
blinkt, siehe Fig. 21.
Alle Funksender, die im Modul bisher
gespeichert waren, sind jetzt gelöscht.
10.2 Leuchte bedienen mit einem
2-Kanal-Funksender

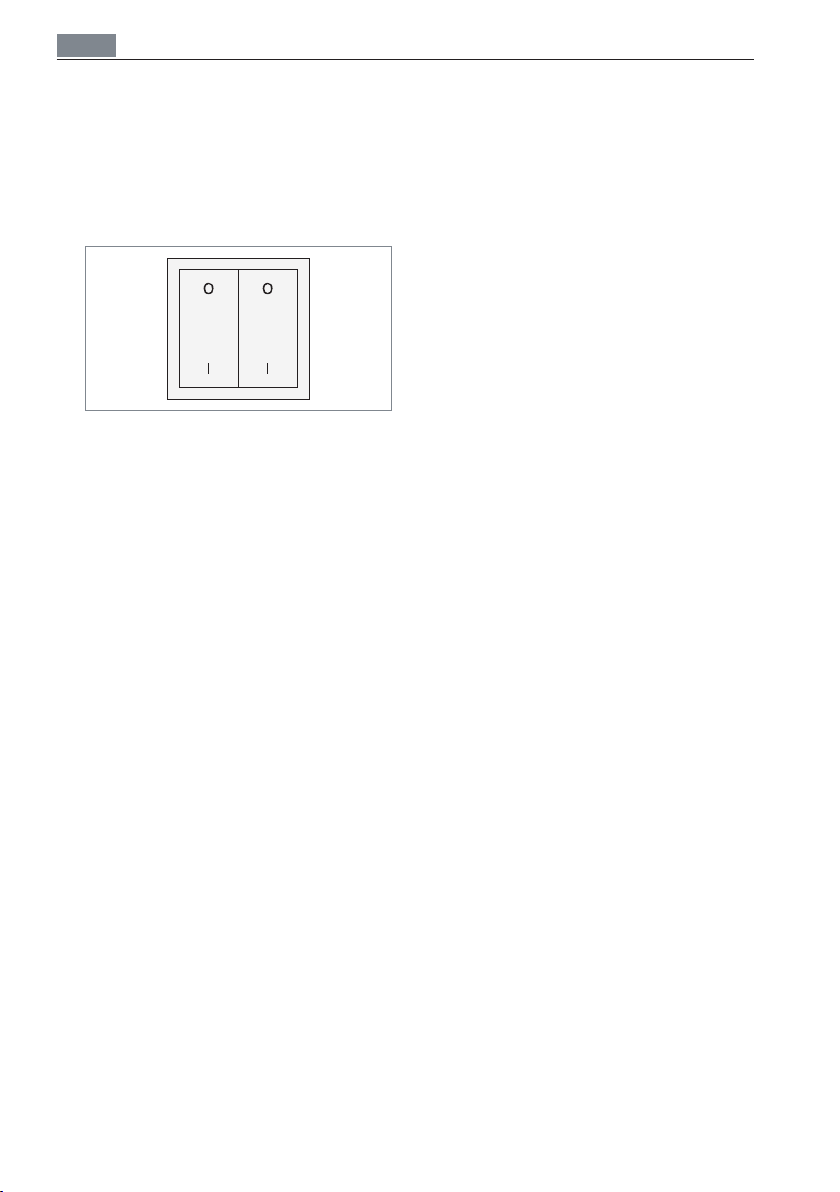

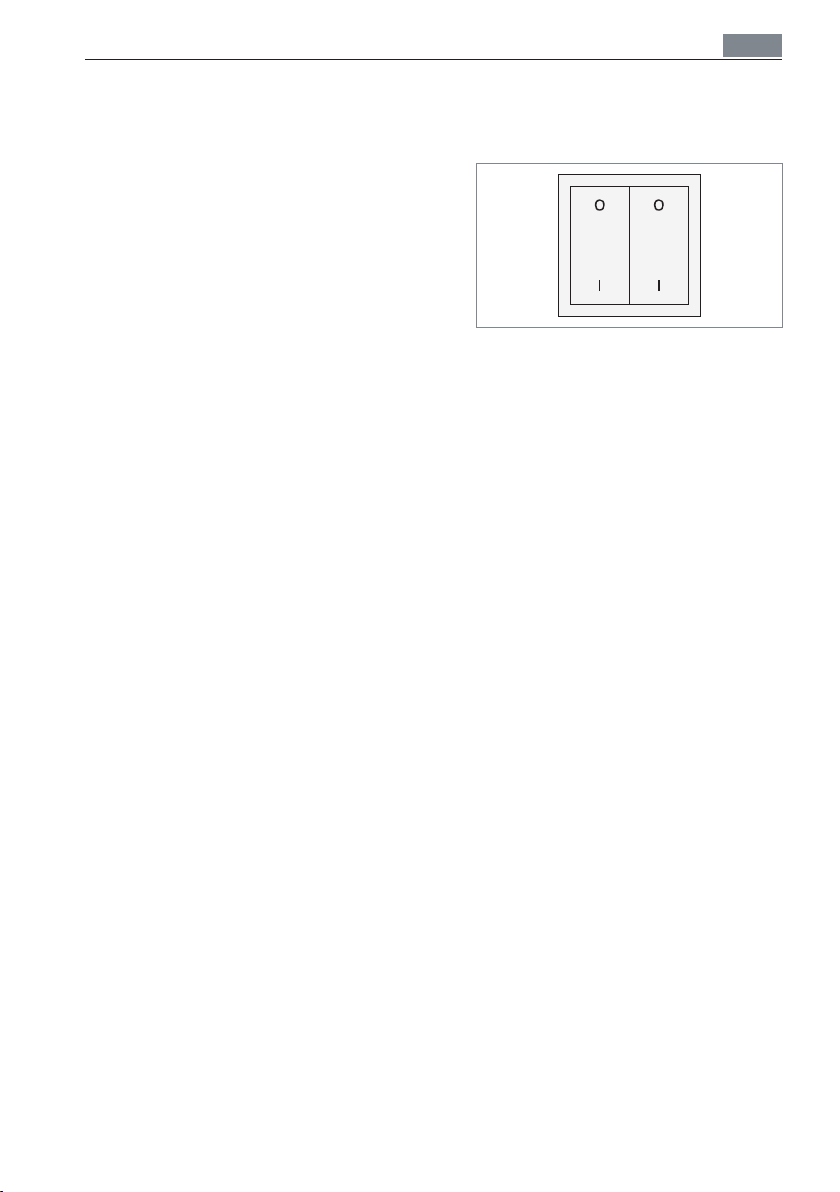

Fig. 23: Beispiel: PEHA 2-Kanal-Funksender.
Einschalten
X Drücken Sie unten auf die Taste des
Funksenders.
Dimmen
HINWEIS: Bei getrennt bedienbaren Leuch-
ten wird nur das Direktlicht gedimmt.
X Um die Leuchte heller zu dimmen,
drücken Sie unten auf die Taste des
Funksenders und halten Sie die Taste
gedrückt.
X Um die Leuchte dunkler zu dimmen,
drücken Sie oben auf die Taste des
Funksenders und halten Sie die Taste
gedrückt.
Ausschalten
X Drücken Sie oben auf die Taste des
Funksenders.
Servicebeleuchtung aktivieren
X Drehen Sie die Abdeckung des Funk-
senders einmalig um 180°.
X Drücken Sie unten auf die Taste des
Funksenders.
Alle verbundenen Leuchten werden mit
voller Leistung betrieben. Die Sensoren
der Leuchten sind ausgeschaltet.
Die Servicebeleuchtung wird nach ungefähr einer Stunde automatisch deaktiviert.
X Um die Servicebeleuchtung vorzeitig zu
deaktivieren, drücken Sie oben auf die
Taste des Funksenders.
21
Page 22
DEU
Externe Empfänger anbinden
10.3 Leuchte bedienen mit einem
4-Kanal-Funksender
Fig. 24: Beispiel: PEHA 4-Kanal-Funksender.
Einschalten
X Drücken Sie unten auf die rechte Taste
des Funksenders.
Dimmen
HINWEIS: Bei getrennt bedienbaren Leuch-
ten wird nur das Direktlicht gedimmt.
X Um die Leuchte heller zu dimmen, drü-
cken Sie unten auf die rechte Taste des
Funksenders und halten Sie die Taste
gedrückt.
X Um die Leuchte dunkler zu dimmen,
drücken Sie oben auf die rechte Taste
des Funksenders und halten Sie die
Taste gedrückt.
Ausschalten
X Drücken Sie oben auf die rechte Taste
des Funksenders.
Servicebeleuchtung aktivieren
X Drücken Sie unten auf die linke Taste
des Funksenders.
Alle verbundenen Leuchten werden mit
voller Leistung betrieben. Die Sensoren
der Leuchten sind ausgeschaltet.
Die Servicebeleuchtung wird nach ungefähr einer Stunde automatisch deaktiviert.
X Um die Servicebeleuchtung vorzeitig zu
deaktivieren, drücken Sie oben auf die
linke Taste des Funksenders.
11. Externe Empfänger
anbinden
11.1 Externe Empfänger einlernen
HINWEIS: Lesen Sie in der Bedienungsan-
leitung des externen Empfängers, wie das
Einlernen von externen Sendern bei dem
Empfänger durchgeführt wird.

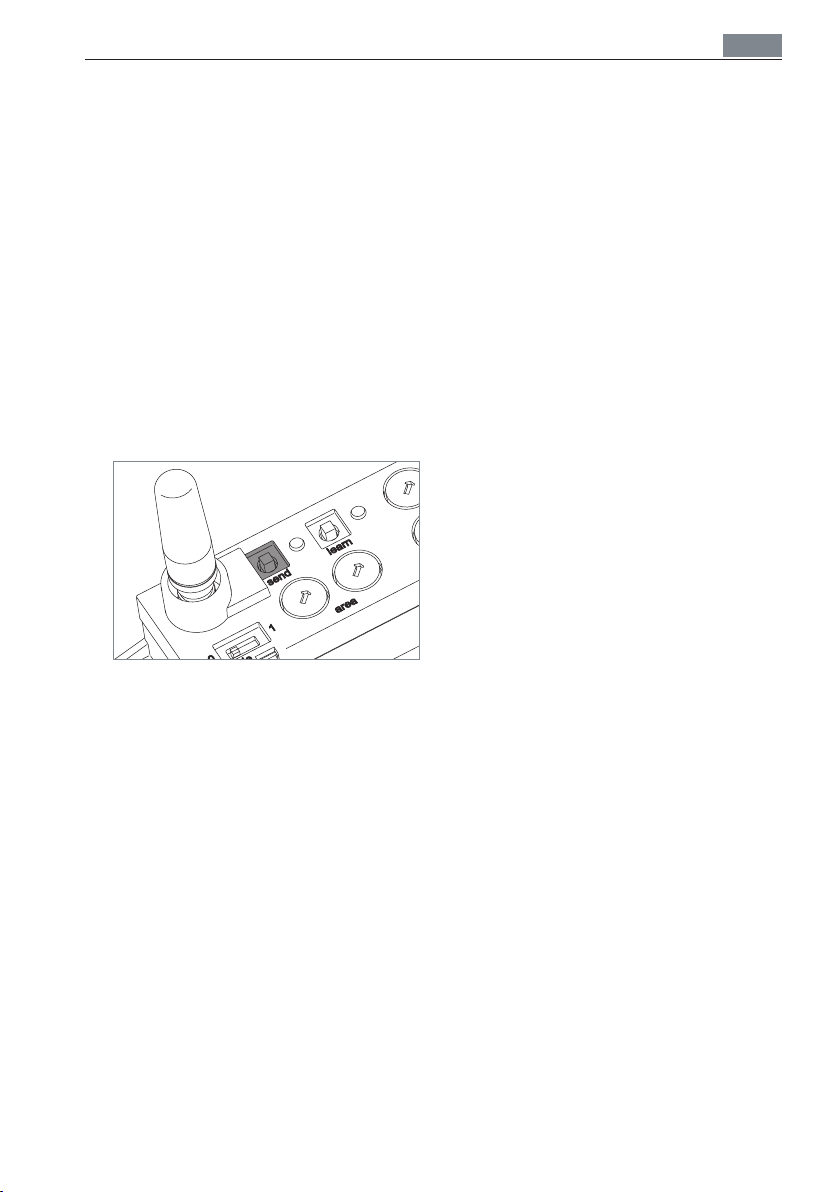

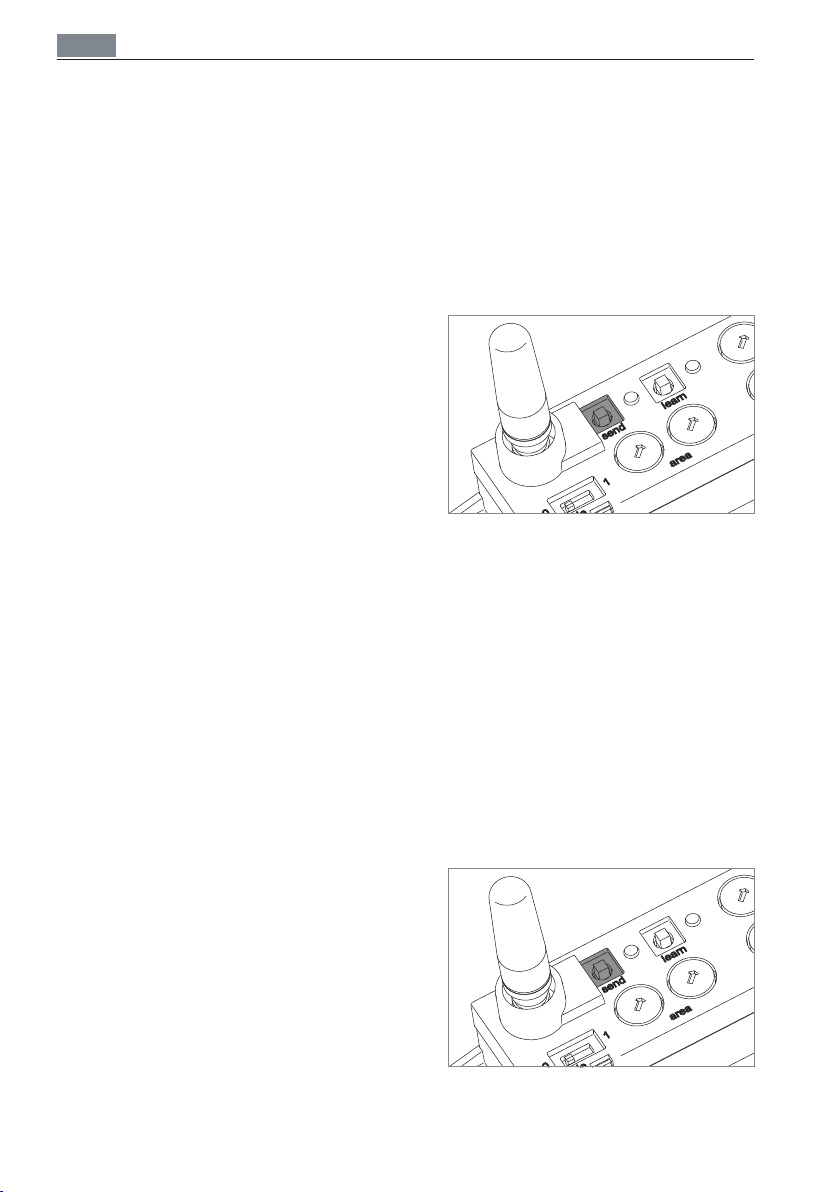

Fig. 25: Taste „send“.
X Drücken Sie die Taste „send“, siehe
Fig. 25.
Es wird ein Schaltertelegramm gesen-
det (ähnlich wie bei der Verwendung
von Wandsendern), das zum Einlernen
von externen Empfängern verwendet
werden kann.
11.2 Betriebszustand der externen
Funktion anzeigen
HINWEIS: Im Auslieferungszustand ist die
externe Funktion deaktiviert.
Betriebszustand der externen Funktion
anzeigen

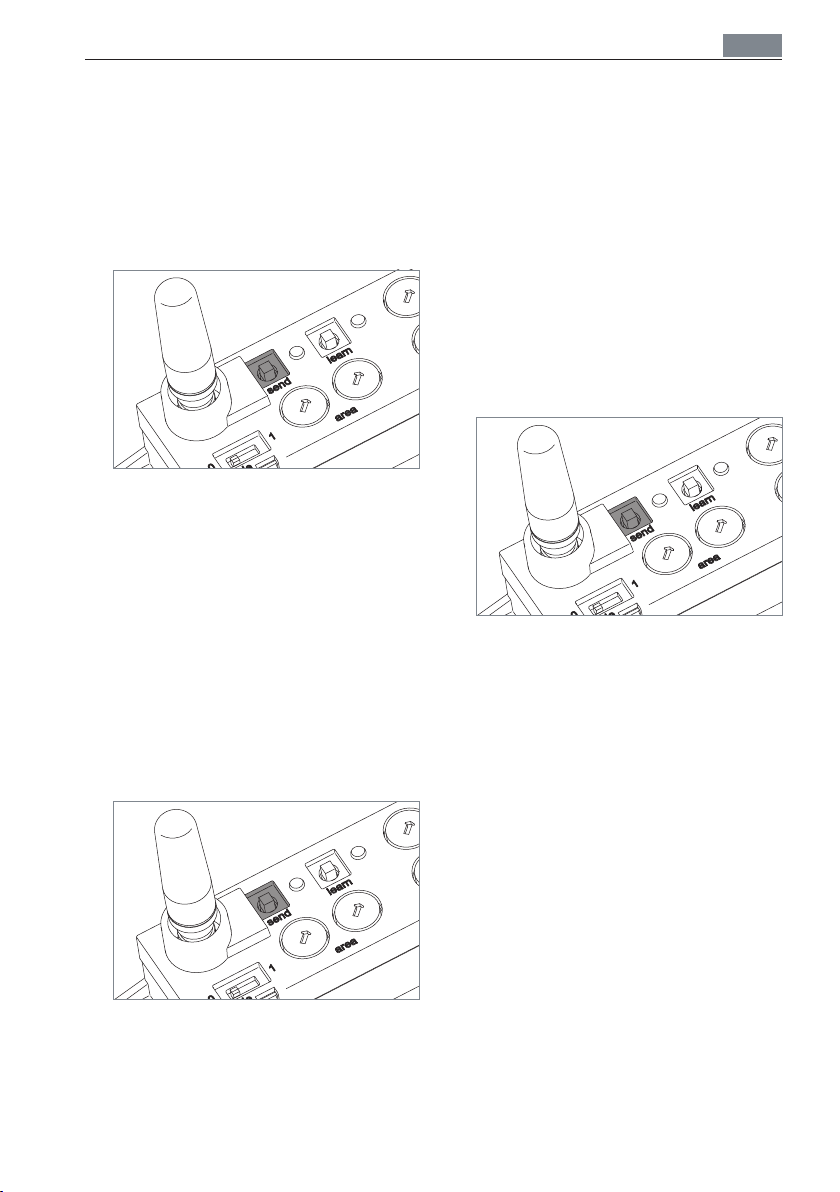

Fig. 26: Taste „send“.
22
Page 23
Externe Empfänger anbinden
DEU
HINWEIS: Bei jedem Drücken der Taste
„send“ wird zusätzlich ein Schaltertelegramm gesendet, das zum Einlernen
von externen Empfängern verwendet
werden kann.
X Drücken Sie die Taste „send“, siehe
Fig. 26.
Wenn die LED „send“ leuchtet, ist der
Betriebszustand der externen Funktion aktiviert.
Wenn die LED „send“ nicht leuchtet, ist
der Betriebszustand der externen Funktion deaktiviert.
11.3 Externe Funktion aktivieren
und deaktivieren
Fig. 27: Taste „send“.
X Drücken Sie die Taste „send“ und halten
Sie die Taste mindestens fünf Sekunden
gedrückt, siehe Fig. 27.
Wenn der Betriebszustand der externen Funktion bisher deaktiviert war, ist
der Betriebszustand jetzt aktiviert und
die LED „send“ beginnt zu leuchten.
Wenn der Betriebszustand der externen Funktion bisher aktiviert war, ist der
Betriebszustand jetzt deaktiviert und die
LED „send“ leuchtet nicht mehr.
11.4 Externe Funktion einstellen
Das Modul kann ein EnOcean kompatibles Schaltertelegramm generieren und an
externe Empfänger übermitteln. Das Schaltertelegramm wird dabei zum Beispiel aus
Sensorinformationen der Leuchte oder
beim manuellen Einschalten der Leuchte
generiert.
Dieses Telegramm kann genutzt werden,
um beispielsweise folgende gebäudeseitige Funktionen zu realisieren:
Grundbeleuchtung für Durchgangszo-
nen, wie zum Beispiel Wandleuchten,
ein- und ausschalten
Steuerinformationen für zum Beispiel
Heizung, Klima, Lüftung, Sonnenschutz
bereitstellen
Das Modul kann dabei so eingestellt
werden, dass es das Schaltertelegramm
sendet, wenn die Bedingung „Präsenzerfassung“ erfüllt ist oder wenn die
Bedingung „Präsenzerfassung und Tageslichtregelung“ erfüllt ist.
Des Weiteren können Sie entscheiden, ob
das Modul das Schaltertelegramm sendet,
wenn nur eine bestimmte Leuchte eine
der beiden Bedingungen erfüllt oder wenn
eine beliebige Leuchte in einer Gruppe
eine der beiden Bedingungen erfüllt.
Das Modul sendet immer ein Schaltertelegramm, wenn die Leuchte manuell eingeschaltet wird, zum Beispiel bei dimmbaren
Leuchten.
23
Page 24
DEU
Externe Empfänger anbinden
Funktionen für eine bestimmte Leuchte
Simple Single Control
Externe Empfänger schalten ein, wenn
die Sensoren einer bestimmten Leuchte
Präsenz erkennen und die Helligkeit des
Tageslichts nicht ausreicht. Also dann,
wenn sich die Leuchte in der Arbeitsbeleuchtung befindet oder die Servicebeleuchtung aktiviert ist.
Advanced Single Control
Externe Empfänger schalten ein, wenn
der Sensor einer bestimmten Leuchte
Präsenz erkennt, selbst wenn die
Leuchte nicht leuchtet.
Funktionen für eine beliebige Leuchte
in einer Gruppe
Simple Group Control
Externe Empfänger schalten ein, wenn
die Sensoren einer beliebigen Leuchte
in einer Gruppe Präsenz erkennen und
die Helligkeit des Tageslichts nicht ausreicht. Also dann, wenn sich die Leuchte
in der Arbeitsbeleuchtung befindet oder
die Servicebeleuchtung aktiviert ist.
Advanced Group Control
Externe Empfänger schalten ein, wenn
der Sensor einer beliebigen Leuchte in
einer Gruppe Präsenz erkennt, selbst
wenn die Leuchte nicht leuchtet.
Simple Single Control einstellen
HINWEIS: Im Auslieferungszustand des
Moduls ist diese Funktion eingestellt.

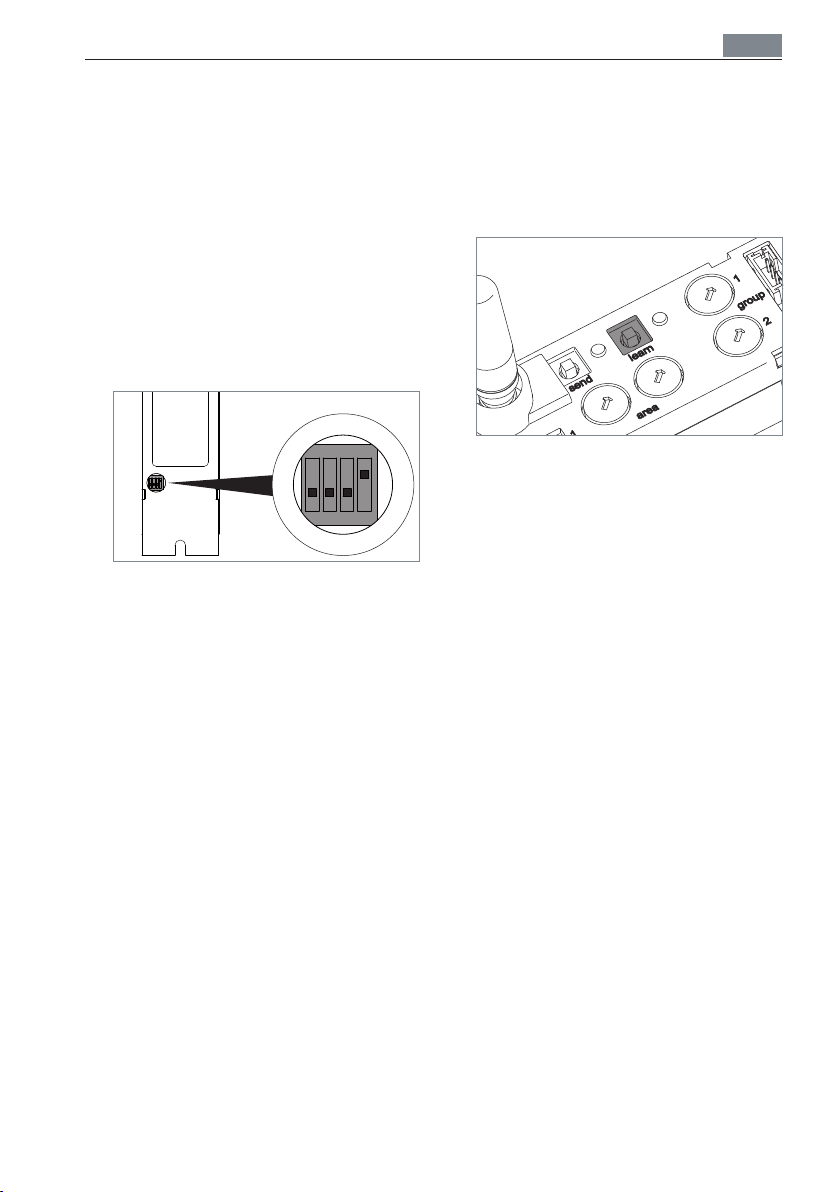

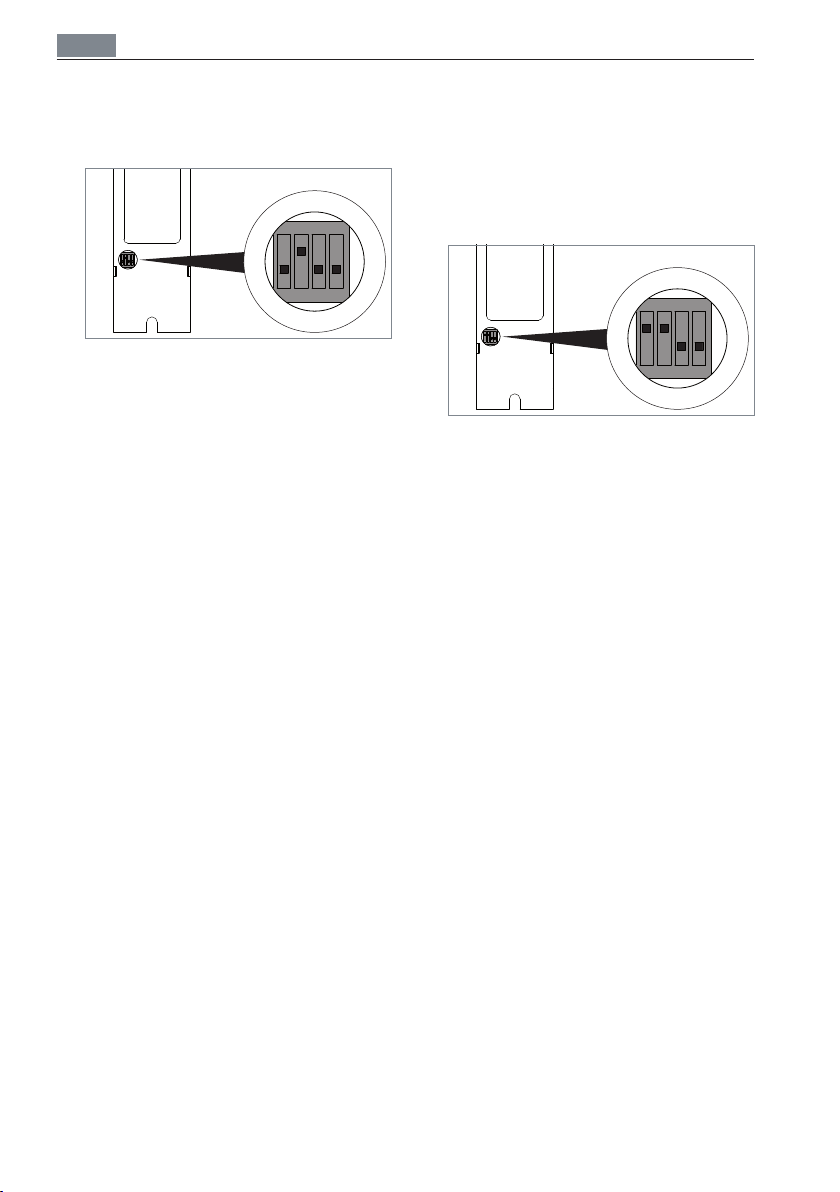

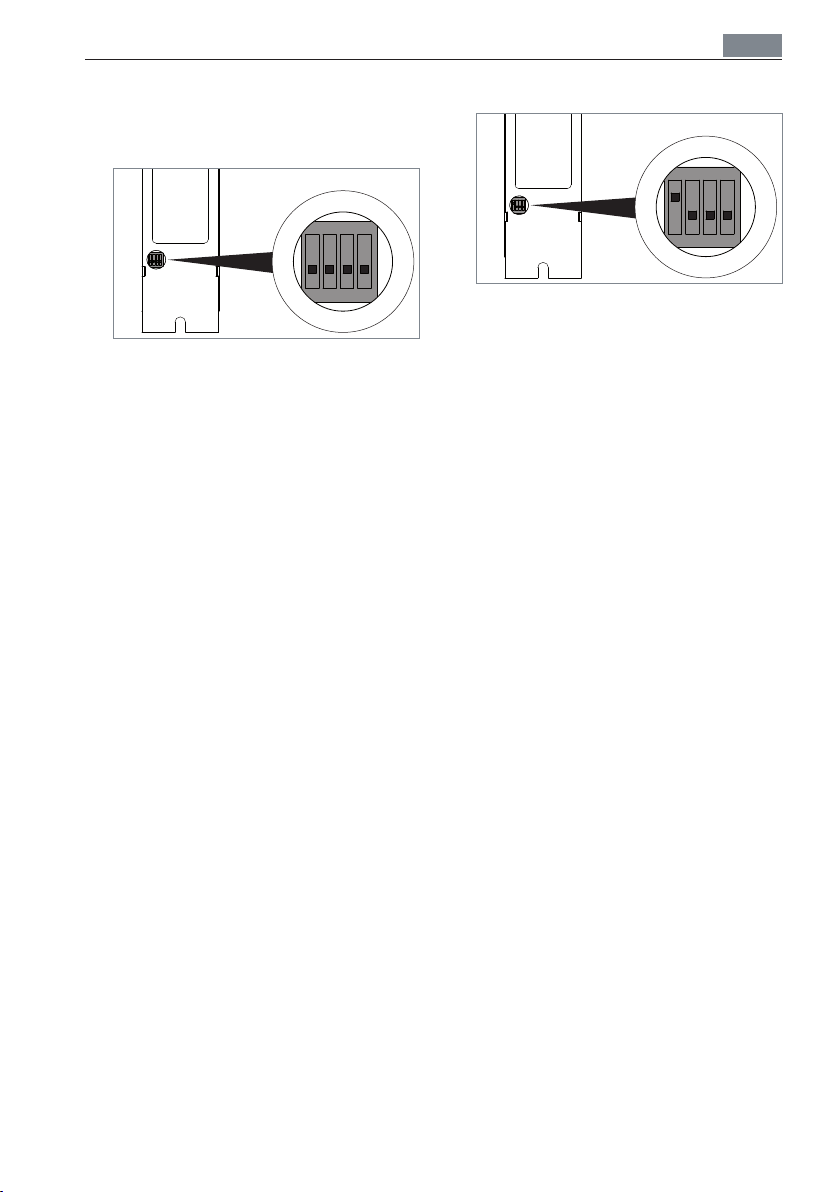

Fig. 28: DIP-Schalterstellung für Funktion
Simple Single Control.
X Trennen Sie die Leuchte von der Strom-
versorgung.
X Stellen Sie die DIP-Schalter Nr. 1, Nr. 2
und Nr. 3 auf Position „OFF“, siehe
Fig. 28.
HINWEIS: Die Stellung des DIP-Schalters Nr. 4 ist für diese Funktion unerheblich.
X Verbinden Sie die Leuchte wieder mit
der Stromversorgung.
X Lernen Sie externe Empfänger ein,
siehe Kapitel 11.1 „Externe Empfänger
einlernen“, Seite 22.
X Wenn die externe Funktion noch nicht
aktiviert ist, aktivieren Sie die externe
Funktion, siehe Kapitel 11.3 „Externe
Funktion aktivieren und deaktivieren“,
Seite 23.
24
Page 25
Externe Empfänger anbinden
DEU
Advanced Single Control einstellen
Fig. 29: DIP-Schalterstellung für Funktion
Advanced Single Control.
X Trennen Sie die Leuchte von der Strom-
versorgung.
X Stellen Sie den DIP-Schalter Nr. 1 auf
Position „ON“, siehe Fig. 29.
X Stellen Sie die DIP-Schalter Nr. 2 und
Nr. 3 auf Position „OFF“.
HINWEIS: Die Stellung des DIP-Schal-
ters Nr. 4 ist für diese Funktion unerheblich.
X Verbinden Sie die Leuchte wieder mit
der Stromversorgung.
X Lernen Sie externe Empfänger ein,
siehe Kapitel 11.1 „Externe Empfänger
einlernen“, Seite 22.
X Wenn die externe Funktion noch nicht
aktiviert ist, aktivieren Sie die externe
Funktion, siehe Kapitel 11.3 „Externe
Funktion aktivieren und deaktivieren“,
Seite 23.
Simple Group Control einstellen
HINWEIS: Die Schwarmsteuerung muss
bei allen Leuchten der gewünschten
Gruppe aktiviert sein.
Fig. 30: DIP-Schalterstellung für Funktion
Simple Group Control.
X Trennen Sie die Leuchte von der Strom-
versorgung.
X Stellen Sie den DIP-Schalter Nr. 2 auf
Position „ON“, siehe Fig. 30.
X Stellen Sie die DIP-Schalter Nr. 1 und
Nr. 3 und auf Position „OFF“.
HINWEIS: Die Stellung des DIP-Schal-
ters Nr. 4 ist für diese Funktion unerheblich.
X Verbinden Sie die Leuchte wieder mit
der Stromversorgung.
X Lernen Sie externe Empfänger ein,
siehe Kapitel 11.1 „Externe Empfänger
einlernen“, Seite 22.
X Wenn die externe Funktion noch nicht
aktiviert ist, aktivieren Sie die externe
Funktion bei der Leuchte, bei der der
externe Empfänger eingelernt wurde,
siehe Kapitel 11.3 „Externe Funktion
aktivieren und deaktivieren“, Seite 23.
25
Page 26
DEU
Repeater-Funktion aktivieren
Advanced Group Control einstellen
HINWEISE:
Diese Funktion muss bei allen Leuch-
ten der gewünschten Gruppe eingestellt sein.
Die Schwarmsteuerung muss bei allen
Leuchten der gewünschten Gruppe aktiviert sein.
Fig. 31: DIP-Schalterstellung für Funktion
Advanced Group Control.
X Trennen Sie die Leuchte von der Strom-
versorgung.
X Stellen Sie die DIP-Schalter Nr. 1 und
Nr. 2 auf Position „ON“, siehe Fig. 31.
X Stellen Sie die DIP-Schalter Nr. 3 auf
Position „OFF“.
HINWEIS: Die Stellung des DIP-Schal-
ters Nr. 4 ist für diese Funktion unerheblich.
X Verbinden Sie die Leuchte wieder mit
der Stromversorgung.
X Lernen Sie externe Empfänger ein,
siehe Kapitel 11.1 „Externe Empfänger
einlernen“, Seite 22.
X Wenn die externe Funktion noch nicht
aktiviert ist, aktivieren Sie die externe
Funktion bei der Leuchte, bei der der
externe Empfänger eingelernt wurde,
siehe Kapitel 11.3 „Externe Funktion
aktivieren und deaktivieren“, Seite 23.
12. Repeater-Funktion
aktivieren
Wenn die Reichweite eines Moduls nicht
mehr ausreicht, kann ein anderes Modul
als Repeater verwendet werden.
Alle Telegramme, auch die von Fremdprodukten, werden empfangen und weitergeleitet.
HINWEIS: Verwenden Sie die RepeaterFunktion nur, wenn die Reichweite eines
Moduls im Grenzbereich ist. Halten Sie
die Anzahl der Repeater niedrig, da die
Performance aufgrund von hohem Traffic
sinken kann.
Fig. 32: DIP-Schalterstellung für RepeaterFunktion.
X Trennen Sie die Leuchte von der Strom-
versorgung.
X Stellen Sie den DIP-Schalter Nr. 4 auf
Position „ON“.
HINWEIS: Die Stellung der anderen
DIP-Schalter ist für diese Funktion unerheblich.
X Verbinden Sie die Leuchte wieder mit
der Stromversorgung.
26
Page 27
Reset durchführen
13. Reset durchführen
Beim Reset wird das Modul in den Auslieferungszustand zurückgesetzt. Dabei werden
alle gespeicherten Leuchten und Sender
gelöscht, das Beleuchtungsniveau Grundbeleuchtung zurückgesetzt und die externe
Funktion deaktiviert.
Fig. 33: Taste „learn“.
X Drücken Sie die Taste „learn“ und hal-
ten Sie die Taste mindestens 15 Sekunden gedrückt, bis die LEDs „learn“
und „send“ dauerhaft leuchten, siehe
Fig. 33.
DEU
27
Page 28
DEU
14. Was tun wenn?
Problem Mögliche Ursachen Behebung
LED „learn“ und
LED „send“ blinken.
LED „learn“ und
LED „send“ leuchten
dauerhaft.
Modul reagiert nicht
auf Eingaben.
Fehlerhafte Kommunikation des Moduls
über einen längeren
Zeitraum.
Voreinstellungen werden beim Anschließen
des Moduls an die
Leuchte nicht automatisch übertragen.
Leuchte reagiert
anders als erwartet
nach Bedienung am
Funksender.
Leuchte wird mit
anderer Gruppe oder
anderem Bereich eingeschaltet, als am
Modul eingestellt.
Leuchte leuchtet in
der Grundbeleuchtung
zu hell.
Maximale Anzahl an
gespeicherten Geräten ist erreicht.
Softwarefunktion ist
gestört.
Softwarefunktion ist
gestört.
Softwarefunktion ist
gestört.
Modul wurde bereits
an eine andere
Leuchte angeschlossen und die
Übertragung der Voreinstellungen beim
erstmaligen Anschließen fand bereits statt.
Bei 2-Kanal Funksendern: Abdeckung des
Funksenders ist falsch
herum montiert.
Leuchte ist noch im
Speicher der „alten“
Gruppen oder des
„alten“ Bereichs.
Dimmwert der Grundbeleuchtung wurde zu
hoch eingestellt.
X Lernen Sie gespeicherte Geräte
aus und das gewünschte Gerät ein,
siehe Kapitel 10.1 „Funksender
ein- und auslernen“, Seite 20.
X Trennen Sie das Modul für einige
Sekunden von der Stromversorgung.
X Trennen Sie das Modul für einige
Sekunden von der Stromversorgung.
X Führen Sie einen Reset durch,
siehe Kapitel 13 „Reset durchführen“, Seite 27.
X Führen Sie einen Reset durch,
siehe Kapitel 13 „Reset durchführen“, Seite 27.
X Drehen Sie die Abdeckung des
Funksenders um 180°.
X Warten Sie ungefähr eine
Stunde, bis der Speicher die
Leuchte „vergessen“ hat.
X Stellen Sie die gewünschte Grund-
beleuchtung bei möglichst geringer Helligkeit im Raum neu ein,
siehe Kapitel 9 „Grundbeleuchtung einstellen“, Seite 19.
Reset durchführen
28
Page 29
Reset durchführen
Problem Mögliche Ursachen Behebung
Anschlussleitung ist
beschädigt.
Falls Sie unseren Service in Anspruch nehmen möchten, ist unser Service-Team für
Sie erreichbar:
Service-Hotline: +49 (0) 77 20 / 6 01 - 170
Service-E-Mail: [email protected]
Tab. 3: Was tun wenn?
Mechanische Einwirkung auf die
Anschlussleitung.
X Beschädigte Anschlussleitung
sofort von der Stromversorgung
trennen und durch eine Leitung
ersetzen, die Sie nur vom Hersteller beziehen können.
15. Entsorgen
Das Produkt unterliegt der europäischen
WEEE-Richtlinie.
X Entsorgen Sie das Produkt getrennt
vom Hausmüll über die dafür zuständigen und staatlich bestimmten Stellen.
Mit einer ordnungsgemäßen Entsorgung vermeiden Sie mögliche negative
Folgen für Mensch und Umwelt.
DEU
29
Page 30
DEU
Technische Daten
16. Technische Daten
HINWEIS: Es gelten die Angaben auf dem
Leistungsschild des Moduls, das Sie an der
Unterseite des Moduls finden.
16.1 Kompatibilität
Das Modul ist mit allen Waldmann Leuchten kompatibel, die mit folgenden Steuerungen und Firmware-Versionen ausgestattet
sind:
dimmbar
Version VFP 4.4 D (und höher)
PIR Sensor
Version VFS 4.3 E (und höher)
Version VFS 4.4 F (und höher)
HFMD Sensor
Version VFP 4.5 H (und höher)
Version VFP 4.9 A (und höher)
16.2 Zulässige Temperaturen
Bezeichnung Wert
Umgebungstemperatur im
Betreib
Lagertemperatur -25°C...75°C
Tab. 4: Zulässige Temperaturen.
16.3 Elektrische Werte
Bezeichnung Wert
Eingangsspannungsbereich
Leistungsaufnahme
Spannungsversorgung
Tab. 5: Systemvoraussetzungen.
0°C...55°C
5-6 V DC
250 mW
(max. 280 mW)
Über
Leuchtensteuerung
16.4 Funkdaten
Bezeichnung Wert
Funktechnologie
Funk-Sendeempfänger
Reichweite 30 m in Gebäuden
Tab. 6: Funkspezifikation.
Bidirektionale
EnOcean Funkkommunikation
868,3 MHz
Für den Einsatz in EULändern, der Schweiz,
der Republik China und
dem Sultanat Oman.
902,875 MHz
Für den Einsatz
in den USA
16.5 Klassifizierung
Bezeichnung Wert
Schutzklasse
Schutzart IP 20
Betriebsart Dauerbetrieb
Tab. 7: Klassifizierung.
III

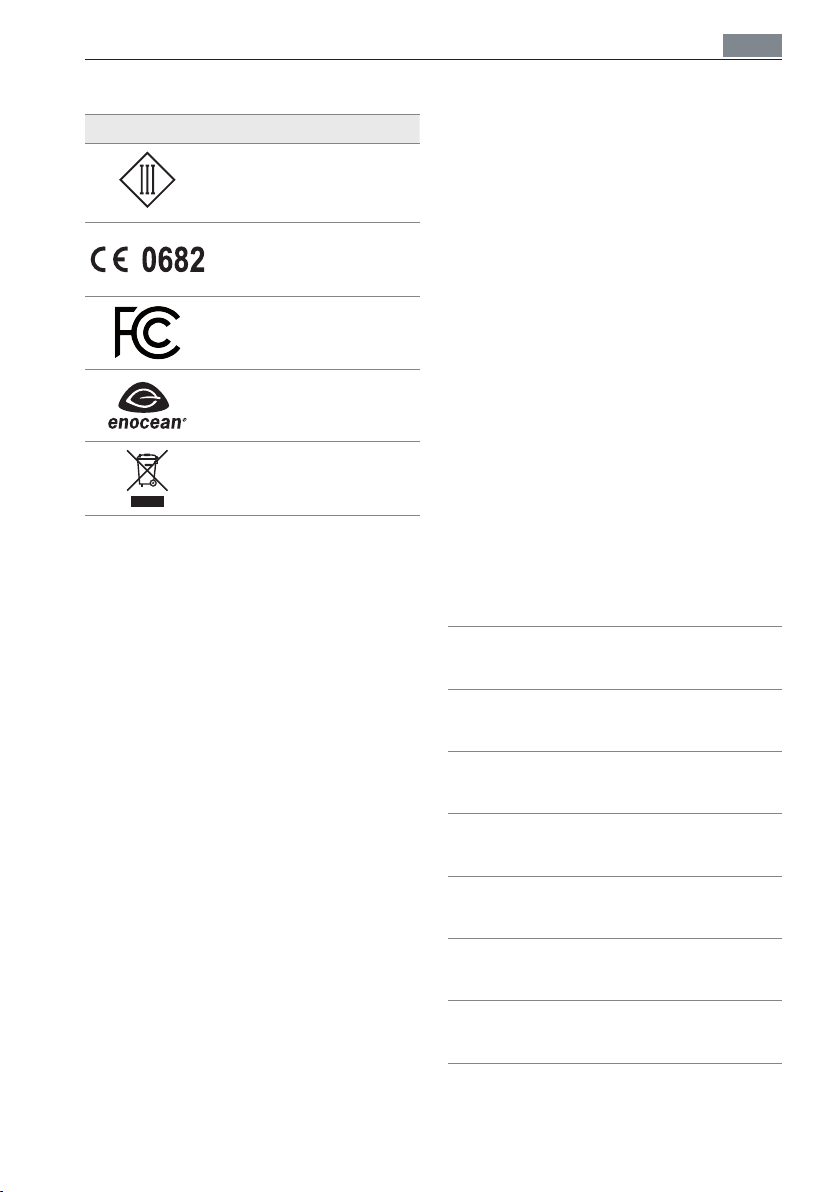

16.6 Symbole
Symbol Bezeichnung
Schutzklasse III
Betrieb mit Sicherheits-
kleinspannung (SELV)
CE-Konformitätskennzei-
chen mit Kennnummer
der benannten Stelle
FCC-Kennzeichen
EnOcean
Funktechnologie
30
Entsorgung nach
der europäischen
WEEE-Richtlinie
Tab. 8: Symbole.
Page 31
Eigene Notizen
DEU
16.7 Konformität und Zulassungen
CE-Konformität
TALK Module mit CE-Konformitätskennzeichen sind für EU-Länder und die Schweiz
zugelassen.
Modell: PULSE TALK
Registrierungsnummer des Zertifikats:
E817003-CC
Frequenz: 868,3 MHz
CMIIT-Konformität
TALK Module mit CMIIT-Kennung sind für
die Republik China zugelassen.
Modell: PULSE TALK
CMIIT-Kennung: 2013DJ9250
Frequenz: 868,3 MHz
OMAN-TRA-Zulassung
TALK Module mit OMAN-TRA-Kennung
sind für das Sultanat Oman zugelassen.
Modell: PULSE TALK
OMAN-TRA-Kennung: TRA/TA-R/2553/15
Frequenz: 868,3 MHz
FCC-Konformität
TALK-Module mit FCC-Kennzeichen sind
für die USA zugelassen.
Modell: PULSE TALK
FCC-Kennung: 2AARB
Frequenz: 902,875 MHz
Dieses Gerät erfüllt Teil 15 der FCC-Regeln.
Der Betrieb unterliegt folgenden zwei
Bedingungen: (1) das Gerät darf keine
schädlichen Störungen verursachen, und
(2) das Gerät muss auftretende Störungen
aufnehmen, auch wenn sie zu unerwünschtem Betrieb führen.
HINWEIS: Am Gerät vorgenommene Änderungen und Umbauten, die von der Firma
Waldmann nicht ausdrücklich genehmigt
wurden, können den Verlust der FCC-Zulassung zum Betrieb des Geräts zur Folge
haben.
1 7. Eigene Notizen
31
Page 32
ENG
Table of Contents
1. For your safety ................................................................................................... 34
1.1 Designated use .........................................................................................34
1.2 Safety instructions.....................................................................................34
1.3 Warning levels in the document ................................................................ 34
2. Product overview ...............................................................................................35
3. Functions ............................................................................................................ 35
3.1 LUM CONNECT TALK ...............................................................................35
3.2 Lighting levels ...........................................................................................36
3.3 External transmitters .................................................................................36
3.4 External receivers ...................................................................................... 36
3.5 Repeater function ...................................................................................... 36
4. Installing the module ........................................................................................37
5. Mounting ............................................................................................................ 38
5.1 Mounting the module in a LAVIGO or LAVIGO VTL free-standing luminaire .
38
5.2 Mounting the module in an ATARO free-standing luminaire ..................... 39
5.3 Mounting the module in a TYCOON free-standing luminaire ....................39
6. Connection ......................................................................................................... 40
6.1 Connecting the module to a LAVIGO or LAVIGO VTL luminaire ...............40
6.2 Connecting the module to an ATARO or TYCOON luminaire .....................41
7. Configuring the swarm control ........................................................................42
7.1 Swarm control | Areas and groups ............................................................42
7.2 Configuring the swarm control | Via the LIGHT ADMIN app .....................44
7.3 Configuring the swarm control | On the module .......................................45
7.4 Deactivating the swarm control ................................................................46
8. Setting the work lighting...................................................................................46
8.1 Setting the work lighting | Via the LIGHT ADMIN app ...............................46
8.2 Setting the work lighting | On the module ................................................46
9. Setting the background lighting ....................................................................... 47
9.1 Setting the background lighting | Via the LIGHT ADMIN app .....................47
9.2 Setting the background lighting | On the module ...................................... 47
10. Connecting external transmitters .....................................................................48
10.1 Teaching in and unteaching wireless transmitters .....................................48
10.2 Operating the luminaire using a 2-channel wireless transmitter ............... 49
10.3 Operating the luminaire using a 4-channel wireless transmitter ............... 50
11. Connecting external receivers .......................................................................... 51
11.1 Teach-in of external receivers .................................................................... 51
11.2 Displaying the operating state of the external function ............................51
11.3 Activating and deactivating the external function ......................................51
32
Page 33
ENG
11.4 Setting the external function .....................................................................52
12. Activating the repeater function.......................................................................55
13. Performing a reset .............................................................................................55
14. What to do if? .....................................................................................................56
15. Disposal .............................................................................................................. 58
16. Technical data ....................................................................................................58
16.1 Compatibility .............................................................................................58
16.2 Admissible temperatures ..........................................................................58
16.3 Electrical values ......................................................................................... 58
16.4 Wireless data ............................................................................................ 58
16.5 Classification .............................................................................................58
16.6 Symbols ....................................................................................................59
16.7 Conformity and approvals..........................................................................59
17. Personal notes ...................................................................................................59
33
Page 34
For your safety
ENG
1. For your safety
These operating instructions describe the
installation of the TALK EnOcean module
and how to use it with a Waldmann luminaire.
These operating instructions do not replace
the instructions for use of the luminaire.
X Read and observe the instructions for
use and the safety instructions and
warnings contained therein.
1.1 Designated use
The module is designed for connecting
Waldmann luminaires to one another by
wireless using POWER control units. This
allows the luminaires to communicate with
one another and avoids light islands.
The module is also designed for wireless operation of Waldmann luminaires
using POWER control units and transmitting switching states to suitable external
receivers.
1.2 Safety instructions
Danger due to electric current
Improper use and faulty work on the luminaire may result in injuries and material
damage.
X Before performing work on the light,
disconnect the light from the power
supply.
X Mounting and connecting the luminaire
may only be carried out by a skilled
electrician!
X Disconnect the damaged connecting
cable immediately from the power supply and replace it by a cable which can
only be obtained from manufacturer.
Hazard caused by unsuitable spare parts
Unsuitable spare parts can result in injuries
and material damage.
X Use only spare parts approved by the
manufacturer.
1.3 Warning levels in the document
DANGER
Warning against hazards that result directly
in serious injuries or death in case of non-
observance.
WARNING
Warning against hazards that may result in
serious injuries or death in case of nonobservance.
CAUTION
Warning against hazards that may result in
injuries in case of non-observance.
NOTICE
Warning against hazards that may result
in material damage in case of non-obser-
vance.
34
Page 35
Product overview
ENG
2. Product overview
M
L
K
J
I
B
0XYZ1XYZ
0XYZ1XYZ
ID-Adresse
0XYZ1XYZ
ID-Adresse
No Designation
A
"module control" interface
B
mounting eyelets
C
"group" rotary coding switch
D
"area" rotary coding switch
S
"mode" slide switch
F
connecting line
NOTE: The delivery includes several
connecting lines in different lengths.
G
EnOcean ID for information
and documentation
H
DIP switch
I
antenna
J
"send" key
K
"send" LED
L
"learn" key
M
"learn" LED
Tab. 9: TALK EnOcean module product overview.
A
B
C
D
E
F
ID-Adresse
G
H
3. Functions
This chapter provides an overview of the
functions of the module.
If you want to know more about smart lighting with LUM CONNECT, please visit us at:
www.lumconnect.de.
3.1 LUM CONNECT TALK
Changing presence of employees in offices
and the use of presence- and daylightdependent luminaires lead to the formation
of so-called "light islands": The employee's
desk is illuminated while the rest of the
room is not illuminated.
The TALK module enables luminaires to
communicate with one another. Insular
lighting is now therefore a thing of the past.
To this end, luminaires are assigned to
diverse areas and groups via the module.
As an alternative, an automatic grouping
of the luminaires via the module can be
done. If the luminaire of a group detects
the presence of employees, it reports the
information to the other group members.
They illuminate the direct office environment on a pleasant basic level.
If required, you can adjust the swarm control to your needs. Configuration can be
performed using the LIGHT ADMIN app or
directly on the modules of the luminaires.
35
Page 36
Functions
ENG
3.2 Lighting levels
The lighting levels are already preset to optimum values as-delivered. If required, you
can adjust the work lighting and the background lighting to your needs.
Work lighting
0 %
Individually adjustable lighting level, in
which a luminaire emits a quantity of light
that allows pleasant working in the area of
the luminaire.
Background lighting
0 %
Reduced lighting level, in which a luminaire
emits a smaller light quantity.
As-delivered, the luminaire has a maximum
power consumption in background lighting
of approx. 30%, relative to the maximum
power consumption of the luminaire.
Service lighting
100 %
100 %
3.4 External receivers
This function can be used for teach-in
of external EnOcean receivers, such as
switching receivers or gateways for building automation. This enables external
receivers to receive switching information
of the luminaire via the module.
3.5 Repeater function
This function allows the module to be used
as repeater.
0 %
Lighting level, in which all connected luminaires are operated at full power. The luminaire sensors are off.
The service lighting is activated via external
transmitters and deactivated automatically
after approximately one hour.
3.3 External transmitters
This function can be used for teach-in of
external EnOcean transmitters, such as
wall transmitters. This enables external
transmitters to operate the module and
the luminaires connected to it.
36
100 %
Page 37
Installing the module
ENG
4. Installing the module
In this chapter, you will learn which possibilities you have for using and configuring the
module.
1st step: Configuring the swarm control
If you want to configure the swarm control according to your needs, you have two
possibilities:
X Configure the swarm control via the LIGHT ADMIN app, see chapter 7.2 “Con-
figuring the swarm control | Via the LIGHT ADMIN app”, page 44.
or
X Configure the swarm control directly on the module, see chapter 7.3 “Configur-
ing the swarm control | On the module”, page 45.
2nd step: Checking the setting for external receivers
X If you want to connect external EnOcean receivers to the module at a later
stage: Check whether you want to change the DIP switch setting on the back
of the module prior to mounting, see chapter 11.4 “Setting the external function”, page 52
3rd step: Mounting the module
X Mount the module, see chapter 5 “Mounting”, page 38
4th step: Connecting the module
X Connect the module, see chapter 6 “Connection”, page 40
37
Page 38
ENG
5. Mounting
WARNING
Risk of injury caused by electric shock.
X Disconnect the luminaire from the
power supply.
5.1 Mounting the module in a
LAVIGO or LAVIGO VTL freestanding luminaire
NOTE: If the module has already been
mounted ex works, you can immediately start configuring the swarm control, see chapter 7 “Configuring
the swarm control”, page 42. You can
identify a mounted module by a part of
the antenna protruding from the luminaire
head at the top.
A
B
Fig. 38: Removing the cover.
X Remove the cover A.
X To make a hole for the antenna of the
module, break the plate B out of the
cover.
X With LAVIGO VTL: Loosen the screw
which is used for mounting the TIME
module.
Mounting
C
Fig. 39: Module in a LAVIGO luminaire head.
NOTE: When mounting the module,
ensure correct position of the antenna,
as otherwise the cover on the luminaire head can no longer be mounted
correctly.
X Insert the module C into the unused
area in the luminaire head, see Fig. 39.
With LAVIGO VTL: Move the lug of the
TALK module under the lug of the TIME
module.
X Fasten the module using the delivered
short screws. With LAVIGO VTL: Use
the delivered long screw on one side
of the module to screw down the two
modules TALK and TIME.
X Mount the cover on the luminaire head.
In doing so, pass the antenna of the
module through the hole in the cover.
38
Page 39
Mounting
ENG
5.2 Mounting the module in an
ATARO free-standing luminaire
X Remove the cover in the centre of the
upper side of the luminaire head.
Fig. 40: Module in an ATARO luminaire head.
NOTE: When mounting the module,
ensure correct position of the antenna,
as otherwise the cover on the luminaire head can no longer be mounted
correctly.
X For luminaires with HFMD sensor: Dis-
connect the functional earth in the central support of the luminaire head.
X Insert the module A into the unused
area in the central support of the luminaire head, see Fig. 40
X Fasten the module using the deliv-
ered short screws. For luminaires with
HFMD sensor: Use the delivered long
screw on one side of the module to
tighten the module and the line of the
functional earth.
X Mount the cover on the luminaire head.
In doing so, pass the antenna of the
module through the hole in the cover.
5.3 Mounting the module in a
TYCOON free-standing luminaire
X Remove the cover in the centre of the
upper side of the luminaire head.
A
Fig. 41: Module in a TYCOON luminaire
head.
NOTE: When mounting the module,
ensure correct position of the antenna,
as otherwise the cover on the luminaire head can no longer be mounted
correctly.
X Insert the module A into the unused
area in the central support of the luminaire head, see Fig. 41
X Fasten the module using the delivered
short screws.
X Mount the cover on the luminaire head.
In doing so, pass the antenna of the
module through the hole in the cover.
A
39
Page 40
ENG
6. Connection
6.1 Connecting the module to a
LAVIGO or LAVIGO VTL luminaire
When the module is connected to the luminaire, all luminaires to which a module has
been connected start communicating with
one another automatically.
NOTE: The delivery includes several connecting lines in different lengths. Use the
shortest connecting line possible for your
luminaire model.
Connection
4
1
2
3
4
Fig. 42: Module control interface.
X Connect one end of the connecting line
to the "module control" interface on the
module, see Fig. 42
40
No Designation
1
Tastm. (operating element)
2
HFMD sensor, PIR sensor
3
TIME module
(LUM CONNECT VTL)
4
TALK module, KNX/LON module
Tab. 10: Assignment of the sockets.
X Connect the other end of the con-
necting line to the interface 4 „TALK
module, KNX/LON module“ on the
luminaire control in the luminaire head,
see Tab. 10.
Page 41
Connection
ENG
6.2 Connecting the module to an
ATARO or TYCOON luminaire
When the module is connected to the luminaire, various presettings are automatically
transmitted from the module to the luminaire, such as the lighting levels. In addition, all luminaires to which a module has
been connected start communicating with
one another automatically.
NOTES:
The presettings are transmitted only
when the module is connected for the
first time if the "mode" slide switch is
set to position 1. If you want to connect the same module to a different
luminaire, you must reset the module,
see chapter 13 “Performing a reset”,
page 55.
The delivery includes several connect-
ing lines in different lengths. Use the
shortest connecting line possible for
your luminaire model.
Fig. 44: Module control interface.
X Connect one end of the connecting line
to the "module control" interface on the
module, see Fig. 44
NOTE: Depending on the equipment of
the luminaire, the connecting line must
be connected to a different interface in
the luminaire head. During the following work, make sure that you are using
the interface provided for your luminaire model.
Fig. 43: Transmission activated.
X Slide the "mode" slide switch to posi-
tion 1, see Fig. 43.
NOTE: 30 seconds after commissioning,
the "mode" slide switch can be set to position 0 to enable configuring of the swarm
control via the app.
A
B
Fig. 45: Interface for dimmable luminaires
and luminaires with HFMD sensor
X For luminaires with HFMD sensor:
Connect the other end of the connecting line to the interface A "R/TxD0" on
the luminaire control B in the luminaire
head, see Fig. 45.
X With dimmable luminaires: Connect
the other end of the connecting line to
the interface A "R/TxD0" on the luminaire control B in the luminaire head,
see Fig. 45.
41
Page 42
Configuring the swarm control
ENG
7. Configuring
A
the swarm control
7.1 Swarm control | Areas and
groups
B
Fig. 46: Interface for luminaires with PIR
sensor
X For luminaires with PIR sensor: Con-
nect the other end of the connecting
line to the interface A "R/TxD0" on the
PIR sensor B in the luminaire head,
see Fig. 46.
3
2
1
0
9
8
3
2
4
7
4
1
5
6
5
0
6
9
7
8
area
14 15
13
11 12
Fig. 47: Example: Areas.
A luminaire can be assigned to exactly one
area. An area is a fixed delimitation and can
be, for example, a floor or a large office.
Links between areas are not possible.
The area can either be set via the LIGHT
ADMIN app or via the two "area" rotary
coding switches. The left switch is for the
ten digit and the right switch for the one
digit of the area address. 100 different area
addresses (0-99) can be set.
42
Page 43
Configuringthe swarm control
ENG
0
1
F
2
E
3
D
4
C
1
5
B
3
2
1
0
9
8
3
2
4
7
4
1
5
6
5
0
6
9
7
8
area
6
A
7
9
8
group
0
1
F
2
E
3
D
4
C
2
5
B
6
A
7
9
8
7/87/7 8/9 9/9
group adr. = 7
group adr. = 9
group adr. = 8
area adr. = 15
Fig. 48: Example: Groups
Within an area, each luminaire can be
assigned to exactly one group or to two
different groups.
The groups can be set either via the LIGHT
ADMIN app or via the two "group 1" and
"group 2" rotary coding switches. Each
rotary coding switch is for a group. 16 group
addresses (0-F) can be set. Up to 30 luminaires can be assigned to each group.
group adr. = 7
group adr. = 8
area adr. = 15
Fig. 49: Example: luminaires do not detect presence.
If no luminaire of an area or of a group
detects presence, all luminaires will remain
switched off, see Fig. 49
group adr. = 7
group adr. = 8
area adr. = 15
Fig. 50: Example: Group 7 luminaire detects
presence.
When a person enters the detection area
of a luminaire that belongs to a group, this
luminaire is switched to work lighting.
The luminaire that is present in the same
group but does not detect presence is
switched to background lighting, see
Fig. 50
43
Page 44
ENG
group adr. = 7
group adr. = 8
area adr. = 15
Fig. 51: Example: Groups 7 and 8 luminaire
detects presence.
When a luminaire that is present in two
groups detects presence, this luminaire is
switched to work lighting.
The other luminaires that are present in
both groups but do not detect presence
are switched to background lighting, see
Fig. 51.
Configuringthe swarm control
7.2 Configuring the
swarm control | Via the
LIGHT ADMIN app
X Download the LIGHT ADMIN app. The
links for downloading the app for Windows, Android and iOS can be found
on our Website www.light-admin.com.
X Register for the use of the
LIGHT ADMIN app under
www.waldmann.com/registration.
X Set the sliding switch and all rotary cod-
ing switches on the module to position 0.
X Plan which areas and which groups the
luminaires should be affected to.
X Configure the swarm control via the
LIGHT ADMIN app.
44
Page 45
Configuringthe swarm control
ENG
7.3 Configuring the
swarm control | On the module
X Plan which area and which groups the
luminaire should be affected to.
Fig. 52: "area" rotary coding switch
X Set both "area" rotary coding switches
to the desired area address, see Fig. 52.
Fig. 54: Swarm control activated.
X Slide the "mode" slide switch to posi-
tion 1, see Fig. 54.
Once the module has been connected,
all luminaires to which a module has
been connected will communicate with
each other.
After no later than 15 minutes, the automatic teach-in process will be complete, updating taking place at regular
intervals.
Fig. 53: "group1" and "group2" rotary coding switches
X If you want to assign the luminaire to
exactly one group, both rotary coding
switches "group1" and "group2" should
be set to the same group address, see
Fig. 53.
X If you want to assign the luminaire
exactly to two different groups, the
"group1" and "group2" rotary coding
switches must be set to the relevant
group addresses.
45
Page 46
Setting the work lighting
ENG
7.4 Deactivating the swarm control
Fig. 55: Swarm control deactivated.
X Push the "mode" slide switch to posi-
tion 0, see Fig. 55, and make sure that
at least one rotary coding switch is not
at position 0, for example at position 1.
The function is deactivated. All other
functions such as communication with
external transmitters and receivers
remain active.
8. Setting the work lighting
8.1 Setting the work lighting | Via
the LIGHT ADMIN app
X Set the work lighting via the LIGHT
ADMIN app
8.2 Setting the work lighting | On
the module
Setting the work lighting of an ATARO,
LAVIGO or LAVIGO VTL luminaire
X Dim the luminaire until the work area
is illuminated with the required brightness. For more details on this, please
read the instructions for use of the
luminaire.
The set brightness is saved as work
lighting.
Setting the work lighting of a TYCOON
luminaire
X Dim the luminaire by pressing the upper
key of the operating element of the
luminaire until the work area is illuminated with the desired brightness. For
more details on this, please read the
instructions for use of the luminaire.
The set brightness is saved as work
lighting.
46
Page 47
Setting the background lighting
ENG
9. Setting the
background lighting
9.1 Setting the background lighting | Via the LIGHT ADMIN app
X Set the background lighting via the
LIGHT ADMIN app.
9.2 Setting the background lighting | On the module
NOTE: Waldmann luminaires are availa-
ble with two different operating concepts:
Operating concept "Separately oper-
ated luminaire" (standard for LED luminaires, for example LAVIGO, LAVIGO VTL,
ATARO LED and TYCOON LED)
Operating concept "Synchronously
operated luminaire" (optional and with
fluorescent lamps, for example ATARO
and TYCOON)
Setting the background lighting of a separately operated luminaire
Prerequisites:
The indirect light of the luminaire is on
The direct light of the luminaire is off
With LAVIGO VTL: During the setting
of the background lighting, the "VTL"
parameter is deactivated, see operating instructions POWER control unit
type III.
X Dim the indirect light of the luminaire
until the work area is illuminated with
the required brightness. For more
details on this, please read the instructions for use of the luminaire.
Fig. 56: "learn" key
X Press the "learn" key and keep it
depressed for 10 to 15 seconds until
the "learn" LED starts flashing slowly,
see Fig. 56.
The set brightness is saved as background lighting.
The luminaire switches again to work
lighting, which can again be set as
desired.
Setting the background lighting of a synchronously operated ATARO luminaire
X Dim the luminaire until the work area
is illuminated with the required brightness. For more details on this, please
read the instructions for use of the
luminaire.
Fig. 57: "learn" key
X Press the "learn" key and keep it
depressed for 10 to 15 seconds until
the "learn" LED starts flashing slowly,
see Fig. 57.
The set brightness is saved as background lighting.
47
Page 48
Connecting external transmitters
ENG
The luminaire switches again to work
lighting, which can again be set as
desired.
Setting the background lighting of a synchronously operated TYCOON luminaire
X Dim the luminaire by pressing the lower
key of the operating element of the
luminaire until the work area is illuminated with the desired brightness. For
more details on this, please read the
instructions for use of the luminaire.
The set brightness is saved as background lighting.
X To return to work lighting, press the
upper key of the operating element of
the luminaire.
10. Connecting external
transmitters
10.1 Teaching in and unteaching
wireless transmitters
A luminaire can communicate with a maximum of ten wireless transmitters.
Teaching in and unteaching a wireless
transmitter
Fig. 58: "learn" key
X Press the "learn" key and keep it
depressed for two seconds, see Fig. 58.
The "learn" LED is flashing.
X Press the desired wireless transmitter.
The "learn" LED goes out.
Teach-in of the wireless transmitter
is complete. If the wireless transmitter was already taught in, the wireless
transmitter is now untaught.
X If you want to teach in further wireless
transmitters, repeat the process.
48
Page 49
Connecting external transmitters
ENG
Deleting all wireless transmitters
Fig. 59: "learn" key
X Press the "learn" key and keep it
depressed for five to ten seconds until
the "learn" LED starts flashing quickly,
see Fig. 58.
All wireless transmitters that had been
saved to the module have now been
deleted.
10.2 Operating the luminaire
using a 2-channel wireless
transmitter
Fig. 60: Example: PEHA 2-channel wireless
transmitter.
Switching on
X Press the key of the wireless transmit-
ter at the bottom.
Dimming
NOTE: With separately operated lumi-
naires, only the direct light is dimmed.
X To dim the luminaire brighter, press the
key of the wireless transmitter at the
bottom and keep the key depressed.
X To dim the luminaire darker, press the
key of the wireless transmitter at the
top and keep the key depressed.
Switching off
X Press the key of the wireless transmit-
ter at the top.
Activating the service lighting
X Rotate the cover of the wireless trans-
mitter once by 180°.
X Press the key of the wireless transmit-
ter at the bottom.
All connected luminaires will be oper-
ated at the maximum power. The luminaire sensors are off.
The service lighting is deactivated automatically after approximately one hour.
49
Page 50
Connecting external transmitters
ENG
X To deactivate the service lighting pre-
maturely, press the key of the wireless
transmitter at the top.
10.3 Operating the luminaire
using a 4-channel wireless
transmitter
Fig. 61: Example: PEHA 4-channel wireless
transmitter.
Switching on
X Press the right-hand key of the wireless
transmitter at the bottom.
Dimming
NOTE: With separately operated lumi-
naires, only the direct light is dimmed.
X To dim the luminaire brighter, press the
right-hand key of the wireless transmitter at the bottom and keep the key
depressed.
X To dim the luminaire darker, press the
right-hand key of the wireless transmitter at the top and keep the key
depressed.
Switching off
X Press the right-hand key of the wireless
transmitter at the top.
Activating the service lighting
X Press the left-hand key of the wireless
transmitter at the bottom.
All connected luminaires will be oper-
ated at the maximum power. The luminaire sensors are off.
The service lighting is deactivated automatically after approximately one hour.
X To deactivate the service lighting pre-
maturely, press the left-hand key of the
wireless transmitter at the top.
50
Page 51
Connecting external receivers
ENG
11. Connecting external
receivers
11.1 Teach-in of external receivers
NOTE: Read in the operating instructions of
the external receiver how to teach in external transmitters at the receiver.
Fig. 62: "send" key
X Press the "send" key, see Fig. 62.
A switch telegram will be sent (similarly
to the use of wall transmitters), which
can be used for the teach-in of external receivers.
11.2 Displaying the operating
state of the external function
NOTE: As-delivered, the external function
is inactive.
Displaying the operating state of the
external function
Each time the "send" key is pressed,
a switch telegram will be sent additionally. It can be used for the teachin of external receivers.
X Press the "send" key, see Fig. 63.
When the "send" LED is lit, the operating state of the external function is
activated.
If the "send" LED is not lit, the operating state of the external function is
deactivated.
11.3 Activating and deactivating
the external function
Fig. 64: "send" key
X Press the "learn" key and keep it
depressed for at least five seconds,
see Fig. 64.
If the operating state of the external
function was deactivated before, the
operating state is now activated, and
the "send" LED starts lighting.
If the operating state of the external
function was activated before, the operating state is now deactivated, and the
"send" LED starts is no longer lit.
Fig. 63: "send" key
51
Page 52
Connecting external receivers
ENG
11.4 Setting the external function
The module can generate an EnOcean-compatible switch telegram and transmit it to
external receivers. The switch telegram is
generated, for example, from sensor information of the luminaire or when the luminaire is switched on manually.
This telegram can be used to implement,
for example, the following functions in the
building:
Background lighting for passage zones,
such as switching wall luminaires on
and off.
Control information, for example, for
the provision of heating, air-conditioning, ventilation, sun protection
The module can be set such that it will
send the switch telegram when the "Presence detection" condition is fulfilled or
when the "Presence detection and daylight regulation" condition is fulfilled.
Moreover, you can decide whether the
module will send the telegram if only a
certain luminaire fulfils one of the two
conditions or if any luminaire in a group
fulfils one of the two conditions.
The module will always send a switch telegram when the luminaire is switched
on manually, for example with dimmable
luminaires.
Functions for a certain luminaire
Simple Single Control
External receivers are switched on
when the sensors of a certain luminaire detect presence, and the brightness of daylight is insufficient. This is
the case when the luminaire is in the
work lighting mode or the service lighting mode is active.
Advanced Single Control
External receivers are switched on
when the sensor of a certain luminaire
detects presence, even if the luminaire
is not lit.
Functions for any luminaire in a group
Simple Group Control
External receivers are switched on
when the sensors of any luminaire in a
group detect presence, and the brightness of daylight is insufficient. This is
the case when the luminaire is in the
work lighting mode or the service lighting mode is active.
Advanced Group Control
External receivers are switched on
when the sensor of any luminaire in
a group detects presence, even if the
luminaire is not lit.
52
Page 53
Connecting external receivers
ENG
Setting the Simple Single Control
NOTE: In the module as delivered, this
function is preset.
Fig. 65: DIP switch position for the Simple
Single Control function
X Disconnect the luminaire from the
power supply.
X Set the DIP switches no. 1, no. 2 and
no. 3 to the "OFF" position, see Fig. 65.
NOTE: The position of the DIP switch
no. 4 is irrelevant for this function.
X Reconnect the light to the power sup-
ply.
X Perform a teach-in for external receiv-
ers, see chapter 11.1 “Teach-in of external receivers”, page 51.
X If the external function is not yet acti-
vated, activate the external function,
see chapter 11.3 “Activating and deactivating the external function”, page 51.
Setting the Advanced Single Control
Fig. 66: DIP switch position for the Advanced
Single Control function
X Disconnect the luminaire from the
power supply.
X Set the DIP switch no. 1 to the "ON"
position, see Fig. 66.
X Set the DIP switches no. 2 and no. 3 to
the "OFF" position.
NOTE: The position of the DIP switch
no. 4 is irrelevant for this function.
X Reconnect the light to the power sup-
ply.
X Perform a teach-in for external receiv-
ers, see chapter 11.1 “Teach-in of external receivers”, page 51.
X If the external function is not yet acti-
vated, activate the external function,
see chapter 11.3 “Activating and deactivating the external function”, page 51.
53
Page 54
Connecting external receivers
ENG
Setting the Simple Group Control
NOTE: The swarm control must be acti-
vated for all luminaires of the desired group.
Fig. 67: DIP switch position for the Simple
Group Control function
X Disconnect the luminaire from the
power supply.
X Set the DIP switch no. 2 to the "ON"
position, see Fig. 67.
X Set the DIP switches no. 1 and no. 3 to
the "OFF" position.
NOTE: The position of the DIP switch
no. 4 is irrelevant for this function.
X Reconnect the light to the power sup-
ply.
X Perform a teach-in for external receiv-
ers, see chapter 11.1 “Teach-in of external receivers”, page 51.
X If the external function is not yet acti-
vated, activate the external function
for the luminaire for which the external
receiver was taught in, see chapter 11.3
“Activating and deactivating the external function”, page 51.
Setting the Advanced Group Control
NOTES:
This function must be set for all lumi-
naires of the desired group.
The swarm control must be activated
for all luminaires of the desired group.
Fig. 68: DIP switch position for the Advanced
Group Control function
X Disconnect the luminaire from the
power supply.
X Set the DIP switches no. 1 and no. 2 to
the "ON" position, see Fig. 68.
X Set the DIP switch no. 3 to the "OFF"
position.
NOTE: The position of the DIP switch
no. 4 is irrelevant for this function.
X Reconnect the light to the power sup-
ply.
X Perform a teach-in for external receiv-
ers, see chapter 11.1 “Teach-in of external receivers”, page 51.
X If the external function is not yet acti-
vated, activate the external function
for the luminaire for which the external
receiver was taught in, see chapter 11.3
“Activating and deactivating the external function”, page 51.
54
Page 55
Activating the repeater function
ENG
12. Activating the repeater
function
If the range of one module is no longer
sufficient, another module can be used as
repeater.
All telegrams, including those from external
products, will be received and forwarded.
NOTE: Use the repeater function only if the
range of a module is in the limiting range.
Keep the number of repeaters low, as the
performance may drop due to increased
traffic.
Fig. 69: DIP switch position for the repeater
function
X Disconnect the luminaire from the
power supply.
X Set the DIP switch no. 4 to the "ON"
position.
NOTE: The position of the other DIP
switches is irrelevant for this function.
X Reconnect the light to the power sup-
ply.
13. Performing a reset
A reset resets the module to the factory
defaults. All saved luminaires and transmitters will be deleted, the lighting level reset
to background lighting, and the external
function deactivated.
Fig. 70: "learn" key
X Press the "learn" key and keep the key
depressed for at least 15 seconds until
the "learn" and "send" LEDs are perma-
nently lit, see Fig. 70.
55
Page 56
ENG
14. What to do if?
Problem Possible causes Corrective action
"learn" LED and "send"
LED are flashing.
"learn" LED and "send"
LED are permanently
lit.
Module does not
respond to inputs.
Maximum number
of saved devices has
been reached.
Software function is
defective.
Software function is
defective.
X Unteach saved devices and teach
in the desired device, see chapter 10.1 “Teaching in and unteaching wireless transmitters”, page
48
X Disconnect the module from the
power supply for a few seconds.
X Disconnect the module from the
power supply for a few seconds.
Performing a reset
Faulty communication
of the module over a
prolonged period.
When the module
is connected to the
luminaire, the presettings are not automatically transmitted.
Luminaire reacts differently from what is
expected after operation on the wireless
transmitter.
Luminaire is switched
on with a group or
area different from the
one set on the module.
Luminaire is lit too
brightly in background
lighting.
Software function is
defective.
The module has
already been connected to a different luminaire and
the presettings have
already been transmitted when it was connected for the first
time.
For 2-channel wireless
transmitters: Cover of
the wireless transmitter was mounted the
wrong way around.
Luminaire is still in
the memory of "old"
groups or "old" areas.
Dimming value of
background lighting
was set too high.
X Perform a reset, see chapter 13
“Performing a reset”, page 55.
X Perform a reset, see chapter 13
“Performing a reset”, page 55.
X Rotate the cover of the wireless
transmitter by 180°.
X Wait for about one hour until the
memory has "forgotten" the luminaire.
X Reset the desired background
lighting at the lowest possible
brightness in the room, see chapter 9 “Setting the background
lighting”, page 47.
56
Page 57
Performing a reset
ENG
Problem Possible causes Corrective action
The connecting cable
is damaged.
Mechanical impact on
the connecting cable.
X Disconnect the damaged con-
necting cable immediately from
the power supply and replace
it by a cable which can only be
obtained from manufacturer.
If you want to make use of our service, our service team can be reached at:
Service Hotline: +49 (0) 77 20 / 6 01 - 170
Service e-mail: [email protected]
Tab. 11: What to do if?
57
Page 58
Performing a reset
ENG
15. Disposal
The product is subject to European WEEE
Directive.
X Dispose of the product separately from
domestic waste using the agencies
responsible for disposal and designated
by the authorities.
Proper disposal avoids adverse effects
on man and the environment.
16. Technical data
NOTE: The data given on the module rating plate attached to the underside of the
module apply.
16.1 Compatibility
The module is compatible with all Waldmann luminaires equipped with the following controls and firmware versions:
Dimmable
Version VFP 4.4 D (and higher)
PIR sensor
Version VFS 4.3 E (and higher)
Version VFS 4.4 F (and higher)
HFMD sensor
Version VFP 4.5 H (and higher)
Version VFP 4.9 A (and higher)
16.2 Admissible temperatures
Designation Value
Ambient temperature in operation
0°C...55°C
16.3 Electrical values
Designation Value
Input voltage
range
Power consumption
Power supply Via
Tab. 13: System requirements
5-6 V DC
250 mW
(max. 280 mW)
light control
16.4 Wireless data
Designation Value
Wireless
technology
Radio transceiver
Range 30 m in buildings
Tab. 14: Wireless specification
Bidirectional
EnOcean wireless communication
868.3 MHz
For use in EU countries,
Switzerland, the Republic of China and the Sultanate of Oman.
902.875 MHz
For use
in the USA
16.5 Classification
Designation Value
Protection
class
Degree of
protection
Operating
mode
Tab. 15: Classification.
III
IP 20
Continuous operation
Storage temperature
Tab. 12: Admissible temperatures.
58
-25°C...75°C
Page 59
Performing a reset
ENG
16.6 Symbols
Symbol Designation
Protection class III
Operation with safety
extra low voltage (SELV)
CE conformity mark
including the code number of the Notified Body
FCC mark
EnOcean
wireless technology
Disposal in accordance
with the European
WEEE Directive
Tab. 16: Symbols.
16.7 Conformity and approvals
CE conformity
TALK modules with CE conformity mark
are approved for the EU countries and
Switzerland.
Model: PULSE TALK
Registration number of the certificate:
E817003-CC
Frequency: 868.3 MHz
CMIIT conformity
TALK modules with CMIIT ID are approved
for the Republic of China.
Model: PULSE TALK
CMIIT ID: 2013DJ9250
Frequency: 868.3 MHz
OMAN-TRA approval
TALK modules with OMAN-TRA ID are
approved for the Sultanate of Oman.
Model: PULSE TALK
OMAN-TRA code: TRA/TA-R/2553/15
Frequency: 868.3 MHz
FCC conformity
TALK modules with FCC mark are approved
for the USA.
Model: PULSE TALK
FCC ID: 2AARB
Frequency: 902.875 MHz
This device complies with Part 15 of the
FCC rules. Operation is subject to the following two conditions: (1) the device may
not cause harmful interference, and (2) the
device device must accept any interference
received even if it causes undesired operation of the device.
NOTE: Changes and modifications made
to the device without explicit approval of
Waldmann may cause the loss of the FCC
approval for the operation of the device.
1 7. Personal notes
59
Page 60
FRA
Sommaire
1. Pour votre sécurité ............................................................................................62
1.1 Utilisation conforme à l’emploi prévu ........................................................62
1.2 Consignes de sécurité ...............................................................................62
1.3 Niveaux d’avertissement dans le document ............................................. 62
2. Aperçu des produits .......................................................................................... 63
3. Fonctions ............................................................................................................ 64
3.1 LUM CONNECT TALK ...............................................................................64
3.2 Niveaux d’éclairage ...................................................................................64
3.3 Émetteurs externes ...................................................................................64
3.4 Récepteurs externes ................................................................................. 65
3.5 Fonction de répétiteur ...............................................................................65
4. Installer le module ............................................................................................. 66
5. Montage ............................................................................................................. 67
5.1 Monter le module dans un lampadaire LAVIGO ou LAVIGO VTL ..............67
5.2 Monter le module dans un lampadaire ATARO ......................................... 68
5.3 Monter le module dans un lampadaire TYCOON ......................................68
6. Raccordement .................................................................................................... 69
6.1 Raccorder le module à un luminaire LAVIGO ou LAVIGO VTL .................. 69
6.2 Raccorder le module à un luminaire ATARO ou TYCOON .........................70
7. Configurer la fonction swarm control ............................................................. 71
7.1 Swarm control | Zones et groupes ............................................................ 71
7.2 Configurer la fonction swarm control | Via l’application LIGHT ADMIN ..... 73
7.3 Configurer la fonction swarm control | Sur le module ............................... 74
7.4 Désactiver la fonction swarm control ........................................................ 75
8. Régler l’éclairage de travail .............................................................................. 75
8.1 Régler l’éclairage de travail | Via l’application LIGHT ADMIN .....................75
8.2 Régler l’éclairage de travail | Sur le module...............................................75
9. Régler l’éclairage de fond ................................................................................. 76
9.1 Régler l’éclairage de fond | Via l’application LIGHT ADMIN ....................... 76
9.2 Régler l’éclairage de fond | Sur le module ................................................. 76
10. Connecter les émetteurs externes ...................................................................77
10.1 Enregistrer et effacer des émetteurs radio ...............................................77
10.2 Utiliser le luminaire à l’aide d’un émetteur radio à 2 canaux .....................78
10.3 Utiliser le luminaire à l’aide d’un émetteur radio à 4 canaux .....................79
11. Connecter des récepteurs externes .................................................................80
11.1 Enregistrement des récepteurs externes .................................................80
11.2 Afficher l’état de fonctionnement de la fonction externe ..........................80
11.3 Activer et désactiver la fonction externe ................................................... 81
60
Page 61
FRA
11.4 Régler la fonction externe .........................................................................81
12. Activer la fonction de répétiteur.......................................................................84
13. Effectuer la remise à zéro .................................................................................85
14. Que faire si... ? ................................................................................................... 86
15. Élimination ......................................................................................................... 88
16. Caractéristiques techniques ..............................................................................88
16.1 Compatibilité .............................................................................................88
16.2 Températures admissibles ........................................................................88
16.3 Valeurs électriques ....................................................................................88
16.4 Données radio ........................................................................................... 89
16.5 Classification .............................................................................................89
16.6 Pictogrammes ...........................................................................................89
16.7 Conformité et homologations ...................................................................89
17. Notes personnelles ...........................................................................................90
61
Page 62
Pour votre sécurité
FRA
1. Pour votre sécurité
Ce mode d’utilisation décrit l’installation et
l’utilisation du module TALK EnOcean via un
luminaire Waldmann.
Ce mode d’utilisation ne remplace pas le
mode d’emploi du luminaire.
X Veuillez lire et respecter le mode d’em-
ploi ainsi que les consignes de sécurité et les avertissements qui y sont
énoncés.
1.1 Utilisation conforme à l’emploi prévu
Le module est conçu pour connecter les
luminaires Waldmann équipés d’une commande POWER au moyen d’un signal
radio.. Cela permet la communication
entre les luminaires afin d’éviter des îlots
de lumière.
De plus, le module est conçu pour la commande sans fil des luminaires Waldmann
équipés d’une commande POWER et la
transmission des états à des récepteurs
externes appropriés.
1.2 Consignes de sécurité
Danger lié au courant
L’utilisation inappropriée du luminaire et le
travail incorrect sur celui-ci peuvent entraîner des blessures et des dommages matériels.
X Avant d’effectuer des travaux sur le
luminaire, il convient de le déconnecter de l’alimentation électrique.
X Ne faire effectuer le montage et le rac-
cordement que par un électricien qualifié formé.
X Déconnecter le câble de raccordement
endommagé immédiatement de l’alimentation en courant et le remplacer
par un câble qui ne peut être obtenu
qu’auprès du fabricant.
Danger lié à des pièces de rechange non
appropriées
Des pièces de rechange non appropriées
peuvent causer des blessures et des dommages matériels.
X Seul l’emploi de pièces de rechange
agréées par le fabricant est autorisé.
1.3 Niveaux d’avertissement
dans le document
DANGER
Avertissement relatif à des dangers entraînant immédiatement la mort ou des bles-
sures graves en cas de non-application des
mesures indiquées.
AVERTISSEMENT
Avertissement relatif à des dangers pouvant
entraîner la mort ou des blessures graves
en cas de non-application des mesures
indiquées.
ATTENTION
62
Page 63
Aperçu des produits
FRA
Avertissement relatif à des dangers pouvant entraîner des blessures en cas de nonapplication des mesures indiquées.
ATTENTION
Avertissement relatif à des dangers pouvant
entraîner des dommages matériels en cas
de non-application des mesures indiquées.
2. Aperçu des produits
M
L
K
J
I
B
0XYZ1XYZ
0XYZ1XYZ
ID-Adresse
ID-Adresse
0XYZ1XYZ
ID-Adresse
N° Désignation
A
Interface « Commande du module »
B
Œillets de montage
C
Codeur rotatif « group »
D
Codeur rotatif « area »
E
Commutateur à coulisse « mode »
F
Câble de raccordement
REMARQUE : Le volume de livrai-
son comprend des câbles de
connexion de différentes longueurs.
G
N° ID EnOcean pour l'information
et la documentation
H
Interrupteurs DIP
I
Antenne
J
Touche « send »
K
LED « send »
L
Touche « learn »
M
LED « learn »
Tab. 9: Vue d’ensemble des produits module
TALK EnOcean.
A
B
C
D
E
F
G
H
63
Page 64
Fonctions
FRA
3. Fonctions
Ce chapitre vous donnera une vue d’ensemble des fonctions du module.
Si vous souhaitez en savoir plus sur l’éclairage intelligent avec LUM CONNECT, venez
nous voir sur : www.lumconnect.de.
3.1 LUM CONNECT TALK
Les situations de présence alternée des
employés dans les bureaux dotés d’un
éclairage dépendant de la présence et de
la lumière naturelle génèrent ce que l’on
appelle des îlots de lumière : le bureau personnel est illuminé tandis que le reste de la
pièce reste plongé dans l’obscurité.
Le module TALK permet aux luminaires
de communiquer entre eux. Les îlots de
lumière font donc partie du passé.
En outre, le module assigne aux luminaires des zones et des groupes divers.
De façon alternative, un groupement automatique des luminaires peut être effectué
via le module. Si un luminaire d’un groupe
détecte une présence, il transmet l’information aux autres membres du groupe. Résultat, l’environnement immédiat du bureau
est éclairé de manière agréable.
En cas de besoin, vous pouvez adapter la
fonction swarm control à vos exigences.
La configuration peut être exécutée via l’application LIGHT ADMIN ou directement sur
les modules des luminaires.
3.2 Niveaux d’éclairage
À la livraison, les niveaux d’éclairage sont
déjà réglés de manière optimale. En cas
de besoin, vous pouvez adapter l’éclairage
de la zone de travail et l’éclairage de fond
à vos exigences.
Éclairage de travail
0 %
Niveau d’éclairage réglable individuellement : un luminaire émet une quantité de
lumière permettant de créer une ambiance
de travail agréable dans la zone du luminaire.
Éclairage de fond
0 %
Niveau d’éclairage réduit : un luminaire
émet une quantité de lumière faible.
À la livraison, la puissance absorbée maximale du luminaire pour l’éclairage de fond
s’élève à env. 30% de la puissance absorbée maximale du luminaire.
Éclairage de service
0 %
Niveau d’éclairage auquel tous les luminaires connectés fonctionnent à leur
puissance maximale. Les capteurs des
luminaires sont mis hors service.
L’éclairage de service est activé via des
émetteurs externes et est désactivé automatiquement après environ une heure.
100 %
100 %
100 %
3.3 Émetteurs externes
Cette fonction est utilisée pour la synchronisation d’émetteurs externes EnOcean
tels que des émetteurs muraux. Ainsi, il
64
Page 65
Fonctions
FRA
est possible de commander le module
et les luminaires connectés via les émetteurs externes.
3.4 Récepteurs externes
Cette fonction est utilisée pour la synchronisation de récepteurs externes EnOcean
tels que des récepteurs de commutation
ou passerelles pour l’automatisation des
bâtiments. Cela permet aux récepteurs
externes de recevoir des informations de
commutation du luminaire par l’intermédiaire du module.
3.5 Fonction de répétiteur
Cette fonction permet au module d’être utilisé en tant que répétiteur.
65
Page 66
Installer le module
FRA
4. Installer le module
Ce chapitre vous indique les possibilités qui vous sont données pour utiliser et configurer le module.
Étape 1 : Configurer la fonction swarm control
Si vous souhaitez configurer la fonction swarm control selon vos besoins, vous
avez deux possibilités :
X Configurez la fonction swarm control via l'application LIGHT ADMIN, voir cha-
pitre 7.2 « Configurer la fonction swarm control | Via l’application LIGHT ADMIN »,
page 73.
ou
X Configurez la fonction swarm control directement sur le module, voir chapitre 7.3
« Configurer la fonction swarm control | Sur le module », page 74
Étape 2 : Vérifier le réglage pour les récepteurs externes
X Si vous voulez raccorder ultérieurement des récepteurs externes EnOcean au
module : vérifiez si vous souhaitez modifier le réglage de l'interrupteur DIP situé
sur la face arrière du module avant le montage, voir chapitre 11.4 « Régler la
fonction externe », page 81.
Étape 3 : Monter le module
X Montez le module, voir chapitre 5 « Montage », page 67.
Étape 4 : Raccorder le module
X Raccordez le module, voir chapitre 6 « Raccordement », page 69.
66
Page 67
Montage
FRA
5. Montage
AVERTISSEMENT
Danger de blessures par électrocution.
X Déconnecter le luminaire de l'ali-
mentation électrique.
5.1 Monter le module dans
un lampadaire LAVIGO ou
LAVIGO VTL
REMARQUE : Si le module a déjà été monté
en usine, vous pouvez commencer directement avec la configuration de la fonction
swarm control , voir chapitre 7 « Configurer
la fonction swarm control », page 71
Vous savez qu’un module est monté si une
partie de l’antenne dépasse légèrement du
dessus de la tête du luminaire.
A
B
Fig. 33: Retirer la protection.
X Retirez le recouvrement A.
X Pour obtenir un trou pour l’antenne du
module, détachez la plaquette B du
recouvrement.
X Pour LAVIGO VTL : Dévissez la vis avec
laquelle le module TIME est monté.
C
Fig. 34: Module dans une tête de luminaire
LAVIGO.
REMARQUE : Veillez à la position de
l’antenne lors du montage du module,
sinon il est possible que le recouvrement ne puisse pas être monté correctement sur la tête du luminaire.
X Introduisez le module C dans la zone
libre dans la tête du luminaire, voir
Fig. 34. Pour LAVIGO VTL : Pour ce faire,
faites glisser l’éclisse du module TALK
sous l’éclisse du module TIME.
X Fixez le module à l’aide des vis courtes
livrées. Pour LAVIGO VTL : Utilisez la
vis longue livrée sur un des côtés du
module pour visser les deux modules
TALK et TIME.
X Montez le recouvrement sur la tête
du luminaire. Introduisez l’antenne du
module à travers le trou prévu à cet effet
dans le recouvrement.
67
Page 68
Montage
FRA
5.2 Monter le module dans un
lampadaire ATARO
X Retirez le recouvrement situé au centre
de la partie supérieure de la tête du
luminaire.
Fig. 35: Module dans une tête de luminaire
ATARO.
REMARQUE : Veillez à la position de
l’antenne lors du montage du module,
sinon il est possible que le recouvrement ne puisse pas être monté correctement sur la tête du luminaire.
X Pour des luminaires avec capteur
HFMD : Dévissez le conducteur de protection dans le support au milieu de la
tête du luminaire.
X Introduisez le module A dans la zone
libre dans le support central de la tête
du luminaire, voir Fig. 35.
X Fixez le module à l’aide des vis courtes
livrées. Pour des luminaires avec un
capteur HFMD : Utilisez la vis longue
livrée sur un des côtés du module pour
serrer le module et le conducteur de
protection.
X Montez le recouvrement sur la tête
du luminaire. Introduisez l’antenne du
module à travers le trou prévu à cet effet
dans le recouvrement.
5.3 Monter le module dans un
lampadaire TYCOON
X Retirez le recouvrement situé au centre
de la partie supérieure de la tête du
luminaire.
A
Fig. 36: Module dans une tête de luminaire
TYCOON.
REMARQUE : Veillez à la position de
l’antenne lors du montage du module,
sinon il est possible que le recouvrement ne puisse pas être monté correctement sur la tête du luminaire.
X Introduisez le module A dans la zone
libre dans le support central de la tête
du luminaire, voir Fig. 36.
X Fixez le module à l’aide des vis courtes
livrées.
X Montez le recouvrement sur la tête
du luminaire. Introduisez l’antenne du
module à travers le trou prévu à cet effet
dans le recouvrement.
A
68
Page 69
Raccordement
FRA
6. Raccordement
6.1 Raccorder le module à un
luminaire LAVIGO ou LAVIGO
VTL
Lors du raccordement du module au luminaire, tous les luminaires auxquels un
module est raccordé commencent à communiquer entre eux.
REMARQUE : Le volume de livraison comprend des câbles de connexion de différentes longueurs. Utilisez le conducteur de
connexion le plus court possible pour votre
modèle de luminaire.
Fig. 37: Interface commande du module.
X Connectez une des extrémités du
câble de raccordement à l’interface
« Commande du module » située sur
le module, voir Fig. 37.
4
1
2
3
4
N° Désignation
1
Tastm. (élément de commande)
2
Capteur HFMD, capteur PIR
3
Module TIME
(LUM CONNECT VTL)
4
Module TALK, module KNX/
LON
Tab. 10: Affectation des connecteurs
femelles.
X Connectez l’autre extrémité du câble de
raccordement à l’interface 4 « Module
TALK, module KNX/LON » située sur la
commande du luminaire dans la tête du
luminaire, voir Tab. 10.
69
Page 70
FRA
6.2 Raccorder le module à un
luminaire ATARO ou TYCOON
Lors du raccordement du module au luminaire, quelques préréglages, tels que les
niveaux d’éclairage, sont automatiquement
transmis du module au luminaire. De plus,
tous les luminaires auxquels un module
est raccordé commencent à communiquer entre eux.
REMARQUES :
Les préréglages ne sont transmis que
lors du premier raccordement et si le
commutateur à coulisse « mode » est
réglé sur la position 1. Si vous voulez
raccorder le même module à un autre
luminaire, vous devez réinitialiser le
module, voir chapitre 13 « Effectuer la
remise à zéro », page 85.
Le volume de livraison comprend des
câbles de connexion de différentes
longueurs. Utilisez le conducteur de
connexion le plus court possible pour
votre modèle de luminaire.
Raccordement
Fig. 39: Interface commande du module.
X Connectez une des extrémités du
câble de raccordement à l’interface
« Commande du module » située sur
le module, voir Fig. 39.
REMARQUE : En fonction de l’équipement du luminaire, le câble de
connexion doit être connecté à une
autre interface dans la tête du luminaire.
Veillez à utiliser l’interface prévue pour
votre modèle de luminaire.
Fig. 38: Transmission activée
X Réglez le commutateur à coulisse
« mode » sur la position 1, voir Fig. 38.
REMARQUE : 30 secondes après la première mise en service, le commutateur
à coulisse « mode » peut être positionné
sur 0 afin de pouvoir configurer la fonction
swarm control via l’application.
70
A
B
Fig. 40: Interface pour les luminaires gradables et pour les luminaires équipés d’un
capteur HFMD.
X Pour les luminaires équipés d’un
capteur HFMD : connectez l’autre
extrémité du câble de connexion à l’interface A « R/TxD0 » située sur la com-
mande du luminaire B dans la tête du
luminaire, voir Fig. 40.
Page 71
Configurer la fonction swarm control
FRA
X Pour les luminaires gradables : rac-
cordez l’autre extrémité du câble de
connexion à l’interface A « R/TxD0 »
située sur la commande du luminaire B
dans la tête du luminaire, voir Fig. 40.
A
B
Fig. 41: Interface pour les luminaires équipés d’un capteur PIR.
X Pour les luminaires équipés d’un cap-
teur PIR : connectez l’autre extrémité
du câble de connexion à l’interface A
« R/TxD0 » située sur le capteur PIR B
dans la tête du luminaire, voir Fig. 41.
7. Configurer
la fonction swarm control
7.1 Swarm control | Zones et
groupes
3
2
1
0
9
8
14 15
13
11 12
Fig. 42: Exemple : Zones.
Un luminaire peut être affecté précisément
à une zone. Une zone est un secteur fixe
et peut être, par exemple, un étage ou un
grand bureau. Il n’est pas possible de communiquer entre zones.
La zone peut être réglée soit via l’application LIGHT ADMIN, soit via les deux
codeurs rotatifs « area ». Le codeur de
gauche sert à régler le chiffre des dizaines
et le codeur de droite sert à régler le chiffre
des unités de l’adresse de la zone. Il est
possible de régler jusqu’à 100 zones différentes (0-99).
7
4
5
6
area
3
2
4
1
5
0
6
9
7
8
71
Page 72
FRA
0
1
F
2
E
3
D
4
C
1
5
B
3
2
1
0
9
8
3
2
4
6
7
4
1
5
5
0
6
9
7
8
area
6
A
7
9
8
group
0
1
F
2
E
3
D
4
C
2
5
B
6
A
7
9
8
7/87/7 8/9 9/9
group adr. = 7
group adr. = 9
group adr. = 8
area adr. = 15
Fig. 43: Exemple : Groupes.
À l’intérieur de la zone, chaque luminaire
peut être assigné à un ou à deux groupes
différents.
Les groupes peuvent être réglés soit via
l’application LIGHT ADMIN, soit via les
deux codeurs rotatifs « group 1 » et « group
2 ». Chaque codeur rotatif représente un
groupe. Il est possible de régler 16 adresses
différentes (0-F). Jusqu’à 30 luminaires
peuvent assignés à chaque groupe.
Configurerla fonction swarm control
group adr. = 7
group adr. = 8
area adr. = 15
Fig. 44: Exemple : les luminaires ne détectent
pas de présence
Si aucun des luminaires d’une zone ou
d’un groupe ne détecte de présence, tous
les luminaires restent éteints, voir Fig. 44.
group adr. = 7
group adr. = 8
area adr. = 15
Fig. 45: Exemple : le luminaire du groupe 7
détecte la présence d’une personne.
Dès qu’une personne entre dans la zone
de détection d’un luminaire appartenant à
un groupe, ce luminaire fournit l’éclairage
de travail.
L’autre luminaire qui n’a pas détecté de présence mais qui appartient au même groupe
s’allume également en soutien avec l’intensité de l’éclairage de fond, voir Fig. 45.
72
Page 73
Configurerla fonction swarm control
FRA
group adr. = 7
group adr. = 8
area adr. = 15
Fig. 46: Exemple : un luminaire des groupes 7
et 8 détecte une présence.
Dès qu’un luminaire appartenant à deux
groupes détecte une présence, il s’allume
avec l’intensité de l’éclairage de travail.
Les autres luminaires qui se trouvent dans
les deux groupes mais qui n’ont pas détecté
de présence fournissent un éclairage de
fond, voir Fig. 46.
7.2 Configurer la
fonction swarm control | Via
l’application LIGHT ADMIN
X Téléchargez l’application LIGHT ADMIN.
Vous trouverez les liens pour télécharger l’application pour Windows,
Android et iOS sur notre site Internet
www.light-admin.com.
X Vous pouvez vous enregis-
trer pour l’utilisation de l’application LIGHT ADMIN à l’adresse
www.waldmann.com/registration.
X Positionnez le commutateur à coulisse
et tous les codeurs rotatifs du module
sur 0.
X Réfléchissez à quelles zones et à quels
groupes les luminaires doivent être
affectés.
X Configurez la fonction swarm control via
l’application LIGHT ADMIN.
73
Page 74
FRA
7.3 Configurer la fonction swarm
control | Sur le module
X Réfléchissez à quelle zone et à quel
groupe le luminaire doit être affecté.
Fig. 47: Codeur rotatif « area »
X Réglez les deux codeurs rotatifs
« area » sur l’adresse de la zone souhaitée, voir Fig. 47.
Configurerla fonction swarm control
Fig. 49: Fonction swarm control activée.
X Réglez le commutateur à coulisse
« mode » sur la position 1, voir Fig. 49.
Dès que le module est connecté, tous
les luminaires auxquels un module est
raccordé communiquent entre eux.
Après 15 minutes au plus tard, le processus d’enregistrement automatique
est terminé et une mise à jour est effectuée régulièrement.
Fig. 48: Codeurs rotatifs « group 1 » et
« group 2 »
X SI vous souhaitez affecter le lumi-
naire à un groupe et un seul, réglez les
deux codeurs rotatifs « group 1 » et
« group 2 » sur la même adresse de
groupe, voir Fig. 48.
X Si vous voulez assigner le luminaire
à deux groupes différents, réglez le
codeur rotatif « group 1 » et le codeur
rotatif « group 2 » sur les adresses des
groupes respectifs.
74
Page 75
Régler l’éclairage de travail
FRA
7.4 Désactiver la fonction swarm
control
Fig. 50: Fonction swarm control désactivée.
X Réglez le commutateur à coulisse
„mode“ sur la position 0, voir Fig. 50,
et veillez à ce qu’au moins un codeur
rotatif ne soit pas positionné sur 0, par
ex. sur 1.
La fonction est désactivée. Toutes les
autres fonctions, comme par exemple
la communication avec les émetteurs
et récepteurs externes, restent toujours actives.
8. Régler
l’éclairage de travail
8.1 Régler l’éclairage de travail |
Via l’application LIGHT ADMIN
X Réglez l’éclairage de travail via l’appli-
cation LIGHT ADMIN.
8.2 Régler l’éclairage de travail |
Sur le module
Régler l’éclairage de travail sur un luminaire ATARO, LAVIGO ou LAVIGO VTL
X Réglez l’intensité de la lumière du lumi-
naire jusqu’à ce que la luminosité dans
la zone de travail ait atteint le niveau
souhaité. Lisez le mode d’emploi du
luminaire.
La luminosité réglée est enregistrée en
tant que niveau d’éclairage de travail.
Régler l’éclairage de travail sur un luminaire TYCOON
X Réglez l’intensité de la lumière du lumi-
naire en appuyant sur la touche supérieure de l’élément de commande
jusqu’à ce que la luminosité dans la
zone de travail ait atteint le niveau souhaité. Lisez le mode d’emploi du luminaire.
La luminosité réglée est enregistrée en
tant que niveau d’éclairage de travail.
75
Page 76
FRA
9. Régler
l’éclairage de fond
9.1 Régler l’éclairage de fond | Via
l’application LIGHT ADMIN
X Réglez l’éclairage de fond via l’applica-
tion LIGHT ADMIN.
Régler l’éclairage de fond
9.2 Régler l’éclairage de fond | Sur
le module
REMARQUE : Les luminaires Waldmann
sont disponibles avec deux concepts de
commande différents :
Concept de commande « Luminaire à
commande séparée » (standard pour
les luminaires LED, comme par exemple
LAVIGO, LAVIGO VTL, ATARO LED et
TYCOON LED)
Concept de commande « Luminaire à
commande synchrone » (en option ainsi
que pour les luminaire avec tubes fluorescents, comme par exemple ATARO
et TYCOON)
Régler l’éclairage de fond sur un luminaire à commande séparée
Conditions impératives :
La lumière indirecte du luminaire est
activée
La lumière directe du luminaire est
désactivée
Pour LAVIGO VTL : Le paramètre
« VTL » est désactivé lors du réglage de
l’éclairage de fond, voir mode d’utilisation de la commande POWER type III.
X Réglez l’intensité de la lumière indirecte
du luminaire jusqu’à ce que la luminosité dans la zone de travail ait atteint le
niveau requis. Lisez le mode d’emploi
du luminaire.
Fig. 51: Touche « learn »
X Appuyez sur la touche « learn » et tenez-
la appuyée pendant dix à 15 secondes
jusqu’à ce que la LED « learn » clignote
lentement, voir Fig. 51.
La luminosité réglée est enregistrée
en tant que niveau d’éclairage de fond.
Le luminaire passe au niveau d’éclairage
de travail qui peut être réglé de nouveau
à un niveau souhaité.
Régler l’éclairage de fond sur un luminaire ATARO à commande synchrone
X Réglez l’intensité de la lumière du lumi-
naire jusqu’à ce que la luminosité dans
la zone de travail ait atteint le niveau
souhaité. Lisez le mode d’emploi du
luminaire.
Fig. 52: Touche « learn »
X Appuyez sur la touche « learn » et tenez-
la appuyée pendant dix à 15 secondes
jusqu’à ce que la LED « learn » clignote
lentement, voir Fig. 52.
La luminosité réglée est enregistrée
en tant que niveau d’éclairage de fond.
76
Page 77
Connecter les émetteurs externes
FRA
Le luminaire passe au niveau d’éclairage
de travail qui peut être réglé de nouveau
à un niveau souhaité.
Régler l’éclairage de fond sur un luminaire TYCOON à commande synchrone
X Réglez l’intensité de la lumière du lumi-
naire en appuyant sur la touche inférieure de l’élément de commande
jusqu’à ce que la luminosité dans la
zone de travail ait atteint le niveau souhaité. Lisez le mode d’emploi du luminaire.
La luminosité réglée est enregistrée
en tant que niveau d’éclairage de fond.
X Afin de passer de nouveau au niveau
d’éclairage de travail, appuyer sur la
touche supérieure de l’élément de commande du luminaire.
10. Connecter les émetteurs
externes
10.1 Enregistrer et effacer des
émetteurs radio
Un luminaire peut communiquer avec un
maximum de dix émetteurs radio.
Enregistrer et effacer un émetteur radio
Fig. 53: Touche « learn »
X Appuyez sur la touche « learn » et tenez-
la appuyée pendant deux secondes,
voir Fig. 53.
La LED « learn » clignote.
X Actionnez l’émetteur radio souhaité.
La LED « learn » s’éteint,
L’émetteur radio est enregistré. Si
l’émetteur radio a déjà été enregistré
auparavant, il est maintenant supprimé.
X Si vous voulez enregistrer d’autres
émetteurs radio, répétez le processus.
77
Page 78
Connecter les émetteurs externes
FRA
Supprimer tous les émetteurs radio
Fig. 54: Touche « learn »
X Appuyez sur la touche « learn » et tenez-
la appuyée pendant cinq à dix secondes
jusqu’à ce que la LED « learn » clignote
rapidement, voir Fig. 53.
Tous les émetteurs radio enregistrés
dans le module sont supprimés.
10.2 Utiliser le luminaire à l’aide
d’un émetteur radio à 2
canaux
Fig. 55: Exemple : émetteur radio à 2 canaux
PEHA.
Allumer
X Appuyez sur la partie inférieure de la
touche de l’émetteur radio.
Faire graduer l’intensité de la lumière
REMARQUE : En cas de luminaires à com-
mande séparée, seule l’intensité de la
lumière directe est réglée.
X Pour augmenter la luminosité du lumi-
naire, appuyez sur la partie inférieure de
la touche de l’émetteur radio et tenezla appuyée.
X Pour réduire la luminosité du luminaire,
appuyez sur la partie supérieure de la
touche de l’émetteur radio et tenez-la
appuyée.
Éteindre
X Appuyez sur la partie supérieure de la
touche de l’émetteur radio.
Activer l’éclairage de service
X Tournez la protection de l’émetteur
radio une fois de 180°.
X Appuyez sur la partie inférieure de la
touche de l’émetteur radio.
Tous les luminaires connectés fonc-
tionnent à leur puissance maximale.
Les capteurs des luminaires sont mis
hors service.
78
Page 79
Connecter les émetteurs externes
FRA
L’éclairage de service est désactivé automatiquement après environ une heure.
X Pour désactiver l’éclairage de service
prématurément, appuyez sur la partie supérieure de la touche de l’émetteur radio.
10.3 Utiliser le luminaire à l’aide
d’un émetteur radio à 4
canaux
Fig. 56: Exemple : émetteur radio à 4 canaux
PEHA.
Allumer
X Appuyez sur la partie inférieure de la
touche droite de l’émetteur radio.
Faire graduer l’intensité de la lumière
REMARQUE : En cas de luminaires à com-
mande séparée, seule l’intensité de la
lumière directe est réglée.
X Pour augmenter la luminosité du lumi-
naire, appuyez sur la partie inférieure
de la touche droite de l’émetteur radio
et tenez-la appuyée.
X Pour réduire la luminosité du luminaire,
appuyez sur la partie supérieure de la
touche droite de l’émetteur radio et
tenez-la appuyée.
Éteindre
X Appuyez sur la partie supérieure de la
touche droite de l’émetteur radio.
Activer l’éclairage de service
X Appuyez sur la partie inférieure de la
touche gauche de l’émetteur radio.
Tous les luminaires connectés fonc-
tionnent à leur puissance maximale.
Les capteurs des luminaires sont mis
hors service.
L’éclairage de service est désactivé automatiquement après environ une heure.
79
Page 80
Connecter des récepteurs externes
FRA
X Pour désactiver l’éclairage de service
prématurément, appuyez sur la partie supérieure de la touche gauche de
l’émetteur radio.
11. Connecter des récepteurs externes
11.1 Enregistrement des récepteurs externes
REMARQUE : Lisez le mode d’emploi du
récepteur externe pour savoir comment les
émetteurs externes sont enregistrés dans
le récepteur.
Fig. 57: Touche « send ».
X Appuyez sur la touche « send », voir
Fig. 57.
Un télégramme de commutation est
envoyé (similaire à celui des émetteurs
muraux) pouvant être utilisé pour l’enregistrement des récepteurs externes.
11.2 Afficher l’état de fonctionnement de la fonction externe
REMARQUE : À la livraison, la fonction
externe est désactivée.
Afficher l’état de fonctionnement de la
fonction externe
Fig. 58: Touche « send ».
80
Page 81
Connecter des récepteurs externes
FRA
REMARQUE : Après chaque appui sur
la touche « send », un télégramme de
commutation supplémentaire pouvant
être utilisé pour l’enregistrement des
récepteurs externes est envoyé.
X Appuyez sur la touche « send », voir
Fig. 58.
Si la LED « send » s’allume, l’état de
fonctionnement de la fonction externe
est activé.
Si la LED « send » ne s’allume pas,
l’état de fonctionnement de la fonction
externe est désactivé.
11.3 Activer et désactiver la fonction externe
Fig. 59: Touche « send ».
X Appuyez sur la touche « send » et
tenez-la appuyée pendant au moins cinq
secondes, voir Fig. 59.
Si l’état de fonctionnement de la fonction externe était désactivé jusqu’à
présent, l’état de fonctionnement est
maintenant activé et la LED « send »
s’allume.
Si l’état de fonctionnement de la fonction externe était activé jusqu’à présent,
l’état de fonctionnement est maintenant désactivé et la LED « send »
s’éteint.
11.4 Régler la fonction externe
Le module est capable de générer un télégramme de commutation compatible avec
EnOcean et de l’envoyer à un récepteur
externe. Le télégramme de commutation
est généré, par exemple, des informations
du capteur du luminaire ou lors de la mise
en marche manuelle du luminaire.
Ce télégramme peut être utilisé pour réaliser, par exemple, les fonctions suivantes
dans le bâtiment :
Allumer et éteindre l’éclairage de fond
pour les zones de passage, comme par
exemple, des appliques murales
Mettre à disposition des informations
de commande pour le chauffage, la climatisation, l’aération ou la protection
solaire
Le réglage du module peut être sélectionné de sorte que le télégramme de
commutation soit transmis si la condition « Détection d’une présence » ou la
condition « Détection d’une présence et
régulation en fonction de la lumière naturelle » est remplie.
De plus, vous pouvez définir si le module
doit transmettre le télégramme de commutation si un luminaire spécifié remplit
une des deux conditions indiquées ou si un
luminaire quelconque dans un groupe
remplit une des deux conditions.
Le module transmet toujours un télégramme de commutation si le luminaire
est mis en marche manuellement, par
exemple en cas d’utilisation de luminaires
gradables.
81
Page 82
Connecter des récepteurs externes
FRA
Fonctions pour un luminaire spécifé
Simple Single Control
Les récepteurs externes sont activés
si les capteurs d’un luminaire spécifié
détectent une présence et la lumière
du jour est insuffisante. C’est-à-dire
lorsque le luminaire fournit le niveau
d’éclairage de travail ou que l’éclairage
de service est activé.
Advanced Single Control
Les récepteurs externes sont activés
si le capteur d’un luminaire spécifié
détecte une présence même si le luminaire n’est pas allumé.
Fonctions pour un luminaire quelconque dans un groupe
Simple Group Control
Les récepteurs externes sont activés si
les capteurs d’un luminaire quelconque
dans un groupe détectent une présence
et la lumière du jour est insuffisante.
C’est-à-dire lorsque le luminaire fournit
le niveau d’éclairage de travail ou que
l’éclairage de service est activé.
Advanced Group Control
Les récepteurs externes sont activés
si le capteur d’un luminaire quelconque
dans un groupe détecte une présence
même si le luminaire n’est pas allumé.
Régler la fonction Simple Single Control
REMARQUE : À la livraison du module,
cette fonction est réglée.
Fig. 60: Position de l’interrupteur DIP pour la
fonction Simple Single Control.
X Déconnectez le luminaire de l’alimen-
tation.
X Réglez les interrupteurs DIP n° 1, n° 2 et
n° 3 sur la position « OFF », voir Fig. 60.
REMARQUE : La position de l’interrup-
teur n° 4 est insignifiante pour cette
fonction.
X Connectez le luminaire de nouveau à
l’alimentation.
X Enregistrez les récepteurs externes,
voir chapitre 11.1 « Enregistrement des
récepteurs externes », page 80.
X Si la fonction externe n’est pas encore
activée, activez la fonction externe, voir
chapitre 11.3 « Activer et désactiver la
fonction externe », page 81.
82
Page 83
Connecter des récepteurs externes
FRA
Régler la fonction Advanced Single
Control
Fig. 61: Position de l’interrupteur DIP pour la
fonction Advanced Single Control.
X Déconnectez le luminaire de l’alimen-
tation.
X Réglez l’interrupteur DIP n° 1 sur la posi-
tion « ON », voir Fig. 61.
X Réglez les interrupteurs DIP n° 2 et n°
3 sur la position « OFF », .
REMARQUE : La position de l’interrup-
teur n° 4 est insignifiante pour cette
fonction.
X Connectez le luminaire de nouveau à
l’alimentation.
X Enregistrez les récepteurs externes,
voir chapitre 11.1 « Enregistrement des
récepteurs externes », page 80.
X Si la fonction externe n’est pas encore
activée, activez la fonction externe, voir
chapitre 11.3 « Activer et désactiver la
fonction externe », page 81.
Régler la fonction Simple Group Control
REMARQUE : La fonction swarm control
doit être activée pour tous les luminaires
du groupe souhaité.
Fig. 62: Position de l’interrupteur DIP pour la
fonction Simple Group Control.
X Déconnectez le luminaire de l’alimen-
tation.
X Réglez l’interrupteur DIP n° 2 sur la posi-
tion « ON », voir Fig. 62.
X Réglez les interrupteurs DIP n° 1 et n°
3 sur la position « OFF », .
REMARQUE : La position de l’interrup-
teur n° 4 est insignifiante pour cette
fonction.
X Connectez le luminaire de nouveau à
l’alimentation.
X Enregistrez les récepteurs externes,
voir chapitre 11.1 « Enregistrement des
récepteurs externes », page 80.
X Si la fonction externe n’est pas encore
activée, activez la fonction externe
du luminaire sur lequel le récepteur
externe a été enregistré, voir chapitre 11.3 « Activer et désactiver la fonction externe », page 81.
83
Page 84
Activer la fonction de répétiteur
FRA
Régler la fonction Advanced Group
Control
REMARQUES :
Cette fonction doit être réglée pour tous
les luminaires du groupe souhaité.
La fonction swarm control doit être acti-
vée pour tous les luminaires du groupe
souhaité.
Fig. 63: Position de l’interrupteur DIP pour la
fonction Advanced Group Control.
X Déconnectez le luminaire de l’alimen-
tation.
X Réglez les interrupteurs DIP n° 1 et n°
2 sur la position « ON », voir Fig. 63.
X Réglez les interrupteurs DIP n° 3 sur la
position « OFF », .
REMARQUE : La position de l’interrup-
teur n° 4 est insignifiante pour cette
fonction.
X Connectez le luminaire de nouveau à
l’alimentation.
X Enregistrez les récepteurs externes,
voir chapitre 11.1 « Enregistrement des
récepteurs externes », page 80.
X Si la fonction externe n’est pas encore
activée, activez la fonction externe
du luminaire sur lequel le récepteur
externe a été enregistré, voir chapitre 11.3 « Activer et désactiver la fonction externe », page 81.
12. Activer la fonction de
répétiteur
Lorsque le rayon d’émission d’un module
n’est plus suffisant, un autre module peut
être utilisé comme répétiteur.
Tous les télégrammes, même les télégrammes des produits d’autres fabricants,
sont reçus et retransmis.
REMARQUE : N’utilisez la fonction de répétiteur que lorsque le rayon d’émission d’un
module atteint ses limites. Veillez à ce que
le nombre de répétiteurs reste réduit parce
que la performance peut diminuer en raison d’un trafic radio élevé.
Fig. 64: Position de l’interrupteur DIP pour la
fonction de répétiteur.
X Déconnectez le luminaire de l’alimen-
tation.
X Réglez l’interrupteur DIP n° 4 sur la posi-
tion « ON ».
REMARQUE : La position des autres
interrupteurs est insignifiante pour cette
fonction.
X Connectez le luminaire de nouveau à
l’alimentation.
84
Page 85
Effectuer la remise à zéro
FRA
13. Effectuer la remise à
zéro
Lors de la remise à zéro, le module est
remis à l’état de livraison. Pendant ce processus, tous les luminaires et émetteurs
enregistrés sont supprimés, le niveau
d’éclairage passe au niveau d’éclairage
de fond et la fonction externe est activée.
Fig. 65: Touche « learn »
X Appuyez sur la touche « learn » et
tenez-la appuyée pendant au moins
15 secondes jusqu’à ce que les LED
« learn » et « send » soient allumées
en permanence, voir Fig. 65.
85
Page 86
FRA
14. Que faire si... ?
Problème Causes possibles Solution
Les LED « learn » et
« send » clignotent.
Les LED « learn » et
« send » sont allumées en permanence.
Le module ne réagit
pas aux entrées.
La communication du
module est perturbée
pendant une longue
période.
Lors du raccordement
du module au luminaire, les préréglages
ne sont pas automatiquement transmis au
luminaire.
Le luminaire ne réagit
pas comme attendu
après avoir appuyé
sur une touche de
l'émetteur radio.
Le luminaire est
allumé avec un autre
groupe ou une autre
zone que celui/celle
réglé(e) sur le module.
La luminosité de
l'éclairage de fond du
luminaire est trop élevée.
Le nombre maximal
de dispositifs enregistrés est atteint.
La fonction logicielle
est perturbée.
La fonction logicielle
est perturbée.
La fonction logicielle
est perturbée.
Le module a déjà été
raccordé à un autre
luminaire et la transmission des préréglage a déjà été
effectuée lors de du
premier raccordement.
Pour les émetteurs
radio à 2 canaux : la
protection de l'émetteur radio est montée
incorrectement.
Le luminaire se
trouve encore dans la
mémoire de l'ancien
groupe ou de l'ancienne zone.
Le niveau d'éclairement de l'éclairage de
fond a été réglé sur
un niveau trop élevé.
X Supprimez les dispositifs enre-
gistrés et enregistrez le dispositif
souhaité, voir chapitre 10.1 « Enregistrer et effacer des émetteurs
radio », page 77.
X Déconnectez le module pendant
quelques secondes de l'alimentation.
X Déconnectez le module pendant
quelques secondes de l'alimentation.
X Effectuez une remise à zéro, voir
chapitre 13 « Effectuer la remise
à zéro », page 85.
X Effectuez une remise à zéro, voir
chapitre 13 « Effectuer la remise
à zéro », page 85.
X Tournez la protection de l'émet-
teur radio de 180°.
X Attendez environ une heure
jusqu'à ce que la mémoire a
« oublié » le luminaire.
X Réglez le niveau d'éclairage de
fond souhaité une nouvelle fois
lorsque la luminosité naturelle
dans la pièce est faible, voir chapitre 9 « Régler l’éclairage de
fond », page 76.
Effectuer la remise à zéro
86
Page 87
Effectuer la remise à zéro
FRA
Problème Causes possibles Solution
Le câble de raccordement est endommagé.
Effet mécanique sur
le câble de raccordement.
X Déconnecter le câble de rac-
cordement endommagé immédiatement de l'alimentation en
courant et le remplacer par un
câble qui ne peut être obtenu
qu'auprès du fabricant.
En cas de besoin, contactez notre équipe du service après-vente :
Ligne directe du service après-vente : +49 (0) 77 20 / 6 01 - 170
E-mail du service après-vente : [email protected]
Tab. 11: Que faire si... ?
87
Page 88
Élimination
FRA
15. Élimination
Le produit est soumis à la directive européenne DEEE.
X Ne pas éliminer le produit avec les
ordures ménagères, le déposer auprès
des lieux de collecte compétents désignés par les autorités.
Une élimination conforme aux prescriptions vous permet d’éviter les effets
négatifs potentiels sur l’Homme et l’environnement.
16. Caractéristiques techniques
REMARQUE : Les indications figurant
sur la plaque signalétique du module que
vous trouverez sur la partie supérieure du
module s’appliquent.
16.1 Compatibilité
Le module est compatible avec tous les
luminaires Waldmann équipés des commandes et versions de micrologiciel suivantes :
À variateur de lumière
Version VFP 4.4 D (ou plus)
Capteur PIR
Version VFS 4.3 E (ou plus)
Version VFS 4.4 F (ou plus)
Capteur HFMD
Version VFP 4.5 H (ou plus)
Version VFP 4.9 A (ou plus)
16.2 Températures admissibles
Désignation Valeur
Température
ambiante pendant le fonctionnement
Température de
stockage
Tab. 12: Températures admissibles
0°C...55°C
-25°C...75°C
88
16.3 Valeurs électriques
Désignation Valeur
Plage de tension
d'entrée
Puissance absorbée
5-6 V CC
250 mW
(max. 280 mW)
Page 89
Caractéristiques techniques
FRA
Désignation Valeur
Alimentation en
tension
Tab. 13: Configuration du système
via la commande
du luminaire
16.4 Données radio
Désignation Valeur
Technologie
radio
Émetteurrécepteur
radio
Communication EnOcean bidirectionnelle
868,3 MHz
Pour l'utilisation dans
les pays de l'UE, en
Suisse, dans la République de Chine et le
Sultanat d'Oman.
902,875 MHz
Pour l'utilisation aux
États-Unis
Portée 30 m à l'intérieur de
bâtiments
Tab. 14: Spécifications radio.
16.5 Classification
Désignation Valeur
Classe de
III
protection
Indice de pro-
IP 20
tection
Mode de
Fonctionnement continu
fonctionnement
Tab. 15: Classification.
16.6 Pictogrammes
Picto-
gramme
Désignation
Classe de protection III
Fonctionnement avec
une très basse tension
de sécurité (SELV)
Picto-
Désignation
gramme
Sigle de conformité CE
avec numéro d'identification de l'organisme
désigné
Marquage FCC
Technologie radio EnOcean
Élimination selon la
directive européenne
DEEE
Tab. 16: Pictogrammes.
16.7 Conformité et homologations
Conformité CE
L’utilisation des modules TALK dotés du
sigle de conformité CE est autorisée pour
les pays de l’UE et la Suisse.
Modèle : PULSE TALK
Numéro d’enregistrement du certificat :
E817003-CC
Fréquence : 868,3 MHz
Conformité CMIIT
Les modules TALK avec identification CMIIT
sont autorisés pour République de Chine.
Modèle : PULSE TALK
Numéro d’identification CMIIT : 2013DJ9250
Fréquence : 868,3 MHz
Homologation OMAN TRA
Les modules TALK avec l’identifiant OMAN
TRA sont homologués pour le Sultanat
d’Oman.
Modèle : PULSE TALK
Identifiant OMAN TRA : TRA/TA-R/2553/15
Fréquence : 868,3 MHz
89
Page 90
Notes personnelles
FRA
Conformité FCC
Les modules TALK avec marquage FCC
sont autorisés pour les États-Unis.
Modèle : PULSE TALK
Numéro d’identification FCC : 2AARB
Fréquence : 902,875 MHz
Cet appareil remplit la partie 15 des spécifications FCC. Son fonctionnement est
soumis aux deux conditions suivantes :
(1) cet appareil ne doit pas causer d’interférences nuisibles et (2) cet appareil doit
accepter toute interférence reçue, y compris les interférences susceptibles de causer un fonctionnement indésirable.
REMARQUE : Tout changement ou modification fait(e) à cet appareil et non expressément approuvé(e) par Waldmann peut
entraîner l’annulation de l’agrément de la
FCC pour l’utilisation de cet appareil.
1 7. Notes personnelles
90
Page 91
ITA
Indice
1. Per la vostra sicurezza .......................................................................................94
1.1 Uso conforme allo scopo d’impiego ..........................................................94
1.2 Avvertenze per la sicurezza ....................................................................... 94
1.3 Livelli di pericolo nel documento ...............................................................94
2. Panoramica di prodotto ....................................................................................95
3. Funzioni .............................................................................................................. 95
3.1 LUM CONNECT TALK ...............................................................................95
3.2 Livelli di illuminazione ................................................................................ 96
3.3 Trasmettitori esterni ..................................................................................96
3.4 Ricevitori esterni .......................................................................................96
3.5 Funzione di ripetitore .................................................................................96
4. Installazione del modulo ................................................................................... 97
5. Montaggio .......................................................................................................... 98
5.1 Montaggio del modulo con un apparecchio d’illuminazione
a stelo LAVIGO o LAVIGO VTL ............................................................................98
5.2 Montaggio del modulo con un apparecchio d’illuminazione
a stelo ATARO .....................................................................................................99
5.3 Montaggio del modulo con un apparecchio d’illuminazione
a stelo TYCOON ...................................................................................................99
6. Collegamento ................................................................................................... 10 0
6.1 Collegamento del modulo a un apparecchio d’illuminazione
LAVIGO o LAVIGO VTL ...................................................................................... 100
6.2 Collegamento del modulo a un apparecchio d’illuminazione
ATARO o TYCOON ............................................................................................. 101
7. Configurazione dello swarm control ..............................................................102
7.1 Swarm control | Aree e gruppi ................................................................. 102
7.2 Configurazione dello swarm control | Tramite l’app LIGHT ADMIN ......... 104
7.3 Configurazione dello swarm control | Sul modulo ................................... 104
7.4 Disattivazione dello swarm control .......................................................... 105
8. Impostazione dell’illuminazione di lavoro .....................................................106
8.1 Impostazione dell’illuminazione di lavoro | Tramite l’app LIGHT ADMIN .. 106
8.2 Impostazione dell’illuminazione di lavoro | Sul modulo ........................... 106
9. Impostazione dell’illuminazione di fondo ..................................................... 106
9.1 Impostazione dell’illuminazione di fondo | Tramite l’app LIGHT ADMIN .. 106
9.2 Impostazione dell’illuminazione di fondo | Sul modulo ............................ 106
10. Collegamento di trasmettitori esterni ............................................................ 108
10.1 Attivazione e disattivazione della funzione di autoapprendimento
dei trasmettitori radio ........................................................................................108
91
Page 92
ITA
10.2 Utilizzo dell’apparecchio d’illuminazione con un trasmettitore
radio a 2 canali ................................................................................................... 109
10.3 Utilizzo dell’apparecchio d’illuminazione con un trasmettitore
radio a 4 canali ....................................................................................................110
11. Collegamento di trasmettitori esterni ............................................................. 111
11.1 Apprendimento di ricevitori esterni ..........................................................111
11.2 Visualizzazione dello stato operativo della funzione esterna ....................111
11.3 Attivazione e disattivazione della funzione esterna ..................................111
11.4 Impostazione della funzione esterna ....................................................... 112
12. Attivazione della funzione di ripetitore .......................................................... 115
13. Esecuzione del reset ........................................................................................ 115
14. Cosa fare se... ................................................................................................... 116
15. Smaltimento .................................................................................................... 118
16. Dati tecnici ........................................................................................................ 118
16.1 Compatibilità ........................................................................................... 118
16.2 Temperature consentite .......................................................................... 118
16.3 Valori elettrici ........................................................................................... 118
16.4 Dati radio ................................................................................................. 119
16.5 Classificazione ......................................................................................... 119
16.6 Simboli .................................................................................................... 119
16.7 Conformità e certificazioni ....................................................................... 119
17. Propri appunti ..................................................................................................120
92
Page 93
Per la vostra sicurezza
ITA
1. Per la vostra sicurezza
Il presente manuale descrive l’installazione e il comando del modulo TALK EnOcean con un apparecchio d’illuminazione
di Waldmann.
Il manuale non sostituisce le istruzioni per
l’uso dell’apparecchio d’illuminazione.
X Leggere e rispettare le istruzioni per
l’uso e le indicazioni di sicurezza e di
avvertimento ivi riportate.
1.1 Uso conforme allo scopo
d’impiego
Il modulo è pensato per collegare assieme
gli apparecchi d’illuminazione Waldmann
con sistemi di controllo POWER via radio.
Questo consente di far comunicare tra di
loro gli apparecchi d’illuminazione e di evitare isole di luce.
Il modulo è altresì destinato a controllare in
wireless gli apparecchi d’illuminazione Waldmann con sistemi di controllo POWER e
a trasmettere gli stati di accensione a ricevitori esterni idonei.
1.2 Avvertenze per la sicurezza
Pericolo da corrente elettrica
L’uso inappropriato e scorretto dell’apparecchio può provocare lesioni e danni materiali.
X Prima di eseguire dei lavori, disinserire
l’alimentazione elettrica dell’apparecchio d’illuminazione.
X Il montaggio e il collegamento dell’ap-
parecchio devono essere eseguiti
esclusivamente da un elettricista professionista.
X Interrompere immediatamente l’ali-
mentazione elettrica del cavo di collegamento danneggiato e sostituire il
cavo. I cavi corrispondenti sono esclusivamente reperibili presso il costruttore.
Pericolo causato da parti di ricambio
inappropriate
Parti di ricambio inappropriate possono causare lesioni e danni materiali.
X Utilizzare esclusivamente le parti di
ricambio autorizzate dal costruttore.
1.3 Livelli di pericolo nel documento
PERICOLO
Pericoli che, in caso di mancata osservanza
delle misure, causano immediatamente
gravi lesioni oppure anche la morte.
AVVERTENZA
Pericoli che, in caso di mancata osservanza delle misure, possono causare gravi
lesioni oppure anche la morte.
ATTENZIONE
Pericoli che, in caso di mancata osservanza
delle misure, possono causare lesioni.
AVVISO
Pericoli che, in caso di mancata osservanza delle misure, possono causare danni
materiali.
93
Page 94
Panoramica di prodotto
ITA
2. Panoramica di prodotto
M
L
K
J
I
B
0XYZ1XYZ
ID-Adresse
N. Denominazione
A
Interfaccia “Unità di controllo del
modulo”
B
Occhielli di montaggio
C
Encoder rotativi "group"
D
Encoder rotativi "area"
E
Interruttore a cursore "mode"
F
Cavo di collegamento
AVVISO: nella dotazione sono com-
presi più cavi di collegamento in
diverse lunghezze.
G
ID EnOcean per l’informazione
e la documentazione
H
Interruttore DIP
I
Antenna
J
Tasto "send"
K
LED "send"
L
Tasto “learn”
M
LED “learn”
Tab. 9: Panoramica di prodotto modulo TALK
94
EnOcean.
0XYZ1XYZ
ID-Adresse
0XYZ1XYZ
ID-Adresse
3. Funzioni
Il presente capitolo fornisce una panoramica sulle funzioni del modulo.
Per maggiori informazioni sull’illuminazione
intelligente con LUM CONNECT, visitare il
A
sito: www.lumconnect.de.
B
3.1 LUM CONNECT TALK
La presenza alternata dei dipendenti negli
C
uffici con apparecchi d’illuminazione che
D
E
si regolano tramite sensori di presenza e
di luce diurna può portare alla formazione
delle cosiddette isole di luce: la scrivania
è illuminata, mentre il resto della stanza
F
rimane nell’oscurità.
Grazie al modulo TALK è possibile far comu-
nicare gli apparecchi tra di loro. In questo
modo le isole di luce rappresenteranno sol-
G
tanto un ricordo del passato.
A tale scopo, gli apparecchi d’illuminazione
vengono suddivisi in aree e gruppi tramite il
H
modulo. In alternativa, il modulo consente
anche un raggruppamento automatico degli
apparecchi d’illuminazione. Se un apparecchio d’illuminazione rileva una presenza,
esso trasmette questa informazione agli
altri membri del gruppo. Questi illuminano
quindi l’ambiente dell’ufficio circostante in
modo piacevole.
Se necessario, lo swarm control può essere
adattato alle proprie esigenze. La configurazione può essere eseguita con l’app LIGHT
ADMIN oppure direttamente sui moduli
degli apparecchi d’illuminazione.
Page 95
Funzioni
ITA
3.2 Livelli di illuminazione
I livelli di illuminazione sono già impostati
in modo ottimale allo stato di consegna.
Se necessario, è possibile adattare l’illuminazione di lavoro e quella di fondo alle proprie esigenze.
Illuminazione di lavoro
0 %
Livello di illuminazione regolabile individualmente per il quale un apparecchio d’illuminazione emette una quantità di luce che
consente di lavorare in modo confortevole
nell’area dell’apparecchio d’illuminazione.
Illuminazione di fondo
0 %
Livello di illuminazione ridotto per il quale
un apparecchio d’illuminazione emette una
quantità di luce ridotta.
Allo stato di consegna, la potenza assorbita
massima dell’apparecchio d’illuminazione
nella modalità di illuminazione di fondo
corrisponde a circa il 30% della potenza
assorbita massima dell’apparecchio d’illuminazione.
Illuminazione di servizio
100 %
100 %
3.3 Trasmettitori esterni
Questa funzione consente di eseguire l’autoapprendimento dei trasmettitori esterni
EnOcean, come ad esempio i trasmettitori a parete. In questo modo il modulo e
gli apparecchi d’illuminazione a esso collegati possono essere comandati tramite
i trasmettitori esterni.
3.4 Ricevitori esterni
Questa funzione consente di eseguire
l’autoapprendimento di ricevitori esterni
EnOcean, come ad esempio ricevitori
di commutazione o gateway per l’automazione degli edifici. Tramite il modulo,
i ricevitori esterni possono così ricevere
informazioni di commutazione riguardanti
l’apparecchio d’illuminazione.
3.5 Funzione di ripetitore
Questa funzione consente di utilizzare il
modulo come ripetitore.
0 %
Livello di illuminazione per il quale tutti gli
apparecchi d’illuminazione collegati funzionano alla massima potenza. I sensori degli
apparecchi vengono disattivati.
L’illuminazione di servizio viene attivata
mediante trasmettitori esterni e disattivata
automaticamente dopo circa un’ora.
100 %
95
Page 96
Installazione del modulo
ITA
4. Installazione del modulo
Il presente capitolo descrive le opzioni disponibili per l’utilizzo e la configurazione del
modulo.
1° fase: configurazione dello swarm control
Se si desidera configurare lo swarm control secondo le proprie esigenze, sono
disponibili due opzioni:
X Configurare lo swarm control tramite l'app LIGHT ADMIN, vedi capitolo 7.2 «Con-
figurazione dello swarm control | Tramite l’app LIGHT ADMIN», pagina 103.
oppure
X Configurare lo swarm control direttamente sul modulo, vedi capitolo 7.3 «Con-
figurazione dello swarm control | Sul modulo», pagina 103.
2° fase: verifica dell’impostazione dei ricevitori esterni
X Se si desidera collegare in un secondo momento ricevitori esterni EnOcean al
modulo, verificare se prima del montaggio s’intende modificare l’impostazione
dell’interruttore DIP sul retro del modulo, vedi capitolo 11.4 «Impostazione della
funzione esterna», pagina 111.
3° fase: montaggio del modulo
X Montare il modulo, vedi capitolo 5 «Montaggio», pagina 97.
4° fase: collegamento del modulo
X Collegare il modulo, vedi capitolo 6 «Collegamento», pagina 99.
96
Page 97
Montaggio
ITA
5. Montaggio
AVVERTENZA
Pericolo di lesione causato da una
scossa elettrica.
X Scollegare l’apparecchio d’illumina-
zione dall’alimentazione elettrica.
5.1 Montaggio del modulo con
un apparecchio d’illuminazione a stelo LAVIGO o
LAVIGO VTL
NOTA: se il modulo è già stato mon-
tato in fabbrica, è possibile iniziare subito a configurare lo swarm
control, vedi capitolo 7 «Configurazione
dello swarm control», pagina 101. Se un
modulo è già stato montato si riconosce
dal fatto che in alto dalla testa dell’apparecchio d’illuminazione sporge un pezzo
dell’antenna.
A
B
Fig. 33: Rimuovere la copertura.
X Rimuovere la copertura A.
X Per ottenere un foro per l’antenna del
modulo, staccare la piastrina B dalla
copertura.
X Per LAVIGO VTL: allentare la vite con
cui è montato il modulo TIME.
C
Fig. 34: Modulo in una testa dell’apparecchio
d’illuminazione LAVIGO.
NOTA: durante il montaggio del
modulo, prestare attenzione alla posizione dell’antenna, perché altrimenti
la copertura sulla testa dell’apparecchio d’illuminazione non può più essere
montata correttamente.
X Poggiare il modulo C nello spazio libero
della testa dell’apparecchio d’illuminazione, vedi Fig. 34. Per LAVIGO VTL:
spingere la linguetta del modulo TALK
sotto quella del modulo TIME.
X Fissare il modulo con le viti corte in
dotazione. Per LAVIGO VTL: utilizzare su
un lato del modulo la vite lunga in dotazione e serrare così entrambi i moduli
TALK e TIME.
X Montare la copertura sulla testa dell’ap-
parecchio d’illuminazione. Far passare
l’antenna del modulo attraverso il foro
della copertura.
97
Page 98
Montaggio
ITA
5.2 Montaggio del modulo con
un apparecchio d’illuminazione a stelo ATARO
X Togliere la copertura al centro del lato
superiore della testa dell’apparecchio
d’illuminazione.
Fig. 35: Modulo in una testa dell’apparecchio
d’illuminazione ATARO.
NOTA: durante il montaggio del
modulo, prestare attenzione alla posizione dell’antenna, perché altrimenti
la copertura sulla testa dell’apparecchio d’illuminazione non può più essere
montata correttamente.
X Negli apparecchi d’illuminazione dotati
di sensore HFMD: allentare il cavo
della terra funzionale nel supporto centrale della testa dell’apparecchio d’illuminazione.
X Poggiare il modulo A nello spazio libero
del supporto centrale della testa dell’apparecchio d’illuminazione, vedi Fig. 35.
X Fissare il modulo con le viti corte in
dotazione. Negli apparecchi d’illuminazione dotati di sensore HFMD: utilizzare su un lato del modulo la vite lunga
in dotazione e serrare così il modulo e
il cavo della terra funzionale.
X Montare la copertura sulla testa dell’ap-
parecchio d’illuminazione. Far passare
l’antenna del modulo attraverso il foro
della copertura.
5.3 Montaggio del modulo con
un apparecchio d’illuminazione a stelo TYCOON
X Togliere la copertura al centro del lato
superiore della testa dell’apparecchio
d’illuminazione.
A
A
Fig. 36: Modulo in una testa dell’apparecchio
d’illuminazione TYCOON.
NOTA: durante il montaggio del
modulo, prestare attenzione alla posizione dell’antenna, perché altrimenti
la copertura sulla testa dell’apparecchio d’illuminazione non può più essere
montata correttamente.
X Poggiare il modulo A nello spazio libero
del supporto centrale della testa dell’apparecchio d’illuminazione, vedi Fig. 36.
X Fissare il modulo con le viti corte in
dotazione.
X Montare la copertura sulla testa dell’ap-
parecchio d’illuminazione. Far passare
l’antenna del modulo attraverso il foro
della copertura.
98
Page 99
Collegamento
ITA
6. Collegamento
6.1 Collegamento del modulo a
un apparecchio d’illuminazione LAVIGO o LAVIGO VTL
Con il collegamento del modulo all’apparecchio d’illuminazione, tutti gli apparecchi nei
quali è collegato un modulo iniziano automaticamente a comunicare tra loro.
NOTA: nella dotazione sono compresi più
cavi di collegamento in diverse lunghezze.
Utilizzare il cavo più corto possibile nel proprio modello di apparecchio d’illuminazione.
4
1
2
3
4
Fig. 37: Interfaccia Unità di controllo del
modulo.
X Collegare un’estremità del cavo di col-
legamento all’interfaccia “Unità di controllo del modulo” sul modulo, vedi
Fig. 37.
N. Denominazione
1
Tastm. (elemento di comando)
2
Sensore HFMD, sensore PIR
3
Modulo TIME
(LUM CONNECT VTL)
4
Modulo TALK, modulo KNX/
LON
Tab. 10: Assegnazione delle prese.
X Collegare l’altra estremità del cavo di
collegamento all’interfaccia 4 “Modulo
TALK, modulo KNX/LON” sull’unità di
controllo dell’apparecchio d’illuminazione nella testa dell’apparecchio d’illuminazione, vedi Tab. 10.
99
Page 100
ITA
6.2 Collegamento del modulo a
un apparecchio d’illuminazione ATARO o TYCOON
Con il collegamento del modulo all’apparecchio d’illuminazione le diverse preimpostazioni vengono automaticamente trasferite
dal modulo all’apparecchio d’illuminazione,
come ad esempio i livelli di illuminazione.
Inoltre, tutti gli apparecchi nei quali è collegato un modulo iniziano automaticamente
a comunicare tra loro.
NOTE:
Le preimpostazioni vengono trasmesse
solo durante il primo collegamento,
quando l’interruttore a cursore “mode”
si trovano in posizione 1. Se si desidera
collegare lo stesso modulo a un altro
apparecchio d’illuminazione, occorre
eseguire un reset sul modulo, vedi
capitolo 13 «Esecuzione del reset»,
pagina 114 .
Nella dotazione sono compresi più cavi
di collegamento in diverse lunghezze.
Utilizzare il cavo più corto possibile nel
proprio modello di apparecchio d’illuminazione.
Collegamento
Fig. 39: Interfaccia Unità di controllo del
modulo.
X Collegare un’estremità del cavo di col-
legamento all’interfaccia “Unità di controllo del modulo” sul modulo, vedi
Fig. 39.
NOTA: a seconda della dotazione
dell’apparecchio d’illuminazione, il cavo
deve essere collegato su un’altra interfaccia nella testa dell’apparecchio d’illuminazione. Prestare attenzione in
seguito a utilizzare l’interfaccia prevista per il proprio modello di apparecchio d’illuminazione.
A
Fig. 38: Trasmissione attivata.
X Far scorrere l’interruttore a cursore
“mode” in posizione 1, vedi Fig. 38.
NOTA: 30 secondi dopo la prima messa in
servizio l’interruttore a cursore può essere
messo sulla posizione 0, in maniera tale che
lo swarm control possa essere configurato
tramite l’app.
100
B
Fig. 40: Interfaccia per apparecchi d’illuminazione dimmerabili e apparecchi dotati di
sensore HFMD.
X Negli apparecchi d’illuminazione con
sensore HFMD: collegare l’altra estremità del cavo di collegamento all’interfaccia A “R/TxD0” sull’unità di controllo
dell’apparecchio d’illuminazione B nella
testa dell’apparecchio d’illuminazione,
vedi Fig. 40.
Loading...
