DE: Durchlauferhitzer
Betriebsanweisung
Störungstabelle & Garantiebedingungen
GB: Instant Waterheater
User manual
Trouble shooting & Conditions of Guarantee
Elektronisch
gesteuerter
(Digital)
Durchlauferhitzer
18 / 21 / 24 kW
D
E
F
G
A
B
C
D
A
Page 2
2
1
2
1. 2.
3.
MOUNTING TEMPLATE
Connection to wall
Warm water connection Cold water connection
Input electric cable
100mm
Minimum distance to the ceiling
Mindestabstand zur Decke
100mm
Minimum distance from wall
Mindestabstand zur Wand
100mm
Minimum distance from wall
Mindestabstand zur Wand
200mm
Minimum distance to the ground
Mindestabstand zum Boden
Connection to wall
24mm 24mm
Connection to wall
Connection to wall
50mm
100mm
Page 3
3
4. Option 1 4. Option 2
4x
5. Option 1 5. Option 2
L1 L2 L3
Page 4
4
DE GB
1. BENUTZUNG DER ANLEITUNG
Besten dank, dass Sie sich für unser Wahlbach Gerät entschieden haben.
Diese Dokumentation enthält wichtige Informationen zur Installation
und Bedienung. Bitte lesen Sie diese Dokumentation gründlich durch,
um Ihre eigene Sicherheit sowie die Sicherheit anderer zu gewährleisten.
Bewahren Sie die Anleitung mit den übrigen Dokumentationen
gut auf, damit sie Ihnen bei Bedarf zur Verfügung stehen. Für Schäden,
die durch Nichtbeachtung dieser Anleitung entstehen, übernehmen
wir keine Haftung.
Dieses Gerät wurde entsprechend der festgesetzten Standards hergestellt und durch zuständige Behörden getestet. Es hat das Sicherheitszertifikat und das Zertifikat der elektromagnetischen Kompatibilität. Technische Daten des Geräts finden Sie auf dem Aufkleber auf das
Gerät. Die Installation sollte nur von autorisiertem Fachpersonen durchgeführt werden. Die
beiliegende Inbetreibnahmekarte sollte vom Fachmann ausgefüllt werden.
Alle Reparatur- und Wartungsarbeiten am Gerät, zum Beispiel Beseitigung von Kalk- und Wassersteinablagerungen, sollen auch ausschließlich
von autorisiertem Fachpersonal durchgeführt werden. Die geltenden
Vorschriften (DVGW, Technische Richtlinien für Wasserinstallation), sowie regionale Bestimmungen sind stets einzuhalten!
Dieses Gerät ist für den Einsatz in modernen Familienhäusern, Hotels oder für WC’s
geeignet. Sein modernes Design, ausgesuchte Materialien sowie permanente
technische Überarbeitungen gewährleisten eine hohe Qualität.
Nicht einschalten indem es eine Möglichkeit gibt dass das Wasser in dem
Gerät gefroren ist.
Erklärung der Symbole
In dieser Anleitung und/oder am Gerät werden folgende Symbole verwendet:
Entspricht grundlegenden anwendbaren Sicherheitsnormen der europäischen
Richtlinien
Nichtbeachten der damit gekennzeichneten Hinweise kann zur Gefährdung von
Personen führen.
Nichtbeachten der damit gekennzeichneten Hinweise kann zu Schäden am Durchlauferhitzer führen.
Zeigt eine vorhandene Spannung
Nichtbeachten der damit gekennzeichneten Hinweise kann zu Schäden am Durchlauferhitzer und von Personen führen.
Gebrauchsanweisung lesen
Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.
Page 5
5
DE GB
Das Gerät darf von Kindern ab 8 Jahren sowie von Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung
und Kenntnissen benutzt werden, wenn sie beaufsichtigt werden oder
bezüglich des sicheren Gebrauchs des Gerät unterwiesen wurden und
dass sie sich den Gefahren des Gebrauchs bewusst sind.
Kinder sind zu beaufsichtigen, sodass sie nicht mit dem Gerät spielen
können. Reinigung und Benutzer- Wartung dürfen nicht von Kindern
ohne Beaufsichtigung durchgeführt werden.
Konformitätserklärung
Wahlbach erklärt hiermit, dass der Wahlbach Durchlauferhitzer den nachstehenden Richtlinien entspricht:
• 2006/95/EG Niederspannungs-Richtlinie
• 2004/108/EG Richtlinie zur elektromagnetischen Verträglichkeit (EMV)
• 2011/65/EC (RoHS II)
• 2009/125/EC Ecodesign
• (EC) No. 814/2013
Das Gerät entspricht auch den folgenden harmonisierten EU-Normen:
• EN 62233:2008 + C1:2008
• EN 50581:2012
• EN 61000-6-1:2007
• EN 61000-6-3:2007
• EN 60335-1:2012 + AII:2014
• EN 60335-2-35:2002 + C11:2006 + A1:2007 + A2:2011
Wahlbach, Gildestraat 13, 6883 DB Velp, Niederlande, 2015-07-16
Normen und Vorschriften
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer
Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften
(VDE, EVU usw.) sowie entsprechend dieser Anweisung ausgeführt
werden!
Eine einwandfreie Funktion und Betriebssicherheit ist nur mit den für das Gerät bestimmten
Original Zubehör- und Ersatzteilen gewährleistet.
Beachten Sie auch:
DIN VDE 0100: Bestimmungen des örtlichen Energieversorgungs-Unternehmens.
DIN 1988 / DIN 4109: Bestimmungen des zuständigen WasserversorgungsUnternehmens.
Weiter sind auch wichtig zu beachten:
• das Geräte-Typenschild
• Technische Daten
Page 6
6
DE GB
Wasserinstallation
Werkstoff der Kaltwasserleitung: Stahl, Kupfer oder Kunststoffrohr-Systeme.
Betriebsbedingungen gemäß DIN 1988, Teil 2, Dezember 1988, Abschnitt 2.2.3, Tabelle 1. Ein
Sicherheitsventil ist nicht erforderlich.
Werkstoff der Warmwasserleitung: Kupfer, Kunststoff-Rohrsysteme mit DVGW-Prüfzeichen.
Im normalen Betrieb und im Störfall gelten die Betriebsbedingungen gemäß DIN 1988, Teil 2,
Dezember 1988, Abschnitt 2.2.3, Tabelle 1.
Das Gerät sollte dauerhaft an die Wasserleitung angeschlossen werden und kann nicht von
einem Schlauch-Set angeschlossen werden.
2. MONTAGEANLEITUNG
Elektroinstallation
Elektrischer Anschluss nur an fest verlegte Leitungen!
Das Gerät muss, z. B. durch Sicherungen, mit einer Trennstrecke
von mindestens 3mm allpolig vom Netz trennbar sein!
Dieses Gerät wird von einem 400Volt und drei Phasen-Strom gespeist. Falls Ihre Elektro-Anlage nicht entsprechend diesem Prinzip ausgerüstet ist, muss diese angepasst werden. Diese
Anpassung darf nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften (VDE, EVU usw.) ausgeführt werden!
Der Elektroanschluss darf nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften (VDE, EVU usw.) ausgeführt werden!
Das Gerät ist im Lieferzustand für den Elektroanschluss vorbereitet.
Das Gerät muss an den Schutzleiteranschluss angeschlossen werden.
Auspacken
Kontrollieren Sie das Gerät auf Beschädigungen.

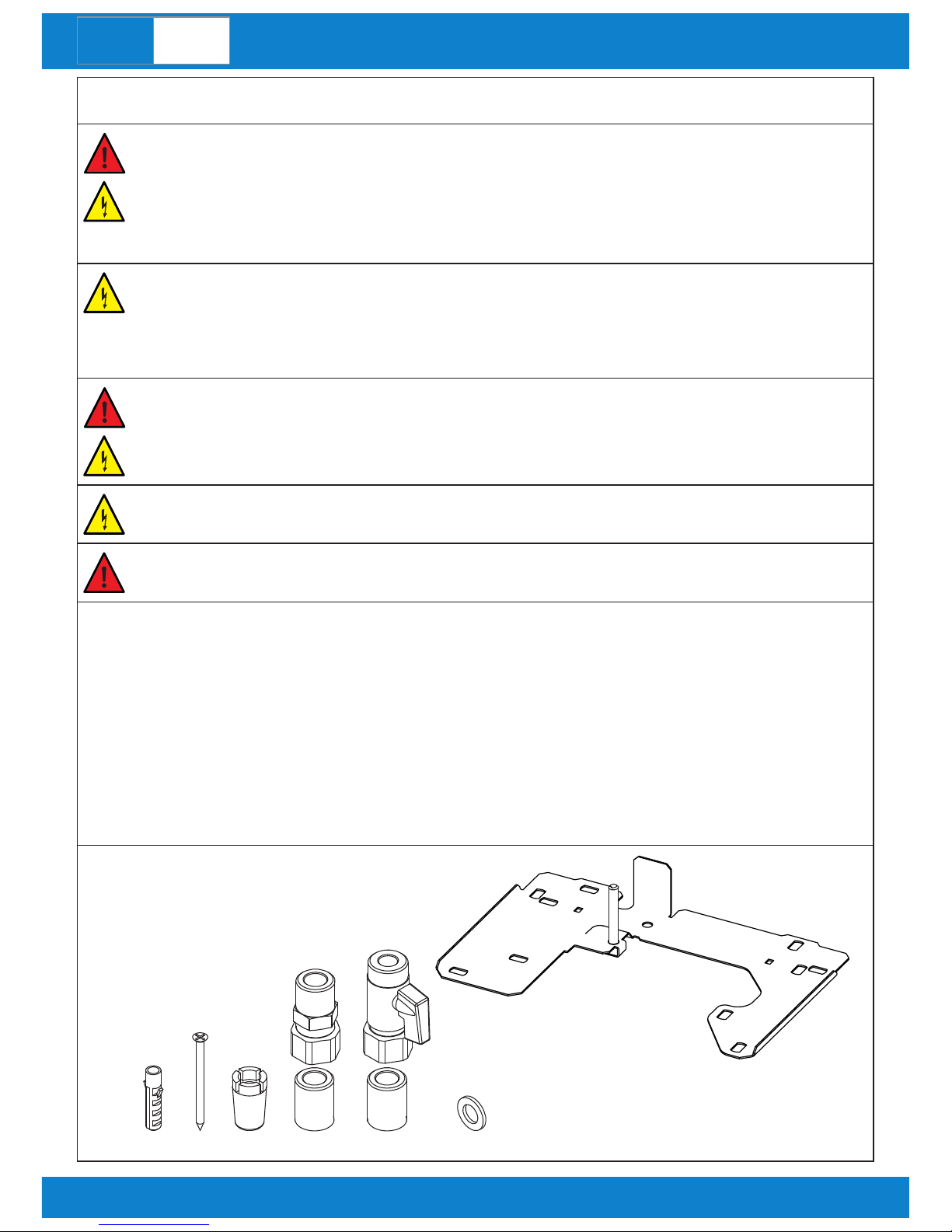

Packungsinhalt
• 1 Durchlauferhitzer (Digital 18, 21 oder 24kW)
• 1 Montageschablone
• 1 Montagezubehörbeutel (Inhalt wie folgt):
4 Dübel
4 Schrauben
4 Distanzhülsen
1 Schraubverlängerung
1 Absperrventil
4 Dichtungsringe
1 Universal Montageplatte
Page 7
7
DE GB
Umwelt
Um Transportschäden zu verhindern, wird das Gerät in einer soliden Verpackung geliefert.
Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyceln der Verpackung.
Entsorgung des Gerätes
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht
verwertet und negative Auswirkungen auf die Umwelt vermieden werden.
Deshalb sind Elektrogeräte mit dem links abgebildeten Symbol gekennzeichnet.
Werkzeug
Für die Installation benötigen Sie:
• Kreuzschlitzschraubendreher
• Maulschlüssel 19 und 24
• Teflontape
• Bohrmaschine
• 8mm Stein- oder Betonbohrer
• Bleistift
• Klebeband
• Abisolierzange
Montagevorbereitung
An der gewünschten Stelle muss sowohl die Wasser- als auch die Elektroversorgung vorhanden sein. Falls Sie eine elektrische Leitung über Putz haben, benutzen Sie bitte die beiliegenden Distanzhülsen. Falls Sie die Elektroleitung aus der Wand kommen lassen, können Sie das
Gerät direkt an der Wand befestigen.
Abbildung 1
Entfernen Sie die Oberseite des Gehäuses mit einem Kreuzschlitzschraubendreher.
Befestigungsschraube Geräteverkleidung lösen (1), Geräteverkleidung abnehmen (2).
Abbildung 2
Bringen Sie die Montageschablone mit zwei Stücken Klebeband an der Stelle an, an der das
Gerät montiert werden soll.
4x
4x
4x
4x
1x
1x
1x
Page 8
8
DE GB
Abbildung 3
Bohren Sie 2 Löcher von 8mm durch das Schablonenpapier, wie darauf angegeben. Berücksichtigen Sie hierbei die später angebrachten Wasserleitungen. Anschluss für Kalt-/Warmwasser und Elektrozuleitung gemäß beiliegender Montageschablone erstellen.
Das Absperrventil darf nicht zum Drosseln der Durchflussmenge verwendet werden.
Abbildung 4
Installieren Sie das Gerät mit den Dübel, Schrauben und Distanzhülsen (Option 2) oder mit
der Universal Montageplatte (Option 1).
Die Anfuhr von kaltem Wasser muss an der rechten Seite des Geräts angeschlossen werden
(blau = kaltes Wasser). An der linken Seite muss das warme Wasser angeschlossen werden.
Sorgen Sie für wasserdichte Anschlüsse. Zur Abdichtung muss Teflontape verwendet werden!
Abbildung 5
Anschlussleitung ablängen und an die Klemmleiste anschließen. Es ist möglich die Klemmleiste
oben (Option 1) oder unter (Option 2) zu platzieren.
Endmontage
• Absperrventil Kaltwasser öffnen.
• Installationsabdeckung aufstecken.
• Untere Befestigungsschraube Gerät montieren.
Inbetriebnahme
• Gerät befüllen und entlüften durch Öffnen eines nachgeschalteten
Warmwasserventils.
• Erst wenn Kaltwasserleitung und Gerät luftfrei sind Netzspannung
einschalten.
• Arbeitsweise des Durchlauferhitzers überprüfen.
Frost
Das Gerät ist senkrecht in geschlossenen, frostfreien Räumen möglichst
in der Nähe des Wasseranschlusses zu montieren.
Im Falle von Frostgefahr in einem Raum, darf das Gerät nicht in diesem
Raum installiert werden. Indem trotzdem das Gerät in einem Raum installiert ist wo Frostgefahr droht soll das Gerät bevor die Gefahr entsteht, entleert werden.
Nicht einschalten wenn es eine Möglichkeit gibt dass das Wasser in das
Gerät eingefroren ist.
Page 9
9
DE GB
Technische Daten
Elektrischer Durchlauferhitzer 18kW 21kW 24kW
Nennspannung 400V 3~ 50Hz 400V 3~ 50Hz
400V 3~
50Hz
Nennleistung 18kW 21kW 24kW
Absicherung 26-32A 30-32A 35-40A
Min. Leiterquerschnitt 4.0mm² 4.0mm² 6.0mm²
Warmwasserleistung (Δt=25°C) 10L/min. 11,8L/min. 13L/min.
Warmwasserleistung (Δt=35°C) 7L/min. 8,2L/min. 9,3L/min.
Bauart geschlossen geschlossen geschlossen
Temperaturbereich 0°C - 75°C 0°C - 75°C 0°C - 75°C
Einschaltmenge 2,5L/min. 2,5L/min. 2,5L/min.
Max. Zulauftemperatur 20°C 20°C 20°C
Stillstandsverbrauch <1Wh/h <1Wh/h <1Wh/h
Schutzklasse I I I
Schutzart IP24 IP24 IP24
Abmessungen
255 x 115
x 472mm
255 x 115
x 472mm
255 x 115
x 472mm
Gewicht 4,5kg 4,5kg 4,5kg
Wasseranschluss G1/2" G1/2" G1/2"
Maximal zulässiger Druck 0,6MPa 0,6MPa 0,6MPa
Mindestfliessdruck 0,1MPa 0,1MPa 0,1MPa
Täglicher Stromver-
brauch (Q
elec
) Digital
1,255 kWh 1,265 kWh 1,276 kWh
Lastprofil S S S
Schallleistungspegel (LWA) 16 dB 16 dB 16 dB
Warmwasserbereitungs-
Energieeffizienz (η
wh3
) Digital
40,3 % 39,9 % 39,6 %
Page 10
10
DE GB
3. GEBRAUCHSANLEITUNG
Gerätebeschreibung Digital
Der elektronisch geregelte Durchlauferhitzer (Digital 18, 21, 24kW) sind Druckgeräte, zur
Erwärmung von Kaltwasser nach DIN 1988, mit dem eine oder mehrere Wasserentnahmestellen versorgt werden können.
Wirkung
Die Integrierte Durchflussmengenregelung des Ventils kompensiert Druckschwankungen und
sorgt so für weitgehend gleich bleibende Temperatur.
Wird bei voll geöffnetem Wasserarmatur die Auslauftemperatur nicht
erreicht, fließt mehr Wasser durch, als der Heizkörper erwärmen kann
(Leistungsgrenze 18, 21 oder 24kW). In diesem Fall ist die Wasserdurchflussmenge am Warmwasserventil entsprechend zu reduzieren. Bei
Auslauftemperaturen von mehr als 43 °C besteht Verbrühungsgefahr.
Es sind Handbrausen mit geringem Druckverlust vorzusehen! Einhandmischer und Thermostat-Armaturen müssen für hydraulisch
betriebene Durchlauferhitzer geeignet sein.
Armaturen für offene Geräte sind nicht zulässig!
Praxishinweise: Damit die Einschaltmengen bei hydraulischen Durchlauferhitzern sicher erreicht werden, müssen die Druckverluste von Durchlauferhitzer, Armatur, Handbrause, Brauseschlauch und des Rohrnetzes bei der Installation berücksichtigt werden.
Typische Druckverluste für eine Duschwassermenge von ca. 10L/min.:
• Einhandmischer 0,4 - 0,8bar
• Thermostat-Armaturen 0,3 - 0,5bar
• Handbrausen 0,3 - 1,5bar
Modell Digital 18, 21, 24kW
Der elektronisch geregelte Durchlauferhitzer mit automatischer Leistungsanpassung hält die
Auslauftemperatur konstant. Dies geschieht unabhängig von der Zulauftemperatur bis zur
Leistungsgrenze. Die Warmwasser- Auslauftemperatur kann stufenlos eingestellt werden.

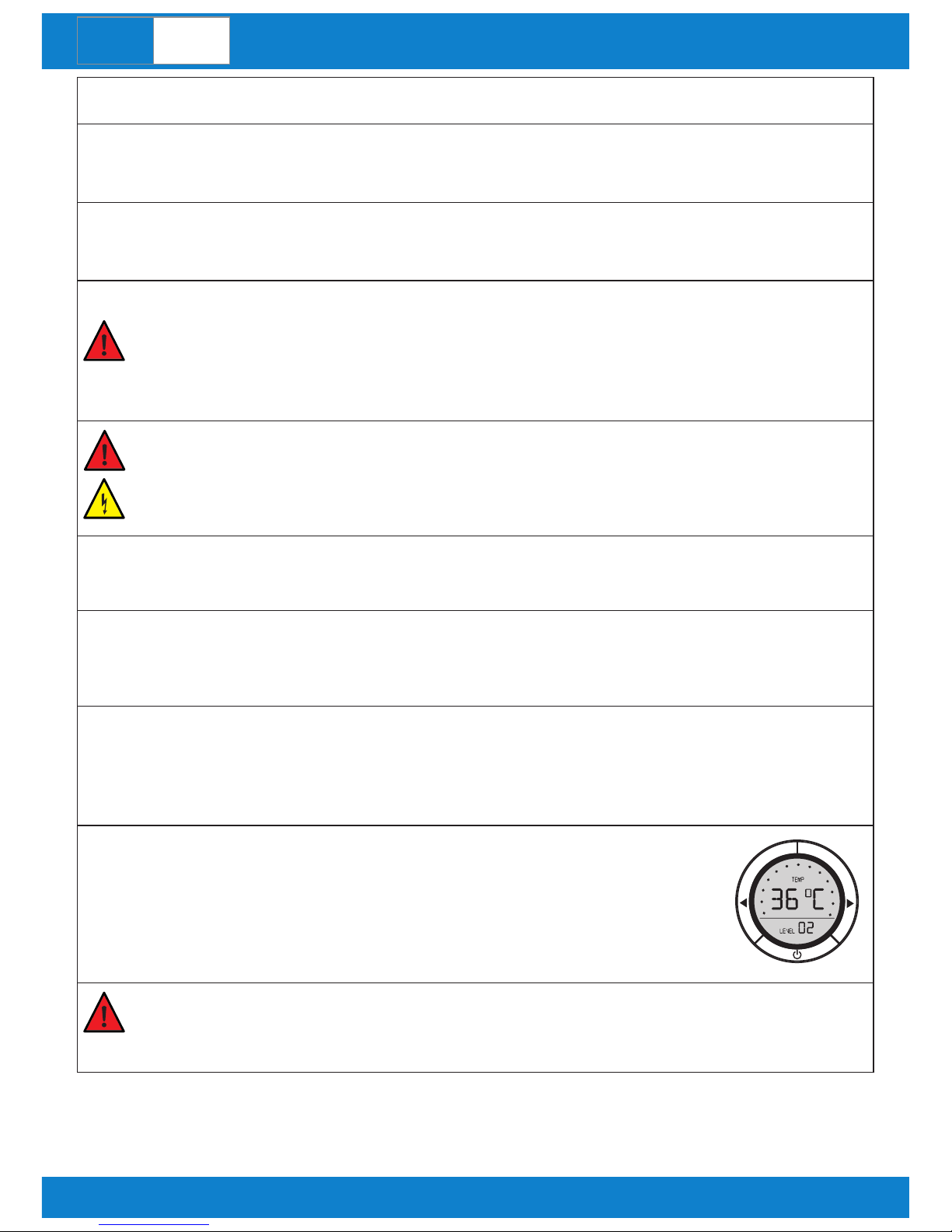

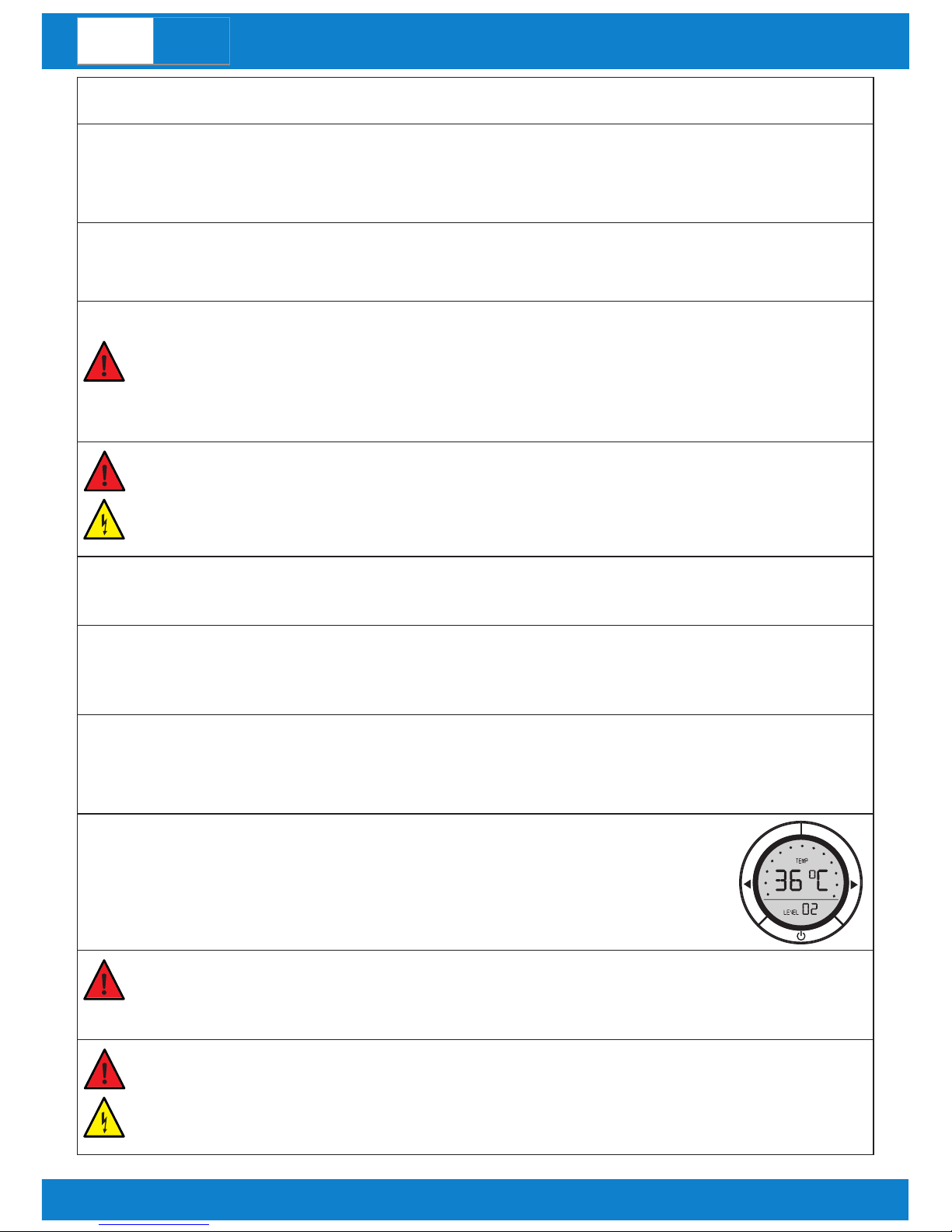

Falls Sie über das Modell Digitaler Durchlauferhitzer verfügen:
• Das Gerät verfügt über ein Bedienfeld
• mit einem Display, dass in der Lage ist, die von Ihnen eingestellten Level
konstant zu folgen
• mit Drücktasten, die das Gerät an- und ausschaltet und die Mithilfe der
Pfeile die Temperatulevels steigen oder sinken lässt.
Ohne eine Temperaturbegrenzung können hohe Wassertemperaturen an der Entnahmearmatur erreicht werden. Halten Sie Kleinkinder von den Entnahmearmaturen fern. Verbrühungsgefahr!
Vor jedem Eingriff der den Zugang zu spannungsführenden Teilen
erfordert, muss das Gerät vom Stromnetz getrennt werden.
Sicherungen herausschrauben bzw. ausschalten.
Page 11
11
DE GB
Vor jedem Eingriff an der Wasserleitung ist der Hauptwasseranschluss abzustellen.
Wurde die Wasserzufuhr unterbrochen, z. B. wegen Arbeiten an
der Wasserleitung, müssen vor der Wiederinbetriebnahme folgende
Arbeitsschritte durchgeführt werden:
1. Sicherungen herausschrauben bzw. ausschalten.
2. Ein dem Gerät nachgeschaltetes Warmwasserventil solange öffnen, bis das Gerät und die Kaltwasserzuleitung luftfrei sind.
3. Sicherungen wieder einschrauben bzw. einschalten.
4. WARTUNG
Wartung
Dieses Gerät benötigt keine Wartung durch den Benutzer. Professionele Wartung sollte immer vom Fachmann vorgenommen werden. Wartungsarbeiten, wie z. B. Überprüfung der elektrischen Sicherheit, dürfen
nur durch eine Elektrofachkraft in Übereinstimmung mit den gültigen
Vorschriften (VDE, EVU usw.) ausgeführt werden!
Versuchen Sie nie, Fehler des Gerätes selbst zu reparieren. Setzen
Sie sich bitte mit dem nächsten Serviceunternehmen oder mit ihrer
Verkaufsstelle in Verbindung.
Pflege
Zur Pflege des Gehäuses genügt ein feuchtes Tuch. Keine scheuernden oder auflösenden Reinigungsmittel verwenden!
Entkalkung
Eine Service Inspektion sollte in jedem Jahr von autorisierten und qualifizierten Fachpersonen
durch geführt werden. Es wird empfohlen während der Service Inspektion das Gerät zu ent-
kalken. Besonders indem Sie in einer Gegend wohnen mit hartem Wasser, höher wie 12°dH
(Deutsche Härtestandard). Eine hohe Temperatur des Wassers wird die Kalkbildung verstär-
ken. Es wird deshalb empfohlen die Temperatur des Geräts einzustellen auf 55°C (Energiesparmodus= Stand „E“ für Hydraulisch) in Gegenden mit extrem hartem Wasser >16°dH.
Legionellen-Prävention
Bitte verwenden Sie aufgeheiztes Wasser nicht als Trinkwasser.
Nach längerer Abschaltung des Geräts wie z.B. während des Urlaubs, soll das Gerät vor
der Wiederinbetriebnahme vollständig bis auf die Maximaltemperatur aufgeheizt werden
(Armatur auf Mindestfliessstand). Es ist empfehlenswert die Leitungen eine Minute lang
durchzuspülen.
Page 12
12
DE GB
5. STÖRUNGSBESEITIGUNG
Erste Hilfe bei Störungen
• Sicherungen und Fehlerstrom-Schutzschalter überprüfen.
• Armaturen und Duschköpfe auf Verkalkung oder Verschmutzung überprüfen.
• Siehe auch Störungsbeseitigung durch den Benutzer.
Störungsbeseitigung durch den Benutzer
Störung Ursache Behebung
Kein warmes Wasser. Keine Spannung. Sicherungen und Fehlerstrom-
Schutzschalter in der Hausinstallation überprüfen.
Warmwasserarmatur nicht
geöffnet.
Öffnen Sie die Armatur.
Das Heizsystem schaltet
trotz voll geöffnetem Warmwasserventil nicht ein.
Die erforderliche Einschaltmenge zum Einschalten
der Heizleistung wird nicht
erreicht. Verschmutzung
oder Verkalkung der Strahlbrecher in den Armaturen
oder der Duschköpfe.
Wassermenge vergrössern.
Reinigen und / oder Entkalken.
Störungsbeseitigung durch den Fachmann
Störung Ursache Behebung
Stufe “rot” im Gerät schaltet
nicht ein.
Zu geringer Wasserdruck in
der Kaltwasserleitung.
Duschkopf/ Strahlbrecher entkalken ggf. erneuern.
Verschmutzung Kaltwassersieb reinigen.
Durchflussmengenregler
schaltet trotz voll geöffnetem Warmwasserventil
nicht ein.
Erforderliche Einschaltmenge zum Einschalten
der Heizleistung wird nicht
erreicht.
Kaltwassersieb reinigen.
Heizsystem schaltet nicht
ein / kein warmes Wasser.
Keine Spannung. Sicherungen und Fehlerstrom-
Schutzschalter in der Hausinstallation überprüfen.
Heizsystem defekt. Widerstand Heizsystem messen
ggf. austauschen.
Sollte das Gerät nach diesen Maßnahmen nicht betriebsbereit sein, ist der Kundendienst zu
kontaktieren.
Page 13
13
DE GB
6. GARANTIEBEDINGUNGEN
Garantie
Die Rechte aus dieser Herstellergarantie treten neben die gesetzlichen
Rechte des Käufers. Die gesetzlichen Rechte des Käufers, insbesondere gegen den Verkäufer, werden durch diese Garantie in keiner Weise
beschränkt.
Berechtigung
Zur Geltendmachung von Rechten aus der Garantie ist die Vorlage
der entsprechenden Kaufquittung und der vollständig ausgefüllten
Inbetriebnahmekarte gemäß dem beigefügten Formular erforderlich. Die Inbetriebnahmekarte ist auch von der Fachperson zum
Einbau zu unterschreiben.
Inhalt
Wahlbach, Gildestraat 13, 6883 DB Velp, Niederlande, steht als Hersteller
dafür ein, dass dieses Produkt frei von Material- und Herstellungsfehlern
ist. Material- und Herstellungsfehler, die sich innerhalb der Garantieperiode
zeigen, begründen die Rechte aus der Garantie. Fehler, die auf unsachgemäße Installation oder unsachgemäße Inbetriebnahme, falsche Betriebsbedingungen oder fehlerhafte Wartungs- oder Reparaturarbeiten zurückgehen, begründen nicht die Rechte aus der Garantie.
Normale Verschleißerscheinungen als auch Kalkbildung begründen ebenfalls nicht die Rechte aus der Garantie. Indem Fehler verursacht sind wegen
extremes Trinkwasser (pH Wert nicht zwischen 7 und 9.5 und/ oder Cl
über 150mg/l und/ oder Fe über 0.2mg/l), begründen nicht die Rechte aus
Garantie.
Dauer
Die Garantiefrist beträgt 24 Monate ab Kaufdatum. Erbrachte Garantieleistungen bewirken weder eine Verlängerung der Garantiezewit, noch
setzen sie eine neue Garantiezeit in Kraft.
Geltendmachung
Für Deutschland: Fehlermeldungen soll man machen über die Hotline
des Kundendienstes. Zusätzlich können Sie unsere Website konsultieren:
www.wahlbach.com
Andere Länder: Bitte das Gerät an die Verkaufsstelle zurückbringen.
Quantex haftet nicht für Transportschäden. Es steht im Ermessen von
Quantex, das Gerät zu reparieren oder durch ein neues Produkt auszutauschen. Das funktionsfähige Produkt wird dem Käufer daraufhin zugesandt.
Ersetzte Teile oder Produkte gehen in das Eigentum von Quantex über. Zu
weiteren Leistungen, wie etwa einer Reparatur vor Ort, einem Abbau von
fehlerhaften Produkten, einem Abtransport von fehlerhaften Produkten
oder einer Installation von reparierten oder neuen Produkten ist Quantex
nicht verpflichtet.
Erlöschen
Reparaturversuche, die vom Kunden oder einem Dritten, der nicht von
Quantex zur Reparatur autorisiert ist, vorgenommen werden, führen zum
Erlöschen der Garantie. Das Gleiche gilt, wenn Teile in das Gerät installiert oder mit dem Produkt verbunden werden, die keine Originalteile von
Quantex sind.
Beschränkung
Diese Garantie beschränkt sich auf Nachbesserung und Nachlieferung.
Diese Garantie umfasst kein Recht auf Schadensersatz, Rücktritt, Minderung oder den Ersatz von Mangelfolgeschäden.
Page 14
14
DE GB
Für ausserhalb Deutschlands erworbene Geräte gilt diese Garantie nicht.
Gesetzlichen Vorschriften und Lieferbedingungen der Ländergesellschaft
oder Importeurs sind zu folgen.
Kundendienst
für
Deutschland
Die Nummer des Kundendienstes ist auf dem gelben Aufkleber auf dem
Gerät zu finden. Bitte stellen Sie immer Ihre ausgefüllte Inbetriebnahmekarte bereit. Zusätzlich können Sie immer unsere Website konsultieren:
www.wahlbach.com
Page 15
15
DE GB
Page 16
16
DE GB
1. USE OF THE MANUAL
Thank you for choosing our Wahlbach device.
These instructions contain important information about commissioning,
switching the device on and maintenance. To ensure your safety and
that of others we suggest that you read these installation and operating
instructions before using the device for the first time. Please keep the
instructions and other documentation close to the device.
This device is manufactured in accordance with applicable standards and has been tested by
the relevant authorities. It has a safety certificate and a declaration of electromagnetic conformity. The technical specifications of the device are shown on the label on top of the device.
The device should be installed by authorised specialists.
All repair and maintenance work on the device, for example the removal of limestone and water scale deposits, may only be carried out by duly
authorised technical staff. The applicable regulations (German Technical
and Scientific Association for Gas and Water (DVGW) Technical Guidelines for Water Systems) and regional requirements must always be duly
observed!
This device is designed for use in modern dwellings, hotels, lavatories, etc. The modern design, carefully selected materials and improved manufacturing process guarantee excellent
value.
Do not switch on if there is a possibility that the water in the device is
frozen.
Symbols used in this manual
The following symbols are used in this manual and on the appliance: :
Meets the basic safety standards of the relevant European Directives.
Failure to observe this instruction may expose you or others to danger.
Failure to observe this instruction may lead to damage to the device.
Indicates live parts.
Failure to observe this instruction may lead to damage to the device or danger to
you or others.
Please read the manual.
Hazardous materials and waste electrical and electronic equipment should be taken to a designated recycling point.
Page 17
17
DE GB
This appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved.
Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.
Declaration of conformity
Wahlbach hereby declares that the Wahlbach device complies with the directives and
standards:
• 2006/95/EC Low Voltage Directive
• 2004/108/EC Electromagnetic Compatibility Directive
• 2011/65/EC (RoHS II)
• 2009/125/EC Ecodesign
• (EC) No. 814/2013
And also comply with the provisions of the following European Standards:
• EN 62233:2008 + C1:2008
• EN 50581:2012
• EN 61000-6-1:2007
• EN 61000-6-3:2007
• EN 60335-1:2012 + AII:2014
• EN 60335-2-35:2002 + C11:2006 + A1:2007 + A2:2011
Wahlbach, Gildestraat 13, 6883 DB Velp, The Netherlands, 2014-07-03
Standards and regulations
The installation (plumbing and electrical work), commissioning and
maintenance of this appliance should only be undertaken by personnel with electrical engineering qualifications and in accordance with
the relevant standards and regulations (BSI, etc.) and this manual.
Correct and reliable operation of this unit will only be ensured if the original accessories and
spare parts are used. The following should be observed:
DIN VDE 0100: Requirements of your electricity supplier.
DIN 1988 / DIN 4109: Requirements of your water supplier.
The following should also be observed:
• the appliance name plate;
• the technical specifications.
Connection to the water supply
Compatible cold water pipe materials: steel, copper and plastic.
Operating conditions to DIN 1988, Part 2, December 1988, Section 2.2.3, Table 1. There is
no need to install a relief valve.
Compatible hot water pipe materials: copper, approved plastic piping systems. During normal
operations and fault conditions, the operating conditions to DIN 1988, Part 2, December
1988, Section 2.2.3, Table 1 apply.
This device should be permanently connected to the water mains and cannot be connected
by a hose-set.
Page 18
18
DE GB
2. MOUNTING INSTRUCTIONS
Electrical installation
This unit may only be connected to a fixed cable.
It should be possible to isolate the device from the mains supply on
all poles by fuses or other means which provide a gap of at least
3mm!
This unit requires a 400V, three-phase supply. If the electrical installation
does not meet these requirements then it will need to be modified. This
should be done by a qualified electrical installer, in accordance with the
relevant regulations (IEEE, etc.).
The electrical connection should be made by a qualified electrical
installer, in accordance with the relevant regulations (IEEE, etc.).
The device has been prepared for connection to the electrical supply.
This appliance should be earthed.
Unpacking
Check if the device has been damaged in any way.
Contents
• 1 device (Digital 18, 21 or 24kW)
• 1 mounting template
• 1 bag of installation materials, contents:
4 plugs
4 screws
4 spacers
1 nipple
1 stop valve
4 gaskets
1 universal mounting plate
4x
4x
4x
4x
1x
1x
1x
Page 19
19
DE GB
Environment
To prevent damage during transport this unit is supplied in robust packaging. Please recycle
the packaging where possible.
Disposal of the appliance
Old appliances must not be disposed of in your household waste!
Every consumer is legally obliged to dispose of old appliances separately from their household
waste and to take them, for example, to a collection point in their local community or local district. Old electrical appliances will be accepted there free of charge. This ensures that
the old appliances are properly recycled and any negative impacts on the environment are
avoided. This is why electrical appliances are marked with the symbol shown on the left.
Tools
You will require the following tools for the installation:
• Cross-head screwdriver
• Open-ended spanner 19, 24 mm
• Teflon tape
• Drill
• 8mm stone or concrete drilling bits
• Pencil
• Adhesive tape
• Wire strippers
Preparing for installation
The water and electricity supply need to be available at the place where the device is to be
supplied. If the electricity cable is buried in the wall then use the supplied spacers. If the electricity cable is fixed to the wall then the device can also be fixed straight to the wall.
Image 1
Remove the top of the housing with a cross-head screwdriver. Unscrew the fixing screw of
the cladding (1) and then remove the cladding (2).
Image 2
Use two pieces of self-adhesive tape to fix the template on the wall where the device is to be
installed.
Image 3
Drill two 8mm holes through the template, as indicated. Bear in mind where the water pipes
will be installed later. Install the hot and cold water pipeand supply cable as shown on the
template.
The cold water isolation valve (stop valve) should not be used to choke the flow through the
device.
Image 4
Install the device either with the supplied screws, plugs and spacer (option 2) or with the
universal mouting plate (option 1).
The cold water supply should be connected to the inlet on the right of the device (blue = cold
water). The hot water pipe is installed on the left. Make sure the connections are watertight!
To prepare the connection to the water supply Teflon tape must be used for sealing the pipes.
Image 5
Cut the cable to the required length and connect it to the terminal strip. The terminal strip can
be placed either on the top (option 1) or at the bottom (option 2) of the device.
Page 20
20
DE GB
Final installation
• Open the cold water stop valve.
• Install the top of the housing.
• Insert the fixing screw at the bottom.
Commissioning
• Fill the device and vent it by opening a hot water tap connected to it.
• Only switch on the electrical supply once the device is clear of any
air.
• Check the operation of the device.
Frost
The device should be installed in a vertical position in a room protected
from frost and in the proximity of the water connections.
In case the room cannot be protected against frost, the device should
not be installed in this room. Should the device be installed in such a
room, the device should be emptied before the frost danger will occur.
Do not switch on if there is a possibility that the water in the device is
frozen.
Page 21
21
DE GB
Technical specifications
Electronic instant waterheater 18kW 21kW 24kW
Electric supply
400V 3~
50Hz
400V 3~
50Hz
400V 3~
50Hz
Nom. power rating
18kW 21kW 24kW
Nominal current 26-32A 30-32A 35-40A
Cable size 4.0mm² 4.0mm² 6.0mm²
Flow rate (Δt=25°C) 10L/min. 11,8L/min. 13L/min.
Flow rate (Δt=35°C) 7L/min. 8,2L/min. 9,3L/min.
Heating system unvented unvented unvented
Temperature range 0°C - 75°C 0°C - 75°C 0°C - 75°C
Switch on flow rate 2,5L/min. 2,5L/min. 2,5L/min.
Max. inlet temperature 20°C 20°C 20°C
Non-usage consumption <1Wh/h <1Wh/h <1Wh/h
Protection class I I I
Type of protection IP24 IP24 IP24
Dimensions
255 x 115 x
472mm
255 x 115
x 472mm
255 x 115
x 472mm
Unit weight 4,5kg 4,5kg 4,5kg
Water connections G1/2" G1/2" G1/2"
Max. pressure water mains 0,6MPa 0,6MPa 0,6MPa
Switch on flow pressure 0,1MPa 0,1MPa 0,1MPa
Daily electricity consumption
(Q
elec
)
1,255 kWh 1,265 kWh 1,276 kWh
Load profile S S S
Sound power level (LWA) 16 dB 16 dB 16 dB
Energy efficiency (η
wh3
) 40,3 % 39,9 % 39,6 %
Page 22
22
DE GB
3. USER MANUAL
Description of the appliance Digital
The devices with electronic control (Digital 18, 21, 24kW) are intended for use in unvented
systems, to heat cold water to DIN 1988 and to supply one or more draw-off points.
Operation
The integrated flow control valve accommodates changes in water pressure and thus maintains a fairly constant temperature.
If the selected outflow temperature is not reached when the tap is fully
opened, then the water flow through the device exceeds the capacity
of the device (18, 21 or 24kW). In this case, the flow should be reduced
with the hot water valve. There is a danger of scalding at outflow tem-
peratures exceeding 43°C.
This unit is intended for use with shower heads with a low pressure
loss. Mixer taps and thermostatic mixer taps should be of a design
compatible with devices with flow control.
Fittings for vented systems should not be used!
Suggestion: To ensure that the minimum flow (switch-on flow) of a water-pressure operated
device is reached, the pressure loss (head loss) of the device, fittings, shower head, shower
hose and piping should all be considered when installing the device.
Typical pressure losses at a shower water flow of approx. 10L/min.
• Mixer tap: 0.4 - 0.8bar
• Thermostatic mixer tap: 0.3 - 0.5bar
• Shower head: 0.3 - 1.5bar.
Model Digital 18, 21, 24kW
The electronically-regulated continuous-flow water heater with automatic performance adjustment keeps the outflow temperature constant. This takes place irrespective of the feed
temperature, up to the performance limit. The hot water outflow temperature is infinitely
variable.
If you have the digital instantaneous water heater:
• The appliance shall have a control panel
• with a display that is able to continuously monitor the level you have set
• there are also push-buttons to switch the appliance on and off, and the
arrows can be used to increase or decrease the temperature levels.
Without a temperature limiter, high temperatures may be reached
at draw-off points. Keep children away from the draw-off points.
Danger of scalding!
Page 23
23
DE GB
The device should be isolated from the electricity supply before any
work is done on live components.
Remove the fuses or isolate the device in another way.
The main water valve should be closed before any work is done on
the water pipe.
If the water supply is interrupted, e.g. due to maintenance on the
mains water supply, then the following steps should be undertaken
before returning the device to operation:
1. Remove the fuses or isolate the device in another way.
2. Open a hot water valve connected to the device until the air is
vented from both the device and the cold water supply pipe.
3. Replace the fuses or reconnect the supply.
4. MAINTENANCE
Maintenance
This device does not require any maintenance by the user. Professional
maintenance may only be carried out by duly authorised technical staff.
Maintenance, e.g. verifying electrical safety, should only be undertaken
by a qualified electrician, observing the relevant regulations (IEEE, etc.).
If faulty, never try to repair the hot water device yourself. Please
contact the nearest service specialist or the party that supplied the
appliance originally.
Care
The enclosure can simply be cleaned with a damp cloth. Do not use aggressive cleaners or
cleaners with a scouring effect!
Descaling
A service inspection should be performed by authorized and qualified technical staff every
year. De-scaling of the device during this inspection is highly recommended, especially when
you live in an area with hard water exceeding 12°dH (German standard of hardness). Higher
water temperature will intensify calcification. It is therefore recommended to set the device
at maximum 55°C (energy-saving setting= „E“ for Hydraulisch in areas with extremely hard
water >16°dH.
Legionella prevention
Do not use heated water as drinking water.
After prolonged shutdown of the device for example due holiday, the device should be fully
heated up to the maximum temperature (tap at minimum flow) before re-using. It is recommended to flush the pipes for one minute.
Page 24
24
DE GB
5. TROUBLE SHOOTING
First aid
• Check the leakage protection switch and the fuses.
• Check if any fittings or shower head are affected by the build-up of limescale or dirt.
• See also „Troubleshooting by users“.
Troubleshooting by users
Problem Cause Remedy
No hot water. No electricity. Check the leakage protection
switch and the fuses in the
consumer unit.
Hot water tap is not opened. Open the hot water tap.
Although the hot water tap
is fully open, the device does
not switch on.
The required minimum flow
to activate the device is not
reached. Dirt or limescale has
built up in the aerators of the
taps or in the shower head.
Increase the flow.
Clean or descale the device.
Troubleshooting by experts
Problem Cause Remedy
The „Red“ stage of the device
does not switch on.
The pressure on the cold water pipe is too low.
Descale or clean the shower head
and aerators.
Fouling. Clean the cold water strainer.
Although the hot water tap is
fully open, the flow controller
does not activate.
The required minimum flow
to activate the device is not
reached.
Clean the cold water strainer.
The heating system does not
switch on / No hot water.
No electricity. Check the leakage protection
switch and the fuses in the
consumer unit.
Heater faulty. Measure the resistance of the de-
vice and replace it if necessary.
If the appliance still fails to operate after you have executed this procedure, please inform the customer service.
Page 25
25
DE GB
6.
WARRANTY CONDITIONS
Warranty
The rights under this manufacturer’s warranty shall apply in addition to the
buyer’s statutory rights. This warranty shall in no way restrict the buyer’s
statutory rights in particularly towards the seller.
Entitlement
The claiming of rights under this warranty shall be subject to the submission of the respective proof of purchase and the duly completed professional-card in accordance with the enclosed form. The professional-card
should also be signed by the professional.
Content
Wahlbach, Gildestraat 13, 6883 DB Velp, the Netherlands shall guarantee
as the manufacturer that this product is free of material and manufacturing
errors. Material and manufacturing errors arising during the warranty period shall justify the rights under the warranty. This warranty shall not cover
errors due to improper installation or incorrect taking into use, incorrect
operating conditions or defective maintenance or repair work.
Normal wear and tear as for lime scaling shall also be excluded under
this warranty. The warranty will not be valid if the problem is caused by
extreme values of drinking water (pH value not between 7 and 9.5 and/or
Cl above 150 mg/l and/or Fe above 0.2mg/l).
Duration
The warranty shall be valid for 24 months. The warranty period shall commence on the day on which the product is purchased. Warranty services
provided shall neither prolong the warranty period nor initiate a new warranty period.
Claims
For Germany: For defective products the service hotline should be contacted. More over our website can be consulted: www.wahlbach.com
Quantex shall not be liable for transport damage. The product shall be
repaired or replaced at the discretion of Quantex. The functioning product shall then be sent to the buyer. Quantex shall acquire ownership of
replaced parts or products. Quantex shall not be obliged to provide other
services such as repair on location, dismantling of defective products, taking away defective products or installing repaired or new products.
Invalidity of
warranty
Attempted repairs carried out by a customer or third party that are not
authorized by Quantex shall invalidate the warranty. The same shall apply
if parts are installed in the product or connected to the product that are
not original parts from Quantex.
Restriction
This warranty shall be restricted to rectification and subsequent delivery.
This warranty shall not include compensation, withdrawal from the agreement, reduction in price or any reimbursement for consequential loss due
to defects.
This warranty does not apply to devices purchased outside Germany. The
statutory provisions and delivery conditions of the national company or
importers must be observed.
Customer
service for
Germany
The phone number of our customer service can be found on the yellow
hotline sticker on the appliance. Please keep your duly completed Professional-Card aside. More over our website can be consulted: www.wahlbach.com
Page 26
26
DE GB
Page 27
27
DE GB
Page 28
WB V5 2015 -12
WWW.WAHLBACH.COM
Loading...
