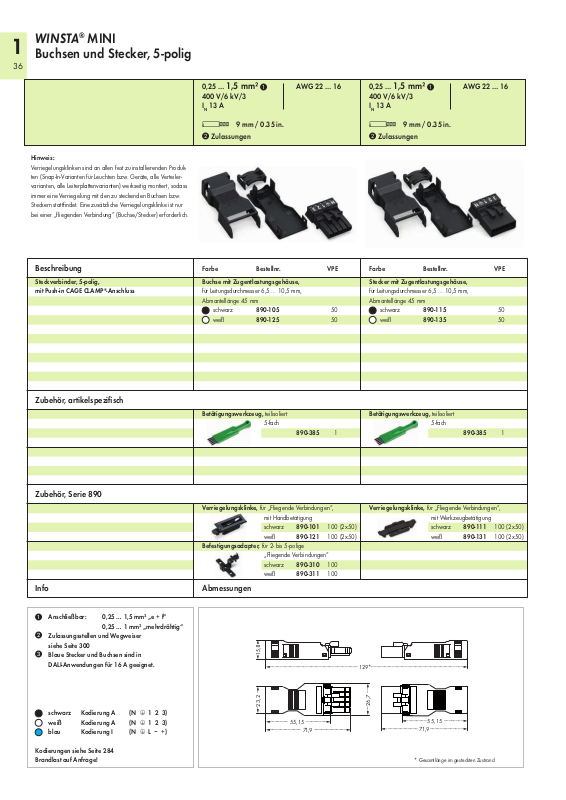

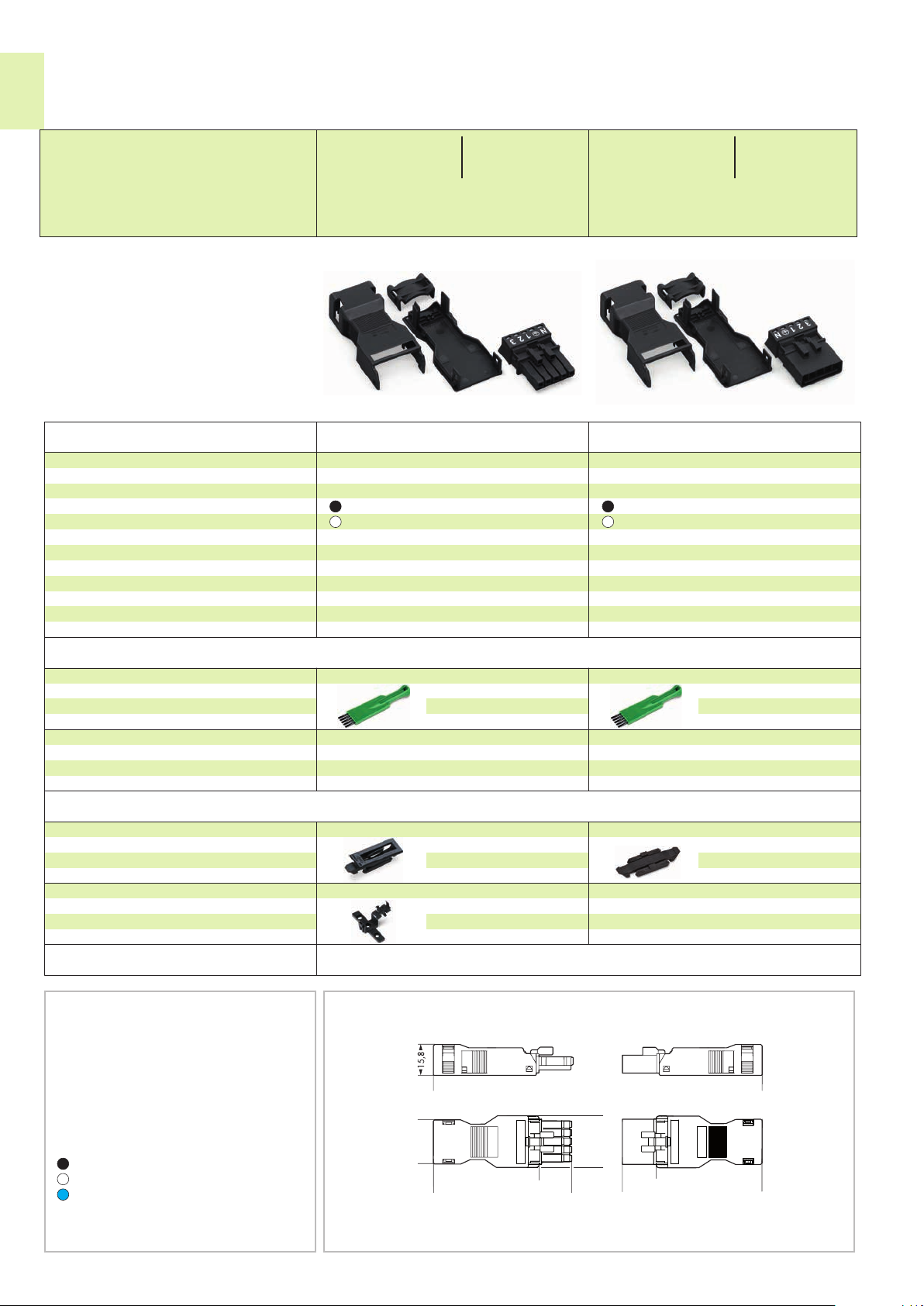

WINSTA® MINI
Buchsen und Stecker, 5-polig
36
Hinweis:
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass
immer eine Verriegelung mit den zu steckenden Buchsen bzw.
Steckern stattfindet. Eine zusätzliche Verriegelungsklinke ist nur
bei einer „fliegenden Verbindung“ (Buchse/Stecker) erforderlich.
Beschreibung
Steckverbinder, 5-polig,
mit Push-in CAGE CLAMP
®
-Anschluss
0,25 … 1,5 mm² 1 AWG 22 … 16
400 V/6 kV/3
I
13 A
N
L 9 mm / 0.35 in.
2
Zulassungen
Farbe Bestellnr. VPE Farbe Bestellnr. VPE
Buchse mit Zugentlastungsgehäuse,
für Leitungsdurchmesser 6,5 … 10,5 mm,
Abmantellänge 45 mm
schwarz 890-105 50
weiß 890-125 50
0,25 …
1,5 mm²
400 V/6 kV/3
I
13 A
N
L 9 mm / 0.35 in.
2
Zulassungen
Stecker mit Zugentlastungsgehäuse,
für Leitungsdurchmesser 6,5 … 10,5 mm,
Abmantellänge 45 mm
schwarz 890-115 50
weiß 890-135 50
1
AWG 22 … 16
Zubehör, artikelspezifisch
Betätigungswerkzeug, teilisoliert
890-385 1
Zubehör, Serie 890
Verriegelungsklinke, für „Fliegende Verbindungen“,
schwarz 890-101 100 (2x50)
weiß 890-121 100 (2x50)
Befestigungsadapter, für 2- bis 5-polige
schwarz 890-310 100
weiß 890-311 100
Info Abmessungen
1
Anschließbar: 0,25 … 1,5 mm² „e + f“
0,25 … 1 mm² „mehrdrähtig“
2
Zulassungsstellen und Wegweiser
siehe Seite 300
3
Blaue Stecker und Buchsen sind in
DALI-Anwendungen für 16 A geeignet.
5-fach
mit Handbetätigung
„Fliegende Verbindungen“
<_________________________________
Betätigungswerkzeug, teilisoliert
890-385 1
Verriegelungsklinke, für „Fliegende Verbindungen“,
schwarz 890-111 100 (2x50)
weiß 890-131 100 (2x50)
129* ___
________________________________>
5-fach
mit Werkzeugbetätigung
schwarz Kodierung A (N 3 1 2 3)
weiß Kodierung A (N 3 1 2 3)
blau Kodierung I (N 3 L – +)
Kodierungen siehe Seite 284
Brandlast auf Anfrage!
<23,2 >
<______ 55,15 _______>
<___________ 71,9 ____________>
>
_
26,7
_
<
<_______ 55,15 _______>
<____________ 71,9 ____________>
* Gesamtlänge im gesteckten Zustrand
