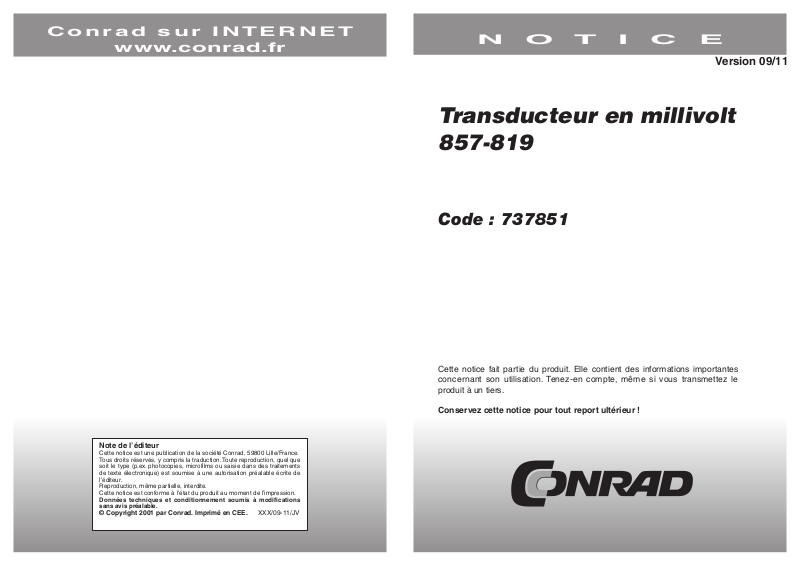

Transducteur en millivolt
857-819
Code : 737851
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
N O T I C E
Co n rad sur INTE R NET
www.conrad.fr
Version 09/11
2 7
Transducteur en millivolt dans la plage de -100 mV ... +100 mV et 0 mV ... 1000 mV
Brève description
Transducteur en millivolt transforme des signaux millivolt, connectés à l’entrée, en un
signal standard analogique à la sortie. Le signal de sortie peut s’élever à 0...20 mA,
4...20 mA, 0...10 V, 2...10 V, 0...5 V, 1...5 V, 0...10 mA ainsi que 2...10 mA. L’appareil
dispose d’une isolation galvanique à 3 voies avec une tension d’essai de 2,5 kV. Le
transducteur se configure grâce aux commutateurs DIP accessibles depuis le côté du
boîtier ainsi que d’un logiciel FDT/DTM. Le logiciel propose des possibilités de réglage
supplémentaires, par exemple intervertir le signal de sortie.
6 3
Interrupteur DIP S2
Réglages par défaut
A la sortie d’usine, tous les interrupteurs DIP sont réglés sur «OFF»
- Plage de mesure 0 ... 100 mV
- Plage de sortie 0 ... 20 mA
- au-dessous de la plage de mesure 20,5 mA
- au-dessus de la plage de mesure 0 mA
La tension d’alimentation de l’appareil, qui peut être pontée rapidement et à un prix
avantageux sur les peignes latéraux de pontage, est de 24 V DC.
Une LED ver te à l’avant de l’appareil indique le fonctionnement. Le transducteur en
millivolt remplit les exigences d’isolation sécurisée conforme à EN 611410 avec une
tension d’essai de 2.5 kV entre l’entrée / la sortie / l’alimentation.
Données techniques
Configuration interrupteur DIP ou logiciel de configuration
Signal d’entrée -100 mV ... +100 mV,
De 0 mV ... 200 mV à 0 mV ... 1000 mV
(par étapes de 100)
Signal d’entrée max. 30 V
Signal de sortie 0 ... 20 mA, 4 ... 20 mA,
0 ... 10 V, 2 ... 10 V, 0 ... 5 V, 1 ... 5 V
0 ... 10 mA, 2 ... 10 mA
Contacts ≤ 600 Ω (sortie I)
≥ 2 kΩ (sortie U)
Temps de réponse 50 ms± 5 %
Tension d’alimentation UN 24 V DC
Plage de tension d’alimentation 16,8 V... 31,2 V
Erreur de transfert < 0,1 % de la valeur finale
Tension d’essai
(Entrée / sortie / alimentation) 2,5 kV AC, 50 Hz, 1 min
Température ambiante -25 °C ... +70 °C
Température de stockage -40 °C ... +85 °C
Autorisations
Construction navale (en préparation)
ANSI/ISA 12.12.01 Classe I Div2 ABCD T4
Certificat de conformité
Données techniques générales
Dimensions (mm) l x H x p 6 x 96 x 94
Hauteur sur bord supérieur du rail
Technique de connexion CAGE CLAMP
®
S
Section transversale solide : 0,08 mm²...2,5 mm²
A fils de faible diamètre : 0,34 mm²...2,5 mm²
Longueurs dénudées : 9...10 mm / 0,37 in
4 5
Possibilités de réglages de l’interrupteur DIP
