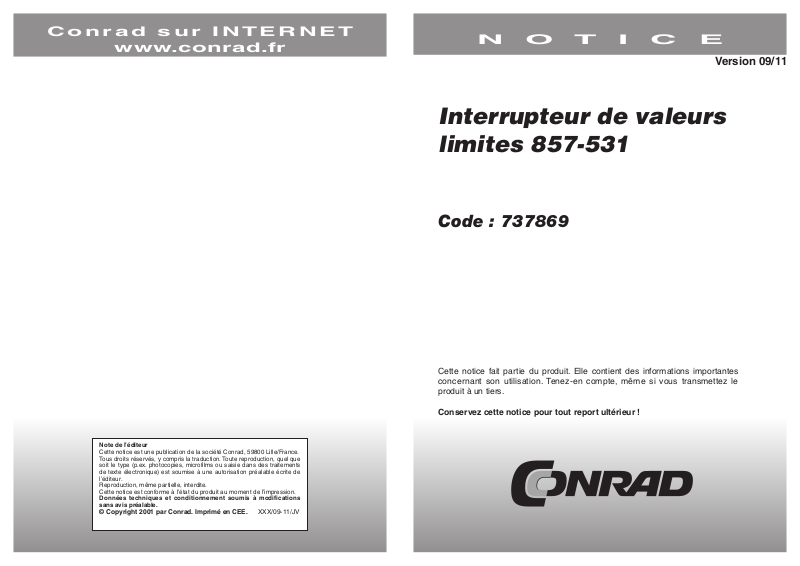

N O T I C E

Version 09/11

Interrupteur de valeurs limites 857-531

Code : 737869

Note de l’éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l’éditeur. Reproduction, même partielle, interdite. Cette notice est conforme à l’état du produit au moment de l’impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Interrupteur de valeurs limites avec entrée analogique et inverseur sortie relais.

Remarque : Les récepteurs inductifs doivent être atténués

avec un circuit de protection efficace pour se protéger des bobines et des contacts de relais.

Interrupteur de valeurs limites avec entrée analogique, inverseur sortie relais et sortie numérique

Données techniques

Configuration : Interrupteur DIP, Teach In, logiciel de configuration Signal d’entrée (max.) -10...+10 V, -20...+20 mA, 0...+30 V (31,2 V (UIN) 100 mA (IIN))

Sortie - relais

Type de contact 1 inverseur Tension de coupure max. 250 V AC Courant permanent max. (pinces enfilées) 6 A max. (jusque 60 °C) 3 A (60 à 70 °C) Puissance de coupure max. (ohmique) 1250 VA AC; DC cf. courbe de charge limite Seuil automatique 1 ou 2 (réglable)

Sortie - numérique

Tension de coupure max. tension d’alimentation réglée Courant permanent max. 500 mA (jusque 60 °C) 100 mA (60 à 70 °C) Plage de tension d’alimentation 16,8 V ... 31,2 V Tension d’essai (entrée / sortie / alimentation) 2,5 kV AC, 50 Hz, 1 min Température ambiante -25 °C ... + 70 °C Température de stockage -40 °c ... +85 °C Dimensions (mm) l x H x p 6 x 96 x 94 Hauteur au bord supérieur du rail Technique de connexion CAGE CLAMP Section transversale solide ; 0,008 mm² ... 2,5 mm² A fils de faible diamètre : 0,34 mm²... 2,5 mm² Longueurs dénudées 9 ... 10 mm / 0,37 in

Normes / dispositions * en préparation

, *, *, LISTE classe 1 div 2 groupes A,B, C, D*
