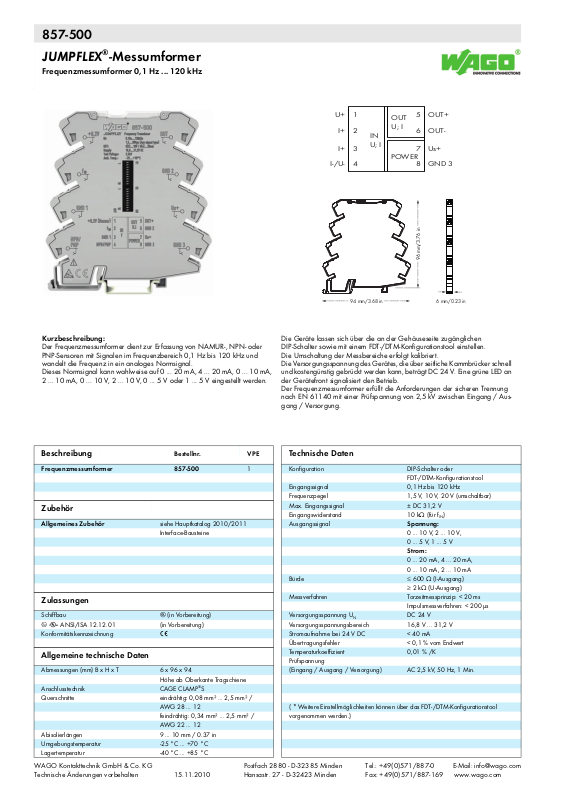

WAGO 857-500 User guide [de]
857-500
JUMPFLEX®-Messumformer
3
Frequenzmessumformer 0,1 Hz ... 120 kHz
74
Interface-Bausteine
Kurzbeschreibung:
Der Frequenzmessumformer dient zur Erfassung von NAMUR-, NPN- oder
PNP-Sensoren mit Signalen im Frequenzbereich 0,1 Hz bis 120 kHz und
wandelt die Frequenz in ein analoges Normsignal.
Dieses Normsignal kann wahlweise auf 0 ... 20 mA, 4 ... 20 mA, 0 ... 10 mA,
2 ... 10 mA, 0 ... 10 V, 2 ... 10 V, 0 ... 5 V oder 1 ... 5 V eingestellt werden.
U+
1
I+
2
I+
3
I-/U-
4
<_________ 94 mm/3.68 in _________> 6 mm/0.23 in
OUT
U; I
IN
U; I
POWER
____________
OUT+
5
OUT-
6
Us+
7
GND 3
8
<_________ 96 mm/3.76 in _________>
_>
_>
Die Geräte lassen sich über die an der Gehäuseseite zugänglichen
DIP-Schalter sowie mit einem FDT-/DTM-Konfigurationstool einstellen.
Die Umschaltung der Messbereiche erfolgt kalibriert.
Die Versorgungsspannung des Gerätes, die über seitliche Kammbrücker schnell
und kostengünstig gebrückt werden kann, beträgt DC 24 V. Eine grüne LED an
der Gerätefront signalisiert den Betrieb.
Der Frequenzmessumformer erfüllt die Anforderungen der sicheren Trennung
nach EN 61140 mit einer Prüfspannung von 2,5 kV zwischen Eingang / Ausgang / Versorgung.
Beschreibung
Frequenzmessumformer 857-500 1
Bestellnr. VPE
Zubehör
Allgemeines Zubehör siehe Hauptkatalog 2010/2011
Interface-Bausteine
Zulassungen
Schiffbau g (in Vorbereitung)
4 r ANSI/ISA 12.12.01 (in Vorbereitung)
Konformitätskennzeichnung 1
Allgemeine technische Daten
Abmessungen (mm) B x H x T 6 x 96 x 94
Anschlusstechnik CAGE CLAMP
Querschnitte eindrähtig: 0,08 mm² ... 2,5 mm² /
Abisolierlängen 9 ... 10 mm / 0.37 in
Umgebungstemperatur -25 °C ... +70 °C
Lagertemperatur -40 °C ... +85 °C
WAGO Kontakttechnik GmbH & Co. KG
Technische Änderungen vorbehalten 15.11.2010
Höhe ab Oberkante Tragschiene
AWG 28 ... 12
feindrähtig: 0,34 mm² ... 2,5 mm² /
AWG 22 ... 12
®
S
Postfach 2880 - D-32385 Minden
Hansastr. 27 - D-32423 Minden
Technische Daten
Konfiguration DIP-Schalter oder
Eingangssignal 0,1 Hz bis 120 kHz
Frequenzpegel 1,5 V, 10 V, 20 V (umschaltbar)
Max. Eingangssignal ± DC 31,2 V
Eingangswiderstand 10 kΩ (für f
Ausgangssignal Spannung:
Bürde d 600 Ω (I-Ausgang)
Messverfahren Torzeitmessprinzip: < 20 ms
Versorgungsspannung U
Versorgungsspannungsbereich 16,8 V ... 31,2 V
Stromaufnahme bei 24 V DC < 40 mA
Übertragungsfehler < 0,1 % vom Endwert
Temperaturkoeffizient 0,01 % /K
Prüfspannung
(Eingang / Ausgang / Versorgung) AC 2,5 kV, 50 Hz, 1 Min.
( * Weitere Einstellmöglichkeiten können über das FDT-/DTM-Konfigurationstool
vorgenommen werden.)
N
Tel.: +49(0)571/887-0 E-Mail: info@wago.com
Fax: +49(0)571/887-169 www.wago.com
FDT-/DTM-Konfigurationstool
)
IN
0 ... 10 V, 2 ... 10 V,
0 ... 5 V, 1 ... 5 V
Strom:
0 ... 20 mA, 4 ... 20 mA,
0 ... 10 mA, 2 ... 10 mA
t 2 kΩ (U-Ausgang)
Impulsmessverfahren: < 200 μs
DC 24 V
