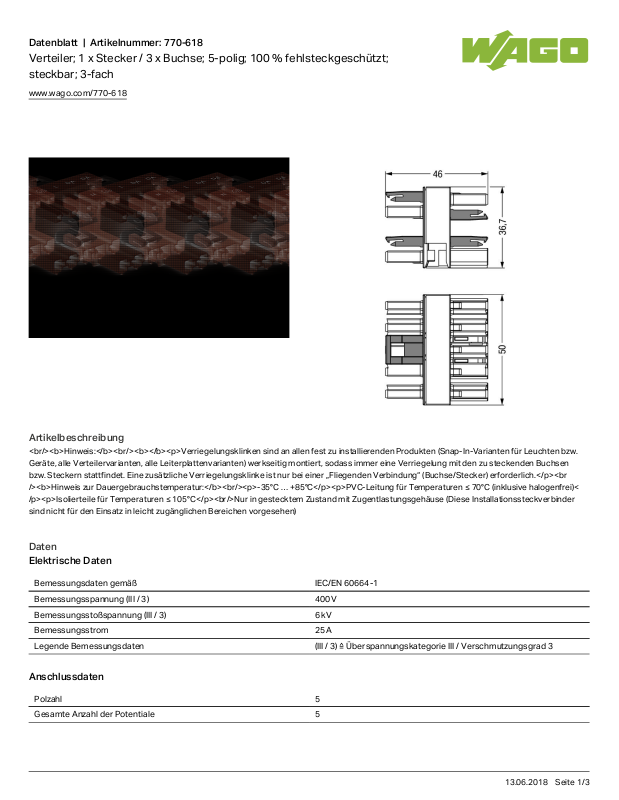

Datenblatt | Artikelnummer:770-618
Verteiler; 1 x Stecker / 3 x Buchse; 5-polig; 100 % fehlsteckgeschützt;
steckbar; 3-fach
Artikelbeschreibung
<br/><b>Hinweis:</b><br/><b></b><p>Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw.
Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen
bzw. Steckern stattfindet. Eine zusätzliche Verriegelungsklinke ist nur bei einer „Fliegenden Verbindung“ (Buchse/Stecker) erforderlich.</p><br
/><b>Hinweis zur Dauergebrauchstemperatur:</b><br/><p>-35°C … +85°C</p><p>PVC-Leitung für Temperaturen ≤ 70°C (inklusive halogenfrei)<
/p><p>Isolierteile für Temperaturen ≤ 105°C</p><br/>Nur in gestecktem Zustand mit Zugentlastungsgehäuse (Diese Installationssteckverbinder
sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen)
Daten
Elektrische Daten
Bemessungsdaten gemäß IEC/EN 60664-1
Bemessungsspannung (III / 3) 400 V
Bemessungsstoßspannung (III / 3) 6 kV
Bemessungsstrom 25 A
Legende Bemessungsdaten (III / 3) ≙ Überspannungskategorie III / Verschmutzungsgrad 3
Anschlussdaten
Polzahl 5
Gesamte Anzahl der Potentiale 5
www.wago.com/770-618
13.06.2018Seite /1 3
Page 2
Datenblatt | Artikelnummer:770-618

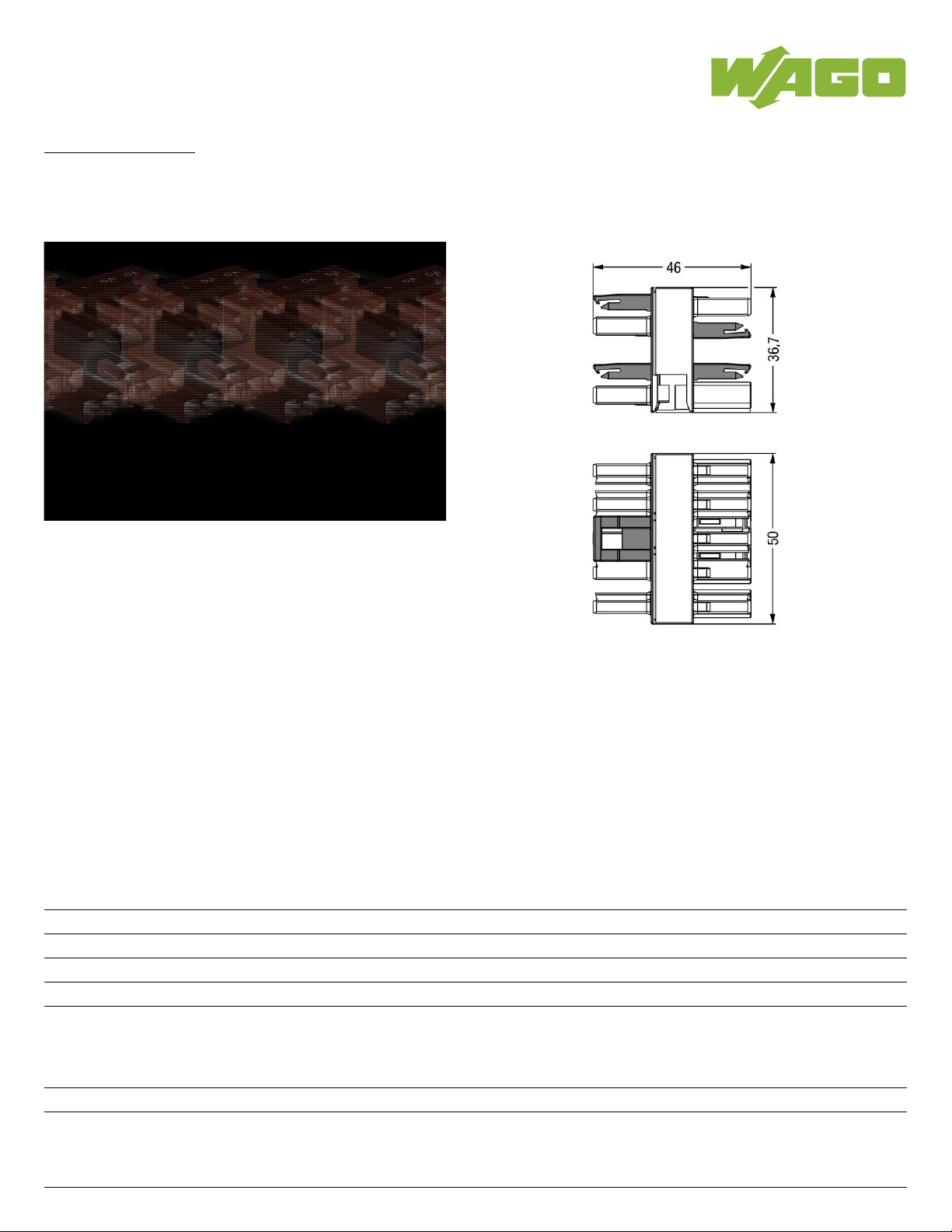

Geometrische Daten
Rastermaß 10 mm (0.394 in)
Breite 50 mm / 1.969 inch
Höhe 36,7 mm / 1.445 inch
Tiefe 46 mm / 1.811 inch
Mechanische Daten
Kodierung I
Steckkraft einer Steckverbindung ca. 20 … 70 N (polzahlabhängig)
Haltekraft einer Steckverbindung mit Verriegelung: > 80 N
Trennkraft einer Steckverbindung ohne Verriegelung: ca. 20 … 70 N (polzahlabhängig)
Verteilertyp Verteiler, 3-fach
Aufdruck N L DA- DA+
Schutzart IP20
Potentialkennzeichnung N L DA- DA+
Steckverbindung
Kontaktausführung im Steckverbinderbereich Verteiler
Steckverbinder Anschlusstyp für Steckverbinder
Fehlsteckschutz ja
Verriegelung der Steckverbindung Verriegelungsklinke
Verriegelungsklinke ja
Werkstoffdaten
Farbe blau
Isolierwerkstoff Polyamid 66 (PA 66)
Brennbarkeitsklasse gemäß UL 94 V0
Kontaktwerkstoff Kupfer bzw. Kupferlegierung, oberflächenveredelt
Brandlast 0.679 MJ
Gewicht 42.51 g
Umgebungsbedingungen
Umgebungstemperatur (Betrieb) -35 … 85 °C
Verarbeitungstemperatur -5°C ... +40°C
Dauergebrauchstemperatur von -35 °C
Dauergebrauchstemperatur bis 85 °C
www.wago.com/770-618
13.06.2018Seite /2 3
Page 3
Datenblatt | Artikelnummer:770-618
Kaufmännische Daten
Verpackungsart Karton
Ursprungsland DE
GTIN 4050821394778
Zolltarifnummer 85366990990
Produktgruppe 20 (Installations-Steckverbinder WINSTA)
eCl@ss 9.0 27-44-06-03
eCl@ss 8.0 27-44-06-03
ETIM 6.0 EC002567
ETIM 5.0 EC002567
UL-Zulassungen
Logo Zulassung Zertifikatsname
cURus
Underwriters Laboratories Inc.
E45171 Sec. 9
Produktfamilie
WINSTA MIDI
WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Gebäudeinstallation
zugeschnitten ist. Es macht die Elektroinstallation steckbar und dadurch schnell, sicher und fehlerfrei.
Mehr über die Produktfamilie erfahren
Alle Produkte der Familie anzeigen
