Datenblatt | Artikelnummer:770-112/041-000

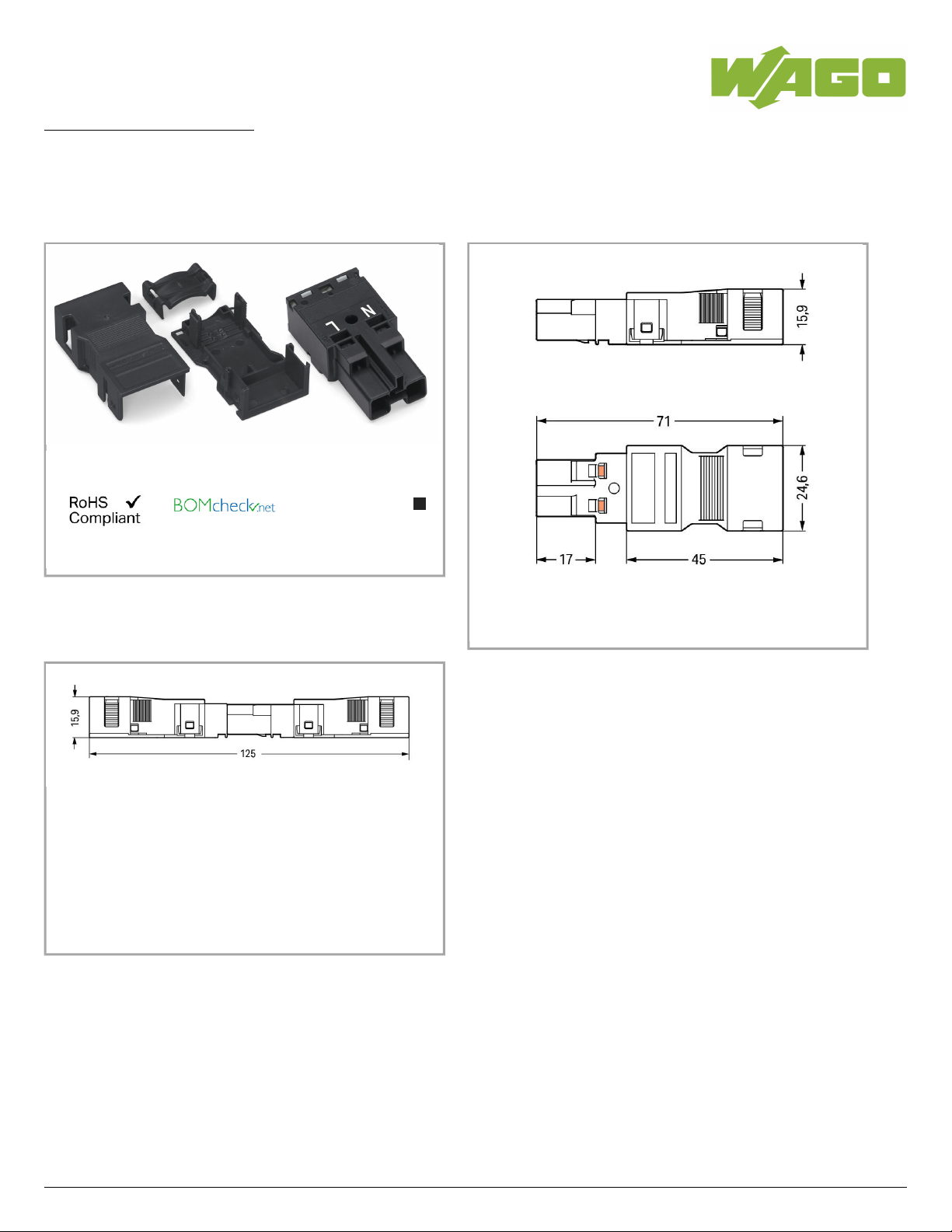

Stecker; mit Zugentlastungsgehäuse; 2-polig; Kod. A
Gesamtlänge im gesteckten Zustand
Farbe:
Artikelbeschreibung
Hinweis:
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle
Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine
zusätzliche Verriegelungsklinke ist nur bei einer „Fliegenden Verbindung“ (Buchse/Stecker) erforderlich.
www.wago.com/770-112_041-000
12.12.2018Seite /1 5
Page 2
Datenblatt | Artikelnummer:770-112/041-000
Daten
Elektrische Daten
Bemessungsdaten gemäß IEC/EN 60664-1
Bemessungsspannung (III / 3) 250 V
Bemessungsstoßspannung (III / 3) 4 kV
Bemessungsstrom 25 A
Legende Bemessungsdaten (III / 3) ≙ Überspannungskategorie III / Verschmutzungsgrad 3
Anschlussdaten
Anschlusstechnik
Push-in CAGE CLAMP
®
Betätigungsart Betätigungswerkzeug
Push-in
Nennquerschnitt 4 mm²
Eindrähtiger Leiter 0,5 … 4 mm² / 20 … 12 AWG
Eindrähtiger Leiter, direkt steckbar 1,5 … 4 mm² / 16 … 12 AWG
Mehrdrähtiger Leiter 0,5 … 2,5 mm² / 20 … 14 AWG
Feindrähtiger Leiter 0,5 … 4 mm² / 20 … 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen 0,25 … 1,5 mm² / 20 … 16 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen 0,25 … 2,5 mm² / 20 … 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar ab 1,5 mm² / 16 AWG
Abisolierlänge 9 mm / 0.35 inch
Hinweis (Abisolierlänge) siehe auch Verpackung bzw. Beipackzettel
Polzahl 2
Gesamte Anzahl der Klemmstellen 4
Gesamte Anzahl der Potentiale 2
Anschließbarer Durchmesser der Mantelleitung 7 … 10,5 mm
Leiteranschlussrichtung zur Steckrichtung 0 °
Abmantellänge 35 mm
Geometrische Daten
Rastermaß 10mm (0.394inch)
Breite 24,6 mm / 0.969 inch
Höhe 15,9 mm / 0.626 inch
Tiefe 71 mm / 2.795 inch
Mechanische Daten
Kodierung A
Steckkraft einer Steckverbindung ca. 20 … 70 N (polzahlabhängig)
Haltekraft einer Steckverbindung mit Verriegelung: > 80 N
www.wago.com/770-112_041-000
12.12.2018Seite /2 5
Page 3
Datenblatt | Artikelnummer:770-112/041-000
Trennkraft einer Steckverbindung ohne Verriegelung: ca. 20 … 70 N (polzahlabhängig)
Aufdruck L N
Schutzart IP20
Potentialkennzeichnung L N
Steckverbindung
Kontaktausführung im Steckverbinderbereich Stiftleiste/Stecker
Steckverbinder Anschlusstyp für Leiter
Fehlsteckschutz ja
Verriegelung der Steckverbindung Verriegelungsklinke
Verriegelungsklinke nein
Zugentlastung Zugentlastungsgehäuse
Werkstoffdaten
Farbe schwarz
Isolierwerkstoff Polyamid 66 (PA 66)
Brennbarkeitsklasse gemäß UL 94 V0
Klemmfederwerkstoff Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff Kupfer bzw. Kupferlegierung, oberflächenveredelt
Brandlast 0.318 MJ
Gewicht 12.922 g
Umgebungsbedingungen
Umgebungstemperatur (Betrieb) -35 … 85 °C
Kaufmännische Daten
Ursprungsland DE
GTIN 4050821117940
Zolltarifnummer 85366990990
eCl@ss 9.0 27-44-06-05
eCl@ss 8.0 27-44-06-05
ETIM 6.0 EC002560
ETIM 5.0 EC002560
Zulassungen / Zertifikate
Länderspezifische Zulassungen
Logo Zulassung Zertifikatsname
CCA
DEKRA Certification B.V.
2173495.02
www.wago.com/770-112_041-000
12.12.2018Seite /3 5
Page 4
Datenblatt | Artikelnummer:770-112/041-000
CCA
DEKRA Certification B.V.
NL-32105
Schiff Zulassungen
Logo Zulassung Zertifikatsname
ABS
American Bureau of Shipping
14-HG1241528-PDA
DNV GL
Det Norske Veritas, Germanischer Lloyd
TAE00001Z6
LR
Lloyds Register
02/20050 (E6)
UL-Zulassungen
Logo Zulassung Zertifikatsname
cURus
Underwriters Laboratories Inc.
E45171 Sec. 9
Passende Produkte
Werkzeug
Art-Nr.: 210-720
Betätigungswerkzeug mit teilisoliertem Schaft; Typ 2, Klinge (3,5 x 0,5) mm
www.wago.com/210-720
Art-Nr.: 770-382
Betätigungswerkzeug; 2-fach
www.wago.com/770-382
Abdeckung
Art-Nr.: 770-360
Verschlussstück; für Stecker; 5-polig; teilbar
www.wago.com/770-360
Verriegelung
Art-Nr.: 770-101
Verriegelungsklinke; mit Handbetätigung; für "Fliegende Verbindungen"
www.wago.com/770-101
Art-Nr.: 770-111
Verriegelungsklinke; mit Werkzeugbetätigung; für "Fliegende Verbindungen"
www.wago.com/770-111
Art-Nr.: 770-121
Verriegelungsklinke; mit Handbetätigung; für "Fliegende Verbindungen"
www.wago.com/770-121
www.wago.com/770-112_041-000
12.12.2018Seite /4 5
Page 5
Datenblatt | Artikelnummer:770-112/041-000
Art-Nr.: 770-131
Verriegelungsklinke; mit Werkzeugbetätigung; für "Fliegende Verbindungen"
www.wago.com/770-131
Downloads
Dokumentation
Ausschreibungstext
770-112/041-000
WINSTA MIDI 2-polig
19.01.2016 DOC
24,1 kB
Download
smartDATA
CAD Daten
3D Download 770-112/041-000 URL Download
