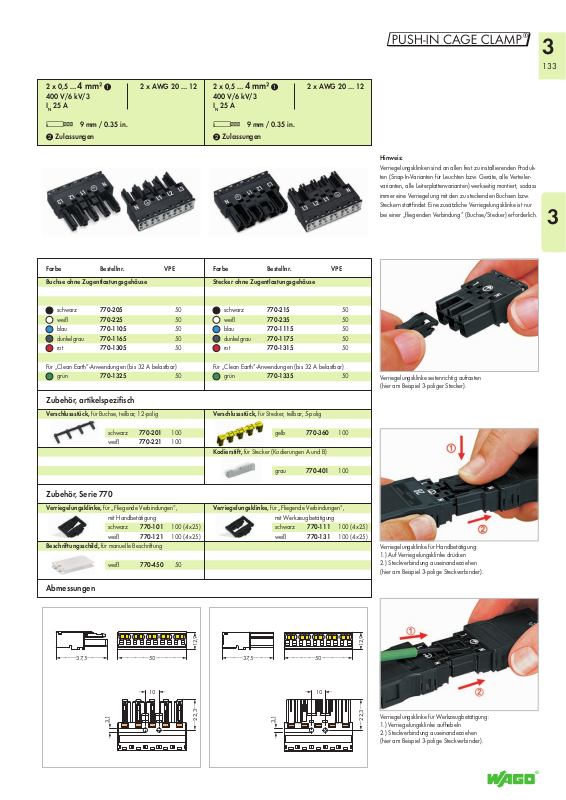

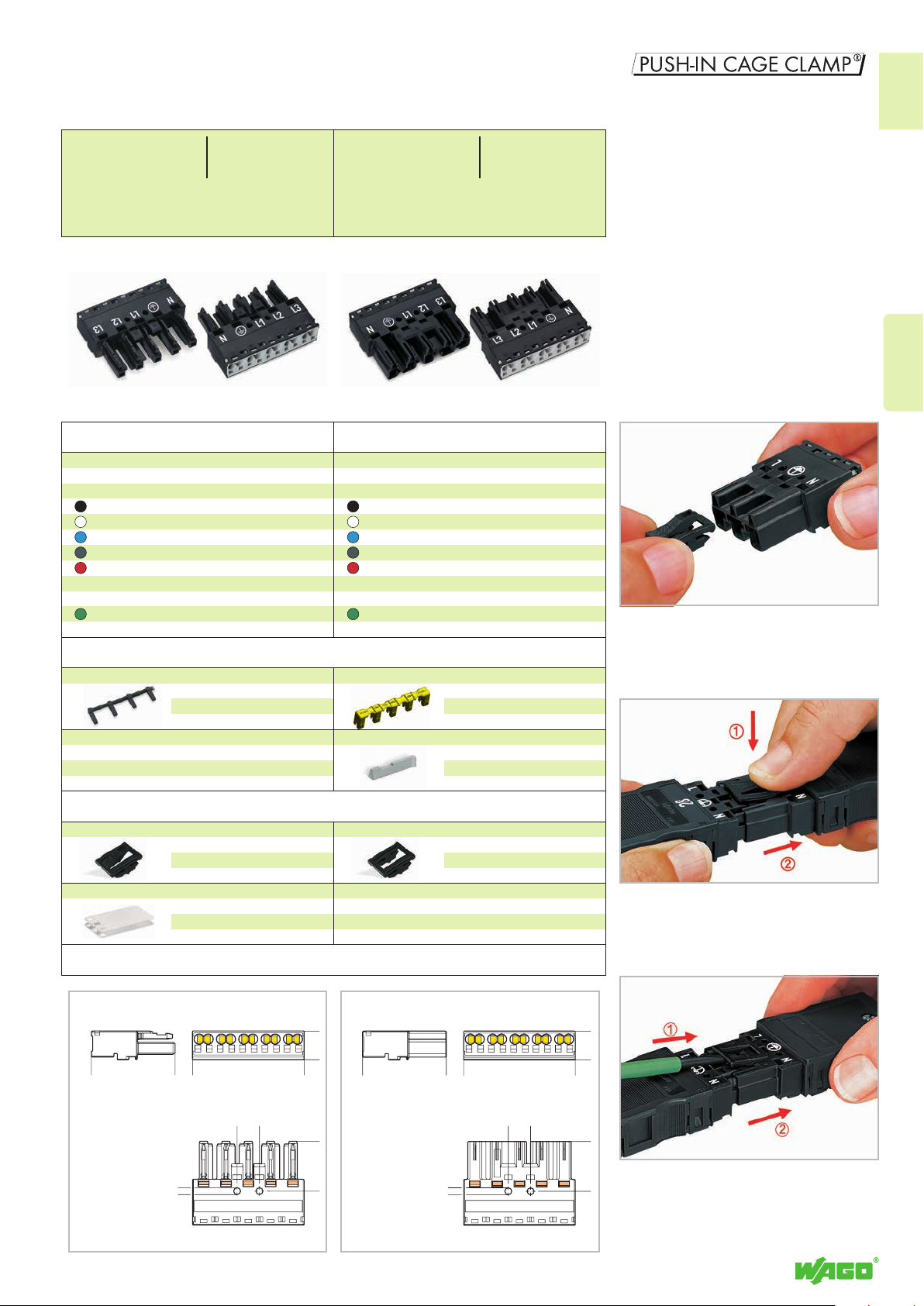

3
133
2 x 0,5 … 4 mm² 1 2 x AWG 20 … 12
400 V/6 kV/3
I
25 A
N
L 9 mm / 0.35 in.
2
Zulassungen
Buchse ohne Zugentlastungsgehäuse
schwarz 770-205 50
weiß 770-225 50
blau 770-1105 50
dunkelgrau 770-1165 50
rot 770-1305 50
2 x 0,5 …
4 mm²
2 x AWG 20 … 12
1
400 V/6 kV/3
I
25 A
N
L 9 mm / 0.35 in.
2
Zulassungen
Farbe Bestellnr. VPE Farbe Bestellnr. VPE
Stecker ohne Zugentlastungsgehäuse
schwarz 770-215 50
weiß 770-235 50
blau 770-1115 50
dunkelgrau 770-1175 50
rot 770-1315 50
Hinweis:
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass
immer eine Verriegelung mit den zu steckenden Buchsen bzw.
Steckern stattfindet. Eine zusätzliche Verriegelungsklinke ist nur
bei einer „fliegenden Verbindung“ (Buchse/Stecker) erforderlich.
3
Für „Clean Earth“-Anwendungen (bis 32 A belastbar)
grün 770-1325 50
Zubehör, artikelspezifisch
Verschlussstück, für Buchse, teilbar, 12-polig
schwarz 770-201 100
weiß 770-221 100
Zubehör, Serie 770
Verriegelungsklinke, für „Fliegende Verbindungen“,
mit Handbetätigung
schwarz 770-101 100 (4x25)
weiß 770-121 100 (4x25)
Beschriftungsschild, für manuelle Beschriftung
weiß 770-450 50
Abmessungen
Für „Clean Earth“-Anwendungen (bis 32 A belastbar)
grün 770-1335 50
Verschlussstück, für Stecker, teilbar, 5-polig
gelb 770-360 100
Kodierstift, für Stecker (Kodierungen A und B)
grau 770-401 100
Verriegelungsklinke, für „Fliegende Verbindungen“,
mit Werkzeugbetätigung
schwarz 770-111 100 (4x25)
weiß 770-131 100 (4x25)
Verriegelungsklinke seitenrichtig aufrasten
(hier am Beispiel 3-poliger Stecker) .
Verriegelungsklinke für Handbetätigung:
1.) Auf Verriegelungsklinke drücken
2.) Steckverbindung auseinanderziehen
(hier am Beispiel 3-polige Steckverbinder) .
<_____37,5_____>
<_________50_________>
< > 10
1 , 3
<__ >
(12,9)
<_22,3_>
<_____37,5_____>
<_________50_________>
< > 10
3,1
<__ >
(12,9)
Verriegelungsklinke für Werkzeugbetätigung:
1.) Verriegelungsklinke aufhebeln
<_22,3_>
2.) Steckverbindung auseinanderziehen
(hier am Beispiel 3-polige Steckverbinder) .
