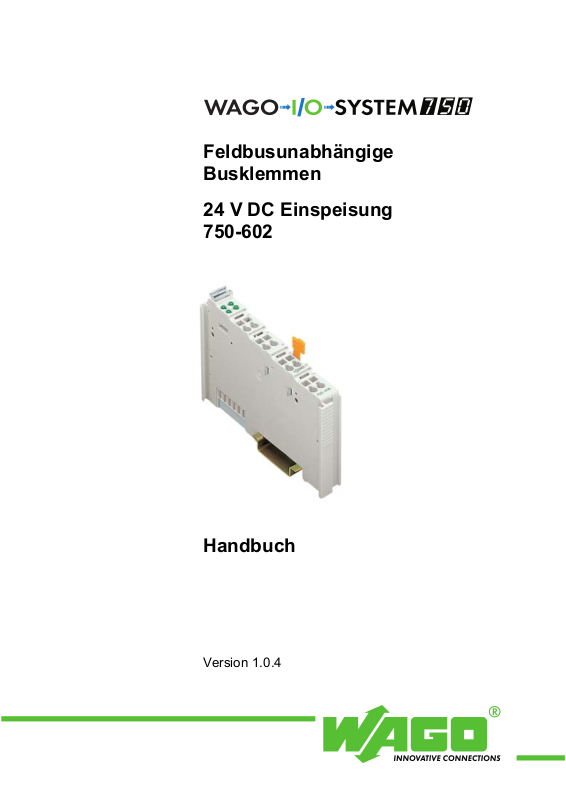

Feldbusunabhängige
Busklemmen
24 V DC Einspeisung
750-602
Handbuch
Version 1.0.4
ii • Allgemeines
Copyright © 2006 by WAGO Kontakttechnik GmbH & Co. KG
Alle Rechte vorbehalten.
WAGO Kontakttechnik GmbH & Co. KG
Hansastraße 27
D-32423 Minden
Tel.: +49 (0) 571/8 87 – 0
Fax: +49 (0) 571/8 87 – 1 69
E-Mail: info@wago.com
Web: http://www.wago.com
Technischer Support
Tel.: +49 (0) 571/8 87 – 5 55
Fax: +49 (0) 571/8 87 – 85 55
E-Mail: support@wago.com
Es wurden alle erdenklichen Maßnahmen getroffen, um die Richtigkeit und
Vollständigkeit der vorliegenden Dokumentation zu gewährleisten. Da sich
Fehler, trotz aller Sorgfalt, nie vollständig vermeiden lassen, sind wir für
Hinweise und Anregungen jederzeit dankbar.
E-Mail: documentation@wago.com
Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeichnungen und Markennamen der jeweiligen Firmen im Allgemeinen
einem Warenzeichenschutz, Markenzeichenschutz oder patentrechtlichem
Schutz unterliegen.
WAGO-I/O-SYSTEM 750
Busklemmen
Inhaltsverzeichnis • iii
INHALTSVERZEICHNIS
1 Wichtige Erläuterungen ............................................................................. 4
1.1 Rechtliche Grundlagen.............................................................................4
1.1.1 Urheberschutz......................................................................................4
1.1.2 Personalqualifikation........................................................................... 4
1.1.3 Bestimmungsgemäßer Gebrauch......................................................... 4
1.2 Symbole....................................................................................................5
1.3 Darstellungen der Zahlensysteme ............................................................5
1.4 Sicherheitshinweise.................................................................................. 6
1.5 Gültigkeitsbereich ....................................................................................6
2 Busklemmen ................................................................................................7
2.1 Systemklemmen ....................................................................................... 7
2.1.1 750-602 [24 V DC Einspeisung] ......................................................... 7
2.1.1.1 Ansicht ............................................................................................7
2.1.1.2 Beschreibung...................................................................................7
2.1.1.3 Anzeigeelemente.............................................................................8
2.1.1.4 Schematisches Schaltbild................................................................ 8
2.1.1.5 Technische Daten............................................................................9
2.1.1.6 Einspeisekonzept...........................................................................10
WAGO-I/O-SYSTEM 750
Busklemmen
4 • Wichtige Erläuterungen Rechtliche Grundlagen
1 Wichtige Erläuterungen
Um dem Anwender eine schnelle Installation und Inbetriebnahme der in
diesem Handbuch beschriebenen Geräte zu gewährleisten, ist es notwendig,
die nachfolgenden Hinweise und Erläuterungen sorgfältig zu lesen und zu
beachten.
1.1 Rechtliche Grundlagen
1.1.1 Urheberschutz
Dieses Handbuch, einschließlich aller darin befindlichen Abbildungen, ist
urheberrechtlich geschützt. Jede Weiterverwendung dieses Handbuches, die
von den urheberrechtlichen Bestimmungen abweicht, ist nicht gestattet. Die
Reproduktion, Übersetzung in andere Sprachen, sowie die elektronische und
fototechnische Archivierung und Veränderung bedarf der schriftlichen
Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden.
Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich.
Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die
dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der
Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO
Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets
ohne Vermerk auf Patentrechte genannt. Die Existenz solcher Rechte ist daher
nicht auszuschließen.
1.1.2 Personalqualifikation
Der in diesem Handbuch beschriebene Produktgebrauch richtet sich
ausschließlich an Fachkräfte mit einer Ausbildung in der SPSProgrammierung, Elektrofachkräfte oder von Elektrofachkräften unterwiesene
Personen, die außerdem mit den geltenden Normen vertraut sind. Für
Fehlhandlungen und Schäden, die an WAGO-Produkten und Fremdprodukten
durch Missachtung der Informationen dieses Handbuches entstehen,
übernimmt die WAGO Kontakttechnik GmbH & Co. KG keine Haftung.
1.1.3 Bestimmungsgemäßer Gebrauch
Die Komponenten werden ab Werk für den jeweiligen Anwendungsfall mit
einer festen Hard- und Softwarekonfiguration ausgeliefert. Änderungen sind
nur im Rahmen der in den Handbüchern dokumentierten Möglichkeiten
zulässig. Alle anderen Veränderungen an der Hard- oder Software sowie der
nicht bestimmungsgemäße Gebrauch der Komponenten bewirken den
Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG.
Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration
richten Sie bitte an WAGO Kontakttechnik GmbH & Co. KG.
WAGO-I/O-SYSTEM 750
Busklemmen
Wichtige Erläuterungen • 5 Symbole
1.2 Symbole
Gefahr
Informationen unbedingt beachten, um Personen vor Schaden zu bewahren.
Achtung
Informationen unbedingt beachten, um am Gerät Schäden zu verhindern.
Beachten
Randbedingungen, die für einen fehlerfreien Betrieb unbedingt zu beachten
sind.
ESD (Electrostatic Discharge)
Warnung vor Gefährdung der Komponenten durch elektrostatische
Entladung. Vorsichtsmaßnahme bei Handhabung elektrostatisch
entladungsgefährdeter Bauelemente beachten.
Hinweis
Routinen oder Ratschläge für den effizienten Geräteeinsatz und die
Softwareoptimierung.
Weitere Informationen
Verweise auf zusätzliche Literatur, Handbücher, Datenblätter und
INTERNET Seiten.
1.3 Darstellungen der Zahlensysteme
Zahlensystem Beispiel Bemerkung
Dezimal 100 normale Schreibweise
Hexadezimal 0x64 C-Notation
Binär '100'
'0110.0100'
in Hochkomma,
Nibble durch Punkt getrennt
WAGO-I/O-SYSTEM 750
Busklemmen
6 • Wichtige Erläuterungen Sicherheitshinweise
1.4 Sicherheitshinweise
Achtung
Vor dem Tausch von Komponenten muss die Spannungsversorgung
abgeschaltet werden.
Bei deformierten Kontakten ist das betroffene Modul auszutauschen, da die
Funktion langfristig nicht sichergestellt ist.
Die Komponenten sind unbeständig gegen Stoffe, die kriechende und
isolierende Eigenschaften besitzen. Dazu gehören z. B. Aerosole, Silikone,
Triglyceride (Bestandteil einiger Handcremes).
Kann nicht ausgeschlossen werden, dass diese Stoffe im Umfeld der
Komponenten auftreten, sind Zusatzmaßnahmen zu ergreifen.
- Einbau der Komponenten in ein entsprechendes Gehäuse.
- Handhaben der Komponenten nur mit sauberem Werkzeug und Material.
Beachten
Die Reinigung verschmutzter Kontakte ist nur mit Spiritus und einem
Ledertuch zulässig. Dabei ESD-Hinweis beachten.
Kein Kontaktspray verwenden, da im Extremfall die Funktion der
Kontaktstelle beeinträchtigt werden kann.
Das WAGO-I/O-SYSTEM 750 mit seinen Komponenten ist ein offenes
Betriebsmittel. Es darf nur in Gehäusen, Schränken oder in elektrischen
Betriebsräumen aufgebaut werden. Der Zugang darf nur über Schlüssel oder
Werkzeug von autorisiertem Fachpersonal erfolgen.
Die jeweils gültigen und anwendbaren Normen und Richtlinien zum Aufbau
von Schaltschränken sind zu beachten.
ESD
Die Komponenten sind mit elektronischen Bauelementen bestückt, die bei
elektrostatischer Entladung zerstört werden können. Beim Umgang mit den
Komponenten ist auf gute Erdung der Umgebung (Personen, Arbeitsplatz und
Verpackung) zu achten. Elektrisch leitende Bauteile, z. B. Datenkontakte,
nicht berühren.
1.5 Gültigkeitsbereich
Dieses Handbuch beschreibt die Systemklemmen 750-602
24 V DC Einspeisung aus dem WAGO-I/O-SYSTEM 750.
Handhabung, Montage und Inbetriebnahme sind in dem Handbuch zum
Feldbus-Koppler beschrieben. Daher ist diese Dokumentation nur im
Zusammenhang mit dem entsprechenden Handbuch gültig.
WAGO-I/O-SYSTEM 750
Busklemmen
750-602 [24 V DC Einspeisung] • 7 Ansicht
2 Busklemmen
2.1 Systemklemmen
2.1.1 750-602 [24 V DC Einspeisung]
Potentialeinspeisung DC 24 V, passiv
2.1.1.1 Ansicht
13 14
A
C
B
D
++
--
750-602
Abb. 2.1.1-1: Potentialeinspeiseklemme 750-602 g060200d

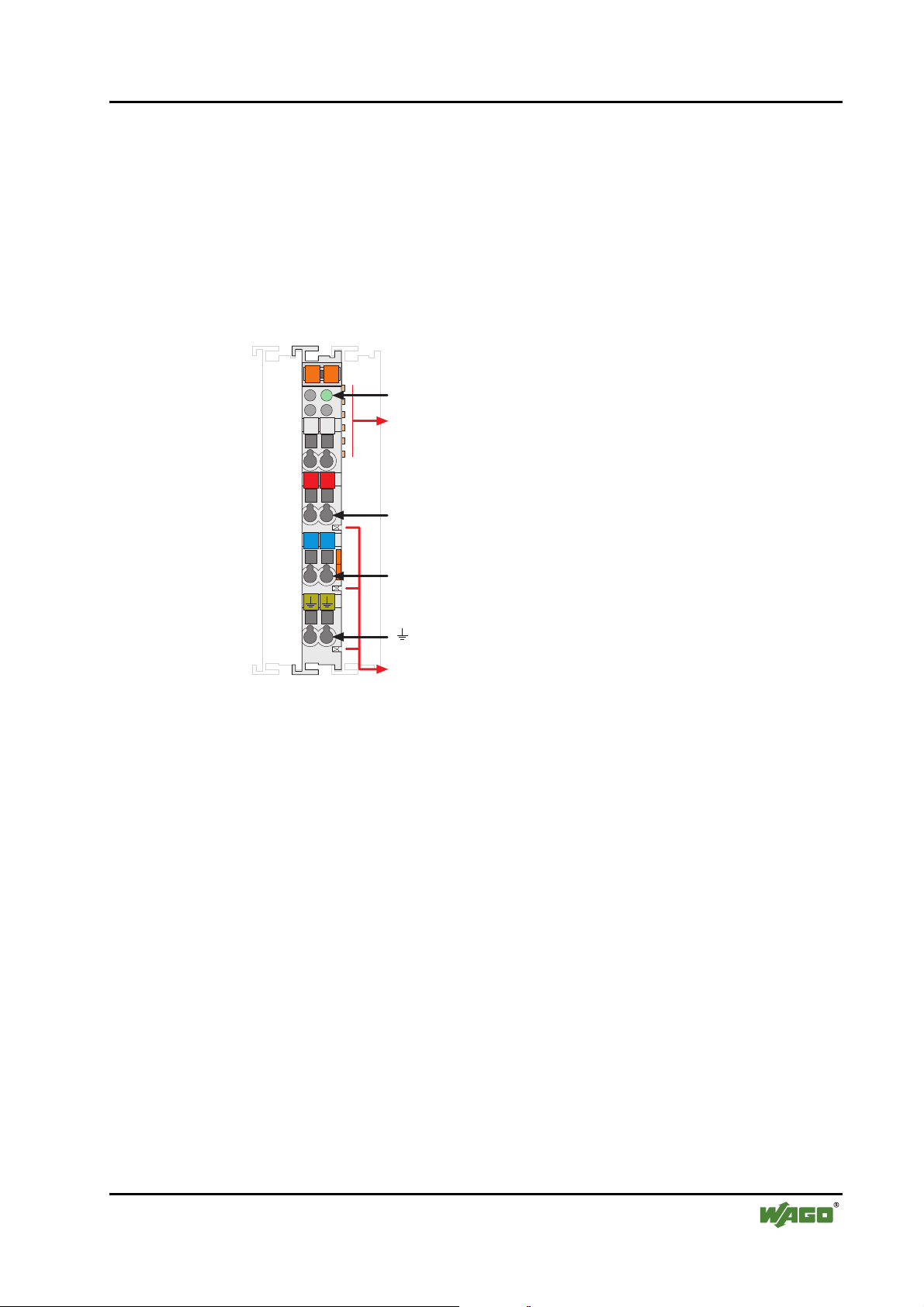

2.1.1.2 Beschreibung
Die Potentialeinspeiseklemme 750-602 dient dazu, nachfolgenden
Busklemmen eine galvanisch getrennte DC 24 V-Versorgung für die
Feldebene zuzuführen.
Status der
Betriebsspannung
-Leistungskontakte
Datenkontakte
Versorgung für
Leistungskontakte
24 V
0V
Leistungskontakte
Die Versorgungsspannung wird über die Anschlüsse 24 V, 0 V und PE von
einer externen Quelle eingespeist.
Eine grüne Status-LED zeigt die 24 V-Betriebsspannung an den
Leistungskontakten an.
Die Anordnung der Potentialgruppen sowie die Anordnung der einzelnen
Busklemmen innerhalb der Potentialgruppen ist bei der Projektierung des
Feldbus-Knotens beliebig.
Über die internen Leistungskontakte erfolgt durch Anrasten der Busklemmen
eine automatische Durchkontaktierung der Potentiale an die weiteren
Klemmen.
WAGO-I/O-SYSTEM 750
Busklemmen
8 • 750-602 [24 V DC Einspeisung] Anzeigeelemente
Achtung
Der maximale Strom, der über die Einspeiseklemmen fließen darf, beträgt
10 A. Bei der Konfigurierung des Systems ist darauf zu achten, dass dieser
Summenstrom nicht überschritten wird. Sollte das der Fall sein, so ist eine
weitere Einspeiseklemme zu setzen.
Die Potentialeinspeiseklemme 750-602 kann an allen Kopplern / Controllern
des WAGO-I/O-SYSTEM 750 betrieben werden.
Beachten
Für den zertifizierten Betrieb der Einspeiseklemme 750-602 im Schiffbau
bzw. Off-/ Onshore-Bereich sind die ergänzenden Einspeisevorschriften
(Kapitel 2.1.1.6, „Einspeisekonzept“)zu beachten!
2.1.1.3 Anzeigeelemente
LED Benennung Zustand Funktion
Status der
Betriebs-
spannung,
Leistungs-
kontakte
Abb. 2.1.1-2:
Anzeigeelemente
g06022x
C
grün

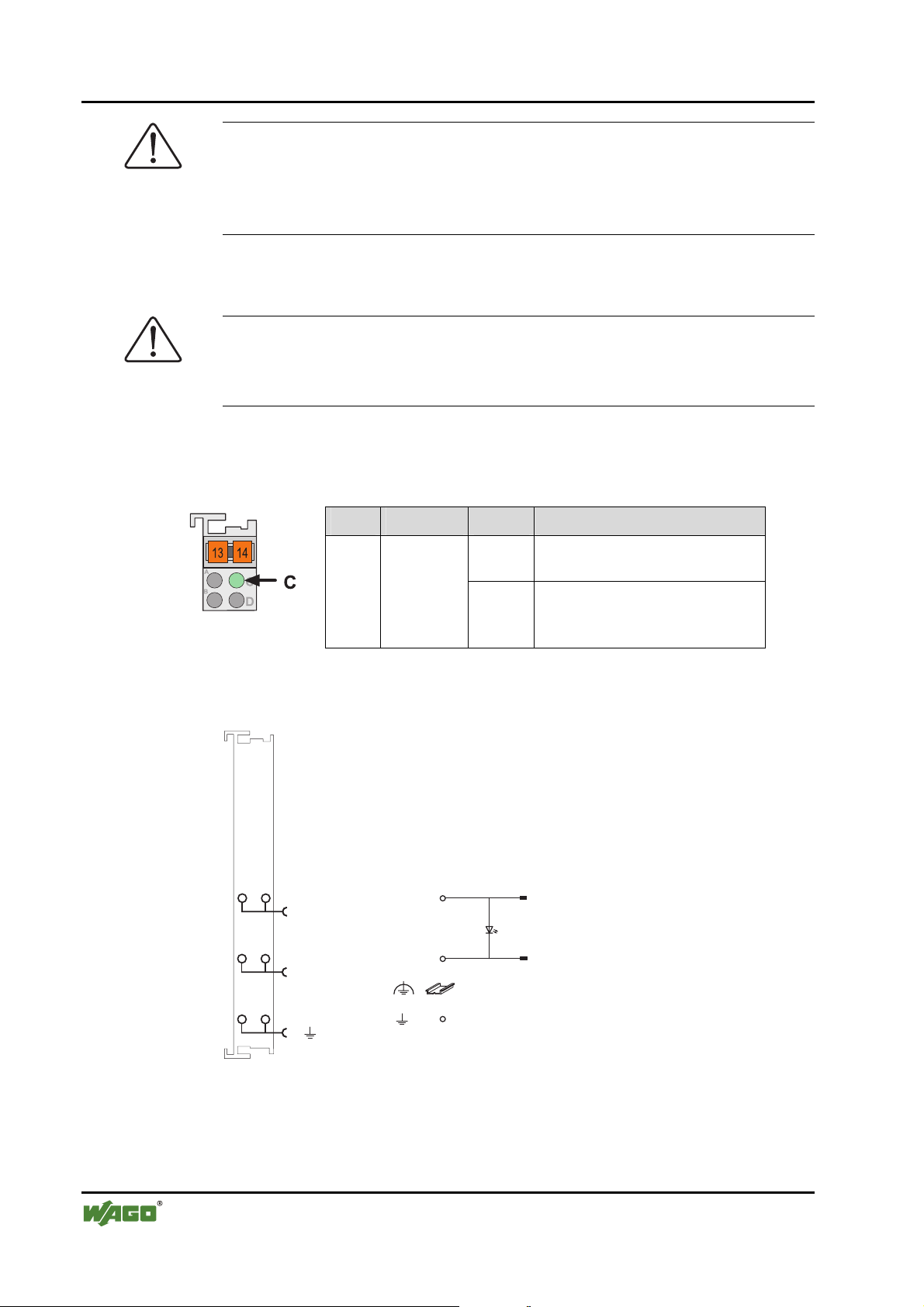

2.1.1.4 Schematisches Schaltbild
1
5
2
6
24V
3
7
0V
24V
0V
Status
aus
ein
Keine 24 V-Betriebsspannung an
den Leistungskontakten.
24 V-Betriebsspannung liegt an
den Leistungskontakten an.
4
8
750-602
Abb. 2.1.1-3: Potentialeinspeiseklemme 750-602 g060201d
WAGO-I/O-SYSTEM 750
Busklemmen
750-602 [24 V DC Einspeisung] • 9
Technische Daten
2.1.1.5 Technische Daten
Klemmenspezifische Daten
Spannung über Leistungskontakte DC 24 V (-25 % ... + 30 %)
Strom über Leistungskontakte
Abmessungen (mm) B x H x T 12 x 64* x 100
Gewicht ca. 45 g
Normen und Richtlinien (vgl. Kapitel 2.2 im Handbuch zum Koppler / Controller)
EMV CE-Störfestigkeit gem. EN 50082-2 (1996)
EMV CE-Störaussendung gem. EN 50081-1 (1993)
EMV Schiffbau -Störfestigkeit gem. Germanischer Lloyd (1997)
EMV Schiffbau -Störaussendung gem. Germanischer Lloyd (1997)
Zulassungen (vgl. Kapitel 2.2 im Handbuch zum Koppler / Controller)
(UL508)
CULUS
ABS (American Bureau of Shipping) 1)
BV (Bureau Veritas) 1)
. 10 A
max
(* ab Oberkante Tragschiene)
DNV (Det Norske Veritas) 1) Cl. B
GL (Germanischer Lloyd) 1) Cat. A, B, C, D
KR (Korean Register of Shipping)
LR (Lloyd's Register) 1) Env. 1, 2, 3, 4
NKK (Nippon Kaiji Kyokai)
1)
1)
1)
Ergänzende Einspeisevorschriften beachten!
Weitere Informationen
Detaillierte Hinweise zu den Zulassungen können Sie dem Dokument
"Übersicht Zulassungen WAGO-I/O-SYSTEM 750" entnehmen.
Dieses finden Sie auf der CD ROM ELECTRONICC Tools and Docs
(Art.-Nr.: 0888-0412) oder im Internet unter:
www.wago.com ! Dokumentation ! WAGO-I/O-SYSTEM 750 !
Systembeschreibung
WAGO-I/O-SYSTEM 750
Busklemmen
RINA (Registro Italiano Navale) 1)
(UL1604) Class I Div2 ABCD T4A
CULUS
KEMA II 3 G EEx nA II T4
Konformitätskennzeichnung
10 • 750-602 [24 V DC Einspeisung] Einspeisekonzept

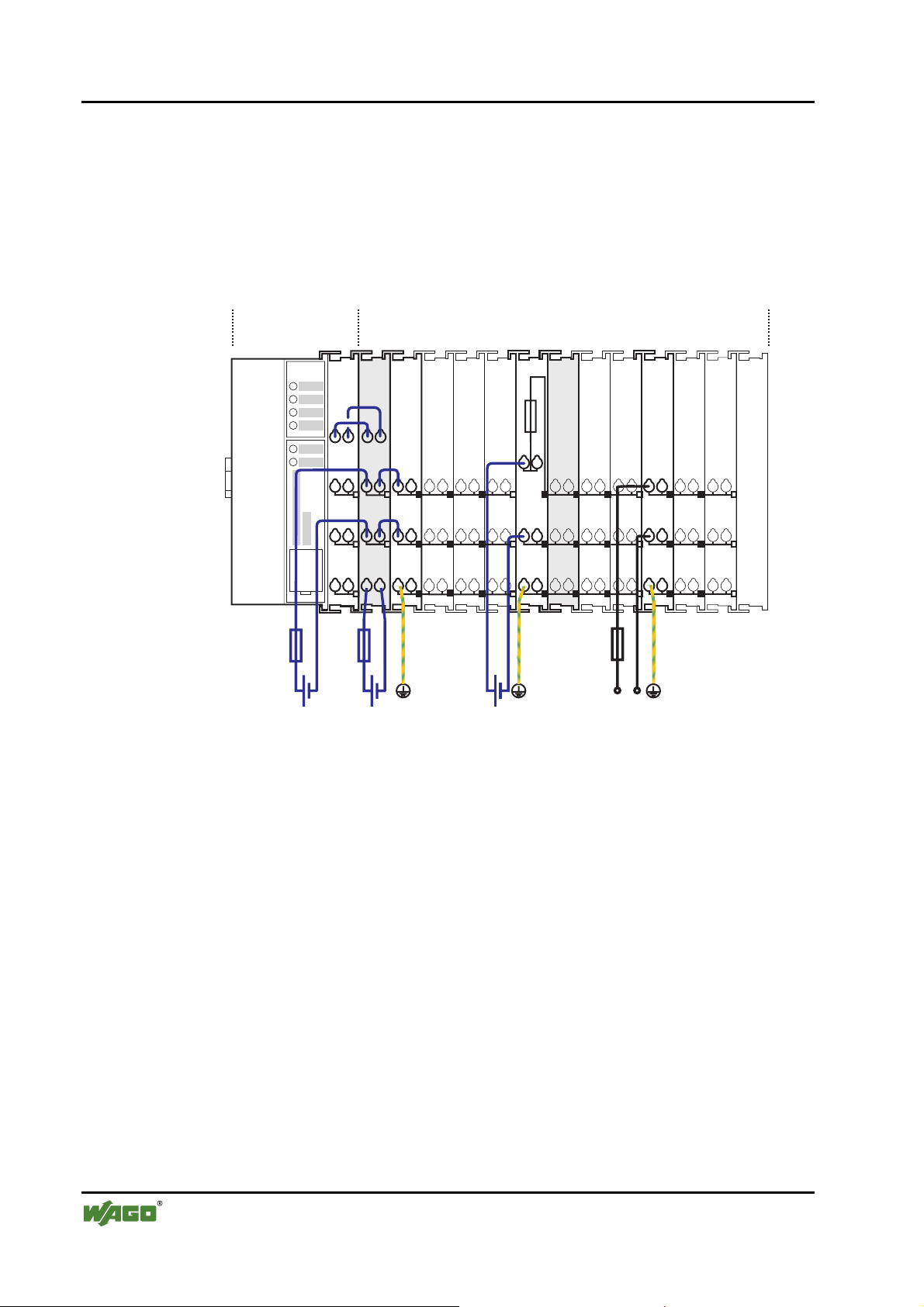

2.1.1.6 Einspeisekonzept
Ergänzende Einspeisevorschriften:
Für den zertifizierten Betrieb der Potentialeinspeiseklemme 750-602 im
Schiffbau bzw. Off-/ Onshore-Bereich ist zusätzlich ein Filtermodul 750-624
(24 V DC Feldeinspeisefilter, Surge) zur Filterung der 24 V DC
Feldversorgung einzusetzen.
Feld
Busklemmen
24V
Potential 2
(601)
609
611(602)
~
230V
Potential 3
Endklemme
Buskoppler / Controller
24V
Feld Elektronik Feld Feld
Potential 1
(610)
(601)
626 602 610 624 612
24V
Abb. 2.1.1-4: Einspeisekonzept g060203d
WAGO-I/O-SYSTEM 750
Busklemmen
750-602 [24 V DC Einspeisung] • 11
Einspeisekonzept
WAGO-I/O-SYSTEM 750
Busklemmen
WAGO Kontakttechnik GmbH & Co. KG
Postfach 2880 • D-32385 Minden
Hansastraße 27 • D-32423 Minden
Telefon: 05 71/8 87 – 0
Telefax: 05 71/8 87 – 1 69
E-Mail: info@wago.com
Internet: http://www.wago.com
Loading...
