WAGO 750-4941A User guide

Pos: 2 /Dokumentation allgemein/Einband/Einband Han dbuch - Deckblatt ohne Varia ntenfeld (S tandard) @ 9\mod_1285229289866_0.docx @ 64939 @ @ 1

Handbuch

WAGO-I/O-SYSTEM 750

Pos: 3 /Alle Serien (Al lgemein e Module)/H inweise z ur Dokumen tation/Im pressum für Standar dhandbüc her - allg. A ng a be n, A ns c hriften, Tel ef onnummer n und E-Mail-A dr es sen @ 3\mod_1219151118203_6.docx @ 21058 @ @ 1

3-Phasen-Leistungsmessklemme

750-494(/xxx-xxx)

Version 1.0.2

2 WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

WAGO Kontakttechnik GmbH & Co. KG

Hansastraße 27 D-32423 Minden

Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69

E-Mail: info@wago.com Web: http://www.wago.com

=== Ende der Liste für Textmarke Einband_vorne ===

Technischer Support

Tel.: +49 (0) 571/8 87 – 5 55 Fax: +49 (0) 571/8 87 – 85 55

E-Mail: support@wago.com

Es wurden alle erdenklichen Maßnahmen getroffen, um die Richtigkeit und Vollständigkeit der vorliegenden Dokumentation zu gewährleisten. Da sich Fehler, trotz aller Sorgfalt, nie vollständig vermeiden lassen, sind wir für Hinweise und Anregungen jederzeit dankbar.

E-Mail: documentation@wago.com Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardware-

Bezeichnungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichenschutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen.

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis 3 750-494 3-Phasen-Leistungsmessklemme

Pos: 5 /Do kumentation allgemei n/Verzeic hnisse/Inh altsverz eichnis - Üb er s chr i f t oG und Verzei chnis @ 3\mod_1219151230875_6.docx @ 21061 @ @ 1

Inhaltsverzeichnis

1 Hinweise zu dieser Dokumentation ............................................................ 5

1.1 Gültigkeitsbereich ..................................................................................... 5

1.2 Änderungshistorie ..................................................................................... 6

1.3 Urheberschutz ........................................................................................... 6

1.4 Symbole ..................................................................................................... 7

1.5 Darstellung der Zahlensysteme ................................................................. 8

1.6 Schriftkonventionen .................................................................................. 8

2 Wichtige Erläuterungen .............................................................................. 9

2.1 Rechtliche Grundlagen .............................................................................. 9

2.1.1 Änderungsvorbehalt ............................................................................. 9

2.1.2 Personalqualifikation ............................................................................ 9

2.1.3 Bestimmungsgemäße Verwendung der Serie 750 ................................ 9

2.1.4 Technischer Zustand der Geräte ......................................................... 10

2.2 Sicherheitshinweise ................................................................................. 11

3 Gerätebeschreibung ................................................................................... 13

3.1 Ansicht .................................................................................................... 14

3.2 Anschlüsse ............................................................................................... 15

3.2.1 Datenkontakte/Klemmenbus .............................................................. 15

3.2.2 Leistungskontakte/Feldversorgung..................................................... 15

3.2.3 CAGE CLAMP®-Anschlüsse ............................................................. 16

3.3 Anzeigeelemente ..................................................................................... 17

3.4 Bedienelemente ....................................................................................... 17

3.5 Schematisches Schaltbild ........................................................................ 18

3.6 T echni sch e Dat en .................................................................................... 20

3.6.1 Abmessungen und Gewicht ................................................................ 20

3.6.2 Spannungsversorgung......................................................................... 20

3.6.3 Messeingänge ..................................................................................... 20

3.6.4 Messwerte ........................................................................................... 21

3.6.5 Klemmenbuskommunikation ............................................................. 22

3.6.6 Anschlusstechnik ................................................................................ 22

3.6.7 Klimatische Umweltbedingungen ...................................................... 23

3.7 Zulassungen ............................................................................................. 24

3.8 Normen und Richtlinien .......................................................................... 25

4 Funktionsbeschreibung ............................................................................. 26

4.1 Messprinzip ............................................................................................. 26

4.2 Messwerteübersicht ................................................................................. 26

4.3 Beschreibung der Messwerte .................................................................. 28

4.4 Messfehler und Messgenauigkeit ............................................................ 34

5 Prozessabbild .............................................................................................. 36

5.1 Übersicht der Prozessdaten ..................................................................... 36

5.2 Ausgangsdaten ........................................................................................ 37

5.2.1 Definition der Steuerwörter ................................................................ 37

5.2.2 Definition der Ausgangsdatenwörter .................................................. 38

5.3 Eingangsdaten ......................................................................................... 39

5.3.1 Definition der Statuswörter ................................................................ 39

Handbuch Version 1.0.2

4 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

5.3.2 Definition der Eingangsdatenwörter................................................... 42

5.4 Beschreibungen zum Prozessabbild ........................................................ 45

5.4.1 Einschwingvorgang Messwerte .......................................................... 50

5.5 Messwertkollektionen ............................................................................. 51

5.5.1 Kollektion 007 – DC-Messwerte ........................................................ 51

5.5.2 Kollektion 009 – AC-Messwerte ........................................................ 51

5.5.3 Kollektion 020 – Oberschwingungsan alyse L1 .................................. 55

5.5.4 Kollektion 021 – Oberschwingungsan alyse L2 .................................. 56

5.5.5 Kollektion 022 – Oberschwingungsan alyse L3 .................................. 57

5.6 Beispiele für die Berechnung der Messwerte aus den Prozesswerten .... 58

6 Montieren.................................................................................................... 62

6.1 Montagereihenfolge ................................................................................ 62

6.2 Ger äte ei nfügen und entfernen ................................................................ 63

6.2.1 Busklemme einfügen .......................................................................... 63

6.2.2 Busklemme entfernen ......................................................................... 64

7 Geräte anschließen ..................................................................................... 65

7.1 Leiter an CAGE CLAMP® anschließen .................................................. 65

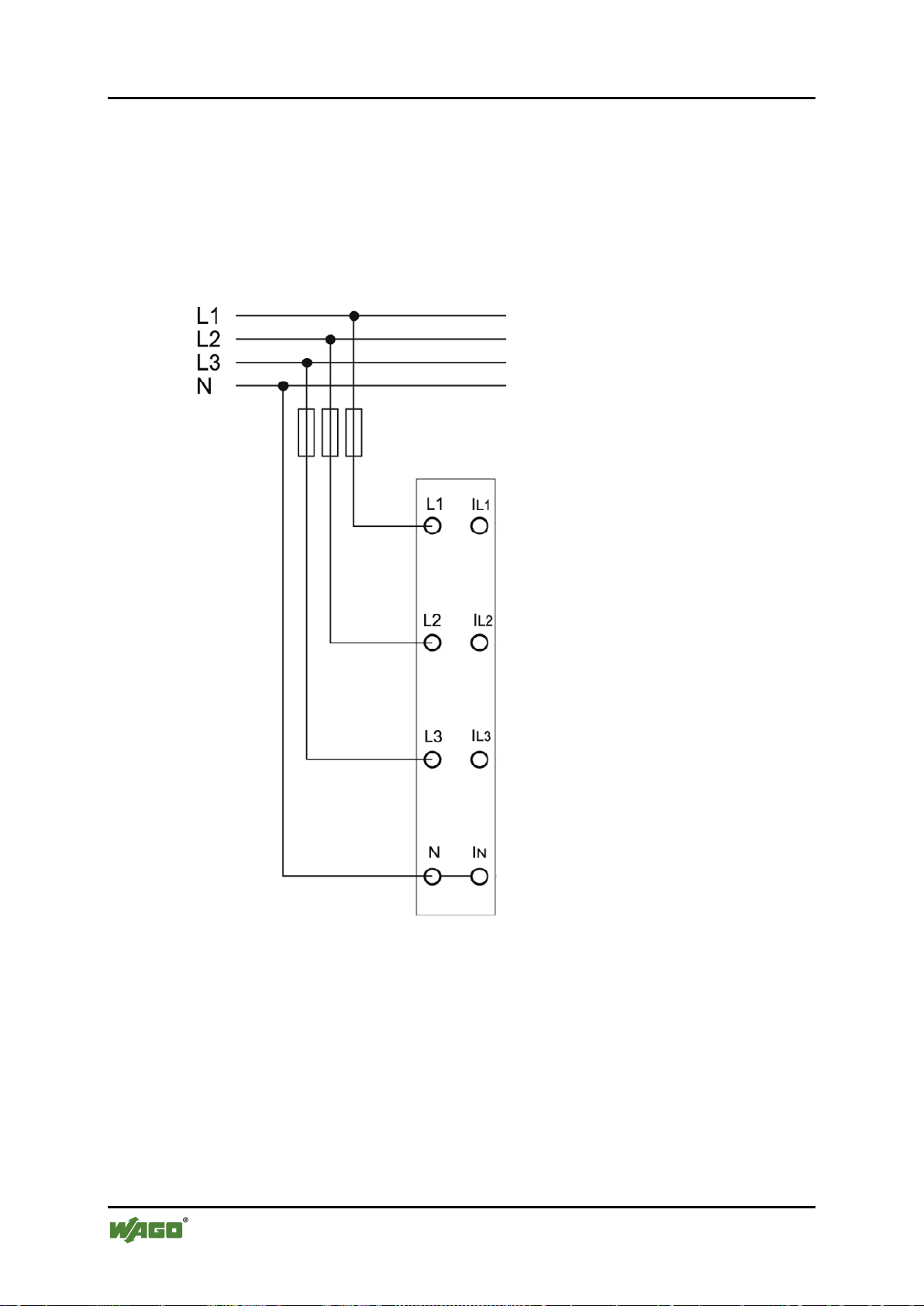

7.2 Spannungsmessung ................................................................................. 66

7.3 Strommessung ......................................................................................... 67

7.3.1 Strommessung an einem Motor .......................................................... 67

7.3.2 Stromwandler ..................................................................................... 68

7.3.3 Zusätzliche Messgeräte im Strompfad ............................................... 69

7.4 Leistungsmessung ................................................................................... 70

7.4.1 Leistungsmessung an einer Maschine ................................................ 70

7.4.2 Leistungsmessung an 2 Motoren, die von einem Frequenzumrichter

gesteuert werden ................................................................................. 71

=== Ende der Liste für Textmar ke Verzeich nis_vorne ===

8 In Betrieb nehmen...................................................................................... 73

8.1 Parametrieren mit WAGO-I/O-CHECK ................................................. 74

8.1.1 Registerkarte „Anwendung“ ............................................................... 77

8.1.2 Registerkarten „Phase L1“, „Phase L2“, „Phase L3“ ......................... 78

8.1.3 Registerkarte „Klemme“ .................................................................... 79

8.1.4 Registerkarte „Energie“ ...................................................................... 81

8.1.5 Registerkarte „Werkseinstellungen“ .................................................. 83

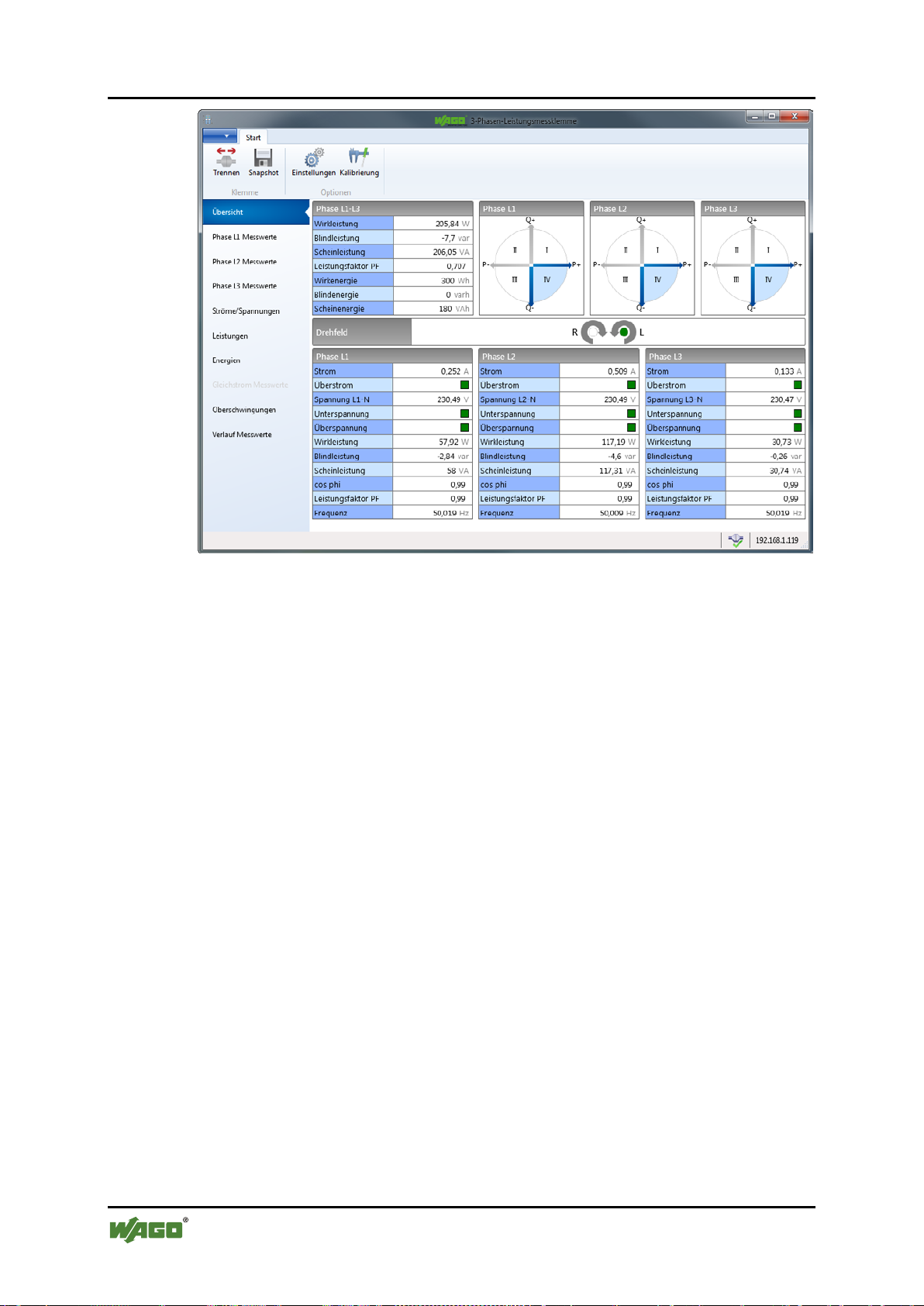

8.2 Anzeigen der Messwerte mit WAGO-I/O-CHECK ................................ 85

9 Diagnose ...................................................................................................... 95

10 Anhang ........................................................................................................ 96

10.1 Beispiele für CSV-Dateien ...................................................................... 96

10.1.1 Snapshot ............................................................................................. 96

10.1.2 Verlauf Messwerte............................................................................ 100

10.2 Werkseinstellungen ............................................................................... 102

10.3 Registerbelegung ................................................................................... 104

10.4 Parameterbelegung ................................................................................ 110

Abbildungsverzeichnis ...................................................................................... 115

Tabellenverzeichnis ........................................................................................... 116

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentat io n 5

Tabelle 1: Varianten

Bestellnummer

Bezeichnung

750-494

3-Phasen-Leistungsmessklemme 1A

750-494/000-001

3-Phasen-Leistungsmessklemme 5A

750-494/025-000

3-Phasen-Leistungsmessklemme 1A, Betriebstemperatur -20 °C … +60 °C

750-494/025-001

3-Phasen-Leistungsmessklemme 5A, Betriebstemperatur -20 °C … +60 °C

750-494 3-Phasen-Leistungsmessklemme

Pos: 7 /Alle Serien (Al lgemein e Module)/Ü berschri ften für all e Serien/H inweis z ur Dokumen tation/Hin weise zur Dokument ation - Über schrift 1 @ 4\mod_1237987661750_6.docx @ 29027 @ 1 @ 1

1 Hinweise zu dieser Dokumentati on

Pos: 8 /Alle Serien (Al lgemein e Module)/H inweise z ur Dokumen tation/Hi nweise/Hi nweis: Do kumentatio n aufbew ahren @ 4\mod_1237987339812_6.docx @ 29024 @ @ 1

Hinweis

Dokumentation aufbewahren!

Diese Dokumentation ist Teil des Produkts. Bewahren Sie deshalb die Dokumentation während der gesamten Lebensdauer des Gerätes auf. Geben Sie die Dokumentation an jeden nachfolgenden Besitzer oder Benutzer des Gerätes weiter. Stellen Sie darüber hinaus sicher, dass gegebenenfalls jede erhaltene Ergänzung in die Dokumentation mit aufgenommen wird.

Pos: 9 /Alle Serien (Al lgemein e Module)/Ü berschri ften für all e Serien/H inweis z ur Dokumen tation/Gül tigkeits bereich - Üb er s c hrift 2 @ 12\mod_1338912448776_6.docx @ 96457 @ 2 @ 1

1.1 Gültigkeitsbereich

Pos: 10 /Ser ie 750 ( WAGO-I/O-SYST EM)/Hin weise zur D okumentati on/Gültig keitsberei ch Dokum entation B usklemme 750-xxxx, Standardver s i o n un d a uf g el i st ete Varian te n @ 14 \ mod_1358944038682_6.docx @ 109353 @ @ 1

Die vorliegende Dokumentation gilt für die Busklemme 750-494 (3-PhasenLeistungsmessklemme) und die in der nachfolgenden Tabelle aufgelisteten Varianten.

Pos: 11 /Ser ie 750 ( WAGO-I/O-SYST EM)/Hin weise zur D okumentati on/Varia ntenliste n/Variante nliste - 750-494 - Standar dversion en 1A+5A u nd erw.Te mp. /025- @ 15\mod_1366726767706_6.docx @ 117719 @ @ 1

Pos: 12 /Ser ie 750 ( WAGO-I/O-SYST EM)/Hin weise zur D okumentati on/Hinwei se/Achtu ng: Hinweis zur Doku mentation Busklemme n 750-xxxx @ 4\mod_1237986979656_6.docx @ 29021 @ @ 1

Die Busklemme 750-494 darf nur nach Anweisungen dieser Betriebsanleitung und der Betriebsanleitung zum eingesetzten Feldbuskoppler/-controller installiert und betrieben werden.

ACHTUNG

Versorgungsauslegung des WAGO-I/O-SYSTEMs 750 beachten!

Sie benötigen zusätzlich zu dieser Betriebsanleitung die Betriebsanleitung zum eingesetzten Feldbuskoppler/-controller, die unter www.wago.com herunterzuladen ist. Dort erhalten Sie unter anderem wichtige Informationen zu Potentialtrennung, Systemversorgung und Einspeisungsvorschriften.

Pos: 13 /All e Serien ( Allgemei ne Module)/Ü berschri f t e n für al l e S er i e n/ H in weis zur Do ku me nt ation/Änd erungshi st orie - Übersc hrift 2 @ 6\mod_1255513312687_6.docx @ 42788 @ 2 @ 1

Handbuch Version 1.0.2

6 Hinweise zu dieser Dokumentat io n WAGO-I/O-SYSTEM 750

Tabelle 2: Änderungshistorie

Dokument-

Geräteversion

Hardware

Software

1.0.0

Erstausgabe

1.0.1

Varianten für erweiterten

Zulassungstext geändert.

1.0.2

Kap. „In Betrieb nehmen“, Ansicht

Diagramm“ geändert.

750-494 3-Phasen-Leistungsmessklemme

1.2 Änderungshistorie

Pos: 14 /Ser ie 750 ( WAGO-I/O-SYST EM)/Hin weise zur D okumentati on/Änderu ngshistori e/Änderung shistori e -494 @ 14\mod_1363950530870_6.docx @ 115623 @ @ 1

version

Pos: 15.1 /Al le Seri en (Allgemei ne Modul e)/Hinweis e zur Dok umentation /Urhebers chutz aus führlich @ 4\mod_1235565145234_6.docx @ 27690 @ 2 @ 1

1.3 Urheberschutz

Diese Dokumentation, einschließlich aller darin befindlichen Abbildungen, ist urheberrechtlich geschützt. Jede Weiterverwendung dieser Dokumentation, die von den urheberrechtlichen Bestimmungen abweicht, ist nicht gestattet. Die Reproduktion, Übersetzung in andere Sprachen sowie die elektronische und fototechnische Archivierung und Veränderung bedarf der schriftlichen Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich.

Pos: 15.2 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.docx @ 21808 @ @ 1

Änderung

Temperaturbereich ergänzt. Technische Daten geänd ert .

„Messwerte, Oberschwingungen-

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentat io n 7 750-494 3-Phasen-Leistungsmessklemme

Pos: 15.3 /Al le Seri en (Allgemei ne Modul e)/Überschr iften für alle Seri en/Hinweis zur Dok umentation /Symbole - Ü berschrif t 2 @ 13\mod_1351068042408_6.docx @ 105268 @ 2 @ 1

1.4 Symbole

Pos: 15.4.1 /All e Serien (All g emeine Mod ul e) / Wichtige Er lä uterunge n/ Sicherheit s- und sonstige Hinwei se/Gefahr/Gefahr: _Warnung vor Personenschäden allgemein_ - Erläuterung @ 13 \ mod_1343309450020_6.docx @ 101017 @ @ 1

GEFAHR

Warnung vor Personenschäden!

Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird.

Pos: 15.4.2 /All e Serien (All g emeine Mod ul e) / Wichtige Er lä uterunge n/ Sicherheit s- und sonsti g e Hin weise/Ge f a hr /G efahr: _War nung vor Pers o n en schäden dur c h el e ktrische n Str o m_ - Erläuterung @ 13\mod_1343309694914_6.do cx @ 101032 @ @ 1

GEFAHR

Warnung vor Personenschäden durch elektrischen Strom!

Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird.

Pos: 15.4.3 /All e Serien (All g emeine Mod ul e) / Wichtige Er lä uterunge n/ Sicherheit s- und sonstige Hinweise/Warnung /Warnung: _Warnung vor Perso nenschäd en allgemei n_ - Erläuterung @ 13\mod_1343309877041_6.docx @ 101033 @ @ 1

WARNUNG

Warnung vor Personenschäden!

Kennzeichnet eine mögliche Gefährdung mit mittlerem Risiko, die Tod oder (schwere) Körperverletzung zur Folge haben kann, wenn sie nicht vermieden wird.

Pos: 15.4.4 /All e Serien (All g emeine Mod ul e) / Wichtige Er lä uterunge n/ Sicherheit s- und sons tige Hinw eise/Vorsi cht/Vorsi cht: _War nung vor P ersonensc häden allg emein_ - Erläuterung @ 13\mod_1343310028762_6.docx @ 101036 @ @ 1

VORSICHT

Warnung vor Personenschäden!

Kennzeichnet eine mögliche Gefährdung mit geringem Risiko, die leichte oder mittlere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird.

Pos: 15.4.5 /All e Serien (All g emeine Mo dule)/Wic htige Erlä uterungen/ Sicherhei ts- und sonstige Hinweise/A chtung/Achtung: _Warnung vor Sachschäden allgemein_ - Erläuterung @ 13\mod_1343310134623_6.docx @ 101039 @ @ 1

ACHTUNG

Warnung vor Sachschäden!

Kennzeichnet eine mögliche Gefährdung, die Sachschaden zur Folge haben könnte, wenn sie nicht vermieden wird.

ESD

Warnung vor Sachschäden durch elektrostatische Aufladung!

Pos: 15.4.6 /All e Serien (All g emeine Mod ul e) / Wichtige Er lä uterunge n/Sicherh eits- und sonstige Hinweise/Achtung/Achtung: _W arnung vor Sachschäden durch elektrostatische Aufladung_ - Erläuterung @ 13\mod_1343310227702_6.docx @ 101042 @ @ 1

Kennzeichnet eine mögliche Gefährdung, die Sachschaden zur Folge haben könnte, wenn sie nicht vermieden wird.

Pos: 15.4.7 /All e Serien (All g emeine Mo dule)/Wic htige Erlä uterungen/ Sicherhei ts- und sonstige Hinweise/Hinweis/Hinweis: _Wichtiger Hinweis allgemein_ - Eräuterung @ 13\mod_1343310326906_6.docx @ 101045 @ @ 1

Hinweis

Wichtiger Hinweis!

Kennzeichnet eine mögliche Fehlfunktion, die aber keinen Sachschaden zur Folge hat, wenn sie nicht vermieden wird.

Pos: 15.4.8 /All e Serien (All g emeine Mod ul e) / Wichtige Er lä uterungen/Sicherheits- und sonstige Hin weise/Inf ormation/I nformatio n: _Weiter e Informa tion allge mein_ - Erl äu t er ung @ 13\mod_1343310439814_6.docx @ 101049 @ @ 1

Information

Weitere Information

Weist auf weitere Informationen hin, die kein wesentlicher Bestandteil dieser Dokumentation sind (z. B. Internet).

Pos: 15.5 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.docx @ 21808 @ @ 1

Handbuch Version 1.0.2

8 Hinweise zu dieser Dokumentat io n WAGO-I/O-SYSTEM 750

Tabelle 3: Darstellungen der Zahlensysteme

Zahlensystem

Beispiel

Bemerkung

Dezimal

100

Normale Schreibweise

Hexadezimal

0x64

C-Notation

Binär

'100' '0110.0100'

In Hochkomma, Nibble durch Punkt getrennt

Tabelle 4: Schriftko nventionen

Schriftart

Bedeutung

kursiv

Namen von Pfaden und Dateien werden kursiv dargestellt z. B.: C:\Programme\WAGO-I/O-CHECK

Menü

Menüpunkte werden fett dargestellt z. B.:

Speichern

Ein „Größer als“- Zeichen zwischen zwei Namen bedeutet die

Datei > Neu

Eingabe

Bezeichnungen von Eingabe- oder Auswahlfeldern werden fett

Messbereichsanfang

„Wert“

Eingabe- oder Auswahlwerte werden in Anführungszeichen

Geben Sie unter Messbereichsanfang den Wert „4 mA“ ein.

[Button]

Schaltflächenbeschriftungen in Dialogen werden fett dargestellt und

[Eingabe]

[Taste]

Tastenbeschriftungen auf der Tastatur werden fett dargestellt und in

[F5]

750-494 3-Phasen-Leistungsmessklemme

Pos: 15.6 /All e Ser i en (Allgemei ne Module)/ H i nweise zur D o ku mentation /Z a hl e ns ysteme @ 3\mod_1221059454015_6.docx @ 21709 @ 2 @ 1

1.5 Darstellung der Zahlensysteme

Pos: 15.7 /Al le Seri en (Allgemei ne Modul e)/Hinweis e zur Dok umentation /Schriftk onventio ne n @ 3\ mod_1221059521437_6.docx @ 21712 @ 2 @ 1

1.6 Schriftkonventionen

Auswahl eines Menüpunktes aus einem Menü z. B.:

dargestellt z. B.:

in eckige Klammern eingefasst z. B.:

eckige Klammern eingefasst z. B.:

Pos: 16 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Wichtige Erläuterungen 9 750-494 3-Phasen-Leistungsmessklemme

Pos: 17 /Alle Seri en (Allge mei ne Module)/Ü berschrif ten für alle S er i e n/ Wichtige Er lä uterungen / Wichtige Er lä uterungen - Üb er s c hr i f t 1 @ 4\ mod_124142889915 6_6.docx @ 32169 @ 1 @ 1

2 Wichtige Erläuterungen

Pos: 18.1 /Al le Seri en (Allgemei ne Dokum ente) (All gemeine Mo dule)/Wic htige Erlä uterunge n/Einleit ung Wichtig e Erläuter ungen @ 3 \mod_1221059818031_6.docx @ 21715 @ @ 1

Dieses Kapitel beinhaltet ausschließlich eine Zusammenfassung der wichtigsten Sicherheitsbestimmungen und Hinweise. Diese werden in den einzelnen Kapiteln wieder aufgenommen. Zum Schutz vor Personenschäden und zur Vorbeugung von Sachschäden an Geräten ist es notwendig, die Sicherheitsrichtlinien sorgfältig zu lesen und einzuhalten.

Pos: 18.2 /Al le Seri en (Allgemei ne Modul e)/Überschr i f t e n f ür al le S erien/Wic h ti g e E r lä uterungen /R e c h t li c h e Gr u ndlagen - Über schrift 2 @ 3\mod_1221060626343_6.docx @ 21724 @ 2 @ 1

2.1 Rechtliche Grundlagen

Pos: 18.3 /Alle Serien (Allgemeine Dokumente) (Allgemeine Module)/Wichtige Erläuterungen/Änderungsvorbehalt - Überschrift 3 un d Inhalt @ 3\ mod_1221060036484_6.docx @ 21718 @ 3 @ 1

2.1.1 Änderungsvorbehalt

Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchsmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt. Die Existenz solcher Rechte ist daher nicht auszuschließen.

Pos: 18.4 /Serie 750 (WAGO-I/O-SYSTEM)/Wic hti g e Er l ä ut erungen/ Per s onalquali f i kation 750- xxxx @ 3\mod_1224061208046_6.docx @ 24061 @ 3 @ 1

2.1.2 Personalqualifikation

Sämtliche Arbeitsschritte, die an den Geräten der Serie 750 durchgeführt werden, dürfen nur von Elektrofachkräften mit ausreichenden Kenntnissen im Bereich der Automatisierungstechnik vorgenommen werden. Diese müssen mit den aktuellen Normen und Richtlinien für die Geräte und das Automatisierungsumfeld vertraut sein.

Alle Eingriffe in die Steuerung sind stets von Fachkräften mit ausreichenden Kenntnissen in der SPS-Programmierung durchzuführen.

Pos: 18.5 /Serie 750 (WAGO-I/O-SYSTEM)/Wi c htige Erläut erungen/ Bes timmung sg emäße Verw e nd ung 750-xxxx @ 3\mod_1224064151234_6.docx @ 24068 @ 3 @ 1

2.1.3 Bestimmungsgemäße Verwendung der Serie 750

Feldbuskoppler, Feldbuscontroller und Busklemmen des modularen WAGO-I/O-SYSTEMs 750 dienen dazu, digitale und analoge Signale von Sensoren aufzunehmen und an Aktoren auszugeben oder an übergeordnete Steuerungen weiterzuleiten. Mit den programmierbaren Feldbuscontrollern ist zudem eine (Vor-)Verarbeitung möglich.

Die Geräte sind für ein Arbeitsumfeld entwickelt, welches der Schutzklasse IP20 genügt. Es besteht Fingerschutz und Schutz gegen feste Fremdkörper bis 12,5 mm, jedoch kein Schutz gegen Wasser. Der Betrieb der Komponenten in nasser und staubiger Umgebung ist nicht gestattet, sofern nicht anders angegeben.

Der Betrieb von Geräten der Serie 750 im Wohnbereich ist ohne weitere Maßnahmen nur zulässig, wenn diese die Emissionsgrenzen (Störaussendungen) gemäß EN 61000-6-3 einhalten. Entsprechende Angaben finden Sie im Kapitel „Das WAGO-I/O-SYSTEM 750“  „Systembeschreibung“  „Technische Daten“ im Handbuch zum eingesetzten Feldbuskoppler/-controller.

Handbuch Version 1.0.2

10 Wichtige Erläuterungen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Für den Betrieb des WAGO-I/O-SYSTEMs 750 in explosionsgefährdeten Bereichen ist ein entsprechender Gehäuseschutz gemäß der Richtlinie 94/9/EG erforderlich. Zusätzlich ist zu beachten, dass eine Baumusterprüfbescheinigung erwirkt werden muss, die den korrekten Einbau des Systems im Gehäuse bzw. Schaltschrank bestätigt.

Pos: 18.6 /Alle Serien (Al lgemeine D okumente) (Allgemei ne Modul e)/Wichtig e Erläuter ungen/Tec hnischer Zustand d er Geräte - Überschri ft 3 un d In halt @ 3\mod_1221060446109_6.docx @ 21721 @ 3 @ 1

2.1.4 Technischer Zustand der Geräte

Die Geräte werden ab Werk für den jeweiligen Anwendungsfall mit einer festen Hard- und Software-Konfiguration ausgeliefert. Alle Veränderungen an der Hardoder Software sowie der nicht bestimmungsgemäße Gebrauch der Komponenten bewirken den Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG.

Wünsche an eine abgewandelte bzw. neue Hard- oder Software-Konfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG.

Pos: 18.7 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.docx @ 21808 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Wichtige Erläuterungen 11 750-494 3-Phasen-Leistungsmessklemme

Pos: 18.8 /Alle Ser i en (Allge mei ne Module)/Ü berschrif t e n für alle Seri e n/ Wichtige Er lä uterungen /Si c herheits hinweise - Üb er s c hrift 2 @ 6\mod_1260180299987_6.docx @ 46722 @ 2 @ 1

2.2 Sicherheitshinweise

Pos: 18.9 /Al le Seri en (Allgemei ne Dokum ente) (All gemeine Mo dule)/Wic htige Erläut erungen/ Si c h er h ei ts hinweis e/ E inl eitung Sic h er h ei t s hi n weise Hard w ar e @ 6\ mod_1260180170493_6.docx @ 46719 @ @ 1

Beim Einbauen des Gerätes in Ihre Anlage und während des Betriebes sind folgende Sicherheitshinweise zu beachten:

Pos: 18.10 /S erie 750 ( WAGO-I/O-SY STEM)/Wic htige Erl äuterungen /Sicherhei ts- und so nstige Hin weise/Gef ahr/Gefahr : Berühru ngsschutz vorsehen 7 50-0493/04 94/Gefa hr : Ber ührungss c h utz vorsehen 75 0- 0493/0494/0495 @ 15\mod_1366120208015_6.docx @ 117158 @ @ 1

GEFAHR

Pos: 18.11. 1 /Alle Ser ien (Allge meine Do kumente) (A llgemein e Module)/ Wichtige Erläuteru ngen/Sich erheitshin weise/Gef ahr/Gefahr : Nicht an Geräten unter Spann ung arbeit en! @ 6\mod_1260180365327_6.docx @ 46726 @ @ 1

GEFAHR

Berührungsschutz vorsehen!

Führen Sie die gesamte Verdrahtung des Messaufbaus berührungsgeschützt aus und versehen Sie den Aufbau mit den entsprechenden Warnhinweisen!

Nicht an Geräten unter Spannung arbeiten!

Schalten Sie immer alle verwendeten Spannungsversorgungen für das Gerät ab, bevor Sie es montieren, Störungen beheben oder Wartungsarbeiten vornehmen.

Pos: 18.11. 2 /Serie 75 0 (WAGO-I/O- SYSTEM) /Wichtige Er läuterung en/Sicher heits- un d sonstige H inweise /Gefahr/Ge fahr: Einb au 0750-xx x x nur i n Ge häusen, Sc hr ä nken oder el e ktr is c hen Betrie bsr ä umen! @ 6\ mod_1260180556692_6.docx @ 46730 @ @ 1

GEFAHR

Einbau nur in Gehäusen, Schränken oder elektrischen Betriebsräumen!

Das WAGO-I/O-SYSTEM 750 mit seinen Geräten ist ein offenes Betriebsmittel. Bauen Sie dieses ausschließlich in abschließbaren Gehäusen, Schränken oder in elektrischen Betriebsräumen auf. Ermöglichen Sie nur autorisiertem Fachpersonal den Zugang mittels Schlüssel oder Werkzeug.

Pos: 18.11. 3 /Alle Ser ien (Allge meine Do kumente) (A llgemein e Module)/ Wichtige Erläuteru ngen/Sich erheitshin weise/Gef ahr/Gefahr : Unfall verhütungs vorschrift en beachte n! @ 6\mod_1260180657000_6.docx @ 467 34 @ @ 1

GEFAHR

Unfallverhütungsvorschriften beachten!

Beachten Sie bei der Montage, Inbetriebnahme, Wartung und Störbehebung die für Ihre Maschine zutreffenden Unfallverhütungsvorschriften wie beispielsweise die BGV A 3, „Elektrische Anlagen und Betriebsmittel“.

Pos: 18.11. 4 /Alle Ser ien (Allge meine Do kumente) (A llgemein e Module)/ Wichtige Erläuteru ngen/Sich erheitshin weise/Gef ahr/Gefahr : Auf normg erechte n Anschlus s achten! @ 6\mod_1260180753479_6.docx @ 46738 @ @ 1

GEFAHR

Auf normgerechten Anschluss achten!

Zur Vermeidung von Gefahren für das Personal und Störungen an Ihrer Anlage, verlegen Sie die Daten- und Versorgungsleitungen normgerecht und achten Sie auf die korrekte Anschlussbelegung. Beachten Sie die für Ihre Anwendung zutreffenden EMV-Richtlinien.

Pos: 18.12 / Serie 750 ( WAGO-I/O-SY STEM)/Wi chtige Erl äuterung en/Sicherhei ts- und s onstige Hi nweise/Ac htung/Acht ung: Kein dauerhaft er Eingang sstrom über 1A bzw. 5A 750-0493/0494/Achtung: Kein Eingangsstrom über 1A bzw.5A, 750-0493/0494/0495 @ 15\mod_1366120670473_6.docx @ 117161 @ @ 1

ACHTUNG

1 A bzw. 5 A Eingangsstrom nicht überschreiten!

Die Busklemme darf nicht mit mehr als 1 A bzw. 5 A belastet werden! Setzen Sie in Anlagen, in denen die Überstrombegrenzungsfaktoren der Wandler höhere Sekundärströme als 1 A bzw. 5 A erlauben, zusätzliche Zwischenwandler mit einem entsprechenden Übersetzungsverhältnis ein!

Pos: 18.13.1 /Al le Serien (Allgemei ne Dokumente) (Allgem eine Module)/Wicht i g e Er l ä ut er ungen/Sic herheits hi n w ei s e /Ac htung/Ac ht ung: Defek t e od er beschädigt e Geräte aus ta us c hen! @ 6\mod_1260180857358_6.docx @ 46742 @ @ 1

ACHTUNG

Defekte oder beschädigte Geräte austauschen!

Tauschen Sie defekte oder beschädigte Geräte (z. B. bei deformierten Kontakten) aus, da die Funktion der betroffenen Geräte langfristig nicht sichergestellt ist.

Pos: 18.13.2 /Alle Serien (Allgemeine Dokumente) (Allgemeine Module)/Wichtige Erläu terungen/Sicherheitshinweise/Achtung/Achtung: Geräte vor kriechenden und is olierend en St o ff en schütze n! @ 6\mod_1260181036216_6.docx @ 46746 @ @ 1

Handbuch Version 1.0.2

12 Wichtige Erläuterungen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

ACHTUNG

Geräte vor kriechenden und isolierenden Stoffen schützen!

Die Geräte sind unbeständig gegen Stoffe, die kriechende und isolierende Eigenschaften besitzen, z. B. Aerosole, Silikone, Triglyceride (Bestandteil einiger Handcremes). Sollten Sie nicht ausschließen können, dass diese Stoffe im Umfeld der Geräte auftreten, bauen Sie die Geräte in ein Gehäuse ein, das resistent gegen oben genannte Stoffe ist. Verwenden Sie generell zur Handhabung der Geräte saubere Werkzeuge und Materialien.

Pos: 18.13. 3 /Alle Ser ien (Allge meine Do kumente) (A llgemein e Module)/ Wichtige Erläuteru ngen/Sich erheitshin weise/Acht ung/Acht ung: Reinig ung nur mit zulässig en Mater ialien! @ 6\mod_1260181203293_6.docx @ 46750 @ @ 1

ACHTUNG

Reinigung nur mit zulässigen Materialien!

Reinigen Sie verschmutzte Kontakte mit ölfreier Druckluft oder mit Spiritus und einem Ledertuch.

Pos: 18.13. 4 /Alle Ser ien (Allge meine Do kumente) (A llgemein e Module)/ Wichtige Erläuteru ngen/Sich erheitshin weise/Acht ung/Acht ung: Kein K ontaktspr ay verwe nden! @ 6\mod_1260181290808_6.docx @ 46754 @ @ 1

ACHTUNG

Kein Kontaktspray verwenden!

Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann.

Pos: 18.13. 5 /Alle Ser ien (Allge meine Do kumente) (A llgemein e Module)/ Wichtige Erläuteru ngen/Sich erheitshin weise/Acht ung/Acht ung: Verpol ung ver meiden! @ 6\ mod_1260184045744_6.docx @ 46765 @ @ 1

ACHTUNG

Verpolungen vermeiden!

Vermeiden Sie die Verpolung der Daten- und Versorgungsleitungen, da dies zu Schäden an den Geräten führen kann.

ESD

Elektrostatische Entladung vermeiden!

Pos: 18.13.6 /Alle Serien (Allgemeine Dokumente) (Allgemeine Module)/Wichtige Erläuterungen/Siche r heitshinweise/Achtung/Achtung: Elektrostat is c he Entladu ng v er m ei d e n! @ 6\mod_1260181364729_6.docx @ 46758 @ @ 1

In den Geräten sind elektronische Komponenten integriert, die Sie durch elektrostatische Entladung bei Berührung zerstören können. Beachten Sie die Sicherheitsmaßnahmen gegen elektrostatische Entladung gemäß DIN EN 61340-5-1/-3. Achten Sie beim Umgang mit den Geräten auf gute Erdung der Umgebung (Personen, Arbeitsplatz und Verpackung).

Pos: 19 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Gerätebeschreibung 13 750-494 3-Phasen-Leistungsmessklemme

Pos: 20 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Geräteb eschreibung /Gerätebe schreibu ng - Übersc hr i ft 1 @ 3\ mod_1233756084656_6.docx @ 27094 @ 1 @ 1

3 Gerätebeschreibung

Pos: 21 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Einl eitung/An alogeinga ngsklemm en/Gerätebe schreibu ng - Einleit ung 750-0 49 4 @ 14\ mod_1362587768786 _6.docx @ 113860 @ @ 1

Die 3-Phasen-Leistungsmessklemme (auch kurz Busklemme genannt) ermöglicht die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes.

Die Spannungen der drei Phasen werden an den Klemmstellen L1, L2, L3 und N angeschlossen, die Ströme über Stromwandler an den Klemmstellen IL1, IL2, IL3 und IN. Basierend auf diesen Eingangssignalen ermittelt die Busklemme verschiedene Messgrößen wie Spannung und Strom, Blind-, Schein- und Wirkleistung, Energieverbrauch, Leistungsfaktor, Phasenwinkel und Frequenz. Ferner ist eine Oberschwingungsanalyse für eine selektierbare Phase bis zur 41. Harmonischen möglich. Die Messgrößen stehen im Prozessabbild zur Verfügung, ohne dass dafür eine hohe Rechenleistung auf der Steuerung vorausgesetzt wird.

Die gelieferten Messwerte geben zum Beispiel Aufschluss über die Art der Last (induktiv oder kapazitiv) und ob es sich um einen Energieverbraucher oder

-erzeuger handelt. Dies ermöglicht zum Beispiel eine Visualisierung als

4-Quadranten-Anzeige, wie sie bei der Anzeige der Messwerte unter WAGO-I/OCHECK realisiert wurde.

Die Busklemme liefert eine große Anzahl von Messgrößen und ermöglicht damit eine umfassende Netzanalyse über den Feldbus. Anhand der gelieferten Messwerte ist der Anlagenbetreiber in der Lage, die Versorgung eines Antriebs oder einer Maschine optimiert zu regeln und die Anlage vor Schäden und Ausfällen zu bewahren.

Die Busklemme 750-494 misst Ströme bis 1 A, die Variante 750-494/000-001 misst Ströme bis 5 A.

Pos: 22 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

14 Gerätebeschreibung WAGO-I/O-SYSTEM 750

Tabelle 5: Legende zur Abbildung „Ansicht“

Pos.

Bedeutung

Details siehe Kapitel

Beschriftungsmöglichkeit mit Mini-WSB

--- 2 Status-LEDs

„Gerätebeschreibu n g“ > „Anzeigeelemente“

Datenkontakte

„Gerätebeschreibu n g“ > „A ns chl üss e“

CAGE CLAMP®-Anschlüsse

„Gerätebeschreibu n g“ > „A ns chl üss e“

Entriegelungslasche

„Montieren“ > „Geräte einfügen und entfernen“

750-494 3-Phasen-Leistungsmessklemme

Pos: 23 /Alle Serien (Al lgemein e Module)/Ü berschrif ten für all e Serien/G erätebesc hreibung/ Ansicht - Ü berschrif t 2 @ 4\mod_1240984217343_6.docx @ 31946 @ 2 @ 1

3.1 Ansicht

Pos: 24 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Ansic ht/Analog eingang sklemmen/A nsicht 750- 0494 @ 14\mod_1362654088687_6.docx @ 11396 3 @ @ 1

Abbildung 1: Ansicht 3-Phasen-Leistungsmessklemme

Pos: 25 /Serie 750 (WAGO-I/O-SYSTEM)/Gerät ebeschrei bu ng/Ansic ht / A ns i c ht C ag eC l amp®_Leg ende mit LEDs _ oh n e Leistungs kontakte @ 1 6\ mod_1371816091053_6.docx @ 124053 @ @ 1

Pos: 26 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Gerätebeschreibung 15 750-494 3-Phasen-Leistungsmessklemme

Pos: 27 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Geräteb eschreibung /Anschlüsse - Überschri ft 2 @ 4\ mod_1240984262656_6.docx @ 31959 @ 2 @ 1

3.2 Anschlüsse

Pos: 28 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Ansc hlüsse/Da tenkontak te/Klemme nbus - Übers c hrift 3 @ 6\mod_1256294684083_6.docx @ 43659 @ 3 @ 1

3.2.1 Datenkontakte/Klemmenbus

Pos: 29.1 /Serie 750 (WAGO-I/O-SYSTEM)/G erätebesc hreibung/A nschlüsse /Datenkon takte - Feld buskoppler /-controll er, Abbil dung und B eschreibu ng @ 3\mod_1231771259187_6.docx @ 26000 @ @ 1

Die Kommunikation zwischen Feldbuskoppler/-controller und Busklemmen sowie die Systemversorgung der Busklemmen erfolgt über den Klemmenbus. Er besteht aus 6 Datenkontakten, die als selbstreinigende Goldfederkontakte ausgeführt sind.

Abbildung 2: Datenkontakte

Pos: 29.2 /Serie 750 (WAGO-I/O-SYSTEM)/Wi c htige Erläut erungen/ Si c h er h ei t s- und sonsti ge Hinwei se/Achtu ng/Achtung : Busklem men nicht auf Goldfe derkontak te legen! @ 7\mod_1266318463636_6.docx @ 50693 @ @ 1

ACHTUNG

Busklemmen nicht auf Goldfederkontakte legen!

Um Verschmutzung und Kratzer zu vermeiden, legen Sie die Busklemmen nicht auf die Goldfederkontakte.

ESD

Auf gute Erdung der Umgebung achten!

Pos: 29.3 /Serie 750 (WAGO-I/O-SYSTEM)/Wi c htige Erläut erungen/ Si c h er h ei t s- und sonstige Hinwei se/Achtung/Achtung: ESD - Auf gute Erd ung der U mgebung ac hten! @ 7\ mod_1266318538667_6.docx @ 50696 @ @ 1

Die Geräte sind mit elektronischen Bauelementen bestückt, die bei elektrostatischer Entladung zerstört werden können. Achten Sie beim Umgang mit den Geräten auf gute Erdung der Umgebung (Personen, Arbeitsplatz und Verpackung). Berühren Sie keine elektrisch leitenden Bauteile, z. B. Datenkontakte.

Pos: 30 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Ansc hlüsse/Lei stungs kontakte/Fel dversorg ung - Übersc hrift 3 @ 6\mod_1256294692864_6.docx @ 43663 @ 3 @ 1

3.2.2 Leistungskontakte/Feldversorgung

Pos: 31 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Ansc hlüsse/Lei stungs kontakte nic ht vorhand en @ 8\mo d_1281073936319_6.docx @ 62529 @ @ 1

Die Busklemme 750-494 hat keine Leistungskontakte.

Pos: 32 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

16 Gerätebeschreibung WAGO-I/O-SYSTEM 750

Tabelle 6: CAGE CLAMP®-Anschlüsse

Anschluss

Funktion

Spannung Phase L1

Spannung Phase L2

Spannung Phase L3

Neutralleiter für Spannungsmessung

IL1

Strom Phase L1

IL2

Strom Phase L2

IL3

Strom Phase L3

Neutralleiter für Strommessung

750-494 3-Phasen-Leistungsmessklemme

Pos: 33 /Ser ie 750 ( WAGO-I/O-SYST EM)/Ger ätebeschr eibung/Ansc hlüsse/C AGE CLAMP- Anschlüss e - Überschr ift 3 @ 6 \mod_1256296337770_6.docx @ 43672 @ 3 @ 1

3.2.3 CAGE CLAMP®-Anschlüsse

Pos: 34 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Ansc hlüsse/An alogeinga ngsklemm en/Anschlü sse 750-0494 CAG E CLAMP @ 14\mod_1363951572599_6.docx @ 115751 @ @ 1

Die 8 CAGE CLAMP®-Anschlüsse sind die Messeingänge. Hier werden das dreiphasige Versorgungsnetz und die Verbraucher angeklemmt. Siehe auch Kapitel „Geräte anschließen“.

Je zwei Klemmstellen bilden die 3 Messkanäle:

• L1 und IL1: Spannung und Strom der Phase L1

• L2 und IL2: Spannung und Strom der Phase L2

• L3 und IL3: Spannung und Strom der Phase L3

Abbildung 3: CAGE CLAM P

Pos: 35 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

-Anschlüsse

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Gerätebeschreibung 17

Zustand

Bedeutung

Keine Betriebsbereitschaft oder

„Parametrieren mit WAGO-I/O-CHECK“.

Betriebsbereitschaft und ungestörte Klemmenbuskommunikation

Aus

Kein Fehler

Sammel-Fehlermeldung für L1: Unter-/Überspannung oder Überstrom

Aus

Kein Fehler

Sammel-Fehlermeldung: Übersteuerung eines Strompfades IL1, IL2 oder IL3 (Clipping)

Aus

Kein Fehler

Hoher Messfehler, bedingt durch Unterschreitung der min. Eingangsspannung L1, L2 oder L3

Aus

Kein Fehler

Sammel-Fehlermeldung für L2: Unter-/Überspannung oder Überstrom

Aus

Kein Fehler

Sammel-Fehlermeldung für L3: Unter-/Überspannung oder Überstrom

Aus

Kein Fehler

Sammel-Fehlermeldung: Übersteuerung eines Spannungspfades L1, L2 oder L3 (Clipping)

Aus

Kein Fehler

Gelb

Vertauschung in der Phasenfolge L1-L2-L3

750-494 3-Phasen-Leistungsmessklemme

Pos: 36 /Alle Seri en (Allg emeine Mod ule)/Über schriften f ür alle S erien/Gerä tebeschrei bung/Anz eigeelem ente - Übersc hrift 2 @ 4\mod_1240984390875_6.docx @ 31962 @ 2 @ 1

3.3 Anzeigeelemente

Pos: 37 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Anz eigeelemen te/Analog eingangs klemmen/A nz eigeeleme nt e 750-0494, - 0495 @ 16\mod_1371738731125_6.docx @ 12387 9 @ @ 1

Die LED A zeigt eine Statusmeldung an und die LEDs B … H mögliche Fehlermeldungen.

Abbildung 4: LED-Anzeigen

Dabei ist die Bedeutung der Anzeigen wie folgt:

keine bzw. gestörte Klemmenbuskommunikation.

Aus

LED A

Hinweis: Wenn der Watchdog deaktiviert wurde, ist die LED immer grün. Siehe Kapitel „In Betrieb nehmen“ >

LED B

LED C

LED D

LED E

LED F

LED G

Grün

Rot

LED H

Pos: 38 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Geräteb eschreibung /Bedienel emente - Ü berschrif t 2 @ 4\mod_1239191655456_6. docx @ 30427 @ 2 @ 1

3.4 Bedienelemente

Pos: 39 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Bedi enelemen te/Bedienel emente Busklemme 7 50-xxxx nic ht v or handen @ 4\mod_1236322031125_6.docx @ 28062 @ @ 1

Die Busklemme 750-494 hat keine Bedienelemente.

Pos: 40 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

18 Gerätebeschreibung WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Pos: 41 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Geräteb eschreibung /Schemat isches Sc haltbild - Ü berschrift 2 @ 4\mod_1240984441312_6.docx @ 31965 @ 2 @ 1

3.5 Schematisches Schaltbild

Pos: 42 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Sch ematische Schaltbil der/Analog eingangs klemmen/Sc hematisc hes Schalt bild 750-0 49 4 @ 14 \mod_1363957453847_6.docx @ 115822 @ @ 1

Abbildung 5: Schematisches Schaltbild

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Gerätebeschreibung 19 750-494 3-Phasen-Leistungsmessklemme

Hinweis

Funktionserde

Um eine Funktionserdung zu erreichen, sind die Anschlüsse N und IN über einen 470 pF-Kondensator und einen Federkontakt mit der Tragschiene verbunden. Ist diese vorschriftsmäßig mit PE verbunden, wird dadurch eine Erhöhung der Störfestigkeit gegenüber elektromagnetischen Störungen erreicht.

Hinweis

N und IN sind gebrückt.

Die Anschlüsse N und IN sind fest gebrückt und bilden das geräteinterne Bezugspotential für alle elektrischen Messungen.

Pos: 43 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

20 Gerätebeschreibung WAGO-I/O-SYSTEM 750

Tabelle 7: Technische Daten ‒ Abmessungen und Gewicht

Breite

12 mm

Höhe (ab Oberkante Tragschiene)

64 mm

Tiefe

100 mm

Gewicht

48 g

Tabelle 8: Technische Daten ‒ Spannungsversorgung

Versorgungsspannung für die interne Elektronik

DC 5 V (Systemspannung auf dem Klemmenbus)

Stromaufnahme max.

100 mA

Tabelle 9: Technische Daten ‒ Messeingänge

Anzahl der Eingänge

6 (3 Spannungsmesseingänge, 3 Strommesseingänge)

Eingangsspannung max.

Außenleiterspannung ULL=480 VAC

Phasenspannung ULN=277 VAC / DC

Eingangswiderstand typ.

1072 kΩ

Eingangsstrom max.

1 A für 750-494 und /025-000,

5 A für 750-494/xxx-001

Eingangswiderstand typ.

22 mΩ für 750-494 und /025-000,

5 mΩ für 750-494/xxx-001

Frequenzbereich

- Netzfrequenz

45 … 65 Hz

- Oberschwingungsanalyse

0 … 3300 Hz

Grenzfrequenz

15,9 kHz

Signalform

Beliebige periodische Signale (unter Berücksichtigung der Grenzfrequenz)

Überspannungskategorie

III

Bemessungsstoßspannung

4 kV

Verschmutzungsgrad

750-494 3-Phasen-Leistungsmessklemme

Pos: 44 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Geräteb eschreibung /Technisc he Daten - Ü berschrif t 2 @ 3\mod_1232967587687_6.docx @ 26923 @ 2 @ 1

3.6 Technische Daten

Pos: 45.1 /Serie 750 (WAGO-I/O-SYSTEM)/G erätebesc hreibung/T echnische Daten/A nalogeingang sklemme n/Technis che Daten 7 50-0494 @ 13 \ mod_1354714530947_6.docx @ 107409 @ 33333 @ 1

3.6.1 Abmessungen und Gewicht

3.6.2 Spannungsversorgung

3.6.3 Messeingänge

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Gerätebeschreibung 21

Tabelle 10: Technische Daten ‒ Messwerte

Messverfahren

Effektivwertberechnung (True RMS)

Auflösung 24 Bit

Prozessdaten-Aktualisierung

- Spannung Lx - N

40 ms

- Min./Max. Spannung Lx - N

50 ms

- Spannung Lx - Ly

340 ms

- Mittelwert Spannung Lx - N

einstellbar, 5 ... 900 s

- Spitzenwert Spannung Lx - N

200 ms

- Strom Lx

40 ms

- Min./Max. Strom Lx

50 ms

- Mittelwert Strom Lx

einstellbar, 5 ... 900 s

- Spitzenwert Strom Lx

200 ms

- Wirkleistung Lx

40 ms

- Min./Max. Wirkleistung Lx

50 ms

- Blindleistung Lx

340 ms

- Scheinleistung Lx

40 ms

- Energiezähler

400 ms

- Netzfrequenz Lx

280 ms

- Min./Max. Netzfrequenz Lx

280 ms

- Phasenwinkel phi Lx

340 ms

- cos phi

340 ms

- Leistungsfaktor PF Lx

280 ms

- Leistungsfaktor LF Lx

280 ms

- Grund-/Oberschwingung

- Strom

260 ms

- Spannung

260 ms

- HD/THD Strom

260 ms

- HD/THD Spannung

260 ms

- Spannung DC

40 ms

- Strom DC

40 ms

- Leistung DC

40 ms

Messfehler

- Spannung AC

<= 0,3 % vom Messbereichsendwert, <= 0,5 % für 750-494/025-xxx

- Strom AC

<= 0,5 % vom Messbereichsendwert

- Wirkleistung AC

<= 0,5 %

- Phasenwinkel

+/- 0,3°

- Frequenz

+/- 0,01 Hz

- Messwerte Oberschwingungsanalyse

<= 1%

750-494 3-Phasen-Leistungsmessklemme

3.6.4 Messwerte

für Spannungen und Ströme, Messwerterfassung mit 8 kHz synchron auf allen 6 Messeingängen,

Handbuch Version 1.0.2

22 Gerätebeschreibung WAGO-I/O-SYSTEM 750

- Spannung DC

<= 1,0 % vom Messbereichsendwert

- Strom DC

<= 1,0 % vom Messbereichsendwert

- Leistung DC

<= 1,0 %

Berechnete Größen

Außenleiterspannungen, Leistungen,

analyse bis zur 41. Harmonischen

Tabelle 11: Technische Daten ‒ Klemmenbuskommunikation

Datenbreite (auf dem Klemmenbus)

Eingangs- und Ausgangsdaten mit je

64 Steuer-/Statusbits

Tabelle 12: Technische Daten – Klemmenbus

Datenkontakte

Gleitkontakte, 1,5 µm hartvergoldet, selbstreinigend

Tabelle 13: Technische Daten – Verdrahtungsebene

Anschlusstechnik

CAGE CLAMP®

Leiterquerschnitt

0,08 mm² … 2,5 mm², AWG 28 … 14

Abisolierlänge

8 mm … 9 mm / 0.33 in

750-494 3-Phasen-Leistungsmessklemme

Energien, Leistungsfaktoren, Netzfrequenz, Oberschwingungs-

3.6.5 Klemmenbuskommunikation

128 Prozessdatenbits und

Pos: 45.2 /Al le Seri en (Allgemei ne Modul e)/Überschr iften für alle Seri en/Geräte beschreib ung/Anschl usstechni k - Überschr ift 3 @ 17\ mod_138012327132 4_6.docx @ 132786 @ 3 @ 1

3.6.6 Anschlusstechnik

Pos: 45.3 /Serie 750 (WAGO-I/O-SYSTEM)/G erätebesc hreibung/T echnische Daten/A nschlusstec hnik/Tec hnische D aten Klemm enbus @ 1 7\mod_1380123495844_6.docx @ 132792 @ @ 1

Pos: 45.4 /Serie 750 (WAGO-I/O-SYSTEM)/G erätebesc hreibung/T echnische Daten/A nschlusstec hnik/Tec hnische D aten Verdr ahtungsebene CC - 0,08 bis 2,5mm 2 @ 17 \ mod_1380121238809_6.docx @ 132779 @ @ 1

Pos: 45.5 /Serie 750 (WAGO-I/O-SYSTEM)/G erätebesc hreibung/T echnische Daten/Tec hnische D aten Klim atische U mweltbeding ungen m. erw. Temp bereich; 0...55°C/-2 0...+60°C/T echnisch e Daten Kli matische Umweltb edingunge n m. erw. Te mpbereich ; 0...55°C /-20...+60°C /-25...+85°C @ 5\mod_1247658089120_6.docx @ 37605 @ 3 @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Gerätebeschreibung 23

Tabelle 14: Technische Daten – klimatische Umweltbedingungen

Betriebstemperaturbereich

0 °C … 55 °C

Betriebstemperaturbereich bei

Temperaturbereich (750-xxx/025-xxx)

-20 °C … +60 °C

Lagertemperaturbereich

-25 °C … +85 °C

Lagertemperaturb ereich bei

Temperaturbereich (750-xxx/025-xxx)

-40 °C … +85 °C

Relative Feuchte

max. 5 % … 95 %, ohne Betauung

Beanspruchung durch Schadstoffe

gem. IEC 60068-2-42 u. IEC 60068-2-43

Max. Schadstoffkonzentration bei

SO2 ≤ 25 ppm H2S ≤ 10 ppm

Besondere Bedingungen

Die Komponenten dürfen nicht ohne

können.

750-494 3-Phasen-Leistungsmessklemme

3.6.7 Klimatische Umweltbedingungen

Komponenten mit erweitertem

einer relativen Feuchte <75%

Zusatzmaßnahmen an Orten eingesetzt werden, an denen Staub, ätzende Dämpfe, Gase oder ionisierende Strahlung auftreten

Pos: 46 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

24 Gerätebeschreibung WAGO-I/O-SYSTEM 750

Konformitätskennzeichnung

TÜV 07 ATEX 554086 X

I M2 Ex d I Mb

II 3 D Ex tc IIIC T135°C Dc

Zulässiger Umgebungstemperaturbereich:

• Standard:

0 °C ≤ T

≤ +60 °C

• Varianten mit erweitertem Temperaturbereich (750-xxx/025-xxx):

-20 °C ≤ Ta ≤ +60 °C

IECEx TUN 09.0001 X

Ex d I Mb

Ex tc IIIC T135°C Dc

Zulässiger Umgebungstemperaturbereich:

• Standard:

0 °C ≤ Ta ≤ +60 °C

• Varianten mit erweitertem Temperaturbereich (750-xxx/025-xxx):

-20 °C ≤ Ta ≤ +60 °C

CULUS

ANSI/ISA 12.12.01

Class I, Div2 ABCD T4

750-494 3-Phasen-Leistungsmessklemme

Pos: 47 /All e Serien ( Allgemei ne Module)/Ü berschri f t e n für al l e S er i e n/ G er ä tebeschr ei b u ng / Zul assungen - Überschri ft 2 @ 3\ mod_1224055364109_6.docx @ 24028 @ 2 @ 1

3.7 Zulassungen

Pos: 48 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Zulas sungen/ Allgemein/Z ulassung en Buskle mme 750-xxxx Allge mein, Standardv ersion un d alle Vari anten - Einl eitung @ 3\mod_1233911570312_6.docx @ 2738 8 @ @ 1

Folgende Zulassungen wurden für die Standardversion und für alle Varianten der Busklemme 750-494 erteilt:

Pos: 49 /All e Serien ( Allgemeine Module)/Zulassungen/Standardzulassungen /CE (Konformitätskennzeichnung) @ 3\mod_1224494777421_6.docx @ 24274 @ @ 1

Pos: 50 /All e Serien ( Allgemei ne Module)/Z ulassung en/Stand ardzulassu ngen/cUL us (UL508) @ 3\mod_1224055013140_0.docx @ 24018 @ @ 1

Pos: 51 /Dokum e nt ation allge mei n/Glieder ungselem e nte/------Leerzeil e------ @ 3\mod_12246627556 87_0.docx @ 24458 @ @ 1

Pos: 52 /Ser ie 750 ( WAGO-I/O-SYST EM )/Gerät eb es c hreibung/ Z ulassunge n/Ex/Zulas sungen Bus kl e mme 750-xxx x Ex , St a n dar dversio n un d al l e V ar ianten - Einl ei t ung @ 4\mod_1239099781531_6.docx @ 30137 @ @ 1

Folgende Ex-Zulassungen wurden für die Standardversion und für alle Varianten der Busklemme 750-494 erteilt:

Pos: 53.1 /Alle Serien (All gemeine M odule)/Zul assungen/ Ex-Zulass ungen/TÜV ATEX/TÜ V 07 ATEX 5 54086 X: I M 2 Ex d I M b II 3 G E x nA IIC T 4 Gc II 3 D Ex tc IIIC T135°C Dc @ 14\mod_1361949753233_0.docx @ 113014 @ @ 1

Pos: 53.2 /Al le Seri en (Allgemei ne Modul e)/Zulassu ngen/Ex-Zul assungen /Ergänzung Zulässig er Umgeb ungstemper aturberei ch 0 °C/-2 0 °C <= Ta < = +60 °C, erw.Temp .bereich @ 16\mod_1373889943656_6.docx @ 126163 @ @ 1

Pos: 53.3 /Al le Seri en (Allgemei ne Modul e)/Zulassu ngen/Ex-Zul assungen /IECEx (T ÜV Nord)/I ECEx TUN 09.0001 X: Ex d I Mb Ex nA IIC T4 Gc Ex tc IIIC T13 5°C @ 14\mod_1361950034299_0.docx @ 113018 @ @ 1

Pos: 53.4 /Al le Seri en (Allgemei ne Modul e)/Zulassu ngen/Ex-Zul assungen /Ergänzung Zulässig er Umgeb ungstemper aturberei ch 0 °C/-2 0 °C <= Ta < = +60 °C, erw.Temp .bereich @ 16\mod_1373889943656_6.docx @ 126163 @ @ 1

CULUS

II 3 G Ex nA IIC T4 Gc

UL508

Ex nA IIC T4 Gc

Pos: 53.5 /Dokumentation allgemein/Gliederungselemente/------Leerzeile------ @ 3\mod_1224662755687_0.docx @ 24458 @ @ 1

Pos: 54 /Ser ie 750 ( WAGO-I/O-SYST EM )/Gerät eb es c hreibung/ Z ulassunge n/Ex/Zul. i n Vor bereitung Bus klemme 75 0- xxxx Ex, ohne Variantenangabe - Einleitung @ 7\ mod_1274259264803_6.docx @ 56609 @ @ 1

Folgende Ex-Zulassungen sind für die Busklemme 750-494 in Vorbereitung:

Pos: 55 /All e Serien ( Allgemei ne Module)/Z ulassung en/Ex-Zul assungen/c ULus/cU Lus (ANSI/ ISA 12.12. 01) Class I , Div2 ABC D T4 @ 3\ mod_1224054791812_0.docx @ 24012 @ @ 1

Pos: 56 /Dokum e nt ation allge mei n/Glieder ungselem e nte/------Leerzeil e------ @ 3\mod_12246627556 87_0.docx @ 24458 @ @ 1

Pos: 57 /Dokum e nt ation allge mei n/Glieder ungselem ente/---Seite nwechsel--- @ 3\mod_1221108045078_0.docx @ 21808 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Gerätebeschreibung 25 750-494 3-Phasen-Leistungsmessklemme

Pos: 58 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Geräteb eschreibung /Normen u nd Richtli nien - Über sc hrift 2 @ 4\mod_1242804031875_6.docx @ 33644 @ 2 @ 1

3.8 Normen und Richtlinien

Pos: 59 /Ser ie 750 ( WAGO-I/O-SYST EM)/Gerät ebeschrei bung/Nor men und Ric htlinien/N ormen un d Richtlini en Buskl emme 750-xx x x, Stanardver s i o n un d al l e V arianten - Ei nleitung @ 16\mod_1373883448625_6.docx @ 126123 @ @ 1

Die Standardversion und alle Varianten der Busklemme 750-494 erfüllen folgende Normen und Richtlinien:

Pos: 60 /All e Serien ( Allgemei ne Module)/N ormen un d Richtli nien/Explos ionsfähig e Atmosph äre EN 60 079-0: 2012 @ 14\mod_1360841627885_6.docx @ 111879 @ @ 1

Explosionsfähige Atmosphäre EN 60079-0: 2012 Geräte – Allgemeine Anforderungen

Pos: 61 /All e Serien ( Allgemei ne Module)/N ormen un d Richtli nien/Explos ionsfähig e Atmosph äre EN 60 079-15: 2010 @ 13 \ mod_1351072320086_6.docx @ 105287 @ @ 1

Explosionsfähige Atmosphäre EN 60079-15: 2010 Konstruktion, Prüfung und Kennzeichnung von elektrischen Betriebsmitteln der Zündungsschutzart „n“

Pos: 62 /All e Serien ( Allgemei ne Module)/N ormen un d Richtli nien/Explos ionsfähig e Atmosph äre EN 60 079-31: 2009 @ 13 \ mod_1351072407879_6.docx @ 105290 @ @ 1

Explosionsfähige Atmosphäre EN 60079-31: 2009 Elektrische Betriebsmittel zur Verwendung in Bereichen mit brennbarem Staub Schutz durch Gehäuse "t"

Pos: 63 /All e Serien ( Allgemei ne Module)/N ormen un d Richtlinien/EMV CE-Störfesti g k ei t EN 6 10 00-6-2: 2005 @ 4\mod_1242797655625_6.docx @ 33589 @ @ 1

EMV CE-Störfestigkeit gem. EN 61000-6-2: 2005

Pos: 64 /All e Serien ( Allgemei ne Module)/N ormen un d Richtli nien/EMV C E-Störaussendung EN 61000-6-3: 2007 @ 4\mod_1242798094468_6.docx @ 33597 @ @ 1

EMV CE-Störaussendung gem. EN 61000-6-3: 2007

Pos: 65 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

26 Funktionsbeschreibung WAGO-I/O-SYSTEM 750

Spannung:

• Effektivwert Spannung Lx – N

• Maximalwert Effektivwert Spannung Lx – N

• Minimalwert Effektivwert Spannung Lx – N

• Arithmetischer Mittelwert Spannung Lx – N

• Spitzenwert Spannung Lx – N

• Effektivwert Außenleiterspannung Lx – Ly Strom:

• Effektivwert Strom Lx

• Maximalwert Effektivwert Strom Lx

• Minimalwert Effektivwert Strom Lx

• Arithmetischer Mittelwert Strom Lx

• Spitzenwert Strom Lx Leistung:

• Wirkleistung Lx

• Maximalwert Wirkleistung Lx

• Minimalwert Wirkleistung Lx

• Blindleistung Lx

• Scheinleistung Lx Energie:

• Wirkenergie Lx

• Wirkenergie Bezug Lx

• Wirkenergie Lieferun g Lx

• Wirkenergie gesamt

• Wirkenergie Bezug gesamt

• Wirkenergie Lieferun g gesam t

750-494 3-Phasen-Leistungsmessklemme

Pos: 66 /All e Serien ( Allgemei ne Module)/Ü berschri f t e n für al l e S er i e n/ F unktions bes chreibung - Ü berschrift 1 @ 4\mod_1239025975389_6.docx @ 30001 @ 1 @ 1

4 Funktionsbeschreibung

Pos: 67 /Ser ie 750 ( WAGO-I/O-SYST EM )/Funkti o ns beschreib u ng/Funkti o ns b es c hreibung 75 0-0494 @ 14\mod_1363085168365_6.docx @ 114258 @ 2222 @ 1

4.1 Messprinzip

Die 3-Phasen-Leistungsmessklemme arbeitet mit 6 Analog-Digital-Wandlern zur Erfassung der Strom- und Spannungsgrößen aller 3 Phasen. Der Anschluss der 3 Phasen an die Strommesskanäle erfolgt „single-ended“, d.h. die Stromwandler sind einseitig an der gemeinsamen Klemme IN angeschlossen. Tiefpassfilter an den 6 Eingängen haben eine Grenzfrequenz von 15,9 kHz. Jedes Eingangssignal wird mit 8 kHz abgetastet, mit 24 Bit quantisiert und digital weiterverarbeitet. Die Erfassung und Verarbeitung der Messwerte aller 3 Phasen findet zeitsynchron in exakt gleicher Form statt.

4.2 Messwerteübersicht

Die 3-Phasen-Leistungsmessklemme stellt folgende Wechselstrom-Messwerte pro Phase zur Verfügung (Lx, Ly = L1, L2 oder L3):

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 27

• Blindenergie Lx

• Blindenergie induktiv Lx

• Blindenergie kapazitiv Lx

• Blindenergie gesamt

• Blindenergie induktiv gesamt

• Blindenergie kapazitiv gesamt

• Scheinenergie Lx Frequenz:

• Netzfrequenz Lx

• Maximalwert Netzfrequenz Lx

• Minimalwert Netzfrequenz Lx

Oberschwingungen:

Oberschwingungsanalyse für eine selektierte Phase (L

• Effektivwert Strom Grundschwingung L

• Effektivwert Spannung Grundschwingung L

• Verzerrungsfaktor THD (Total Harmonic Distortion)

Für die selektierte Phase (L

) können drei frei selektier-

bare Oberschwingungen analysiert werden:

• Effektivwert Strom Oberschwingung A

• Effektivwert Spannungen Oberschwingung A

• HD Strom Oberschwingung A

• HD Spannung Oberschwingung A

• Effektivwert Strom Oberschwingung B

• Effektivwert Spannungen Oberschwingung B

• HD Strom Oberschwingung B

• HD Spannung Oberschwingung B

• Effektivwert Strom Oberschwingung C

• Effektivwert Spannungen Oberschwingung C

• HD Strom Oberschwingung C

• HD Spannung Oberschwingung C Leistungsfaktor:

• cos phi Lx (Grundschwingung)

• Leistungsfaktor PF Lx (Grund- und Oberschwingungen)

• Leistungsfaktor LF Lx (Grund- und Oberschwingungen)

750-494 3-Phasen-Leistungsmessklemme

= L1 oder L2 oder L3)

sel

Strom L

Spannung L

sel

Oberschwingung A: 1. – 40. Oberschwingung B: 1. – 40. Oberschwingung C: 1. – 40.

(HD = Harmonic Distortion)

Handbuch Version 1.0.2

28 Funktionsbeschreibung WAGO-I/O-SYSTEM 750

Phasenverschiebungswinkel:

• phi Lx

Drehfeld:

• Drehrichtung Grenzwert:

• Unterspannung Lx

• Überspannung Lx

• Überstrom Lx

Spannung:

• Gleichspannung Lx – N

Strom:

• Gleichstrom Lx

Leistung:

• Leistung (Gleichstrom) Lx

∑

N-1

eff

∑

N-1

eff

ik:

Abtastwert des Stroms

Effektivwert des Stromes

uk:

Abtastwert der Spannung

Effektivwert der Spannung

Anzahl der Abtastwerte

750-494 3-Phasen-Leistungsmessklemme

Hinweis

Ferner stehen alternativ folgende Gleichstrom-Messwerte zur Verfügung, wenn in der Busklemme die DC-Messung aktiviert wurde. Siehe dazu Kapitel „In Betrieb nehmen“ > „Parametrieren mit WAGO-I/O-CHECK“.

Hinweis

Zusammenhang Oberschwingung - Harmonische

Die 1. Harmonische ist die Schwingung mit der Grundfrequenz (Grundschwingung) und die 1. Oberschwingung ist die Schwingung mit der doppelten Grundfrequenz. Allgemein entspricht also die n-te Harmonische der Oberschwingung n-1.

DC-Messungen nur in 2 Messkanälen möglich!

DC-Messungen sind nur in den Messkanälen L1 und IL1 sowie L2 und IL2 möglich!

4.3 Beschreibung der Messwerte

Berechnung der Effektivwerte für Strom und Spannung

Die Busklemme berechnet den Echteffektivwert (True RMS) der an den Messeingängen angelegten Spannungen und Ströme pro Periode. Siehe Abbildung unten.

Handbuch Version 1.0.2

eff

WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 29 750-494 3-Phasen-Leistungsmessklemme

Abbildung 6: Effektivwer t-Berechn ung (beispielhaft, nicht maßstäblic h)

Die Effektivwerte von Strom und Spannung werden in der Busklemme pro Periode berechnet. Über das Prozessabbild können die Effektivwerte mit der spezifizierten Messgenauigkeit mit jeder zweiten Periode ausgelesen werden (2T). Bei einem 50-Hz-Netz entspricht dies einer Aktualisierungsrate von 40 ms.

Der arithmetische Mittelwert für Strom und Spannung der Phasen wird auf Basis der Effektivwerte gebildet. Der Zeitraum, über den der Mittelwert gebildet werden soll, kann über WAGO-I/O-CHECK oder die Parameter 34, 35, 36 eingestellt werden. Die Minimal- und Maximalwerte der Effektivwerte von Strom und Spannung werden ebenfalls über einen einstellbaren Zeitraum ermittelt (WAGOI/O-CHECK oder die Parameter 37, 38, 39).

Die Erfassung der Spitzenwerte von Strom und Spannung ist für eine selektierbare Phase möglich. Das Betrachtungsintervall ist durch die Anzahl der Halbwellen einstellbar (WAGO-I/O-CHECK oder die Register 43, 44, 45).

Die Berechnung der Außenleiterspannungen erfolgt auf Basis der Phasenspannungen und der entsprechenden Phasenwinkel.

Berechnung der Leistung Für die Berechnung der Wirkleistungen (P) werden die einzelnen, zeitlich

synchronen Abtastwerte der Ströme und Spannungen verwendet. Phasenverschiebungen zwischen den Strömen und Spannungen werden bei der Leistungsberechnung berücksichtigt. Positive Werte treten auf, wenn die Leistung von einer Last „verbraucht“ wird, d.h. der Strom gegenüber der Spannung eine Phasenverschiebung von -90° … +90° aufweist (Lastbetrieb, Quadrant I und IV). Negative Werte treten auf, wenn die Leistung von einem Generator „eingespeist“

Handbuch Version 1.0.2

30 Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

wird, d.h. der Strom gegenüber der Spannung eine Phasenverschiebung von 90° … 270° aufweist (Generatorbetrieb, Quadrant II und III).

Hinweis

Negative Wirkleistungen!

Negative Wirkleistungen treten auch auf, wenn die Anschlüsse vorgeschalteter Stromwandler vertauscht werden!

Die Minimal- und Maximalwerte der Wirkleistungen werden über einen einstellbaren Zeitraum ermittelt (WAGO-I/O-CHECK oder die Parameter 37, 38, 39).

In realen Netzen sind nicht alle Verbraucher rein ohmsch. Es kommt zu einer Phasenverschiebung zwischen Strom und Spannung. Die oben beschriebene Methodik zur Ermittlung der Effektivwerte von Spannung und Strom wird dadurch nicht beeinflusst. Die Busklemme berechnet sowohl die Blindleistung (Q) als auch die Scheinleistung (S) für jede Phase.

Berechnung der Energie Die zeitliche Integration der Leistung liefert die Energie pro Phase. Die

Busklemme stellt die Energiewerte Wirk-, Blind- und Scheinenergie zur Verfügung. Bei der Wirk- und Blindenergie stehen sowohl Werte für die einzelnen Phasen als auch ein Gesamtwert zur Verfügung. Ferner kann zwischen Bezug und Lieferung von Wirkenergie und induktiver und kapazitiver Blindenergie unterschieden werden (siehe Abbildung unten).

Abbildung 7: Zuordnung der Wirk- und Blindenergie in den 4 Qua dranten

Die Werte aller Energiezähler werden in der Busklemme gespeichert. Sie arbeiten intern in den Auflösungen mWh / mVARh / mVAh und werden bei 1 Milliarde kWh (kVARh, kVAh) zurückgesetzt.

Im Prozessabbild (PA) kann die Darstellung der Energiewerte mit einem Faktor skaliert werden. Dieser kann vom Anwender entsprechend seiner Applikation eingestellt werden (WAGO-I/O-CHECK oder Register 35) und jederzeit geändert werden. Die folgenden 2 Beispiele veranschaulichen, worauf dabei zu achten ist:

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 31 750-494 3-Phasen-Leistungsmessklemme

Beispiel 1:

- 750-494, Zähler: Wirkenergie Bezug L1 (UInt32 im PA)

- Skalierung (WAGO-I/O-CHECK, Register 35): 0 (1 mWh)

- Maximaler Zählerwert im PA: 4 294 967 295 mWh = ~4 295 kWh Es kann zu einem Überlauf des dargestellten Zählers im PA kommen, obwohl

der interne Zähler die Überlaufschwelle noch nicht erreicht hat. Im PA wird dies durch das Flag „Überlauf Prozesswert x“ signalisiert. Der Anwender sollte die Skalierung des Messwertes entsprechend seiner Anwendung wählen.

Beispiel 2:

- 750-494/000-001, Zähler: Blindenergie gesamt (Int32 im PA)

- Skalierung (WAGO-I/O-CHECK, Register 35): 6 (5 kVARh)

- Maximaler Zählerwert im PA: +10 737 418 235 kVARh (2er Komplement) Es kann hier zu einem Überlauf des internen Zählers kommen, da dieser nur bis

maximal 1 Milliarde kVARh zählen kann. Der dargestellten Zähler im PA könnte aber aufgrund der eingestellten Skalierung noch wesentlich weiter zählen.

Die Zählerwerte der Energiezähler können über WAGO-I/O-CHECK gesetzt werden. Lesen sie mehr dazu im Kapitel „In Betrieb nehmen“.

Die Busklemme bietet weiterhin die Möglichkeit, Schwellwerte für die Energiemessung einzustellen, d.h. erst ab diesen Startwerten wird die Energie von dem Zähler erfasst. Für jede Energieart kann man über WAGO-I/O-CHECK oder die Parameter 40, 41, 42 diese Schwelle festlegen.

Ferner kann über WAGO-I/O-CHECK oder Register 46 das Speicherintervall festgelegt werden, in dem die Werte der Energiezähler intern gespeich ert werd en. Der Wertebereich ist 60 … 255 s. Bei einem Speicherintervall von 60 s beträgt die Lebensdauer der internen Zähler etwa 19 Jahre. Jede weitere Sekunde erhöht die Lebensdauer um etwa 0,3 Jahre.

Ermittlung der Frequenz

Die Frequenz der Phasen wird durch eine Nulldurchgangserkennung der abgetasteten Signale pro Phase berechnet. Die Minimal- und Maximalwerte der Frequenzen werden über einen einstellbaren Zeitraum ermittelt (WAGO-I/OCHECK oder die Parameter 37, 38, 39).

Oberschwingungsanalyse

Die Busklemme berechnet das Frequenzspektrum der periodischen Eingangssignale und analysiert die Grundschwingung und die 1. bis 40. Oberschwingung jeder Phase bzw. die 1. bis 41. Harmonische. Die Analyse kann auf einer der 3 Phasen ausgeführt werden (L1 oder L2 oder L3).

Handbuch Version 1.0.2

32 Funktionsbeschreibung WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Die Busklemme liefert für die selektierte Phase immer die Effektivwerte von Strom und Spannung der Grundschwingung. Ferner liefert die Busklemme die harmonische Gesamtverzerrung THD (Total Harmonic Distortion) für Strom und Spannung.

Aus den 40 Oberschwingungen können zeitgleich 3 Oberschwingungen selektiert und analysiert werden. Für jede selektierte Oberschwingung werden die Effektivwerte von Strom und Spannung berechnet sowie die harmonische Verzerrung HD (Harmonic Distortion). Die Oberschwingungen sind frei wählbar, z. B. 4 – 12 – 19 oder 2 – 35 – 40.

Berechnung der Leistungsfaktoren

Der Leistungsfaktor cos phi ist der Cosinus des Phasenwinkels zwischen Spannung und Strom der jeweiligen Phase. Bei der Berechnung wird nur die Phasenverschiebung der Grundschwingung von Spannung und Strom betrachtet. Das Vorzeichen des „cos phi“ liefert folgende Aussage:

• positives Vorzeichen: Bezug von Wirkleistung aus dem Netz

• negatives Vorzeichen: Lieferung von Wirkleistung an das Netz

Der Leistungsfaktor PF ist der Quotient aus Wirkleistung (P) und Scheinleistung (S) und berücksichtigt das gesamte Spektrum, also die Grundschwingung und die Oberschwingungen.

PF = P / S

• positives Vorzeichen: Bezug von Wirkleistung aus dem Netz

• negatives Vorzeichen: Lieferung von Wirkleistung an das Netz

Der Leistungsfaktor LF ist der Quotient aus dem Betrag der Wirkleistung (P) und der Scheinleistung (S), multipliziert mit dem Vorzeichen der Blindleistung (Q) und berücksichtigt das gesamte Spektrum, also die Grundschwingung und die Oberschwingungen:

LF = sign Q · |P| / S

• positives Vorzeichen: positive Blindleistung

• negatives Vorzeichen: negative Blindleistung

Hinweis

Springen des Leistungsfaktors LF von +1 zu -1

Bei sehr kleinen Blindleistungen kann der LF-Wert von +1 zu -1 und umgekehrt springen. Dieses Verhalten tritt als Folge des Digitalisierungsrauschens auf.

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 33 750-494 3-Phasen-Leistungsmessklemme

Die 4-Quadranten-Darstellung sieht wie folgt aus:

Abbildung 8: 4-Quadranten-Darstellung von Wirk- und Blindleistung

Die 4-Quadranten-Darstellung wird auch in WAGO- I/O-CHECK bei den Messwerteansichten „Übersicht“, „Phase Lx“ und „Leistungen“ im Dialogfeld „3-Phasen-Leistungsmessklemme“ dargestellt.

Phasenwinkel

Durch die zeitsynchrone Abtastung wird der Phasenwinkel zwischen Spannung und Strom für jede Phase berechnet. Der Phasenwinkel wird in Grad ausgegeben.

Drehfelderkennung

Bei der Drehfelderkennung werden die Nulldurchgänge der Spannungsverläufe der 3 Phasen überwacht. Auf die Drehrichtung eines Motors oder einer Maschine kann nur geschlossen werden, wenn die Phasenreihenfolge L1-L2-L3 an der Busklemme so angeschlossen wurde wie am Motor und dieser den Richtlinien der VDE 0530-8 bzw. DIN EN 60034-8 hinsichtlich „Anschlussbezeichnungen und Drehsinn“ entspricht (L1 an UMotor, L2 an VMotor, L3 an WMotor). Die Phasenfolge L1-L2-L3 signalisiert Rechtslauf, eine vertauschte Phasenfolge Linkslauf. Vorsicht: eine doppelte Vertauschung kann nicht erkannt werden.

Grenzwerte

Die Busklemme bietet die Möglichkeit der Grenzwertüberwachung. Für jede Phase lassen sich Grenzwerte für Unterspannung, Überspannung und Überstrom einstellen (WAGO-I/O-CHECK oder Register 36-38, Parameter 23-31). Die Signalisierung erfolgt im Prozessabbild (PA).

Handbuch Version 1.0.2

34 Funktionsbeschreibung WAGO-I/O-SYSTEM 750

Tabelle 15: AC-Messfehler

750-494 und 750-494/000-001

750-494/025-000 und 750-494/025-001

Spannung

<= 0,3 % vom Endwert

<= 0,5 % vom Endwert

Strom

<= 0,5 % vom Endwert

Wirkleistung

<= 0,5 %

Phasenwinkel

+/- 0,3°

Frequenz

0,01 Hz

750-494 3-Phasen-Leistungsmessklemme

4.4 Messfehler und Messgenauigkeit

In u.a. Tabelle sind die Messfehler der Busklemme angegeben. Die Werte berücksichtigen bereits die Fehler bedingt aus der Anschlusstechnik (SingleEnded 0,1 %) und der Kalibriertoleranz (0,1 %). Sie gelten für den gesamten Temperaturbereich von 0 bis 55 °C und für Netzfrequenzen von 45 bis 65 Hz. Außerhalb dieses Frequenzbereichs beträgt der Fehler max. 2 %.

AC-Messfehler

Die Bestimmung der Oberschwingungsanteile basiert auf einer Vielzahl von gemessenen Einzelwerten innerhalb der aktuellen Kurvenformen von Spannung und Strom. Durch Berechnung werden daraus die enthaltenen Anteile der aktuellen Grundfrequenz (45 bis 65 Hz) und deren ganzzahligen Harmonischen berechnet. Die Genauigkeit der Berechnungsergebnisse liegt typisch im Bereich von etwa 1 %.

Hinweis

Die Messgenauigkeit der Busklemme nimmt ab, wenn ein Spannungseffektivwert 45 V unterschreitet. Dieser Zustand wird ZC-Grenze genannt und wird über die LED „D“ (SAG LED) angezeigt. Es gibt folgende Randbedingungen, die die Messgenauigkeit der Busklemme verschlechtern können:

1. Falls nur zwei oder eine Phase des Drehstromnetzes angeschlossen ist,

2. Nur in AC-Netzen:

„Leckeffekte“ bei der Oberschwingungsanalyse!

Oberschwingungsanteile in den aktuellen Kurvenformen von gemessenen Spannungen und Strömen mit nicht ganzzahligem Vielfachen der Grundfrequenz können die Genauigkeit der Berechnungsergebnisse für die „benachbarten Harmonischen“ beeinträchtigen (sogenannter „Leckeffekt“).

können höhere Messfehler bei der Spannungsmessung (+0,1 %) entstehen.

Befinden sich alle Phasen unterhalb der ZC-Grenze, ist keine genaue Phasenwinkelmessung, Frequenzmessung und Strommessung mehr möglich. Das Ergebnis der Frequenzmessung ist in diesem Fall 0. Die Messgenauigkeit aller stromabhängigen Größen (Ströme, Leistungen, Energien) verschlechtert sich um 0,4 %.

Handbuch Version 1.0.2

3. Die Genauigkeit der Phasenwinkelmessung sinkt nahe der ZC-Grenze auf einen Wert von ± 1,5 °.

WAGO-I/O-SYSTEM 750 Funktionsbeschreibung 35 750-494 3-Phasen-Leistungsmessklemme

4. Werden die Strommesseingänge nahe dem Leerlauf betrieben, können für den im Leerlauf befindlichen Messpfad höhere Messfehler auftreten.

5. Messfehler durch Eingangsübersteuerung: Wenn der Eingangsstrom oder die Eingangsspannung die Nennwerte der Busklemme überschreiten, so liegt eine Eingangsübersteuerung vor (siehe Abbildung unten). Die Busklemme kann diese Werte nicht digitalisieren und begrenzt die Messwerte auf den maximal messbaren Bereich (Clipping der Strom- oder Spannungsmesswerte). Dadurch ist der ausgegebene Effektivwert mit einem Fehler behaftet. Je weiter der Eingang übersteuert wird (und somit die Stützstellen für die Effektivwert-Berechnung), umso größer wird der Messfehler. Ein Clipping der Spannungs- oder Strommesswerte wird über das erweiterte Statuswort 1 im Prozessabbild und über die LED C (Strom) bzw. LED G (Spannung) in der Diagnose angezeigt.

Abbildung 9: Eingangsübersteuerung (Clipping)

Bei DC-Messungen beträgt der Fehler <= 1 % vom Messbereichsendwert für Strom, Spannung und Leistung.

Pos: 68 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

36 Prozessabbild WAGO-I/O-SYSTEM 750

Byte

Ausgangsdaten

Eingangsdaten

750-494 3-Phasen-Leistungsmessklemme

Pos: 69 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Prozess abbild - Über schrift 1 @ 4\mod_1240983067828_6.docx @ 31940 @ 1 @ 1

5 Prozessabbild

Pos: 70 /Ser ie 750 ( WAGO-I/O-SYST EM)/Proz essabbild K lemmenbus /Analogei ngangs klemmen/Pr ozessabbil d 750-0494 @ 14\mod_1362749555043_6.docx @ 114069 @ 22332332 32333332 @ 1

Die Busklemme 750-494 stellt dem Feldbuskoppler/-controller über einen logischen Kanal je 24 Byte Ein- und Ausgangsprozessdaten zur Verfügung. Diese setzen sich aus 8 Byte Steuer-/Statuswörtern und 16 Byte Datenwörtern zusammen.

ACHTUNG

Das Prozessdatenabbild ist spezifisch für den eingesetzten Feldbuskoppler/-controller!

Die Abbildung der Prozessdaten ist spezifisch für den eingesetzten Feldbuskoppler/-controller. Entnehmen Sie diese Angaben sowie den speziellen Aufbau des jeweiligen Control-/Statusbyte bitte dem Kapitel „Feldbusspezifischer Aufbau der Prozessdaten“ in der Beschreibung zum Prozessabbild des entsprechenden Kopplers/Controllers!

5.1 Übersicht der Prozessdaten

Steuerwort Statuswort

Erweitertes Steuerwort 1 Erweitertes Statuswort 1

Erweitertes Steuerwort 2 Erweitertes Statuswort 2

Erweitertes Steuerwort 3 Erweitertes Statuswort 3

--- Prozesswert 1

--- Prozesswert 2

--- Prozesswert 3

--- Prozesswert 4

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Prozessabbild 37

Steuerwort – Byte 0

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

COM

RES - - - - - -

COM

Kommunikationsmode:

1 = Registerkommunikation

RES

reserviert

Steuerwort – Byte 1

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0 - - - - - -

STAT

Anforderung für Statusabfrage:

3 = Status Busklemme

Erweitertes Steuerwort 1 – Byte 2

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0 - - - - - - - -

Erweitertes Steuerwort 1 – Byte 3

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

COL_ID

Auswahl der Messwertkollektion:

023 – 255 = reserviert

750-494 3-Phasen-Leistungsmessklemme

5.2 Ausgangsdaten

Die Ausgangsdaten werden vom Feldbuskoppler/-controller an die Busklemme gesendet. Sie bestehen aus 4 Steuerwörtern und 8 Datenwörtern.

5.2.1 Definition der Steuerwörter

0 = Prozessdatenkommunikation

0 = Status Phase L1 1 = Status Phase L2 2 = Status Phase L3

000 – 006 = reserviert 007 = DC-Messwerte 008 = reserviert 009 = AC-Messwerte 010 – 019 = reserviert 020 = Oberschwingungsanalyse L1 021 = Oberschwingungsanalyse L2 022 = Oberschwingungsanalyse L3

Handbuch Version 1.0.2

38 Prozessabbild WAGO-I/O-SYSTEM 750

Erweitertes Steuerwort 2 – Byte 4

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

MET_ID_1

ID zur Selektion des Messwertes aus der Kollektion

geliefert wird.

Erweitertes Steuerwort 2 – Byte 5

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

MET_ID_2

ID zur Selektion des Messwertes aus der Kollektion

geliefert wird.

Erweitertes Steuerwort 3 – Byte 6

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

MET_ID_3

ID zur Selektion des Messwertes aus der Kollektion

geliefert wird.

Erweitertes Steuerwort 3 – Byte 7

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

MET_ID_4

ID zur Selektion des Messwertes aus der Kollektion

geliefert wird.

750-494 3-Phasen-Leistungsmessklemme

COL_ID, der mit dem Prozesswert 1 der Eingangsdaten

COL_ID, der mit dem Prozesswert 2 der Eingangsdaten

COL_ID, der mit dem Prozesswert 3 der Eingangsdaten

COL_ID, der mit dem Prozesswert 4 der Eingangsdaten

5.2.2 Definition der Ausgangsdate nwörter

Die Datenwörter in den Ausgangsdaten haben keine Bedeutung.

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Prozessabbild 39

Statuswort – Byte 0

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

COM

ERROR

ERR_BK

ERR_L3

ERR_L2

ERR_L1

COM

Kommunikationsmode:

1 = Registerkommunikation

ERROR

Allgemeiner Fehler:

sind gesetzt)

ERR_BK

Sammelfehler Busklemme

1 = Fehler aufgetreten

ERR_L3

Sammelfehler Phase L3

1 = Fehler aufgetreten

ERR_L2

Sammelfehler Phase L2

1 = Fehler aufgetreten

ERR_L1

Sammelfehler Phase L1

1 = Fehler aufgetreten

Statuswort – Byte 1

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

WARN

KAL

OVER_1

OVER_2

OVER_3

OVER_4

STAT_SEL

WARN

Warnung Einschwingvorgang Messwertkollektion aktiv:

abgewartet werden.

KAL

Anzeige Kalibriermodus:

1 = Die Busklemme befindet sich im Kalibriermodus.

OVER_1

Bereichsbegrenzung Prozesswert 1:

sich außerhalb des definierten Wertebereiches.

750-494 3-Phasen-Leistungsmessklemme

5.3 Eingangsdaten

Die Eingangsdaten werden von der Busklemme an den Feldbuskoppler/-controller gesendet. Sie bestehen aus 4 Statuswörtern und 8 Datenwörtern (Prozesswerte 1 … 4).

5.3.1 Definition der Statuswörter

0 = Prozessdatenkommunikation

0 = Ok 1 = Allgemeiner Fehler (ein oder mehrere der ERR_* Bits

0 = Ok

0 = Ok 1 = Die selektierten Messwerte der Kollektion sind noch nicht stabil; ein Einschwingvorgang muss noch

0 = kein Kalibriermodus

0 = Ok 1 = Der im Prozesswert 1 dargestellte Messwert befindet

Handbuch Version 1.0.2

40 Prozessabbild WAGO-I/O-SYSTEM 750

OVER_2

Bereichsbegrenzung Prozesswert 2:

sich außerhalb des definierten Wertebereiches.

OVER_3

Bereichsbegrenzung Prozesswert 3:

sich außerhalb des definierten Wertebereiches.

OVER_4

Bereichsbegrenzung Prozesswert 4:

sich außerhalb des definierten Wertebereiches.

STAT_SEL

Bestätigung der in den Ausgangsdaten angeforderten

3 = Status Busklemme

Erweitertes Statuswort 1 – Byte 2

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

STAT7

STAT_SEL = Status Lx = L1 / L2 / L3:

- keine Bedeutung

STAT6

STAT_SEL = Status Lx = L1 / L2 / L3:

1 = Drehfeld nicht korrekt, Linkslauf

STAT5

STAT_SEL = Status Lx = L1 / L2 / L3:

- keine Bedeutung

STAT4

STAT_SEL = Status Lx = L1 / L2 / L3:

1 = keine Nulldurchgänge des Signals an der Phase Lx

750-494 3-Phasen-Leistungsmessklemme

0 = Ok 1 = Der im Prozesswert 2 dargestellte Messwert befindet

0 = Ok 1 = Der im Prozesswert 3 dargestellte Messwert befindet

0 = Ok 1 = Der im Prozesswert 4 dargestellte Messwert befindet

Statusabfrage - Status aktiv für: 0 = Status Phase L1 1 = Status Phase L2 2 = Status Phase L3

STAT7 STAT6 STAT5 STAT4 STAT3 STAT2 STAT1 -

- Schwellwert Unterspannung Lx: 0 = Schwellwert nicht erreicht 1 = Schwellwert erreicht oder überschritten STAT_SEL = Status Busklemme:

- Schwellwert Überspannung Lx: 0 = Schwellwert nicht erreicht 1 = Schwellwert erreicht oder überschritten STAT_SEL = Status Busklemme:

- Drehfeldindikator 0 = Drehfeld korrekt L1-L2-L3, Rechtslauf

- Schwellwert Überstrom Lx: 0 = Schwellwert nicht erreicht 1 = Schwellwert erreicht oder überschritten STAT_SEL = Status Busklemme:

- Status Nulldurchgänge:

Handbuch Version 1.0.2

0 = Nulldurchgänge des Signals an der Phase Lx

WAGO-I/O-SYSTEM 750 Prozessabbild 41

STAT_SEL = Status Busklemme:

- keine Bedeutung

STAT3

STAT_SEL = Status Lx = L1 / L2 / L3:

- keine Bedeutung

STAT2

STAT_SEL = Status Lx = L1 / L2 / L3:

- keine Bedeutung

STAT1

STAT_SEL = Status Lx = L1 / L2 / L3:

- keine Bedeutung

Erweitertes Statuswort 1 – Byte 3

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

COL_ID_SEL

Index der selektierten Messwertkollektion (siehe auch

023 – 255 = reserviert

Erweitertes Statuswort 2 – Byte 4

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

MET_ID_1_SEL

ID des Messwertes aus der Kollektion COL_ID_SEL, der im Prozesswert 1 der Eingangsdaten steht.

750-494 3-Phasen-Leistungsmessklemme

- Clipping Spannungssignal an Lx: 0 = Ok 1 = Das Spannungssignal ist außerhalb des von der Busklemme messbaren Bereiches und wurde begrenzt. STAT_SEL = Status Busklemme:

- Clipping Stromsignal an Lx: 0 = Ok 1 = Das Stromsignal ist außerhalb des von der Busklemme messbaren Bereiches und wurde begrenzt. STAT_SEL = Status Busklemme:

- SagLevel Spannung Lx: 0 = Ok 1 = Höherer Messfehler bedingt durch Unterschreitung der notwendigen Eingangsspannung an Lx STAT_SEL = Status Busklemme:

COL_ID_SEL

COL_ID in Ausgangsdaten): 000 – 006 = reserviert 007 = DC-Messwerte 008 = reserviert 009 = AC-Messwerte 010 – 019 = reserviert 020 = Oberschwingungsanalyse L1 021 = Oberschwingungsanalyse L2 022 = Oberschwingungsanalyse L3

MET_ID_1_SEL

Handbuch Version 1.0.2

42 Prozessabbild WAGO-I/O-SYSTEM 750

Erweitertes Statuswort 2 – Byte 5

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

MET_ID_2_SEL

ID des Messwertes aus der Kollektion COL_ID_SEL, der im Prozesswert 2 der Eingangsdaten steht.

Erweitertes Statuswort 3 – Byte 6

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

MET_ID_3_SEL

ID des Messwertes aus der Kollektion COL_ID_SEL, der im Prozesswert 3 der Eingangsdaten steht.

Erweitertes Statuswort 3 – Byte 7

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

MET_ID_4_SEL

ID des Messwertes aus der Kollektion COL_ID_SEL, der im Prozesswert 4 der Eingangsdaten steht.

Prozesswert 1 – Byte 8

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC1[7:0]

Byte des Messwertes mit der MET_ID „MET_ID_1_SEL“

Kapitel „Messwertkollektionen“ definiert).

Prozesswert 1 – Byte 9

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC1[15:8]

=> Siehe Prozesswert 1 – Byte 8

Prozesswert 1 – Byte 10

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC1[23:16]

=> Siehe Prozesswert 1 – Byte 8

750-494 3-Phasen-Leistungsmessklemme

MET_ID_2_SEL

MET_ID_3_SEL

MET_ID_4_SEL

5.3.2 Definition der Eingangsdat e nwörter

PROC1[7:0]

aus der Kollektion COL_ID_SEL, der im Prozesswert 1 der Eingangsdaten steht (das Format der 32-Bit-Messwerte ist im

PROC1[15:8]

PROC1[23:16]

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Prozessabbild 43

Prozesswert 1 – Byte 11

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC1[31:24]

=> Siehe Prozesswert 1 – Byte 8

Prozesswert 2 – Byte 12

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC2[7:0]

Byte des Messwertes mit der MET_ID „MET_ID_2_SEL“

Kapitel „Messwertkollektionen“ definiert).

Prozesswert 2 – Byte 13

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC2[15:8]

=> Siehe Prozesswert 2 – Byte 12

Prozesswert 2 – Byte 14

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC2[23:16]

=> Siehe Prozesswert 2 – Byte 12

Prozesswert 2 – Byte 15

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC2[31:24]

=> Siehe Prozesswert 2 – Byte 12

Prozesswert 3 – Byte 16

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC3[7:0]

Byte des Messwertes mit der MET_ID „MET_ID_3_SEL“

Kapitel „Messwertkollektionen“ definiert).

750-494 3-Phasen-Leistungsmessklemme

PROC1[31:24]

PROC2[7:0]

aus der Kollektion COL_ID_SEL, der im Prozesswert 2 der Eingangsdaten steht (das Format der 32-Bit-Messwerte ist im

PROC2[15:8]

PROC2[23:16]

PROC2[31:24]

PROC3[7:0]

aus der Kollektion COL_ID_SEL, der im Prozesswert 3 der Eingangsdaten steht (das Format der 32-Bit-Messwerte ist im

Handbuch Version 1.0.2

44 Prozessabbild WAGO-I/O-SYSTEM 750

Prozesswert 3 – Byte 17

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC3[15:8]

=> Siehe Prozesswert 3 – Byte 16

Prozesswert 3 – Byte 18

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC3[23:16]

=> Siehe Prozesswert 3 – Byte 16

Prozesswert 3 – Byte 19

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC3[31:24]

=> Siehe Prozesswert 3 – Byte 16

Prozesswert 4 – Byte 20

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC4[7:0]

Byte des Messwertes mit der MET_ID „MET_ID_4_SEL“

Kapitel „Messwertkollektionen“ definiert).

Prozesswert 4 – Byte 21

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC4[15:8]

=> Siehe Prozesswert 4 – Byte 20

Prozesswert 4 – Byte 22

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC4[23:16]

=> Siehe Prozesswert 4 – Byte 20

Prozesswert 4 – Byte 23

Bit 7

Bit 6

Bit 5

Bit 4

Bit 3

Bit 2

Bit 1

Bit 0

PROC4[31:24]

=> Siehe Prozesswert 4 – Byte 20

750-494 3-Phasen-Leistungsmessklemme

PROC3[15:8]

PROC3[23:16]

PROC3[31:24]

PROC4[7:0]

aus der Kollektion COL_ID_SEL, der im Prozesswert 3 der Eingangsdaten steht (das Format der 32-Bit-Messwerte ist im

PROC4[15:8]

Handbuch Version 1.0.2

PROC4[23:16]

PROC4[31:24]

WAGO-I/O-SYSTEM 750 Prozessabbild 45 750-494 3-Phasen-Leistungsmessklemme

5.4 Beschreibungen zum Prozessabbild

Die Busklemme liefert eine große Anzahl von Messwerten für ein dreiphasiges Versorgungsnetz. Die Messwerte sind in Kollektionen organisiert, die durch die Angabe der COL_ID selektiert werden können. Folgende Kollektionen stehen zur Verfügung:

COL_ID = 007 – DC-Messwerte Alle Messwerte, die bei der Gleichstrommessung von der Busklemme geliefert werden.

COL_ID = 009 – AC-Messwerte Alle Messwerte, die bei der Wechselstrommessung von der Busklemme geliefert werden.

COL_ID = 020 – Oberschwingungsan alyse L1 Alle Messwerte, die bei der Oberschwingungsanalyse auf Phase L1 von der Busklemme geliefert werden.

COL_ID = 021 – Oberschwingungsan alyse L2 Alle Messwerte, die bei der Oberschwingungsanalyse auf Phase L2 von der Busklemme geliefert werden.

COL_ID = 022 – Oberschwingungsan alyse L3 Alle Messwerte, die bei der Oberschwingungsanalyse auf Phase L3 von der Busklemme geliefert werden.

Innerhalb einer Kollektion werden die einzelnen Messwerte durch die Angabe einer MET_ID identifiziert. Im nächsten Kapitel „Messwertkollektionen“ finden Sie die Definition aller Kollektionen, der Messwerte mit den entsprechenden MET_IDs, Datentyp des Messwertes und Skalierungsfaktor im Prozessabbild.

Beispiel 1: COL_ID = 007, MET_ID = 004

Messwert: Gleichspannung L1 – N Datentyp im PA: UInt32 Skalierungsfaktor PA 750-494: 0,01V / LSB Skalierungsfaktor PA 750-494/000-001: 0,01V / LSB

Beispiel 2: COL_ID = 009, MET_ID = 003

Messwert: Effektivwert Strom L3 Datentyp im PA: UInt32 Skalierungsfaktor PA 750-494: 0,0001A / LSB Skalierungsfaktor PA 750-494/000-001: 0,0005A / LSB

Handbuch Version 1.0.2

46 Prozessabbild WAGO-I/O-SYSTEM 750

Byte

Ausgangsdaten

Eingangsdaten

0x00

0x01 (Statusabfrage)

0x01

0x00

0x07 (COL_ID)

0x07 (COL_ID_SEL)

0x01 (MET_ID_1)

0x01 (MET_ID_1_SEL)

0x02 (MET_ID_2)

0x02 (MET_ID_2_SEL)

0x03 (MET_ID_3)

0x03 (MET_ID_3_SEL)

0x04 (MET_ID_4)

0x04 (MET_ID_4_SEL)

---

Gleichstrom L1 [7:0]

Gleichstrom L1 [15:8]

Gleichstrom L1 [23:16]

Gleichstrom L1 [31:24]

Gleichstrom L2 [7:0]

Gleichstrom L2 [15:8]

Gleichstrom L2 [23:16]

Gleichstrom L2 [31:24]

Gleichstrom L3 [7:0]

Gleichstrom L3 [15:8]

Gleichstrom L3 [23:16]

Gleichstrom L3 [31:24]

Gleichspannung L1-N [7:0]

Gleichspannung L1-N [15:8]

Gleichspannung L1-N [23:16]

Gleichspannung L1-N [31:24]

750-494 3-Phasen-Leistungsmessklemme

Die Messwerte der Busklemme werden in Abhängigkeit von der gewählten Kollektion (COL_ID) und den selektierten Messwerten der Kollektion im Prozessabbild zur Verfügung gestellt.

Kollektionen DC- (007) und AC-Messwerte (009)

In den Ausgangsdaten der Busklemme werden die Kollektion und aus der Kollektion vier verschiedene Messwerte über die MET_IDs selektiert. Die entsprechenden Messwerte werden dann in den Eingangsdaten zur Verfügung gestellt. Danach können vier weitere MET_IDs ausgewählt werden und so weiter.

Beispiel 1:

---

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Prozessabbild 47

Byte

Ausgangsdaten

Eingangsdaten

0x00

0x44

0x02 (Statusabfrage)

0x02

0x00

0x40

0x09 (COL_ID)

0x09 (COL_ID_SEL)

0x06 (MET_ID_1)

0x06 (MET_ID_1_SEL)

0x03 (MET_ID_2)

0x03 (MET_ID_2_SEL)

0x4E (MET_ID_3)

0x4E (MET_ID_3_SEL)

0x17 (MET_ID_4)

0x17 (MET_ID_4_SEL)

---

Effektivwert Spannung L3-N [7:0]

Effektivwert Spannung L3-N [15:8]

Effektivwert Spannung L3-N [23:16]

Effektivwert Spannung L3-N [31:24]

Effektivwert Strom L3 [7:0]

Effektivwert Strom L3 [15:8]

Effektivwert Strom L3 [23:16]

Effektivwert Strom L3 [31:24]

Blindenergie L3 [7:0]

Blindenergie L3 [15:8]

Blindenergie L3 [23:16]

Blindenergie L3 [31:24]

cos phi L2 [7:0]

cos phi L2 [15:8]

cos phi L2 [23:16]

cos phi L2 [31:24]

750-494 3-Phasen-Leistungsmessklemme

Beispiel 2:

---

In den Beispielen wurde auch die Statusabfrage gesetzt. Im Beispiel 1 erfolgt die Statusabfrage für Phase L1. Im Statuswort (Byte 0) ist kein Bit gesetzt, es liegt keine Fehlermeldung vor.

Im Beispiel 2 erfolgt die Statusabfrage für Phase L3. Das Statuswort (Byte 0) steht auf 0x44, es ist ein Fehler an Phase L3 aufgetreten (ERROR, ERR_L3). Das Byte 2 steht auf 0x40, d.h. Überspannung an Phase L3, der programmierte Schwellwert wurde überschritten.

Handbuch Version 1.0.2

48 Prozessabbild WAGO-I/O-SYSTEM 750

Byte

Ausgangsdaten

Eingangsdaten

0x00

0x48

0x03 (Statusabfrage)

0x00

0x40

0x14 (COL_ID)

0x14 (COL_ID_SEL)

0x02 (MET_ID_1)

0x02 (MET_ID_1_SEL)

0x64 (MET_ID_2)

0x64 (MET_ID_2_SEL)

0x01 (MET_ID_3)

0x01 (MET_ID_3_SEL)

0x02 (MET_ID_4)

0x02 (MET_ID_4_SEL)

---

Messwertart Ueff - [7:0] = 0x02

Messwertart Ueff - [15:8] = 0x00

Messwertart Ueff - [23:16] = 0x00

Messwertart Ueff - [31:24] = 0x00

Ueff – Grundschwingung L1 [7:0]

Ueff – Grundschwingung L1 [15:8]

Ueff – Grundschwingung L1 [23:16]

Ueff – Grundschwingung L1 [31:24]

Ueff – 1. Oberschwingung L1 [7:0]

750-494 3-Phasen-Leistungsmessklemme

Kollektionen Oberschwingungsanalyse (020, 021, 022)

In den Ausgangsdaten der Busklemme wird die entsprechende Oberschwingungskollektion selektiert und die MET_IDs gesetzt. Die entsprechenden Messwerte werden dann in den Eingangsdaten zur Verfügung gestellt.

Bei den Kollektionen zur Oberschwingungsanalyse wird über die MET_ID_1 die Art des Messwertes selektiert. Es stehen folgende Messwertarten zur Verfügung:

MET_ID_1 = 001 : Effektivwert Strom der Grundschwingung oder Oberschwingung MET_ID_1 = 002 : Effektivwert Spannung der Grundschwingung oder Oberschwingung MET_ID_1 = 003 : Total Harmonic Distortion THD der Grundschwingung oder Harmonic Distortion HD der Oberschwingung des Stroms MET_ID_1 = 004 : Total Harmonic Distortion THD der Grundschwingung oder Harmonic Distortion HD der Oberschwingung der Spannung

Mit den MET_ID_2, MET_ID_3 und MET_ID_4 wird dann selektiert, von welcher Oberschwingung (MET_ID_x = 1 .. 40) oder der Grundschwingung (MET_ID_x = 100) die durch MET_ID_1 definierten Messwerte in den Eingangsdaten des Prozessabbildes zur Verfügung gestellt werden. Es werden also 3 Messwerte mit den Eingangsdaten geliefert.

Beispiel 1:

---

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Prozessabbild 49

Ueff – 1. Oberschwingung L1 [15:8]

Ueff – 1. Oberschwingung L1 [23:16]

Ueff – 1. Oberschwingung L1 [31:24]

Ueff – 2. Oberschwingung L1 [7:0]

Ueff – 2. Oberschwingung L1 [15:8]

Ueff – 2. Oberschwingung L1 [23:16]

Ueff – 2. Oberschwingung L1 [31:24]

Byte

Ausgangsdaten

Eingangsdaten

0x00

0x41

0x00 (Statusabfrage)

0x80

0x00

0x08

0x16 (COL_ID)

0x16 (COL_ID_SEL)

0x03 (MET_ID_1)

0x03 (MET_ID_1_SEL)

0x08 (MET_ID_2)

0x08 (MET_ID_2_SEL)

0x64 (MET_ID_3)

0x64 (MET_ID_3_SEL)

0x25 (MET_ID_4)

0x25 (MET_ID_4_SEL)

---

Messwertart Verzerrung Strom - [7:0] = 0x03

Messwertart Verzerrung Strom - [15:8] = 0x00

Messwertart Verzerrung Strom - [23:16] = 0x00

Messwertart Verzerrung Strom - [31:24] = 0x00

HD Strom – 8. Oberschwingung L3 [7:0]

HD Strom – 8. Oberschwingung L3 [15:8]

HD Strom – 8. Oberschwingung L3 [23:16]

HD Strom – 8. Oberschwingung L3 [31:24]

THD Strom – Grundschwingung L3 [7:0]

THD Strom – Grundschwingung L3 [15:8]

THD Strom – Grundschwingung L3 [23:16]

THD Strom – Grundschwingung L3 [31:24]

HD Strom – 37. Oberschwingung L3 [7:0]

HD Strom – 37. Oberschwingung L3 [15:8]

HD Strom – 37. Oberschwingung L3 [23:16]

HD Strom – 37. Oberschwingung L3 [31:24]

750-494 3-Phasen-Leistungsmessklemme

---

Beispiel 2:

---

In den Beispielen wurde auch die Statusabfrage gesetzt. Im Beispiel 1 erfolgt die Statusabfrage für die Busklemme. Das Statuswort (Byte 0) steht auf 0x48, es ist

Handbuch Version 1.0.2

50 Prozessabbild WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

ein Fehler an der Busklemme aufgetreten (ERROR, ERR_BK). Das Byte 2 steht auf 0x40, d.h. das Drehfeld ist nicht korrekt, Linkslauf.

Im Beispiel 2 erfolgt die Statusabfrage für Phase L1. Das Statuswort (Byte 0) steht auf 0x41, es ist ein Fehler an Phase L1 aufgetreten (ERROR, ERR_L1). Das Byte 2 steht auf 0x08, d.h. das Spannungssignal an Phase L1 ist außerhalb des von der Busklemme messbaren Bereiches und wurde begrenzt. Ferner steht das Byte 1 auf 0x80. Dies bedeutet, die Messwerte der Kollektion sind noch nicht stabil. Der Einschwingvorgang muss noch abgewartet werden, bis die Messwerte stabil sind.

5.4.1 Einschwingvorgang Messwerte

Um stabile Messwerte im Prozessabbild zu erhalten, müssen Einschwingvorgänge beachtet werden, wenn die Messwertkollektion gewechselt wird. Ob die Messwerte stabil sind, kann über das „WARN“ –Flag im Statuswort (Byte 1) geprüft werden. Sie finden diese Einschwingzeiten im folgenden Kapitel „Prozessabbild“ > „Messwertkollektionen“.

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Prozessabbild 51

Tabelle

750-494/

000-001

001

Gleichstrom L1

UInt32

0,0001A

0,0005A

003

Gleichstrom L3

UInt32

0,0001A

0,0005A

008

Leistung (Gleichstrom) L2

UInt32

0,01W

0,05W

750-494 3-Phasen-Leistungsmessklemme

5.5 Messwertkollektionen

5.5.1 Kollektion 007 – DC-Messwerte

Hinweis

Einschwingzeit abwarten!

Die selektierten Messwerte der Kollektion sind nach ca. 1400 ms stabil!

16: Messwerte der Kollektion 007 im Proz e ssabbild

MET_ID Messwert

Strom

002 Gleichstrom L2 UInt32 0,0001A

Spannung

004 Gleichspannung L1 - N UInt32 0,01V 005 Gleichspannung L2 - N UInt32 0,01V 006 Gleichspannung L3 - N UInt32 0,01V

Leistung

Datentyp

Skalierungsfaktor PA

750-494

0,0005A

Update

Rate PA

[ms]

0,01V 0,01V 0,01V

007 Leistung (Gleichstrom) L1 UInt32 0,01W

009 Leistung (Gleic hstrom) L3 UInt32 0,01W

5.5.2 Kollektion 009 – AC-Messwerte

Hinweis

Einschwingzeit abwarten!

Die selektierten Messwerte der Kollektion sind nach ca. 1400 ms stabil!

0,05W

Handbuch Version 1.0.2

52 Prozessabbild WAGO-I/O-SYSTEM 750

Tabelle

750-494/

000-001

Maximalwert Effektivwert Spannung L1 - N

Maximalwert Effektivwert Spannung L2 - N

Maximalwert Effektivwert Spannung L3 - N

Minimalwert Effektivwert Spannung L1 - N

Minimalwert Effektivwert Spannung L2 - N

Minimalwert Effektivwert Spannung L3 - N

340

Arithmetischer Mittelwert Spannung L1 - N

Arithmetischer Mittelwert Spannung L2 - N

Arithmetischer Mittelwert Spannung L3 - N

200

002

Effektivwert Strom L2

UInt32

0,0001A

0,0005A

Maximalwert Effektivwert Strom L1

Maximalwert Effektivwert Strom L2

Maximalwert Effektivwert Strom L3

Minimalwert Effektivwert Strom L1

Minimalwert Effektivwert Strom L2

Minimalwert Effektivwert Strom L3

Arithmetischer Mittelwert Strom L1

Arithmetischer Mittelwert Strom L2

750-494 3-Phasen-Leistungsmessklemme

17: Messwerte der Kollektion 009 im Proz essabbild

MET_ID Messwert

Spannung

Datentyp

Skalierungsfaktor PA

750-494

Update

Rate PA

[ms]

004 Effektivwert Spannung L1 - N UInt32 0,01V 005 Effektivwert Spannung L2 - N UInt32 0,01V 006 E ffektivwe rt Spann u ng L3 - N UInt32 0,01V

043

044

045

046

047

048 031 Effektivwert Spannung L1 - L2 UInt32 0,01V

032 Effektivwert Spannung L1 - L3 UInt32 0,01V 033 Effektivwert Spannung L2 - L3 UInt32 0,01V

049

050

051

UInt32 0,01V

0,01V 0,01V 0,01V

0,01V

0,01V 0,01V

0,01V

091 Spitzenwert Spannung L1 - N UInt32 0,01V 092 Spitzenwert Spannung L2 - N UInt32 0,01V 093 Spitzenwert Spannung L3 - N UInt32 0,01V

Strom

001 E ffektivwe rt Stro m L1 UInt32 0,0001A

003 E ffektivwe rt Stro m L3 UInt32 0,0001A 034

035

036

037

038

039

040

041

UInt32 0,0001A

0,01V 0,01V 0,01V

0,0005A

0,0005A 0,0005A

0,0005A

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Prozessabbild 53

Arithmetischer Mittelwert Strom L3

094

Spitzenwert Strom L1

UInt32

0,0001A

0,0005A

200

007

Wirkleist ung L1

Int32

0,01W

0,05W

009

Wirkleist ung L3

Int32

0,01W

0,05W

053

Maximalwert Wirkleistung L2

Int32

0,01W

0,05W

055

Minimalwert Wirkleistung L1

Int32

0,01W

0,05W

057

Minimalwert Wirkleistung L3

Int32

0,01W

0,05W

340

011

Blindleistung L2

Int32

0,01VAR

0,05VAR

340

013

Scheinlei stung L1

UInt32

0,01VA

0,05VA

015

Scheinlei stung L3

UInt32

0,01VA

0,05VA

Einstellung mit WAGO-

I/O-CHECK oder in

750-494 3-Phasen-Leistungsmessklemme

042

095 Spitze nwert Strom L2 UInt32 0,0001A 096 Spitze nwert Strom L3 UInt32 0,0001A

Leistung

008 W ir kle ist un g L2 Int32 0,01W

052 Maximalwert Wirkleistung L1 Int32 0,01W

054 Maximalwert Wirkleistung L3 Int32 0,01W

056 Mini malwert Wirkleistung L2 Int32 0,01W

010 Blind leistun g L1 Int32 0,01VAR 0,05VAR

012 Blind leistun g L3 Int32 0,01VAR 0,05VAR

UInt32 0,0001A

0,0005A

0,0005A 0,0005A

0,05W

014 Scheinle istung L2 UInt32 0,01VA

Energie

064 W ir kene r gie L1 Int32

065 W ir kene r gie L2 Int32

066 W ir kene r gie L3 Int32

067 Wirkenergie Bezug L1 UInt32

068 Wirkenergie Bezug L2 UInt32

069 Wirkenergie Bezug L3 UInt32

070 W ir kene r gie Li e ferung L1 UInt32

0,05VA

I/O-CHECK oder in

400

Handbuch Version 1.0.2

071 W ir kene r gie Li e ferung L2 UInt32

072 W ir kene r gie Li e ferung L3 UInt32

073 W ir kene r gie ge sa mt Int32

I/O-CHECK oder in

400

54 Prozessabbild WAGO-I/O-SYSTEM 750

Einstellung mit WAGO-

750-494 3-Phasen-Leistungsmessklemme

074 Wirkenergie Bezug gesamt UInt32

075 Wirkenergie Lieferung gesamt UInt32

076 B lind e ner gie L1 Int32

077 B lind e ner gie L2 Int32

078 B lind e ner gie L3 Int32

079 Blindenergie induktiv L1 UInt32

080 Blindenergie induktiv L2 UInt32

081 Blindenergie induktiv L3 UInt32

082 Blindenergie kapazitiv L1 UInt32

I/O-CHECK oder in

400

083 Blindenergie kapazitiv L2 UInt32

084 Blindenergie kapazitiv L3 UInt32

085 B lind e ner gie ges a mt Int32

086 Blindenergie induktiv gesa mt UInt32

087 Blindenergie kapazitiv gesamt UInt32

088 Scheinenergie L1 UInt32

089 Scheinenergie L2 UInt32

090 Scheinenergie L3 UInt32

I/O-CHECK oder in

400

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Prozessabbild 55

280

018

Netzfrequenz L3

UInt32

0,001Hz

280

059

Maximale Netzfrequenz L2

UInt32

0,001Hz

280

063

Minimale Netzfrequenz L3

UInt32

0,001Hz

280

340

025

Leistungsfaktor PF L1

Int32

0,01

280

027

Leistungsfaktor PF L3

Int32

0,01

280

Tabelle

750-494/

000-001

750-494 3-Phasen-Leistungsmessklemme

Grundfrequenz

016 Netzfrequenz L1 UInt32 0,001Hz 0,001Hz 017 Netzfreque nz L2 UInt32 0,001Hz 0,001Hz

058 Maximale Netzfrequenz L1 UInt32 0,001Hz 0,001Hz

060 Maximale Netzfrequenz L3 UInt32 0,001Hz 0,001Hz 061 Minimale Netzfrequenz L1 UInt32 0,001Hz 0,001Hz 062 Minimale Netzfrequenz L2 UInt32 0,001Hz 0,001Hz

Phasenwinkel phi

019 Phasenwinke l phi L1 UInt32 0,01 Grad 340 020 Phasenwinke l phi L2 UInt32 0,01 Grad 340 021 Phasenwinke l phi L3 UInt32 0,01 Grad 340

Leistungsfaktor

022 cos phi L1 Int32 0,01 023 cos phi L2 Int32 0,01 024 cos phi L3 Int32 0,01

026 Leistungsfaktor PF L2 Int32 0,01

028 Leistungsfaktor LF L1 Int32 0,01 029 Leistungsfaktor LF L2 Int32 0,01 030 Leistungsfaktor LF L3 Int32 0,01

*Abhängig von der Konfiguration des Betrachtungs-Intervalls.

5.5.3 Kollektion 020 – Oberschw ingungsanalyse L1

Hinweis

Einschwingzeit abwarten!

Die selektierten Messwerte der Kollektion sind nach ca. 1100 ms stabil! Wird die zu analysierende Oberschwingung (1 … 40) gewechselt, muss für die Messwerte der neu selektierten Oberschwingung eine Einschwingzeit von 1100 ms beachtet werden!

0,01 0,01 0,01

0,01

0,01 0,01 0,01

Handbuch Version 1.0.2

18: Messwerte der Kollektion 020 im Proz e ssabbild

Definition der Art des Messwertes:

MET_ID Messwert

Effektivwert Strom

001 Strom L1 UInt32 0,0001A

Datentyp

Skalierungsfaktor PA

750-494

Update

Rate PA

[ms]

0,0005A 260

56 Prozessabbild WAGO-I/O-SYSTEM 750

Definition, über welc he MET_ID die Grundschw i ngung oder die Oberschw ingungen selektiert werden können:

750-494/

000-001

100

Grundschwi n gu ngs a nte il L1

abhängig von ge wä hl ter Mes s gr ö ß e

260

Oberschwingungsanteil L1,

1. … 40. Oberschwingung

Tabelle

750-494/

000-001

002

Spannung L2

UInt32

0,01V

260

750-494 3-Phasen-Leistungsmessklemme

Effektivwert Spannung

002 Sp ann u ng L1 UInt32 0,01V

Verzerrung Strom

003 Strom L1 UInt32 0,01%

Verzerrung Spannung

004 Sp ann u ng L1 UInt32 0,01%

Skalierungsfaktor PA

750-494

MET_ID Messwert

Grundschwingungsanteil

Anteil Oberschwingunge n

1 … 40

Datentyp

abhängig von ge wä hl ter Mes s gr ö ß e 260

5.5.4 Kollektion 021 – Oberschwingungsanalyse L2

0,01V 260

0,01% 260

Update

Rate PA

[ms]

Hinweis

Einschwingzeit abwarten!

19: Messwerte der Kollektion 021 im Proz e ssabbild

Definition der Art des Messwertes:

MET_ID Messwert

Effektivwert Strom

001 Strom L2 UInt32 0,0001A

Effektivwert Spannung

Verzerrung Strom

003 Strom L2 UInt32 0,01%

Verzerrung Spannung

Datentyp

Skalierungsfaktor PA

750-494

0,0005A

0,01%

Update

Rate PA

[ms]

260

004 Sp ann u ng L2 UInt32 0,01%

Handbuch Version 1.0.2

0,01%

260

WAGO-I/O-SYSTEM 750 Prozessabbild 57

Definition, über welc he MET_ID die Grundschwingung oder die Oberschwingungen selektiert werden können:

750-494/

000-001

Oberschwingungsanteil L2,

1. … 40. Oberschwingung

Tabelle

750-494/

000-001

003

Strom L3

UInt32

0,01%

260

Definition, über welc he MET_ID die Grundschw i ngung oder die Oberschw ingungen selektiert werden können:

750-494/

000-001

Oberschwingungsanteil L3,

1. … 40. Oberschwingung

750-494 3-Phasen-Leistungsmessklemme

MET_ID Messwert

Grundschwingungsanteil

100 Gr und sc h wi n gun gsanteil L2 abhängig von gewählter Messgröße 260

Anteil Oberschwingunge n

1 … 40

Datentyp

abhängig von ge wä hl ter Mes s gr ö ß e 260

Skalierungsfaktor PA

750-494

5.5.5 Kollektion 022 – Oberschw ingungsanalyse L3

Hinweis

Einschwingzeit abwarten!

20: Messwerte der Kollektion 022 im Prozessabbild

Definition der Art des Messwertes:

Skalierungsfaktor PA 750-494

MET_ID Messwert

Datentyp

Update

Rate PA

[ms]

Update

Rate PA

[ms]

Effektivwert Strom

001 Strom L3 UInt32 0,0001A

Effektivwert Spannung

002 Sp ann u ng L3 UInt32 0,01V

Verzerrung Strom

Verzerrung Spannung

004 Sp ann u ng L3 UInt32 0,01%

MET_ID Messwert

Grundschwingungsanteil

100 Gr und sc h wi n gun gsanteil L3 abhängig von gewählter Mes s gr ö ße 260

Anteil Oberschwingunge n

1 …40

Datentyp

abhängig von ge wä hl ter Mes s gr ö ß e 260

Skalierungsfaktor PA 750-494

0,0005A 260

0,01V 260

0,01% 260

Update

Rate PA

[ms]

Handbuch Version 1.0.2

58 Prozessabbild WAGO-I/O-SYSTEM 750

Spannung

750-494

750-494/000-001

Prozesswert

0x000007D0 (2000)

0x00003D76 (15734)

Skalierungsfaktor PA

0,01V

Formel

Messwert = Prozesswert x Skalierungsfaktor PA

Messwert Spannung

20,00 V

157,34 V

Frequenz

750-494

750-494/000-001

Prozesswert

0x0000C3B8 (50104)

0x0000EB9C (60316)

Skalierungsfaktor PA

0,001Hz

Formel

Messwert = Prozesswert x Skalierungsfaktor PA

Messwert Frequenz

50,10 Hz

60,32 Hz

phi

750-494

750-494/000-001

Prozesswert

0x 00004E3 (1251)

0x0000226E (8814)

Skalierungsfaktor PA

0,01 Grad

Formel

Messwert = Prozesswert x Skalierungsfaktor PA

Messwert cos phi

12,51 Grad

88,14 Grad

cos phi

750-494

750-494/000-001

Prozesswert

0x FFFFFFB2 (-78)

0x00000059 (89)

Skalierungsfaktor PA

0,01

Formel

Messwert = Prozesswert x Skalierungsfaktor PA

Messwert cos phi

-0,78

0,89

750-494 3-Phasen-Leistungsmessklemme

5.6 Beispiele für die Berechnung der Messwerte aus den Prozesswerten

Das Format der Messwerte mit Vorzeichen (Int32) ist das Zweierkomplement. Für die Berechnung der Messwerte aus den Prozesswerten gilt generell folgende Formel: Messwert = Prozesswert x Skalierungsfaktor PA

Der Skalierungsfaktor ist im Kapitel „Messwertkollektionen“ für jeden Messwert definiert. Anbei Beispiele für die Berechnung:

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Prozessabbild 59

• 750-494 (1A):

SWV = 1:45,

D-SWV = 45

=> Register 39, 40, 41

• 750-494/000-001 (5A):

SWV = 1:40,

D-SWV = 40

=> Register 39, 40, 41

750-494 3-Phasen-Leistungsmessklemme

Strom

Bei der Berechnung stromabhängiger Größen muss bei Einsatz eines Stromwandlers das Stromwandlerverhältnis (SWV) berücksichtigt werden.

Information

Beispielsweise sind Übersetzungsverhältnisse von 45:1 A (750-494) oder 200:5 A (750-494/000-001) möglich. Damit ergeben sich die entsprechenden Stromwandlerverhältnisse (SWV) zu 1:45 und 1:40.

Die Busklemme bietet die Möglichkeit, eine Anwenderskalierung einzustellen, entweder mit WAGO-I/O-CHECK oder über Register 32, Bit 12, 13, 14. Ist das entsprechende Bit auf 0 gesetzt, ist die Anwenderskalierung aus und das Übersetzungsverhältnis des Stroms ist 1:1. Ist das Bit auf 1 gesetzt, ist die Anwenderskalierung aktiviert und das Übersetzungsverhältnis des eingesetzten Stromwandlers wird bereits in der Busklemme berücksichtigt. Bei Einsatz eines Stromwandlers sollte die Anwenderskalierung immer eingeschaltet werden und das SWV in der Busklemme eingestellt werden. Dies vermeidet unnötige Berechnungen außerhalb der Busklemme. Aufgrund der 32 Bit Prozesswerte im PA können auch große Messwerte problemlos dargestellt werden.

Stromwandler

Stromwandler sind in unterschiedlichen Ausführungen am Markt verfügbar. Primärseitig werden Ströme von 20 A, 25 A, 30 A, 35 A, 40 A, 45 A, 50 A, 75 A, 100 A … 5000 A unterstützt, auf der Sekundärseite 1 A oder 5 A.

Information

Unterschied zur 750-493, 750-493/000-001

Bei der 750-493, 750-493/000-001 sind die Prozesswerte im PA auf 16 Bit beschränkt. Deshalb war es erforderlich, bei großen SWV Werten die Berechnung des Sekundärstromes zum Teil außerhalb der Busklemme durchzuführen.

Das Übersetzungsverhältnis wird entweder mit WAGO-I/O-CHECK oder in den Registern 39, 40, 41 eingestellt. Dabei wird der Divisor des SWV (D-SWV) in den Registern eingestellt, also entsprechend den obigen Beispielen:

Damit ergeben sich für die stromabhängigen Größen im Prozessabbild PA folgende Einstellmöglichkeiten und Berechnungen für die Messwerte:

Handbuch Version 1.0.2

60 Prozessabbild WAGO-I/O-SYSTEM 750

Strom

750-494

750-494/000-001

0 0 Register 39 … 41 (D-SWV)

0x0001 (1)

0x0001 (1) Prozesswert

0x000010A9 (4250)

0x00002062 (8290)

Skalierungsfaktor PA

0,0001A

0,0005A

Formel

Messwert = Prozesswert x Skalierungsfaktor PA

Messwert Strom

0,425 A

4,145 A

Wirkleistung

750-494

750-494/000-001

0 0 Register 39 … 41 (D-SWV)

0x0001 (1)

0x0001 (1) Prozesswert

0x00002639 (9785)

0xFFFFC618 (-14824)

Skalierungsfaktor PA

0,01W

0,05W

Formel

Messwert = Prozesswert x Skalierungsfaktor PA

Messwert Leistung

97,85 W

-741,20 W

Wirkenergie

750-494

750-494/000-001

0 0 Register 39 … 41 (D-SWV)

0x0001 (1)

0x0001 (1) Register 35*

1 3 Prozesswert

0x000022ED (8941)

0x00001126 (4390)

Skalierungsfaktor PA

0,01Wh

5Wh

Formel

Messwert = Prozesswert x Skalierungsfaktor PA

Messwert Energie

89,41 Wh

21950 Wh

Strom

750-494

750-494/000-001

1 1 Register 39 … 41 (D-SWV)

0x002D (45)

0x0028 (40) Prozesswert

0x0005E250 (385616)

0x0003C9D1 (248273)

Skalierungsfaktor PA

0,0001A

0,0005A

Formel

Messwert = Prozesswert x Skalierungsfaktor PA

Messwert Strom

38,562 A

124,137 A

750-494 3-Phasen-Leistungsmessklemme

A. Anwenderskalierung AUS, Messung ohne Stromwandler

* Register 35: Einstellung im Register definiert den S kalierungsfaktor P A für Energiewerte

B. Anwenderskalierung AN, Messung mit Stromwandler

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Prozessabbild 61

Wirkleistung

750-494

750-494/000-001

1 1 Register 39 … 41 (D-SWV)

0x002D (45)

0x0028 (40) Prozesswert

0x000049B5 (18869)

0x0001C3F8 (115704)

Skalierungsfaktor PA

0,01W

0,05W

Formel

Messwert = Prozesswert x Skalierungsfaktor PA

Messwert Leistung

188,69 W

5785,20 W

Wirkenergie

750-494

750-494/000-001

1 1 Register 39 … 41 (D-SWV)

0x002D (45)

0x0028 (40) Register 35*

2 4 Prozesswert

0x00000D86 (3462)

0x00002CA3 (11427)

Skalierungsfaktor PA

0,1Wh

50Wh

Formel

Messwert = Prozesswert x Skalierungsfaktor PA

Messwert Energie

346,2 Wh

571350 Wh

750-494 3-Phasen-Leistungsmessklemme

* Register 35: Einstellung im Register definiert den S kalierungsfaktor P A für Energiewerte

Pos: 71 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 21808 @ @ 1

Handbuch Version 1.0.2

62 Montieren WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Pos: 72 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Montiere n - Demonti eren/Monti eren - Übers c hrift 1 @ 3\mod_1225446744750_6.docx @ 24898 @ 1 @ 1

6 Montieren

Pos: 73.1 /Serie 750 (WAGO-I/O-SYSTEM)/M ontieren/D emontiere n/Montag er ei henfolge @ 3\ mod_1231770210031_6.docx @ 25991 @ 2 @ 1

6.1 Montagereihenfolge

Feldbuskoppler/-controller und Busklemmen des WAGO-I/O-SYSTEMs 750/753 werden direkt auf eine Tragschiene gemäß EN 50022 (TS 35)

aufgerastet. Die sichere Positionierung und Verbindung erfolgt über ein Nut- und Feder-

System. Eine automatische Verriegelung garantiert den sicheren Halt auf der Tragschiene.

Beginnend mit dem Feldbuskoppler/-controller werden die Busklemmen entsprechend der Projektierung aneinandergereiht. Fehler bei der Projektierung des Knotens bezüglich der Potentialgruppen (Verbindungen über die Leistungskontakte) werden erkannt, da Busklemmen mit Leistungskontakten (Messerkontakte) nicht an Busklemmen angereiht werden können, die weniger Leistungskontakte besitzen.

Pos: 73.2 /Serie 750 (WAGO-I/O-SYSTEM)/Wi c htige Erläut erungen/ Si c h er h ei t s- und sonsti ge Hinwei se/Vorsic ht/Vorsic ht: Verletz ungsgefa hr durch s charfkanti ge Messer kontakte! @ 6\mod_1256193279401_6.d ocx @ 43412 @ @ 1

VORSICHT

Verletzungsgefahr durch scharfkantige Messerkontakte!

Da die Messerkontakte sehr scharfkantig sind, besteht bei unvorsichtiger Hantierung mit den Busklemmen Verletzungsgefahr.

Pos: 73.3 /Serie 750 (WAGO-I/O-SYSTEM)/Wi c htige Erläut erungen/ Si c h er h ei t s- und sonstige Hinwei se/Achtung/Achtung: Busklemmen nur in vorgesehener Reihe nfolge stecken! @ 6\mod_1256194177073_6.docx @ 43427 @ @ 1

ACHTUNG

Busklemmen nur in vorgesehener Reihenfolge stecken!

Alle Busklemmen verfügen an der rechten Seite über Nuten zur Aufnahme von Messerkontakten. Bei einigen Busklemmen sind die Nuten oben verschlossen. Andere Busklemmen, die an dieser Stelle linksseitig über einen Messerkontakt verfügen, können dann nicht von oben angesteckt werden. Diese mechanische Kodierung hilft dabei, Projektierungsfehler zu vermeiden, die zur Zerstörung der Komponenten führen können. Stecken Sie Busklemmen daher ausschließlich von rechts und von oben.

Pos: 73.4 /Serie 750 (WAGO-I/O-SYSTEM)/Wi c htige Erläut erungen/ Si c h er h ei t s- und sonstige Hinweise/Hinweis/Hinweis: Busabschluss nicht vergess en! @ 6\mod_1256194225557_6.docx @ 43430 @ @ 1

Hinweis

Busabschluss nicht vergessen!

Stecken Sie immer eine Busendklemme 750-600 an das Ende des Feldbusknotens! Die Busendklemme muss in allen Feldbusknoten mit Feldbuskopplern/-controllern des WAGO-I/O-SYSTEMs 750 eingesetzt werden, um eine ordnungsgemäße Datenübertragung zu garantieren!

Pos: 73.5 /Dokumentation allgemein/Gliederungs elemente /---Seitenwec hsel--- @ 3\mod_1221108045078_0. docx @ 21808 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Montieren 63 750-494 3-Phasen-Leistungsmessklemme

Pos: 73.6 /Serie 750 (WAGO-I/O-SYSTEM)/M ontieren/D emontiere n/Geräte einfügen u nd entfer nen - Übersc hrift 2 @ 3 \mod_1231768483250_6.docx @ 25948 @ 2 @ 1

6.2 Geräte einfügen und entfernen

Pos: 73.7 /Al le Seri en (Allgemei ne Modul e)/Wichtig e Erläuter ungen/Sic herheits- u nd sonsti ge Hinweis e/Achtung /Achtung: Arbeiten a n Geräten nur span nungsfrei d urchführ en! @ 6\mod_1256193963573_6.docx @ 43424 @ @ 1

ACHTUNG

Arbeiten an Geräten nur spannungsfrei durchführen!

Arbeiten unter Spannung können zu Schäden an den Geräten führen. Schalten Sie daher die Spannungsversorgung ab, bevor Sie an den Geräten arbeiten.

Pos: 73.8 /Serie 750 (WAGO-I/O-SYSTEM)/M on tieren/De montieren/ Busklemm e ei n f üg en @ 3\mod_1231769726703_6.docx @ 25987 @ 3 @ 1

6.2.1 Busklemme einfügen

1. Positionieren Sie die Busklemme so, dass Nut und Feder zum

Feldbuskoppler/-controller oder zur vorhergehenden und gegebenenfalls zur nachfolgenden Busklemme verbunden sind.

Abbildung 10: Busklemme einsetzen (Beispiel)

2. Drücken Sie die Busklemme in den Verband, bis die Busklemme auf der

Tragschiene einrastet.

Abbildung 11: Busklemme einrasten (Beispiel)

Mit dem Einrasten der Busklemme sind die elektrischen Verbindungen der Datenkontakte und (soweit vorhanden) der Leistungskontakte zum Feldbuskoppler/-controller oder zur vorhergehenden und gegebenenfalls zur nachfolgenden Busklemme hergestellt.

Pos: 73.9 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.docx @ 21808 @ @ 1

Handbuch Version 1.0.2

64 Montieren WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Pos: 73.10 / Serie 750 ( WAGO-I/O-SY STEM)/Mo nti eren/De mo nti eren/Bus kl emme entfer nen @ 4\mod_1239169375203_6.do cx @ 30333 @ 3 @ 1

6.2.2 Busklemme entfernen

1. Ziehen Sie die Busklemme an der Entriegelungslasche aus dem Verband.

Abbildung 12: Busklemme lösen (Beispiel)

Mit dem Herausziehen der Busklemme sind die elektrischen Verbindungen der Datenkontakte bzw. Leistungskontakte wieder getrennt.

Pos: 74 /Dokum e nt ation allge mei n/Glieder ungselem e nt e /---Sei tenwechs el--- @ 3\mod_1221108045078_0 .docx @ 21808 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Geräte anschließen 65 750-494 3-Phasen-Leistungsmessklemme

Pos: 75 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Anschließ en/Gerät e anschlie ßen - Übers chrift 1 @ 3\mod_1234172889468_6.docx @ 27458 @ 1 @ 1

7 Geräte anschließen

Pos: 76 /Ser ie 750 ( WAGO-I/O-SYST EM)/Anschl ießen/L eiter an C AGE CLAMP anschließ en - Überschr ift 2 un d Text @ 3\ mod_1225448660171_6.docx @ 24926 @ 2 @ 1

7.1 Leiter an CAGE CLAMP® anschließen

CAGE CLAMP®-Anschlüsse von WAGO sind für ein-, mehr- oder feindrähtige Leiter ausgelegt.

Hinweis

Nur einen Leiter pro CAGE CLAMP® anschließen!

Sie dürfen an jedem CAGE CLAMP®-Anschluss nur einen Leiter anschließen. Mehrere einzelne Leiter an einem Anschluss sind nicht zulässig.

Müssen mehrere Leiter auf einen Anschluss gelegt werden, verbinden Sie diese in einer vorgelagerten Verdrahtung, z. B. mit WAGO-Durchgangsklemmen.

Ausnahme:

Sollte es unvermeidbar sein, zwei mehr- oder feindrähtige Leiter an einem C AGE CLAMP®-Anschluss anzuschließen, müssen Sie eine gemeinsame Aderendhülse verwenden. Folgende Aderendhülsen sind einsetzbar: Länge 8 mm Nennquerschnitt

1 mm² für zwei mehr- oder feindrähtige Leiter

max.

mit je 0,5 mm² WAGO-Produkt 216-103 oder Produkte mit gleichen Eigenschaften.

1. Zum Öffnen der CAGE CLAMP® führen Sie das Betätigungswerkzeug in

die Öffnung oberhalb des Anschlusses ein.

2. Führen Sie den Leiter in die entsprechende Anschlussöffnung ein.

3. Zum Schließen der CAGE CLAMP® entfernen Sie das

Betätigungswerkzeug wieder. Der Leiter ist festgeklemmt.

Pos: 77 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 21808 @ @ 1

Handbuch Version 1.0.2

Abbildung 13: Leiter an CAGE CLAMP

anschließen

66 Geräte anschließen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Pos: 78 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Spannung smessung - Ü berschrif t 2 @ 13\mod_1346248367139_6.docx @ 102096 @ 2 @ 1

7.2 Spannungsmessung

Pos: 79 /Ser ie 750 ( WAGO-I/O-SYST EM)/Anschl ießen/An schlussb eispiele/A nalogeing angsklem men/Spannu ngsmessu ng 750-049 3, -0494 @ 16\mod_1372770254968_6.docx @ 125342 @ @ 1

Zur Spannungsmessung des Versorgungsnetzes verbinden Sie die 4 Leiter mit den Anschlussklemmen L1, L2, L3 und N.

Abbildung 14: Spannungsmessung

Pos: 80 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Geräte anschließen 67 750-494 3-Phasen-Leistungsmessklemme

Pos: 81 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Strommes sung - Über schrift 2 @ 13\mod_1346248472189_6.docx @ 102100 @ 2 @ 1

7.3 Strommessung

Pos: 82 /Ser ie 750 ( WAGO-I/O-SYST EM)/Anschl ießen/An schlussb eispiele/A nalogeing angsklem men/Strommessung 750-0494 @ 16\mod_1372769492854_6.docx @ 125334 @ 3344443 @ 1

7.3.1 Strommessung an einem Motor

Für die Messung der Ströme eines dreiphasigen Verbrauchers schließen Sie diesen über Stromwandler an die Anschlussklemmen IL1, IL2, IL3 und IN an.

GEFAHR

Anschluss N erden, falls nicht mit Neutralleiter verbunden!

Wenn Sie den Anschluss N nicht mit dem Neutralleiter Ihres Versorgungsnetzes verbinden (z.B. bei Verwendung der Busklemme zur reinen Strommessung), müssen Sie N erden, damit im Fehlerfall eines Stromwandlers gefährliche Überspannungen vermieden werden!

Abbildung 15: Strommessung an einem Motor

Handbuch Version 1.0.2

68 Geräte anschließen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

7.3.2 Stromwandler

Falls größere Ströme als 1 A bzw. 5 A gemessen werden sollen, müssen externe Stromwandler eingesetzt werden. Grundsätzlich ist die Auswahl der Stromwandler nicht kritisch. Der Innenwiderstand im Strompfad der Busklemme ist so klein, dass er bei der Betrachtung der gesamten Widerstände der Stromschleife vernachlässigt werden kann. Die Wandler müssen einen Sekundär-Nennstrom von 1 A bzw. 5 A liefern können. Der Primär-Nennstrom Ipn muss mindestens so groß sein wie die zu messenden Ströme. Die übliche zulässige Überlastung von 1,2 x Ipn ist für die Busklemme unproblematisch, kann aber zu geringen Mess-Ungenauigkeiten führen.

ACHTUNG

Nicht im Leerlauf betreiben!

Beachten Sie, dass die Stromwandler vieler Hersteller nicht im Leerlauf betrieben werden dürfen! Schließen Sie die Busklemme an die Sekundärwicklungen der Stromwandler an, bevor Sie die Stromwandler in Betrieb nehmen!

7.3.2.1 Genauigkeit

Beachten Sie, dass die Gesamtgenauigkeit des Aufbaues aus Busklemme und Stromwandlern wesentlich von der Genauigkeitsklasse der Wandler abhängt.

Hinweis

Keine Stromwandler der Klasse 0,5 für Verrechnungen verwenden!

Die Anordnung mit einem Stromwandler der Klasse 0,5 ist nicht zulassungsund beglaubigungsfähig für Verrechnungen, da die Busklemme kein zugelassener Verrechnungszähler im Sinne der Norm für Elektrizitätszähler (DIN 43 856) ist.

7.3.2.2 Stromarten

Die Busklemme kann beliebige Stromformen mit Oberschwingungsanteilen bis zu einer Frequenz von 3,3 kHz messen. Da derartige Ströme häufig durch Wechselrichter erzeugt werden und Frequenzen von weniger als 50 Hz oder sogar einen DC-Anteil enthalten können, sollte in diesen Anwendungen ein elektronischer Stromwandler eingesetzt werden.

7.3.2.3 Überstrombegrenzungsfaktor FS

Der Überstrombegrenzungsfaktor FS eines Stromwandlers gibt an, bei welchem Vielfachen des primären Nennstroms der Stromwandler in die Sättigung geht, um die angeschlossenen Messgeräte zu schützen. FS darf max. 10 sein bei der 1 AVariante bzw. max. 5 bei der 5 A-Variante.

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Geräte anschließen 69 750-494 3-Phasen-Leistungsmessklemme

ACHTUNG

1 A bzw. 5 A Eingangsstrom nicht überschreiten!

7.3.2.4 Schutz vor gefährlichen Berührungsspannungen

Im bestimmungsgemäßen Betrieb der Busklemme mit entsprechenden Stromwandlern kommt es zu keinen gefährlichen Spannungen. Die Sekundärspannung liegt im Bereich von einigen Volt. Folgende Fehlerfälle können jedoch zu hohen Spannungen führen:

• Offener Strompfad eines oder mehrerer Wandler

• Durchtrennter Nullleiter auf der Seite der Spannungsmessung der

Busklemme

• Allgemeine Isolationsfehler

GEFAHR

Berührungsschutz vorsehen!

Führen Sie die gesamte Verdrahtung des Messaufbaus berührungsgeschützt aus und versehen Sie den Aufbau mit den entsprechenden Warnhinweisen!

Die Busklemme lässt eine maximale Spannung von 480 V für normale Betriebsbedingungen zu. Die Spannungen an den Spannungseingängen dürfen 480 V nicht überschreiten! Verwenden Sie für höhere Spannungen eine Zwischenwandlerstufe! Diese darf aber keine Phasenverschiebung erzeugen (Yy0)!

Die Busklemme ist auf der Seite der Spannungsmessung mit einer Schutzimpedanz von 1072 kΩ ausgestattet. Wenn der Nullleiter nicht angeschlossen ist und nur ein Anschluss auf der Seite der Spannungsmessung unter Spannung steht, ergibt sich in einem 3-Phasen-Netz mit einer Außenleiterspannung von 400 VAC eine Spannung von 230 VAC gegen Erde. Diese ist mit einem Multimeter mit 10 MΩ Innenwiderstand auch auf der Seite der Strommessung zu messen, was keinen Isolationsfehler darstellt.

7.3.3 Zusätzliche Messgeräte im Strompfad

Beachten Sie, dass sich durch das Hinzufügen zusätzlicher Messgeräte (z. B. Amperemeter) in den Strompfad die Gesamtscheinleistung deutlich erhöhen kann. Außerdem muss der Anschluss IN der Busklemme einen Sternpunkt für die drei Sekundärwicklungen darstellen. Zusätzliche Messgeräte müssen deshalb potentialfrei sein und entsprechend verdrahtet werden.

Pos: 83 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

70 Geräte anschließen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Pos: 84 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Leistung smessung - Überschri ft 2 @ 13 \ mod_1346327054898_6.docx @ 102148 @ 2 @ 1

7.4 Leistungsmessung

Pos: 85 /Ser ie 750 ( WAGO-I/O-SYST EM )/Anschli eßen/Ans chl ussbeis pi ele/Anal og ei ngangskl e m me n/ Leistungs messung 75 0-0493, -0494 @ 16\mod_1372770633216_6.docx @ 125346 @ 33 @ 1

7.4.1 Leistungsmessung an einer Maschine

Zur Leistungsmessung werden alle 8 Anschlussklemmen belegt. Siehe Abbildung.

ACHTUNG

Strom- und Spannungsanschlüsse nicht verwechseln!

Achten Sie beim Anschluss darauf, Strom- und Spannungspfad nicht zu verwechseln, da der direkte Anschluss der Netzspannungen an die niederohmigen Stromanschlüsse IL1 … IL3 die Busklemme zerstören würde!

Abbildung 16: Leistungsmessun g an einer Mas chine

Hinweis

Negative Leistungswerte!

Falls Sie negative Leistungswerte messen, überprüfen Sie, ob Sie den entsprechenden Stromwandlerpfad richtig herum angeschlossen haben!

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Geräte anschließen 71 750-494 3-Phasen-Leistungsmessklemme

7.4.2 Leistungsmessung an 2 Mot ore n, die von einem Frequenzumrichter gesteuert werden

Das Beispiel zeigt die Leistungsmessung an 2 Drehstrommotoren, die von einem Frequenzumrichter (Wechselstromumrichter) gesteuert werden, z. B. an einer Förderanlage. Jeder Motor wird von einer 3-Phasen-Leistungsmessklemme überwacht.

Abbildung 17: Leistungsmessung an 2 Motoren, die von einem Frequenzumrichter gesteuert werden

Die galvanische Trennung des vor den Spannungspfad der Busklemmen geschalteten 3-Phasen-Transformators (Yy0) ermöglicht die Messung hinter dem Frequenzumrichter.

GEFAHR

Hinweis

Die Anschlussklemmen N erden!

Aufgrund der galvanischen Trennung durch den 3-Phasen-Transformator müssen Sie die Anschlussklemmen N der Busklemmen erden, damit im Fehlerfall eines Stromwandlers gefährliche Überspannungen vermieden werden!

Übersetzungsverhältnis von 1:1 !

Der 3-Phasen-Transformator sollte ein Übersetzungsverhältnis von 1:1 haben und darf keine Phasenverschiebung im Versorgungsnetz verursachen (Yy0)!

Handbuch Version 1.0.2

72 Geräte anschließen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Da hochfrequente Anteile auf die Motoren nur wenig Einfluss haben, sind die durch den 3-Phasen-Transformator bedingten Verzerrungen bei der Übertragung der durch den Frequenzumrichter erzeugten Oberschwingungen ohne große Auswirkung auf die praktische Messung.

Durch die Verwendung von je einer Busklemme pro Motor wird die Aufteilung der Leistung sehr gut abgebildet. Eine überhöhte Stromaufnahme eines einzelnen Motors kann rechtzeitig erkannt werden.

Die Messung von Gleichspannung/Gleichstrom (z. B. Halteströme von Synchronmotoren) ist auf diese Art nicht möglich! Erst ab einer Frequenz oberhalb von 5 Hz erhält man praktische Ergebnisse, je nach verwendetem 3Phasen-Transformator und Stromwandlern.

Pos: 86 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 73 750-494 3-Phasen-Leistungsmessklemme

Pos: 87 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Inbetrieb nehmen - K onfigurier en - Paramet r i eren/In Betr i eb nehmen - Überschri ft 1 @ 4\ mod_1240901452750_6.docx @ 31568 @ 1 @ 1

8 In Betrieb nehmen

Pos: 88 /Ser ie 750 ( WAGO-I/O-SYST EM )/In Betri e b ne h men/Para m etr i er en mit WAGO- I/O-CHECK/P ar a metrieren mi t W AG O-I/O-CHECK 750-0494 @ 15 \mod_1367496874664_6.docx @ 118339 @ 233333 @ 1

Die im Busknoten eingerastete und für die Messung verdrahtete Busklemme kann nun mit der Windows-Software WAGO-I/O-CHECK in Betrieb genommen werden. Dazu wird der Feldbuskoppler/-controller des Knotens z. B. mit dem WAGO-USB-Kommunikationskabel am USB-Eingang eines PC angeschlossen.

WAGO-I/O-CHECK bietet die folgenden Funktionen:

• Grafische Darstellung des Busknotens

• Anzeige, Aufzeichnung und Export der Prozessdaten (Messwerte)

• Einstellungen der Anwendung (Applikation)

• Einstellungen für die Messungen der einzelnen drei Phasen

• Einstellungen der Busklemme

• Einstellungen für die Speicherung der Energiewerte

• Speicherung aller Einstellungen

Information

Um den Busknoten am PC darzustellen, verbinden Sie diese beiden mit dem USB-Kommunikationskabel und starten Sie WAGO-I/O-CHECK.

WAGO-I/O-CHECK

Sie erhalten die Software WAGO-I/O-CHECK unter der Bestellnummer 759-302 auf einer CD-ROM. Diese beinhaltet sämtliche Programmdateien und eine Beschreibung. Die Beschreibung finden Sie auch auf der Internetseite

http://www.wago.com unter Dokumentation > WAGO-Software > WAGO-

I/O-CHECK.

Handbuch Version 1.0.2

74 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

8.1 Parametrieren mit WAGO-I/O-CHECK

Klicken Sie mit der rechten Maustaste auf das Bild der Busklemme und wählen den Menüpunkt [Einstellungen] aus.

Siehe folgende Abbildung:

Abbildung 18: Bedienoberfläche WAGO-I/O-CHECK, Busknoten mit Busklemme 750-494

Es öffnet sich das Dialogfenster „3-Phasen-Leistungsmessklemme“. Siehe Abbildung unten.

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 75

[Trennen]

Trennt den Feldbuskoppler/-controller vom PC

[Snapshot]

Öffnet ein Standard-Dialogfenster „Speichern unter“ zum

Beispiele siehe Kapitel „Anhang“.

[Einstellungen]

Öffnet den Einstellungsdialog

[Kalibrierung]

Öffnet den Kalibrierdialog. Nähere Angaben können Sie beim WAGO-Support erfahren.

750-494 3-Phasen-Leistungsmessklemme

Abbildung 19: Dialogfenster „3-Phasen-Leistungsmessklemme“

Im Ribbon Start (1) finden Sie die Schaltflächen

Speichern aller aktuellen Messwerte, Einstellungen und Fehlermeldungen aus der Statusleiste (3) als CSV-Datei. In diesem Fenster geben Sie einen Dateinamen ein und wählen den Speicherort.

Im Menü (2) finden Sie die Schaltflächen für die einzelnen Messwerteansichten. Die Statusleiste (3) zeigt das Verbindungssymbol und die IP-Adresse des

Feldbuskopplers/-controllers bzw. den Namen des COM-Ports. Pro Phase werden außerdem Fehlermeldungen angezeigt. Möglich sind:

• KeinNull (kein Nulldurchgang)

• SpgClip (Spannungssignal nicht im messbaren Bereiche - Begrenzung)

• StrClip (Stromsignal nicht im messbaren Bereich - Begrenzung)

• SpgEinbr (Hoher Messfehler - Unterschreiten der min. Messspannung)

Handbuch Version 1.0.2

76 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Klicken Sie nun auf [Einstellungen], um den Dialog „Einstellungen“ zu öffnen, in dem Sie die Applikationseinstellungen und Busklemmenparameter anpassen können.

Abbildung 20: Dialogfenster „Einstellungen“

Auf der linken Seite des Fensters finden Sie das Hauptmenü (1) mit den Registerkarten Anwendung, Phase L1, Phase L2, Phase L3, Klemme, Energie und Werkseinstellungen. Diese sind in den nachfolgenden Kapiteln näher erläutert.

Unten finden Sie die Befehlsleiste (2) mit 4 Schaltflächen. Mit [Import] laden Sie die Einstellungen von Ihrer Festplatte, die Sie vorher z. B. beim Einstellen einer anderen Busklemme gespeichert haben. Diese können Sie noch weiter bearbeiten und zum Schluss mit [Speichern] in der Busklemme abspeichern. Mit [Export] können Sie die aktuellen Einstellungen auf Ihrem Rechner speichern, um zukünftiges Parametrieren zu vereinfachen.

Hinweis

Energiewerte!

Die Energiewerte werden beim Import und Export nicht berücksichtigt.

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 77 750-494 3-Phasen-Leistungsmessklemme

Mit [Speichern] werden alle geänderten Einstellungen in Register geschrieben, d.h. die Konfiguration der Busklemme und die Applikationseinstellungen werden geändert. Das Dialogfenster „Einstellungen“ schließt sich. Falls Sie die geänderten Einstellungen nicht speichern, sondern verwerfen wollen, klicken Sie auf [Schließen]. Das Dialogfenster „Einstellungen“ schließt sich.

8.1.1 Registerkarte „ Anw endung“

Auf der Registerkarte „Anwendung“ nehmen Sie die Applikationseinstellungen für das WAGO-I/O-CHECK Plugin vor. Diese Einstellungen werden nicht in der Busklemme gespeichert, sondern auf dem angeschlossenen PC.

Sie legen die dezimalen Vielfachen für die Anzeige der Messeinheiten für die verschiedenen Messgrößen neu fest oder behalten sie bei: 10-3=milli oder 100=1 oder 103=kilo.

Außerdem legen Sie den Speicherort für die Aufzeichnungen der Messwerte fest. Siehe „Verlauf Messwerte“ im Kapitel „Anzeigen der Messwerte mit WAGOI/O-CHECK“.

Abbildung 21: Registerkarte „Anwendung“

Handbuch Version 1.0.2

78 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

8.1.2 Registerkarten „Phase L1“, „Phase L2“, „Phase L3“

Auf den Registerkarten „Phase L1“, „Phase L2“ und „Phase L3“ parametrieren Sie die Anwenderskalierung, den D-SWV-Wert, Min.-/Max.-Werte und allgemeine Parameter. Diese werden in der Busklemme gespeichert.

Abbildung 22: Registerkarte „Phase L1“

Für den Fall, dass Sie zur Messung von hohen Strömen Stromwandler einsetzen, geben Sie in der Anwenderskalierung an, ob Sie an der jeweiligen Phase das Stromwandlerverhältnis bei der Berechnung der Messwerte berücksichtigen

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 79 750-494 3-Phasen-Leistungsmessklemme

wollen oder nicht. Wenn ja, geben Sie den Divisor des Stromwandlerverhältnisses an, z. B. „40“. Register 32 und 39 … 41 werden beschrieben. Nähere Angaben siehe Kapitel „Prozessabbild“.

Bei „Min.-/Max.-Werte“ geben Sie die Unterspannungsgrenze ein, den Überspannungsschwellwert und den Überstromschwellwert. Beim Unter- bzw. Überschreiten dieser Werte wird ein Fehlerbit im Statusbyte des Prozessabbildes gesetzt und eine rote Fehler-LED wird aktiviert. Außerdem legen Sie fest, ob die gemessenen Min.-/Max.-Werte für Strom, Spannung, Leistung und Frequenz nach einer bestimmten Zeit automatisch zurückgesetzt werden sollen oder nicht. Wenn ja, geben Sie das Reset-Intervall an.

Zwei allgemeine Einstellungen können Sie noch vornehmen: die Einstellung des Intervalls für die Berechnung der arithmetischen Mittelwerte (in s) und die Einstellung des Intervalls für die Spitzenwertmessung (in Halbwellen).

8.1.3 Registerkarte „Klemme“

Auf der Registerkarte „Klemme“ nehmen Sie 3 allgemeine Einstellungen vor, Sie können Min.-/Max.-Werte löschen und die Energiemessungen einstellen. Diese Einstellungen gelten für die gesamte Busklemme. Bei „Allgemein“ wählen sie die Netzfrequenz des Versorgungsnetzes aus und die Phase, für die die Spitzenwerte angegeben werden sollen. Sie können eine DCMessung aktivieren und einen Watchdog. Der Watchdog deaktiviert die grüne Status-LED „A“, wenn 200 ms lang keine Prozessdaten empfangen wurden.

Bei „Min.-/Max.-Werte“ können Sie einen bestimmten minimalen oder maximalen Wert zurücksetzen, indem Sie im Listenfeld diesen Wert auswählen und [Löschen] betätigen. Diese Aktion wird sofort ausgeführt.

Bei „Energie“ wählen Sie im Listenfeld den gewünschten Skalierungsfaktor aus. Die Energiewerte werden dann entsprechend skaliert angezeigt. Das Intervall für die zyklische Energieverbrauchsspeicherung geben Sie im Textfeld in Sekunden ein. Als letztes können Sie Schwellwerte für die Energiemessungen angeben (Wirkleistung, Blindleistung und Scheinleistung). Dadurch haben Sie die Möglichkeit, systemimmanente Kriechströme nicht in die Energiemessung einfließen zu lassen. Die Energiemessung wird unterbrochen, sobald einer der eingestellten Werte unterschritten wird. Siehe auch Kapitel „In Betrieb nehmen“ > „Parametrieren mit WAGO-I/OCHECK“ > „Parameterbelegung“.

Handbuch Version 1.0.2

80 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Abbildung 23: Registerkarte „Klemme“

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 81 750-494 3-Phasen-Leistungsmessklemme

8.1.4 Registerkarte „Ener gie“

Nach einer Passworteingabe können Sie auf der Registerkarte „Energie“ die Energiewerte je Phase anpassen bzw. wieder zurücksetzen. Das Initialpasswort ist: wago. Bitte ändern Sie dieses Passwort bei der ersten Benutzung mit [Passwort ändern]. Sollten Sie das Passwort vergessen haben, können Sie das PlugIn für die 3-Phasen-Leistungsmessklemme deinstallieren und wieder installieren. Das bewirkt eine Rücksetzung des Passworts auf das Initialpasswort.

Die Busklemme zählt den Energieverbrauch und speichert die Werte zyklisch ab. Mit den Befehlen [Speichern] und [Löschen] können Sie aber den Energieverbrauch vorzeitig speichern bzw. auf 0 zurücksetzen.

Außerdem können Sie die Energiezähler auf einen bestimmten Wert setzen, indem Sie den entsprechenden Zähler im Listenfeld auswählen, einen Wert in Milliwattstunden eingeben und [Speichern]. Nach dem Setzen wird die Energie ab dem eingestellten Wert weitergezählt.

Die o. a. Aktionen werden sofort durchgeführt und können nicht rückgängig gemacht werden. Daher ist die Schaltfläche [Speichern] unten im Fenster deaktiviert.

Handbuch Version 1.0.2

82 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Abbildung 24: Registerkarte „Energie“

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 83 750-494 3-Phasen-Leistungsmessklemme

8.1.5 Registerkarte „Werk s eins t e llungen“

Nach einer Passworteingabe (siehe oben Registerkarte „Energie“) können Sie auf der Registerkarte „Werkseinstellungen“ alle Parameter der Busklemme auf die Werkseinstellungen zurücksetzen.

Information

Mit Klemmeneinstellungen [Wiederherstellen] werden ausschließlich die Klemmeneinstellungen zurückgesetzt. Kalibrierdaten bleiben davon unberührt. Mit Kalibrierdaten [Wiederherstellen] werden ausschließlich die Kalibrierdaten zurückgesetzt. Die Klemmeneinstellungen bleiben davon unberührt. Mit Gesamt [Wiederherstellen] können alle Klemmeneinstellungen und Kalibrierdaten zurückgesetzt werden. Diese Aktionen werden sofort durchgeführt und können nicht rückgängig gemacht werden. Daher ist die Schaltfläche [Speichern] unten im Fenster deaktiviert.

Liste der Werkseinstellungen.

Eine Liste der Werkseinstellungen finden Sie in „Anhang“ > „Werkseinstellungen“.

Handbuch Version 1.0.2

84 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Abbildung 25: Registerkarte „Werkseinstellungen“

Pos: 89 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 85 750-494 3-Phasen-Leistungsmessklemme

Pos: 90 /Alle Seri en (Allge mei ne Module)/Ü berschrif ten für alle S er i e n/A nzeigen der M esswert e mit W AGO-I/O-CHEC K - Überschr ift 2 @ 1 3\mod_1355494395030_6.docx @ 107678 @ 2 @ 1

8.2 Anzeigen der Messwerte mit WAGO-I/O-CHECK

Pos: 91 /Ser ie 750 ( WAGO-I/O-SYST EM)/In B etrieb neh men/Anzeig en der Me sswerte mi t WAGO-I/O-CH ECK 750-0 49 4 @ 16 \ mod_1372771487698_6.docx @ 125358 @ @ 1

Die Messwerte werden im Dialogfenster „3-Phasen-Leistungsmessklemme“ durch mehrere Ansichten angezeigt.

Die Ansicht Übersicht zeigt die Messwerte aller drei Phasen fortlaufend an. Das sind:

• Eine Summenansicht der 3 Phasen mit Wirk-, Blind- und Scheinleistung,

Leistungsfaktor PF, Wirk-, Blind- und Scheinenergie

• 4-Quadranten-Anzeige je Phase

• Drehrichtung des Drehfelds des 3-phasigen Netzes

• Strom, Spannung Lx-N, Wirk-, Blind- und Scheinleistung, cos phi,

Leistungsfaktor LF und Frequenz je Phase. Überstrom, Unter- und Überspannung werden bei Vorhandensein mit einem roten Quadrat gekennzeichnet, sonst mit einem grünen.

Information

Änderung der Messeinheiten

Die Präfixe der Messeinheiten legen Sie fest durch Auswahl von Start > Einstellungen > Anwendung. Siehe Kapitel „In Betrieb nehmen“ > „Parametrieren mit WAGO-I/O-CHECK“ > „Registerkarte ʼAnwendung‘ “. Die Einheiten können nur bei den Listen mit gleichen physikalischen Größen geändert werden. Bei den Listen mit verschiedenen Größen werden immer Basiseinheiten verwendet.

Handbuch Version 1.0.2

86 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Abbildung 26: Messwerte, Übersicht

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 87 750-494 3-Phasen-Leistungsmessklemme

Wenn Sie Phase L1 (bzw. L2 oder L3) Messwerte auswählen, erhalten Sie detaillierte Anzeigen der Messwerte der entsprechenden Phase einschließlich Min.-, Max.-, Mittel- und Spitzenwerte. Die Spitzenwerte werden nur angezeigt, wenn diese Phase für die Spitzenwertmessung ausgewählt wurde. Siehe Kapitel „Parametrieren mit WAGO-I/O-CHECK“ > „Registerkarte „Klemme“ “.

• Strom

• Phasenspannung

• Außenleiterspannung

• Wirkleistung

• Blindleistung

• Scheinleistung

• 4-Quadranten-Anzeige

• cos phi, Leistungsfaktor PF, Leistungsfaktor LF

• Wirkenergie

• Blindenergie

• Scheinenergie

Abbildung 27: Messwerte, Phasen

Handbuch Version 1.0.2

88 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Die Ansicht Ströme / Spannungen zeigt alle Ströme, Spannungen, Phasenwinkel und Frequenzen der 3 Phasen gemeinsam an, einschließlich Min.-, Max.-, Mittelund Spitzenwerte. Die Spitzenwerte werden nur für die Phase angezeigt, die für die Spitzenwertmessung ausgewählt wurde. Siehe Kapitel „Parametrieren mit WAGO-I/O-CHECK“ > „Registerkarte „Klemme“ “.

• Strom

• Phasenspannung

• Außenleiterspannung

• Phasenwinkel

• Frequenz

Abbildung 28: Messwerte, Ströme und Spannungen

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 89 750-494 3-Phasen-Leistungsmessklemme

Wenn Sie Leistungen wählen, sehen Sie die Wirk-, Blind- und Scheinleistungen aller drei Phasen mit Min.- und Max.-Werten, die Leistungsfaktoren und die 4Quadranten-Anzeigen.

• Wirkleistung

• Blindleistung

• Scheinleistung

• cos phi, Leistungsfaktor PF, Leistungsfaktor LF

• 4-Quadranten-Anzeige

Abbildung 29: Messwerte, Leistungen

Handbuch Version 1.0.2

90 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Wenn Sie Energien wählen, sehen Sie für alle 3 Phasen die Wirkenergien mi t Bezug und Lieferung, die Blindenergien mit induktivem und kapazitivem Anteil und die Scheinenergien, die seit Beginn der Messung verbraucht/erzeugt wurden.

• Wirkenergie

• Blindenergie

• Scheinenergie

Abbildung 30: Messwerte, Energien

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 91 750-494 3-Phasen-Leistungsmessklemme

Wenn Sie die Ansicht Gleichstrom-Messwerte wählen, sehen Sie die gemessenen Gleichstrom-Anteile der Messsignale, und zwar jeweils Strom, Spannung und Leistung. Den Gleichstrommodus wählen Sie auf der Registerkarte „Einstellungen“ > „Klemme“ mit dem Kontrollfeld „DC-Messung aktivieren“. Die Wechselstromgrößen werden dann nicht gemessen und angezeigt. Gleichstrom- (DC-) Messung ist nur möglich in den Messkanälen L1-IL1 und L2IL2.

• Strom

• Spannung

• Leistung

Abbildung 31: Messwerte, Gleichstrom

Handbuch Version 1.0.2

92 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Wenn Sie Oberschwingunge n wähle n, erhalten Sie, grafisch und tabellarisch, einen Überblick über die 40 Oberschwingungen der 3 Phasen. Es öffnet sich die Kontext-Registerkarte „Analyse“ (neben „Start“). Auf dieser wählen Sie die Diagrammansicht oder die Tabellenansicht aus und die Phase, die analysiert werden soll und die Messgröße (Spannung oder Strom).

In der Diagrammansicht werden dann angegeben:

• Spannung bzw. Ströme der 40 Oberschwingungen (2. bis 41. Harmonische)

• Netzfrequenz (aktuell, maximal und minimal)

• Ges. harmonische Verzerrung THD

Abbildung 32: Messwerte, Oberschwingungen-Diagramm

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 In Betrieb nehmen 93 750-494 3-Phasen-Leistungsmessklemme

In der Tabellenansicht sehen Sie für die Grundschwingung und drei selektierbare Oberschwingungen der selektierten Phase:

• Strom

• Harmonische Verzerrungen THD- und HD-Strom

• Spannung

• Harmonische Verzerrungen THD- und HD-Spannung Solange die Auswahl der drei Oberschwingungen nicht geändert wird, werden die

Messwerte ca. alle 230 ms aktualisiert.

Abbildung 33: Messwerte, Oberschwingungen-Tabelle

Handbuch Version 1.0.2

94 In Betrieb nehmen WAGO-I/O-SYSTEM 750 750-494 3-Phasen-Leistungsmessklemme

Auf der Seite Verlauf Messwerte werden 3 Messgrößen in ihrem zeitlichen Verlauf dargestellt. Die Messgrößen, die Sie gerade sehen möchten, können Sie in den 3 Auswahllisten auswählen:

Abbildung 34: Messwerte, Verlauf

Grundsätzlich können Sie in den 3 Verläufen wählen, ob

• die Samples über eine bestimmte Zeitdauer angezeigt werden (mit ) oder ob

• eine bestimmte Anzahl von Samples angezeigt wird (mit ). Sie können dann die Zeitdauer eingeben durch Start- und Endzeit bzw. die Anzahl

der Samples. Außerdem kann in beiden Fällen das Messintervall, d.h. die SampleRate, gewählt werden von 250 bis 300.000 ms.

Die 3 [Start]-Buttons generieren bei Klicken auf den Pfeil eine Auswahlliste, in der Sie durch „Ohne Export“ wählen können, dass keine Export-CSV-Datei erstellt wird. Wenn Sie normal auf [Start] klicken, öffnet sich ein Speichern-Fenster, in dem Sie den Speicherort für die CSV-Datei angeben können. Nachdem Sie dies gemacht haben, beginnt die Messung. Mit [Stop] können Sie die Messung vorzeitig anhalten. Beispiele für CSV-Dateien siehe Kapitel „Anhang“.

Innerhalb der 3 grafischen Verläufe können Sie mit dem Mausrad ein- und auszoomen und durch Halten der linken Maustaste den angezeigten Bereich verschieben. Anschließend können Sie durch Klicken auf wieder dem aktuellen Verlauf folgen.

Pos: 92 /Dokumentation allgemei n/Glieder ungselem e nt e /---Sei tenwechs el--- @ 3\mod_1221108045078_0 .docx @ 21808 @ @ 1

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Diagnose 95

Tabelle 21: LED-Diagnose

Keine Betriebsbereitschaft oder

„Parametrieren mit WAGO-I/O-CHECK“.

Betriebsbereitschaft und ungestörte Klemmenbuskommunikation

Aus

Kein Fehler

Sammel-Fehlermeldung für L1: Unter-/Überspannung oder Überstrom

Aus

Kein Fehler

Sammel-Fehlermeldung: Übersteuerung eines Strompfades IL1, IL2 oder IL3 (Clipping)

Aus

Kein Fehler

Hoher Messfehler, bedingt durch Unterschreitung der min. Eingangsspannung L1, L2 oder L3

Aus

Kein Fehler

Sammel-Fehlermeldung für L2: Unter-/Überspannung oder Überstrom

Aus

Kein Fehler

Sammel-Fehlermeldung für L3: Unter-/Überspannung oder Überstrom

Aus

Kein Fehler

Sammel-Fehlermeldung: Übersteuerung eines Spannungspfades L1, L2 oder L3 (Clipping)

Aus

Kein Fehler

Gelb

Vertauschung in der Phasenfolge L1-L2-L3

750-494 3-Phasen-Leistungsmessklemme

Pos: 93 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Diagnose, Service/ Diagnose - Ü berschrif t 1 @ 4\mod_1240831069471_6.docx @ 31370 @ 1 @ 1

9 Diagnose

Pos: 94 /Ser ie 750 ( WAGO-I/O-SYSTEM)/Diagnose/Busklemm en/Diagnose 750-0494, -0495 @ 13\mod_1348662372924_6.d ocx @ 103549 @ @ 1

Die LED A zeigt eine Statusmeldung an und die LEDs B … H mögliche Fehlermeldungen.

Dabei ist die Bedeutung der Anzeigen wie folgt:

Zustand Bedeutung

keine bzw. gestörte Klemmenbuskommunikation.

Aus

LED A

Hinweis: Wenn der Watchdog deaktiviert wurde, ist die LED immer grün. Siehe Kapitel „In Betrieb nehmen“ >

LED B

LED C

LED D

LED E

LED F

LED G

Grün

Rot

LED H

Pos: 95 /Dokum e nt ation allge mei n/Glieder ungselem e nte/---Seiten wechsel--- @ 3\mod_1221108045078_0.docx @ 218 08 @ @ 1

Handbuch Version 1.0.2

96 Anhang WAGO-I/O-SYSTEM 750

10.04.2013 08:12

GmbH & Co. KG

I/O-Check-

(1.0.0.297)

/0000-0001

Messwerte

Gesamtwirkleistung

0 W

Gesamtblindleistung

0 var

Gesamtscheinleistung

0 VA

Leistungsfaktor PF gesamt

n. def.

Gesamtwirkenergie

2950 Wh

Blindenergie gesamt

0 varh

Scheinenergie gesamt

100 VAh

Strom (eff.) L1

0,0035 A

Strom (eff.) L2

0,0035 A

Strom (eff.) L3

0,003 A

Spannung (eff.) L1-N

0,06 V

Spannung (eff.) L2-N

0,09 V

Spannung (eff.) L3-N

0,09 V

Wirkleistung L1

0 W

Wirkleistung L2

0 W

Wirkleistung L3

0 W

Blindleistung L1

0 var

Blindleistung L2

0 var

Blindleistung L3

0 var

Scheinleistung L1

0 VA

Scheinleistung L2

0 VA

Scheinleistung L3

0 VA

Frequenz L1

0 Hz

Frequenz L2

0 Hz

Frequenz L3

0 Hz

cos phi L1

0,94

cos phi L2

0,04

cos phi L3

-0,94

Leistungsfaktor PF L1

750-494 3-Phasen-Leistungsmessklemme

Pos: 96 /All e Serien ( Allgemei ne Module)/Ü berschri ften für al le Serie n/Anhang - Ü berschrift 1 @ 4\mod_1239874070437_6.docx @ 30558 @ 1 @ 1

10 Anhang

Pos: 97 /Ser ie 750 ( WAGO-I/O-SYST EM)/Anh ang/Beispiel e für CSV-D ateien 750- 494 @ 15\mod_1365497815779_6.docx @ 116813 @ 233 @ 1

10.1 Beispiele für CSV-Dateien

10.1.1 Snapshot

Die folgende Tabelle zeigt ein Beispiel für eine CSV-Datei, die in WAGO-I/OCHECK mit der Funktion Snapshot erzeugt wird. Aufgelistet werden die aktuellen Messwerte und die eingestellten Parameter.

WAGO Kontakttechnik

3 Phase Power Measurement

0750-0494

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Anhang 97

Leistungsfaktor PF L2

1,98

Leistungsfaktor PF L3

1,98

Quadrant L1

Quadrant L2

Quadrant L3

Mittelwert Strom (eff.) L1

0,011 A

Mittelwert Strom (eff.) L2

0,011 A

Mittelwert Strom (eff.) L3

0,011 A

Minimaler Strom (eff.) L1

0 A

Minimaler Strom (eff.) L2

0 A

Minimaler Strom (eff.) L3

0 A

Maximaler Strom (eff.) L1

0,004 A

Maximaler Strom (eff.) L2

0,0035 A

Maximaler Strom (eff.) L3

0,0035 A

Spitzenwert Strom L1

0,0115 A

Mittelwert Spannung (eff.) L1-N

0,35 V

Mittelwert Spannung (eff.) L2-N

0,4 V

Mittelwert Spannung (eff.) L3-N

0,09 V

Minimale Spannung (eff.) L1-N

0 V

Minimale Spannung (eff.) L2-N

0 V

Minimale Spannung (eff.) L3-N

0 V

Maximale Spannung (eff.) L1-N

0,07 V

Maximale Spannung (eff.) L2-N

0,09 V

Maximale Spannung (eff.) L3-N

0,09 V

Spitzenwert Spannung L1-N

0,19 V

Außenleiterspannung L1-L2

0,14 V

Außenleiterspannung L3-L1

0,18 V

Außenleiterspannung L2-L3

0,03 V

Minimale Wirkleistung L1

0 W

Minimale Wirkleistung L2

0 W

Minimale Wirkleistung L3

0 W

Maximale Wirkleistung L1

0 W

Maximale Wirkleistung L2

0 W

Maximale Wirkleistung L3

0 W

Leistungsfaktor LF L1

Leistungsfaktor LF L2

-1,98

Leistungsfaktor LF L3

-1,98

Wirkenergie L1

1350 Wh

Wirkenergie L2

1600 Wh

Wirkenergie L3

0 Wh

Wirkenergie Bezug L1

1350 Wh

Wirkenergie Bezug L2

1600 Wh

Wirkenergie Bezug L3

0 Wh

Wirkenergie Lieferung L1

0 Wh

Wirkenergie Lieferung L2

0 Wh

750-494 3-Phasen-Leistungsmessklemme

Handbuch Version 1.0.2

98 Anhang WAGO-I/O-SYSTEM 750

Wirkenergie Lieferung L3

0 Wh

Blindenergie L1

0 varh

Blindenergie L2

0 varh

Blindenergie L3

0 varh

Blindenergie kapazitiv L1

0 varh

Blindenergie kapazitiv L2

0 varh

Blindenergie kapazitiv L3

0 varh

Blindenergie induktiv L1

0 varh

Blindenergie induktiv L2

0 varh

Blindenergie induktiv L3

0 varh

Scheinenergie L1

50 VAh

Scheinenergie L2

50 VAh

Scheinenergie L3

0 VAh

Phasenwinkel U-I L1

35,57 °

Phasenwinkel U-I L2

244,8 °

Phasenwinkel U-I L3

196,46 °

Maximale Frequenz L1

0 Hz

Maximale Frequenz L2

0 Hz

Maximale Frequenz L3

0 Hz

Minimale Frequenz L1

0 Hz

Minimale Frequenz L2

0 Hz

Minimale Frequenz L3

0 Hz

Gesamtwirkenergie Bezug

2950 Wh

Gesamtwirkenergie Lieferung

0 Wh

Blindenergie induktiv gesamt

0 varh

Blindenergie kapazitiv gesamt

0 varh

Fehler / Warnungen

Parameter Phase L1

Überspannungsschwellwert

230 V

Überstromschwellwert

1000 A

Intervallbetrachtung : arithm. Mittelwertbildung

60 s

Intervallbetrachtung : Spitzenwertmessung

10 Halbwellen

Stromwandlerverhältnis berücksichtigen

False

Automatisches Rücksetzen der Min./Max.-Werte

False

Stromwandlerverhältnis

Unterspannungsschwellwert

10 V

Intervall - Reset: Min./Max.Werte

2 s

Parameter Phase L2

750-494 3-Phasen-Leistungsmessklemme

Handbuch Version 1.0.2

WAGO-I/O-SYSTEM 750 Anhang 99

Überspannungsschwellwert

230 V

Überstromschwellwert

1000 A

Intervallbetrachtung : arithm. Mittelwertbildung

60 s

Intervallbetrachtung : Spitzenwertmessung

10 Halbwellen

Stromwandlerverhältnis berücksichtigen

False

Automatisches Rücksetzen der Min./Max.-Werte

False

Stromwandlerverhältnis

Unterspannungsschwellwert

10 V

Intervall - Reset: Min./Max.Werte

2 s

Parameter Phase L3

Überspannungsschwellwert

230 V

Überstromschwellwert

1000 A

Intervallbetrachtung : arithm. Mittelwertbildung

60 s

Intervallbetrachtung : Spitzenwertmessung

10 Halbwellen

Stromwandlerverhältnis berücksichtigen

False

Automatisches Rücksetzen der Min./Max.-Werte

False

Stromwandlerverhältnis

Unterspannungsschwellwert

10 V

Intervall - Reset: Min./Max.Werte

2 s

Klemmenparameter

Gleichstrommessung aktiv

False

Watchdog-

aktiv

False

Nominalfrequenz

50 Hz

Skalierungsfaktor Energiewerte

0,05 kWh

Speicherintervall Energieverbrauch

60 s

Energiemessung NOLOAD Wirkleistung

Energiemessung NOLOAD Blindleistung

Energiemessung NOLOAD Scheinleistung

Phase Spitzenwertmessung

750-494 3-Phasen-Leistungsmessklemme

Prozessdatenkommunikation

Handbuch Version 1.0.2

100 Anhang WAGO-I/O-SYSTEM 750

10.04.2013 08:19:47

GmbH & Co. KG

I/O-Check-

(1.0.0.293)

0750-

0001

(eff.) L1-N

10.04.2013 08:19:48

30,43

10.04.2013 08:19:48

30,43

10.04.2013 08:19:48

30,43

10.04.2013 08:19:49

30,43

10.04.2013 08:19:49

30,43

10.04.2013 08:19:50

30,43

10.04.2013 08:19:50

30,4

10.04.2013 08:19:51

30,18

10.04.2013 08:19:51

29,99

10.04.2013 08:19:52

29,77

10.04.2013 08:19:52

29,7

10.04.2013 08:19:53

29,37

10.04.2013 08:19:53

29,25

10.04.2013 08:19:54

29,08

10.04.2013 08:19:54

28,79

10.04.2013 08:19:55

28,61

10.04.2013 08:19:55

28,3

10.04.2013 08:19:56

27,99

10.04.2013 08:19:57

27,5

10.04.2013 08:19:57

26,94

10.04.2013 08:19:58

26,36

10.04.2013 08:19:58

25,71

10.04.2013 08:19:59

25,58

10.04.2013 08:19:59

25,34

10.04.2013 08:20:00

25,33

10.04.2013 08:20:00

25,33

10.04.2013 08:20:01

26,46

10.04.2013 08:20:01

27,29

10.04.2013 08:20:02

28,49

10.04.2013 08:20:02

28,64

10.04.2013 08:20:03

28,99

10.04.2013 08:20:03

29,58

10.04.2013 08:20:04

29,62

10.04.2013 08:20:04

29,62

10.04.2013 08:20:05

29,62

10.04.2013 08:20:05

29,62

750-494 3-Phasen-Leistungsmessklemme

10.1.2 Verlauf Messwerte

Die folgende Tabelle zeigt ein Beispiel für eine CSV-Datei, die auf der Seite Verlauf Messwerte mit [Start] erzeugt wird. In diesem Fall wurde die Messgröße „Spannung (eff.) L1-N“ ausgewählt als Messreihe mit 37 Messwerten.

WAGO Kontakttechnik

3 Phase Power Measurement

0494 /0000-

Spannung

Handbuch Version 1.0.2

WAGO 750-4941A User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhaltsverzeichnis
