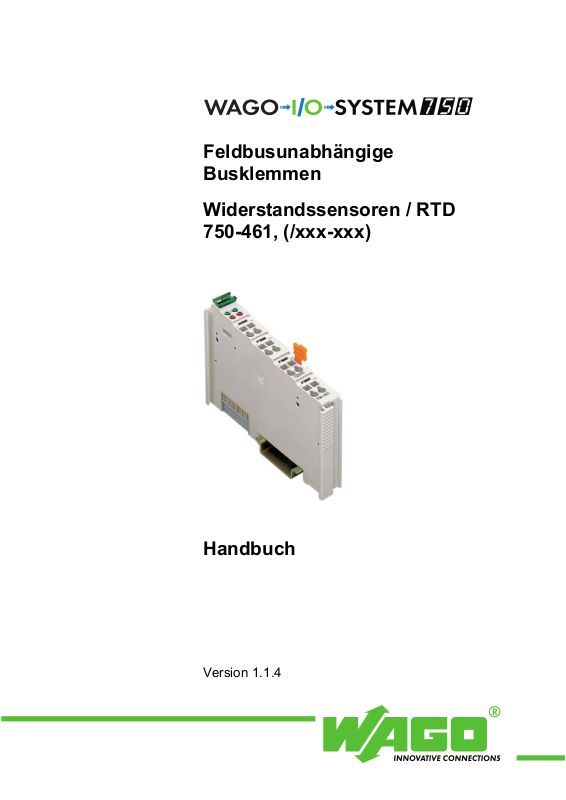

WAGO 750-461, 750-461/000-002, 750-461/000-003, 750-461/000-004, 750-461/000-005 User guide [de]

Feldbusunabhängige
Busklemmen

Widerstandssensoren / RTD
750-461, (/xxx-xxx)

Handbuch

Version 1.1.4

ii • Allgemeines

Copyright © 2006 by WAGO Kontakttechnik GmbH & Co. KG
Alle Rechte vorbehalten.

WAGO Kontakttechnik GmbH & Co. KG

Hansastraße 27
D-32423 Minden

Tel.: [phone] – 0
Fax: [phone] – 1 69

E-Mail: [e-mail]
Web: http://www.wago.com

Technischer Support

Tel.: [phone] – 5 55
Fax: [phone] – 85 55

E-Mail: [e-mail]

Es wurden alle erdenklichen Maßnahmen getroffen, um die Richtigkeit und
Vollständigkeit der vorliegenden Dokumentation zu gewährleisten. Da sich
Fehler, trotz aller Sorgfalt, nie vollständig vermeiden lassen, sind wir für
Hinweise und Anregungen jederzeit dankbar.

E-Mail: [e-mail]
Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hard-

warebezeichnungen und Markennamen der jeweiligen Firmen im Allgemeinen
einem Warenzeichenschutz, Markenzeichenschutz oder patentrechtlichem
Schutz unterliegen.

WAGO-I/O-SYSTEM 750
Busklemmen

Inhaltsverzeichnis • iii

INHALTSVERZEICHNIS

1 Wichtige Erläuterungen .............................................................................4

1.1 Rechtliche Grundlagen.............................................................................4

1.1.1 Urheberschutz......................................................................................4

1.1.2 Personalqualifikation...........................................................................4

1.1.3 Bestimmungsgemäßer Gebrauch.........................................................4

1.2 Symbole....................................................................................................5

1.3 Darstellungen der Zahlensysteme ............................................................5

1.4 Sicherheitshinweise.................................................................................. 6

1.5 Gültigkeitsbereich .................................................................................... 6

2 Busklemmen ................................................................................................7

2.1 Analoge Eingangsklemmen...................................................................... 7

2.1.1 Übersicht Widerstandssensoren / RTD 750-461, (/xxx-xxx) .............. 7

2.1.2 750-461, (/xxx-xxx) [2 AI Pt100/ RTD] .............................................8

2.1.2.1 Ansicht ............................................................................................ 8

2.1.2.2 Varianten.........................................................................................8

2.1.2.3 Beschreibung...................................................................................9

2.1.2.4 Anzeigeelemente...........................................................................11

2.1.2.5 Schematisches Schaltbild.............................................................. 12

2.1.2.6 Technische Daten..........................................................................13

2.1.2.7 Prozessabbild ................................................................................15

2.1.2.8 Parametrierbare Variante 750-461/003-000 .................................23

2.1.3 750-461/020-000 [2 AI NTC 20kOhm]............................................. 25

2.1.3.1 Ansicht .......................................................................................... 25

2.1.3.2 Beschreibung.................................................................................25

2.1.3.3 Anzeigeelemente...........................................................................26

2.1.3.4 Schematisches Schaltbild.............................................................. 27

2.1.3.5 Technische Daten..........................................................................28

2.1.3.6 Prozessabbild ................................................................................29

WAGO-I/O-SYSTEM 750
Busklemmen

4 • Wichtige Erläuterungen Rechtliche Grundlagen

1 Wichtige Erläuterungen

Um dem Anwender eine schnelle Installation und Inbetriebnahme der in
diesem Handbuch beschriebenen Geräte zu gewährleisten, ist es notwendig,
die nachfolgenden Hinweise und Erläuterungen sorgfältig zu lesen und zu
beachten.

1.1 Rechtliche Grundlagen

1.1.1 Urheberschutz

Dieses Handbuch, einschließlich aller darin befindlichen Abbildungen, ist
urheberrechtlich geschützt. Jede Weiterverwendung dieses Handbuches, die
von den urheberrechtlichen Bestimmungen abweicht, ist nicht gestattet. Die
Reproduktion, Übersetzung in andere Sprachen, sowie die elektronische und
fototechnische Archivierung und Veränderung bedarf der schriftlichen
Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden.
Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich.

Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die
dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der
Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO
Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets
ohne Vermerk auf Patentrechte genannt. Die Existenz solcher Rechte ist daher
nicht auszuschließen.

1.1.2 Personalqualifikation

Der in diesem Handbuch beschriebene Produktgebrauch richtet sich
ausschließlich an Fachkräfte mit einer Ausbildung in der SPS­Programmierung, Elektrofachkräfte oder von Elektrofachkräften unterwiesene
Personen, die außerdem mit den geltenden Normen vertraut sind. Für
Fehlhandlungen und Schäden, die an WAGO-Produkten und Fremdprodukten
durch Missachtung der Informationen dieses Handbuches entstehen,
übernimmt die WAGO Kontakttechnik GmbH & Co. KG keine Haftung.

1.1.3 Bestimmungsgemäßer Gebrauch

Die Komponenten werden ab Werk für den jeweiligen Anwendungsfall mit
einer festen Hard- und Softwarekonfiguration ausgeliefert. Änderungen sind
nur im Rahmen der in den Handbüchern dokumentierten Möglichkeiten
zulässig. Alle anderen Veränderungen an der Hard- oder Software sowie der
nicht bestimmungsgemäße Gebrauch der Komponenten bewirken den
Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG.

Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration
richten Sie bitte an WAGO Kontakttechnik GmbH & Co. KG.

WAGO-I/O-SYSTEM 750
Busklemmen

Wichtige Erläuterungen • 5 Symbole

1.2 Symbole

Gefahr
Informationen unbedingt beachten, um Personen vor Schaden zu bewahren.

Achtung
Informationen unbedingt beachten, um am Gerät Schäden zu verhindern.

Beachten
Randbedingungen, die für einen fehlerfreien Betrieb unbedingt zu beachten
sind.

ESD (Electrostatic Discharge)
Warnung vor Gefährdung der Komponenten durch elektrostatische
Entladung. Vorsichtsmaßnahme bei Handhabung elektrostatisch
entladungsgefährdeter Bauelemente beachten.

Hinweis
Routinen oder Ratschläge für den effizienten Geräteeinsatz und die
Softwareoptimierung.

Weitere Informationen
Verweise auf zusätzliche Literatur, Handbücher, Datenblätter und
INTERNET Seiten.

1.3 Darstellungen der Zahlensysteme

Zahlensystem Beispiel Bemerkung

Dezimal 100 normale Schreibweise

Hexadezimal 0x64 C-Notation

Binär '100'

'0110.0100'

in Hochkomma,
Nibble durch Punkt getrennt

WAGO-I/O-SYSTEM 750
Busklemmen

6 • Wichtige Erläuterungen Sicherheitshinweise

1.4 Sicherheitshinweise

Achtung

Vor dem Tausch von Komponenten muss die Spannungsversorgung
abgeschaltet werden.
Bei deformierten Kontakten ist das betroffene Modul auszutauschen, da die
Funktion langfristig nicht sichergestellt ist.
Die Komponenten sind unbeständig gegen Stoffe, die kriechende und
isolierende Eigenschaften besitzen. Dazu gehören z. B. Aerosole, Silikone,
Triglyceride (Bestandteil einiger Handcremes).
Kann nicht ausgeschlossen werden, dass diese Stoffe im Umfeld der
Komponenten auftreten, sind Zusatzmaßnahmen zu ergreifen.

- Einbau der Komponenten in ein entsprechendes Gehäuse.

- Handhaben der Komponenten nur mit sauberem Werkzeug und Material.

Beachten

Die Reinigung verschmutzter Kontakte ist nur mit Spiritus und einem
Ledertuch zulässig. Dabei ESD-Hinweis beachten.
Kein Kontaktspray verwenden, da im Extremfall die Funktion der
Kontaktstelle beeinträchtigt werden kann.
Das WAGO-I/O-SYSTEM 750 mit seinen Komponenten ist ein offenes
Betriebsmittel. Es darf nur in Gehäusen, Schränken oder in elektrischen
Betriebsräumen aufgebaut werden. Der Zugang darf nur über Schlüssel oder
Werkzeug von autorisiertem Fachpersonal erfolgen.
Die jeweils gültigen und anwendbaren Normen und Richtlinien zum Aufbau
von Schaltschränken sind zu beachten.

ESD
Die Komponenten sind mit elektronischen Bauelementen bestückt, die bei
elektrostatischer Entladung zerstört werden können. Beim Umgang mit den
Komponenten ist auf gute Erdung der Umgebung (Personen, Arbeitsplatz und
Verpackung) zu achten. Elektrisch leitende Bauteile, z. B. Datenkontakte,
nicht berühren.

1.5 Gültigkeitsbereich

Dieses Handbuch beschreibt die Analoge Eingangsklemmen
750-461, (/xxx-xxx) Widerstandssensoren / RTD aus dem
WAGO-I/O-SYSTEM 750.

Handhabung, Montage und Inbetriebnahme sind in dem Handbuch zum
Feldbus-Koppler beschrieben. Daher ist diese Dokumentation nur im
Zusammenhang mit dem entsprechenden Handbuch gültig.

WAGO-I/O-SYSTEM 750
Busklemmen

Übersicht Widerstandssensoren / RTD 750-461, (/xxx-xxx) • 7
Ansicht

2 Busklemmen

2.1 Analoge Eingangsklemmen

2.1.1 Übersicht Widerstandssensoren / RTD 750-461, (/xxx-xxx)

Busklemme 750-461

Funktion PT100/

RTD

Kanäle 2 2 2 2 2

Messbereich -200 °C ...

+850 °C

Zählertiefe 2 x 16 Bit

Daten
2 x 8 Bit
Steuer/
Status
(optional)

750-461/

000-002

Widerstands­messung,
10R-1k2

10 Ω ...
1,2 kΩ

2 x 16 Bit
Daten
2 x 8 Bit
Steuer/
Status
(optional)

750-461/

000-003

PT1000/
RTD

-200 °C ...
+850 °C

2 x 16 Bit
Daten
2 x 8 Bit
Steuer/
Status
(optional)

750-461/

000-004

Ni 100/
RTD

-60 °C ...
+250 °C

2 x 16 Bit
Daten
2 x 8 Bit
Steuer/
Status
(optional)

750-461/

000-005

Ni 1000/
RTD

-60 °C ...
+250 °C

2 x 16 Bit
Daten
2 x 8 Bit
Steuer/
Status
(optional)

Busklemme

Funktion PT100/

750-461/

000-006

RTD/
optimierte
Temperatur
drift

750-461/

000-007

Widerstands­messung,
10R-5k0

750-461/

000-200

PT100/
RTD/
Status­informa­tionen für
S5-FB250

750-461/

003-000

PT100/
RTD/
parame­trierbar

750-461/

020-000

NTC
20kOhm

Kanäle 2 2 2 2 2

Messbereich -200 °C ...

Zählertiefe 2 x 16 Bit

WAGO-I/O-SYSTEM 750
Busklemmen

+850 °C

Daten
2 x 8 Bit
Steuer/
Status
(optional)

10 Ω ...
5,0 kΩ

2 x 16 Bit
Daten
2 x 8 Bit
Steuer/
Status
(optional)

-200 °C ...
+850 °C,

2 x 16 Bit
Daten
2 x 8 Bit
Steuer/
Status
(optional)

-200 °C ...
+850 °C

2 x 16 Bit
Daten
2 x 8 Bit
Steuer/
Status
(optional)

-30 °C ...
+130 °C

2 x 16 Bit
Daten
2 x 8 Bit
Steuer/
Status
(optional)

8 • 750-461, (/xxx-xxx) [2 AI Pt100/ RTD]

t

Ansicht

2.1.2 750-461, (/xxx-xxx) [2 AI Pt100/ RTD]

2-Kanal Analog Eingangsklemme für Widerstandssensoren
2- oder 3-Leiter Anschluss

2.1.2.1 Ansicht

13 14

Funktion AI 1

Fehler AI 1

+R 1

A

B

+R1 +R2

RL1 RL2

C

D

Funktion AI 2
Fehler AI 2

Datenkontakte

+R 2

2-Leiter 3-Leiter

Abb. 2.1.2-1: Ansicht g046100d

2.1.2.2 Varianten

Artikel-Nr. Bezeichnung Beschreibung

Pt-Widerstandssensoren

750-461 2 AI PT100/RTD 2-Kanal Analog Eingangsklemme, Pt 100

750-461/000-003 2 AI PT1000/RTD 2-Kanal Analog Eingangsklemme, Pt 1000

750-461/000-006 2 AI PT100/RTD/

RL 1

-R1 -R2

SS

Schirm Schirm

750-461

RL 2

-R 2-R 1

optimierte Temperaturdrif

Messbereich: -200 °C ... +850 °C

Messbereich: -200 °C ... +850 °C

2-Kanal Analog Eingangsklemme, Pt 100
Messbereich: -200 °C ... +850 °C

750-461/000-200 2 AI PT100/RTD/

Statusinformationen für
S5-FB250

2-Kanal Analog Eingangsklemme, Pt 100
Messbereich: -200 °C ... +850 °C,
mit Statusinformation für S5-FB250 im
Datenwort

Ni-Widerstandssensoren

750-461/000-004 2 AI Ni 100/RTD 2-Kanal Analog Eingangsklemme, Ni 100

Messbereich: -60 °C ... +250 °C

750-461/000-005 2 AI Ni 1000/RTD 2-Kanal Analog Eingangsklemme, Ni 1000

Messbereich: -60 °C ... +250 °C

WAGO-I/O-SYSTEM 750
Busklemmen

750-461, (/xxx-xxx) [2 AI Pt100/ RTD] • 9
Beschreibung

Artikel-Nr. Bezeichnung Beschreibung

Widerstandsmessung

750-461/000-002 2 AI Widerstands-

750-461/000-007 2 AI Widerstands-

Betriebsart parametrierbar mit WAGO-I/O-CHECK 2

750-461/003-000 2 AI PT100/RTD/

2.1.2.3 Beschreibung

Die analoge Eingangsklemme 750-461 und die Varianten 750-461/xxx-xxx
messen Widerstände im Feldbereich bzw. werten Platin- oder Nickel­Widerstandssensoren aus.
Je nach Betriebsart der entsprechenden Klemme wird der Widerstandswert als
Temperaturwert umgerechnet oder direkt ausgegeben. Die Umrechnung und
Linearisierung der gemessenen Widerstandswerte in einen zur Temperatur des
ausgewählten Widerstandssensors proportionalen Zahlenwert erfolgt durch
einen Mikroprozessor in der Klemme.
Bei der Klemmenvariante 750-461/003-000 kann die gewünschte Betriebsart
durch Parametrieren festgelegt werden. Dieses erfolgt über das
Inbetriebnahmetool WAGO-I/O-CHECK 2 (Bestell-Nr.: 759-302). Die
Voreinstellung ist Pt 100. Nach Einstellen der Parameter verhält sich die
Klemme dann entsprechend wie die Variante mit der gewählten Betriebsart.
Die hier für die Basis-Klemme 750-461 beschriebene Betriebsart ist
"Auswertung des Widerstandsensors vom Typ Pt 100".
Die analoge Klemme besitzt zwei Eingangskanäle und ermöglicht den
direkten Anschluss von zwei Pt 100-Widerstandssensoren in 2- oder 3-Leiter­Technik.
Es können z. B. zwei 3-Leiter-Sensoren an +R1, RL1 und –R1 bzw. an +R2,
RL2 und –R2 verdrahtet werden.
Für den Anschluss von 2-Leiter-Sensoren ist eine Brücke zu schalten
zwischen +R1 und RL1 bzw. +R2 und RL2.
Der Schirmanschluss ist direkt zur Tragschiene geführt. Die
Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

messung, 10R-1k2

messung, 10R-5k0

parametrierbar

2-Kanal Analog Eingangsklemme,
Widerstandsmessung,
Messbereich: 10 Ω ... 1,2 kΩ

2-Kanal Analog Eingangsklemme,
Widerstandsmessung,
Messbereich: 10 Ω ... 5,0 kΩ

2-Kanal Analog Eingangsklemme,
parametrierbar; Voreinstellung: Pt 100
Messbereich: -200 °C ... +850 °C

Feld- und Systemebene sind galvanisch voneinander getrennt.

WAGO-I/O-SYSTEM 750
Busklemmen

10 • 750-461, (/xxx-xxx) [2 AI Pt100/ RTD]
Beschreibung

Die Betriebsbereitschaft und die störungsfreie Klemmenbus-Kommunikation
der Kanäle wird jeweils mit einer dazugehörigen grünen Status-LED
angezeigt. Zusätzlich signalisiert eine rote Fehler-LED je Kanal einen
Kurzschluss oder die Unterbrechung der Sensorleitung sowie eine
Bereichsüberschreitung. Nach dem Beheben des Fehlers benötigt das Modul
bis zu 4 Sekunden um einen korrekten Messwert auszugeben, das Modul
750-461/000-006 benötigt bis zu 12 Sekunden.

Die Anordnung der einzelnen Ausgangsklemmen ist bei der Projektierung des
Feldbus-Knoten beliebig. Eine blockweise Anordnung ist nicht erforderlich.

Beachten

Die Busklemme besitzt keine Leistungskontakte. Für die Feldversorgung bei
nachfolgenden Busklemmen muss deshalb eine Potentialeinspeiseklemme
eingesetzt werden.

Die Eingangsklemme kann an allen Kopplern / Controllern (mit Ausnahme
der Economy-Varianten 750-320, -323, -324 und -327) des
WAGO-I/O-SYSTEM 750 betrieben werden.

WAGO-I/O-SYSTEM 750
Busklemmen

750-461, (/xxx-xxx) [2 AI Pt100/ RTD] • 11 Anzeigeelemente

2.1.2.4 Anzeigeelemente

LED Kanal Zustand Funktion

13 14

A

A
B

C

B

D

Abb. 2.1.2-2:
Anzeigeelemente

g045202x

A

aus

grün

ein

keine Betriebsbereitschaft oder keine bzw. gestörte
Klemmenbus-Kommunikation

Betriebsbereitschaft und ungestörte Klemmenbus­Kommunikation

aus Normalbetrieb

B
rot

750-461,

1

750-461/000-003,

-004, -005, -006

750-461/000-200 Überschreitung des zulässigen

ein

Über- und Unterschreitung des
zulässigen Messbereiches,
Drahtbruch

Messbereiches, Drahtbruch

750-461/000-002 Über- und Unterschreitung des

zulässigen Messbereiches

C
D

aus

C
grün

ein

750-461/000-007 Überschreitung des zulässigen

Messbereiches

keine Betriebsbereitschaft oder keine bzw. gestörte
Klemmenbus-Kommunikation

Betriebsbereitschaft und ungestörte Klemmenbus­Kommunikation

aus Normalbetrieb

750-461,

2

750-461/000-003,

-004, -005, -006

Über- und Unterschreitung des
zulässigen Messbereiches,
Drahtbruch

D
rot

ein

750-461/000-200 Überschreitung des zulässigen

Messbereiches, Drahtbruch

750-461/000-002 Über- und Unterschreitung des

zulässigen Messbereiches

750-461/000-007 Überschreitung des zulässigen

Messbereiches

WAGO-I/O-SYSTEM 750
Busklemmen

12 • 750-461, (/xxx-xxx) [2 AI Pt100/ RTD]
Schematisches Schaltbild

2.1.2.5 Schematisches Schaltbild

+R1 +R2

6

2

RL1

7

3

-R1

8

Schirm

4

750-461

RL2

-R2

+R

RL

-R

Schirm

10nF

270pF

270pF

MUX

A

D

Funktion

Logik

Fehler

5

1

Abb. 2.1.2-3: Schematisches Schaltbild g046101d

WAGO-I/O-SYSTEM 750
Busklemmen

750-461, (/xxx-xxx) [2 AI Pt100/ RTD] • 13
Technische Daten

2.1.2.6 Technische Daten

Klemmenspezifische Daten

Anzahl der Eingänge 2

Spannungsversorgung über Systemspannung DC/DC

Stromaufnahme

Sensorarten

(Die frei konfigurierbare Variante unterstützt
alle aufgeführten Sensorarten.)

(intern) 80 mA

max.

Pt 100 (Basisversion), optional bestellbare
Varianten für Pt 200, Pt 500, Pt 1000,
Ni 100, Ni 120, Ni 1000, Widerstandsmessung.

Sensoranschluss 3-Leiter (Voreinstellung) oder 2-Leiter

Temperaturbereich -200 °C ... +850 °C (Pt)

-60 °C ... +250 °C (Ni)

Auflösung 0,1 °C

Wandlungszeit 320 ms (je Kanal)

960 ms (je Kanal für 750-461/000-006)

Ansprechverzug

(Zeit vom Einschalten oder vom Verbinden des
Sensors bis zum ersten gültigen Messwert)

Messfehler

25°C

max.

Temperaturkoeffizient

4 s
12 s (für 750-461/000-006)

<± 0,2 % vom Skalenendwert

<± 0,01 % /K vom Skalenendwert
<± 0,001 % /K v. Skalenendwert (für
750-461/000-006)

Potentialtrennung 500 V (Feld/System)

Messstrom

0,5 mA

typ.

Datenbreite 2 x 16 Bit Daten

2 x 8 Bit Steuer/Status (optional)

Abmessungen (mm) B x H x T 12 x 64* x 100

Gewicht ca. 55 g

Normen und Richtlinien (vgl. Kapitel 2.2 im Handbuch zum Koppler / Controller)

EMV CE-Störfestigkeit gem. EN 50082-2 (96)

EMV CE-Störaussendung gem. EN 50081-1 (93)

EMV-Schiffbau-Störfestigkeit gem. Germanischer Lloyd (97)

EMV-Schiffbau-Störaussendung gem. Germanischer Lloyd (97)

WAGO-I/O-SYSTEM 750
Busklemmen

* ab Oberkante Tragschiene

14 • 750-461, (/xxx-xxx) [2 AI Pt100/ RTD]
Technische Daten

Zulassungen (vgl. Kapitel 2.2 im Handbuch zum Koppler / Controller)

(UL508)

CULUS

ABS (American Bureau of Shipping)

BV (Bureau Veritas)

DNV (Det Norske Veritas) Cl. B

GL (Germanischer Lloyd) Cat. A, B, C, D

KR (Korean Register of Shipping)

LR (Lloyd's Register) Env. 1, 2, 3, 4

NKK (Nippon Kaiji Kyokai)

RINA (Registro Italiano Navale)

(UL1604) Class I Div2 ABCD T4A

CULUS

KEMA II 3 G EEx nA II T4

Konformitätskennzeichnung

Weitere Informationen
Detaillierte Hinweise zu den Zulassungen können Sie dem Dokument
"Übersicht Zulassungen WAGO-I/O-SYSTEM 750" entnehmen.
Dieses finden Sie auf der CD ROM ELECTRONICC Tools and Docs
(Art.-Nr.: 0888-0412) oder im Internet unter:

www.wago.com ! Dokumentation ! WAGO-I/O-SYSTEM 750 !

Systembeschreibung

WAGO-I/O-SYSTEM 750
Busklemmen

750-461, (/xxx-xxx) [2 AI Pt100/ RTD] • 15 Prozessabbild

2.1.2.7 Prozessabbild

Einige Feldbussysteme verarbeiten Statusinformationen zum Eingangskanal
mit Hilfe eines Statusbytes.
Dieses Statusbyte ist mit dem Inbetriebnahme-Tool WAGO-I/O-CHECK 2
darstellbar, die Verarbeitung durch den Koppler/Controller ist jedoch optional,
d. h. Zugriff oder Auswertung der Status-Informationen sind abhängig von
dem jeweiligen Feldbussystem.

Beachten

Die Abbildung der Prozessdaten einiger Busklemmen bzw. deren Varianten
im Prozessabbild ist spezifisch für den eingesetzten Feldbus-Koppler/

-Controller. Entnehmen Sie diese Angaben sowie den speziellen Aufbau des
jeweiligen Control-/Statusbytes bitte dem Kapitel "Feldbusspezifischer
Aufbau der Prozessdaten" in der Beschreibung zum Prozessabbild des
entsprechenden Kopplers/Controllers.

2.1.2.7.1 Busklemmen für Pt-Widerstandssensoren

Pt-Widerstandssensoren (Messbereich: -200 °C ... +850 °C)

750-461 Auswertung Pt 100

750-461/000-003 Auswertung Pt 1000

750-461/000-006 Auswertung PT100 Temp-Drift optimiert

(0.001%/K) (Wandlungszeit 960ms)

750-461/000-200 Auswertung Pt 100, mit Statusinformation

für S5-FB250 im Datenwort

Für die Auswertung von Platin-Widerstandssensoren (750-461,
750-461/000-003 und 750-461/000-006) werden die Widerstandsmesswerte
umgerechnet und als Temperaturwerte ausgegeben.
Alle Temperaturwerte werden in einem einheitlichen Zahlenformat dargestellt.
Der mögliche Zahlenbereich entspricht dem definierten Temperaturbereich der
Pt-Sensoren, von -200 °C bis +850 °C.
In der Einstellung als Pt 100 werden die Temperaturwerte der Sensoren mit
einer Auflösung von 1 Digit pro 0,1 °C in einem Wort (16 Bit) dargestellt.
Daraus resultiert, dass 0 °C dem Zahlenwert 0x0000 und 100 °C dem
Zahlenwert 0x03E8 (dez. 1000) entspricht.
Temperaturwerte unter 0 °C werden binär im Zweierkomplement dargestellt.

Bei der Klemme 750-461/000-200 (Pt 100) werden die Widerstandsmesswerte
direkt ausgegeben.

WAGO-I/O-SYSTEM 750
Busklemmen

16 • 750-461, (/xxx-xxx) [2 AI Pt100/ RTD]
Prozessabbild

2.1.2.7.1.1 Pt 100

Die analogen Busklemmen 750-461 und 750-461/000-006 übertragen je Kanal
16 Bit Messwerte und optional 8 Statusbits an den Koppler/Controller.
Der Zugriff auf das Statusbyte ist jedoch abhängig von dem jeweiligen
Feldbussystem.

750-461, /000-006 (Pt 100)

Tem-

peratur

°C

<-200,0 10,00 '1000.0000.0000.0001' 0x8001 -32767 0x41 ein

-200,0 18,49 '1111.1000.0011.0000' 0xF830 -2000 0x00 aus

-100,0 60,25 '1111.1100.0001.1000' 0xFC18 -1000 0x00 aus

100,0 138,50 '0000.0011.1110.1000' 0x03E8 1000 0x00 aus
200,0 175,84 '0000.0111.1101.0000' 0x07D0 2000 0x00 aus
500,0 280,90 '0001.0011.1000.1000' 0x1388 5000 0x00 aus
750,0 360,47 '0001.1101.0100.1100' 0x1D4C 7500 0x00 aus
800,0 375,51 '0001.1111.0100.0000' 0x1F40 8000 0x00 aus
850,0 390,26 '0010.0001.0011.0100' 0x2134 8500 0x00 aus

>850,0 >390,26 '0010.0001.0011.0100' 0x2134 8500 0x42 ein

Drahtbruch an RL '0010.0001.0011.0100' 0x2134 8500 0x42 ein

1)

Temperaturwerte unter 0 °C werden binär im Zweierkomplement dargestellt.

Wider-

stand

!

0,0 100,00 '0000.0000.0000.0000' 0x0000 0 0x00 aus

Binär Hex. Dez. Hex. AI 1, 2

Zahlenwert 1)

Status-

byte

LED

Fehler

Der Messwert kann den Bereich von dezimal -2000 bis 8500 überschreiten, bevor die
Begrenzung einsetzt.

WAGO-I/O-SYSTEM 750
Busklemmen

750-461, (/xxx-xxx) [2 AI Pt100/ RTD] • 17
Prozessabbild

2.1.2.7.1.2 Pt 1000

Die analogen Busklemmen 750-461/000-003 übertragen je Kanal 16 Bit
Messwerte und optional 8 Statusbits an den Koppler/Controller.
Der Zugriff auf das Statusbyte ist jedoch abhängig von dem jeweiligen
Feldbussystem.

750-461/000-003 (Pt 1000)

Tem-

peratur

°C

<-200,0 100,00 '1000.0000.0000.0001' 0x8001 -32767 0x41 ein

-200,0 184,93 '1111.1000.0011.0000' 0xF830 -2000 0x00 aus

-100,0 602,54 '1111.1100.0001.1000' 0xFC18 -1000 0x00 aus

100,0 1385,00 '0000.0011.1110.1000' 0x03E8 1000 0x00 aus
200,0 1758,40 '0000.0111.1101.0000' 0x07D0 2000 0x00 aus
500,0 2808,96 '0001.0011.1000.1000' 0x1388 5000 0x00 aus
750,0 3604,65 '0001.1101.0100.1100' 0x1D4C 7500 0x00 aus
800,0 3755,09 '0001.1111.0100.0000' 0x1F40 8000 0x00 aus
850,0 3902,62 '0010.0001.0011.0100' 0x2134 8500 0x00 aus

>850,0 >3902,62 '0010.0001.0011.0100' 0x2134 8500 0x42 ein

Drahtbruch an RL '0010.0001.0011.0100' 0x2134 8500 0x42 ein

1)

Temperaturwerte unter 0 °C werden binär im Zweierkomplement dargestellt.

Wider-

stand

!

0,0 1000,00 '0000.0000.0000.0000' 0x0000 0 0x00 aus

Binär Hex. Dez. Hex. AI 1, 2

Zahlenwert 1)

Status-

byte

LED

Fehler

Der Messwert kann den Bereich von dezimal -2000 bis 8500 überschreiten, bevor die
Begrenzung einsetzt.

WAGO-I/O-SYSTEM 750
Busklemmen

18 • 750-461, (/xxx-xxx) [2 AI Pt100/ RTD]
Prozessabbild

2.1.2.7.1.3 Pt 100 mit Statusinformation für S5-FB250 im Datenwort

Die Busklemme 750-461/000-200 überträgt je Kanal 16 Bit Messwerte mit
Statusinformationen sowie optional 8 Statusbits an den Koppler/Controller.
Bei Einsatz einer S5 als übergeordneter Steuerung können diese Daten mit
dem Funktionsbausteinen FB 250 direkt ausgewertet werden.

Der Zugriff auf das Statusbyte ist jedoch abhängig von dem jeweiligen
Feldbussystem.

Die Statusinformationen werden in Bit 0 bis Bit 2 und der digitalisierte
Messwert in Bit 3 bis Bit 14 abgebildet.

750-461/000-200 (Pt 100)

Tem-

peratur

°C

-200,0 20 '0000.0110.0110.0 000' 0x0660 1638 0x00 aus

-185,0 25 '0000.1000.0000.0 000' 0x0800 2048 0x00 aus

-125,0 50 '0001.0000.0000.0 000' 0x1000 4096 0x00 aus

266,0 200 '0100.0000.0000.0 000' 0x4000 16384 0x00 aus
560,0 300 '0110.0000.0000.0 000' 0x6000 24576 0x00 aus
850,0 390 '0111.1100.1100.1 000' 0x7CC8 32949 0x00 aus

1)

Statusinformationen: X: nicht benutzt, F: Kurzschluss, Drahtbruch, Ü: Übersteuerung

2)

Temperaturwerte unter 0 °C werden binär im Zweierkomplement dargestellt.

Wider-

stand

!

10 '0000.0011.0011.0 000' 0x0330 819 0x00 aus

0,0 100 '0010.0000.0000.0 000' 0x2000 8192 0x00 aus

800 '1111.1111.1111.1 000' 0xFFF8 65535 0x00 aus

>800 undefiniert 0x00 aus

>ca.1200 '0001.0000.0001.0 001' 0x1011 4113 0x42 ein

Zahlenwert 2) mit Statusinformationen 1)

Binär XFÜ

1)

Hex. Dez. Hex. AI 1,2

Status-

byte

LED

Fehler

Mit "ca." versehene Angaben sind nicht kalibriert.

WAGO-I/O-SYSTEM 750
Busklemmen

750-461, (/xxx-xxx) [2 AI Pt100/ RTD] • 19
Prozessabbild

2.1.2.7.2 Busklemmen für Ni-Widerstandssensoren

Ni-Widerstandssensoren (Messbereich: -60 °C ... +250 °C)

750-461/000-004 Auswertung Ni 100

750-461/000-005 Auswertung Ni 1000

Für die Auswertung von Nickel-Widerstandssensoren werden die
Widerstandsmesswerte umgerechnet und als Temperaturwerte ausgegeben.
Alle Temperaturwerte werden in einem einheitlichen Zahlenformat dargestellt.
Der mögliche Zahlenbereich entspricht dem definierten Temperaturbereich der
Ni-Sensoren, von -60 °C bis +250 °C.

2.1.2.7.2.1 Ni 100

In der Einstellung als Ni 100 750-461/000-004 werden die Temperaturwerte
der Sensoren mit einer Auflösung von 1 Digit pro 0,1 °C in einem Wort
(16 Bit) dargestellt. Daraus resultiert, dass 0 °C dem Zahlenwert 0x0000 und
100 °C dem Zahlenwert 0x03E8 (dez. 1000) entspricht.
Temperaturwerte unter 0 °C werden binär im Zweierkomplement dargestellt.

Die Busklemmen übertragen je Kanal 16 Bit als Messwerte und optional
8 Statusbits an den Koppler/Controller.

750-461/000-004 (Ni 100)

Tem-

peratur

°C

<-60,0 <69,16 '1000.0000.0000.0001' 0x8001 -32767 0x41 ein

-60,0 69,16 '1111.1101.1010.1000' 0xFDA8 -600 0x00 aus

-50,0 74,26 '1111.1110.0000.1100' 0xFE0C -500 0x00 aus

50,0 129,10 '0000.0001.1111.0100' 0x01F4 500 0x00 aus
100,0 161,77 '0000.0011.1110.1000' 0x03E8 1000 0x00 aus
150,0 198,62 '0000.0101.1101.1100' 0x05DC 1500 0x00 aus
200,0 240,64 '0000.0111.1101.0000' 0x07D0 2000 0x00 aus
250,0 289,13 '0000.1001.1100.0100' 0x09C4 2500 0x00 aus

>250,0 >289,13 '0010.0001.0011.0100' 0x2134 8500 0x42 ein

Drahtbruch an RL '0010.0001.0011.0100' 0x2134 8500 0x42 ein

1)

Prozesswerte unter 0 °C werden binär im Zweierkomplement dargestellt.

Der Messwert kann den Bereich von dezimal –600 bis 2500 überschreiten, bevor die
Begrenzung einsetzt.

Wider-

stand

!

0,0 100,00 '0000.0000.0000.0000' 0x0000 0 0x00 aus

Binär Hex. Dez. Hex. AI 1,2

Zahlenwert 1)

Status-

byte

LED

Fehler

WAGO-I/O-SYSTEM 750
Busklemmen

20 • 750-461, (/xxx-xxx) [2 AI Pt100/ RTD]
Prozessabbild

2.1.2.7.2.2 Ni 1000

In der Einstellung als Ni 1000 750-461/000-005 werden die Temperaturwerte
der Sensoren mit einer Auflösung von 1 Digit pro 0,1 °C in einem Wort
(16 Bit) dargestellt. Daraus resultiert, dass 0 °C dem Zahlenwert 0x0000 und
100 °C dem Zahlenwert 0x03E8 (dez. 1000) entspricht.
Temperaturwerte unter 0 °C werden binär im Zweierkomplement dargestellt.

Die Busklemmen übertragen je Kanal 16 Bit als Messwerte und optional
8 Statusbits an den Koppler/Controller.

750-461/000-005 (Ni 1000)

Tem-

peratur

°C

<-60,0 <691,60 '1000.0000.0000.0001' 0x8001 -32767 0x41 ein

-60,0 691,60 '1111.1101.1010.1000' 0xFDA8 -600 0x00 aus

-50,0 742,60 '1111.1110.0000.1100' 0xFE0C -500 0x00 aus

50,0 1291,00 '0000.0001.1111.0100' 0x01F4 500 0x00 aus
100,0 1617,96 '0000.0011.1110.1000' 0x03E8 1000 0x00 aus
150,0 1986,20 '0000.0101.1101.1100' 0x05DC 1500 0x00 aus
200,0 2406,40 '0000.0111.1101.0000' 0x07D0 2000 0x00 aus
250,0 2891,31 '0000.1001.1100.0100' 0x09C4 2500 0x00 aus

>250,0 >2891,31 '0010.0001.0011.0100' 0x2134 8500 0x42 ein

Drahtbruch an RL '0010.0001.0011.0100' 0x2134 8500 0x42 ein

1)

Prozesswerte unter 0 °C werden binär im Zweierkomplement dargestellt.

Wider-

stand

!

0,0 1000,00 '0000.0000.0000.0000' 0x0000 0 0x00 aus

Binär Hex. Dez. Hex. AI 1,2

Zahlenwert 1)

Status-

byte

LED

Fehler

Der Messwert kann den Bereich von dezimal –600 bis 2500 überschreiten, bevor die
Begrenzung einsetzt.

WAGO-I/O-SYSTEM 750
Busklemmen

750-461, (/xxx-xxx) [2 AI Pt100/ RTD] • 21
Prozessabbild

2.1.2.7.3 Busklemmen für Widerstandsmessung

Widerstandsmessung

750-461/000-002 Widerstandsmessung,

Messbereich: 10 Ω ... 1,2 kΩ

750-461/000-007 Widerstandsmessung,

Messbereich: 10 Ω ... 5,0 kΩ

Bei der Widerstandsmessung werden die gemessenen Werte direkt
ausgegeben.
Die Widerstandmessung ist nur in 2-Leiter-Anschlusstechnik möglich.

2.1.2.7.3.1 Widerstandsmessung 10 Ohm bis 1,2 kOhm

Bei der Klemme 750-461/000-002 mit dem Messbereich von 10 Ω bis 1,2 kΩ
beträgt die Auflösung 1 Digit pro 0,1 Ω.

Die Busklemmen übertragen je Kanal 16 Bit als Messwerte und optional
8 Statusbits an den Koppler/Controller.

750-461/000-002 (10 " ... 1,2 k")

Widerstand

" Binär Hex. Dez. Hex. AI 1,2

0 '1110.1100.0000.0000' 0xEC00 -5120 0x00 aus

10 '0000.0000.0110.0100' 0x0064 100 0x00 aus
100 '0000.0011.1110.1000' 0x03E8 1000 0x00 aus
200 '0000.0111.1101.0000' 0x07D0 2000 0x00 aus
300 '0000.1011.1011.1000' 0x0BB8 3000 0x00 aus
400 '0000.1111.1010.0000' 0x0FA0 4000 0x00 aus
500 '0001.0011.1000.1000' 0x1388 5000 0x00 aus
750 '0001.1101.0100.1100' 0x1D4C 7500 0x00 aus

1000 '0010.0111.0001.0000' 0x2710 10000 0x00 aus
1200 '0010.1110.1110.0000' 0x2EE0 12000 0x00 aus

>ca.1200 '0010.0001.0011.0100' 0x2134 8500 0x42 ein

Mit "ca." versehene Angaben sind nicht kalibriert.

Zahlenwert

Status-

byte

LED

Fehler

WAGO-I/O-SYSTEM 750
Busklemmen

22 • 750-461, (/xxx-xxx) [2 AI Pt100/ RTD]
Prozessabbild

2.1.2.7.3.2 Widerstandsmessung 10 Ohm bis 5,0 kOhm

Bei der Klemme 750-461/000-007 mit dem Messbereich von 10 Ω bis 5,0 kΩ
beträgt die Auflösung 1 Digit pro 0,5 Ω.

Die Busklemmen übertragen je Kanal 16 Bit als Messwerte und optional
8 Statusbits an den Koppler/Controller.

750-461/000-007 (10 " ... 5 k")

Widerstand

" Binär 1) Hex. Dez. Hex. AI 1,2

0 '1110.1100.0000.0000' 0xEC00 -5120 0x00 aus

10 '0000.0000.0001.0100' 0x0014 20 0x00 aus
100 '0000.0000.1100.1000' 0x00C8 200 0x00 aus
200 '0000.0001.1001.0000' 0x0190 400 0x00 aus
300 '0000.0010.0101.1000' 0x0258 600 0x00 aus

1000 '0000.0111.1101.0000' 0x07D0 2000 0x00 aus
2000 '0000.1111.1010.0000' 0x0FA0 4000 0x00 aus
3000 '0001.0111.0111.0000' 0x1770 6000 0x00 aus
4000 '0001.1111.0100.0000' 0x1F40 8000 0x00 aus
5000 '0010.0111.0001.0000' 0x2710 10000 0x00 aus

>ca.5000 '0010.0111.0001.0000' 0x2710 10000 0x42 ein

Mit "ca." versehene Angaben sind nicht kalibriert.

Zahlenwert

Status-

byte

LED

Fehler

WAGO-I/O-SYSTEM 750
Busklemmen

750-461, (/xxx-xxx) [2 AI Pt100/ RTD] • 23 Parametrierbare Variante 750-461/003-000

2.1.2.8 Parametrierbare Variante 750-461/003-000

Die Betriebsart der Busklemmen-Variante 750-461/003-000 ist mit Hilfe des
Inbetriebnahme-Tools WAGO-I/O-CHECK 2 (Bestell-Nr.: 759-302) frei
parametrierbar.
Die Voreinstellung ist Pt 100. In dieser Betriebsart hat die Klemme dasselbe
Verhalten und auch dieselben Prozesswerte wie die Basisklemme 750-461.

Der Parametrierdialog in WAGO-I/O-CHECK 2 bietet Auswahlfelder für die
möglichen Einstellungen dieser Busklemme.

Auswahlfeld Mögliche Einstellungen

RTD Type Pt100 (-200 °C ... 850 °C)* / Ni100 (-60 °C ... 250 °C) /

Pt1000 (-200 °C ... 850 °C) / Pt500 (-200 °C ... 850 °C) /
Pt200 (-200 °C ... 850 °C) / Ni1000 (-60 °C ... 250 °C) /
Ni120 (-80 °C ... 320 °C) / Ohm ( 10.0 ... 5000.0) /
Ohm (10.0 ... 1200.0)

2-wire Zweileiteranschlusstechnik Connection

3-wire* Dreileiteranschlusstechnik

OFF* Keine Einblendung von Statusanzeigen State-Bits

ON Einblendung von Statusanzeigen in den unteren drei

Bits:

Bit 0: Überlauf. Wird gesetzt, wenn der Messwert
außerhalb des zulässigen Bereichs liegt.

Bit 1: Fehler. Wird gesetzt, wenn das Modul einen
Fehler in der internen Funktion erkennt oder der
Eingang kurzgeschlossen ist.

Bit 2: 0

OFF Watchdog-Timer nicht aktiviert Watchdog Timer

ON* Watchdog-Timer aktiviert.

Werden für 100 ms keine Prozessdaten mit dem
Buskoppler ausgetauscht, so erlöschen die grünen LEDs.

OFF* Zweierkomplement-Darstellung Amount Sign

ON Betrag/Vorzeichen-Darstellung

Filter Constants 12,5 Hz – 500 ms / 25 Hz – 250 ms* / 50 Hz – 125 ms /

60 Hz – 110 ms / 100 Hz – 65 ms

OFF Keine Beschränkung des Ausgabewertes Overrange Protection

* Standardeinstellung

WAGO-I/O-SYSTEM 750
Busklemmen

ON* Wird eine Temperatur von 850 °C überschritten, werden

die Statusbits gesetzt und der Ausgabewert auf 850 °C
beschränkt.

OFF* Anwender Skalierung nicht aktiv User Scaling

ON Anwender Skalierung aktiv

OFF WAGO Skalierung nicht aktiv WAGO Scaling

ON* WAGO Skalierung aktiv

24 • 750-461, (/xxx-xxx) [2 AI Pt100/ RTD]
Parametrierbare Variante 750-461/003-000

Für die Verstellung der Offset und Verstärkungswerte der Anwender- und
Herstellerskalierung sind in WAGO-I/O-CHECK 2 folgende Eingabefelder
vorhanden.

Eingabefeld ... Offset Gain

User Scaling ... 0x0000 0x0100

WAGO Scaling ... 0x0000 0x00A0

Für den Hardwareabgleich der Klemme sind in WAGO-I/O-CHECK 2
folgende Eingabefelder vorhanden.

Eingabefeld Einstellungen

Offset 0xECF0

Gain 0x2700

2-Leiter-Offset 0x0180

Weitere Informationen
Detaillierte Informationen zu der Parametrierung dieser Busklemme sind in
der Dokumentation zu dem Inbetriebnahme-Tool WAGO-I/O-CHECK 2 zu
finden oder auch im Internet unter: www.wago.com.

WAGO-I/O-SYSTEM 750
Busklemmen

Busklemmen • 25 750-461/020-000 [2 AI NTC 20kOhm]

2.1.3 750-461/020-000 [2 AI NTC 20kOhm]

2-Kanal Analog Eingangsklemme für NTC 20kOhm Widerstandssensoren,
2-Leiter Anschluss

2.1.3.1 Ansicht

13 14

Fehler AI 1

+R 1

A

B

+R1 +R2

RL1 RL2

-R1 -R2

SS

C

D

Funktion AI 2Funktion AI 1
Fehler AI 2

Datenkontakte

+R 2

-R 2-R 1

2-Leiter

Schirm Schirm

Abb. 2.1.3-1: Ansicht g046103d

2.1.3.2 Beschreibung

Die analoge Eingangsklemme 750-461/020-000 wertet NTC 20kOhm­Widerstandssensoren aus.

Der Widerstandswert wird als Temperaturwert umgerechnet. Die Umrechnung
und Linearisierung der gemessenen Widerstandswerte in einen zur Temperatur
des ausgewählten Widerstandssensors proportionalen Zahlenwert erfolgt
durch einen Mikroprozessor in der Klemme.

Die analoge Klemme besitzt zwei Eingangskanäle und ermöglicht den
direkten Anschluss von zwei Widerstandssensoren in 2-Leiter-Technik.
Der Schirmanschluss ist direkt zur Tragschiene geführt. Die
Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.

Feld- und Systemebene sind galvanisch voneinander getrennt.

750-461
/020-000

Die Betriebsbereitschaft und die störungsfreie Klemmenbus-Kommunikation
der Kanäle wird jeweils mit einer dazugehörigen grünen Status-LED
angezeigt. Zusätzlich signalisiert eine rote Fehler-LED je Kanal einen
Kurzschluss oder die Unterbrechung der Sensorleitung sowie eine
Bereichsüberschreitung. Nach dem Beheben des Fehlers benötigt das Modul
bis zu 4 Sekunden um einen korrekten Messwert auszugeben.

WAGO-I/O-SYSTEM 750
Busklemmen

26 • Busklemmen
750-461/020-000 [2 AI NTC 20kOhm]

Die Anordnung der einzelnen Eingangsklemmen ist bei der Projektierung des
Feldbus-Knoten beliebig. Eine blockweise Anordnung ist nicht erforderlich.

Beachten

Die Busklemme besitzt keine Leistungskontakte. Für die Feldversorgung bei
nachfolgenden Busklemmen muss deshalb eine Potentialeinspeiseklemme
eingesetzt werden.

Die Eingangsklemme kann an allen Kopplern / Controllern (mit Ausnahme
der Economy-Varianten 750-320, -323, -324 und -327) des
WAGO-I/O-SYSTEM 750 betrieben werden.

2.1.3.3 Anzeigeelemente

LED Kanal Zustand Funktion

13 14

A

A
B

C

B

D

Abb. 2.1.3-2:
Anzeigeelemente

g045202x

A

aus

grün

ein

1

keine Betriebsbereitschaft oder keine bzw. gestörte
Klemmenbus-Kommunikation

Betriebsbereitschaft und ungestörte Klemmenbus­Kommunikation

aus Normalbetrieb

B

C

rot

D

ein

aus

C

grün

ein

2

Über- und Unterschreitung des zulässigen
Messbereiches, Drahtbruch

keine Betriebsbereitschaft oder keine bzw. gestörte
Klemmenbus-Kommunikation

Betriebsbereitschaft und ungestörte Klemmenbus­Kommunikation

aus Normalbetrieb

D

rot

ein

Über- und Unterschreitung des zulässigen
Messbereiches, Drahtbruch

WAGO-I/O-SYSTEM 750
Busklemmen

Busklemmen • 27
750-461/020-000 [2 AI NTC 20kOhm]

2.1.3.4 Schematisches Schaltbild

+R1 +R2

6

2

7

3

-R1

8

Schirm

4

750-461
/020-000

-R2

+R

-R

Schirm

10nF

270pF

A

D

Funktion

Logik

Fehler

5

1

Abb. 2.1.3-3: Schematisches Schaltbild g046104d

WAGO-I/O-SYSTEM 750
Busklemmen

28 • Busklemmen
750-461/020-000 [2 AI NTC 20kOhm]

2.1.3.5 Technische Daten

Klemmenspezifische Daten

Anzahl der Eingänge 2

Spannungsversorgung über Systemspannung DC/DC

Stromaufnahme

(intern) 65 mA

max.

Sensorarten NTC 20kOhm

Sensoranschluss 2-Leiter

Temperaturbereich -30 °C ... +130 °C

Auflösung 0,1 °C

Wandlungszeit 320 ms (je Kanal)

Ansprechverzug

(Zeit vom Einschalten oder vom Verbinden des
Sensors bis zum ersten gültigen Messwert)

max.

Messfehler

(Die genannten Genauigkeitsangaben gelten für
einen Zuleitungswiderstand R

< 1 Ohm)

L

4 s

<± 1,0 K im Bereich –30 °C ... +50 °C
(<± 0,5 K bei 25 °C)
<± 2,0 K im Bereich +50 °C ... +100 °C
<± 3,0 K im Bereich +100 °C ... +130 °C

Temperaturkoeffizient

<± 0,002 % /K vom Skalenendwert

Potentialtrennung 400 V (System/Versorgung)

Messstrom

0,05 mA bei 25 °C

typ.

Datenbreite 2 x 16 Bit Daten

2 x 8 Bit Steuer/Status (optional)

Abmessungen (mm) B x H x T 12 x 64* x 100

* ab Oberkante Tragschiene

Gewicht ca. 55 g

Normen und Richtlinien (vgl. Kapitel 2.2 im Handbuch zum Koppler / Controller)

EMV CE-Störfestigkeit gem. EN 61000-6-2 (01)

EMV CE-Störaussendung gem. EN 61000-6-3 (01)

Zulassungen (vgl. Kapitel 2.2 im Handbuch zum Koppler / Controller)

(UL508)

CULUS

Konformitätskennzeichnung

Weitere Informationen
Detaillierte Hinweise zu den Zulassungen können Sie dem Dokument
"Übersicht Zulassungen WAGO-I/O-SYSTEM 750" entnehmen.
Dieses finden Sie auf der CD ROM ELECTRONICC Tools and Docs
(Art.-Nr.: 0888-0412-0001-0101) oder im Internet unter:

www.wago.com -> Service /Downloads /Dokumentation

/WAGO-I/O-SYSTEM 750/Systembeschreibung/.

WAGO-I/O-SYSTEM 750
Busklemmen

Busklemmen • 29
750-461/020-000 [2 AI NTC 20kOhm]

2.1.3.6 Prozessabbild

Einige Feldbussysteme verarbeiten Statusinformationen zum Eingangskanal
mit Hilfe eines Statusbytes.
Dieses Statusbyte ist mit dem Inbetriebnahme-Tool WAGO-I/O-CHECK 2
darstellbar, die Verarbeitung durch den Koppler/Controller ist jedoch optional,
d. h. Zugriff oder Auswertung der Status-Informationen sind abhängig von
dem jeweiligen Feldbussystem.

Beachten

Die Abbildung der Prozessdaten einiger Busklemmen bzw. deren Varianten
im Prozessabbild ist spezifisch für den eingesetzten Feldbus-Koppler/

-Controller. Entnehmen Sie diese Angaben sowie den speziellen Aufbau des
jeweiligen Control-/Statusbytes bitte dem Kapitel "Feldbusspezifischer
Aufbau der Prozessdaten" in der Beschreibung zum Prozessabbild des
entsprechenden Kopplers/Controllers.

Die analogen Busklemmen 750-461/020-000 übertragen je Kanal 16 Bit
Messwerte und optional 8 Statusbits an den Koppler/Controller.

Für die Auswertung von NTC 20kOhm-Widerstandssensoren werden die
Widerstandsmesswerte umgerechnet und als Temperaturwerte ausgegeben.
Alle Temperaturwerte werden in einem einheitlichen Zahlenformat dargestellt.
Der mögliche Zahlenbereich entspricht dem definierten Temperaturbereich der
Sensoren, von -30 °C bis +130 °C.
In der Einstellung als NTC 20kOhm werden die Temperaturwerte der
Sensoren mit einer Auflösung von 1 Digit pro 0,1 °C in einem Wort (16 Bit)
dargestellt. Daraus resultiert, dass 0 °C dem Zahlenwert 0x0000 und 100 °C
dem Zahlenwert 0x03E8 (dez. 1000) entspricht.
Temperaturwerte unter 0 °C werden binär im Zweierkomplement dargestellt.

750-461/020-000

Tem-

peratur

°C

<ca -30,0 >414,70 '0010.0001.0011.0100' 0x2134 8500 0x42 ein

-30,0 414,70 '1111.1110.1101.0100' 0xFED4 -300 0x00 aus

25,0 20,00 '0000.0000.1111.1010' 0x00FA 250 0x00 aus

50,0 6,72 '0000.0001.1111.0100' 0x01F4 500 0x00 aus
100,0 1,12 '0000.0011.1110.1000' 0x03E8 1000 0x00 aus
130,0 0,46 '0000.0101.0001.0100' 0x0514 1300 0x00 aus

>ca 130,0 <0,46 '1000.0000.0000.0001' 0x8001 -32767 0x41 ein

1)

Temperaturwerte unter 0 °C werden binär im Zweierkomplement dargestellt.

Wider-

stand

k"

0,0 70,20 '0000.0000.0000.0000' 0x0000 0 0x00 aus

Binär Hex. Dez. Hex. AI 1, 2

Zahlenwert 1)

Status-

byte

LED

Fehler

Der Messwert kann den Bereich von dezimal -300 bis 1300 überschreiten, bevor die
Begrenzung einsetzt.

WAGO-I/O-SYSTEM 750
Busklemmen

WAGO Kontakttechnik GmbH & Co. KG
Postfach 2880 • D-32385 Minden
Hansastraße 27 • D-32423 Minden
Telefon: [phone] – 0
Telefax: 05 71/8 87 – 1 69
E-Mail: [e-mail]

Internet: http://www.wago.com
