11

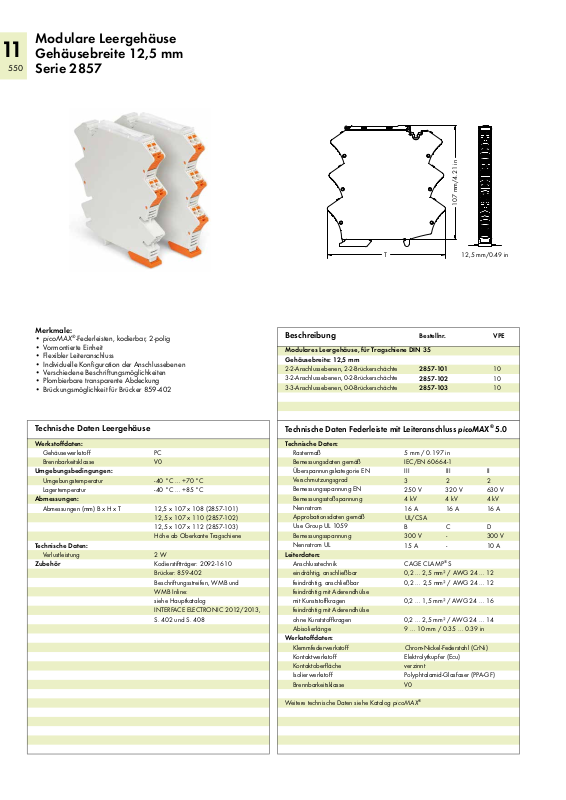

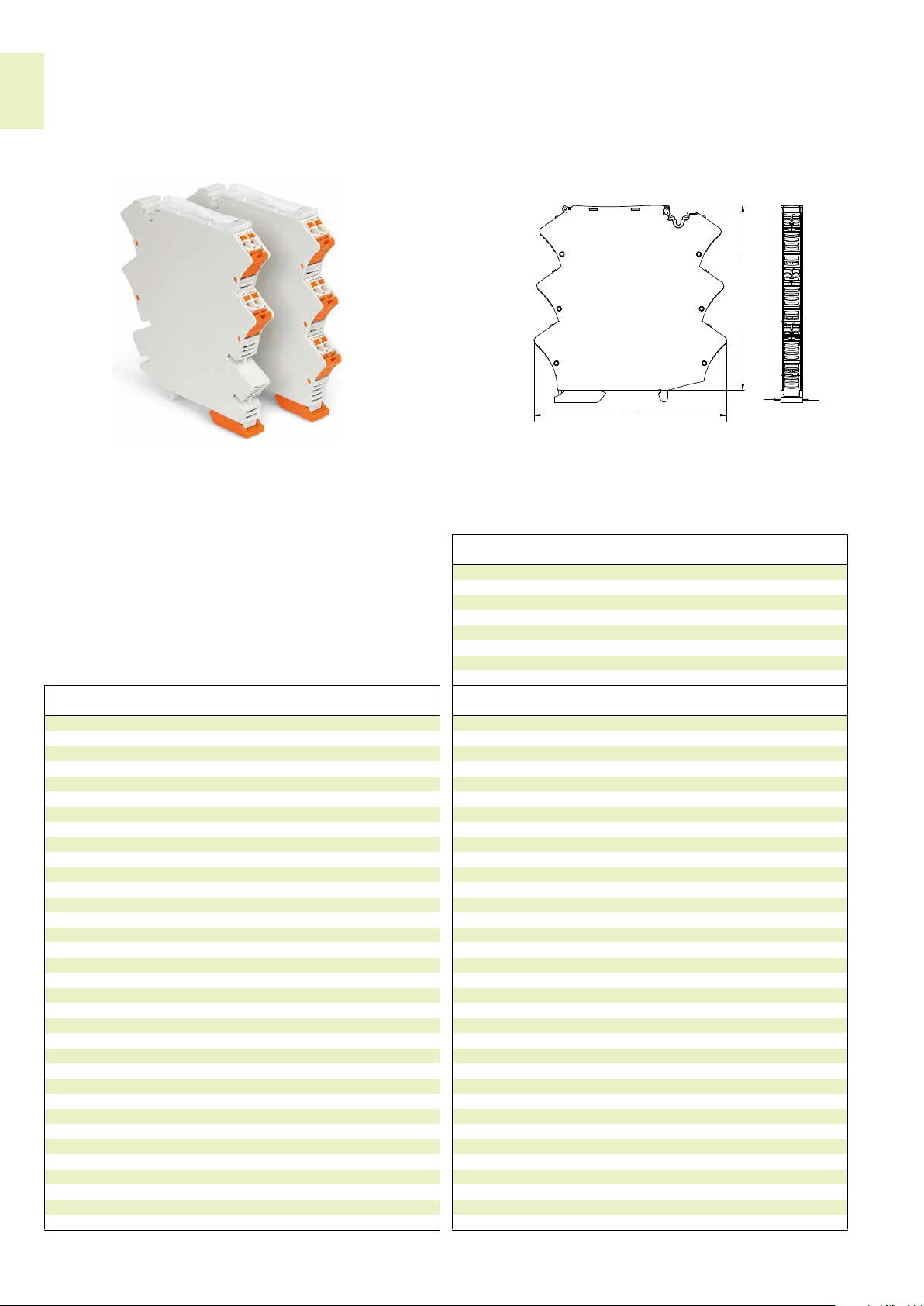

Serie 2857
Modulares Leergehäuse
Gehäusebreite: 12,5 mm
550
Modulare Leergehäuse
Gehäusebreite 12,5 mm
Serie 2857
107 mm/4.21 in
Merkmale:
• picoMAX
®
-Federleisten, kodierbar, 2-polig
• Vormontierte Einheit
• Flexibler Leiteranschluss
• Individuelle Konfiguration der Anschlussebenen
• Verschiedene Beschriftungsmöglichkeiten
• Plombierbare transparente Abdeckung
• Brückungsmöglichkeit für Brücker 859-402
Technische Daten Leergehäuse
Werkstoffdaten:
Gehäusewerkstoff PC
Brennbarkeitsklasse V0
Umgebungsbedingungen:
Umgebungstemperatur -40 °C … +70 °C
Lagertemperatur -40 °C … +85 °C
Abmessungen:
Abmessungen (mm) B x H x T 12,5 x 107 x 108 (2857-101)
Technische Daten:
Verlustleistung 2 W
Zubehör Kodierstiftträger: 2092-1610
12,5 x 107 x 110 (2857-102)
12,5 x 107 x 112 (2857-103)
Höhe ab Oberkante Tragschiene
Brücker: 859-402
Beschriftungsstreifen, WMB und
WMB Inline:
siehe Hauptkatalog
INTERFACE ELECTRONIC 2012/2013,
S. 402 und S. 408
T
Beschreibung
Modulares Leergehäuse, für Tragschiene DIN 35
Gehäusebreite: 12,5 mm
2-2-Anschlussebenen, 2-2-Brückerschächte
3-2-Anschlussebenen, 0-2-Brückerschächte
3-3-Anschlussebenen, 0-0-Brückerschächte
Bestellnr. VPE
2857-101 10
2857-102 10
2857-103 10
Technische Daten Federleiste mit Leiteranschluss
Technische Daten:
Rastermaß
Bemessungsdaten gemäß
Überspannungskategorie EN
Verschmutzungsgrad
Bemessungsspannung EN
Bemessungsstoßspannung
Nennstrom
Approbationsdaten gemäß
Use Group UL 1059
Bemessungsspannung
Nennstrom UL
Leiterdaten:
Anschlusstechnik CAGE CLAMP
eindrähtig, anschließbar 0,2 … 2,5 mm² / AWG 24 … 12
feindrähtig, anschließbar 0,2 … 2,5 mm² / AWG 24 … 12
feindrähtig mit Aderendhülse
mit Kunststoffkragen 0,2 … 1,5 mm² / AWG 24 … 16
feindrähtig mit Aderendhülse
ohne Kunststoffkragen 0,2 … 2,5 mm² / AWG 24 … 14
Abisolierlänge 9 … 10 mm / 0.35 … 0.39 in
Werkstoffdaten:
Klemmfederwerkstoff Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff Elektrolytkupfer (Ecu)
Kontaktoberfläche verzinnt
Isolierwerkstoff Polyphtalamid-Glasfaser (PPA-GF)
Brennbarkeitsklasse V0
Weitere technische Daten siehe Katalog picoMAX
5 mm / 0.197 in
IEC/EN 60664-1
III III II
3 2 2
250 V 320 V 630 V
4 kV 4 kV 4 kV
16 A 16 A 16 A
UL/CSA
B C D
300 V - 300 V
15 A - 10 A
®
12,5 mm/0.49 in
picoMAX® 5.0
®
S
