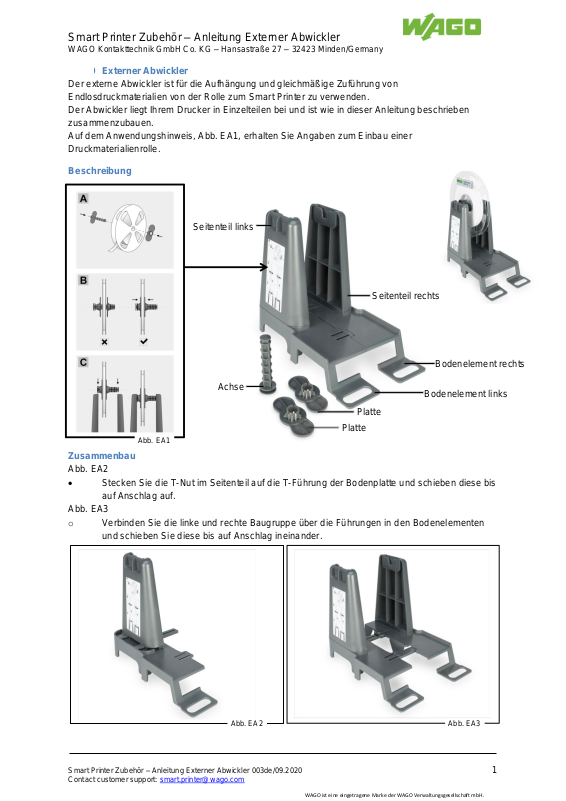

6.5.10 Externer Abwickler
Der externe Abwickler ist für die Aufhängung und gleichmäßige Zuführung von
Endlosdruckmaterialien von der Rolle zum Smart Printer zu verwenden.
Der Abwickler liegt Ihrem Drucker in Einzelteilen bei und ist wie in dieser Anleitung beschrieben
zusammenzubauen.

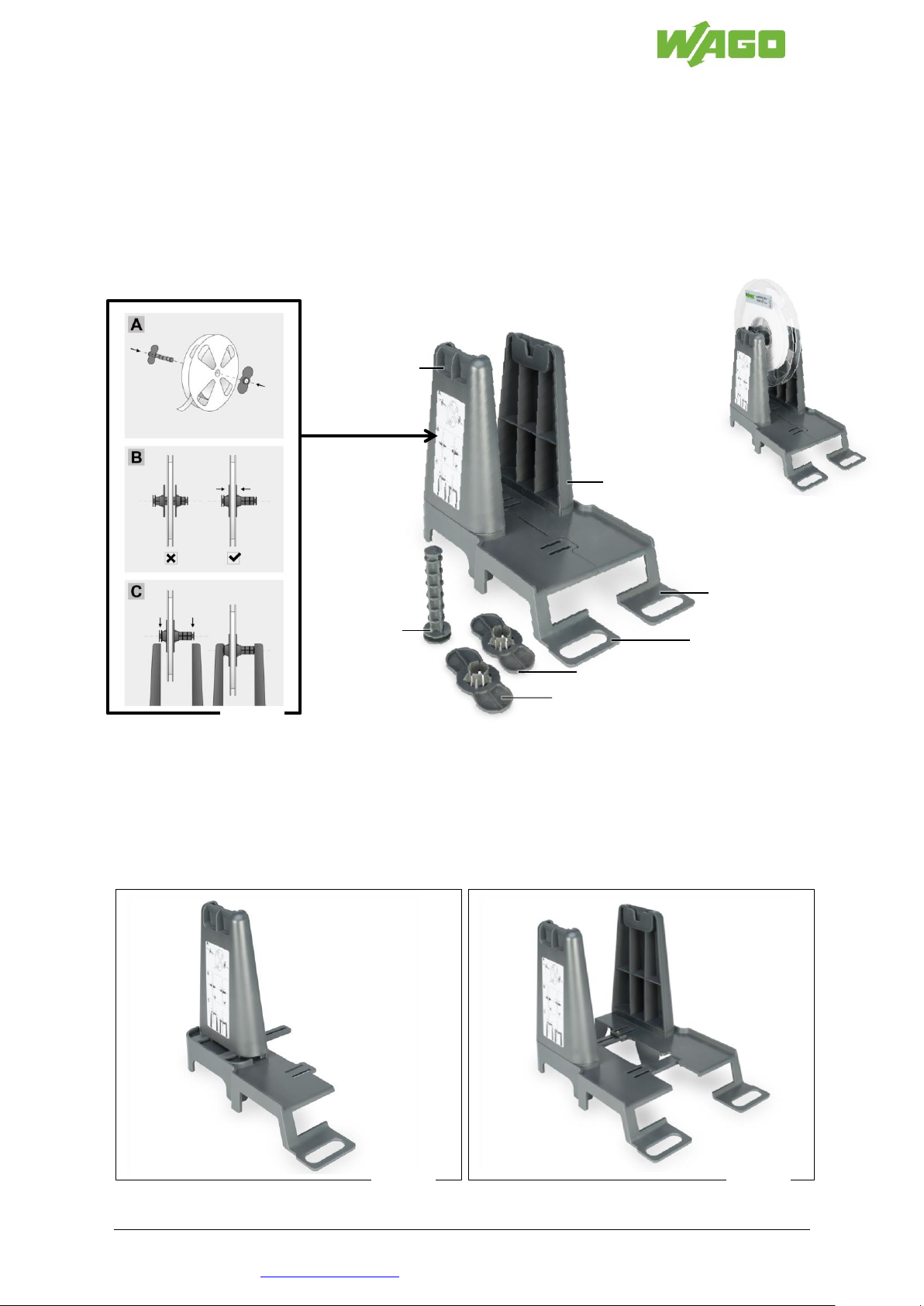

Auf dem Anwendungshinweis, Abb. EA1, erhalten Sie Angaben zum Einbau einer
Druckmaterialienrolle.
Beschreibung
Zusammenbau
Abb. EA2
• Stecken Sie die T-Nut im Seitenteil auf die T-Führung der Bodenplatte und schieben diese bis
auf Anschlag auf.
Abb. EA3
o Verbinden Sie die linke und rechte Baugruppe über die Führungen in den Bodenelementen
und schieben Sie diese bis auf Anschlag ineinander.
Seitenteil links
Seitenteil rechts
Bodenelement rechts
Bodenelement links
Platte
Achse
Platte
Abb. EA1
Abb. EA2
Abb. EA3
Page 2
Smart Printer Zubehör – Anleitung Externer Abwickler
WAGO Kontakttechnik GmbH Co. KG – Hansastraße 27 – 32423 Minden/Germany
Smart Printer Zubehör – Anleitung Externer Abwickler 003de/09.2020 2
Contact customer support: [email protected]
WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH.

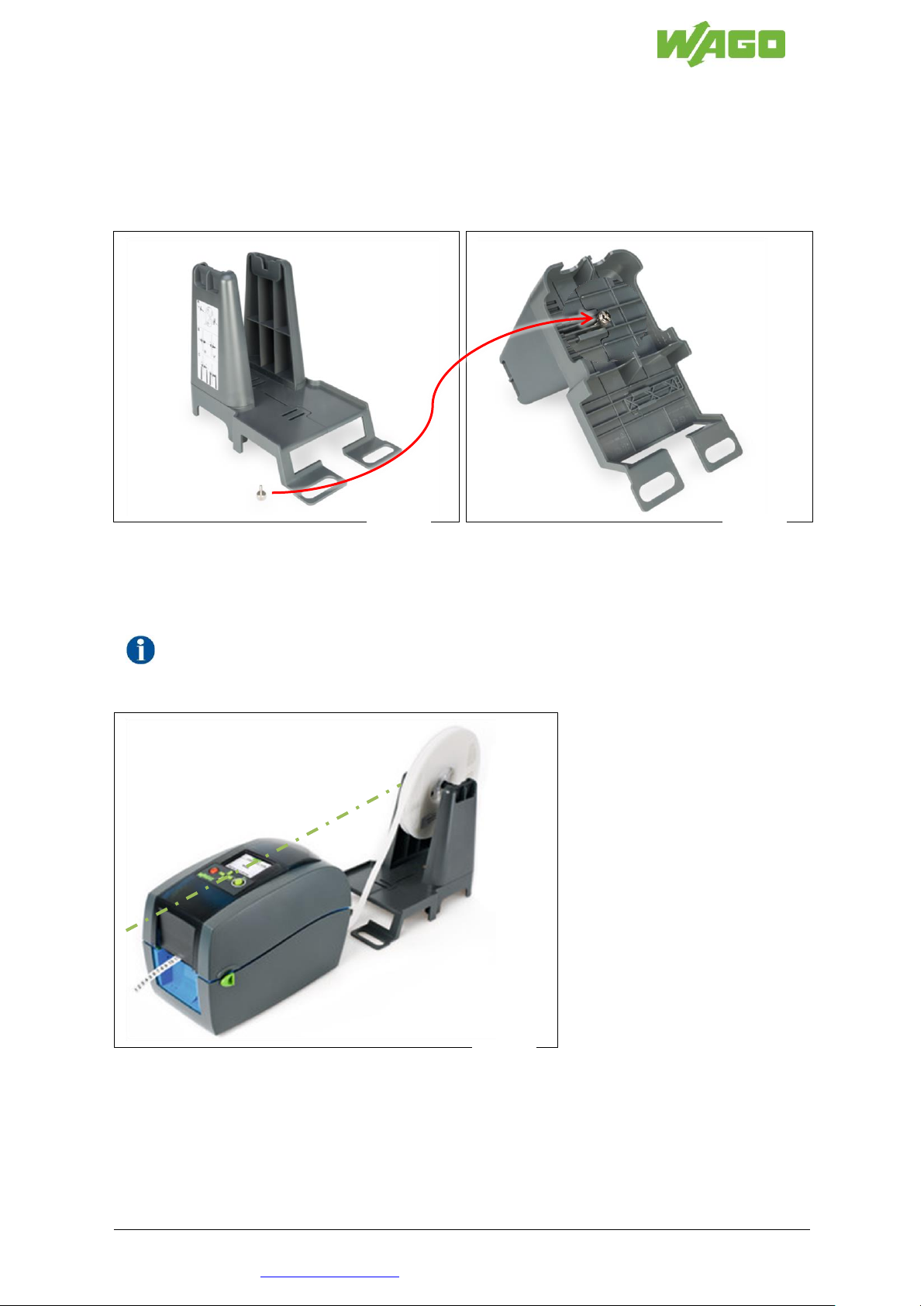

Abb. EA4
• Vormontierter externer Abwickler.
Abb. EA5
• Verschrauben Sie mit der Klemmschraube die linke und rechte Baugruppe.
Der externe Abwickler ist bereit für den Einsatz mit dem Smart Printer.
Abb. EA6
• Stellen Sie den externen Abwickler hinter dem Smart Printer auf.
• Stellen Sie den externen Abwickler auf der gleichen Ebene wie den Smart Printer auf.
Wichtig: Der externe Abwickler mit dem Druckmaterial auf der Rolle wird so positioniert, dass
das abrollende Druckmaterial und das durch den Drucker geführte Material eine gedachte
Gerade ergibt!
Abb. EA4
Abb. EA5
Abb. EA6
