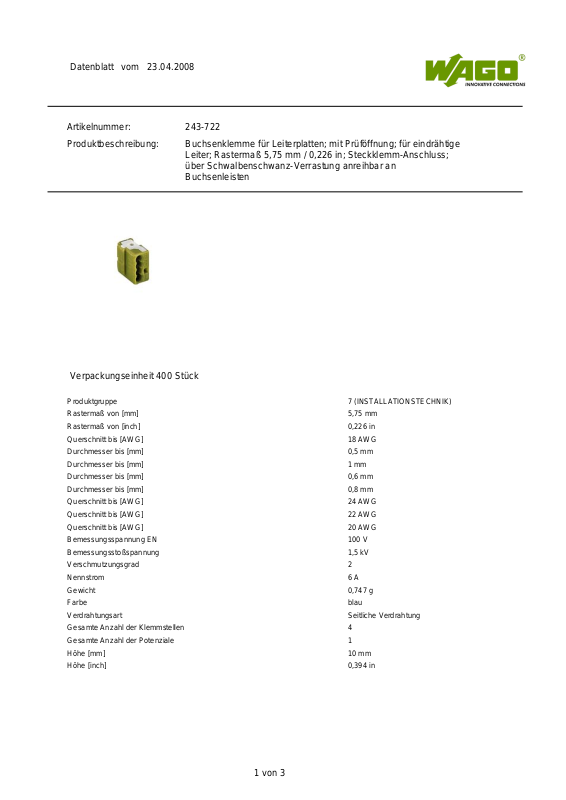

Page 1
Datenblatt vom 23.04.2008
Artikelnummer: 243-722
Produktbeschreibung: Buchsenklemme für Leiterplatten; mit Prüföffnung; für eindrähtige
Leiter; Rastermaß 5,75 mm / 0,226 in; Steckklemm-Anschluss;
über Schwalbenschwanz-Verrastung anreihbar an
Buchsenleisten
Verpackungseinheit 400 Stück
Produktgruppe 7 (INSTALLATIONSTECHNIK)
Rastermaß von [mm] 5,75 mm
Rastermaß von [inch] 0,226 in
Querschnitt bis [AWG] 18 AWG
Durchmesser bis [mm] 0,5 mm
Durchmesser bis [mm] 1 mm
Durchmesser bis [mm] 0,6 mm
Durchmesser bis [mm] 0,8 mm
Querschnitt bis [AWG] 24 AWG
Querschnitt bis [AWG] 22 AWG
Querschnitt bis [AWG] 20 AWG
Bemessungsspannung EN 100 V
Bemessungsstoßspannung 1,5 kV
Verschmutzungsgrad 2
Nennstrom 6 A
Gewicht 0,747 g
Farbe blau
Verdrahtungsart Seitliche Verdrahtung
Gesamte Anzahl der Klemmstellen 4
Gesamte Anzahl der Potenziale 1
Höhe [mm] 10 mm
Höhe [inch] 0,394 in
1 von 3
Page 2
Datenblatt vom 23.04.2008
Breite [inch] 0,226 in
Tiefe [mm] 10,5 mm
Tiefe [inch] 0,413 in
Abisolierlänge von [mm] 5 mm
Abisolierlänge bis [mm] 6 mm
Abisolierlänge [inch] 0,22 in
2 von 3
Page 3
Datenblatt vom 23.04.2008
Artikel Nr. Zulassungs-
stelle
243-722 ABS 04-HG476172-PDA 100 6 0,5-0,75
243-722 CSM 017956 100 6 0,5-0,75
243-722 RMR 11130002 100 6 0,5-0,75
243-722 RosTesT B09523 100 6 0,5-0,75
Die Sortierung erfolgt nach: Zulassungsstelle - Zulassungsnummer
© WAGO Kontakttechnik GmbH & Co. KG
Irrtümer und technische Änderungen vorbehalten, Irrtümer und technische Änderungen vorbehalten
Zulassungs Nr. Spannung
[V]
Strom [A] Querschnitt [ mm² ]
3 von 3
