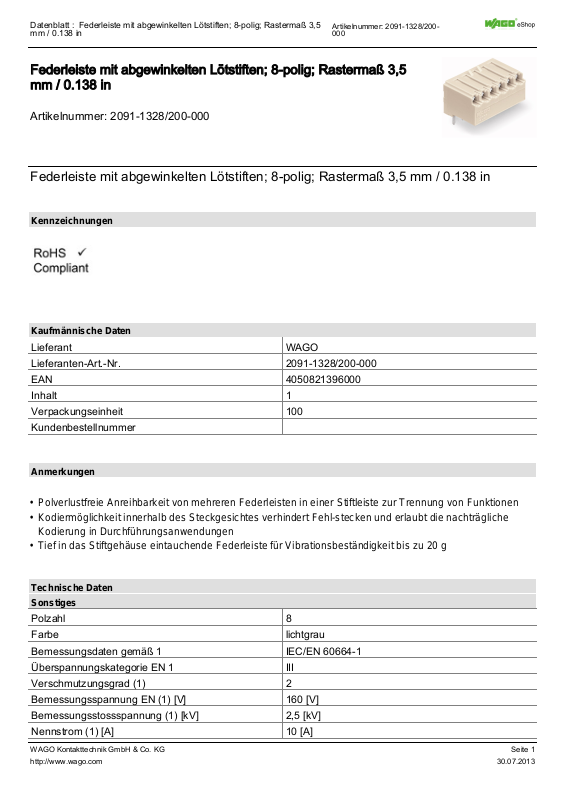

Page 1
Datenblatt : Federleiste mit abgewinkelten Lötstiften; 8-polig; Rastermaß 3,5
mm / 0.138 in
Artikelnummer: 2091-1328/200000
Federleiste mit abgewinkelten Lötstiften; 8-polig; Rastermaß 3,5
mm / 0.138 in
Artikelnummer: 2091-1328/200-000
Federleiste mit abgewinkelten Lötstiften; 8-polig; Rastermaß 3,5 mm / 0.138 in
Kennzeichnungen
Kaufmännische Daten
Lieferant WAGO
Lieferanten-Art.-Nr. 2091-1328/200-000
EAN 4050821396000
Inhalt 1
Verpackungseinheit 100
Kundenbestellnummer
Anmerkungen
•
Polverlustfreie Anreihbarkeit von mehreren Federleisten in einer Stiftleiste zur Trennung von Funktionen
•
Kodiermöglichkeit innerhalb des Steckgesichtes verhindert Fehl-stecken und erlaubt die nachträgliche
Kodierung in Durchführungsanwendungen
•
Tief in das Stiftgehäuse eintauchende Federleiste für Vibrationsbeständigkeit bis zu 20 g
Technische Daten
Sonstiges
Polzahl 8
Farbe lichtgrau
Bemessungsdaten gemäß 1 IEC/EN 60664-1
Überspannungskategorie EN 1 III
Verschmutzungsgrad (1) 2
Bemessungsspannung EN (1) [V] 160 [V]
Bemessungsstossspannung (1) [kV] 2,5 [kV]
Nennstrom (1) [A] 10 [A]
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 1
30.07.2013
Page 2
Datenblatt : Federleiste mit abgewinkelten Lötstiften; 8-polig; Rastermaß 3,5
mm / 0.138 in
Technische Daten
Artikelnummer: 2091-1328/200000
Überspannungskategorie EN 2 II
Verschmutzungsgrad (2) 2
Bemessungsspannung EN (2) [V] 320 [V]
Bemessungsstossspannung (2) [kV] 2,5 [kV]
Nennstrom (2) [A] 10 [A]
Überspannungskategorie EN 3 III
Verschmutzungsgrad (3) 3
Bemessungsspannung EN (3) [V] 160 [V]
Bemessungsstossspannung (3) [kV] 2,5 [kV]
Nennstrom (3) [A] 10 [A]
Lötstiftlänge [mm] 2,4 [mm]
Lötstiftbreite A [mm] 0,4 [mm]
Lötstiftbreite B [mm] 0,9 [mm]
Bohrlochdurchmesser [mm] [mm] 1,2 [mm]
Toleranz Bohrlochdurchmesser [mm] [mm] +0,1 [mm]
Isolierstoffgruppe I
Isolierwerkstoff Polyphtalamid-Glasfaser (PPA-GF)
Entflammbarkeitsklasse n. UL 94 V0
untere Grenztemperatur [°C] -60 [°C]
obere Grenztemparatur [°C] 100 [°C]
Kontaktwerkstoff Kupferlegierung
Kontaktoberfläche verzinnt
Brandlast [MJ] 0,099 [MJ]
Gewicht [g] 4,24 [g]
Breite [mm] 28 [mm]
Breite [in] 1,102 [in]
Höhe [mm] 11,6 [mm]
Hoehe [in] 0,457 [in]
Tiefe [mm] 13 [mm]
Tiefe [in] 0,512 [in]
Rastermaß von [mm] 3,5 [mm]
Approbationen
ArtikelNr Zulassungsstelle ZulassungsNr. Spannung
[V]
Bilder & Zeichnungen
Detailbilder
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Strom [A] Querschnitt [mm², AWG]
Seite 2
30.07.2013
Page 3
Datenblatt : Federleiste mit abgewinkelten Lötstiften; 8-polig; Rastermaß 3,5
mm / 0.138 in

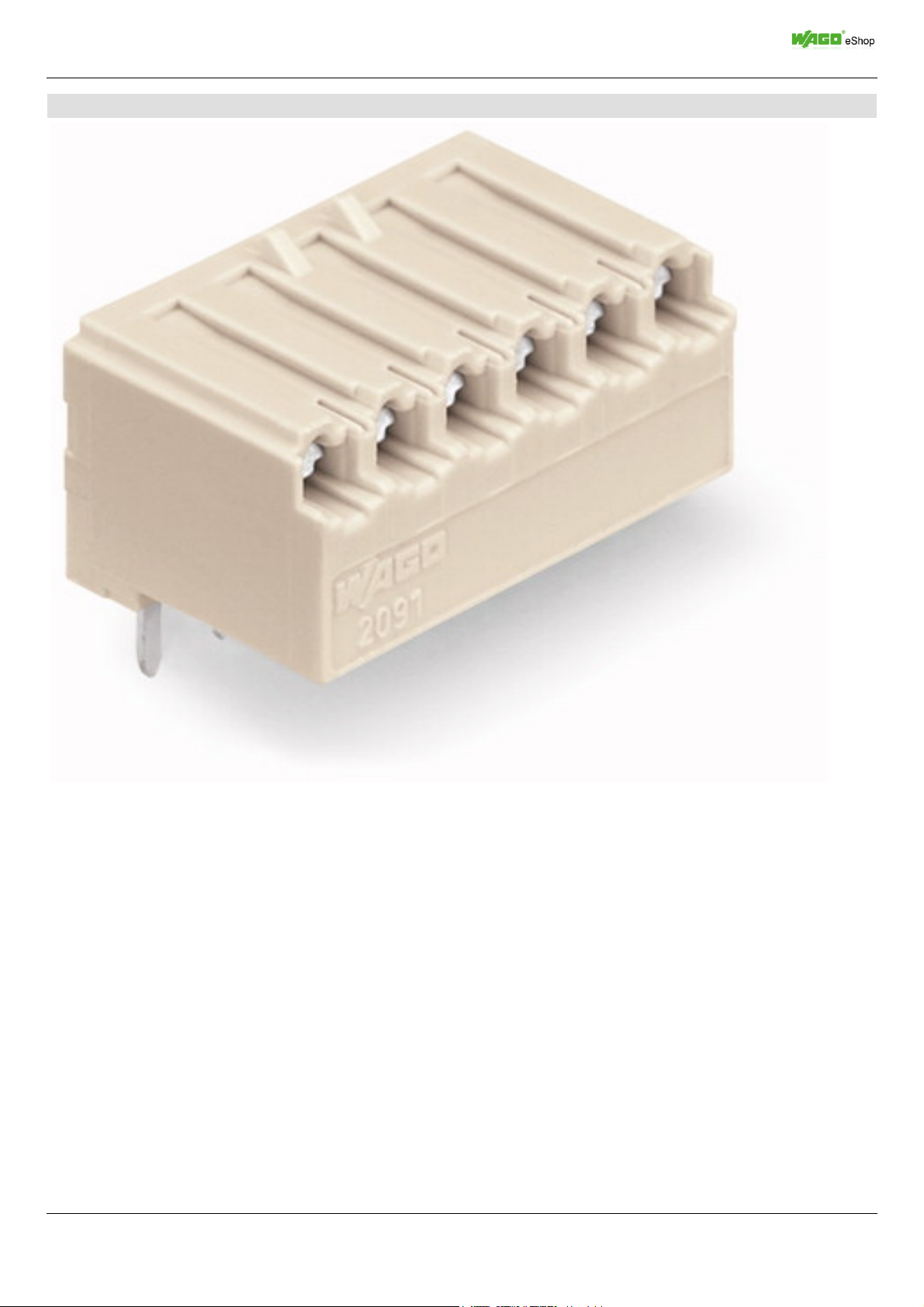

Bilder & Zeichnungen
Artikelnummer: 2091-1328/200000
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 3
30.07.2013
Page 4
Datenblatt : Federleiste mit abgewinkelten Lötstiften; 8-polig; Rastermaß 3,5
mm / 0.138 in
Bilder & Zeichnungen
Artikelnummer: 2091-1328/200000
Adresse
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: 0571/887-0
Fax: 0571/887-169
http://www.wago.com
© 2011 WAGO Kontakttechnik GmbH & Co. KG
Technische Änderungen und Irrtümer vorbehalten.
