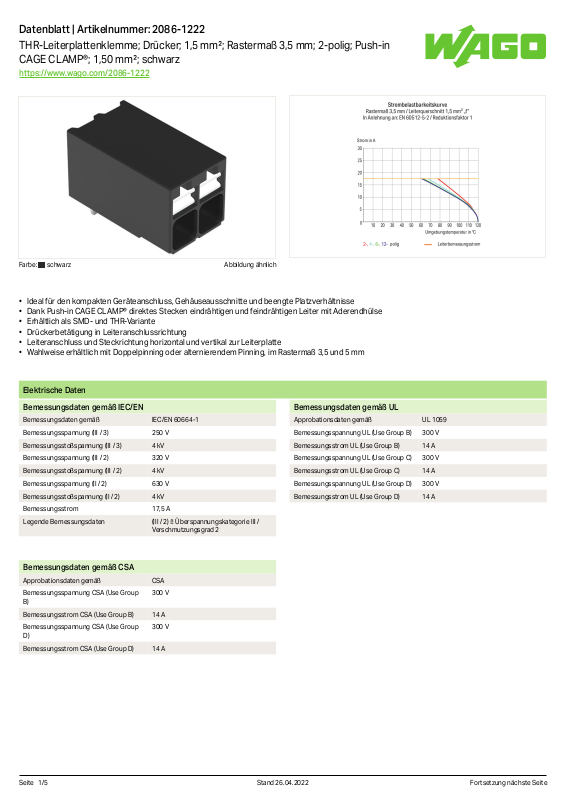

Datenblatt | Artikelnummer: 2086-1222
THR-Leiterplattenklemme; Drücker; 1,5 mm²; Rastermaß 3,5 mm; 2-polig; Push-in
CAGE CLAMP®; 1,50 mm²; schwarz
https://www.wago.com/2086-1222

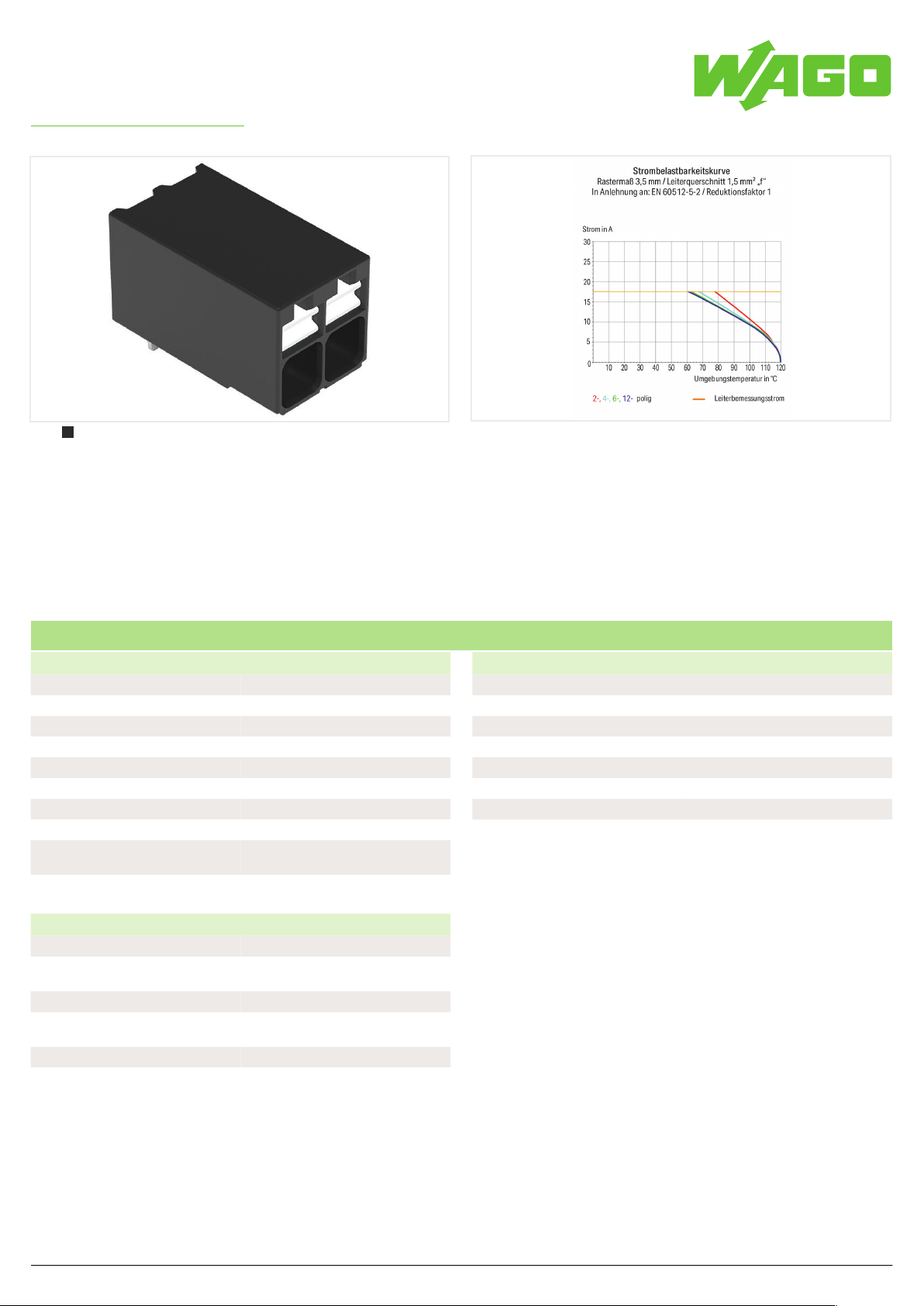

Farbe:schwarzAbbildung ähnlich
•Ideal für den kompakten Geräteanschluss, Gehäuseausschnitte und beengte Platzverhältnisse
•Dank Push-in CAGE CLAMP® direktes Stecken eindrähtigen und feindrähtigen Leiter mit Aderendhülse
•Erhältlich als SMD- und THR-Variante
•Drückerbetätigung in Leiteranschlussrichtung
•Leiteranschluss und Steckrichtung horizontal und vertikal zur Leiterplatte
•Wahlweise erhältlich mit Doppelpinning oder alternierendem Pinning, im Rastermaß 3,5 und 5 mm
Elektrische Daten
Bemessungsdaten gemäß IEC/EN
Bemessungsdaten gemäßIEC/EN 60664-1
Bemessungsspannung (III / 3)250 V
Bemessungsstoßspannung (III / 3)4 kV
Bemessungsspannung (III / 2)320 V
Bemessungsstoßspannung (III / 2) 4 kV
Bemessungsspannung (II / 2)630 V
Bemessungsstoßspannung (II / 2)4 kV
Bemessungsstrom17,5 A
Legende Bemessungsdaten(III / 2) ≙ Überspannungskategorie III /
.
Verschmutzungsgrad 2
Bemessungsdaten gemäß CSA
Approbationsdaten gemäßCSA
Bemessungsspannung CSA (Use Group
B)
Bemessungsstrom CSA (Use Group B)14 A
Bemessungsspannung CSA (Use Group
D)
Bemessungsstrom CSA (Use Group D)14 A
.
300 V
300 V
Bemessungsdaten gemäß UL
Approbationsdaten gemäßUL 1059
Bemessungsspannung UL (Use Group B)300 V
Bemessungsstrom UL (Use Group B)14 A
Bemessungsspannung UL (Use Group C)300 V
Bemessungsstrom UL (Use Group C)14 A
Bemessungsspannung UL (Use Group D)300 V
Bemessungsstrom UL (Use Group D)14 A
.
Fortsetzung nächste Seite Stand 26.04.2022 Seite1/5
Datenblatt | Artikelnummer: 2086-1222
https://www.wago.com/2086-1222
Anschlussdaten
Gesamte Anzahl der Potentiale2
Anzahl Anschlusstypen1
Anzahl der Ebenen1
.
Geometrische Daten
Rastermaß3,5 mm / 0.138 inch
Breite7,7 mm / 0.303 inch
Höhe10,2 mm / 0.402 inch
Höhe ab Oberfläche7,8 mm / 0.307 inch
Tiefe13,6 mm / 0.535 inch
Lötstiftlänge2,4 mm
Lötstiftabmessungen0,3 x 0,8 mm
Durchmesser metallisiertes Loch (THR)1
.
Anschluss 1
AnschlusstechnikPush-in CAGE CLAMP
BetätigungsartDrücker
Eindrähtiger Leiter0,14 … 1,5 mm² / 28 … 16 AWG
Feindrähtiger Leiter0,14 … 1,5 mm² / 26 … 14 AWG
Feindrähtiger Leiter; mit Aderendhülse
mit Kunststoffkragen
Feindrähtiger Leiter; mit Aderendhülse
ohne Kunststoffkragen
Abisolierlänge8 … 9 mm / 0.31 … 0.35 inch
Leiteranschlussrichtung zur Leiterplatte0 °
Polzahl2
.
(+0,1)
mm
0,25 … 0,75 mm²
0,25 … 1,5 mm²
®
Leiterplattenkontaktierung
LeiterplattenkontaktierungTHR
Lötstiftanordnungüber die gesamte Klemmenleiste versetzt
Anzahl der Lötstifte pro Potential1
.
Werkstoffdaten
Hinweis WerkstoffdatenInformationen zu Materialangaben finden sie hier
Farbeschwarz
Isolierwerkstoff HauptgehäusePolyphtalamid (PPA GF)
Brennbarkeitsklasse gemäß UL 94V0
KlemmfederwerkstoffChrom-Nickel-Federstahl (CrNi)
KontaktwerkstoffElektrolytkupfer (E
)
Cu
KontaktoberflächeZinn
Brandlast0,03 MJ
Gewicht1 g
.
Umgebungsbedingungen
Grenztemperaturbereich-60 … +105 °C
.
Kaufmännische Daten
VPE (UVPE)432 Stück
UrsprungslandCH
GTIN4055144088885
Zolltarifnummer85369010000
.
Seite2/5
Fortsetzung nächste Seite Stand 26.04.2022
Datenblatt | Artikelnummer: 2086-1222
https://www.wago.com/2086-1222
Zulassungen / Zertifikate
Länderspezifische Zulassungen
ZulassungNormZertifikatsname
CB
DEKRA Certification B.V.
CSA
DEKRA Certification B.V.
KEMA/KEUR
DEKRA Certification B.V.
.
IEC 60947-7-4NL -74022
C22.280060692
EN 60947-7-471-119449
Downloads
Environmental Product Compliance
Compliance Search
Environmental Product
Compliance 2086-1222
.
Dokumentation
Weitere Informationen
T echnischer Anhang
03.04.2019
UL-Zulassungen
ZulassungNormZertifikatsname
UL
Underwriters Laboratories
Inc.
.
pdf
3549.50 KB
UL 1059E45172
.
CAD/CAE-Daten
CAD Daten
2D/3D Modelle
2086-1222
.
1 Passende Produkte
1.1 Optionales Zubehör
1.1.1 Aderendhülse
1.1.1.1 Aderendhülse
pdf
533.76 KB
CAE Daten
ZUKEN Portal
2086-1222
.
Art-Nr.: 216-301
Aderendhülse; Hülse für 0,25 mm² / AWG
24; mit Kunststoffkragen; galvanisch ver
zinnt; gelb
Seite3/5
Art-Nr.: 216-151
Aderendhülse; Hülse für 0,25 mm² / AWG
24; ohne Kunststoffkragen; galvanisch
verzinnt
Art-Nr.: 216-131
Aderendhülse; Hülse für 0,25 mm² / AWG
24; ohne Kunststoffkragen; galvanisch
verzinnt; silberfarben
Art-Nr.: 216-302
Aderendhülse; Hülse für 0,34 mm² / AWG
22; mit Kunststoffkragen; galvanisch ver
zinnt; helltürkis
Fortsetzung nächste Seite Stand 26.04.2022
Datenblatt | Artikelnummer: 2086-1222
https://www.wago.com/2086-1222
1.1.1.1 Aderendhülse
Art-Nr.: 216-132
Aderendhülse; Hülse für 0,34 mm² / AWG
24; ohne Kunststoffkragen; galvanisch
verzinnt
Art-Nr.: 216-141
Aderendhülse; Hülse für 0,5 mm² / AWG
20; ohne Kunststoffkragen; galvanisch
verzinnt; Elektrolytkupfer; gasdicht aufge
crimpt; gemäß DIN 46228, T eil 1/08.92
Art-Nr.: 216-202
Aderendhülse; Hülse für 0,75 mm² / AWG
18; mit Kunststoffkragen; galvanisch ver
zinnt; grau
Art-Nr.: 216-143
Aderendhülse; Hülse für 1 mm² / AWG 18;
ohne Kunststoffkragen; galvanisch ver
zinnt; Elektrolytkupfer; gasdicht aufge
crimpt; gemäß DIN 46228, T eil 1/08.92
.
Art-Nr.: 216-152
Aderendhülse; Hülse für 0,34 mm² / AWG
24; ohne Kunststoffkragen; galvanisch
verzinnt
Art-Nr.: 216-101
Aderendhülse; Hülse für 0,5 mm² / AWG
22; ohne Kunststoffkragen; galvanisch
verzinnt; silberfarben
Art-Nr.: 216-142
Aderendhülse; Hülse für 0,75 mm² / AWG
18; ohne Kunststoffkragen; galvanisch
verzinnt; Elektrolytkupfer; gasdicht auf
gecrimpt; gemäß DIN 46228, T eil 1/08.92
Art-Nr.: 216-144
Aderendhülse; Hülse für 1,5 mm² / AWG
16; ohne Kunststoffkragen; galvanisch
verzinnt; Elektrolytkupfer; gasdicht auf
gecrimpt; gemäß DIN 46228, T eil 1/08.92;
silberfarben
Art-Nr.: 216-241
Aderendhülse; Hülse für 0,5 mm² / AWG
20; mit Kunststoffkragen; galvanisch ver
zinnt; Elektrolytkupfer; gasdicht aufge
crimpt; gemäß DIN 46228, T eil 4/09.90;
weiß
Art-Nr.: 216-121
Aderendhülse; Hülse für 0,5 mm² / AWG
22; ohne Kunststoffkragen; galvanisch
verzinnt; silberfarben
Art-Nr.: 216-102
Aderendhülse; Hülse für 0,75 mm² / AWG
20; ohne Kunststoffkragen; galvanisch
verzinnt; silberfarben
Art-Nr.: 216-104
Aderendhülse; Hülse für 1,5 mm² / AWG
16; ohne Kunststoffkragen; galvanisch
verzinnt; silberfarben
Art-Nr.: 216-201
Aderendhülse; Hülse für 0,5 mm² / AWG
20; mit Kunststoffkragen; galvanisch ver
zinnt; weiß
Art-Nr.: 216-242
Aderendhülse; Hülse für 0,75 mm² / AWG
18; mit Kunststoffkragen; galvanisch ver
zinnt; Elektrolytkupfer; gasdicht aufge
crimpt; gemäß DIN 46228, T eil 4/09.90;
grau
Art-Nr.: 216-103
Aderendhülse; Hülse für 1 mm² / AWG 18;
ohne Kunststoffkragen; galvanisch ver
zinnt
1.1.2 Prüfen und Messen
1.1.2.1 Prüfzubehör
Art-Nr.: 859-500
WAGO Prüfstift; Ø 1 mm; 30 V AC / 60 V
DC; CAT0; 1 A; 10 mm unisoliert; Prüflei
tung zum Anlöten bis 0,5mm²
.
1.1.3 Werkzeug
1.1.3.1 Betätigungswerkzeug
Art-Nr.: 210-719
Betätigungswerkzeug; Klinge 2,5 x 0,4
mm; mit teilisoliertem Schaft
.
Art-Nr.: 735-500
WAGO Prüfstift; Ø 1 mm; 30 V AC / 60 V
DC; CAT0; 1 A; 6 mm unisoliert; Prüflei
tung zum Anlöten bis 0,5mm²
Seite4/5
Fortsetzung nächste Seite Stand 26.04.2022
Datenblatt | Artikelnummer: 2086-1222
https://www.wago.com/2086-1222

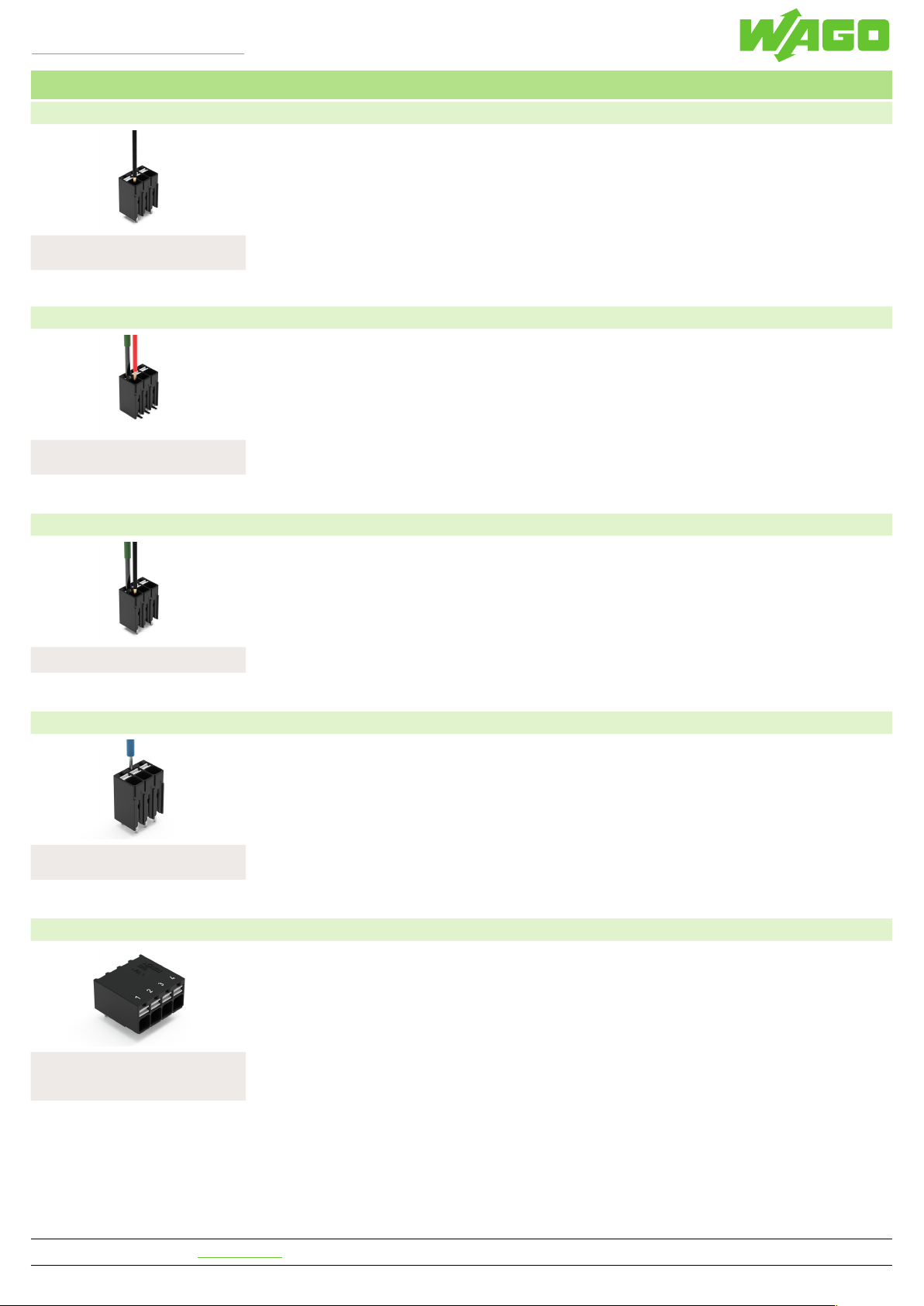

Handhabungshinweise
Leiter anschließen
Anschließen eindrähtiger Leiter durch di
rektes Stecken
.
Leiter anschließen
Leiter lösen und Anschluss feindrähtiger
Leiter mittels Drückerbetätigung
.
Leiter lösen
Leiter lösen mittels Drückerbetätigung
.
Prüfen
Prüfen – mit Prüfstift Ø 1 mm
Tippkontaktierung von Hand
.
Beschriften
Polkennzeichnung durch direkte Bedru
ckung rechtwinkelig zur Leiteranschluss
richtung.
.
Änderungen vorbehalten. Bitte beachten Sie auch die weitere Produktdokumentation!
