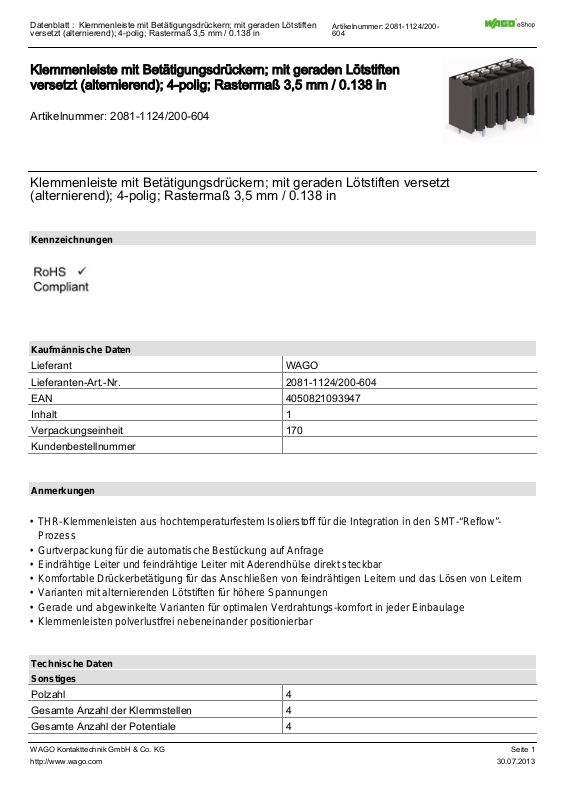

Datenblatt : Klemmenleiste mit Betätigungsdrückern; mit geraden Lötstiften
versetzt (alternierend); 4-polig; Rastermaß 3,5 mm / 0.138 in
Artikelnummer: 2081-1124/200604
Klemmenleiste mit Betätigungsdrückern; mit geraden Lötstiften
versetzt (alternierend); 4-polig; Rastermaß 3,5 mm / 0.138 in
Artikelnummer: 2081-1124/200-604
Klemmenleiste mit Betätigungsdrückern; mit geraden Lötstiften versetzt
(alternierend); 4-polig; Rastermaß 3,5 mm / 0.138 in
Kennzeichnungen
Kaufmännische Daten
Lieferant WAGO
Lieferanten-Art.-Nr. 2081-1124/200-604
EAN 4050821093947
Inhalt 1
Verpackungseinheit 170
Kundenbestellnummer
Anmerkungen
•
THR-Klemmenleisten aus hochtemperaturfestem Isolierstoff für die Integration in den SMT-“Reflow”Prozess
•
Gurtverpackung für die automatische Bestückung auf Anfrage
•
Eindrähtige Leiter und feindrähtige Leiter mit Aderendhülse direkt steckbar
•
Komfortable Drückerbetätigung für das Anschließen von feindrähtigen Leitern und das Lösen von Leitern
•
Varianten mit alternierenden Lötstiften für höhere Spannungen
•
Gerade und abgewinkelte Varianten für optimalen Verdrahtungs-komfort in jeder Einbaulage
•
Klemmenleisten polverlustfrei nebeneinander positionierbar
Technische Daten
Sonstiges
Polzahl 4
Gesamte Anzahl der Klemmstellen 4
Gesamte Anzahl der Potentiale 4
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 1
30.07.2013
Page 2
Datenblatt : Klemmenleiste mit Betätigungsdrückern; mit geraden Lötstiften
versetzt (alternierend); 4-polig; Rastermaß 3,5 mm / 0.138 in
Technische Daten
Artikelnummer: 2081-1124/200604
Farbe schwarz
Bemessungsdaten gemäß 1 IEC/EN 60664-1
Überspannungskategorie EN 1 III
Verschmutzungsgrad (1) 2
Bemessungsspannung EN (1) [V] 320 [V]
Bemessungsstossspannung (1) [kV] 4 [kV]
Nennstrom (1) [A] 17,5 [A]
Überspannungskategorie EN 2 II
Verschmutzungsgrad (2) 2
Bemessungsspannung EN (2) [V] 630 [V]
Bemessungsstossspannung (2) [kV] 4 [kV]
Nennstrom (2) [A] 17,5 [A]
Überspannungskategorie EN 3 III
Verschmutzungsgrad (3) 3
Bemessungsspannung EN (3) [V] 250 [V]
Bemessungsstossspannung (3) [kV] 4 [kV]
Nennstrom (3) [A] 17,5 [A]
Anschlusstechnik (1) CAGE CLAMP<sup>®</sup> S
Leiterart 1 eindrähtig
Querschnitt von (1) [mm²] 0,2 [mm²]
Querschnitt bis (1) [mm²] 1,5 [mm²]
Querschnitt von (1) [AWG] 24 [AWG]
Querschnitt bis (1) [AWG] 16 [AWG]
Leiterart 2 mehrdrähtig
Querschnitt von (2) [mm²] 0,2 [mm²]
Querschnitt bis (2) [mm²] 1,5 [mm²]
Leiterart 3 feindrähtig (mit Aderendhülse mit Kunststoffkragen)
Querschnitt bis (3) [mm²] 0,75 [mm²]
Leiterart 4 feindrähtig (mit Aderendhülse ohne Kunststoffkragen)
Querschnitt bis (4) [mm²] 1 [mm²]
Abisolierlaenge von (1) [mm] 8 [mm]
Abisolierlaenge bis (1) [mm] 9 [mm]
Abisolierlänge von [inch] [in] 0,31 [in]
Abisolierlänge bis [inch] [in] 0,35 [in]
Abisolierlaenge (1) [in] 0,33 [in]
Leitereinführung zur Platine (Grad) [°] 90 [°]
Lötstiftlänge [mm] 2,4 [mm]
Lötstiftbreite A [mm] 0,4 [mm]
Lötstiftbreite B [mm] 0,75 [mm]
Bohrlochdurchmesser [mm] [mm] 1 [mm]
Toleranz Bohrlochdurchmesser [mm] [mm] +0,1 [mm]
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 2
30.07.2013
Page 3
Datenblatt : Klemmenleiste mit Betätigungsdrückern; mit geraden Lötstiften
versetzt (alternierend); 4-polig; Rastermaß 3,5 mm / 0.138 in
Technische Daten
Artikelnummer: 2081-1124/200604
Isolierstoffgruppe I
Isolierwerkstoff Polyphtalamid-Glasfaser (PPA-GF)
Entflammbarkeitsklasse n. UL 94 V0
untere Grenztemperatur [°C] -60 [°C]
obere Grenztemparatur [°C] 115 [°C]
Klemmfederwerkstoff Chromnickel-Federstahl (CrNi)
Kontaktwerkstoff Elektrolytkupfer (Ecu)
Kontaktoberfläche verzinnt
Brandlast [MJ] 0,039 [MJ]
Gewicht [g] 2,113 [g]
Breite [mm] 14 [mm]
Breite [in] 0,551 [in]
Höhe [mm] 13,9 [mm]
Hoehe [in] 0,547 [in]
Tiefe [mm] 9,1 [mm]
Tiefe [in] 0,358 [in]
Rastermaß von [mm] 3,5 [mm]
Rastermaß von [in] 0,138 [in]
Approbationen
ArtikelNr Zulassungsstelle ZulassungsNr. Spannung
[V]
allgemeines Zubehör
Bestellnummer Bezeichnung VPE
210-719 Betätigungswerkzeug mit teilisoliertem Schaft; Typ 1, Klinge (2,5 x 0,4) mm;
Strom [A] Querschnitt [mm², AWG]
1
passend zu Serien 279, 726, 727, 2000, 2001, 2020
Bilder & Zeichnungen

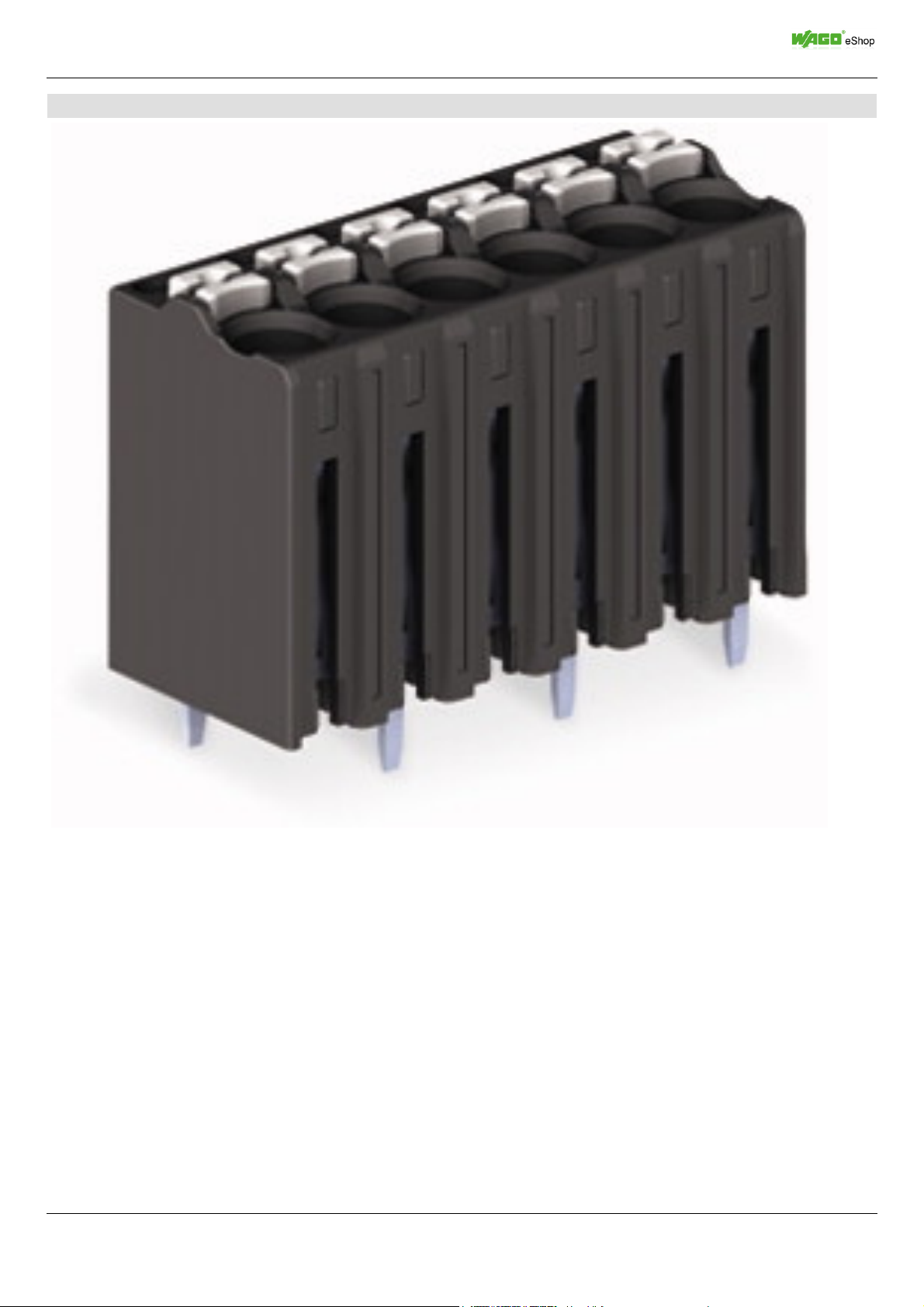

Detailbilder
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 3
30.07.2013
Page 4
Datenblatt : Klemmenleiste mit Betätigungsdrückern; mit geraden Lötstiften
versetzt (alternierend); 4-polig; Rastermaß 3,5 mm / 0.138 in

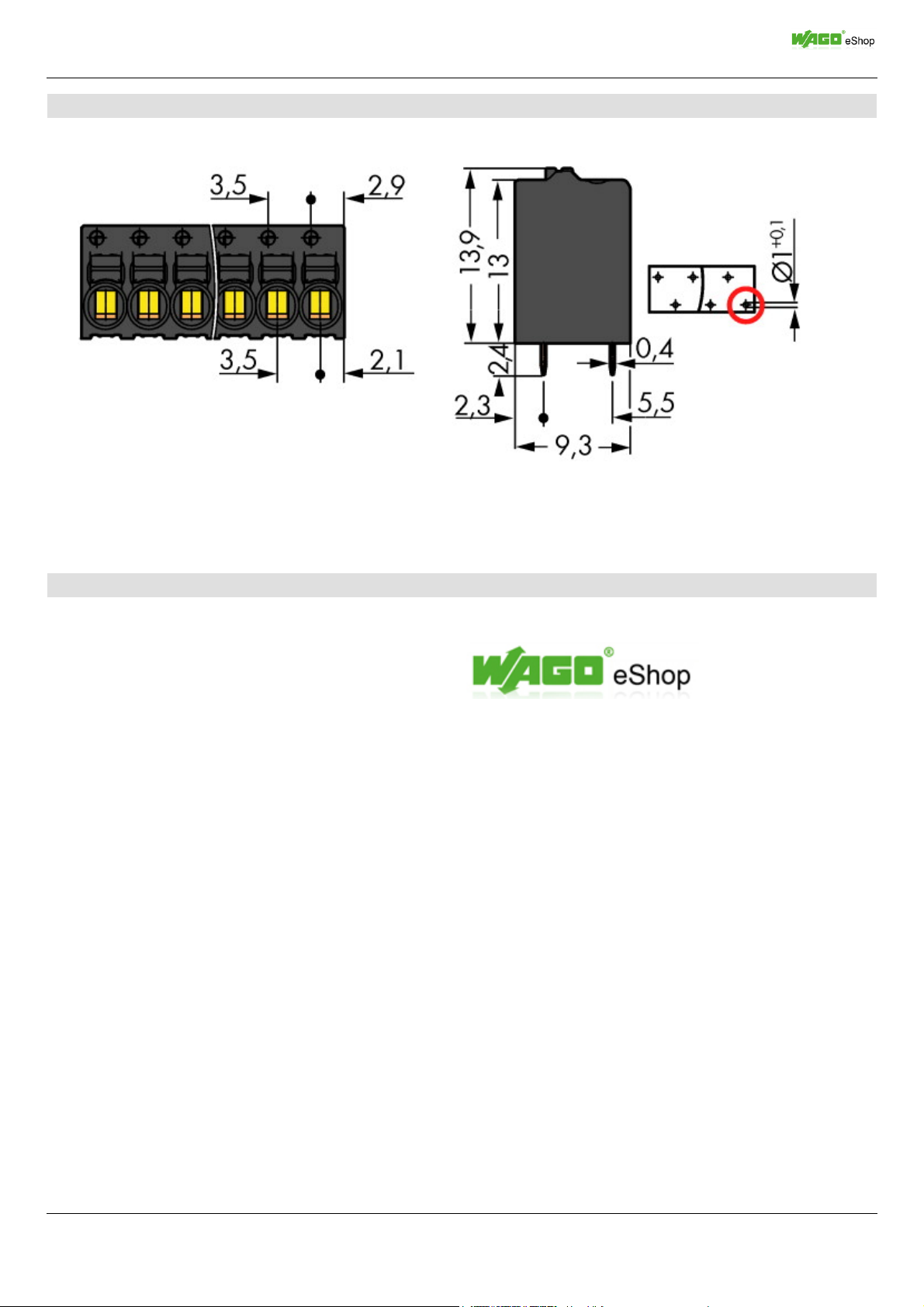

Bilder & Zeichnungen
Artikelnummer: 2081-1124/200604
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 4
30.07.2013
Page 5
Datenblatt : Klemmenleiste mit Betätigungsdrückern; mit geraden Lötstiften
versetzt (alternierend); 4-polig; Rastermaß 3,5 mm / 0.138 in
Bilder & Zeichnungen
Artikelnummer: 2081-1124/200604
Adresse
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: 0571/887-0
Fax: 0571/887-169
http://www.wago.com
© 2011 WAGO Kontakttechnik GmbH & Co. KG
Technische Änderungen und Irrtümer vorbehalten.
