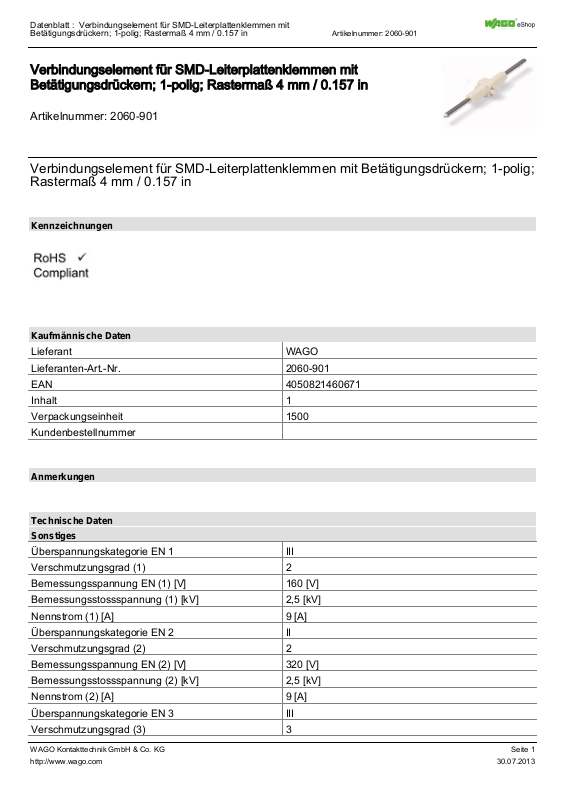

Datenblatt : Verbindungselement für SMD-Leiterplattenklemmen mit
Betätigungsdrückern; 1-polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-901
Verbindungselement für SMD-Leiterplattenklemmen mit
Betätigungsdrückern; 1-polig; Rastermaß 4 mm / 0.157 in
Artikelnummer: 2060-901
Verbindungselement für SMD-Leiterplattenklemmen mit Betätigungsdrückern; 1-polig;
Rastermaß 4 mm / 0.157 in
Kennzeichnungen
Kaufmännische Daten
Lieferant WAGO
Lieferanten-Art.-Nr. 2060-901
EAN 4050821460671
Inhalt 1
Verpackungseinheit 1500
Kundenbestellnummer
Anmerkungen
Technische Daten
Sonstiges
Überspannungskategorie EN 1 III
Verschmutzungsgrad (1) 2
Bemessungsspannung EN (1) [V] 160 [V]
Bemessungsstossspannung (1) [kV] 2,5 [kV]
Nennstrom (1) [A] 9 [A]
Überspannungskategorie EN 2 II
Verschmutzungsgrad (2) 2
Bemessungsspannung EN (2) [V] 320 [V]
Bemessungsstossspannung (2) [kV] 2,5 [kV]
Nennstrom (2) [A] 9 [A]
Überspannungskategorie EN 3 III
Verschmutzungsgrad (3) 3
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 1
30.07.2013
Datenblatt : Verbindungselement für SMD-Leiterplattenklemmen mit
Betätigungsdrückern; 1-polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-901
Technische Daten
Bemessungsspannung EN (3) [V] 63 [V]
Bemessungsstossspannung (3) [kV] 2,5 [kV]
Nennstrom (3) [A] 9 [A]
Isolierstoffgruppe I
Isolierwerkstoff Polyamid 6.6 (PA 6.6)
untere Grenztemperatur [°C] -60 [°C]
obere Grenztemparatur [°C] 105 [°C]
Kontaktoberfläche versilbert
Brandlast [MJ] 0,001 [MJ]
Gewicht [g] 0,229 [g]
Breite [mm] 3,4 [mm]
Breite [in] 0,134 [in]
Höhe [mm] 26 [mm]
Hoehe [in] 1,024 [in]
Tiefe [mm] 2,6 [mm]
Tiefe [in] 0,102 [in]
Approbationen
ArtikelNr Zulassungsstelle ZulassungsNr. Spannung
[V]
Bilder & Zeichnungen
Detailbilder
Strom [A] Querschnitt [mm², AWG]
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 2
30.07.2013
Datenblatt : Verbindungselement für SMD-Leiterplattenklemmen mit
Betätigungsdrückern; 1-polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-901
Bilder & Zeichnungen
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 3
30.07.2013
Datenblatt : Verbindungselement für SMD-Leiterplattenklemmen mit
Betätigungsdrückern; 1-polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-901
Bilder & Zeichnungen
Adresse
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: 0571/887-0
Fax: 0571/887-169
http://www.wago.com
© 2011 WAGO Kontakttechnik GmbH & Co. KG
Technische Änderungen und Irrtümer vorbehalten.
