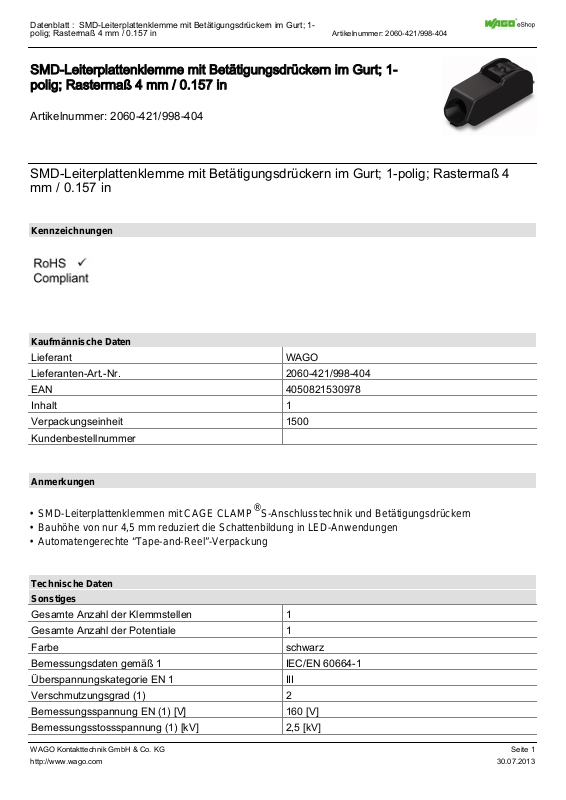

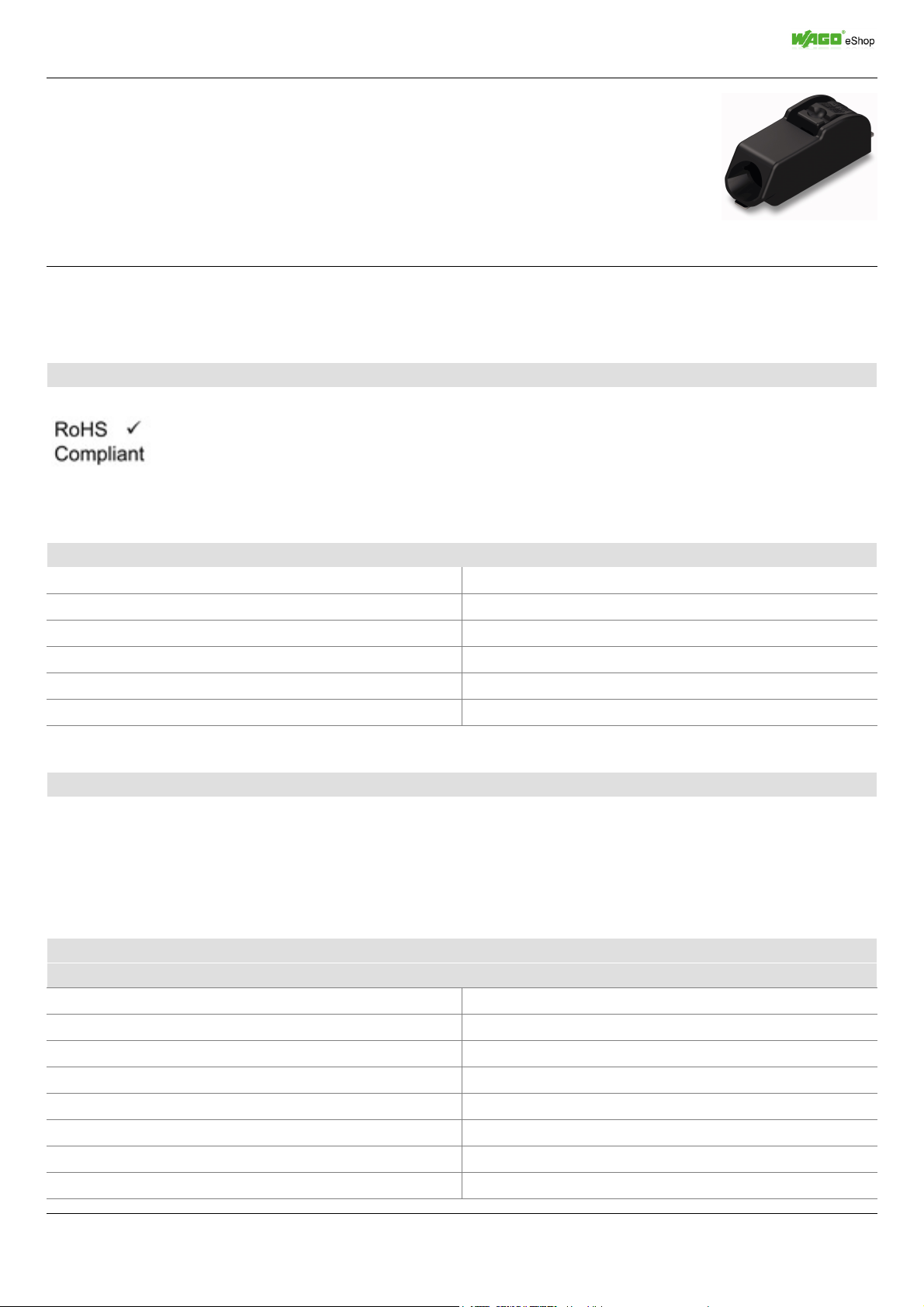

Datenblatt : SMD-Leiterplattenklemme mit Betätigungsdrückern im Gurt; 1polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-421/998-404
SMD-Leiterplattenklemme mit Betätigungsdrückern im Gurt; 1polig; Rastermaß 4 mm / 0.157 in
Artikelnummer: 2060-421/998-404
SMD-Leiterplattenklemme mit Betätigungsdrückern im Gurt; 1-polig; Rastermaß 4
mm / 0.157 in
Kennzeichnungen
Kaufmännische Daten
Lieferant WAGO
Lieferanten-Art.-Nr. 2060-421/998-404
EAN 4050821530978
Inhalt 1
Verpackungseinheit 1500
Kundenbestellnummer
Anmerkungen
•
SMD-Leiterplattenklemmen mit CAGE CLAMP®S-Anschlusstechnik und Betätigungsdrückern
•
Bauhöhe von nur 4,5 mm reduziert die Schattenbildung in LED-Anwendungen
•
Automatengerechte “Tape-and-Reel”-Verpackung
Technische Daten
Sonstiges
Gesamte Anzahl der Klemmstellen 1
Gesamte Anzahl der Potentiale 1
Farbe schwarz
Bemessungsdaten gemäß 1 IEC/EN 60664-1
Überspannungskategorie EN 1 III
Verschmutzungsgrad (1) 2
Bemessungsspannung EN (1) [V] 160 [V]
Bemessungsstossspannung (1) [kV] 2,5 [kV]
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 1
30.07.2013
Page 2
Datenblatt : SMD-Leiterplattenklemme mit Betätigungsdrückern im Gurt; 1polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-421/998-404
Technische Daten
Nennstrom (1) [A] 9 [A]
Überspannungskategorie EN 2 II
Verschmutzungsgrad (2) 2
Bemessungsspannung EN (2) [V] 320 [V]
Bemessungsstossspannung (2) [kV] 2,5 [kV]
Nennstrom (2) [A] 9 [A]
Überspannungskategorie EN 3 III
Verschmutzungsgrad (3) 3
Bemessungsspannung EN (3) [V] 63 [V]
Bemessungsstossspannung (3) [kV] 2,5 [kV]
Nennstrom (3) [A] 9 [A]
Leiterart 1 eindrähtig
Querschnitt von (1) [mm²] 0,2 [mm²]
Querschnitt von (1) [AWG] 24 [AWG]
Querschnitt bis (1) [AWG] 18 [AWG]
Leiterart 2 feindrähtig
Querschnitt von (2) [mm²] 0,2 [mm²]
Querschnitt bis (2) [mm²] 0,75 [mm²]
Leiterart 3 feindrähtig (mit Aderendhülse mit Kunststoffkragen)
Querschnitt von (3) [mm²] 0,25 [mm²]
Querschnitt bis (3) [mm²] 0,34 [mm²]
Leiterart 4 feindrähtig (mit Aderendhülse ohne Kunststoffkragen)
Querschnitt von (4) [mm²] 0,25 [mm²]
Querschnitt bis (4) [mm²] 0,34 [mm²]
Abisolierlaenge von (1) [mm] 6 [mm]
Abisolierlaenge bis (1) [mm] 7 [mm]
Abisolierlänge von [inch] [in] 0,24 [in]
Abisolierlänge bis [inch] [in] 0,28 [in]
Abisolierlaenge (1) [in] 0,26 [in]
Isolierstoffgruppe I
Isolierwerkstoff Polyphtalamid-Glasfaser (PPA-GF)
Entflammbarkeitsklasse n. UL 94 V0
untere Grenztemperatur [°C] -60 [°C]
obere Grenztemparatur [°C] 105 [°C]
Kontaktwerkstoff Kupferlegierung
Kontaktoberfläche verzinnt
Gewicht [g] 0,894 [g]
Breite [mm] 3,9 [mm]
Breite [in] 0,154 [in]
Höhe [mm] 4,5 [mm]
Hoehe [in] 0,177 [in]
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 2
30.07.2013
Page 3
Datenblatt : SMD-Leiterplattenklemme mit Betätigungsdrückern im Gurt; 1polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-421/998-404
Technische Daten
Tiefe [mm] 13,1 [mm]
Tiefe [in] 0,516 [in]
Approbationen
ArtikelNr Zulassungsstelle ZulassungsNr. Spannung
Strom [A] Querschnitt [mm², AWG]
[V]

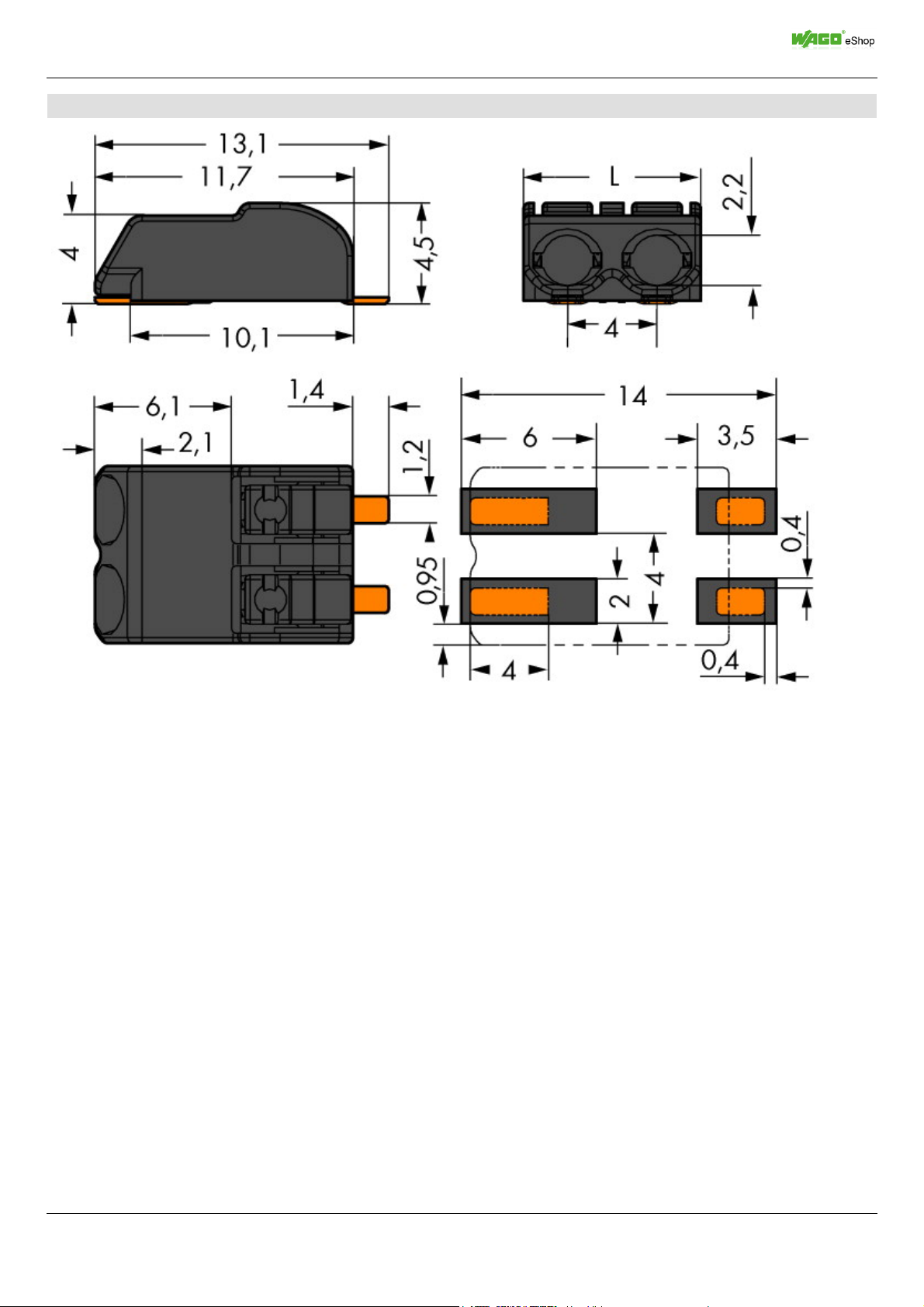

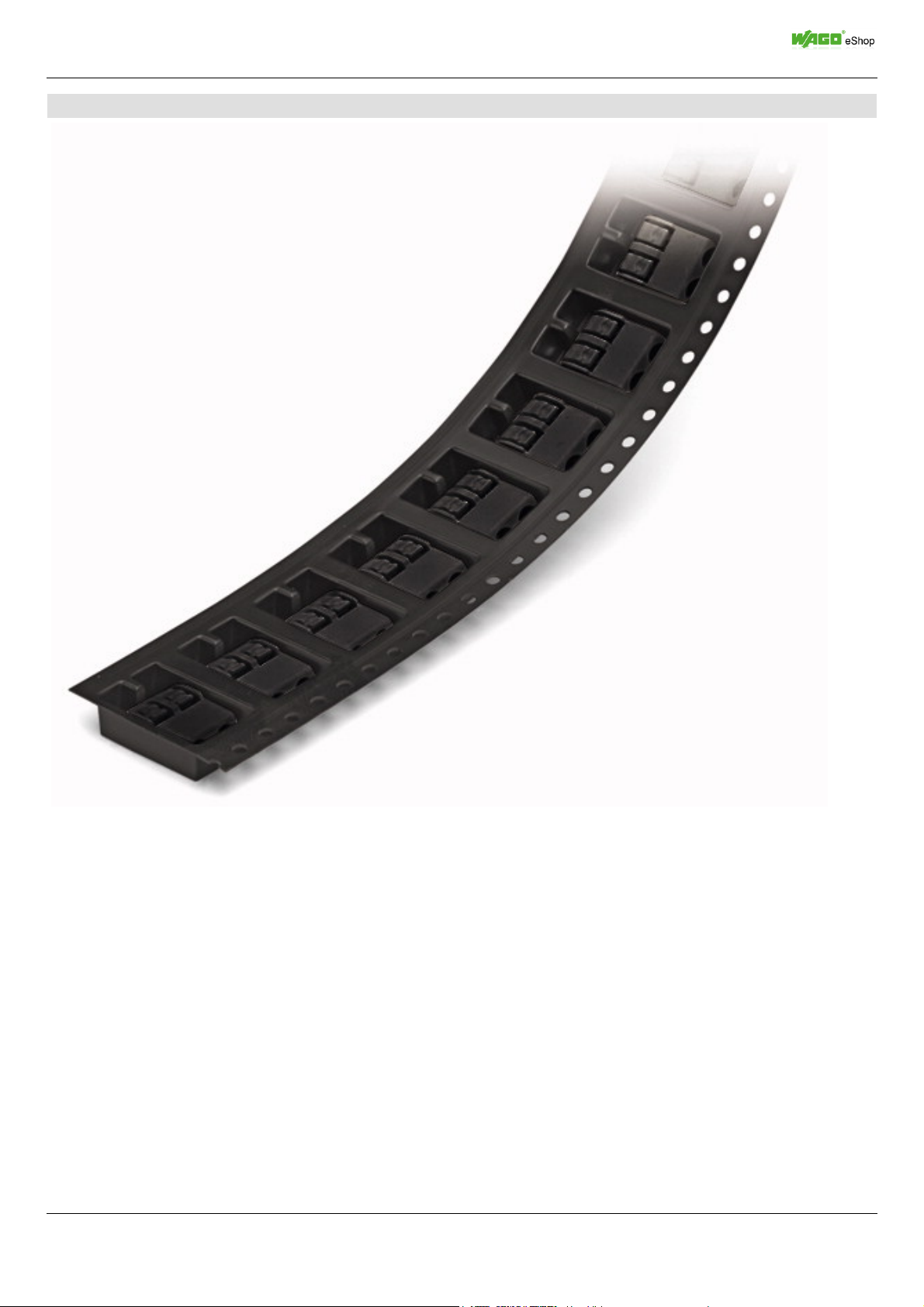

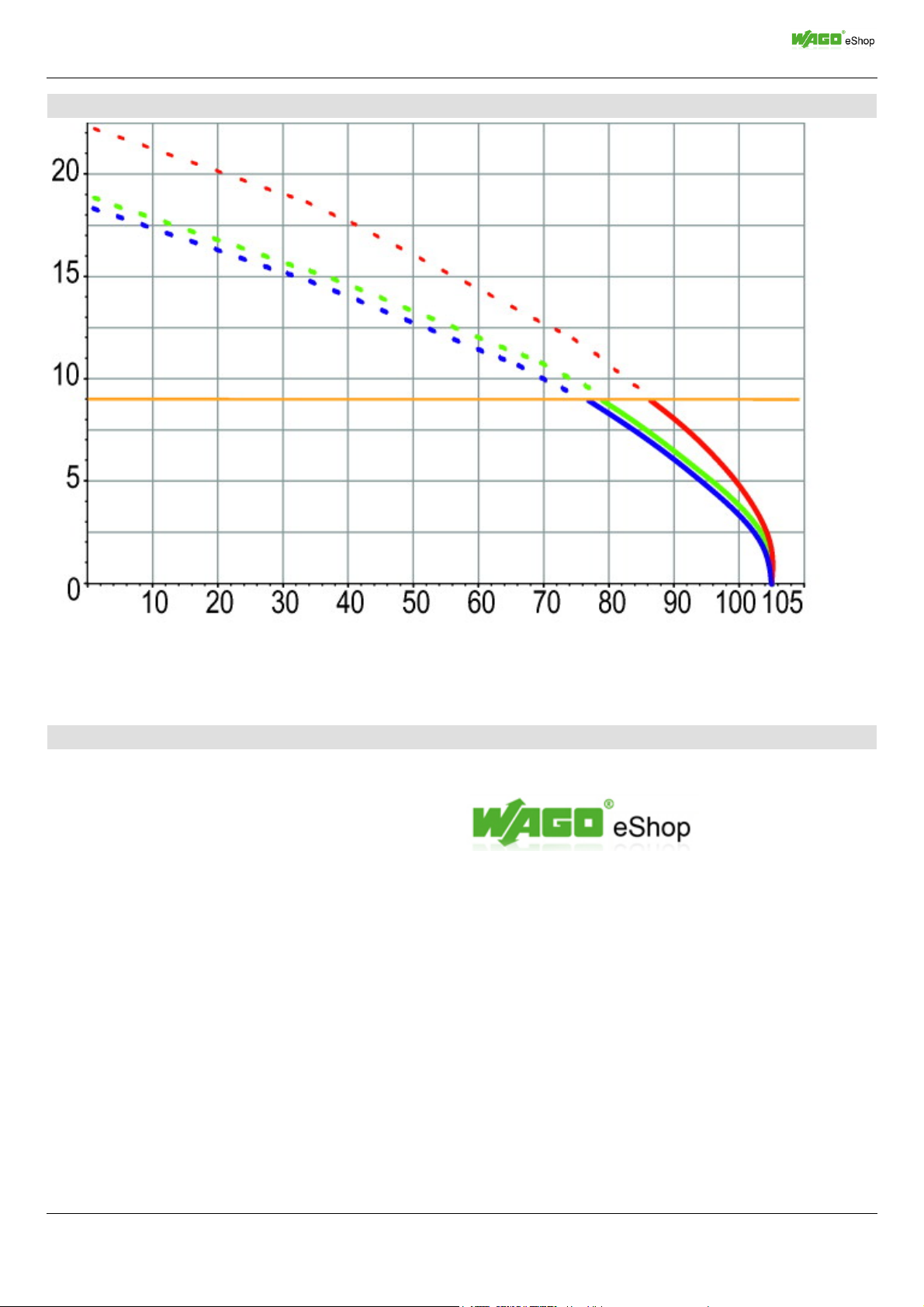

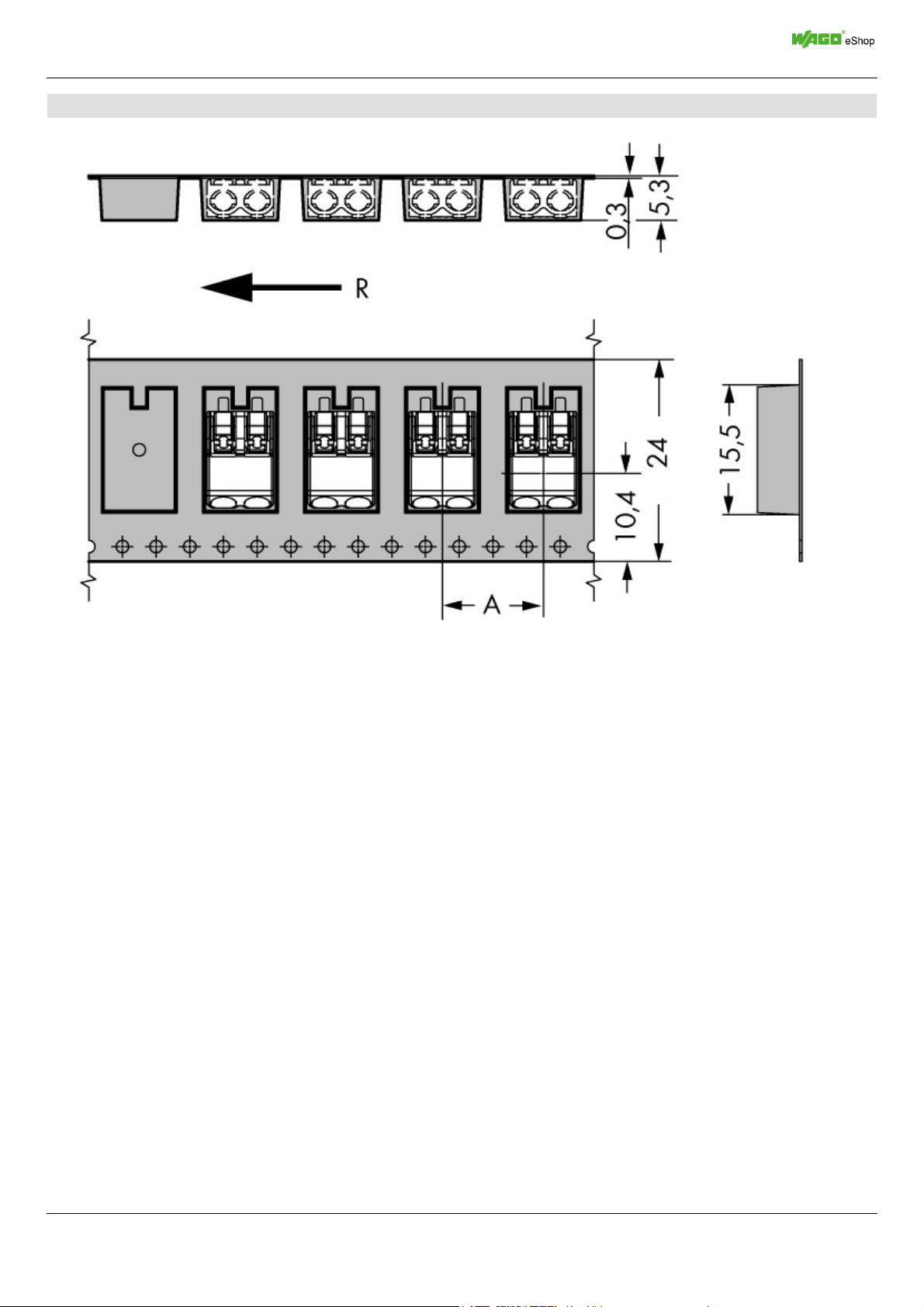

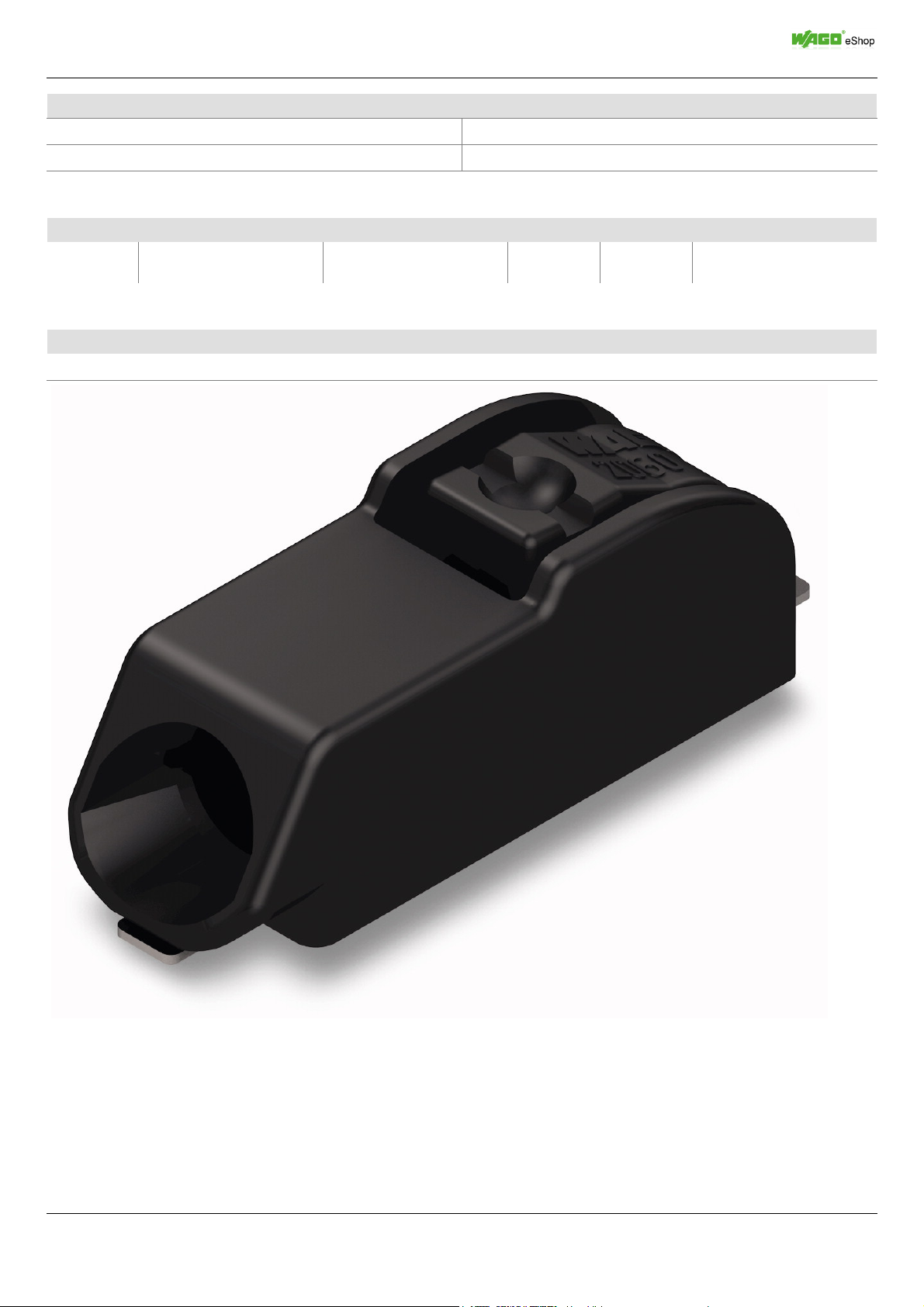

Bilder & Zeichnungen
Detailbilder
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 3
30.07.2013
Page 4
Datenblatt : SMD-Leiterplattenklemme mit Betätigungsdrückern im Gurt; 1polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-421/998-404
Bilder & Zeichnungen
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 4
30.07.2013
Page 5
Datenblatt : SMD-Leiterplattenklemme mit Betätigungsdrückern im Gurt; 1polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-421/998-404
Bilder & Zeichnungen
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 5
30.07.2013
Page 6
Datenblatt : SMD-Leiterplattenklemme mit Betätigungsdrückern im Gurt; 1polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-421/998-404
Bilder & Zeichnungen
WAGO Kontakttechnik GmbH & Co. KG
http://www.wago.com
Seite 6
30.07.2013
Page 7
Datenblatt : SMD-Leiterplattenklemme mit Betätigungsdrückern im Gurt; 1polig; Rastermaß 4 mm / 0.157 in Artikelnummer: 2060-421/998-404
Bilder & Zeichnungen
Adresse
WAGO Kontakttechnik GmbH & Co. KG
Hansastr. 27
32423 Minden
Telefon: 0571/887-0
Fax: 0571/887-169
http://www.wago.com
© 2011 WAGO Kontakttechnik GmbH & Co. KG
Technische Änderungen und Irrtümer vorbehalten.
