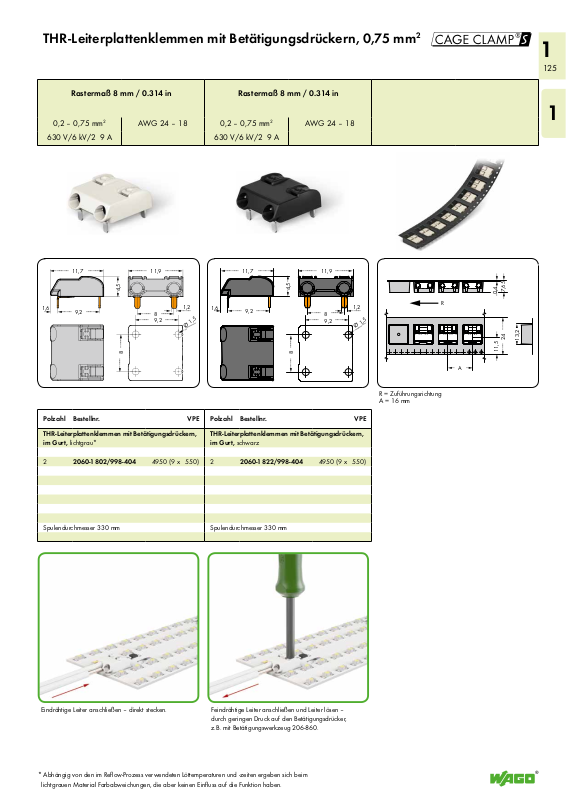

THR-Leiterplattenklemmen mit Betätigungsdrückern, 0,75 mm
THR-Leiterplattenklemmen mit Betätigungsdrückern,
im Gurt, lichtgrau*
THR-Leiterplattenklemmen mit Betätigungsdrückern,
im Gurt, schwarz
2
2060-1802/998-404
4950 (9 x 550)
2
2060-1822/998-404
4950 (9 x 550)
Spulendurchmesser 330 mm
Spulendurchmesser 330 mm
Rastermaß 8 mm / 0.314 in Rastermaß 8 mm / 0.314 in
2
!
1
125
0,2 – 0,75 mm
2
AWG 24 – 18 0,2 – 0,75 mm
2
630 V/6 kV/2 9 A 630 V/6 kV/2 9 A
AWG 24 – 18
R = Zuführungsrichtung
A = 16 mm
1
<
<
7,65
0,4
___>
<
11,5
>
>
)
__>
24
13,2
(
<__
R
A
<
>
Polzahl Bestellnr. VPE Polzahl Bestellnr. VPE
Eindrähtige Leiter anschließen – direkt stecken.
* Abhängig von den im Reflow-Prozess verwendeten Löttemperaturen und -zeiten ergeben sich beim
lichtgrauen Material Farbabweichungen, die aber keinen Einfluss auf die Funktion haben.
Feindrähtige Leiter anschließen und Leiter lösen –
durch geringen Druck auf den Betätigungsdrücker,
z.B. mit Betätigungswerkzeug 206-860.
