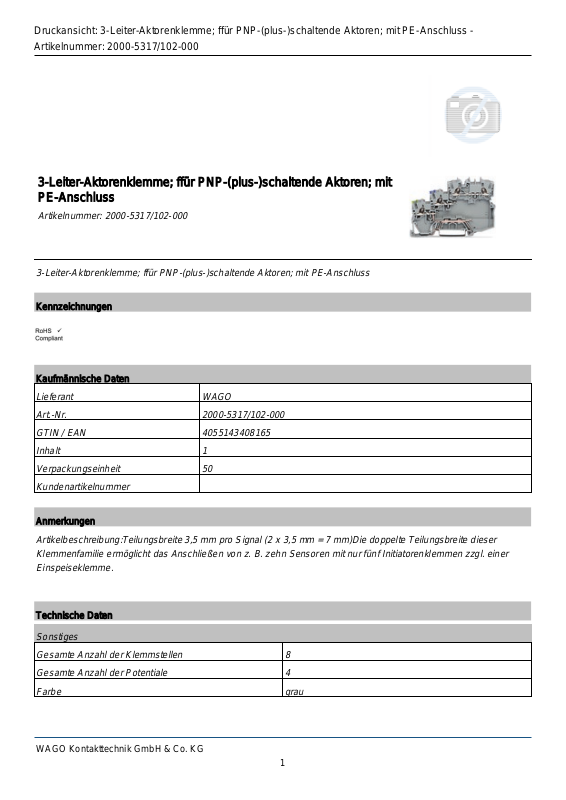

WAGO 2000-5317 Datasheet

Druckansicht: 3-Leiter-Aktorenklemme; ffür PNP-(plus-)schaltende Aktoren; mit PE-Anschluss ­Artikelnummer: 2000-5317/102-000

.

3-Leiter-Aktorenklemme; ffür PNP-(plus-)schaltende Aktoren; mit
PE-Anschluss

Artikelnummer: 2000-5317/102-000

.

3-Leiter-Aktorenklemme; ffür PNP-(plus-)schaltende Aktoren; mit PE-Anschluss

.

Kennzeichnungen

.

Kaufmännische Daten

Lieferant WAGO
Art.-Nr. 2000-5317/102-000
GTIN / EAN 4055143408165
Inhalt 1
Verpackungseinheit 50
Kundenartikelnummer

.

Anmerkungen

Artikelbeschreibung:Teilungsbreite 3,5 mm pro Signal (2 x 3,5 mm = 7 mm)Die doppelte Teilungsbreite dieser
Klemmenfamilie ermöglicht das Anschließen von z. B. zehn Sensoren mit nur fünf Initiatorenklemmen zzgl. einer
Einspeiseklemme.

Technische Daten

Sonstiges
Gesamte Anzahl der Klemmstellen 8
Gesamte Anzahl der Potentiale 4
Farbe grau

WAGO Kontakttechnik GmbH & Co. KG

1

Druckansicht: 3-Leiter-Aktorenklemme; ffür PNP-(plus-)schaltende Aktoren; mit PE-Anschluss ­Artikelnummer: 2000-5317/102-000

Technische Daten

Bemessungsdaten gemäß IEC/EN 60947-7-1
Bemessungsspannung (III / 3) [V] 250 [V]
Bemessungsstoßspannung (III / 3) [kV] 4 [kV]
Bemessungsstrom [A] 13.5 [A]
Anschlusstechnik Push-in CAGE CLAMP®
Anzahl Anschlussstellen Anschlusstyp 8
Betätigungsart Betätigungswerkzeug
Anschließbare Leiterwerkstoffe Kupfer
Nennquerschnitt 1 mm²
Eindrähtiger Leiter 0,14 … 1,5 mm² / 24 … 16 AWG
Eindrähtiger Leiter, direkt steckbar 0,5 … 1,5 mm² / 20 … 16 AWG
Feindrähtiger Leiter 0,14 … 1,5 mm² / 24 … 16 AWG
Feindrähtiger Leiter mit Aderendhülse, direkt steckbar ab 0,5 mm² / 20 AWG
Abisolierlänge 9 … 11 mm / 0.35 … 0.43 inch
Verdrahtungsart Frontverdrahtung
Bauform horizontale Bauform
Beschriftungsebene Mitten-/Seitliche Beschriftung
Isolierwerkstoff Polyamid 66 (PA 66)
Brandlast [MJ] 0.317 [MJ]
Gewicht [g] 17.396 [g]
Breite 7 mm / 0.276 inch
Höhe ab Oberkante Tragschiene 52,4 mm / 2.063 inch
Montageart Tragschiene 35 x 15

WAGO Kontakttechnik GmbH & Co. KG

2

Druckansicht: 3-Leiter-Aktorenklemme; ffür PNP-(plus-)schaltende Aktoren; mit PE-Anschluss ­Artikelnummer: 2000-5317/102-000

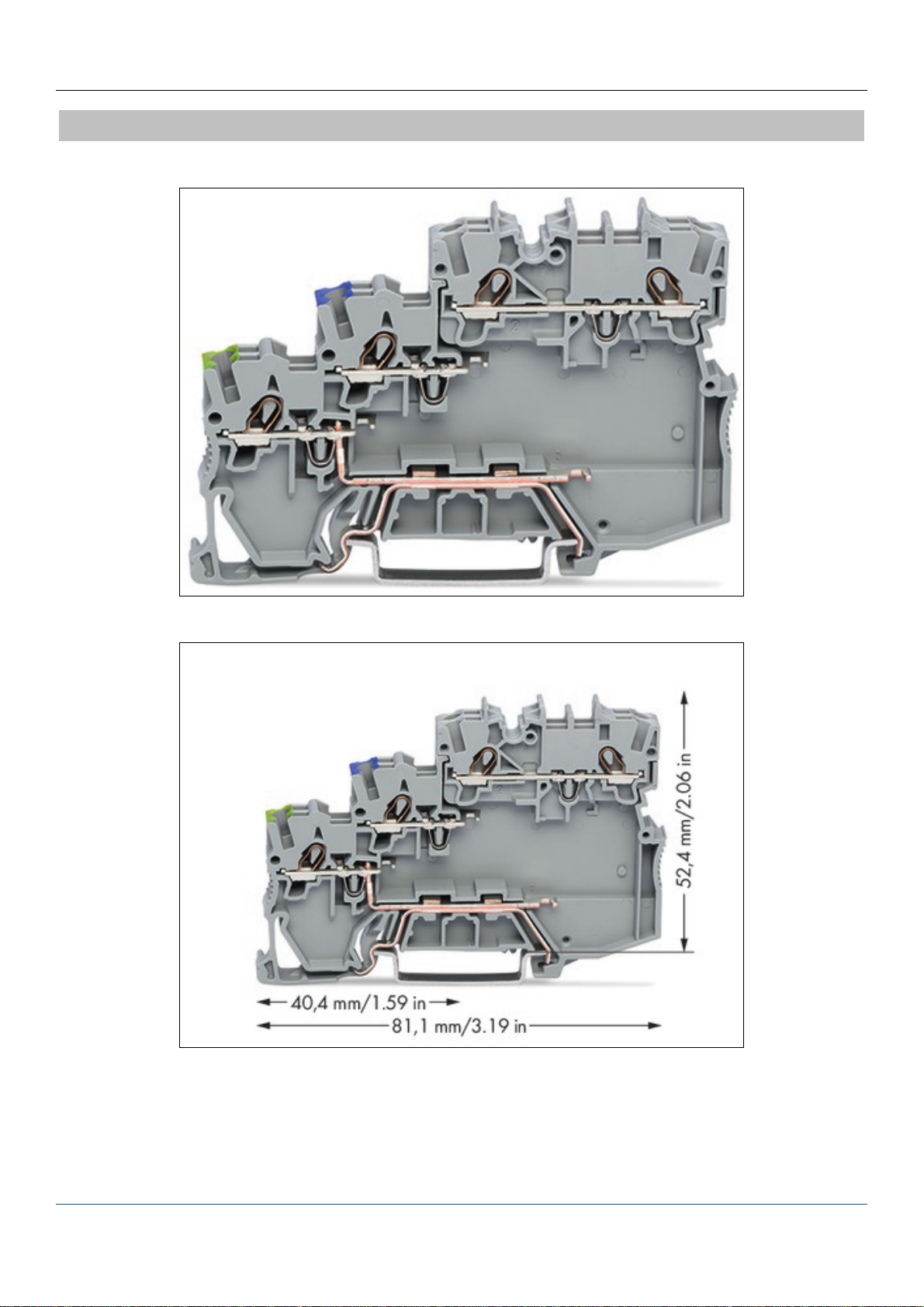

Bilder & Zeichnungen

WAGO Kontakttechnik GmbH & Co. KG

3

Druckansicht: 3-Leiter-Aktorenklemme; ffür PNP-(plus-)schaltende Aktoren; mit PE-Anschluss ­Artikelnummer: 2000-5317/102-000

.

Adresse
WAGO Kontakttechnik GmbH & Co. KG

Hansastr. 27
32423 Minden
Telefon: [phone]
Fax: [phone]
http://www.wago.com
© WAGO Kontakttechnik GmbH & Co. KG
Technische Änderungen und Irrtümer vorbehalten.
