WAECO PP 404 Instructions

PP152, PP154

PP402, PP404,

P

PP602, PP604

O

W

E
R

F
A

U

L
T

PerfectPower

DE 6 Trapez-Wechselrichter

Montage- und Bedienungsanleitung

EN 17 Modified sine wave inverter

Installation and Operating Manual

FR 28 Onduleur trapézoïdal

Instructions de montage
et de service

ES 40 Convertidor onda trapezoidal

Instrucciones de montaje y de uso

IT 52 Inverter trapezoidale

Istruzioni di montaggio e d’uso

NL 64 Trapeziumomvormer

Montagehandleiding en
gebruiksaanwijzing

DA 76 Trapez-inverter

Monterings- og betjeningsvejledning

SV 87 Fytkantsvåg-växelriktare

Monterings- och bruksanvisning

NO 98 Trapes-vekselretter

Monterings- og bruksanvisning

FI 109 Trapez-vaihtosuuntaaja

Asennus- ja käyttöohje

PL 120 Przetwornica trapezowa

Instrukcja montażu i obsługi

RU 132 Трапецеидальный инвертор

Инструкция по монтажу и
эксплуатации

CZ 145 Měnič napětí

Návod k montáži a obsluze

SK 157 Trapézový menič napätia

Návod na montáž a uvedenie do
prevádzky

POWER

FAU

LT

4

5

1

2

3

4

5

1

2

3

PP152, PP154

PP402, PP404,
PP602, PP604

1

PerfectPower

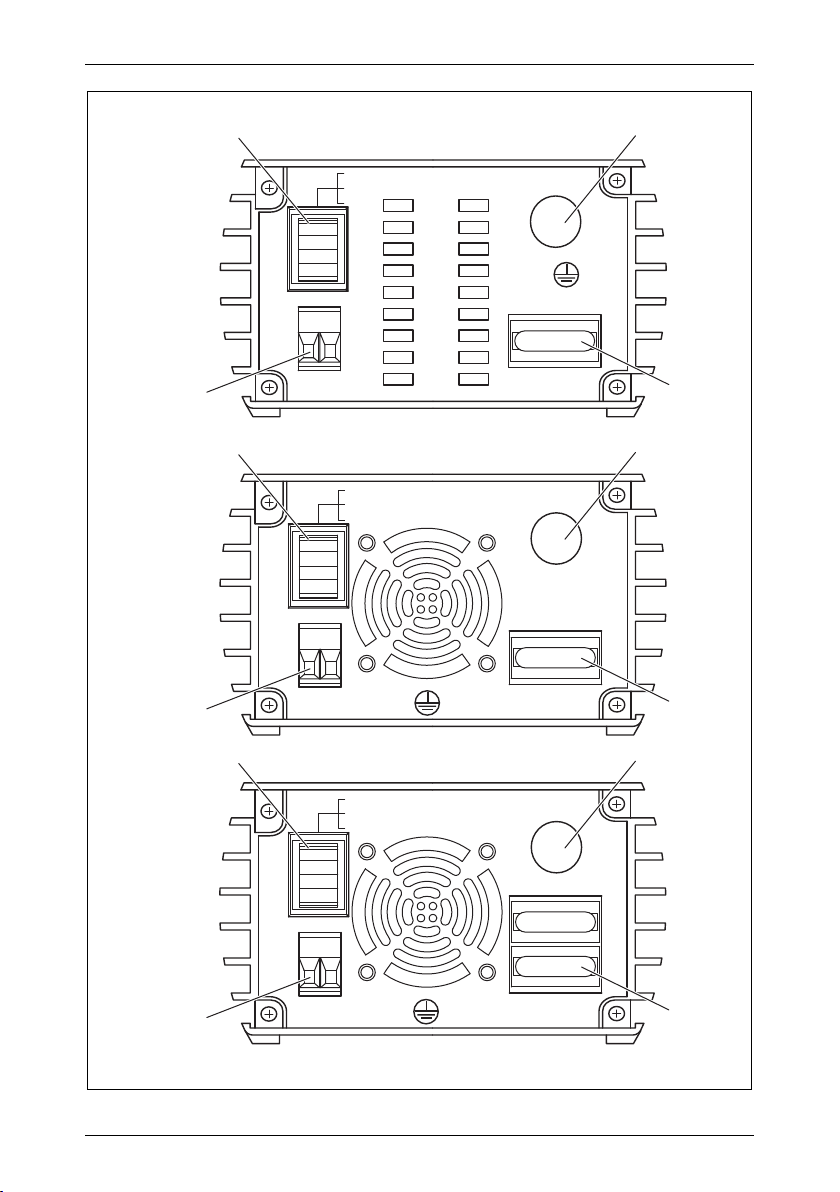

2

REMOTE

DC INPUT

FUSE

GROUND

ON
OFF
REMO.

REMOTE

DC INPUT

FUSE

GROUND

ON
OFF
REMO.

REMOTE

DC INPUT

FUSE

GROUND

ON
OFF
REMO.

A B

A B

A B

3

4

1

2

3

4

1

2

3

4

1

2

PP602,
PP604

PP402,
PP404

PP152,
PP154

2

PerfectPower

3

A

B

3

25 cm

25 cm

REV

ER

SE

P

O

L

AR

I

TY

CH

ASSI

S

P

4

1.

2.

5

PerfectPower

4

DE

PerfectPower Erklärung der Symbole

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg­fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Produktes an den Nutzer weiter.

Inhaltsverzeichnis

1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3 Geräteausführungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6 Wechselrichter anschließen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

7 Wechselrichter benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

8 Sicherung wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

9 Wechselrichter pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . . 13

10 Fehlerbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

11 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

12 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

1 Erklärung der Symbole

GEFAHR!
Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer

D
!
!

Verletzung.

WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer

Verletzung führen.

VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen

führen.

5

DE

Allgemeine Sicherheitshinweise PerfectPower

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion

A

des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

I

➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die

erforderlichen Handlungen werden Schritt für Schritt beschrieben.

✓ Dieses Symbol beschreibt das Ergebnis einer Handlung.

Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil­dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.

2 Allgemeine Sicherheitshinweise

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

 Montage- oder Anschlussfehler
 Beschädigungen am Produkt durch mechanische Einflüsse und Über-

spannungen

 Veränderungen am Produkt ohne ausdrückliche Genehmigung vom

Hersteller

 Verwendung für andere als die in der Anleitung beschriebenen Zwecke

2.1 Allgemeine Sicherheit

WARNUNG!

!

6

 Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen

Gebrauch.

 Personen (einschließlich Kinder), die aufgrund ihrer physi-

schen, sensorischen oder geistigen Fähigkeiten oder ihrer
Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das
Produkt sicher zu benutzen, sollten dieses Produkt nicht ohne
Aufsicht oder Anweisung durch eine verantwortliche Person
nutzen.

 Betreiben Sie das Gerät nicht in feuchter oder nasser Umge-

bung.

DE

PerfectPower Allgemeine Sicherheitshinweise

 Die Wartung und Reparatur darf nur durch eine Fachkraft ge-

schehen, die mit den damit verbundenen Gefahren bzw. ein­schlägigen Vorschriften vertraut ist.

2.2 Sicherheit bei der Installation des Gerätes

WARNUNG!

!

!

 Schließen Sie immer nur einen Verbraucher an den Wechsel-

richter an. Beim Anschluss von zwei oder mehr Verbrauchern
kann es zu einem Kurzschluss kommen.

VORSICHT!

 Achten Sie auf einen sicheren Stand!

Das Gerät muss so sicher aufgestellt und befestigt werden,
dass es nicht umstürzen oder herabfallen kann.

 Sichern Sie das Gerät so, dass Kinder keinen Zugriff darauf ha-

ben. Es können Gefahren entstehen, die von Kindern nicht er­kannt werden!

 Setzen Sie das Gerät keiner Wärmequelle (Sonneneinstrah-

lung, Heizung usw.) aus. Vermeiden Sie so zusätzliche Erwär­mung des Gerätes.

Elektrische Leitungen

 Müssen Leitungen durch Blechwände oder andere scharfkanti-

ge Wände geführt werden, dann benutzen Sie Leerrohre bzw.
Leitungsdurchführungen.

 Verlegen Sie Leitungen nicht lose oder scharf abgeknickt an

elektrisch leitenden Materialien (Metall).

 Ziehen Sie nicht an Leitungen.
 Verlegen Sie 230-V-Netzleitung und 12/24-V-Gleichstromlei-

tung nicht zusammen im gleichen Leitungskanal (Leerrohr).

 Befestigen Sie die Leitungen gut.
 Verlegen Sie die Leitungen so, dass keine Stolpergefahr ent-

steht und eine Beschädigung des Kabels ausgeschlossen ist.

7

DE

Geräteausführungen PerfectPower

2.3 Sicherheit beim Betrieb des Gerätes

WARNUNG!

!

 Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen

beim Gebrauch von elektrischen Geräten zum Schutz vor:
– elektrischem Schlag
– Brandgefahr
– Verletzungen

 Betreiben Sie das Gerät nicht in der Nähe von Gas oder ent-

flammbaren Materialien; die Oberflächentemperatur kann bis
zu 60 °C betragen.

 Betreiben Sie das Gerät nur, wenn das Gehäuse und die Leitun-

gen unbeschädigt sind.

 Achten Sie darauf, dass Luftein- und Ausgänge des Geräts

nicht verdeckt werden.

 Achten Sie auf gute Belüftung.
 Verbinden Sie den 230-V-Ausgang des Wechselrichters

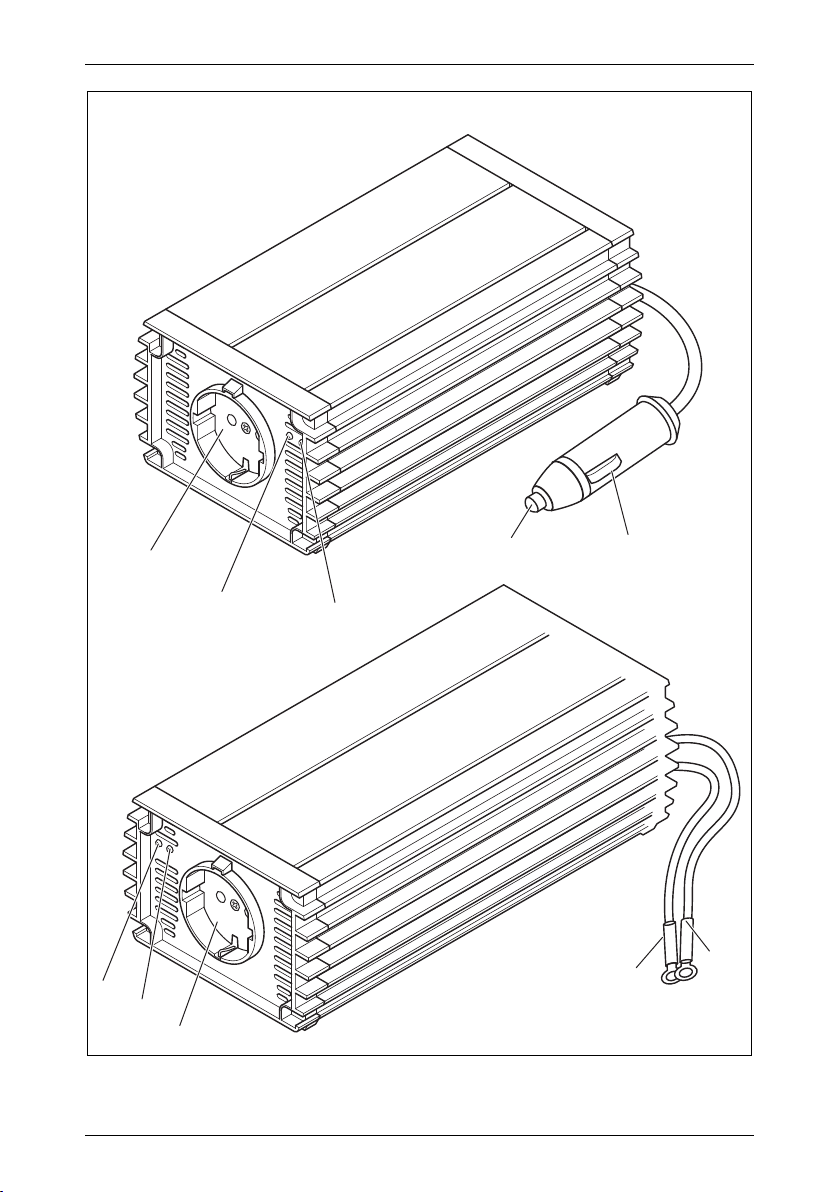

(Abb. 1 1, Seite 2) nicht mit einer anderen 230-V-Quelle.

 Auch nach Auslösen der Schutzeinrichtung (Sicherung) bleiben

Teile des Wechselrichters unter Spannung.

 Unterbrechen Sie bei Arbeiten am Gerät immer die Stromver-

sorgung.

3 Geräteausführungen

Bezeichnung Artikel-Nr.

PerfectPower PP152: Wechselrichter mit Anschlusskabel für
eine 12-V-Fahrzeugsteckdose und vier Halterungen

PerfectPower PP154: Wechselrichter mit Anschlusskabel für
eine 24-V-Fahrzeugsteckdose und vier Halterungen

PerfectPower PP402: Wechselrichter mit Anschlussklemmen für
eine 12-V-Fahrzeugbatterie und vier Halterungen

PerfectPower PP404: Wechselrichter mit Anschlussklemmen für
eine 24-V-Fahrzeugbatterie und vier Halterungen

PerfectPower PP602: Wechselrichter mit Anschlussklemmen für
eine 12-V-Fahrzeugbatterie und vier Halterungen

PerfectPower PP604: Wechselrichter mit Anschlussklemmen für
eine 24-V-Fahrzeugbatterie und vier Halterungen

8

PP152

PP154

PP402

PP404

PP602

PP604

DE

PerfectPower Bestimmungsgemäßer Gebrauch

4 Bestimmungsgemäßer Gebrauch

ACHTUNG!

Dieses Gerät ist ausschließlich zur Verwendung in Fahrzeugen

A

Die Wechselrichter dienen dazu, Gleichspannung von 12 V bzw. von 24 V in
eine 230-V-Wechselspannung von 50 Hz zu wandeln.

 12 V: PerfectPower PP152, PP402 und PP602
 24 V: PerfectPower PP154, PP404 und PP604

geeignet.

5 Technische Beschreibung

Die PerfectPower Wechselrichter lassen sich überall dort betreiben, wo eine
12-V-DC-Fahrzeugsteckdose (für PP152, PP402, PP602) bzw. eine
24-V-DC-Fahrzeugsteckdose (für PP154, PP404, PP604) vorhanden ist. Die
Geräte werden mit einem last- und temperaturabhängigen Lüfter bei Bedarf
zusätzlich gekühlt.

Die maximale Dauerleistung beträgt

 beim Wechselrichter PP152 und PP154 150 Watt
 beim Wechselrichter PP402 und PP404 350 Watt
 beim Wechselrichter PP602 und PP604 550 Watt

Geräte, die einen höheren Leistungsbedarf haben, dürfen nicht angeschlos­sen werden.

Der Wechselrichter ist mit einem thermischen und einem elektrischen Über­lastungsschutz sowie einem Unter- und Überspannungsschutz ausgestattet.
Der Wechselrichter schaltet ab:

 wenn die interne Temperatur des Wechselrichters zu hoch ist
 wenn die Belastung die oben genannten Leistungswerte übersteigt
 wenn die Eingangsspannung zu niedrig oder zu hoch ist

Die Wechselrichter können alternativ über den Schalter direkt am Gerät oder
über einen externen Schalter ein- und ausgeschaltet werden.

9

DE

Wechselrichter anschließen PerfectPower

HINWEIS

Beachten Sie beim Anschluss von Geräten mit elektrischem

I

Antrieb (z. B. Bohrmaschine, Kühlschrank usw.), dass diese zum
Anlaufen oft eine höhere Leistung benötigen als auf dem Typen­schild angegeben.

6 Wechselrichter anschließen

ACHTUNG!

Die Länge der Leitung zwischen Batterie und Wechselrichter darf

A

6.1 Wechselrichter befestigen

Sie können den Wechselrichter mit den beiliegenden vier Halterungen
befestigen.

Beachten Sie bei der Wahl des Montageortes folgende Hinweise:

 Die Montage des Wechselrichters kann horizontal wie auch vertikal

 Der Wechselrichter muss an einer vor Feuchtigkeit geschützten Stelle

 Der Wechselrichter darf nicht in Umgebungen mit entflammbaren

 Der Wechselrichter darf nicht in staubigen Umgebungen eingebaut

 Der Einbauort muss gut belüftet sein. Bei Installationen in geschlossenen

 Der Lufteintritt auf der Unterseite bzw. der Luftaustritt auf der Rückseite

 Bei Umgebungstemperaturen, die höher als 40 °C (z. B. in Motor- oder

 Die Montagefläche muss eben sein und eine ausreichende Festigkeit auf-

maximal 2 m betragen.

erfolgen.

eingebaut werden.

Materialien eingebaut werden.

werden.

kleinen Räumen sollte eine Be- und Entlüftung vorhanden sein. Der freie
Abstand um den Wechselrichter muss mindestens 25 cm betragen
(Abb. 4, Seite 4).

des Wechselrichters muss freibleiben.

Heizungsräumen, direkte Sonneneinstrahlung) sind, kann es durch die
Eigenerwärmung des Wechselrichters bei Belastung zum automatischen
Abschalten kommen.

weisen.

10

DE

PerfectPower Wechselrichter anschließen

ACHTUNG!

Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,

A

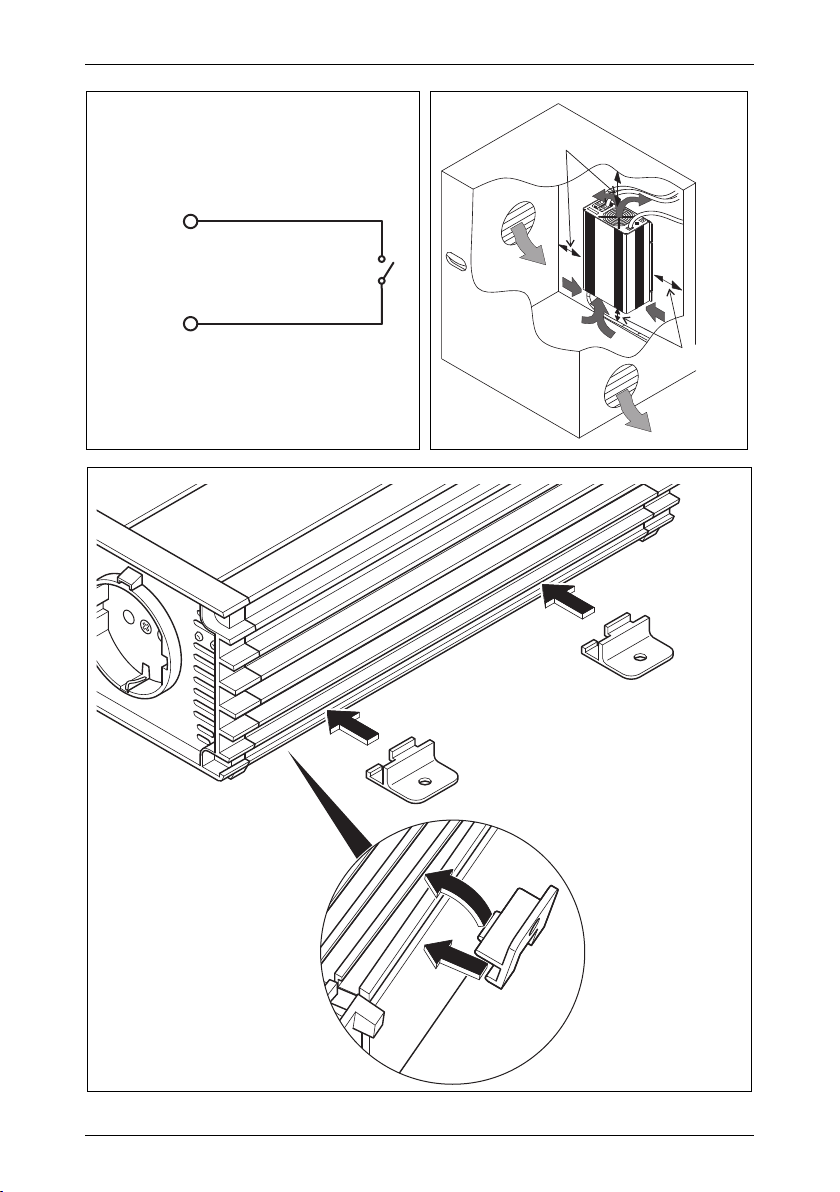

Befestigen Sie den Wechselrichter wie folgt (Abb. 5, Seite 4):

➤ Klipsen je zwei Halterungen auf den linken und rechten unteren Steg.

➤ Schrauben Sie den Wechselrichter fest, indem Sie jeweils eine Schraube

6.2 PP152 und PP154 anschließen

!

A

dass keine elektrischen Kabel oder andere Teile des Fahrzeugs
durch Bohren, Sägen und Feilen beschädigt werden.

Sie können die Halterungen beliebig verschieben.

durch die Bohrungen in den Haltern schrauben.

WARNUNG!

Die Belastbarkeit der Fahrzeugsteckdose, die Zuleitung und die
Absicherung müssen mindestens 15 Ampere betragen. Die
Absicherung darf nicht eigenmächtig erhöht werden.

ACHTUNG!

Achten Sie beim Einstecken des Steckers in die Fahrzeug­steckdose auf eine feste Verbindung. Bei einer unzureichenden
Verbindung kommt es zu einer Erwärmung des Steckers.

Der Anschluss erfolgt über einen Stecker, der in eine 12-V-Fahrzeug­steckdose (bei PP152) bzw. einen 24-V-Fahrzeugsteckdose (bei PP154) ein­gesteckt wird. Der mittlere Stift des Steckers (Abb. 1 4, Seite 2) ist mit der
Plusleitung und die beiden seitlichen Bügel des Steckers (Abb. 1 5, Seite 2)
sind mit der Minusleitung verbunden.

6.3 PP402, PP404, PP602 und PP604 anschließen

WARNUNG!

Achten Sie darauf, dass die Polarität nicht vertauscht wird. Bei Ver-

!

➤ Verbinden Sie zur Inbetriebnahme des Wechselrichters die rote Leitung

polung der Anschlüsse entsteht ein großer Funkenschlag, und die
internen Sicherungen brennen durch.

(Abb. 1 4, Seite 2) mit dem Pluspol (+) der Batterie und die schwarze
Leitung (Abb. 1 5, Seite 2) mit dem Minuspol (–) der Batterie. Achten
Sie beim Anklemmen auf saubere Pole der Fahrzeugbatterie.

11

DE

Wechselrichter benutzen PerfectPower

7 Wechselrichter benutzen

Der Hauptschalter (Abb. 2 1, Seite 3) an der Rückseite des Gerätes hat
drei Stellungen:

 ON (Ein): Der Wechselrichter ist eingeschaltet.
 OFF (Aus): Der Wechselrichter ist ausgeschaltet.
 REMOTE (Fernbedienung): Der Wechselrichter wird über einen externen

Schalter ein- bzw. ausgeschaltet.

➤ Schließen Sie Ihren Verbraucher an der Steckdose (Abb. 1 1, Seite 2)

des Wechselrichters an.

Am Gerät einschalten

➤ Stellen Sie den Hauptschalter (Abb. 2 1, Seite 3) auf „ON“.

✓ Die grüne Kontroll-LED (Abb. 1 3, Seite 2) leuchtet.

Am Gerät ausschalten

➤ Stellen Sie den Hauptschalter (Abb. 2 1, Seite 3) auf „OFF“.

✓ Die grüne Kontroll-LED (Abb. 1 3, Seite 2) erlischt.

Mit einem externen Schalter einschalten

Alternativ können Sie den Wechselrichter mit einem externen Schalter ein­und ausschalten.

➤ Stellen Sie den Hauptschalter (Abb. 2 1, Seite 3) auf „REMOTE“.

➤ Schließen Sie den externen Schalter entsprechend der folgenden Schalt-

bilder am Remote-Port (Abb. 2 4, Seite 3) an:
– externer Schalter, Spannungsversorgung aus dem Wechselrichter:

Abb. 3, Seite 4

✓ Wenn der Wechselrichter über den externen Schalter eingeschaltet ist,

leuchtet die grüne Kontroll-LED (Abb. 1 3, Seite 2).

Beachten Sie im Betrieb folgende Hinweise

Sinkt die Batteriespannung während des Betriebes unter 10,8 V für
PP152/PP402/PP602 oder 21,5 V für PP154/PP404/PP604, ertönt ein
Warnton. Sinkt die Batteriespannung weiter, schaltet sich der Wechselrichter
aus und die rote Fehler-LED (Abb. 1 2, Seite 2) leuchtet.

12

DE

PerfectPower Sicherung wechseln

Bei zu hoher Erwärmung schaltet sich der Wechselrichter aus – die rote
Fehler-LED (Abb. 1 2, Seite 2) leuchtet rot.

➤ Schalten Sie den Wechselrichter in diesem Fall mit dem Schalter aus.

Nach dem Abkühlen können Sie den Wechselrichter wieder einschalten.

Beim Betreiben des Wechselrichters über längere Zeit und mit größter
Belastung empfiehlt es sich, den Motor zu starten, um die Batterie des Fahr­zeuges wieder aufzuladen.

Der Wechselrichter kann bei laufendem oder abgeschaltetem Motor
betrieben werden. Allerdings sollte der Motor nicht angelassen werden,
wenn der Wechselrichter eingeschaltet ist, da die Stromzufuhr zum
Zigarettenanzünder während des Startvorgangs unterbrochen werden kann.

8 Sicherung wechseln

Gehen Sie wie folgt vor, um die Sicherung des Wechselrichters zu wechseln:

➤ Entnehmen Sie die defekte Sicherung (Abb. 2 3, Seite 3) aus der

Fassung auf der Rückseite.

➤ Setzen Sie eine neue Sicherung derselben Spezifikation ein.

9 Wechselrichter pflegen und reinigen

ACHTUNG!

Keine scharfen oder harten Gegenstände oder Reinigungsmittel

A

➤ Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch.

zur Reinigung verwenden, da dies zu einer Beschädigung des
Produktes führen kann.

13

DE

Fehlerbeseitigung PerfectPower

10 Fehlerbeseitigung

Fehler Ursache Behebung

Keine Ausgangsspannung Kein Kontakt zur Batterie Kontakt und Kabel prüfen.

Ggf. Zündung einschalten.
PP152/PP154: 12-V- bzw.

24-V-Fahrzeugsteckdose
prüfen und ggf. austauschen.

Keine Ausgangsspannung Thermische Überlastung Verbraucher abschalten.

Wechselrichter abkühlen
lassen und für bessere
Belüftung sorgen.

Keine Ausgangsspannung Sicherung defekt (Im Wechsel-

richter oder fahrzeugseitig)

Keine Ausgangsspannung Gerät defekt Gerät austauschen.
Gerät schaltet zyklisch

Ein/Aus
Beim Einschalten des Ver-

brauchers schaltet der
Wechselrichter aus

Zu geringe Ausgangs­spannung

Dauerbelastung zu hoch Belastung reduzieren.

Einschaltstrom zu hoch Vergleich der Geräteleistung

Batteriespannung kleiner als
10,8 V (PP152/PP402/PP602)
oder 21,5 V
(PP154/PP404/PP604)

Austausch der Sicherung
durch eine Sicherung der­selben Spezifikation.

mit der maximalen Leistung
des Wechselrichters.

Batterie laden (Motor starten).

11 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein,
wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land
(Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende
Unterlagen mitschicken:

 eine Kopie der Rechnung mit Kaufdatum,

 einen Reklamationsgrund oder eine Fehlerbeschreibung.

14

DE

PerfectPower Entsorgung

24

12 Entsorgung

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden

Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, infor­mieren Sie sich bitte beim nächsten Recyclingcenter oder bei

M

Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

13 Technische Daten

Folgende technische Daten gelten für alle Wechselrichter:

PP152,

PP402,

PP602

Ausgangsspannung

Ausgangsfrequenz 50 Hz ± 2 Hz

Leerlaufstromaufnahme < 0,255 A < 0,255 A

Eingangsnennspannung 12 Vg 24 Vg

Unterspannungsalarm 10,8 V 21,5 V

Unterspannungsabschaltung 10 V 20 V

Überspannungsabschaltung 15,3 V 30,5 V

Wärmeabfuhr Gehäuse/Lüfter

Maximale Umgebungstemperatur 0 °C – 50 °C

Prüfung/Zertifikat

210 – 230 V AC

PP154,

PP404,

PP604

15

DE

Technische Daten PerfectPower

Gerätespezifische technische Daten:

PP152 PP154

Art.-Nr. PP152 PP152

Dauer-Ausgangsleistung 150 W

Spitzen-Ausgangsleistung 350 W

Abmessungen 167 x 129 x 71 mm

Gewicht 800 g

PP402 PP404

Art.-Nr. PP402 PP404

Dauer-Ausgangsleistung 350 W

Spitzen-Ausgangsleistung 700 W

Abmessungen 177 x 129 x 71 mm

Gewicht 950 g

PP602 PP604

Art.-Nr. PP602 PP604

Dauer-Ausgangsleistung 550 W

Spitzen-Ausgangsleistung 1100 W

Abmessungen 222 x 129 x 71 mm

Gewicht 1350 g

Ausführungen, dem technischen Fortschritt dienende Änderungen und
Liefermöglichkeiten vorbehalten.

16

EN

PerfectPower Explanation of symbols

Please read this instruction manual carefully before installation and
first use, and store it in a safe place. If you pass on the product to an­other person, hand over this instruction manual along with it.

Contents

1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

2 General safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

3 Device guides . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

6 Connecting the inverter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

7 Using the inverter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

8 Replacing the fuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

9 Cleaning and caring for the inverter . . . . . . . . . . . . . . . . . . . . . . . . . 24

10 Rectifying faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

11 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

12 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

13 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

1 Explanation of symbols

DANGER!
Safety instruction: Failure to observe this instruction will cause

D
!
!

fatal or serious injury.

WARNING!
Safety instruction: Failure to observe this instruction can cause

fatal or serious injury.

CAUTION!
Safety instruction: Failure to observe this instruction can lead to

injury.

17

EN

General safety instructions PerfectPower

NOTICE!

Failure to observe this instruction can cause material damage and

A

impair the function of the product.

NOTE

Supplementary information for operating the product.

I

➤ Action: This symbol indicates that action is required on your part. The

required action is described step-by-step.

✓ This symbol describes the result of an action.

fig. 1 5, page 3: This refers to an element in an illustration. In this case,
item 5 in figure 1 on page 3.

2 General safety instructions

The manufacturer accepts no liability for damage in the following cases:

 Faulty assembly or connection
 Damage to the product resulting from mechanical influences and excess

voltage

 Alterations to the product without express permission from the manu-

facturer

 Use for purposes other than those described in the operating manual

2.1 General safety

WARNING!

!

18

 Use the device only as intended.
 People (including children) whose physical, sensory or mental

capacities or whose lack of experience or knowledge prevent
them from using this product safely should not use it without the
supervision or instruction of a responsible person.

 Do not operate the device in a damp or wet environment.
 Maintenance and repair work may only be carried out by quali-

fied personnel who are familiar with the risks involved and the
relevant regulations.

EN

PerfectPower General safety instructions

2.2 Safety when installing the device

WARNING!

!
!

Electrical cables

 Never connect more than one consumer device to the inverter.

If you connect more than one device, a short circuit may occur.

CAUTION!

 Ensure the device is standing firmly.

The device must be set up and fastened in such a way that it
cannot tip over or fall down.

 Take the precautions necessary to ensure that children cannot

interfere with operation. Dangerous situations may occur which
cannot be recognised by children!

 Do not expose the device to a heat source (such as direct sun-

light or heating). Avoid additional heating of the device in this
way.

 If cables have to be fed through metal walls or other walls with

sharp edges, use ducts or wire bushings to prevent damage.

 Do not lay cables which are loose or bent next to electrically

conductive material (metal).

 Do not pull on the cables.
 Do not lay the 230 V mains cable and the 12/24 V DC cable in

the same duct.

 Fasten the cables securely.
 Lay the cables so that they cannot be tripped over or damaged.

2.3 Operating the appliance safely

WARNING!

!

 Note the following basic safety information when using electrical

devices to protect against:
– Electric shock
– Fire hazards
–Injury

 Do not operate the device near gas or flammable material; the

surface temperature can reach up to 60 °C.

19

EN

Device guides PerfectPower

 Operate the device only if you are certain that the housing and

the cables are undamaged.

 Make sure the air inlets and outlets of the device are not cov-

ered.

 Ensure good ventilation.
 Do not connect the 230 V output of the inverter (fig. 1 1,

page 2) to a different 230 V source.

 Even after the fuse triggers, parts of the inverter remain live.
 Always disconnect the power supply when working on the de-

vice.

3 Device guides

Description Item no.

PerfectPower PP152: Inverter with connection cable for a 12 V
vehicle socket and four holders

PerfectPower PP154: inverter with connection cable for a 24 V
vehicle socket and four holders

PerfectPower PP402: Inverter with terminals for a 12 V vehicle
battery and four holders

PerfectPower PP404: inverter with terminals for a 24 V vehicle
battery and four holders

PerfectPower PP602: inverter with terminals for a 12 V vehicle
battery and four holders

PerfectPower PP604: inverter with terminals for a 24 V vehicle
battery and four holders

PP152

PP154

PP402

PP404

PP602

PP604

4 Intended use

NOTICE!

This device is exclusively intended for vehicle use.

A

The inverters are used to convert a direct current of 12 V or 24 V into a
230 V AC supply of 50 Hz.

 12 V: PerfectPower PP152, PP402 and PP602
 24 V: PerfectPower PP154, PP404 and PP604

20

EN

PerfectPower Technical description

5 Technical description

The PerfectPower inverter can be operated wherever there is a 12 V DC
vehicle socket (for PP152, PP402, PP602) and a 24 V DC vehicle socket (for
PP154, PP404, PP604). The device is additionally cooled with a load and
temperature dependent fan.

The maximum constant output for the devices is as follows:

 For PP152 and PP154 inverters 150 W
 For PP402 and PP404 inverters 350 W
 For PP602 and PP604 inverters 550 W

Never connect devices that have a higher power requirement.
The inverter is equipped with protection against thermal and electrical over-

loading, as well as excess and insufficient voltage. The inverter switches off:

 If its internal temperature is too high
 If the load exceed the values stated above
 If the input voltage is too high or too low

The inverter can be switched on and off using the switch directly on the
device or using an external switch.

NOTE

Note when connecting devices with an electrical drive (such as

I

power drills and refrigerators), that they often need more power
than is stated on the type plate.

6 Connecting the inverter

NOTICE!

The cable between the battery and the inverter may not exceed a

A

6.1 Fastening the inverter

You can fasten the inverter using the four holders supplied.
When selecting the installation location, observe the following instructions:

 The inverter can be mounted horizontally or vertically.
 The inverter must be installed in a place that is protected from moisture.

maximum length of 2 m.

21

EN

Connecting the inverter PerfectPower

 The inverter may not be installed in the presence of flammable materials.
 The inverter may not be installed in a dusty environment.
 The place of installation must be well-ventilated. A ventilation system

must be present for installations in small, enclosed spaces. The clearance
around the inverter must be at least 25 cm (fig. 4, page 4).

 The air intake on the underside or the air outlet on the back of the inverter

must remain clear.

 For ambient temperatures higher than 40 °C (such as in engine or heating

compartments, or direct sunlight), the heat from the inverter under load
can lead to the automatic shut-off of the inverter.

 The installation surface must be level and sufficiently sturdy.

NOTICE!

Before drilling any holes, ensure that no electrical cables or other

A

Fasten the inverter as follows (fig. 5, page 4):

➤ Clip two holders on the lower left bar and two on the right.

➤ Fasten the inverter by screwing one screw through each hole in the hold-

parts of the vehicle can be damaged by drilling, sawing and filing.

You can move the holders as required.

ers.

6.2 Connecting the PP152 and PP154

WARNING!

The rating of the vehicle socket, the supply cable, and the fuse

!

A

The connection is made via a plug that is connected to a 12 V vehicle socket
(for PP152) and a 24 V vehicle socket (for PP154). The middle pin of the plug
(fig. 1 4, page 2) must be connected to the positive wire and the two side
brackets of the plug (fig. 1 5, page 2) must be connected to the negative
wire.

22

must be at least 15 amps. Do not put in a fuse with a higher rating.

NOTICE!

Make sure that the plug is firmly connected in the vehicle socket. If
the connection is loose, the plug may heat up.

EN

PerfectPower Using the inverter

6.3 Connecting the PP402, PP404, PP602 and PP604

WARNING!

Do not reverse the polarity. Reversing the polarity of the connec-

!

➤ To set up the inverter, connect the red cable (fig. 1 4, page 2) to the

tions will cause a great spark and the internal fuses will melt.

positive pole (+) of the battery and the black cable (fig. 1 5, page 2) to
the negative pole (–) of the battery. Make sure the vehicle battery termi­nals are clean when connecting them.

7 Using the inverter

The main switch (fig. 2 1, page 3) on the back of the device has three posi­tions:

 ON: the inverter is switched on.
 OFF: the inverter is switched off.
 REMOTE: the inverter is switched on and off by an external switch.

➤ Connect your power consuming device, to the socket (fig. 1 1, page 2)

of the inverter.

Switching on at the device

➤ Set the main switch (fig. 2 1, page 3) to “ON”.
✓ The green LED (fig. 1 3, page 2) lights up.

Switching off the device

➤ Set the main switch (fig. 2 1, page 3) to “OFF”.
✓ The green LED (fig. 1 3, page 2) goes out.

Switching on with an external device

You can also switch the inverter on and off with an external switch.

➤ Set the main switch (fig. 2 1, page 3) to “REMOTE”.
➤ Connect the external switch to the remote port (fig. 2 4, page 3) in ac-

cordance with the following circuit diagrams:
– External switch, voltage supply from the inverter: fig. 3, page 4

✓ If the inverter is switched on via an external switch, the green LED

(fig. 1 3, page 2) lights up.

23

EN

Replacing the fuse PerfectPower

Observe the following when using the device

If the battery voltage falls below 10.8 V (PP152/PP402/PP602) or 21.5 V
(PP154/PP404/PP604) during operation, a warning tone sounds. If the
battery voltage falls further, the inverter switches off and the red error LED
(fig. 1 2, page 2) lights up.

If the inverter overheats, it switches off – the red error LED (fig. 1 2, page 2)
lights up.

➤ If this happens, switch the inverter off with the switch.
When it cools down, you can use the inverter again.

When operating the inverter at a high load for lengthy periods, it is advisable
to start the engine in order to recharge the vehicle battery.

You can operate the inverter with the engine running or switched off.
However, do not start the engine while the inverter is switched on, since the
power supply to the cigarette lighter is disconnected during ignition.

8 Replacing the fuse

This is how to change the fuse of the inverter:

➤ Take the defective fuse (fig. 2 3, page 3) out of the holder on the back.
➤ Put in a new fuse of the same rating.

9 Cleaning and caring for the inverter

NOTICE!

Do not use sharp or hard objects or cleaning agents for cleaning as

A

➤ Occasionally clean the product with a damp cloth.

24

these may damage the product.

EN

PerfectPower Rectifying faults

10 Rectifying faults

Fault Cause Remedy

No output voltage No contact to the battery Check contact and cable.

Switch on the ignition if
necessary.

PP152/PP154: If necessary
check and replace the 12 V
and 24 V vehicle socket.

No output voltage Overheating Switch off power consuming

devices.
Let the inverter cool down
and ensure better ventilation.

No output voltage Defective fuse (in the inverter

or the vehicle)
No output voltage Device defective Replace the device.
The device switches on and

off repeatedly
The inverter switches off

when the consumer is
switched on

The output voltage is too
low.

Excessive constant load Reduce the load.

Starting current too high Compare the device power

Batter voltage below 10.8 V

(PP152/PP402/PP602) or

21,5 V (PP154/PP404/PP604)

Replace the the fuse with one
of the same specifications.

with the maximum power of
the inverter.

Charge the battery (start the
engine).

11 Guarantee

The statutory warranty period applies. If the product is defective, please
contact the manufacturer's branch in your country (see the back of the
instruction manual for the addresses) or your retailer.

For repair and guarantee processing, please include the following docu­ments when you send in the device:

 A copy of the receipt with purchasing date
 A reason for the claim or description of the fault

25

EN

Disposal PerfectPower

12 Disposal

➤ Place the packaging material in the appropriate recycling waste bins

wherever possible.

If you wish to finally dispose of the product, ask your local recycling
centre or specialist dealer for details about how to do this in

M

accordance with the applicable disposal regulations.

13 Technical data

The following technical data applies to all inverters:

Output voltage
Output frequency
Idle current consumption
Rated input voltage
Low voltage alarm
Low voltage cut-off
Overvoltage circuit breaker
Heat dissipation
Maximum ambient temperature
Testing/certification

PP152,

PP402,

PP602

210 – 230 V AC

50 Hz ± 2 Hz

< 0.25 A < 0.25 A

12 V DC g 24 V DC g

10.8 V 21.5 V
10 V 20 V

15.3 V 30.5 V

Housing/fan

0 °C – 50 °C

PP154,
PP404,
PP604

24

26

EN

PerfectPower Technical data

Technical data for specific devices:

PP152 PP154

Item number
Constant output power
Peak output power
Dimensions
Weight

Item number
Constant output power
Peak output power
Dimensions
Weight

PP152 PP154

150 W
350 W

167 x 129 x 71 mm

800 g

PP402 PP404

PP402 PP404

350 W
700 W

177 x 129 x 71 mm

950 g

PP602 PP604

Item number
Constant output power
Peak output power
Dimensions
Weight

Variations, technical improvements and delivery options reserved.

PP602 PP604

550 W

110 0 W

222 x 129 x 71 mm

1350 g

27

FR

Explication des symboles PerfectPower

Veuillez lire attentivement cette notice avant le montage et la mise en
service. Veuillez ensuite la conserver. En cas de passer le produit,
veuillez le transmettre au nouvel acquéreur.

Table des matières

1 Explication des symboles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

2 Consignes de sécurité générales. . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3 Modèles d'appareils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

4 Usage conforme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

5 Description technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6 Raccordement de l’onduleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

7 Utilisation de l’onduleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

8 Changement du fusible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

9 Entretien et nettoyage de l’onduleur . . . . . . . . . . . . . . . . . . . . . . . . 36

10 Réparation des pannes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

11 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

12 Retraitement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

13 Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

1 Explication des symboles

DANGER !
Consigne de sécurité : le non-respect de ces consignes entraîne

D
!
!

28

la mort ou de graves blessures.

AVERTISSEMENT !
Consigne de sécurité : le non-respect de ces consignes peut

entraîner la mort ou de graves blessures.

ATTENTION !
Consigne de sécurité : le non-respect de ces consignes peut

entraîner des blessures.

FR

PerfectPower Consignes de sécurité générales

AVIS !

Le non-respect de ces consignes peut entraîner des dommages

A

matériels et des dysfonctionnements du produit.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

I

➤ Manipulation : ce symbole vous indique une action à effectuer. Les

manipulations à effectuer sont décrites étape par étape.

✓ Ce symbole décrit le résultat d’une manipulation.

fig. 1 5, page 3 : cette information renvoie à un élément figurant sur une
illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 ».

2 Consignes de sécurité générales

Le fabricant décline toute responsabilité pour des dommages dans les cas
suivants :

 des défauts de montage ou de raccordement
 des influences mécaniques et des surtensions ayant endommagé le

matériel

 des modifications apportées au produit sans autorisation explicite de la

part du fabricant

 une utilisation différente de celle décrite dans la notice

2.1 Sécurité générale

AVERTISSEMENT !

!

 Utilisez l’appareil conformément à l’usage pour lequel il a été

conçu.

 Ne laissez pas des personnes (enfants compris) incapables

d’utiliser le produit de manière sûre, en raison de déficiences
physiques, sensorielles ou mentales ou de leur manque
d’expérience ou de connaissances, utiliser ce produit sans
surveillance.

 N’utilisez pas l’appareil dans un environnement humide.

29

FR

Consignes de sécurité générales PerfectPower

 Seul un personnel qualifié et parfaitement informé des dangers

et règlements spécifiques à ces manipulations est habilité à ef­fectuer les réparations et l’entretien.

2.2 Sécurité lors de l’installation de l’appareil

AVERTISSEMENT !

!

!

 Raccordez toujours un seul consommateur à l'onduleur. Le

raccordement de deux ou plusieurs consommateurs pourrait
provoquer un court-circuit.

ATTENTION !

 Veillez à un positionnement stable de l’appareil !

Veillez à installer et fixer l’appareil de manière à ce qu’il ne
puisse ni se renverser ni tomber.

 Conservez l’appareil hors de la portée des enfants.

Ces derniers pourraient s’exposer à des dangers dont ils ne
sont pas conscients !

 N’exposez pas l’appareil à des sources de chaleur (rayonne-

ment solaire, chauffage, etc.). Vous éviterez ainsi une sur­chauffe supplémentaire de l’appareil.

Lignes électriques

 Si des lignes électriques doivent traverser des cloisons en tôle

ou autres murs à arêtes vives, utilisez des tubes vides ou des
conduits pour câbles.

 Ne posez pas de lignes électriques sans fixation ou en les pliant

sur des matériaux conducteurs (métal).

 Ne tirez pas sur les lignes électriques.
 Ne placez pas les câbles 230 V et la ligne de courant continu

12/24 V dans le même conduit (tube vide).

 Fixez bien les lignes.
 Posez les lignes de manière à exclure tout risque de trébuche-

ment ou d’endommagement du câble.

30

FR

PerfectPower Modèles d'appareils

2.3 Consignes de sécurité concernant le fonctionne­ment de l’appareil

AVERTISSEMENT !

!

 Lors de l’utilisation d’appareils électriques, les consignes géné-

rales de sécurité suivantes doivent être respectées afin d’éviter
– électrocutions
– incendies
– blessures.

 N’utilisez pas l’appareil à proximité du gaz ou de matériaux

inflammables ; la température à la surface peut atteindre 60 °C.

 Faites fonctionner l’appareil seulement si le boîtier et les

conduites sont intacts.

 Assurez-vous que les entrées et sorties d’air de l’appareil ne

sont pas couvertes.

 Veillez à ce que l’aération soit suffisante.
 Ne raccordez pas la sortie 230 V de l’onduleur (fig. 1 1,

page 2) à une autre source 230 V.

 Certaines pièces de l’onduleur restent sous tension même

après le déclenchement du dispositif de sécurité (fusible).

 Coupez l’alimentation électrique au cours de travaux sur l’appa-

reil.

3 Modèles d'appareils

Désignation N° d'article

PerfectPower PP152 : onduleur avec câble de connexion à une
prise de véhicule 12 V et quatre supports

PerfectPower PP154 : onduleur avec câble de connexion à une
prise de véhicule 24 V et quatre supports

PerfectPower PP402 : onduleur avec bornes de connexion à une
batterie de véhicule 12 V et quatre supports

PerfectPower PP404 : onduleur avec bornes de connexion à une
batterie de véhicule 24 V et quatre supports

PerfectPower PP602 : onduleur avec bornes de connexion à une
batterie de véhicule 12 V et quatre supports

PerfectPower PP604 : onduleur avec bornes de connexion à une
batterie 24 V et quatre supports

PP152

PP154

PP402

PP404

PP602

PP604

31

FR

Usage conforme PerfectPower

4 Usage conforme

AVIS !

Cet appareil est exclusivement destiné à une utilisation dans des

A

Les onduleurs servent à transformer une tension continue de 12 V ou de
24 V en une tension alternée 230 V de 50 Hz.

 12 V : PerfectPower PP152, PP402 et PP602
 24 V : PerfectPower PP154, PP404 et PP604

véhicules.

5 Description technique

Les onduleurs PerfectPower peuvent être utilisés partout où il est possible
de les raccorder à une prise de véhicule 12 V CC (pour PP152, PP402,
PP602) ou à une prise de véhicule 24 V CC (pour PP154, PP404, PP604).
Les appareils sont également refroidis au besoin par un ventilateur dépen­dant de la charge et de la température.

La puissance continue maximum supportée est de

 150 watts pour l’onduleur PP152 et PP154
 350 watts pour l’onduleur PP402 et PP404
 550 watts pour l’onduleur PP602 et PP604

Les appareils nécessitant plus de puissance ne doivent pas être raccordés.
Les onduleurs sont équipés d'une protection thermique et d'une protection

électrique contre les surcharges ainsi que d'une protection de sous-tension
et de surtension. L'onduleur s'éteint :

 lorsque la température interne de l’onduleur est trop élevée
 lorsque la charge dépasse les valeurs de puissance citées ci-dessus
 lorsque la tension d'entrée est trop faible ou trop élevée

Il est possible d’allumer et d’éteindre les onduleurs à l’aide de l’interrupteur
de l’appareil ou à l’aide d’un interrupteur externe.

I

32

REMARQUE

Lors du raccordement d’appareils avec entraînement électrique
(p. ex. perceuse, réfrigérateur, etc.), prenez en compte le fait qu’ils
utilisent souvent une puissance supérieure à celle indiquée sur la
plaque signalétique pendant le démarrage.

FR

PerfectPower Raccordement de l’onduleur

6 Raccordement de l’onduleur

AVIS !

La longueur de la ligne entre la batterie et l’onduleur doit être au

A

6.1 Fixation de l'onduleur

Vous pouvez fixer l'onduleur à l'aide des quatre supports fournis dans la
livraison.

Lisez attentivement les remarques suivantes lors du choix du lieu d'installa­tion:

 Le montage de l'onduleur peut être horizontal ou vertical.
 L'onduleur doit être monté à un endroit protégé de l'humidité.
 L'onduleur ne doit pas être monté dans des environnements contenant

 L'onduleur ne doit pas être monté dans des environnements poussiéreux.
 Le lieu de montage doit être bien aéré. En cas d'installations dans de pe-

 L'arrivée d'air sur la partie inférieure et la sortie d'air à l'arrière de l'ondu-

 En cas de températures ambiantes supérieures à 40 °C (p. ex. dans les

 La surface de montage doit être plane et présenter une stabilité suffi-

maximum de 2 m.

des matériaux inflammables.

tits locaux fermés, ceux-ci doivent disposer d'un système d'aération et de
ventilation. La distance libre autour de l'onduleur doit être d'au moins
25 cm (fig. 4, page 4).

leur doivent rester libres.

compartiments moteur ou chauffage, en cas de rayonnement direct du
soleil), il est possible que se produise un arrêt automatique en raison de
l'échauffement propre de l'onduleur en cas de charge.

sante.

A

AVIS !

Avant de commencer à percer, assurez-vous qu’aucun câble élec­trique ou autre élément du véhicule ne risque d’être endommagé
par le perçage, le sciage ou le limage.

33

FR

Raccordement de l’onduleur PerfectPower

Fixez l'onduleur comme suit (fig. 5, page 4) :
➤ Enclenchez deux supports sur les barres inférieures de gauche et de

droite.
Vous pouvez décaler les supports comme vous le souhaitez.

➤ Fixez l'onduleur en vissant une vis dans chacun des trous des supports.

6.2 Raccordement du PP152 et PP154

AVERTISSEMENT !

La charge admissible de la prise du véhicule, la ligne et les fusibles

!

A

Le raccordement se fait en branchant une fiche dans une prise de véhicule
12 V (pour PP152) ou une prise de véhicule 24 V (pour PP154). La broche
médiane de la fiche (fig. 1 4, page 2) est reliée à la ligne positive et les deux
tenons latéraux de la fiche (fig. 1 5, page 2) sont reliés à la lignenégative.

doivent supporter au moins 15 ampères. La protection par les fu­sibles ne doit pas être augmentée de manière arbitraire.

AVIS !

Assurez-vous que la fiche est correctement placée dans la prise du
véhicule. Si le raccordement n’est pas correct, la fiche risque de
chauffer.

6.3 Raccordement des PP402, PP404, PP602 et PP604

AVERTISSEMENT !

Assurez-vous que la polarité n’est pas inversée. En cas d’inversion

!

➤ Pour la mise en service de l’onduleur, reliez le câble rouge (fig. 1 4,

34

de la polarité des raccordements de la batterie, une étincelle se
produit et les fusibles internes fondent.

page 2) au pôle positif (+) de la batterie et le câble noir (fig. 1 5, page 2)
au pôle négatif (–) de la batterie. Lors de la connexion, assurez-vous que
les pôles de la batterie du véhicule sont propres.

FR

PerfectPower Utilisation de l’onduleur

7 Utilisation de l’onduleur

Le commutateur principal (fig. 2 1, page 3) situé à l'arrière de l'appareil
dispose de trois positions :

 ON (marche) : l'onduleur est en marche.
 OFF (arrêt) : l'onduleur est éteint.
 REMOTE (télécommande) : l'onduleur est allumé et éteint à l'aide d'un

commutateur externe.

➤ Raccordez votre consommateur à la prise (fig. 1 1, page 2) de l’ondu-

leur.

Mise en marche sur l’appareil

➤ Placez le commutateur principal (fig. 2 1, page 3) sur la position « ON ».
✓ La DEL verte de contrôle (fig. 1 3, page 2) s'allume.

Mise à l'arrêt sur l'appareil

➤ Placez le commutateur principal (fig. 2 1, page 3) sur la position

«OFF».

✓ La DEL verte de contrôle (fig. 1 3, page 2) s'éteint.

Mise en marche à l’aide d’un interrupteur externe

Vous pouvez également allumer et éteindre l’onduleur à l’aide d’un interrup­teur externe.

➤ Placez le commutateur principal (fig. 2 1, page 3) sur la position

«REMOTE».

➤ Raccordez l’interrupteur externe selon les schémas de raccordement sui-

vants au niveau du remote port (fig. 2 4, page 3) :
– interrupteur externe, alimentation en tension par l’onduleur : fig. 3,

page 4

✓ Lorsque l'onduleur est allumé par le commutateur externe, la DEL verte

de contrôle (fig. 1 3, page 2) s'allume.

35

FR

Changement du fusible PerfectPower

Veuillez respecter les indications suivantes lors de l’utilisation

Si la tension de la batterie devient inférieure à 10,8 V pour PP152/PP402/
PP602 ou à 21,5 V pour PP154/PP404/PP604 pendant le fonctionnement,
un signal sonore se déclenche. Si la tension de la batterie continue à des­cendre, l'onduleur s'arrête et la DEL rouge de dysfonctionnement (fig. 1 2,
page 2) s'allume.

En cas de surchauffe, l'onduleur s'arrête - la DEL rouge de
dysfonctionnement (fig. 1 2, page 2) s'allume.

➤ Dans ce cas, désactivez l’onduleur à l’aide de l’interrupteur.
Après refroidissement, vous pouvez rallumer l’onduleur.

Lors de l’utilisation de l’onduleur pendant une longue période et avec une
charge importante, il est conseillé de démarrer le moteur afin de recharger la
batterie du véhicule.

L’onduleur peut être utilisé que le moteur soit allumé ou éteint. Le moteur ne
doit cependant pas rester allumé pendant la mise en marche de l’onduleur,
car l’arrivée de courant à l’allume-cigare peut être interrompue pendant le
processus de démarrage.

8 Changement du fusible

Procédez de la manière suivante pour remplacer le fusible de l'onduleur :
➤ Retirez le fusible défectueux (fig. 2 3, page 3) de la douille située à

l'arrière.

➤ Installez un nouveau fusible de même spécification.

9 Entretien et nettoyage de l’onduleur

AVIS !

N’utilisez aucun objet coupant ou dur, ni de détergents pour le

A

➤ Nettoyez le produit avec un tissu humide.

36

nettoyage. Cela pourrait endommager le produit.

FR

PerfectPower Réparation des pannes

10 Réparation des pannes

Défaut Cause Solution

Pas de tension de sortie Pas de contact avec la batterie Contrôler le contact et le

Pas de tension de sortie Surcharge thermique Arrêter le consommateur.

Pas de tension de sortie Défaillance fusible (dans

l’onduleur ou le véhicule)

Pas de tension de sortie Appareil défectueux Remplacer l’appareil.
L’appareil s’allume et s’éteint

cycliquement
Lorsque le consommateur

s’allume, l’onduleur s’éteint

Tension de sortie trop basse Tension de la batterie

La charge continue est trop
élevée

Le courant d’allumage est trop
élevé

inférieure à 10,8 V (PP152/
PP402/PP602) ou 21,5 V
(PP154/PP404/PP604)

câble.
Mettre l’allumage en marche

le cas échéant.
PP152/PP154 : contrôler et

remplacer le cas échéant la
prise de véhicule 12 V ou
24 V.

Laisser l’onduleur refroidir et
améliorer l’aération.

Remplacer le fusible par un
fusible de la même
spécification.

Réduire la charge.

Comparer la puissance de
l’appareil et la puissance
maximum de l’onduleur.

Charger la batterie (démarrer
le moteur).

11 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuil­lez vous adresser à la filiale du fabricant située dans votre pays (voir
adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et
de la garantie :

 une copie de la facture avec la date d'achat,
 le motif de la réclamation ou une description du dysfonctionnement.

37

FR

Retraitement PerfectPower

12 Retraitement

➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus

à cet effet.

Lorsque vous mettrez votre produit définitivement hors service,
informez-vous auprès du centre de recyclage le plus proche ou au-

M

près de votre revendeur spécialisé sur les prescriptions relatives
au retraitement des déchets.

13 Caractéristiques techniques

Les caractéristiques techniques suivantes sont valables pour tous les ondu­leurs :

Tension de sortie
Fréquence de sortie
Intensité absorbée à vide
Tension nominale d’entrée
Alarme de sous-tension
Arrêt de sous-tension
Arrêt de surtension
Evacuation de la chaleur
Température ambiante maximale
Contrôle / certificat

PP152,

PP402,

PP602

210 – 230 V CA

50 Hz ± 2 Hz

< 0,25 A < 0,25 A

12 V CC g 24 V CC g

10,8 V 21,5 V

10 V 20 V

15,3 V 30,5 V

boîtier/ventilateur

0 °C – 50 °C

PP154,
PP404,
PP604

24

38

FR

PerfectPower Caractéristiques techniques

Caractéristiques techniques spécifiques aux appareils :

PP152 PP154

N° d’art.
Puissance de sortie continue
Puissance de sortie de crête
Dimensions
Poids

N° d’art.
Puissance de sortie continue
Puissance de sortie de crête
Dimensions
Poids

PP152 PP154

150 W
350 W

167 x 129 x 71 mm

800 g

PP402 PP404

PP402 PP404

350 W
700 W

177 x 129 x 71 mm

950 g

PP602 PP604

N° d’art.
Puissance de sortie continue
Puissance de sortie de crête
Dimensions
Poids

Spécifications sous réserve de modifications liées à l’évolution technique et
aux possibilités de livraison.

PP602 PP604

550 W

1 000 W

222 x 129 x 71 mm

1350 g

39

ES

Aclaración de los símbolos PerfectPower

Lea detenidamente estas instrucciones antes de llevar a cabo la insta­lación y puesta en funcionamiento, y consérvelas en un lugar seguro.
En caso de vender o entregar el producto a otra persona, entregue
también estas instrucciones.

Índice

1 Aclaración de los símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2 Indicaciones generales de seguridad . . . . . . . . . . . . . . . . . . . . . . . 41

3 Manejo de los aparatos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

4 Uso adecuado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

5 Descripción técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

6 Conectar el inversor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

7 Usar el inversor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

8 Cambiar el fusible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

9 Mantenimiento y limpieza del inversor. . . . . . . . . . . . . . . . . . . . . . . 48

10 Solución de fallos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

11 Garantía legal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

12 Gestión de residuos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

13 Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

1 Aclaración de los símbolos

¡PELIGRO!
Indicación de seguridad: su incumplimiento acarrea la muerte o

D
!
!

40

graves lesiones.

¡ADVERTENCIA!
Indicación de seguridad: su incumplimiento puede acarrear la

muerte o graves lesiones.

¡ATENCIÓN!
Indicación de seguridad: su incumplimiento puede acarrear

lesiones.

ES

PerfectPower Indicaciones generales de seguridad

¡AVISO!

Su incumplimiento puede acarrear daños materiales y perjudicar el

A

correcto funcionamiento del producto.

NOTA

Información adicional para el manejo del producto.

I

➤ Paso a seguir: este símbolo le indica que debe realizar un paso. Todos

los procedimientos necesarios se describen paso a paso.

✓ Este símbolo describe el resultado de un paso realizado.

fig. 1 5, página 3: esta indicación hace referencia a un elemento de una
figura, en este ejemplo a la “Posición 5 en la figura 1 de la página 3”.

2 Indicaciones generales de seguridad

El fabricante declina toda responsabilidad ante daños ocurridos en los
siguientes casos:

 errores de montaje o de conexión,
 daños en el producto debido a influencias mecánicas y sobretensiones
 modificaciones realizadas en el producto sin el expreso consentimiento

del fabricante

 utilización del aparato para fines distintos a los descritos en las instruc-

ciones.

2.1 Seguridad general

¡ADVERTENCIA!

!

 Utilice el aparato sólo para aquellos fines para los que ha sido

concebido.

 Las personas (incluidos los niños) que, debido a sus capacida-

des físicas, sensoriales o mentales, a su falta de experiencia o
a desconocimiento, no pueden utilizar el producto de forma
segura, no tienen permitido utilizar este producto sin la vigilan­cia y las instrucciones de una persona sobre la que recae tal
responsabilidad.

 No ponga en funcionamiento el aparato en ambientes húmedos

o en contacto con líquidos.

41

ES

Indicaciones generales de seguridad PerfectPower

 Sólo personal técnico especializado que conozca los posibles

peligros y las normativas pertinentes puede realizar labores de
mantenimiento y reparación.

2.2 Seguridad en la instalación del aparato

¡ADVERTENCIA!

!
!

 Conecte siempre sólo un aparato al inversor. Si conecta dos o

más aparatos puede producirse un cortocircuito.

¡ATENCIÓN!

 ¡Procure mantenerlo en una posición segura!

Instale y fije el aparato de forma segura, de manera que no pue­da caerse ni volcarse.

 Asegure el aparato de tal modo que los niños no tengan acceso

al mismo.
De no hacerlo, los niños podrían estar expuestos a peligros de
los que no son conscientes.

 No exponga el aparato a fuentes de calor (radiación directa del

sol, calefacción, etc.). De este modo, evitará un calentamiento
adicional del aparato.

Cables eléctricos

 Si los cables deben pasar a través de paredes de chapa o de

otro tipo de paredes con bordes afilados, utilice tubos corruga­dos o guías de cable.

 Los cables no deben quedar sueltos ni muy doblados al colo-

carlos en materiales conductores de electricidad (metales).

 No tire de los cables.
 No tienda el cable de red de 230 V y cable de corriente continua

de 12/24 V en el mismo canal de cableado (tubo corrugado).

 Fije bien los cables.
 Tienda los cables de forma que no generen ningún peligro de

tropiezo y que se excluyan daños en el cable.

42

ES

PerfectPower Manejo de los aparatos

2.3 Seguridad durante el funcionamiento del aparato

¡ADVERTENCIA!

!

 Tenga en cuenta las siguientes medidas básicas de seguridad

en el manejo de aparatos eléctricos para la protección ante:
– descargas eléctricas
– peligro de incendio
– lesiones

 No utilice el aparato en las inmediaciones de gas o de materia-

les inflamables; la temperatura de la superficie puede alcanzar
hasta 60 °C.

 Utilice el aparato sólo si la carcasa y los cables no presentan

daños.

 Asegúrese de que las entradas y salidas de aire del aparato no

queden tapadas.

 Procure mantener una buena ventilación.
 No conecte la salida de 230 V del inversor (fig. 1 1, página 2)

con otra fuente de tensión de 230 V.

 Algunas piezas del inversor siguen teniendo tensión incluso

después de que haya saltado el dispositivo de protección (fusi­ble).

 Siempre que realice tareas en el aparato desconecte la alimen-

tación de corriente.

3 Manejo de los aparatos

Denominación Nº de artículo

PerfectPower PP152: inversor con cable de conexión para caja
de enchufe del vehículo de 12 V y cuatro soportes

PerfectPower PP154: inversor con cable de conexión para caja
de enchufe del vehículo de 24 V y cuatro soportes

PerfectPower PP402: inversor con bornes de conexión para
batería del vehículo de 12 V y cuatro soportes

PerfectPower PP404: inversor con bornes de conexión para
batería del vehículo de 24 V y cuatro soportes

PerfectPower PP602: inversor con bornes de conexión para
batería del vehículo de 12 V y cuatro soportes

PerfectPower PP604: inversor con bornes de conexión para
batería del vehículo de 24 V y cuatro soportes

PP152

PP154

PP402

PP404

PP602

PP604

43

ES

Uso adecuado PerfectPower

4 Uso adecuado

¡AVISO!

Este aparato está concebido para ser utilizado únicamente en

A

Los inversores sirven para transformar tensión continua de 12 V o de 24 V
en tensión alterna de 230 V con una frecuencia de 50 Hz.

 12 V: PerfectPower PP152, PP402 y PP602
 24 V: PerfectPower PP154, PP404 y PP604

vehículos.

5 Descripción técnica

Los inversores PerfectPower pueden ponerse en funcionamiento en cual­quier vehículo donde se disponga de una caja de enchufe de 12 V CC (para
PP152, PP402, PP602) o de 24 V CC (para PP154, PP404, PP604). En caso
necesario, los aparatos se refrigeran adicionalmente con un ventilador que
actúa en función de la carga y la temperatura.

La potencia continua máxima es de:

 150 vatios en el caso del inversor PP152 y PP154
 350 vatios en el caso del inversor PP402 y PP404
 550 vatios en el caso del inversor PP602 y PP604

No se deben conectar aparatos que requieran más potencia.
El inversor está equipado con una protección térmica y otra eléctrica contra

sobrecargas, así como con una protección contra baja tensión y sobreten­sión. El inversor se desconecta cuando:

 la temperatura interna del inversor es demasiado alta;
 cuando la carga supera los valores de potencia mencionados más arriba.
 la tensión de entrada es demasiado baja o demasiado alta

Los inversores se pueden encender y apagar con el interruptor que está di­rectamente en el aparato o con un interruptor externo.

I

44

NOTA

Si conecta aparatos con un motor eléctrico (por ejemplo, una
taladradora, una nevera, etc.), tenga en cuenta que éstos, a
menudo, requieren más potencia para arrancar que la indicada en
la placa de características.

ES

PerfectPower Conectar el inversor

6 Conectar el inversor

¡AVISO!

La longitud del cable entre la batería y el inversor no puede superar

A

6.1 Fijación del inversor

Puede fijar el inversor con los cuatro soportes adjuntos.
Al elegir el lugar de montaje, tenga en cuenta las siguientes indicaciones:

 El inversor se puede montar horizontal o verticalmente.
 El inversor se debe instalar en un lugar protegido contra la humedad.
 El inversor no se puede montar en un entorno con materiales inflamables.
 El inversor no se puede montar en un entorno con mucho polvo.
 El lugar de montaje tiene que estar bien ventilado. En caso de instalacio-

 La entrada de aire de la parte inferior y la salida de aire de la parte pos-

 En caso de temperaturas ambientales superiores a 40 °C (por ejemplo,

 La superficie de montaje tiene que ser plana y tener una resistencia sufi-

los 2 m.

nes en recintos cerrados pequeños, debe haber ventilación suficiente. La
distancia libre al inversor debe ser de como mínimo de 25 cm (fig. 4,
página 4).

terior del inversor tienen que estar libres.

en habitaciones para motores o calefacción, o bajo la radiación directa
del sol), se puede producir la desconexión automática por sobrecarga de­bido al calentamiento del inversor.

ciente.

¡AVISO!

Antes de realizar cualquier perforación, asegúrese de que ningún

A

Fije el inversor como se indica a continuación (fig. 5, página 4):

➤ Enganche dos soportes en la trabilla inferior izquierda y dos en la dere-

➤ Fije el inversor apretando un tornillo en cada soporte a través de las per-

cable eléctrico ni ninguna pieza del vehículo puedan resultar daña­dos al taladrar, serrar o limar.

cha.
Puede desplazar los soportes a voluntad.

foraciones.

45

ES

Conectar el inversor PerfectPower

6.2 Conectar PP152 y PP154

¡ADVERTENCIA!

La carga admisible de la caja de enchufe del vehículo, del cable de

!

A

La conexión se realiza a través de una clavija conectada a una caja de en­chufe de 12 V del vehículo (en el caso de PP152) o a una de 24 V (en el caso
de PP154). La espiga central de la clavija (fig. 1 4, página 2) está conecta­da al cable positivo y las dos pequeñas horquillas laterales (fig. 1 5,
página 2) al negativo.

6.3 Conectar PP402, PP404, PP602 y PP604

!

alimentación y del fusible debe ser como mínimo de 15 amperios.
No debe usarse un tipo de fusible de mayor protección por decisión
propia.

¡AVISO!

Al insertar la clavija en la caja de enchufe del vehículo, asegúrese
de que quede correctamente conectada. Si la conexión no es co­rrecta, la clavija se calienta.

¡ADVERTENCIA!

Asegúrese de no invertir la polaridad. Si invierte la polaridad de las
conexiones se produce una gran chispa y se queman los fusibles
internos.

➤ Para la puesta en funcionamiento del inversor, conecte el cable rojo

(fig. 1 4, página 2) con el polo positivo (+) de la batería y el cable negro
(fig. 1 5, página 2) con el polo negativo (–) de la misma. Asegúrese al
conectar los bornes de que los polos de la batería del vehículo estén lim­pios.

46

ES

PerfectPower Usar el inversor

7 Usar el inversor

El interruptor principal (fig. 2 1, página 3) de la parte trasera del aparato
tiene tres posiciones:

 ON (encendido): el inversor está conectado.
 OFF (apagado): el inversor está desconectado.
 REMOTE (control remoto): el inversor se conecta y desconecta mediante

un interruptor externo.

➤ Conecte el aparato que desee a la caja de enchufe (fig. 1 1, página 2)

del inversor.

Encender con el interruptor del aparato

➤ Coloque el interruptor principal (fig. 2 1, página 3) en la posición “ON”.
✓ El LED de control verde (fig. 1 3, página 2) se ilumina.

Apagar con el interruptor del aparato

➤ Coloque el interruptor principal (fig. 2 1, página 3) en la posición “OFF”.
✓ El LED de control verde (fig. 1 3, página 2) se apaga.

Encender con el interruptor externo

De forma alternativa, puede encender y apagar el inversor con un interruptor
externo.

➤ Coloque el interruptor principal (fig. 2 1, página 3) en la posición

“REMOTE”.

➤ Conecte el interruptor externo según los siguientes esquemas de co-

nexión al puerto Remote (fig. 2 4, página 3):
– interruptor externo, alimentación de tensión a partir del inversor:

fig. 3, página 4

✓ Cuando se enciende el inversor con un interruptor externo, el LED de

control verde (fig. 1 3, página 2) se ilumina.

47

ES

Cambiar el fusible PerfectPower

Durante el funcionamiento tenga en cuenta las siguientes
indicaciones

Si la tensión de la batería desciende durante el funcionamiento por debajo
de los 10,8 V para PP152/PP402/PP602 ó 21,5 V para
PP154/PP404/PP604, suena una señal de aviso. Si la tensión de la batería
sigue descendiendo, el inversor se desconecta y el LED de error rojo
(fig. 1 2, página 2) se ilumina.

En caso de un calentamiento excesivo, el inversor se desconecta; el LED de
error rojo (fig. 1 2, página 2) se ilumina en rojo.

➤ En este caso, desconecte el inversor con el interruptor.
Cuando el inversor se haya enfriado, puede volver a conectarlo.

Al utilizar el inversor durante mucho tiempo y bajo una carga considerable,
se recomienda arrancar el motor para recargar la batería del vehículo.

El inversor puede ponerse en funcionamiento con el motor tanto apagado
como en marcha. Sin embargo, no debería ponerse en marcha el motor
mientras esté encendido el inversor, ya que podría interrumpirse la alimen­tación de corriente al encendedor del coche en el momento del arranque.

8 Cambiar el fusible

Para cambiar el fusible del inversor, proceda de la forma siguiente:
➤ Retire el fusible defectuoso (fig. 2 3, página 3) del casquillo en la parte

trasera.

➤ Coloque un fusible nuevo con la misma especificación.

9 Mantenimiento y limpieza del inversor

¡AVISO!

No utilice ningún objeto o producto de limpieza corrosivo o duro en

A

➤ Limpie de vez en cuando el producto con un paño húmedo.

48

la limpieza, ya que podría dañar el producto.

ES

PerfectPower Solución de fallos

10 Solución de fallos

Fallo Causa Solución

No hay tensión de salida. No hay contacto con la batería. Compruebe el contacto y el

No hay tensión de salida. Sobrecarga térmica Apague el aparato conec-

No hay tensión de salida. El fusible está averiado (del inver-

No hay tensión de salida. Aparato averiado Cambie el aparato.
El aparato se enciende y

apaga cíclicamente.
Al conectar el aparato

conectado se desconecta
el inversor.

Tensión de entrada
demasiado baja.

sor o del vehículo).

La carga continua es demasiado
alta.

La corriente de arranque es
demasiado alta.

Tensión de batería inferior a
10,8 V (PP152/PP402/PP602) o a
21,5 V (PP154/PP404/PP604)

cable.
En caso necesario, conecte

el encendido.
PP152/PP154: Compruebe y,

en caso necesario, cambie la
caja de enchufe del vehículo
de 12 V o de 24 V.

tado.
Deje que se enfríe el inversor
y mejore la ventilación.

Cambie el fusible por uno de
la misma especificación.

Reduzca la carga.

Compare la potencia del
aparato con la potencia
máxima del inversor.

Cargue la batería (arranque
el motor).

11 Garantía legal

Rige el plazo de garantía legal. Si el producto presenta algún defecto,
diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso
de estas instrucciones) o a su establecimiento especializado.

Para la tramitación de la reparación y de la garantía debe enviar también los
siguientes documentos:

 una copia de la factura con fecha de compra,
 el motivo de la reclamación o una descripción de la avería.

49

ES

Gestión de residuos PerfectPower

12 Gestión de residuos

➤ Deseche el material de embalaje en el contenedor de reciclaje correspon-

diente.

Cuando vaya a desechar definitivamente el producto, infórmese en
el centro de reciclaje más cercano o en un comercio especializado

M

sobre las normas pertinentes de eliminación de materiales.

13 Datos técnicos

Los siguientes datos técnicos rigen para todos los inversores:

Tensión de salida
Frecuencia de salida
Consumo de corriente sin carga
Tensión de entrada nominal
Alarma de subtensión
Desconexión por subtensión
Desconexión por sobretensión
Disipación de calor
Temperatura máxima del entorno
Inspección / Certificado

PP152,

PP402,

PP602

210 – 230 V CA

50 Hz ± 2 Hz

< 0,25 A < 0,25 A

12 V CC g 24 V CC g

10,8 V 21,5 V

10 V 20 V

15,3 V 30,5 V

Carcasa/Ventilador

0 °C – 50 °C

PP154,
PP404,
PP604

24

50

ES

PerfectPower Datos técnicos

Datos técnicos específicos del aparato:

PP152 PP154

Art. nº
Potencia de salida constante
Potencia de salida máxima
Dimensiones
Peso

Art. nº
Potencia de salida constante
Potencia de salida máxima
Dimensiones
Peso

PP152 PP154

150 W
350 W

167 x 129 x 71 mm

800 g

PP402 PP404

PP402 PP404

350 W
700 W

177 x 129 x 71 mm

950 g

PP602 PP604

Art. nº
Potencia de salida constante
Potencia de salida máxima
Dimensiones
Peso

Reservado el derecho a realizar modificaciones en los modelos y envíos en
función de los avances técnicos.

PP602 PP604

550 W

110 0 W

222 x 129 x 71 mm

1350 g

51

IT

Spiegazione dei simboli PerfectPower

Prima di effettuare il montaggio e la messa in funzione leggere
accuratamente questo manuale di istruzioni, conservarlo e in caso di
trasmissione del prodotto, consegnarlo all'utente successivo.

Indice

1 Spiegazione dei simboli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

2 Indicazioni di sicurezza generali . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

3 Guide sugli apparecchi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

4 Uso conforme alla destinazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

5 Descrizione tecnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

6 Collegamento dell’inverter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

7 Impiego dell’inverter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

8 Sostituzione del fusibile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

9 Cura e pulizia dell’inverter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

10 Eliminazione dei guasti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

12 Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

11 Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

13 Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

1 Spiegazione dei simboli

PERICOLO!
Avviso di sicurezza: la mancata osservanza di questo avviso

D
!
!

52

comporta ferite gravi anche mortali.

AVVERTENZA!
Avviso di sicurezza: la mancata osservanza di questo avviso può

causare ferite gravi anche mortali.

ATTENZIONE!
Avviso di sicurezza: la mancata osservanza di questo avviso può

essere causa di lesioni.

IT

PerfectPower Indicazioni di sicurezza generali

AVVISO!

La mancata osservanza di questa nota può causare danni materiali

A

e compromettere il funzionamento del prodotto.

NOTA

Informazioni integranti relative all'impiego del prodotto.

I

➤ Modalità di intervento: questo simbolo indica all'utente che è necessario

un intervento. Le modalità di intervento necessarie saranno descritte pas­so dopo passo.

✓ Questo simbolo descrive il risultato di un intervento.

fig. 1 5, pagina 3: questi dati si riferiscono ad un elemento in una figura, in
questo caso alla “posizione 5 nella figura 1 a pagina 3”.

2 Indicazioni di sicurezza generali

Il produttore non si assume nessuna responsabilità per danni nei seguenti
casi:

 errori di montaggio o di allacciamento
 danni al prodotto dovuti a influenze meccaniche o a sovratensioni
 modifiche al prodotto senza esplicita autorizzazione del produttore
 impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

2.1 Sicurezza generale

AVVERTENZA!

!

 Utilizzare l’apparecchio solamente per un uso conforme alla sua

destinazione.

 Persone (bambini compresi) che a causa della proprie capacità

fisiche, sensoriali o mentali, oppure che a causa della propria
inesperienza e scarsa conoscenza non siano in grado di utiliz­zare il prodotto in modo sicuro, devono evitare di utilizzarlo se
non in presenza e seguendo le istruzioni di una persona per loro
responsabile.

53

IT

Indicazioni di sicurezza generali PerfectPower

 Non mettere in funzione l’apparecchio in ambienti umidi o ba-

gnati.

 I lavori di manutenzione e di riparazione devono essere effet-

tuati solo da uno specialista informato sui pericoli connessi e
sulle relative prescrizioni.

2.2 Sicurezza durante l’installazione dell’apparecchio

AVVERTENZA!

!
!

 Collegare sempre solo una utenza all'inverter. Se si collegano

due o più utenze si può provocare un cortocircuito.

ATTENZIONE!

 Accertarsi che la base di appoggio sia sicura!

Posizionare e fissare l’apparecchio in modo sicuro per impedire
che possa rovesciarsi o cadere.

 Mettere l’apparecchio in un posto sicuro in modo tale che sia

fuori dalla portata dei bambini.
Possono sussistere pericoli che non vengono riconosciuti dai
bambini!

 Non esporre l’apparecchio a fonti di calore (esposizione ai raggi

solari, riscaldamento e simili). Evitare che l’apparecchio si sur­riscaldi ulteriormente.

Cavi elettrici

 Se i cavi devono passare attraverso pareti in lamiera oppure pa-

reti con spigoli vivi utilizzare tubi vuoti o canaline per cavi.

 Non posare i cavi in modo malfermo o con forti pieghe sui ma-

teriali che conducono elettricità (metalli).

 Non tirare i cavi.
 Non posare il cavo di rete da 230 V e il cavo a corrente continua

da 12/24 V nello stesso condotto (tubo vuoto).

 Fissare bene i cavi.
 Posare i cavi in modo tale che non sussista pericolo di inciam-

pamento e che si possano escludere eventuali danni al cavo.

54

IT

PerfectPower Guide sugli apparecchi

2.3 Sicurezza durante il funzionamento
dell’apparecchio

AVVERTENZA!

!

 Durante l’uso di apparecchi elettrici attenersi alle misure di sicu-

rezza fondamentali descritte qui di seguito per proteggersi da:
– scosse elettriche
– pericolo di incendio
–ferite

 Non utilizzare l’apparecchio nelle vicinanze di gas o materiali in-

fiammabili, la temperatura della superficie può raggiungere
come punta massima i 60 °C.

 Azionare l’apparecchio solamente se l’alloggiamento e i cavi

non sono danneggiati.

 Accertarsi che gli ingressi e le uscite dell’aria dell’apparecchio

non siano coperti.

 Accertarsi che ci sia una buona aerazione.
 Non collegare l’uscita da 230 V dell’inverter (fig. 1 1, pagina 2)

con un’altra fonte da 230 V.

 Anche dopo l’azionamento del dispositivo di protezione (fusibi-

le) alcuni componenti dell’inverter rimangono sotto tensione.

 Interrompere sempre l’alimentazione elettrica qualora si operi

sull’apparecchio.

3 Guide sugli apparecchi

Denominazione N. articolo

PerfectPower PP152: inverter con cavo di allacciamento per
presa su veicolo da 12 V e quattro supporti

PerfectPower PP154: inverter con cavo di allacciamento per
presa su veicolo da 24 V e quattro supporti

PerfectPower PP402: inverter con morsetti per batteria di veicolo
da 12 V e quattro supporti

PerfectPower PP404: inverter con morsetti per batteria di veicolo
da 24 V e quattro supporti

PerfectPower PP602: inverter con morsetti per batteria di veicolo
da 12 V e quattro supporti

PerfectPower PP604: inverter con morsetti per batteria di veicolo
da 24 V e quattro supporti

PP152

PP154

PP402

PP404

PP602

PP604

55

IT

Uso conforme alla destinazione PerfectPower

4 Uso conforme alla destinazione

AVVISO!

Questo apparecchio è adatto esclusivamente all’uso su veicoli.

A

Gli inverter servono a trasformare la tensione continua da 12 V o da 24 V in
una tensione alternata da 230 V di 50 Hz.

 12 V: PerfectPower PP152, PP402 e PP602
 24 V: PerfectPower PP154, PP404 e PP604

5 Descrizione tecnica

L’inverter PerfectPower può essere messo in funzione ovunque sia presente
presa sul veicolo da 12 V DC (per PP152, PP402, PP602) o una presa sul
veicolo da 24 V DC (per PP154, PP404, PP604). Gli apparecchi vengono
ulteriormente raffreddati con una ventola che funziona in base al carico e alla
termperatura.

La potenza continua massima

 nel caso di inverter PP152 e PP154 è 150 Watt
 in caso di inverter PP402 e PP404 è 350 Watt
 in caso di inverter PP602 e PP604 è 550 Watt

Gli apparecchi con requisiti di potenza più elevati non devono essere
collegati.

L'inverter è dotato di una protezione da sovraccarico per il calore e per la cor­rente nonché di una protezione contro la sottotensione e la sovratensione.
L'inverter si spegne:

 se la temperatura interna dell’inverter è eccessiva.
 se il carico supera i valori di prestazione summenzionati.
 se la tensione di ingresso è insufficiente o eccessiva.

Gli inverter possono essere accesi e spenti, oltre che con l’interruttore posto
direttamente sull’apparecchio, anche con un interruttore esterno.

56

IT

PerfectPower Collegamento dell’inverter

NOTA

Durante il collegamento di apparecchi con azionamento elettrico

I

(ad es. trapani, frigoriferi e simili) tenere presente che durante la
fase di avvio spesso essi necessitano di una potenza maggiore ri­spetto a quella riportata sulla targhetta.

6 Collegamento dell’inverter

AVVISO!

Il cavo tra la batteria e l’inverter può avere una lunghezza massima

A

6.1 Fissaggio dell'inverter

È possibile fissare l'inverter con quattro supporti a piacere.
Per la scelta del luogo di montaggio fare attenzione alle seguenti indicazioni.

 L'inverter può essere montato orizzontalmente o verticalmente.
 L'inverter deve essere montato in un punto protetto da umidità.
 Non montare l'inverter in ambienti con presenza di materiali infiammabili.
 Non montare l'inverter in ambienti polverosi.
 Il luogo di montaggio deve essere sufficientemente aerato. Se le installa-

 L'entrata d'aria sul lato inferiore e l'uscita d'aria sul retro dell'inverter de-

 Con temperature ambiente maggiori di 40 °C (ad es. in vani motore o di

 La superficie di montaggio deve essere piana e sufficientemente stabile.

di 2 m.

zioni vengono eseguite in locali piccoli e chiusi, deve essere presente un
sistema di aerazione e disaerazione. La distanza libera intorno all'inverter
deve essere di 25 cm (fig. 4, pagina 4).

vono rimanere libere.

riscaldamento, esposizione diretta ai raggi solari) è possibile che, se si
verifica una sollecitazione a causa del riscaldamento proprio dell'inverter,
quest'ultimo si spenga automaticamente.

A

AVVISO!

Prima di effettuare qualsiasi tipo di foro, assicurarsi che nessun
cavo elettrico o altri componenti del veicolo vengano danneggiati
durante l'uso di trapani, seghe e lime.

57

IT

Collegamento dell’inverter PerfectPower

Fissare l'inverter come segue (fig. 5, pagina 4):
➤ Premere 2 supporti sulla barra inferiore di sinistra e due su quella di

destra.
È possibile spostare i supporti a piacere.

➤ Serrare l'inverter avvitando una vita attraverso ogni foro nei supporti.

6.2 Collegamento con PP152 e PP154

AVVERTENZA!

La capacità di carico della presa sul veicolo, la linea di alimentazio-

!

A

Il collegamento avviene mediante una spina che va inserita in una presa sul
veicolo da 12 V (per PP152) o in una presa da 24 V (per PP154). Il pin cen­trale della spina (fig. 1 4, pagina 2) è collegato alla linea positiva ed entram­be le prese laterali ad archetto della spina (fig. 1 5, pagina 2) alla linea
negativa.

ne e la protezione devono essere almeno di 15 ampere. La
protezione non deve essere aumentata in modo arbitrario.

AVVISO!

Quando si inserisce la spina, assicurarsi che questa sia saldamen­te collegata alla presa. Se un collegamento non è ben saldo la spi­na si surriscalda.

6.3 Collegamento di PP402, PP404, PP602 e di PP604

AVVERTENZA!

Fare attenzione a non invertire la polarità. Se la polarità degli allac-

!

➤ Per la messa in funzione dell’inverter, collegare il cavo rosso (fig. 1 4,

58

ciamenti viene invertita si verifica una grossa scarica e i fusibili in­terni si bruciano.

pagina 2) al polo positivo (+) della batteria e il cavo nero (fig. 1 5,
pagina 2) al polo negativo (–) della batteria. Fare attenzione che i poli del­la batteria siano puliti quando vengono collegati.

IT

PerfectPower Impiego dell’inverter

7 Impiego dell’inverter

L'interruttore principale (fig. 2 1, pagina 3) sul lato posteriore dell'apparec­chio è provvisto di tre posizioni:

 ON (acceso): l'inverter è acceso.
 OFF (spento): l'inverter è spento.
 REMOTE (comando a distanza): l'inverter viene acceso e spento median-

te un interruttore esterno.

➤ Collegare l’utenza alla presa (fig. 1 1, pagina 2) dell’inverter.

Collegamento sull’apparecchio

➤ Posizionare l'interruttore principale (fig. 2 1, pagina 3) su “ON”.
✓ Il LED di controllo verde (fig. 1 3, pagina 2) è acceso.

Collegamento sull'apparecchio

➤ Posizionare l'interruttore principale (fig. 2 1, pagina 3) su “OFF”.
✓ Il LED di controllo verde (fig. 1 3, pagina 2) si spegne.

Accensione con un interruttore esterno

In alternativa è possibile accendere e spegnere l’inverter con un interruttore
esterno.

➤ Posizionare l'interruttore principale (fig. 2 1, pagina 3) su “REMOTE”.
➤ Collegare l’interruttore esterno secondo gli schemi elettrici seguenti sulla

Remote Port (fig. 1 4, pagina 2):
– interruttore esterno, alimentazione di tensione dall’inverter: fig. 3,

pagina 4

✓ Se l'inverter viene acceso da un interruttore esterno, il LED di controllo

(fig. 1 3, pagina 2) è verde.

59

IT

Sostituzione del fusibile PerfectPower

Quando l’apparecchio è in funzione, osservare le seguenti indicazioni

Se durante il funzionamento la tensione della batteria si abbassa al di sotto
di 10,8 V per PP152/PP402/PP602 o 21,5 V per PP154/PP404/PP604, viene
emesso un segnale acustico. Se la tensione della batteria diminuisce ulte­riormente, l'inverter viene disinserito e il LED di errore (fig. 1 2, pagina 2)
diventa rosso.

In caso di riscaldamento eccessivo, l'inverter viene disinserito – il LED di
errore (fig. 1 2, pagina 2) è rosso.

➤ In questo caso disinserire l’inverter con l’interruttore.
Quando l’inverter si è di nuovo raffreddato è possibile reinserirlo.

Se si tiene in funzione l’inverter per un periodo prolungato e con la massima
sollecitazione, si consiglia di avviare il motore per ricaricare la batteria del
veicolo.

L’inverter può essere avviato sia a motore acceso che a motore spento. Tut­tavia quando l’inverter è inserito, il motore non dovrebbe essere avviato, poi­ché l’alimentazione di corrente dell’accendisigari potrebbe essere interrotta
durante la fase di avvio.

8 Sostituzione del fusibile

Per sostituire il fusibile dell'inverter, procedere come segue:
➤ Rimuovere il fusibile difettoso (fig. 2 3, pagina 3) dalla sede sul lato po-

steriore.

➤ Inserire un nuovo fusibile con le stesse specifiche.

9 Cura e pulizia dell’inverter

AVVISO!

Per la pulizia non impiegare oggetti ruvidi o appuntiti, oppure deter-

A

➤ Pulire il prodotto di tanto in tanto con un panno umido.

60

genti perché potrebbero danneggiare il prodotto.

IT

PerfectPower Eliminazione dei guasti

10 Eliminazione dei guasti

Guasto Causa Eliminazione

Tensione di uscita assente Nessun contatto alla batteria Controllare il contatto e il

Tensione di uscita assente Sovraccarico termico Spegnere l’utenza.

Tensione di uscita assente Fusibile difettoso (nell’inverter

o nel veicolo)

Tensione di uscita assente Apparecchio guasto Sostituire l’apparecchio.
L’apparecchio si inserisce e

disinserisce ciclicamente
Inserendo l’utenza l’inverter

viene disinserito

Tensione d’uscita troppo
bassa

Carico permanente eccessivo Ridurre il carico.

Corrente di avvio eccessiva Confrontare la potenza

Tensione della batteria
inferiore a 10,8 V
(PP152/PP402/PP602) o
21,5 V (PP154/PP404/PP604)

cavo.
Se necessario inserire

l’accensione.
PP152/PP154: Controllare la

presa da 12 V o da 24 V del
veicolo e sostituirla se neces­sario.

Fare raffreddare l’inverter e
migliorare l’aerazione.

Sostituzione del fusibile con
un fusibile con le stesse
specifiche.

dell’apparecchio con la
potenza massima
dell’inverter.

Caricare la batteria (avviare il
motore).

11 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse
difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese
(l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore
specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario
inviare la seguente documentazione:

 una copia della fattura con la data di acquisto del prodotto,
 un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

61

IT

Smaltimento PerfectPower

12 Smaltimento

➤ Raccogliere il materiale di imballaggio possibilmente negli appositi

contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente,
informarsi al centro di riciclaggio più vicino, oppure presso il proprio

M

rivenditore specializzato, sulle prescrizioni adeguate concernenti lo
smaltimento.

13 Specifiche tecniche

Le seguenti specifiche tecniche sono valide per tutti gli inverter:

Tensione di uscita
Frequenza di uscita
Corrente assorbita a vuoto
Tensione nominale di ingresso
Allarme di sottotensione
Spegnimento per sottotensione
Spegnimento per sovratensione
Asportazione di calore
Temperatura ambiente massima
Certificati di controllo

PP152,

PP402,

PP602

210 – 230 V CA

50 Hz ± 2 Hz

< 0,25 A < 0,25 A

12 V CC g 24 V CC g

10,8 V 21,5 V

10 V 20 V

15,3 V 30,5 V

alloggiamento/ventola

0 °C – 50 °C

PP154,
PP404,
PP604

24

62

IT

PerfectPower Specifiche tecniche

Specifiche tecniche specifiche per l’apparecchio:

PP152 PP154

N. art.
Potenza di uscita costante
Potenza di uscita di picco
Dimensioni
Peso

N. art.
Potenza di uscita costante
Potenza di uscita di picco
Dimensioni
Peso

PP152 PP154

150 W
350 W

167 x 129 x 71 mm

800 g

PP402 PP404

PP402 PP404

350 W
700 W

177 x 129 x 71 mm

950 g

PP602 PP604

N. art.
Potenza di uscita costante
Potenza di uscita di picco
Dimensioni
Peso

Con riserva di versioni successive e di modifiche conformi al progresso della
tecnica, nonché di variazioni nella consegna.

PP602 PP604

550 W

110 0 W

222 x 129 x 71 mm

1350 g

63

NL

Verklaring van de symbolen PerfectPower

Lees deze handleiding voor de montage en de ingebruikname zorg­vuldig door en bewaar hem. Geef de handleiding bij het doorgeven van
het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

2 Algemene veiligheidsinstructies. . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

3 Toestelgeleidingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

4 Gebruik volgens de voorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . 68

5 Technische beschrijving. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

6 Omvormer aansluiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

7 Omvormer gebruiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

8 Zekering vervangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

9 Omvormer onderhouden en reinigen. . . . . . . . . . . . . . . . . . . . . . . . 72

10 Verhelpen van storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

11 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

12 Afvoer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

13 Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

1 Verklaring van de symbolen

GEVAAR!
Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of

D
!

ernstig letsel.

WAARSCHUWING!
Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden

of ernstig letsel.

VOORZICHTIG!
Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

!

64

NL

PerfectPower Algemene veiligheidsinstructies

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de

A

werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

I

➤ Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste

handelingen worden stap voor stap beschreven.

✓ Dit symbool beschrijft het resultaat van een handeling.

afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeel­ding, in dit voorbeeld op „positie 5 in afbeelding 1 op pagina 3”.

2 Algemene veiligheidsinstructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld
voor schade:

 montage- of aansluitfouten
 beschadiging van het product door mechanische invloeden en over-

spanningen

 veranderingen aan het product zonder uitdrukkelijke toestemming van de

fabrikant

 gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheid

WAARSCHUWING!

!

 Gebruik het toestel alleen waarvoor het bestemd is.
 Personen (ook kinderen) die door hun fysieke, sensorische of

geestelijke vaardigheden, of hun onervarenheid of onwetend­heid niet in staat zijn om het product veilig te gebruiken, mogen
dit niet zonder toezicht of instructie door een verantwoordelijke
persoon doen.

 Gebruik het toestel niet in een vochtige of natte omgeving.
 Het onderhoud en de reparatie mogen alleen door een vakman

uitgevoerd worden die met de daarmee verbonden gevaren
resp. de betreffende voorschriften vertrouwd is.

65

NL

Algemene veiligheidsinstructies PerfectPower

2.2 Veiligheid bij de installatie van het toestel

WAARSCHUWING!

!

!

Elektrische leidingen

 Sluit altijd slechts een verbruiker op een omvormer aan. Bij de

aansluiting van twee of meer verbruikers kan er kortsluiting ont­staan.

VOORZICHTIG!

 Zorg ervoor dat het toestel stabiel staat!

Het toestel moet zo veilig opgesteld en bevestigd worden dat
het niet kan omvallen of naar beneden kan vallen.

 Beveilig het toestel zodanig dat kinderen er geen toegang toe

hebben.
Er kunnen gevaren ontstaan die door kinderen niet herkend
worden!

 Stel het toestel niet bloot aan een warmtebron (zonnestraling,

verwarming enz.). Vermijd zo extra opwarming van het toestel.

 Moeten leidingen door plaatwanden of andere scherpe wanden

geleid worden, gebruik dan lege buizen of leidingdoorvoeren.

 Leg de leidingen niet los of scherp geknikt op elektrisch

geleidend materiaal (metaal).

 Trek niet aan leidingen.
 Plaats een 230-V-netsnoer en 12/24-V-gelijkstroomleiding niet

samen in dezelfde kabelgoot (lege buis).

 Bevestig de leidingen goed.
 Leg de leidingen zodanig dat er niet over gestruikeld kan wor-

den en beschadiging van de kabel uitgesloten is.

2.3 Veiligheid bij het gebruik van het toestel

WAARSCHUWING!

!

66

 Neem de volgende fundamentele veiligheidsmaatregelen bij het

gebruik van elektrische toestellen in acht om u te beschermen
tegen:
– elektrische schokken
– brandgevaar
– verwondingen

NL

PerfectPower Toestelgeleidingen

 Gebruik het toestel niet in de buurt van gas of ontvlambaar ma-

terialen; de oppervlaktetemperatuur kan tot 60 °C oplopen.

 Gebruik het toestel alleen als de behuizing en de leidingen

onbeschadigd zijn.

 Let erop dat de luchtin- en uitgangen van het toestel niet worden

afgedekt.

 Let op een goede ventilatie.
 Verbind de 230-V-uitgang van de omvormer (afb. 1 1,

pagina 2) niet met een andere 230-V-bron.

 Ook na het uitvallen van de veiligheidsinrichting (zekering) blij-

ven delen van de omvormer onder spanning.

 Onderbreek bij werkzaamheden aan het toestel altijd de

stroomtoevoer.

3 Toestelgeleidingen

Omschrijving Artikelnr.

PerfectPower PP152: omvormer met aansluitkabel voor een
12-V-voertuigstopcontact en vier houders

PerfectPower PP154: omvormer met aansluitkabel voor een
24-V-voertuigstopcontact en vier houders

PerfectPower PP402: omvormer met aansluitklemmen voor een
12-V-voertuigaccu en vier houders

PerfectPower PP404: omvormer met aansluitklemmen voor een
24-V-voertuigaccu en vier houders

PerfectPower PP602: omvormer met aansluitklemmen voor een
12-V-voertuigaccu en vier houders

PerfectPower PP604: omvormer met aansluitklemmen voor een
24-V-voertuigaccu en vier houders

PP152

PP154

PP402

PP404

PP602

PP604

67

NL

Gebruik volgens de voorschriften PerfectPower

4 Gebruik volgens de voorschriften

LET OP!

Dit toestel is uitsluitend voor het gebruik in voertuigen geschikt.

A

De omvormers dienen ervoor om gelijkspanning van 12 V resp. van 24 V in
een 230-V-wisselspanning van 50 Hz om te zetten.

 12 V: PerfectPower PP152, PP402 en PP602
 24 V: PerfectPower PP154, PP404 en PP604

5 Technische beschrijving

De PerfectPower omvormers kunnen overal gebruikt worden waar een
12-V-DC-voertuigstopcontact (voor PP152, PP402, PP602) resp. een
24-V-DC-voertuigstopcontact (voor PP154, PP404, PP604) voorhanden is.
De toestellen worden indien nodig gekoeld met een last- en temperatuur­afhankelijke ventilator.

Het maximale continue vermogen bedraagt

 bij de omvormer PP152 en PP154 150 watt
 bij de omvormer PP402 en PP404 350 watt
 bij de omvormer PP602 en PP604 550 watt

Toestellen die een hogere vermogensbehoefte hebben, mogen niet aange­sloten worden.

De omvormer is uitgerust met een thermische en een elektrische overbelas­tingsbeveiliging alsmede een onder- en overspanningsbeveiliging. De om­vormer schakelt uit:

 als de interne temperatuur van de omvormer te hoog is
 als de belasting de bovengenoemde vermogenswaarden overstijgt
 als de ingangsspanning te laag of te hoog is

De omvormers kunnen alternatief met de schakelaar direct aan het toestel of
met een externe schakelaar worden in- en uitgeschakeld.

68

NL

PerfectPower Omvormer aansluiten

INSTRUCTIE

Houd er bij de aansluiting van toestellen met elektrische

I

aandrijving (b.v. boormachine, koelkast enz.) rekening mee dat
deze voor het aanlopen vaak een hoger vermogen nodig hebben
dan opgegeven op het typeplaatje.

6 Omvormer aansluiten

LET OP!

De lengte van de leiding tussen accu en omvormer mag maximaal

A

6.1 Omvormer bevestigen

U kunt de omvormer met de meegeleverde vier houders bevestigen.
Neem bij de keuze van de montageplaats de volgende instructies in acht:

 De omvormer kan horizontaal en verticaal worden gemonteerd.
 De omvormer moet op een plaats worden ingebouwd die beschermd is te-

 De omvormer mag niet in omgevingen met ontvlambare materialen wor-

 De omvormer mag niet in stoffige omgevingen worden ingebouwd.
 De montageplaats moet goed geventileerd zijn. Bij installaties in gesloten,

 De luchtinlaat aan de onderkant resp. de luchtuitlaat aan de achterkant

 Omgevingstemperaturen die hoger zijn dan 40 °C (bijv. in motor- of

 Het montagevlak moet vlak zijn en voldoende stevigheid bieden.

2 m bedragen.

gen vocht.

den ingebouwd.

kleine ruimtes moet er ventilatie mogelijk zijn. De vrije afstand rondom de
omvormer moet minstens 25 cm bedragen (afb. 4, pag. 4).

van de omvormer moet vrij blijven.

verwarmingsruimtes, directe zonnestraling) kunnen door de zelf­verwarming van de omvormer bij belasting tot automatisch uitschakelen
leiden.

A

LET OP!

Controleer voor het boren of er geen elektrische kabels of andere
delen van het voertuig door boren, zagen en vijlen beschadigd kun­nen raken.

69

NL

Omvormer aansluiten PerfectPower

Bevestig de omvormer als volgt (afb. 5, pag. 4):
➤ Clip twee houders op zowel het linker als rechter verbindingsstuk onder-

aan.
U kunt de houders naar wens verschuiven.

➤ Schroef de omvormer vast door telkens één schroef door de boringen in

de houders te schroeven.

6.2 PP152 en PP154 aansluiten

WAARSCHUWING!

De belastbaarheid van het voertuigstopcontact, de toevoerleiding

!

A

Het aansluiten gebeurt via een stekker die in het 12-V-voertuigstopcontact
(bij PP152) resp. een 24-V-voertuigstopcontact (bij PP154) gestoken wordt.
De middelste pen van de stekker (afb. 1 4, pagina 2) is met de plusleiding
verbonden en de beide zijdelingse beugels van de stekker (afb. 1 5,
pagina 2) met de minleiding.

en de zekering moet minstens 15 ampère bedragen. De zekering
mag niet eigenmachtig verhoogd worden.

LET OP!

Let bij het insteken van de stekker in het voertuigstopcontact op
een vaste verbinding. Een ontoereikende verbinding heeft een op­warming van de stekker tot gevolg.

6.3 PP402, PP404, PP602 en PP604 aansluiten

WAARSCHUWING!

Zorg ervoor dat de polariteit niet wordt verwisseld. Bij het verpolen

!

➤ Verbind voor de ingebruikname van de omvormer de rode leiding

70

van de aansluitingen ontstaat een grote vonkslag en branden de
interne zekeringen door.

(afb. 1 4, pagina 2) met de pluspool (+) van de accu en de zwarte leiding
(afb. 1 5, pagina 2) met de minpool (–) van de accu. Zorg er bij het aan­klemmen voor dat de polen van de voertuigaccu schoon zijn.

NL

PerfectPower Omvormer gebruiken

7 Omvormer gebruiken

De hoofdschakelaar (afb. 2 1, pagina 3) aan de achterkant van het toestel
heeft drie standen:

 ON (aan): de omvormer is ingeschakeld.
 OFF (uit): de omvormer is uitgeschakeld.
 REMOTE (afstandsbediening): de omvormer wordt via een externe scha-

kelaar in- of uitgeschakeld.

➤ Sluit uw verbruiker op het stopcontact (afb. 1 1, pagina 2) van de

omvormer aan.

Aan het toestel inschakelen

➤ Zet de hoofdschakelaar (afb. 2 1, pagina 3) op „ON”.
✓ De groene controle-LED (afb. 1 3, pagina 2) brandt.

Aan het toestel uitschakelen

➤ Zet de hoofdschakelaar (afb. 2 1, pagina 3) op „OFF”.
✓ De groene controle-LED (afb. 1 3, pagina 2) gaat uit.

Met een externe schakelaar inschakelen

Alternatief kunt u de omvormer met een externe schakelaar in- en uitschake­len.

➤ Zet de hoofdschakelaar (afb. 2 1, pagina 3) op „REMOTE”.
➤ Sluit de externe schakelaar conform de volgende schakelbeelden op de

Remote Port (afb. 2 4, pagina 3) aan:
– externe schakelaar, spanningsvoorziening uit de omvormer: afb. 3,

pag. 4

✓ Als de omvormer via de externe schakelaar is ingeschakeld, brandt de

groene controle-LED (afb. 1 3, pagina 2).

Neem bij het gebruik de volgende instructies in acht

Als de accuspanning tijdens het gebruik onder 10,8 V daalt voor
PP152/PP402/PP602 of 21,5 V voor PP154/PP404/PP604, klinkt er een
waarschuwingssignaal. Als de accupanning verder daalt, dan schakelt de
omvormer uit en brandt de rode storings-LED (afb. 1 2, pagina 2).

71

NL

Zekering vervangen PerfectPower

Bij een te grote opwarming schakelt de omvormer uit – de rode storings-LED
(afb. 1 2, pagina 2) brandt rood.

➤ Schakel de omvormer in dit geval met de schakelaar uit.
Na het afkoelen kunt u de omvormer opnieuw inschakelen.

Bij het gebruik van de omvormer gedurende langere tijd en met de zeer hoge
belasting is het aan te raden om de motor te starten, zodat de accu van het
voertuig opnieuw kan opladen.

De omvormer kan bij een draaiende of uitgeschakelde motor gebruikt wor­den. In elk geval mag de motor niet gestart worden als de omvormer inge­schakeld is, omdat de stroomtoevoer naar de sigarettenaansteker tijdens het
starten onderbroken kan worden.

8 Zekering vervangen

Ga als volgt te werk om de zekering van de omvormer te vervangen:
➤ Verwijder de defecte zekering (afb. 2 3, pagina 3) uit de fitting aan de

achterkant.

➤ Plaats een nieuwe zekering met dezelfde specificatie.

9 Omvormer onderhouden en reinigen

LET OP!

Geen scherpe of harde voorwerpen of reinigingsmiddelen bij het

A

➤ Reinig het product af en toe met een vochtige doek.

72

reinigen gebruiken. Dit kan het product beschadigen.

NL

PerfectPower Verhelpen van storingen

10 Verhelpen van storingen

Storing Oorzaak Oplossing

Geen uitgangsspanning Geen contact met de accu Contact en kabel controleren.

Evt. ontsteking inschakelen.
PP152/PP154: 12-V- resp.

24-V-voertuigstopcontact
controleren en evt. vervan­gen.

Geen uitgangsspanning Thermische overbelasting Verbruiker uitschakelen.

Omvormer laten afkoelen en
voor een betere ventilatie
zorgen.

Geen uitgangsspanning Zekering defect (in de omvormer

of aan het voertuig)

Geen uitgangsspanning Toestel defect Toestel vervangen.
Toestel schakelt cyclisch

aan/uit
Bij het inschakelen van de

verbruiker schakelt de
omvormer uit

Te geringe uitgangs­spanning

Continue belasting te hoog Belasting verlagen.

Inschakelstroom te hoog Vergelijking van het toestel-

Accuspanning kleiner dan
10,8 V (PP152/PP402/PP602) of
21,5 V (PP154/PP404/PP604)

Vervanging van de zekering
door een zekering met
dezelfde specificatie.

vermogen met het maximale
vermogen van de omvormer.

Accu laden (motor starten).

11 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is,
wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achter­kant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende docu­menten mee te sturen:

 een kopie van de factuur met datum van aankoop,
 reden van de klacht of een beschrijving van de storing.

73

NL

Afvoer PerfectPower

12 Afvoer

➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het
dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de be-

M

treffende afvoervoorschriften.

13 Technische gegevens

De volgende technische gegevens gelden voor alle omvormers:

Uitgangsspanning
Uitgangsfrequentie
Stroomverbruik bij nullast
Nominale ingangsspanning
Onderspanningsalarm
Onderspanningsuitschakeling
Overspanningsuitschakeling
Warmteafvoer
Maximale omgevingstemperatuur
Keurmerk/certificaat

PP152,

PP402,

PP602

210 – 230 V AC

50 Hz ± 2 Hz

< 0,25 A < 0,25 A

12 V DC g 24 V DC g

10,8 V 21,5 V

10 V 20 V

15,3 V 30,5 V

Behuizing/ventilator

0 °C – 50 °C

PP154,
PP404,
PP604

24

74

NL

PerfectPower Technische gegevens

Toestelspecifieke technische gegevens:

PP152 PP154

Art.-nr.
Continu uitgangsvermogen
Piekuitgangsvermogen
Afmetingen
Gewicht

Art.-nr.
Continu uitgangsvermogen
Piekuitgangsvermogen
Afmetingen
Gewicht

PP152 PP154

150 W
350 W

167 x 129 x 71 mm

800 g

PP402 PP404

PP402 PP404

350 W
700 W

177 x 129 x 71 mm

950 g

PP602 PP604

Art.-nr.
Continu uitgangsvermogen
Piekuitgangsvermogen
Afmetingen
Gewicht

Uitvoeringen, wijzigingen in verband met de technische vooruitgang en voor­radigheid voorbehouden.

PP602 PP604

550 W

110 0 W

222 x 129 x 71 mm

1350 g

75

DA

Forklaring af symbolerne PerfectPower

Læs denne vejledning omhyggeligt igennem før installation og ibrug­tagning, og opbevar den. Giv den til brugeren, hvis du giver produktet
videre.

Indholdsfortegnelse

1 Forklaring af symbolerne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

2 Generelle sikkerhedshenvisninger. . . . . . . . . . . . . . . . . . . . . . . . . . 77

3 Apparatføringer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

4 Korrekt brug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

5 Teknisk beskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

6 Tilslutning af inverteren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

7 Anvendelse af inverteren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

8 Udskiftning af sikringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

9 Vedligeholdelse og rengøring af inverteren. . . . . . . . . . . . . . . . . . . 83

10 Udbedring af fejl. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

11 Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

12 Bortskaffelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

13 Tekniske data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

1 Forklaring af symbolerne

FARE!
Sikkerhedshenvisning: Manglende overholdelse medfører død

D
!
!

76

eller alvorlig kvæstelse.

ADVARSEL!
Sikkerhedshenvisning: Manglende overholdelse kan medføre

død eller alvorlig kvæstelse.

FORSIGTIG!
Sikkerhedshenvisning: Manglende overholdelse kan medføre

kvæstelser.

DA

PerfectPower Generelle sikkerhedshenvisninger

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og

A

begrænse produktets funktion.

BEMÆRK

Supplerende informationer om betjening af produktet.

I

➤ Handling: Dette symbol viser dig, at du skal gøre noget. De påkrævede

handlinger beskrives trin for trin.

✓ Dette symbol beskriver resultatet af en handling.

fig. 1 5, side 3: Denne information henviser til et element på en figur, i
dette eksempel til „Position 5 på figur 1 på side 3“.

2 Generelle sikkerhedshenvisninger

Producenten påtager sig intet ansvar for skader i følgende tilfælde:

 Monterings- eller tilslutningsfejl
 Beskadigelser på produktet på grund af mekanisk påvirkning og over-

spænding

 Ændringer på produktet uden udtrykkelig tilladelse fra producenten
 Anvendelse til andre formål end dem, der er beskrevet i vejledningen

2.1 Generel sikkerhed

ADVARSEL!

!

 Anvend kun apparatet til det formål, som det er bestemt til.
 Personer (inkl. børn), der på grund af deres fysiske, sanse- eller

mentale evner eller deres uerfarenhed eller uvidenhed ikke er i
stand til at anvende produktet sikkert, bør kun anvende dette
produkt under en ansvarlig persons opsyn eller anvisning.

 Anvend ikke apparatet i fugtige eller våde omgivelser.
 Vedligeholdelse og reparation må kun foretages af fagfolk, der

kender farerne, der er forbundet hermed, og de pågældende
forskrifter.

77

DA

Generelle sikkerhedshenvisninger PerfectPower

2.2 Sikkerhed ved installation af apparatet

ADVARSEL!

!
!

Elektriske ledninger

 VTilslut altid kun en forbruger til inverteren. Ved tilslutning af to

eller flere forbrugere kan der forekomme en kortslutning.

FORSIGTIG!

 Sørg for, at apparatet står sikkert!

Apparatet skal opstilles og fastgøres sikkert, så det ikke kan
vælte eller falde ned.

 Sørg for at sikre apparatet, så børn ikke har adgang til det.

Der kan opstå farer, som børn ikke registrerer!

 Udsæt ikke apparatet for varmekilder (sol, varmeapparater

osv.). På den måde undgår du yderligere opvarmning af appa­ratet.

 Hvis ledninger skal føres gennem pladevægge eller andre væg-

ge med skarpe kanter, skal du anvende tomme rør eller led­ningsgennemføringer.

 Træk ikke ledninger løst eller med skarpe knæk ved elektrisk le-

dende materialer (metal).

 Træk ikke i ledninger.
 Træk ikke 230 V-netledningen og 12/24 V-jævnstrømslednin-

gen sammen i den samme ledningskanal (tomme rør).

 Fastgør ledningerne godt.
 Træk ledningerne, så der ikke er fare for at falde over dem, og

en beskadigelse af kablet er udelukket.

2.3 Sikkerhed under anvendelse af apparatet

ADVARSEL!

!

78

 Overhold følgende grundlæggende sikkerhedsforanstaltninger

ved brug af elektriske apparater for at beskytte mod:
– Elektrisk stød
– Brandfare
– Kvæstelser

 Anvend ikke apparatet i nærheden af gas eller antændelige ma-

terialer; overfladetemperaturen kan være på indtil 60 °C.

DA

PerfectPower Apparatføringer

 Anvend kun apparatet, hvis kabinettet og ledningerne er ube-

skadigede.

 Tildæk ikke apparatets luftind- og -udgange.
 Sørg for god ventilation.
 Forbind ikke 230 V-udgangen på inverteren (fig. 1 1, side 2)

med en anden 230 V-kilde.

 Også selv om beskyttelsesanordningen (sikring) udløses, er der

spænding på dele af inverteren.

 Afbryd altid strømforsyningen ved arbejder på apparatet.

3 Apparatføringer

Betegnelse Artikel-nr.

PerfectPower PP152: Inverter med tilslutningskabel til en
12 V-bilstikdåse og fire holdere

PerfectPower PP154: Inverter med tilslutningskabel til en
24 V-bilstikdåse og fire holdere

PerfectPower PP402: Inverter med tilslutningsklemmer til et
12 V-bilbatteri og fire holdere

PerfectPower PP404: Inverter med tilslutningsklemmer til et
24 V-bilbatteri og fire holdere

PerfectPower PP602: Inverter med tilslutningsklemmer til et
12 V-bilbatteri og fire holdere

PerfectPower PP604: Inverter med tilslutningsklemmer til et
24 V-bilbatteri og fire holdere

PP152

PP154

PP402

PP404

PP602

PP604

4 Korrekt brug

VIGTIGT!

Denne enhed er kun beregnet til brug i biler.

A

Inverterne anvendes til at omforme jævnspænding på 12 V eller på 24 V til
en 230 V-vekselspænding på 50 Hz.

 12 V: PerfectPower PP152, PP402 og PP602
 24 V: PerfectPower PP154, PP404 og PP604

79

DA

Teknisk beskrivelse PerfectPower

5 Teknisk beskrivelse

PerfectPower-inverterne kan anvendes overalt, hvor der er en 12-V-DC-bil­stikdåse (til PP152, PP402, PP602) eller en 24-V-DC-bilstikdåse (til PP154,
PP404, PP604) til rådighed. Enhederne køles efter behov med en belast­nings- og temperaturafhængig ventilator.

Den maks. konstante effekt er

 Ved inverter PP152 og PP154 150 watt
 Ved inverter PP402 og PP404 350 watt
 Ved inverter PP602 og PP604 550 watt

Apparater, der har et højere effektforbrug, må ikke tilsluttes.
Inverteren er udstyret med en termisk og en elektrisk overbelastningsbeskyt-

telse samt en under- og overspændingsbeskyttelse. Inverteren frakobles:

 Hvis inverterens interne temperatur er for høj
 Hvis belastningen overskrider de ovennævnte effektværdier
 Hvis indgangsspændingen er for lav eller for høj

Inverterne kan som alternativ til- og frakobles direkte på apparatet med kon­takten eller med en ekstern kontakt.

BEMÆRK

Vær ved tilslutning af apparater med elektrisk drev (f.eks. bore-

I

maskine, køleskab osv.) opmærksom på, at disse ofte har brug for
en højere effekt, end der er angivet på typeskiltet, når de startes.

6 Tilslutning af inverteren

VIGTIGT!

Længden på ledningen mellem batteri og inverter må maksimalt

A

6.1 Fastgørelse af inverteren

Inverteren kan fastgøres med de vedlagte fire holdere.
Vær opmærksom på følgende henvisninger ved valg af monteringssted:

 Inverteren kan både monteres horisontalt og vertikalt.
 Inverteren skal monteres på et sted, der er beskyttet mod fugt.

80

være 2 m.

DA

PerfectPower Tilslutning af inverteren

 Inverteren må ikke monteres i omgivelser med antændelige materialer.
 Inverteren må ikke monteres i støvholdige omgivelser.
 Monteringsstedet skal være godt ventileret. Ved installation i lukkede,

små rum skal der findes ventilation og udluftning. Den fri afstand omkring
inverteren skal mindst være på 25 cm (fig. 4, side 4).

 Luftindgangen på undersiden og luftudgangen på bagsiden af inverteren

skal forblive fri.

 Ved udenomstemperaturer, der er højere end 40 °C (f.eks. i motor- eller

fyringsrum, direkte sollys), kan der på grund af inverterens egen opvarm­ning ved belastning forekomme automatisk frakobling.

 Monteringsfladen skal være plan og tilstrækkeligt fast.

VIGTIGT!

Før du borer, skal du kontrollere, at elektriske kabler eller andre

A

Fastgør inverteren på følgende måde (fig. 5, side 4):

➤ Sæt to holdere på det venstre og to på det højre nederste mellemstykke.

➤ Skru inverteren fast ved at skrue en skrue gennem hullerne i hver af hol-

dele på køretøjet ikke beskadiges, når der bores, saves eller files.

Holderne kan forskydes efter ønske.

derne.

6.2 Tilslutning af PP152 og PP154

ADVARSEL!

Bilstikdåsen, tilførselsledningen og sikringen skal kunne belastes

!

A

Tilslutningen sker med et stik, der stikkes i en 12 V-bilstikdåse (ved PP152)
eller en 24 V-bilstikdåse (ved PP154). Stikkets midterste ben (fig. 1 4,
side 2) er forbundet med plus-ledningen og de to bøjler i siden af stikket
(fig. 1 5, side 2) med minusledningen.

med mindst 15 ampere. Sikringen må ikke gøres større på eget
initiativ.

VIGTIGT!

Sørg for fast forbindelse, når stikket stikkes i bilstikdåsen. Hvis der
ikke er tilstrækkelig forbindelse, bliver stikket varmt.

81

DA

Anvendelse af inverteren PerfectPower

6.3 Tilslutning af PP402, PP404, PP602 og PP604

ADVARSEL!

Polerne må ikke byttes om. Hvis polerne byttes om, springer der en

!

➤ Tilslut, når inverteren skal tages i brug, den røde ledning (fig. 1 4,

stor gnist, og de interne sikringer springer.

side 2) til batteriets plus-pol (+) og den sorte ledning (fig. 1 5, side 2) til
batteriets minus-pol (–). Sørg ved tilslutning for, at bilbatteriets poler er
rene.

7 Anvendelse af inverteren

Hovedafbryderen (fig. 2 1, side 3) på bagsiden af apparatet har tre
stillinger:

 ON (til): Inverteren er tændt.
 OFF (fra): Inverteren er slukket.
 REMOTE (fjernbetjening): Inverteren tændes og slukkes med en ekstern

kontakt.

➤ Tilslut forbrugeren til inverterens stikdåse (fig. 1 1, side 2).

Tilkobling på apparatet

➤ Stil hovedafbryderen (fig. 2 1, side 3) på „ON“.
✓ Den grønne kontrollysdiode (fig. 1 3, side 2) lyser.

Frakobling på apparatet

➤ Stil hovedafbryderen (fig. 2 1, side 3) på „OFF“.
✓ Den grønne kontrollysdiode (fig. 1 3, side 2) slukker.

Tilkobling med en ekstern kontakt

Som alternativ kan inverteren tændes og slukkes med en ekstern kontakt.

➤ Stil hovedafbryderen (fig. 2 1, side 3) på „REMOTE“.
➤ Tilslut den eksterne kontakt til remote-stikket (fig. 2 4, side 3) i henhold

til følgende strømskemaer:
– Ekstern kontakt, spændingsforsyning fra inverteren: fig. 3, side 4

✓ Når inverteren er tændt med den eksterne kontakt, lyser den grønne

kontrollysdiode (fig. 1 3, side 2).

82

DA

PerfectPower Udskiftning af sikringen

Vær opmærksom på følgende henvisninger under anvendelsen

Hvis batterispændingen under driften falder under 10,8 V for PP152/PP402/
PP602 eller 21,5 V for PP154/PP404/PP604, lyder der en advarselstone.
Hvis batterispændingen falder yderligere, frakobles inverteren, og den røde
fejllysdiode (fig. 1 2, side 2) lyser.

Hvis inverteren opvarmes for meget, frakobles den – den røde fejllysdiode
(fig. 1 2, side 2) lyser rødt.

➤ Sluk i dette tilfælde inverteren med kontakten.
Når inverteren er kølet af, kan du tænde den igen.

Hvis inverteren anvendes over længere tid og med stor belastning, anbefales
det at starte motoren for at genoplade køretøjets batteri.

Inverteren kan anvendes, når motoren kører og er standset. Motoren bør dog
ikke startes, når inverteren er tilkoblet, da strømtilførslen til cigarettænderen
kan afbrydes, når der startes.

8 Udskiftning af sikringen

Gå frem på følgende måde for at udskifte inverterens sikring:

➤ Tag den defekte sikring (fig. 2 3, side 3) ud af fatningen på bagsiden.
➤ Sæt en ny sikring med den samme specifikation i.

9 Vedligeholdelse og rengøring af

inverteren

VIGTIGT!

Anvend ikke skarpe eller hårde genstande eller rengøringsmidler til

A

➤ Rengør af og til produktet med en fugtig klud.

rengøring, da det kan beskadige produktet.

83

DA

Udbedring af fejl PerfectPower

10 Udbedring af fejl

Fejl Årsag Udbedring

Ingen udgangsspænding Ingen kontakt til batteriet Kontrollér kontakt og kabel.

Slå evt. tændingen til.
PP152/PP154: Kontrollér og

udskift om nødvendigt 12-V­eller 24-V-bilstikdåsen.

Ingen udgangsspænding Termisk overbelastning Sluk forbruger.

Ingen udgangsspænding Sikring defekt (i inverteren eller

i køretøjet)

Ingen udgangsspænding Apparat defekt Udskift apparat.
Apparatet kobler cyklisk til/

fra
Når forbrugeren tilkobles,

frakobles inverteren
For lav udgangsspænding Batterispænding mindre end

Konstant belastning for høj Reducér belastningen.

Indkoblingsstrøm for høj Sammenlign apparatets effekt

10,8 V (PP152/PP402/PP602)
eller 21,5 V (PP154/PP404/
PP604)

Lad inverteren køle af, og
sørg for bedre ventilation.

Udskift sikringen med en
sikring med den samme
specifikation.

med inverterens maks. effekt.
Oplad batteriet (start

motoren).

11 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du
kontakte producentens afdeling i dit land (adresser, se vejledningens bag­side) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

 En kopi af regningen med købsdato
 En reklamationsgrund eller en fejlbeskrivelse

84

DA

PerfectPower Bortskaffelse

12 Bortskaffelse

➤ Bortskaf så vidt muligt emballagen sammen med det tilsvarende

genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det
nærmeste recyclingcenter eller din faghandel for at få de pågæl-

M

dende forskrifter om bortskaffelse.

13 Tekniske data

Følgende tekniske data gælder for alle invertere:

Udgangsspænding
Udgangsfrekvens
Tomgangsstrømforbrug
Nominel indgangsspænding
Underspændingsalarm
Underspændingsfrakobling
Overspændingsfrakobling
Varmeafgivelse
Maks. udenomstemperatur
Godkendelse/certifikat

PP152,

PP402,

PP602

210 – 230 V AC

50 Hz ± 2 Hz

< 0,25 A < 0,25 A

12 V DC g 24 V DC g

10,8 V 21,5 V

10 V 20 V

15,3 V 30,5 V

Kabinet/ventilator

0 °C – 50 °C

PP154,
PP404,
PP604

24

85

DA

Tekniske data PerfectPower

Apparatspecifikke tekniske data:

PP152 PP154

Art.nr.
Konstant udgangseffekt
Maks. udgangseffekt
Mål
Vægt

Art.nr.
Konstant udgangseffekt
Maks. udgangseffekt
Mål
Vægt

PP152 PP154

150 W
350 W

167 x 129 x 71 mm

800 g

PP402 PP404

PP402 PP404

350 W
700 W

177 x 129 x 71 mm

950 g

PP602 PP604

Art.nr.
Konstant udgangseffekt
Maks. udgangseffekt
Mål
Vægt

Der tages forbehold for udførelser, ændringer som følge af teknisk udvikling
og for muligheder for levering.

PP602 PP604

550 W

110 0 W

222 x 129 x 71 mm

1350 g

86

SV

PerfectPower Förklaring till symboler

Läs igenom anvisningarna noga innan produkten monteras och
används. Spara monterings- och bruksanvisningen för senare bruk.
Överlämna bruksanvisningen till den nya ägaren vid ev. vidare­försäljning.

Innehållsförteckning

1 Förklaring till symboler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

2 Allmänna säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

3 Apparatbeskrivning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

4 Ändamålsenlig användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

5 Teknisk beskrivning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

6 Ansluta växelriktaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

7 Använda växelriktaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

8 Byta säkring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

9 Skötsel och rengöring av växelriktaren . . . . . . . . . . . . . . . . . . . . . . 94

10 Felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

11 Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

12 Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

13 Tekniska data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

1 Förklaring till symboler

FARA!
Observera: Beaktas anvisningen ej leder det till dödsfara eller

D
!

svåra skador.

VARNING!
Observera: Beaktas anvisningen ej kan det leda till dödsfara eller

svåra skador.

AKTA!
Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

!

87

SV

Allmänna säkerhetsanvisningar PerfectPower

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och

A

produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

I

➤ Arbetssteg: denna symbol står framför en arbetsinstruktion. Tillväga-

gångssättet beskrivs steg för steg.

✓ Denna symbol står framför beskrivningen av resultatet.

bild 1 5, sidan 3: anger en detalj på en bild, i detta exempel ”position 5 på
bild 1 på sidan 3”.

2 Allmänna säkerhetsanvisningar

Tillverkaren övertar inget ansvar för skador i följande fall:

 monterings- eller anslutningsfel
 skador på produkten, orsakade av mekanisk påverkan eller överspänning
 ändringar som utförts utan uttryckligt medgivande från tillverkaren
 ej ändamålsenlig användning

2.1 Allmän säkerhet

VARNING!

!

88

 Använd endast apparaten för angivna ändamål.
 Personer (och barn), som på grund av fysiska, sensoriska eller

mentala funktionshinder eller på grund av oerfarenhet eller
ovetande inte kan använda produkten på ett säkert sätt, bör inte
använda denna produkt utan uppsikt eller hjälp av en ansvarig
person.

 Använd inte apparaten i fuktig eller våt omgivning.
 Underhåll och reperation får endast genomföras av härför utbil-

dad personal, som är förtrogen med de förbundna farorna och
de gällande föreskrifterna.

SV

PerfectPower Allmänna säkerhetsanvisningar

2.2 Säkerhet vid installation av apparaten

VARNING!

!
!

Elledningar

 Anslut endast en förbrukare till växelriktaren. Om två eller flera

förbrukare ansluts kan det leda till kortslutning.

AKTA!

 Se till att apparaten står säkert och stabilt!

Apparaten måste ställas upp och fästas så att den inte kan välta
eller falla ner.

 Placera apparaten oåtkomligt för barn.

Det kan uppstå farliga situationer som barn är ovetande om!

 Utsätt inte apparaten för värme (direkt solljus, värmeelement

etc). Se till att apparaten inte värms upp utifrån.

 Använd tomma rör eller kabelgenomföringar om kablarna ska

dras genom plåtväggar eller andra väggar med vassa kanter.

 Lägg inte kablarna löst eller med skarpa böjar på elektriskt le-

dande material (metall).

 Dra inte i kablarna.
 Lägg inte 230 V-nätkabeln och 12/24 V-likströmskabeln i sam-

ma kabelkanal (tomt rör).

 Fäst kablarna ordentligt.
 Dra kablarna så att man inte kan snubbla över dem och så att

de inte kan skadas.

2.3 Säkerhet under drift

VARNING!

!

 Beakta nedanstående grundläggande säkerhetsanvisningar för

elapparater, på så sätt undviks:
– elstötar
– brand
– personskador

 Ställ inte apparaten i närheten av gas eller antändligt material,

yttemperaturen kan vara upp till 60 °C.

89

SV

Apparatbeskrivning PerfectPower

 Använd endast apparaten när apparathöljet och kablarna är

oskadade.

 Se till att apparatens ventilationsöppningar inte täcks över.
 Se till att apparaten har god ventilation.
 Anslut inte 230 V-utgången på växelriktaren (bild 1 1, sida 2)

till en annan 230 V-källa.

 Växelriktaren är fortfarande under spänning när skyddsanord-

ningen (säkringen) har löst ut.

 Stäng alltid av strömförsörjningen innan arbeten utförs på appa-

raten.

3 Apparatbeskrivning

Beteckning Artikel-nr

PerfectPower PP152: växelriktare med anslutningskabel för ett
12 V-uttag i fordon och fyra hållare

PerfectPower PP154: växelriktare med anslutningskabel för ett
24 V-uttag i fordon och fyra hållare

PerfectPower PP402: växelriktare med anslutningsklämmor för
ett 12 V-fordonsbatteri och fyra hållare

PerfectPower PP404: växelriktare med anslutningsklämmor för
ett 24 V-fordonsbatteri och fyra hållare

PerfectPower PP602: växelriktare med anslutningsklämmor för
ett 12 V-fordonsbatteri och fyra hållare

PerfectPower PP604: växelriktare med anslutningsklämmor för
ett 24 V-fordonsbatteri och fyra hållare

PP152

PP154

PP402

PP404

PP602

PP604

4 Ändamålsenlig användning

OBSERVERA!

Apparaten får endast användas i fordon.

A

Växelriktarna används för att omvandla 12 V- resp. 24 V-likspänning till
230 V-växelspänning med 50 Hz.

 12 V: PerfectPower PP152, PP402 och PP602
 24 V: PerfectPower PP154, PP404 och PP604

90

SV

PerfectPower Teknisk beskrivning

5 Teknisk beskrivning

Perfect Power växelriktaren kan användas i alla fordon där det finns ett
12 V DC-(fordons)uttag (för PP152, PP402, PP602) eller ett 24 V DC­(fordons)uttag (för PP154, PP404, PP604). Vid behov kyls apparaterna ytter­ligare med en last- och temperaturberoende fläkt.

Maximal konstant effekt:

 för växelriktare PP152 och PP154 150 watt,
 för växelriktare PP402 och PP404 350 watt,
 för växelriktare PP602 och PP604 550 watt

Apparater med större effektbehov får inte anslutas.
Växelriktaren har ett termiskt och ett elektriskt överbelastningsskydd samt ett

under- och överspänningsskydd. Växelriktaren stängs av:

 när temperaturen inne i växelriktaren blir för hög
 när belastningen blir högre än ovan nämnda effektvärden
 när ingångsspänningen är för låg eller för hög

Växelriktarna kan slås på och av antingen med knappen direkt på apparaten
eller via en extern brytare.

ANVISNING

Beakta att eldrivna apparater (t.ex. borrmaskiner, kylskåp etc) ofta

I

har större effektbehov än vad som anges på typskylten under start­fasen.

6 Ansluta växelriktaren

OBSERVERA!

Kabeln mellan batteriet och växelriktaren får inte vara längre än

A

6.1 Fastsättning av växelriktaren

Växelriktaren kan sättas fast med de fyra medföljande hållarna.
Beakta följande anvisningar vid monteringen:

 Växelriktaren kan monteras horisontalt eller vertikalt.
 Växelriktaren måste monteras på ett ställe som är skyddat mot fukt.

2m.

91

SV

Ansluta växelriktaren PerfectPower

 Växelriktaren får inte monteras i närheten av antändbart material.
 Växelriktaren får inte monteras i dammig omgivning.
 Monteringsstället måste ha god ventilation. Vid installation i slutna utrym-

men måste man se till att det finns god ventilation (till- och avluft). Runt
omkring växelriktaren måste måste det finnas minst 25 cm fritt utrymme
(bild 4, sida 4).

 Luftöppningarna på växelriktarens undersida (tilluft) och baksida (avluft)

får inte täckas över.

 Om omgivningstemperaturen är högre än 40 °C (t.ex. i motor-/maskinrum

eller pannrum, direkt solljus) kan växelriktaren stängas av automatiskt
p.g.a. självuppvärmning under belastning.

 Montera apparaten på en jämn och stabil yta.

OBSERVERA!

Innan borrningar görs: kontrollera att inga elkablar eller andra delar

A

Sätt fast växelriktaren enligt nedanstående (bild 5, sida 4):

➤ Kläm fast vardera två hållare på den nedre staven till höger och vänster.

➤ Skruva fast växelriktaren: skruva in skruvarna i hållarnas borrhål.

kan skadas genom borrning, sågning eller filning.

Hållarna kan förskjutas.

6.2 Anslutning av PP152 och PP154

VARNING!

Fordonsuttagets, matarledningens och säkringens belastningsför-

!

A

Apparaten ansluts med en kontakt till ett 12 V-(fordons)uttag (PP152) eller ett
24 V-(fordons)uttag (PP154). Kontaktens mellersta stift (bild 1 4, sida 2) är
kopplat till plusledningen och de två byglarna på sidorna (bild 1 5, sida 2)
är kopplade till minusledningen.

92

måga måste vara minst 15 ampere. Säkringens värde får inte höjas
egenmäktigt.

OBSERVERA!

Se till att kontakten är god när stickkontakten ansluts till uttaget i
fordonet. Otillräcklig kontakt leder till att stickkontakten blir varm.

SV

PerfectPower Använda växelriktaren

6.3 Anslutning av PP402, PP404, PP602 och PP604

VARNING!

Se till att polerna ansluts rätt. Vid fel anslutning av polerna uppstår

!

➤ Ta växelriktaren i drift genom att ansluta den röda ledningen (bild 1 4,

gnistbildning och de inbyggda säkringarna går sönder.

sida 2) till batteriets pluspol (+) och den svarta ledningen (bild 1 5,
sida 2) till batteriets minuspol (–). Se till att polerna på fordonsbatteriet är
rena när anslutningen görs.

7 Använda växelriktaren

Huvudbrytaren (bild 2 1, sida 3) på apparatens baksida har tre lägen:

 ON (på): växelriktaren är påslagen.
 OFF (av): växelriktaren är avstängd.
 REMOTE (fjärrstyrning): växelriktaren slås på och av med en extern

brytare.

➤ Anslut förbrukaren till växelriktarens uttag (bild 1 1, sida 2).

Påslagning på apparaten

➤ Ställ huvudbrytaren (bild 2 1, sida 3) på ”ON”.
✓ Den gröna lysdioden (bild 1 3,sida 2) lyser.

Avstängning på apparaten

➤ Ställ huvudbrytaren (bild 2 1, sida 3) på ”OFF”.
✓ Den gröna lysdioden (bild 1 3,sida 2) slocknar.

Påslagning med extern brytare

Alternativt kan växelriktaren slås på och av med en extern brytare.

➤ Ställ huvudbrytaren (bild 2 1, sida 3) på ”REMOTE”.
➤ Anslut den externa brytaren till remote-uttaget (bild 2 4, sida 3) enligt

följande scheman:
– extern brytare, spänningsförsörjning från växelriktaren: bild 3, sida 4

✓ När växelriktaren har slagits på via en extern brytare lyser den gröna lys-

dioden (bild 1 3, sida 2).

93

SV

Byta säkring PerfectPower

Beakta följande anvisningar för användningen

Om batterispänningen under drift sjunker under 10,8 V för PP152/PP402/
PP602, eller under 21,5 V för PP154/PP404/PP604, ljuder en varningssig­nal. Om batterispännningen sjunker ytterligare stängs växelriktaren av och
den röda lysdioden (bild 1 2, sida 2) lyser.

Växelriktaren stängs även av om den blir för varm – den röda lysdioden för
felindikering (bild 1 2, sida 2) lyser rött.

➤ Slå då av växelriktaren med knappen.
När växelriktaren har svalnat kan den slås på igen.

Om växelriktaren ska användas under längre tid med maximal belastning bör
motorn startas så att fordonets batteri laddas.

Växelriktaren kan användas både när motorn är igång och när den är
avstängd. Motorn bör dock inte startas när växelriktaren är påslagen; ström­försörjningen till cigarettändaren kan avbrytas när motorn startas.

8 Byta säkring

Byt säkring:

➤ Ta ut den trasiga säkringen (bild 2 3, sida 3) ur hållaren på baksidan.
➤ Sätt in en ny säkring med samma specifikation.

9 Skötsel och rengöring av växelriktaren

OBSERVERA!

Använd inga vassa eller hårda föremål för rengöring, använd inga

A

➤ Rengör produkten då och då med en fuktig trasa.

94

skarpa rengöringsmedel; produkten kan skadas.

SV

PerfectPower Felsökning

10 Felsökning

Fel Orsak Åtgärd

Ingen utgångsspänning Ingen kontakt till batteriet Kontrollera kontakten och

Ingen utgångsspänning Termisk överbelastning Stäng av förbrukaren.

Ingen utgångsspänning Säkring defekt (i växelriktaren

eller fordonet)

Ingen utgångsspänning Apparaten defekt Byt ut apparaten.
Apparaten slås cykliskt

på/av
När förbrukaren slås på

stängs växelriktaren av

För låg utgångsspänning Batterispänningen är under 10,8 V

För hög konstant belastning Reducera belastningen.

Inkopplingsströmmen är för hög Jämför apparatens effekt-

(PP152/PP402/PP602) eller
21,5 V (PP154/PP404/PP604)

kabeln.
Slå ev. på tändningen.
PP152/PP154: Kontrollera

12 V- resp. 24 V-fordons­uttaget, byt ut det vid behov.

Låt växelriktaren svalna och
se till att den får bättre
ventilation.

Byt ut säkringen mot en
säkring med samma
specifikation.

värde med växelriktarens
max effekt.

Ladda batteriet (starta
motorn).

11 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta till­verkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller
återförsäljaren.

Vid reparations- resp. garantiärenden ska följande skickas med:

 en kopia på fakturan med inköpsdatum,
 en reklamationsbeskrivning/felbeskrivning.

95

SV

Avfallshantering PerfectPower

12 Avfallshantering

➤ Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om
gällande bestämmelser hos närmaste återvinningscentral

M

eller hos återförsäljaren.

13 Tekniska data

Följande tekniska data gäller för alla växelriktare:

Utgångsspänning
Utgångsfrekvens
Strömförbrukning, tomgång
Nominell ingångsspänning
Underspänningslarm
Avstängning vid underspänning
Avstängning vid överspänning
Värmeavledning
Maximal omgivningstemperatur
Provning/certifikat

PP152,

PP402,

PP602

210 – 230 V AC

50 Hz ± 2 Hz

< 0,25 A < 0,25 A

12 V DC g 24 V DC g

10,8 V 21,5 V

10 V 20 V

15,3 V 30,5 V

hölje/fläkt

0 °C – 50 °C

PP154,
PP404,
PP604

24

96

SV

PerfectPower Tekniska data

Apparatspecifika tekniska data:

PP152 PP154

Artikel-nr
Konstant uteffekt
Högsta uteffekt
Mått
Vikt

Artikel-nr
Konstant uteffekt
Högsta uteffekt
Mått
Vikt

PP152 PP154

150 W
350 W

167 x 129 x 71 mm

800 g

PP402 PP404

PP402 PP404

350 W
700 W

177 x 129 x 71 mm

950 g

PP602 PP604

Artikel-nr
Konstant uteffekt
Högsta uteffekt
Mått
Vikt

Olika utföranden, tekniska förbättringar och leveransmöjligheter förbehålls.

PP602 PP604

550 W

110 0 W

222 x 129 x 71 mm

1350 g

97

NO

Symbolforklaringer PerfectPower

Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og
ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruks­anvisningen videre også.

Innhold

1 Symbolforklaringer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

2 Generelle sikkerhetsregler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

3 Modeller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

4 Tiltenkt bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

5 Teknisk beskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

6 Koble til vekselretteren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

7 Bruk av vekselretteren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

8 Bytt sikring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

9 Stell og rengjøring av vekselretteren . . . . . . . . . . . . . . . . . . . . . . . 105

10 Feilsøking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

11 Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

12 Deponering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

13 Tekniske data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

1 Symbolforklaringer

FARE!
Sikkerhetsregel: Hvis man ikke overholder denne regelen, fører

D
!
!

98

det til død eller alvorlig skade.

ADVARSEL!
Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan

det føre til død eller alvorlig skade.

FORSIKTIG!
Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan

det føre til personskader.

NO

PerfectPower Generelle sikkerhetsregler

PASS PÅ!

Hvis man ikke overholder denne regelen, kan det føre til materielle

A

skader og skade funksjonen til produktet.

MERK

Utfyllende informasjon om bruk av produktet.

I

➤ Handling: Dette symbolet indikerer at du må gjøre noe. De nødvendige

handlingene beskrives trinnvis.

✓ Dette symbolet beskriver resultatet av en handling.

fig. 1 5, side 3: Denne angivelsen henviser til et element i en illustrasjon, i
dette eksemplet til «Posisjon 5 i illustrasjon 1 på side 3».

2 Generelle sikkerhetsregler

Produsenten tar i følgende tilfeller intet ansvar for skader:

 Montasje- eller tilkoblingsfeil
 skader på produktet på grunn av mekanisk påvirkning og overspenninger
 endringer på produktet uten at det er gitt uttrykkelig godkjenning av

produsenten

 Bruk til andre formål enn det som er beskrevet i veiledningen

2.1 Generell sikkerhet

ADVARSEL!

!

 Bruk apparatet kun til tiltenkt formål.
 Personer (inklusive barn) som på grunn av sine fysiske, senso-

riske eller mentale ferdigheter eller på grunn av sin uerfarenhet
eller manglende kjennskap ikke er i stand til å bruke produktet
på en sikker måte, må ikke bruke dette produktet uten oppsyn
eller anvisning fra en ansvarlig person.

 Bruk ikke apparatet hvor det er fuktig eller vått.
 Vedlikehold og reparasjoner må kun utføres av fagfolk, som er

kjent med farene hhv. gjeldende forskrifter.

99

NO

Generelle sikkerhetsregler PerfectPower

2.2 Sikkerhet ved installasjon av apparatet

ADVARSEL!

!
!

Elektriske ledninger

 Koble alltid bare én bruker til vekselretteren. Tilkobling av to el-

ler flere brukere kan føre til kortslutning.

FORSIKTIG!

 Påse at apparatet står sikkert!

Apparatet må stå stødig og festes slik at det ikke kan velte eller
falle ned.

 Sikre apparatet slik at barn ikke har tilgang til det.

Det kan oppstå farer som barn ikke kan håndtere!

 Utsett ikke apparatet for varmekilder (solstråling, oppvarming

osv.). Unngå ekstra oppvarming av apparatet.

 Hvis ledninger må føres gjennom platevegger eller andre veg-

ger med skarpe kanter, bruker du tomme rør hhv. ledningsgjen­nomføringer.

 Ikke legg ledninger løst eller skarpt bøyd på materiell som leder

elektrisk strøm (metall).

 Ikke trekk i ledninger.
 Ikke legg 230 V nettkabler og 12/24 V likestrømskabler sammen

i den samme ledningskanalen (tomme røret).

 Fest ledningene godt.
 Legg ledningene slik at man ikke snubler i dem og slik at man

unngår å skade kabelen.

2.3 Sikkerhet ved bruk av apparatet

ADVARSEL!

!

100

 Overhold følgende grunnleggende sikkerhetsregler ved bruk av

elektriske apparater for å beskytte mot:
– elektrisk støt
– brannfare
– skader

 Bruk ikke apparatet i nærheten av gass eller antennelige mate-

rialer; overflatetemperaturen kan være inntil 60 °C.

 Bruk apparatet kun når kapslingen og ledningene er uskadd.
