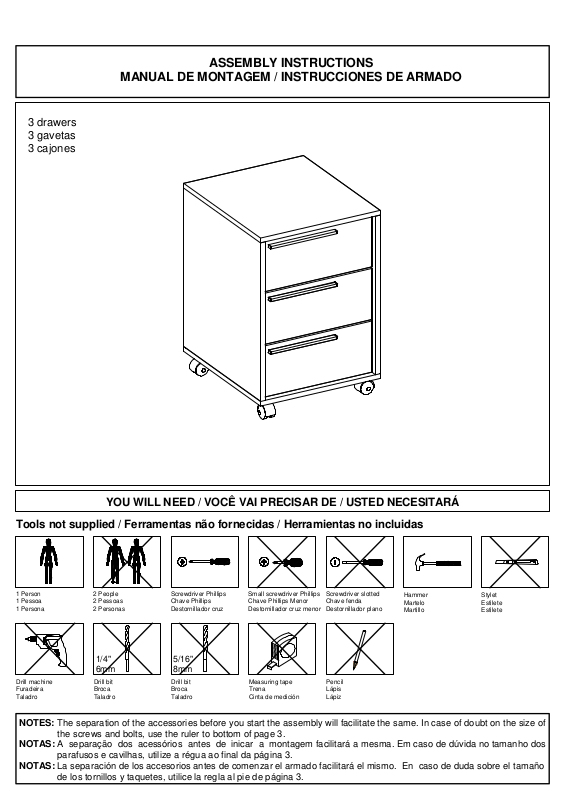

Page 1
3 drawers
3 gavetas
3 cajones
ASSEMBLY INSTRUCTIONS
MANUAL DE MONTAGEM / INSTRUCCIONES DE ARMADO
YOU WILL NEED / VOCÊ VAI PRECISAR DE / USTED NECESITARÁ
Tools not supplied / Ferramentas não fornecidas / Herramientas no incluidas
1 Person
1 Pessoa
1 Persona
Drill machine
Furadeira
Taladro
NOTES:
NOTAS:
NOTAS:
2 People
2 Pessoas
2 Personas
1/4"
6mm
Drill bit
Broca
Taladro
Screwdriver Phillips
Chave Phillips
Destornillador cruz
5/16"
8mm
Drill bit
Broca
Taladro
Small screwdriver Phillips
Chave Phillips Menor
Destornillador cruz menor
Measuring tape
Trena
Cinta de medición
The separation of the accessories before you start the assembly will facilitate the same. In case of doubt on the size of
the screws and bolts, use the ruler to bottom of page 3.
A separação dos acessórios antes de inicar a montagem facilitará a mesma. Em caso de dúvida no tamanho dos
parafusos e cavilhas, utilize a régua ao final da página 3.
La separación de los accesorios antes de comenzar el armado facilitará el mismo. En caso de duda sobre el tamaño
de los tornillos y taquetes, utilice la regla al pie de página 3.
Screwdriver slotted
Chave fenda
Destornillador plano
Pencil
Lápis
Lápiz
Hammer
Martelo
Martillo
Stylet
Estilete
Estilete
Page 2
MAXIMUM RECOMMENDED WEIGHT
BEING THIS EVENLY DISTRIBUTED
PESO MÁXIMO RECOMENDADO SENDO
ESTE DISTRIBUÍDO UNIFORMEMENTE
PESO MÁXIMO RECOMENDADO SIENDO
ESTE UNIFORMEMENTE DISTRIBUIDO
KGLB
A
B
22
10
511
Measures Inches
Nº
01
15" 3/4 x 17" 3/4 x 5/8
15" 3/4 x 17" 3/4 x 5/8
02
19" 3/4 x 17" 3/4 x 5/8
03 1
04 1
19" 3/4 x 17" 3/4 x 5/8
05
14" 1/8 x 6" 3/8 x 5/8 3
12" 1/4 x 4" 1/2 x 5/8
08
14" x 12" 7/8 x 1/8
09
10
14" x 4" 1/2 x 5/8
78
14" x 4" 1/2 x 5/8
79
Medidas cm
40 x 45 x 1,5
40 x 45 x 1,5
50,3 x 45 x 1,5
50,3 x 45 x 1,5
36 x 16,2 x 1,5
31,2 x 11,5 x 1,5
35,4 x 32,6 x 0,3
51,8 x 38,3 x 0,3
35,5 x 11,5 x 1,5
35,5 x 11,5 x 1,5
Qty./Qtd.
1
1
3
3
120" 3/8 x 15" 1/8 x 1/8
3
3
IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LAS PIEZAS
10
PARTS IDENTIFICATION
01
04
03
02
78
08
79
09
05
2
Page 3
IDENTIFICATION OF ACCESSORIES
IDENTIFICAÇÃO DOS ACESSÓRIOS/ IDENTIFICACIÓN DE ACCESORIOS
A1
A8
E
H6A
J
L
M
O
o1
o2
P5
S
T
VA
VB
VC
VD
Glue / Cola / Pegamento
Flat head screw / Parafuso chato / Tornillo de cabeza plana
Wooden dowel / Cavilha / Taquete
Caster / Rodízio 40 / Rueda
Simple minifix screw / Haste minifix simples / Tornillo minifix simple
Drum lock / Tambor minifix / Tambor minifix 12 mm
Bore patch adhesive / Tapa furo adesivo / Tapones adhesivo -
Flat head screw / Parafuso chato / Tornillo de cabeza plana
Triangular support / Suporte triangular / Soporte triangular
Handle / Puxador 106 P / Tirador
Flat head screw / Parafuso chato especial / Tornillo de cabeza plana
Pan head screw / Parafuso panela / Tornillo de pan
Flanged head screw / Parafuso flangeado / Tornillo de cabeza flangeada
Metallic slide the left field / Corrediça lateral esquerda /
Corredera lateral izquierda
Metallic slide the right field / Corrediça lateral direita /
Corredera lateral derecha
Drawer slide left / Corrediça gaveta esquerda /
Corredera izquierda cajón
Drawer slide right / Corrediça gaveta direita /
Corredera derecha cajón
13 g
3,5x20 mm
8x30 mm
-
-
4,5x45 mm
-
128 mm
3,5x14 mm
3,5x14 mm
3,5x25 mm
350 mm
350 mm
350 mm
350 mm
1
4
32
4
10
10
6
10
4
3
24
16
6
3
3
3
3
cm0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
3
Page 4
01
PRE-ASSEMBLE
PRÉ-MONTAGEM / PRE ARMADO
E
E
08
(3x)
E
E
E
02
03
78
(3x)
79
(3x)
E
A1
E
E
J
E
J
J
J
01
J
J
05
(3x)
4
Page 5
04
E
P5
ATTENTION FOR POSITION
ATENÇÃO PARA POSIÇÃO
ATENCIÓN PARA POSICION
FOR UP
PARA CIMA
PARA CIMA
FOR FRONT
PARA FRENTE
PARA FRENTE
1st HOLE
1º FURO
1º FURO
E
P5
P5
03
E
E
P5
VA
MARKING
MARCAÇÃO
MARCADO
05
ATTENTION FOR POSITION
ATENÇÃO PARA POSIÇÃO
ATENCIÓN PARA POSICION
FOR UP
PARA CIMA
PARA CIMA
1st HOLE
1º FURO
1º FURO
P5
VB
FOR FRONT
PARA FRENTE
PARA FRENTE
MARKING
MARCAÇÃO
MARCADO
E
E
P5
04
P5
P5
E
E
5
Page 6
06
ASSEMBLY
MONTAGEM / ARMADO
04
O
02
07
O
03
02
O
O
6
Page 7
08
PAINTED SIDE DOWN
LADO PINTADO PARA BAIXO
LADO PINTADO ABAJO
03
10
09
01
L
L
03
7
Page 8
10
H6A
H6A
02
H6A
H6A
Marking
Marcação
Marcado
11
S
S
S
10
H6A
o1
2º1º
A8
8
Page 9

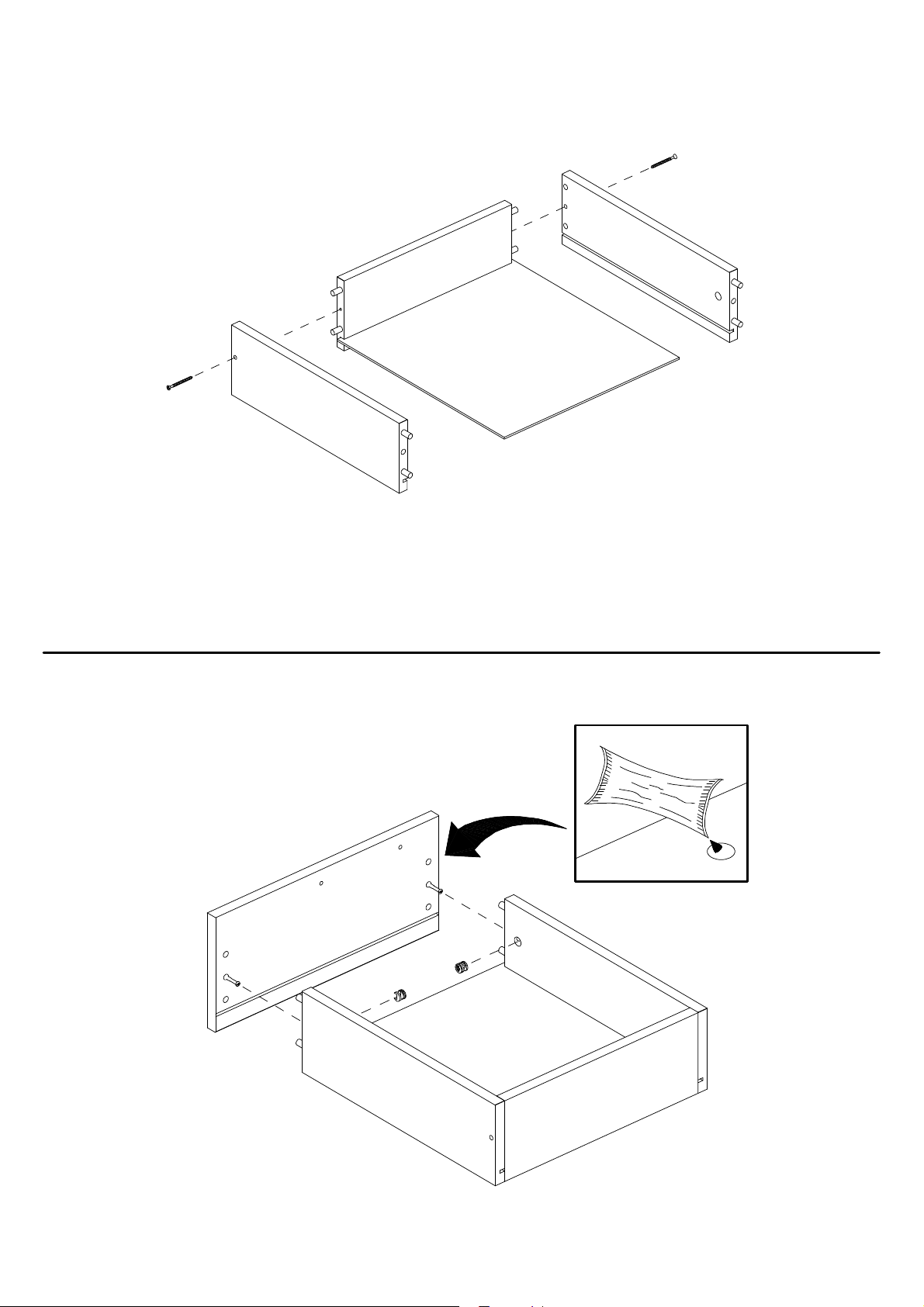

12
O
79
08
09
13
O
78
A1
05
79
L
L
78
9
Page 10

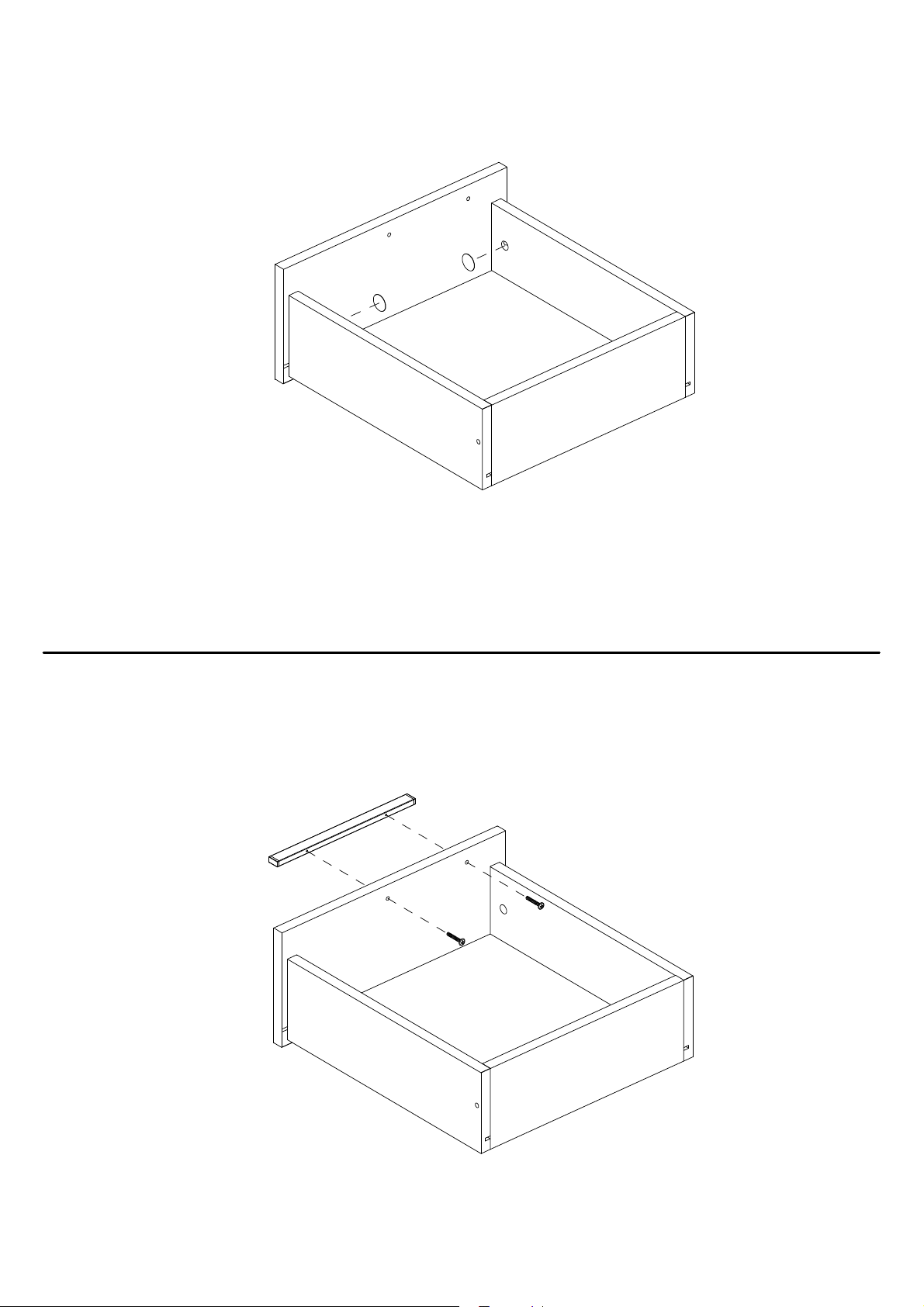

14
M
M
15
o2
T
T
10
Page 11
16
THE UNDERSIDE OF THE DRAWER
LADO INFERIOR DA GAVETA
PARTE INFERIOR DEL CAJÓN
P5
P5
P5
VD
P5
VC
08
17
05
05
05
11
