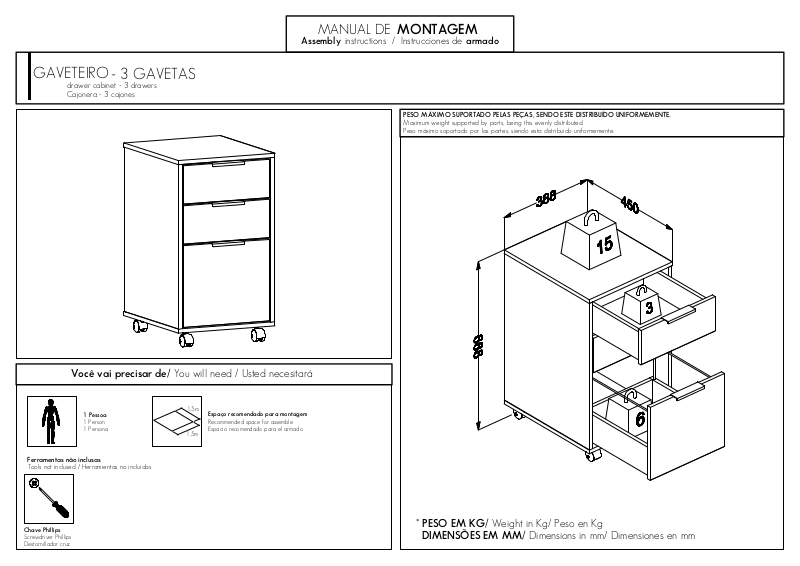

MANUAL DE
Assembly
instructions / Instrucciones de armado
MONTAGEM
GAVETEIRO
drawer cabinet - 3 drawers
Cajonera
- 3 cajones
- 3 GAVETAS
PESO MÁXIMO SUPORTADO PELAS PEÇAS, SENDO ESTE DISTRIBUÍDO UNIFORMEMENTE.
Maximum weight supported by parts, being this evenly distributed.
Peso máximo soportado por las partes, siendo esta distribuido uniformemente.
Você vai precisar de/
1 Pessoa
1 Person
1 Persona
Ferramentas não inclusas
Tools not inclused / Herramientas no incluidas
Chave Phillips
Screwdriver Phillips
Destornillador cruz
You will need / Usted necesitará
1,5m
Espaço recomendado para montagem
Recommended space for assemble
Espacio recomendado para el armado
1,5m
* PESO EM KG/
DIMENSÕES EM MM/
Weight in Kg/ Peso en Kg
Dimensions in mm/ Dimensiones en mm
Page 2
IDENTIFICAÇÃO DOS ACESSÓRIOS/ IDENTIFICATION OF ACCESSORIES/ IDENTIFICACIÓN DE ACCESORIOS
NOTAS:
NOTES:
NOTAS:
A1
A8
E
H6
J
L
O
o1
P5
Q2
S
VA
VB
VC
A separação dos acessórios antes de inicar a montagem facilitará a mesma. Os parafusos e cavilhas estão na escala real. Em caso de dúvida na identificação, coloque o acessório sobre a imagem.
The separation of the accessories before you start the assembly will facilitate the same. The screws and dowels are in real scale. In case of doubts about the identification, place the accessory on the image.
La separación de los accesorios antes de comenzar el armado facilitará el mismo. Los tornillos y taquetes son en escala real. En caso de dudas sobre la identificación, coloque el accesorio en la imagen.
Cola
Glue
Pegamento
Parafuso chato
Flat head screw
Tornillo de cabeza plana
Cavilha
Wooden Dowel
Pin
Rodízio
Caster
Ruedas
Haste minifix simples
Simple minifix screw
Tornillo minifix simple
Tambor minifix
Drum lock
Tambor minifix
Tapa furo adesivo
Bore patch adhesive
Tapones adhesivo
Parafuso chato
Flat head screw
Tornillo de cabeza plana
Suporte triangular
Triangular support
Soporte triangular
Parafuso chato
Flat head screw
Tornillo de cabeza plana
Suporte p/ pasta suspensa
Support suspended folder
Soporte carpeta suspendida
Parafuso panela
Pan head screw
Tornillo de pan
Corrediça lateral esquerda
Metallic slide the left field
Corredera lateral izquierda
Corrediça lateral direita
Metallic slide the right field
Corredera lateral derecha
Corrediça gaveta esquerda
Drawer slide left
Corredera izquierda cajón
13g
3,5x20 mm
8x30 mm
-
-
12 mm
-
4,5x45 mm
-
3,5x14 mm
350x180 mm
3,5x14 mm
350 mm
350 mm
350 mm
01
04
32
04
10
10
06M
10
04
30
02
16
03
03
03
VD
X3
Corrediça gaveta direita
Corredera derecha cajón
Puxador Stile
Handle
Tirador
350 mmDrawer slide right
96mm
03
03
2
Page 3
03
11
01
02
IDENTIFICAÇÃO DAS PEÇAS/ PARTS IDENTIFICATION/ IDENTIFICACIÓN DE LAS PIEZAS
DESCRIPTION - DESCRIPCIÓN
Top base - Base superior
Bottom base - Base inferior
Left side - Lateral izquierda
Right side - Lateral derecha
Drawer front - Frente del cajón
Bottom drawer front - Frente del cajón inferior
Left side of drawer - Lateral izquierda del cajón
Right side of drawer - Lateral derecha del cajón
Rear of drawer - Trasero del cajón
Bottom of drawer - Fondo del cajón
Backboard - Fondo
Left side of drawer - Lateral izquierda del cajón
Right side of drawer - Lateral derecha del cajón
04
DESCRIÇÃO -
Nº
Base superior -
01
02
Base inferior Lateral esquerda -
04
Lateral direita Frente de gaveta -
05
Frente de gaveta inferior -
06
Lateral de gaveta esquerda inferior -
07
Lateral de gaveta direita inferior -
08
09
Traseiro de gaveta Fundo de gaveta -
10
Costa -
11
Lateral de gaveta esquerda -
78
Lateral de gaveta direita -
79
MEASURES
MEDIDAS-
- MEDIDAS
(mm)
388 x 450 x 15
388 x 450 x 15
600 x 450 x 1503
600 x 450 x 15
346 x 141 x 15
346 x 299 x 15
355 x 115 x 15
355 x 115 x 15
299 x 115 x 15
313 x 354 x 3
614 x 368 x 3
355 x 115 x 15
355 x 115 x 15
QTD.
01
01
01
01
02
01
01
01
03
03
01
02
02
78
09
10
79
05
07
09
08
10
06
3
Page 4
PRÉ-MONTAGEM/
PRE-ASSEMBLE/ PRE ARMADO
J
J
J
J
J
P5
ATENÇÃO PARA POSIÇÃO
ATENTION FOR POSITION
VA
E
P5
E
P5
P5
03
ATENCION PARA POSICION
E
E
09
3X
E
E
01
J
06
J
J
2X
05
E
E
79
2X
E
E
E
E
P5
P5
04
P5
A1
78
2X
E
E
E
E
E
E
P5
VB
ATENÇÃO PARA POSIÇÃO
ATENTION FOR POSITION
ATENCION PARA POSICION
08
07
E
E
4
Page 5

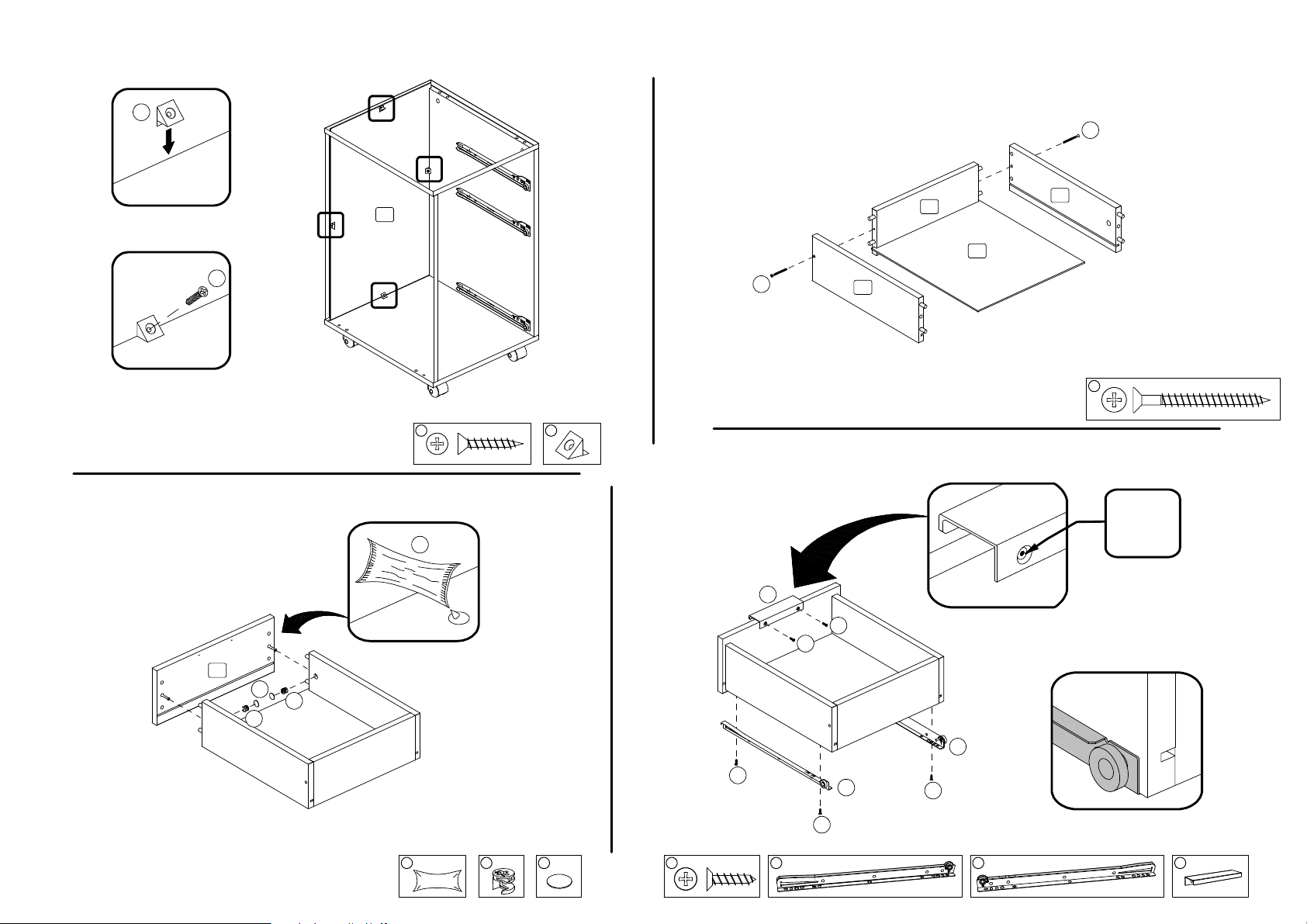

MONTAGEM/
ASSEMBLY/ ARMADO
01Passo/ Step/ Paso Passo/ Step/ Paso 02
04
Passo/ Step/ Paso 03
01
11
03
03
02
O
O
O
O
O
Passo/ Step/ Paso 04
L
L
03
02
03
H6
S
S
S
L
H6
S
5
Page 6

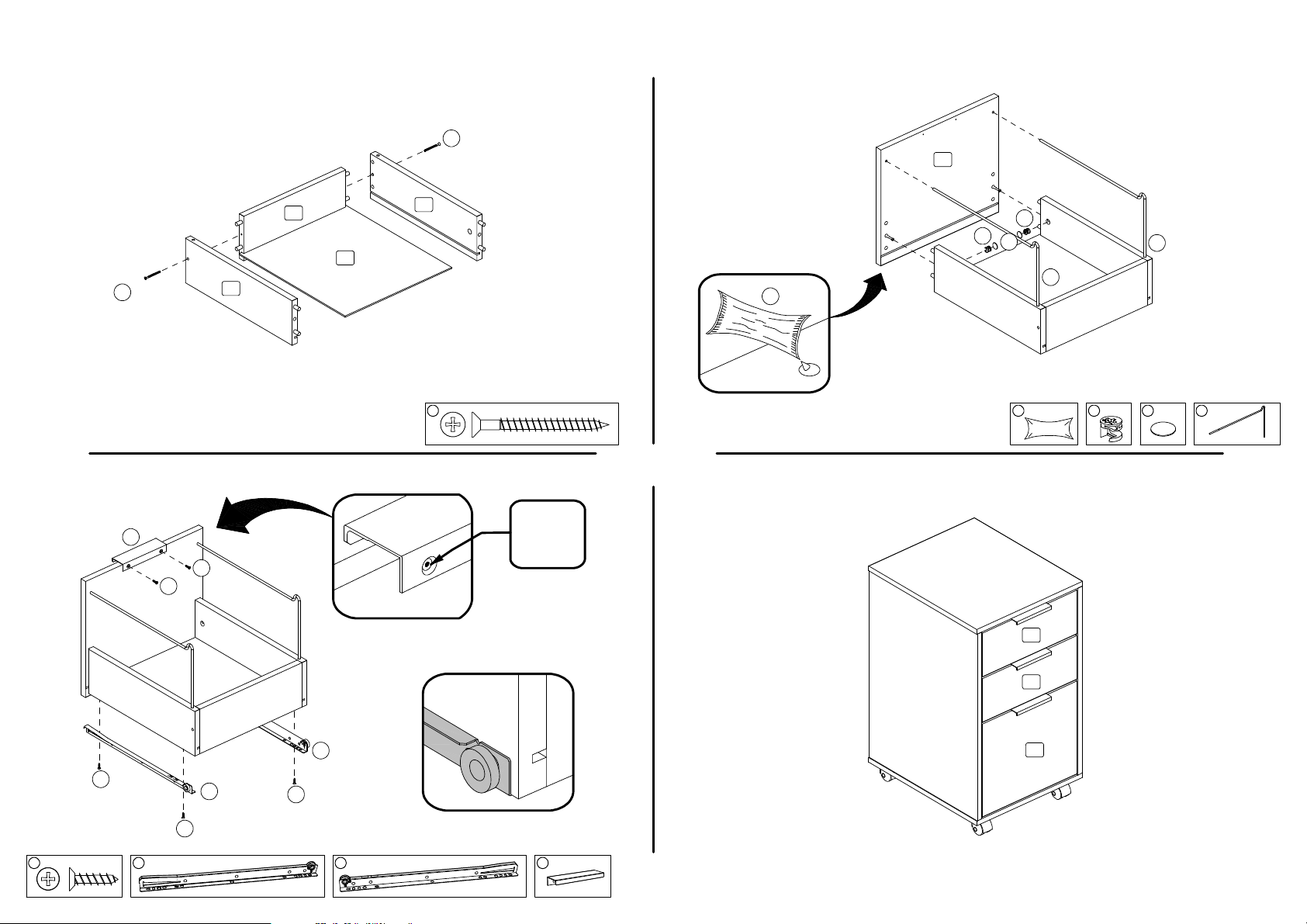

Passo/ Step/ Paso
05
o1
1º
Passo/ Step/ Paso
06
O
Passo/ Step/ Paso
07
2º
A8
05
79
O
11
09
10
O
A8
o1
78
Passo/ Step/ Paso 08
Marcação
Marking
A1
X3
P5
P5
M
L
L
Marcado
VC
P5
A1
L
M
P5
VC
P5
VD
P5
VD
X3
6
Page 7
Passo/ Step/ Paso
09 10
Passo/ Step/ Paso
O
06
O
Passo/ Step/ Paso
X3
11
P5
P5
07
09
10
08
L
L
M
Q2
A1
O
Passo/ Step/ Paso
12
A1
L
Q2
M
Q2
Marcação
Marking
Marcado
05
05
06
P5
VD
VC
P5
P5
P5
VC
VD
X3
7
