N O T I C E
Afficheur numérique OLED Wachendorff WS401
Code : 000129096
Version xx/06
Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.
Conservez cette notice pour tout report ultérieur !
Le module S401-L est un afficheur pour l’avant du panneau avec affichage OLED. Le module est équipé de deux ports RS485 en série, tous les deux avec le protocole MODBUS RTU :
- Port MODBUS-RTU Master, sur lequel s’effectue l’échange de données avec les modules E/S connectés.
- Port MODBUS-RTU Slave, sur lequel l’éventuel appareil Master peut lire et inscrire des données sur les appareils Slave.
- Possibilité d’une lecture automatique pour l’affichage et la lecture des données, inscrites par un module Modbus RTU Master, branché au port Modbus RTU Slave (lorsque le S401-L est en modalité Modbus RTU Master). Vous pouvez par ailleurs effectuer une configuration de l’instrument via le logiciel au niveau de ce port.
- Le module présente en outre les caractéristiques suivantes :
- Configurabilité de tous les paramètres via le menu réglage, mais aussi le logiciel via le port RS485 Slave.
- Une navigation simple dans le menu réglage avec trois touches sur le panneau frontal.
- Possibilités de lire jusqu’à 20 grandeurs, voire même de les afficher.
- Défilement automatique des mesures affichées
- Calcul optionnel de la valeur moyenne mobile pour les grandeurs analogiques saisies.
- Mise à l’échelle optionnelles des grandeurs saisies.
- Possibilité de définition et d’affichage jusqu’à 10 grandeurs éditées, via l’utilisation de fonctions mathématiques ou logiques sur les grandeurs saisies.
- Possibilité d’écriture continue ou d’écriture en cas d’événement de 10 grandeurs pour les modules Slave.
- Possibilité de définition d’une alarme grâce à deux seuils activables séparément pour chaque grandeur éditée.
- Indication d’alarme par un message sur l’écran ou l’écriture d’une des grandeurs définies.
- La possibilité de mise à disposition des grandeurs définies, collectées via le port MODBUS master, au niveau d’un module Master sur le port MODBUS RTU Slave.
- Langue du menu au choix : italien, anglais, français.
- Contraste réglable.
- Réglage du nombre de mesures affichées selon l’affichage : 1, 2 ou 3 mesures.
- Réglage du nombre de décimales après la virgule : automatique 1,2 ou 3
2.0 Caractéristiques techniques
2.1 Propriétés de l’alimentation
Alimentation : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 – 40 V/DC, 19-28 V/AC
Puissance absorbée : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max. 1W, 0,5W en moyenne
2.2 Propriétés RS485 Master
Type : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RS485 half-duplex
Capacité : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 nœuds standard
Protocole : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MODBUS RTU Master
Protection : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 12 V/DC, max. 350 W (8 x 20 ms)
2.3 Propriétés RS485 Slave
Type : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RS485 half-duplex
Capacité : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 nœuds standard
Protocole : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MODBUS RTU Slave
Protection : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . max. 12 V/DC, max. 350 W (8 x 20 ms)
2.4 Caractéristiques techniques générales
Conditions ambiantes : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .température -10 à 60°C,
humidité min. 30%, max. 90% sous 40°C sans condensation
Température de stockage : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -20 à +85°C
Isolation : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1500 V entre les paires de ports individuels
Raccordements : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . bornes à vis retirables, pas 5,08 mm
3 touches pour la navigation des menus
Indice de protection : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 65 sur face avant avec joint spécial
Dimensions (L x H x l) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96 x 48 x 40 mm
Répond aux normes : . . . . . . . . . . . . . . . . . . . . . . . . . . EN61000-6-4/2002 (émissions électromagnétiques, environnement industriel)
EN61010-1/2001 (sécurité). Tous les circuits doivent disposer d’une double isolation pour les protéger des circuits à tension dangereuse. Le transformateur du bloc d’alimentation doit répondre à la norme EN60742 : «transformateurs d’isolation et transformateurs de sécurité».
EN61000-6-2/2006 (immunité électromagnétique, environnement industriel)
3. Description du fonctionnement
L’appareil S401-L est un afficheur pour la façade de panneau et peut être configuré dans la modalité Master Modbus-RTU ou dans la modalité Slave Modbus-RTU. Dans la modalité Master Modbus-RTU, le S401-L peut afficher et éditer les données, enregistrées par les modules de mesure Slave. Dans la modalité Master le S401-L peut également lire et afficher des données (via la requête de l’adresse #248) (dans les registres de 41000 à 41099), écrites par un autre module Modbus-RTU Master, branché au port RS485 Slave du S401-L.La requête du module de mesure Slave s’effectue via le port RS485 Master selon le protocole Modbus (dans la modalité Master) et les données lues peuvent être affichées sur l’écran Oled. Les inscriptions sur le module de mesure Master s’effectuent via le port RS485 Slave selon le protocole Modbus (dans la modalité Slave).L’appareil comporte en plus trois touches qui permettent de passer les données lues sur l’afficheur ainsi que l’accès au menu pour la modification manuelle de la configuration interne. Sur le port RS485 Slave, il est aussi bien possible de modifier la configuration
2
via le logiciel que de mettre à disposition les données enregistrées d’un module Master par l’appareil.
3.1 Réglage modalité
Tous les paramètres de l’appareil peuvent aussi bien être configurés par le menu réglage que depuis le port RS485 Slave avec l’outil de configuration Z-NET3 adéquat.
3.2 Saisie de données via le Port MODBUS RTU Master
3.2.1 Nombre et type des données à collecter
L’appareil peut être programmé pour la capture de 20 grandeurs max. via le port RS485 Master. Les types de données suivants peuvent être lus:
- Virgule flottante
- Long
- Mot
- Booléen Pour la virgule flottante et le long, il est possible de déterminer l’ordre dans quel les registres sont interprétés, à partir desquels ils sont formés.
3.2.2 Calcul de la valeur moyenne mobile des grandeurs saisies
Il est possible d’effectuer le calcul de la moyenne mobile des 8 dernières mesures pour chaque grandeur saisie de type long, mot ou virgule flottante.
3.3 Grandeurs traitées
Il est de définir ou d’afficher jusqu’à 10 grandeurs traitées, via l’application de fonction mathématiques ou logiques sur les grandeurs saisies ou d’autres grandeurs éditées. Les opérations et les fonctions mathématiques peuvent être appliqués sur tous les types de données définis lors de la saisie. Le résultat peut être affiché sur l’écran. Une alarme avec deux seuils activables séparément peut être affectée aux données éditées. Les seuils peuvent être activés avec les hystérèses correspondantes.
3.3.1 Fonctions et opérations applicables
L’utilisateur peut appliquer différentes opérations sur les grandeurs définies. Sont disponibles, par ex, les fonctions avancées, telles que la moyenne mathématique. Vous pouvez également appliquer les opérations somme, soustraction, multiplication, division, au carré, au cube, etc. Pour les grandeurs booléennes, vous pouvez en revanche exécuter les opérations AND ou OR. Toutes les opérations mathématiques et logiques peuvent être effectuées avec les grandeurs décrites dans le paragraphe 4.4.2.
3.3.2 Alarmes pour les tailles
Une alarme peut être attribuée à chaque grandeur traitée non booléenne. Les alarmes peuvent être activées et réglées séparément : seuil supérieur, seuil inférieur, hystérèse du seuil supérieur et hystérèse du seuil inférieur. Lorsque la valeur de la grandeur dépasse le seuil supérieur, l’alarme élevé est déclenchée. La réinitialisation s’effectue lorsque la valeur de la grandeur est plus petite que le seuil supérieur ­hystérèse élevée. Lorsque la valeur de la grandeur n’atteint pas le seuil inférieur, l’alarme basse est déclenchée. La réinitialisation s’effectue, lorsque la valeur de la grandeur est supérieure au seuil inférieur + l’hystérèse bas. Les conditions d’alarme sont affichées sur l’écran avec un message d’alarme. Cet affichage commute avec l’indication de la valeur de la grandeur. Il est également possible de déterminer, en phase de réglages d’un affichage (cf. paragraphe affichage en cas d’événements), si une indication doit être montrée en cas d’apparition d’une condition d’alarme.
3.4 Mise à l’échelle des données saisies et éditées
En phase de définition d’une grandeur lue ou traitée, il est possible de déterminer une mise à l’échelle de cette grandeur. Vous devez, pour cela, régler l’offset et le facteur d’échelle. La valeur mise à l’échelle en résultant est donc : Facteur d’échelle * grandeur non mise à l’échelle + offset
3.5 Liste des affichages
En phase de définition d’une lecture ou d’une fonction, l’utilisateur peut déjà décider de ce qui doit être affiché ou non à l’écran. Une fois la méthode de saisie terminée, il est toujours possible de modifier l’affichage et la position de toutes les lectures et fonctions définies au préalable dans la liste d’affichage.
3.6 Inscription de données via le port MODBUS RTU Master
3.6.1 Nombre et type de données à inscrire
L’appareil peut être programmé pour l’inscription de 10 grandeurs max. du module E/S branché via le port RS485 Master. Les types de données inscriptibles sont les mêmes que ceux qui peuvent être saisis :
- Virgule flottante
- Long
- Mot
- Booléen
3.6.2 Modalité de l’inscription continue et de l’écriture en cas d’événement
Il est possible de programmer jusqu’à 10 inscriptions. Ecriture continue L’écriture s’effectue à chaque cycle de programme (à condition que les grandeurs à inscrire soient disponibles). Il est possible d’inscrire la valeur d’une grandeur définie pour la saisie ou le traitement dans le dossier E/S sélectionné. Inscrire en cas d’événement
3
L’inscription est affectée au déroulement de l’une des grandeurs définies travaillées. Si, pour une grandeur, les deux seuils d’alarme, ou au minimum un d’entre eux a été défini, il est possible de déclencher l’écriture lors de l’apparition d’une condition d’alarme. Lors de l’écriture d’un seul bit, l’action est également prévu pour la fin de la condition d’alarme. Lors de l’écriture dans un registre analogique, aucune opération d’écriture n’est effectuée à la fin de la condition d’alarme.
3.7 Programmation via le port MODBUS RTU Slave
Via le port RS485 Slave, vous pouvez régler les paramètres configurables de tous les menus. Une programmation complète de l’instrument est donc possible. Le logiciel Z-NET3 est fourni, permettant à l’utilisateur d’effectuer une programmation simple du module.
4.0 Menu programmation
Via le menu programmation, il est possible de configurer l’instrument avec tous les fonctionnements décrits dans le chapitre 3.
4.1. Modalité de navigation dans le menu programmation
4.1.1 Accès au menu programmation
Pour accéder au menu, appuyez sur le bouton OK MENU lorsque l’instrument est en phase d’affichage. Le message OK : menu principal apparaît dans la zone inférieure de l’écran. Tant que cette indication reste affichée (pendant env. 40 secondes), la pression de la touche OK MENU permet l’accès au menu affichage et affiche les différents écrans du menu principal.
4.1.2 Signification des touches
L’instrument comporte trois boutons : UP, DOWN et OK MENU. Une fois le menu programmation ouvert, les touches disposent des fonctions suivantes : Taste UP
- fait défiler les différentes positions de menu vers le haut, jusqu’à la ligne souhaitée. La position sélectionnée est indiquée par un curseur clignotant à gauche de la position.
- lors de la phase de saisie de la valeur numérique ou de la valeur écrite du paramètre, permet la sélection de la valeur du chiffre ou de la lettre souhaitée. Une pression permet de passer à la valeur numérique suivante (1->2) ou bien à la lettre suivante de l’alphabet (A->B). Taste DOWN
- fait défiler les différentes positions de menu vers le bas, jusqu’à la ligne souhaitée.
- lors de la phase de saisie de la valeur numérique ou de la valeur écrite du paramètre, permet la sélection de la valeur du chiffre ou de la lettre souhaitée. Une pression permet de passer à la valeur numérique suivante (2->1) ou bien à la lettre précédente de l’alphabet (A->B). Taste OK MENU
- permet, en dehors de l’accès au menu (cf. 4.1.1 accès au menu programmation) la confirmation de la ligne du menu sélectionnée à l’aide des touches UP et DOWN, ainsi que le passage à l’écran d’affichage suivant. La position sélectionnée est indiquée par un curseur clignotant à gauche de la position. Permet, dans la phase de saisie des valeurs numériques ou des valeurs écrites des paramètres, la confirmation du chiffre ou de la lettre sélectionné à l’aide des touches UP et DOWN. Après confirmation du chiffre ou de la lettre, une commutation automatique s’effectue vers la lettre ou le chiffre de la ligne suivante. A la fin de la saisie d’un paramètre, la demande de confirmation de la valeur saisie apparaît.
4.1.3 Modification des paramètres
Après avoir sélectionné une position, qui prévoit la saisie d’un ou de plusieurs paramètres, une pression répétée des trois touches de navigation correspondantes permet d’éditer ou de modifier chiffre par chiffre (si numérique) ou signes après signes (si écrit). Modification d’un paramètre numérique Après ouverture de la phase de traitement ou de modification, le premier chiffre clignote. La valeur augmente d’une unité si vous appuyez sur la touche UP et elle diminue d’une unité si vous appuyez sur la touche DOWN. Confirmez la valeur saisie pour le chiffre en appuyant sur la touche OK MENU. Vous passez à la modification suivante. La modification de la position est indiquée par le clignotement du chiffre suivant. Pour les paramètres avec un signe, seul le signe «+» ou «-» peut être sélectionné avant le chiffre (également à l’aide des touches UP et DOWN). Après modification du dernier chiffre, la pression de la touche OK MENU passe au mode menu confirmation. Ce dernier permet la mémorisation de la saisie, le retour à la saisie des paramètres ou bien de quitter la saisie. Modification d’un paramètre écrit Après ouverture de la phase de traitement ou de modification, le premier caractère clignote. Une pression sur la touche IP permet d’afficher la lettre suivante de l’alphabet (A->B). Une pression sur la touche DOWN permet l’affichage de la lettre précédent de l’alphabet (B->A). Une pression sur la touche OK MENU permet de confirmer le caractère saisi pour cette position. Le passage au caractère suivant s’effectue. La modification de la position est indiquée par le clignotement de la lettre suivante. Après modification du dernier caractère, la pression de la touche OK MENU provoque le changement vers le menu confirmation. Celui-ci permet la mémorisation de la saisie (avec passage au paramètre suivant, ou s’il s’agit du dernier paramètre, retour au menu principal), retour à la saisie du paramètre ou retour au menu principal sans enregistrer. L’annexe A présente le tableau avec les valeurs autorisées.
4.1.4 Quitter le menu
Quitter le menu s’effectue en sélectionnant quitter dans le menu principal ou dans le menu réglages. Si aucune touche n’est actionnée pendant 40 secondes, l’affichage commute automatiquement.

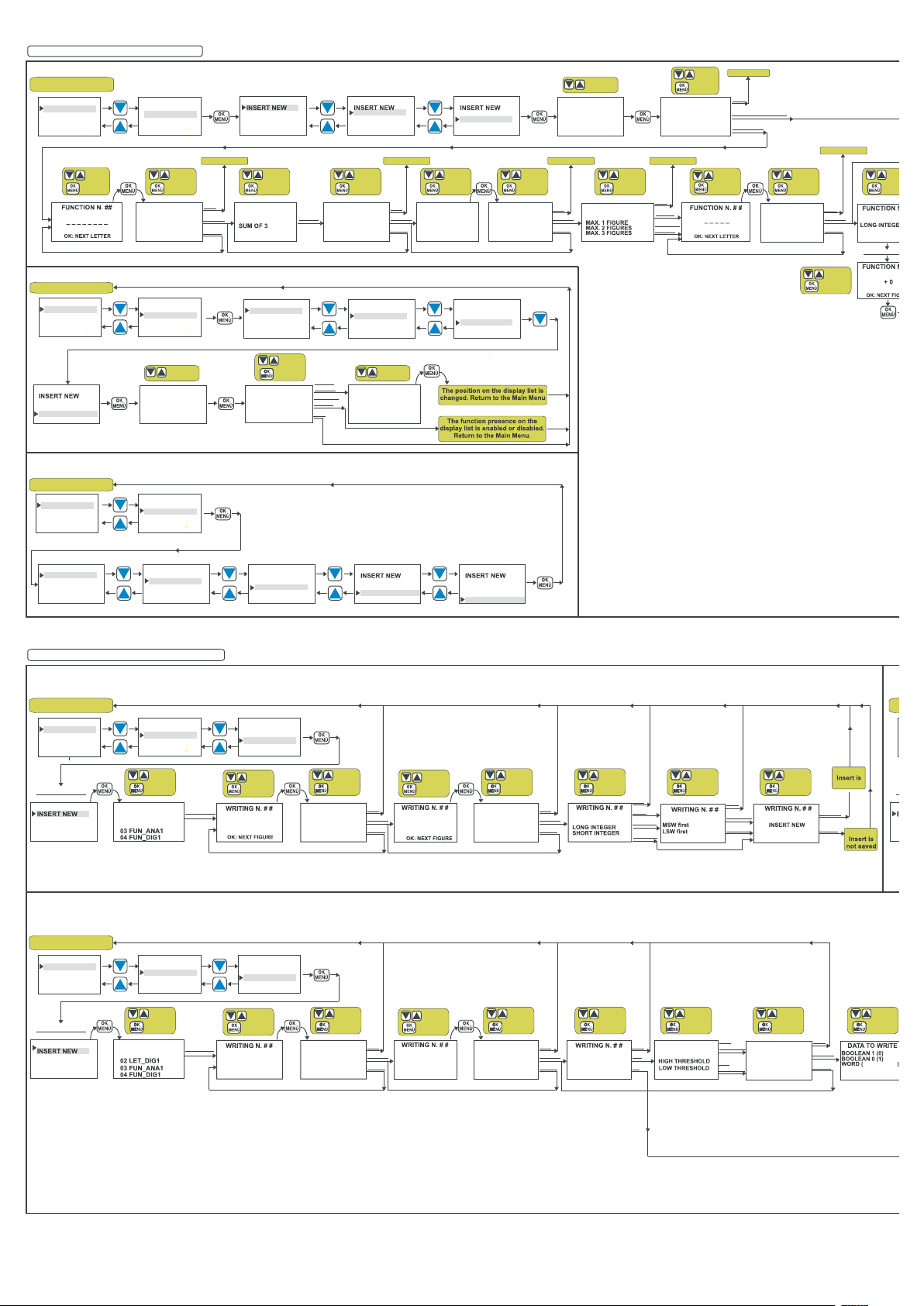

4.2 Description du menu
Le menu programmation est composé de quatre principaux sous-menus :
1) Menu lecture 2) menu fonctions 3) menu écritures 4) menu réglages. La structure de ces sous-menus est indiquée schématiquement à la fin de ce mode d’emploi. Ce chapitre décrit les paramètres pouvant être saisis dans chaque menu.
4.2.1 Menu lectures
Permet de définir les données à lire, aussi bien depuis les modules E/S via le port RS485 Master, que les données d’un éventuel module Master via le port RS485 Slave. Dans ce menu, il est possible :
4
1) d’entrer une lecture.
2) de supprimer une lecture définie au préalable.
3) de modifier une lecture définie au préalable.
4) de définir si la valeur lue doit apparaître à l’écran ou non. Et si oui, de définir la position dans la liste d’affichage. Modalité réglage lectures Vous pouvez, pour chaque lecture, définir les paramètres suivants : Description Dans la modalité Master Modbus RTU, les adresses de 1 à 247 sont utilisées pour un raccordement normal du Slave. Dans la modalité Master Modbus RTU, l’adresse est réservée pour la fonction de lecture interne (lecture automatique) du registre Modbus, qui a été écrite par un Master, branché au port Modbus RTU Slave. Adresse de registre Adresse Modbus de la valeur à lire à l’intérieur du module Slave correspondant. Pour l’adresse Slave 248, les registres de référence sont 41000 à 41099. La modalité d’adressage suivante est utilisée, en fonction de la fonction Modbus à utiliser et du type de données à lire :
Adresse Type de données Fonction
1…10000 Booléenne 1
10001…20000 Booléenne 2
30001…40000 Float/Lont Int/Short Int 3
40001…50000 Float/Lont Int/Short Int 4
Si vous devez lire un registre Holding Register, qui possède l’adresse 40002 dans le module, le paramètre Adr. Register doit être réglé sur 40002.
Format de données Indique le type des valeurs à lire. Les formats suivants peuvent être sélectionnés :
- Float : format virgule flottante avec 32 bits.
- Long entier : format entier avec 32 bits.
- Court entier : format entier avec 16 bits.
- Booléen : format booléen. Ordre Word (uniquement pour les formats virgule flottante ou long entier) Ordre des deux Word, qui composent les valeurs de la virgule flottante ou du long entier. Au choix :
- MSW first : tout d’abord, le Word supérieur de la valeur est lu, puis celui inférieur.
- LSW first : tout d’abord, le Word inférieur de la valeur est lu, puis celui supérieur. Affichage des données (chiffres décimaux) (uniquement pour les formats virgule flottante, long ou court) Indique le nombre de chiffres décimaux, affiché après la virgule :
- Automatique : nombre max. de chiffres décimaux affichables
- Max. 1 chiffre : un chiffre décimal après la virgule.
- Max. 2 chiffres : deux chiffres décimaux après la virgule.
- Max. 3 chiffres : trois chiffres décimaux après la virgule. Logique booléenne (uniquement pour le format booléen) Indique la logique de lecture pour toutes les données booléennes :
- Positive : permet d’afficher et de lire la même valeur logique, disponible dans le registre du module I/O.
- Négative : permet d’afficher et de lire la valeur logique négative, disponible dans le registre du module I/O. Unité de mesure (uniquement pour les formats Float, Long et Court) Permet la saisie d’une unité de mesure lettre par lettre. Offset (uniquement pour les formats Float, Long et Court) Constitue avec le facteur d’échelle un des paramètres pour définir la mise à l’échelle de la valeur. La valeur de l’offset peut aussi bien apparaître dans le format Long que dans le format Float. La taille mise à l’échelle qui en résulte est dépendante de la formule offset suivante : Facteur d’échelle * taille lue + offset
Facteur d’échelle (uniquement pour les formats Float, Long et Court) Constitue avec l’offset un des paramètres pour définir la mise à l’échelle de la valeur. La valeur du facteur d’échelle peut aussi bien apparaître dans le format Long que dans le format Float. La taille mise à l’échelle qui en résulte est dépendante de la formule de paramètres suivante : Facteur d’échelle * taille lue + offset
Valeur moyenne temporaire (uniquement pour les formats Float, Long et Court) Si cette fonction est activée (OUI), le calcul de la valeur moyenne mobile des 8 dernières mesures est réalisé. La valeur moyenne est ensuite affichée le cas échéant. Ecran En sélectionnant OUI, la valeur s’affiche sur l’écran. La position d’affichage peut également être définie. Le menu de lecture est schématisé en détail à la fin de ce mode d’emploi.
4.2.2. Fonctions du menu
Permet la définition de fonctions, réalisée par le traitement d’une ou de plusieurs tailles définies pour la lecture et/ou d’une ou plusieurs tailles traitées par vous-même. Dans ce menu, il est possible :
1) d’introduire une fonction.
2) de supprimer une fonction définie au préalable.
3) de modifier une fonction définie au préalable et de ne modifier que le seuil d’alarme.
4) de définir si la valeur lue doit apparaître à l’écran ou non. Et si oui, de définir la position dans la liste d’affichage. Modalité saisie de fonctions Pour chaque fonction, vous pouvez effectuer les réglages suivants :
5
Description Définit un nom à la description de la fonction. Opération Indique l’opération que vous souhaitez exécuter. Le tableau suivant répertorie les opérations proposées avec le type de données spécifié, pour lequel elles peuvent être utilisées :
Code opération Opération Nombre d’opérateurs Format opérateurs et taille résultante
0 Identité 1 Integer (Long/Word) et Float
1 Somme de deux 2 Integer (Long/Word) et Float
2 Somme de trois 3 Integer (Long/Word) et Float
3 Soustraction 2 Integer (Long/Word) et Float
4 Multiplication 2 Integer (Long/Word) et Float
5 Division 2 Integer (Long/Word) et Float
6 Carré 1 Integer (Long/Word) et Float
7 Cube 1 Integer (Long/Word) et Float
8 Valeur moyenne de deux 2 Integer (Long/Word) et Float
9 Valeur moyenne de trois 3 Integer (Long/Word) et Float
10 ET de deux 2 Booléen
11 ET de trois 3 Booléen
12 OU de deux 2 Booléen
13 OU de trois 3 Booléen
14 Extraction octets 0…15 du registre 1 Integer (word)
Entrée 1, 2 ou 3 Sélectionne les tailles lues ou les fonctions sur lesquelles l’opération choisie s’appliquera. Toutes les lectures et les fonctions définies précédemment et dont le type d’opération est pris en charge, peuvent être sélectionnés. En fonction du type d’opération, 1, 2 ou 3 opérateurs peuvent être sélectionnés. Affichage des données (chiffres décimaux) (uniquement pour les formats virgule flottante, long ou court) Indique le nombre de chiffres décimaux, affiché après la virgule :
- Automatique : nombre max. de chiffres décimaux affichables
- Max. 1 chiffre : un chiffre décimal après la virgule.
- Max. 2 chiffres : deux chiffres décimaux après la virgule.
- Max. 3 chiffres : trois chiffres décimaux après la virgule. Unité de mesure (uniquement pour les formats Float, Long et Court) Permet la saisie d’une unité de mesure lettre par lettre. Offset (uniquement pour les formats Float, Long et Court) Constitue avec le facteur d’échelle un des paramètres pour définir la mise à l’échelle de la valeur. La valeur de l’offset peut aussi bien apparaître dans le format Long que dans le format Float. La taille mise à l’échelle qui en résulte est dépendante de la formule offset suivante : Facteur d’échelle (uniquement pour les formats Float, Long et Court) Constitue avec l’offset un des paramètres pour définir la mise à l’échelle de la valeur. La valeur du facteur d’échelle peut aussi bien apparaître dans le format Long que dans le format Float. La taille mise à l’échelle qui en résulte est dépendante de la formule de paramètres suivante : Facteur d’échelle * taille non mise à l’échelle + offset
Seuil d’alarme (uniquement pour les formats Float, Long et Court) En activant cette fonction (OUI), il est possible de définir le seuil d’alarme supérieur et inférieur. Ces seuils peuvent tous deux activés, désactivés ou activés indépendamment l’un de l’autre. Il est donc possible de définir :
- le seuil supérieur : seuil d’alarme élevé. La valeur peut aussi bien apparaître dans le format Long que dans le format Float.
- l’hystérésis du seuil supérieur : hystérésis du seuil supérieur. La valeur peut aussi bien apparaître dans le format Long que dans le format Float.
- le seuil inférieur : seuil d’alarme faible. La valeur peut aussi bien apparaître dans le format Long que dans le format Float.
- l’hystérésis du seuil inférieur : hystérésis du seuil inférieur. La valeur peut aussi bien apparaître dans le format Long que dans le format Float. Logique booléenne (uniquement pour le format booléen) Indique la logique de lecture pour toutes les données booléennes :
- Positive: la valeur à disposition sur l’affichage correspond au résultat effectif obtenu.
- Négative : la valeur à disposition sur l’affichage correspond au résultat de l’opération négative. Ecran En sélectionnant OUI, la valeur s’affiche sur l’écran. La position d’affichage peut être également définie. Les fonctions du menu sont schématisées dans le détail des fonctions de réglage à la fin de ce mode d’emploi.
4.2.3 Ecriture du menu
Permet de définir l’écriture en fonction d’un événement ou en continu, par la taille d’un module I/O branché sur le port RS485 Master. Dans ce menu, il est possible :
1) d’introduire une écriture.
2) de supprimer une écriture définie au préalable.
3) de modifier une écriture définie au préalable. Modalité d’entrée d’écritures Pour chaque écriture, vous pouvez effectuer les réglages suivants : Sélectionner la valeur Permet de sélectionner la taille à lire ou la fonction incorporée dans l’opération d’écriture. Cette taille peut être utilisée de façons suivantes :
1) Dans le cas où une taille à lire ou une fonction sans alarme active est présente dans la liste : La valeur (analogique ou numérique) de cette taille est inscrite en permanence dans le registre I/O, défini dans le registre d’adresses.
6
2) Dans le cas où une fonction disposant d’au moins un seuil d’alarme actif est sélectionnée dans la liste, il est possible, soit d’écrire la valeur de la fonction sélectionnée en continu (comme décrit au point 1) ou de l’écrire uniquement en cas de situation d’alarme à la fin de l’action correspondante. Dans ce cas (écriture déclenchée), il est possible de procéder à l’écriture d’une constante, d’un octet ou de la valeur de la taille sélectionnée comme mentionné au début de ce point. Adresse Slave Adresse inscrite dans le module Slave branché au RS485 Master. Valeurs allant de 1 à 247. Adresse registre Adresse Modbus inscrite dans le registre. La modalité d’adressage suivante est utilisée, dépendante de la fonction Modbus à utiliser et du type de données à écrire :
Adresse Type de données Fonction
1…10000 Booléen 05
40001…50000 Booléen 06 read-modify-write : écrit un octet individuel dans le registre et laisse les autres inchangés
40001…50000 Float/Long Int/Short Int 06/16
Si vous devez écrire un registre Holding Register, qui possède l’adresse 40003 dans le module, le registre ParameterAdr. doit être réglé sur 40003. Dans le cadre d’une écriture en continu, il faut veiller à ce que la correspondance entre le type de valeur sélectionnée au début et le registre à écrire soit présente.
Activer le déclenchement (uniquement si la valeur de sélection d’une fonction avec au moins un seuil actif a été sélectionnée) Cette fonction ne peut être activée que si la valeur de sélection d’une fonction avec au moins un seuil actif a été sélectionnée. En sélectionnant Oui, l’écriture sur stimulation est activée (l’écriture est effectuée uniquement si la fonction est sélectionnée dans l’alarme). Dans le cas contraire, l’écriture sera réalisée en continu. Seuil d’alarme (uniquement si le déclencheur est activé dans Trigger) Si le déclencheur (écriture en cas d’alarme) est activé dans Trigger, vous pouvez définir le seuil à partir duquel l’écriture s’effectue (l’écriture simultanée sur les deux n’est pas possible) : Seuil supérieur : permet de qualifier l’écriture en cas de dépassement du seuil (uniquement si le seuil supérieur a été activé pour la fonction assignée ; dans le cas contraire, l’option n’apparaît pas). Seuil inférieur : permet de qualifier l’écriture en cas de dépassement du seuil (uniquement si le seuil inférieur a été activé pour la fonction assignée ; dans le cas contraire, l’option n’apparaît pas). Valeur à écrire (uniquement si le déclencheur a été activé dans Trigger) Spécifie le type de la valeur à écrire. Les formats suivants peuvent être sélectionnés :
- Booléen 1 (0) : Dans le cas d’une situation d’alarme, un octet défini est réglé sur la valeur logique 1, tandis qu’à la fin de la situation d’alarme la valeur logique 0 est réglée.
- Booléen 0 (1) : Dans le cas d’une situation d’alarme, un octet défini est réglé sur la valeur logique 0, tandis qu’à la fin de la situation d’alarme la valeur logique 1 est réglée.
- Word : définit la valeur en nombres entiers à 16 octets qui est écrite lorsque une situation d’alarme apparaît. A la fin de la situation d’alarme, la valeur n’est plus écrite.
- Valeur : en cas d’apparition d’une situation d’alarme, la valeur de la fonction qui a été réglée dans la valeur est écrite. Dans ce cas, il est indispensable de sélectionner le format de sortie (voir Format de sortie). Dans le cas de Long ou de Float, la séquence d’écriture de la valeur doit être également communiquée (MSW first ou LSW first). En fin de situation d’alarme, l’écriture de cette valeur est interrompue.
Format de sortie (uniquement lorsque le déclencheur n’est pas activé dans Trigger a été activé ou que la valeur à écrire a été sélectionnée) Spécifie le type de valeur à écrire. Les formats suivants peuvent être sélectionnés :
- Float : format virgule flottante avec 32 bits.
- Long entier : format entier avec 32 bits.
- Court entier : format entier avec 16 bits. Lors de la sélection de Float ou de Long Integer, l’ordre doit également être indiqué Word, les deux mots à partir desquels la valeur se compose. Au choix :
- MSW first : le mot supérieur de la valeur est envoyé dans un premier temps, puis le mot inférieur.
- MSW first : le mot inférieur de la valeur est envoyé dans un premier temps, puis le mot supérieur.
Modalité d’écriture (uniquement si dans la sélection de la valeur une taille ou une fonction booléenne a été sélectionnée ou si une valeur booléenne 1 (0) ou booléenne 0 (1) a été réglée comme valeur à écrire). Si la valeur à écrire est booléenne, la modalité d’écriture de la valeur doit également être indiquée:
- Single Output : la valeur est écrite avec la fonction 05 (write single coil) d’un seul octet. Veillez à ce que l’adresse du registre soit bien réglée dans Adr.Register (adresses de 1 à 10 000 dans ce cas).
-Read-Modify-Write : la valeur de l’octet est écrite avec la fonction 06 (write single register) d’un registre entier 16 octets. Avec cette modalité, seul l’octet spécifié est modifié, tandis que les autres restent inchangés lors de l’écriture. Veillez à ce que l’adresse du registre soit bien réglée dans Adr.Register (adresses de 40 001 à 50 000 dans ce cas).
Index Bit (uniquement si la valeur à écrire est booléenne et si la modalité d’écriture “Read-Modify-Write “ a été sélectionnée). Permet la sélection de l’index de l’octet à écrire en mots 16 octets, si la valeur à écrire est booléenne et si vous avez décidé d’utiliser la modalité d’écriture Read-Modify-Write. Valeurs comprises entre 0 et 15. Pour plus de détails sur la navigation dans le menu d’écriture, consultez les schémas à la fin de ce mode d’emploi.
4.2.4 Menu des paramètres
Permet de régler la plupart des paramètres du système ainsi que les paramètres des ports de communication :
1) Sélection de la langue.
2) Sélection du nombre de données d’affichage.
3) Réglage du contraste de l’écran.
4) Paramètres du port Modbus Master.
5) Paramètres du port Modbus Slave.
7
Vous pouvez effectuer les réglages suivants : Langue Permet de sélectionner la langue de l’instrument : italien, anglais, français. Affichage des données Permet de sélectionner le nombre de données affichées sur le même écran : 3 lignes, 2 lignes, 1 ligne (valeur) par affichage. Contraste Règle le contraste de l’écran un. Valeurs comprises entre 1 et 15.
Paramètres système Permet de saisir les paramètres de communication des deux ports RS485.
Module Master
Réception du temps mort Indique le temps mort du délai de réception pour le module Master : durée max. attendue par le Master avant la réponse du module Slave raccordé, avant que l’opération ne soit considérée comme défaillante. Valeurs comprises entre 10 ms et 2,55 s (100 ms par défaut) : Parité Type de contrôle de la parité du port : aucun, droit, impair. Par défaut : aucun. Vitesse Tx/Rx Règle la vitesse de communication du port. Valeurs de bauds admissibles : 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600 et
115200. Par défaut : 38 400 . Délai d’émission Délai pris par le Master avant d’émettre une demande à un Slave. Valeurs comprises entre 10 ms et 2,55 s (100 ms par défaut).
Module Slave
Adresse de l’instrument Adresse attribuée à l’instrument si il est utilisé en tant que Modbus-Slave. Par défaut : 1. Parité Type de contrôle de la parité du port : aucun, droit, impair. Par défaut : aucun. Vitesse Tx/Rx Règle la vitesse de communication du port. Valeurs de bauds admissibles : 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600 et
115200. Par défaut : 38 400 . Délai de réponse Délai de réponse en caractères. Indique le nombre de pauses tous les 6 caractères, insérées entre la fin du message Rx et le début du message Tx. Valeurs comprises entre 0 et 20 (par défaut : 0). Pour plus d’informations sur le menu des paramètres, veuillez consulter les schémas à la fin de ce mode d’emploi. Activation de la fonction de défilement automatique Activé/désactivé Active ou désactive le défilement automatique des valeurs affichées. Par défaut : désactivé
5.0 Affichage modes de fonctionnement
Lors de l’affichage, l’instrument indique sur l’écran la valeur des tailles définies dans la liste d’affichage ; il peut y avoir 1, 2 ou 3 données par affichage. Appuyez sur les boutons UP et DOWN pour déplacer des données d’une position à une autre, dans le cas où toutes les données ne peuvent être indiquées sur un seul affichage. Voici un exemple pour 3 données par affichage : VAR (variable)
VAR1
VAR2
VAR3
10 W
10 W
10 W
6.0 Position des touches et des bornes
Sur la face avant : écran et touches Sur la face arrière : bornes
S401
HAUT
BAS
OK/MENU
RS485
SLAVE
1871 2
RS485
MASTER
3
5
3
4
Power
Supply
8
7.0 Branchements électriques
bit le plus signicatif
bit d'index bit le moins signicatif
Les branchements des ports en série et de l’alimentation sont représentés de la manière suivante. Nous vous recommandons d’utiliser des câbles blindés pour le branchement des ports RS485.
R 485
S POWER
SLAVE
3
1871 2
RS485
MASTER
3
4
SUPPLY
5
8.0 Affichage des erreurs
Les erreurs éventuelles s’affichent directement sur l’écran. Vous trouverez ci-dessous les erreurs possibles accompagnées de leur signification respective. Elles clignotent en lieu et place de la valeur numérique de taille que vous souhaitez afficher. Si le module ne présente aucune valeur dans la liste d’affichage, LISTE VIDE apparaît.
8.1Affichage des rapports d’erreurs
NOANSWER : le module I/O branché sur le RS485 Master ne répond pas. SLAVE ERROR : message d’erreur reçu par le module I/O branché sur le RS485 Master RX ERROR: valeur non disponible en raison d’une erreur dans la réponse du module I/O branché sur le RS485 Master SINGLE ERROR: existence d’une erreur non définie.
8.2 Affichage des fonctions d’erreurs
BAD INPUT:valeur d’un ou de plusieurs opérateurs non disponibles. DIVISION_BY_ZERO : L’opération prévoit une taille à valeur nulle comme dénominateur.
8.3 Affichage alarme
TOO HIGH : la valeur de la fonction dépasse le seuil supérieur TOO LOW : la valeur de la fonction est inférieure au seuil
9.0 Registres MODBUS accessibles via le port RS485 Slave
Le module S401-L rend accessibles les tailles lues et traitées via les emplacements de registre 16 octets par le port en série RS485. Dans les tableaux suivants, la notation octets [x:y] est utilisée, elle affiche tous les octets de x à y. Par exemple, octet [2:1] indique l’octet 2 et l’octet 1 et sert à illustrer la signification des différentes combinaisons de valeurs des deux octets. Les registres présentent la structure suivante :
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
Word (16 bits) : registre Modbus
9.1 Commandes MODBUS prises en charge
Code Fonction Description
03 Read Holding Registers Lecture de registres Word jusqu’à 2 fois
04 Read Input Registers Lecture de registres Word jusqu’à 2 fois
9
9.2 Cartographie des données collectées et traitées dans la mémoire
Vous trouverez ci-dessous la position des registres dans la mémoire pour les tailles collectées et traitées de manière individuelle, à l’exception de quelques registres importants. Tous les registres indiqués ne peuvent être que lus.
Données collectées Les registres peuvent être lus avec les restrictions suivantes : Les valeurs sont indiquées en virgule flottante de 32 octets (2 registres Modbus) ; à chaque fois, seule une valeur flottante peut être lue.
Adresse Nom du registre Adresse Nom du registre
40801 Data_MSW_lire_1 40802 Data_LSW_lire_1
40803 Data_MSW_lire_2 40804 Data_LSW_lire_2
40805 Data_MSW_lire_3 40806 Data_LSW_lire_3
40807 Data_MSW_lire_4 40808 Data_LSW_lire_4
40809 Data_MSW_lire_5 40810 Data_LSW_lire_5
40811 Data_MSW_lire_6 40812 Data_LSW_lire_6
40813 Data_MSW_lire_7 40814 Data_LSW_lire_7
40815 Data_MSW_lire_8 40816 Data_LSW_lire_8
40817 Data_MSW_lire_9 40818 Data_LSW_lire_9
40819 Data_MSW_lire_10 40820 Data_LSW_lire_10
40821 Data_MSW_lire_11 40822 Data_LSW_lire_11
40823 Data_MSW_lire_12 40824 Data_LSW_lire_12
40825 Data_MSW_lire_13 40826 Data_LSW_lire_13
40827 Data_MSW_lire_14 40828 Data_LSW_lire_14
40829 Data_MSW_lire_15 40830 Data_LSW_lire_15
40831 Data_MSW_lire_16 40832 Data_LSW_lire_16
40833 Data_MSW_lire_17 40834 Data_LSW_lire_17
40835 Data_MSW_lire_18 40836 Data_LSW_lire_18
40837 Data_MSW_lire_19 40838 Data_LSW_lire_19
40839 Data_MSW_lire_20 40840 Data_LSW_lire_20
Données traitées Les valeurs sont indiquées en virgule flottante de 32 octets (2 registres Modbus) ; à chaque fois, seule une valeur flottante peut être lue.
Adresse Nom du registre Adresse Nom du registre
40901 Data_MSW_fonction_1 40802 Data_LSW_fonction_1
40903 Data_MSW_fonction_2 40804 Data_LSW_fonction_2
40905 Data_MSW_fonction_3 40806 Data_LSW_fonction_3
40907 Data_MSW_fonction_4 40808 Data_LSW_fonction_4
40909 Data_MSW_fonction_5 40810 Data_LSW_fonction_5
40911 Data_MSW_fonction_6 40812 Data_LSW_fonction_6
40913 Data_MSW_fonction_7 40814 Data_LSW_fonction_7
40915 Data_MSW_fonction_8 40816 Data_LSW_fonction_8
40917 Data_MSW_fonction_9 40818 Data_LSW_fonction_9
40919 Data_MSW_fonction_10 40820 Data_LSW_fonction_10
101112
__________________
MEASURE UNIT
Autom.
1/2/3
Figures
Select
:
:
Next
:
:
Select
letter
TA DISPLAYFORMAT
TOMATIC
(DECIMAL FIGURES )
T
DATAOFFSET
FLOAT NONE
DATAOFFSET
OK: NEXT FIGURE
________________
Cancel
Long Integer/Float
DISPLAY LIST
INSERT NEW DELETE MODIFY
EXIT
tceleS
: :: :: ::::
: :: :: ::::
Scroll
Items
Select
Item
:
:
:
Select
Item
Select
Select
letter
LECTURE DES PARAMETRES
SAISIE NOUVELLE LECTURE
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
READINGS
DELETE MODIFY DISPLAYLIST EXIT
QUERY N. ##
DESCRIPTION
__________________
OK: N EXT L ETT ER
SUPPRESSION DE LECTURE
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
READINGS
DELETE MODIFY DISPLAYLIST EXIT
MODIFICATION DE LECTURE
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
Scroll Items
:
:
READINGS
DELETE MODIFY DISPLAYLIST EXIT
01 ACQ1 02 ACQ2 03 ACQ3 04 ACQ4
MODIFY
Select
:
:
letter
Select
:
:
Next
FUNCTIONS
DELETE MODIFY DISPLAYLIST EXIT
DELETE
01 ACQ1 02 ACQ2 03 ACQ3 04 ACQ4
FUNCTIONS
DELETE MODIFY DISPLAY LIST EXIT
Scroll Items
Scroll
Scroll Items
:
:
Items
Scroll
: : :: : :
: : :: : :
Items
Select
Select Select tceleStceleStceleStceleS
: : ::: : : : ::: :
Item
DESCRIPTION SLAVE ADDRESS
CONFIRM CANCEL EXIT
: : :
: : :
QUERY N. ##
DESCRIPTION
__________________
EXIT
ACQ5
Cancel
Scroll
Scroll Items
:::
Items
Select
Select
:
Item
QUERY N. ##
ACQ##
DELETE CONFIRM CANCEL
FUNCTIONS
DELETE MODIFY DISPLAY LIST EXIT
Select
: : :
: : :
Letter
Select Select Select
Next Next Next
CONFIRM CANCEL EXIT
Select
: :
: :
Figure
Select Select
: :
Next Next
: :
SLAVE ADDRESS
000
________________
OK:NEXT FIGURE
Cancel
Scroll
: : :: : :
: : :: : :
Items
Select
Select Select
: : ::: : : :::
Item
ACQ5
EXIT
Cancel
DESCRIPTION SLAVE ADDRESS
Scroll Items
Select
Item
001
CONFIRM CANCEL EXIT
Select Figure
SLAVE ADDRESS
000
________________
EXIT
Cancel
REGISTER
________________
Select
Item
001
CONFIRM CANCEL EXIT
Scroll Items
00000
Select Figure
EXIT
Cancel
Scroll Items
Select
Item
REGISTER ADDRESS
40002
CONFIRM
CANCEL EXIT
Select Figure
REGISTER
00000
________________
Scroll Items
:
Select
:
Item
EXIT
Cancel
REGISTER ADDRESS
CONFIRM
CANCEL EXIT
QUERY N. # #
DATA FOR MAT
FLOAT
BOOLEAN
Boolean
BOOLE AN L OGIC
POSITIVE NEGATIVE EXIT
Positive/Negative
Scroll Items
Select
Item
40002
Select
Item
Scroll Items
:
EXIT
Cancel
Scroll Items
:
Select
Item
Float
Long Int.
Short Int.
EXIT
READI NG O RDER
EXIT
Rerturn to the
QUERY N. # #
DATA FOR MAT
FLOAT
BOOLEAN
Boolean
BOOLE AN L OGIC
POSITIVE NEGATIVE EXIT
Positive/Negative
Select
Item
Scroll Items
Select
Scroll Items
Item
Float
Long Int.
Short Int.
EXIT
EXIT
MSW st
LSW st
EXIT
MAIN MENU.
DATADISPLAY FORMAT
(DECIMAL FIGURES )
AUTOMATIC
EXIT
Scroll Items
Select
Item
READI NG O RDER
Select
tceleStceleStceleS
Scroll Items
Item
EXIT
Max
EXIT
DA
MSW st
AU
LSW st
EXI
LECTURE DES PARAMETRES
DONNÉES AFFICHÉES QUITTER LA SAISIE DE LECTURE
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
READINGS
DELETE
MODIFY DISPLAY LIST EXIT
READINGS INSERT NEW DELETE MODIFY DISPLAY LIST EXIT
DISPLAY LIST 01 ACQ1 02 ACQ2 03 ACQ3 04 ACQ4
Scroll
Scroll Items
:
:
Items
READINGS INSERT NEW DELETE MODIFY DISPLAY LIST EXIT
Scroll
Scroll Items
:
:
Items
Select
:
Item
Change
DISPLAY LIST YES YES
NO NO
DISPLAY DATA
ENABLE CHANGE POSITION EXIT
Position
Enable or Disable
EXIT
READINGS INSERT NEW DELETE MODIFY DISPLAY LIST EXIT
ACQ##
01 ACQ1 02 ACQ2 03 ACQ3 04 ACQUIS4 <end o
Scroll
Scroll Items
:
:
ist>
Items
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
INSERT NEW DELETE MODIFY DISPLAY LIST EXIT
RÉGLAGE DES FONCTIONS
SAISIE NOUVELLE FONCTION
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
INSERT NEW
FUNCTIONS
DELETE MODIFY DISPLAYLIST EXIT
SUPPRESSION DE FONCTION
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
DELETE
FUNCTIONS
DELETE MODIFY DISPLAYLIST EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
Select
: :
: :
letter
Select Select
: :
: :
Next Next
DESCRIPTION
__________________
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
Scroll
Scroll Items
:
:
Items
DELETE
Scroll
: ::: :
: ::: :
Items
Select
Select tceleStceleStceleStceleS
: ::: : : ::: :
Item
FUN1
EXIT
Cancel
FUNCTIONS
DELETE MODIFY DISPLAYLIST EXIT
:
QUERY N. ##
FUN##
DELETE CONFIRM CANCEL
Scroll
Scroll Items
:::
Items
Select
Select
Item
DESCRIPTION OPERATION
CONFIRM CANCEL EXIT
Select
:
:
Figure
:
Next
:
OPERATION
IDENTITY SUM OF 2
SUBTRACTION MULTIPLICATION
Cancel
Identity
IDENTITY
CONFIRM CANCEL EXIT
Select
Scroll Items
Item
EXIT
Cancel
ACQ1 ACQ2 ACQ3 ACQ4
Select
Item
INPUT 1
Scroll Items
INPUT 1: ACQ1
CONFIRM
CANCEL EXIT
Select
Scroll Items
Item
EXIT
Cancel
Scroll Items
Select
Item
DATADISPLAY FORMAT
(DECIMAL FIGURES )
AUTOMATIC
EXIT
EXIT
Autom.
Max 1/2/3 Figures
READINGS
Select
letter
MEASURE UNIT
__________________
INSERT NEW DELETE MODIFY DISPLAY LIST EXIT
MEASURE UNIT
CONFIRM CANCEL EXIT
READINGS
Scroll
:::
Items
Select
Select
:
Item
°C
EXIT
:
:
:
:
Next
Scroll
leStceleStceleS
Items
Select
tceleS
: :: : :: : : : :: : :: : :
Item
EXIT
AYFORMAT
FIGURES )
TIC
Autom.
Max 1/2/3 Figures
Select
:
:
letter
Select
:
:
Next
MEASURE UNIT
__________________
Scroll
: : : :: : :
: : : :: : :
Items
Select
Item
MEASURE UNIT
CONFIRM CANCEL
EXIT
EXIT
°C
Cancel
Select
Scroll Items
:
:
Figure
Select
Next
:
:
Scroll Items
Select
tceleStceleS Select SelectSelect Select Select
Item
DATAOFFSET
FLOAT
NONE
Long Integer/Float
DATAOFFSET
________________
OK: NEXT FIGURE
Scroll Items
Select
Item
None
DATAOFFSET
CONFIRM CANCEL EXIT
Cancel
+0
EXIT
Select
Scroll Items
:
:
Figure
Select
Next
:
:
Scroll Items
Select
Item
SCALE FACTOR
FLOAT NONE
Long Integer/Float
SCALE FACTOR
_______________
OK: NEXT FIGURE
None
SCALEFACTOR
CONFIRM CANCEL EXIT
+1
Select
Scroll Items
Item
Cancel
TIME AVERAGE
EXIT
YES NO EXIT
Select
Scroll
Items
Item
EXIT
Yes
No
DISPLAY DATA
YES NO EXIT
Select
EXIT
Yes
No
:
:
INSERT BEFORE
01 ACQUIS1 02 ACQUIS2 03 ACQUIS3 04 ACQUIS4
<end o ist>
Scroll
Scroll Items
Items
Scroll Items
Item
INSERT NEW
CONFIRM CANCEL
Cancel
:::
Select
:
Item
Scroll
Scroll Items
Items
Select
saved.
l
s
EXIT
ER
MSW st
LSW st
READINGS INSERT NEW DELETE MODIFY DISPLAY LIST EXIT
Scroll
Items
Select
tceleStce
: :: :: :::: : :: :: ::::
Item
DATADISPLAY FORMAT
(DECIMAL FIGURES )
AUTOMATIC
EXIT
EXIT
Autom.
Max 1/2/3 Figures
FUNCTIONS INSERT NEW DELETE MODIFY DISPLAY LIST EXIT
Select
:
:
Letter
Select
:
Next
:
MEASURE UNIT
__________________
DISPLAY LIST DISPLAY LIST
Scroll
: : :: : :::
: : :: : :::
Items
Select
Item
MEASURE UNIT
CONFIRM CANCEL EXIT
EXIT
°C
Cancel
Select
Scroll Items
:
:
Figure
Select
:
:
Next
Scroll Items
Select
tceleStceleS SelectSelect tceleStceleStceleStceleS
Item
DATAOFFSET
FLOAT NONE
Long Integer/Float
DATAOFFSET
________________
OK: NEXT FIGURE
SNOITCNUFSNOITCNUF
ETELEDETELED YFIDOMYFIDOM
TIXETIXE
Scroll Items
Select
None
Item
DATAOFFSET
CONFIRM CANCEL EXIT
Cancel
+0
EXIT
FLOAT NONE
Select
Scroll Items
:
:
Figure
Select
:
:
Next
_______________
Scroll Items
Select
Item
SCALE FACTOR
Long Integer/Float
SCALE FACTOR
OK: NEXT FIGURE
None
SCALEFACTOR
CONFIRM CANCEL EXIT
Select
+1
Scroll Items
Item
Cancel
EXIT
TIME AVERAGE
YES NO EXIT
Select
Scroll Items
Item
EXIT
Yes
No
DISPLAY DATA
YES NO EXIT
Select
Item
:
Scroll Items
Select
Scroll
Scroll Items
:::
Items
Select
Item
EXIT
Yes
No
INSERT BEFORE
01 ACQUIS1 02 ACQUIS2 03 ACQUIS3 04 ACQUIS4
<end o ist>
CONFIRM CANCEL
Cancel
Modify
MODIFY
Select
Scroll Items
Item
Modify
saved
Scroll
:::
Items
Select
Select
:
Item
EXIT
UNIT
°C
Cancel
Select
:
:
letter
Select
:
:
Next
Scroll
:
:
Items
Select
Select
: :
Item
DATAOFFSET
FLOAT NONE
Long Integer/Float
DATAOFFSET
________________
OK: NEXT FIGURE
Scroll
:::
Items
Select
Select
:
Item
None
DATAOFFSET
CONFIRM CANCEL EXIT
Cancel
+0
EXIT
Select
:
:
Figure
:
Next
:
Scroll
: :
: :
Items
Select
Select Select
: : : :
Item
SCALE FACTOR
FLOAT NONE
Long Integer/Float
SCALE FACTOR
_______________
OK: NEXT FIGURE
Scroll
: :
: :
Items
Select
Select Select
: : : :
Item
None
SCALEFACTOR
CONFIRM CANCEL EXIT
Cancel
+1
EXIT
ALARMS
SETUP
Scroll
:::
Items
HIGH THRESHOLD
Select
LONG INTEGER
Item
FLOAT NONE
None
Scroll
:::
LOW THRESHOLD
Items
Select
:
Select
FLOAT
Item
NONE
None
Scroll Items
Select
Item
ALARM THRESHOLD
YES NO EXIT
Long Int.
Float
Long Int.
Float
EXIT
No
Yes
Select
:
:
Figure
:
Next
:
HIGH THRESHOLD
_______________
Select
:
:
Figure
:
Next
:
LOW THRESHOLD
_______________
DISPLAY DATA
YES NO EXIT
: :
HIGHTHRESHOLD
+0
CONFIRM CANCEL EXIT
:
LOWTHRESHOLD
+0
CONFIRM CANCEL EXIT
Select
Select
Select
:
:
Item
:::
Item
Item
Select
Select
Scroll Items
Scroll Items
Scroll Items
EXIT
Yes
No
Cancel
EXIT
MAIN MENU
Cancel
EXIT
MAIN MENU
INSERT NEW
CONFIRM CANCEL
Select
:
:
Figure
:
Next
:
HIGH THRESHOLD
HYSTERESIS
_______________
Select
:
:
Figure
:
Next
:
LOW THRESHOLD
HYSTERESIS
_______________
Scroll
:
:
Items
Select
Select
: :
Item
Scroll
:
Items
INSERT BEFORE
01 ACQUIS1 02 ACQUIS2 03 ACQUIS3 04 ACQUIS4
ist>
<end o
Scroll
:
:
Items
Select
Select
: :
Item
Long
HIGH THRESHOLD
HYSTERESIS
FLOAT NONE
LOW THRESHOLD
HYSTERESIS
FLOAT NONE
Int.
Float
None
Scroll
: :
: :
Items
Select
Select Select
: : : :
Item
Long Int.
Float
None
Cancel
HYSTERESIS
CONFIRM CANCEL EXIT
HYSTERESIS
CONFIRM CANCEL EXIT
New
saved.
New
Insert
saved.
Scroll
:
:
Items
Select
Select
: :
Item
Cancel
+0
EXIT
MAIN MENU
Scroll Items
Select
Item
Cancel
+0
EXIT
MAIN MENU
13
OPERATION
INPUT 1
IDENTITY SUM OF 2
DATADISPLAY FORMAT
AUTOMATIC
(DECIMAL FIGURES )
EXIT
__________________
MEASURE UNIT
Autom.
EXIT
Max 1/2/3 Figures
DATAOFFSET
FLOAT NONE
None
DATAOFFSET
________________
__________________
DESCRIPTION
FUN1
IDENTITY
DESCRIPTION OPERATION
CONFIRM
CONFIRM
CANCEL
CANCEL
EXIT
EXIT
Cancel
Cancel
Conrm
Conrm
EXIT
INPUT 1: ACQ1
CONFIRM CANCEL EXIT
EXIT
CANCEL
°C
CONFIRM
MEASURE UNIT
EXIT
CANCEL
CONFIRM
DATAOFFSET
Cancel
Conrm
EXIT
Cancel
Conrm
EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
Long Integer/Float
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
SUBTRACTION MULTIPLICATION
EXIT
ACQ1 ACQ2 ACQ3 ACQ4
Identity
Scroll Items
:
:
Scroll Items
Change Position
CHANGE POSITION EXIT
ENABLE
EXIT
04 ACQ4
02 ACQ2 03 ACQ3
<end o ist>
02 FUN2 03 FUN3 04 FUN4
NO NO
DELETE MODIFY DISPLAY LIST EXIT
DISPLAY LIST
DISPLAY DATA
ACQ##
Enable or Disable
01 ACQ1
01 FUN1
DISPLAY LIST
READINGS
DISPLAY LIST
DISPLAY LIST
MAIN MENU
MAIN MENU
MAIN MENU
MAIN MENU
READINGS
READINGS
FUNCTIONS
FUNCTIONS
WRITINGS
WRITINGS
SETUP
SETUP
EXIT
EXIT
FUNCTIONS
FUNCTIONS
INSERT NEW
INSERT NEW
DELETE
DELETE
MODIFY
MODIFY
EXIT
EXIT
DISPLAY LIST
DISPLAY LIST
FUNCTIONS
FUNCTIONS
INSERT NEW
INSERT NEW
DELETE
DELETE
MODIFY
MODIFY
EXIT
EXIT
DISPLAY LIST
DISPLAY LIST
FUNCTIONS
FUNCTIONS
INSERT NEW
INSERT NEW
DELETE
DELETE
MODIFY
MODIFY
EXIT
EXIT
DISPLAY LIST DISPLAY LIST
SNOITCNUFSNOITCNUF
ETELEDETELED YFIDOMYFIDOM
TIXETIXE
FUNCTIONS
DELETE MODIFY DISPLAYLIST EXIT
FUNCTIONS
DELETE MODIFY DISPLAYLIST EXIT
FUNCTION N. ##
MODIFY
COMPLETE ONLYTHRESHOLDS EXIT
FUN01 FUN02 FUN03 FUN04
MODIFY
Scroll Items
Scroll Items
:
FUNCTIONS
DELETE MODIFY DISPLAYLIST EXIT
EXIT
ONLY THRESHOLDS
COMPLETE
MAIN MENU
MAIN MENUMAIN MENU
MAIN MENU
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
MAIN MENU
OUTPUT FORMAT
FLOAT
EXIT
EXIT
MAIN MENU
READINGS FUNCTIONS WRITINGS SETUP EXIT
WRITINGS
DELETE MODIFY EXIT
INSERT NEW
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
SELECT DATA
02 ACQ_DIG1
_________________
________________
SLAVE ADDRESS
REGISTER
000
00000
001
SLAVE ADDRESS
CONFIRM CANCEL EXIT
Cancel
Conrm
EXIT
40002
REGISTER ADDRESS
CONFIRM CANCEL EXIT
Cancel
Conrm
EXIT
Float
READI NG O R DER
EXIT
Long Int.
MSW rst
EXIT
Short Int.
LSW rst
02 ACQ_ANA1
ACQ_ANA1
ACQ_ ANAL OG1
CONFIRM CANCEL
Conrm
Cancel
New
saved
New
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
WRITINGS
DELETE MODIFY EXIT
INSERT NEW
MAIN MENU
TRIGGER ENABLED
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
WRITINGS
DELETE MODIFY EXIT
INSERT NEW
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
SELECT DATA
_________________
________________
OK:NEXT FIGURE
OK:NEXT FIGURE
SLAVE ADDRESS
REGISTER
000
00000
001
SLAVE ADDRESS
CONFIRM CANCEL EXIT
Cancel
Conrm
EXIT
40002
REGISTER ADDRESS
CONFIRM CANCEL EXIT
Cancel
Conrm
EXIT
ALARM THRESHOLD
High Threshold
TRIGGER
FUN1 > TH RESH OLD
CONFIRM CANCEL EXIT
Low Threshold
Conrm
EXIT
Cancel
02 LET_ANA1
FUN_ANA1
user dened DATAVALUE EXIT
Boolean 1 (0)
Boolean 0 (1)
ENABLE TRIGGER
NO YES EXIT
No
Yes
EXIT
READ-MODIFY-WRITE
EXIT
dened)
Data Value
MAIN MENU
Select
:
:
Next
:
:
Select
letter
Select
:
Next
:
::
Select
letter
tceleStceleStceleStceleStceleStceleS
::::: :
: : : :: :
::::: :
: : : :: :
Scroll Items
Scroll Items
Scroll Items
Scroll Items
Scroll Items
Scroll Items
Select
Item
Select
Item
Select
Item
Select
Item
Select
Item
Select
Item
Select
:
:
Next
:
:
Select
Letter
Select
:
:
:
:
Scroll Items
Select
Item
Select
:
:
Next
:
:
Select Figure
Select
:
:
:
:
Scroll Items
Select
Item
Select
:
:
:
:
Scroll Items
Select
Item
Scroll Items
:
:
Scroll Items
Select
:
:
:
:
Scroll Items
Select
Item
Select
:
:
Next
:
:
Select
Figure
Select
:
:
:
:
Scroll Items
Select
Item
Select
:
:
Next
:
:
Select Figure
Select
:
:::
Scroll Items
Select
Item
Select
:
:
:
:
Scroll
Items
Select
Item
Select
:
:::
Scroll Items
Select
Item
Select
:
:::
Scroll Items
Select
Item
Select
:
:::
Scroll Items
Select
Item
Select
:
:
Next
:
:
Select
Figure
Select
:
:
:
:
Scroll Items
Select
Item
Select
:
:
Next
:
:
Select Figure
Select
:
:::
Scroll Items
Select
Item
Select
:
:::
Scroll Items
Select
Item
Select
:
:
:
:
Scroll Items
Select
Item
Select
:
:
:
:
Scroll Items
Select
Item
Select
:
:
:
:
Scroll Items
Select
Item
RÉGLAGE DES FONCTIONS
SAISIE NOUVEL AFFICHAGE : AFFICHAGE CONTINU DE LA VALEUR DE TAILLES NUMÉRIQUES (DÉFINI EN LECTURE OU EN TANT QUE FONCTION) DANS LE REGISTRE NUMÉRIQUE OU COMME OCTET D’UN REGISTRE ANALOGIQUE
MODIFICATION DE FONCTION
DONNÉES AFFICHÉES
QUITTER LA SAISIE DE FONCTIONS
REGLAGE DES AFFICHAGES
SAISIE NOUVEL AFFICHAGE : AFFICHAGE CONTINU DE LA VALEUR D’UNE TAILLE (DÉFINI EN LECTURE OU EN TANT QUE FONCTION) DANS LE REGISTRE ANALOGIQUE (FLOAT, LONG INTEGER, SHORT INTEGER)
SAISIE NOUVEL AFFICHAGE : ÉCRITURE PAR ÉVÉNEMENT EN CAS DE MODIFICATION D’UNE FONCTION AVEC SEUIL D’ALARME
14
MENU
l
t
t
Scroll
:
:
Items
Select
Select
: :
Item
DATAOFFSET
FLOAT NONE
Long Integer/Float
DATAOFFSET
________________
MAIN MENU MAIN MENU
Scroll
:
:
Items
Select
Select
: :
Item
None
DATAOFFSET
CONFIRM CANCEL EXIT
Cancel
+0
EXIT
Conrm
Select
:
:
Figure
Select
:
Next
:
Scroll
:
:
Items
Select
Select
: :
Item
SCALE FACTOR
FLOAT NONE
Long Integer/Float
SCALE FACTOR
_______________
Scroll
:
:
Items
Select
Select
: :
Item
None
SCALEFACTOR
CONFIRM CANCEL EXIT
Cancel
+1
EXIT
Conrm
ALARMS
SETUP
Scroll
:
:
HIGH THRESHOLD
Items
Select
LONG INTEGER
Select
: :
FLOAT
Item
NONE
None
Scroll
LOW THRESHOLD
:
:
Items
Select
FLOAT
:
Item
NONE
None
ALARM THRESHOLD
YES NO EXIT
Long Int.
Float
Long Int.
Float
MAIN MENU MAIN MENU
Scroll
:
:
Items
Select
Select
: :
Item
EXIT
No
Yes
Select
:
:
Figure
Select
:
Next
:
HIGH THRESHOLD
_______________
Select
:
:
Figure
Select
:
Next
:
LOW THRESHOLD
_______________
: :
HIGHTHRESHOLD
+0
CONFIRM CANCEL EXIT
:
LOWTHRESHOLD
+0
CONFIRM CANCEL EXIT
:
:
Select
Item
:::
Select
Item
Select
Select
Scroll Items
Scroll Items
Cancel
Conrm
EXIT
MAIN MENU
Cancel
Conrm
EXIT
MAIN MENU
DISPLAY DATA
YES NO EXIT
Scroll
:
:
Items
Select
Select
: :
Item
HIGH THRESHOLD
HYSTERESIS
FLOAT NONE
LOW THRESHOLD
HYSTERESIS
FLOAT
NONE
MAIN MENU
Scroll
:
Items
INSERT BEFORE
EXIT
01 ACQUIS1
Yes
02 ACQUIS2 03 ACQUIS3
No
04 ACQUIS4 <end o ist>
Scroll
:::
Items
Select
Select
:
Item
None
Scroll
:
:
Items
Select
Select
: :
Item
Long Int.
Float
Long Int.
Float
None
:
Next
:
HIGH THRESHOLD
HYSTERESIS
_______________
:
Next
:
LOW THRESHOLD
HYSTERESIS
_______________
Scroll
:
:
Items
Select
Select
: :
Item
Cancel
Conrm
: :
+0
+0
: :
Select
Select
:
:
Item
Scroll Items
Select
MAIN MENU
Scroll
:
:
Items
Select
Item
Modify
Modify saved.
Cancel
Conrm
EXIT
Cancel
Conrm
EXIT
MAIN MENU
MODIFY
CONFIRM CANCEL
Select
:
:
Figure
Select
HYSTERESIS
CONFIRM CANCEL EXIT
Select
:
:
Figure
Select
HYSTERESIS
CONFIRM CANCEL EXIT
New
saved
New
DATAVALUE EXIT
SAISIE NOUVEL AFFICHAGE : AFFICHAGE CONTINU DE LA VALEUR DE TAILLES NUMÉRIQUES (DÉFINI EN LECTURE OU EN TANT QUE FONCTION) DANS LE REGISTRE NUMÉRIQUE OU COMME OCTET D’UN REGISTRE ANALOGIQUE
MAIN MENU
Scroll
:
:
Items
Select
Select
: :
Item
user dened
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
INSERT NEW
WRITINGS
DELETE MODIFY EXIT
dened)
Boolean 1 (0)
Boolean 0 (1)
Data Value
02 ACQ_ANA1 02 ACQ_DIG1
:
:
Figure
Select
:
Next
:
DATATO WRITE
00000
(0000000000000000)
________________
Scroll
:
:
Items
Select
Select
: :
Item
READ-MODIFY-WRITE
EXIT
Scroll
:::
Items
Select
Select
:
Item
OUTPUT FORMAT
FLOAT
SHORT INTEGER EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
Scroll
: :
: :
Items
Select
Select Select
: : : :
Item
SELECT DATA
Select
MAIN MENU
EXIT
Read-Modify­Write
Single Output
Float
Long Int.
Short Int.
EXIT
ACQ_DIG1
DATATO WRITE
CONFIRM CANCEL EXIT
READI NG OR DER
MSW rst LSW rst EXIT
Select
:
00000
SELEC T IND EX
SLAVE ADDRESS
_________________
OK:NEXT FIGURE
Scroll
:::
Items
Select
Item
Scroll Items
:
Decrease/
:
Increase
Value
00
Scroll
:::
Items
Select
Select
:
Item
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
Select
:
:
Figure
Select
:
Next
:
000
MAIN MENU
EXIT
Conrm
Cancel
MSW rst
EXIT
SLAVE ADDRESS
001
CONFIRM CANCEL EXIT
FUN_ ANA1
CONFIRM CANCEL
Select
: :
Item
Scroll Items
Select
:
:
Select
Item
Scroll Items
EXIT
Conrm
Cancel
________________
OK:NEXT FIGURE
Conrm
Cancel
:
Next
:
REGISTER
00000
Select
:
:
Figure
Select
Scroll
: : :
: : :
Items
Select
Item
REGISTER ADDRESS
CONFIRM CANCEL EXIT
MAIN MENU
00002
EXIT
Conrm
Cancel
Scroll Items
Select
tceleStceleS Select
:: : :: :
Item
EXIT
Read-Modify­Write
READ-MODIFY-WRITE
EXIT
Single Output
Scroll Items
:
Decrease/
:
Increase
SELEC T IND EX
00
saved
Scroll Items
Select
Item
LET_ DIG1
CONFIRM CANCEL
Cancel Conrm
New Insert not save d.
New Insert
saved.
15
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
REGLAGE DES AFFICHAGES
SUPPRESSION AFFICHAGE
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
DELETE
WRITINGS
DELETE MODIFY EXIT
MODIFICATION AFFICHAGE
Le menu de modication se réfère au menu d’insertion : il reste identique, à l’exception du fait qu’il est possible de sélectionner les achages que vous souhaitez modier. Vous trouverez ci-dessous uniquement les étapes qui ne sont pas inclues dans l’achage du menu d’insertion.
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
WRITINGS
DELETE MODIFY EXIT
QUITTER LA SAISIE D’AFFICHAGE
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
MODIFY
01 WRIT1 02 WRIT2 03 WRIT3 04 WRIT4
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
:
:
DELETE
:
:
Scroll
Scroll Items
Items
=> VAL1 => VAL2 => VAL3 => VAL4
Scroll
Scroll Items
Items
=> VAL1 => VAL2 => VAL3 => VAL4
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
WRITING N. ##
CONFIRM CANCEL
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
Scroll Items
:
:
Scroll Items
Select
Select
: :
Item
DELETE
Conrm
Cancel
DELETE MODIFY EXIT
DELETE MODIFY EXIT
WRITINGS
WRITINGS
DELETE MODIFY EXIT
WRITINGS
MENU REGLAGES
MAIN MENU
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
WRITINGS
DELETE MODIFY EXIT
Annexe A
Vous trouverez ci-dessous les caractères pouvant être saisis pour les paramètres de langue. Ils sont indiqués dans l’ordre que vous pouvez faire déler à l’aide des touches UP et DOWN.
WRITINGS
DELETE MODIFY EXIT
DELETE MODIFY EXIT
WRITINGS
Caractères autorisés pour tous les paramètres de langue à l’exception des unités de mesure
Caractères autorisés pour les unités de mesure dans les paramètres de langue
2 3
% ‘
WRITINGS
DELETE MODIFY EXIT
16
MAIN MENU
S
P
T
MAIN MENU READINGS FUNCTIONS WRITINGS SETUP EXIT
SETUP
LANGUAGE DATAVIEW CONTRAST SYSTEM PARAMETERS
EXIT
SETUP
LANGUAGE DATAVIEW CONTRAST
SYSTEM PARAMETERS EXIT
SETUP
LANGUAGE DATAVIEW CONTRAST SYSTEM PARAMETERS
EXIT
SETUP
LANGUAGE DATAVIEW CONTRAST SYSTEM PARAMETERS
EXIT
SETUP
LANGUAGE DATAVIEW CONTRAST SYSTEM PARAMETERS
EXIT
Scroll
Scroll Items
:
:
Items
LANGUAGE ENGLISH ENGLISH FRANCAIS
EXIT
Scroll
Scroll Items
:
:
Items
DATAVIEW
1 ROW EXIT
Decrease/Increase
:
Scroll Items
:
CONTRAST
Scroll
:
:
Scroll Items
Items
Select
Select
: :
Item
SYSTEM PARAMETERS
EXIT
Master Module
Slave Module
Scroll
Scroll
:::
Scroll Items
Items
Select
Select
:
Item
MASTER MODULE
PARITY
DELAY BETWEEN POOLS
EXIT
Scroll
:::
Scroll Items
Items
Select
Select
:
Item
SLAVE MODULE DEVICE ADDRESS PARITY
EXIT
Menu.
Menu.
Menu.
Reception Timeout
Parity
Tx/Rx BAUD RATE
EXIT
Device Address
Parity
Tx/Rx Baud Rate
Answer Delay
EXIT
correspondent
conrmed.
correspondent
conrmed.
17
Co n ra d s u r I NT E RN E T
www.conrad.fr
Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.
Suite à l’application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l’Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet. En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d’acheter un produit neuf similaire. Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l’appareil et les déposer dans un centre de collecte.
Note de l’éditeur
Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits ré ser vé s, y comp ris la traduction. Toute rep roduction, quel que soit le type (p.ex. photoc opies, micro films ou saisie dan s des traitements de texte électronique) est soumise à une autorisation préalable écrite de l’éditeur. Reproduction, même partielle, interdite. Cette notice est conforme à l’état du produit au moment de l’impression.
Données techniques et conditionnement soumis à modifications sans avis préalable.
© Copyright 2001 par Conrad. Imprimé en CEE. XXX/07-06/JV
Loading...
