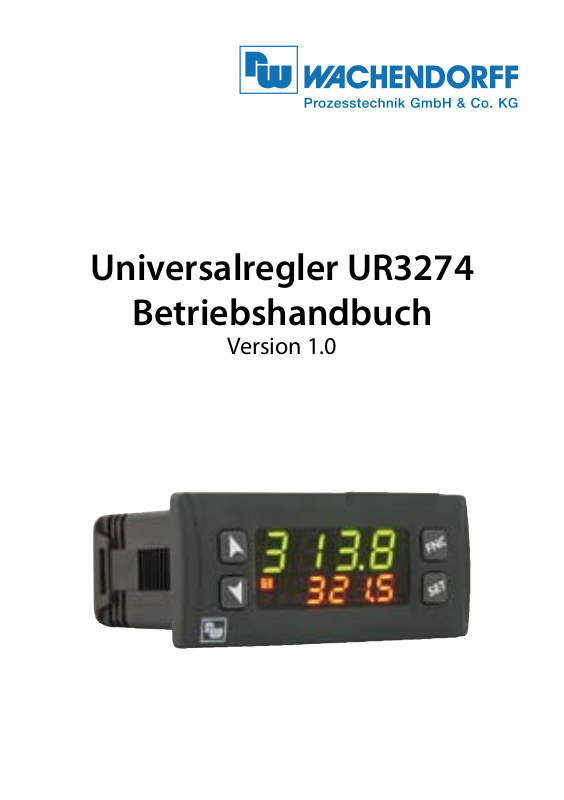

Universalregler UR3274

Betriebshandbuch

Version 1.0

Inhaltsverzeichnis

1 Vorwort .........................................................................................5

2 Sicherheitshinweise ......................................................................... 5

2.1 Allgemeine Hinweise .............................................................5

2.2 Bestimmungsgemäße Verwendung .................................. 6

2.3 Qualiziertes Personal ..........................................................6

2.4 Restgefahren ...........................................................................6

2.5 CE-Konformität ....................................................................... 7

3 Bestellhinweise und Reglerauswahl ............................................ 7

4 Technische Daten .............................................................................7

4.1 Allgemeine Daten/Funktionen ........................................... 7

4.2 Hardware ................................................................................. 8

4.3 Software ................................................................................... 9

5 Abmessungen und Einbauhinweise .......................................... 10

6 Elektrischer Anschluss ...................................................................11

6.1 Anschlussschaltbilder .........................................................11

7 Anzeige und Tastenfunktionen...................................................15

7.1 Anzeige ...................................................................................15

7.2 Statusanzeigen (LED) ..........................................................16

7.3 Tastenfunktionen ................................................................. 16

8 Reglerfunktionen ...........................................................................17

8.1 Modizierung von Sollwert und Alarmwert ..................17

8.2 Auto-Tuning ...........................................................................17

8.3 Manuelles Tuning .................................................................17

8.4 Automatisches Tuning ........................................................ 18

8.5 Soft-Start ................................................................................18

Bedienungsanleitung - UR3274 3

8.6 Automatik/manuelle Einstellung für den %-Ausgang 19

8.7 Voreinstellung von Programmzyklen ..............................19

8.8 Programmiergerät (optional) ............................................20

8.9 Laden der Werkseinstellung...............................................22

8.10 Sensorabgleich (LATCH ON) ..............................................22

8.11 Digitaler Eingang (Funktionen) ........................................ 24

8.12 Funktion Heizen/Kühlen (neutrale Zone) ....................... 25

9 TIMER Funktion ..............................................................................28

9.1 Einzelner Timer .....................................................................28

9.2 Zweifacher Timer ..................................................................29

9.3 Zweifacher sequentieller Timer ........................................30

9.4 Zweifacher Timer ..................................................................30

9.5 Alarm Timer ...........................................................................31

10 Serielle Kommunikation ...............................................................33

10.1 Slave .......................................................................................33

10.2 Master .....................................................................................40

10.2.1 Weitermeldung im Master Mode ..........................40

10.2.2 Master Mode Remote Process ................................43

11 Konguration ..................................................................................44

11.1 Passwort und Ändern der Parameter .............................. 44

12 Tabelle aller Programmierpunkte ..............................................45

13 Alarm Einstellmöglichkeiten .......................................................65

14 Fehlermeldungen Regler und Eingänge ...................................70

15 Zusammenfassung der eingestellten

Kommunikationsparameter .......................................................71

4 UR3274 - Bedienungsanleitung

1 Vorwort

Vielen Dank für die Auswahl des Wachendor Reglers UR3274.
Mit dem Regler UR3274 macht Wachendor es möglich, mit
einem einzigen Gerät unterschiedliche Anwendungen zu re­alisieren, da unterschiedlichste Sensoren angeschlossen und
verschiedene Arten der Ausgänge gewählt werden können.
Neben dem großen Spannungsbereich von 24 VAC/VDC bis
230 VAC/VDC, dem Universaleingang für 17 unterschiedliche
Sensoren sind die Ausgänge als Relais oder SSR-Treiber kon­gurierbar. Der Anwender oder Händler kann die Lagerhaltung
rationalisieren (Lager-/Einkaufskosten) und die Verfügbarkeit
erhöhen.
Diese Serie wird vervollständigt durch Geräte mit serieller
Schnittstelle RS485 / Modbus RTU. Die Konguration der Para­meter kann auch schnell und einfach durch die Speicherkarte
durchgeführt werden, wob ei mit integrier ter Batterie zur
Übertragung der Daten/Parameter kein Kabel benötigt wird.

2 Sicherheitshinweise

2.1 Allgemeine Hinwe ise

Zur Gewährleistung eines sicheren Betriebes darf das Gerät
nur nach den Angaben in der Betriebsanleitung betrieben
werden. Bei der Verwendung sind zusätzlich die für den
jeweiligen Anwendungsfall erforderlichen Rechts- und Si­cherheitsvorschriften zu beachten. Sinngemäß gilt dies auch
bei Verwendung von Zubehör.

Bedienungsanleitung - UR3274 5

2.2 Bestimmungsgemäße Verwendung

Die Geräte der Reglerserie UR dienen zur Anzeige und Über­wachung von Prozessgrößen. Jeder darüber hinausgehende
Gebrauch gilt als nicht bestimmungsgemäß.

Ein Gerät der Reglerserie UR darf nicht als alleiniges Mittel zur
Abwendung gefährlicher Zustände an Maschinen und Anla ­gen eingesetzt werden. Maschinen und Anlagen müssen so
konstruiert werden, das fehlerhafte Zustände nicht zu einer
für das Bedienpersonal gefährlichen Situation führen können
(z. B. durch unabhängige Grenzwertschalter, mechanische
Verriegelungen, etc.).

2.3 Quali ziertes Personal

Geräte der Reglerserie UR dürfen nur von qualiziertem
Personal, ausschließlich entsprechend der technischen Daten
verwendet werden.
Qualiziertes Personal sind Personen, die mit der Aufstellung,
Montage, Inbetriebnahme und Betrieb dieses Gerätes vertraut
sind und die über eine ihrer Tätigkeit entsprechenden Quali­kation verfügen, sowie mit Aufstellung, Montage, Inbetrieb­nahme und Betrieb dieses Gerätes vertraut sind und die über
eine ihrer Tätigkeit entsprechenden Qualikation ver fügen.

2.4 Restgefahren

Die Geräte der Reglerserie UR entsprechen dem Stand der
Technik und sind betriebssicher. Von den Geräten können
Restgefahren ausgehen, wenn sie von ungeschultem Perso-

6 UR3274 - Bedienungsanleitung

nal unsachgemäß eingesetzt und bedient werden. In dieser
Anleitung wird auf Restgefahren mit dem folgenden Symbol
hingewiesen: Dieses Symbol weist darauf hin, dass bei
Nichtbeachtung der Sicherheitshinweise Gefahren für Men­schen bis zur schweren Körperverletzung oder Tod und/oder
die Möglichkeit von Sachschäden besteht.

2.5 CE-Konf ormität

Die Konformitätserklärung liegt bei uns aus. Sie können diese
gerne beziehen. Rufen Sie einfach an.

3 Bestellhinweis e und Reglerbezeichnun g

In der nachfolgenden Tabelle nden Sie das gewünschte
Modell.

Spannungsversorgung aller Modelle 24 bis 230 VAC/VDC
+/-15 % 50/60 Hz – 4,6 VA

UR3274U5 2 Relais (8 A+5 A) + 1 SSR
UR3274U6 1 Relais 8 A + 1 SSR + RS485

4 Technische Daten

4.1 Allgemeine Date n/Funktionen

Anzeige

Umgebungsbedin­gungen

Schutzart

Material

4 x 10,2 mm Anzeige + 4 x 7,6 mm
Anzeige

Temperatur: 0 °C bis 45 °C
Feuchte: 35 % bis 95 % rH

IP65 von der Front (mit Dichtung)
Gehäuse IP30 und Anschluss IP20

Polycarbonat ABS UL94VO
selbstlöschend

Gewicht 100 g

Bedienungsanleitung - UR3274 7

4.2 Hardware

AN1
Kongurierbar über
Software.
Eingang:
Thermoelemtent Typ
K, S, R, J.
Automatische
Vergleichsstellen­kompensation von 0°C
bis 50°C.

Analog-

Widerstandsthermo-

eingang

meter:
Pt100, Pt500, Pt1000,
Ni100,
PTC1K, NTC10K
(β 3435K).
Linear: 0 bis 10 V,
0 bis 20 mA oder
4 bis 20 mA, 0 bis 40 mV.
Potentiometer: 6 KΩ,
150 KΩ.

2 Relais (UR3274U5)
1 Relais (UR3274U6)

Relais-

Kongurierbar als

ausgang

Regel- und/oder
Alarmausgang.

1 SSR Kongurierbar als

SSR-Au-

Regel- und/oder

sgang

Alarmausgang.
Spannungsversorgung

Versor-

24 bis 230 VAC/VDC

gung

+/-15 % 50/60 Hz

8 UR3274 - Bedienungsanleitung

Toleranz (25 °C)
+/-0.2% ±1 Zier für
Thermoelementeingang,
Widerstandsthermome­ter und V / mA.
Vergleichsstelle
Genauigkeit 0.1 °C/°C.

Impedanz:
0 bis 10 V: Ri>110 KΩ
0 bis 20 mA: Ri<5 Ω
4 bis 20 mA: Ri<5 Ω
0 bis 40 mV: Ri>1 MΩ

Kontakte:
Q1: 8 A bis 250 V~
für Ohmsche Last
Q2: 5 A bis 250 V~
für Ohmsche Last

12 VDC/30 mA

Leistungs­aufnahme 4.6 VA

4.3 Software

Regelalgorithmus

ON-OFF mit Hysterese.

P, PI, PID, PD mit Proportionalzeit.
Proportionalband 0 bis 9999 °C oder °F
Integralzeit 0,0 bis 999,9 sec (0 ausgeschlossen)
Dierentialzeit 0,0 bis 999,9 sec (0 ausgeschlossen)

Manuelles oder automatisches Tu-

ning, kongurierbare Alarme, Schutz
Reglerfunktionen

Reglerausgang und Grenzwerte,

Aktivierung von Funktionen des

digitalen Eingangs, eingestellter

Zyklus mit Start / Stop.

Bedienungsanleitung - UR3274 9

5 Abmessu ngen und Einbauhinweise

EMPFOHLENE DICKE 2 ÷ 8 mm

DICHTUNG

SCHALTTAFEL

AUSSCHNITT

28.5 X 70.5 mm

PROGRAMMIER MODUL mit BATTERIE

U1

CN1

1 2 3

35 mm

77 mm

10 UR3274 - Bedienungsanleitung

1 6

CN1

1 6

53 mm

7

6 Elektrischer Anschluss

+

+

Dieser Regler ist mit hoher Störfestigkeit für
den Einbau in Industrieanlagen entwickelt
worden. Beachten Sie aber dennoch folgende

WARNUNG

Getrennte Verlegung der Signalkab el und Stromversorgung.

•

Sicherheitsvorschriften:

• Vermeiden vom Einbau in der Nähe von Leistungsschalter,
Schützen und Hochspannungsmotoren und sichern Sie eine
ausreichende Entfernung von Filtern, Drosseln, Magneten
oder anderen starken induktiv/kapazitiven Verbrauchern.

• Halten Sie den Regler von Geräten mit Hochspannung
sowie Frequenz-Umrichtern fern.

6.1 Anschlu ssschaltbilder

Es werden die Anschlussbelegungen der 2 unterschiedlichen
Regler nachfolgend dargestellt.

Universa

lreg

le

r,

2

SW, R

elais/SSR
Supply: 24
P

/N

:

wp-dir

24... 230V

AC/DC

1

1

Spei cher

1

b

UR3274U

ekt.de

Resis tiv

2 3 4

2

is 230

8A 2 30V

1/2HP

Q1

V

AC/DC; 4,6

5

e

5

V

A

5A 2 30V

Resis tiv e

1/8HP

Q2

6 7 8 9

SSR

-

2-Dra h t 4 /20m A

Ver sorg ung

PT/ NI10 0/1 K

+VD C

PTC/N T C

+

10 11 12

I

I

V/I

+

-

Tc

-

UR3274U5 UR3274U6

Universalregler

, 2 SW
Supply: 24 bis 230
P/N: UR3274U

wp-direkt.de

24... 230V

8A 2 30V

AC/DC

Resis tiv

1

2 3 4

Spei cher

1

, RS485

V

AC/DC; 4,6

6

5

V

A

RS485

+

-

-

6 7 8 9

+VD C

SSR

+

2-Dra h t 4 /20m A

I

Ver sorg .

PT/ NI10 0/1 K

PTC/N T C

-

10

11 1 2

V/I

-

Bedienungsanleitung - UR3274 11

+

Tc

Versorgung

1 2

AC/DC

24...230V

Schaltnetzteil mit erweitertem
Bereich.
24 VAC/VDC bis 230 VAC/VDC
±15 % 50/60 Hz – 5,5VA.

AN1 Analogeingang

Für Thermoelemente Typ K, S, R, J.

Schirm

11 12

Tc

Schirm

A

10 11

B

12

C

Schirm

10 11

12 UR3274 - Bedienungsanleitung

• Polarität beachten

• Für eine mögliche Verlängerung des
Anschlusskabels nur passende Kabel
und Anschlussklemmen verwenden

• Bei Verwendung eines geschirmten
Kabels nur eine Seite mit der Masse
verbinden

Für Temperaturfühler Pt100, Ni100

• Für einen 3-Draht Anschluss
verwenden Sie bitte eine Leitung mit
gleichem Querschnitt.

PT/NI100

• Für 2-Draht Anschluss überbrücken
Sie die Klemmen 10 und 12.

• Bei Verwendung eines geschirmten
Kabels nur eine Seite mit der Masse
verbinden.

RED

WHITE

RED

Für Temperaturfühler NTC, PTC, Pt500,

PTC/NTC

Pt1000 und Potentiometer

• Bei Verwendung eines geschirmten
Kabels nur eine Seite mit der Masse
verbinden

12

11

10

AN1 Analogeingang

C

9 10 11

Schirm

12

Für analoge Signale V/mA

+VDC V/I

• Polarität beachten

• Bei Verwendung eines geschirmten
Kabels nur eine Seite mit der Masse
verbinden.

Anschlussbeispiele für einen analogen V/mA Eingang

0...10V

1112

0/4...20mA

1112 9

B

A

DRUCK TRANSMITTER

C

0/4...20mA

1112

B

EXTERNE

VERSORGUNG

DRUCK TRANSMITTER

12 9

C

4...20mA

A

DRUCK TRANSMITTER

Für Signale 0/4 V bis 10 V
> Polarität beachten

Für Signale 0/4 mA bis 20 mA
mit 3-Draht Sensor
> Polarität beachten

A

C=Sensor-Ausgang

P:0...100mbar

Pmax :3bar

T:0..70°C

OUT: 4...20m

IN :9...33V DC

B=Sensor-Masse
A=Sensor-Versorgung

Für Signale 0/4 mA bis 20 mA
mit externer Sensorversorgung
> Polarität beachten
C=Sensor-Ausgang

P:0...100mbar

Pmax :3bar

T:0..70°C

IN :9...33V DC

OUT: 4...20mA

B=Sensor-Masse

Für Signale 0/4 mA bis 20mA
mit 2-Draht Sensor
> Polarität beachten
C=Sensor-Ausgang

P:0...100mbar

Pmax :3bar

T:0..70°C

OUT: 4...20mA

IN :9...33V DC

A=Spannungsversorgung

Bedienungsanleitung - UR3274 13

Serieller Eingang

6 7 11

Schirm

RS485/Modbus RTU-Kommunikation

RS485

> Für Netzerke mit mehr als 5

Geräten mit niedriger Spannung
versorgen.

Relais Q1 Ausgang

Schaltleistung:

• Q1: 8 A, 250 VAC (ohmsch),
10
cosφ=0.3, 10

7 6 5 4 3

Q2

Q1

SSR Ausgang

8 9

SSR

14 UR3274 - Bedienungsanleitung

• Q2: 5 A, 250 VAC, (ohmsch),
10
cosφ=0.3, 10

7

10

Schaltungen

6

10

5

10

4

10

SSR Impulsausgang 12 V / 30 mA

Keinen Terminierungswiderst.
verwenden

5

Schaltungen/30/3A, 250 VAC,

5

Schaltungen

5

Schaltungen/ 20/2 A, 250 VAC,

5

Elektrisc he Belastba rkeit

0 1 2 3 4 5 6 7 8

Schaltungen.

ohmsche
Last

Schaltstrom

Digitaler Eingang

10 11

Digitaler Eingang gemäß Parametrie-

DGT.. Die Benutzung als digitaler

rung
Eingang in dieser Version. Nicht bei
jedem Sensortyp möglich.

7 Anzeige und Tastenfunktionen

1

9

10

7.1 Anzeige

1

123.4

2

123.4

12

1

2 3

M T R

876

5

3

4

Anzeige des Istwertes in grünen Zi ern
(voreingestellt). Während der Parame­trierung wird der jeweilige Parameter
angezeigt.

Anzeige des Sollwertes in roten Zi ern
(voreingestellt). Während der Parame­trierung wird der jeweilige einzufügende
Wert/Funktionsparameter angezeigt

2

11

Bedienungsanleitung - UR3274 15

7.2 Statusanzeige (LED)

3

4
5

6

7

8

Für Stellventile ist die LED an, wenn sich das
Ventil önet und blinkt beim Schliessen.

2

EIN, wenn Alarm 1 ansteht.

3

EIN, wenn Alarm 2 ansteht.
EIN, wenn Funktion “Manuell” eingeschal-

M

tet ist.
EIN, wenn der Regler im “Autotuning”

T

Zyklus läuft.
EIN, wenn der Regler über Schnittstelle

R

kommuniziert.

EIN, wenn der Ausgang den Status 1 hat.

1

7.3 Tastenfunk tionen

• Einstellung (Erhöhung) des Sollwertes.

• Während der Parametrierung wird durch Drücken der
Taste der nächste Parameter aufgerufen. Bei gleich-

9

zeitigem Drücken der Taste
modiziert bzw. Werte eingestellt.

• Bei Betätigung nach Drücken der Taste
Alarm- Sollwert verändert werden.

• Einstellung (Verkleinern/reduzieren)des Sollwertes.

• Während der Parametrierung wird durch Drücken der
Taste der nächste Parameter aufgerufen. Bei gleich-

10

zeitigem Drücken der Taste
modiziert bzw. Werte eingestellt.

• Bei Betätigung nach Drücken der Taste
Alarm- Sollwert verändert werden.

• Anzeige des Alarm-Sollwertes und Starten der

11

Autotuning-Funktion.

SET

• Ändern der Parameter.

16 UR3274 - Bedienungsanleitung

werden die Parameter

SET

kann der

SET

werden die Parameter

SET

kann der

SET

• Anzeige der Programmzykluswerte (wenn in
Parameter 53 entsprechend eingestellt) und Starten der

12

C

Autotuning-Funktion.

FN

• Ändern der Parameter.

8 Regler-Funktionen

8.1 Modizierung von Sollwe rt und Alarmwert

Die Sollwerte können über die Tastatur wie folgt geändert
werden:

Betätigen Anzeige Funktionen

oder

SET

oder

Wert von der Zeile 2
verändern

Anzeige des Alarm­wertes in Zeile 1

Wert in der Zeile 2
verändern.

1

2

3

Erhöhen oder
verkleinern des
Sollwertes

Erhöhen oder
verkleinern des
Alarm-Sollwertes

8.2 Auto-Tuning

Das Tuningprogramm errechnet die optimalen Reglerpara­meter und kann manuell oder automatisch entsprechend des
ausgewählten Parameters 46

tun e gestartet werden.

8.3 Manuelles Tuning

Mit der manuellen Tuningfunktion kann der Benut zer mit
einer großen Flexibilität die P.I.D.-Parameter einstellen. Diese
Funktion kann durch 2 Möglichkeiten aktiviert werden.

Bedienungsanleitung - UR3274 17

• Bei laufendem Prozess über die Tasten:
Drücken der Taste

erscheint in Zeile 2

on. Die

erscheint

C

bis in Zeile 1 tu ne erscheint. Es

FN

off, dann drücken und in Zeile 2

LED leuchtet und der Ablauf beginnt.

T

• Bei laufendem Prozess über digit alen Eingang:
Auswählen/Eistellen

tun e im Parameter 50 dGt.i . Bei der

ersten Aktivierung des digitalen Eingangs (Anzeige im
Display) leuchtet die

LED auf, beim nächsten Schalten

T

des Eingangs, geht die LED wieder aus.

8.4 Automatisches Tuning

Das automatische Tuning ist aktivier t, wenn der Regler einge­schaltet oder wenn der Sollwert um mehr als 35 % verändert
wurde. Um ein Überschwingen zu vermeiden, werden die
Grenzen für die neuen P.I.D.-Parameter neu kalkuliert und wie
folgt festgelegt: Sollwert minus Abweichung (siehe Parame-

S.d.tu .). Zum Beenden des Tunings und beibehalten

ter 47
der P.I.D.-Werte: Drücken der Taste

on anzeigt. Drücken , und Zeile 2 zeigt off.

Zeile 2

LED erlischt und der Prozess/Ablauf ist abgeschlossen.

Die

T

C

FN

bis Zeile 1 tune und

8.5 Soft-St art

Zum Erreichen des Sollwertes berücksichtigt der Regler einen
prozentualen Verlauf in Werten (Grad/Stunden).
Einstellen der Erhöhung vom Wert im Parameter 51

Grad. mit

der gewünschten Einheit/Stunde; (nur bei ans chließendem
Neustart verwendet der Regler die Soft-Start-Funk tion sofort.

Automatik /Manuelles Tuning kann nicht gestartet werden,
wenn Soft-Start ist ak tiv.

18 UR3274 - Bedienungsanleitung

8.6 Autom./manuelle Einstellungen für den %-Ausgang

Diese Funktion erlaubt eine automatisch geregelte Aus­gangsleistung oder einen manuell eingestellten %-Wert.
Mit dem Parameter 49
Methoden gewählt werden.

en. ermöglicht die Aktivierung der

•
Schriftzug

p.--- in Zeile 1, während Zeile 2 au to anzeigt.

• Drücken der Taste

av.m a, können 2 unterschiedliche

C

FN

Taste mit dem

zur Anzeige von man.; es ist jetzt

möglich bei der Istwert-Anzeige den Ausgangsleistungs­prozentwert mit den Tasten

und zu ändern. Um in
den Automatikmodus zu kommen, wird die gleiche Tasten­folge benutzt, wählen Sie

au to in Zeile 2: die

LED geht

M

aus und die Funktion schaltet in den Automatikbetrieb.

en.st ermöglicht die gleiche Funktion, aber mit z wei

•
wesentlichen Varianten:

• Beim kurzzeitigen Spannungsausfall oder nach dem
Ausschalten werden die manuelle Funktion sowie der
vorherige prozentuale Ausgangswert beibehalten.

• Wenn der Sensor im Automatik betrieb einen Fehler
aufweist, wechselt der Regler in den manuellen Modus
wobei der prozentuale Ausgangswert beibehalten wird,
der durch den P.I.D.-Algorithmus direkt vor dem Fehler
ermittelt wurde.

8.7 Voreinste llung von Programmzyklen

Mit dieser Funktion können Voreinstellungen über
Parameter 4 8

op.m o. aktiviert werden.

pr. cy. im

Der Regler erreicht den Sollwert 1 nachdem im Parameter 51

Bedienungsanleitung - UR3274 19

eingestelltem Gradienten, danach wird mit dem maximalen
Wert der Sollwert 2 angesteuert. Nachdem der maximale
Punkt erreicht ist, erfolgt ein Halten dieses Sollwertes, ein­stellbar mit dem Zeitparameter 52

ma.t.i.

Nach Ablauf der eingestellten Zeit erreicht der Prozess die
Umgebungstemperatur gemäß dem im im Parameter 64

fa.Gr. eingestellten Gradienten, der Regelausgang wird

Sollwert 2

Stop an.

Halten

dGt.i.).

wenn der Regler aus ist

MEMO

und Zeile 2 zeigt

Kühlen

Zeit

:

----

deaktiviert und die Anzeige zeigt

Sollwert

Max. Leistung

Sollwert 1

Gradient

Dieser Zyklus star tet nach jeder Aktivierung des Reglers oder
über den digitalen Eingang, falls dieser für diese Funktion
aktiviert ist (siehe Parameter

8.8 Programmierge rät (optional)

Parameter und Schaltpunkte können mit Hilfe des Program ­miergerätes ausgelesen und in weitere Regler überspielt
werden.
Zwei unterschiedliche Möglichkeiten stehen zur Auswahl:

•

Wenn der Regler an Spannung angeschlossen ist

Installieren Sie das Speichermodul
Bei Aktivierung zeigt Zeile 1

Nur wenn korrekte Werte in der Speicherkarte gespei-

(

chert sind

20 UR3274 - Bedienungsanleitung

).

.

Nach dem Drücken der Taste zeigt Zeile 2 Loa d. Zur Be-
stätigung drücken Sie die Taste

C

. Der Regler speichert die

FN

neuen Daten in der Speicherkarte und star tet erneut.

• Ist der Regler nicht an die
Versorgung angeschlossen.

Die Speicherkarte besitzt

eine interne Batterie, welche
für ca. 1000 Übertragungen
ohne Spannung ausreicht.

Einstecken der Karte in den

Pins und dann den Program­miertaster drücken.

Beim Schreiben der Parameter leuchtet die LED rot. Nach-

dem die Daten geladen sind wechselt die LED von rot auf
grün. Es ist möglich diese Funktion zu wiederholen.

Update Speicherkarte

Zur Aktualisierung von Parametern wird nach der ersten
beschriebenen Vorgehensweise verfahren.
Einstellen im Display 2
in den Regler geladen

----, so werden die Parameter nicht

1

. Ändern Sie in der Konguration
zumindest einen Parameter.
Beenden Sie die Konguration. Die Änderungen sind automa­tisch gespeichert.

1

Wenn bei der Ak tivierung des Reglers im Display

keine Daten gespeichert, aber es können Daten aktualisiert werden.

MEMO

nicht erscheint, dann sind

Bedienungsanleitung - UR3274 21

8.9 Werkseinstellungen laden

Diese Verfahren ermöglicht die Wiederherstellung der
Werkseinstellung.

Betätigen Anzeige Funktion

0000

Eingabe Passwort:

SET

9999

Gerät aus- und
einschalten.

1

Sekunden

2

3

Bestätigen

C

FN

für 3

oder

zum

SET

Zeile 1 zeigt
erste Zier blinkend,
während Zeile 2

pass anzeigt

Wechseln der
blinkenden Zier
und zur nächsten
mit

Gerät lädt die
Werkseinstellung

8.10 Sensorabgl eich (LATCH ON)

Für Anwendungen mit linearen Potentiometern

pot.2 (150 KΩ) sowie mit analogen Eingängen (0 bis 10 V,

und

pot.1 (6 KΩ)

0 bis 40 mV, 0/4 mA bis 20 mA), muss der untere Messwert mit
dem Parameter 6
rameter 7
Der Parameter 8

Lo .L.i. und der obere Messwert mit dem Pa-

up.L.i. vom jeweiligem Sensor eingestellt werden.

La tc. muss als std. kongurier t werden.

Es ist auch möglich, der Anzeige einen xen 0-Punkt zu
geben, wenn sich der Messpunkt zwischen

Lo .L.i. und u p.L.i .

bendet. Der “vir tuelle 0-Punkt ” wird mit den Funk tions­Parametern
festgelegt. Mit dem eingestellten Wert in

u.Ost. und u.Oin . oder im Parameter 8 La tc.

u.Oin . kann der

virtuelle 0-Punkt nach jedem Neustar t des Reglers eingestellt
werden; mit dem eingestellten Wert in

u.Ost. wird der vir-

tuelle 0-Punkt beibehalten.

22 UR3274 - Bedienungsanleitung

Zum Verwenden der Sensorabgleich (LATCH ON) Funktion
kongurieren Sie den Parameter 8

2

La tc.

nach Ihrem Wunsch.

Für die Kalibrierung dieser Funktion benutzen Sie bitte die
folgende Tabelle:

Betätigen Anzeige Funktion

Ende der Parameter-

C

1

2

3

4

2

Der Tuning Prozess beginnt nach dem Verlassen der Kongu ration und wenn Sie die

Parameter geändert haben.

konguration. Zeile

FN

2 zeigt

Einstellen des
Minimalwertes

Anzeige zeigt

Einstellen des
Maximalwertes.

Anzeige zeigt

Speichert “virtuellen
0-Punkt ”.

Anzeige zeigt
NB: Bei Auswahl

SET

uOin muss die

Kalibrierung ab dem
Punkt 4 nach jedem
Neustart des Reglers
wiederholt werden.

La tc. an.

Position des Sensors
auf den minimalen
Wert stellen

(entspricht Lo.L.i.)
Position des Sensors

auf den maximalen
Wert stellen

Lo w

(entspricht
Zum Beenden des

Standardprogramms

FN

Für den “virtuellen
0-Punkt ” wird die

HiGH

Position vom Sensor
auf den 0-Punkt
gesetzt.

ui rt.

Um die Einstellung
zu beenden/
unterbrechen
drücken Sie

Bedienungsanleitung - UR3274 23

C

drücken.

up.L.i.)

C

.

FN
