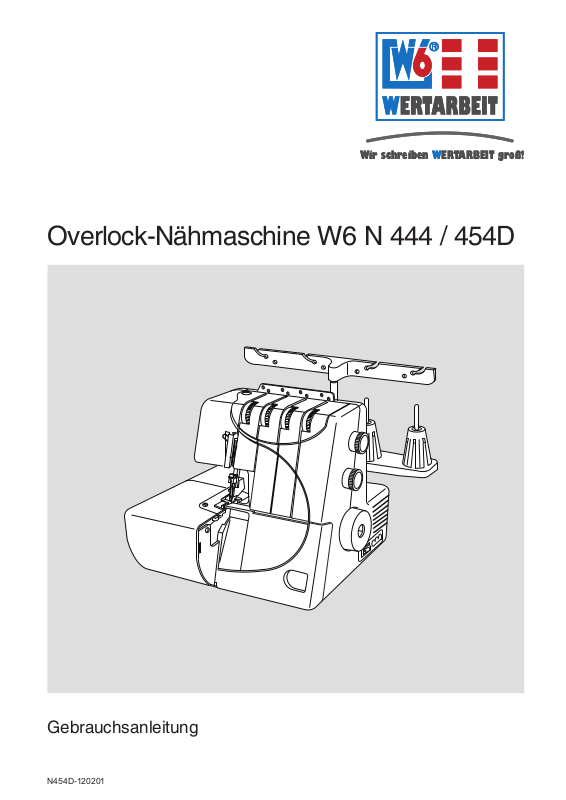

Overlock-Nähmaschine 444 / 454D
W6 N
Gebrauchsanleitung
N454D-120201
Sehr geehrte Kundin, sehr geehrter Kunde
Vielen Dank für Ihren Einkauf. Überzeugen Sie sich selbst: auf unsere Produkte ist Verlass. Damit Ihnen die Bedienung leicht fällt, haben wir eine ausführliche Anleitung beigelegt. Sie soll Ihnen helfen, schnell mit Ihrem neuen Gerät ver­traut zu werden. Bitte lesen Sie die Anleitung vor der Inbetriebnahme aufmerksam durch und beachten Sie auch die angeführten Sicherheitshinweise.
Wir wünschen Ihnen viel Freude an Ihrem neuen Gerät.
Ihre
W6 WERTARBEIT
,
www.w6-wertarbeit.de
2
www.w6-wertarbeit.de
Inhaltsverzeichnis
Sicherheitshinweise............................................................................................................................... 5
Wichtige Hinweise ..................................................................................................................................5
Bestandteile der Maschine .................................................................................................................... 6
Zubehör ...................................................................................................................................................9
Aufstellen der Maschine ......................................................................................................................10
Anschließen an das Stromnetz.............................................................................................................. 10
Regeln der Nähgeschwindigkeit ............................................................................................................ 10
Nähfuß heben, senken und auswechseln.......................................................................................... 11
Einstellen des Nähfußdruckes ............................................................................................................ 11
Auswechseln der Nadeln ..................................................................................................................... 12
So werden die Nadeln richtig eingesetzt ...............................................................................................12
Überprüfen der Nadel ............................................................................................................................12
Nadel - und Garntabelle ....................................................................................................................... 13
Einstellen der Stichlänge .................................................................................................................... 14
Einstellen des Differentialtransportes (nur Modell 454D) ................................................................14
Wie funktioniert der Differentialtransport (nur Modell 454D)...........................................................15
Anwendung des Differentialtransportes (nur Modell 454D) ............................................................. 15

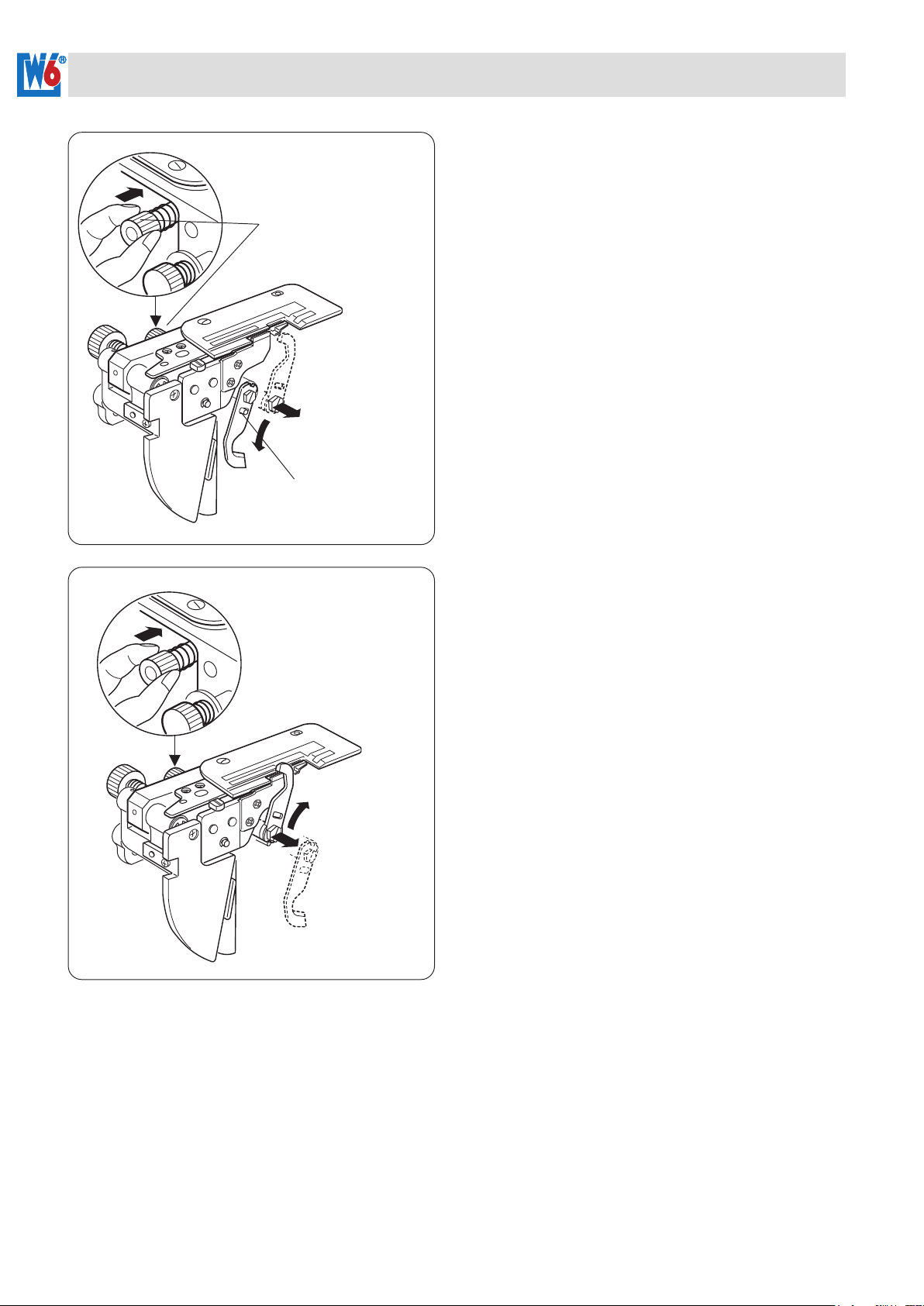

Beschneideeinrichtung ab- oder zuschalten ....................................................................................16
Obermesser abschalten ........................................................................................................................16
Obermesser aktivieren...........................................................................................................................16
Einstellen der Schnittbreite................................................................................................................. 17
Nahtleitlinien .........................................................................................................................................17
Einstellen des Rollsaumschiebers .....................................................................................................18
Einstellungen zum Rollsaum zu nähen .................................................................................................18

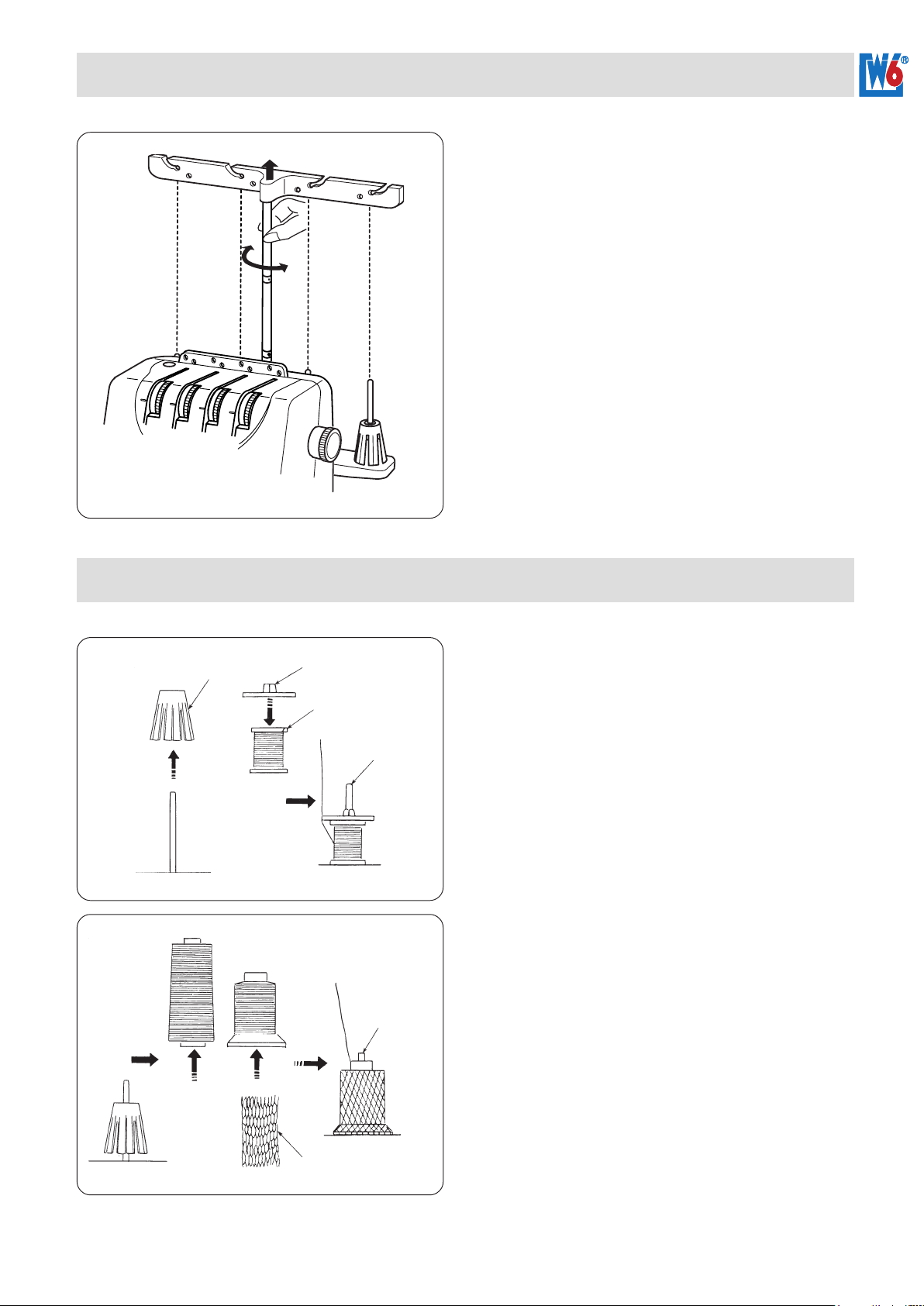

Die Teleskopfadenführung ..................................................................................................................19
Aufsetzen der Garnrollen .................................................................................................................... 19
Faden einfädeln....................................................................................................................................20

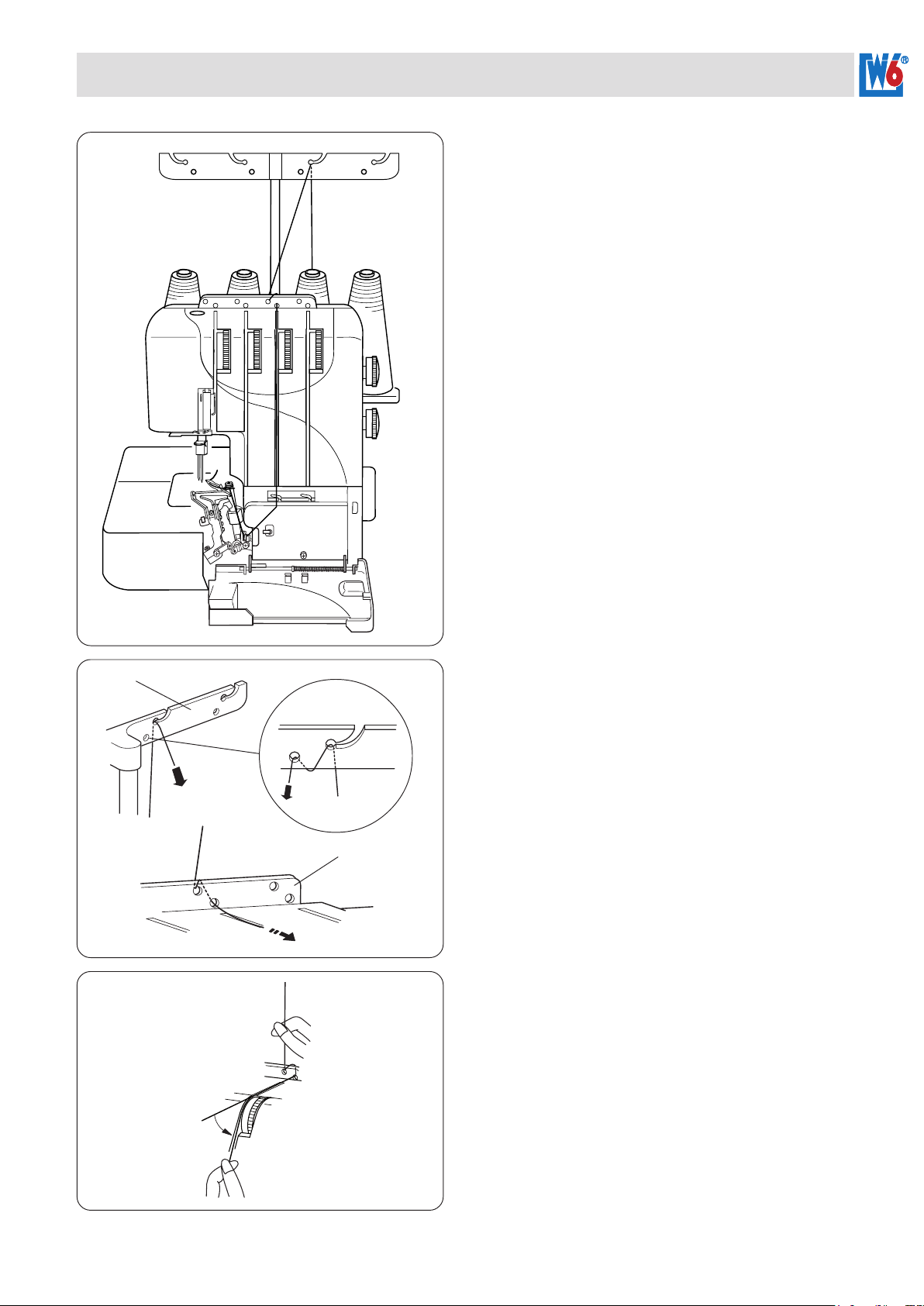

Die Maschine einfädeln .........................................................................................................................20
Einfädeln des Obergreifers .................................................................................................................21
Einfädeln des Untergreifers ................................................................................................................23
Einfädeln von Bauschgarn.................................................................................................................. 24
Einfädeln der rechten Nadel ...............................................................................................................25
Einfädeln der linken Nadel ..................................................................................................................26
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
3
Inhaltsverzeichnis
Probenähen .......................................................................................................................................... 27
Kontinuierliches Nähen .......................................................................................................................27
Beenden der Naht ................................................................................................................................27
Sichern der Fadenenden .....................................................................................................................28
Am Nahtanfang...................................................................................................................................... 28
Vernähen ............................................................................................................................................... 28
Am Nahtende .........................................................................................................................................28
Fadenspannungen einstellen ( 4-Faden-Naht ) .................................................................................29
Die 3-Faden-Naht.................................................................................................................................. 31

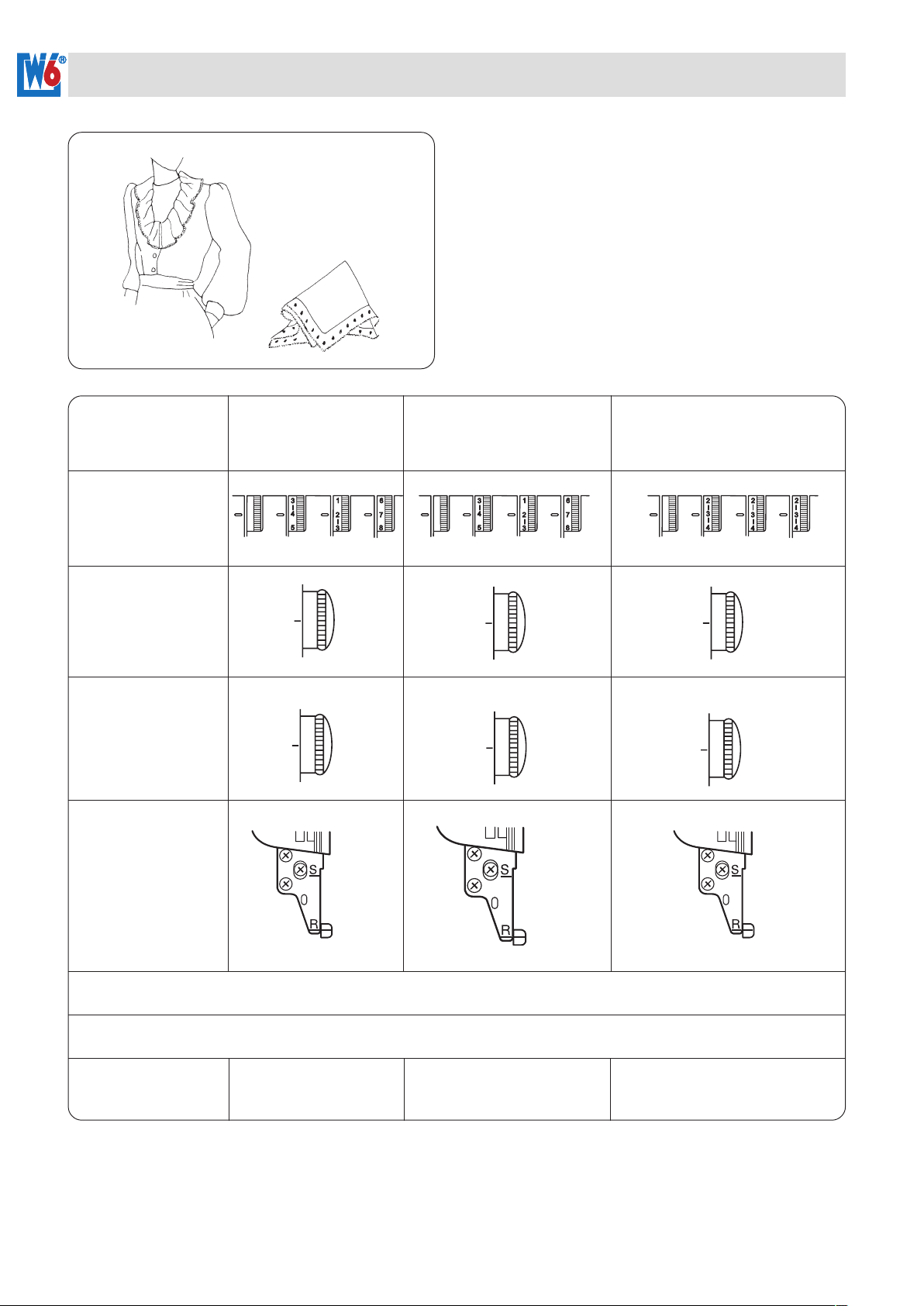

Rollsaum, Muschelsaum und schmaler Überwendlingstich ............................................................32
Einstellen der Fadenspannung...........................................................................................................33
Rollsaum, Muschelkante und schmaler Überwendlingstich .................................................................. 33

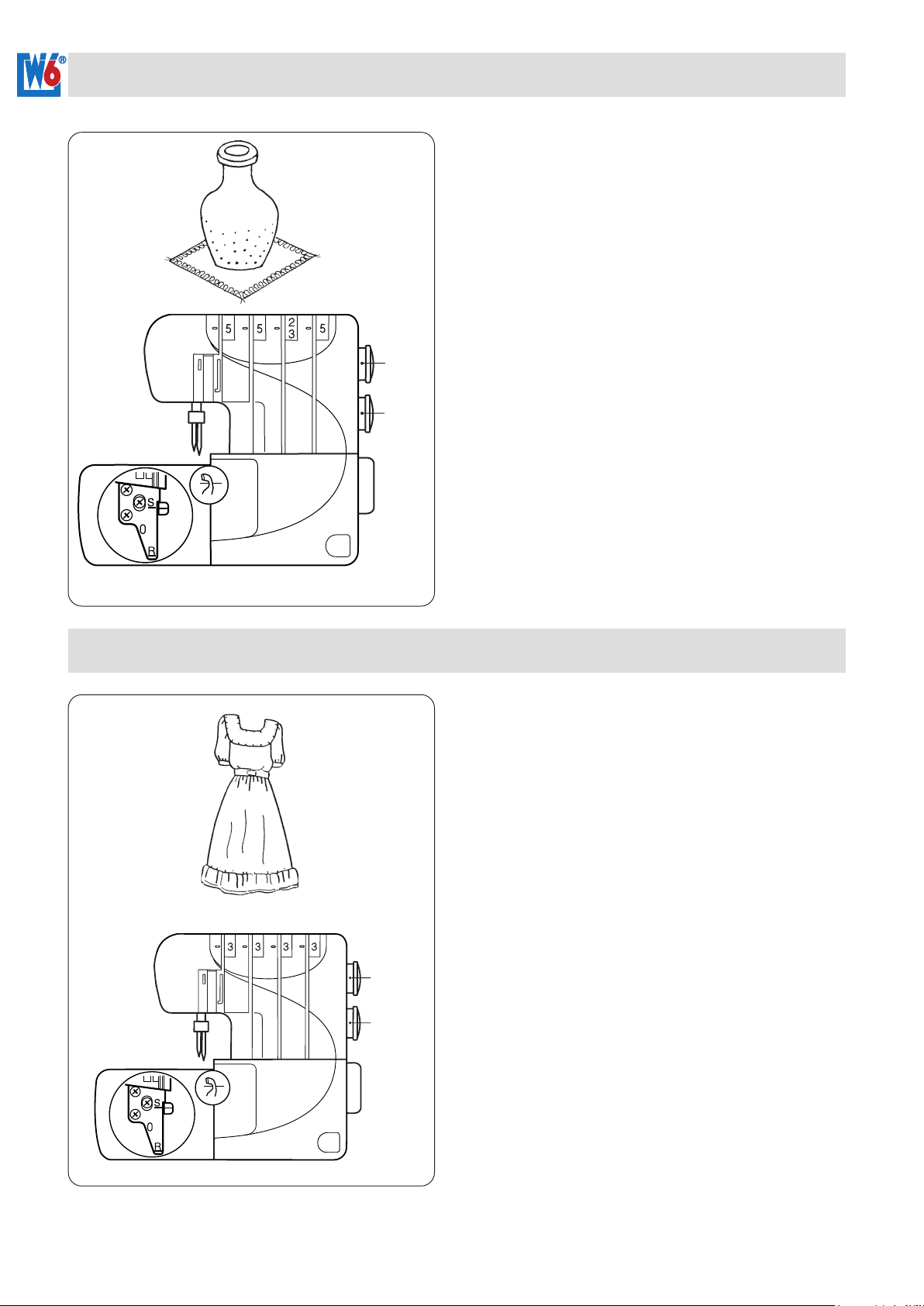

Dekoratives Versäubern ...................................................................................................................... 34
Kräuseln ................................................................................................................................................ 34
Biesen nähen ........................................................................................................................................35
Das Sonderzubehör - Set ....................................................................................................................36
Der Blindstichfuß ...................................................................................................................................36
Der Bandaufnähfuß ...............................................................................................................................37
Wartung.................................................................................................................................................38
Auswechseln der Glühlampe ................................................................................................................. 38
Ölen ....................................................................................................................................................... 39
Reinigen der Beschneideeinrichtung ....................................................................................................40
Reinigen des Transporteurs .................................................................................................................. 40
Obermesser wechseln ........................................................................................................................... 41

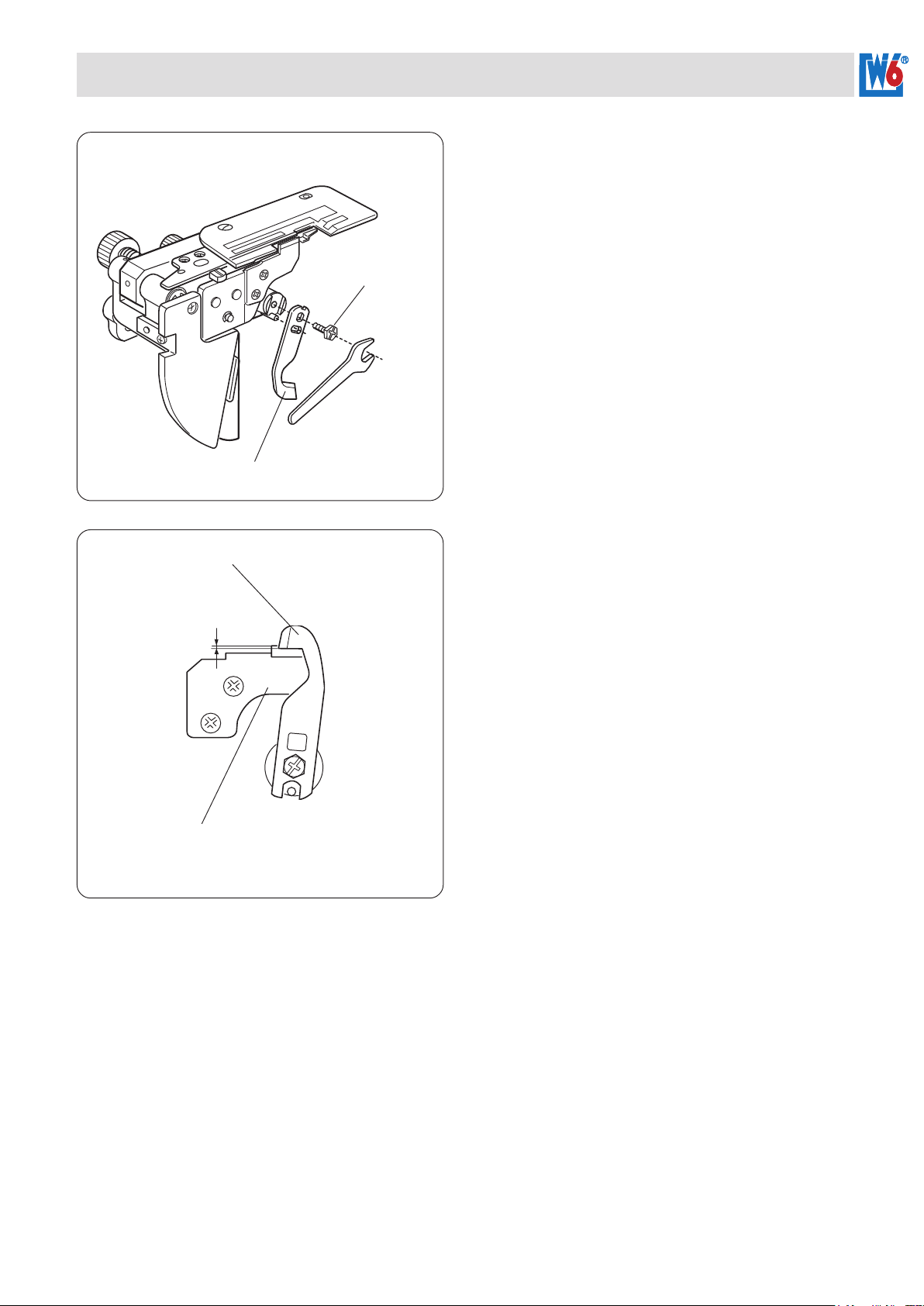

Obermesser einstellen ........................................................................................................................... 41
Nützliche Hinweise bei Störungen...................................................................................................... 42
Technische Daten ................................................................................................................................43
..............................................................................................................................44
Ersatzteile .............................................................................................................................................. 44
Reparaturhinweis ................................................................................................................................... 44
Inhaltsverzeichnis
Serviceinformation
Probenähen .......................................................................................................................................... 27
Kontinuierliches Nähen .......................................................................................................................27
Beenden der Naht ................................................................................................................................27
Sichern der Fadenenden .....................................................................................................................28
Am Nahtanfang...................................................................................................................................... 28
Vernähen ............................................................................................................................................... 28
Am Nahtende .........................................................................................................................................28
Fadenspannungen einstellen ( 4-Faden-Naht ) .................................................................................29
Die 3-Faden-Naht.................................................................................................................................. 31
Rollsaum, Muschelsaum und schmaler Überwendlingstich ............................................................32
Einstellen der Fadenspannung...........................................................................................................33
Rollsaum, Muschelkante und schmaler Überwendlingstich .................................................................. 33
Dekoratives Versäubern ...................................................................................................................... 34
Kräuseln ................................................................................................................................................ 34
Biesen nähen ........................................................................................................................................35
Das Sonderzubehör - Set ....................................................................................................................36
Der Blindstichfuß ...................................................................................................................................36
Der Bandaufnähfuß ...............................................................................................................................37
Wartung.................................................................................................................................................38
Auswechseln der Glühlampe ................................................................................................................. 38
Ölen ....................................................................................................................................................... 39
Reinigen der Beschneideeinrichtung ....................................................................................................40
Reinigen des Transporteurs .................................................................................................................. 40
Obermesser wechseln ........................................................................................................................... 41
Obermesser einstellen ........................................................................................................................... 41
Nützliche Hinweise bei Störungen...................................................................................................... 42
Technische Daten ................................................................................................................................43
..............................................................................................................................44
Ersatzteile .............................................................................................................................................. 44
Reparaturhinweis ................................................................................................................................... 44
Inhaltsverzeichnis
Serviceinformation
Probenähen .......................................................................................................................................... 27
Kontinuierliches Nähen .......................................................................................................................27
Beenden der Naht ................................................................................................................................27
Sichern der Fadenenden .....................................................................................................................28
Am Nahtanfang...................................................................................................................................... 28
Vernähen ............................................................................................................................................... 28
Am Nahtende .........................................................................................................................................28
Fadenspannungen einstellen ( 4-Faden-Naht ) .................................................................................29
Die 3-Faden-Naht.................................................................................................................................. 31
Rollsaum, Muschelsaum und schmaler Überwendlingstich ............................................................32
Einstellen der Fadenspannung...........................................................................................................33
Rollsaum, Muschelkante und schmaler Überwendlingstich .................................................................. 33
Dekoratives Versäubern ...................................................................................................................... 34
Kräuseln ................................................................................................................................................ 34
Biesen nähen ........................................................................................................................................35
Das Sonderzubehör - Set ....................................................................................................................36
Der Blindstichfuß ...................................................................................................................................36
Der Bandaufnähfuß ...............................................................................................................................37
Wartung.................................................................................................................................................38
Auswechseln der Glühlampe ................................................................................................................. 38
Ölen ....................................................................................................................................................... 39
Reinigen der Beschneideeinrichtung ....................................................................................................40
Reinigen des Transporteurs .................................................................................................................. 40
Obermesser wechseln ........................................................................................................................... 41
Obermesser einstellen ........................................................................................................................... 41
Nützliche Hinweise bei Störungen...................................................................................................... 42
Technische Daten ................................................................................................................................43
..............................................................................................................................44
Ersatzteile .............................................................................................................................................. 44
Reparaturhinweis ................................................................................................................................... 44
Indexverzeichnis .................................................................................................................................. 45
Inhaltsverzeichnis
Serviceinformation
Probenähen .......................................................................................................................................... 27
Kontinuierliches Nähen .......................................................................................................................27
Beenden der Naht ................................................................................................................................27
Sichern der Fadenenden .....................................................................................................................28
Am Nahtanfang...................................................................................................................................... 28
Vernähen ............................................................................................................................................... 28
Am Nahtende .........................................................................................................................................28
Fadenspannungen einstellen ( 4-Faden-Naht ) .................................................................................29
Die 3-Faden-Naht.................................................................................................................................. 31
Rollsaum, Muschelsaum und schmaler Überwendlingstich ............................................................32
Einstellen der Fadenspannung...........................................................................................................33
Rollsaum, Muschelkante und schmaler Überwendlingstich .................................................................. 33
Dekoratives Versäubern ...................................................................................................................... 34
Kräuseln ................................................................................................................................................ 34
Biesen nähen ........................................................................................................................................35
Das Sonderzubehör - Set ....................................................................................................................36
Der Blindstichfuß ...................................................................................................................................36
Der Bandaufnähfuß ...............................................................................................................................37
Wartung.................................................................................................................................................38
Auswechseln der Glühlampe ................................................................................................................. 38
Ölen ....................................................................................................................................................... 39
Reinigen der Beschneideeinrichtung ....................................................................................................40
Reinigen des Transporteurs .................................................................................................................. 40
Obermesser wechseln ........................................................................................................................... 41
Obermesser einstellen ........................................................................................................................... 41
Nützliche Hinweise bei Störungen...................................................................................................... 42
Technische Daten ................................................................................................................................43
Serviceinformation
Ersatzteile .............................................................................................................................................. 44
Indexverzeichnis .................................................................................................................................. 45
Indexverzeichnis .................................................................................................................................. 45
Reparaturhinweis ................................................................................................................................... 44
Indexverzeichnis .................................................................................................................................. 45
Garantie-Information............................................................................................................................48
4
..............................................................................................................................44
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Sicherheitshinweise
Bitte beachten Sie folgende Sicherheits­hinweise:
1. Lassen Sie besondere Vorsicht beim Nähen wegen der auf- und abgehenden Nadel wal­ten, beobachten Sie ständig die Nähstelle beim Nähen und berühren Sie während des Nähens keine Teile, die sich bewegen.
2. Halten Sie Kinder von der Nähmaschine fern.
3. Benutzen Sie nur Original-Zubehörteile.
4. Beim Verlassen der Maschine, bei Wartungs­arbeiten oder beim Entfernen von Abdeckun­gen, Auswechseln der Nadel, Spule oder Lam­pe muss die Nähmaschine durch Ziehen des Netzsteckers aus der Steckdose vom Netz ge­trennt werden. Legen Sie keine Gegenstände auf den Fußanlasser.
5. Benutzen Sie die Nähmaschine nicht, falls die Nähmaschine oder elektrische Bauteile beschädigt sind.
Lassen Sie Ihr Gerät beim Technischen Kundendienst instand setzen.
6. Die max. Leistung der Lampe ist 15 W .
Wichtige Hinweise
Für eine lange Lebensdauer beachten Sie bitte:
1. Benutzen und lagern Sie die Nähmaschine nicht an Orten, an denen sie direktem Son­nenlicht, Nässe oder hoher Luftfeuchtigkeit ausgesetzt ist. Achten Sie darauf, dass die Ma­schine nicht neben Heizkörpern oder anderen Wärmequellen steht.
2. Verwenden Sie zur Reinigung des Gehäuses nur trockene oder feuchte Tücher, niemals Rei­nigungsmittel wie Benzin oder Verdünner.
3. Setzen Sie die Maschine keinen starken Er­schütterungen aus.
4. Diese Nähmaschine ist aufgrund ihrer Bauwei­se nicht für den gewerblichen Gebrauch be­stimmt.
Die CE-Kennzeichnung bestätigt, dass dieses Gerät die wesentlichen Schutzanforderungen der relevanten, europäischen Richtlinien einhält.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
5
Bestandteile der Maschine
Fadenspannung für Untergreifer
Fadenspannung für Obergreifer
Teleskopstange
Fadenspannung für rechte Nadel
Fadenspannung für linke Nadel
Nähfuß
Stichplatte
Seitendeckel
Fadenführung
Garnrollenstift
Garnrollenhalter
Garnrollenträger
Stichlängeneinstellung
Einstellung des Differenti­altransports*
Steckergehäuse
Hauptschalter
Frontklappe
Handrad
* Nur Modell 454D mit Prod.-Nr. 502.054
Transportgriff
www.w6-wertarbeit.de
6
www.w6-wertarbeit.de
Bestandteile der Maschine
Obermesser
Rollsaumschieber
Untermesser
Obergreifer
Untergreifer
Nähfuß
Fadenab­schneider
Lüfterhebel
Drehknopf für Obermesser
Drehknopf für Schnittbreite
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
7
Bestandteile der Maschine
Handrad
Drehen Sie das Handrad immer auf sich zu (entgegen dem Uhrzeigersinn).
Seitendeckel
• Öffnen
Schwenken Sie den Seitendeckel nach links.
• Schließen
Drehen Sie den Seitendeckel nach rechts, mit leichtem Druck einrasten lassen.
Seitendeckel
• Zu Ihrer Sicherheit :
Schließen Sie immer Seitendeckel und Front­klappe, bevor Sie die Maschine benutzen.
Frontklappe
• Öffnen
Die Frontklappe so weit wie möglich nach rechts schieben und nach vorne schwenken.
• Schließen
Frontklappe
www.w6-wertarbeit.de
8
www.w6-wertarbeit.de
Frontklappe anheben, bis diese an der Ma­schine anliegt. Sie rastet in dieser Stellung selbsttätig nach links ein.
Zubehör
Benutzen Sie nur die mit der Nähmaschine ge­lieferten Original-Zubehörteile.
Folgendes Zubehör wird mit der Overlock-Näh­maschine ausgeliefert :
• Schraubendreher
• Schraubendreher (klein)
• Pinzette
• Nadelsortiment
• Abziehscheibe
• Garnrollennetz
• Pinsel
• Einfädler
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
9
Aufstellen der Maschine
Ein
Aus
Fußanlasser
Anschließen an das Stromnetz
1. Stellen Sie Ihre Maschine auf eine stabile, sau­bere, gerade Fläche.
2. Ihre Maschine wurde vom Hersteller geölt. Um eventuell überschüssiges Öl zu entfernen, ist zu empfehlen, den Arbeitsbereich und die Stichplatte abzuwischen.
3. Vor dem Anschließen an das Netz überprüfen Sie bitte, ob die auf dem Typschild angegebe­ne Netzspannung und Netzfrequenz mit der Stromversorgung übereinstimmt.
4. Hauptschalter ausschalten (OFF/ AUS) und den Gerätestecker in das Steckergehäuse an der rechten Maschinenseite stecken.
5. Netzstecker in die Steckdose stecken.
6. Hauptschalter einschalten.
Sicherheitshinweis :
Ihre Maschine arbeitet nur bei eingeschaltetem Hauptschalter.
Beim Verlassen der Maschine, bei Wartungsar­beiten oder beim Entfernen von Abdeckungen, Auswechseln der Nadel, mechanischen Teilen oder der Lampe, muss die Nähmaschine durch Ausschalten des Hauptschalters und durch Zie­hen des Netzsteckers aus der Steckdose vom Netz getrennt werden.
Regeln der Nähgeschwindigkeit
Mit dem Fußanlasser kann die Nähgeschwindig­keit stufenlos variiert werden. Je tiefer der Anlas­ser gedrückt wird, desto schneller läuft Ihre Ma­schine. Legen Sie keine Gegenstände auf den Fußan­lasser.
10
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Nähfuß heben, senken und auswechseln
Rückseite der Nähmaschine
A
Vorderseite der Nähmaschine
A
B
C
Nähfuß heben und senken
Der Nähfuß wird mit dem Lüfterhebel angeho­ben (A) oder abgesenkt (B).
Vor dem Nähbeginn muss der Lüfterhebel in die untere Stellung (B) gebracht werden.
Nähfuß entfernen
• Schalten Sie die Maschine am Hauptschalter
aus.
• Lüfterhebel in die obere Stellung (A) bringen.
• Zum Lösen des Nähfußes die Taste (C) an der
Rückseite des Nähfußhalters drücken.
C
Einstellen des Nähfußdruckes
Oberseite der Maschine
2 mm
Öffnung
Einstellschraube D
Nähfuß anbringen
• Nähfuß so unter den Nähfußhalter legen, dass
beim Herunterlassen des Lüfterhebels der Steg in die Führung des Nähfußhalters ein­rastet. Zum leichteren Einrasten kann die Taste (C) gedrückt werden.
• Lüfterhebel anheben und den sicheren Halt
des Nähfußes prüfen.
Ein Verstellen des Nähfußdruckes ist für norma­les Nähen nicht erforderlich. Beim Nähen von schwerem oder besonders dün­nem und dehnbaren Material kann die Einstel­lung verändert werden.
• für schweres Material Einstellschraube (D) im
Uhrzeigersinn drehen.
• für dünnes und dehnbares Material Ein-
stellschraube entgegen dem Uhrzeigersinn drehen.
In der Standarteinstellung ist die Oberkante der Einstellschraube ca. 2 mm unter der Maschinen­oberseite (siehe Abbildung).
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
11
Auswechseln der Nadeln
Nadelstange
Nadelhalterschrau­ben für rechte Nadel
Nadelhalterschrauben für linke Nadel
Nadelhalter
flache Seite
nach hinten
Auswechseln der Nadeln
Die Nadeln können einzeln gewechselt werden, da jede Nadel von einer Schraube gehalten wird. Das Wechseln ist für beide Nadeln identisch. Für die 3-Fadennaht muss eine Nadel aus dem Na­delhalter entnommen werden. Nach dem Heraus­nehmen der Nadel die Nadelhalteschraube wieder festziehen. Nadelsystem : 130/705 H
So werden die Nadeln richtig eingesetzt
• Nähmaschine am Hauptschalter ausschalten.
• Nadelstange (mittels Handrad) in die obere
Stellung bringen.
• Nähfuß (mittels Lüfterhebel) senken.
• Lösen der Nadelhalteschraube und entneh-
men der Nadeln.
• Neue Nadel - mit der flachen Seite nach
hinten- soweit wie möglich im Nadelhalter nach oben schieben.
• Nadelhalteschraube gut anziehen. Die linke
Nadel steht etwas höher als die rechte Nadel.
12
Nadel parallel zur Oberfläche
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Überprüfen der Nadel
Legen Sie die Nadel mit der flachen Seite nach unten auf eine gerade Fläche und prüfen Sie, ob die Nadel parallel zur Oberfläche verläuft. Kon­trollieren Sie auch die Nadelspitze auf Beschädi­gungen.
Nadel - und Garntabelle
Verwenden Sie nur Nadeln des Systems 130/705 H. Für das Verarbeiten von elastischen Stoffen und Wirkware wird die Verwendung einer Stretch-Nadel 130/705 H-S empfohlen, für das Verarbeiten von schweren Stoffen die Jeans-Nadel 130/705 H-J.
Nadel und Garn sind dem Stoff, der verarbeitet werden soll, entsprechend auszuwählen. Einwandfreie, spitze und gerade Nadeln sind in Verbindung mit gut abgestimmtem Nähgarn Grundlage für gutes Nähen. Die nachstehende Tabelle soll Ihnen eine Hilfe sein :
Bitte beachten Sie, dass gegenüber den Nadeln jeder der beiden Greifer fast die doppelte Menge Faden benötigt. Denken sie daran, wenn Sie Garn - besonders in Spezialfarben - einkaufen.
Stoffarten Garn Nadel Stichlänge Differentialtransport*
Stärke Art
leicht Organdy, Batist 70-100 Baumwollgarn 70 - 80 2,0 - 3,0 0,5 - 1,0
120/3 Synthetikgarn
mittel Leinen/Flanell 60-70 Baumwollgarn 80 - 90 2,5 - 3,5 1,0
Baumwolle 100/3-120/3 Synthetikgarn Gabardin
schwer Tweed, Jeans, 50-60 Baumwollgarn 90, 90-J 3,0 - 4,0 1,0
Arbeitskleidung 100/3 Synthetikgarn
dünn, Goergette, Satin 120/3 Synthetikgarn 75, 75-S 2,0 - 3,0 1,0 - 2,25 synthe- Crepe de Chine tisch
Strick Trikot, Jersey 60-70 Baumwollgarn 75, 75-S 2,0 - 3,5 1,0 - 2,25
120/3 Synthetikgarn
Für die Greiferfäden kann auch Bauschgarn (texturiertes Garn) verwendet werden. Bauschgarn ergibt eine wenig auftragende Naht mit gut deckender, weicher Oberfläche und eignet sich daher vor allem zum Rollsaumnähen und für dekorative Nähte.
* Nur Modell 454D mit Prod.-Nr. 502.054
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
13
Einstellen der Stichlänge
Stichlängeneinstellrad
Einstellen der Stichlänge
Zum Einstellen der Stichlänge drehen Sie das Stichlängeneinstellrad in die gewünschte Rich­tung.
• Je höher die Zahl, desto länger ist der Stich.
• Die Stichlänge kann eingestellt werden von
1 bis 4 mm.
• Die „R“ Position ist die Einstellung für den Roll-
saum.
Einstellen des Differentialtransportes (nur Modell 454D)
Einstellrad für den Differentialtransport
Zum Einstellen des Differentialtransportes* das Einstellrad in die gewünschte Richtung drehen. Sie können das Stichlängenverhältnis zwischen Haupt- und Fronttransporteur am Einstellrad ab­lesen. Der Differentialtransport kann während
des Nähen verstellt werden.
Die Standarteinstellung des Differentialtransport ist 1,0.
* Nur Modell 454D mit Prod.-Nr. 502.054
14
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Wie funktioniert der Differentialtransport (nur Modell 454D)
Durch 2 unabhängige Transporteure, dem Haupt­und dem Fronttransporteur, kann der Stofftrans­port auf jedes Material abgestimmt werden.
1. positiver Differentialtransport ( 1,0 - 2,25 )
Der Fronttransporteur schiebt mehr Material unter den Nähfuß, als der Haupttransporteur
positiver Differentialtransport
negativer Differentialtransport
hinten hinausschiebt. Dadurch wird eine Deh­nung durch den Nähfußdruck verhindert und ein Wellen der Stoffkante vermieden.
2. negativer Differentialtransport ( 0,5 - 1,0 )
Der Haupttransporteur schiebt mehr Material hinten hinaus, als der Fronttransporteur zu­führt. Dadurch wird das Nähgut gestreckt und ein Zusammenziehen der Naht verhindert.
Anwendung des Differentialtransportes (nur Modell 454D)
Das ideale Nahtbild ist eine glatte, wellen- und
gedehnte,
gewellte Naht
ideal Naht
Zusammengezogene
Naht
kräuselfreie Naht.
Ein Wellen des Stoffes kann bei Strickstoffen und elastischem Material auftreten. Verstellen Sie den Differentialtransport in Richtung 2,25 , bis Sie eine glatte Naht erhalten.
Bei Webstoffen oder sehr dünnen Stoffen kann sich die Naht zusammenziehen. Verstellen Sie den Differentialtransport in Richtung 0,5 , bis der Materialverzug nicht mehr auftritt.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
15
Beschneideeinrichtung ab- oder zuschalten
Obermesser abschalten
• Schalten Sie die Maschine am Hauptschalter
aus.
Drehknopf für das Obermesser
Haltestift
• Öffnen Sie Seitendeckel und Frontklappe.
• Drücken Sie den Drehknopf für das Ober-
messer und drehen Sie den eingedrückten Knopf nach rechts (im Uhrzeigersinn). Das Obermesser wird in die untere Position über­führt und muss im Haltestift einrasten.
• Schließen Sie Seitendeckel und Frontklappe.
Obermesser aktivieren
• Schalten Sie die Maschine am Hauptschalter
aus.
• Öffnen Sie Seitendeckel und Frontklappe.
• Drücken Sie den Drehknopf für das Ober-
messer und drehen Sie den eingerückten Drehknopf nach links (entgegen Uhrzeiger­sinn).
• Schließen Sie Seitendeckel und Frontklappe.
Hinweis:
Im Kapitel „Wartung” wird die Einstellung des
Obermessers beschrieben.
16
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Einstellen der Schnittbreite
Drehknopf für Obermesser
Schnittbreiten­Einstellrad
Obermesser abgeschaltet
Einstellen der Schnittbreite
Die Schnittbreite kann dem zu vernähenden Ma­terial und der Stichart angepasst werden.
1. Maschine am Hauptschalter ausschalten.
2. Öffnen des Seitendeckels und der Front­klappe.
3. Schalten Sie das Obermesser ab (siehe Kapi-
tel „Obermesser abschalten”).
4. Drehen des Schnittbreiten-Einstellrad auf die gewünschte Breite. Die Naht soll leicht an der Stoffkante anliegen.
(A) Idealbild der Schnittbreite
Die Schlaufen liegen leicht an der Stoffkante an.
(B) Die Schnittbreite ist zu schmal.
Die Schlaufen stehen zu weit über die Stoff­kante hinaus. Durch Drehen des Schnittbreiten-Einstellrad im Uhrzeigersinn, bewegt sich das Untermesser nach rechts.
A
Nahtleitlinien
(C) Die Schnittbreite ist zu groß.
Die Schlaufen liegen zu eng an der Stoffkante an. Das Schnittbreiten-Einstellrad entgegen dem Uhrzeigersinn drehen, das Untermesser be­wegt sich nach links.
5. Das Obermesser wieder aktivieren (obere Po­sition).
B
C
Frontklappe
6. Zum Abschluss müssen der Seitendeckel und Frontklappe wieder geschlossen werden.
Auf der Oberseite der Frontklappe finden Sie Nahtleitlinien. Sie dienen als Führungshilfe, um eine Stoffkante in gleichmäßigem Abstand abzu­schneiden.
Markierung
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Die Markierung „L“ bezieht sich auf die linke Nadel, „R“ auf die rechte Nadel.
• Der Abstand der Markierungen zur rechten Na-
del beträgt 10, 16 und 23 mm.
17
Einstellen des Rollsaumschiebers
Zum Rollsaumnähen muss die Breite des Abket­telfingers der Stichplatte verringert werden. Dazu stellen Sie den Rollsaumschieber auf die Positi-
on „R“. Die Standarteinstellung ist „S“.
Abkettel­finger
Abkettelfinger
Rollsaum­schieber
Rollsaum­schieber
Einstellungen zum Rollsaum zu nähen
• Schalten Sie die Maschine am Hauptschalter
aus.
• Öffnen Sie Seitendeckel und Frontklappe.
• Schalten Sie das Obermesser ab (untere Po-
sition).
• Nun lässt sich der Schnittbreitendrehknopf ein-
drücken und schnappt zurück, wenn losgelas­sen wird. Drücken Sie den Schnittbreitendreh­knopf so weit möglich nach rechts, und halten Sie den Knopf gedrückt.
• Nun lässt sich der Rollsaumschieber zwischen
den Markierungen S (Standard) oder R (Roll­saum) bewegen.
• Lassen Sie den Schnittbreitendrehknopf lang-
sam zurückschnappen.
• Aktivieren Sie das Obermesser (obere
Position).
• Schließen Sie Seitendeckel und Frontklappe.
Standarteinstellung (S)
18
Rollsaum nähen (R)
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Die Teleskopfadenführung
• Die Teleskopstange ganz nach oben auszie-
hen.
• Durch Drehen der Fadenführung rasten die
Stopper in der Teleskopstange ein, wobei die Fadenführung über den Garnrollenstiften ein­rastet.
Aufsetzen der Garnrollen
Abziehscheibe
Garnrollenhalter
Kerbe
Garnrollenstift
Faden
Garnrollen­stift
Für die Verwendung von kleinen Garnrollen zie­hen Sie den Garnrollenhalter vom Garnrollenstift ab. Stecken Sie die Garnrolle mit der Kerbe (dem Fadenklemmer) nach oben auf und setzen Sie die Abziehscheibe darauf.
Den Faden nach oben freilegen und das Netz von unten über die Garnrolle ziehen. Das Netz muss den unteren Garnrollenrand abdecken.
Polyester- oder Bauschgarn kann während des Nähens ungleichmäßig abrollen, der Faden kann sich verfangen.
Garnrollennetz
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
19
Faden einfädeln
rechter Nadelfaden
linker Nadelfaden
Faden für Obergreifer
Faden für Untergreifer
Frontklappe geöffnet
124 3
Die Maschine einfädeln
Vor dem Einfädeln, die Overlock-Nähmaschine am Hauptschalter aus (OFF) schalten. Ab Werk wird die Nähmaschine mit eingefädel­tem Faden ausgeliefert. Um das gewünschte Garn einzuziehen, das Garnende der neuen Garnrolle an das eingefädelt Garn knoten. Den Lüfterhebel heben und die Fäden durchziehen. Dies erspart Zeit beim Einfädeln. Da die Knoten für die Nadelöhre zu dick sind, müssen die Knoten vor dem Öhr abgeschnitten und neu eingefädelt werden.
Sollte es erforderlich sein, die Maschine neu ein­zufädeln, gehen Sie in der Reihenfolge - oberer Greifer - unterer Greifer - rechte Nadel - linke Nadel vor. Zum Einfädeln immer den Lüfterhebel anheben. Falsches Einfädeln verursacht Fehlstiche, Faden­reißen oder andere Nähprobleme.
20
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Einfädeln des Obergreifers
Einfädeln des Obergreifers
Der Einfädelweg des Obergreifers ist rot gekenn­zeichnet. Eine Skizze der Einfädelwege befinden sich im Inneren der aufgeklappten Frontklappe.
• Die Nähmaschine am Hauptschalters aus
(OFF) schallten.
• Den Lüfterhebel anheben.
• Die Garnrolle auf den Garnrollenträger stel-
len.
• Das Handrad drehen, bis sich die abwärts
bewegende Greiferspitze in Höhe der Stich­platte steht. Den Faden durch die Öse der Fadenführung nach vorne ziehen.
Fadenführung
• Den Faden wie abgebildet, um die Faden-
führung führen.
Fadenführung
• Den Faden mit einer Hand festhalten, und mit
der anderen Hand durch die Spannungs­scheiben ziehen.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
21
Einfädeln des Obergreifers
1
Faden
Den Faden von rechts nach links in die Faden­führung einführen (1).
3
Faden
2
3
Der Faden muss durch die rot gekennzeichnete Öse des Greiferfadenhebel (2) gezogen, und dann in die Fadenführung (3) eingefädelt wer­den.
Das Fadenende mit der Pinzette durch das Grei­feröhr stecken und ca. 10 cm durchziehen.
22
Faden
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Einfädeln des Untergreifers
Der Einfädelweg des Untergreifers ist grün ge­kennzeichnet. Eine Skizze der Einfädelwege be­findet sich im Inneren der aufgeklappten Front­klappe.
• Die Nähmaschine am Hauptschalters aus
(OFF) schallten.
• Den Lüfterhebel anheben.
• Die Garnrolle auf den Garnrollenträger stel-
len.
• Am Handrad drehen, bis die Greiferspitze in
der äußersten rechten Position steht.
• Den Faden durch die Öse der Fadenführung
nach vorne ziehen.
Fadenführung
• Den Faden wie abgebildet durch die Faden-
führung einfädeln.
Fadenführung
• Den Faden mit einer Hand festhalten, und mit
der anderen Hand durch die Spannungs­scheiben ziehen.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
23
Einfädeln des Untergreifers
6
5
7
4
1
2
3
• Den Faden in die Fadenführung (1) und in die
Fadenführung (2) einführen.
• Faden durch den Greiferfadenhebel (3) ziehen.
• Den Faden durch die untere Untergreifer-
Fadenführung ziehen (4).
• Wenn das Obermesser in der oberen Position
steht, lässt sich der Faden mit der Pinzette durch die obere Fadenführung des Unter­greifers führen (5).
• Am Handrad drehen, bis ein Teil des Unter-
greifers auf der linken Seite der Stichplatte frei­gegeben wird. Nun lässt sich der Faden an Position (6) des Untergreifers einfädeln.
6
7
Einfädeln von Bauschgarn
Faden
• Weiter am Handrad drehen, der Untergreifer
verschiebt sich unter der Stichplatte nach rechts. Darauf achten, dass keine Fäden sich um den Untergreifer wickeln.
• Das Fadenende mit der Pinzette durch das
Greiferöhr (7) des Untergreifers stecken, und ca. 10 cm Faden durchziehen.
Eine Fadenschlinge aus normalem Garn durch das Greiferöhr ziehen, das Bauschgarn durch die Schlinge stecken und beide durch das Nadelöhr des Greifers ziehen. Auch der Obergreifer kann so eingefädelt werden.
24
Bauschgarn
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Einfädeln der rechten Nadel
Der Einfädelweg der rechten Nadel ist blau ge­kennzeichnet. Eine Skizze der Einfädelwege be­findet sich im Inneren der aufgeklappten Front­klappe.
• Die Nähmaschine am Hauptschalters aus
(OFF) schallten.
• Den Nähfuß mit dem Lüfterhebel anheben.
• Die Garnrolle auf den Garnrollenträger stel-
len.
• Am Handrad drehen, bis die Nadelstange in
der oberen Position steht.
• Den Faden durch die Öse der Fadenführung
nach vorne ziehen.
Fadenführung
3
Fadenhebelabdeckung
2
• Den Faden wie abgebildet durch die Faden-
führung einfädeln.
1
• Den Faden mit einer Hand festhalten, und mit
der anderen Hand durch die Spannungs­scheiben ziehen.
Ziehen Sie den Faden in die Frontfadenführung (1), führen Sie ihn von unten in die Frontfaden­führung (2), legen Sie ihn hinter die Fadenhebel­abdeckung und um die Frontfadenführung (3). Legen Sie den Faden in den rechten Schlitz der Fadenführung ein. Ziehen Sie den Faden in die Fadenöse an der Nadelstange und fädeln Sie die Nadel von vorne nach hinten ein. Ziehen Sie ca. 10 cm Faden heraus.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
25
Einfädeln der linken Nadel
Der Einfädelweg der linken Nadel ist gelb gekenn­zeichnet. Eine Skizze der Einfädelwege befindet sich im Inneren der aufgeklappten Frontklappe.
• Die Nähmaschine am Hauptschalters aus
(OFF) schallten.
• Den Nähfuß mit dem Lüfterhebel anheben.
• Die Garnrolle auf den Garnrollenträger stellen.
• Am Handrad drehen, bis die Nadelstange in
der oberen Position steht.
• Den Faden durch die Öse der Fadenführung
nach vorne ziehen.
Fadenführung
• Den Faden wie abgebildet durch die Faden-
führung einfädeln.
3
2
• Den Faden mit einer Hand festhalten, und mit
der anderen Hand durch die Spannungs­scheiben ziehen.
Führen Sie in von unten in die Frontfadenfüh­rung (2), legen Sie ihn hinter die Fadenhebelab­deckung und um die Frontfadenführung (3). Legen Sie den Faden in den linken Schlitz der Fadenführung ein. Ziehen Sie den Faden in die Fadenöse an der Nadelstange und fädeln Sie die Nadel von vorne nach hinten ein. Ziehen Sie ca. 10 cm Faden heraus.
26
Fadenhebelabdeckung
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Probenähen
Kontinuierliches Nähen
Nachdem alle Fäden eingefädelt wurden, alle Fadenenden unter dem Nähfuß nach hinten zie­hen. Zur Überprüfung des korrekten Stichbildes ein Reststück des Stoffes verwenden.
• Den Stoff unter den Nähfuß legen.
• Nähfuß absenken.
• Am Handrad drehen und beobachten ob sich
die Fäden verketten.
• LANGSAM mit nähen beginnen.
• Den Stoff nur leicht führen, der Stofftransport
erfolgt automatisch.
Sollen mehrere Stoffstücke mit der gleichen Naht versäubert werden, können Zeit und Garn gespart werden, in dem nur eine ca. 5 cm lange Faden­kette genäht wird und dann das nächste Stoff­stück angehängt wird.
Beenden der Naht
Bei normalen Stoffen muss der Nähfuß nicht an­gehoben werden. Bei dickeren Stoffen, Nähfuß anheben und das Material bis vor das Obermes­ser schieben. Den Nähfuß senken und weiter nähen.
Am Ende einer Naht, LANGSAM weiter nähen und leicht an der Fadenkette ziehen, bis diese etwa 12 cm lang ist.
Die Fadenkette am Fadenabschneider trennen, so dass 2 cm Fadenkette am Stoffende verblei­ben.
Fadenab­schneider
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
27

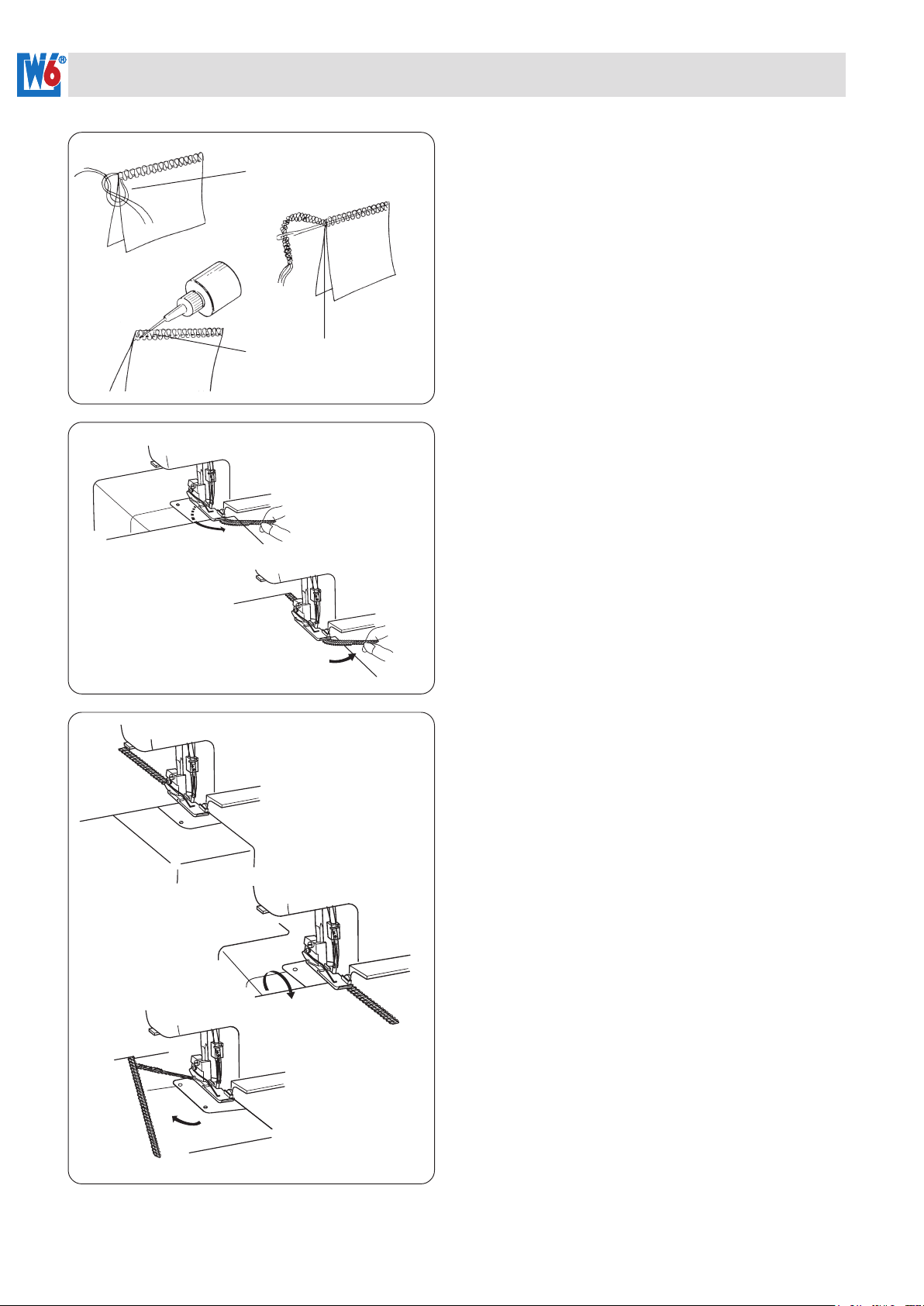

Sichern der Fadenenden
A
CB
Am Nahtanfang
Um die Fadenenden gegen Lösen zu sichern, eine der folgenden Methoden auswählen:
• Teilen der Fadenkette in einzelne Fäden und
verknoten (A).
• Die Fadenkette in eine langöhrige Nadel ein-
fädeln und die Fadenkette unter die Naht zie­hen (B).
• Die Fadenkette an der Stoffkante abschnei-
den und sichern der Fadenenden mit etwas Klebstoff (C).
Vernähen
• Eine ca. 5 cm lange Fadenkette nähen.
• Den Stoff unter den Nähfuß legen und nur
wenige Stiche nähen.
• Den Nähfuß heben, und die Fadenkette nach
vorne unter den Nähfuß legen. Den Nähfuß wieder senken.
• Langsam die Fadenkette in die Naht einnä-
hen, nach ca. 2,5 cm die Fadenkette nach rechts ziehen, so dass diese vom Obermesser abgeschnitten wird.
Am Nahtende
• Bis an die Stoffkante nähen.
• Am Handrad drehen, bis die Nadeln die obe-
re Position erreicht haben. Den Nähfuß he­ben.
• Den Stoff umdrehen, so dass die Unterseite
oben und die Naht rechts liegt.
• Den Nähfuß senken und ca. 2,5 cm entlang
der Naht zurück nähen. Darauf achten, dass die Beschneideeinrichtung keine Nahtfäden beschädigt.
28
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Fadenspannungen einstellen ( 4-Faden-Naht )
Um für den verwendeten Faden und den zu nä-
1
2
Markierung
3
4
schwächer
Korrekte Fadenspannung
Unterseite des Stoffes
stärker
Obergreiferfaden
henden Stoff ein korrektes Stichbild zu erzielen, ist manchmal eine Feineinstellung erforderlich. Nähen Sie eine Probenaht und überprüfen Sie das Stichbild. Das Einstellen der Fadenspannun­gen wird durch die Verwendung von Fäden in ver­schiedenen Farben erleichtert.
Die Normalspannung ist eingestellt, wenn der markierte Bereich 2-3-4 auf der Markierung steht.
Durch Drehen an den Scalascheiben der Fadens­pannungen kann die Fadenspannung eingestellt werden. Sie erhalten eine stärkere Fadenspan­nung, in dem Sie die Scala auf eine höhere Zahl stellen. Eine kleinere Zahl bedeutet auch weni­ger Fadenspannung. Lesen Sie bitte die Hinweise zum Einstellen der korrekten Fadenspannung auf den folgenden Seiten.
Untergreiferfaden
Oberseite des Stoffes
Linker Nadelfaden
Falsche Fadenspannung
Linker Nadelfaden bildet Schlingen
Unterseite des Stoffes
Linker Nadelfaden
Rechter Nadelfaden
Rechter Nadelfaden
Obergreifer­faden
Untergreifer­faden
Falsche Fadenspannung
Rechter Nadelfaden bildet Schlingen
Unterseite des Stoffes
Linker Nadelfaden
Rechter Nadelfaden
Obergreifer­faden
Untergreifer­faden
Oberseite des Stoffes
2
3
4
2
3
4
2
3
4
2
3
4
Stellen Sie die Fadenspannung für den linken Nadelfaden höher ein.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Oberseite des Stoffes
2
3
4
2
3
4
2
3
4
2
3
4
Stellen Sie die Fadenspannung für den rechten Nadelfaden höher ein.
29
Fadenspannungen einstellen ( 4-Faden-Naht )
Falsche Fadenspannung
Obergreiferfaden wird auf die Stoffunterseite gezogen
Unterseite des Stoffes
Obergreifer­faden
Untergreifer­faden
Oberseite des Stoffes
Linker Nadelfaden
Rechter Nadelfaden
2
3
4
2
3
4
2
3
4
2
3
4
Die Fadenspannung für den Obergreiferfaden höher und /oder Fadenspannung für den Un­tergreiferfaden geringer einstellen.
Falsche Fadenspannung
Untergreiferfaden wird auf die Oberseite gezogen
Unterseite des Stoffes
Untergreifer­faden
Obergreifer­faden
Oberseite des Stoffes
Linker Nadelfaden
2
3
4
2
3
4
Rechter Nadelfaden
2
3
4
2
3
4
Die Fadenspannung für den Obergreiferfaden geringer und /oder Fadenspannung für den Un­tergreiferfaden höher einstellen.
Der Stoff zieht sich zusammen
Unterseite des Stoffes
Untergreifer­faden
Oberseite des Stoffes
Linker Nadelfaden
Kräuseln
Obergreifer­faden
Rechter Nadelfaden
Zieht sich die Naht in Längsrichtung zusammen (Kräuseln), obwohl das Stichbild wie in der Abbil-
dung „korrekte Fadenspannung“ gezeigt aus-
sieht, prüfen Sie bitte, ob
• die Stichlänge dem Stoff angepasst ist
(gegebenenfalls verringern)
• der Differentialtransport* auf „1,0“ eingestellt
ist
Ist die Stichlänge und der Differentialtransport* korrekt eingestellt, verringern Sie die Fadenspan­nung des linken und rechten Nadelfadens.
* Nur Modell 454D mit Prod.-Nr. 502.054
30
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Die 3-Faden-Naht
Sie können mit dieser Maschine auch eine 3-Faden-Naht nähen. Dazu setzen Sie nur die linke Nadel (Stichbreite ca. 7 mm) oder nur die rechte Nadel (Stichbreite ca. 5 mm) ein, und stellen Fäden die entspre­chende Fadenspannung ein. Nach dem Herausnehmen einer Nadel die Nadelhalteschraube wieder fest­ziehen.
Korrekte Fadenspannung Falsche Fadenspannung
Unterseite des Stoffes
Nadelfaden
Untergreifer­faden
Oberseite des Stoffes
Obergreifer­faden
Nadelfaden bildet Schlingen
Obergreifer­faden
Unterseite des Stoffes
Untergreifer­faden
Oberseite des Stoffes
2
3
4
2
3
4
2
3
4
2
3
4
Stellen Sie die Fadenspannung für den Nadelfaden höher ein.
Falsche Fadenspannung
Der Obergreiferfaden wird auf die Unterseite gezogen
Unterseite des Stoffes
Obergreifer­faden
Untergreifer­faden
Oberseite des Stoffes
2
3
4
2
3
4
2
3
4
2
3
4
Die Fadenspannung für den Obergreiferfaden höher und/oder Fadenspannung für den Un­tergreiferfaden geringer einstellen.
Falsche Fadenspannung
Der Untergreiferfaden wird auf die Oberseite gezogen
Unterseite des Stoffes
Untergreifer­faden
Obergreiferfaden
Nadelfaden
2
3
4
2
3
4
2
3
4
2
3
4
Die Fadenspannung für den Obergreiferfaden geringer und/oder Fadenspannung für den Un­ter-Greiferfaden höher einstellen.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
31
Rollsaum, Muschelsaum und schmaler Überwendlingstich
Diese Säume sind ideal für leichte Stoffe wie Cre­pe de Cine, Georgette und Seide. Sie können Rollsaum und Muschelsaum auch als sichtbare Abschlusskante verwenden. Für schwere oder di­cke Stoffe sind diese Nähte nicht geeignet.
Einstellen der Rollsaum Muschelsaum schmaler Maschine Überwendlingstich
Normaleinstellung der Fadenspannung (3-Faden-Naht)
Stichlänge
Differentialtransport*
Rollsaumschieber:
1) Obermesser ab­klappen
2) Drehknopf für Schnittbreite drücken und halten.
3) Rollsaumschieber verschieben.



Nadel linke Nadel entfernen, rechte Nadel (130/705H) Stärke 80
Nadelfaden Synthetik (Polyesterfaden endlos) Stärke 100/3 oder 120/3
Greiferfaden Bauschgarn Synthetik 100/3 - 120/3 Synthetik
Synthetik 100/3-120/3 Nähseide 100 Bauschgarn
* Nur Modell 454D mit Prod.-Nr. 502.054
www.w6-wertarbeit.de
32
www.w6-wertarbeit.de
Einstellen der Fadenspannung
Rollsaum, Muschelkante und schmaler Überwendlingstich
Stoff
Stoff
Beim Rollsaum ziehen Sie am Beginn und am Ende der Naht die Fadenkette leicht nach hinten.
Korrekte Fadenspannung; Rollsaum
Untergreiferfaden
Unterseite des Stoffes
Obergreifer­faden
Nadelfaden
Einstellung der Fadenspannung; Nadelfaden ist lose
Muschelsaum schmaler Überwendlingstich
Untergreiferfaden
Unterseite des Stoffes
Oberseite des Stoffes
Obergreiferfaden ist zu lose
Nadelfaden
Beim Muschelsaum ziehen Sie während des Nähens den Stoff leicht nach hinten.
Untergreiferfaden
Obergreifer­faden
Unterseite des Stoffes
Oberseite des Stoffes
Nadelfaden
Untergreiferfaden wird zur Stoffkante gezogen
Obergreifer­faden
Untergreiferfaden
Unterseite des Stoffes
Obergreifer­faden
Oberseite des Stoffes
3
4
5
2
3
4
6
7
8
Stellen Sie die Nadelfadenspannung höher ein.
Untergreiferfaden
Unterseite des Stoffes
Obergreifer­faden
Oberseite des Stoffes
Nadelfaden
3
4
5
2
3
4
6
7
8
Spannung für den Obergreiferfaden erhöhen
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Untergreiferfaden
Unterseite des Stoffes
Obergreifer­faden
Oberseite des Stoffes
Nadelfaden
3
4
5
2
3
4
6
7
8
Spannung für den Untergreiferfaden erhöhen und/oder Obergreiferfaden verringern.
33
Dekoratives Versäubern
Die Stoffkanten versäubern als dekorative Sicht­kante bei mittleren bis starken Stoffen.
Ihrer Kreativität sind keine Grenzen gesetzt.
Sie können die 4-Faden-Naht und die 3-Faden­Naht benutzen. Für dekorative Effekte verwen­den Sie Bauschgarn oder Knopflochgarn Stärke 30/3 in Kontrastfarbe für den Obergreifer.
2,5 - 4
Kräuseln
1.0 *
* Nur Modell 454D mit Prod.-Nr. 502.054
Gekräuselte Nähte können zur Verzierung und zum Einarbeiten einer Mehrweite bei leichten Stoffen und Wirkwaren eingesetzt werden. Die Einstellungen sind abhängig von der Stärke und Dehnbarkeit des verwendeten Materials. Auch die Stichlänge beeinflusst die Wirkung. Durch Erhö­hen der Nadel-Fadenspannungen kann der Kräu­seleffekt verstärkt werden. Probieren Sie die bes­te Einstellung auf einem Stück des Stoffes, das Sie verarbeiten wollen.
34
3 - 4
1.0 - 2.2 *
www.w6-wertarbeit.de
www.w6-wertarbeit.de
* Nur Modell 454D mit Prod.-Nr. 502.054
Biesen nähen
Biesen
Für die Verzierung von Textilien.
Hinweise zur Fadenspannung befinden sich im
Kapitel „Rollsaum, Muschelsaum und schmaler Überwendlingstich”.
• Die Nähmaschine am Hauptschalters aus
(OFF) schallten.
• Die linke Nadel entfernen .
• Das Obermesser abschalten.
• Den Rollsaumschieber auf „R“ stellen (siehe
Kapitel „Einstellen des Rollsaumschiebers”).
• Über die gefaltet Stoffkante nähen, und dabei
den Stoff genau an der Führungslinie entlang führen.
linke Nadel entfernt
Rollsaumschieber „R“
• Die Stoffkante umbügeln.
• Das Obermesser wieder zuschalten.
Stoffart Faden / Synthetikgarn
*
leichte rechter 100/3 oder bis Nadelfaden 120/3 mittlere Stoffe Obergreifer- 100/3 oder
und Untergrei- 120/3 ferfaden
* Nur Modell 454D mit Prod.-Nr. 502.054
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
35
Das Sonderzubehör - Set
Unterseite des Stoffes
Nähkante
Saumkante
Das Sonderzubehör-Set mit der Produkt-Nr.
551.003 kann extra bestellt werden.
Der Blindstichfuß
Mit dem Blindstichfuß nähen Sie perfekte, fast unsichtbare Säume und ersparen sich damit viel Handarbeit. Der Stoff wird dabei gleichzeitig ab­geschnitten und versäubern. Tauschen Sie den Normalnähfuß gegen den Blindstichfuß aus. Nehmen Sie die linke Nadel heraus und nähen mit der 3-Faden-Naht. Stellen Sie eine Stichlänge von ca. 2,5 - 4 ein. Benutzen Sie farblich gut abgestimmtes Nähgarn. Legen Sie den Stoff wie in der Skizze gezeigt mit der linken Seite nach oben zusammen. Heften Sie den Stoff oder bügeln Sie die Saumkante an.
Einstellschraube
Kantenführung
Stellen Sie die Kantenführung so ein, dass die Nadel gerade noch in die Nähkante einsticht. Machen Sie eine Nähprobe auf einem Stück des Stoffes, den Sie verarbeiten wollen.
Ist die Einstellung korrekt, nähen Sie den Saum. Nähen Sie langsam, und führen Sie die Nähkan­te immer leicht gegen die Kantenführung. Die fer­tige Naht umschlagen und ausbügeln.
Nähen von rundgeschlossenen Teilen
Wollen Sie rundgeschlossene Teile wie einen Rocksaum oder ein Hosenbein mit dem Blindstich versäubern, lassen Sie eine Seitennaht noch etwa 10 - 15 cm offen. Nähen Sie den Saum hoch und schließen danach die Seitennaht.
36
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Einstellschraube
Bremsschuh
Auflage
Der Bandaufnähfuß
Tauschen Sie den Normalnähfuß gegen den Bandaufnähfuß aus. Verwenden Sie die 4-Faden­Naht. Stellen Sie eine Stichlänge von ca. 2,5 - 4 ein. Heben Sie den Bremsschuh etwas an, schie­ben Sie das Band zwischen den Bremsschuh und die Auflage und ziehen Sie das Band bis ans Ende des Nähfußes. Für Textilband die Einstellschraube soweit lösen, dass das Band ohne Widerstand hindurchgezo­gen werden kann. Für Gummiband die Einstell­schraube soweit andrehen, bis die gewünschte Dehnung erreicht wird. Das Gummiband sollte bei angehobenem Nähfuß mit mäßiger Kraft durch­gezogen werden können. Nähen Sie ein kurzes Stück auf dem Band, um zu sehen, ob es richtig genäht wird. Bei Gummi­band kann es erforderlich sein, die Fadenspan­nungen der Nadelfäden stärker einzustellen. Legen Sie das Nähgut unter den Nähfuß und nä­hen Sie das Band an. Stellen Sie die Fadens­pannungen nach, falls nötig. Führen Sie beim Nähen das Band immer am rech­ten Anschlag der Nähfuß - Auflage.
Anfang und Ende der Naht bei rund­geschlossenen Teilen
Beginnen Sie die Naht wie oben beschrieben. Schneiden Sie den nicht festgenähten Anfang des Bandes ab und Nähen Sie bis kurz vor das Nahtende. Schneiden Sie soviel Band ab, dass die Enden aneinander stoßen oder etwas über­lappen und Nähen Sie weiter. Befestigen Sie die Naht, in dem Sie die bereits fertige Naht noch etwa 5 cm übernähen.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
37
Wartung
Auswechseln der Glühlampe
Vor dem Auswechseln der Glühlampe muss der Netzstecker aus der Steckdose gezogen werden. In die Maschine dürfen nur Glühlampen mit max. 15 W Leistung eingesetzt werden!
Halteschraube
Die Glühlampe kann heiß sein, deshalb etwas warten, bis die Lampe abgekühlt ist. Die Halte­schraube des Kopfdeckels lösen und den Kopf­deckel abnehmen.
Kopfdeckel
Die alte Glühlampe herausnehmen
• Die Glühlampe nach oben drücken und nach
links drehen.
Eine neue Lampe einsetzen
• Die Glühlampe von unten in die Lampen-
fassung stecken, nach oben drücken und nach rechts (gegen den Uhrzeigersinn) drehen.
38
• Den Kopfdeckel montieren und die Halte-
schraube wieder anziehen.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Ölen
Es wird empfohlen, die Nähmaschine in norma­lem Gebrauch bei jeder Reinigung zu ölen, bei häufigerem Gebrauch nach ca. 10 Stunden Be­triebszeit.
• Die Maschine abschalten und den Netzstecker
ziehen.
• Die Nähmaschine muss von Schneid- und
Fadenstaub gereinigt werden.
• Geben Sie wenige Tropfen hochwertiges
Nähmaschinenöl an die mit Pfeilen markier­ten Stellen.
• Öffnen Sie den Seitendeckel und die Front-
klappe und ölen Sie die markierten Stellen.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
39
Wartung
Reinigen der Beschneideeinrichtung
• Die Maschine abschalten, und den Netzste-
cker ziehen.
• Die Frontklappe und den Seitendeckel öffnen.
• Schneidstaub und Faden-/Stoffreste mit einem
Pinsel entfernen.
Reinigen des Transporteurs
• Die Maschine abschalten, und den Netzste-
cker ziehen.
• Die Frontklappe und den Seitendeckel öffnen.
• Den Nähfuß und die Nadeln entfernen.
• Die Schrauben der Stichplatte lösen, und die
Stichplatte herausnehmen.
• Mittels Pinsel alle Fusseln aus dem Transpor-
teurbereich entfernen.
• Erst die Stichplatte, danach Nähfuß und Na-
deln wieder montieren. Frontklappe und Seitendeckel müssen als letztes geschlossen werden.
40
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Obermesser
Sechskantschraube
Obermesser wechseln
• Die Nähmaschine am Hauptschalters aus
(OFF) schallten.
• Den Seitendeckel und die Frontklappe öffnen.
• Das Obermesser abschalten.
• Die Sechskantschraube heraus drehen und
das Obermesser abnehmen.
• Das neue Obermesser in die Führung des
Messerhalters einführen und die Sechskant­schraube leicht anziehen.
0,8 - 1,5 mm
Untermesser
Obermesser
Obermesser einstellen
• Das Obermesser in die Schneidposition (nach
oben) drehen.
• Am Handrad (gegen den Uhrzeigersinn) dre-
hen, bis das Obermesser in der untersten Po­sition steht. In dieser Stellung soll die Vorder­kante des Obermessers die Schneide des Untermessers ca. 0,8 - 1,5 mm Überlappen.
Zum Einstellen kann das Obermesser nach oben oder unten verschoben werden. Nun die Sechskantschraube gut anziehen.
• Den Seitendeckel und die Frontklappe schlie-
ßen.
Das Untermesser ist mit äußerst widerstandsfä­higem Hartmetall bestückt und braucht erst nach langer Benutzungsdauer gewechselt werden. Beide Messer können z.B. durch Übernähen von Stecknadeln beschädigt werden. Es wird emp­fohlen, den Messersatz durch eine Kundendienst­stelle wechseln zu lassen.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
41
Nützliche Hinweise bei Störungen
Immer wenn Probleme beim Nähen auftreten, sollten Sie in den entsprechenden Kapiteln dieser Ge­brauchsanweisung die korrekte Vorgehensweise nachlesen. Wenn das Problem auch bei korrekter Bedienung weiter auftritt, soll Ihnen folgende Tabelle helfen, die Fehlerursache zu finden und zu besei­tigen. Falls Sie den Fehler nicht beseitigen können, wenden Sie sich bitte an den technischen Kunden­dienst.
Problem Vermutliche Ursache Abhilfe
Unsauberes Stichbild Fäden sind nicht richtig eingefädelt. Fäden Sie die Fadenspannungen neu
ein. Stellen Sie dazu den Lüfterhebel nach oben.
Falsche Nadel / Faden / Stoff-Kombination Siehe Nadel- und Garntabelle.
Schnittbreite nicht dem Material angepasst Siehe „Einstellen der Schnittbreite”.
Oberfaden reißt. Nadelöhr ist scharfkantig. Setzen Sie eine neue Nadel ein.
Greifer beschädigt Wenden Sie sich an den Kundendienst.
Fehlstiche Nadel ist nicht richtig eingesetzt. Setzen Sie die Nadel richtig ein.
Eine falsche Nadel wird benutzt. Setzen Sie eine passende Nadel ein. Falsche Nadel / Faden / Stoff-Kombination Siehe Nadel- und Garntabelle. Fäden sind nicht richtig eingefädelt. Fäden Sie Ober- und Unterfaden neu ein. Fusseln und Staub unter der Stichplatte Reinigen Sie den Bereich unter der
Stichplatte.
Fehlstiche bei dehnbarem Material Dehnbares Material mit normaler Nadel genäht Stretch-Nadel einsetzen
Stoff wirft Falten. Falsche Nadel / Faden / Stoff-Kombination Siehe Nadel- und Garntabelle.
Nadelfadenspannungen zu fest eingestellt Siehe Fadenspannungen einstellen. Differentialtransport* nicht auf „ 1,0 ” oder Differentialtransport einstellen entsprechend dem Nähmaterial eingestellt (siehe ”Einstellen des Differentialtransportes”.)
Stoff wird nicht korrekt transportiert. Nähfußdruck ist zu gering. Einstellschraube für Nähfußdruck in
Normalstellung bringen Faden, Fusseln oder Staub befinden Reinigen Sie den Bereich unter der sich unter der Stichplatte Stichplatte.
Nadel bricht Falsche Nadel / Faden / Stoff-Kombination Siehe Nadel- und Garntabelle.
Nadel für das Material zu dünn Nadelstärke dem Material anpassen Stoff wird zu stark gezogen. Führen Sie den Stoff beim Nähen,
ohne ihn zu ziehen.
Lautes Laufgeräusch Faden, Fusseln oder Staub befinden Reinigen Sie den Bereich unter der sich unter der Stichplatte Stichplatte.
Maschine muss geölt werden. Siehe „Ölen”.
* Nur Modell 454D mit Prod.-Nr. 502.054
42
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Technische Daten
Stichbreite 4-Faden-Naht ca. 7 mm Stichtyp 514
Stichbreite 3-Faden-Naht ca. 7 mm oder 5 mm Stichtyp 504
Rollsaum 2 mm
Stichlänge Stichlänge
1
2
ca. 1 - 5 mm ca. 1 - 4 mm
Normalstichlänge ca. 3 mm
Differentialtransportverhältnis
2
1 : 0,5 - 1 : 2,25
(Haupt- zu Fronttransporteur)
max. Arbeitshöhe 5 mm
max. Stichzahl ca. 1300 /min
Nadelsystem 130 / 705 H
Abmessungen (L x B x H) 28 x 26 x 26
Gewicht 7,5 kg
1
) nur Overlock-Nähmaschine 444 mit Prod.-Nr. 705.304
2
) nur Overlock-Nähmaschine 454D mit Prod.-Nr. 502.054
Technische Änderungen vorbehalten.
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
43
Serviceinformation
Serviceinformation
Kundendienst
Ersatzteile
Ersatzteile können, unter Angabe der Geräte-Pro-
Sehr geehrte Kundin, sehr geehrter Kunde,
Sehr geehrte Kundin, sehr geehrter Kunde,
duktnummer, über Verkaufsstellen, Kunden- dienststellen und durch Bestellung bei
die Nähmaschine macht nicht das, was Sie wollen?
Ihre Nähmaschine macht nicht das, was Sie wollen?
Sie haben Fragen, die Sie mithilfe der Gebrauchsanleitung nicht klären konnten?
Sie haben Fragen, die Sie mithilfe der Gebrauchsanleitung nicht klären konnten?
Profectis GmbH
Sie benötigen spezielle Ersatzteile?
Sie benötigen spezielle Ersatzteile?
Technischer Kundendienst Zentral-Ersatzteillager
Dann kommen Sie auf unsere Internetseite www.w6-wertarbeit.de oder rufen Sie uns an.
Dann kommen Sie auf unsere Internetseite www.w6-wertarbeit.de oder rufen Sie uns an.
Duisburger Straße 57 90451 Nürnberg
Telefonnummer und Kontaktanschrift, sowie Hinweise zu folgenden Themen nden Sie auf der roten
Telefonnummer und Kontaktanschrift, sowie Hinweise nden Sie auf der Garantiekarte, die Sie
zusammen mit der Maschine von uns erhalten haben.
Serviceinformation, die Sie zusammen mit der Maschine von uns erhalten haben:
Tel. 0180 - 5 13 60 20
Telekom 0,12 /Min (Stand 01/02)
Ersatzteile•
Die Registrierung Ihres Gerätes können Sie mit der beigefügten Registrierkarte oder auch
Reparaturhinweise•
unter www.w6-wertarbeit.de online vornehmen.
bezogen werden.
Transportschaden•
Gewährleistung•
Dort veröffentlichen wir auch aktuelle Telefonnummern und Service-Hinweise.
Ebenfalls auf www.w6-wertarbeit.de bieten wir Ihnen nützliches und geprüftes Zubehör rund um das Thema Nähen.
Reparaturhinweis
Achtung! Elektrogeräte dürfen nur durch Elek-
tro-Fachkräfte repariert werden, da durch unsach- gemäße Reparaturen erhebliche Folgeschäden entstehen können. Um eine Gefährdung zu vermeiden, das Gerät im Reparaturfall zu einer Servicestelle des Technischen Kundendienstes senden oder dort abgeben.
Profectis GmbH Technischer Kundendienst Zentrale Service-Hotline 0180 - 5 60 60 20
Telekom 0,12 /Min (Stand 01/02)
Das aktuelle Anschriftenverzeichnis ist im gülti-
gen Hauptkatalog unter „Technischer Kunden- dienst“ aufgeführt.
Das defekte Gerät kann auch in einer Verkaufs- stelle abgegeben und nach Fertigstellung dort wieder abgeholt werden.
44
www.w6-wertarbeit.de
www.w6-wertarbeit.de
Indexverzeichnis
A
Abkettelfinger 18 Abziehscheibe 19
B
Biesen 35
D
Differentialtransport 14, 15
E
Einfädeln 20 Einfädeln des Obergreifers 21 Ersatzteile 44
F
Fadenabschneider 7 Fadenspannung (3-Faden-Naht) 31 Fadenspannung (4-Faden-Naht) 29 Fadenspannung (Rollsaum, Muschelsaum) 32
G
Garnrollennetz 19
N
Nadel - und Garntabelle 13 Nadeln auswechseln 12 Nähfuß 11 Nähfußdruck einstellen 11 Nähgeschwindigkeit regeln 10
O
Obergreifer einfädeln 22 Obermesser 16, 17 Obermesser (Drehknopf) 7
R
Rechte Nadel einfädeln 25 Rollsaum 18, 32 Rollsaumschieber 7
S
Schnittbreite 17 Schnittbreite (Drehknopf) 7 Sicherheitshinweise 5 Sonderzubehör-Set 36 Stichlänge einstellen 14 Störungen 42
K
Kräuseln 34 Kundendienst 44
L
Linke Nadel einfädeln 26 Lüfterhebel 7
M
Muschelsaum 32
T
Teleskopfadenführung 19
U
Untergreifer einfädeln 23
V
Versäubern 34
W
Wartung 38
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
45
46
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
www.w6-wertarbeit.de
47
Garantie-Information
ERTARBEIT groß!
ERTARBEIT groß!
Garantie-Information
Für unsere technischen Geräte überneh- men wir im Rahmen unserer Garantie- bedingungen die Garantie für einwand- freie Beschaffenheit. Die Garantiezeit beginnt mit der Über- gabe. Den Zeitpunkt weisen Sie bitte durch Kaufbeleg nach (Kassenzettel, Rechnung, Lieferschein u.ä.). Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantiebedingungen sind in un- seren jeweils gültigen Hauptkatalogen ausgedruckt. Im Garantie- und Reparaturfall bitten wir Sie, sich an unsere nächstgelegene Kun- dendienststelle oder nächstgelegene Verkaufsstelle zu wenden.
Wir schreiben W
Wir schreiben W
W6 W ERTARBEIT
Overlock-Nähmaschine 444 Produkt-Nr. 705.304
Overlock-Nähmaschine 454D Produkt-Nr. 502.054
