FPGS-020BME
INSTRUKCJA INSTALACJI PRZEWODÓW GAZOWYCH „VOGEL”
FPGS-020BME (346899 i 346896) DLA INSTALATORÓW
Montażu przyłącza powinna dokonać osoba posiadająca stosowne uprawnienia.
Przed rozpoczęciem montażu SPRAWDŹ STAN INSTALACJI GAZOWEJ!
Sprawdzeniu podlega cała instalacja od gazomierza do kurka i króćca/ króćców przyłączeniowych
urządzenia. Detektor gazu nie może generować żadnych sygnałów w obrębie instalacji. Przy gazie
ziemnym pod sufitem nad instalacją a przy gazie płynnym nad podłogą w okolicy instalacji.
Sprawdzenie ma na celu ujawnienie ewentualnych nieszczelności nie będących efektem czynności
przyłączeniowych.

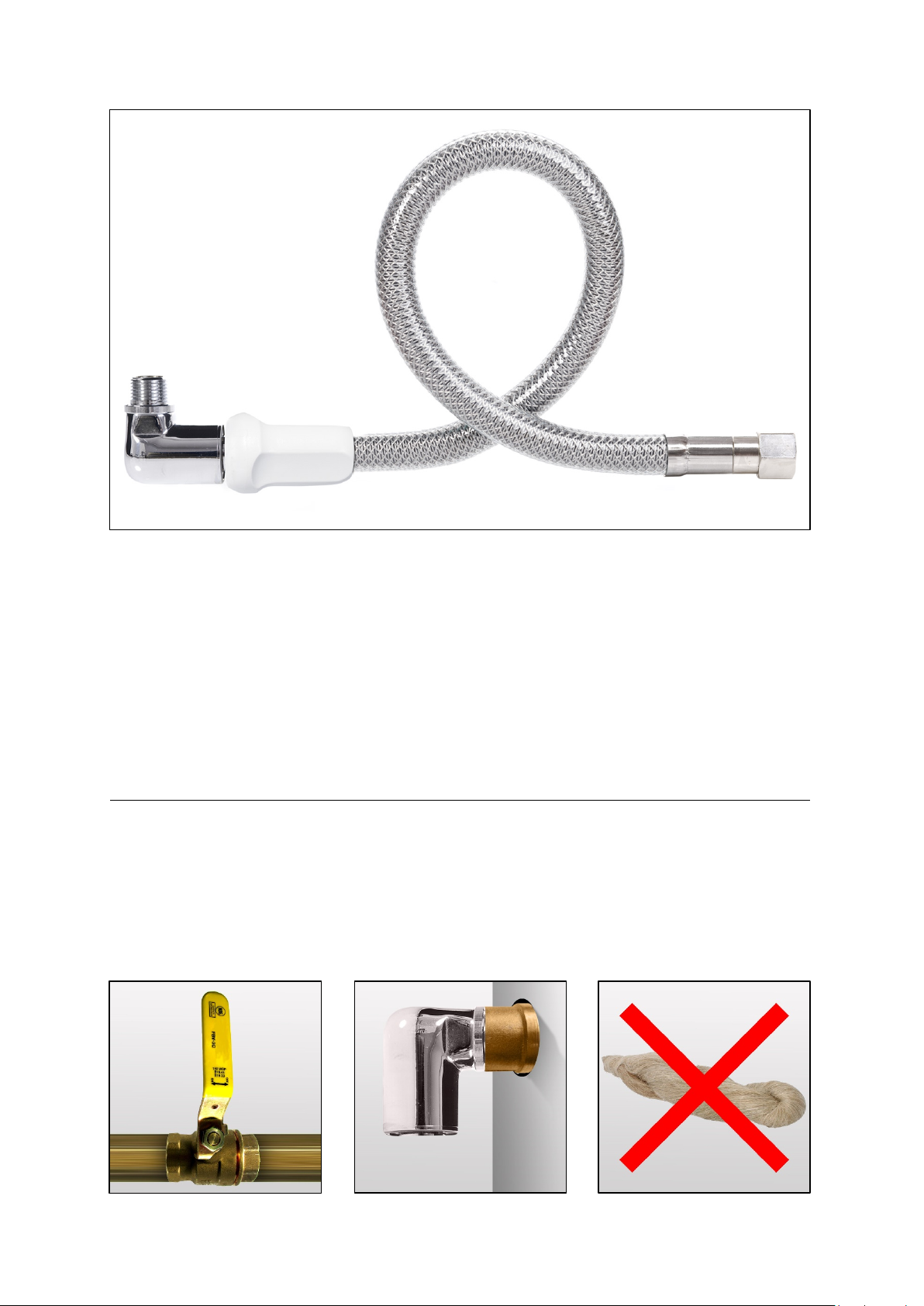

1. W pierwszej kolejności należy zamknąć zawór odcinający instalację
gazową (zdjęcie 1), następnie rozłączamy zawór szybkozłącza i
przykręcamy go do instalacji gazowej (zdjęcie 2). Zwracamy uwagę na
rodzaj uszczelnienia – w tym przypadku stosujemy uszczelnienie NA
GWINCIE, do tego typu uszczelnień zalecamy stosowanie taśmy lub nici
teflonowej do gazu.
Zdjęcie 1
Zdjęcie 2
Zdjęcie 3
Zdjęcie 4
Zdjęcie 5
Zdjęcie 6
UWAGA! – Pod żadnym pozorem nie należy stosować pakuł do uszczelniania
instalacji gazowych (zdjęcie 3), może to skutkować niedokładnym
uszczelnieniem a w skrajnych przypadkach może doprowadzić do pęknięcia
króćca przyłączeniowego instalacji gazowej. Należy pamiętać, iż przy
uszczelnieniu na gwincie NIE STOSUJEMY dodatkowego uszczelnienia w postaci
uszczelki płaskiej. Prawidłowo zamontowany zawór szybkozłącza powinien być
skierowany wylotem w dół (zdjęcie 4). Należy pamiętać o zostawieniu
odpowiedniej przestrzeni pomiędzy korpusem a ścianą (min. 4cm) w celu
swobodnego manipulowania zaworem (zdjęcie 5) oraz odpowiedniej
widoczności wziernika znajdującego się na korpusie zaworu, pokazującego jego
obecny stan pracy (zdjęcie 6). Do montażu używamy WYŁĄCZNIE dopasowanych
kluczy płaskich.
2. Następnie przykręcamy złączkę WZ (zdjęcie 7) do kuchenki. Zwracamy uwagę
na rodzaj uszczelnienia – w tym przypadku występuje uszczelnienie doczołowe
za pomocą uszczelki płaskiej (zdjęcie 8).
3. Drugi koniec przewodu zakończony nakrętką połączenia obrotowego
podłączamy do wcześniej przykręconej do kuchenki złączki WZ (zdjęcie 9).
Zwracamy uwagę na rodzaj uszczelnienia – w tym przypadku stosujemy
uszczelnienie NA GWINCIE, do tego typu uszczelnień zalecamy stosowanie
taśmy lub nici teflonowej do gazu.
Zdjęcie 7
Zdjęcie 8
Zdjęcie 9
UWAGA! – Pod żadnym pozorem nie należy stosować pakuł do uszczelniania
instalacji gazowych (zdjęcie 3), może to skutkować niedokładnym
uszczelnieniem a w skrajnych przypadkach może doprowadzić do pęknięcia
nakrętki połączenia obrotowego. Należy pamiętać, iż przy uszczelnieniu na
gwincie NIE STOSUJEMY dodatkowego uszczelnienia w postaci uszczelki płaskiej.
Do montażu używamy WYŁĄCZNIE dopasowanych kluczy płaskich.

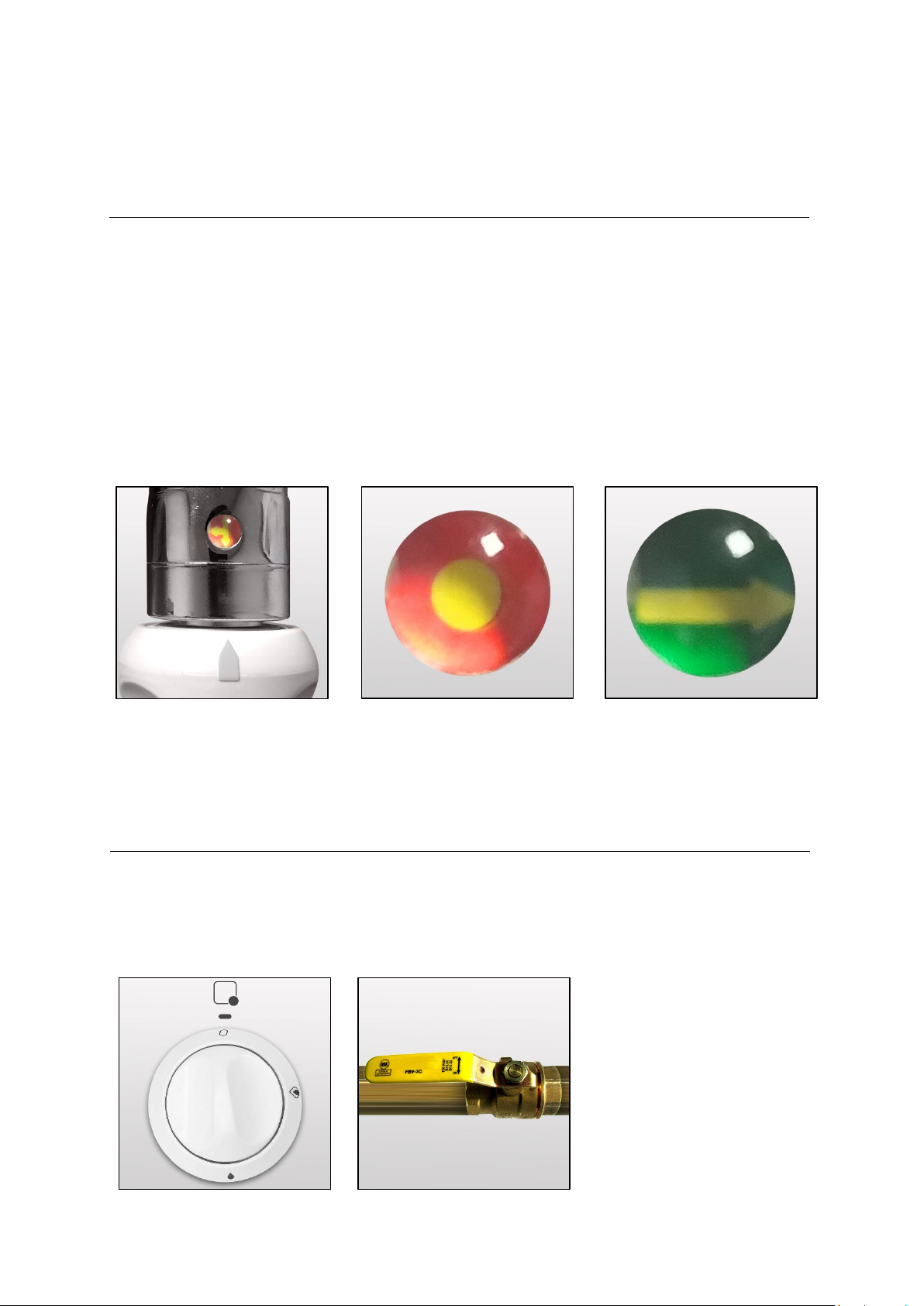

4. Kierujemy wtyk szybkozłącza do zaworu znacznikiem na rękojeści w linii
wziernika (zdjęcie 10). Następnie należy docisnąć ku górze rękojeść i
przekręcić w kierunku zgodnym do ruchu wskazówek zegara (zgodnie ze
strzałkami umieszczonymi na wzierniku zaworu). Po obrocie o kilka stopni
daje się wyczuć delikatne kliknięcie - zawór jest w pozycji zamkniętej
zablokowanej - na wzierniku zaworu żółta kropka na czerwonym tle
(zdjęcie 11). Następnie należy obrócić rękojeść dalej w kierunku zgodnym
do ruchu wskazówek zegara do oporu, wtedy nastąpi całkowite otwarcie
zaworu (daje się wyczuć delikatne kliknięcie) pozycja na wzierniku - żółta
strzałka na zielonym tle (zdjęcie 12).
Zdjęcie 10
Zdjęcie 11
Zdjęcie 12
UWAGA! – Kolorowe oznaczenia widoczne na zaworze informują o tym czy
zawór jest otwarty czy zamknięty. Kolor zielony oznacza, że zawór jest otwarty,
kolor czerwony oznacza, że zawór jest zamknięty. Podłączanie przewodu do
zaworu oraz odłączanie można przeprowadzać TYLKO przy widocznym
czerwonym kolorze.
5. Upewniwszy się, iż kurki w kuchence gazowej są w pozycji zamkniętej
(zdjęcie 13) możemy otworzyć zawór odcinający instalację gazową (zdjęcie
14) i sprawdzić szczelność instalacji przy pomocy elektronicznego miernika
gazów wybuchowych.
Zdjęcie 13
Zdjęcie 14
6. Jeśli w wyniku testu szczelności instalacji nie odnotowaliśmy żadnych
wycieków, możemy odkręcić kurek w kuchence gazowej i sprawdzić
działanie urządzenia.
