VWR INCU-Line IL 10, VWR INCU-Line IL 23, INCU-Line IL 56 Instruction Manual

Microbiological Incubator

VWR INCU-Line IL 10
VWR INCU-Line IL 23

INSTRUCTION MANUAL

European Catalogue Numbers:

390-0384 IL 10 digital, transparent door window
390-0385 IL 10 digital, opaque door window
390-0482 IL 23 digital, transparent door window

Version: 4

Issued: 27.10.2011

EN 1

Legal Address of Manufacturer

Europe

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
B-3001 Leuven
+ 32 16 385011
http://be.vwr.com

Country of origin: SLOVENIA

EN 2

Table of Contents

Warning ........................................................................................................................... 4

Safety information ............................................................................................................ 4

Package Contents ........................................................................................................... 4

Unpacking ........................................................................................................................ 5

Installation ........................................................................................................................ 5

Intended Use ................................................................................................................... 5

Symbols and conventions ................................................................................................ 5

Product specifications ...................................................................................................... 6

Overview .......................................................................................................................... 6

Description of front panel ................................................................................................. 6

Instructions for use .......................................................................................................... 7

Getting started ........................................................................................................................... 7

Operation ................................................................................................................................... 7

Temperature re-adjustment ....................................................................................................... 7

Troubleshooting ............................................................................................................... 8

Cleaning and maintenance .............................................................................................. 8

Accessories ..................................................................................................................... 8

Technical Service ............................................................................................................ 9

Warranty .......................................................................................................................... 9

Equipment disposal ......................................................................................................... 9

Appendix ........................................................................................................................ 10

Local VWR offices in Europe and Asia Pacific ............................................................... 12

EN 3

Warning

Configuring and operating this equipment requires precise knowledge and observance of the instructions
in this user manual. The equipment is designed only for its intended application.

Important safety symbols used in this manual:

Warning!
This is a warning of risk situations and dangers. Failure to observe this warning could be
life-threatening. These warnings must be heeded.

This equipment is designed for 230V / 50Hz.
Make sure it is connected to the correct power supply.
Disconnect the power cord before carrying out maintenance or cleaning work.

Safety Information

The responsibility for operating the equipment lies exclusively with the owner or user if said equipment is
incorrectly serviced, maintained or altered by persons not employed by an authorized dealer, or if the
equipment is used in a manner contrary to its specified purpose.

The equipment must be maintained and operated in accordance with this user manual.

Ensure that this user manual is accessible at all times and has been read and understood.

To avoid electric shock do not spill any liquids on the equipment.

Package Contents

IL 10:

Description Quantity

Mini Incubator IL 10 1
Stainless steel shelf 1
Power cord 1

IL 23:

Description Quantity

Incubator IL 23 1
Stainless steel shelf 2
Power cord 1

EN 4

Unpacking

Carefully inspect the unit and accessories thoroughly upon receipt for any damage that may have occurred
during shipping. Severe damage to the packaging container may indicate damage to the unit. If you suspect
damage to the unit, immediately file a claim with the carrier in accordance with their instructions before
contacting VWR. Also verify that all accessories are included and that the unit is in good working order
before discarding the shipping packaging.

Installation

Your satisfaction and safety require a complete understanding of this unit. Read the
instructions thoroughly and be sure all operators are given adequate training before attempting to
put the unit in use.

NOTE: This equipment must be used only for its intended application; any alterations or
modifications will void your warranty and may cause injury.

Intended use

VWR INCU-Line IL 10 & IL 23 are compact general purpose convection incubators capable of uniformly
heating samples up to a maximum of 70 ºC. The units have a door window area so samples can be
observed without opening the door, thus preventing heat loss.

For research use only. Not intended for any animal or human therapeutic or diagnostic use.

Symbols and conventions

The following chart is an illustrated glossary of the symbols that are used in this manual.

CAUTION

This symbol indicates a potential risk and alerts you to proceed with caution.

CAUTION

This symbol indicates the presence of high voltage and warns the user to proceed with
caution.

CAUTION

This symbol indicates risks associated with hot surfaces.

EN 5

Product Specifications

Specifications IL 10 IL 23

Electrical 230V, 50/60 Hz, 0.3 A 230V, 50/60 Hz, 0.7 A
Controls PID control PID control
Temperature range Ambient +5 ºC to +70 ºC Ambient +5 ºC to +70 ºC
Temperature accuracy at 37 ºC ± 0.5 ºC ± 0.5 ºC
Temperature stability at 37 ºC ± 0.5 ºC ± 0.5 ºC
Environment temperature +15 ºC to +40 ºC +5 ºC to +40 ºC
Interior volume 10 l 23 l
Exterior dimensions w x d x h (mm) 285 x 280 x 335 340 x 360 x 400
Interior dimensions w x d x h (mm) 230 x 220 x 200 290 x 290 x 270
Weight 8.3 kg 12.8 kg

Overview

Description of front panel

POWER - power switch: For turning the incubator ON and OFF. It lights when incubator is switched ON.

▲ - UP key: For increasing the temperature.
▼ - DOWN key: For decreasing the temperature.

Display: For displaying the temperature (dot blinks when you set the temperature).

EN 6

Instructions for use

Getting Started

Check the data plate for voltage, cycle, wattage and ampere requirements. If matched to your power source,
plug the power cord into a grounded outlet. Voltage should not vary more than 10% from the data plate
rating.

In selecting a location, consider all conditions which might affect performance, such as heat from radiators,
autoclaves, etc. Avoid direct sun, fast-moving air currents, heating/cooling ducts and high traffic areas. Allow
a minimum of 5 cm between the unit and walls or partitions which might obstruct free airflow.

Operation

Do not use this incubator in explosive or flammable environments. Do not heat or incubate
flammable, explosive or highly reactive materials in this incubator as serious injury may result.

Place the unit on a level surface and plug the unit into a properly grounded outlet of appropriate voltage.

Install the shelf at the desired height, with the shelf edges up. If you intend to place the samples on the
bottom of the chamber, install the shelf so that it sits with the edges down on the chamber bottom, thus
creating an air gap between the chamber bottom and your samples.

Place the samples in the chamber and close the door. Make sure the door is securely closed.

Push the power switch to the ON position. The switch should illuminate. On display incubator automatically
detect supply frequency F50 or F60. Incubator starts to heat.

Set desire temperature with UP or DOWN key. You must hold UP or DOWN key more than 2 sec. DOT on
DISPLAY blink. When DOT start blink (dot blink 5 sec) set temperature on desire value between room
temperature +5 ºC to +70 ºC. When desire temperature is set, display will after 2 sec automatically show
momentary temperature.

You can always look at SET temperature

Temperature re-adjustment

Incubator has software for temperature re-adjustment. You must first measure temperature in middle of
chamber or in sample for minimum 2 hours. You must measure temperature with a certificated reference
temperature measuring instrument with precision 0.1 ºC or more. After 2 hours or more read temperature on
thermometer and compare it with temperature on LED display. Difference from thermometer and display is
value, which you will enter in software.

Example 1: Reference temperature is 37,9 ºC, temperature on display is 37 ºC. Difference is 37,9 – 37 = 0.9
Value is 0.9 (value which you enter in software).

Example 2: Reference temperature is 36,2 ºC, temperature on display is 37 ºC. Difference is 36,2 – 37 = -0.8
Value is – 0.8 (value which you enter in software).

Procedure for temperature re-adjustment:

Press UP and DOWN key at the same time for more than 5 seconds – on display appears Cor (correction)
and DOT blink.
With UP or DOWN key define value (when dot blink). Pay attention on sign of value (plus or minus). After 5
sec when you will define temperature display will automatically show temporary temperature.

when hold UP or DOWN key more than 2 sec.

EN 7

Troubleshooting

Review the information in the table below to troubleshoot operating problems.

Problem on

display

Er1
Er2

Er3

Temperature probe fault, electronic board
fault or incorrect setting of parameters.
Momentary temperature in the incubator is at
least 5 ºC higher than SET temperature,
because the incubator has been working at
higher SET temperature recently.

Momentary temperature in the incubator is at
least 5 ºC higher than SET temperature, due
to temperature probe fault, electronic board
fault or incorrect setting of parameters.
Momentary temperature does not reach SET
temperature in 2 hours, because the door is
opened, you open the door too frequently or
the environment temperature is too low.

Momentary temperature does not reach SET
temperature in 2 hours, due to thermal fuse
cut off, heater fault, electronic board fault or
incorrect setting of parameters.

Cause Solution

Contact your distributor.

Check if SET temperature is for 5 ºC, or
more, lower than momentary temperature
in the incubator. If so, allow incubator to
cool down. Turn the power switch off and
on, then try again.
Contact your distributor.

Check that the door is securely closed,
don't open the door too frequently during
operation, check that environment
temperature is above minimum. Turn the
power switch off and on, then try again.
Contact your distributor.

Cleaning and maintenance

Prior to any cleaning or maintenance of the unit, disconnect the power cord from the wall
outlet.

No routine maintenance is required on the unit.

Clean the unit internally and externally with a damp cloth and mild soap. Do not immerse the unit or spill
liquids into or on the unit. Use of alcohol or ammonia-based cleaners on the window may cause the window
to craze. Allow the incubator to dry completely inside and out before reconnecting the power and using.

Accessories

IL 10:

Description Quantity Cat. No.

Extra shelf, 226 x 215 mm, stainless steel 1 390-0387
Tube rack, 2 x 6 positions, Ø 32 mm 1 390-0386

IL 23:

Description Quantity Cat. No.

Extra shelf, 286 x 285 mm, stainless steel 1 390-0483
Tube rack, 2 x 6 positions, Ø 32 mm 1 390-0386

EN 8

Technical service

Web Resources

Visit the VWR’s website at www.vwr.com for:

• Complete technical service contact information.

• Access to VWR’s Online Catalogue, and information about accessories and related products.

• Additional product information and special offers.

Contact us

For information or technical assistance contact your local VWR representative or visit www.vwr.com.

Warranty

VWR International

period of two (2) years from date of purchase. If a defect is present, VWR will, at its option, repair, replace, or
refund the purchase price of this product at no charge to you, provided it is returned during the warranty
period. This warranty does not apply if the product has been damaged by accident, abuse, misuse, or
misapplication, or from ordinary wear and tear.
For your protection, items being returned must be insured against possible damage or loss. This warranty
shall be limited to the replacement of defective products. IT IS EXPRESSLY AGREED THAT THIS
WARRANTY WILL BE IN LIEU OF ALL WARRANTIES OF FITNESS AND IN LIEU OF THE WARRANTY
OF MERCHANTABILITY.

warrants that this product will be free from defects in material and workmanship for a

Equipment disposal

This equipment is marked with the crossed out wheeled bin symbol to indicate that this equipment must not
be disposed of with unsorted waste.
Instead it's your responsibility to correctly dispose of your equipment at lifecycle-end by handling it over to an
authorized facility for separate collection and recycling. It's also your responsibility to decontaminate the
equipment in case of biological, chemical and/or radiological contamination, so as to protect from health
hazards the persons involved in the disposal and recycling of the equipment.
For more information about where you can drop off your waste of equipment, please contact your local
dealer from whom you originally purchased this equipment.

By doing so, you will help to conserve natural and environmental resources and you will ensure that your
equipment is recycled in a manner that protects human health.

Thank you

EN 9

Appendix

EN 10

EN 11

Local VWR offices in Europe and Asia Pacific

Austria

VWR International GmbH
Graumanngasse 7
1150 Wien
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Belgium

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
3001 Leuven
Tel.: [phone]
Fax: [phone]
E-mail:
[e-mail]

China

VWR International China Co., Ltd
Suite 3B02, Qilai Building, No. 889
Yishan Road
Shanghai 200233, China
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Denmark

VWR - Bie & Berntsen
Transformervej 8
2730 Herlev
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Finland

VWR International Oy
Valimotie 9
00380 Helsinki
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

France

VWR International S.A.S.
Le Périgares – Bâtiment B
201, rue Carnot
94126 Fontenay-sous-Bois cedex
Tel.: [phone]

(0,15 EUR TTC/min)

Fax: [phone]

(0,15 EUR TTC/min)

E-mail: [e-mail]

Germany

VWR International GmbH
Hilpertstrasse 20a
D - 64295 Darmstadt
Tel.: [phone]*
Fax: [phone]*
E-mail: [e-mail]

*0,14 €/Min. aus d. dt. Festnetz,
Mobilfunk max. 0,42 €/Min.

Hungary

VWR International Kft.
Simon László u. 4.
4034 Debrecen
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

India

VWR Lab Products Pte Ltd
2nd Floor, Front Wing, 135/12,
Brigade Towers
Brigade Road
Bangaluru 560025 India

Tel.: [phone] (Mumbai)
Tel.: [phone] (Bangalore)

Fax: [phone]
E-mail: [e-mail]

Ireland / Northern Ireland

VWR International Ltd / VWR
International (Northern Ireland) Ltd
Orion Business Campus
Northwest Business Park
Ballycoolin
Dublin 15
Tel.: [phone]
Fax: [phone]
E-mail [e-mail]

Italy

VWR International s.r.l.
Via Stephenson 94
20157 Milano (MI)
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

The Netherlands

VWR International B.V.
Postbus 8198
1005 AD Amsterdam
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Norway

VWR International AS
Haavard Martinsens vei 30
0978 Oslo
Tel.: 0 2290
Fax: [phone]
E-mail: [e-mail]

Poland

Labart Sp. z o.o.
A VWR International Company
Limbowa 5
80-175 Gdansk
Tel.: [phone]
Fax. [phone]
E-mail: [e-mail]

Portugal

VWR International - Material de
Laboratório, Lda
Edifício Neopark
Av. Tomás Ribeiro, 43- 3 D
2790-221 Carnaxide
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Singapore

VWR Singapore Pte Ltd
18 Gul Drive
Singapore 629468
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]

Spain

VWR International Eurolab S.L.
C/ Tecnología 5-17
A-7 Llinars Park
08450 - Llinars del Vallès
Barcelona
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Sweden

VWR International AB
Fagerstagatan 18a
163 94 Stockholm
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Switzerland

VWR International AG
Lerzenstrasse 16/18
8953 Dietikon
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

UK

VWR International Ltd
Customer Service Centre
Hunter Boulevard
Magna Park
Lutterworth
Leicestershire
LE17 4XN
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

EN 12

Incubateur microbiologique

VWR INCU-Line IL 10
VWR INCU-Line IL 23

Manuel d'instruction

Numéros de catalogue Européen

390-0384 IL 10 digital, fenêtre transparente
390-0385 IL 10 digital, fenêtre opaque
390-0482 IL 23 digital, fenêtre transparente

Version: 4

Fait le: 27.10.2011

FR 1

Adresse du fabricant

Europe

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
B-3001 Leuven
+ 32 16 385011
http://be.vwr.com

Pays d'origine: SLOVENIE

FR 2

Table des matières

Avertissement .................................................................................................................. 4

Informations de sécurité ................................................................................................... 4

Contenu de l'emballage ................................................................................................... 4

Déballage ......................................................................................................................... 5

Installation ........................................................................................................................ 5

Utilisation prévue ............................................................................................................. 5

Symboles et normes ........................................................................................................ 5

Spécifications du produit .................................................................................................. 6

Vue d'ensemble ............................................................................................................... 6

Description du panneau avant ......................................................................................... 6

Instructions pour l'utilisation ............................................................................................. 7

Mise en marche ......................................................................................................................... 7

Utilisation ................................................................................................................................... 7

Re-calibrage de la température ................................................................................................. 7

Disfonctionnements ......................................................................................................... 8

Nettoyage et maintenance ............................................................................................... 8

Accessoires ..................................................................................................................... 8

Service technique ............................................................................................................ 9

Garantie ........................................................................................................................... 9

Élimination de l'équipement ............................................................................................. 9

Annexe ........................................................................................................................... 10

Les bureaux locaux de VWR en Europe et en Asie Pacifique ....................................... 12

FR 3

Avertissement

L'utilisation et le réglage de cet appareil nécessite des connaissances particulières et l'observation des
instructions de ce manuel. L'appareil est conçu uniquement pour l'usage prévu.

Symboles de sécurités importants utilisés dans ce manuel:

Attention!
Ceci est un avertissement de situation à risque et de danger. Ne pas respecter cet
avertissement peut mettre votre vie en danger. Cet avertissement doit être pris en compte.

Cet appareil est conçu pour le 230 V, 50 Hz.
Assurez vous de le brancher à la bonne prise d'alimentation 230 V, 50 Hz.
Débrancher le câble secteur avant toute opération de nettoyage ou de maintenance.

Informations de sécurité

La responsabilité de l'utilisation de l'appareil incombe exclusivement à l'utilisateur ou au propriétaire, si
l'appareil est mal utilisé, entretenu par des personnes non qualifiées et non agrées par un distributeur officiel
ou si l'appareil est utilisé dans d'autres buts que celui prévu par le constructeur.

Cet appareil doit être entretenu et utilisé suivant les instructions du présent manuel.

Assurez vous que ce manuel soit accessible à tout moment et ait été lu et compris.

Pour éviter les chocs électriques, ne pas renverser de liquides sur l'équipement.

Contenu de l’emballage

IL 10:

Description Quantité

Mini Incubateur IL 10 1
Etagère en acier inoxydable 1
Cordon secteur 1

IL 23:

Description Quantité

Incubateur IL 23 1
Etagère en acier inoxydable 2
Cordon secteur 1

FR 4

Déballage

Contrôler l'appareil et les accessoires minutieusement après réception à la recherche d'éventuels
dommages qui auraient pu subvenir pendant le transport. Des dommages graves de l'emballage peuvent
indiquer des dommages à l'appareil. Si vous suspectez des dommages à l'appareil, faites une réclamation
auprès du transporteur suivant leur procédure avant de contacter VWR. Vérifier aussi que tous les
accessoires soient présent et que la machine soit en bon état de marche avant de jeter l'emballage.

Installation

Il est requis une parfaite compréhension de l'utilisation de la machine pour votre sécurité et
votre satisfaction. Lisez les instructions avec attention et assurez vous que chaque utilisateur ait
reçu une formation adéquate au préalable avant toute utilisation de la machine.

NOTE: Cet appareil doit être utilisé seulement dans le but prévu, toute modification ou mauvaise
utilisation supprimera la garantie et peut causer des blessures.

Utilisation prévue

VWR INCU-Line IL 10 & IL 23 sont incubateurs à convection capable de chauffer uniformément des
échantillons jusqu'a 70 ºC. Les unités ont une zone de fenêtre de la porte sorte que les échantillons peuvent
être observés sans ouvrir la porte, empêchant ainsi la perte de chaleur.

Appareil conçu pour la recherche. Non conçu pour une thérapie ou un diagnostic sur des humains ou des
animaux.

Symboles et normes

Le tableau suivant illustre et explique les symboles utilisés dans ce manuel.

ATTENTION
Ce symbole indique un risque potentiel et vous engage à procéder avec précautions.

ATTENTION
Ce symbole indique la présence de haute tension et vous averti de procéder avec
précaution.

ATTENTION
Ce symbole indique les risques associes aux surfaces chaudes.

FR 5

Spécifications du produit

Spécifications IL 10 IL 23

Alimentation 230V, 50/60 Hz, 0.3 A 230V, 50/60 Hz, 0.7 A
Contrôle Régulation PID Régulation PID
Gamme de température Ambiante +5 ºC à +70 ºC Ambiante +5 ºC à +70 ºC
Précision de la température à 37 ºC ± 0.5 ºC ± 0.5 ºC
Stabilité de la température à 37 ºC ± 0.5 ºC ± 0.5 ºC
Température de l'environnement +15 ºC à +40 ºC +5 ºC à +40 ºC
Volume intérieur 10 l 23 l
Dimensions extérieures L x P x H (mm) 285 x 280 x 335 340 x 360 x 400
Dimensions intérieures L x P x H (mm) 230 x 220 x 200 290 x 290 x 270
Poids 8.3 kg 12.8 kg

Vue d'ensemble

Description du panneau avant

POWER - interrupteur d'alimentation: Pour le tournage de l'incubateur ON et OFF. Le voyant Power s'allume

lorsque la machine est sous tension.

▲ - Touche Haut: Pour augmenter la température.
▼ - Touche bas: Pour diminuer la température.

Afficheur: Pour afficher la température (dot clignote lorsque vous réglez la température).

FR 6

Instructions pour l'utilisation

Mise en marche

Contrôler sur la plaque signalétique les voltage, fréquence et intensité requises. Si elles correspondent à
votre installation, brancher le cordon secteur à une prise avec terre. La tension secteur ne doit pas varier de
plus de 10% de celle marquée sur la plaque signalétique.

Dans le choix de l'emplacement tenez compte de l'influence de l'environnement tel que les sources de
chaleurs dues aux radiateurs et autres. Eviter l'exposition directe au soleil, aux courants d'air violents, la
proximité de canalisations froides ou chaudes et les zones de circulation intenses. Laisser un minimum de 5
cm entre l'appareil et le mur pour la circulation de l'air.

Utilisation

Ne pas utiliser cet incubateur dans un environnement ou il y a des risques d'explosion ou
d'incendie. Ne pas chauffer ou incuber du matériel inflammable, explosif ou réactif, de graves
blessures peuvent en résulter.

Placez l’incubateur sur une surface plane et branchez-le à une prise secteur appropriée.

Installez la tablette à la hauteur désirée, avec son coté supérieur vers le haut. Si vous désirez mettre les
échantillons en bas du compartiment, placez la tablette au dernier niveau de manière à ce qu'il y ait un
espace d'air entre le fond et vos échantillons.

Placer les échantillons dans la chambre et fermer la porte. Assurez-vous que la porte est bien fermée.

Positionnez l'interrupteur en position marche. L'interrupteur doit s'allumer. Sur l'afficheur, l'incubateur détecte
automatiquement la fréquence secteur F50 ou F60.L'incubateur commence à chauffer.

Sélectionnez la température désirée avec les touches haut et bas. Vous devez maintenir les touches haut et
bas enfoncées plus de 2 secondes; le point sur l'afficheur clignote. Quand le point commence à clignoter (il
clignote 5 secondes) régler la température voulue entre la température ambiante augmentée de +5ºC et
+70ºC. Quand la température désirée est programmée l'afficheur indiquera après 2 secondes la température
réelle de l'incubateur.

Vous pouvez regarder à tout moment la température programmée en appuyant sur la touche haut ou bas
plus de 2 secondes.

Re-calibrage de la température

L'incubateur possède un programme pour le re-calibrage de la température. Vous devez d'abord mesurer la
température au milieu de la chambre ou sur un échantillon pendant 2 heures minimum. Vous devez prendre
cette mesure à l'aide d’un appareil certifié avec une précision de 0,1 ºC ou plus élevée. Apres 2 heures ou
plus, relever la température sur le thermomètre et comparez-la avec la température indiquée sur l'afficheur,
la différence entre les 2 températures est la valeur que vous allez entrer dans le programme.

Exemple 1: La température de référence est 37,9 ºC, la température sur l'afficheur est 37 ºC, donc la
différence est 37,9 - 37 = 0,9 donc la valeur à entrer dans le programme sera de 0,9.

Exemple 2: La température de référence est 36,2 ºC, la température sur l'afficheur est 37 ºC donc la
différence est 36,2 - 37 = -0,8 donc la valeur à entrer dans le programme sera de -0,8.

Procédure pour le re-calibrage de la température:

Appuyer sur les touches Haut et Bas simultanément et maintenez-les appuyées plus de 5 secondes,
l'afficheur va marquer Cor (correction) et le point va clignoter.
Lorsque le point clignote, entrer la valeur à l'aide des touches Haut et Bas. Faites attention au signe de la
valeur (plus ou moins). 5 secondes après le réglage, l'afficheur va automatiquement montrer la température
temporaire.

FR 7

Dysfonctionnements

Consultez les informations sur le tableau ci-dessous pour résoudre les problèmes de disfonctionnement.

Problèmes

Cause Solution

sur

l'afficheur

Er1

Défaut sonde de température, défaut carte

Contactez votre distributeur.
électronique ou un réglage incorrect des
paramètres.

Er2

La température momentanée de l'incubateur
est d'au moins 5 ºC plus élevée que la
température réglée, parce que l'incubateur a
travaillé à une température supérieure jeu
récemment.

Vérifiez si la température de consigne est de

5 ºC, ou plus, inférieure à la température

momentanée de l'incubateur. Si oui, laissez-

incubateur à refroidir. Tourner l'interrupteur

d'alimentation hors et sous tension, puis

essayez à nouveau.
La température momentanée de l'incubateur

Contactez votre distributeur.
est d'au moins 5 ºC plus élevée que la
température réglée, par la faute de la sonde
de température, défaut carte électronique
ou un réglage incorrect des paramètres.

Er3

La température momentanée n'atteint pas la
température réglée en 2 heures, parce que
la porte est ouverte, vous ouvrez la porte
trop souvent ou si la température ambiante
est trop basse.

Vérifier que la porte est bien fermée, ne pas

ouvrir la porte trop souvent en cours de

fonctionnement, vérifiez que la température

d'environnement est au-dessus minimum.

Tourner l'interrupteur d'alimentation hors et

sous tension, puis essayez à nouveau.
La température momentanée n'atteint pas la

Contactez votre distributeur.
température réglée en 2 heures, en raison
d'un fusible thermique coupée, défaut de
chauffage, défaut carte électronique ou un
réglage incorrect des paramètres.

Nettoyage et maintenance

Avant toute intervention de nettoyage ou de maintenance de l'appareil, débrancher le câble

secteur de la prise secteur murale.

Il n'y a pas besoin de maintenance sur cet appareil.

Nettoyez l'appareil à l'extérieur et à l'intérieur avec un chiffon humide et du savon. Ne pas immerger
l'appareil ou verser un liquide à l'intérieur ou sur lui. Utiliser un produit à base d'alcool ou d'ammoniaque sur
la vitre peut détériorer celle-ci. Laisser l'incubateur sécher complètement avant de rebrancher le câble
d'alimentation secteur et de l'utiliser.

Accessoires

IL 10:

Description Quantité Cat. No.

Tablette supplémentaire, 226 x 215 mm, acier inoxydable 1 390-0387
Portoirs pour tubes à essais, 2 x 6 positions, Ø 32 mm 1 390-0386

IL 23:

Description Quantité Cat. No.

Tablette supplémentaire, 286 x 285 mm, acier inoxydable 1 390-0483
Portoirs pour tubes à essais, 2 x 6 positions, Ø 32 mm 1 390-0386

FR 8

Service technique

Ressources sur le Web

Visitez le site Web de VWR à l'adresse www.vwr.com pour:

• Coordonnées complètes du service technique.

• Accès au catalogue en ligne de VWR et à des informations sur les accessoires et produits connexes.

• Informations supplémentaires sur les produits et les offres spéciales.

Contactez-nous

Pour plus d'informations ou une assistance technique, contactez votre représentant VWR local ou visitez le
site www.vwr.com.

Garantie

VWR International garantit que ce produit est exempt de défauts de matériau et de main-d'œuvre pendant

une période de deux (2) ans à compter de la date d'achat. En présence d'un défaut, VWR se chargera, à sa
discrétion, de réparer ou de remplacer gratuitement ce produit ou encore d'en rembourser le prix d'achat, à
condition qu'il soit retourné pendant la période de garantie. Cette garantie n'est pas applicable si le produit a
été endommagé par accident, mal utilisé, utilisé de manière abusive ou dans une application incorrecte, ni
pour les dommages résultant d'une usure normale.
Pour votre protection, les articles retournés doivent être assurés contre les dommages ou la perte. Cette
garantie est limitée au remplacement des produits défectueux. IL EST EXPRESSEMENT CONVENU QUE
LA PRESENTE GARANTIE SE SUBSTITUE A TOUTES LES GARANTIES DE CONFORMITE ET DE
VALEUR MARCHANDE.

Élimination de l'équipement

Cet équipement est muni du symbole de la poubelle rayée, cela veut dire que cet équipement ne peut pas
être éliminé comme les déchets résiduels.
Au lieu de cela, vous êtes responsable d’éliminer l'équipement dûment en donnant celui-ci à une institution
autorisée qui s'occupe de la collecte séparée et du recyclage de l'équipement. En outre, vous êtes
responsable de décontaminer l’équipement en cas de pollution biologique, chimique ou radiologique afin de
protéger les personnes qui sont chargés de l’élimination et du recyclage.
Pour des informations supplémentaires par rapport au bureau où vous pouvez rendre votre équipement,
veuillez vous adresser au distributeur vous ayant vendu l’équipement.

En procédant comme décrit ci-dessus, vous contribuez au ménagement et à la préservation des ressources
naturelles et serez assuré que votre équipement sera recyclé de manière appropriée.

Merci beaucoup!

FR 9

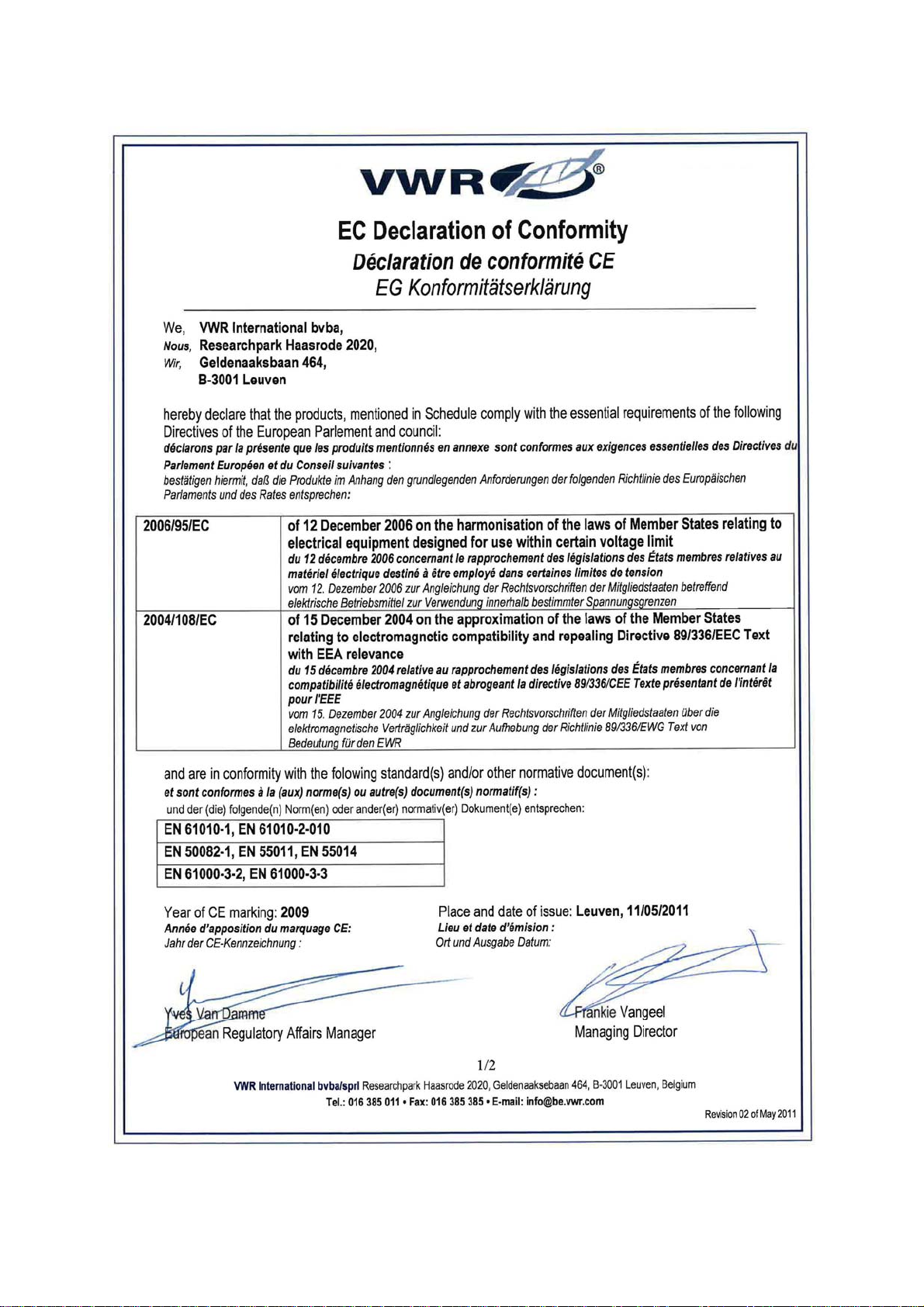

Annexe

FR 10

FR 11

Les bureaux locaux de VWR en Europe et en Asie Pacifique

Austria

VWR International GmbH
Graumanngasse 7
1150 Wien
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Belgium

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
3001 Leuven
Tel.: [phone]
Fax: [phone]
E-mail:
[e-mail]

China

VWR International China Co., Ltd
Suite 3B02, Qilai Building, No. 889
Yishan Road
Shanghai 200233, China
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Denmark

VWR - Bie & Berntsen
Transformervej 8
2730 Herlev
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Finland

VWR International Oy
Valimotie 9
00380 Helsinki
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

France

VWR International S.A.S.
Le Périgares – Bâtiment B
201, rue Carnot
94126 Fontenay-sous-Bois cedex
Tel.: [phone]

(0,15 EUR TTC/min)

Fax: [phone]

(0,15 EUR TTC/min)

E-mail: [e-mail]

Germany

VWR International GmbH
Hilpertstrasse 20a
D - 64295 Darmstadt
Tel.: [phone]*
Fax: [phone]*
E-mail: [e-mail]

*0,14 €/Min. aus d. dt. Festnetz,
Mobilfunk max. 0,42 €/Min.

Hungary

VWR International Kft.
Simon László u. 4.
4034 Debrecen
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

India

VWR Lab Products Pte Ltd
2nd Floor, Front Wing, 135/12,
Brigade Towers
Brigade Road
Bangaluru 560025 India

Tel.: [phone] (Mumbai)
Tel.: [phone] (Bangalore)

Fax: [phone]
E-mail: [e-mail]

Ireland / Northern Ireland

VWR International Ltd / VWR
International (Northern Ireland) Ltd
Orion Business Campus
Northwest Business Park
Ballycoolin
Dublin 15
Tel.: [phone]
Fax: [phone]
E-mail [e-mail]

Italy

VWR International s.r.l.
Via Stephenson 94
20157 Milano (MI)
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

The Netherlands

VWR International B.V.
Postbus 8198
1005 AD Amsterdam
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Norway

VWR International AS
Haavard Martinsens vei 30
0978 Oslo
Tel.: 0 2290
Fax: [phone]
E-mail: [e-mail]

Poland

Labart Sp. z o.o.
A VWR International Company
Limbowa 5
80-175 Gdansk
Tel.: [phone]
Fax. [phone]
E-mail: [e-mail]

Portugal

VWR International - Material de
Laboratório, Lda
Edifício Neopark
Av. Tomás Ribeiro, 43- 3 D
2790-221 Carnaxide
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Singapore

VWR Singapore Pte Ltd
18 Gul Drive
Singapore 629468
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]

Spain

VWR International Eurolab S.L.
C/ Tecnología 5-17
A-7 Llinars Park
08450 - Llinars del Vallès
Barcelona
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Sweden

VWR International AB
Fagerstagatan 18a
163 94 Stockholm
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Switzerland

VWR International AG
Lerzenstrasse 16/18
8953 Dietikon
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

UK

VWR International Ltd
Customer Service Centre
Hunter Boulevard
Magna Park
Lutterworth
Leicestershire
LE17 4XN
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

FR 12

MINI INCUBADOR MICROBIOLOGICO

VWR INCU-Line IL 10
VWR INCU-Line IL 23

MANUAL DE INSTRUCCIONES

Números de catalogo Europeo:

390-0384 IL 10 digital, ventana de la puerta transparente
390-0385 IL 10 digital, ventana de la puerta opaca
390-0482 IL 23 digital, ventana de la puerta transparente

Versión: 4

Emisión: 27.10.2011

ES 1

Domicilio legal del fabricante

Europa

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
B-3001 Leuven
+ 32 16 385011
http://be.vwr.com

País de origen: ESLOVENIA

ES 2

Índice

Advertencia ...................................................................................................................... 4

Información sobre seguridad ........................................................................................... 4

Contenido del embalaje ................................................................................................... 4

Desembalaje .................................................................................................................... 5

Instalación ........................................................................................................................ 5

Normas de uso ................................................................................................................ 5

Símbolos y convenciones ................................................................................................ 5

Especificaciones .............................................................................................................. 6

Visión ............................................................................................................................... 6

Descripción del panel frontal ............................................................................................ 6

Instrucciones de uso ........................................................................................................ 7

Como empezar .......................................................................................................................... 7

Funcionamiento ......................................................................................................................... 7

Reajuste de la temperatura ........................................................................................................ 7

Localización de problemas .............................................................................................. 8

Limpieza y mantenimiento ............................................................................................... 8

Accesorios ....................................................................................................................... 8

Servicio técnico ................................................................................................................ 9

Garantía ........................................................................................................................... 9

Eliminación del equipo ..................................................................................................... 9

Apéndice ........................................................................................................................ 10

Las oficinas locales de VWR en Europa y Asia Pacífico ............................................... 12

ES 3

Advertencia

La configuración y el funcionamiento de este equipo exigen un conocimiento preciso y el seguimiento de
las instrucciones de este manual de usuario. El equipo esta diseñado solo para aplicaciones de
incubación.

Importante: símbolos de seguridad usados en este manual.

Advertencia!
Esta es una advertencia ante situaciones de riesgo y los peligros. El incumplimiento de
esta advertencia puede ser potencialmente mortal. Estas advertencias deben ser tenidas
en cuenta.

Este equipo esta diseñado para 230 V, 50 Hz.
Asegúrese de que esta conectado a la toma de corriente correcta.
Desconecte el cable de alimentación antes de llevar a cabo el mantenimiento o la limpieza
del equipo.

Información sobre seguridad

La responsabilidad de uso del equipo recae exclusivamente sobre el propietario o usuario, se deben evitar
tanto la manipulación por parte de personal no autorizado por el distribuidor como los usos diferentes para
los que está indicado.

El mantenimiento y utilización del equipo se deben realizar de acuerdo con este manual de usuario.

Asegúrese de que este manual de usuario es accesible en todo momento y se ha leído y
comprendido.

Para evitar una descarga eléctrica, no derramar líquidos sobre el equipo.

Contenido del embalaje

IL 10:

Descripción Cantidad

Mini Incubador IL 10 1
Estante de acero inoxidable 1
Cable de alimentación 1

IL 23:

Descripción Cantidad

Incubador IL 23 1
Estante de acero inoxidable 2
Cable de alimentación 1

ES 4

Desembalaje

Inspeccionar cuidadosamente la unidad y accesorios tras la recepción, para descubrir cualquier desperfecto
que pudiera haber sufrido durante el
indicar daños en la unidad. Si usted sospecha que el equipo puede estar dañado, presente inmediatamente
una reclamación a la compañía de transporte de conformidad con su procedimiento antes de ponerse en
contacto con VWR. También verifique que todos los accesorios están incluidos y que el equipo esta en
buenas condiciones de funcionamiento antes de desechar el embalaje original.

transporte. La presencia de golpes en el embalaje exterior pueden

Instalación

Su satisfacción y seguridad requieren una comprensión completa de este instrumento. Lea
las instrucciones cuidadosamente y asegurese de que todos los usuarios reciben una formación
adecuada antes de poner la unidad en uso.

NOTA: Este equipo debe ser utilizado solo para su aplicación prevista; cualquier alteración o
modificación anulara la garantía y puede causar lesiones.

Normas de uso

VWR INCU-Line IL 10 & IL 23 son incubadoras por convección natural que permite calentar las muestras de
manera uniforme hasta un máximo de 70 grados. Las unidades tienen un área de ventana de la puerta lo
que las muestras se puede observar sin necesidad de abrir la puerta, evitando así la pérdida de calor.

Utilizar solo para investigación. No esta permitido su uso con animales o la utilización con fines terapéuticos
o de diagnostico humano.

Símbolos y convenciones

El grafico siguiente es un glosario ilustrado de los símbolos que se utilizan en este manual.

PRECAUCION

Este símbolo indica un riesgo potencial y le avisa a proceder con cautela.

PRECAUCION

Este símbolo indica la presencia de alta tensión y advierte al usuario que proceder con
cautela.

PRECAUCION

Este símbolo indica los riesgos asociados con superficies calientes.

ES 5

Especificaciones

Especificaciones IL 10 IL 23

Eléctrica 230V, 50/60 Hz, 0.3 A 230V, 50/60 Hz, 0.7 A
Controles Control PID Control PID
Rango de temperatura Desde ambiente +5 ºC hasta

+70 ºC
Precisión de la temperatura a 37 ºC ± 0.5 ºC ± 0.5 ºC
Estabilidad de la temperatura a 37 ºC ± 0.5 ºC ± 0.5 ºC
Temperatura ambiente +15 ºC hasta +40 ºC +5 ºC hasta +40 ºC
Interior volumen 10 l 23 l
Dimensiones exteriores (mm) 285 x 280 x 335 340 x 360 x 400
Dimensiones interiores (mm) 230 x 220 x 200 290 x 290 x 270
Peso 8.3 kg 12.8 kg

Desde ambiente +5 ºC hasta
+70 ºC

Visión

Descripción del panel frontal

POWER - interruptor de alimentación: Para conectar la incubadora de ON y OFF. La tecla brilla cuando el

incubador esta en marcha.

▲ - tecla UP (ARRIBA): Para aumentar la temperatura.
▼ - tecla DOWN (ABAJO): Para disminuir la temperatura.

La pantalla: Para visualizar la temperatura (punto parpadea cuando se establece la temperatura).

ES 6

Instrucciones de uso

Como empezar

Compruebe la placa con los datos para la tensión, frecuencia, potencia y requisitos de amperaje. Conecte el
cable de alimentación a un enchufe con toma de tierra. El voltaje no debe variar en más del 10% del valor
que se puede leer en la placa.

Para seleccionar la ubicacion idonea del incubador, tenga en cuenta todas las condiciones que podrían
afectar al rendimiento, tales como el calor de radiadores, etc. Evitar la luz solar directa, corrientes de aire,
calefacción/refrigeración y demas conductos. Permitir un mínimo de 5 cm entre la unidad y las paredes o
tabiques que pueden obstruir el flujo de aire.

Funcionamiento

No utilize esta incubadora en ambientes explosivos o inflamables. No caliente o incube
productos inflamables, explosivos o materiales altamente reactivos ya que puede provocar lesiones
graves.

Coloque la unidad sobre una superficie plana y conectela a un enchufe adecuado con su correspondiente
toma de tierra.

Ponga el estante a la altura deseada, con los bordes hacia arriba Si tiene la intención de colocar las
muestras en la parte inferior de la cámara, ponga el estante con los bordes hacia abajo en la parte inferior
de cámara, creando así un espacio de aire entre la parte inferior de cámara y sus muestras.

Colocar las muestras en la cámara y cerrar la puerta. Asegúrese de que la puerta esté bien cerrada.

Pulse el interruptor de encendido y este se iluminará. El incubador detecta automaticamente la frecuencia
de la corriente electrica F50 o F60 y empieza a calentar.

Seleccione la temperatura de trabajo con las teclas UP (ARRIBA) y DOWN (ABAJO). Para ello, mantenga
pulsada cualquiera de estas 2 teclas durante 2 segundos y un punto en la pantalla parpadeará (los destellos
se mantienen durante 5 segundos), entonces ya podemos seleccionar la Tª entre ambiente +5ºC y +70ºC
con las citadas teclas. Una vez fijada la temperatura a la que queremos trabajar, el display mostrará de
nuevo la temperatura a la que se encuentra en ese momento el incubador pasados 2 segundos.

Siempre se puede comprobar la Tª de trabajo que hemos seleccionado pulsando UP (arriba) o DOWN
(abajo) durante más de 2 segundos.

Reajuste de la temperatura

El incubador tiene un software para el reajuste de la temperatura. En primer lugar se debe medir la
temperatura en el centro de la cámara o en la muestra durante un mínimo de 2 horas. Debemos utilizar un
termometro calibrado con trazabilidad y precisión de 0,1 grados o más. Después de 2 horas o más, leer la
temperatura en el termómetro y compararla con la temperatura en la pantalla LED. La diferencia entre el
termómetro y la pantalla es el valor que vamos a introducir en el software.

Ejemplo 1: Temperatura de referencia es de 37,9 grados, la temperatura en la pantalla es de 37 grados. La
diferencia es 37,9 - 37 = 0,9. El valor es 0,9. (Valor que se introduce en el software)

Ejemplo 2: Temperatura de referencia es de los 36,2 grados, la temperatura en la pantalla es de 37 grados.
La diferencia es 36,2 - 37 = -0,8. El valor es -0,8. (Valor que se introduce en el software)

Procedimiento para el reajuste de la temperatura:

Pulse las teclas UP (ARRIBA) y DOWN (ABAJO) a la vez durante mas de 5 segundos, en la pantalla
aparece COR (corrección) y un punto parpadea.
Con la tecla UP (arriba) o DOWN (abajo) definir el valor (mientras el punto parpadea). Preste atención en el
signo del valor (más o menos). Pasados 5 segundos desde la selección, la pantalla mostrará
automáticamente la temperatura corregida.

ES 7

Localización de problemas

Revisar la información de la tabla siguiente para solucionar problemas de funcionamiento.

Mensaje de

Causa Solución

error

Er1

Fallo de la sonda de temperatura, falta de

Contacte con su distribuidor.
tarjeta electrónica o un ajuste incorrecto de
los parámetros.

Er2

La temperatura momentánea en la
incubadora es de al menos 5 grados
superior a la temperatura establecida,
debido a que la incubadora ha estado
trabajando en la temperatura más alta
recientemente.
La temperatura momentánea en la

Compruebe si la temperatura del conjunto

es de 5 grados o más baja que la

temperatura momentánea en la incubadora.

Si es así, permitir que la incubadora se

enfríe. Gire el interruptor de apagado y

encendido, y vuelva a intentarlo.

Contacte con su distribuidor.
incubadora es de al menos 5 grados
superior a la temperatura establecida,
debido a la falta de sonda de temperatura,
falta de tarjeta electrónica o un ajuste
incorrecto de los parámetros.

Er3

La temperatura momentánea no alcanza la
temperatura establecidos en 2 horas,
porque la puerta se abre, se abre la puerta
con demasiada frecuencia o la temperatura
ambiente es demasiado baja.

Compruebe que la puerta esté bien cerrada,

no abra la puerta con demasiada frecuencia

durante la operación, comprobar que la

temperatura ambiente está por encima del

mínimo. Gire el interruptor de apagado y

encendido, y vuelva a intentarlo.
La temperatura momentánea no alcanza la

Contacte con su distribuidor.
temperatura establecidos en 2 horas,
debido a un fusible térmico corta, falta de
calefacción, falta de tarjeta electrónica o un
ajuste incorrecto de los parámetros.

Limpieza y mantenimiento

Antes de cualquier mantenimiento o limpieza de la unidad, desconecte el cable de

alimentación de la toma de pared.

No se necesita mantenimiento de rutina en la unidad.

Limpiar la unidad interiormente y exteriormente con un paño húmedo y jabón suave. No sumerja la unidad o
derrame de líquidos dentro. El uso de alcohol o limpiadores a base de amoníaco en la ventana puede
dañarla. Dejar que el incubador se seque completamente por dentro y por fuera antes de conectar el cable
de corriente y utilizarlo.

Accesorios

IL 10:

Descripción Cantidad Cat. No.

Estante extra, 226 x 215mm, de acero inoxidable 1 390-0387
Soportes para tubos de ensayo, 2 x 6 posiciones, Ø 32 mm 1 390-0386

IL 23:

Descripción Cantidad Cat. No.

Estante extra, 286 x 285 mm, de acero inoxidable 1 390-0483
Soportes para tubos de ensayo, 2 x 6 posiciones, Ø 32 mm 1 390-0386

ES 8

Servicio técnico

Recursos en Internet

Visite la página de VWR en www.vwr.com para:

• Obtener los contactos del servicio técnico.

• Acceder al Catálogo online de VWR y obtener información acerca de accesorios y productos relacionados.

• Información adicional sobre productos y ofertas especiales.

Contacto

Para obtener más información o asistencia técnica póngase en contacto con su representante local de VWR
o visite www.vwr.com.

Garantía

VWR International garantiza este producto contra defectos en el material y mano de obra durante un

periodo de dos (2) años desde la fecha de compra. Si se detectara un defecto, VWR a criterio propio,
reparará, sustituirá o abonará el importe de la compra del producto sin cargo para el cliente, siempre que se
le devuelva dentro del plazo de dicha garantía. Esta garantía no es efectiva si el producto se hubiera
dañado por accidente, abuso, uso indebido, aplicación incorrecta o debido a un desgaste normal.
Para su seguridad, los equipos devueltos deben estar asegurados contra posibles daños o pérdidas. Esta
garantía se limitará a la sustitución de productos defectuosos. SE ACUERDA EXPRESAMENTE QUE ESTA
GARANTÍA SE APLICARÁ EN LUGAR DE CUALQUIER OTRA GARANTÍA DE IDONEIDAD Y EN LUGAR
DE LA GARANTÍA DE COMERCIABILIDAD.

Eliminación del equipo

Este equipo se halla identificado con el símbolo de un cubo de basura tachado, lo que significa que no debe
eliminarse en los desechos residuales habituales.
En lugar de ello, usted es responsable de eliminar el equipo de forma adecuada al finalizar su vida útil,
llevándolo a un centro autorizado que lo recoja y proceda a su reciclaje. Usted también es responsable de
descontaminar el equipo si contiene impurezas biológicas, químicas o radiológicas, para evitar riesgos en la
salud de las personas encargadas de la eliminación y el reciclaje.
Cualquier información adicional que necesite sobre el lugar de entrega de su equipo podrá solicitarla al
distribuidor donde realizó originalmente la compra.

Si procede como se describe arriba, ayudará a proteger los recursos naturales y técnicos del medio
ambiente y garantizará que su equipo se recicle de modo que se proteja la salud de las personas.

Muchas gracias

ES 9

Apéndice

ES 10

ES 11

Las oficinas locales de VWR en Europa y Asia Pacífico

Austria

VWR International GmbH
Graumanngasse 7
1150 Wien
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Belgium

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
3001 Leuven
Tel.: [phone]
Fax: [phone]
E-mail:
[e-mail]

China

VWR International China Co., Ltd
Suite 3B02, Qilai Building, No. 889
Yishan Road
Shanghai 200233, China
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Denmark

VWR - Bie & Berntsen
Transformervej 8
2730 Herlev
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Finland

VWR International Oy
Valimotie 9
00380 Helsinki
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

France

VWR International S.A.S.
Le Périgares – Bâtiment B
201, rue Carnot
94126 Fontenay-sous-Bois cedex
Tel.: [phone]

(0,15 EUR TTC/min)

Fax: [phone]

(0,15 EUR TTC/min)

E-mail: [e-mail]

Germany

VWR International GmbH
Hilpertstrasse 20a
D - 64295 Darmstadt
Tel.: [phone]*
Fax: [phone]*
E-mail: [e-mail]

*0,14 €/Min. aus d. dt. Festnetz,
Mobilfunk max. 0,42 €/Min.

Hungary

VWR International Kft.
Simon László u. 4.
4034 Debrecen
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

India

VWR Lab Products Pte Ltd
2nd Floor, Front Wing, 135/12,
Brigade Towers
Brigade Road
Bangaluru 560025 India

Tel.: [phone] (Mumbai)
Tel.: [phone] (Bangalore)

Fax: [phone]
E-mail: [e-mail]

Ireland / Northern Ireland

VWR International Ltd / VWR
International (Northern Ireland) Ltd
Orion Business Campus
Northwest Business Park
Ballycoolin
Dublin 15
Tel.: [phone]
Fax: [phone]
E-mail [e-mail]

Italy

VWR International s.r.l.
Via Stephenson 94
20157 Milano (MI)
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

The Netherlands

VWR International B.V.
Postbus 8198
1005 AD Amsterdam
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Norway

VWR International AS
Haavard Martinsens vei 30
0978 Oslo
Tel.: 0 2290
Fax: [phone]
E-mail: [e-mail]

Poland

Labart Sp. z o.o.
A VWR International Company
Limbowa 5
80-175 Gdansk
Tel.: [phone]
Fax. [phone]
E-mail: [e-mail]

Portugal

VWR International - Material de
Laboratório, Lda
Edifício Neopark
Av. Tomás Ribeiro, 43- 3 D
2790-221 Carnaxide
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Singapore

VWR Singapore Pte Ltd
18 Gul Drive
Singapore 629468
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]

Spain

VWR International Eurolab S.L.
C/ Tecnología 5-17
A-7 Llinars Park
08450 - Llinars del Vallès
Barcelona
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Sweden

VWR International AB
Fagerstagatan 18a
163 94 Stockholm
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Switzerland

VWR International AG
Lerzenstrasse 16/18
8953 Dietikon
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

UK

VWR International Ltd
Customer Service Centre
Hunter Boulevard
Magna Park
Lutterworth
Leicestershire
LE17 4XN
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

ES 12

Mikrobiologischer Inkubator

VWR INCU-Line IL 10
VWR INCU-Line IL 23

BETRIEBSANLEITUNG

Europäische Katalog Nummern:

390-0384 IL 10 digital, transparentes Türfenster
390-0385 IL 10 digital, lichtundurchlässiges Türfenster
390-0482 IL 23 digital, transparentes Türfenster

Ausgabe: 4

Ausgestellt: 27.10.2011

DE 1

Adresse des Herstellers

Europa

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
B-3001 Leuven
+ 32 16 385011
http://be.vwr.com

Herstellungsland: SLOWENIEN

DE 2

Inhaltsverzeichnis

Warnung .......................................................................................................................... 4

Sicherheitshinweise ......................................................................................................... 4

Lieferumfang .................................................................................................................... 4

Auspacken ....................................................................................................................... 5

Allgemeine Richtlinien...................................................................................................... 5

Verwendungszweck ......................................................................................................... 5

Gefahrensymbole ............................................................................................................ 5

Produktspezifikationen ..................................................................................................... 6

Übersicht .......................................................................................................................... 6

Beschreibung der Frontplatte ........................................................................................... 6

Anweisungen zur Verwendung ........................................................................................ 7

Stromversorgung und Aufstellungsort ........................................................................................ 7

Betrieb ........................................................................................................................................ 7

Justierung des Temperaturreglers ............................................................................................. 7

Fehlermeldungen ............................................................................................................. 8

Wartung und Reinigung ................................................................................................... 8

Zubehör ........................................................................................................................... 8

Technischer Kundendienst .............................................................................................. 9

Garantie ........................................................................................................................... 9

Entsorgung des Produktes ............................................................................................... 9

Anlage............................................................................................................................ 10

Lokal VWR Büros in Europa und Asien Pazifik .............................................................. 12

DE 3

Warnung

Konfiguration und Betrieb dieses Gerätes erfordert eine genaue Kenntnis und Beachtung der
Anweisungen in diesem Handbuch. Das Gerät ist nur für die vorgesehene Anwendung konzipiert.

Wichtige Sicherheitssymbole, die in diesem Handbuch verwendet sind:

Warnung!
Dies ist eine Warnung vor Risiken und Gefahren. Nichtbeachtung dieser Warnung könnte
lebensbedrohlich sein. Diese Warnungen müssen unbedingt beachtet werden.

Dieses Gerät ist ausgelegt für 230 V, 50 Hz.
Stellen Sie sicher, dass es an die richtige Stromversorgung angeschlossen ist.
Ziehen Sie vor Durchführung von Wartungs- oder Reinigungsarbeiten den Netzste cker.

Sicherheitshinweise

Die Verantwortung für den Betrieb des Geräts liegt ausschließlich bei dem Eigentümer oder dem Benutzer,
wenn dieses Gerät falsch gepflegt, gewartet oder durch nicht von einem autorisierten Händler beauftragte
andere Personen gewartet wird oder wenn das Gerät in einer Weise entgegen seiner vorgesehenen
Anwendung eingesetzt wird.

Das Gerät muss in Übereinstimmung mit dieser Bedienungsanleitung betrieben und gewartet werden.

Stellen Sie sicher, dass dieses Handbuch jederzeit zugänglich ist und dass es gelesen und
verstanden wurde.

Um Stromschläge zu vermeiden Schütten Sie keine Flüssigkeiten auf das Gerät.

Lieferumfang

IL 10:

Beschreibung Menge

Mini Inkubator IL 10 1
Edelstahl Einschubgitter 1
Netzkabel 1

IL 23:

Beschreibung Menge

Inkubator IL 23 1
Edelstahl Einschubgitter 2
Netzkabel 1

DE 4

Auspacken

Überprüfen Sie das Gerät und Zubehör gründlich nach Erhalt auf Schäden, die während des Versands
aufgetreten sein können. Schwere Schäden an der Verpackung können auf Schäden am Gerät hindeuten.
Wenn Sie Schäden am Gerät vermuten, ist dies sofort beim Spediteur zu reklamieren, bevor Sie VWR
kontaktieren. Überprüfen Sie auch, dass alle Zubehörteile enthalten sind und das das Gerät in
einwandfreiem Zustand ist, bevor Sie die Verpackung entsorgen.

Allgemeine Richtlinien

Ihre Zufriedenheit und Sicherheit erfordern ein umfassendes Verständnis dieses Geräts.
Lesen Sie die Anleitung sorgfältig durch und stellen Sie sicher, dass alle Betreiber eine
angemessene Einweisung erhalten, bevor Sie das Gerät in Betrieb nehmen.

HINWEIS: Das Gerät darf nur für den vorgegebene Verwendungszweck eingesetzt werden,
Änderungen oder Modifikationen machen die Garantie ungültig und können zu Verletzungen führen.

Verwendungszweck

VWR INCU-Line IL 10 & IL 23 sind kompakte Inkubatoren mit natürlicher Konvektion für allgemeine
Anwendungen, der Proben gleichmäßig bis zu einem Maximum von 70 ºC heizen kann. Die Geräte verfügen
über eine Sichtfenster in der Tür, so Proben ohne das Öffnen der Tür beobachtet werden können und
verhindert so Wärmeverluste.

Nur für Forschungszwecke zu verwenden. Nicht für tierische oder menschliche therapeutische oder
diagnostische Zwecke.

Gefahrensymbole

Die folgende Tabelle ist ein illustriertes Glossar der Gefahrensymbole, die in diesem Handbuch verwendet
werden.

ACHTUNG
Dieses Symbol kennzeichnet eine potenzielle Gefahr und warnt Sie mit Vorsicht vorzugehen.

ACHTUNG
Dieses Symbol zeigt das Vorhandensein von Hochspannung und warnt den Benutzer mit
Vorsicht vorzugehen.

ACHTUNG
Dieses Symbol weist auf Risiken, die in Zusammenhang mit heißen Oberflächen entstehen.

DE 5

Produktspezifikationen

Spezifikationen IL 10 IL 23

Stromversorgung 230V, 50/60 Hz, 0.3 A 230V, 50/60 Hz, 0.7 A
Regler PID-Regler PID-Regler
Temperaturbereich Umgebungstemperatur +5 ºC

bis +70 ºC
Temperaturgenauigkeit bei 37 ºC ± 0.5 ºC ± 0.5 ºC
Temperaturstabilität bei 37 ºC ± 0.5 ºC ± 0.5 ºC
Umgebungstemperatur +15 ºC bis +40 ºC +5 ºC bis +40 ºC
Innenvolumen 10 l 23 l
Außenabmessungen B × T × H (mm) 285 x 280 x 335 340 x 360 x 400
Innendabmessungen B × T × H (mm) 230 x 220 x 200 290 x 290 x 270
Gewicht 8.3 kg 12.8 kg

Umgebungstemperatur +5 ºC
bis +70 ºC

Übersicht

Beschreibung der Frontplatte

POWER - netzschalter: Zum Drehen des Inkubators ON und OFF. Die Taste leuchtet, wenn der Inkubator

eingeschaltet ist.

▲ - UP-Taste: Zur Erhöhung der Temperatur.
▼ - DOWN-Taste: Für die Verringerung der Temperatur.

LED Anzeige: Für die Anzeige der Temperatur (Punkt blinkt, wenn Sie die Temperatur eingestellt).

DE 6

Anweisungen zur Verwendung

Stromversorgung und Aufstellungsort

Überprüfen Sie Ihre Netzversorgung mit dem Geräte Typenschild hinsichtlich der Spannung-, Leistung- und
Sicherungsanforderungen. Wenn diese übereinstimmen, schließen Sie das Netzkabel an eine geerdete
Steckdose an. Die Spannung sollte nicht mehr als 10% von dem Wert auf dem Typenschild abweichen.

Bei der Auswahl des Standorts, berücksichtigen Sie alle Einflüsse, die die Leistung beinträchtigen können,
wie Hitze von Heizkörpern, Autoklaven, usw. Vermeiden Sie direkte Sonneneinstrahlung, direkte Luftzüge
von Heizungs-/Lüftungssystemen sowie stark frequentierte Bereiche. Stellen Sie sicher, dass der Abstand
zur Wand und anderen Geräten mindestens 50 mm beträgt und die freie Luftzirkulation gewährleistet wird.

Betrieb

Verwenden Sie diesen Inkubator nicht in explosiven oder entflammbaren Umgebungen.
Erhitzen Sie keine brennbare, explosive oder hochreaktive Materialien in diesem Inkubator, da dies
zu schweren Verletzungen führen kann.

Stellen Sie das Gerät auf eine ebene Fläche und schließen Sie das Gerät an eine ordnungsgemäß geerdete
Steckdose mit entsprechender Spannung an.

Positionieren Sie das Einschubgitter mit den Kanten nach oben auf die gewünschte Höhe. Wenn Sie Proben
auf den Boden der Kammer stellen, legen Sie das Einschubgitter so dass die Kanten nach unten auf den
Boden der Kammer zeigen wodurch ein Luftspalt zwischen dem Boden der Kammer und Ihren Proben
geschaffen wird.

Legen Sie die Proben in die Kammer und schliessen Sie die Tür. Achten Sie darauf, dass die Tür richtig
geschlossen ist.

Stellen Sie den Netzschalter auf die Position ON. Der Schalter leuchtet. In der Anzeige findet der Inkubator
die Netzfrequenz F50 oder F60 automatisch. Inkubator beginnt zu heizen.

Stellen Sie die gewünschte Temperatur mit der UP- oder DOWN-Taste ein. Sie müssen die UP-oder DOWN­Taste länger als 2 Sekunden gedrückt halten bis das Licht in der Anzeige blinkt. Wenn das Licht blinkt (blinkt
für 5 Sekunden), stellen Sie die Temperatur auf den gewünschten Wert zwischen Raumtemperatur +5ºC bis
+70ºC ein. Wenn die gewünschte Temperatur eingestellt ist, zeigt die LED Anzeige nach 2 Sekunden die
aktuelle Temperatur automatisch an.

Sie können die SET-Temperatur immer ansehen, wenn Sie die UP- oder DOWN-Taste länger als 2
Sekunden gedrückt halten.

Justierung des Temperaturreglers

Der Inkubator hat eine Software für die Justierung des Temperaturreglers. Sie müssen zunächst die
Temperatur für mindestens 2 Stunden in der Mitte der Kammer oder in der Probe messen. Sie müssen ein
zertifiziertes Referenz-Temperatur-Messgerät mit einer Genauigkeit von 0,1 ºC oder besser zur Messung der
Temperatur verwenden. Nach 2 Stunden oder mehr lesen Sie die Temperatur des Thermometers ab und
vergleichen sie mit der Temperatur an der LED-Anzeige. Die Differenz gegenüber dem Thermometer und
der Anzeige ist der Wert, den Sie in die Software eingeben müssen.

Beispiel 1: Die Referenz-Temperatur beträgt 37,9 ºC, die Temperatur an der Anzeige beträgt 37 ºC. Die
Differenz beträgt 37,9 – 37 = 0,9. Der Wert ist 0,9 (Wert, den Sie in die Software eingeben).

Beispiel 2: Die Referenz-Temperatur beträgt 36,2 ºC, die Temperatur an der Anzeige beträgt 37 ºC. Die
Differenz ist 36,2 – 37 = –0,8. Der Wert ist -0,8 (Wert, den Sie in die Software eingeben).

Verfahren zur Justierung des Temperaturreglers:

Drücken Sie die UP und DOWN-Tasten gleichzeitig und halten sie diese für mehr als 5 Sekunden – die
Anzeige zeigt Cor und das Licht blinkt.
Mit UP oder DOWN-Taste definieren Sie den Wert (wenn das Licht blinkt). Achten sie auf das Wert-Zeichen
(plus oder minus). 5 Sekunden nachdem Sie den Wert definiert haben, zeigt die Anzeige die momentane
Temperatur automatisch an.

DE 7

Fehlermeldung

Sehen Sie die Informationen in der Tabelle unten, um evtl. Fehlermeldungen zu beheben.

Fehler-

Ursache Lösung

meldung

Er1

Temperatursonde Fehler, Elektronikkarte

Kontaktieren Sie Ihren Händler.
Fehler oder falsche Einstellung der
Parameter.

Er2

Momentane Temperatur im Inkubator ist
mindestens 5 ºC höher als die Set­Temperatur, weil mit dem Inkubator vor
kurzem bei einer höher eingestellten
Temperatur gearbeitet wurde.

Prüfen Sie ob die Set-Temperatur mehr als

5 ºC niedriger ist als die momentane

Temperatur im Inkubator. Wenn ja, lassen

Sie den Inkubator abkühlen. Schalten Sie

dazu den Netzschalter aus und später

wieder ein.
Momentane Temperatur im Inkubator ist

Kontaktieren Sie Ihren Händler.
mindestens 5 ºC höher als die Set­Temperatur aufgrund Temperatursonde
Fehler, Elektronikkarte Fehler oder falsche
Einstellung der Parameter.

Er3

Der Inkubator erreicht die Set-Temperatur
nicht innerhalb von 2 Stunden.
Mögliche Gründe: die Tür wurde zu oft
geöffnet oder die Umgebungstemperatur ist
zu niedrig.

Prüfen Sie ob die Tür richtig geschlossen ist.

Öffnen Sie während des Betriebs die Tür

nicht zu häufig. Prüfen Sie ob die

Umgebungstemperatur innnerhalb der

vorgegebenen Werte liegt.

Schalten Sie den Netzschalter aus und

wieder ein.
Der Inkubator erreicht die Set-Temperatur

Kontaktieren Sie Ihren Händler.
nicht innerhalb von 2 Stunden.
Mögliche Gründe: Sicherung oder Heizung
oder Elektronikkarte sind defekt. Parameter
sind falsch eingestellt.

Wartung und Reinigung

Ziehen Sie vor jeder Wartung oder Reinigung des Gerätes den Netzstecker aus der

Steckdose.

Eine regelmäßige Wartung des Gerätes ist nicht erforderlich.

Reinigen Sie das Gerät von innen und außen mit einem feuchten Tuch und einer milden Seife. Tauchen Sie
das Gerät nicht in Flüssigkeiten und verschütten Sie keine Flüssigkeiten auf dem Gerät. Die Benutzung von
Alkohol- oder Ammoniak-Reiniger auf dem Türfenster kann dieses zerstören. Lassen Sie den Inkubator
vollständig von innen und außen trocknen, bevor Sie ihn wieder an die Spannungsversorgung anschließen
und benutzen.

Zubehör

IL 10:

Beschreibung Menge Kat. Nr.

Zusätzlicher Edelstahl Einschub, 226 x 215 mm 1 390-0387
Röhrchengestell, 2 x 6 Positionen, Ø 32 mm 1 390-0386

IL 23:

Beschreibung Menge Kat. Nr.

Zusätzlicher Edelstahl Einschub, 286 x 285 mm 1 390-0483
Röhrchengestell, 2 x 6 Positionen, Ø 32 mm 1 390-0386

DE 8

Technischer Kundendienst

Web-Ressourcen

Auf der VWR Website unter www.vwr.com finden Sie die folgenden Informationen:

• Alle Kontaktdaten des technischen Kundendienstes.

• VWR Online-Katalog sowie Informationen über Zubehör und zugehörige Produkte.

• Weiterführende Produktinformationen und Sonderangebote.

Kontakt

Wenn Sie Informationen oder technische Unterstützung benötigen, wenden Sie sich an Ihr VWR
Vertriebszentrum oder besuchen Sie unsere Website unter www.vwr.com.

Garantie

VWR International gewährleistet, dass dieses Produkt ab Kaufdatum zwei (2) Jahre frei von Material- und

Herstellungsfehlern ist. Liegt ein Fehler vor, entscheidet VWR nach eigenem Ermessen, das Produkt für Sie
kostenfrei zu reparieren oder auszutauschen oder Ihnen den Kaufpreis des Produkts zu erstatten, sofern es
innerhalb des Garantiezeitraums zurückgesendet wird. Diese Garantie erlischt, wenn das Produkt
versehentlich oder absichtlich, durch unsachgemäßen Gebrauch oder durch normalen Verschleiß
beschädigt wurde.
Zu Ihrer Sicherheit müssen zurückgesendete Artikel gegen Schäden und Verlust versichert werden. Diese
Garantie ist auf den Austausch von fehlerhaften Produkten beschränkt. ES WIRD AUSDRÜCKLICH
VEREINBART, DASS DIESE GARANTIE ANSTELLE JEGLICHER GEWÄHRLEISTUNG DER EIGNUNG
UND ANSTELLE DER GEWÄHRLEISTUNG DER HANDELBARKEIT GILT.

Entsorgung des Produktes

Dieses Produkt ist mit dem Symbol der „durchgestrichenen Mülltonne“ versehen. Das bedeutet, dass dieses
Produkt nicht mit dem Restmüll entsorgt werden darf.
Stattdessen ist es in Ihrer Verantwortung, das Produkt am Ende der Nutzungsdauer ordnungsgemäß zu
entsorgen, indem Sie es an eine autorisierte Entsorgungseinrichtung geben, die das Produkt separat
sammelt und dem Recycling zuführt. Sie sind außerdem dafür verantwortlich, die Anlage im Falle einer
biologischen, chemischen bzw. radioaktiven Verunreinigung zu dekontaminieren, um die Personen, die mit
der Entsorgung und dem Recycling beauftragt sind, keiner Gesundheitsgefahr auszusetzen.
Weitere Informationen über den Ort, an dem Sie Ihr Produkt abgeben können, erhalten Sie bei Ihrem
Händler vor Ort, bei dem Sie das Produkt ursprünglich gekauft haben.

Wenn Sie wie oben beschrieben vorgehen, helfen Sie, natürliche Ressourcen zu schonen und stellen sicher,
dass Ihr Produkt so recycelt wird, dass die Gesundheit der Menschen geschützt wird.

Vielen Dank!

DE 9

Anlage

DE 10

DE 11

Lokal VWR Büros in Europa und Asien Pazifik

Austria

VWR International GmbH
Graumanngasse 7
1150 Wien
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Belgium

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
3001 Leuven
Tel.: [phone]
Fax: [phone]
E-mail:
[e-mail]

China

VWR International China Co., Ltd
Suite 3B02, Qilai Building, No. 889
Yishan Road
Shanghai 200233, China
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Denmark

VWR - Bie & Berntsen
Transformervej 8
2730 Herlev
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Finland

VWR International Oy
Valimotie 9
00380 Helsinki
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

France

VWR International S.A.S.
Le Périgares – Bâtiment B
201, rue Carnot
94126 Fontenay-sous-Bois cedex
Tel.: [phone]

(0,15 EUR TTC/min)

Fax: [phone]

(0,15 EUR TTC/min)

E-mail: [e-mail]

Germany

VWR International GmbH
Hilpertstrasse 20a
D - 64295 Darmstadt
Tel.: [phone]*
Fax: [phone]*
E-mail: [e-mail]

*0,14 €/Min. aus d. dt. Festnetz,
Mobilfunk max. 0,42 €/Min.

Hungary

VWR International Kft.
Simon László u. 4.
4034 Debrecen
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

India

VWR Lab Products Pte Ltd
2nd Floor, Front Wing, 135/12,
Brigade Towers
Brigade Road
Bangaluru 560025 India

Tel.: [phone] (Mumbai)
Tel.: [phone] (Bangalore)

Fax: [phone]
E-mail: [e-mail]

Ireland / Northern Ireland

VWR International Ltd / VWR
International (Northern Ireland) Ltd
Orion Business Campus
Northwest Business Park
Ballycoolin
Dublin 15
Tel.: [phone]
Fax: [phone]
E-mail [e-mail]

Italy

VWR International s.r.l.
Via Stephenson 94
20157 Milano (MI)
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

The Netherlands

VWR International B.V.
Postbus 8198
1005 AD Amsterdam
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Norway

VWR International AS
Haavard Martinsens vei 30
0978 Oslo
Tel.: 0 2290
Fax: [phone]
E-mail: [e-mail]

Poland

Labart Sp. z o.o.
A VWR International Company
Limbowa 5
80-175 Gdansk
Tel.: [phone]
Fax. [phone]
E-mail: [e-mail]

Portugal

VWR International - Material de
Laboratório, Lda
Edifício Neopark
Av. Tomás Ribeiro, 43- 3 D
2790-221 Carnaxide
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Singapore

VWR Singapore Pte Ltd
18 Gul Drive
Singapore 629468
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]

Spain

VWR International Eurolab S.L.
C/ Tecnología 5-17
A-7 Llinars Park
08450 - Llinars del Vallès
Barcelona
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Sweden

VWR International AB
Fagerstagatan 18a
163 94 Stockholm
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Switzerland

VWR International AG
Lerzenstrasse 16/18
8953 Dietikon
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

UK

VWR International Ltd
Customer Service Centre
Hunter Boulevard
Magna Park
Lutterworth
Leicestershire
LE17 4XN
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

DE 12

Incubatore microbiologico

VWR INCU-Line IL 10
VWR INCU-Line IL 23

Manuale d'istruzioni

Codice:

390-0384 IL 10 porta in vetro trasparente, digitale
390-0385 IL 10 porta in vetro opaco, digitale
390-0482 IL 23 porta in vetro trasparente, digitale

Versione: 4

Pubblicato: 27.10.2011

IT 1

Indirizzo legale del produttore

Europa

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
B-3001 Leuven
+ 32 16 385011
http://be.vwr.com

Paese di origine: SLOVENIA

IT 2

Indice

Avvertenze ....................................................................................................................... 4

Informazioni di sicurezza ................................................................................................. 4

Contenuto della confezione ............................................................................................. 4

Disimballaggio ................................................................................................................. 5

Installazione ..................................................................................................................... 5

Uso .................................................................................................................................. 5

Simboli e convenzioni ...................................................................................................... 5

Specifiche del prodotto .................................................................................................... 6

Prospetto ......................................................................................................................... 6

Descrizione del pannello frontale ..................................................................................... 6

Istruzioni per l'uso ............................................................................................................ 7

Prima di iniziare ......................................................................................................................... 7

Utilizzo ....................................................................................................................................... 7

Ricalibrazione della temperatura ............................................................................................... 7

Risoluzione problemi ....................................................................................................... 8

Pulizia e manutenzione .................................................................................................... 8

Accessori ......................................................................................................................... 8

Assistenza tecnica ........................................................................................................... 9

Garanzia .......................................................................................................................... 9

Smaltimento del prodotto ................................................................................................. 9

Appendice ...................................................................................................................... 10

Locali uffici VWR in Europa e Asia Pacifico ................................................................... 12

IT 3

Avvertenze

Il montaggio e l'uso di questo dispositivo richiedono una conoscenza precisa e la esecuzione delle
istruzioni di questo manuale.

Simboli importanti di pericolo usati in questo manuale:

Attenzione!
Questo è un avvertimento di s ituazioni di rischio o pericolo. Il mancato avvistamento di
questo avvertimento potrebbe porre in pericolo la Vostra vita. A questo avvertimento
dovete prestare attenzione.

Questo dispositivo ha tensione di alimentazione di 230 V, 50 Hz.
Assicuratevi che sia collegato alla tensione corretta. Prima di eseguire lavori di pulizia o
manutenzione scollegate il cavo di alimentazione.

Informazioni di sicurezza

La responsabilità per il funzionamento del prodotto è esclusivamente del proprietario o dell'utente. Se il
dispositivo è manutenzionato in modo errato oppure se manutenzionato o alterato da persone non impiegate
dal rivenditore autorizzato, ma anche in caso di utilizzo del prodotto in modo contrario al suo scopo
specificato.

Il dispositivo deve essere manutenzionato e gestito in conformità con questo manuale.

Assicuratevi che questo manuale sia accesibile in qualsiasi momento e che sia stato letto
e capito.

Per evitare scosse elettriche non versare liquidi sulle apparecchiature.

Contenuto della confezione

IL 10:

Descrizione Quantità

Mini incubatore IL 10 1
Ripiano in acciaio inox 1
Cavo di alimentazione 1

IL 23:

Descrizione Quantità

Incubatore IL 23 1
Ripiano in acciaio inox 2
Cavo di alimentazione 1

IT 4

Disimballaggio

Al momento del ricevimento controllate accuratamente l'unità e gli accessori per eventuali danni che
possono essersi verificati durante il trasporto. Gravi danni del contenitore d'imballagio possono indicare un
danno dell'unità. In caso si sospetti un danno dell'unità, fate immediatamente reclamo al corriere, conforme
alla loro regolamentazione, prima di contattare VWR. Accertatevi inoltre che tutti gli accessori siano inclusi e
che l'unita sia in buono stato di funzionamento prima di scartare la confezione di spedizione.

Installazione

Per la Vostra soddisfazione e sicurezza è indispensabile la conoscenza dell'unità. Leggete le
istruzioni con cura ed accertatevi che tutti gli operatori abbiano ricevuto una formazione adeguata
prima della messa in uso dell'unità.

NOTA: Questo dispositivo deve essere usato solo per l'aplicazione alla quale è destinato; qualsiasi
alterazione o modificazione invalidano la garanzia e possono causarvi lesioni.

Uso

VWR INCU-Line IL 10 & IL 23 sono incubatori compatti a convezione di uso generale in grado di riscaldare
uniformemente campioni fino ad un massimo di 70 ºC. Le unità hanno una zona di porta finestra in modo che
i campioni possono essere osservati senza aprire la porta, evitando così la perdita di calore.

Solo per usi di ricerca. Il prodotto non è destinato per uso terapeutico o diagnostico degli animali o umani.

Simboli e convenzioni

La seguente tabella esplica tutti i simboli usati in questo manuale.

ATTENZIONE

Questo simbolo indica un potenziale rischio e dà allarme. Pricedete con cautela.

ATTENZIONE

Questo simbolo indica la presenza di una tensione alta e avverte l'utente di procedere con
cautela.

ATTENZIONE

Questo simbolo indica rischi collegati alle superfici calde.

IT 5

Specifiche del prodotto

Specifiche IL 10 IL 23

Elettriche 230V, 50/60 Hz, 0.3 A 230V, 50/60 Hz, 0.7 A
Controllo Controllore PID Controllore PID
Intervallo di temperatura Da ambiente +5 ºC fino

a +70 ºC
Precisione della temperatura a 37 ºC ± 0.5 ºC ± 0.5 ºC
Stabilità di temperatura a 37 ºC ± 0.5 ºC ± 0.5 ºC
Temperatura ambiente +15 ºC fino a +40 ºC +5 ºC fino a +40 ºC
Interni volume 10 l 23 l
Dimensioni esterne (mm) 285 x 280 x 335 340 x 360 x 400
Dimensioni interne (mm) 230 x 220 x 200 290 x 290 x 270
Peso 8.3 kg 12.8 kg

Da ambiente +5 ºC fino
a +70 ºC

Prospetto

Descrizione del pannello frontale

POWER - interruttore di alimentazione: Per accendere l'incubatore ON e OFF. Il pulsante power brilla

quando l'incubatore è acceso.

▲ - pulsante SU: Per aumentare la temperatura.
▼ - pulsante GIÙ: Per diminuire la temperatura.

Display: Per la visualizzazione della temperatura (punto lampeggia quando si imposta la temperatura).

IT 6

Istruzioni per l'uso

Prima di iniziare

Verificate sulla targhetta dei dati le requisizioni di tensione, potenza e Ampere. Se i dati corrispondono alla
fonte di alimentazione, collegate il cavo di alimentazione ad una presa a terra. La tensione non dovrebbe
variare più del 10% rispetto ai dati previsti sulla targhetta.

Nella scelta del luogo, prendete in considerazione tutte le condizioni che potrebbero influire sulle prestazioni
del prodotto, come il calore dai termosifoni, autoclavi, ecc. Evitate la diretta esposizione al sole, i rapidi
movimenti di correnti d'aria, condotti di riscaldamento/raffreddamento e aree di grande traffico. Consentite un
minimo di 5 cm tra il dispositivo e le pareti o parti che potrebbero ostacolare il flusso d'aria libera.

Utilizzo

Non usate questo incubatore in ambienti esplosivi o infiammabili. Non riscaldate o incubate

materiali infiammabili, esplosivi o altamente reattivi per non provocare seri danni.

Collocate l'unità su una superficie piana e collegate l'apparecchio a una presa di messa a terra di tensione
adeguata.

Posizionate il ripiano all'altezza desiderata, con i bordi del ripiano posizionati in alto. Se avete intenzione di
mettere i campioni sul fondo del incubatore, posizionate il ripiano con i bordi verso il basso, cosicché si formi
uno spazio d'aria tra il fondo del incubatore e i Vostri campioni.

Posizionare i campioni nella camera e chiudere la porta. Assicurarsi che la porta sia ben chiusa.

Premete l'interruttore di alimentazione in posizione ON. Il pulsante si dovrebbe illuminare. Sul display
l'incubatore automaticamente rileva la frequenza di approvvigionamento F50 o F60. L'incubatore inizia a
riscaldare.

Scegliete la temperatura desiderata aiutandovi con i pulsanti SU e GIÙ. È neccessario tenere premuto il
tasto SU o GIÙ più di 2 secondi. Il puntino sul display lampeggia. Quando il puntino sul diplay inizia a
lampeggiare (non lampeggia 5 secondi) impostate la temperatura desiderata da ambiente +5ºC fino a +70ºC.
Quando la temperatura desiderata è impostata, il display mostrerà automaticamente la temperatura
momentanea.

Potete sempre guardare l'impostazione temperatura tenendo premuto il tasto SU o GIÙ più di 2 secondi.

Ricalibrazione della temperatura

L'incubatore ha un software per calibrare la temperatura. Dovete innanzitutto misurare la temperatura al
centro dell'interno dell'incubatore o nel campione per almeno 2 ore. La temperatura deve essere misurata
con uno strumento per misurare la temperatura certificato con la precisione di 0.1 ºC o più. Dopo 2 o più ore,
leggete la temperatura sul termometro paragonandolo a quella sul LED display. La differenza tra il
termometro e il display è un valore che dopo annoterete nel software.

Esempio1: La temperatura di riferimento è 37,9 ºC, invece la temperatura sul display è 37 ºC. La differenza è
37,9 ºC – 37 ºC = 0,9. Il valore è 0,9 (che annoterete nel software).

Esempio 2: La temperatura di riferimento è 36,2 ºC, mentre la temperatura sul display è 37 ºC. La differenza
è 36,2 ºC – 37 ºC = -0,8. Il valore è -0,8 (che annoterete nel software).

Procedura per il riaggiustamento della temperatura:

Tenete premuti contemporaneamente i tasti SU e GIÙ per più di 5 secondi – sul display compare Cor
(correzione) e il puntino lampeggia.
Con i tasti SU o GIÙ impostate il valore (quando il puntino lampeggia). Fate attenzione al segno del valore
(positivo, negativo). 5 secondi dopo l'impostazione della temperatura, il display mostrerà automaticamente la
temperatura momentanea.

IT 7

Risoluzione problemi

Esaminate le informazioni presenti nella tabella qui sotto per risolvere i problemi di funzionamento.

Il problema
sul display

Er1

Er2

Er3

Difettoso sonda di temperatura, scheda
elettronica difettosa o errata impostazione
dei parametri.
Temperatura momentanea in incubatrice è
di almeno 5 ºC superiore alla temperatura
impostata, perché l'incubatore ha lavorato a
temperatura impostata superiore recente.

Temperatura momentanea in incubatrice è
di almeno 5 ºC superiore alla temperatura
impostata, a causa di difetti sonda di
temperatura, scheda elettronica difettosa o
errata impostazione dei parametri.
Temperatura momentanea non raggiunge la
temperatura impostata in 2 ore, perché la
porta è aperta, si apre la porta troppo
spesso o la temperatura ambiente è troppo
bassa.

Temperatura momentanea non raggiunge la
temperatura impostata in 2 ore, a causa di
un fusibile termico tagliati fuori, difetto
riscaldatore, scheda elettronica difettosa o
errata impostazione dei parametri.

Causa Soluzione

Contattate il vostro fornitore.

Controllare se la temperatura impostata è di
5 ºC, o più, in meno della temperatura
momentanea nell'incubatrice. Tal caso,
consentire incubatore di raffreddarsi.
Spegnere e riaccendere l'interruttore di
alimentazione, quindi riprovare.
Contattate il vostro fornitore.

Controllare che la porta sia ben chiuso, non
aprire la porta troppo spesso durante il
funzionamento, controllare che la
temperatura ambiente è al di sopra minimo.
Spegnere e riaccendere l'interruttore di
alimentazione, quindi riprovare.
Contattate il vostro fornitore.

Pulizia e manutenzione

Prima di qualsiasi pulizia o manutenzione dell'unità disconnettete il cavo di alimentazione

dalla presa.

L'unità non neccessita di manutenzioni di routine.

Pulite l'unità internamente ed esternamente con un panno umido e sapone neutro. Non immergete l'unità nei
liquidi e non rovesciateli sull'unità o nell'unità. L'uso di detergenti a base di alcool o ammoniaca sul vetro
della finestra possono farla crepare. Prima di riconnettere l'incubatore all'alimentazione e usarlo, farlo
asciugare del tutto sia al suo interno che all'esterno.

Accessori

IL 10:

Descrizione Quantità Num. Cat.

Ripiano extra, 226 x 215 mm, in acciaio inox 1 390-0387
Rack per provette, 2 x 6 posizioni, Ø 32 mm 1 390-0386

IL 23:

Descrizione Quantità Num. Cat.

Ripiano extra, 286 x 285 mm, in acciaio inox 1 390-0483
Rack per provette, 2 x 6 posizioni, Ø 32 mm 1 390-0386

IT 8

Assistenza tecnica

Risorse sul web

Visitare il sito web VWR all'indirizzo www.vwr.com per:

• Informazioni complete sui contatti dell'Assistenza tecnica.

• Accesso al catalogo on-line VWR e ad ogni altra informazione relativa agli accessori e ai prodotti collegati.

• Ulteriori informazioni sui prodotti e sulle promozioni.

Contatti

Per informazioni o assistenza tecnica, contattare i nostri uffici VWR o visitare il sito www.vwr.com.

Garanzia

VWR International garantisce il presente prodotto contro i difetti del materiale o di fabbricazione per un

periodo di 2 (due) anni dalla data dell'acquisto. Nell'eventualità in cui venga riscontrato un difetto, VWR
provvederà, a propria discrezione, a riparare, sostituire o rimborsare il prezzo di acquisto del prodotto senza
alcun costo aggiuntivo per il cliente, a condizione che il prodotto difettoso venga restituito nel periodo di
validità della garanzia. La garanzia non si applica se il prodotto ha subito danni imputabili a incidente, abuso,
uso errato o improprio, nonché imputabili al normale processo di usura del prodotto stesso.
Nell'interesse dell'utente, gli articoli restituiti devono essere assicurati contro eventuali danni o perdite. La
presente garanzia si intende limitata alla sostituzione dei prodotti difettosi. SI CONVIENE
ESPLICITAMENTE CHE LA PRESENTE GARANZIA SOSTITUISCE TUTTE LE GARANZIE DI IDONEITÀ A
FINI PARTICOLARI E SOSTITUISCE ALTRESÌ LA GARANZIA DI COMMERCIABILITÀ.

Smaltimento del prodotto

Questo apparecchio è provvisto del simbolo del cassonetto barrato, il che significa che il prodotto non può
essere smaltito con i rifiuti non riciclabili.
Avete invece la responsabilità di smaltire regolarmente il prodotto al termine della vita in servizio,
consegnandolo ad un servizio autorizzato che lo raccolga separatamente e lo avvii al riciclaggio. Siete inoltre
responsabili della decontaminazione dell’apparecchio in caso di inquinamento biologico, chimico o
radiologico, per non danneggiare la salute delle persone incaricate dello smaltimento e del riciclaggio.
Potete richiedere ulteriori informazioni riguardo al punto dove potete consegnare l’apparecchio dal
rivenditore locale presso il quale avete originariamente acquistato il prodotto.

Se procederete come descritto sopra, contribuirete a preservare le risorse naturali, ambientali e tecniche ed
assicurare il riciclaggio del vostro strumento proteggendo la salute degli esseri umani.

Molte grazie!

IT 9

Appendice

IT 10

IT 11

Locali uffici VWR in Europa e Asia Pacifico

Austria

VWR International GmbH
Graumanngasse 7
1150 Wien
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Belgium

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
3001 Leuven
Tel.: [phone]
Fax: [phone]
E-mail:
[e-mail]

China

VWR International China Co., Ltd
Suite 3B02, Qilai Building, No. 889
Yishan Road
Shanghai 200233, China
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Denmark

VWR - Bie & Berntsen
Transformervej 8
2730 Herlev
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Finland

VWR International Oy
Valimotie 9
00380 Helsinki
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

France

VWR International S.A.S.
Le Périgares – Bâtiment B
201, rue Carnot
94126 Fontenay-sous-Bois cedex
Tel.: [phone]

(0,15 EUR TTC/min)

Fax: [phone]

(0,15 EUR TTC/min)

E-mail: [e-mail]

Germany

VWR International GmbH
Hilpertstrasse 20a
D - 64295 Darmstadt
Tel.: [phone]*
Fax: [phone]*
E-mail: [e-mail]

*0,14 €/Min. aus d. dt. Festnetz,
Mobilfunk max. 0,42 €/Min.

Hungary

VWR International Kft.
Simon László u. 4.
4034 Debrecen
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

India

VWR Lab Products Pte Ltd
2nd Floor, Front Wing, 135/12,
Brigade Towers
Brigade Road
Bangaluru 560025 India

Tel.: [phone] (Mumbai)
Tel.: [phone] (Bangalore)

Fax: [phone]
E-mail: [e-mail]

Ireland / Northern Ireland

VWR International Ltd / VWR
International (Northern Ireland) Ltd
Orion Business Campus
Northwest Business Park
Ballycoolin
Dublin 15
Tel.: [phone]
Fax: [phone]
E-mail [e-mail]

Italy

VWR International s.r.l.
Via Stephenson 94
20157 Milano (MI)
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

The Netherlands

VWR International B.V.
Postbus 8198
1005 AD Amsterdam
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Norway

VWR International AS
Haavard Martinsens vei 30
0978 Oslo
Tel.: 0 2290
Fax: [phone]
E-mail: [e-mail]

Poland

Labart Sp. z o.o.
A VWR International Company
Limbowa 5
80-175 Gdansk
Tel.: [phone]
Fax. [phone]
E-mail: [e-mail]

Portugal

VWR International - Material de
Laboratório, Lda
Edifício Neopark
Av. Tomás Ribeiro, 43- 3 D
2790-221 Carnaxide
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Singapore

VWR Singapore Pte Ltd
18 Gul Drive
Singapore 629468
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]

Spain

VWR International Eurolab S.L.
C/ Tecnología 5-17
A-7 Llinars Park
08450 - Llinars del Vallès
Barcelona
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Sweden

VWR International AB
Fagerstagatan 18a
163 94 Stockholm
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Switzerland

VWR International AG
Lerzenstrasse 16/18
8953 Dietikon
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

UK

VWR International Ltd
Customer Service Centre
Hunter Boulevard
Magna Park
Lutterworth
Leicestershire
LE17 4XN
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

IT 12

Incubadora Microbiológica

VWR INCU-Line IL 10
VWR INCU-Line IL 23

MANUAL DE INSTRUÇÕES

Referência no Catálogo Europeu:

390-0384 IL 10 digital, janela de porta transparente
390-0385 IL 10 digital, janela de porta opaca
390-0482 IL 23 digital, janela de porta transparente

Versão: 4

Emitida: 27.10.2011

PT 1

Endereço legal fabricante

Europa

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
B-3001 Leuven
+ 32 16 385011
http://be.vwr.com

País de origem: ESLOVÉNIA

PT 2

Índice

Aviso ................................................................................................................................ 4

Informações de segurança .............................................................................................. 4

Conteúdo da embalagem ................................................................................................. 4

Desembalagem ................................................................................................................ 5

Instalação ........................................................................................................................ 5

Aplicação ......................................................................................................................... 5

Símbolos e convenções ................................................................................................... 5

Especificações do produto ............................................................................................... 6

Visão geral ....................................................................................................................... 6

Descrição do painel frontal .............................................................................................. 6

Instruções para uso ......................................................................................................... 7

Início .......................................................................................................................................... 7

Funcionamento .......................................................................................................................... 7

Ajuste da temperatura ................................................................................................................ 7

Resolução de Problemas ................................................................................................. 8

Limpeza e manutenção.................................................................................................... 8

Acessórios ....................................................................................................................... 8

Assistência técnica .......................................................................................................... 9

Garantia ........................................................................................................................... 9

Eliminação do equipamento ............................................................................................. 9

Apêndice ........................................................................................................................ 10

Local VWR escritórios na Europa e Ásia Pacífico ......................................................... 12

PT 3

Aviso

A configuração e manuseamento deste equipamento exige conhecimentos específicos e a observância
das instruções deste
se destina.

Símbolos de segurança importantes neste manual:

Advertência!
Este é um aviso de situações de risco e perigos. Não respeitar este aviso pode originar
risco de morte. Estes anúncios devem ser estritamente observados.

Este equipamento foi concebido para uma tensão de 230 V / 50 Hz.
Certifique-se de que se encontra ligado à fonte de alimentação correcta. Desligue o cabo
de alimentação antes de proceder a trabalhos de limpeza e assistência.

manual do utilizador. Este equipamento foi concebido apenas para a utilização a que

Informações de segurança

O manuseamento deste equipamento é da exclusiva responsabilidade do respectivo proprietário ou
utilizador, no caso de o referido equipamento ser alvo de assistência, manutenção ou alterações
inadequadas por parte de intervenientes alheios a um concessionário autorizado, ou no caso de o
equipamento ser utilizado para outros fins que não aqueles a que se destina.

O equipamento deve ser mantido e manuseado de acordo com o constante no presente manual do
utilizador.

Certifique-se de que o presente manual está sempre acessível e de que foi lido e
entendido.

Para evitar choques eléctricos não derrame líquidos sobre o equipamento.

Conteúdo da embalagem

IL 10:

Descrição Quantidade

Mini-incubadora IL 10 1
Tabuleiro de aço inoxidável 1
Cabo de alimentação 1

IL 23:

Descrição Quantidade

Incubadora IL 23 1
Tabuleiro de aço inoxidável 2
Cabo de alimentação 1

PT 4

Desembalagem

Inspeccione cuidadosamente a unidade e os respectivos acessórios antes de os utilizar, de modo a verificar
se apresentam danos provocados pelo transporte. A existência de danos profundos na embalagem pode
indicar que a unidade se encontra danificada. Se suspeitar que a unidade pode estar danificada, dirija uma
reclamação à transportadora de acordo com as suas instruções, antes de contactar a VWR. Certifique-se
também de que estão incluídos todos os acessórios, assim como o correcto funcionamento do equipamento
antes de eliminar a embalagem.

Instalação

A sua satisfação e segurança dependem do total conhecimento desta unidade. Leia
cuidadosamente as instruções e certifique-se de que é fornecida formação adequada a todos os
utilizadores antes de procederem à utilização da unidade.

NOTA: Este equipamento deve ser utilizado apenas para a aplicação a que se destina; qualquer
alteração ou modificação implicam a anulação da garantia e podem provocar lesões.

Aplicação

VWR INCU-Line IL 10 & IL 23 são incubadoras de uso geral, indicada para o aquecimento uniforme de
amostras até um máximo de 70 ºC. As unidades têm uma área de janela da porta assim que as amostras
podem ser observadas sem abrir a porta, evitando assim a perda de calor.

Apenas para fins de investigação. Não indicado para utilizações médicas, diagnóstico animal ou humano.

Símbolos e convenções

A tabela que se segue é um glossário ilustrado dos símbolos usados neste manual.

CUIDADO

Este símbolo indica um risco potencial e avisa-o de que deve proceder com precaução.

CUIDADO

Este símbolo indica a presença de alta tensão e adverte o utilizador a proceder com
precaução.

CUIDADO

Este símbolo indica a presença de riscos relacionados com superfícies quentes.

PT 5

Especificações do produto

Especificações IL 10 IL 23

Características Eléctricas 230V, 50/60 Hz, 0.3 A 230V, 50/60 Hz, 0.7 A
Controlos Controlo PID Controlo PID
Gama de temperatura Ambiente +5 ºC a +70 ºC Ambiente +5 ºC a +70 ºC
Precisão da temperatura a 37 ºC ± 0.5 ºC ± 0.5 ºC
Estabilidade da temperatura a 37 ºC ± 0.5 ºC ± 0.5 ºC
Temperatura ambiente +15 ºC a +40 ºC +5 ºC a +40 ºC
Volume interior 10 l 23 l
Dimensões exteriores l x p x a (mm) 285 x 280 x 335 340 x 360 x 400
Dimensões interiores l x p x a (mm) 230 x 220 x 200 290 x 290 x 270
Peso 8.3 kg 12.8 kg

Visão geral

Descrição do painel frontal

POWER - interruptor de alimentação: Para fazer com que a incubadora ON e OFF. A tecla de alimentação

ilumina-se quando a incubadora está LIGADA.

▲ - Tecla CIMA: Para o aumento da temperatura.
▼ - Tecla BAIXO: Para diminuir a temperatura.

Visor: Para visualizar a temperatura (ponto pisca quando você ajustar a temperatura).

PT 6

Instruções para uso

Início

Consulte as informações respeitantes à tensão, ciclo, dissipação e amperagem constantes na folha de
dados do aparelho. Se as características corresponderem à sua fonte de alimentação, ligue o cabo de
alimentação a uma tomada de terra. A tensão não deve apresentar variações superiores a 10% em relação
aos valores constantes na folha de dados do aparelho.

Ao seleccionar um local, avalie todas as condições que podem influenciar o desempenho, tal como calor
produzido por aquecedores, autoclaves, etc.. Evite a exposição directa à luz solar, correntes de ar intensas,
condutas de aquecimento/refrigeração e áreas muito movimentadas. Deixe 5 cm de espaço livre entre a
unidade e quaisquer paredes ou divisórias que possam obstruir a passagem de ar.

Funcionamento

Não utilize esta incubadora em ambientes explosivos ou inflamáveis. Não aqueça ou coloque
a incubar materiais inflamáveis, explosivos ou altamente reactivos neste equipamento, para evitar
lesões.

Coloque a unidade numa superfície plana e ligue-a a uma tomada de terra adequada com uma tensão
apropriada.

Instale o tabuleiro à altura desejada, com os bordos virados para cima. Se desejar colocar amostras na
base inferior da câmara, instale o tabuleiro com os bordos virados para baixo e assentes na mesma, de
modo a obter um espaço livre entre o fundo da câmara e as suas amostras.

Coloque as amostras na câmara e feche a porta. Certifique-se a porta está bem fechada.

Coloque o interruptor de alimentação na posição LIGADO. O interruptor ilumina-se. A incubadora detecta
automaticamente no visor a frequência de alimentação F50 ou F60. A incubadora iniciará o aquecimento.

Defina a temperatura desejada com as teclas CIMA ou BAIXO. Deve premir estas teclas sem soltar durante
2 segundos. O valor da temperatura no VISOR terá uma luz intermitente. Quando o valor começar a piscar
(durante 5 segundos), defina a temperatura no valor desejado entre uma temperatura ambiente de +5ºC e
+70ºC. Quando é definida a temperatura desejada, o visor apresenta automaticamente a temperatura
actual, passados 2 segundos.

Pode sempre consultar a temperatura definida ao premir sem soltar as teclas CIMA ou BAIXO durante mais
de 2 segundos.

Ajuste da temperatura

A incubadora possui software para o reajuste da temperatura. Antes de mais, deve medir a temperatura no
interior da câmara ou na amostra durante um período mínimo de 2 horas. Deve proceder à medição da
temperatura com um instrumento de medição de temperatura certificado com uma precisão de 0,1 ºC, no
mínimo. Após 2 horas aproximadamente, veja a temperatura no termómetro e compare-a com a
temperatura no visor LED. A diferença entre a temperatura no termómetro e a do visor é o valor que deve
introduzir no software.

Exemplo 1: A temperatura de referência é de 37,9 ºC, a temperatura no visor é de 37 ºC. A diferença é
37,9–37 = 0,9. O valor é 0,9 (valor a introduzir no software).

Exemplo 2: A temperatura de referência é de 36,2 ºC, a temperatura no visor é de 37 ºC. A diferença é
36,2–37 = -0,8. O valor é – 0,8 (valor a introduzir no software).

Procedimento para o reajuste da temperatura:

Prima as teclas CIMA e BAIXO ao mesmo tempo durante mais de 5 segundos - Cor (correcção) aparece no
visor e o PONTO pisca.
Defina o valor com as teclas CIMA e BAIXO (quando o ponto pisca). Observe o sinal do valor (positivo ou
negativo). Após 5 segundos, quando definir a temperatura o visor apresentará automaticamente a
temperatura actual.

PT 7

Resolução de problemas

Consulte as informações na tabela que se segue para resolver problemas de funcionamento.

Mensagem

de erro

Er1

Er2

Er3

Falta sonda de temperatura, falta placa
eletrônica ou configuração incorreta de
parâmetros.
Temperatura momentânea na incubadora é
de pelo menos 5 ºC superior à temperatura
definida, pois a incubadora tem vindo a
trabalhar em temperatura mais elevada
definida recentemente.

Temperatura momentânea na incubadora é
de pelo menos 5 ºC superior à temperatura
definida, devido à falha da sonda de
temperatura, falta placa eletrônica ou
configuração incorreta de parâmetros.
Temperatura momentânea não atingir a
temperatura definida em 2 horas, porque a
porta é aberta, você abre a porta com muita
freqüência ou a temperatura ambiente é
muito baixa.

Temperatura momentânea não atingir a
temperatura definida em 2 horas, devido ao
fusível térmico cortado, falha do aquecedor,
falta placa eletrônica ou configuração
incorreta de parâmetros.

Causa Solução

Contacte o seu distribuidor.

Verifique se a temperatura definida é de
5 ºC, ou mais, abaixo da temperatura
momentânea na incubadora. Se for assim,
permitir incubadora para esfriar. Ligue o
interruptor desligado e ligado, tente
novamente.
Contacte o seu distribuidor.

Verifique se a porta está bem fechada, não
abra a porta com muita freqüência durante
a operação, verifique se a temperatura
ambiente está acima do mínimo. Ligue o
interruptor desligado e ligado, tente
novamente.
Contacte o seu distribuidor.

Limpeza e manutenção

Antes de qualquer operação de limpeza ou manutenção da unidade, desligue o cabo de
alimentação da tomada de parede.

A unidade não necessita de qualquer rotina de manutenção.

Limpe o interior e exterior da unidade com um pano húmido e detergente não abrasivo. Não imerja a
unidade nem derrame líquidos sobre ou dentro dela. A utilização de toalhetes com álcool ou amoníaco pode
danificar a janela. Deixe secar o interior e o exterior da incubadora totalmente, antes de a voltar a ligar à
alimentação e de a utilizar.

Acessórios

IL 10:

Descrição Quantidade Refª

Tabuleiro extra, 226 x 215 mm, aço inoxidável 1 390-0387
Suporte (rack) para tubos de ensaio, 2 x 6 posições, Ø 32 mm 1 390-0386

IL 23:

Descrição Quantidade Refª

Tabuleiro extra, 286 x 285 mm, aço inoxidável 1 390-0483
Suporte (rack) para tubos de ensaio, 2 x 6 posições, Ø 32 mm 1 390-0386

PT 8

Assistência técnica

Recursos Web
Visite a página Web da VWR em www.vwr.com para obter:

• Informações sobre os contactos da assistência técnica.

• Acesso ao Catálogo Online da VWR e a informações sobre acessórios e produtos relacionados.

• Informações adicionais sobre o produto e ofertas especiais.

Contacte-nos

Para obter informações ou assistência técnica, contacte o representante da VWR mais perto de si ou visite:

www.vwr.com.

Garantia

A VWR International

um período de dois (2) anos a partir da data de compra. No caso de ser detectado um defeito, a VWR
poderá optar pela reparação, substituição ou reembolso do preço de compra deste produto sem qualquer
custo para o adquirente, desde que o produto seja devolvido durante o período da garantia. Esta garantia
não se aplica no caso de o produto ter sido danificado em virtude de um acidente, de uso abusivo, da má
utilização do mesmo, da má aplicação, ou devido a desgaste habitual.
Para sua protecção, os artigos a devolver devem ser objecto de um seguro para eventuais danos ou perdas.
Esta garantia fica limitada à substituição de produtos com defeito. ESTA GARANTIA SUBSTITUI
EXPRESSAMENTE QUALQUER GARANTIA DE ADEQUAÇÃO DO PRODUTO OU GARANTIA DE
COMERCIALIZAÇÃO.

informa que este produto tem garantia contra de defeitos de material e fabrico durante

Eliminação do equipamento

Este equipamento ostenta o símbolo do caixote do lixo com uma cruz, para indicar que o referido
equipamento não deve ser eliminado no lixo comum.
Pelo contrário, é da sua responsabilidade eliminar adequadamente o seu equipamento no ponto de
reciclagem, entregando-o numa estrutura autorizada de recolha e reciclagem de lixo especial. É também da
sua responsabilidade a descontaminação do equipamento em caso de contaminação biológica, química
e/ou radiológica, assim como a protecção contra riscos para a saúde das pessoas envolvidas na eliminação
e reciclagem do equipamento.
Para obter mais informações sobre os locais onde pode entregar o seu equipamento usado, contacte o
concessionário local a quem adquiriu este equipamento.

Ao fazê-lo, estará a ajudar a conservar os recursos naturais e ambientais e a assegurar que o seu
equipamento é reciclado de maneira a proteger a saúde humana.

Obrigado

PT 9

Apêndice

PT 10

PT 11

Local VWR escritórios na Europa e Ásia Pacífico

Austria

VWR International GmbH
Graumanngasse 7
1150 Wien
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Belgium

VWR International bvba
Researchpark Haasrode 2020
Geldenaaksebaan 464
3001 Leuven
Tel.: [phone]
Fax: [phone]
E-mail:
[e-mail]

China

VWR International China Co., Ltd
Suite 3B02, Qilai Building, No. 889
Yishan Road
Shanghai 200233, China
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Denmark

VWR - Bie & Berntsen
Transformervej 8
2730 Herlev
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Finland

VWR International Oy
Valimotie 9
00380 Helsinki
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

France

VWR International S.A.S.
Le Périgares – Bâtiment B
201, rue Carnot
94126 Fontenay-sous-Bois cedex
Tel.: [phone]

(0,15 EUR TTC/min)

Fax: [phone]

(0,15 EUR TTC/min)

E-mail: [e-mail]

Germany

VWR International GmbH
Hilpertstrasse 20a
D - 64295 Darmstadt
Tel.: [phone]*
Fax: [phone]*
E-mail: [e-mail]

*0,14 €/Min. aus d. dt. Festnetz,
Mobilfunk max. 0,42 €/Min.

Hungary

VWR International Kft.
Simon László u. 4.
4034 Debrecen
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

India

VWR Lab Products Pte Ltd
2nd Floor, Front Wing, 135/12,
Brigade Towers
Brigade Road
Bangaluru 560025 India

Tel.: [phone] (Mumbai)
Tel.: [phone] (Bangalore)

Fax: [phone]
E-mail: [e-mail]

Ireland / Northern Ireland

VWR International Ltd / VWR
International (Northern Ireland) Ltd
Orion Business Campus
Northwest Business Park
Ballycoolin
Dublin 15
Tel.: [phone]
Fax: [phone]
E-mail [e-mail]

Italy

VWR International s.r.l.
Via Stephenson 94
20157 Milano (MI)
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

The Netherlands

VWR International B.V.
Postbus 8198
1005 AD Amsterdam
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Norway

VWR International AS
Haavard Martinsens vei 30
0978 Oslo
Tel.: 0 2290
Fax: [phone]
E-mail: [e-mail]

Poland

Labart Sp. z o.o.
A VWR International Company
Limbowa 5
80-175 Gdansk
Tel.: [phone]
Fax. [phone]
E-mail: [e-mail]

Portugal

VWR International - Material de
Laboratório, Lda
Edifício Neopark
Av. Tomás Ribeiro, 43- 3 D
2790-221 Carnaxide
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Singapore

VWR Singapore Pte Ltd
18 Gul Drive
Singapore 629468
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]

Spain

VWR International Eurolab S.L.
C/ Tecnología 5-17
A-7 Llinars Park
08450 - Llinars del Vallès
Barcelona
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Sweden

VWR International AB
Fagerstagatan 18a
163 94 Stockholm
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Switzerland

VWR International AG
Lerzenstrasse 16/18
8953 Dietikon
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

UK

VWR International Ltd
Customer Service Centre
Hunter Boulevard
Magna Park
Lutterworth
Leicestershire
LE17 4XN
Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

PT 12
