WIERTARKO - WKRĘTARKA AKUMULATOROWA VZV18C2
INSTRUKCJA OBSŁUGI
Instrukcja oryginalna
PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY
ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ.
Zachowaj instrukcję do ewentualnego prz yszłego
wykorzystania.
OS TR ZE ŻEN IE ! N al eż y p rz ecz yt ać ws zy st kie
ostrzeżenia dotyczące bezpieczeństwa użytkowania
oznaczone symbolem i wsz ystkie wskazówki
dotyczące bezpieczeństwa użytkowania.
Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i
wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia
prądem elektrycznym, pożaru i/lub poważnych obrażeń.
Za chow aj w szy stki e o strz eże nia i w ska zówk i do tyc zące
bezpieczeństwa, aby móc skorzystać z nich w przyszłości.
W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza
ele ktron arzę dzie zasi lane z sie ci (z prze wode m zas ilaj ącym ) lub
elektronarzędzie zasilane z akumulatora (bezprzewodowe).
OS TR ZE ŻE NI E! Og ól ne os tr ze że nia d ot ycz ąc e
bezpieczeństwa użytkowania narzędzia.
Bezpieczeństwo w miejscu pracy:
a) W miejs cu pra cy na leży u trzymy wać po rządek i dob re
oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.
b) Nie należy używać elektronarzędzia w środowiskach wybu-
chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.
Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.
c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w
których używa się elektronarzędzi. Rozproszenie uwagi może
spowodować utratę kontroli nad elektronarzędziem.
OS TR ZE ŻE NI E! Og ól ne os tr ze że nia d ot ycz ąc e
bezpieczeństwa użytkowania narzędzia.
Bezpieczeństwo elektryczne:
a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w
żaden sposób nie należy przerabiać wtyczki. Nie należy używać
żadnych przedłużaczy w przypadku elektronarzędzi mając ych
przewód z żyłą uziemienia ochronnego. Brak pr zeróbek we
wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem
elektrycznym.
b) Nale ży uni kać d otyka nia po wierzc hni u ziemio nych lu b
zwartych z masą, takich jak rury, ogrzewa cze, grzejniki
centralnego ogrzewania i chłodziarki. W przypadku dotknięcia
części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia
prądem elektrycznym.
c) Nie należy narażać elektronarzędzi na działanie deszczu lub
war unkó w wil gotn ych. W prz ypa dku p rze dost ania się do
elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy
ni e n al eży u ży wać pr ze wod u p rz ył ącz en iow eg o d o
przenoszenia, ciągnięcia elektronar zędzia lub wyciągania
wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z
dale ka od źróde ł cie pła, o lejów, o strych krawęd zi lub
ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe
zwiększają ryzyko porażenia prądem elektrycznym.
e) W przypadku, gdy elektronarzędzie używa się na wolnym
powie trzu, przewo dy prz yłączen iowe na leży p rzedłuż ać
prz edłu żacz ami prz ezna czon ymi do prac y n a wo lnym
powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym
powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.
f) Zalec a się p odłączeni e urządze nia do sieci elektr ycznej
wyposażonej w w yłącznik różnicowo-prądowy (RCD) o prądzie
wyłączenia 30mA lub mniejszym.
g) W przypadku, gdy używanie elektronarzędzia w środowisku
wilgotnym jest nieuniknione, jako ochronę przed napięciem
zasilania należy stosować urządzenie różnicowoprądowe (RCD).
Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.
OS TR ZE ŻE NI E! Og ól ne os tr ze że ni a d ot yc zą ce
bezpieczeństwa użytkowania narzędzia.
Bezpieczeństwo osobiste:
Niniejszy sprzęt nie jest przeznaczony do użytkowania przez
a)
osoby (w tym dzieci) o ograniczonej zdolności fizycznej,
czuciowej lub psychicznej, lub osoby nie mające doświadczenia
lub znajomości sprzętu, chyba że odbywa się to pod nadzorem
lub zgodnie z instrukcją użytkowania sprzętu, przekazanej
przez osoby odpowiadające za ich bezpieczeństwo.
b) Na leży być p rzewi dując ym, obse rwowa ć co się robi i
zachowywać rozsądek podczas używania elektronarzędzia.
Nie należy używać elektronarzędzia, gdy jest się zmęczonym
lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila
nieuwagi podczas pracy elektronarzędziem może spowodować poważne
osobiste obrażenia.
c) Należy stosować wyposaż enie ochro nne. Należy zawsze
zakładać okulary ochronne. Używanie w odpowiednich warunkach
wyposażenia ochronnego, takiego jak ma ska przeciwpyłowa, obuwie
antyp oślizgowe, kask lub ochronnik i słuchu, zmniejsz y osobiste
obrażenia.
d) Na le ży u ni ka ć ni ez am i er zo ne go r oz ru ch u. P rz ed
przyłączeniem do źródła zasilania i/lub przed podłączeniem
akumulatora oraz zanim podniesie się lub przeniesie się
narzędzie należy upewnić się, że wyłącznik elektronarzędzia
jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na
wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy
załączonym wyłączniku może być przyczyną wypadku.
e) Prze d uru chomi eniem elek trona rzędz ia n ależy usun ąć
wszystkie klucze. Pozostawienie klucza w obracającej się części
elektronarzędzia może spowodować osobiste obrażenia.
f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie i
za chow ać r ówno wagę . Um ożl iwi to lep szą kon trol ę n ad
elektronarzędziem w sytuacjach nieprzewidywalnych.
g) Należy odpowiednio się ubierać. Nie należy nosić luźnego
ubrania ani biżuterii. Należy utrzymywać swoje włosy,
i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria
lub długie włosy mogą zostać zaczepione przez części ruchome.
h) Je żel i ur ząd zeni a są pr zyst oso wane do prz yłą cze nia
zewnętrzne go odciągu pyłu i pochłaniacz a pyłu, nale ży
upewnić się, że są one prz yłączone i prawidłowo użyte. Użycie
pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.
ubranie
i) Nie pozwól, aby umiejętności uzyskane dzięki częstemu
korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym
siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie
8
Page 4
może spowodować poważne obrażenia w ułamku sekundy.
OS TR ZEŻ EN IE ! O gól ne os tr ze żen ia do tyc zą ce
bezpieczeństwa użytkowania narzędzia.
Użytkowanie i troska o elektronarzędzie:
a) Nie należy e lektronarzę dzia przec iążać. Na leży stosowa ć
elektronarzędzie o mocy odpowiedniej do wykonywanej pracy.
Właściwe elektronarzędzie umożliwi pracę lepszą i bezpieczniejszą przy
obciążeniu, na jakie zostało zaprojektowane.
b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza
i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub
wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia
i/lub odłączyć akumulator przed wykonaniem każdej nastaw y,
wymiany części lub magazynowaniem. Takie zapobiegawcze środki
be zp ie cz eń st wa red uk uj ą r yz yk o p rz yp ad ko we go roz ru ch u
elektronarzędzia.
d) Ni eużywane elektronar zędzie nal eży przechow ywać po za
z as ię g ie m dz i ec i i ni e n al eż y p oz wa l ać o so b om
niezaznajomionym z elektronarzędziem lub niniejszą instrukcją
na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w
rękach nieprzeszkolonych użytkowników.
e) Elektron arzędzia należy konser wować. Nal eży sprawd zać
wspó łosio wość lub zakle szcze nie s ię cz ęści ruch omych,
pęknięcia części i wszystkie inne czynniki, które mogą mieć
wpł yw n a pra cę el ektro narz ędzia . Jeż eli s twie rdzi się
uszkodzenia, należy elektronarzędzie przed użyciem naprawić.
Przyc zyną wi elu wyp adków jes t niefac howy sp osób kon serwacj i
elektronarzędzia.
f) Narzędzia t nące powinny być ost re i czyste. Odpowiedn ie
ut rzy myw ani e o str ych kra węd zi nar zęd zi tną cyc h z mni ejs za
prawdopodobieństwo zakleszczenia i ułatwia obsługę.
g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy
stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę
waru nki prac y i rodz aj pr acy do wyko nani a. Uż ywan ie
elektronarzędzia w sposób, do jakiego nie jest przewidziane, może
spowodować niebezpieczne sytuacje.
h) W niskic h tempe raturach , lub po dł uższym okres ie nie
użytkowania, zalec ane jest włączenie elektronarzędzia bez
ob ciąż eni a n a ok res kil ku m inu t w cel u w łaśc iwe go
rozprowadzenia smaru w mechanizmie napędu.
i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie
mo k ra ) sz ma t kę i my dł o. N ie s to so wa ć be n zy ny ,
rozpu szczaln ików i innych środkó w mogąc ych us zkodzić
urządzenie.
j) Elektronarzędzie należy pr zechowywać/ transpor tować po
upewnieniu się, że wszystkie jego element y ruchome są
zablokowane i zabezpieczone przed odblokowaniem za pomocą
oryginalnych elementów do tego przeznaczonych.
k) Elektronarzędzie należy przechowy wać w miejsc u suchym,
zabezpieczone przed kurzem i wnikaniem wilgoci.
l) Transportowanie elektronarzędzia powinno odby wać się w
op ak ow an iu or yg in al ny m, za be zp ie cz ają c ym pr ze d
uszkodzeniami mechanicznymi.
m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i
wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie
po zwa laj ą na bez pi ecz ne t rzy ma nie i ko ntr olę nar zęd zia w
nieoczekiwanych sytuacjach.
OS TR ZE ŻE NI E! O gó ln e o st rz eż en ia d ot yc zą ce
bezpieczeństwa użytkowania narzędzia.
Naprawa:
a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi
wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość
napraw oraz stosowanie oryginalnych części zamiennych.
OSTRZEŻENIE! Wiertarko - wkrętarka akumulatorowa,
ostrzeżenia dotyczące bezpieczeństwa –
Bezpieczeństwo osobiste:
a) Zak ładać ochr onniki słuc hu po dczas prac y wi ertar ko -
wkrętarką. Narażanie się na hałas może spowodować utratę słuchu.
b) Podczas wykonywania prac, przy których narzędzie robocze lub
śruba mogłyby natrafić na ukryte przewody elektryczne,
elektronarzędzie należy trzymać za izolowane powierzchnie
rękojeści. Kontakt z przewodem sieci zasilającej może spowodować
przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby
spowodować porażenie prądem elektrycznym.
c) Należy używać odpowiednich przyrządów poszukiwawczych w
celu lokalizacji ukrytych przewodów zasilających, lub poprosić o
pomoc administrację obiektu. Kontakt z przewodami znajdującymi
się pod napięciem może doprowadzić do powstania pożaru i porażenia
elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do
wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody
rzeczowe.
d) Nie należy obrabiać materiału zawierającego azbest. Azbest
powoduje chorobę nowotworową.
e) M iejsce pracy należy utrzy mywać w czysto ści. Mi eszanki
materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się
zapalić lub wybuchnąć.
f) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy
wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było
przesadnego luzu. Zamocowanie obrabianego przedmiotu w urządzeniu
mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
g) Elektr onarzę dzie podcz as pr acy należ y moc no tr zymać
oraz dbać o stabilną pozycję. Podczas dokręcania i luzowania śrub
mogą wystąpić krótkotrwałe wysokie momenty reakcji.
h) Należy natychmiast wyłączyć elektronarzędzie, gdy zablokuje
się używane narzędzie. Należy być przygotowanym na wysokie
wibracje, które powodują odrzut. Używane narzędzie zablokowuje
się, gdy: elektronarzędzie jest przeciążone, lub gdy skrzywi się w
obrabianym przedmiocie.
i) Przed odłoż eniem elek tronarzędzia , należy poczekać, aż
znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i
doprowadzić do utraty kontroli nad elektronarzędziem.
j) Elektronarzędzia należy uży wać wyłącznie z baterią akumu-
latorów specjalnie przeznaczoną do ich zasilania. Użycie innej
baterii akumulatorów może stwarzać ryzyko obrażeń lub pożaru.
Instrukcje bezpieczeństwa podczas używania długich wierteł:
a) Nigdy nie pracuj z większą prędkością niż maksymalna prędkość
obrotowa w iertła. Zawsze rozpoczynaj wiercenie z małą
prędkością i po zetknięciu wiertła z przedmiotem obrabianym.
Przy wyższych prędkościach, wiertło może się wyginać, jeśli obraca się
swobodnie bez kontaktu z przedmiote m obrabianym, p owodując
obrażenia ciała.
b) Podczas wiercenia dociskaj wiertło do przedmiotu obrabianego
w jednej linii z wiertłem, nie należy zbyt mocno dociskać
wiertła. Wiertła mogą się wyginać, powodując uszkodzenie lub utratę
kontroli, co może spowodować obrażenia ciała.
9
Page 5
O S TR Z E Ż EN I E ! –B e zp i e c zn e u ż y tk o w an i e c) Ładowarka jest przeznaczona wyłącznie do pracy wewnątrz
akumulatorów i ładowarek
Użytkowanie akumulatorów:
a) Należy używać tylko akumulatorów zgodnych ze specyfikacją
pod aną prz ez p rodu cent a. W prz ypa dku uży cia inn ych
akumulatorów może wystąpić pęknięcie i rozpadnięcie się akumulatora,
uszkodzenie ciała lub pożar.
b) U WAGA : W prz ypa dku usz kodz enia i nie właś ciwe go
użytkowania akumulatora może dojść do w ydzielenia się
gazów wybuchowych. Akumulator należy zawsze utrzymywać z dala od źródła ognia oraz zapewnić odpowiednią
wentylację podczas ładowania. Nie wolno pozostawić go na
dłuższy czas w środowisku, w którym panuje wysoka temperatura (w
miejscach nasłonecznionych, w pobliżu grzejników lub gdziekolwiek
tam, gdzie temperatura przekracza 40 stopni).
c) Ładowanie akumulatora powinno odbywać się w zakresie
temperatur 15-25 °C.
d) Akumulator należy ładować tylko za pomocą ładowarki
dołąc zonej d o elektr onarzęd zia. Tylko ta ł adowarka jest
dostosowan a do ładowan ia zastosowan ego w elek tronarzędziu
akumulatora litowo-jonowego. W przypadku użycia innych ładowarek
może nastąpić pęknięcie i rozpadnięcie się akumulatora, uszkodzenia
ciała lub pożar.
e) Nie wystawiać akumulatora na działanie wody i wilgoci.
f) Jeśli zam ierza się ład ować k olejno więc ej ni ż jed en
akumulator, należy zrobić przer wę 30 minutową pomiędzy
ładowaniami.
g) W żadnym wypadku nie należy otwierać akumulatora.
h) W niekorzystnych warunkach z akumulatora może w ydostać
się ciecz; należy unikać kontaktu z cieczą. Jeżeli przypadkowo
nastąpi zetknięcie użytkownika z cieczą, miejsce zetknięcia
należy przemyć wodą. Jeżeli ciecz trafi do oczu, dodatkowo
należy szukać pomocy medycznej.
Wydostająca się z akumulatora ciecz może spowodować podrażnienia
lub oparzenia.
i) W czasie, gdy bateria akumulatorów nie jest używana, należy
ją przechowywać z dala od metalowych przedmiotów takich,
jak spinacze do papieru, monety, klucze, gwoździe, śruby, lub
inne małe elementy metalowe, które mogą zewrzeć zaciski
akumulatorów. Zwarcie zacisków akumulatora może spowodować
oparzenia lub pożar.
j) Nie wrzucać akumulatorów do ognia.
k) Nie wolno ładować uszkodzonego akumulatora.
Akumulatory są przeznaczone do wielokrotnego ładowania,
zawierają szkodliwy dla środowiska lit.
Po zakończeniu okresu ży wotności należy je zut ylizować
Li-Ion
zgodnie z przepisami o ochronie środowiska naturalnego.
W t ym celu całkowicie wyczerpać akumulator, wyjąć z elektronarzędzia,
zdać do punktu ut ylizacji akumulatorów lub zdać do sklepu, w którym
dokonano zakupu.
Użytkowanie ładowarki:
a) Ł adować nal eży w yłącz nie ła dowark ą zal ecaną prze z
wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego typu
baterii akumulatorów stwarza ryzyko powstania pożaru.
b) Nie wolno rozkręcać ładowarki.
pomieszczeń. Nie wolno jej narazić na działanie wody i wilgoci.
d) Ładować tylko w zakresie temperatur 15-25 stopni.
e) Nie wolno wkładać jakichkolwiek przedmiotów metalow ych
do ładowarki.
PRZEZNACZENIE I BUDOWA WIERTARKO-WKRĘTARKI:
Wiertarko-wkrętarka akumulatorowa jest przeznaczona do wkręcania i
wykręcania wkrętów, wiercenia otworów w takich materiałach jak stal,
drewno, tworzywa sztuczne, itp.
Wier tark o-wk rętar ka j est p rzez naczo na w yłącz nie do użyt ku
am ator skie go. Ni e wo lno wy korz yst ywa ć n arz ędzi a d o
w yk o ny w an i a p ra c w ym a ga j ąc y c h za s to s ow a ni a
profesjonalnego urządzenia.
Każde użycie urządzenia niezgodne z przeznaczeniem podanym wyżej
je st za br oni on e i p ow od uje u tra tę gw ar anc ji or az br ak
odpowiedzialności producenta za powstałe w wyniku tego szkody.
Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika
zwalniają producenta z odpowiedzialności za uszkodzenia i szkody
wyrządzone użytkownikowi i otoczeniu.
Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie
wyeliminować określonych czynników ryzyka resztkowego. Ze względu
na kons trukcję i budowę m aszyny mog ą wystąpi ć następują ce
niebezpieczeństwa:
- dotknięcie obracającego się wiertła w trakcie pracy ręką lub ubraniem
operatora;
- oparzenie przy wymianie wiertła. (Podczas pracy wiertło bardzo się
rozgrzewa, żeby uniknąć oparzenia prz y jego wymianie należy
stosować rękawice ochronne);
- o drzuc enie prz edmio tu ob rabia nego lub częś ci p rzedm iotu
obrabianego;
- skrz ywienie/złamanie wiertła.
n Kompletacja:
źWiertarko-wkrętarka akumulatorowa -1 szt.
ź Akumulator - 2 szt.
ź Ładowarka -1 szt.
ź Kar ta gwarancyjna -1 szt.
źInstrukcja obsługi -1 szt.
n Elementy urządzenia:

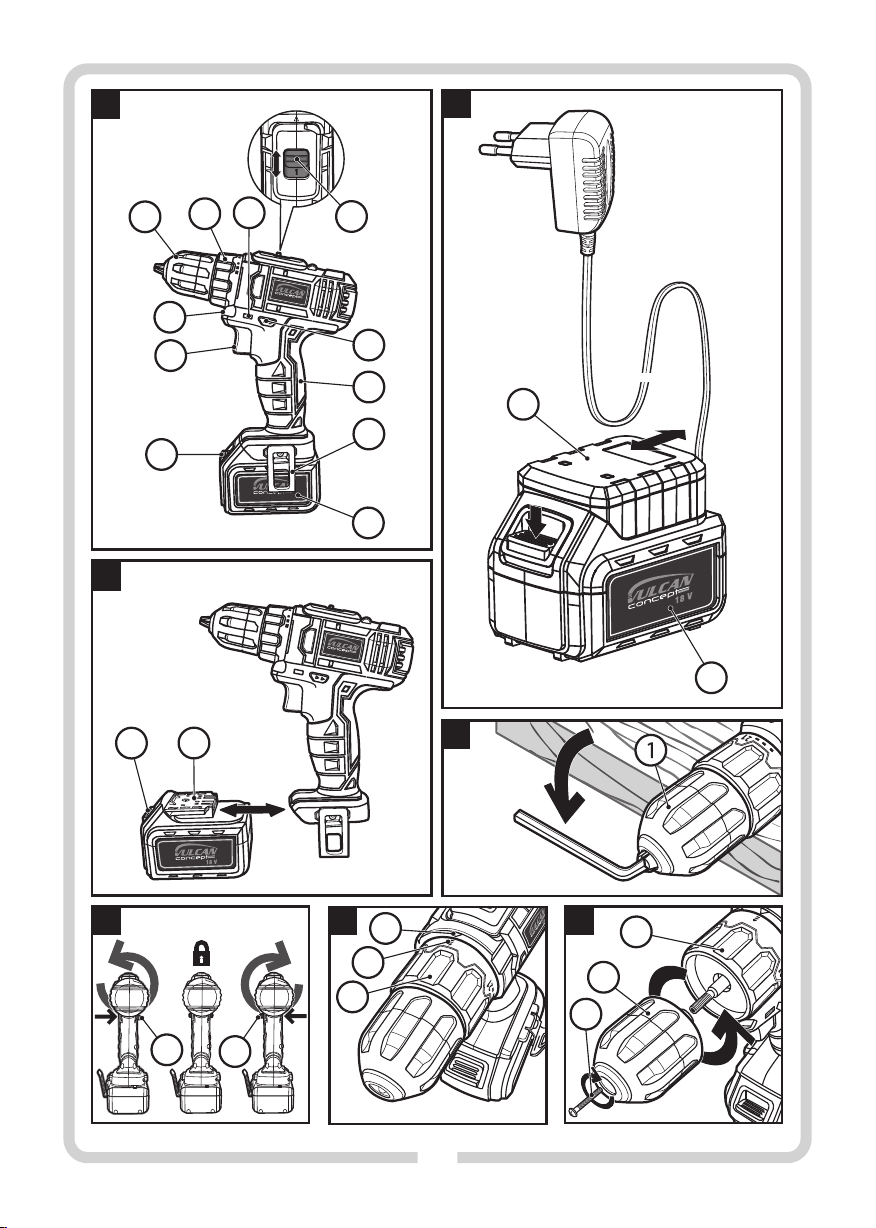

Numera cja el ementów urządz enia od nosi s ię do p rzedsta wienia
graficznego umieszczonego na stronie 2 instrukcji obsługi:
Rys.A 1. Uchwyt wier tarski szybkozaciskowy
2. Pokrętło regulacji sprzęgła
3. Wskaźnik pojemności akumulatora
Przełącznik biegów
4.
5. Przełącznik kierunku obrotów
6. Rękojeść
7. Klamra do zawieszania na pasku
8.
Akumulator
9.
Przycisk blokady akumulatora
Włącznik
10.
11. Oświetlenie pomocnicze
Ładowarka
Rys.C 12.
13. Znacznik nastawienia sprzęgła
Rys.F
10
Page 6
14. Piktogram pozycji wiercenie
Rys.G
15. Śruba mocująca lewoskrętna
DANE TECHNICZNE:
MODEL
Napięcie zasilania
Prędkość obrotowa bez obciążenia ( I/II bieg)
Zakres mocowania uchwytu wiertarskiego
Waga (z akumulatorem)
Poziom ciśnienia akustycznego (LpA)
Poziom mocy akustycznej (LwA)
VZV18C2
DC 18 V
0-400/0-1500-1 min
ø 0,8-10 mm
1,155 kg
81 dB(A)
92 dB(A)
Tolerancja pomiaru KpA, KwA 5 dB(A)
Poziom wibracji wg:
tolerancja pomiaru K=1,5 m/s²)
(
EN 62841-1-2
a = 2,29 m/s
h,D
2
Typ akumulatora Li-ion
Napięcie ładowania akumulatora
18V
Pojemność akumulatora 1500mAh
Ładowarka
Napięcie wejściowe
100-240 V
Częstotliwość sieci 50/60 Hz
Moc pobierana 8W
Napięcie wyjściowe (DC) 21,5V/ 0,37A
Czas ładowania
3-5 h
Podany p oziom drgań jest rep rezentatywny dla po dstawowych
zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do
innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie
będzie w ystarczająco konserwowane, poziom wibracji może odbiegać
od podan ego. Pod ane p owyżej przy czyny mogą spowo dować
podwyższenie ekspozycji na wibracje podczas całego czasu pracy.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu
ochronę operatora przed sku tkami ekspoz ycji na w ibracje, np.:
konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie
odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.
Deklarowana całkowita wartość drgań i deklarowane wartości emisji
hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i
mogą być wykorzystane do porównania jednego narzędzia z innym.
Deklarowane wartości całkowite drgań i deklarowane wartości emisji
hałasu można wykorzystać we wstępnej ocenie narażenia.
Ostrzeżenia:
Wibra cje i emis ja ha łasu p odczas rzecz ywist ego u żytkowan ia
elektronarzędzia mogą różnić się od deklarowanych war tości w
zależności od sposobu, w jaki narzędzia są używane, w szczególności od
rodzaju obrabianego przedmiotu.
Należy określić środki bezpieczeństwa w celu ochrony operatora, które
opieraj ą się n a oszacowa niu naraż enia w rzeczy wistym s tanie
użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego,
takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na
biegu jałowym za wyjątkiem czasu wyzwalania).
PRZED PRZYSTĄPIENIEM DO PRACY:
n Ładowanie akumulatora
Wiertarko-wkrętarka jest dostarczana z akumulatorem częściowo
naładowanym. Przed użyciem należy w pełni naładować akumulator. Dla
pierwszego ładowania zaleca się ładowanie trwające minimum 5
godzin.
1. Wcisnąć przycisk blokady akumulatora (9) i wyjąć akumulator (8) z
wiertarko-wkrętarki (rys. B).
2. Podłączyć akumulator (8) do ładowarki (12) (patrz rys. C).
3. Podłączyć wtyczkę ładowarki do gniazdka sieciowego 100-240 V,
50/60Hz.
n Sygnalizacja ładowania baterii
Świecąca czerwona dioda akumulatora informuje, że ładowanie jest w
toku. Gdy bateria będzie całkowicie naładowana czerwona dioda zgaśnie
i zapali się dioda zielona.
W miarę postępu ładowania prąd ładowania automatycznie się
zmniejsza. Po ok. 3 godzinach prąd ładowania stabilizuje się na
minimalnym poziomie (ładowanie podtrzymujące), co zapobiega
możliwości przeładowania i uszkodzenia akumulatora .
Po zakończeniu ładowania odłącz ładowarkę z sieci i od
akumulatora.
Akumulator litowo-jonowy można doładować w dowolnej chwili, nie
powodując tym skrócenia jego ży wotności. Przerwanie procesu
ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.
W TRAKCIE PRACY:
n Włączanie/wyłączanie
Zainstalowany włącznik (10) posiada płynną regulację prędkości
obrotowej.
Aby włączyć elektronarzędzie należy nacisnąć włącznik. Prędkość
obrotowa będzie się zwiększała wraz z głębokością wciśnięcia przycisku.
Aby zatrzymać elektronarzędzie należy zwolnić włącznik.
n Wskaźnik pojemności akumulatora
Wskaźnik pojemności akumulatora (3) sygnalizuje stan rozładowania
baterii za pomocą dwóch kolorowych diod LED.
Świeci zielona dioda LED:
Akumulator jest całkowicie naładowany.
Świeci zielona i czerwona dioda LED:
Akumulator naładowany jest wystarczająco.
Świeci tylko czerwona dioda LED:
Akumulator jest rozładowany, należy go naładować.
n Wybór kierunku obrotów (patrz rys. E)
Wiertarko-wkrętarka ma możliwość pracy z obrotem wkręcania zgodnie
z ruchem wskazówek zegara (obroty prawe) lub sprzecznie z ruchem
wskazówek zegara (obroty lewe):
- aby ustawić prawe obroty, należy przesunąć suwak przełącznika lewych
/ prawych obrotów (5) w lewo (patrząc z tyłu wiertarko-wkrętarki),
- aby ustawić lewe obroty, należy przesunąć suwak przełącznika lewych /
prawych obrotów (5) w prawo (patrząc z tyłu wiertarko-wkrętarki).
Gdy przełącznik kierunku obrotów znajduje się w pozycji środkowej to
włącznik jest zablokowany.
Do wiercenia i wkręcania wkrętów należy ustawić prawe obroty. Do
wycofywania wiertła, wyjmowania zaklinowanego wiertła i wykręcania
wkrętów należy ustawić lewe obroty.
n Wybór momentu obrotowego (patrz rys. F)
Wiertarko-wkrętarka jest wyposażona w pierścień (2), służący do ustawiania momentu obrotowego przy wkręcaniu wkrętów. Na pierścieniu
jest zaznaczonych 22 pozycji, od 1 do 21 oraz pozycja wiercenia .
11
Page 7
Ustawienie pierścienia w wybranym położeniu (od 1 - 21) powoduje
tr wałe usta wien ie sp rzęg ła na okr eślon ą wi elkoś ć mom entu
obrotowego. Pozwala to na zabezpieczenie przed wkręceniem wkrętu
zbyt głęboko lub uszkodzeniem wkrętu. Dla różnych wkrętów i różnych
mate riałó w sto suje się różn e wi elkośc i mo mentu wkrę cania .
Zawsze należy rozpoczynać z momentem o małej wielkości i powiększać
moment stopniowo, aż do osiągnięcia zadawalającego rezultatu.
Aby wiercić w metalu, drewnie i tworz ywie sztucznym należy ustawić
pierścień (2) tak, aby znacznik (13) pokrywał się z symbolem (14).
n Przełączanie biegów ( )
patrz rys. A
Za pomocą przełącznika biegów (4) można wybrać 2 zakresy prędkości
obrotowej.
Bieg I: Stosuje się do wkręcania lub wykręcania wkrętów.
Bieg II: Stosowany jest do wiercenia.
UWAGA: Nie zmieniać pozycji przełącznika biegów (4) podc zas pracy
narzędzia, może to uszkodzić jego przekładnie. Zawsze należy pozwolić
narzędziu na całkowite zatrzymanie przed zmianą nastawienia
przełącznika biegów.
Jeżeli przełącznik biegów nie daje się przesunąć do oporu, należy
nieznacznie poruszyć wrzecionem napędowym.
n Wymiana uchwytu (patrz rys. G)
1. Odłączyć akumulator (8) od wkrętarki.
2. Maksymalnie otworzyć uchwyt (1).
3. Odkręcić wkrętakiem PH 2 (Philips Nr 2) zgodnie z ruchem wskazówek
zegara śrubę mocującą uchwyt (15) (UWAGA! Lewy gwint).
Zakleszczoną śrubę można zwolnić przez lekkie uderzenie w jej łeb.
4. Przytr zymać dolny pierścień uchwytu (bliższy korpusowi wkrętarki) i
odkręcić uchwyt wiertarko-wkrętarki w kierunku przeciwnym do
ruchu wskazówek zegara (patrząc od strony uchwytu).
UWAGA: Zakleszczony szybkozaciskowy uchwyt wiertarski (1) można
zwolnić przez zamo cowanie krótszą stroną w uc hwycie kluc za
imbusowego i lekkie uderzenie w długie ramię klucza (patrz rys.D).
5. Aby założyć uchwyt należy nakręcić go na wrzeciono zgodnie z
ruch em ws kazówe k zeg ara ( patrzą c od stro ny uc hwytu ) i
zabezpieczyć śrubą mocującą, przykręcając ją śrubokrętem PH 2
(Philips Nr 2) w kierunku pr zeciwnym do ruchu wskazówek zegara.
Aby uchwyt się nie obracał w trakcie wkręcania śruby mocującej
należy przytrzymać uchwyt za dolny pierścień (bliższy korpusowi
wiertarko-wkrętarki).
n Elementy dodatkowe
ź Praktyczna klamra (7) służy do zawieszania wiertarko-wkrętarki na
pas ku u żytko wnik a za równ o dl a pra worę cznyc h ja k i dla
leworęcznych.
ź Wiertarko-wkrętarka wyposażona jest w oświetlenie pomocnicze
(11) miejsca wiercenia/wkręcania, które włącza się po przyciśnięciu
włącznika (10).
n Wkładanie i wyjmowanie wiertła do/z uchwytu
UWAGA: Odłąc z akumulator od wkrętarki lub nastaw przełąc znik
kierunków obrotów (5) na pozycję środkową, aby zabezpieczyć się przed
przypadkowym włączeniem maszyny, co może spowodować zranienie
operatora.
Przy zwolni onym włą czniku ( 10) nast ępuje bl okada w rzeciona
wiertarskiego. Umożliwia to szybką, wygodną i łatwą wymianę
narzędzia roboczego w uchwycie wiertarskim. Aby wyjąć wiertło (lub
końcówkę roboczą) z uchwytu należy obracać pierścień uchwytu w lewo,
w celu powiększenia otworu w uchwycie. Aby zainstalować wiertło (lub
końcówkę roboczą) do uchwytu należy obracać pierścień uchwytu w
prawo aby uzyskać zaciśnięcie wiertła w uchwycie.
Wiertło (lub innego typu końcówkę roboczą) należy wkładać do uchwytu,
do oporu.
n Wiercenie otworów
1. Przy wykonywaniu głębokich otworów należy wiercić stopniowo, na
mniejsze głębokości, wycofywać wier tło z otworu, aby umożliwić
usunięcie wiórów z otworu.
2. Przy wierceniu otworu o dużej średnicy zaleca się rozpoczynać od
wywiercenia otworu mniejszego, a później rozwiercenia go na
pożądany wymiar. Zapobiegnie to możliwości przeciążenia wiertarki.
3. Jeśli dojdzie do zakleszczenia się wiertła, w czasie wiercenia, należy
natychmiast wyłączyć wkrętarkę, aby nie dopuścić do jej uszkodzenia.
Korzystając ze zmiany kierunku obrotów należy usunąć wiertło z
otworu.
4. Należy utrzymywać wkrętarkę w osi wykonywanego otworu. Wiertło
powinno być ustawione pod kątem prostym do powierzch ni
ob ra bia ne go ma ter ia łu. W p rzy pa dku , n ie za ch owa nia
prostopadłości, w czasie pracy, może dojść do zakleszczenia lub
złamania się wier tła w otworze, a w krańcowym przypadku do
zranienia użytkownika.
Regulac ji prędko ści obrotowe j wrzecio na dokonuj e się przez
odpowiednią siłę nacisku na włącznik.
n Wkręcanie wkrętów
Zaleca się wykonywanie najpierw otworu pilotującego, nieco głębszego
od długości wkręta i o nieco mniejszej średnicy od średnicy zewnętrznej
gwintu wkręta. W przypadku gdy wkręt znajduje się w sąsiedztwie
krawęd zi mater iału, w ykonanie otworu pilotu jącego zapobie ga
możliwości niepożądanego odpryśnięcia materiału.
Jeśli przy wkręcaniu wystąpi trudność z zagłębianiem się wkręta, to
należy wkręt wykręcić i powiększyć trochę otwór pilotujący.
Jeśli nadal wkręcanie przebiega z trudnością (co może wystąpić w
przypadku twardych gatunków drewna) należy spróbować użyć środka
smarującego (np. mydło w płynie). Należy wywierać odpowiedni nacisk
na wkrętarkę, aby nie dopuścić do obracania się końcówki wkrętakowej
względem łba wkręta. Stosować końcówki dokładnie dopasowane do łba
wkręta. Uszkodzenia gniazda wkręta może uniemożliwić wkręcenie bądź
wykręcenie wkręta.
PRZECHOWYWANIE I KONSERWACJA:
Elektrona rzędzie w zasadzi e nie w ymaga spe cjalnych zab iegów
konser wacyjnyc h. Wierta rko-wkręt arkę na leży pr zechowy wać w
miejscu, niedostępnym dla dzieci, utrz ymywać w stanie czystości,
chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny
wy kluc zać możl iwoś ć us zkod zeń m echa nicz nych ora z wp ływ
szkodliwych warunków atmosferycznych.
UWAGA: Zawsze przed rozpoczęciem czynności czyszczenia i konserwacji
należy odłączyć akumulator od wkrętarki i wyjąć wtyczkę
wiertarko-
ładowarki z gniazda zasilającego.
Ładowarkę należy czyścić tylko przy użyciu suchej szmatki.
Przy wkrętarce należy czyścić okresowo otwory wentylacyjne
wiertarkoprz y uży ciu s uchej szczo teczki lub szm atki. Nale ży ok resowo
zdemontować uchwyt wiertarski i w ysypać z wnętrza pył i inne
12
Page 8
zanieczyszczenia.
wiertarko- z niewielką ilością mydła Nie używać żadnych
Obudowę wkrętarki okresowo czyścić wilgotną ściereczką aby usunąć pył i inne zanieczyszczenia.
środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia w ykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza
urządzenia nie dostała się woda. Po czyszczeniu odczekać aż wiertarko-wkrętarka całkowicie wyschnie.
TRANSPORT:
Elektronarzędzie transportować i składować w kufrze transportowym, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy
zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy mogą uszkodzić silnik.
OCHRONA ŚRODOWISKA:
UWAGA: Przedstawiony symbol oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem
Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.
Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony
jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży w w. sprzętu mają obowiązek przyjmować zużyty
sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.
PIKTOGRAMY:

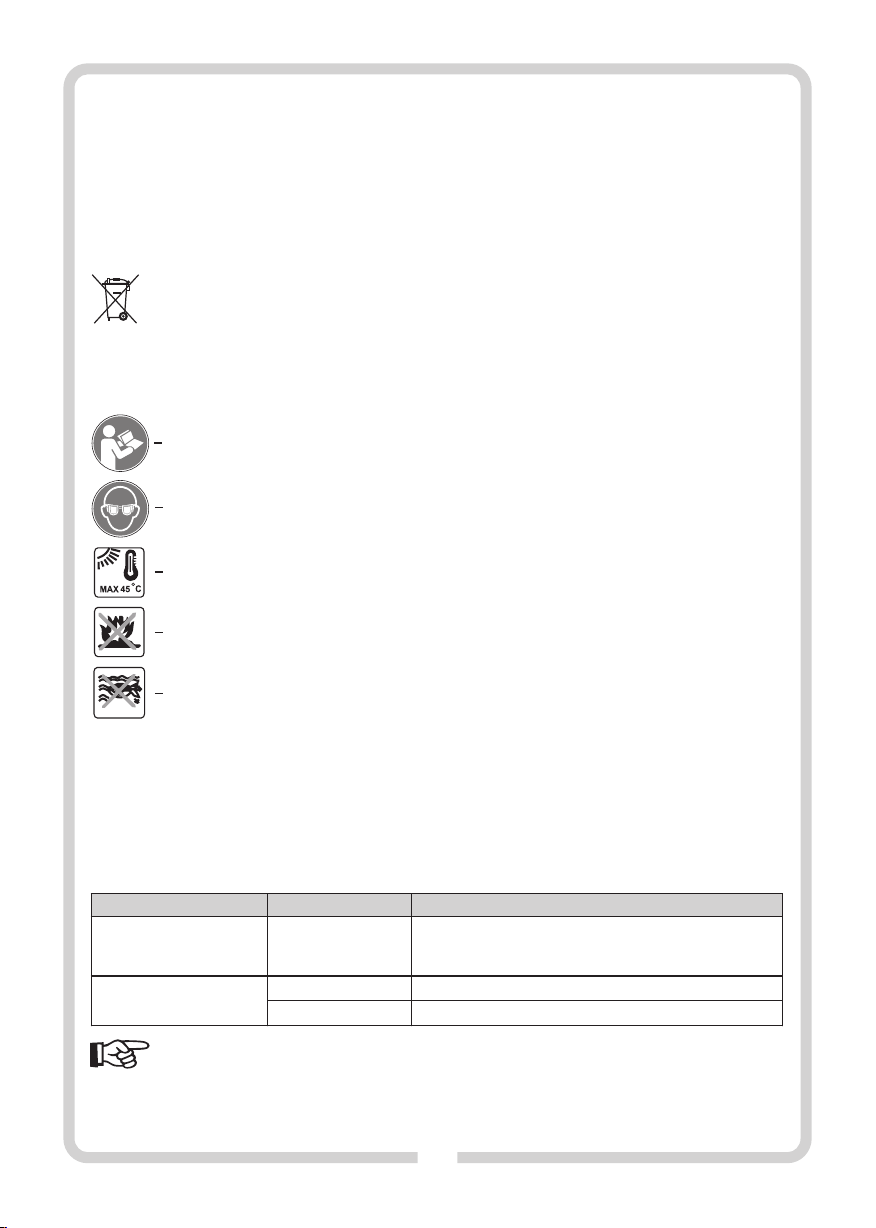

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych na urządzeniu:
«Przed uruchomieniem należy przeczytać instrukcję obsługi»
«Zawsze stosować okulary ochronne»
«Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem.»
« »Nie wrzucać akumulatorów do ognia.
karą grzywny).
« »Nie wrzucać akumulatorów do wody.
PRODUCENT:
PROFIX Sp. z o.o.
ul. Marywilska 34 ,
03-228 Warszawa
Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wytycznymi bezpieczeństwa.
Wszelkie naprawy muszą być przeprowadzane przez wykwalifikowany personel, używając oryginalnych części zamiennych.
TYPOWE USTERKI I ICH USUWANIE:
PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU
Sprawdzić .
Wiertarko-wkrętarka nie działa.
Zakłócenia w pracy silnika.
Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo
zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia. Obrazki, podane w instrukcji obsługi, są przykładowymi i
mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia .
Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy
Profix Sp. z o.o. jest zabronione.
Brak zasilania, uszkodzenie
silnika lub włącznika.
Rozładowana bateria. Doładować baterię.
Zużyte szczotki węglowe.
stan baterii, w razie potrzeby doładować lub wymienić na nową
Jeżeli elektronarzędzie nadal nie działa, należy je wysłać do serwisu
naprawczego na adres podany w karcie gwarancyjnej.
Wymienić szczotki węglowe w serwisie naprawczym.
13
Loading...
