OPERATING INSTRUCTION

BEFOR E YOU START USIN G THE MACHIN E READ THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created by

flammable liquids, gases or dusts. The power tool generates sparks

that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

WARNING! General warnings regarding the use of power tools.

Electric safety:

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension cables when operating a power tool with a grounding/earthing conductor (PE). Any modifications of plugs and outlets increase the risk

of electric shock.

b) Avoid touching earthed surfaces or grounded items like pipes,

heaters, central heating radiators and refrigerators. Touching

earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) It is recommended to connect the device to a mains supply

equipped with a residual current device (RCD) with a rated current of 30 mA or less.

g) When it is unavoidable to use your power tool in a damp

enviro nment u se an RCD (Resid ual Cur rent Dev ice) fo r protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of power tools.

Personal safety:

ANGLE GRINDER VZS125F

Original text translation

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no expe rience and kno wledge in o perati ng th e equi pment u nless they operat e the equ ipment unde r supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safet y

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slipper y footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power tool

to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and maintain

balance. It will allow you to have a better control over your power tool in

unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust extraction

or collection system, make sure it is connected and used properly. Using dust collectors may reduce dust affected risks.

i) Do not let your skills gained through the frequent use of the

power tool make you overconfident and disregard safety rules. Carelessness may cause injury in a fraction of a second .

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with power

adjusted to work being done. An appropriately chosen power tool

will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order (it

does not switch it on or off). Any power tool with its power switch out

of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

dis connec t it s bat tery befor e ch anging any se ttings , performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

e) Power tools require maintenance. Check power tools for

concentricity or jamming of moving par ts, any cracks and all

Page 5

other factors affecting the power tool work safety. If any

damage to the power tool is detected, it should be repaired before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting

edges in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating conditions and the work to be done. Misusing a power tool can

result in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving components are locked and protected against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

m) Keep handles and grip sur faces clean and free from oil and

grease. Se cure grip and co ntrol over the to ol in un expected

circumstances are impossible if handles and grip surfaces are slippery.

WARNING! General warnings regarding the use of power tools.

Repair:

a) Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Ser vice, which guarantees the best quality or repair and use of genuine spare parts.

b) If a fixed power cord is damaged, to avoid risks it should be

replaced by power tool manufacturer or in a specialty repair shop or by a qualified person.

WARNING!

While operating power tools it is necessary to observe basic work safety rules to avoid fire, electric shock or mechanical injury.

ANGLE GRINDER

Safety Warnings Common for Grinding, S anding,

Wire Brushing, Polishing or Abrasive Cutting-O ff Operations:

a) This power tool is intended to function as a grinder, sander,

wire brush, polisher or cut-off tool. Read all safety warnings, instructions, illustrations and specifications provided with this power tool. Failure to follow all instructions listed below may

result in electric shock, fire and/or serious injury.

b) Do not use accessories which are not specifically designed and

recommended by the tool manufacturer. Just because the

accessory can be attached to your power tool, it does not assure safe operation.

c) The rated speed of the accessory must be at least equal to the

maximum speed marked on the power tool. Accessories running

faster than their rated speed can break and fly apart.

d) The outside diameter and the thickness of your accessory

must be within the capacity rating of your power tool.

Incorrectl y sized acce ssories cann ot be adeq uately guarde d or controlled.

e) The arbour size of wheels, flanges, backing pads or any other

accessory must properly fit the spindle of the power tool.

Accessories with arbour holes that do not match the mounting hardware of the power tool will run out of balance, vibrate excessively and may cause loss of control.

f) Do not use a damaged accessory. Before each use inspect the

accessory such as abrasive wheels for chips and cracks, backing pad for cracks, tear or excess wear, wire brush for loose or cracked wires. If power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory, position yourself and bystanders away from the plane of the rotating accessory and run the power tool at maximum no-load speed for one minute. Damaged accessories will normally break apart during this

test time.

g) We ar p erson al pr otect ive e quipm ent. Depe nding on

application, use face shield, safety goggles or safety glasses. As appropriate, wear dust mask, hearing protectors, gloves and workshop apron c apable of stopping small abrasive or workpiece fragments. The eye protection must be capable of

stopping flying debris generated by various operations . The dust mask or respirator must be capable of filtrating par ticles generated by your operation. Prolonged exposure to high intensity noise may cause hearing loss.

h) Keep bystanders a safe distance away from work area.

Anyone enteri ng the work area mus t wear per sonal protective equipment. Fragments of workpiece or of a broken

accessory may fly away and cause injury beyond immediate area of operation.

i) Hold power tool by insulated gripping surfaces only, when

performing an operation where the cutting accessory may contact hidden wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed metal parts of the power tool "live" and shock the operator.

j) Position the cord clear of the spinning accessory. If you lose

control, the cord may be cut or snagged and your hand or arm may be pulled into the spinning accessory.

k) Never lay the power tool down until the accessory has come to

a complete stop. The spinning accessory may grab the surface and

pull the power tool out of your control.

l) Do not run the power tool while carrying it at your side.

Accidental contact with the spinning accessory could snag your clothing, pulling the accessory into your body.

m) Regularly clean the power tool's air vents. The motor's fan will

draw the dust inside the housing and excessive accumulation of powdered metal may cause electrical hazards.

n) Do not operate the power tool near flammable materials.

Sparks could ignite these materials.

o) Do not use accessories that require liquid coolants. Using water

or other liquid coolants may result in electrocution or shock.

Page 6

FURTHER SAFETY INSTRUCTIONS FOR ALL OPERATIONS

Kickback and Related Warnings:

Kickback is a sudden reaction to a pinched or snagged rotating wheel, backing pad, brush or any other accessory. Pinching or snagging causes rapid stalling of the rotating accessory which in turn causes the uncontrolled power tool to be forced in the direction opposite of the accessory's rotation at the point of the binding.

For example, if an abrasive wheel is snagged or pinched by the workpiece, the edge of the wheel that is entering into the pinch point can dig into the surface of the material causing the wheel to climb out or kick out. The wheel may either jump toward or away from the operator, depending on direction of the wheel's movement at the point of pinching. Abrasive wheels may also break under these conditions.

Kickback is the result of power tool misuse and/or incorrect operating procedures or conditions and can be avoided by taking proper precautions as given below.

a) Maintain a firm grip on the power tool and position your

body and arm to allow you to resist kickback forces. Always use auxiliary handle, if provided, for maximum control over kickback or torque reaction during start-up. The operator can

control torque reactions or kickback forces, if proper precautions are taken.

b) Never place your hand near the rotating accessory. Accessory

may kickback over your hand.

c) Do not position your body in the area where power tool will

move if kickback occurs. Kickback will propel the tool in direction

opposite to the wheel's movement at the point of snagging.

d) Use special care when working corners, sharp edges etc.

Avoid bouncing and snagging the accessory. Corners, sharp

edges or bouncing have a tendency to snag the rotating accessory and cause loss of control or kickback.

e) Do not attach a saw chain woodcarving blade or toothed saw

blade. Such blades create frequent kickback and loss of control.

ADDITIONAL SAFETY INSTRUCTIONS FOR GRINDING AND CUTTING-

OFF OPERATIONS

Safety Warnings Specific for Grinding and Abrasive Cutting-Off Operations:

a) Use only wheel types that are recommended for your power

tool and the specific guard designed for the selected wheel.

Wheels for which the power tool was not designed cannot be adequately guarded and are unsafe.

b) The guard must be securely attached to the power tool and

positioned for maximum safety, so the least amount of wheel is exposed towards the operator. The guard helps to

protect operator from broken wheel fragments and accidental contact with wheel.

c) Wheels must be used only for recommended applications.

For example: do not grind with the side of cut-off wheel.

Abrasive cut-off wheels are intended for peripheral grinding, side forces applied to these wheels may cause them to shatter.

d) Always use undamaged wheel flanges that are of correct size

and shape for your selected wheel. Proper wheel flanges support

the wheel thus reducing the possibility of wheel breakage. Flanges for

cut-off wheels may be different from grinding wheel flanges.

e) Do not use worn down wheels from larger power tools. Wheel

intended for larger power tool is not suitable for the higher speed of a smaller tool and may burst.

Additional Safety Warnings Specific for Abrasive

Cutting-Off Operations:

a) Do not “jam” the cut-off wheel or apply excessive pressure.

Do not attempt to make an excessive depth of cut.

Overstressing the wheel increases the loading and susceptibility to twisting or binding of the wheel in the cut and the possibility of kickback or wheel breakage.

b) Do not position your body in line with and behind the

rotating wheel. When the wheel, at the point of operation, is

moving away from your body, the possible kickback may propel the spinning wheel and the power tool directly at you.

c) When wheel is binding or when interrupting a c ut for any

reason, switch off the power tool and hold the power tool motionless until the wheel comes to a complete stop. Never attempt to remove the cut-off wheel from the cut while the wheel is in motion otherwise kickback may occur. Investigate

and take corrective action to eliminate the cause of wheel binding.

d) Do not restart the cutting operation in the workpiece. Let

the wheel reach full speed and carefully reenter the cut. The

wheel may bind, walk up or kickback if the power tool is restarted in the workpiece.

e) Support panels or any oversized workpiece to minimize the

risk of wheel pinching and kickback. Large workpieces tend to

sag under their own weight. Supports must be placed under the workpiece near the line of cut and near the edge of the workpiece on both sides of the wheel.

f) Use extra caution when making a “pocket cut” into existing

walls or other blind areas. The protruding wheel may cut gas or

water pipes, electrical wiring or objects that can cause kickback.

Safety Warnings Specific for Sanding Operations:

a) Do not use excessively oversized sanding disc paper. Follow

manufacturers recommendations, when selecting sanding paper. Larger sanding paper extending beyond the sanding pad

presents a laceration hazard and may cause snagging, tearing of the disc or kickback.

ADDITIONAL SAFETY INSTRUCTIONS FOR WIRE BRUSHING

OPERATIONS

Sa fety W arni ngs Sp ecif ic for Wir e Br ush ing Operations:

a) Be aware that wire bristles are thrown by the brush even

during ordinary operation. Do not overstress the wires by applying excessive load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.

b) If the use of a guard is recommended for wire brushing, do

not allow any inter ference of the wire wheel or brush with the guard. Wire wheel or brush may expand in diameter due to work load and centrifugal forces.

Page 7

Angle Grinder, Safety Warnings

Personal safety:

a) Release the On/Off switch and set it to the off position when

the power supply is interrupted, e. g., in case of a power failure or when the mains plug is pulled. This prevents

uncontrolled restarting.

b) When working stone, use dust extraction. The vacuum

cleaner must be approved for the extraction of stone dust.

Using this equipment reduces dust-related hazards.

c) Use a cutting guide when cutting stone. Without sideward

guidance, the cutting disc can jam and cause kickback.

d) When working with the machine, always hold it firmly with

both hands and provide for a secure stance. The power tool is

guided more secure with both hands.

e) Secure the workpiece. A workpiece clamped with clamping devices

or in a vice is held more secure than by hand.

f) Never use the machine with a damaged cable. Do not touch

the damaged cable and pull the mains plug when the cable is damaged while working. Damaged cables increase the risk of an

electric shock.

CONSTRUCTION AND APPLICATIONS OF THE GRINDER:

The angle grinder is a hand power tool powered by a single-phase commutator-based elec tric motor. It comes with a side handle to be mounted in two optional positions.

The tool is a Class 2 device (double insulation). The grinder is designed for grinding and cutting metal objects,

machining weld joints and, by using special tool bits (disks, brushes etc.), to remove rust and polish metal surfaces.

The tool is not suitable to machine plaster surfaces or other strong dustproducing materials. Small dust par ticles by penetrating into the tool block ventilation spaces, which results in overheating and burning the motor.

This electric tool is designed for jobs with medium intensity. It is not suitable for long-term operation under heavy duty conditions. Do never

use the tool for applications that need use of professional equipment.

Each application of the tool not in line with the intended use as specified below is strictly forbidden and makes the warranty terms null and void. The manu facture r sha ll not be held respon sible for possi ble consequential damage that may arise due to or in connection with such application.

Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings.

Application of the tool in accordance with the intended use also refers to its maintenance, storage, transportation and repairs.

Defective electric tools can be handed over for repairs exclusively to service workshops appointed by the tool manufacturer. The tools supplied from electric grid shall be repaired exclusively by authorized electricians.

Proper use cannot guarantee that no residual risk will occur. Due to the design of the machine, the following risks may occur:

- Touching of the working accessory during its operation within the

unshielded area of the tool;

- Scalding while the working accessory is being replaced (During its operation the working accessories are getting extremely hot. To avoid scalding operators must wear protecting gloves to replace the working accessories;

- Throwing a machined part or pieces of a machined part;

- Fracture /cracking of the working accessory;

- Damage of hearing when appropriate hearing protectors are not used;

- Emission dust hazardous for human health when works are carried out in closed rooms (confined areas).

THE SET CONTAINS:

ź Grinder - 1 piece ź Disk guard - 1 piece ź Side handle -1 piece ź Fixing flange -1 piece ź Compression nut -1 piece ź Pin wrench -1 piece ź Warranty card -1 piece ź Operating instruction -1 piece

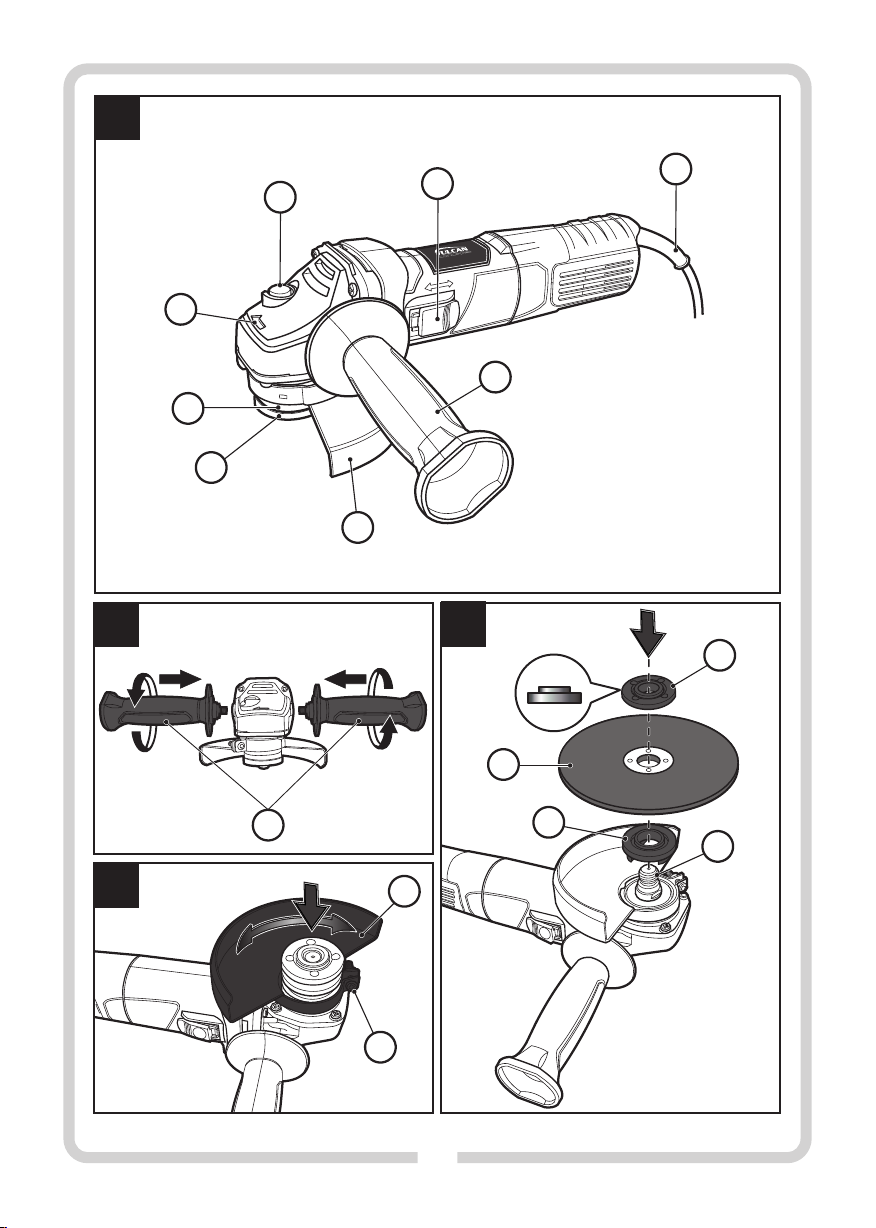

DRAWING DESCRIPTION A, B, C, D, E, F (page 2-3) :

1. Side handle

2. Disk guard

3. Compression nut

4. Fixing flange

5. Rotation direction arrow

6. Spindle lock button

7. On/off switch

8. Power cord

9. Fixing screw

10. Spindle

11. Disk

12. Pin wrench

TECHNICAL DATA:

MODEL V 125 ZS F

Rated voltage 220-230 V Rated frequency 50 Hz Power consumption 750 W

Speed 11800 rpm Max. disk diameter/ hole diameter 125 mm / 22 mm Spindle thread M14 Equipment class

/II

Power cord length 2 m Weight 2,0 кg Sound pressure level (LpA) 86,7 dB(A), ±3dB(A) Sound power level (LwA) 97,7 dB(A), ±3dB(A)

Vibration level according to EN 60745-2-3 (measuring tolerance – 1,5m/s )

7,530 m/s

Page 8

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not maintained properly, the vibration level may differ from the values given. The above-mentioned causes may lead to higher exposure to vibrations during the whole work time. One must implement additional safety measures to protect the operators from exposure to vibrations, such as maintenance of the elec tric tool and work tools, assurance of proper hand temperature, or determination of the sequence of work operations. The declared total vibrations and declared noise emissions were measured in accordance with a standard test method and may be used for tool comparison. The declared total vibrations and noise emissions can be used in preliminary exposure assessment.

Warnings:

The vibrations and noise emissions during the actual use of the power tool may differ from the declared values depending on how the tool is used and on the type of the workpiece in particular. Determine safeguards to protect the operator. They should be based on the estimated exposure under actual operational conditions (taking into account all parts of the operating cycle such as when the tool is switched off or idle except the star t time).

BEFORE YOU START WORKING:

1. Make sure that the power source parameters match the parameters presented on the grinder nameplate.

2. Make sure that the grinder power switch (7) is in off position.

3. When using an extension cable make sure the extension cable parameters and conductor sections match the grinder parameters. It is recommended to use the shortest extension cables possible. The extension cable should be fully unwound.

n Mounting the side handle

NOTE: For safety reasons always use the side handle (1).

Depending on working requirements the handle can be inser ted in one of the two openings provided in grinder's head (see: Fig.B, p.2).

n Mounting the disk guard

NOTE: Before you install or remove the disk guard, make sure that the device switch is in off position and that it is disconnected from the mains.

To cut or grind with grinding or cutting disks it is necessary to install the disk guard (2). Adjust the guard position to the operation performed. The closed side of the guard should be always directed towards the operator. To install the disk guard:

ź Place the grinder with the spindle (10) up. ź Install the blade guard (2) as shown in Figure C, page 2, and secure by

screwing in the fixing screw (9).

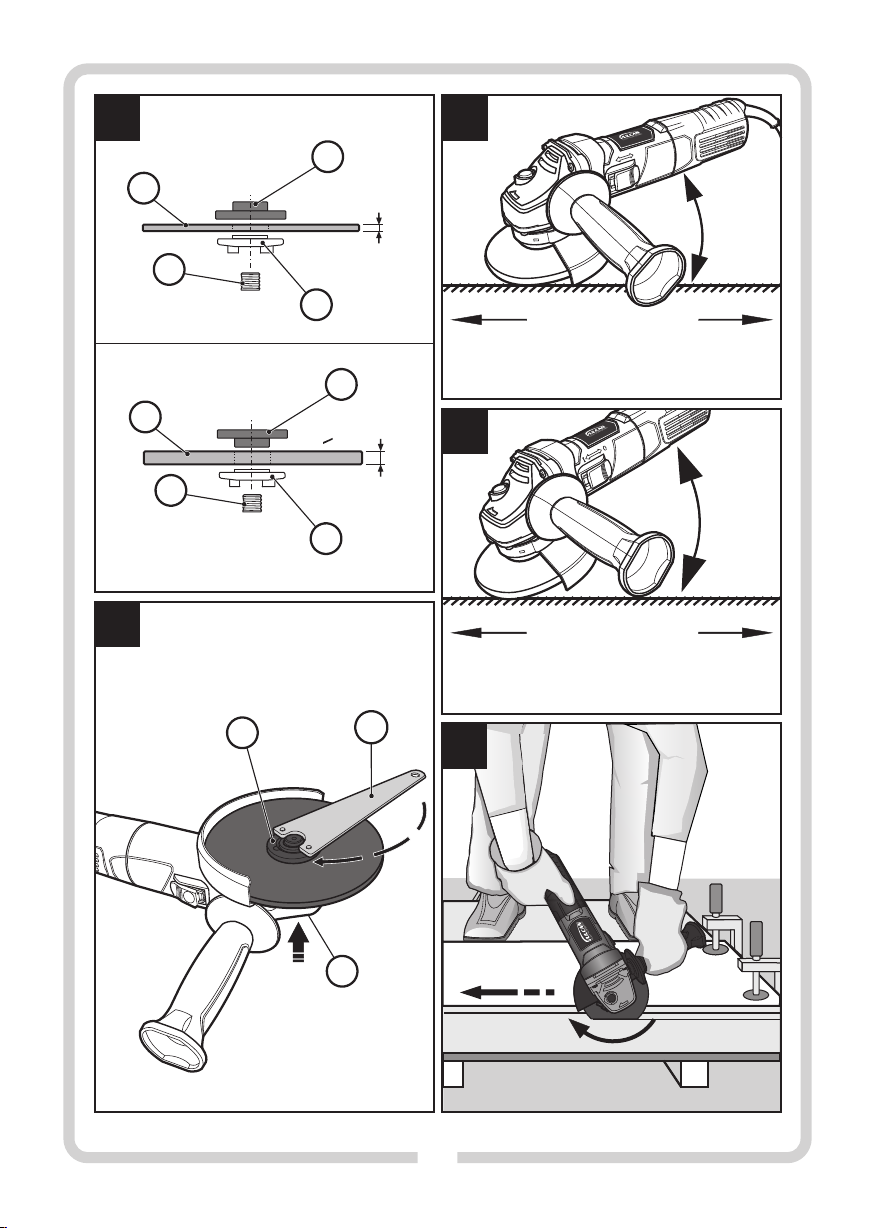

n Grinding tools assembly (see: Fig. D, E, F p.3)

NOTE: Before you install or remove the grinding disk, make sure that the device switch is in off position and that it is disconnected from the mains.

Before installation clean the grinder spindle and all fixing components. Make sure the admissible size and speed of the grinding disk matches

the parameters presented on the grinder nameplate. The grinding disk should be installed without any clearance on the fixing flange. Do not use any reduction washers or adapters.

To install a disk:

1. Place the grinder with the spindle (10) up. Insert the fixing flange

(4) with its bottom projecting part with a groove onto the spindle shaft to mesh the flange on the spindle.

2. Inser t a disk (11) with its convex part down onto the upper

projecting part of the fixing flange.

3. Screw the compression nut (3) onto the spindle to secure the disk

properly. (The compression nut has a concave and convex side. Depending on the rated disk thickness it can be applied on one or the other side. (see: Fig. E p.3).

4. Press the spindle lock button (6) and tighten the nut using the pin

wrench (12) exerting a slight force as the nut automatically tightens up during operation. Observing this recommendation will help avoiding damage to the motoreducer casing during the disk removal.

NOTE: The spindle lock button (6) can be pressed only when the spindle is stopped! Never use a disk with improper maximum admissible speed!

n Trial start up

After inserting a disk and after connecting the grinder to the mains check whether the disk is properly fixed and whether it rotates without any obstacles.

The initial/trial star t up should be carried our away from people.

Trial operation

period

At first start up

After disk

replacement

1 minute or more

3 minutes or more

REGULAR OPERATION:

n Switching on/off

To turn on the angle grinder push the switch (7) until it locks in position. To turn the tool off press the rear par t of the on/off switch (a spring automatically moves the switch back to off position).

NOTE: Never put the grinder aside when the switch is locked. When the tool is not used disconnect the power cord plug from the mains.

n Tips regarding the operation ź The objects to be machined that do not rest securely under their own

weight should be fixed properly.

ź Avoid excessive pressure exerted on the disk. Grinding should be

carried out using the weight of the tool. Only slight pressure is allowed when cutting. Excessive pressure reduces the disk speed, which results in producing rough surfaces. In addition, it results in overheating and damage to the motor.

n Grinding direc tion

When using a new grinding disk move the grinder back (B direction) (see: Fig.G, p.3), then the new disk edge will be rounded, which will allow the user to move the tool in any direction.

n Grinding angle

Do not use the whole disk surface to grind, use its edge only. For efficient grinding the angle between the disk and machined part

should range from approx. 15 to 30 (see: Fig. G, p.3).

n Rough grinding

For best rough grinding efficienc y the angle between the disk and machined surface should range from approx. 30 do 40 (see: Fig.H, p.3).

º º

The tool should be slightly pressed against the surface and smoothly

Page 9

moved along the material. Thanks to the right pressure the machined part does not heat up excessively, does not lose its color and no grooves or other roughness will appear on its surface.

NOTE: Never use cutting disks to grind/remove layers.

n Cutting

While cutting with the tool do not exert excessive pressure, do not tilt and do not oscillate. Move the tool at a constant speed adjusted to the material machined. Do not brake the rotating disk by pressing it against other objects.

NOTE: Observe proper cutting direction. Cutting should be carried out at the direction shown on the disk (see: Fig.I, p.3). Do not cut in opposite direction! Otherwise the tool may be pulled out from the cutting line.

STORAGE AND MAINTENANCE:

The tool does not require any special maintenance. Store it away from children, keep clean and protect against humidit y and dust. Storage conditions should exclude any mechanical damage or harmful weather factors. This device meets the requirements of national and European standards and safety guidelines. Any repair can be carried out only by qualified personnel using original spare parts.

n Cleaning

To provide safe and efficient operation, the grinder casing and ventilation openings should be free from dust deposits and other pollutants. We recommend that you clean the grinder directly after each use. Wipe the grinder with a clean, slightly wet cloth with a small amount of soap. Do not use any cleaning agents or solvents; they can damage parts made of plastics. Protect the grinder's inner parts against water. After using the tool in dusty atmosphere it is recommended to clean the ventilation openings with compressed air to avoid damage to the bearings and remove dust blocking the air used for cooling the motor.

TROUBLESHOOTING:

The electric tool fails to switch on or works with breaks:

- check whether the power cord (8) is correctly plugged in and the

electric power outlet is energized;

- check condition of carbon brushes and replace them if necessary.

NOTE! Carbon brushes can be replaced only by competent electricians.

- if the defect persists, the tool fails to work despite of voltage presence

and carbon brushes are in good condition, hand the tool over for repair to an authorized workshop to the address specified in the warranty card.

TRANSPORT:

Store and transport the grinder in its transport box to protect it against humidity, dust penetration and small objects; remember to protect its

ventilation openings. Small objects after getting into the casing can result in damage to the motor.

MANUFACTURER:

PROFIX Ltd., 34 Marywilska Street, 03-228 Warsaw, POLAND

PROTECTION OF THE ENVIRONMENT:

NOTE! The symbol nearby denotes that old equipment must

never be thrown away together with other waste (with the penalty of a fine). Hazardous components of electronic equipment may adversely affect the natural environment and human health.

Each household may contribute to the recovery and reuse (recycling) of old machinery and equipment. Both in Poland and Europe a system for recovery of used equipment either exists or is being created. The system obliges all organizations that sell such equipment to collect the used machinery and appliances. Moreover, general purpose collecting points for such equipment are available.

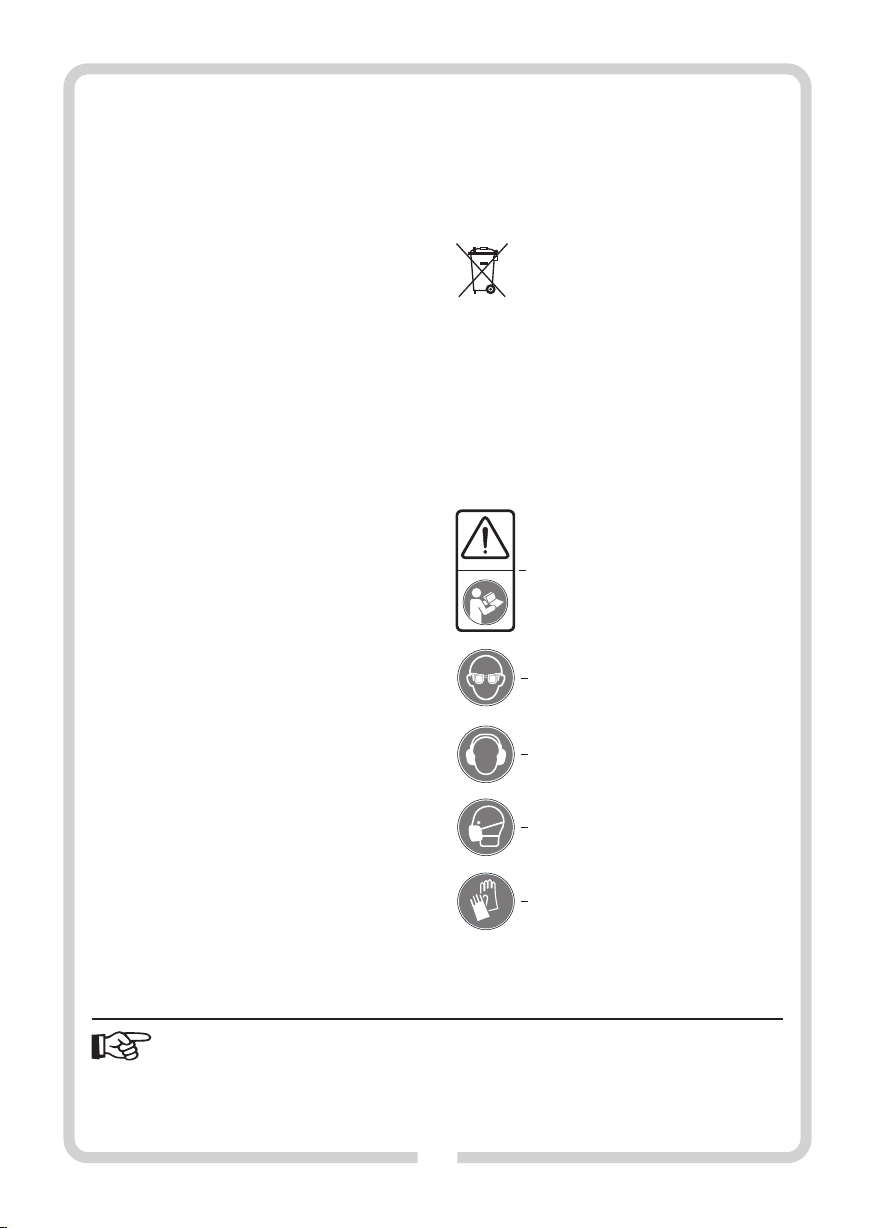

PICTOGRAMS:

Explanation of the icons located on the nominal plate and the information tags:

«WARNING! Read this instruction before switching on the power supply and starting the work»

«Always wear safety goggles»

«Wear »hearing protection

«Wear a dust mask»

«Wear protective gloves»

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

Page 10

INSTRUKCJA OBSŁUGI

SZLIFIERKA KĄTOWA VZS125F

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego przyszłego wykorzystania. OS TR ZE ŻEN IE ! N al eż y p rz ec zyt ać ws zy st ki e ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem i wsz ystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Za chow aj w szy stki e o str zeże nia i w ska zówk i do tyc zące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach w yrażenie „elektronarzędzie” oznacza ele ktron arzę dzie zas ilan e z s ieci (z prz ewode m zas ilaj ącym ) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TR ZE ŻE NI E! O gól ne o st rze że ni a d ot yc zą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejs cu pra cy n ależy utrz ymywać porzą dek i dob re

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach w ybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TR ZE ŻE NI E! Og ól ne os tr ze że ni a d ot ycz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w

żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mając ych przewód z żyłą uziemienia ochronnego. Brak przeróbek we

wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unik ać do tykan ia pow ierzc hni uz iemion ych lu b

zwartych z mas ą, takich j ak rury, ogrzewa cze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

war unkó w wil gotn ych. W pr zypa dku pr zedo stan ia s ię d o

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektr ycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e n al eż y u ży wać pr ze wod u p rz ył ąc zen iow eg o d o przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z dale ka od źróde ł ciep ła, ol ejów, o strych krawęd zi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe

zwiększają ryzyko porażenia prądem elektrycznym.

e) W prz ypadku, gdy elektronarzędzie używa się na wolnym

powie trzu, prze wody pr zyłącz eniowe nale ży prz edłużać

prz edłu żacz ami pr zezn aczo nymi do pr acy na wol nym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym

powietrzu zmniejsza r yzyko porażenia prądem elektr ycznym.

f) Z aleca s ię podłą czenie u rządzenia do sieci elektr ycznej

wyposażonej w w yłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD).

Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OS TR ZE ŻE NI E! Og ól ne o str ze że ni a do ty cz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Nal eży b yć pr zewid ując ym, o bser wować co się robi i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Nale ży stosować wyposa żenie ochr onne. Nale ży zawsze

zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak ma ska przeciwpyłowa, obuwie antyp oślizgowe, kask l ub ochronn iki słuc hu, zmniej szy osob iste obrażenia.

d) N a le ży u ni ka ć n ie za mi er zo n eg o r oz r uc hu . P r ze d

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na

wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Prz ed ur uchom ienie m el ektro narzę dzia nal eży usu nąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie i

za chow ać r ówno wagę . U możl iwi to lep szą kon tro lę n ad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria

lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Je żeli ur ządz eni a są pr zyst osow ane do pr zył ącze nia

zewnętrzne go odciągu pyłu i poch łaniacza pyłu, należy upewnić się, że są one prz yłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

i) Nie pozwól, aby umiejętności uz yskane dzięki częstemu

korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

Page 11

może spowodować poważne obrażenia w ułamku sekundy.

OST RZE ŻENI E! Og ólne os trze żeni a d otyc ząc e bezpieczeństwa użytkowania narzędzia.

Użytkowanie i trosk a o elektronarzędzie:

a) Nie należy elektronarzędzia przeciążać. Należy stosować

elektronarzędzie o mocy odpowiedniej do wykonywanej pra cy. W łaśc iwe ele ktron arzę dzie umo żliw i pra cę l epsz ą i

bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie

załącza i nie w yłącza. Każde elektronarzędzie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłą czyć a kumulato r prze d wyk onaniem ka żdej nastaw y, wymi any czę ści lub m agazynowa niem. Takie

za po bi eg aw cz e ś ro dk i b ez pi ec ze ńs t wa re du ku ją r yz yk o przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza

za si ęg ie m d zi ec i i n ie na le ży po zw al ać os ob om nieza znajom ionym z e lektron arzędzi em lu b nini ejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są

niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Elektronarzędzia należy konserwować. Należy sprawdzać

współosiowoś ć lub za kleszczenie s ię części ruchomych , pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elekt ronarzędzia. Jeżeli stwierdzi się usz kodzen ia, n ależy elek trona rzędz ie p rzed użyc iem naprawić. Przyczyną wielu wypadków jest niefachowy sposób

konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i cz yste. Odpowiednie

utr zymy wanie ostr ych k rawęd zi na rzęd zi tn ącyc h zmn iejsz a prawdopodobieństwo zakleszczenia i ułat wia obsługę.

g) Elektro narzędzie, wy posażenie, narz ędzia rob ocze itp.

należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niskich temperaturach, lub po dłuższym okresie nie

użytkowania, zalecane jest włączenie elektronarzędzia bez obci ążenia na okres kilku minu t w celu właś ciwego rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną

(nie mokra) szmatkę i mydło. Nie stosowa ć benzy ny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po

upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowy wać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odby wać się w

op akow ani u o ryg ina lny m, za bez pie czaj ąc ym pr zed uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i

wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

pozw alają na b ezpie czne trzy manie i ko ntrolę narz ędzia w nieoczekiwanych sytuacjach.

OS TRZE ŻEN IE! Og óln e o strz eże nia do tycz ące bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) N ap ra wy g wa ra nc yj ne i p og wa ra nc yj ne s woi ch

elektronarzędzi w ykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

b) Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu,

to powi nien o n być wym ieniony u w ytwórc y lu b w specjalistycznym zakładzie naprawczym w celu uniknięcia zagrożenia.

OSTRZEŻENIE!

Podczas pracy narzędziem elektr ycznym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

SZLIFIERKA KĄTOWA

Wskazówki bezpieczeństwa dotyczące szlifowania,

szlifowania papierem ściernym, pracy z użyciem szczotek drucianych i przecinania ściernicą:

a) Nin iejsze e lektronar zędzie może być s tosowane jako

szlifi erka z wykła, szli fierka do szlifow ania pa pierem ściernym, do szlifowania szczotkami drucianymi i jako urządzenie do przecinania ściernicowego. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elektronarzędziem.

Niestosowanie się do wszystkich zaleceń i instrukcji podanych poniżej może spowodować niebezpieczeństwo porażenia prądem, pożaru i/lub poważnych obrażeń ciała.

b) Nie należy używać osprzętu, który nie jest zaprojektowany,

przewidziany i polecany przez producenta specjalnie do tego elektronarzędzia. Fakt, że osprzęt daje się zamontować do

elektronarzędzia, nie gwarantuje bezpiecznego użycia i obsługi.

c) Znamionowa prędkość obrotowa stosowanego narzędzia

roboczego powinna być co najmniej równa maksymalnej pręd kości ob rotowej elek tronar zędzi a. Do puszcz alna prędkość obrotowa stosowanego narzędzia roboczego nie może być mnie jsza niż pod ana na elek tronarz ędziu maksymalna prędkość obrotowa. Narzędzie robocze, obracające

się z szybszą niż dopuszczalna prędkością, może się złamać, a jego części odprysnąć.

d) Zewnętrzna średnica i grubość narzędzia roboczego muszą

mi eś ci ć s ię w za kr esi e d opu sz cz al nym d la t ego elektronarzędzia. Narzędzia robocze o niewłaściw ych wymiarach

nie mogą być wystarczająco osłonięte lub kontrolowane.

e) Średnice otworu ściernic, tarcz szlifierskich, kołnierzy, tarcz

mocujących oraz innego osprzętu muszą dokładnie pasować do wrzeciona elektronarzędzia. Narzędzia robocze, z otworami

nie pasującymi dokładnie do wrzeciona ściernicy elektronarzędzia, obracają si ę nierównomierni e, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzędziem.

Page 12

f) W żadnym wypadku nie należy używać uszkodzonych

nar zędz i r oboc zych . Pr zed ka żdy m uż ycie m na leży skontrolować oprzyrządowanie, np. ściernice pod kątem odprysków i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. Jeżeli elektronarzędzie lub narzędzie robocze upadnie, należy sprawdzić, czy nie uległo ono uszk odzeniu, lub użyć inn ego, ni euszkodz onego narzę dzia. Po sprawdzen iu i zamoc owaniu n arzędzia roboczego, stanąć w innej płaszczyźnie niż płaszczyzna obrotu narzędzia,upewnić się, że nie ma osób postronnych w płaszczyźnie obrotu narzędzia. Elektronarzędzie należy włączyć na minutę na najwyższe obroty, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu, znalazły się poza strefą obracającego się narzędzia. Uszkodzone narzędzia łamią się najczęściej w tym c zasie

próbnym.

g) Należy stosować środki ochrony osobistej. W zależności od

rodzaju pracy, należy nosić maskę ochronną pokrywającą cał ą twa rz, och ronę ocz u lu b oku lary ochr onne. W stosownych przypadkach należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych, fartucha, chroniącego pr zed ma łym i c ząs tka mi m ater iał u ś cie rne go l ub obrabianego materiału. Środki ochrony oczu muszą być zdolne do

zat rzy man ia l ata jąc ych od łamk ów g ene rowan ych po dcz as wykonywania różnych operacji. Maski przeciwpyłowe i środki ochrony dróg oddechowych powinny filtrować cząsteczki pyłu wytwarzane podc zas p racy. Dł ugotrw ałe na rażenie na h ałas o wyso kiej intensywności może spowodować utratę słuchu.

h) Należy uważać, by osoby postronne znajdowały się w

bezpiecznej odległości od miejsca pracy i strefy zasięgu elekt ronarzę dzia. K ażdy, k to zna jduje się w pobli żu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego przedmiotu lub

pęknięte narzęd zia robocze mogą o dpryskiwać i spowo dować obrażenia również poza bezpośrednią strefą zasięgu.

i) Trz ymać e lektrona rzędzie za izo lowane p owierzch nie

podczas w ykonywania prac, prz y których elektronarzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód. Pod wpływem kontaktu z przewodami będącymi

pod napięciem, wszystkie części metalowe elektronarzędzia znajdą się również pod napięciem i mogą spowodować porażenie prądem operatora.

j) Przewód sieciowy należy trzymać z dala od obrac ających się

narzędzi roboczych. W przypadku utraty kontroli nad narzędziem,

przewód sieciowy może zostać przecięty lub wciągnięty, a dłoń lub cała ręka mogą dostać się w obracające się narzędzie robocze.

k) N igd y n ie w oln o od kła dać el ekt rona rzę dzi a pr zed

cał kowit ym z atrzy manie m si ę na rzędz ia r obocz ego.

Obracające się narzędzie może wejść w kontakt z powierzchnią, na któ rą j est o dło żone, prz ez co moż na s traci ć ko ntrol ę na d elektronarzędziem.

l) Nie wolno uruch amiać elekt ronarzędzia skierowan ego

tarczą w kierunku operatora.

m) Nie wolno przenosić elektronarzędzia, znajdującego się w

ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem

roboczym może spowodować jego wciągnięc ie i przyciągnięc ie narzędzia roboczego do ciała operatora.

n) Na le ży re gu lar nie cz yś cić s zcz eli ny we nt yla cy jne

elektronarzędzia. Wentylator silnika może wciągnąć kurz do

obudow y, nadmie rne nagro madzenie pyłu metal owego mo że spowodować zagrożenie elektryczne.

o) Nie należy używać elektronarzędzia w pobliżu materiałów

łatwopalnych. Iskry mogą spowodować ich zapłon.

p) Nie należy używać narzędzi, które w ymagają płynnych

środków chłodzących. Użycie wody lub innych płynnych środków

chłodzących może doprowadzić do porażenia prądem.

INSTRUKCJE BEZPIECZEŃSTWA DLA WSZYSTKICH OPERACJI

Odrzut i związane z nim ostrzeżenia:

Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zacięcie obracającego się nar zędzia (ściernica, tarcza szlifierska, szczotka druciana). Zakleszczenie lub zacięcie powoduje nagłe zatrzymanie się obracającego się narzędzia, co z kolei prowadzi do utraty kontroli nad elektronarzędziem. Niekontrolowane elektronarzędzie zostanie przez to szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego. Na przykład gdy ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, zanurzone w materiale krawędź ściernicy może się zablokować i spowodować jej wypadnięcie lub odrzut. Ściernica może odskoczyć w kierunku do lub od operatora w zależności od kierunku obrotu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać. Od rzu t j est w yni kiem ni ewł aśc iweg o l ub bł ędn ego uż ycia elektronarzędzia. Można go uniknąć podejmując odpowiednie środki ostrożności podane poniżej. a) Należy mocno trzymać elektronarzędzie, a ciało i ręce

ustawić w pozycji, umożliwiającej złagodzenie odrzutu. Zawsz e nale ży uży wać u chwytu pomoc niczego jeż eli wchodzi on w skład wyposażenia standardowego, żeby mieć jak największą kontrolę nad siłami odrzutu lub momentem obrotowym podczas rozruchu. Operator mo że opanować

szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich środków ostrożności.

b) Nie należy nigdy trzymać rąk w pobliżu obracając ych się

narzędzi roboczych. Narzędzie robocze może wskutek odrzutu

zranić rękę.

c) Ni e za jmow ać p ozyc ji c iała w ob szar ze, w któ rym

elektronarzędzie może odskoczyć podczas odrzutu. Na skutek

odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania.

d) Należy szczególn ie ostrożnie obrabiać narożniki , ostre

krawędzie itd. Należy zapobiegać temu, by narzędzia robocze podskakiwały podczas pracy, zostały odbite lub zostały zablokowane. Obracające się narzędzie robocze jest

bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu.

e) Nie wolno montować tarcz do cięcia drewna lub tarcz

zębatych. Narzędzia robocze tego typu często powodują odrzut lub

utratę kontroli nad elektronarzędziem.

Page 13

DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA PODCZAS OPERACJI

SZLIFOWANIA I PRZECINANIA

Za s ad y b e zp ie cz eń st wa p od cz as o pe ra cj i

szlifowania i przecinania ściernicą:

a) Należy używać wyłącznie ściernic, które są zalecane dla

elektronarzędzia oraz specjalnych osłon przeznaczonych dla danej ściernicy. Ściernice dla, których elektronarzędzie nie jest

zaprojek towane nie mogą by ć wysta rczająco os łonięte i są niebezpieczne.

b) Osłona musi być dobrze przymocowana do elektronarzędzia,

a jej ustawienie musi gwarantować jak największy stopień bezpieczeństwa tak, żeby w kierunku operatora tarcza była osłonięta w jak największym stopniu. Osłona ma ochraniać

osobę obsługującą przed odłamkami i przypadkowym kontaktem ze ściernicą.

c) Ściernic można uży wać tylko zgodnie z ich przeznaczeniem.

Np. nie wolno szlifować boczną powierzchnią ściernicy tarczowej do cięcia. Tarczowe ściernice tnące pr zeznaczone są do usuwania materiału krawędzią tarczy. Siły boczne przyłożone do tych tarcz mogą wywołać drgania i mogą je złamać.

d) Zawsze uży wać nieuszkodzonych kołnierzy mocując ych o

prawidłowej wielkości i kształcie dla wybranej ściernicy.

Kołnierze podtrzymują ściernicę, zmniejszając tym samym możliwość zniszczenia ściernicy. Kołnierze do ściernic tnących mogą się różnić od kołnierzy do tarcz szlifierskich.

e) N ie n ale ży uż yw ać zu żyt ych śc ier nic z wi ęk szy ch

elektronarzędzi. Tarcze przeznaczone do większych elektronarzędzi

nie nadają się do wyższych prędkości, która jest charakterystyką mniejszych elektronarzędzi i mogą się dlatego złamać.

Dodatkowe wskazówki bezpieczeństwa dla

przecinania:

a) Nie wciskać tarczy tnącej lub nie stosować za dużego nacisku.

Nie n ależy przep rowadzać nad miernie głę bokich cięć .

Przeciążenie tarczy tnącej podwyższa jej obciążenie i jej podatność na skręcenie lub wyginanie podczas cięcia i tym samym zwiększa możliwość odrzutu lub zniszczenia, złamania się tarczy.

b) Nie należy stawać w jednej linii z obracającą się tarczą tnącą.

Oddalanie tarczy tnącej w kierunku od siebie może spowodować, że ewentualny odrzut może wypchnąć ściernicę i elektronarzędzie w kierunku operatora.

c) W prz ypadku zakleszczenia się tarczy tnącej lub przerw y w

pracy, elektronarzędzie należy wyłączyć i odczekać, aż tarcza całkowicie się zatrzyma. Nigdy nie należy próbować wyciągać poruszającej się jeszcze tarczy z miejsca cięcia, gdyż może to wywołać odrzut. Należy wykryć i usunąć przyczynę

zakleszczenia się tarczy.

d) Nie uruchamiać elektronarzędzia, dopóki znajduje się ono w

materiale. Przed kontynuacją cięcia, tarcza tnąca powinna osiągnąć swoją pełną prędkość obrotową. W przeciwnym

wypadku ściernica może się zaczepić, w yskoczyć z przedmiotu obrabianego lub spowodować odrzut.

e) Płyty lub duże przedmioty należy przed obróbką podeprzeć,

aby zm inimalizować ryzyko zakleszczen ia sią tarczy i odrzutu. Duże przedmioty mogą się ugiąć pod ciężarem własnym.

Podpory powinny być ustawione z obydwu stron, zarówno w pobliżu linii cięcia jak i przy krawędzi.

f) Należy zachować szczególną ostrożność przy wykonywaniu

ciąć wgłębnych w istniejących ścianach lub operowaniu niewidocznych obszarach. Wgłębiająca się w materiał tarcza tnąca

może, na trafić na p rzewody gazowe wodociągowe, przewody elektryczne lub inne przedmioty które mogą spowodować odrzut.

Dodatkowe wskazówki bezpieczeństwa podczas

szlifowania:

a) Nie używać zbyt wielkich arkuszy papieru ściernego. Przy

wyborze wielkości papieru ściernego, należy postępować zgodnie zaleceniami producenta. Duży papier ścierny, wystający

poza płytę szlifi erską m oże spo wodować o brażenia, a tak że doprowadzić do zablokowania lub rozdarcia papieru lub do odrzutu.

DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA DLA PRACY Z

UŻYCIEM SZCZOTEK DRUCIANYCH

Zasady bezpieczeństwa podczas oczyszczania

powierzchni szczotką drucianą:

a) Należy pamiętać, że nawet przy normalnym użytkowaniu

dochodzi do utraty kawałeczków druta przez szczotkę. Nie należy przeciążać drutów przez zbyt duży nacisk na szczotkę.

Unoszące się w powietrzu kawałki drutów mogą z łatwością przebić się przez cienkie ubranie i/lub skórę.

b) Je żeli za leca ne j est użyc ie o słony, nal eży zap obiec

kontaktowi s zczotki z osłoną . Ś rednica szczotek m oże się

zwiększyć z powodu obciążenia i siły odśrodkowe.

Szlifierka, ostrzeżenia dotyczące bezpieczeństwa

Bezpieczeństwo osobiste:

a) W przypadku przerwy w dopływie zasilania, np. po awarii

prądu lub po w yjęciu wtyczki z gniazdka, należy odblokować włącznik/wyłącznik i ustawić go w pozycji wyłączonej. W ten

sposó b można zapobie c niezam ierzonem u włącze niu ele ktronarzędzia.

b) Przy obróbce kamienia należy zastosować odsysanie pyłu.

Odkur zacz musi być dosto sowany d o ods ysania pyłu kamiennego. Użycie tych urządzeń zmniejsza zagrożenie pyłem.

c) Do cięcia kamienia należy użyć prowadnicy saneczkowej. Bez

prowadnicy bocznej tarcza tnąca może się zakleszczyć i spowodować odrzut.

d) Elektronarzędzie należy trz ymać podczas pracy mocno w

obydwu rękach i zap ewnić bezpi eczną pozyc ję prac y.

Elektronarzędzie prowadzone jest bezpieczniej w obydwu rękach.

e) Na leży zabezpiecz yć obrabiany przedmiot. Zamocowanie

obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

f) Nie woln o uż ywać elek trona rzędz ia z usz kodzon ym

przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas prac y, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyż- szają ryzyko porażenia prądem.

Page 14

BUDOWA I PRZEZNACZENIE SZLIFIERKI:

Szlifi erka ką towa jest ręczny m elektro narzędzi em napęd zanym silnikiem jednofazowym, komutatorowym. Wyposażona jest w uchwyt pomocniczy z możliwością montażu w dwóch opcjonalnych gniazdach. Urządzenie w drugiej klasie sprzętu (podwójna izolacja). Szlifie rka przez naczona je st do szlifowa nia i c ięcia el ementów metalowych, obróbki spoin spawalnicz ych, a pr zy zastosowaniu odpowiednich narzędzi (tarcze, szczotki itp.), do czyszczenia rdzy i polerowania powierzchni metalowych. Narzędzie nie jest przeznaczone do obróbki powierzchni gipsowych, lub podobnych, silnie pylących. Drobny pył wnikając do wnętrza maszyny powoduje blokowanie przestrzeni wentylacyjnych, co prowadzi do przegrzania i spalenia silnika.

Dane elektronar zędzie jest przeznaczone do robót o pr zeciętnej intensywności. Nie nadaje się do długotr wałych robót w ciężkich

wa ru nk ach . Ni e wo ln o w yk or zy st yw ać n arz ęd zi a d o w yk o ny w an i a p r ac w y ma g aj ą c yc h z a st o so wa n ia profesjonalnego urządzenia.

Każde użycie elektronarzędzia niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody. Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Poprawne użytkowanie elektronarzędzia dotyczy także konserwacji, składowania, transportu i napraw. Elekt ronarzędzi e może być nap rawiane wyłą cznie w punkta ch serwisowych wyznaczonych przez producenta. Urządzenia zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione. Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na kon strukcję i budowę masz yny mogą wystą pić następ ujące niebezpieczeństwa:

- Dotknięcie narzędzia roboczego w trakcie pracy w nieosłoniętym

obrębie urządzenia;

- Opar zenie przy wymianie narzędzia roboczego. (Podczas pracy

narzędzie robocze bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne);

- O drzuc enie pr zedmio tu o brabia nego lu b czę ści prze dmiot u

obrabianego;

- Pęknięcie/złamanie narzędzia roboczego;

- Uszkodzenia słuchu w wypadku niestosowania koniecznej ochrony

słuchu;

- Szkodliwe dla zdrowia emisje pyłów w przypadku wykonywania prac

w zamkniętych pomieszczeniach.

KOMPLETACJA:

ź Szlifierka - 1szt. ź Osłona tarczy - 1szt. ź Uchw yt pomocnicz y -1szt. ź Kołnierz mocując y -1szt.

ź Nakrętka zaciskowa -1szt. ź Klucz widełkow y -1szt. ź Karta gwarancyjna -1szt. ź Instrukcja obsługi - szt.

OPIS RYSUNKÓW A, B, C, D, E, F (str.2-3):

1. Uchwyt pomocniczy

2. Osłona tarczy

3. Nakrętka zaciskowa

4. Kołnierz mocujący

5. Strzałka wskazująca kierunek obrotów

6. Przycisk blokady wrzeciona

7. Włącznik

8. Przewód zasilający

9. Wkręt mocujący

10. Wrzeciono

11. Tarcza

12. Klucz widełkowy

DANE TECHNICZNE:

MODEL VZ 125 S F

Napięcie nominalne 220-230 V Częstotliwość nominalna 50 Hz Moc pobierana 750 W Prędkość obrotowa 11800 /min Maks. średnica tarczy/średnica otworu 125 mm / 22 mm Gwint wrzeciona M14 Klasa sprzętu

/II Długość przewodu zasilającego 2 m Masa 2,0 кg Poziom ciśnienia akustycznego (LpA) 86,7dB(A), ±3dB(A) Poziom mocy akustycznej (LwA) 97,7 dB(A), ±3dB(A) Poziom wibracji wg EN 60745-2-3 ( tolerancja pomiaru - 1,5m/s )

7,530 m/s

Podany poziom drgań jest reprezent atywny d la podstawow ych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie w ystarczająco konserwowane, poziom wibracji może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na wibracje podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora pr zed skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędzia i narzędzi roboczych, ustalenie kolejności operacji roboczych. Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być w ykorzystane do porównania jednego narzędzia z innym. Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można w ykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wibra cje i em isja h ałasu pod czas rzec zywis tego użyt kowania elektronarzędzia mogą różnić się od deklarowanych war tości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu. Należy określić środki bezpieczeństwa w celu ochrony operatora, które opieraj ą się na o szacowaniu naraż enia w rzecz ywistym stani e użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Upewnić się, że źródło zasilania ma parametry odpowiadające parametrom szlifierki podanym na tabliczce znamionowej.

Page 15

2. Upewnić się że włącznik (7) szlifierki jest w pozycji wyłączenia.

3. W przypadku pracy z przedłużaczem należy upewnić się że parametr y przedłu żacza, prze kroje przewodów, odpowia dają parametrom szlifierki. Zaleca się stosowanie jak najkrótszych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.

n Montaż uchwytu pomocniczego

UWAGA: Ze względów bezpieczeństwa, przy wszystkich pracach urządzeniem należy zawsze stosować uchwyt pomocniczy (1).

W zależności od wymagań roboczych uchwyt pomocniczy należy wkręcić do oporu w jedno z dwóch gniazd w głowic y szlifierki (patrz: rys.B, str. 2).

n Montaż osłony tarczy

UWAGA: Przed zdejmowaniem i zakładaniem osłony tarczy, należy upewnić się, czy urządzenie jest wyłączone i odłączone od zasilania.

Do prac z użyciem tarcz szlifierskich lub ściernic tarczowych do cięcia musi być zamontowana osłona tarczy (2). Pozycję osłony tarczy należy dostosować do rodzaju pracy. Zamknięta strona osłony musi zawsze być od strony operatora. Aby zamontować osłonę tarczy, należy:

ź Umieścić szlifierkę tak, żeby wrzeciono (10) było skierowane do góry. ź Założyć osłonę tarczy (2), jak jest pokazane na rysunku C na str. 2, i

zabezpieczyć wkrętem mocującym (9), przykręcając go śrubokrętem Ph2.

n Montaż narzędzi szlifierskich (patrz: rys. D, E, F, str. 3)

UWAGA: Przed zdejmowaniem i zakładaniem narzędzi szlifierskich, należy upewnić się, czy urządzenie jest wyłączone i odłączone od zasilania.

Przed montażem należy oczyścić wr zeciono szlifierki i wszystkie elementy mocujące. Należy st wierdzić zgodność dopuszczalnych rozmiarów i prędkości obrotowych/obwodowych narzędzi szlifierskich, umieszczonych na etykietach kontrolnych narzędzia szlifierskiego i szlifierki. Tarcza szlifierska powinna być osadzona bez luzów na kołnierzu mocującym. Nie stosować podkładek redukcyjnych lub adapterów. Aby zamontować tarczę należy:

1. Umieścić szlifierkę wrzecionem (10) do góry. Nasadzić kołnierz mocujący (4) dolną wystającą częścią z rowkiem na trzpień wrzeciona tak, żeby kołnierz zazębił się na wrzecionie.

2. Nasadzić tarczę (11) wypukłą częścią w dół na górną wystającą

część kołnierza mocującego.

3. Nakręcić nakrętkę zaciskową (3) na wrzeciono tak, aby tarcza

została dokładnie umocowana. (Nakrętka zaciskowa ma wklęsłą i wyp ukłą stro nę. W zal eżnoś ci o d nom inal nej g rubo ści wykorzystywanej tarczy może być nakręcana jedną lub drugą stroną (patrz: r ys. E str. 3)).

4. Wcisnąć przycisk blokady wrzeciona (6) i dokręcić kluczem

widełkowym (12) z niewielką siłą nakrętkę zaciskową, gdyż podczas dalszej pracy nakrętka ta dociska się samoczynnie. Takie działanie pozwoli uniknąć uszkodzeń obudowy reduktora przy zdejmowaniu tarczy.

UWAGA: Prz ycisk blokady wrzeciona (6) wciskać wyłącz nie przy nieruchomym wrzecionie! Nigdy nie używać tarcz z nieodpowiednią maksymalną prędkością obrotową!

n Próbne uruchomienie

Po za montowani u narzę dzia s zlifiers kiego i przed włą czeniem

urządzenia sprawdzić, cz y narzędzie zostało prawidłowo zamontowane i czy może się swobodnie obracać. Próbne włączenie szlifierki należy wykonywać z dala od ludzi.

Czas próbnego

włączania

Przy pierwszym

uruchomieniu Po wymianie

tarczy

1 minuta lub więcej

3 minuty lub więcej

PRACA:

n Włączanie/wyłączanie

Szlifierkę uruchamia się włącznikiem (7) przesuwając go do przodu do pozycji zablokowania.

Szlifierkę wyłącza się przez naciśnięcie tylnej części przycisku włącznika (sprężyna włącznika automatycznie przesunie włącznik do pozycji wyłączenia).

UWAGA: Nigdy nie odkładać szlifierki przy zablokowanym włączniku. Należy wyciągnąć wt yczkę przewodu zasilającego z gniazda, gdy nie używamy narzędzia.

n Wskazówki dotyczące pracy ź N ależy zamo cować o brabiany przed miot, j eśli n ie spo czywa

bezpiecznie i pewnie pod własnym ciężarem.

ź Należy unikać nadmiernego nacisku na tarczę. Szlifowanie wykonuje

się przy wykorzystaniu wagi szlifierki. Stosować wyłącznie lekki nacisk podczas cięcia. Zbyt mocny nacisk na tarcze powoduje zmniejszenie prędkości obrotowej, co jest przyczyną powstania chropowatych po wier zch ni pr zy sz lif owan iu. Do datk owo je st pr zyc zyn ą przegrzewania się i uszkodzenia silnika.

n Kierunek szlifowania

Przy użyciu nowej tarczy do szlifowania należy najpierw poprowadzić szlifierkę do tyłu (kierunek B) (patrz: rys.G, str. 3), wtedy krawędź nowej tarczy zaokrągli się, co pozwoli łatwo przemieszczać szlifierkę w dowolnym kierunku.

n Kąt szlifowania

Nie używać całej powierzchni tarczy przy szlifowaniu, a wyłącznie jej krawędzi. Skuteczne szlifowanie jest osiągalne przy utrzymaniu między szlifierką a obrabianym materiałem kąta od ok. 15 do 30 (patrz: rys.G, str. 3).

n Szlifowanie zgrubne

º º

Najlepsze efekty pracy przy szlifowaniu zgrubnym osiągają się przy prowadzeniu tarczy szlifierskiej pod kątem od 30 do 40 odnośnie

º º

obrabianej powierzchni (patrz: rys.H, str. 3). Urządzenie z umiarkowaną siłą przyciskać do szlifowanego elementu i

płynnie przesuwać po obrabianym materiale. Dzięki odpowiedniej sile docisku obrabiany element nie nagrzeje się za bardzo, nie przefarbuje oraz nie powstaną w trakcie szlifowania rowki lub inne nierówności na jego powierzchni.

UWAGA: W żadnym przypadku nie stosować tarcz tnących do zdzierania / szlifowania.

n Cięcie

W czasie cięcia nie naciskać zbyt mocno na urządzenie, nie przekrzywiać, nie oscy lować. N ależy p racować z równomi ernym, o ptymalni e dopasowanym do danego typu materiału posuwem.

Nie hamować obracających się narzędzi poprzez boczne dociskanie

Page 16

urządzeniem do innych przedmiotów.

UWAGA: Ważny jest kierunek cięcia. Cięcie powinno odbywać się w kierunku zgodnym z kierunkiem obrotów tarczy (patrz: rys.I, str. 3). Nie pracować urządzeniem w innym kierunku! W przeciwnym wypadku może dojść do niekontrolowanego w yrwania urządzenia z linii cięcia .

PRZECHOWYWANIE I KONSERWACJA:

Ma sz yna w za sa dzi e n ie w yma ga sp ec jal nyc h za bi egó w kons erwac yjnych . Mas zynę na leży prze chowy wać w m iejsc u, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możli wość us zkodzeń mecha nicznych oraz wpływ szkodl iwych warunków atmosferycznych.

Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wyt ycznymi bezpieczeństwa. Wszelkie naprawy muszą być prz eprow adza ne p rzez wyk wali fikow any per sone l, u żywa jąc oryginalnych części zamiennych.

n Czyszczenie

Aby zapewnić bezpieczną i wydajną pracę, obudowa szlifierki i szczeliny wentylacyjne muszą być wolne od pyłu i zanieczyszczeń. Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Szlifierkę wycierać czystą wilgotną ściereczką, z niewielką ilością mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia w ykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

Po pracy w środowisku silnie pylącym zaleca się przedmuchanie sprężonym powietr zem otworów wentylacyjnych, zapobiegnie to uszkodzeni om łożysk i usun ie pył blokując y dopły w powietr za chłodzącego silnik.

TYPOWE USTERKI I ICH USUWANIE:

Elektronarzędzie nie włącza się lub przerywa pracę:

- sprawdzić czy przewód zasilający (8) jest prawidłowo podłączony oraz

dopływ prądu do gniazda zasilającego;

- sprawdzić stan szczotek węglowych i w razie potrzeby wymienić.

UWAGA! Wymianę szczotek węglowych może wykonać tylko uprawniony elektryk.

- jeżeli elektronarzędzie nadal nie działa, pomimo że jest zasilane napięciem i ma niezużyte szczotki węglowe, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

TRANSPORT:

Szlifierkę transportować i składować w opakowaniu transportowym, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów,

zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy mogą uszkodzić silnik .

PRODUCENT: PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzy wny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia(recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PIKTOGRAMY:

Objaśnienia ikonek znajdując ych się na tabliczce znamionow ej i naklejkach informacyjnych:

«O st rz eże ni e! Pr ze d u ru ch omi en ie m przeczytać instrukcję obsługi»

«Zawsze stosować okulary ochronne»

«Stosować środki ochrony słuchu»

«Stosować maskę przeciwpyłową»

«Stosować rękawice ochronne»

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 17

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА VZS125F

Перевод оригинальной инструкции

ПЕРЕД НАЧАЛ ОМ ЭКС ПЛУАТАЦИ И НЕОБ ХОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Хранить инструкцию для возможного применения в будущем. ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс ем и пр ед уп ре жд ен ия ми , к ас аю щи ми ся безопасности при эксплуатации, обозначенными символом и всеми указаниями по технике безопасности.

Несоб людение указан ных ниж е преду прежден ий, кас ающихся безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необх одимо хран ить вс е пред упрежде ния и указ ания, касаю щиеся те хники б езопаснос ти, что бы можн о было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕ ДУП РЕЖД ЕНИЕ ! О бщие пре дуп режд ения , кас ающие ся б езопа сност и пр и эк сплуа тации инструмента.

Техника безопасности на рабочем месте:

а) Необходимо поддерживать порядок и хорошее освещение

на рабочем месте. Беспорядок и плохое освещение являются

причиной несчастных случаев.

б) Н а с ле ду ет ис по ль зов ат ь э ле кт ро ин стр ум ен т в о

в зр ы в оо п а с но й с р ед е , о бр а з ую щ е йс я л е г ко воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

может привести к потере контроля над электроинструментом.

ПРЕ ДУПР ЕЖД ЕНИЕ ! Об щие пр едуп режд ения , кас ающие ся бе зопа сност и при экс плуат ации инструмента.

Электробезопасность:

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителе й электропитан ия в случа е использован ия электроинструментов, имеющих провод электропитания с защи тным заз емляю щим п ровод ником. Отсу тств ие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

б) Необ ходимо избег ать пр икосно вения к п оверхно сти

заземлённых или закороченных на массу элементов, таких как тр убы, наг рева тел и, р адиа тор ы це нтра льно го отопления и холодильные агрегаты. В случае прикосновения

за зе мл ён но го и ли за ко ро че нн ог о н а м ас су э ле ме нт а увеличивается опасность поражения электрическим током.

в) Не подвергать электроинструменты воздействию дождя

и л и в л а жн ы х у с л ов и й . В с л у ч а е п о п а да н и я в

электроинструмент воды увеличивается опасность поражения электрическим током.

г) Н е со з да в ат ь оп а сн о ст и по в ре ж де н ия к аб е ля

электропитания. Ни в коем случае не использовать кабеля эл ек тр оп ит ан ия , ч то бы пе ре но си ть и ли т ян ут ь электроин струмент ил и для из влечения шт епсельной вил ки и з ро зетк и. К абел ь эл ектро пита ния до лжен находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные кабели

эл ек тр оп ит ан ия у ве ли чи ва ют оп ас но ст ь по ра же ни я электрическим током.

д) Е сли э лектро инстру мент э ксплуа тирует ся на све жем

воз духе , сл едуе т исп ольз оват ь уд лини тели каб еля элек тропи тания , пре дназн аченны е для раб оты в не п ом е щ ен и й . И с п о ль з о в а ни е у д л и ни т е л я к а бе л я

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е) Рекомендуется подключение устройства к электрической

сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде )

неизбежна, в качестве защиты от напряжения питания нео бход имо исп ольз овать защ итно е ус тройс тво по

разностному току (RCD). Применение защитного устройства по

разностному току снижает опасность поражения электрическим током.

ПРЕ ДУПР ЕЖДЕ НИЕ! Об щие пре дупр ежде ния, кас ающие ся бе зопас ности при эксп луата ции инструмента.

Индивидуальная безопасность:

а) Нас то яще е о бор удо ва ние не пр едн аз нач ено дл я

эксплуатации лицами (включая детей) с физическими, сен сорны ми ил и умс твенн ыми огра ничен иями ил и ли цами , н е и меющ ими оп ыта или не зн ающи ми обо руд ован ия, ра зве чт о эт о ос ущес твля етс я по д на дзо ро м и ли в со отв ет ств ии с ин стр ук цие й п о экс плу атац ии об оруд ова ния, пе реда нно й ли цам и, отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эк с пл уа та ци и эл е кт ро ин ст ру ме нт а. Н е сл е ду ет эк спл уат ир ова ть эл ект ро инс тру мен т в со сто ян ии переутомления или находясь под действием наркотиков, алкоголя или лекарств. Мгновение невнимания во время

эксплуатации электроинструмента может быть причиной травмы пользователя.

в) Нео бход имо при меня ть сре дст ва л ично й з ащит ы.

Необходимо обязательно работать с защитными очками.

Примене ние в соот ветствующих условиях средств личной за щ ит ы , т а ки х к ак п ро ти в оп ыл ь ны й ре с пи ра т ор , противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Н еобходи мо изб егать случ айного зап уска в работ у.

Page 18

Прежде чем вставить вилку кабеля электропитания в

сетевую розетку или подключить аккумулятор, а также пе ред те м, ка к п одня ть ил и п ерен ест и э лек троинстр умент, нео бходимо убе дится, что вкл ючатель э ле к тр о ин с тр ум е нт а н ах о ди т ся в п о ло же н ии «выключено». Перенос электроинструмента с пальцем на

выключателе или подключение электроинструмента к сети питания при включенном выключателе может привести к несчастному случаю.

д) Прежде, чем запустить электроинструмент в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо всё

вре мя с охра нять ус тойч ивос ть и ра внов есие . Эт о

позвол яет лучш е контро лировать электро инструмен т в неожиданных ситуациях.

ж) Нео бхо димо им еть соо тве тст вующ ую од ежду . Н е

раб отат ь в сво бодн ой од ежде или с б ижуте рией . Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов.

Свободная одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

внешнего пылеотвода (пылеулавливающего устройства) и погло тителя пыли, необходи мо убедится, что они присоединены и правильно применяются. Применение

поглотителей пыли может уменьшить опасность, связанную с запыленностью.

и) Не позвольте, чтобы навыки, приобретенные благодаря

частому пользованию электроинструментом, позволили В а м п о ч у в с т в о в а т ь с е б я с а м о у в е р е н н о и пр оигн ори ров ать пр авил а т ехн ики без опа сно сти .

Неосторожные действия могут вызвать серьезные травмы в течение доли секунды.

ПРЕ ДУПР ЕЖДЕ НИЕ ! Об щие пр едуп режд ения , кас ающие ся бе зопас ност и при эксп луат ации инструмента.

Эксплуатация и уход за электроинструментом:

a) Не допускать перегрузки электроинструмента. Применять

элек троин струме нт с мощ ность ю, со ответс твующе й выполня емой рабо те. Надлеж ащий эле ктроинстру мент

позволит лучше и безопаснее работать при нагрузке, на которую он рассчитан.

б) Н е следу ет прим енять э лектроин струмент , если его

включатель не включатся и не выключается. Каждый

электро инструмент , который не мож ет включа ться или выклю чаться выклю чателем , пред ставляе т опас ность и должен быть передан на ремонт.

в) Н ео бхо дим о о тсо еди нит ь ш теп се льн ую ви лку от

ис т оч ни ка п ит а ни я э л ек тр ои н ст ру ме нт а и/ и ли отсоединить аккумулятор прежде чем выполнить какуюлиб о ус тан овку , за мену час ти или скл ади рова ние устройс тва. Такие предупр едительные меры безопас ности

снижа ют риск случ айного з апуска элект роинстр умента в работу.

г) Неиспользуемый электроинструмент следует хранить в

недоступном для детей месте и не разрешать тем, кто не зна ком с э лек тро инс тру мен том ил и н аст оящ ей ин стру кци ей, пол ьзо ват ься эле ктр оин стру мен том .

Электроинструмент опасен в руках необученных пользователей.

д) Сле дуе т вы полн ять тех ниче ский ух од з а эл ект ро-

инструме нтом. Необх одимо прове рить соосно сть или от су тс тв ие з ае да ни я ( за ще мл ен ия ) п од ви жн ых элементов, трещин частей, а также все другие факторы, могущие влиять на работу электроинструмента. В случае обнаруж ения неисп равности, необхо димо выпол нить ремонт электроинструмента. Причиной многих несчастных

случ аев явл яется непр офесси ональн ый спо соб вып олнени я технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и т.

п. необходимо применять в соответствии с настоящей ин ст ру кц ией , уч ит ыв ая ра бо чи е у сл ов ия и ви д выполняемой работы. Применение электроинструмента не

по назначению может привести к опасным ситуациям.

з) При низкой температуре или после длительного перерыва

в э ксплуа тации рек оменду ется вкл ючение элек троинструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Для чист ки эле ктроинст румента приме нять мя гкую,

влажную (не мокрую) тряпку и мыло. Не применять бенз ина, р аствори телей и д ругих сред ств, м огущих повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб ед ив шис ь, чт о вс е ег о по дв иж ные э лем ен ты забло кированы и за щищены от разбл окировки при помощи оригинальных элементов, предназначенных для этой цели.

к) Электроинструмент должен храниться в сухом месте и

быть защищённым от пыли и проникания влаги.

л) Тран спо ртир овк у эл ект роин стр уме нта не обх одим о

выполнять в оригинальной упаковке, защищающей от механических повреждений.

м) Д ерж ат ели и хв ата те льн ые по вер хн ост и с лед уе т

содержать в чистоте, устраняя с них масло и смазку.

Ско льз кие дер жат ели и х вата тел ьны е по вер хно сти не позволяют безопасно держать инструмент и контролировать его в случае возникновения неожиданных ситуаций.

ПРЕ ДУПР ЕЖД ЕНИЕ ! Об щие пр едуп режд ени я, кас ающие ся б езопа сност и пр и экс плуа тации инструмента.

Ремонт:

a) Га ран ти йны й и по сл ега ра нти йн ый ре мо нт св ои х

эле ктрои нстр умент ов в ыполн яет сер висн ая сл ужба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

б) Ес ли н ео тс ое ди ня ем ый ка бе ль э ле кт ро пит ан ия

повреждён, он должен быть заменён на предприятии-

Page 19

изготовит еле или специал изированно м ремонт ном

предприятии, либо квалифицированным лицом, что позволит избежать опасности.

ПРЕДУПРЕЖДЕНИЕ!

Во время работы с электроинструментом следует обязательно соблюдать основные меры безопасности при ра боте , чт обы изб ежат ь в зрыв а, п ожар а, поражения электрическим током, или механической травмы.

УГЛОВАЯ ШЛИФОВАЛЬНАЯ МАШИНА

Ук аз ан ия п о те хн ик е б ез оп ас нос ти п ри шлифовке, шлифовке наждачной (абразивной) бум агой, рабо те с испо льзов анием мет аллических щёток и резке шлифовальным кругом:

а) Настоящий электроинструмент может использоваться,

как обычная шлифовальная машина, шлифовальная машина для шлифования нажда чной бумагой, для шлифов ки мет аллически ми щётк ами и в к ачестве ус тр ой ств а д ля р езк и шл иф ов ал ьны м кр уг ом . Нео бходи мо с облю дать вс е ук азан ия п о те хнике безопасности, инструкции, использовать описания и дан ные, при лагае мые к эле ктрои нструм енту. При

несоблюдении всех указаний и инструкций, приведенных ниже, может возни кнуть оп асность пораже ния элек трическим током, пожара и/или серьёзных травм тела.

б) Не сл ед ует п рим ен ять ос на щен ия , к ото ро е н е

запроектировано, не предусмотрено и не рекомендовано производителем специально для этого электроинструмента. Тот факт, что оснащение можно установить

на эл ектр оин стру мент е, не га рант иру ет б езоп асно й эксплуатации и обслуживания.

в) Номин альная част ота вр ащения, соотв етствующ ая

применяемому рабочему инструменту, должна быть не меньше максимальн ой частоты вращения электроинструмента. Допускаемая частота вращения применяемого рабочего инструмента не может быть меньше ука занн ой н а эл ектро инст румен те мак симал ьной частоты вращения. Рабочий инструмент, вращающийся с

частотой большей от допустимой частоты вращения, может разорваться.

г) Внешний диаметр и толщина рабочего инструмента

должны находиться в допустимых для этого электроинструмента пределах. Рабочий инструмент несоответ-

ствующих размеров не может быть достаточным образом закрыт защитными элементами или к онтролироватьс я пользователем.

д) Диаметр отверстия абразивных кругов, шлифовальных

кругов, фланцев, опорных тарелок и другого оснащения должны точно соответств овать шпинделю электроинструмента. Рабочие инструменты, посадочные отверстия

которы х не соо тветствую т точно шпинд елю элект роинст румен та, в ращаю тся н еравн омерн о, оч ень с ильно вибр ируют и м огут п ривест и к п отере кон троля над электроинструментом.

е) Категорически запрещено использовать повреждённые

рабочие инструменты. Перед каждым применением необходимо проверить оснащение, напр. абразивные круги на отсутствие сколов и трещин, шлифовальные круги на отсутствие трещин, стёртых мест или сильного износа, металлические щётки на отсутствие свободных или сл оман ных мет алл ичес ких ще тин ок ( мет аллического ворса). Если электроинструмент или рабочий инструмент упадёт, следует проверить, не повредился ли он или применить другой, исправный инструмент. После проверки и закрепления рабочего инструмента, сле дует ст оять в пл оскос ти и ной, че м пл оскос ть вращен ия инстр умента, убедит ся, что в плоск ости вращения инструмента не находятся посторонние лица. Электр оинструме нт необ ходимо включи ть на одну минуту на самые высокую частоту вращения, обращая внимание, чтобы обслуживающее лицо и пребывающие недал еко по сторонни е лица нах одились вне зоны вращающегося инструмента. Повреждённые инструменты

ломаются обычно во время этой пробной работы.

ж) Необхо димо прим енять сре дства инд ивидуа льной

защиты. В зависимости от вида работы, необходимо надевать защитную маску, покрывающую всё лицо, ср ед ст во за щи ты гл аз ил и за щи тн ые оч ки . В соо тветст вующи х сл учаях необ ходим о пр именя ть противопыльный респиратор, средство защиты слуха, халат, защищающий от малых частиц абразивного или обрабат ываемого материа ла. Средс тва защит ы глаз

могут задерживать летящие обломки (осколки), образующиеся во время выполнения р азных операций . Противопыльны е респираторы и средства защиты дыхательных путей должны фильтровать частицы пыли, образующиеся во время работы. Длительное воздействие шума с высокой интенсивностью может привести к потере слуха.

з) Следует следить, чтобы посторонние лица находились

на безопасном расстоянии от места работы и зоны во зде йст ви я э лек тро инс тр уме нта . К ажд ый , к то находится вблизи работающего электроинструмента, до лжен ис поль зов ать с редс тва инд иви дуал ьно й защиты. Обломки и осколки обрабатываемого предмета или

треснутый рабочий инструмент могут отскакивать и быть пр ичи ной тр авм так же вн е з оны не пос ред ств енн ого воздействия электроинструмента.

и) При выполнении работ, при которых электроинструмент

может попасть на скрытую электропроводку или на со бс тве нн ый к абе ль эл ект ро пит ан ия, э лек тр оин стру мен т с леду ет де ржа ть з а и зол иров анн ую пов ерхн ость . В ре зуль тате кон так та с про вода ми,

находящимися под напряжением, все металлические части электроинструмента окажутся также под электрическим напряжением и могут привести к поражению оператора.

к) Необходимо, чтобы сетевой кабель электропитания

находился вдали от вращающихся рабочих элементов. В

случае потери контроля над электроинструментом, сетевой кабель может быть прорезан или втянут, а ладонь или вся рука может попасть в рабочу ю зону вр ащающегося рабоче го инструмента.

Page 20

л) Ни в коем случае не откладывать электроинструмент

пре жде, чем раб очий ин стру мент по лнос тью не остановится. Вращающийся инструмент может войти в

контакт с поверхностью, на которую уложен, и в результате можно потерять контроль над электроинструментом.

м) Запрещено запускать в работу электроинструмент, круг (тарелка) которого направлен в сторону оператора. н) З ап р ещ е но п е ре н ос и ть э ле к тр о ин с тр у ме н т , н а хо д я щи й с я в д в иж е н ии ( в р ащ а ю щи й ся ) .

Сл учай ный ко нтак т од ежды с вр аща ющим ся р абоч им ин стр умен том мож ет п рив ести к е го в тяги вани ю и притягиванию рабочего инструмента к телу оператора.

о) Необходимо регулярно чистить вентиляционные щели

э лектр оинс труме нта. Вен тиля тор д вига теля мо жет

привести к втягиванию пыли в корпус, чрезмерное накопление металлической пыли может привести к угрозе поражения электрическим током.

п) Не эк спл уат ир ова ть эл ек тро инс тру ме нт вб лиз и лег ковосп ламен яющихс я мате риалов . Иск ры мо гут

привести к их воспламенению.

р) Не использовать инструментов, требующих применения охлаждающих инструментов. Применение воды или других

жидких средств может привести к поражению электрическим током.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ДЛЯ ВСЕХ ОПЕРАЦИЙ

Отброс и связанные с ним предупреждения:

Отброс это внезапная реакция инструмента на блокировку или заедание (защемление) вращающегося инструмента (абразивный круг, шлифовальный круг, металлическая щётка). Защемление или заед ание п риводи т к внез апной ост ановке вра щающег ося инструмента, что в свою очередь ведёт к потере контроля над электроин струментом. Неконтрол ируемый элек троинструмент при э том сделае т рывок в на правлении, против оположном направлению вращения рабочего инструмента. Нап рим ер, ко гда пр оизо йдёт за едан ие или за щемл ение абразивного круга в обрабатываемом предмете, может произойти блокировка погружённой в материал кромки абразивного круга и в результате произойдёт его выпадение или отброс. Абразивный круг может быть отброшен в направлении оператора или от него, в зависимости от направления вращения абразивного круга в месте блокировки. Кроме того, может произойти поломка абразивного круга. Отброс является результатом ненадлежащего или неправильного применения электроинструмента. Этого можно избежать, применяя указанные ниже соответствующие средства предосторожности.

а) Необходимо прочно держать электроинструмент, а тело

и руки должны находится в положении, позволяющем смягчить отброс. Обязательно применять вспомогате льн ую ру коя тку , е сли он а и мее тся в со ста ве стандартного оснащения, чтобы иметь максимальный контроль над силами отброса или момента вращения во время запуска в работу. Оператор может справиться с

рыв ками и я влени ем от броса при усл овии соб люден ия соответствующих средств предосторожности.

б) Ни в коем случае не держать рук вблизи вращающихся

рабочих инструментов. Рабочий инструмент в результате

отброса может ранить руку.

в) Тело оператора не может находиться в об ласти, в

кот орой мож ет п роизо йти отс какив ание эле ктроинструмента во время отброса. При отбросе электро-

инструмент перемещается в направлении, противоположном до вращения абразивного круга в месте блокировки.

г) Нео бходимо осо бо ос торожно обр абатыва ть угл ы,

ост рые кра я и т. д. Нео бходи мо пр едот враща ть возможность подскакивания рабочего инструмента во время работы , его отска кивания или бло кировки.

Вращающийся рабочий инструмент более предрасположен к защемлению в случае обработки углов, острых краёв или при его отскакивании. Это может привести к потере контроля или отбросу.

д) Запрещена установка кругов для резки древесины или

зубчатых кругов. Рабочие инструменты этого типа часто

приводят к отбросу или потере кон троля над элект роинструментом.

ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ВО

ВРЕМЯ ШЛИФОВКИ И РЕЗКИ.

Пр авил а т ехн ики бе зопа сно сти во вре мя шлифовки и резки абразивным кругом:

а) Необ ходимо примен ять тол ько абр азивные круг и,

рекоме ндуемые для эле ктроинстр умента, а также специальные защитные кожухи, предназначенные для дан ного абр азив ного кру га. Абр азивн ые к руги , дл я

применения которых электроинструмент не был запроектирован, не могут быть достаточно защищены кожухом и представляют опасность.

б) Защитный кожух должен быть хорошо прикреплён к

эл ек тр ои нс тр уме нт у, а ег о у ста но вк а до лж но гарантировать максимальную степень безопасности так, чтобы круг был максимально защищён кожухом в направл ении на операт ора. Защи тный кож ух долже н

защищать обслуживающего машину от обломков (осколков) и случайного прикосновения к абразивному кругу.

в) А браз ивн ые к руги мо жно пр име нять то лько по

назначен ию. Например , запрещен о шлифоват ь боковой

повер хностью абра зивного отре зного к руга. А бразивны е режущие круги предназначены для устранения материала краем круга. Боковые силы, приложенные к этим кругам, могут вызвать вибрации и могут их сломать.

г) И споль зоват ь тол ько неп овреж дённы е кре пящие

фланцы , соотв етствующе го разм ера и формы для выбранного абразивного круга. Фланцы поддерживают

аб ра зив ны й к ру г, сн иж ая те м с ам ым во зм ожн ос ть повреждения абразивного круга. Фланцы для режущих кругов могут отличаться от фланцев для шлифовальных кругов.

д) Не применят ь изношен ные абрази вные круг и для

электроинструментов, бóльшего размеры. Круги для

электроинструментов большего размера не подходят для более высо кой ч астоты вр ащения, хара ктерно й для меньш их электроинструментов и поэтому могут поломаться.

Page 21

Д оп ол ни т ел ьн ы е у к аз ан и я п о т ех ни ке

безопасности для резки:

а) Не нажимать на режущий круг или н е применять

слишком большого нажима. Не осуществлять чрезмерно глубокую резку. Перегрузка режущего круга увеличивает

нагрузку на него и возрастает его склонность к скручиванию или выгибанию во время резки, тем самым увеличивает возможность отброса или повреждения, поломки диска.

б) Не находится на одной линии с вращающимся режущим

кругом. Отдаление режущего круга в направлении от себя

может привести к тому, что возможный отброс может выто лкнуть абраз ивный круг и эле ктроин струме нт в направлении на оператора.

в) В случае защемления (заедания) режущего круга или

пе р ер ыв а в р аб от е, н ео бх од им о вы кл юч и ть электроинструмент и подождать, пока круг полностью не остановится. Ни в коем случае не пытаться извлечь движущийся ещё круг из места резки, поскольку это может привести к отбросу. Необходимо установить и

устранить причину защемления (заедания) круга.

г) Не запускать электроинструмент в работу, пока он

находится в материале. Прежде, чем продолжать резку, следует дождаться, чтобы режущий круг набрал свою полную частоту вращения. В противоположном случае,

аб раз ив ный кр уг мо жет за це пит ьс я, вы ск очи ть из обрабатываемого предмета или привести к отбросу.

д) Плиты (листы) или большие предметы необходимо

перед обработкой подпереть, чтобы свести к минимуму риск защемления круга и отброса. Большие предметы

могут прогибаться под действием собственного веса. Опоры должны быть установлены с обеих сторон, как вблизи линии резки, так и вблизи краёв.

е) Необходимо соблюдать особую предосторожность в

случае выполне ния глубин ных резов (надре зов) в имеющихся (старых) стенах или при работе в невидимой (визуально неконтролируемой) области. Углубляющийся в

материал режущий круг может попасть на газопроводные, водопроводные трубы, электрическую проводку или другие предметы, могущие привести к отбросу.

Дополнительные указания по технике

безопасности при шлифовке:

a) Не использовать слишком больших листов наждачной

бумаги. Выбирая размер наждачной бумаги, следует руководствоваться указаниями производителя. Слиш-

ком большой лист наждачной бумаги, выступающий за пределы шлифовальной пластины (шлифлиста), а также может привести к блокировке или разрыванию бумаги или к отбросу.

ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ

РАБОТЕ С ПРИМЕНЕНИЕМ МЕТАЛЛИЧЕСКИХ ЩЁТОК

Прави ла техн ики без опасност и при очис тке

поверхности металлической щёткой:

а) С ле ду ет по мн ит ь, ч то д аж е п ри н ор ма ль но й

эксплуатации происходит потеря кусков металличес-

кого ворса щётки. Не следует перегружать металлически й в орс, сл ишк ом си льн о н ажи мая н а щё тку .

Поднимающи еся в возду хе кусочки м еталлического ворса щётки могут легко пробить тонкую одежду и/или кожу.

б) Если рекомендуется применение защитного кожуха,

необходимо предотвратить контакт щётки с защитным кожухом. Диаметр щёток может увеличить в результате

излишней нагрузки и центробежной силы.

Шлифовальная машина, предупреждения,

касающиеся техники безопасности

Индивидуальная безопасность:

а) В случае перерыва в подаче питания, напр. при аварии

сети электропитания или при извлечении штепсельной ви лки из ро зет ки, нео бхо дим о ра збл оки рова ть включатель/ выключатель и установить его в положение «выключено». Таким образом, можно избежать непред-

намеренного включения электроинструмента.

б) При обр аботк е кам ня, нео бходи мо ис польз овать

устройство для отсоса пыли (пылесос). Пылесос должен быть приспособлен для отсоса каменной пыли. Примене-

ние таких устройств снижает опасность, связанную с пылью.

в) Для резки камня необходимо применить направля-

ющие салазки. Без боковой направляющей режущий круг

может защемиться и произойдёт отброс.

г) Эле ктро инстр умен т не обхо димо про чно де ржат ь

обе ими р уками и с охран ять б езопа сное раб очее полож ение. Перем ещение элект роинстр умента буд ет

безопасным, если его выполнять обеими руками.

д) Н еобходи мо за щитить обр абатыва емый пред мет.

Закрепление обрабатываемого предмета в закрепляющем устройстве или тисках более безопасно, чем удерживание его рукой.

е) Запр ещено эк сплуатирова ть элект роинструмен ты с

повреждённым кабелем электропитания. Не прикасаться к повреждённому кабелю электропитания. В случае повреждения кабеля электропитания в процессе работы, необходимо извлечь штепсельную вилку из розетки. Повреждённые провода увеличивают опасность

поражения электрическим током.

КОНСТРУКЦИЯ И НАЗНАЧЕНИЕ ШЛИФОВАЛЬНОЙ МАШИНЫ:

Углов ая шлиф овальная машина являет ся руч ным эле ктроинструментом, приводимым в движение однофазным коллекторным электродвигателем. Машина оснащена вспомогательной рукояткой с возможностью установкой её в двух разных гнёздах. Машина имеет второй класс электрической защиты (двойная изоляция). Шлифовальная машина предназначена для шлифования и резки металлических элементов, обработки сварочных швов, а при использовании соответствующих инструментов (круги, щётки и т. п.) также для чистки от ржавчины и полировки металлической поверхности. Инстр умент н е пред назначен для обраб отки ги псовой или аналогичной, сильно пылящей поверхности. Мелкая пыль, попадая вовнутрь машины, приводит к блокировке вентиляционного

Page 22

пространства, что ведёт к перегреву и сгоранию электродвигателя. Данны й элект роинстр умент п редназн ачен дл я работ средн ей интенсивности. Он не пригоден для длительных работ в сложных услови ях. Зап рещено п рименять элек троинстру мент дл я

работ, требующих применения профессиональных инструментов.

Кажд ое пр именен ие эле ктроин струме нта, несо ответс твующе е указанному выше назначению, запрещено и ведёт к потере гарантии и отс утстви ю от ветств еннос ти п роизво дител я за возн икший в результате этого ущерб. Какие-либо модификации электро инструмента, осуществлё нные пользователем, освобождают производителя от ответственности за повреждения и ущерб, причинённый пользователю и окружающей среде. Правильная эксплуатация электроинструмента относится также к техобслуживанию, хранению, транспортировке и ремонту. Ре монт эл ектр оин стру мен та м оже т вы пол нят ься то льк о в определённых производителем сервисных пунктах. Устройства с питанием от сети должны ремонтироваться исключительно лицами, имеющими соответствующий допуск. Даже пр именяя устр ойство по назначени ю, нельзя полность ю исключить определённых факторов остаточного риска. С учётом конструкции электроинструмента могут иметь место следующие опасности:

- Прикосновение во время работы к рабочему инструменту в

незащищённой области электроинструмента;

- Возможность ожога при смене рабочего инструмента. (В процессе

работы рабочий инструмент сильно разогревается и чтобы избежать ожогов при его смене, необходимо применять защитные рукавицы);

- Отбрасывание обрабатываемого предмета или его частей;

- Трескание / поломка рабочего инструмента;

- Ухудшение с луха в резул ьтате непримене ния необходимых

средств защиты слуха;

- Вредное для здоровья выделение пыли при выполнении работ в

закрытых помещениях.

СОСТАВ КОМПЛЕКТА:

ź Шлифовальная машина - 1 шт. ź Защитный кожух круга - 1 шт. ź Вспомогательная рукоятка -1 шт. ź Крепящий фланец -1 шт. ź Зажимная гайка -1 шт. ź Ключ для крепления шлифовальных кругов -1 шт. ź Гарантийная карта -1 шт. ź Инструкция по эксплуатации -1 шт.

ОПИСАНИЕ РИСУНКОВ A, B, C, D, E, F (стр. 2-3 ):

1. Вспомогательная рукоятка

2. Защитный кожух круга

3. Зажимная гайка

4. Крепящий фланец

5. Стрелка, указывающая направление вращения

6. Кнопка блокады шпинделя

7. Включатель

8. Кабель электропитания

9. Крепящий винт

10. Шпиндель

11. Круг

12. Ключ для крепления шлифовальных кругов

ТЕХНИЧЕСКИЕ ДАННЫЕ:

МОДЕЛЬ VZS125F

Напряжение номинальное 220-230 В Частота номинальная 50 Гц Потребляемая мощность 750 Вт

Частота вращения 11800 об/мин Макс. диаметр круга / отверстия 125 мм / 22 мм Резьба шпинделя M14 Класс оборудования

/II Длина кабеля электропитания 2 м Вес 2,0 кг Уровень звукового давления (LpA) 86,7 дБ(A), ±3дБ(A) Уровень звуковой мощности (LwA) 97,7 дБ(A), ±3дБ(A) Уровень вибрации согласно стандарту EN 60745-2-3 (погрешность измерения - 1,5 м/с )

7,530 м/с

Указанный уровень вибрации соответствует основным применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий технический уход, уровень вибрации может отличаться от указанного. Указанные выше причины могут привести к усилению воздействия вибраций в течение всего времени работы.

Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: технический ухо д за эле ктро инст руме нтом и р абоч ими инс трум ента ми, обесп ечение соотв етствующе й темпе ратуры рук, опре деление очерёдности рабочих операций.

Заявленное общее значение вибрации и заявленные значения эмиссии шума были измерены в соответствии со стандартным методом испытаний и могут быть использованы для сравнения одного инструмента с другим. Заявленные общие значения вибрации и заявленные значения эмиссии шума можно использовать в предварительной оценке подверженности опасности.

Предупреждения:

Вибрация и эмиссия шума во время практического использования электроинструмента могут отличаться от заявленных значений в зависимости от способа, которым инструменты используются, в особенности от типа обрабатываемого предмета. След ует оп редели ть ср едства безоп асност и с ц елью защи ты оп е ра то ра , к от ор ые о сн ов ыв аю т ся на р ас че те у ро вн я подверженности опасности в состоянии реального использования (учи тывая все этапы опера ционно го ци кла, в ходе кот орых инструмент выключен и когд а работает н а холостом хо ду, за исключением времени высвобождения).

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

1. Убедиться, что параметры источника питания соответствуют

параметрам шлифовальной машины, указанным на щитке.

2. Убедиться, что включатель (7) шлифовальной машины находится в

положении «выключено».

Page 23

3. При работе с удлинителем шнура питания необходимо убедиться, что параметры удлинителя, сечения проводов соответствуют параметрам шлифовальной машины. Рекомендуется применять максимально короткие удлинители шнура питания. Удлинитель должен быть полностью размотан.

n Установка вспомогательной рукоятки

ВНИМАНИЕ: По соображениям безопасности, при всех работах с машиной необходимо обязательно использовать вспомогательную рукоятку (1).

В зависимости от требований работы вспомогательную рукоятку необходимо ввинтить до упора в одно из двух гнёзд в головке шлифовальной машины (смотри рис. B, стр. 2).

n Установка защитного кожуха круга

ВНИМАНИЕ: Перед снятием и установкой защитного кожуха круга, необходимо убедиться, выключена ли машина и отсоединена ли она от сети питания.

Для работ с применением шлифовальных или абразивных кругов должен быть установлен защитный кожух круга (2). Положение за щи тн ого ко жу ха кр уг а н ео бхо ди мо пр ис пос об ит ь д ля соо тве тств ующ его вид а ра бот ы. З акр ытая ст орон а ко жух а обязат ельно до лжна на ходится со с тороны о ператора. Чтобы установить защитный кожух круга, необходимо:

ź Разместить шлифовальную машину так, чтобы шпиндель (10) был

направлен вверх.

ź Уст ановить за щитный кожу х шлифоваль ного круга (2), как

показано на рис. C на стр. 2, и зафиксировать крепящим винтом (9), завинчивая его отвёрткой PH 2.

n Установка шлифовального инструмента (рис. D, E, F стр.3 )

ВНИ МАНИ Е: Пер ед с нятие м и у стан овко й шли фова льног о инструмента, необходимо убедиться, выключена ли машина и отсоединена ли она от сети питания.

Перед установкой необходимо очистить шпиндель шлифовальной машины и все элементы крепления. Необх одимо пр оверить соот ветствие допусти мых раз меров и ск оро ст и в ращ ен ия / ок руж но й с кор ос ти шл иф ова льн ых инструментов, указанных на контрольных этикетках шлифовального инструмента и шлифовальной машины. Шлифовальный круг должен быть без зазора (люфта) посажен на крепящем фланце. Не применять переходных подкладок или адаптеров. Чтобы установить шлифовальный круг, необходимо:

1. Разместить ш лифовальную машину шпиндел ем (10) в верх. Посадить крепящий фланец (4) нижней выступающей частью с пазом на стержень шпинделя так, чтобы фланец зафиксировался на шпинделе.

2. Надеть шлифов альный круг ( 11) выпуклой частью вн из на верхнюю выступающую часть крепящего фланца.

3. Навинтить зажимную гайку (3) на шпиндель так, чтобы круг был тщател ьно зак реплён. (Зажи мная га йка имее т вогну тую и выпуклую сторону. В зависимости от номинальной толщины используемого круга может навинчиваться одной или другой стороной (смотри рис.E стр. 3)).

4. Нажать кнопку блокировки шпинделя (6) и завинтить при помощи ключа для крепления шлифовальных кругов (12) с небольшой силой зажимной винт, так как во время последующей работы эта гайка затягивается самопроизвольно. Такая процедура позволяет из беж ать по вре жде ни я ко рп уса ре дук тор а п ри сн яти и

шлифовального круга.

ВНИМАНИЕ: Кнопку блокировки шпинделя (6) нажимать только при неподвижном шпинделе! Ни в коем случае не применять шлифовальных кругов, имеющих несоответствующую частоту вращения!

n Пробный запуск в работу

После установки шлифовального инструмента и перед включением машины следует проверить правильность установки инструмента и может ли он свободно вращаться. Пробное включение шлифовальной машины необходимо выполнять вдали от людей.

Время пробного

включения

Во время первого запуска в работу

После смены

шлифовального

1 минута или больше

3 минуты или больше

круга

РАБОТА:

n Включение / выключение

Шлифовальная машина запускается в работу включателем (7) путём передвижения его вперёд в позицию блокировки. Шлифовальная машина выключается нажатием задней части кнопки вклю чателя (пр ужина включ ателя авто матиче ски пе ремести т включатель в положение «выключено»).

ВНИМАНИЕ: Запрещено оставлять шлифовальную машину при заблокированном включателе. Необходимо извлечь штепсельную вилку кабеля электропитания из розетки, если инструмент не используется.

n Указания по работе машины ź Обрабатываемый предмет необходимо закрепить, если он не

лежит безопасно и надёжно под действием собственного веса.

ź Необходимо избегать чрезмерного нажима на шлифовальный

круг. Шлифовку выполнять под действием собственного веса шлифовальной машины. Чрезмерный нажим на шлифоваль-ный круг приводит к снижению частоты вращения, это является причиной возникновения шероховатой поверхности во время шлифовки. Кроме того приводит к перегреву и повреждению электродвигателя. Применять только лёгкий нажим во время резки.

n Направление шлифовки

В случае применения нового шлифовального круга необходимо изначально перемещать шлифовальную машину назад (направление B) (смотри рис. G, стр. 3). При этом края нового круга закруглятся и это позволит легко перемещать шлифовальную машину в произвольном направлении.

n Угол шлифовки

Не использовать для шлифовки всю поверхность круга, а только его края. Эфф ектив ная ш лифов ка д остиг ается при сох ране нии м ежду шлифовальной машиной и обрабатываемым материалом угла от 15

до 30 . (смотри рис.G, стр. 3).

n Грубая шлифовка

Максимальны й эффект раб оты при шлиф овке достигаетс я при перемещени и шлифовальног о круга по д углом от 30 до 40

º º

относительно обрабатываемой поверхности (смотри рис. H, стр. 3).

Page 24

Машину следует с умеренной силой прижимать к шлифованному элементу и плавно перемещать вдоль обрабатываемого материала. Благодаря соответствующей силе прижима обрабатываемый элемент не перегреется, не изменит окраску и не образуются в процессе шлифовки пазы или другие неровности на его поверхности.

ВНИМАНИЕ: Ни в коем случае не применять режущих кругов для обдирочной обработки / шлифовки.

n Резка

Во вр емя резк и не пр ижимать машину слишком силь но, не пе рек ашив ать и не вып олн ять ко леб ате льн ых д виж ени й. Необходимо работать с равномерным перемещением, оптимально подобранным для данного материала. Не тормозить вращающихся инструментов путём бокового нажима машины к другим предметам.

ВНИМАНИЕ: Важным является направление резки. Резка должна производиться в направлении, соответствующем направлению вращения шлифовального круга (смотри рис. I, стр. 3). Не работать с машиной в другом направлении! В противоположном случае может наступить неконтролируемое вырывание машины из линии резки.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Маш ина в при нцип е не тре бует спе циаль ных про цедур по техническому уходу. Машину следует хранить в месте, недоступном для детей, содержать в чистоте, защищать от влаги и пыли. Условия хр ане ния до лж ны ис клю ча ть в оз мож нос ть ме хан иче ски х повреждений и влияния вредных атмосферных условий. Настоящ ее устрой ство соо тветствует польс ким и е вропейским стандартам, а также указаниям по технике безопасности. Все работы по ремонту должны выполняться квалифицированным персоналом, с использованием оригинальных запасных частей.

n Очистка

Для обес печени я безо пасной и э ффекти вной р аботы, корпу с шлифовальной машины и вентиляционные щели должны быть свободными от пыли и загрязнений. Рекомендуется выполнять чистку машины сразу же после каждого применения. Шлифовальную машину протирать влажной тряпкой с небольшим количеством мыла. Не применять каких-либо чистящих средств или растворителей; они могут повредить части устройства, изготовленные из пластмассы. Необходимо следить, чтобы вовнутрь машины не попала вода. После работы в условиях сильной запыленности рекомендуется выполнить продувку сжатым воздухом вентиляционных отверстий. Это предотвратит преждевременный износ подшипников и устранит пы л ь, бл ок и ру ющ ую п ри то к ох л аж да ющ ег о в оз ду ха в электродвигатель.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

Электроинструмент не включается или имеются перерывы в работе:

- проверить, правильно ли присоединён кабель электропитания (8),

а также наличие напряжения в сетевой розетке;

- проверить состояние угольных щёток и, в случае необходимости,

заменить их.

ВНИМАНИЕ! Замену угольных щёток может выполнить только

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента.

электрик с соответствующим допуском.

- если электроинструмент не работает в случае наличия напряжения питания и имеет неизношенные угольные щётки, необходимо отправить его по адресу, указанному в гарантийной карте, в ближайший сервисный пункт для ремонта.

ТРАНСПОРТИРОВКА:

Шлифовальную машину следует транспортировать и складировать в уп ак овк е дл я т ра нс пор ти ро вки , за щи щаю ще й о т в ла ги , проникновения пыли и мелких объектов, особенно необходимо защитить вентиляционные отверстия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС»; ул. Марывильска 34; 03-228 Варшава, ПОЛЬША

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИ МАНИ Е: Ук азанн ый си мвол озна чает запр ет

размеще ния исполь зованных э лектроинст рументов вместе с другими отходами (за это грозит наказание в

виде штрафа). Опасные компоненты, имеющиеся в электрическом и электронном оборудовании, отрицательно влияют на окружающую среду и здоровье.

Домашнее хозяйство должно способствовать восстановлению и повторному использов анию (рециклиро ванию) использов анного оборудования. В Польше и в Европе создаётся или уже существует система сбора использованного оборудования, предусматривающая, что все пункты продажи в/у оборудования обязаны прини-мать использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

ПИКТОГРАММЫ:

Описание знаков, имеющихся на щитке и информационных наклейках на электроинструменте:

«ПРЕДУПРЕЖДЕНИЕ! Перед подключением и началом работы необходимо прочитать инструкцию по эксплуатации»

«Использовать средства защиты глаз»

«Использова ть средства за щиты органов слуха»

«Использовать средства защиты верхних дыхательных путей»

«Использовать средства защиты рук»

Page 25

INSTRUCŢII DE FOLOSIRE

POLIZORUL UNGHIULAR VZS125F

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZ ARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate

indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstreaz ă toate aver tismentele şi in dicaţiile referitoa re la protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate din

lichide inflamabile, gaze sau lichide. Unelata electrică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în

siguranţă a uneltei.

Siguranţa electrică:

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza. Este

interzisă modificarea ştecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau conectările

la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri părţilor împământenite, creşte

riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de elec trocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alim entare la m utarea, trag erea u neltei sau trag erea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în c are unealta electrică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului destinat

funcţionării în aer liber, micşorează riscul de electrocutare.

f) Vă recomandăm să racordaţi aparatul la o reţea electrică dotată

cu un comutator cu curent diferenţial (RCD) cu amperaj de acţionare de 30mA sau mai mic.

g) În cazul în c are unealta electrică este folosită în mediu umed,

este inevit abilă, u tilizarea unui dispoz itiv de prote cţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul

de electrocutare.

ATENŢIE! Avertismente generale c u privire la siguranţa folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu ab ilităţi fizice reduse, senzo riale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipa mentul, cu e xcepţia c azului în c are are loc su b supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul

lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna ochelari

de protecţie. Folosind echipamentul de protecţie cum ar fi masca de

praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate uneltele

din apropiere. Lăsarea de unelte pe părţile de mişcare ale uneltei

electrice poate duce la vătămări corporale.

f) Nu vă aplec aţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îmbrăc aţi-vă co respunzător. Nu pu rtaţi ha ine largi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Da că e chi pam ent ul e ste po tri vit pe ntr u c one cta rea

extractorului de praf extern şi a colectorului de praf, asiguraţivă că acestea sunt conectate şi folosite corect. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a

sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Acțiunile necorespunzătoare pot

provoca vătămări grave într-o fracțiune de secundă.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei.

Utilizarea şi îngrijirea uneltei electrice: a) Nu supraîncărcaţi unealta elec trică. Utilizaţi o unealtă electrică

în funcţie de puterea necesară muncii efectuate. Unealta electrică

corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 26

c) Deconec taţi ştecherul de la sursa de alimentare a uneltei

electrice şi/sau deconectaţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie

reduc riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de

copii şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei electrice. Unelata electrică este periculoasă când

este folosită de o persoană fără experienţă.

e) Un elat a el ect rică tre buie bin e î ntre ţinu tă. Treb uie

controlată alinierea sau bruierea pieselor în mişcare, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este

întreţinerea necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Unealta electrică, echipamentul, uneltele de lucru, etc.

trebuiesc folosite în conformitate cu această instrucţie, ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei

electrice în alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mec anismul de transmisie.

i) Pentru curăţirea uneltei electrice folosiţi o c ârpă moale,

umedă (nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau

alte mijloace c are pot deteriora echipamentul.

j) Unealta electrică trebuie depozitată/transportată numai

după ce ne-am asigurat că toate elementele în mişc are sunt blocate şi asigurate cu ajutorul elemente lor originale destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mecanice.

m) Mânerele și suprafețele de prindere trebuie să fie menținute

curate fără ulei și grăsime. Mânerele și suprafețele de prindere

alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENŢI E! Aver tisme nte ge nerale cu priv ire l a folosirea în siguranţă a uneltei.

Repararea:

a) Re paraţ ii în ga ranţ ie ş i po stgar anţi e al e un elte lor

dumneavoa stră ele ctrice sunt efec tuate de Ser vice-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparaţiilor şi utilizarea de piese originale de schimb.

b) Dacă cablul de alimentare este deteriorat, trebuie înlocuit cu

unul nou la producător sau într-un unitate de reparaţii specială sau de către o persoană c alificată, pentru a evita pericolele.

ATENŢIE!

În timp ul uti lizării unel tei el ectric e se recom andă respectarea regulilor de bază ale siguranţei muncii, pentru a evita incendiile, electrocutarea sau vătămări mecanice.

POLIZORUL UNGHIULAR

Indi caţii de sig uranţă ref eritoar e la şlef uire,

şlefuirea cu şmirghel, utilizarea de perii de sârmă şi tăierea abrazivă:

a) Această unealtă electrică poate fi folosită ca un şlefuitor

normal, şlefuitor cu şmirghel, cu şlefuire cu perii de sârmă şi ca un echipament de tăiere abrazivă. Trebuiesc respectate

toate indicaţiile de siguranţă, instrucţia, descrierea şi datele, livrate împreună cu unealta electrică. Nerespectarea

acestor indicaţii şi a instrucţiei enumerate mai jos, poate cauza pericol de electrocutare, incendiu şi/sau vătămări corporale grave.

b) Este interzisă utilizarea echipamentului, care nu a fost

proiectate, destinat şi recomandat de către producător spe cial pen tru ac east ă un elat ă el ect rică . Fap tul că

echipamentul poate fi montat pe unealta electrică, nu garantează siguranţa utilizării şi folosirii.

c) Viteza de rotaţie nominală a uneltei folosite trebuie să fie

cel puţin egală cu viteza maximă de rotaţie a uneltei electrice. Viteza de rotaţie acceptată a uneltei nu poate fi mai mică decât cea indicată pe unealta electrică ca viteza maximă de rotaţie. Unealta, care se roteşte mai repede decât viteza

acceptată, se poate distruge.

d) Di ametrul exte rior şi grosimea uneltei trebuie să se

încadreze în domeniul acceptat pentru această unelată electrică. Unelata cu dimensiuni incorecte nu poate fi acoperită sau

controlată integral.

e) Diame trul orif iciulu i şmi rghelui , dis cului de şl efuit,

flanşelor, scuturilor de fixare şi a celorlalte echipamente, trebuie să se potrivească exact la axul şlefuitorului. Uneltele

cu orificii care nu sunt potrivite exact la axul şlefuitorului, se rotesc inegal, vibrează puternic şi pot duce la pierderea controlului a supra uneltei electrice.

f) Este interzisă utilizarea de unelte deteriorate. Înainte de

fiecare utilizare, controlaţi echipamentul, de ex. şmirghelul dacă nu este crăpat sau distrus, discurile de şlefuit dacă nu sunt crăpate, frec area şi uzura, periile de sârmă dacă nu sunt prea libere sau sârma este ruptă. Dacă unelata electrică sau une alta ca de p e pă mânt , co ntro laţi dac ă nu es te deteriorată, iar dacă este deteriorată folosiţi o unealtă nouă. După controlul şi fixarea uneltei, aşezaţivă într-o altă suprafaţă decât suprafaţa de rotaţie a uneltei, şi asiguraţivă că nu sunt alte persoane în suprafaţa de rotaţie a uneltei. Unealta electrică trebuie pornită timp de un minut la rotaţia maximă, având grijă, ca persoana c are o foloseşte şi persoanele din jur să se afle în afara zonei rotirii discului.

Uneltele defecte se distrug cel mai des în această perioadă de probă.

g) Folosiţi mijloace de protecţie personală. În funcţie de tipul

muncii, utilizaţi masca de protecţie care acoperă toată faţa, protecţia ochilor sau ochelari de protecţie. În unele cazuri utilizaţi masca de praf, protecţie auditivă, mănuşi de protecţie, şorţul, care proteje ază de micile părţi ale

Page 27

materialului prelucrat sau ale şmirghelului. Mijloacele de

protecţie ale ochilor, trebuie să fie în stare să oprească resturile aruncate şi generate în timpul executării diferitelor operaţii. Masca de praf şi mijloacele de protecţie a căilor respiratorii trebuie să filtreze praful generat în timpul lucrului. Expunerea prelungită la zgomot foarte puternic poate provoca pierderea auzului.

h) Aveţi grijă, ca persoanele din împrejur să se afle la o distanţă

sigură de locul de muncă şi zona de acţiune a uneltei electrice. Orice persoană care se află în apropierea uneltei electrice, trebuie să poarte echipament de protecţ ie.

Fragmentele din piesa prelucrată sau crăparea uneltei pot fi aruncate în aer şi provoca vătămări şi în afara zonei de acţiune.

i) Ţineţi unelata elec trică de suprafeţele izolate în timpul

lucrului, când unealata elec trică poate atinge cabluri electrice ascunse sau propriul c ablu de alimentare. În urma

contactului cu cabluri aflate sub tensiune, toate părţile metalice ale uneltei electrice se vor afla sub tensiune şi pot duce la electrocutarea operatorului.

j) Cablul de alimentare trebuie ţinut la distanţă de uneltele în

rotire. În cazul pierderii controlului asupra uneltei, cablul de

alimentare poate fi tăiat sau înfăşurat, iar palma sau toată mâna se poate afla în aria de acţiune a uneltei în rotaţie.

k) Este interzisă lăsarea din mână a uneltei elec trice până când

unelata nu s-a oprit din rotaţie. Uneltele în moşcare pot intra în

contact cu suprafaţa pe care este aşezată, fapt care poate duce la pierderea controlului asupra uneltei electrice.

l) Este interzisă pornirea uneltei electrice cu discul îndreaptat

înspre operator.

m) Este interzisă transpor tarea unletei elec trice, aflată în

mişcare. Contactul accidental a hainelor cu unelata în mişcare poate

duce la tragerea acestora şi atragerea operatorului înspre unealtă.

n) Regulat curăţă orificiile de ventilare ale uneltei electrice.

Motorul ventilatorului poate atrage praful în carcasă, iar acumularea excesivă de praf metalic poate provoca pericol de electrocutare.

o) Este interzisă folosirea uneltei electrice în apropierea

materialelor inflamabile. Scânteile pot duce la aprinderea

materialelor.

p) Este interzisă utilizarea de unlete, care necesită răcirea cu

lichide de răcire. Folosirea apei sau a altor lichide de răcire poate

provoca electrocutarea.

INSTRUCŢIUNI DE SIGURANŢĂ PENTRU TOATE OPERAŢIILE

Reculul şi avertismentele legate de acesta:

Reculul este o reacţie imediată a uneltei electrice în momentul blocării uneltei în rotaţie (şmirghelul, discul de şlefuit, peria de sârmă). Blocarea duce la oprirea uneltei din rotaţie, fapt care duce la pierderea controlului asupra uneltei electrice. Unealta electrică necontrolată va fi bruscată în direcţia opusă rotaţiei uneltei.

De exemplu, când discul se blochează în elementul prelucrat, marginea discului adâncit în material se poate bloca şi provoca căderea sau reculul. Discul poate sării în direcţia operatorului sau în direcţie opusă, în funcţie de direcţia de rotire a discului în locul blocării. În plus, discul se poate

crăpa.

Reculul este rezultatul folosirii incorecte sau greşite a uneltei electrice. Puteţi evita, respectând următoarele instrucţii de siguranţă de mai jos.

a) Ţineţi unelata elec trică puternic, iar corpul şi mâinile

trebuiesc să se afle într-o poziţie care atenuează reculul. Întotdeauna folosiţi mânerul suplimentar dacă intră în setul de echipament standard, pentru a avea un control mai mare asupra forţelor reculului sau momentului de rotare în timpul reculului. Operatorul poate controla tragerile şi fenomenul

de respingere prin luarea de măsuri adec vate de precauţie.

b) Este interzisă ţinerea mâinilor în apropierea uneltelor în

mişcare. Uneltele în urma reculului pot răni mâinile.

c) Nu ocupaţi poziţie în zona, în care unelata electrică poate

sări în timpul reculului. În urma reculului, unealta electrică se

deplasează în direcţia opusă mişcării discului abraziv în locul blocării.

d) Prelucrarea colţurilor, a marginilor ascuţite etc. trebuiesc

exe cuta te cu deo seb ită at enţi e. Tr ebu iesc ev itat e momentele în care uneltele pot sări în timpul lucrului, pot fi lovite sau blocate. Uneltele în mişcare sunt predispuse la bruiaj în

timpul prelucrării colţurilor, marginilor ascuţite sau când sunt lovite. Poate fi cauza pierderii controlului asupra uneltei electrice sau a reculului.

e) Este interzisă montarea de discuri pentru lemn sau discuri cu

dinţi. Uneltele de acest tip foarte des duc la recul sau pierderea

controlului asupra uneltei electrice.

AVERTIZĂRI SUPLIMENTARE DE SIGURANŢĂ ÎN TIMPUL ŞLEFUIRII ŞI

TĂIERII.

Reguli de siguranţă în timpuloperaţiilor de şlefuire

şi tăiere abrazivă:

a) Trebuiesc folosite doar discuri, care sunt recomandate

pentru unealta electrică precum şi s cuturile sp eciale destinate discului. Discurile care, nu au fost proiectate pentru

unealta electrică, nu pot fi acoperite îndeajuns şi sunt foar te periculoase.

b) Scutul trebuie să fie bine fixat de unealta electrică, iar

aşezarea trebuie să garanteze cel mai înalt nivel de siguranţă, aşa încât în direcţia operatorului, discul să fie acoperit foarte bine. Scutul trebuie să protejeze persoana care

utilizează unealta împotriva resturilor şi contactului accidental cu discul.

c) Discurile pot fi utilizate doar în conformitate cu destinarea.

De ex. este interzisă şlefuirea cu partea laterală a discului de tăiere. Discurile de tăiere abrazive sunt destinate îndepărtării materialului cu marginea discului. Forţele laterale care apar la aceste discuri pot duce la vibraţii şi se pot rupe.

d) Utilizaţi întotdeauna flanşe de fixare cu dimensiuni şi forme

corect alese pentru discul ales. Flanşa susţine discul, micşorând în

acelaşi timp posibilitatea de distrugere a discului. Flanşa discului de tăiere pot fi diferite de flanşele discurilor de şlefuire.

e) Este interzisă utilizarea de discuri uzate din unelte electrice

mai mari. Discurile destinate uneltelor electrice mai mari nu sunt

adecvate pentru viteze mari, care este caracteristica uneltelor electrice mai mici şi deaceea se pot rupe.

Avertizări suplimentare de siguranţă în timpul

tăierii:

a) Nu împ ingeţ i di scul sa u nu ap ăsaţi prea put ernic .

Page 28

Nu executaţi tăieri adânci excesive. Supraânsărcinarea discului

abraziv măreşte sarcina şi predispunerea la răsucire sau îndoire în timpul tăierii şi creşte astfel posibilitatea de recul sau distrugere, ruperea discului.

b) Nu staţi în aceiaşi linie cu discul de tăiere în mişcare.

Împingerea discului de tăiere în direcţia opusă operatorului, poate duce în cazul apariţiei reculului la împingerea uneltei elec trice în direcţia operatorului.

c) În cazul blocării discului de tăiere sau a pauzei de muncă,

unealta electrică trebuie oprită şi aşteptăm până când discul de tăiere se opreşte în totalitate. Niciodată nu încercaţi să extrageţi discul în mişcare din locul tăierii, deoarece poate duce la recul. Trebuie găsită şi îndepăr tată cauza blocării discului.

d) Nu porniţi unealta electrică, până când nu se află în material.

Înainte de continuarea tăierii, discul de tăiere trebuie să atingă viteza sa maximă de rotire. În caz contrar, discul se poate

agăţa, sări din materialul prelucrat sau produce recul.

e) Plăcile sau elementele mari, înainte de prelucrare trebuiesc

sprijinite, pentru a minimaliza riscul de blocare a discului şi a reculului. Elementele mari se pot îndoi sub greutatea proprie. Sprijinul

trebuie să se afle din ambele părţi, atât în apropierea liniei tăierii cât şi pe margini.

f) Aveţi o grijă mărită în timpul executării de tăieri adânci în

pereţii existenţi sau operarea în zone cu vizibilitate redusă.

Discul în timpul scufundării în material, poate atinge ţevi de gaze sau apă, cabluri electrice sau alte elemente care pot provoca reculul.

Avertizări suplimentare de siguranţă în timpul

şlefuirii:

a) Nu folosiţi foi prea mari de şmirghel. Atunci când alegeţi

şmirghelul, urmaţi recomandările producătorului. Şmirghelul

mare, care se află în afara discului de şlefuire poate duce la vătămări, şi deasemenea la blocarea sau ruperea şmirghelului sau la recul.

Averti zări s uplimenta re de sigu ranţă în cazul utilizării periilor de sârmă.

Reguli de siguranţă în timpul curăţirii suprafeţei cu

peria de sârmă:

a) Trebuie să ţineţi minte, că în utilizarea normală, unele părţi

ale periei de sârmă sunt distruse. Este interzisă apăsarea exagerată asupra periei. Bucăţile de sârmă pot cu uşurinţă să intre

prin îmbrăcămintea subţire şi/sau piele.

b) Dacă este recomandată utilizarea scutului, evitaţi contactul

periei cu scutul. Diametrul periei se poate mări în momentul apăsării

şi apariţiei forţelor centrifuge.

Şlefuitor, avertizări referitoare la siguranţă Reguli de siguranţă în timpul curăţirii suprafeţei cu

peria de sârmă:

a) În cazul de întrerupere a alimentării, de ex. după o pană de

curent sau când este scos ştecherul din priză, deblocaţi întrerupătorul pornit/oprit şi puneţi-l în poziţia oprit. Astfel

putem preveni pornirea nedorită a uneltei elec trice.

b) La prelucrarea pietrii utilizaţi aspirarea prafului. Aspiratorul

trebuie să fie destinat aspirării prafului de piatră. Utilizarea

acestor echipamente micşorează pericolul prafului.

c) La tăierea pietrei, utilizaţi ghidajul sanie. Fără ghidajul lateral

discul de tăiere se poate bloca şi duce la recul.

d) Unealta electrică trebuie ţinută în timpul utilizării puternic

cu ambele mâini asigurând în acelaşi timp o poziţie sigură de lucru. Unealta electrică este condusă sigur cu ambele mâini.

e) Asiguraţi piesa prelucrată. Fixarea piesei prelucrate într-un

echipament de fixare sau menghină este bună decât ţinerea piesei în mână.

f) Este interzisă utilizarea uneltei electrice cu cablul de

alimentare deteriorat. Este interzisă atingerea cablului deteriorat; în cazul deteriorării c ablului în timpul utilizării, scoateţi ştecherul din priză. Cablurile deteriorate cresc riscul

electrocutării.

CONSTRUCŢIA ŞI DESTINAREA POLIZORULUI:

Polizorul unghiular este un dispozitiv manual acţionat cu motor monofazat, cu întrerupător. Echipat este cu mâner lateral cu posibilitatea montării în două locuri disponibile. Dispozitivul de clasă a doua (izolare dublă). Polizorul este destinat şlefuirii şi tăierii elementelor de metal, prelucrării sudurilor, şi cu ajutorul uneltelor adec vate (discuri, perii etc.), pentru curăţarea ruginii şi şlefuirea suprafeţelor metalice. Polizorul nu e ste destinat prelucrării suprafeţelo r de gi ps, sau asemănătoare, cu mult praf. Pulberea fină care pătrunde în interior poate duce la blocarea orificiilor de ventilare, ce poate duce la supraâncălzirea şi arderea motorului.

Această unealtă elec trică este destinată pentru lucrări cu intensitate medie. Nu este potrivită pentru lucrări îndelungate în condiţii grele. Nu

folosiţi aparatul pentru a efectua lucrări care necesită un aparat profesional.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, aşa cum a fost indicată mai sus, este interzisă şi atrage după sine pierderea garanţiei precum şi privarea de răspundere a producătorului pentru pagubele apărute în urma acestor Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului şi mediului. Utilizarea corespunzătoare a uneltei electrice se referă de asemenea şi la întreţinerea, depozitarea, transportul şi reparaţiile aparatului. Unealta elec trică poate fi reparată doar în punctele de service menţionate de producător. Aparatele alimentate la reţea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminaţi în totalitate anumiţi factori de risc. Datorită construcţiei şi proiectării,

putem întâlni următoarele pericole:

- Atingerea instrumentului de lucru în timpul funcţionării în zona neacoperită a aparatului;

- Arsuri la schimbarea instrumentului de lucru. (În timpul funcţionării, instrumentul de lucru se încălzeşte foarte tare, pentru a evita arsurile la schimbarea acestuia trebuie să folosiţi doar mănuşi de protecţie);

- Reculul obiectului prelucrat sau al unei părţi din obiectul prelucrat;

- Crăparea/ruperea instrumentului de lucru;

- Deteriorarea auzului în cazul în care nu s-a folosit echipamentul de protecţie auditivă necesar;

- Emisiile de praf dăunătoare pentru sănătate în cazul efectuării de lucrări în încăperi închise.

Page 29

ELEMENTE:

ź Şlefuitor unghiular - 1buc. ź Scutul discului - 1 buc. ź Mâner lateral -1 buc. ź Flanşă de fixare -1 buc. ź Piuliţă de blocare -1 buc. ź Cheie piuliţă de blocare -1 buc. ź Garanţie -1 buc. ź Instrucţia de folosire -1 buc.

DESCRIEREA FIGURILOR A, B, C, D, E, F (pagina 2-3):

1. Mâner lateral

2. S cutul discului

3. Piuliţă de blocare

4. Flanşă de fixare

5. Săgeată de indicare a direcţiei rotării

6. Buton blocare a axului

7. Comutator

8. Cablu de alimentare

9. Şurub fixare

10. Ax

11. Disc

12. Cheie piuliţă de blocare

SPECIFICAŢII:

MODEL VZS125F

Tensiune nominală 220-230 V Frecvenţă nominală 50 Hz

Putere nominală 750 W Viteză de rotire 11800 /min

Max. diametru disc/ diametrul orificiului 125 mm / 22 mm Filet ax M14 Clasa dispozitivului

/II

Lungimea cablului de alimentare 2 m Greutatea 2,0 кg Nivelul presiunii acustice (LpA) 86,7 dB(A), ±3dB(A) Nivelul puterii acustice (LwA) 97,7 dB(A), ±3dB(A) Nivelul de vibraţii conf. EN 60745-2-3

( toleranţă de măsurare - 1,5m/s )

7,530 m/s

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare.

Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere aparat el ectric şi instrumente de lucru, a sigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă.

Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de

zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate. Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

PREGĂTIRE DE FUNCŢIONARE:

1. Asiguraţi-vă că sursa de alimentare are parametrii corespunzători

parametrilor specificaţi pe tabelul nominal al polizorului.

2. Asiguraţi-vă că comutatorul (7) polizorului este în poziţia oprit.

3. Da că uti liz aţi un pre lung itor, asi gura ţi-v ă c ă pa rame trii

prel ungit orului , se cţiune a ca blulu i core spund para metri lor polizorului. Vă recomandăm să utilizaţi prelungitoare cât mai scurte posibil. Prelungitorul trebuie întins complet.

n Montarea mânerului lateral

ATENŢIE: Din motive de securitate, în timpul utilizării folosiţi întotdeauna mânerul lateral (1).

În funcţie de cerinţele funcţionării, mânerul suplimentar trebuie înşurubat până la capăt într-unul din cele două orificii ale capului polizorului (vezi: fig.B, pag. 2).

n Montarea scutului discului

ATENŢIE: Înainte de demontarea şi montarea scutului discului asiguraţivă că polizorul este oprit şi deconectat de la reţeaua de alimentare.

Pentru a lucra cu discuri abrazive şi ferăstraie trebuie montat scutul discului (2). Poziţia scutului trebuie aleasă în funcţie de tipul de muncă. Partea închisă a scutului trebuie să se afle întotdeauna înspre operator. Pentru a monta scutul discului, trebuie:

ź Fixaţi polizorul, astefel încât axul (10) să fie îndreptat în sus. ź Aşezaţi scutul discului (2) aşa cum este indicat în figura C pe pag. 2 şi

să asiguraţi cu şurubul de fixare (9), şi să-l înfiletaţi cu şurubelniţa Ph 2.

n Montarea uneltelor de şlefuire (vezi: fig. D, E, F pag. 3)

ATENŢIE: Înainte de demontarea şi montarea uneltelor de şlefuire asiguraţi-vă că polizorul este oprit şi deconectat de la reţeaua de alimentare.

Înainte de montare, trebuiesc c urăţite axul poliz orului şi toate elementele de fixare. Vă rugăm să verificaţi conformitatea dimensiunilor acceptate şi a vitezelor de rotire/diametre a uneltelor de şlefuire, listate pe etichetele de control ale uneltei de şlefuit şi pe polizor. Discul polizorului trebuie să fie fixat fără loc liber pe flanşa de montare. Nu folosiţi şaibe de reducţie

sau adaptoare.

Pentru a monta discul, trebuie:

1. Aşezaţi polizorul cu axul (10) în sus. Fixaţi flanşa de fixare (4)

partea inferioară cu proeminenţa în canelura axului, astfel încât flanşa să se antreneze pe ax.

2. Fixaţi discul (11) cu partea convexă în jos pe partea de sus a

proeminenţei flanşei de fixare.

3. Înşurubaţi piuliţa de fixare (3) pe ax, astfel încât discul să fie bine

Page 30

fixat. (Piuliţa de fixare are o parte convexă şi una concavă. În

funcţie de grosimea nominală a discului folosit, poate fi înşurubată ori într-o parte ori în alta (vezi: fig. E pag. 3)).

4. Apăsaţi butonul de blocare al axului (6) şi înşurubaţi cu cheia piuliţei de blocare (12) cu o forţă moderată, deoarece în timpul folosirii, piuliţa singură se strânge în continuare. Acest lucru este

necesar pentru a evita distrugerea carcasei reductorului atunci când scoateţi discul.

ATENŢIE: Butonul de blocare ax (6) trebuie apăsat doar în momentul în

care axul este nemişcat! Nu folosiţi niciodată discuri cu viteză maximă de rotire inadecvată!

n Pornirea de probă

După instalarea uneltei de şlefuit şi înainte de pornire, controlaţi dacă unealta a fost bine montată şi dacă se roteşte liber. Pornirea de probă trebuie să aibă loc departe de oameni.

Timpul de pornire

de probă

La prima pornire

După schimbarea

discului

1 minut sau mai mult

3 minute sau mai mult

FUNCŢIONAREA:

n Pornire/ oprire

Polizorul este pornit cu întrerupătorul (7) mutat în faţă până în poziţia blocată. Polizorul se opreşte prin apăsarea părţii din spate a întrerupătorului (arcul întrerupătorului automat mută întrerupătorul în poziţia oprită).

ATENŢIE: Nu lăsaţi niciodată polizorul pornit în funcţionare continuuă.

Când nu folosim polizorul, trebuie scos ştecherul din priza de alimentare.

n Indicaţii referitoare la folosire ź Fixaţi piesa prelucrată, dacă nu este aşezată sigur şi corect sub

acţiunea greutăţii proprii.

ź Evitaţi presiunea prea mare asupra polizorului. Ślefuirea are loc

cuajutorul greutăţii polizorului. Folosiţi doar o apăsare uşoară în

timpul tăierii. Apăsarea prea puternică asupra discului poate duce la micşorarea vitezei de rotare, şi atunci apar suprafeţe inegale în timplul şlefuirii. Deasemenea poate fi cauza supraîncălzirii şi deteriorării motorului.

n Direcţia de şlefuire

La folosirea unui nou disc de şlefuire, mai întâi trebuie polizorul condus din spate (direcţia B) (vezi: fig.G, pag. 3), atunci marginile discului nou se rotunjesc, şi permite mutarea polizorului cu uşurinţă în orice direcţie.

n Unghiul de şlefuire

Nu folosiţi întreaga suprafaţă a discului la şlefuire, folosiţi doar marginea. O şlefuire eficace este realizată prin menţinerea polizorului sub un unghi

între 15 şi 30 de suprafaţa şlefuită (vezi: fig.G, pag. 3).

n Degroşare

Nu întrebuinţaţi niciodată discuri de tăiere pentru degroşare.

Cu un unghi de atac între 30° şi 40° veţi obţine cele mai bune rezultate la degroşare. (vezi: fig.H, pag. 3).

Deplasaţi înainte şi înapoi scula electrică apăsând-o moderat. În acest mod piesa de lucru nu se va încălzi prea tare, nu-şi va modifica culoarea şi nu va prezenta crestături.

ATEN ŢIE: Este inte rzis ă fol osire a de disc uri de tăi ere p entru

degroşare/şlefuire.

n Tăierea

În timpul tăierii, nu apăsaţi prea tare, nu ţineţi strâmb, nu oscilaţi. Trebuie să lucraţi uniform, optim potrivit pentru tipul de material prelucrat.

Nu frânaţi uneltele rotative prin apăsare laterală a polizorului de alte elemente.

ATENŢIE: Direcţia de tăiere este foarte importantă. Tăierea trebuie să fie în concordanţă cu direcţia de rotire a discului (vezi: fig.I, pag. 3). Nu lucraţi cu polizorul într-o direcţie diferită! În caz contrar poate duce la smulgerea necontrolată a polizorului din linia de tăiere.

DEPOZITAREA ŞI ÎNTREŢINEREA:

Polizorul practic nu necesită o întreţinere specială. Polizorul trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menţinută curată, protejată de umezeală şi praf. Condiţiile de depozitare trebuiesc să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiţii atmosferice. Această unealtă respectă normele naţionale şi europene, precum şi normele de siguranţă. Toate reparaţiile trebuiesc efectuate de către personal calificat, folosind doar părţi de schimb originale.

n Curăţire

Pentru a asigura o funcţionare sigură şi cu randament, carcasa polizorului şi orificiile de ventilare trebuie să fie ferite de pulberi şi murdărie. Recomandăm curăţirea uneltei imediat după folosire. Polizorul trebuie şters cu o cârpă curată şi umedă, cu o mică cantitate de săpun. Nu folosiţi mijloace de curăţire sau diluanţi; pot deteriora unele părţi ale polizorului din material plastic. Aveţi atenţie ca apa să nu intre în

interior. După folosirea în atmosferi cu mult praf, recomandăm curăţirea cu aer comprimat a orificiilor de ventilare, împiedică deteriorarea lagărelor şi îndepărtează pulberea care blochează intrarea aerului de răcire în motor.

DEFECŢIUNI TIPICE ŞI SOLUŢIONAREA ACESTORA:

Unealta electrică nu porneşte sau încetează lucrul:

- verificaţi dacă cablul de alimentare (8) este montat corect şi dacă priza

este alimentată cu curent electric;

- verificaţi starea periilor de cărbune şi schimbaţi-le în cazul în care este necesar.

ATENŢIE! Înlocuirea periilor de carbon poate fi efectuată doar de un electric

autorizat.

- în cazul în care unealta electrică nu funcţionează în continuare, cu toate că este alimentată cu curent şi periile de cărbune sunt în stare bună, trebuie să trimiteţi aparaul la centrul de service la adresa indicată în fişa de garanţie.

TRANSPORT:

Polizorul trebuie transpor tat şi depozitat în cutia de transport, care protejează împotriva umezelii, infiltrării de praf şi a obiectelor mici, mai ales trebuiesc asigurate orificiile de ventilare. Elementele mici, care infiltrează interiorul carcasei, pot distruge motorul.

PRODUCĂTOR: PROFIX Sp. z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA

Page 31

PROTECŢIA MEDIULUI ÎNCONJURĂTOR:

ATENŢIE: Simbolul prezentat înseamnă interdicţia de a amplasa aparatul uzat împreună cu alte deşeuri (sub ameninţarea unei amenzi).

Componentele periculoase aflate în aparatura electrică şi electronică influenţează negativ mediul natural şi sănătatea oamenilor.

organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

Fiecare gospodărie casnică trebuie să contribuie la redobândirea şi refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât şi în Europa se

« »ATENŢIONARE! Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune

«Folosiţi întotdeauna ochelari de protecţie»

«Folosiţi mijloace de protecţie auditivă»

«Folosiţi întotdeauna măşti de praf»

«Folosiţi mănuşi de protecţie»

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 32

LIETOŠANAS INSTRUKCIJA

LEŅĶA SLĪPMAŠĪNA VZS125F

Oriģinālās instrukcijas tulkojums

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Saglabā instrukciju varbūtējai turpmākai lietošanai. B RĪ DI NĀ J UM S! N ep i ec ie š am s i zl as īt v is u s brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot zemāk uzrād ītos drošības br īdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze mā k uz r ād īt os br īd i nā ju mo s „e le k tro i ns tr um en ts ” no zī m ē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Darba vietas drošība:

a) Da rb a v ie tā ne pi eci eš am s u zt urē t kā rt īb u u n l ab u

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

b) N edr īks t li eto t el ekt roin str ume ntu sp rāg stoš ā, vi egli

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta darbības

laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni

un nov ērot āji . Nov ērš ot u zman ību var zaud ēt k ont roli par

elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu

norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

kontaktligzdām. Nekad nekādā g adījumā nedrīkst mainīt kont aktda kšiņu . Ned rīkst liet ot ne kādus pag arinā tājus gadījum ā, ja ele ktroinstrume nts ir a pgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu un

kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām

ar masu, kā piemēr am caurules, sildītāji, centrāla pkures radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai

ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

iedarbību. Gadījumā, ja elektr oinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai izv ilkt kont aktdak šiņu no k ontakt ligzda s aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām. Bojāti vai sapīti

savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Ga dīju mā, ja ele ktr oin stru men ts ti ek l iet ots ārp usē ,

savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus

darbam ārpusē samazinās elektriskās strāvas trieciena risks.

f) Ieteicams ierīci pievienot pie elektriskā tīkla, kurš ir aprīkots ar

RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā

vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās strāvas

trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Individuālā drošība:

a) Šī ierīce nav pamērota lietot cilvēkiem (tai skaitā bērniem) ar

ierobežotā m fiziskām , jūtības un ps ihiskām spē jām, vai cilvēkie m bez ier īces darbīb as pieredze s vai zin āšanām, izņemot, ja tas notiek uzraudzībā vai sask aņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) Ele ktro inst rume nta lie toša nas lai kā n epie cieš ams būt

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrī kst li etot e lektroi nstrume ntu no guruma lai kā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis

strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Nepi ecieša ms lie tot in dividu ālos a izsardz ības l īdzekļ us.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavu s, ķivere s vai dz irdes ai zsardzī bas līd zekļus, sama zināsie s individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, k a elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu ar pirkstu

uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var

radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt

stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās

labāk kontrolēt elektroinstrumentu.

g) Nepi eciešam s atti ecīgi ģērb ties. N edrīkst nēsāt vaļīg us

apģērbus vai rotas lietas. Nepieciešams turēt savus matus,

apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs, rotas

lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareiz i lietoti . Lietojo t putekļ u sūcēju var sam azināt putekļ u

ieelpošanas bīstamību.

i) Ne drī kst pi eļa ut, la i i ema ņas ie gūt as b iež i l iet ojo t

elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. Bezrūpīga rīcība var izraisīt nopietnus

ievainojumus sekundes laikā.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) N edrī kst pār slog ot e lek troi nstr ume ntu. Nep ieci eša ms

piemē rot ele ktroins trumentu veikta jam da rbam. Pa reizs

Page 33

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes,

kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu

no barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta gl abāš ana. Tād as dr ošīb as da rbīb as red ucē ne pare dzēt u

elektroinstrumenta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

nepieejamās vietās un nedrīkst atļaut personām, kuras nav iepa zinuš ās a r ele ktroin strum entu vai šo lie tošana s instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir

bīstami neapmācītu lietotāju rokās.

e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu plī sumu s u n vi sus ap stāk ļus, kur i va rēt u ie tekm ēt elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot.

Daud zu ne gadīj umu ie mesls ir ne pareiz a ele ktroins trume nta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti

asi griezējinstrumenta asmeņi samazina ieķīlēšanās iespējas un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un

tml. nepieciešams lietot saskaņā ar šo instrukciju, ņemot vē r ā d ar ba a ps tā k ļu s u n ve ic am o da rb u. L ie t ot

elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemās temperatūrās vai pēc ilgāka nelietošanas laik a,

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.

j) Elek troinstrume ntu nepi eciešams glabāt / tra nsportēt

iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas un nod rošinātas pret atbloķēša nos ar or iģināliem šim nolūkam paredzētiem elementiem.

k) El ekt roin str umen tu ne piec ieš ams gl abā t sa usā , no

putekļiem un mitruma sargātā vietā.

l) El ekt roin stru ment a t rans por tēša nu j āvei c o riģi nālā

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras,

bez eļļas un smēres. Neparedzētās situācijās slideni rokturi un

sat verša nas v irsma s ned od ie spēju droši turē t un k ontrol ēt instrumentu.

BRĪ DINĀ JUMS! Vis pārē jie ins trum enta dro šas lietošanu norādījumi.

Remonts:

a) Savu elektro instrumen tu garan tijas u n pēcgar antijas

remontus veic PROFIX serviss, kas garantē visaugstāko

remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves daļas.

b) Ja barošanas vads tiek bojāts, to nepieciešams apmainīt pie

ražotāja vai specializētā remonta darbnīcā, vai arī to jāveic kvalificētai personai, lai novērstu bīstamību.

BRĪDINĀJUMS!

Darba laikā ar elektrisko instrumentu ieteicams vienmēr ievērot g alvenos drošības principus, lai izvairītos no ugunsgrēka, elektriskās strāvas trieciena vai mehāniskām traumām.

LEŅĶA SLĪPMAŠĪNA

Dro šīb as n orād īju mi a ttie cīb ā uz sl īpēš anu,

slīpēšanu ar smilšpapīru, darbu ar drāšu birsti un griešanu ar slīpripu:

a) Šo elektroinstrumentu var lietot kā parasto slīpmašīnu,

slīpmašīnu slīpēšanai ar smilšpapīru, slīpēšanai ar drāšu birsti kā arī ierīci griešanai ar slīpripu. Nepieciešams ievērot visus drošības norādījumus, instrukcijas, aprakstus un datus pievienotus komplektā ar elektroinstrumentu. Neievērojot

visus zemāk uzrādītos norādījumus un instrukcijas var radīt elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu ķermeņa traumu rašanās bīstamību.

b) Nedrīkst lietot aprīkojumu, kurš nav paredzēts projektējot

un kuru ražotājs nav paredzējis tieši šim elektroinstrumentam. Fakts, ka aprīkojumu var uzstādīt uz elektroinstrumentu,

negarantē drošu lietošanu un apkalpošanu.

c) Lietotā instrumenta pieļaujamam griešanās ātrumam jābūt

vis maz v ienād am ar mak simālo ele ktroi nstrum enta griešanās ātrumu. Lietotā darba instrumenta pieļaujamais griešanās ātrums nevar būt mazāk par maksimālo griešanās ātrumu uzrādītu uz elektroinstrumenta. Darba instruments,

kurš rotē ar lielāku ātrumu par pieļaujamo, var plīst.

d) Darba instrumenta ārējam diametram un biezumam jābūt

elektroinstrumenta pieļaujamā diapazonā. Darba instrumenti

ar neattiecīgiem izmēriem nevar būt pietiekami apsegti un kontrolēti.

e) Slīpdisku, slīpripu, stiprināšanas disku, pārsegu kā arī citu

apr īkoju mu c auru mu dia metr am p recīz i jā sade r ar elektroinstrumenta vārpstu. Darba instruments, kura caurumi

precīzi neder elekt roinstrum enta vā rpstas d iametram griež as nevienmērīgi, ļoti stipri vibrē un var tikt zaudēta kontrole par elektroinstrumentu.

f) Ne kād ā ga dī ju mā n ed rīk st li et ot bo jā tus d ar ba

inst rument us. P irms katr as li etošan as ne piecie šams kontrolēt aprīkojumu, piem. slīpdiskus vai nav iziruši un plīsuši, slīpripas vai nav plīsušas, nodilušas vai stipri nolietotas, drāts birstes vai nav vaļīgas vai ar salauztām drātīm. Ja elektroinstruments vai darba instruments nokrīt, nepieciešams pārbaudīt vai nav sabojāts, vai izmantot citu nesabo jātu inst rument u. Pēc darb a ins trument a pārbaudes un stiprināšanas, nostāties citā plaknē nekā in str ume nt a g rie šan ās pl ak ne, pā rli eci nāt ies , k a instrumenta griešanā s plaknē n eatrodas nepiederoš as personas. Elektroinstrumentu nepieciešams ieslēgt minūti

Page 34

uz mak simā liem apg riez ieni em, pie ta m pi evērš ot

uzmanību, lai persona, kura apkalpo un nepiederošās personas, kuras atrodas tuvumā, atrastos ārpus rotējošā instrumen ta zonas. Bo jātie instr umenti visb iežāk lūzt šajā izmēģinājuma laikā.

g) Nepieciešams lietot individuālos aizsardzības līdzekļus.

Atkarībā no darba veida, nepieciešams nesāt aizsargmasku, kura se dz visu s eju, redzes aizsardzības līdzekļus vai aizsargbrilles. Attiecīgos apstākļos nepieciešams lietot putekļu masku, dzirdes aizsardzības līdzekļus, cimdus, priekšautu, kurš sargā no mazām slīpēšanas materiāla vai aps trādā jamā ma teriā la da ļiņā m. Re dzes aiz sardz ības

līdzekļiem jābūt spējīgiem aizturēt lidojošās lauskas, kuras rodas veicot dažādas operācijas. Putekļu maskām un elpošanas orgānu aizsarglīdzekļiem jāfiltrē darba laikā radušās putekļu daļiņas. No ilglaicīga augstas intensitātes trokšņa var zaudēt dzirdi.

h) Ne piecie šams u zmanīt ies, l ai ne pieder ošas p ersona s

a tr a st os d r oš ā a tt ā lu m ā n o d ar b a v ie t as u n elektroinstrumenta iedarbības zonas. Katram, kas atrodas strādājoša elektroinstrumenta tuvumā, jālieto individuālie aizsardzības līdzekļi. Apstrādājamā priekšmeta lauskas vai plīsis

darba instrumenta var atdalīties un radīt traumas arī ārpus tiešās iedarbības zonas.

i) Darba laikā, kad tiek veikti darbi, kur elektroinstruments

varētu trāpīt uz noslēptiem elektriskiem vadiem vai pašu vada, turē t elekt roinstrum entu pi e izolēt as virs mas.

Kontakta rezultātā ar zem spriegu ma esošie m vadiem, visas elektroinstrumenta metāla daļas arī atradīsies zem sprieguma un tas operatoram var radīt strāvas triecienu.

j) Tīkla vadu nepieciešams turēt tālu no rotējošiem darba

ins trum entie m. G adīj uma, ja tie k zau dēta kont role par

instrumentu, tīkla vads var tikt pārgriezts vai ievilkts, bet delna vai visa roka var nokļūt rotējošā darba instrumentā.

k) Nekad nedrīkst nolikt elektroinstrumentu līdz pilnīgi nav

apstājies darba instruments. Rotējošs instruments var nonākt

kontaktā ar virsmu, uz kuras tiks novietots, rezultātā var tikt zaudēta kontrole par elektroinstrumentu.

l) Nedr īkst iesl ēgt el ektroi nstrume ntu a r dis ku vēr stu

operatora virzienā.

m) Nedrīkst pārnēsāt ieslēgtu elektroinstrumentu. Negaidīts

rotējošu darba instrumentu kontakts ar apģērbu var radīt tā ievilkšanu un darba instrumenta pievilkšanu pie operatora ķermeņa.

n) Nepieciešams regulāri tīrīt elektroinstrumenta ventilācijas

atveres. Dzinēja ventilators var ievilkt putekļus korpusā, pārmērīga

metāla putekļu uzkrāšanās var radīt elektrisko bīstamību.

o) Nelietot elektroinstrumentu viegli uzliesmojošu materiālu

tuvumā. Dzirksteles var radīt to aizdegšanos.

p) N elieto t in strum entus , kur iem nep iecie šama šķ idrā

dzesēšana. Lietojot ūdeni vai citus dzesējošos šķidrumus var notikt

elektriskās strāvas trieciens.

VISU OPERĀCIJU DROŠĪBAS INSTRUKCIJA

Brīdinājums attiecībā uz atmešanu:

Atmešana ir neparedzēta elektroinstrumenta reakcija uz blokādi vai rotējoša instrumenta ieķīlēšanos (slīpripa, slīpdisks, drāšu birste).

Blokāde vai ieķīlēšanās rada negaidītu rotējoša instrumenta apstāšanos, kā rezultātā tiek zaudēta kontrole par elektroinstrumentu. Tāpēc nekontrolēts elektroinstruments tiek parauts pretēji darba instrumenta kustības vir zienam. Piemēram, ja slīpdisks bloķējas vai ieķīlējas apstrādājamā materiālā, materiālā iegremdēta slīpdiska mala var iebloķēties un radīt tā izkrišanu vai atmešanu. Slīpdisks var atlekt virzienā uz vai no operatora atkarībā no diska apgriezienu virziena bloķēšanas vietā. B ez tam slīpdiski var arī saplīst. Atmešana ir nepareizas vai kļūdainas elektroinstrumenta lietošanas rezultāts. To var novērst ievērojot zemāk uzrādītos attiecīgos drošības norādījumus.

a) Elektroinstrumentu nepieciešams turēt stipri, bet ķermeni

un rokas novietot stāvoklī, kurš dod iespēju amortizēt atmešanu. Vienmēr nepieciešams lietot palīgpatronu, ja tā ir standarta aprīkojuma komplektā, lai būtu pēc iespējas lielāka atmešanas spēka vai griezes momenta kontrole ieslēgšanas laikā. Operators var novaldīt rāvienu un atmešana s

efektu ievērojot attiecīgu uzmanību.

b) Nekad nedrīkst turēt rokas rotējoša darba instrumenta

tuvumā. Darba instruments atmešanas laikā var ievainot roku.

c) Nenostāties vietā, kur elektroinstruments atmešanas laikā

varētu atlekt. Atmešanas laikā elektroinstruments bloķēšanas

vietā pārvietojas pretēji slīpripas kustības virzienam.

d) Sevišķi uzmanīgi nepiec iešams apstr ādāt stūrus, asas

šķaut nes un tml. Nepi eciešams nepie ļaut, l ai darb a instruments darba laikā lēkātu, tiktu atsists vai bloķēts.

Rotējošs darba instruments apstrādājot stūrus, asas šķautnes vai kad tiek atsists ir ļoti labvēlīgs ieķīlēšanai. Tas var būt kontroles zaudēšanas vai atmešanas iemesls.

e) Nedrīkst uzstādīt disku kokam vai zobotus diskus. Ar šī tipa

darba instrumentiem bieži rodas atmešana vai tiek zaudēta kontrole par elektroinstrumentu.

PAPILDUS DROŠĪBAS NORĀDĪJUMI SLĪPĒŠANAS UN GRIEŠANAS

Drošības principi slīpējot un griežot ar slīpdisku:

a) Nep iecie šams lie tot tik ai s līpdi skus, kuri par edzēt i

elektroinstrumentam un speciālus pārsegus paredzētus do ta ja m s lī pd is ka m. S l īp di sk i, k ur i na v p ro je kt ēt i

elektroinstrumentam un nav pilnība pārsegti ir bīstami.

b) Pār se gam jā būt la bi pi est ipr inā ta m p ie el ek tro -

instrumenta, un to uzstādot tiek garantēta visaugstākā drošības pakāpe tā, lai operatora virzienā disks būtu pēc iespējas nosegts. Pārsegs sargā apkalpojošo personu no lauskām

un negaidīta kontakta ar slīpdisku.

c) Slīpdisku drīkst lietot tikai atbilstoši to pielietojumam. Piem.

nedrīkst slīpēt ar slīpdiska sānu virsmu, ja tas paredzēt griešanai. Griešanas slīpdiski paredzēti materiāla apstrādei ar diska griezēj asmeni. Sānu spēki pielikti šiem diskiem var radīt vibrāciju un tos salauzt.

d) Vienmēr lietot nesabojātus, dotajam diskam izvēlētus,

attiecī ga izmē ra un formas stiprin āšanas gredzen us.

Gredzeni papildus stiprina slīpdisku, līdz ar to samazinās slīpdiska sabojāšanas iespēju. Griešanas slīpdisku gredzeni var atšķirties no slīpēšanas slīpdisku gredzeniem.

OPERĀCIJU LAIKĀ.

Page 35

e) Nedrīkst lietot nolietotus slīpdiskus paredzētus lielākiem

elek troins trumen tiem. D iski pare dzēti lie lākie m ele ktro-

instrumentiem nav piemēroti lielākiem ātrumiem, kuri ir mazāku elektroinstrumentu raksturojums un tāpēc var saplīst.

Papildus drošības norādījumi griešanai:

a) Nespiest griezējdisku un nelietot pārāk lielu spiedienu. Nav

ieteicams veikt pārāk dziļu griešanu. Pārslogojot griezējdisku

griešanas laikā palielinās spēks, kurš iedarbojas uz to, līdz ar spēja sagriezties vai saliekties un atmešanas iespēja vai diska sabojāšanās, salaušana.

b) Nedrīkst stāvēt vienā līnijā ar rotējošu griezējdisku. Attālinot

griezējdisku virzienā no sevis var radīt, ka iespējama atmešana, kura var izstumt disku un elektroinstrumentu operatora virzienā.

c) Ga dī jum ā, ja no ti ek g rie zēj di sk a i eķī lē šan ās va i

pārt raukums darb ā, elek troinstr umentu nepie ciešams izslēgt un pagaidīt līdz disks pilnība apstāsies. Nekad nemēģināt iz vilkt no griešanas vietas vēl kustībā esošu disku, par cik tas var radīt atmešanu. Nepieciešams atklāt un

novērst diska ieķīlēšanās iemeslu.

d) Neieslēgt elektroinstrumentu kamēr tas atrodas materiālā.

Pirms griešanas turpināšanas griezējdiskam jāsasniedz pilnu griešanās ātrumu. Pretējā gadījumā griezējdisks var ieķīlēties, izlekt

no apstrādājamā priekšmeta vai radīt atmešanu.

e) P lāk sn es va i li el us p rie kš met us pi rms a pst rā des

nepieci ešams pap ildus atba lstīt, lai samazinā tu diska ieķīlēšanos un atmešanu. Lieli priekšmeti pašsvara ietekmē var

locīties. Atbalstiem jābūt uzstādītiem divās vietās, griešanas līnijas tuvumā, kā arī pie malas.

f) Nepieciešams ievērot sevišķu uzmanību veicot iegremdējošo

griešanu pastāvošaj ās sienās vai op erējot neredza mās zonās. Iegremdējoties materiālā griezējdisks var trāpīt uz gāzes

vadiem, ūdensvadiem, elektriskiem vadiem vai citiem priekšmetiem, kuri var radīt atmešanu.

Drošības norādījumi attiecībā uz slīpēšanu:

a) Neizmantojiet lielāka izmēra slīploksnes, izvēlieties darbam

slīploksnes ar izmēriem, ko norādījusi ražotājfirma. Ja

slīploksne sniedzas pāri slīpēšanas pamatnes malām, tas var būt par cēloni savainojumam, izsaukt slīploksnes iestrēgšanu vai plīšanu, kā arī izraisīt atsitienu.

Papildus drošības norādījumi darbā ar drāšu birsti.

Drošības principi tīrot virsmas ar drāšu birsti:

a) Nepieciešams atcerēties, ka pie normālas ekspluatācijas

drāšu birste zaudē gabaliņus. Nedrīkst pārslogot drāts birsti ar pārāk lielu spiedienu uz to. Gaisā lidojošie drāšu gabaliņi var

viegli iedurties caur plānām drēbēm un/vai ādu.

b) Ja lieto aizsargu, nepieciešams izvairīties no birstes kontakta

ar aizsargu. Birstes diametrs var palielināties slodzes un centrbēdzes

spēka iedarbībā.

Slīpmašīna, drošības brīdinājumi

Individuālā aizsardzība:

a) Gadījumā, ja notiek pār traukums barošanā, piem. strāvas

av ār ij a v ai p ēc ko nt ak tda kš iņ as i zņe mš an as n o kontaktligzdas, nepieciešams atbloķēt slēdzi un nostādīt to izs lēgš anas stā vokl ī. Š ādā ve idā var no vērs t ne gai dītu

elektroinstrumenta ieslēgšanu.

b) Apstrādājot akmeni nepieciešams lietot putekļu sūkšanu.

Put ekļu sū cējam jāb ūt pi elāg otam ak mens pu tekļu sūkšanai. Lietojot šīs ierīces samazinās putekļu iedarbības bīstamību.

c) Akmens griešanai nepieciešams lietot sānu vadotni. Bez sānu

vadotnes griezējdisks var ieķīlēties un notikt materiāla atmešana.

d) Elektroinstrumentu darba laikā nepieciešams stipri turēt ar

ab ām ro kām un no dro šin āt dr ošu d arba st āvo kli.

Elektroinstrumentu drošāk vadīt turot abās rokās.

e) Aps trād ājamo pri ekšme tu n epie cieša ms n ostip rinā t.

Nosti prinot apstr ādājamo priekš metu st iprināš anas ie rīcē va i skrūvspīles ir drošāk nekā turēt rokās.

f) Nedrīkst lietot elektroinstrumentu ar bojātu vadu. Nedrīkst

pieskarties pie bojāta vada, ja darba laikā tiek bojāts vads, nepieciešams iz vilkt kontaktdakšiņu no kontaktligzdas.

Bojāti vadi palielina elektriskās strāvas trieciena risku.

SLĪPMAŠĪNAS UZBŪVE UN PIELIETOJUMS:

Leņķve ida sl īpmašīna ir r okas e lektroins truments ar vienf āzes komutatora dzinēja piedziņu. Apgādāts ar palīg rokturi, kas dod iespēju uzstādīt to divām izvēlētās ligzdās. Otrās aizsardzības klases ierīce (dubultā izolācija). Slīpmašīna paredzēta metāla elementu slīpēšanai un griešana i, metināšanas šuvju apstrādei, un lietojot attiecīgus instrumentus (diski, birstes un tml.), metāla virsmu rūsas tīrīšanai un pulēšanai. Ierīce nav paredzēta ģipša vai līdzīgu stipri putekļainu virsmu apstrādei. Smalkie putekļi iekļūstot mašīnas iekšpusē rada ventilācijas atveru bloķēšanu, kas noved pie dzinēja pārkāršanas un sadegšanas. Dotais elektroinstruments ir paredzēts vidējas intensitātes darbiem. Nav piemērots ilglaicīgiem darbiem smagos apstākļos. Nedrīkst lietot

in str ume ntu ve ic ot da rbu s, ku r n ep iec ieš ams li eto t profesionālas ierīces.

Aizliegts elektroinstrumentu pielietot neatbilstoši augstāk uzrādītam pielietojumam, tas rada garantijas zaudēšanu kā arī ražotājs neatbild par šādā veidā radītiem zaudējumiem. Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem. Pareiza elektroinstrumenta lietošana attiecas arī uz konser vāciju, glabāšanu, transportu un remontu. Elektroinstrumentu drīkst labot tikai ražotāja uzrādītos servisa punktos. Ierīces, kuras tiek barotas no elektriskā tīkla drīkst labot tikai pilnvarotas personas. Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt atsevišķus riska elementus. Ņemot vērā mašīnas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

- Pieskāršanās darba laikā pie darba instrumenta ierīces neapsegtā

vietā;

- Applaucēšanās darba instrumenta maiņas laikā. (Darba laikā darba

instruments ļoti stipri sakarst, lai nepieļautu applaucēšanos tā maiņas laikā nepieciešams lietot aizsargcimdus);

Page 36

- Apstrādājamā priekšmeta vai priekšmeta daļu atmešana;

- Darba instrumenta plīsums/salūšana;

- Dzirdes pasliktināšanās gadījumā, ja netiek lietoti dzirdes aizsardzības līdzekļi;

- Veselībai kaitīgo putekļu emisija veicot darbus slēgtās telpās.

KOMPLEKTĀCIJA:

ź Slīpmašīna - 1gab. ź Slīpripas pārsegs - 1gab. ź Palīg rokturis –1gab. ź Stiprināšanas apmava -1 gab. ź Stiprināšanas uzgrieznis – 1 gab. ź Dakšveida atslēga -1 gab. ź Garantijas karte -1 gab. ź lietošanas instrukcija -1 gab.

A, B, C, D, E, F ZĪMĒJUMU APRAKSTS (2.-3. lpp):

1. Palīg rokturis

2. Slīpripas pārsegs

3. Stiprināšanas uzgrieznis

4. Stiprināšanas apmava

5. Apgriezienu virziena rādītājs

6. Vārpstas bloķēšana

7. Slēdzis

8. Barošanas vads

9. Stiprināšanas skrūve

10. Vārpsta

11. Slīpripa

12. Dakšveida atslēga

TEHNISKIE DATI:

MODEL VZS125F

Nominālais spriegums 220-230 V Nominālā frekvence 50 Hz Jauda 750 W Griešanās ātrums 11800 /min Maks. slīpripas diametrs/atveres diametrs 125 mm / 22 mm Vārpstas vītne M14 Ierīces klase

/II

Barošanas vada garums 2 m Masa 2,0 кg Akustiskā spiediena līmenis (LpA) 86,7 dB(A), ±3dB(A) Akustiskās jaudas līmenis (LwA) 97,7 dB(A), ±3dB(A) Vibrācijas līmenis saskaņā ar EN 60745

(mērījumu izkliede - 1,5m/s )

7,530 m/s

Uzrādītais vibrācij as līmenis ir rep rezentatīvs elektroin strumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā. Nepieciešam s realizēt papildus drošība s līdzekļus, kuri pasargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba

instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana, darba operāciju veikšanas secības noteikšana. Deklarētās kopējās vibrācijas vēr tības un deklarētās trokšņa emisijas vērtības ir mērītas saskaņā ar standar ta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus. Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības.

Brīdinājumi:

Vibrācijas un trokšņa emisija elektroinstrumenta faktiskā lietošanas laikā var atšķir ties no deklarētajām vērtībām atkarībā no tā, kā tiek izmantots instruments un kāds materiāls tiek apstrādāts. Operatora aizsardzībai nepieciešams notiekt drošības līdzekļus, kuri pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operatīvā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

PIRMS DARBA SĀKUMA:

1. Pārliecināties, ka barošanas avota parametri atbilst parametriem

uzrādītiem uz slīpmašīnas plāksnītes.

2. Pārliecināties, ka slīpmašīnas slēdzis (7) atrodas izslēgšanas stāvoklī.

3. St rādāj ot a r pa gari nātā ju n epiec ieša ms p ārlie cinā ties, ka

pagarinātāja parametri, vadu šķērsgriezums atbilst slīpmašīnas parametriem. Ieteicams lietot pēc iespējas īsākus pagarinātājus. Pagarinātājam jābūt pilnībā attītam.

n Palīg roktura montāža

UZMANĪBU: Ņemot vērā drošību, lietojot ierīci jebkādos darbos vienmēr nepieciešams lietot palīgrokturi (1).

Atkarībā no darba apstākļiem palīgrokturi nepieciešams ieskrūvēt līdz galam vienā no divām slīpmašīnas galvas ligzdām (skat.: zīm.B, lpp. 2).

n Slīpripas pārsega montāža

UZMANĪBU: Pirms slīp ripas pārsega u zstādīšana un noņemšana s nepieciešams pārliecināties vai ierīce ir izslēgta un atvienota no barošanas avota.

Strādājot ar slīpripām vai griešanas diskiem jābūt uzstādītam slīpripas pārsegam (2). Slīpripas pārsega stāvokli nepieciešams pielāgot darba veidam. Aizvērtai pārsega daļai vienmēr jābūt operatora pusē. Lai uzstādītu slīpripas pārsegu, nepieciešams:

ź Novietot slīpmašīnu tā, lai vārpsta (10) būtu uz augšu. ź Uzlikt slīpripas pārsegu (2) kā parādīts zīmējumā C lpp. 2 un nofiksēt

ar stiprināšanas skrūvi (9), pieskrūvējot to ar skrūvgriezi Ph 2

n Slīpēšanas instrumentu montāža (skat.: zīm. D, E, F lpp. 3)

UZMANĪBU: Pirms slīpēšanas instrumentu uzstādīšanas un noņemšanas nepieciešams pārliecināties vai ierīce ir izslēgta un at vienota no barošanas avota.

Pirms montāžas nepieciešams attīrīt slīpmašīnas vārpstu un visus stiprināšanas elementus. Nepieciešams pārliecināties vai sakrīt slīpēšanas instrumentu izmēri un grie šanās/g riezes ātru mi uzr ādīti uz inst rumentu etiķe tēm a r slīpmašīnas pieļaujamiem izmēriem. Slīpēšanas diskam uz stiprināšanas apmavas jāatrodas bez pielaides. Nelietot redukcijas paliktņus vai adapterus. Diska uzstādīšanai nepieciešams:

1. Novietot slīpmašīnu ar vārpstu (10) uz augšu. Uzlikt stiprināšanas apmavu (4) ar apakšējo izejošo daļu ar rievu uz vārpstu tā, lai

Page 37

apmava sazobotos uz vārpstas.

2. Uzlikt disku (11) ar izliekto pusi uz leju uz augšējo stiprināšanas

apmavas izejošo daļu.

3. Uzskrūvēt stiprināšanas uzgriezni (3) uz vārpstu tā, lai disks būtu

precīzi stiprināts. (Stiprināšanas uzgrieznim ir ieliekta un izliekta puse. Atkarībā no izmantotā diska nominālā biezuma to var uzskrūvēt ar vienu vai otru pusi (skat.: zīm. E lpp. 3)).

4. Nospiest vārpstas bloķēšanu (6) un ar dakšveida atslēgu (12) ar

nelielu spēku pieskrūvēt stiprināšanas uzgriezni, par cik darba procesā šis uzgrieznis patvaļīgi pieskrūvējas. Šāda darbība dod iespēju diska noņemšanas laikā nesabojāt reduktora korpusu.

UZMANĪBU: Vārpsta s bloķēšanu (6) nospiest tikai pie nekustīga s vārsptas! Nekad nelietot disku ar nepareizu maksimālo griešanās ātrumu!

n Izmēģinājuma palaišana

Pēc slīpēšanas instrumenta uzstādīšanas un pirms ierīces ieslēgšanas pārbaudīt vai instruments ir pareizi uzstādīts un vai brīvi griežas. Slīpmašīnas izmēģinājuma palaišanu nepieciešams veikt tālu no cilvēkiem.

Izmēģinājuma

palaišanas laiks

Pie pirmās palaišanas

Pēc diska maiņas

1 minūte vai ilgāk

3 minūtes vai ilgāk

DARBS:

n Ieslēgšana/izslēgšana

Slīpmašīnu iedarbina ar slēdzi (7) pārbīdot to uz priekšu līdz bloķēšanas stāvoklim.

Slīpmašīna izslēgsies nospiežot slēdža aizmugures daļu (slēdža atspere automātiski pārbīdīs slēdzi izslēgšanas stāvoklī).

UZMANĪBU: Slīpmašīnu nekad nenolikt ar bloķētu slēdzi. Kad ierīce netiek lieto ta, ne piecie šams i zvilkt baroš anas vada kont aktdakš iņu no kontaktligzdas.

n Darba norādījumi ź Apstrādājamo priekšmetu nepieciešams nostiprināt, ja tas pašsvara

iedarbībā droši un stabili neatbalstās.

ź Nepieciešams izvairīties no pārmērīga spiediena uz disku. Slīpēšanu

veic izmantojot slīpmašīnas masu. Griešanas laikā izmantot tikai vieglu spiedienu. Pārāk liels spiediens uz disku samazina griešanās ātrumu, tāpēc slīpēšanas laikā var veidoties raupjas virsmas. Papildus dzinējs pārkarst un sabojājas.

n Slīpēšanas virziens

Lietojot jaunu slīpēšanas disku vispirms nepieciešams slīpmašīnu virzīt uz aizmuguri (virziens B) (skat.: zīm.G, lpp. 3), tad jaunā diska šķautne noapaļosies, tas dos iespēju viegli pār vietot slīpmašīnu jebkurā virzienā.

n Slīpēšanas leņķis

Slīpēšanai nelietot visu slīpripas virsmu, bet tikai tās šķautni. Efektīvu slīpēšan u panāk, ja starp apst rādājamo materiālu un slīpmašīnu saglabā leņķi no 15 līdz 30 (skat.: zīm. , lpp. ).

n Rupjā slīpēšana

º º

Vislabāko darba efektu pie rupjās slīpēšanas iegūstam vadot slīpēšanas disku attiecībā pret apstrādājamo virsmu leņķī no 30 līdz 40 (skat.:

G 3

zīm.H, lpp. 3). Ierīci ar mērenu spēku piespiest pie slīpējamā elementa un brīvi pāvietot

pa a pstrādājam o materi ālu. Pateic oties at tiecīgam spied ienam apstrādājamais elements pārlieku nesakarst, nemainās tā krāsa kā arī uz tā virsmas slīpēšanas laikā neradīsies rievas vai citi nelīdzenumi.

UZMANĪBU: Nekādā gadījumā nelietot griezēj diskus virsmu tīrīšanai / slīpēšanai.

n Griešana

Griešanas laikā ierīci pārmērīgi stipri nepiespiest, nesagriezt, neoscilēt. Nepieciešams strādāt ar vienmērīgu, dotajam materiāla tipam optimāli piemērotu padevi. Nebremzēt rotējošu instrumentu piespiežot ierīci ar sāniem pie citiem priekšmetiem.

UZMANĪBU: Svarīgs ir griešanas virziens. Griešanu jāveic saskaņā ar slīpripas griešanās virzienu (skat.: zīm.I, lpp. 3). Nestrādāt ar ierīci citā virzienā! Pretējā gadījumā var notikt ierīces nekontrolēta izraušana no griešanas līnijas.

GLABĀŠANA UN KONSERVĀCIJA:

Mašīnai principā nav nepieciešama speciāla konservācija. Mašīnu nepieciešams glabāt bērniem nepieejamās vietās, uzturēt tīrā stāvoklī, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehānisko bojājumu iespēju kā arī kaitīgo atmosfēras apstākļu iedarbību. Šī ierīce ir saskaņā ar valsts un Eiropas normām, kā arī ar drošības pras ībām. Visā da vei da la bošana s da rbus jāve ic kva lific ētam personālam, lietojot oriģinālas rezerves daļas.

n Tīrīšana

Lai nodrošinātu drošu un ražīgu darbu, slīpmašīnas korpusam un ventilācijas atverēm jābūt brīvām no putekļiem un netīrumiem. Uzreiz pēc katras lietošanas ierīci ieteicams tīrīt. Slīpmašīnu slaucīt ar tīru mitru drānu, lietojot nedaudz ziepes. Nelietot nekādus tīrīšanas līdzekļus vai šķīdinātājus, tie var sabojāt no plastmasas izgatavotas ierīces daļas. Nepieciešams uzmanīties, lai ierīces iekšpusē neiekļūtu ūdens. Pēc darba stipri putekļainā vidē ar saspiesto gaisu ieteicams izpūst ventilācijas atveres, tas novērsīs gultņu bojājumu un likvidēs putekļus, kuri bloķē gaisa piegādi dzinēja dzesēšanai.

TIPVEIDA DEFEKTI UN TO NOVĒRŠANA:

Elektroinstruments neizslēdzas vai pārtrauc darbu:

- pārbaudīt vai barošanas vads (8) ir pareizi pievienots kā arī vai

barošanas ligzdā ir strāvas plūsma;

- p ārbaidīt oglīš u suku stāvo kli un nepie ciešamības gadījum ā nomainīt.

UZMANĪBU! Oglīšu sukas var mainīt tikai pilnvarots elektriķis.

- ja elektroinstruments joprojām nedarbojas, neskatoties uz to , ka ir spriegums un labas oglīšu sukas, nepieciešams to nosūtīt uz norādīto servisa adresi. Adreses uzrādītas garantijas kar tē.

TRANSPORTS:

Slīpmašīnu transportēt un glabāt transpor tēšanas koferī, sargājot no mitruma, putekļiem un smalkiem elementiem, īpaši nepieciešams aizsargāt ventilācijas atveres. Smalkie elementi, iekļūstot korpusa iekšienē var sabojāt dzinēju.

RAŽOTĀJS:

PROFIX SIA, Marywilska iela 34 , 03-228 Varšava, Polija

Page 38

VIDES AIZSARDZĪBA:

UZMANĪBU: Tajā veidā apzīmētus izstrādājumus, neizpildes gadījumā paredzot naudas sodu, nedrīkst izmest kopā ar parastiem atkritumiem.

Elektriskajā un elektroniskajā iekārtā esošas briesmīgas vielas var kaitēt apkārtējai videi un cilvēku veselībai.

Nepieciešams veicināt iekār tu atkritumu pārstrādāšanai un atkārtotai izmantošanai (reciklēšanai). Polijā un Eiropā tiek veidots, vai jau eksistē, iekārtu atkritumu vākšanas sistēma, saskaņā ar ko visiem iepriekšminētas iekār tas pārdošanas punktiem ir pienākums pieņemt nolietotu iekārtu. Turklāt, ir pieejamas iepriekšminētas iekār tas vākšanas punkti.

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm:

« »BRĪDINĀJUMS! Pirms ieslēgšanas un darba sākuma nepieciešams iepazīties ar šo instrukciju

«Vienmēr lietot aizsargbrilles»

«Lietot dzirdes aizsardzības līdzekļus»

«Lietot putekļu maskas»

«Lietot aizsargcimdus»

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autor tiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

Page 39

NÁVOD NA OBSLUHU

ÚHLOVÁ BRUSKA VZS125F

Překlad původního návodu

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny v ýstrahy týk ající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních v ýstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ ST RA HA! Vš eo be cn é v ýs tr ahy t ýk aj ící s e bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení.

Nepořádek a špatné osvětlení ča sto zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří

jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá

elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad

elektronářadím.

VÝ ST RA HA ! V šeo be cn é v ýs tr ah y t ýk aj íc í s e bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují riziko

zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které

jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a

předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kab ely se nes mí žád ným způ sob em n amáh at. Ni kdy

nepoužívejte k abel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostr ých hran nebo pohyblivých části. Poškozené nebo propletené kabely zv yšují riziko zásahu elektrickým

proudem.

e) V případ ě, že se elektronář adí používá venků, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje

riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti v ybavené

proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je

třeba použit jako ochranu proudový chránič (RCD). Použití RCD

snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý, pozorovat,

co se dě je, a po uží vat zd rav ý ro zum . Ne pou žíve jte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se vyhnout neplánovaného spuštění. Před připojením

k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem

na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny klíče.

Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně

a ud ržovat r ovnová hu. Um ožní Vá m to d obře kon trolova t

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení

ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí.

Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete

omezit nebezpečí závislé na prašnosti.

i) Nedovolte, aby vaše znalosti získané častým používáním

elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může

způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné v ýstrahy týk ající se bezpečného

používání nářadí.

Používání elektronářadí a péče o ně:

a) Elekt ronářa dí se nesm í pře těžovat. Je t řeba pou žívat

elektronářadí s výkonem vhodným pro provádění určité práce.

Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

Page 40

b) Elekt ronářadí, u kt erého nefu nguje spí nač, se nesmí

používat. Každé elektronářadí, které nelze zapínat nebo vypínat

spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje ele ktric kého pr oudu a/ nebo od pojte bate rií. Takov ý

be zpe čno stn í po stu p o mez uje ri ziko ná hod néh o sp ušt ění elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovolte přístup osobám, které nejsou obeznámené s elektro nářadím nebo s tímto návodem na p oužívání elektronářadí. Elekt ronářadí může být nebezpečné v rukách

nevyškolených uživatelů.

e) Elek tronářadí je třeba udržovat. Je t řeba kontrolovat

souoso st nebo zase knutí po hyblivých část í, prask liny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod

je neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte

v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem,

pro který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co

se ujis títe, že jsou veške ré jeh o poh yblivé sou části zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu

tak, aby bylo chráněné proti mechanickému použití.

m) Držáky a plochy uchopení udržujte čisté, nezamaštěné

olejem a mazivem. Kluzké držáky a plochy uchopení neumožňují

bezpečné držení nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝ STRA HA! Vše obe cné vý str ahy tý kaj ící se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí

Serv is PROF IX, což zaruču je nejv yšší k valitu o prav a používání původní náhradních dílů.

b) Pokud by byl pevný přívodní kabel zařízení poškozený, je

třeba jej nechat vyměnit u výrobce nebo v odborné opravně, nebo kvalifikovanou osobou, abyste tak zamezili ohrožení.

VÝSTRAHA!

Při práci s elektronářadím vždy dodržujte základní pravidla bezpečnosti práce, abyste zamezili výbuchu požáru, zásahu elektrickým proudem nebo mechanickému úrazu.

ÚHLOVÁ BRUSKA

Bezpečnostní pokyny týkající se broušení, broušení

brusným papírem, práce s použitím drátěných kartáčů a řezání rozbrušovacím kotoučem:

a) Toto elektronářadí lze používat jako obyčejnou brusku,

brus ku n a bro ušení br usným pap írem, na brou šení drátěnými kartáči a jako zařízení na řezání rozbrušovacím kotoučem. Dodržujte veškeré bezpečnostní pokyny, návody, pop isy a úd aje do dáva né s polu s el ektr onář adím .

Nedodržování pokynů a návodů může způsobit nebezpečí úrazu elektrickým proudem, požáru a/nebo závažných úrazů.

b) Nep oužívejt e přís lušenstv í, kte ré nen í proj ektované,

předpokládané a doporučované výrobcem speciálně pro toto elektronářadí. Skutečnost, že se příslušenství dá namontovat

do elektronářadí, nezaručuje bezpečnost při používání a obsluze.

c) Jmenovitá rychlost otáček používaného pracovního nástroje

by měla být přinejmenším stejná, jako maximální rychlost ot áč ek e lek tr oná řa dí. P říp us tná r ych lo st o táč ek používaného pracovního nástroje nemůže být menší, než uváděna na ele ktronářadí maxim ální rychlost otáček.

Pracovní nástroj, který se otáčí rychlostí větší než přípustná, se může zlomit a jeho části mohou odprsknout.

d) Vnější průměr a tloušťka pracovního nástroje se musí vejít do

rozsahu přípustného pro toto elektronářadí. Pracovní nástroj s

nesprávnými rozměry nemůže být dostatečně chráněný krytem nebo kontrolovaný.

e) Průměr y otvoru brusných kotoučů, manžet, upevňujících

kotoučů a jiného přísluš enství m usí přesn ě lícovat s vřetenem elektronářadí. Pracovní nástroje s otvory, které nejsou

př esn ě u způ sob ené na vř ete no el ekt ron ářa dí, se ot áče jí nerovnoměrně, silně vibrují a mohou způsobit ztrátu kontroly nad elektronářadím.

f) V žádném případě se nesmí používat poškozené pracovní

nástroje. Před každým použitím zkontrolujte příslušenství, např. brusné kotouče, jestli na nich nejsou prasklinky nebo odštěpky, brusné talíře, zda nejsou prasklé, zedřené nebo silně opotřebované, drátěné kartáče jestli v nich nejsou uvolněné nebo zlomené dráty. Pokud elektronářadí nebo pracovní nástroj upadne, je třeba zkontrolovat, zda není poškozené, nebo použit jiný, nepoškozený nástroj. Po prověření a namontování pracovního nástroje, se postavte v jiné rovině, než je rovina otáček nástroje, ujistěte se, že v rovině otáček nástroje nejsou postranní osoby. Zapněte elektronářadí na minutu na nejvyšší otáčky, věnujte při tom pozornost tomu, aby obsluha stroje a jiné osoby nacházející se poblíž byly mimo oblast otáčejícího se nástroje. Poškozené

nástroje se lámou nejčastěji při takovém zkušebním zapojení.

g) Používejte osobní ochranné prostředky. V závislosti na druhu

práce, noste ochrannou masku na celý obličej, ochranu očí nebo ochr anné brý le. V pří padě potř eby p oužívej te respirační masku proti prachu, ochranu sluchu, ochranné

Page 41

rukav ice, zás těru na ochr anu prot i ma lým č ástic ím

broušeného nebo zpracovávaného materiálu. Prostředky na

ochranu očí musí být schopné zastavit letící úlomek vzniklý při provádění různých úkonů. Respirační masky a prostředky na ochranu dýchacích cest by měly filtrovat čá stice prachu vznikající při práci. Dlouhodobé vystavení hluku s v ysokou intenzitou může způsobit ztrátu sluchu.

h) Je třeba dávat pozor, aby přítomné postranní osoby byly v

bezp ečné vz dálen osti od mí sta pou žívání a obl asti za sa ho ván í e lek tr on ář ad í. K až dý, kd o j e p ob lí ž elekt ronářad í běhe m provoz u, mus í použ ívat os obní ochran né prost ředky. Úlom ky obrábě né věci nebo kousky

prasknutého pracovního nástroje mohou odletět a způsobit úraz také mimo bezprostřední oblast zásahu.

i) Při práci, při níž by mohlo nářadí natrefit na skryté elektrické

vedení nebo na vlastní vodič, držte stroj za izolované plochy.

Vlivem kontaktu s vodiči pod napětím budou všechny kovové součástky stroje také pod napětím a mohou způsobit obsluze úraz elektrickým proudem.

j) Kabel napájení musí být co nejdál od rotujících pracovních

nástrojů. V případě ztráty kontroly nad strojem by mohl být kabel

napájení přerušený nebo vtažený ná strojem a mohlo by dojít i k vtažení dlaně nebo celé ruky do rotujícího pracovního nástroje.

k) N ikdy ne odkládej te elek tronářadí dříve, než dojte k

úplnému zastavení pracovního nástroje. Rotující nástroj by

mohl přijít do styku s plochou, na kterou bylo nářadí odloženo, což by mohlo způsobit ztrátu kontroly nad elektronářadím.

l) Je zakázáno spouštět elektronářadí otočené kotoučem

směrem k obsluhující osobě.

m) Je zak ázáno přenášet elektronářadí, které je v provozu.

Náhodný kontakt oblečení s otáčejícím se pracovním nástrojem může způsobit zachycení látky a přitažení pracovního nástroje k tělu obsluhy.

n) Pr avideln ě čis těte v entila ční š těrbiny elek tronář adí.

Vent iláto r mot oru m ůže v táhn out p rach d o kr ytu, pří lišn é nahromadění kovového prachu může způsobit elektrické ohrožení.

o) Nepoužívejte elektronářadí poblíž hořlavých materiálů.

Jiskry by mohly způsobit jejich vznícení.

p) N epoužívejte nás troje, kt eré vyž adují te kuté chl adící

prostředky. Použití vody nebo jiných tekutých chladicích prostředků

může způsobit úraz elektrickým proudem.

BEZPEČNOSTNÍ NÁVOD PRO VŠECHNY ÚKONY

Zpětný ráz a výstrahy, které se k němu vztahují:

Zpětný ráz je prudká reakce elektronářadí na zablokování nebo zaseknutí rotujícího nástroje (brusný kotouč, brusný talíř, drátěný kartáč). Zaseknutí nebo zablokování způsobí náhle zastavení rotujícího nástroje, což vede ke ztrátě kontroly nad elektronářadím. Nekontrolované elektronářadí v takové situaci provede prudké trhnutí opačným směrem, než je směr otáček pracovního nástroje. Například, pokud se brusný kotouč vzpříčí nebo zasekne v obráběné věci, může se ponořený do materiálu okraj kotouče zablokovat tak, že způsobí jeho vypadnutí nebo odhození. Kotouč může odletět směrem k obsluze v závislosti na směru otáček kotouče v místě zablokování. Kromě toho může dojít i ke zlomení kotouče. Zpětný ráz to je výsledek nesprávn ého nebo c hybného použití

el ekt ron ář adí . L ze m u p řed ch áze t p ouž it ím ná sle du jíc íc h bezpečnostních postupů.

a) Držte elektronářadí pevně a udržujte tělo a ruce v poloze

umožň ující osl abení zpět ného rázu . Vždy pou žívejte

pomocný držák, pokud je součásti standardního vybavení,

abyste tak získali co největší kontrolu nad silou zpětného

rázu nebo nad krouticím momentem při spouštění. Obsluha

může z vládnout t rhání a zpětný ráz, po kud dodrž í příslušn é

bezpečnostní postupy.

b) Nikdy nepřibližujte ruce k rotujícímu pracovnímu nástroji.

Pracovní nástroj může zpětným rázem poranit ruku.

c) Nestavějte se do oblasti, směrem do níž může elektronářadí

odskočit v případě zpětného rázu. V důsledku zpětného rázu se

elektronářadí pohybuje směrem opačným směru pohybu brusného

kotouče v místě jeho zablokování.

d) Obzvlášť opatrně postupujte při práci na rozích, ostrých

hranách atd. Je třeba zabránit tomu, aby pracovní nástroje běh em p ráce pos kakov aly, od rážel y se ane bo b yly blokovány. Rotující pracovní nástroj se spíše vzpříčí při obrábění rohů,

ostrých hran, nebo když se odrazí. Toto může způsobit ztrátu kontroly nebo odraz.

e) Je zakázáno montovat na stroj kotouče na dřevo nebo

ozubené kotouče. Pracovní nástroje tohoto druhu často způsobují

zpětný ráz nebo ztrátu kontroly nad elektronářadím.

DALŠÍ BEZPEČNOSTNÍ POKYNY BĚHEM ÚKONŮ BROUŠENÍ A

ROZBRUŠOVÁNÍ

Be zp eč no st ní p rav id la b ěh em b ro uše ní a

rozbrušování brusným kotoučem:

a) Používejte výhradně kotouče, které jsou doporučené pro

elektronářadí, a zvláštní kryty určené pro konkrétní kotouč.

Kotouče, pro jejichž použití není stroj projektovaný, nelze dostatečně zakrýt a jsou nebezpečné.

b) Kryt musí být dobře upevněný na elektronářadí a jeho

nastavení musí zaručit co největší úroveň bezpečnosti tak, aby směrem k obsluze byl kotouč maximálně zakrytý. Kryt má

chránit obsluhu proti úlomkům a náhodnému kontaktu s brusným kotoučem.

c) Kotouče je možné používat výhradně v souladu s jejich

určením. Nelze např. brousit boční plochou brusného kotouče

určeného k rozbrušování. Rozbrušovací brusné kotouče jsou určené k odstraňování materiálu hranou kotouče. Boční síly působící na tyto kotouče mohou způsobit vibrace a mohou je zlomit.

d) Vždy používejte nepoškozené upevňující manžety správné

velikosti a tvaru pro zvolený kotouč. Manžety drží kotouč, a tím

snižují možnost jeho poškození. Manžety k rozbrušovacím kotoučům se mohou lišit od manžet k brusným kotoučům.

e) Nepoužívejte opotřebované kotouče z větších strojů. Brusné

kotouče určené do větších strojů nejsou vhodné pro vyšší rychlosti, které jsou typické pro menší elektronářadí, a proto by se mohly zlomit.

Další bezpečnostní pokyny pro řezání: a) Netlačte na rozbrušovací kotouč ani nepo-

užívejte příliš velkou sílu. Neprovádějte příliš

hluboký řez. Přetížení rozbrušovacího kotouče z vyšuje jeho zátěž a

náchylnost ke zkroucení nebo prohnutí při rozbrušování a tím z vyšuje

Page 42

nebezpečí zpětného rázu nebo zničení, zlomení kotouče. b) Nikdy se nestavějte v jedné linii s otáčejícím se kotoučem.

Oddalování robrušujícího kotouče směrem od sebe může způsobit, že případný zpětný ráz může postrčit kotouč a elektronářadí směrem k obsluze.

c) V případě, že se rozbrušující kotouč zasekne, nebo pokud

dělá te pra covní pře stávku, vyp něte elek tronář adí a vyčkejte, až se kotouč zcela zastaví. Nikdy nezkoušejte vytáhnout kotouč, kter ý se pohybuje z místa rozbrušování, protože by to mohlo způsobit zpětný ráz. Je třeba zjistit a

odstranit příčinu zaseknutí kotouče.

d) Nesp ouštějte elekt ronářadí, pokud je j eště nás troj v

materiálu. Před pokračováním v řezání by měl kotouč dosáhnout plných obrátek. V opačném případě se brusný kotouč

může zachytit, vyskočit z obráběné věci nebo způsobit zpětný ráz.

e) De sky nebo velké pře dměty je třeba před zahájením

zpracování řádně podepřít, za účelem minimalizace rizika vzpříčení kotouče a zpětného rázu. Velké předmět y se mohou

prohnout vlastní váhou. Podpěry musíte umístit na obou stranách – jak poblíž linie řezu, tak u hrany.

f) Dodržujte zvláštní opatrnost při provádění zapichovacích

řezů v zdech nebo při práci v málo viditelných místech. Kotouč

zahlubující se do materiálu se může setkat s vodovodními nebo plynovými trubkami, elektrickým vedením nebo jinými předměty, které mohou způsobit zpětný ráz.

Další bezpečnostní pokyny pro broušení:

a) Nep oužívej te př íliš v elké a rchy b rusnéh o

papíru. Při volbě velikosti brusného papíru

postupujte podle pokynů výrobce. Velký brusný papír, který trčí mimo

brusnou desku, může způsobit úrazy, a také vést k zablokování nebo roztržení papíru, nebo k zpětnému rázu.

DALŠÍ BEZPEČNOSTNÍ POKYNY PRO PRÁCI S POUŽITÍM

DRÁTĚNÝCH KARTÁČŮ

Bezpečnostní pravidla pro čištění povrchu drátěným

kartáčem:

a) Pamatujte, že i při normálním používání dochází ke ztrátě

kousků drátu z kartáče. Nepřetěžujte dráty příliš silným tlakem na

kartáč. Létající vzduchem kousky drátů mnohou snadno prorazit tenké oblečení a/nebo kůži.

b) Pokud je doporučeno použití kr ytu, je třeba zabránit

kontaktu kartáče s krytem. Průměr kartáčů se může zvětšit z

důvodu zátěže a odstředivé síly.

BRUSKA, VÝSTRAHY TÝKAJÍCÍ SE BEZPEČNOSTI

Osobní bezpečnost:

a) V případě přerušení dodávky proudu, např. po havárii nebo

po vytažení zástrčky ze zásuvky, je třeba odblokovat vypínač a přepnout jej do polohy v ypnuto. Tímto způsobem můžete

zabránit neplánovanému spuštění stroje.

b) Při obrábění kamene používejte odsávání prachu. Odsávač

musí být přiz působený odsává ní kam enného prachu .

Použitím těchto zařízení snížíte ohrožení prachem.

c) K rozbrušování (řezání) kamene použijte vodící sáně. Bez

bočního vedení se může brusný kotouč vzpříčit a způsobit zpětný ráz.

d) Elektronářadí při práci držte silně v obou rukách a zajistěte si

bezpečnou pracovní polohu. Elektronářadí lze oběma rukama vést

bezpečněji.

e) Zajistěte obráběnou věc. Upevnění obráběné věci v upevňujícím

zařízeni nebo v svěráku je bezpečnější než jeho držení v ruce.

f) Je zak ázá no p ouží vat el ektr onář adí s p oško zený m

elektrickým kabelem. Nedotýkejte se poškozených kabelů; v

případě, že se kabel poškodí během práce, v ytáhněte

zástrčku ze zásuvky. Poškozené kabely zvyšují riziko zásahu

elektrickým proudem.

KONSTRUKCE A URČENÍ BRUSKY:

Úhlová brus ka je ruční elektro nářadí p oháněné jedno fázovým, komutátorovýn motorem. Je vybavena pomocným držákem s možnosti výběru jednoho ze dvou míst upevnění. Zařízení je ve druhé třídě spotřebičů (dvojí izolace). Bruska je určená k broušení a rozbrušování kovů, obrábění svarů a, s použitím vhodných nástrojů (kotouče, kartáče atd.), k čištěné rzi a leštění kovových povrchů. Nářadí není určené na práci na sádrových nebo jiných silně prašných povrchác h. Drobný prach po v niknutí dovnitř stroje způso buje zablokování ventilačních prostorů, což vede k přehřátí motoru a zkratu. Toto elektronářadí je určené pro práce střední intenzity. Není určeno pro dlouhodobou práci v těžkých podmínkách. Není dovoleno používat

toto nářadí k práci, která v yžaduje použití profesionálního nářadí.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zak ázané, způsobuj e ztrátu zá ruky a osvob ozuje výrobce od odpovědnosti za takto způsobené škody. Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí. Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav. Elektron ářadí m ohou opravo vat pouze servi sní oprav ny určené výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny. I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

- Dotek pracovního nástroje během práce v nechráněné oblasti nářadí;

- Popálení při výměně pracovního nástroje. (Během práce dochází k silnému zahřátí pracovního nástroje, pro zamezení popálení při jeho výměně používejte ochranné rukavice);

- Prasknutí/zlomení pracovního nástroje;

- Poškození sluchu v případě nepoužívání nezbytné ochrany sluchu;

- Zdraví škodlivé emise prachu v případě provádění prací v uzavřených prostorách.

n Kompletace ź Bruska – 1 ks. ź Kr yt kotouče – 1 ks. ź Pomocný držák - 1 ks. ź Upevňující manžeta – 1 ks. ź Upínací matice – 1 ks. ź Vidlicový klíč – 1 ks. ź Záruční list - 1 ks.

ź – 1 ks.Návod na obsluhu

Page 43

POPIS OBRÁZKŮ A, B, C, D, E, F (strana 2-3):

1. Pomocný držák

2. Kryt kotouče

3. Upínací matice

4. Upevňující manžeta

5. Šípka ukazující směr otáček

6. Tlačítko pojistky vřetena

7. Vypínač

8. Kabel napájení

9. Upevňující šroub

10. Vřeteno

11. Kotouč

12. Vidlicový klíč

TECHNICKÉ ÚDAJE:

MODEL VZ 125 S F

Jmenovité napětí 220-230 V Jmenovitý kmitočet 50 Hz Odebíraný výkon 750 W Rychlost otáček 11800 /min Max. průměr kotouče/průměr otvoru 125 mm / 22 mm Závit vřetena M14 Třída zařízení

/II

Délka napájecího kabelu 2 m Hmotnost 2,0 кg Hladina akustického tlaku (LpA) 6,7 dB(A), ±3dB(A) 8 Hladina akustického výkonu (LwA) 7 7 dB(A), ±3dB(A) 9 , Úroveň vibrací podle normy: EN 60745-2-3

(tolerance měření K=1,5 m/s

7,530 m/s

)

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce.

Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obs luhy pro ti d ůsle dkům v ystav ení vi brací m, nap ř.: úd ržbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů.

Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu. Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního cyklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

1. Ujistěte se, že zdroj napájení má parametry, které odpovídají

parametrům zařízení, uvedeným na firemním štítku.

2. Ujistěte se, že vypínač zařízení (7) je v poloze vypnuto.

3. V případě práce s prodlužovačkou se ujistěte, že parametry

prodlužovačky, průměry kabelů, odpovídají parametrům nářadí. Doporučujeme použití co nejkratší prodlužovačky. Prodlužovačka by měla být zcela rozvinutá.

n Montáž pomocného držáku

POZOR: Z bezpečnostních důvodů používejte při všech pracích se zařízením vždy pomocný držák (1).

V závislosti na pracovních požadavcích je třeba našroubovat pomocný držák až nadoraz do jednoho ze dvou závitů v hlavě brusky určených k tomuto účelu (viz: obr. B, str. 2).

n Montáž krytu kotouče

POZOR: Před sundáváním a montováním krytu kotouče se ujistěte, že je zařízení vypnuté a odpojené od přívodu elektrického proudu.

Při práci s použitím brusných kotoučů nebo rozbrušovacích kotoučů musíte mít namontovaný kryt kotouče (2). Polohu krytu kotouče je třeba přizpůsobit druhu práce. Uzavřená strana krytu musí být vždy směrem k obsluze. Pro namontování krytu kotouče:

ź Umístěte brusku tak, aby bylo vřeteno (10) otočené směrem nahoru. ź Nasaďte kryt kotouče (2) podle obrázku C na str. 2 a zajistit upevňující

šroub (9) dotažením šroubovákem Ph 2.

n Montáž brusných nástrojů (viz: obr. D, E, F str. 3)

POZOR: Před sundáváním a montováním brusných nástrojů se ujistěte, že je stroj vypnut ý a odpojený od přívodu elektrického proudu.

Před prováděním montáže očistěte vřeteno brusky a všechny upevňující součástky. Ověřte si přípustnou velikost a rychlost otáček/obvodovou rychlost brusných nástrojů podle kontrolních etiket (firemních štítků) brusného nástroje a brusky. Brusný kotouč by měl být usazený bez vůle na upínací manžetě. Nepoužívejte redukční podložky ani adaptéry. Kotouč namontujte následovně:

1. Položte brusku vřetenem (10) otočeným směrem nahoru. Nasaďte upevňující manžetu (4) dolní vyčnívající části s drážkou na čep vřetena tak, aby se manžeta zachytila ve vřetenu.

2. Nasaďte kotouč (11) vypouklou části směrem dolu na horní vyčnívající část upevňující manžety.

3. Našroubujte upínací matici (3) na vřeteno tak, aby byl kotouč řádně upevněn. (Upínací matice má jednu stranu v ypouklou a druhou zahloubenou. V závislosti na jmenovité tloušťce používaného kotouče se může zašroubovat na jednu nebo na druhou stranu (viz: obr. E str. 3)).

4. Zmáčkněte tlačítko zablokování vřetena (6) a dotáhněte vidlicovým klíčem (12) upínací matici jen s malou silou, jelikož se tato matice během práce samočinně dotahuje. Tento postup vám umožní zabránit poškození krytu reduktoru při sundávání matice.

POZOR! Nespínejte tlačítko blokování vřetena (6), za provozu stroje. Mohli byste tím elektronářadí poškodit. Nikdy nepoužívejte kotouč s nevhodnou maximální rychlosti otáček!

n Zkušební spuštění

Po namontování brusného nástroje a před zapnutím stroje zkontrolujte,

Page 44

zda byl nástroj namontovaný správně a jestli se může voně otáčet. Zkušební spuštění brusky proveďte v bezpečné vzdálenosti od jiných osob.

Doba zkušebního

spuštění

Při prvním

spuštění

Po výměně

kotouče

1 minuta nebo více

3 minuty nebo více

PRÁCE:

n Zapínání/Vypínání

Bruska se spouští vypínačem (7), který je třeba posunout dopředu do zablokované polohy. Bruska se vypíná stlačením zadní části vypínače (péro vypínače automaticky posune vypínač do vypnuté polohy).

POZOR: Nikdy neodkládejte brusku se zablokovaným vypínačem. Pokud se nářadí nepoužívá, je třeba nejdříve vytáhnout zástrčku napájecího kabelu zásuvky.

n Pokyny týkající se práce ź Pokud není zcela jisté, obráběný předmět bude ležet nehybně a

stabilně díky vlastní váze, musíte jej upevnit.

ź Vy varujte se nadměrného tlaku na kotouč. Broušení se provádí s

využitím hmotnosti brusky. Při rozbrušování používejte pouze jemný tlak. Příliš velký způsobí snížení rychlosti otáček, což způsobí vznik drsných ploch při broušení. Navíc je tlak příčinou přehřívání a poškození motoru.

n Směr broušení

Při použití nového brusného kotouče musíte nejdříve vést brusku směrem dozadu (směr B), (viz: obr. G, str. 3), to zajistí zaoblení hrany nového kotouče, a tak umožní snadné přemísťování brusky libovolným směrem.

n Úhel broušení

Při broušení nepoužívejte celou plochu kotouče, ale výhradně jeho hranu.

Účinného broušení lze dosáhnout, pokud udržíte mezi bruskou a obráběným materiálem úhel od cca 15° do 30° (viz: obr. G, str. 3).

n Hrubé broušení

Nejlepší výsledky při hrubém broušení dosáhnete, když povedete brusný kotouč pod úhlem od 30° do 40° k obráběnému povrchu (viz: obr. H, str. 3). Přitlačujte zařízení k broušené části pouze jemnou silou a plynule je posunujte po materiálu. Použitím vhodné sily dosáhnete toho, že se obráběný materiál nebude příliš zahřívat, nezmění barvu a nevzniknou na něm při broušení drážky nebo jiné nerovnosti povrchu.

POZOR: V žádném případě nepoužívejte řezací (rozbrušovací) kotouče na zbrušování / leštění.

n Řezání

Během řezání netlačte příliš na zařízení, nekřivte je, nekmitejte s ním. Pracujte rovnoměrně, s rychlosti posunu přizpůsobenou obráběnému materiálu. Nebrzděte rotující nástroje přitlačením ze strany k jiným předmětům.

POZOR: Důležitý je směr řezu. Řez by měl probíhat ve směru otáček kotouče (viz: obr. I, str. 3). Nepracujte se zařízením v jiném směru! V opačném případě může dojít k nekontrolovanému vytržení zařízení z linie

řezu.

SKLADOVÁNÍ A ÚDRŽBA:

Stroj v podstatě nevyžaduje zvláštní údržbu. Nářadí skladujte na místě, které není přístupné dětem, udržujte jej čisté, chraňte před vlhkem a zapráš ením. Pod mínky sk ladování by m ěly vy lučovat m ožnost mechanického poškození nářadí a minimalizovat vliv škodliv ých povětrnostních podmínek.

n Čištění

POZOR! Před začátkem údržby se ujistěte, zda je zařízení odpojeno od napájení.

Pro zajištění bezpečné a efektivní práce je nutné, aby byl kryt brusky a ventilační štěrbiny zbaven prachu a znečištění. Doporučuje se očistit stroj bezprostředně po každém použití. Brusku utřete čistým vlhkým hadříkem s malým množstvím mýdla. Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit součásti zařízení z umělé hmoty. Dávejte pozor, aby se dovnitř zařízení nedostala voda. Po prá ci ve ve lmi prašn ém prostře dí se doporu čuje proči štění venti lační ch ot vorů p roudem stla čeného vzduc hu – brá ní to předčasnému opotřebování ložisek a odstraňuje prach blokující přístup vzduchu chladícího motor.

TYPICKÉ ZÁVADY A JEJICH ODSTRANĚNÍ:

Elektronářadí se nezapíná nebo pracuje přerušovaně:

- zjistěte, zda je elektrický kabel (8) správně zapojen a zda je v zásuvce

proud;

- zkontrolujte stav uhlíkových kartáčků a případně je vyměňte.

POZOR! Výměnu uhlíkových kartáčků může provádět pouze oprávněný elektrikář.

- pokud elektronářadí i nadále nefunguje, i když má správný přívod elektrické energie a neopotřebované uhlíkové kartáčky, třeba je odeslat do ser visní opravny na adresu uvedenou v záručním listu.

DOPRAVA:

Elektronářadí dopravujte a skladujte v transportním kufříku, který chrání před vlhkem, prachem a drobnými objekty, zvláště je třeba zabezpečit ventilační otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor.

VÝROBCE:

PROFIX s.r.o. ul. Marywilska 34, 03-228 Varšava, Polsko Toto z ařízen í vyh ovuje vni trostát ním i ev ropským norm ám a bezpečnostním požadavkům. Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím původních náhradních dílů.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém

a elektrotechnickém vybavení mají negativní vliv na životní

prostředí a lidské zdraví. Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už

Page 45

existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

«Výstraha! Před spuštěním zařízení si přečtěte návod na obsluhu!»

«Během broušení používejte ochranu očí»

«Během broušení používejte ochranu sluchu»

«Během broušení používejte ochranu horních dýchacích cest»

«Používejte ochranné rukavice»

Politika firmy PROFIX je politikou průběžného zdokonalování v ýrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

Page 46

HASZNÁLATI UTASÍTÁSOK

VZS125F SZÖGCSISZOLÓ

Az eredeti utasítások fordítása

H AS ZN Á LA T E LŐ TT O LV A SS A E L E ZE KE T A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából! FIGYELEM! Olvassa el a szimbólummal jelzett, a m u n k av é d e l e m me l k a p c so l a t o s ö s s z es fig yelm eztet ést és a b izton ságo s ha szná latr a vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIG YELE M! Ál talá nos mun kavéd elmi sza bályo k:

Munkahelyi biztonság:

a) T ar ts a t is ztá n a m unk at er ül eté t és ü gye lj en a jó

megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez

vezethet.

b) Ne dolgozzon elektromos szerszámmal robbanásv eszélyes

környezetben, gyulladásv eszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

elektro mos szersz ámot. A f igyelemeltere lés miat t elveszít heti

kontrollját az elektromos szerszám felett.

FIGYELEM ! A szer szám bizto nságos has ználatával kapcsolatos általános szabályok:

Elektromos biztonság:

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az

al jzat tal . T ilos a cs atl akoz ó d ugó mód osí tás a! Ti los hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok

módosítása növeli az áramütés kozkázatát!

b) Kerülj e a te sti é rintkezé st a föld elt fe lületek kel va gy

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

d) Ne erőltesse a csatlakozó kábel! Ne használja a hálózati kábelt a

szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A

sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!

e) Amennyiben az elektromos szerszámot a szabadban használja,

a csatlakozást a szabadban tör ténő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő

használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós

(RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.

g) Amennyiben az elektromos szerszámot nedves környezetben

használ ja, elker ülhetetlen egy feszül tségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD

használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával

kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) Ez a bere ndezés nem hasz nálható csö kkentett fizik ai,

szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen

mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábító szer, alkoho l vagy gyógysze r befolyá sa alatt áll!

Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) H or dj on vé dő ru há za to t! Mi nd en e se tb en vi se lj en

védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk,

csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!

d) Ker ülj e el , ho gy az ele ktr omos sz ersz ám vé letl enü l

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van!

Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el minden

szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott

szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé

váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tar tsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyiben a be rendezés alka lmas külső porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztat va és haszn álva. A porgy űjtő

használata csökkentheti a porral járó veszélyek kockázatát.

i) Ne engedje, hogy az elektromos szerszám gyakori használata

során szerzett jártasság hatására túlzott magabiztossá váljon és fi gyelmen kívül hagy ja a bi ztonsági szab ályokat. A

figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM ! A sze rszám bizto nságos has ználatára

vonatkozó általános figyelmeztetések:

Az elektromos szerszám használata és gondozása: a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

Page 47

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

cs atla kozó du gót az el ektr omo s s zers zám hál ózat i áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől

távol ke ll tárolni , és ne m szabad kölcsö n adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az

elektromo s szerszám veszélyes, ha tapa sztalat n élküli szemé ly használja!

e) Az elektromos szerszámot karban kell tartani! Ellenőrízni

kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódás t észlelünk , az ele ktromos szers zámot még használat előtt meg kell javítani! Számos baleset oka az

elektromos szerszám nem megfelelő karbantartása.

f) A vágó szerszám ok éles ek és tisz ták kel l legye nek! A

vágószerszámo k éles alka trészeinek karbant artása csö kkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e l ek t ro m o s s ze r s zá m ot , a b e re n de z é st , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell haszn álni, f igyelembe véve a m unka j ellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nélküli elindítá sa néhány percre a ken őanyag átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyot és szappa nt használ jon! Ne használj on ben zint , ol dósze rt vag y eg yéb any agok at, ame lyek károsíthatják a berendezést!

j) A z e le k t ro m os s z er s zá m ot c s a k a zu t án l e he t

tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tartani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

m) A ma rkolat ot é s a fog ófelü letek et t isztá n, o laj- és

kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.

FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:

Javítás:

a) Az elektromos szerszámok garanciális és garancia utáni

javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alk atrészek használatát.

b) Amennyiben a tápk ábel sérült, a gyártónál vagy egy speciális

javító műhelyben vagy egy szak ember á ltal új jal kel l kicserélni a balesetek elkerülése érdekében.

FIGYELEM!

Az elektromos szerszám használati ideje alatt ajánlott betartani a munkabiztonsági alapszabályokat a tűzesetek, áramütés vagy mechanikai sérülések elkerülése érdekében.

SAROKCSISZOLÓ:

Csiszolásra , csiszolópapí rral történő csiszolásra,

dró tkefé k has znál atásr a és abra zív vás gásr a vonatkozó biztonsági előírások:

a) Ez az elektromos szerszám normális, csiszolópapíros és

d ró t ke f és c s is z ol ó gé p ké n t, v a la m in t a b ra z ív vágóberendezésként használható. Minden, az elektromos szerszámmal nyújtott biztonság i előírást, útmutatá st, leírást és adatot be kell tartani! Az alábbi előírások és utasítások

be nem tartása áramütést, tűzveszélyt és/vagy súlyos testi sérüléseket okozhat.

b) Ne használjon olyan berendezést, amelyet a gyár tó nem

te rv eze tt , s zá nt va gy aj án lot t ez en el ek tro mo s szerszámhoz. Az a tény, hogy a berendezést elektromos szerszámhoz

lehet csatlakoztatni, nem biztosítja annak biztonságos használatát!

c) A használt szerszám névleges forgási sebessége legalább

egyenlő kell legyen az elektromos szerszám maximális forgá si se bességé vel! A szers zám e lfogado tt for gási sebessége nem lehet kisebb az elektromos szerszámon megjelölt maximáli s forgási s ebességnél! A z elfogadott

sebességnél gorsabban forgó szerszám tönkremehet.

d) A szerszám külső átmérője és vastagsága az erre az

elektromos szerszámra vonatkozóan elfogadott értékek között kell megfeleljen! A helytelen méretű szerszám nem fedhető

be vagy ellenőrízhető teljesen.

e) A csiszolópapír nyílásának, a csiszolókorong, a peremek, a

rög zítőpa jzsok és eg yéb b erend ezések átmé rőjén ek pontosan illeszkednie kell a csiszológép tengelyéhez! Azok a

nyílással ellátott szerszámok, melyen nem illeszkednek pontosan a csiszológép tengelyéhez, egyenetlenül forognak, erősen vibrálnak és az elektromos szerszám feletti ellenőrzés elvesztéséhez vezethetnek.

f) Tilos hibás munkaszerszámok használata! Ellenőrízze a

berendezést minden használat előtt, pl. hogy a csiszolópapír n in c se n - e m e gr e pe d ve v a gy t ö n kr e me n ve , a csiszolókorongok nincsenek-e megrepedve, vizsgálja meg a súrlódást és elhasználódást, hogy a drótkefék nem túl lazáke vagy a drót nincsen- e eltörve! Ha az elektromos szerszám vagy a munkaszerszám leesik a földre, ellenőrízze, hogy nem sérült-e meg, ha igen, használjon egy új szerszámot! A szerszám ellenőrzése és rögzítése után helyezkedjen a

Page 48

szerszám forgásfelületén kívüli más helyre, s bizonyosodjon

me g ar ró l, ho gy má s s zem él y s in cs a s zer sz ám forgásfelületében. Az elektromos szerszámot egy percre a maximális forgással kell működtetni, vigyázván arra, hogy a szerszámot használó személy és az annak környezetében lé v ő s z em él ye k n e l eg ye ne k a ko r on g fo r gá si hatósugarában! A hibás szerszámok gyakran megrepednek a

próbaidő alatt!

g) H aszn álj on eg yén i vé dőe szk özök et! A mu nka típ us

füg gyvé nyében has znál jon az eg ész arc ot e ltak aró védő maszko t, sz emvédőt és véd őszemü veget! Egye s esete kben ha sználjon porvé dő mas zkot, ha llásvédőt , védőkesztyűt, köpenyt, mely megvédi a korong vagy a megmunkált anyag vagy a csiszolókorong kis részeitől! A

szemvédő eszközök képesek kell legyenek megállítani a különböző műveletek során eldobott és keletkezett elemeket! A porvédő maszkok és a légúti szerveket védő eszközök meg kell szűrjék a munka során keletkezett port! A hosszantartó, nagyon erős zajnak való kitétel hallásvesztést okozhat!

h) Ügyelj en arra, hogy a környezetébe n lévő személyek

biztonságos távolságban legyenek a munkavégzés helyétől és az elektromos szerszám hatóterületétől! Bármely, az el ekt ro mos sz ers zá m k öze léb en l évő sz emé ly nek védőfelszerelést kell használnia! A megmunkált darab vagy a

megrepedt szerszám részei a hatóterületen kívül is sérülések et okozhatnak!

i) Mu nkavégzé s idej e alat t tar tsa tá vol az ele ktromos

szerszámot a s zigetelt felületek től, ha az elektro mos sze rsz ám rej tet t el ekt romo s k ábe leke t va gy sa ját tápkábelét érintheti! A feszültség alatt lévő kábelekkel történő

érintkezés során az elektromos szerszám összes fém része feszültség alá kerül és a kezelő áramütését okozhatják!

j) A tápkábelt távol kell tartani a forgó szerszámoktól! A

szerszám feletti ellenőrzés elvesztése esetén a tápkábel elvágódhat vagy feltekerődhet, a tenyér vagy akár az egész kéz a forgó szerszám hatóterületébe kerülhet.

k) Tilos az elektromos szerszám kézből történő elengedése,

amíg a szerszám forgása le nem áll! A mozgó szerszámok

érinthetik azt a felületet, amelyre le lettek helyezve, ami az elektromos szerszám feletti ellenőrzés elvesztéséhez vezethet.

l) Tilos az elektromos szerszám elindítása a kezelő felé

irányítot koronggal!

m) Tilos a mozgásban lévő elektromos szerszám szállítása! A

forgásban lévő szerszám ruházattal történő véletlen érintkezése a ruházat beakadásához és a kezelő a szerszám felé történő húzásához vezethet!

n) Rend szeres en ti sztíts a meg ez e lektro mos s zerszá m

szellőzőnyílásait! A motor ventilátorja a gépházba vonzhatja a port,

a fémpor nagy mennyiségű összegyűlése pedig áramütéshez vezethet.

o) Tilos gyúlékony anyagok közelében használni az elektromos

szerszámot! A szikrák meggyújthatják a szerszámot!

p.) Tilos az olyan szerszámok használata, melyek hűtést vagy

hűtőfolyadék használatát teszik szükségessé! Víz vagy egyéb

hűtőfolyadék használata növeli az áramütés kockázatát!

AZ ÖSSZES MŰVELETRE ÉRVÉNYES BIZTONSÁGI UTASÍTÁSOK

A visszaugrás és az erre vonatkozó figyelmeztetések:

A visszaugrás az elektromos szerszám azonalli reakcíója a forgásban lévő szerszám (csiszolópapír, csiszolókorong, drótkefe) blokkolásakor. A blokkolás a fo rgásban lévő szerszám leállásához vezet, ami a z elektromos szerszám feletti ellenőrzés elvesztését eredményezi. A nem ellenőrzött elektromos szerszám a szerszám forgásával ellentétes irányba fordul. Például amikor a korong a megmunkálandó elemben áll meg, az anyagba helyezett korong széle leállhat és esést vagy visszaugrást idézhet elő. A korong a kezelő felé vagy ellenkező irányba ugorhat, a korongnak a blokkolás helyén kifejtett forgási irányától függően. Ráadásul a korong meg is repedhet. A v issz augrá s az el ektro mos s zersz ám h elyte len vag y hib ás használatának eredménye. Az alábbi biztonsági előírások betartásával kerülhető el:

a) Tartsa erősen az elektromos szerszámot, a test és a kezek

pedig olyan pozícióban kell legyenek, amelyek mérséklik a visszaugrást! Annak érdekében, hogy a visszaugrás során nagyobb ellenőrzése legyen a visszaugró erő vagy forgási idő felett, használjon mindig pótfogantyút, ha ez része a sta ndard fel szerel és ké szlet nek! A keze lő a megf elelő

elővigyázatossági intézkedések megtételével ellenőrízheti a húzásokat és a tolási jelenségeket.

b) Tilos mozgó szerszámok közelében tartani a kezeket! A

visszaugrás következtében a szerszám megsér theti a kezet!

c) Ne tartózkodjon olyan helyen, ahol a visszaugrás során az

elektromos szerszám kiugorhat! A visszaugrás következtében az

elektromos szerszám az abraz ív korong mozgá sával ellentéte s irányába mozog a blokkolás helyén.

d) A sa rkok, éle s szé lek, st b. meg munká lását kü lönös

figyelemmel kell végezni! Kerülni kell azokat az alkalmakat, amikor munkavégzések során a szerszámok kiugorhatnak, meg ütőd hetne k va gy l eállh atna k! A mozg ásb an l évő

szerszámok hajlamosak leállni a sarkok, éles szélek megmunkálásakor vagy amikor ütés éri őket. Ezt az elektromos szerszám feletti ellenőrzés elvesztése vagy a visszaugrás okozhatja.

e) Tilos a fa megmunkálására alkalmas vagy fogas korongok

beszerelése! Ezen típusú korongok gyakran okoznak visszaugrást

vagy az elektromos szerszám feletti ellenőrzés elvesztését.

CSISZOLÁS ÉS VÁGÁS SORÁN BETARTANDÓ KIEGÉSZÍTŐ BIZTONSÁGI

FIGYELMEZTETÉSEK

A csiszolási és abrazív vágás során betartandó

biztonsági szabályok:

a) Csak olyan korongot használjon, amelyet az elektromos

szerszámhoz ajánlottak, valamint a koronghoz való speciális pajzsot! A nem az elektromos szerszámhoz tervezett korongok nem

fedhetők le és nagyon veszélyesek!

b) A pajzs jól kell rögzüljön az elektromos szerszámhoz, a

beállítás pedig a legnagyobb biztonságot kell nyújtson úgy, hogy a kezelő irányába a korong jól legyen lefedve! A pajzs

meg kell védje a szerszámot használó személyt a maradékoktól és a koronggal való véletlenszerű érintkezéstől.

Page 49

c) A korongokat csak rendeltetésüknek megfelelően lehet

használni! Például tilos a vágókorong oldalsó részével történő

csiszolás! Az abrazív vágókorongok rendeltetése az anyag eltávolítása a korong szélével. Az ezeknél a korongoknál fellépő oldalerők rezgéseket okoznak és eltörhetnek.

d) Használjon mindig az adott koronghoz választott megfelelő

méretű és formájú erősítőkarimát! A karima megtartja a

koro ngot, ugya nakk or cs ökken ti a koron g ron csol ódás ának lehetőségét. A vágókorong karimája különbözhet a csiszolókorong karimájától.

e) T ilo s a na gyo bb el ekt rom os s zers zá mok ha szn ált

korongjainak használata! A nagyobb elektromos szerszámok

korongjai nem alkalmasak a kisebb elektromos szerszámokra jellemző nagy sebességre, ezért ezek eltörhetnek.

A vágás során betartandó kiegészítő biztonsági

figyelmeztetések:

a) Ne tolja és ne nyomja nagyon erősen a korongot! Ne

vég ezzen túl zott mé ly vá gáso kat! A z a brazí v ko rong

túlterheltsége növeli a terhet és a vágás közbeni összecsavarodásra vagy hajlításra való hajlamosságot, ezáltal növelve a visszaugrás vagy összeroncsolódás lehetőségét, a korong eltörését.

b) Ne álljon egyvonalban a mozgásban lévő vágókoronggal! A

vágókorong a kezelővel ellentétes irányba történő tolása visszaugrás esetén az elektromos szerszám kezelő irányába történő tolását eredményezheti.

c) A vágókorong blokkolása kor vagy m unkaszünetkor az

elektromos szerszámot ki kell kapcsolni és meg kell várni, amíg a vágókorong teljesen megáll! Soha ne próbálja meg kivenni a mozgásban lévő korongot, mert ez visszaugrást idézhet elő! Meg kell keresni és el kell távolítani a korong

megakadásának okát!

d) Ne indítsa el az elektromos szerszámot, amíg az nincs az

anyagban! A vágás folytatása előtt a vágókorong el kell érje a maximális forgási sebességet! Ellenkező esetben a korong

beakadhat, kiugorhat a megmunkált anyagból vagy visszaugrást okozhat.

e) A nagy lemezeket vagy elemeket meg kell támasztani

megm unkálá s előt t, mi nimaliz álva e záltal a koro ng leállásának kockázatát és a visszaugrást! A nagy elemek

elhajolhatnak saját súlyuk alatt. Támasz mindkét oldalon kell legyen, úgy a vágóvonal közelében, mint a széleken.

f) Különösen figyeljen a létező falakban végzendő mély

vágások ejtése vagy a rálátás nélküli zónákon történő üzemeltetés során! A korong az anyagba történő süllyedése során

gáz- vagy vízvezetékeket, elektromos kábeleket vagy egyéb olyan elemeket érinthet, amelyek visszaugrást okozhatnak!

A csiszolás során betartandó kiegészítő biztonsági

figyelmeztetések:

a) N e ha sznáj on t úl n agy cs iszol ópapí r la pot! Amik or

kiválasztja a csiszolópapírt, kövesse a gyártó ajánlásait! A

csiszolókorongon kívül elhelyezkedő nagy csiszolópapír sérüléseket okozhat és ugyanakkor a csiszolópapír blokkolását vagy szakadását vagy visszaugrást idézhet elő.

A DRÓTKEFÉK HASZNÁLATA SORÁN BETARTANDÓ KIEGÉSZÍTŐ

BIZTONSÁGI FIGYELMEZTETÉSEK

A drótkefével történő felület tisztításakor

betartandó biztonsági szabályok:

a) Tartsa észben, hogy normális használat során is a drótkefék

egyes részei elhaszálódhatnak! Tilos a kefékre gyakorolt túlzott nyomás! A drót darabok könnyen a vékony öltözék és/vagy

bőr alá kerülhetnek.

b) Amennyiben ajánlott a pajzs használata, kerülje a kefe

pajzzsal történő érintkezését! A kefe átmérője nőhet a nyomás és

a centrifugális erő megjelenése pillanatában.

CSISZOLÓ, biz tonsági figyelmeztetések

Személyi biztonság:

a) Az áramellátás megszakítása esetén, pl. áramszünet után

vagy amikor a csatlakozó dugó ki van húzva az aljzatból, oldja fel a be/kikapcsolt kapcsolót és helyezze kikapcsolt pozícióba! Ezáltal megelőzhetjük az elektromos szerszám nem kívánt

bekapcsolását.

b) Kő feldolgozásakor használjon porszívót! A porszívó kőpor

felszívására kell alkalmas legyen! Eme berendezés használata

csökkenti a por kockázatát!

c) Kő vágásakor használjon vezetőszánt! Az oldalsó vezető nélkül a

vágókorong leállhat és visszaugrás léphet fel.

d) Az elektromos szerszámot mindkét kézzel erősen kell tartani

használat közben, ugyanakkor egyetlen munkapozíciót biztosítva. Az elektromos szerszámot mindkét kézzel lehet biztosan

vezetni.

e) Biztosítsa a megmunkált tárgyat! A megmunkált darab rögzítő

szerszámba vagy csavaros szorítóba történő rögzítése biztonságosabb, mint kézben tar tása.

f) Tilos az elektromos készülék sérült tápkábellel történő

használata! Tilos a sérült kábelt megérintése! Amennyiben a kábel a készülék használata közben sérül meg, húzza ki a csatlagozó dugót az aljzatból! A sérült kábelek növelik az

áramütés kockázatát!

A POLÍROZÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:

A szögpolírozógép egy olyan kézi készülék, melyet egy monofázisú motor működtet és kapcsolóval van ellátva. A szerszám egy oldalsó fogantyúval rendlkezik, melyet két meglévő helyen is fel lehet szerelni. A második érintésvédelmi osztályba tartozó (kettős szigetelés) gép. A polírozógép rendeltetése a fém elemek csiszolása és vágása, a hegesztés megmunkálása, és a megfelelő szerszámok (korongok, kefék, stb.) segítségével a rozsdától való megtisztítás és a fém felületek csiszolása. A polírozó nem használható gipsz vagy ahhoz hasonló, nagyon poros felületek megmunkálására. A belülre hatoló finom por a szellőzőnyílások eltömítését idézheti elő, ami túlmelegedéshez vagy a motor leégéséhez vezethet. Ez az elektromos szerszám közepes intenzitású munkák elvégzésére alkalmas. Nem használható hosszú vagy nehéz körülmények között végzett munkavégzésre! Ne használja a szerszámot olyan munkák

elvégzésé re, melyek profes szionális készülék használat át igénylik!

Page 50

Az elektromos szerszám minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért. A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért. Ugya nakko r az el ektro mos s zersz ám me gfele lő h aszná lata a karbantartásra, tárolásra, szállításra és javításra is vonatkozik. Az elektromos szerszám csak a gyártó által megjelölt javítóműhelykben javítható! A hálózatra kötött készülékeket csak engedélyezett személyek javíthatják! Egyes reziduális kockázati tényezők még abban az esetben sem küszö bölhető ek ki telj esen, ha a ké szüléket a re ndelteté snek megfelelően használták. A készülék felépítéséből és tervezéséből eredően a következő kockázatok jelenhetnek meg:

- Munkavégzés közben a munkaeszköz megérintése a készülék fedetlen területen való működése alatt;

- A munkaeszköz cseréje közbeni égések (Működésben közben a munkaeszköz nagyon felmelegszik. Az égések elkerülése érdekében a munkaeszköz cseréje közben csak védőkesztyűt használjon!);

- A megmunkált tárgy vagy annak egy részének visszaugrása;

- A munkaeszköz repedése/törése;

- Halláskárosodás a szükséges hallásvédő használatának hiányában;

- Egészségre káros por kibocsátások a munkálatok zárt helyen történő végzésekor.

ELEMEK:

ź Körcsiszoló – 1 db. ź Korong pajzs – 1 db. ź Pótfogantyú – 1 db. ź Felerősítőkarima – 1 db.

ź Rögzítő csavaranya – 1 db. ź Rögzítő csavaranya kulcs – 1 db. ź Garancia – 1 db. ź Használati utasítás – 1 db.

AZ A, B, C, D, E, F ÁBRÁK LEÍRÁSA (oldal 2-3):

1. Oldalsó fogantyú

2. Korong pajzs

3. Rögzítő csavaranya

4. Felerősítőkarima

5. Forgásirány jelző nyíl

6. Tengely blokkoló gomb

7. Kapcsoló

8. Tapkabel

9. Rögzítő csavar

10. Tengely

11. Korong

12. Rögzítő csavaranya kulcs

SPECIFIKÁCIÓK:

TÍPUS VZS125F

Névleges feszültség 220-230 V Névleges frekvencia 50 Hz Névleges teljesítmény 750 W Forgási sebesség perc 11800 / Korong max. átmérője/nyílás átmérője 125 mm / 22 mm Tengelymenet M14 Berendezés osztálya

/II Tápkábel hossza 2 m Súly 2,0 кg Hangnyomás szint (LpA) 86,7 dB(A), ±3dB(A) Hangerő szint (LwA) 97,7 dB(A), ±3dB(A) EN 60745-2-3 szabvány szerinti vibrációs szint (mérési tolerancia - 1,5m/s )

7,530 m/s

Az említett vibrációs szint reprezentatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent e mlített oko k a vib rációs expoz íció szint je növekedésé hez vezethetnek a működés teljes ideje alatt. Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatása itól való védelem, mint pl.: Elektrom os készülé k és m unkaeszközök kar bantartása , a keze k megfel elő hőm érsékletén ek bizto sítása, a m unkatevékeny ségek sorrendjének megállapítása. A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsg álati m ódszerrel tör tént és felhas ználhatók a sz erszámok összehasonlítására. A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

HASZNÁLATRA TÖRTÉNŐ FELKÉSZÜLÉS:

1. Bizonyosodjon meg arról, hogy az áramforrás a polírozó nominális tábláján feltüntetett paramétereknek megfelelő paraméterekkel rendelkezik!

2. Bizonyosodjon meg arról, hogy az elektromos szerszám kapcsolója (7) kikapcsolt pozícióban van!

3. Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a hosszabbító paraméter ei, a kábelek szakaszai megfelelnek a polírozó paramétereivel. Ajánlott minél rövidebb hosszabbítót használni! A hosszabbító teljesen ki kell legyen feszítve!

n Oldalsó fogantyú felszerelése

FIGYELEM! Biztonsági okokból, a munkálatok ideje alatt használja az oldalsó fogantyút (1)!

A munkakövetelmények függvényében az oldalsó fogantyút teljesen be kell csavarozni a polírozó gépfej rendelkezésre álló két helyének egyikébe (lásd: B. ábra, 2. oldal).

n A korong pajzs beszerelése

FIGYELEM ! Mielőtt elkezden é a korong pajzs ki- és beszerel ését bizonyosodjon meg arról, hogy a polírozó ki van kapcsolva és nincs áramforráshoz kötve!

Ahhoz, hogy abrazív és fűrész koronggal dolgozzon fel kell szerelnie a korong pajzsot (2)! A pajzs pozícióját a munkatípus függvényében kell megv álaszt ani! A p ajzs zár t rés ze mi ndig a ke zelő felé kell elhelyezkedjen! A korong pajzs felszereléséhez:

ź Rögzítse a polírozót úgy, hogy annak tengelye (10) felfelé álljon! ź Allitsa be a korong pajzsot a kovetkezo abra szerint (lásd: C. ábra, 2. (2)

oldal) és a rögzítő csavarral (9) rögzítenie, valamint a PH 2-es (2. sz. Philips) csavarhúzóval.

Page 51

n A csiszoló szerszámok beszerelése (lásd: D., E., F. ábra, 3. oldal)

FIGYELEM ! Mielőtt elkezden é a korong pajzs ki- és beszerel ését bizonyosodjon meg arról, hogy a polírozó ki van kapcsolva és nincs áramforráshoz kötve!

Beszerelés előtt meg kell tisztítani a polírozó tengelyt és az összes rögzítő elemet!

Kérjük, ellenőrízze a csiszolószerszám és a polírozó ellenőrzési cimkéjén találh ató elfo gadott méretek és a csi szoló sze rszámok forgás i sebességének/átmérőjének megfelelősségét! A polírozó korongját a szerelőkarimára kell rögzíteni! Ne használjon redukciós alátétgyűrűt vagy adaptort!

A korong beszereléséhez:

1. Helyezze a polírozógépet tengelyével (10) felfelé tartva! Rögzítse a

felerősítőkarimát (4) úgy, hogy annak alsó része nyúlványával a tengely hornyában legyen úgy, hogy a karima a tengelyre hajoljon!

2. A kon vex ré szév el l efe lé r ögzí tse a kor ongo t ( 11) a

felerősítőkarima nyúlványának felső részére!

3. Csavarozza a tengelybe a rögzítő csavaranyát (3) úgy, hogy a

korong jól rögzüljön! (A rögzítő csavaranya egy konvex és egy konkáv réssze l rendelkez ik. A haszn ált korong nominál is vastagsága függvényében akár az egyik, akár a másik részbe csavarozható (lásd: E. ábra, . oldal))3 .

4. Nyomja meg a tengelyrögzítő gombot (6) és a rögzítő csavaranya kulccsal (12) finoman csavarozza be, mivel működés közben a csavaranya magától tovább csavarozódik. Ezáltal megelőzzük a reduktor gépházának megrongálódását a korong leszerelése esetén.

FIGYELEM! A tengelyrögzítő gomb (6) csak akkor nyomható meg, ha a tengely nincs mozgásban! Soha ne használjon nem megfelelő maximális forgási sebességű korongot!

n Próbaindítás

A csiszolószerszám beszerelése után és a szerszám elindítása előtt ellenőrízze, hogy a szerszám helyesen lett beszerelve és hogy szabadon forog-e! A próbaindítást más személyektől távol kell elvégezni!

A próbaindítás

ideje

Első indítás

A korong cseréje

után

1 perc vagy annál több

3 perc vagy annál több

MŰKÖDÉS:

n Be/kikapcsolás

A polírozó bekapcsolása a kapcsoló (7) utkozesig valo elorenyomasaval tortenik. A polírozó kikapcsolasahoz a gomb hatso reszet kel lenyomni (a gomg rugoja automatikusan a kikapcsolt allapotba huzza a kapcsolot).

FIGYELEM! Soha ne hagyja a polírozót folyamatos működésben! Húzza ki a csatlakozó dugót az aljzatból, ha nem használja a polírozót!

n Használattal k apcsolatos útmutatások ź A megmunkált anyagot rögzíteni kell, ha nem áll meg biztosan a saját

súlya alatt.

ź Kerülje a polírozóra gyakorolt túlzott nyomást! A csiszolás a polírozó

saját súlya alatt kell történjen! Vágás közben csak könnyű nyomást vége zzen! A k orong tú l er ős nyo mása a f orgási seb esség

csökkenéséhez vezethet, ami egyenetlen felület megjelen ését eredményez a csiszolás során! Ezen felül a motor felmelegedésének vagy roncsolódásának egyik oka.

n Csiszolási irány

Új csiszolókorong használatakor először hátulról (B irány) vezesse a polírozót (lásd: G. ábra, 3. oldal), ekkor a korong szélei nem kerekednek ki és lehetővé teszik a polírozó könnyű, bármely irányba tör ténő mozgását.

n Csiszolási szög

Ne használja a korong teljes felületét csiszoláshoz, csak a szélét! Akkor végez hatékony csiszolást, ha a polírozót a csiszolt felületen 15° és 30° közötti szögben tar tja (lásd: G. ábra, 3. oldal)

n Előmunka

Soha ne használjon vágókorongot előmunkához! A legjobb előmunka eredményt 30° és 40° közötti támadási szögben

fogja elérni (lásd: H. ábra, 3. oldal)! Mozgassa előre és hátra az elektromos szerszámot mérsékelten nyomva

azt! Így a munkadarab nem melegszik fel nagyon, nem változtatja meg színét és nem lesznek rajta bemetszések.

FIGYELEM! Tilos vágókorongok használata előmunkához/csiszoláshoz!

n Vágás

Vágás közben ne nyomja erősen, ne tartsa ferdén, ne billegtesse az esz közt! Dol gozzo n eg ység esen , op timá lisan a meg munk ált anyagtípusnak megfelelően!

Ne fékezze a rotációs szerszámokat a polírozó oldalát más elemekkel történő nyomásával!

FIGYELEM! A vágási irány nagyon fontos! A vágás meg kell egyezzen a korong forgási irányával (lásd: I. ábra, 3. oldal). Ne dolgozzon más irányba a polírozóval! Ellenkező esetben a polírozó vágási vonalától történő kontrollálatlan előrántásra kerülhet sor!

TÁROLÁS ÉS KARBANTARTÁS:

A polírozó gyakorlatilag nem igényel különösebb karbantartást. A polírozót száraz helyen kell tárolni, gyermekektől távol, tisztán kell tartani, óvni a nedvességtől és a por tól! A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak lehetőségét!

Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak.

Minden javítást szakképzett személy végezhet, kizárólag eredeti cserealkatrészt használva.

n Tisztítás

A biztos és jó hatásfokú működés biztosítása érdekében a polírozó gépházát és a szellőzőnyílásokat védeni kell a portól és a kosztól! Ajánlott a szerszámot közvetlenül a használat után megtisztítani!

A polírozógépet tiszta és nedves ronggyal, kis mennyiségű szappannal kell tisztítani! Ne használjon semmilyen tisztító- vagy oldószert, ezek megrongálhatják a gép műanyag alkatrészeit! Vigyázzon arra, hogy ne kerüljön víz a készülék belsejébe!

Poros légkörben való használat esetén ajánlott a szellőzőnyílások sűrített levegővel történő tisztítása, amely meggátolja a csapágy rongálódását és eltávolítja a port, amely gátolja a motor hűtése számára fontos levegővel való ellátást.

Page 52

TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:

Az elektromos szerszám nem kapcsol be vagy nem áll le:

- Ellenőrízze, hogy a tápkábel (8) helyesen van csatlakoztatva és hogy a

csatlakozó aljzatban van-e áram!

- Ellenőrízze a szénkefék állapotát és szükség esetén cserélje le őket!

FIGYELEM! A szénkefék cseréjét cs ak engedélye zett villanys zerelő végezheti!

- Amennyiben az elektromos szerszám továbbra sem működik, noha biztosított az áramellátás és a szénkefék jó állapotban vannak, vigye el a garancialapon megjelölt címen szereplő javítóműhelybe!

SZÁLLÍTÁS:

A polírozót hordládában kell szállítani és tárolni, amely megóvja a készüléket a nedvességtől, a portól és a kisméretű tárgyaktól! Különösen a szellőzőnyílásokat kell védeni! A gépházba bejutó kis elemek rongálhatják a motort!

GYÁRTÓ:

PROFIX Sp. z o.o., Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mell ett). Elek tromos és ele ktroni kus gé pek ve szélye s alkotórészei negatívan befolyásolják a környezetet és az emberek egészségét.

Minden háztar tásnak hoz zá kell j árulnia a haszná lt készülékek

visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

PIKTOGRAMOK:

A névleges táblázatban és a tájékoztató címkéken szereplő ábrák magyarázata:

«FIGYELEM! Bekapcsolás és üzemelés előtt olvassa el a használati utasításokat!»

«Védőszemüveg használata kötelező!»

«Hallásvédő használata kötelező!»

«Porvédő maszk használata kötelező!»

«Védőkesztyű használata kötelező!»

A PROFIX cég politik ája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától! Jelen haszn álati utas ítást szerz ői jo gok véd ik. A PRO FIX S p. z o. o. társ aság í rásos hozzá járulás a nélk üli másolása/sokszorosítása tilos!

Page 53

NAUDOJIMO INSTRUKCIJA

KAMPINIS ŠLIFUOKLIS VZS125F

Originalios instrukcijos vertimas

PR IE Š R AD EDA NT DA RBĄ SU SI PAŽ IN KI TE SU INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

ĮSPĖJI MAS! Bend ri įspėj imai dėl saugaus įran kio naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas.

Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.

b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra

degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.

c) Darbo vietoje negali būti vaika i bei pašalin iai. Dėm esio

nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJI MAS! Ben dri įspė jimai dė l saugau s įranki o

naudojimo.

Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu

būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdų

naudojimas sumažina elektros smūgio riziką.

b) Venkite kūno kontakto su įžemintais paviršiais, tokias kaip

vamzd žiai, š ildytuv ai, ce ntrinio šil dymo r adiatori ai bei šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų.

c) Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo patenka į

elektros prietaisą, padidėja elektros smūgio rizika.

d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio

paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų aly va ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.

e) Jeig u ele ktros pri etaisa s yra naud ojamas lauk e, lai do

prailginimui naudokite tik specialiai tam skirtus prailgintuvus.

Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.

f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą,

turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.

g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje

aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas

sumažina elektros smūgio riziką.

ĮSPĖJ IMAS! Be ndri įs pėjimai dėl sauga us įran kio naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis

fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami

su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali

tapti rimtų sužalojimų priežastimi.

c) Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

d) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

įjungiant kištuką į elektros lizdą ir/arba prieš akumuliatoriaus įjun gimą bei pri eš pa imant ar ba pe rnešan t pr ietais ą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su

pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

e) Pr ieš į jung dami pri etai są pa šali nkite rakt us. P riet aiso

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

f) Nepasilenkite pernelyg į priekį. Dirbdami atsistokite patikimai

ir visada išlaikykite pusiausv yrą. Patikima stovėsena ir tinkama

kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

g) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus

plaukus gali įtraukti besisukančios prietaiso dalys.

h) Jeig u įren giniai yra prita ikyti pri jungimu i prie dulki ų

nusiurbimo ir dulkių surinkėjo, įsitikinkite, k ad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų

panaudojimas sumažina dulkių poveikio pasekmes.

i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo

metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros

įrankiais, galima rimtai susižeisti per kelias sekundes.

ĮSPĖJ IMAS! Be ndri įs pėjimai dėl saug aus įran kio naudojimo.

Rūpestinga elektros prietaisų priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi

atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas

leis atlikti darbą gerai ir saugiai.

b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros

prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Page 54

d) Ne na udo jam ą pr iet ai są sa nd ėli uo kit e v aik am s i r

nemokantiems juo naudotis arba nesusipažinusiems su instrukci ja asmeni ms nepriei namoje vie toje. Elektriniai

įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Rū pes tin gai pr iži ūrėk ite pri eta isą . Pa tikr ink ite, ar

besisukančios prietaiso dalys tink amai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elekt ros priet aiso veikim ą. Jeigu yra gedim ai suremo ntuokite priet aisą. Da ugelio nelai mingų a tsitikim ų

priežastis yra blogai prižiūrimi elektros prietaisai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekam o darbo pobūdį. Elekt ros prietais o

naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudoj amas žem os tempe ratūros s ąlygose, įjunki te jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.

i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu)

skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.

j) Elektros prietaisą laikykite/transportuokite tik po to, kai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.

k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių

bei drėgmės vietoje.

l) Elektros prietaisą transportuokite originalioje pakuotėje,

saugančioje nuo mechaninių pažeidimų.

m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs,

nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo

paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Remontas:

a) Garantinį ir pogarantinį elektros įrankių remontą atlieka

PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

b) Jeigu sugedo elektros prietaiso laidas, jį pakeisti galima pas

gamintoją, specializuotame remonto punkte arba gali tai atlikti specialistas tam, kad išvengtumėte pavojaus.

ĮSPĖJIMAS!

Darbo su elektros prietaisu metu laikykitės pagrindinių saugaus darbo nuorodų. Tokiu būdu išvengsite gaisro, elektros smūgio bei mechaninių susižalojimų pavojaus.

KAMPINIS ŠLIFUOKLIS

Saugos nuorodos atliekant šlifavimą, šlifavimą

šlifavimo popieriumi, šlifavimą vieliniais šepečiais, atliekant abrazyvinį pjovimą:

a) Šis įrankis yra skir tas atlikti įprastą šlifavimą, šlifavimą

šlifavimo popieriumi, šlifavimą vieliniais šepečiais bei gali

būti naudojamas abrazyviniam pjovimui. Būtina laikytis visų šioje instrukcijoje nurodytų saugos nuorodų, aprašymų ir duomenų. Žemiau išvardytų saugos nuorodų nesilaikymas gali

sukelti el ektros smūgio p avojų, gaisro pavo jų ir/arba su nkius sužalojimus.

b) Nau dokite t ik toki us papi ldomus įran kius, ku rie yra

suprojektuoti, numatyti ir siūlomi specialiai šiam elektros prietaisui. Faktas, kad kokius nors papildomus įrenginius galima

užmontuoti šiame elektros prietaise neduoda garantijos, kad jais galima saugiai naudotis.

c) Nominalinis apsisukimų greitis naudojamo darbo įrankio

turi būti lygi elek tros pr ietaiso apsi sukimų greič iui. Leistinas naudojamo darbo įrankio apsisukimų greitis negali būti mažesnis nei nurodytas elektros prietaiso maksimalus apsisukimų greitis. Darbo įrankis besisukantis

didesnių nei leistinas greičių gali lūžti, o jo dalelės tapti nelaimingo atsitikimo priežastimi.

d) Dar bo įranki o išorin is skersm uo ir storis turi atitikti

leidžiamas normas šiam elektros prietaisui. Netinkamo didžio

darbo įrankiai yra netinkamai apgaubiami ir negalima jų kontroliuoti.

e) Šlifavimo diskų, apmovų, tvirtinimo diskų bei kitų darbo

įrankių skersmuo turi atitikti elektros prietaiso verpstei.

Darbo įranki ai neatitinkantis elektros prietaiso šlifavimo disko diametrui sukasi netolygiai, labai vibruoja, o tai gali privesti prie kontrolės praradimo.

f) Draudžiama naudoti pažeistus, sugedusius darbo įrankius.

Prieš kiekvieną darbo įrankio panaudojimą patikrinkite jį, pav. šlifavimo diskus – ar neturi plyšių, atplaišų; šlifavimo padus – ar neturi plyšių, nusitrynimų; vielinius šepečius – ar nėra sulaužytų arba laisvų vielų. Jeigu elektros prietaisas arba darbo įrankis netyčia nukrito, būtina patikrinti ar viskas gerai arba pasinaudoti kitu, nesugedusiu. Po to, kai prietaisas yra patikrintas ir pritvir tintas būtina pasitraukti iš prietaiso apsisukimų ploto, taip pat prietaiso apsisukimų plotyje negali būti pašaliniai. Elektros prietaisą įjunkite vienai minutei dirbti visa galia; asmuo aptarnaujantis prietaisą bei pašaliniai negali būti prietaiso apsisukimų

plotyje. Jeigu prietaisas sugedo, tai dažniausiai gali sugesti visiškai

tokio bandymo metu.

g) Naudokite asmeninės apsaugos priemones. Priklausomai

nuo atliekamo darbo būtina nešioti kaukę, uždengiančią visą veidą, akių apsaugos priemones arba apsauginius akinius. Tam tikruose atvejuose būtina naudoti dulkių kaukę, klausos apsaugines priemones, pirštines, prijuostę, kurį saugos nuo mažu švitrinės medžiagos daleliu arba apdorojamos medžiagos dalelių. Akių apsauginės priemonės turi

saugoti nuo atpalšiu. Dulkių kaukės bei kvėpavimo takų apsauginės priemonės turi filtruoti susidarančiais darbo metu dulkių dalelytes. Ilgalaikis darbas triukšme gali sukelti klausos praradimą.

h) Pašaliniai negali būti arti darbo vietos ir ypač arti prietaiso

darbo zonos. Ž monės esantis arti elektros prietaiso turi nešioti apsauginius drabužius. Ruošinio atplaišos arba įskilę

darbiniai įrankiai gali atskilti ir sukelti sužalojimus, taip pat už įrankio veikimo pločio.

i) Darbo metu, kai yra pavojus užkliudyti elektros laidus arba

Page 55

paties prie taiso lai dą, elek tros prie taisą lai kykite už izoliuotus paviršius. Jeigu yra kontaktas su elektros laidais, tai visos

metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.

j) Maitinimo laidą laikykite atokiau nuo besisukančių įrankių.

Kontrolės praradimo atveju, maitinimo laidas gali būti pažeistas arba įtrauktas, o plaštaka arba visą ranką gali patekti į besisukančio darbo įrankio plotą.

k) Elektros prietaisą padėti galima tik tada, kai visiškai sustoja

jo darbo įrankis. Besisukantis darbo įrankis gali užkliudyti paviršių,

ant kuriuo yra dedamas.

l) Negalim a paleisti elektrinio įrankio nukreipto disku į

dirbančiojo pusę.

m) Draudžiama nešioti įjungtą elektros prietaisą. Atsitiktinis

drabužių ir kontaktas su besisukančiu prietaisu gali būti rūbų įtraukimo ir kūno sužalojimo priežastimi.

n) Reguliariai valykite elektros prietaiso ventiliacines angas.

Variklio ventiliacijos angose gali kauptis dulkės, o pernelyg didelis metalo dulkių kiekis gali sukelti elektros pavojų.

o) Nena udokite elek trinio įran kio šalia degių medži agų.

Kibirkštys gali uždegti šias medžiagas.

p) Ne naudoki te da rbo į rankių , reik alauj ančių auš inimo

skysčiais. Vandens arba kitų skystų aušinimo medžiagų naudojimas

sukelia elektros smūgio pavojų.

SAUGOS NUORODOS ATLIEKANT VISŲ TIPŲ DARBUS:

Atatranka ir atitinkamos įspėjamosios nuorodos:

Atatranka – tai staigi reakcija, atsirandanti, kai besisukantis darbo įrankis (šlifavimo diskas, šlifavimo lėkštė, vielos šepetys ir t.t.) ruošinyje įstringa ar užsiblokuoja. Darbo įrankio įstrigimas arba užsiblokavimas sukelia staigų besisukančio priedo sulaikymą, o elektrinis įrankis tampa nesuvaldomas. Nekontroliuojamas elektrinis įrankis pradeda judėti priešinga darbo priedo sukimosi kryptimi. Pavyzdžiui jei šlifavimo diskas užsiblokoja ruošinyje, disko kraštas užsiblokuoja ir gali sukelti jo iškritimą arba atatranką. Diskas gali atšokti į dirbančiojo pusę; tai priklauso nuo disko sukimosi krypties atšokimo metu. Šlifavimo diskai taip pat gali tokiu atveju suskilti. Atatranka yra netinkamo elektrinio prietaiso naudojimo pasekme. Jos gal ite iš vengt i va dovau jant is t olia u nu rodyt omis ats argum o priemonėmis.

a) Dirbdami visada tvirtai laikykite elektrinį prietaisą abiem

rankomis bei stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte atsispirti prietaiso pasipriešinimo jėgai atatrankos metu. Jei yra papildoma rankena, visada ją naudokite, tada galėsite suvaldyti atatrankos jėgas bei sukimosi jėgas paleidimo metu. Jei dirbant ysis imsis tinkamų

saugos priemonių, gali suvaldyti reakcijos jėga s atatrankos metu.

b) Niekada nelaikykite rankų arti besisukančio darbo įrankio.

Įvykus atatrankai įrankis gali pataikyti į Jūsų ranką.

c) Nestovėkite tokioje padėtyje, į kurią galėtų atšokti įrankis

įvykus atatrankai. Įvykus atatrankai įrankis atšoka disko sukimosi

priešinga kryptimi užsiblokavimo vietoje.

d) Būkite itin atsargūs, apdorodami kampus, aštrius kraštus ir

pan. Stenkitės, kad įrankis neatšoktų ir neužsiblokuotų.

Besisukantis darbo įrankis lengviau užsiblokuoja kampų arba aštrių kraštų apdorojimo metu. Tai gali sukelti atatranką arba įrankis gali

tapti nesuvaldomas.

e) Negalima montuoti medžio drožimo diskų arba pjūklo diskų.

Šie da rbo įrankiai dažnai sukelia a tatranką ir įrankis tampa nesuvaldomas.

PAPILDOMOS NUORODOS DĖL ŠLIFAVIMO IR PJOVIMO DARBŲ

SAUGOS:

Saugos nuorodos atliekant šlifavimą bei abrazyvinį

pjovimą:

a) Naudokite tik šiam elektriniam įrankiui rekomenduojamus

diskus bei pasirinktiems diskams pritaikytus apsauginius gaubtus. Diskai, kurie nėra skir ti naudoti su šiuo įrankiu, nėra

tinkamai apsaugoti gaubtais ir su jais dirbti yra nesaugu.

b) Gaubtas turi būti tinkamai pritvirtintas prie elektrinio

įrankio, o jo padėtis turi užtikrinti maksimalią apsaugą taip, kad nuo dirbančiojo pusės diskas būtų maksimaliai apdengtas. Gaubtas turi saugoti dirbantįjį nuo medžiagos dalėlių bei

atsitiktinio prisilietimo prie disko.

c) Diskus naudokite tik pagal jų paskirtį. Pvz. negalima šlifuoti

pjovimo disko šonu. Abrazyviniai pjovimo diskai yra skirti periferiniam galandimui. Veikiančios šoninės jėgos gali sukelti virpėjimą arba juos suskaldyti.

d) Naudokite tik neapgadintas, atitinkančias diskus tvirtinimo

junges; tinkamo dydžio ir formos. Diskų tvirtinimo jungės laiko

diską, sumažina disko sulaužymo galimybę. Pjovimo diskams skirtos jungės gali skirtis nuo šlifavimo diskų jungių.

e) Nenaudokite nusidėvėjusių, skirtų didesniems elektriniams

įrankiams, diskų. Didesniems elektriniams įrankiams skirtis diskai

netinka greičiau besisukančiam mažesniam įrankiui ir gali luti.

Papildomi saugos įspėjimai atliekant abrazyvinio

pjovimo darbus:

a) Nespauskite pjovimo disko ir nenaudokite pernelyg didelės

jėgos. Neatlikite pernelyg gilių pjūvių. Didelė disko apkrova

padidina disko sulenkimo galimybę arba suskilimą pjovimo metu bei atatrankos arba disko lūžimo pavojų.

b) Nestovėkite besisukančio disko linijoje arba už jo. Kai diskas

darbo metu juda nuo jūsų kūno, galimos atatrankos metu diskas ir elektrinis įrankis juda dirbančiojo link.

c) Jei diskas užsiblokavo arba pjovimas nutraukimas dėl kitų

priežasčių, elektrinį įrankį būtina išjungti ir plaukti kol diskas nustoja suktis. Niekada nebandykite ištraukti disko, kol jis sukasi, kitaip gali įv ykti atatranka. Raskite gedimo

priežastį bei pataisykite ją, kad diskas daugiau nesiblokuotų.

d) Niekada nepradėkite pjovimo iš naujo, kol disk as yra

ruošinyje. Prieš pradedami pjovimą iš naujo, palaukite kol diskas pradeda suktis visu greičiu. Kitaip diskas gali užstrigti,

iššokti iš ruošinio arba sukelti atatranką.

e) Plokštes arba kitus didelius ruošinius būtina paremti, kad

sumažinti disko užsiblokavimo arba atatrankos riziką. Dideli

ruošiniai dažnai susilenkia nuo savo svorio todėl ruošinį reikia paremti iš abiejų pusių, šalia pjovimo linijos ir prie ruošinio krašto.

f) Būkite ypač atsargūs įpjaudami sienas arba kitas aklinas

vietas. Įeinantis į sieną diskas gali prapjauti dujų ar vandens

vamzdžius, elektros laidus arba kitus objektus, kurie gali sukelti atatranką.

Page 56

Papildomi saugos įspėjimai atliekant šlifavimo

darbus:

a) Nenaudokite labai didelių švitrinio popieriaus lapų. Elkitės

pagal gamintojo nurodymus. Didelis šlifavimo popieriaus lapas,

išeinantis už šlifavimo pado paviršių gali tapti sužalojimų priežastimi, užblokuoti, suplėšyti švitrinį popierių arba atmesti jį.

PAPILDOMI SAUGOS ĮSPĖJIMAI ATLIEKANT DARBUS SU VIELINIAIS

ŠEPETĖLIAIS

Saugos nuorodos atliekant paviršiaus valymą

vieliniu šepetėliu:

a) Atkreipkite dėmesį, kad netgi įprasto šlifavimo metu lieka

vielinių šepetėlių šeriai. Atlikdami šlifavimą šepetėliu nenaudokite pernelyg didelės jėgos. Vieliniai šereliai gali įstrigti

drabužiuose arba ir/arba odoje.

b) Atliekant darbus, kurių metu naudojami vieliniai šepetėliai,

rekomenduojama naudoti apsauginį gaubtą; atkreipkite dėmesį, kad šepetėlis nesiliestų su juo. Darbo metu dėl apkrovos

bei išcentrinių jėgų šepetėlio skersmuo gali padidėti.

Šlifuoklis – saugos nuorodos

Žmonių sauga:

a) Nutrūkus energijos tiekimui, pvz. dėl avarijos arba kištuko iš

l i z d o i š t r a k im o a t v e ju , b ū t i na a t l a i sv i n t i įjun gimo/ išjung imo jung iklį ir nu statyt i jį pa dėtyje „išjungtas“. Tokiu būdu išvengsite atsitiktinio įrankio paleidimo.

b) Akmens apdorojimo metu naudokite dulkių nusiurbimo

įrenginius. Dulkių siurblys turi būti pritaikytas akmens dulkių nusiurbimui. Šių prietaisų naudojimas sumažina dulkių

pavojų.

c) Akmens pjovimui naudokite krepiklį. Be šoninio kreipiklio

pjovimo diskas gali užsiblokuoti ir sukelti atatranką.

d) Dirbdami visada tvirtai laikykite elektrinį prietaisą abiem

rankomis bei stenkitės išlaikyti saugią kūno padėtį. Elektrinis

įrankis abejomis rankomis valdomas tvirčiau.

e) Apdorojamo Būtina patikimai pritvirtinti apdorojamą daiktą.

daikto pritvirtinimas tvirtinimo mechanizmu arba spaustuvuose didina darbo saugumą.

f) Draudžiama naudotis prietaisu, jeigu jo maitinimo laidas

yra pažeista s. Jeigu laida s yra pažeista s, jokiu būdu neleskite jo; jeigu laidas yra pažeidžiamas darbo metu, iš karto ištraukite jo kištuką iš elektros lizdo. Pažeistas maitinimo

laidas gali būti elektros smūgio priežastimi.

ŠLIFUOKLIO KONSTRUKCIJA IR PASKIRTIS:

Kampinis šlifuoklis yra rankinis elektrinis įrankis varomas vienfazės, komutatoriniu varikliu. Aprūpinta pagalbine rankena su galimybe įtaisyti į dviejų pasirenkamus lizdus. Antrosios saugos klasės įrenginys (dviguba izoliacija). Šlifuoklis skir tas šlifuoti ir pjauti metalinius elementus, apdirbti suvirinimo jungiamąsias medžiagas, ir naudojant tinkamus įrankius (skydai, šepetys ir t.t.) rūdims šalinti ir metaliniams paviršams poliruoti. Įrankis nėra skirtas gipso arba panašių, stipriai dulkinančių paviršių apdirbimui. Smulkios dulkės patekdamos į mašinos vidų gali užblokuoti ventiliavimo angas, dėl ko variklis gali perkaisti ir užsidegti.

Šis elektros prietaisas yra skir tas vidutinio intensyvumo darbams. Netinka ilgalaikiam darbui sunkiose sąlygose. Draudžiama naudotis

prie taisu atlie kant darb us rei kalauja nčius prof esional ių įrenginių.

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju nėra atsakingas už patirtas žalas. Bet kokios prietaiso modifik acijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais. Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transportavimą bei remontą. Elektros prietaiso remontą galima atlikti tik specialiuose punktuose nurodytuose gamintoju. Prietaisų, maitinamų elektra remontą gali atlikti tik įgalioti asmenys. Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos atvejai:

- Prisilietimas prie darbo įrankio darbo metu jo neapsaugotoje dalyje;

- Nusidegimas, keičiant darbinį įrankį. (Darbo metu darbinis įrankis labai įkaista, todėl keičiant įrankį būtina naudoti apsaugines pirštines);

- Apdorojamos medžiagos arba jos dalies atmetimas;

- Darbinio įrankio plyšis/lūžis;

- Klausos pažeidimas dėl klausos apsaugos priemonių nenaudojimo;

- Kenksmingų dulkių susidarymas dirbant uždarose patalpose.

KOMPLEKTAVIMAS:

ź - 1Šlifuoklis vnt. ź Skydo apvalkalas - 1vnt. ź Pagalbinė rankena - 1vnt. ź Tvirtinimo flanšas - 1vnt.

ź Suspaudimo veržlė - 1 vnt. ź Š akutinis raktas - 1 vnt. ź Garantijos lapas - 1 vnt. ź Naudojimo instrukcija - 1 vnt.

A, B, C, D, E, F :PIEŠINIŲ APRAŠAS

1. Pagalbinė rankena

2. Skydo apvalkalas

3. Suspaudimo veržlė

4. Tvirtinimo flanšas

5. Apsisukimų krypties rodyklė

6. Verpsto blokados mygtukas

7. Jungiklis

8. Maitinimo laidas

9. Montavimo varžtas

10. Verpstas

11. Skydas

12. Šakutinis raktas

TECHNINIAI DUOMENYS:

MODELIS S F VZ 125

Nominalioji įtampa 220-230V Nominalusis dažnis 50 Hz Sugerta galia 750 W Rotacinis greitis 11800 /min Maksimalus skydo diametras/angos diametras 125 mm / 22 mm Verpsto sriegis M14 Įrangos klasė

/II

Maitinimo laido ilgis 2 m Masė 2,0 кg Akustinio slėgio lygis (LpA) 86,7 dB(A), ±3dB(A) Akustinės galios lygis (LwA) 97,7 dB(A), ±3dB(A) Vibracijų lygis pagal EN 60745-2-3

( matavimo paklaida - 1,5m/s )

7,530 m/s

Page 57

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skir tis. Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas. Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto. Būtina apibrėžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus įjungimo laiką).

PRIEŠ PRADEDANT DARBĄ:

1. Patikrinti, ar maitinimo parametrai atitinka gamyklinėje lentelėje

nurodytus šlifuoklio parametrus.

2. Patikrinti, ar šlifuoklio jungiklis (7) yra išjungimo pozicijoje.

3. Naudojant ilgintuvą privaloma patikrinti, ar ilgintuvo parametrai,

laidų pjūviai atitinka šlifuoklio parametrus. Rekomenduojama naudoti kuo trumpiausius ilgintuvus. Ilgintuvas turi būti visiškai išvyniotas.

n Pagalbinės rankenos montavimas

DĖMESIO: Dėl saugumo priežasčių, atliekant visus darbus su įrenginiu visada privaloma naudoti pagalbinę rankeną (1).

Priklausomai nuo darbo reikalavimų pagalbinę rankeną privaloma įsukti iki galo į vieną iš dviejų lizdų šlifuoklio galvutėje (žiūrėk: pieš. B, puslapis

2).

n Skydo apvalkalo montavimas

DĖMESIO: Prieš nuiman t ir uždedant skydo apvalkal ą privaloma patikrinti, ar įrenginys išjungtas ir atjungtas nuo elektros tinklo.

Naudojant šlifavimo skydą arba diską pjovimui privaloma sumontuoti skydo apvalkalą (2). Skydo apvalkalo poziciją privaloma pritaikyti darbo tipui. Uždarą apvalkalo šoną visada privaloma laikyti iš operatorius pusės. Siekiant sumontuoti skydo apvalkalą, privaloma:

ź Padėti šlifuoklį taip, kad verpstas (10) būtų nukreiptas į viršų. ź Uždėkite skydo apvalkalą (2), kaip parodyta pav. C, 2 p. ir užsukite

montavimo varžtą (9), naudokite suktuvą Ph 2.

n D, E, F, Šlifavimo įrankių montavimas (žiūrėk: pieš. puslapis 3)

DĖMESIO: Prieš nuimant ir uždedant šlifavimo įrankius privaloma patikrinti, ar įrenginys išjungtas ir atjungtas nuo elektros tinklo.

Prieš montavimą privaloma nuvalyti šlifuoklio verpstą ir visus tvirtinimo elementus. Privaloma patikrinti visų le istinų šlifavi mo įrankių matmenų ir rotacinių/paviršiaus greičių tinkamumą ant šlifavimo įrankio ir šlifuoklio kontrolinių etiketų. Šlifavimo skydas turi būti tvirtai įtaisytas ant tvirtinimo flanšo. Nenaudoti redukcinių poveržlių arba adapterių.

Siekiant sumontuoti skydą privaloma:

1. Padėti šlifuoklį verpstu (10) į viršų. Uždėti tvirtinimo flanšą (4)

apatine iškišančia dalimi su grioveliu ant verpsto šerdies taip, kad flanšas sukibtų ant verpsto.

2. Uždėti skydą (11) iškila dalimi į apačią ant viršutinės iškišančios

tvirtinimo flanšo dalies.

3. Užsukti suspaudimo veržlę (3) ant verpsto taip, kad skydas būtų

stipriai pritvirtintas. (Suspaudimo veržlė turi įgaubtą ir iškilą pusę. Priklausomai nuo nominaliojo skydo storumo ji gali būti užsukama viena arba kita puse žiūrėk: pieš. puslapis ( E 3)).

4. Nuspausti verpsto blokados mygtuką (6) ir prisukti šakutiniu raktu (12) suspaudimo veržlę bet ne iki galo nes darbo metu ši veržlė savaime susiveržia. Toki veikla leidžia išvengti reduktoriaus korpuso gedimų nuimant skydą.

DĖMESIO: Verpsto blokados mygtuką (6) spausti tik verpstui esant nejudamoje padėtyje! Niekada nenaudoti skydų su netinkamu maksimalu rotaciniu greičiu!

n Bandomasis paleidimas

Sumontavus šlifavimo įrankį ir prieš įjungiant įrenginį patikrinti, ar įrankis tinkamai įtaisytas ir, ar gali laisvai suktis. Bandomasis šlifuoklio paleidimas turi būti atliktas toli nuo žmonių.

Bandomojo

paleidimo laikas

Pirmas

paleidimas

Pakeitus skydą

1 minutė arba daugiau

3 minutės arba daugiau

DARBAS:

n Įjungimas/ išjungimas

Šlifuoklis įjungimas jungikliu (7) perstumiant jį į priekį iki užsiblokavimo padėties.  Šlifuokl is išjungim as paspaudu s jungiklio galinę dalį (jung iklio spyruoklė automatiškai perstumia jungiklį iki padėties „išjungtas“).

DĖMESIO: Niekada negalima atidėti šlifuoklio su užblokuotu jungikliu. Baigus naudojimą privaloma ištraukti maitinimo laido kištuką nuo lizdo.

n Naudojimo nurodymai ź Privaloma pritvir tinti apdirbamą detalę, jeigu ji neišlaiko savo paties

svorio.

ź Privaloma vengti per didelio spaudimo į skydą. Šlifavimas atliekamas

pasinaudojant šlifuoklio svoriu. Pjovimo metu naudoti tik nedidelį spaudimą. Per didelis spaudimas į skydą sumažina rotacinį greitį, dėl ko šlifavimo metu pasirodo nelygumų ant paviršiaus. Tai gali taip pat sukelti variklio perkaitimą ir gedimą.

n Šlifavimo kr yptis

Naudojant naują šlifavimo skydą pirmiausia privaloma vedžioti iš užpakalio (B kryptis) (žiūrėk: pieš. G puslapis 3), šiuo metu naujo skydo kraštas pasidaro apvaliam, dėl ko galima lengvai perkelti šlifuoklį bet kokia kryptimi.

n Šlifavimo k ampas

Šlifavimo metu nenaudoti viso skydo paviršiaus, tik jo kraštą. Efektyvus šlifavimas užtikrintas kai tarp šlifuoklio ir apdirbamos medžiagos išlaikytas kampas nuo 15º iki 30º (žiūrėk: pieš. G, puslapis 3).

n Grubus šlifavimas

Grubaus šlifavimo metu geriausius rezultatus galima pasiekti vedžiojant

Page 58

šlifavimo skydą kampu nuo 30º iki 40º apdirbamo paviršiaus atžvilgiu (žiūrėk: pieš. H puslapis 3).

Su nedidele jėga spausti į šlifuojamą elementą ir glaudžiai perstumti po apdirbamą medžiagą. Dėl tinkamos spaudimo jėgos apdirbamas elementas labai nesušils, ne persidažys ir šlifavimo metu nepasirodys grioveliai arba kiti iškilimai ant jo paviršiaus.

DĖMESIO: Jokiu atveju nenaudoti pjovimo skydų plėšimui / šlifavimui.

n Pjovimas

Pjovimo metu nespausti per stipriai į įrenginį, neiškreipti, nesv yruoti. Privaloma dirbti su tolygia, tam tikrai medžiagai pritaikyta pastūma. Nestabdyti besisukančių įrankių spaudžiant įrenginį iš šonų į kitus

objektus.

DĖMESIO: Svarbus yra pjovimo kryptis. Privaloma pjauti pagal skydo apsisukimų kryptį (žiūrėk: pieš. I puslapis 3). Nenaudoti įrenginio kita kryptimi! Priešingu atveju įrenginys gali netikėtai iššokti nuo pjovimo linijos.

LAIKYMAS IR PRIEŽIŪRA:

Mašina praktiškai nereikalauja specialios priežiūros. Mašina turi būti laikoma vaikams neprieinamoje vietoje, švari, apsaugota nuo drėgmės ir apdulkinimo. Įrangą turi būti laikoma sąlygose, kur nekyla mechaninių pažeidimų rizika ir žalingas atmosferos poveikis. Šis įrenginys atitinka šalies ir Europos normas, ir saugumo nurodymus. Visus remontus gali vykdyti tik kvalifikuotas personalas, naudodamas originalias atsargines dalis.

n Valymas

Siekiant užtikrinti saugų ir efektyvų darbą, šlifuoklio korpusas ir vent iliav imo ang os tu ri b ūti nuv alyti nuo du lkių ir terš alų. Rekomenduojama nuvalyti įrenginį kiekvieną kartą baigus naudojimą. Šlifuoklį šluost yti drėgna šluoste ir nedideliu muilo kiekiu. Nenaudoti jokių valymo priemonių nei tir štikių; jie gali pažeisti įrenginio plastmasines dalis. Privaloma užtikrinti, kad vanduo nepatektų į prietaiso vidų. Naudojant įrankį stipriai apdulkintoje aplink oje rekomenduojama prapūsti ventiliacijos skyles suslėgtu oru, tai sumažins galimybę pažeisti guolius ir pašalins dulkes blokuojančias variklį vėsinantį orą.

TIPIŠKI GEDIMAI IR JŲ ŠALINIMAS:

Elektros prietaiso neįjunkite arba sustabdykite darbą:

- p atikrinkite ar maitin imo laidas (8) yra ti nkamai priju ngtas;

patikrinkite ar elektros lizde yra įtampą;

- patikrinkite anglies šepetėlių būklę ir pagal poreikį pakeiskite;

DĖMESIO! Anglies šepetėlius keitimą gali atlikti tik elektrikas.

- nepaisant to, kad yra maitinimas ir anglies šepetėliai yra geros būklės, o elektros prietaisas toliau neveikia, tokiu atveju būtina jį išsiųsti į

aptarnavimo servisą nurodytu garantiniame lape adresu.

TRANSPORTAVIMAS:

Šlifuoklį privaloma transportuoti ir laikyti transportavimo dėžėje, kuri saugo nuo drėgmės, dulkių ir smulkių elementų patekimo, ypač privaloma apsaugoti ventiliacijos skyles. Smulkūs elementai, kurie pateks į korpuso vidų gali pažeisti variklį.

GAMINTOJAS:

PROFIX Sp. z o.o., Marywilska 34, 03-228 Varšuva, Lenkija

APLINKOS APSAUGA:

DĖMESIO : Pateiktas simbolis reiškia , kad pan audotus

prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidi mą gresia piniginė bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

«ĮSPĖJIMAS! Prieš įjungdami perskaitykite naudojimo instrukciją!»

« »Visada dėvėkite apsauginius akinius!

« !»Naudokite klausos apsaugos priemones

«Naudokite dulkių kaukę!»

«Naudokite apsaugines pirštines!»

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 59

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

DT-C2/d_zg/0393

(EN) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITAT E CE/UE

(EN)

MANUFACTURER

(EN) Person who was a uthorized to develop technical documentation: (PL) Osoba upoważniona do przygo towania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par t ehniskās dokumentācijas sagatavošanu:

(EN) Angle Grinder (PL) Szlifierka kątowa (RO) Polizorul unghiular (LV) Leņķa slīpmašīna (LT) Kampinis šlifuoklis (CS) Úhlová bruska (HU) Szögcsiszoló

(EN) The object of the declaration described above i s in conformity with the relevant U nion harmonisation legislation: (PL) Wymieniony powyżej przedmio t niniejszej

deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstw a harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais dekla rācijas priekšmets atbilst attiecīg ajam Savienības saskaņošanas tiesī bu aktam (LT) Pirmiau aprašytas deklaracijos objektas atitinka s usijusius derinamuosius Sąjungos teisės aktus: ( CS) Výše popsaný předmět prohlášení je ve shodě s přís lušnými harmonizačními právními předpisy U nie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harm onizációs jogszabálynak:

(EN) 2006/42/EC (OJ L 157, 9.6.2006, p. 24–86); 2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110), change 2015/863/UE; (PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86 ); 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110), zmiana 2015/863/UE; (RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86 ); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110), schimbare 2015/863/UE; (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.), maiņa 2015/863/UE; (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo (OL L 174, 2011 7 1, p. 88—110), pokytis 2015/863/UE; (CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110), změna 2015/863/UE; (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.), valtozas 2015/863/UE;

(EN) and have been manufactured in accordance with the standards: (PL) oraz został(y) wyprodukowany(e) zgodnie z normą(ami): (RO) şi au fost produse conform normelor: (LV) un tika izgatavoti atbilstoši normām:

EN 60745-1:2009+A11:2010 EN 60745-2-3:2011+A2:2013+A11:2014+A12:2014+A13:2015 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-3:2013+A1:2019 IEC 62321-1:2013 IEC62321-2:2013 IEC 62321-3-1:2013 IEC 62321-5:2013 IEC 62321-4:2103+A1:2017 IEC 623217-2:2017 IEC 62321-7-1:2015 IEC 62321-6:2015 IEC 62321-8:2017

(PL)

PRODUCENT

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CS) ES/EU PROHLÁŠENÍ O SHODĚ

(RO)

PRODUCĂTOR

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

VULCAN Concept VZS125F

220 - 230 V; 50 Hz; 750 W; kl. II; n : 11800/min; M 14; ø125

(LV)

RAŽOTĀJS

(LT) Asmuo įgaliotas parengti techni nę dokumentaciją: (CS) Osoba oprávněna připravit tec hnickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatal mazott személy:

AT3100B-125

S2111 -….- S2610

(LT) bei yra pagamintas pagal normas: (CS) a byla(y) vyrobena(y) podle normy(em): (HU) és gyártása(uk) az alábbi szabvány(ok)nak megfelelően történt:

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LT)

GAMINTOJAS

Łomna Las: 2021.06.11

(CS)

VÝROBCE

(HU)

GYÁRTÓ

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji Representative of the Board for Certification

(EN) This declaration of conformity is issu ed under the sole responsibility of the manufacturer. (PL) Niniejsza deklaracja zgodności wydana z ostaje na wyłączną odpowiedzialność producenta. (RO) Prezenta declarație de conformitate este emisă pe răsp underea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir i zdota vienīgi uz šāda ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CS) T oto prohlášení o shodě vydal na vlastní odpovědnost výrob ce.(HU) E megfelelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra.

Page 60
