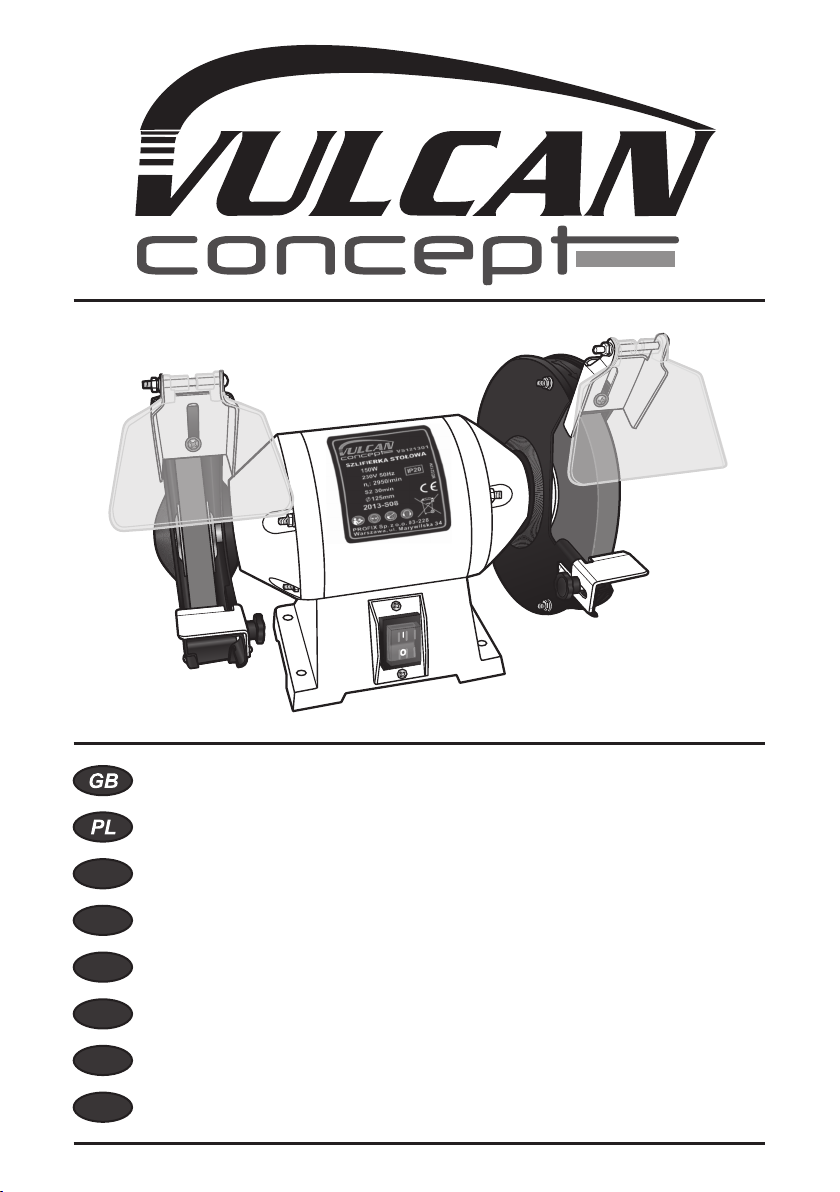

BENCH GRINDER ...............................................................

SZLIFIERKA STOŁOWA .....................................................

НАСТОЛЬНАЯ ШЛИФОВАЛЬНАЯ МАШИНА ..............

POLIZORUL ELECTRIC DE BANC ....................................

STACIONĀRĀ SLĪPMAŠĪNA ............................................

STOLNÍ BRUSKA..............................................................

STALINĖS ŠLIFAVIMO STAKLĖS......................................

KETTŐS KÖSZÖRŰ .........................................................

V5.04.04.2019

Page 2

Page 3

OPERATING INSTRUCTION

BENCH GRINDER VS121301

Original text translation

BEFORE YOU START USING THE MACHINE READ Personal safety: THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created

by flammable liquids, gases or dusts. The power tool generates

sparks that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

WARNING! General warnings regarding the use of power tools.

Electric safety:

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension c a bl e s w h e n o pe r a t in g a p ow e r t o ol w it h a grounding/earthing conductor (PE). Any modifications of plugs

and outlets increase the risk of electric shock.

b) Avoid touching earthed surfaces or grounded items like pipes,

heaters, central heating radiators and refrigerators. Touching

earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) It is recommended to connect the device to a mains supply

equipped with a residual current device (RCD) with a rated current of 30 mA or less.

g) When it is unavoidable to use your power tool in a damp

environme nt use an RCD (Residu al Current Device) for protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of

power tools.

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no experi ence a nd know ledge in o perating the equipm ent unle ss they operat e the equipme nt under supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safety

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slippery footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power tool

to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean for ward too far. Always remain stable and

maintain balance. It will allow you to have a better control over your

power tool in unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust extraction

or collection system, make sure it is connected and used properly. Using dust collectors may reduce dust affected risks.

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with power

adjusted to work being done. An appropriately chosen power tool

will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order

(it does not switch it on or off). Any power tool with its power switch

out of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

disc onnect its batte ry b efore chang ing an y sett ings, performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

Page 4

e) Power tools require maintenance. Check power tools for d) Use only grindin g wheels recomme nded by the tool

concentricity or jamming of moving parts, any cracks and all manufacturer and marked with at least the same maximum other factors affecting the power tool work safety. If any speed as the maximum speed permissible for the machine, damage to the power tool is detected, it should be repaired as shown on its nameplate. The fact that a grinding wheel can be before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting

edges in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

accor ding to this user 's manu al tak ing in to acco unt operating conditions and the work to be done. Misusing a

power tool can result in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving components are locked and protected against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

WARNING! General warnings regarding the use of power tools.

Repair:

Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Service, which guarantees the best quality or repair and use of genuine spare parts.

b) If a fixed power cord is damaged, to avoid risks it should be

replaced by power tool manufacturer or in a specialty repair shop or by a qualified person.

WARNING!

While operating power tools it is necessary to observe basic work safety rules to avoid fire, electric shock or mechanical injury.

WARNING! BENCH GRINDER, safety warnings

Personal safety:

Always wear safety goggles

a) The power tool should be operated with anti-spark guard in

place. Sparks produced during operation can result in eye injuries, and

setting objects in the area on fire.

b) Du ring ope ration a nti-spark guard s shoul d be tilted

downwards as much as possible. Machining metals generate

sparks.

c) Never put hands under the grinding wheel while in motion.

It can result in serious injuries.

installed on the machine does not guarantee its safe use.

e) Under no circumstances are you allowed to use distorted or

damaged grinding wheels. Before each use always check the grinding wheel for chips and cracks. Whenever you drop the

power tool or any grinding wheel, check it for damage and use other undamaged grinding wheel, if necessary. Once the grinding wheel is checked and installed, start your power tool and allow it to run at maximum speed for 1 minute, making sure that the user and any other persons keep a safe distance from the grinding wheel working area.

f) Check the distance between the bench top on a regular

basis. Set the anti-spark guard as often as it necessary to compensate for its wear and provide constant gap of not more than 2 mm between the grinding wheel and its guard.

When the gap exceeds the above mentioned value the protection is compromised. The object machined can be drawn in when the grinding wheel rotates resulting in injuries to the operator.

g) Wear protective clothing (an apron). Make sure sparks

generated during operation do not reach anybody staying in the area. Remove any flammable materials from the working zone.

h) Maximum permissible wheel speed cannot be lower than

the maximum speed provided on machine's nameplate. The wheel rotating at a speed exceeding its permissible speed can break or produce chips.

WARNING! BENCH GRINDER, safety warnings

Electrical safety:

a) Do not use a power tool with its power cord damaged. Do not

touch the power cord when damaged; in case of damaging the power cord during operation unplug it from the mains.

Damaged power cords increase the risk of electric shock.

b) T he p ower too l mu st be con nec ted to a pro perl y

grounded/ear thed power so urce. A wall socket a nd any

extension cable must be fitted with a working protective (PE) conductor of earthing system.

c) The grinding machine is equipped with an undetachable

power cord. If the undetachable power cord is damaged, it should be

replaced with a special cord or a set available from the manufacturer or a special repair shop.

WARNING! BENCH GRINDER,

General safety warnings:

a) Place the material to be machined on the rotating grinding

wheel. The power tool can be switched off after removing the material machined. The material machined can move abruptly.

b) Do not place the material to be machined on the grinding

wheel side. Always grind by moving the material forwards.

The object machined can be thrown out of your hand during grinding resulting in injuries.

c) Fix the grinding machine carefully to the bench using bolts

or to any other stable surface to prevent any uncontrollable

Page 5

movement and minimize device-generated vibrations. Its construction is shown in Fig. A-C on p. 2:

d) Check grinding wheels before each use. Grinding wheels

shou ld be prop erly fixed and shoul d all ow for free movement. Carry out a no load test run at its maximum speed for at least one minute. Do not use damaged or vibrating grinding wheels. Damaged grinding wheels can break resulting in

serious injuries.

e) Children are not allowed to operate the device under any

circumstances.

APPLICATIONS:

The bench grinder is intended for dry rough and fine grinding of metals, plastics and other materials provided appropriate grinding wheel is used. The tool is designed for minor grinding jobs such as: processing and sharpening knives, scissors, drill bits, wood and stone chisels, cold chisels etc.

It is absolutely prohibited to use the tool in other applications.

Each application of the tool not in line with the intended use as specified below is strictly forbidden and makes the warranty terms null and void. The manuf acture r shal l not be h eld re sponsi ble fo r pos sible consequential damage that may arise due to or in connection with such application. Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings. Application of the tool in accordance with the intended use also refers to its maintenance, storage, transportation and repairs.

Defective electric tools can be handed over for repairs exclusively to service workshops appointed by the tool manufacturer. The tools supplied from electric grid shall be repaired exclusively by authorized electricians. Despite using the tool according to its intended application it is impossible to eliminate certain residual risk factors. Considering the tool construction the following risks may occur when operating the tool:

- Touching the abrasive wheel in its unguarded area.

- Throwing back grinding wheel parts by centrifugal force.

- Throwing back machined object or its fragment.

- Hearing loss if no necessary hearing protection is used.

- Cracking/breaking the grinding wheel.

- Harmful dust emission when dry grinding indoors.

THE SET INCLUDES:

Bench grinder -1 piece

Multi-grain grinding wheel - 1 piece

Fine grinding wheel - 1 piece

Anti-spark guards with fixings -2 pieces

Machined object supports with fixings - 2 pieces

User's manual - 1 piece

Warranty card - 1 piece

CONSTRUCTION:

The bench grinding machine is driven by a single-phase electric motor and is a Class I device – wall outlets and extension cables must be equipped with an earthing conductor/terminal.

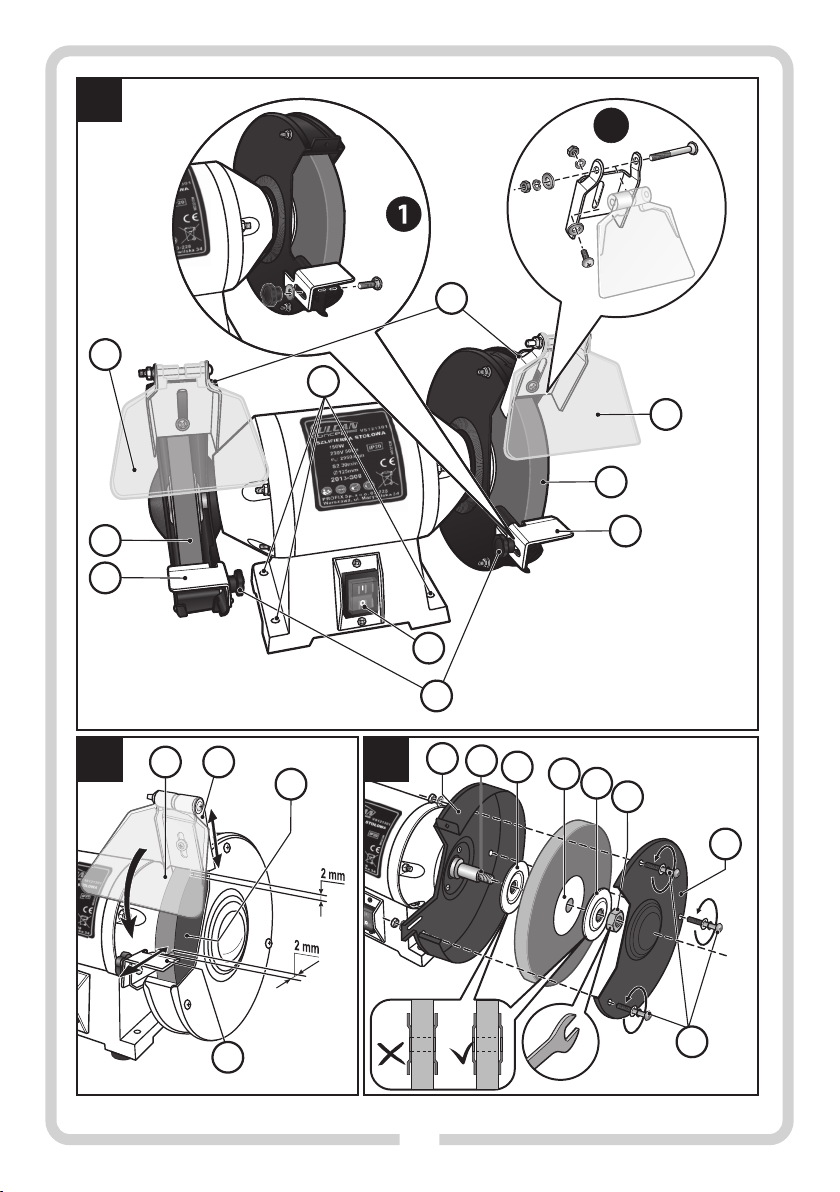

Fig. A: 1. Switch (on/off)

2. Butterfly nut

3. Machined object support

4. Grinding wheel

5. Anti-spark guard

6. Anti-spark guard fixing

7. Base mounting holes

Fig. C: 8. Fixing holes

9. Side guard

10. Retaining nut

11. Pressure flange

12. Paper washer

13. Spindle

14. Grinding wheel guard

SPECIFICATIONS:

Rated voltage 230 V Rated frequency 50 Hz Power consumption 150 W No load maximum speed 2950 rpm Grinding wheel dimensions (max. diameter х thickness x hole diameter) Grinding wheel granularity 1/2 36/60 No load peripheral speed 19 m/s Operation cycle S2 30 min Equipment Class Weight 5,7 kg Sound pressure level (LpA) 62,6 dB(A), ±3dB(A) Sound power level (LpW) 75,6 dB(A), ±3dB(A)

S2 30 min – interrupted operation, rated operation time 30 min.

NOTE! After 30 minutes of constant load operation stop using the machine and allow it to cool down completely.

PREPARING FOR OPERATION:

After unpacking the product check whether all components are present and install all parts supplied separately by following the assembly instructions.

NOTE: Before you start any installation or maintenance/adjustment always make sure that the machine is disconnected from the mains.

n Positioning the machine

To ensure operation safety, fix the grinding machine to a flat and stable working surface (e.g. a workbench). Place the grinder on a stable horizontal surface (table, bench) in an area providing free access and safe operation. Using the base mounting holes (7) install the machine on the bench securely with four fixing bolts. Bolts length depends on the bench top thickness.

n Installing the machined object supports

Machined object supports (3) should be installed as shown in Fig. A2, p.2.

125 x 16 x 12,7mm

Page 6

The gap between grinding wheel (4) and the machined object support Grinding (3) cannot exceed 2 mm and must be adjusted on a regular basis (see: Fig. B, p.2).

NOTE: Adjustments can be made only when the grinding wheel is stopped.

If the grinding wheel is worn so much that it is not possible to adjust the support gap as required, replace the grinding wheel.

n Installing the anti-spark guards

Anti-spark guards (5) should be installed as shown in Fig. A2, p.2. The gap between grinding wheel (4) and an anti-spark guard (6) cannot exceed 2 mm and must be adjusted on a regular basis (see: Fig. B, p.2).

NOTE: Adjustments can be made only when the grinding wheel is stopped.

n Replacing grinding wheels

NOTE: Protect the grinding wheel against falls, impacts and greasy contamination. It is prohibited to use the machine with grinding wheels damaged or non-compliant to specifications. Always check the grinding wheel for any damage before installation.

Check grinding wheel using the so-called «sound» method. After placing your grinding wheel on a wooden bar turn and tap it with a mallet; the check should cover both sides of the grinding wheel and different distances from the hole:

a) pure metal sound: the grinding wheel is not damaged – it can be

used.

b) rattling and quick stopping sound: the grinding wheel is cracked – it is

not allowed to use it as using it can be dangerous to the user.

To replace a grinding wheel (4) use a Ph2 screwdriver and an M8 flat wrench to undo 3 fixing screws (8) and remove the side guard (9) (see: Fig. C, p.2). Loosen the fixing nut (10) with an M19 flat wrench

(NOTE: The left grinding wheel is fixed with a left-hand thread, the right cutting wheel is fixed with a right-hand thread) holding the nut fixing the

pressure flange from the other side. Then, remove pressure flange (11), paper washer (12) and the grinding wheel off the spindle (13). Now you can replace the grinding wheel. To install a new grinding wheel perform the above steps in opposite direction. Pressure flanges should be pointed with their concave sides towards the grinding wheel.

NOTE: After completing the replacement, the grinding wheel should run for at least 1 minute with no load.

BEFORE YOU START OPERATION:

1. Make sure the power source para meters match the grinder parameters provided on its nameplate.

2. Make sure its switch (1) is in off position.

3. When using an extension cord make sure its parameters and cable cross-section meet the grinder power requirements. Extension cords should be as short as possible. When in use extension cords must be

Place the object to be ground on the machined object support (3) and press it against the grinding wheel (4). For optimum grinding effect keep moving the object slightly from one side to the other. This is the best way both to provide optimum performance and uniform grinding wheel wear. Please note that objects being ground heat up intensely. Considering this, it is recommended to cool down the object machined from time to time. During operation the grinding wheel loses its process properties i.e. pores get clogged due to material penetrating inside and it loses its circular shape. To open the pores it is recommended to use diamond or other dressers. WARNING: Dusts of certain materials, for example, lead containing paint coats, some wood types, minerals and some metals can be harmful. Direct physical exposure to dusts or inhaling them can result in allergic reactions and/or respiratory system diseases in operator and persons staying in the working area. Some dusts, e.g. oak wood or beech wood dust are considered to be carcinogenic, especially when combined with wood treatment chemicals (chromates, wood impregnates). Asbestos containing materials can be machined by specially trained personnel only. – Always keep the workplace well ventilated. – Dust masks are recommended. Observe all valid national and local regulations on handing materials to be machined.

MAINTENANCE AND STORAGE:

This power tool does not require any special maintenance. Store the machine in a place away from children, keep it clean and protect from humidity and dust. Storage conditions should exclude any mechanical damage and weathering. This device meets the requirements of both national and European standards and safety guidelines. Any repair should be carried out only by qualified personnel using original spare parts.

n Cleaning

NOTE: Before carrying out any cleaning unplug the machine from the mains.

To provide safe and efficient operation it is recommended to clean the tool directly after each use. Remove any deposits using compressed air. Clean the grinder housing with clean damp cloth and some soap. Do not use any cleaning agents and solvents, as they can damage machine plastic components. Protect machine interior against water penetration.

PROTECTION OF THE ENVIRONMENT:

fully uncoiled.

4. Before you start operation check whether grinder fixing is secure, making sure the grinding wheels move without any obstacles.

OPERATION:

Turning on/off To turn the tool on set the switch (1) in position I. To turn the tool off set the switch (1) in position 0.

NOTE: After changing or when starting operation, the grinding wheel should run for at least 1 minute with no load.

Each household may contribute to the recovery and reuse (recycling) of old machinery and equipment. Both in Poland and Europe a system for recovery of used equipment either exists or is being created. The system obliges all organizations that sell such equipment to collect the used machinery and appliances. Moreover, general purpose collecting points for such equipment are available.

The symbol nearby denotes that old equipment must

NOTE:

never be thrown away together with other waste (with the penalty of a fine). Hazardous components of electronic

equipment may adversely affec t the natural environment and human health.

Page 7

MANUFACTURER:

PROFIX Ltd., 34 Marywilska Street, 03-228 Warsaw, POLAND.

PICTOGRAMS:

Explanation of the icons located on the nominal plate and the information tags:

«Read this instruction before switching on the power supply and starting the work»

«Always wear safety goggles»

«Wear a dust mask»

«Wear »hearing protection

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

Page 8

INSTRUKCJA OBSŁUGI

SZLIFIERKA STOŁOWA VS121301

Instrukcja oryginalna

PRZED PRZ YSTĄPIENIEM DO UŻY TKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego przyszłego

wykorzystania. OS TRZ EŻE NIE ! Nal eż y p rze czy tać w szy stk ie o st r ze ż en i a d ot y cz ą ce b e zp i ec z eń s t wa użytkowania oznaczone symbolem i wszystkie w sk a z ó wk i d o t yc z ą ce b e z pi e c z eń s t wa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zac howaj wsz ystki e ost rzeż enia i wska zówki dot yczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elek tronarz ędzie zasila ne z sieci (z pr zewodem zasil ającym ) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TRZ EŻ ENI E! Og ól ne os trz eże ni a d oty czą ce bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy utrzymy wać porząd ek i do bre

oświetl enie. Niep orządek i złe oświetle nie przyc zynia s ię do

wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TRZ EŻ ENI E! Og ól ne os tr zeż eni a d ot ycz ące bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy

w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w prz ypadku elektronarzędzi mającyc h przewód z żył ą uziemien ia ochronn ego. Brak

przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) N ależy un ikać dot ykania powierzch ni uziem ionych lub

zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

waru nków w ilgotn ych. W przy padku prze dosta nia s ię do

el ekt rona rz ędz ia wod y, w zra sta ry zyk o po raż eni a p rąd em elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e n ale ży uży wa ć pr zew odu pr zył ącz eni oweg o d o przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z

daleka od źródeł ciepła, olejów, o strych kr awędzi lub ru cho mych cz ęśc i. Usz kod zon e l ub zap lą tan e p rze wod y

przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym

powietrzu, przewody przyłąc zeniowe należ y przedłuż ać prze dłużac zami prze znaczon ymi d o pra cy n a wol nym powietrzu. Uży wanie przedłużacza przeznaczonego do pracy na

wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zalec a się podłączenie urządzenia do sieci elektr ycznej

wypo sażonej w w yłącznik różnic owo-prądo wy (RC D) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowani e RCD z mniejsza r yzyko po rażania prą dem

elektrycznym.

OS TR ZEŻ ENI E! Og ól ne os tr zeż eni a do tyc ząc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fiz ycznej, cz uc iow ej lu b p sy chi cz nej , l ub os ob y n ie ma ją ce doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Należy być przew idujący m, obs erwować co s ię rob i i

zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwag i podcza s pracy e lektronarzę dziem moż e spowodowa ć poważne osobiste obrażenia.

c) Należy stosować wyposażenie ochronne. Należy zawsze

zak łada ć oku lary och ronne . Uż ywan ie w odp owie dnic h

wa run kac h w yp osa żen ia oc hro nne go, tak ie go ja k ma sk a przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.

d) N al eży u ni ka ć n ie za mi er zon eg o ro zr uc hu. P rz ed

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem

na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Przed uruch omieniem elektr onarzędz ia nal eży usu nąć

wszystkie klucze. Pozostawienie klucza w obracającej się c zęści

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy w ychylać się za daleko. Należy cały czas stać

pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymy wać swoje włosy,

Page 9

ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania,

biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeże li u rządzen ia s ą prz ystoso wane do p rzyłą czenia

zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

OST RZEŻE NIE! Ogó lne o strze żenia dot ycząc e bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciążać. Należy stosować

elektronarzędzie o moc y odpowiedniej do wykony wanej pra cy. W łaśc iwe ele ktron arzę dzie umo żliw i pra cę l epsz ą i

bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy uży wać elektronarzędzia, jeżeli łącznik go nie

załącza i nie w yłącza. Każde elektronarzędzie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odłą czyć akumul ator pr zed w ykonani em ka żdej nastaw y, wym iany czę ści lub magaz ynowaniem. Takie

za po bi eg aw cz e ś ro dk i be zp ie cz eń st wa re du ku ją r yz yk o przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowy wać poza

za si ęg ie m d zi ec i i ni e na le ży p oz wal ać o so bom nieza znajom ionym z el ektrona rzędzi em lub nini ejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są

niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Elektronarzędzia należy konserwować. Należy sprawdzać

współosiowoś ć lub z akleszczenie się czę ści ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronar zędzia. Je żeli stwie rdzi się usz kodzen ia, n ależy ele ktrona rzędz ie p rzed użyc iem naprawić. Przyczyną wielu wypadków jest niefachowy sposób

konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie

utr zymy wanie ostr ych krawę dzi narz ędzi tnąc ych z mnie jsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Ele ktronarzędz ie, wyp osażenie, narzęd zia robo cze itp.

należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niskich temperaturach, lub po dłuższym okresie nie

użytkowania, zalecane jest włączenie elektronarzędzia bez obci ążenia na okre s kil ku min ut w cel u wła ściwego rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną

(nie mokra) szmatk ę i myd ło. Nie stosować benzyny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po

upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone pr zed odblokowaniem za

pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowy wać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odbywać się w

op akow ani u o ryg ina lny m, za bezp iec zaj ąc ym prz ed uszkodzeniami mechanicznymi.

OS TRZ EŻE NIE ! Ogó ln e o str zeż eni a d ot yczą ce bezpieczeństwa użytkowania narzędzia.

Na p ra wy g wa ra nc y jn e i p og wa ra nc y jn e s wo ic h

elektronarzędzi w ykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

b) Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu,

to powin ien o n być wy mienio ny u wyt wórcy lub w sp ecja list ycz nym zak ład zie na praw czy m al bo pr zez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

OSTRZEŻENIE!

Podczas pracy narzędziem elektrycznym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

OSTRZEŻENIE! SZLIFIERKA STOŁOWA, ostrzeżenia dotyczące bezpieczeństwa.

Należy zawsze stosować okulary ochronne.

a) Elektronarzędzie należy użytkować tylko z zamontowanymi

osłonami przeciwiskrowymi. Wytwarzane iskry mogą stać się

przyczyną uszkodzeń wzroku, a także spowodować pożar przedmiotów znajdujących się w pobliżu.

b) Podczas pracy osłony przeciwiskrowe należy przechylić tak

mocno, jak tylko to możliwe ku dołowi. Podczas obróbki metali

dochodzi do iskrzenia.

c) Podczas pracy elektronarzędzia nie wolno wkładać rąk pod

obracającą się ściernicę. Może to stać się przyczyną poważnych

obrażeń ciała.

d) Należy używać tylko ściernic, zalecanych przez wytwórcę,

ozn akowan ych w arto ścią prę dkośc i ró wną pręd kości maszyny lub większą, zapisaną na tabliczce znamionowej osprzętu. Fakt, że osprzęt daje się zamontować do elektronarzędzia,

nie jest gwarantem bezpiecznego użycia.

e) W żadnym wypadku nie należy używać uszkodzonych lub

odkształconych ściernic. Przed każdym użyciem należy skontrolować ściernice pod kątem odpr ysków i pęknięć. W

razie upadku elektronarzędzia lub ściernicy, należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć inną, nieuszkodzoną ściernicę. Po sp raw dze niu i zam oco wan iu śc ier nic y, nal eż y u ruc hom ić elektronarzędzie i pozostawić włączone przez minutę na najwyższych obrotach, zwracając przy tym uwagę, aby użytkownik i inne osoby postronne znajdowały się poza strefą zasięgu obracającej się ściernic.

f) Należy regularnie sprawdzać odstęp pomiędzy blatem stołu.

Nasta wiać o słonę przec iwiskrową tak częs to, aby jej

Naprawa:

Bezpieczeństwo osobiste:

Page 10

poł ożeni e był o do stoso wane do zuż ycia ści ernic y, z zachowaniem odległości między osłoną a ściernicą, nie większej niż 2 mm. W przypadku większego odstępu ochrona przed

iskrami nie jest w ystarczająca. Obrabiany przedmiot może zostać wciągnięt y podczas ruchu rotac yjnego ścier nicy i sp owodować obrażenia.

g) Należy nosić far tuch roboczy. Należy zwrócić uwagę, aby nie

narazić nikogo na niebezpieczeństwo spowodowane iskrami powstającymi podczas obróbki. Należy usunąć wszystkie łatwopalne materiały, znajdujące się w pobliżu.

h) Dopuszczalna prędkość obrotowa stosowanego narzędzia

ro boc zeg o n ie mo że by ć m nie jsz a n iż po dan a n a el ekt ron arz ędz iu mak sym aln a p ręd koś ć o bro tow a. Narzędzie robocze, obracające się z szybszą niż dopuszczalna prędkością, może się złamać, a jego części odprysnąć.

OSTRZEŻENIE! SZLIFIERKA STOŁOWA, ostrzeżenia dotyczące bezpieczeństwa.

Bezpieczeństwo elektryczne:

a) Ni e wo lno uży wać ele ktron arzę dzia z usz kodzo nym

przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają

ryzyko porażenia prądem.

b) El ekt ron arz ędz ie na leż y p odł ącz yć do pr awi dło wo

uziemion ego źródł a prądu. Gniazdko sieciowe i pr zewód

przedłużający muszą posiadać właściwie funkcjonujący przewód ochronny uziemiający układu sieciowego.

c) Szl if ier ka wy po saż ona j est w pr ze wód za sil aj ąc y

nieodłączalny. Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być zastąpiony specjalnym przewodem lub zespołem dostępnym u wytwórcy lub w specjalistycznym zakładzie naprawczym.

O S TR Z E Ż EN I E ! S Z L IF I E R KA S TO Ł O WA , - P ęk n ogólne ostrzeżenia dotyczące bezpieczeństwa:

a) Materiał pr zeznaczony do obróbki należy przyłożyć do

włączo nego ele ktronarzę dzia. El ektronarz ędzie m ożna wyłączyć dopiero po podniesieniu obrabianego materiału.

Obrabiany materiał może się gwałtownie poruszyć.

b) Nie wolno przykładać obrabianego elementu do bocznej

strony obracającej się ściernicy. Szlifować należy zawsze posuwając go do przodu. Obrabiany przedmiot może zostać

wyrwany z ręki podczas ruchu rotacyjnego ściernicy i spowodować obrażenia.

c) Szlifierkę należy starannie przymocować do stołu za pomocą

śrub lub do stabilnego podłoża, tak aby uniemożliwić niekon trolowane przem ieszczenie się urządze nia ora z zminimalizować drgania wywoływane przez urządzenie.

d) Narzędzia szlifierskie należy kontrolować przed każdym

użyci em. N arzędz ie sz lifiers kie m usi b yć pra widłowo za moc ow ane i mu si mó c s ię sw obo dn ie ob ra cać . Przeprowadzić bieg próbny bez obciążenia i przy najwyższej prędkości obrotowej, trwający co najmniej jedną minutę. Nie używać uszkodzonych, zwichrowanych bądź wibrujących narzędzi szlifierskich. Uszkodzone narzędzia szlifierskie mogą się

złamać i spowodować poważne obrażenia.

W żadnym przypadku urządzenie nie mogą obsługiwać

dzieci.

PRZEZNACZENIE SZLIFIERKI:

Szlifierka stołowa jest przeznaczona do zgrubnego i dokładnego szlifowania na sucho metalu, tworzywa sztucznego i innych materiałów, pod warunkiem użycia odpowiedniej tarczy ściernej. Urząd zenie zo stało zaproje ktowane głównie do szlifierskich,

takich jak: obróbka i ostrzenie noży, nożyczek, wierteł, dłut

drobnyc h prac

stolarskich i kamieniarskich, przecinaków itp.

Kate goryc znie wykl ucza się wyko rzyst anie urzą dzeni a do wszelkich innych celów.

Każde użycie elektronarzędzia niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody. Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Poprawne użytkowanie elektronarzędzia dotyczy także konserwacji, składowania, transportu i napraw. Elekt ronarzędzi e może być n aprawiane wyłąc znie w punk tach serwisowych wyznaczonych przez producenta. Urządzenia zasilane z sieci powinny być naprawiane tylko przez osoby uprawnione. Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na kon strukcję i budowę maszyny mogą wystąpić następują ce niebezpieczeństwa:

- Dotknięcie ściernicy w nieosłoniętym obrębie ściernicy.

- Wyrzucenie przez siłę odśrodkową uszkodzonych części tarcz ściernych.

- Odr zuc eni e pr zedm iot u ob rab iane go lub czę ści pr zedm iot u obrabianego.

- Uszkodzenia słuchu w wypadku niestosowania słuchawek ochronnych. ięc ie / zła m a n ie śc ie rn ic y

- Szkodliwe dla zdrowia emisje pyłów w przypadku wykonywania prac na

sucho w zamkniętych pomieszczeniach.

KOMPLETACJA:

Szlifierka stołowa

ź -1 szt.

Ś a -

ciernic

ź wieloziarnista 1 szt. źŚ a -

ciernic

drobnoziarnista 1 szt.

Osłony przeciwiskrowe

ź z elementami mocującymi -2 szt.

Podpórki przedmiotu obrabianego

ź z elementami mocującymi - 2 szt. źInstrukcja obsługi - 1 szt. źKarta gwarancyjna - 1 szt.

BUDOWA MASZYNY:

Szli fierka stoł owa je st urządzeniem w pierwszej klasie sprzętu -

napę dzana prze z sil nik j ednofa zowy i

gniazdo i przewód przedłu-

żający muszą posiadać sprawny przewód uziemnienia. Budowa szlifierki przedstawiona jest na rys. A-C na str. 2:

Rys.A: 1. Włącznik

2. Nakrętka motylkowa

3. Podpórka przedmiotu obrabianego

Ś a

4. ciernic

Page 11

5. Osłona przeciwiskrowa

6. Mocowanie osłony przeciwiskrowej

Otwory do montażu podstawy

Rys.C: 8. Śruby mocujące

9. Osłona boczna

10. Nakrętka mocująca

11. Kołnierz dociskowy

12. Podkładka papierowa

13. Wrzeciono

14. Osłona ściernicy

DANE TECHNICZNE:

Napięcie nominalne 230 V Częstotliwość nominalna 50 Hz Moc pobierana 150 W Max. prędkość obrotowa bez obciążenia 2950/min Wymiary sciernic (max. średnica х grubość x Ø otworu)

125 x 16 x 12,7mm

Ziarnistość ściernic 1/2 36/60 Prędkość obwodowa ściernicy bez obciążenia 19 m/s Cykl pracy S2 30 min Klasa sprzętu

Masa 5,7 kg Poziom ciśnienia akustycznego (LpA) 62,6 dB(A), ±3dB(A) Poziom mocy akustycznej (LpW) 75,6 dB(A), ±3dB(A)

S2 30 min – praca dorywcza, nominalny czas pracy 30 min.

UWAGA! Po 30 min pracy ze stałym obciążeniem należy przerwać pracę do całkowitego wystudzenia szlifierki.

PZRYGOTOWANIE DO PRACY:

Po rozpakowaniu sprawdzić kompletność urządzenia i założyć nie zamontowane elementy zgodnie z instrukcją.

UWAGA: Przed dokonaniem jakiegokolwiek montażu lub regulacji należy upewnić się że urządzenie jest odłączone od sieci zasilającej.

Ustawienie szlifierki

Aby zapewnić bezpieczeństwo eksploatacji, szlifierkę należy zawsze mocować na płaskiej i stabilnej powierzchni roboczej (np. stole warsztatowym).

Ustawić szlifierkę na stabilnym poziomym podłożu (stole) umożliwiającym swobodną i bezpieczną pracę. U otworów montażu podstawy

przykręcić ją do stołu czterema

(7) szty wnie

w miejscu

żywając

odpowiednimi śrubami mocującymi. Długość śrub zależy od grubości stołu.

Montaż podpórek przedmiotu obrabianego

Podpórki przedmiotu obrabianego

(3) należy zamontować zgodnie z rys.

A1, str.2. Odstęp pomiędzy (4) i podpórką (3)

ściernicą

przedmiotu obrabianego

może wynosić co najwyżej 2 mm i musi być regularnie nastawiany do tej

(patrz: rys. B, str.2)

wartości .

UWAGA: Ustawienie podpórki powinno odbywać się kiedy tarcza jest nieruchoma.

Jeśli ściernica jest tak mocn o zużyta, że

nie daje się nastawić do tej wartości, należy wymienić

obrabianego ściernicę.

Montaż osłon przeciwiskrowych

Osłony przeciwiskrowe (5) należy zamontować zgodnie z rys. A2, str.2. Odstęp pomiędzy ściernicą (4) i

mocowaniem osłony przeciwiskrowej

(6) może wynosić co najwyżej 2 mm i musi być regularnie nastawiany do tej wartości (patrz: rys. B, str.2).

UWAGA: Ustawienie odstępu powinno odbywać się kiedy ściernica jest nieruchoma.

n Wymiana

ściernic

UWAGA: Chronić ściernice przed upadkami, uderzeniami i smarami. Zabrania się używania urządzenia z uszkodzonymi ami oraz niezgodnymi ze specyfikacją. Przed wymianą należy zawsze sprawdzić jej stan i dokładnie obejrzeć.

ścierni c Ścierni c

Kontrola odbywa się w prób ie «na dźwięk». ę umieszczoną na drewnianym pręcie obracamy i jednocześnie opukujemy drewnianym młotkiem, dotyczy to obu stron ściernicy oraz różnych odległości od otworu:

a) czysty metaliczny dźwięk: a nie jest pęknięta – można używać. b) brzęczący i szybko milknący odgłos: a jest pęknięta – nie

ściernic

wolno używać ponieważ stwarza niebezpieczeństwo dla użytkownika. Dla wymiany ściernicy (4) należy za pomocą wkrętaka Ph2 i klucza płaskiego M8 odkręcić 3 śruby mocujące (8) i zdjąć (patrz: rys. C, str.2)

. Poluzować nakrętkę (10) za pomocą

mocująca

klucza płaskiego M19 (UWAGA: Lewa tarcza ścierna przymocowana jest

za pomocą gwintu lewoskrętnego, prawa tarcza tnąca za pomocą prawoskrętnego) podtrzymując z przeciwnej strony nakrętkę

kołnierz dociskowy dociskowy

. Następnie zdjąć kołnierz (11), podkładkę

papierową (12) i ściernicę z wrzeciona (13). Teraz można wymienić ściernicę. Montaż odbywa się w odwrotnej kolejności.

muszą być zwrócone wklęsłą stroną do ściernicy.

dociskowe

UWAGA:

Po wymianie ściernice powinny pracować bez obciążenia co

najmniej 1 minutę.

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Upewnić się, że źródło zasilania ma parametry odpowiadające

parametrom szlifierki podanym na tabliczce znamionowej.

2. Upewnić się że włącznik (1) szlifierki jest w pozycji wyłączenia.

3. W przypadku pracy z przedłużaczem należy upewnić się że

parametr y przedłuż acza, przek roje przewodów, odpowiadaj ą

parametrom szlifierki. Zaleca się stosowanie jak najkrótszych przedłużaczy. Przedłużacz powinien być całkowicie rozwinięty.

4. Przed rozpoczęciem pracy należy sprawdzić mocowanie szlifierki i

zwrócić uwagę na to, aby swobodnie się obracały.

ściernice

PRACA:

Włączanie/ wyłączanie

W celu włączenia ustawić włącznik (1) w pozycji I. W celu wyłączenia ustawić włącznik (1) w pozycji 0.

UWAGA: Po każdej wymianie i przed rozpoczęciem szlifowania tarcza ścierna powinna pracować bez obciążenia co najmniej 1 minutę.

podpórkę

ściernic

ściernicy

osłonę boczną (9)

przedmiotu

mocująca

Kołnierzy

Page 12

Szlifowanie

Szlifowany element oprzeć na podpórce (3) i docisnąć lekko do ściernicy (4). W celu osiągnięcia optymalnego wyniku szlifierskiego poruszać obrabianym elementem tam i z powrotem. W ten sposób zapewnione zostaje również równomierne zużycie ściernicy.

Należy mieć na uwadze, że w czasie czynności szlifowania przedmiot obrabiany ulega silnemu nagrzaniu. Z tego względu należy od czasu do czasu ochłodzić przedmiot obrabiany przez zanurzenie w zimnej wodzie.

W czasie procesu szlifowania a traci swoje własności skrawne tzn. zapychają się jej por y od usuwanego materiału oraz traci kołowość. Do otwi erania powi erzchn i robo czej o raz pr zywra cania kołowo ści rekomendujemy obciągacze diamentowe lub innego typu.

OSTRZEŻENIE: Pyły niektór ych materiałów, na przykład powłok malarskich z zawar tością ołowi u, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może w ywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdując ych się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

– Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej. Należy stosować się do aktualnie obowiązujących w danym kraju

przepis ów, reguluj ących za sady obc hodzenia się z mater iałami przeznaczonymi do obróbki.

PRZECHOWYWANIE I KONSERWACJA:

Ma sz yna w za sa dzi e ni e w ym ag a s pec ja lny ch za bi egó w kons erwac yjnych . Mas zynę nal eży p rzecho wywa ć w miej scu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możli wość us zkodzeń mechan icznych oraz wpływ szkodl iwych warunków atmosferycznych. Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wyt ycznymi bezpieczeństwa. Wszelkie naprawy muszą być prz eprow adza ne p rzez wyk wali fikow any per sone l, u żywa jąc oryginalnych części zamiennych.

n Czyszczenie

UWAG A: P rzed rozpo częc iem jaki chkol wiek prac zwi ązanyc h z czyszczeniem wyciągnąć wtyczkę z gniazdka.

Aby zapewnić bezpieczną i wydajną pracę, zaleca się czyszczenie

przedmiotu obrabianego

ściernic

urządzenia bezpośrednio po każdorazowym użyciu. Zaleca się przedmuchanie maszyny sprężonym powietrzem. Obudowę szlifierki wycierać czystą wilgotną ściereczką, z niewielką iloś cią myd ła. Ni e uży wać ż adnych środków czys zczącyc h ani rozpuszczalników, mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza ur ządzenia nie dostała się woda.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w

spr zęci e e lekt rycz nym i ele ktron iczn ym wpł ywaj ą negatywnie na środowisko naturalne i zdrowie ludzi.

Gospod arstwo d omowe pow inno prz yczyniać się do o dzysku i ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego ws zystkie pun kty sprzedaż y ww. sprz ętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PRODUCENT:

PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa

PIKTOGRAMY:

Objaśnienia ikonek, które mogą znajdować się na tabliczce znamionowej i naklejkach informac yjnych:

«Przed uruchom ieniem p rzeczy tać instr ukcję obsługi»

«Zawsze stosować okulary ochronne»

«Stosować maskę »przeciwpyłową

«Stosować środki ochrony słuchu»

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są prz ykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy PROFIX Sp. z o.o. jest zabronione.

Page 13

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

НАСТОЛЬНАЯ ШЛИФОВАЛЬНАЯ МАШИНА VS121301

Перевод оригинальной инструкции

ПЕРЕД НАЧАЛОМ ЭК СПЛУАТАЦИИ НЕОБ ХОДИМО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Х ра н ит ь и н ст р ук ц и ю дл я в о зм о жн о г о применения в будущем.

ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс еми п ред уп реж де ния ми, к аса ющ ими ся бе зо пас но сти п ри эк сп луа та ции , об озн аченными символом и всеми указаниями по технике безопасности.

Несоблюдени е указанных ниже предупреждени й, касающихся безопасности и указаний по технике безопасности может привести к пораже нию эле ктрическ им током , пожар у и/или серьёз ным травмам тела.

Необходимо хранить все пр едупреждения и указан ия, касающиеся техники безопасности, чтобы можно было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕД УПРЕЖ ДЕНИЕ ! Общ ие п редупр ежден ия,

касаю щиеся безоп асности при эксп луатации инструмента.

Техника безопасности на рабочем месте:

а) Не обх од имо п одд ер жив ат ь п оря до к и х оро ше е

освещение на рабочем месте. Беспорядок и плохое освещение

являются причиной несчастных случаев.

б) На с лед ует ис пол ьз ова ть эл ект рои нс тру мен т в о

в зр ы во о па с но й с ре д е, о б ра зу ю ще й ся л е гк о воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

мо же т пр ив ес ти к по те ре к он тро ля н ад эл ек тр оинструментом.

ПРЕД УПРЕЖД ЕНИЕ! Общи е пре дупреж дения, касаю щиеся безопа сности при эксплу атации инструмента.

Электробезопасность:

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителей электропитания в случае использования электроинструментов, имеющих провод электропитания с защитным заземляющим проводником. Отсутствие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

Необходи мо избегат ь прикосно вения к поверхнос ти

б)

заземлённых или закороченных на массу элементов, таких как трубы, нагреватели, радиаторы центрального

отопления и холодильные агрегаты. В случае прикосновения

за зе млё нн ого ил и за кор оч енн ог о н а м ас су эл еме нт а увеличивается опасность поражения электрическим током.

в) Не подвергать электроинструменты воздействию дождя

и ли в л а жн ы х у с л ов и й . В с лу ч а е п о па д а н ия в

электроинструмент воды увеличивается опасность поражения электрическим током.

Не с оз д ав ат ь оп ас но с ти п ов ре жд ен ия к аб ел я

г)

электропитания. Ни в коем случае не использовать кабеля электропитания, чтобы переносить или тянуть электроинструмент или для извлечения штепсельной вилк и из розе тки. Кабел ь элек тропит ания долже н находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные

кабели электропитания увеличивают опасность поражения электрическим током.

Если электроин струмент эксплуати руется на свежем

д)

возд ухе, следу ет исп ользов ать у длините ли ка беля электр опитания, предн азначенны е для работы вне п ом е ще н ий . И с п ол ь з ов а ни е у д ли н ит е л я к аб е ля

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е)

Рекомендуется подключение устройства к электрической сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде

)

неизбежна, в качестве защиты от напряжения питания необ ходимо испо льзоват ь защ итное устро йство по разностному току (RCD). Применение защитного устройства

по ра зно стн ому то ку сн ижа ет опа сн ост ь п ора жен ия электрическим током.

ПРЕД УПРЕЖД ЕНИЕ! Общ ие пр едупре ждения , касаю щиеся б езопасно сти пр и экспл уатации инструмента.

Индивидуальная безопасность:

а)

Нас тоя щее об оруд ова ние не пр една зна чено дл я эксплуатации лицами (включая детей) с физическими, сенсор ными ил и умст венными ограни чениями или лиц ами, не име ющими опы та и ли н е зн ающим и обор удова ния, разв е что это осу ществл яется под на дзор ом или в со отве тст вии с инс тру кцие й п о экс плуат ации обо рудов ания, пер еданн ой ли цами, отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эксплуатации электроинструмента. Не следует экс плу атир ова ть э лек трои нстр уме нт в со стоя нии пе р еу то мл ен ия и ли н ах о дя сь п од д ей ст ви ем наркотиков, алкоголя или лекарств. Мгновение невнимания

во время эксплуатации электроинструмента может быть причиной травмы пользователя.

в)

Необ ходим о при менят ь сре дства личн ой з ащиты.

Page 14

Нео бходи мо об язате льно раб отать с защи тными

очками. Применение в соответствующих условиях средств

личной защиты, таких как противопыльный респиратор, противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Необходимо избегать случайного запуска в работу.

Прежде чем вставить вилку кабеля электропитания в сетевую розетку или подключить аккумулятор, а также

п е р е д т е м , к а к п о д н я т ь и л и п е р е н е с т и эл ект рои нс тру мен т, не обх оди мо уб еди тся , чт о вк лю ча те ль эл ек тр ои нс тр уме нт а на хо ди тс я в положении «выключено». Перенос электроинструмента с

пал ьце м на вык люч ател е и ли п одк люче ние эле ктро инструмента к сети питания при включенном выключателе может привести к несчастному случаю.

д) Прежде, чем запустить электроинструмент в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо

всё время сохранять устойчивость и равновесие. Это

позволяет лучше контролировать электроинструмент в неожиданных ситуациях.

ж) Необ ходим о име ть с оответ ствую щую о дежду . Не

работа ть в свобод ной од ежде ил и с б ижутерией . Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов.

Свободная одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

в не шн ег о п ыл ео тв о да ( пы ле у ла вл ив а ющ ег о устройства) и поглотителя пыли, необходимо убедится, что о ни присоедин ены и п равильно при меняются.

Пр име нен ие пог лот ите ле й пы ли мо жет ум ень шит ь опасность, связанную с запыленностью.

ПРЕД УПРЕЖДЕ НИЕ! О бщие преду прежден ия, касающ иеся без опасности при эксплу атации инструмента.

Эксплуатация и уход за электроинструментом:

a) Не д опу ск ать пе ре гру зк и э лек тр оин стр ум ент а.

Пр им ен ят ь э ле кт ро инс тр ум ен т с мо щн ос ть ю, соответств ующей выполн яемой работе . Надлежащи й

электроинструмент позволит лучше и безопаснее работать при нагрузке, на которую он рассчитан.

б) Не следует применять электроинструмент, если его

включатель не включатся и не выключается. Каждый

электроинструмент, который не может включаться или выключаться выключателем, представляет опасность и должен быть передан на ремонт.

в) Нео бход имо отс оеди нить ште псел ьную ви лку от

ис то чн ик а п ит ан ия эл ек тр ои нс тру ме нт а и /и ли отсо единить аккум улятор прежд е чем выпол нить какую-либо установку, замену части или складирование устройства. Такие предупредительные меры безопасности

снижают риск случайного запуска электроинструмента в повреждён, он должен быть заменён на предприятии-

работу.

г) Неиспользуемый электроинструмент следует хранить в

недоступном для детей месте и не разрешать тем, кто нез наком с эле ктрои нстру мент ом и ли н астоя щей инс трукц ией, пол ьзова ться эле ктрои нстру менто м.

Э ле кт р ои нс т ру ме н т о п ас е н в р ук а х н е об уч е нн ы х пользователей.

д) С л е д у е т в ы п о л н я ть т е х н и че с к и й у х о д з а

эл ек тр ои нст ру ме нт ом . Н ео бх од имо п ро ве рит ь соо сност ь или отс утств ие з аедан ия (з ащемл ения) подвижных элементов, трещин частей, а также все др у ги е фа кт о ры , мо гу щ ие в ли ят ь на р аб о ту э ле кт р ои нс т ру м ен та . В с лу ча е о бн ар у же ни я не исп рав нос ти , н еоб ход имо вы по лни ть ре мон т электроинструмента. Причиной многих несчастных случаев

яв л яе тс я не пр о фе сс ио на л ьн ый с по со б вы по л не ни я технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и

т. п. необходимо применять в соответствии с настоящей ин стр укц ией , у чит ыва я р або чие ус лов ия и вид выполняемой работы. Применение электроинструмента не

по назначению может привести к опасным ситуациям.

з) Пр и н изкой те мпера туре или по сле дли тель ного

перерыва в эксплуатации рекомендуется включение электроинструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Для чистки электроинструмента применять мягкую,

влажную (не мокрую) тряпку и мыло. Не применять бензина, растворителей и д ругих средств, могущих повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб еди вшис ь, чт о в се ег о по дви жны е э лем ент ы заблокированы и защищены от разблокировки при помощи оригинальных элементов, предназначенных для этой цели.

к) Электроинструмент должен храниться в сухом месте и

быть защищённым от пыли и проникания влаги.

л) Тр анспо ртиро вку э лектр оинстр умент а не обходи мо

выполнять в оригинальной упаковке, защищающей от механических повреждений.

ПРЕД УПРЕЖДЕ НИЕ! Общие пред упрежде ния, касающ иеся бе зопасности при эксплу атации инструмента.

Гар ант ийны й и пос лег аран тийн ый рем онт сво их

элект роинструм ентов в ыполняет серв исная с лужба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

б) Ес ли не отс ое дин яем ый ка бел ь эл ект роп ит ани я

Ремонт:

Page 15

изгото вителе и ли спец иализирова нном рем онтном

предприятии, либо квалифицированным лицом, что

позволит избежать опасности.

ПРЕДУПРЕЖДЕНИЕ!

Во время работы с электроинструментом следует

обязательно соблюдать основные меры безопасности при раб оте, чтоб ы изб ежать взры ва, п ожара , пор ажения электрическим током, или механической травмы.

П Р Е Д У П Р Е Ж Д Е Н И Е ! Н А С Т О Л Ь Н А Я

ШЛИФОВАЛЬНАЯ МАШИНА, предупреждения по

технике безопасности

Индивидуальная безопасность:

Необходимо обязательно работать с защитными

очками.

a) Э лект роин стру мент не обхо димо экс плу атир оват ь

только с установленными противоискровыми щитками.

Возникающие искры могут привести к повреждению зрения, а также быть причиной пожара в случае загорания находящихся вблизи предметов.

б) Во время работы противоискровые щитки необходимо

наклонить по возможности максимально вниз. В процессе

обработки металла образуются искры.

в) В о вре мя ра боты элек троинс трумен та за прещен о

вкладывать руки под вращающиеся абразивные круги.

Это может привести к серьёзным травмам тела.

г) Н еоб ход имо пр име нять т ольк о р еко мен дуе мые

пр оиз во дит еле м аб раз ив ные кр уг и, у ко тор ых указанная на маркировке скорость вращения должна быть не меньше скорости вращения машины. Тот факт,

чт о р або чий ин ст рум ент во зм ожн о у ста но вит ь н а эле ктро инст руме нте, не г аран тиру ет е го б езоп асно й эксплуатации.

д) Ни в коем случае не использовать повреждённые или

деформированные абразивные круги. Перед каждым применением необходимо проверить абразивный круг на отс утст вие ско лов и т рещи н. В сл учае пад ени я

электрои нструмента или аб разивного к руга, необ ходимо проверить, не повред ился ли он, или прим енить другой, неповреждённый абразивный круг. После проверки и закрепления абразивного круга, запустить электроинструмент в работу и позволить работать с максимальной частотой вращения 1 минуту. Необходимо при этом следить, чтобы пользователь и другие посторонние лица находились вне зоны воздействия вращающихся абразивных кругов.

е) Нео бход имо рег улярн о п ровер ять ра сстоя ние до

п од ст а вк и д ля о б ра ба т ыв а ем о го п ре д ме т а. Необходимо регулировать противоискровой щиток так часто, чтобы его расположение соответствовало износу а б р а з и в н о г о к р у г а и р а с с т о я н и е м е ж д у противоискровым щитком и абразивным кругом не превышало 2 мм. В случае большего расстояния, защита от

искр будет недостаточной. Обрабатываемый предмет может быть втянут во время вращения абразивного круга и это может привести к травмам.

ж) С ледует рабо тать в р абочем хала те. Необх одимо

обра тить внима ние, чтобы не подв ергать ник ого опасно сти, св язанной с ис крами, возника ющими в пр оцес се об раб отки . Н еоб ход имо ус тра нить вс е на хо дя щи ес я в бл из и ле гк ов ос пл ам ен яющ ие ся материалы.

з) Допустимая частота вращения применяемого рабочего

инструмента не может быть меньше указанной на электроинструменте максимальной частоты вращения.

Рабочий инструмент, вращающийся со скоростью большей, чем его допустимая скорость вращения, может повредиться, а его части могут разлететься.

П Р Е Д У П Р Е Ж Д Е Н И Е ! ШЛИФОВАЛЬНАЯ МАШИНА, технике безопасности.

Электробезопасность:

a) За преще но э ксплу атир овать эле ктрои нстр умент с

п ов ре жд ён н ым к аб ел ем э ле к тр оп ит а ни я. Н е прикасаться к повреждённому кабелю электропитания. В случ ае п овре ждени я ка беля эле ктроп итан ия в проц ессе работ ы, из влечь ште псельн ую ви лку и з розетки. Повреждённ ые провода увеличивают опасность

поражения электрическим током.

б) Эл ек тр оин ст ру мен т не об ход им о п од кл ючи ть к

правильно заземлённому источнику электропитания.

Сетев ая розет ка и у длинител ь кабел я элект ропитани я долж ны име ть надл ежащим образ ом фун кционир ующий защитный заземляющий провод.

в) Шли фова льн ая м ашин а и меет нео тсое дин яемы й

кабель электропит ания. Если неотсоеди няемый кабе ль

электропитания будет повреждён, необходимо заменить его сп ец иал ьн ым ка бел ем ил и б лок ом на пр ед при ят иииз г от ов и те ле и ли с пе ц иа ли зо в ан но м ре м он тн о м предприятии.

П Р Е Д У П Р Е Ж Д Е Н И Е ! ШЛИФОВАЛЬНАЯ МАШИНА, ния по технике безопасности

a) Обр абат ыва емый пр едме т сл еду ет п рил ожит ь к

работающему электроинструменту. Электроинструмент м о ж н о в ы к л ю ч и т ь т о л ь к о п о с л е с н я т и я обрабатываемого предмета. Обрабатываемый предмет

может внезапно переместиться.

б) Запрещено прикладывать обрабатываемый предмет к

боковой стороне вращающегося абразивного круга. При шлифовке необходимо перемещать его только по торцу круга. Обрабатываемый предмет может быть втянут во

время вращательного движения абразивного круга и это может привести к травмам.

в) Ш лиф ова льн ую маш ину не обх оди мо тщ ате льн о

пр икр епи ть пр и п омо щи ви нто в к ст олу ил и к стабильному основанию, таким образом, чтобы было не во зм ож но н ек он тр ол ир уе мо е пе ре ме ще ни е устройства и создаваемые машиной вибрации были сведены к минимуму.

г) Абразивные инструменты необходимо проверять перед

Н А С Т О Л Ь Н А Я

предупреждения по

Н А С Т О Л Ь Н А Я

общие предупрежде-

Page 16

ка ждым пр имен ени ем. Аб рази вны й ин стр умен т долж ен бы ть н адлежа щим о бразом закр еплён и свобод но враща ться. Сл едует вы полнить пробную работу без нагрузки с максимальной частотой вращения в течение не менее одной минуты. Не применять повре ждённых, выщерб ленных или вибри рующих абразив ных инстр ументов. Повреждён ные абр азивные

инструменты могут сломаться и привести к серьезным травмам.

д) Кате гориче ски з апрещ ено о бслужи вание маш ины

детьми.

НАЗНАЧЕНИЕ ШЛИФОВАЛЬНОЙ МАШИНЫ:

Настольная шлифовальная машина предназначена для грубой и тонкой сухой шлифовки металла, пластмассы и других материалов, при условии применения соответствующего абразивного круга. Машина разработана для выполнения преимущественно мелких шлифовальных работ, таких как обработка и заточка лезвий ножей, ножниц, свёрл, столярных долот (стамесок) и долот каменщика, зубил и т. п.

Катего рически запрещ ается пр именение машины для других целей.

Каждое применение электроин струмента, не соответствующее указанному выше назначению, запрещено и ведёт к потере гара нтии и о тсутс твию отве тствен ности про изводи теля за возникший в результате этого ущерб. Какие-либо модификации электроинструмента, осуществлённые пользователем, освобождают производителя от ответственности за пов режде ния и ущер б, п ричи нённы й по льзов ател ю и окружающей среде. Правильная эксплуатация электроинструмента относится также к техобслуживанию, хранению, транспортировке и ремонту. Ремо нт эл ектрои нструм ента може т вып олнять ся то лько в определённых производителем сервисных пунктах. Устройства с питание м от с ети долж ны ремонт ироваться исключи тельно лицами, имеющими соответствующий допуск. Даже применяя устройство по назначению, нельзя полностью исключить определённых факторов остаточного риска. С учётом конструкции машины могут иметь место следующие опасности:

- Прикосновение к абразивному кругу в незащищённой области круга.

- Выброс под действием центробежной силы повре ждённых частей абразивного круга.

- Отбрасывание обрабатываемого предмета или его части.

- Ухудше ние слу ха в р езультат е непри менения защит ных наушников.

- Трескание / поломка абразивного круга

- Вредное для здоровья воздействие пыли в случае выполнения работ в закрытом помещении.

СОСТАВ КОМПЛЕКТА:

źНастольная шлифовальная машина -1 шт. źАбразивный круг крупнозернистый - 1 шт. źАбразивный круг мелкозернистый - 1 шт. źПротивоискровые щитки с элементами крепления-2 шт. źНаправляющие подставки для обрабатываемого предмета с

элементами крепления - 2 шт. Инструкция по эксплуатации

ź -1 шт.

Гарантийная карта -1 шт.

КОНСТРУКЦИЯ МАШИНЫ:

Настольн ая шлифовал ьная машин а приводит ся в дв ижение од ноф азны м э лек тро дви гат елем и им еет пе рвый кл асс электрической защиты - сетевая розетка и удлинитель кабеля эле ктро пита ния дол жны име ть исп равн ый з азем ляющ ий проводник.

Конструкция шлифовальной машины представлена на рис. A-C, стр.2: Рис. А: 1. Включатель

2. Винт с пластмассовой ручкой

3. Подставка для обрабатываемого предмета

4. Абразивный круг

5. Противоискровый щиток

6. Крепление противоискрового щитка

7. Отверстия для крепления основания машины

Рис. C: 8. Винты крепящие

9. Боковой защитный элемент

10. Гайка крепящая

11. Прижимный фланец

12. Подкладка картонная

13. Шпиндель

14. Защитный кожух абразивного круга

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Номинальное напряжение 230 В Частота номинальная 50 Гц Потребляемая мощность 150 Вт Макс. частота вращения без нагрузки 2950 об/мин

Размеры абразивных кругов (макс. диа-

метр х толщина x диаметр отверстия)

125 x 16 x 12,7мм

Зернистость абразивного круга 1/2 36/60 Окружная скорость вращения без нагрузки 19 м/с Цикл работы S2 30 мин Класс электрической защиты

Вес 5,7 кг Уровень звукового давления (LpA) 62,6 дБ(A), ±3дБ(A) Уровень звуковой мощности (LpW) 75,6 дБ(A), ±3дБ(A)

S2 30 мин. – кратковременный режим работы, номинальное время работы 30 мин.

ВНИМАНИЕ! После 30 мин. работы с постоянной нагрузкой необходимо прекратить работу и дождаться полного охлаждения шлифовальной машины.

ПОДГОТОВКА К РАБОТЕ:

После распаковки проверить комплектность устройства и присоединить не установленные элементы в соответствии с инструкцией.

ВНИМАНИЕ: Прежде чем приступить к какому-либо монтажу или регулировке, необходимо убедиться, что машина отключена от сети питания.

Page 17

Установка шлифовальной машины

Чтобы обеспечить безопас ную эксплуа тацию, шлифо вальную машину необходимо обязательно крепить на плоской и стабильной рабочей поверхности (напр. на верстаке). У ст ан о ви т ь шл и фо в ал ьн у ю ма ш ин у н а ст а би л ьн ом горизонтальном основании (верстаке) в месте, позволяющем на свобо дную и безо пасную работу . Испо льзуя о тверстия для крепления основания (7), привинтить его неподвижно к верстаку четы рьмя соо тветст вующи ми кр епящи ми ви нтами . Дли на крепящих винтов зависит от толщины столешницы.

Установка подставок для обрабатываемого предмета

Подста вки для обраба тываемого предме та (3) необх одимо установить в соответствии с рис. A1, стр. 2. Расстояние между абразивным кругом (4) и подставкой для обрабатываемого предмета (3) может составлять не более 2 мм и должно регулярно устанавливаться на эту величину (смотри рис. B, стр. 2).

ВНИМАНИЕ: Регулировка подставки должна производиться при неподвижном абразивном круге.

Если абразивный круг так сильно изношен, что подставку для обрабатываемого предмета не удаётся установить на указанное расстояние, абразивный круг необходимо заменить.

Установка противоискровых щитков

Пр оти вои скр ов ые щи тки (5 ) н еоб хо дим о у ста нов ить в соответствии с рис. A2, стр. 2. Расс тояни е меж ду а бразив ным круг ом (4 ) и креп ление м противоискрового щитка (3) может составлять не более 2 мм и должно регулярно устанавливаться на эту величину. (смотри рис. B, стр. 2).

ВНИМАНИЕ: Установка расстояния должна производиться при неподвижном абразивном круге.

Смена абразивных кругов

ВНИМАНИЕ: Абразивные круги необходимо защищать от падения, ударов и попадания смазки. Запрещено применять машину с пов режд ённым и ил и не соот ветст вующ ими спе цифик ации абразивными кругами. Перед сменой абразивного круга необходимо обязательно проверить состояние и внимательно осмотреть новый круг.

Проверка абразивного круга производится методом «по звуку». Вращаем, установленный на деревянном пруте абразивный круг и одновременно обстукиваем его деревянным молотком. Следует делать это с обеих сторон абр азивного круга и н а разном расстоянии от отверстия:

a) чистый металлический звук: абразивный круг не имеет трещин

- годен к эксплуатации;

б) дребезжащий и быстро стихающий звук: абразивный круг

имеет трещины – запрещено применять, так как представляет опасность для пользователя.

Для смены абразивного круга (4) при помощи отвёртки Ph2 i рожкового гаечного ключа M8 отвинтить 3 крепящих винта (8) и снять боковой защитный элемент (9) (смотри рис. C, стр. 2). Ослабить крепящую гайку (10) при помощи рожкового ключа M19 (ВНИМАНИЕ: Левый абразивный круг прикреплён при помощи

гайки с левой резьбой, правый круг при помощи гайки с правой

резь бой), подд ержива я с п ротиво положно й сто роны гайку

крепления прижимного фланца. Затем снять прижимной фланец (11), картонную подкладку (12) и абразивный круг со шпинделя (13). Теперь можно сменить абразивный круг. Сборку производить в обратной последовательности. Вогнутая сторона прижимных фланцев должна быть обращена к абразивному кругу.

ВНИ МАН ИЕ: Абр ази вные кру ги пос ле и х за мен ы до лжн ы поработать без нагрузки не менее 1 мин.

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

1. Убедитесь, что параметры источника питания соответствуют параметрам шлифовальной машины, указанным на щитке.

2. Убеди тесь, ч то вкл ючатель (1) шлифо вальной маши ны находится в положении «выключено».

3. При работе с удлинителем шнура электропитания необходимо убед иться , что пара метры удли нителя , сеч ения пров одов со о тв ет ст в ую т па ра м ет ра м шл и фо ва ль но й м аш ин ы. Рекомендуется применять максимально короткие удлинители шнура электропитания . Удлинитель должен быть п олностью размотан.

4. Прежде чем приступить к работе, необходимо проверить крепление шлифовальной машины и обратить внимание на то, чтобы абразивные круги вращались свободно.

РАБОТА:

Включение / выключение

Для включения установить включатель (1) в положение I. Для выключения установить включатель (1) в положение 0.

ВНИМАНИЕ: После каждой замены и перед началом шлифовки абразивный круг должен поработать без нагрузки не менее 1 мин.

Шлифовка

Шлифованный предмет опереть на направляющей подставке обрабатываемого предмета (3) и слегка прижать к абразивному кругу (4). Чтобы получить оптимальный результат шлифовки, необх одимо п еремещат ь обра батываем ый пред мет ту да и обратно. Таким образом, будет обеспечен также равномерный износ а бразивного круга . Следует учитывать, что во время шлифовки обрабатываемый предмет сильно нагревается. Поэтому необх одимо время от времен и охла дить обраба тываемы й предмет в холодной воде. В процессе шлифовки абразивный круг теряет свои режущие свойства, т. е. происходит забивание пор устраняемым материалом и теряет первоначальную (круговую) геометрическую форму. Для очистки (вскр ытия) рабочей п оверхности и восстанов ления первоначальной (круговой) геометрической формы рекомендуется испол ьзоват ь алма зные каран даши или анало гичные устройства другого типа. ПРЕ ДУПР ЕЖДЕ НИЕ : Пы ль н еко торы х ма тери алов , н апр. лакокрасочных покрытий, содержащих свинец, некоторых сортов др евес ины , м инер ало в и ли н еко торы х м ета ллов мо жет пре дстав лять опас ность для здор овья. Неп осред ствен ный физический контакт с пылью или попадание её в лёгкие может при вес ти к ал лерг ичес кой ре акци и и /или заб олев ани ям дыхате льных п утей оп ератора шлифов альной машины или находящихся вблизи лиц. Некоторые виды пыли, напр. дубовой или

Page 18

бук овой , сч итаю тся кан церо генн ыми, осо бенн о в месте с веществами для обработки древесины (хроматами, средствами для пропитки древесины). Материалы, содержащие асбест, могут обрабатываться только соответственно обученным персоналом.

- Необходимо позаботиться о хорошей вентиляции рабочего места.

- Рекомендуется использование противопыльного респиратора. Не обх од имо со блю да ть де йст вую щи е в да нно й ст ран е предписания, регулирующие правила действия с материалами, используемыми для обработки.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Машина в пр инципе не требует специальны х процедур по тех нич еско му ухо ду. Ма шину сл едуе т хр ани ть в ме сте, недоступном для детей, содержать в чистоте, защищать от влаги и пыли . Усл овия хране ния д олжны искл ючать возм ожност ь механических повреждений и влияния вредных атмосферных условий. Настоящее устройство соответствует польским и европейским стандартам, а также указаниям по технике безопасности. Все работы по ремонту должны выполняться квалифицированным персоналом, с использованием оригинальных запасных частей.

n Очистка

ВНИМАНИЕ: Прежде чем приступить к каким-либо работам, связанным с чисткой, следует извлечь штепсельную вилку из сетевой розетки.

Дл я об ес пе че ни я бе зо па сн ой и эф фе кт ив но й ра бо ты рекомендуется выполнять чистку устройства непосредственно после каждого его применения. Рекомендуется выполнить продувку машины сжатым воздухом. Корпус шлифовальной машины протирать влажной тряпкой, с небо льшим коли чество м мыл а. Не прим енять каки х-либо чистящих средств или растворителей . Они мо гут повредит ь пластмассовые элементы машины. Необходимо следить, чтобы вовнутрь машины не попала вода.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИМАНИЕ: Представленный символ означает, что

запрещено размещать использованное оборудование вместе с другими отходами (за это грозит наказание в виде штрафа). Опасные компоненты, имеющиеся в

электрическом и электронном оборудовании отрицательно влияют на окружающую среду и здоровье человека. Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует система сбора использованного оборудования, в рамках которой все пу нкты продажи в/у оборудования обязаны принимать использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС», ул. Марывильска 34, 03-228 Варшава, ПОЛЬША

ПИКТОГРАММЫ:

Опи сание зна ков, кот орые могу т на ходить ся н а щит ке и информационных наклейках электроинструмента:

Перед подключением и началом работы

нео бходи мо пр очита ть ин струк цию п о эксплуатации

«Использовать средства защиты глаз»

«Использовать средства защиты верхних дыхательных путей»

«Использовать средства защиты органов слуха»

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, и поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Настоя щая ин струкция по эксплу атации защище на авто рскими правами . Запр ещено е ё копир ование и размножение без согласия ООО « ».ПРОФИКС

Page 19

INSTRUCŢII DE FOLOSIRE

POLIZORUL ELECTRIC DE BANC VS121301

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la

electrocutare, incendiu şi/sau la vătămări corporale.

Păstrează toate avertismentele şi indicaţiile referitoare la protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate

din lichide inflamabile, gaze sau lichide. Unelata electrică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de loc urile în care unealta electrică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în

siguranţă a uneltei.

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza.

Este interzisă modificarea ştecherului. Este interzisă utilizarea

prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evit aţi să ati ngeţ i su praf aţa de împ ămân teni re s au

conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul a tingeri părţilor

împământenite, creşte riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alime ntare l a mutar ea, tra gerea uneltei sau trager ea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în care unealta electrică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului

destinat funcţionării în aer liber, micşorează riscul de electrocutare.

Vă recomandăm să racordaţi aparatul la o reţea elec trică

dotată cu un comutator cu curent diferenţial (RCD) cu amperaj de acţionare de 30mA sau mai mic.

g) În c azul în care unealta electrică este folosită în mediu umed,

este i nevitabilă, utilizarea unui d ispozitiv d e protecţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui

Siguranţa electrică:

dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul de electrocutare.

ATENŢ IE! Aver tism ente gen eral e cu pri vire la siguranţa folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu abilităţi fizice reduse, senzoriale sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipamen tul, cu excepţia cazului în ca re are l oc sub supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în

timpul lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţ i echip ament de pr otecţie. Purta ţi înto tdeauna

ochelari de protecţie. Folosind echipamentul de protecţie cum ar fi

masca de praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Îna inte de pornirea uneltei e lectrice î ndepărtaţi toate

uneltele din apropiere. Lăsarea de unelte pe părţile de mişcare ale

uneltei electrice poate duce la vătămări corporale.

f) Nu vă aplecaţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îmbrăc aţi-vă corespunz ător. N u purtaţi haine la rgi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Da că ech ipam entu l e ste pot riv it p entr u c onec tar ea

extractorului de praf extern şi a colectorului de praf, asiguraţivă că acestea sunt conectate şi folosite corect. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei.

Utilizarea şi îngrijirea uneltei elec trice:

a) Nu supraîncă rcaţi une alta elec trică. Ut ilizaţi o unealtă

electrică în funcţie de puterea necesară muncii efectuate.

Unealta electrică corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei elec trice dacă comutatorul nu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 20

c) Deconectaţi ştecherul de la sursa de alimentare a uneltei AVERTISMENT! POLIZORUL ELECTRIC DE BANC,

electrice şi/sau deconectaţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie

reduc riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de

copii şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei electrice. Unelata electrică este periculoasă când

este folosită de o persoană fără experienţă.

e) Une lata el ectr ică tr ebui e bi ne înt reţi nută . Tre buie

controlată alinierea sau bruierea pieselor în mişcare, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este

întreţinerea necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Unealta elec trică, echipamentul, uneltele de lucru, etc.

trebuiesc folosite în conformitate cu această instrucţie,

ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei electrice în alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.

i) Pentru curăţirea uneltei electrice folosiţi o cârpă moale,

umedă (nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau

alte mijloace care pot deteriora echipamentul.

j) Unealta electrică trebuie depozitată/transportată numai

după ce ne-am asigurat că toate elementele în mişc are sunt blocate şi as igurate cu ajutorul elementelor originale destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mecanice.

ATENŢI E! Ave rtisme nte g enerale cu priv ire l a

folosirea în siguranţă a uneltei.

Repararea:

Rep araţ ii î n ga ranţ ie ş i po stga ranţ ie a le u nelt elor

dumneavoa stră ele ctrice sunt efectuat e de Servic e-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparaţiilor şi utilizarea de piese originale de schimb.

b) Dacă cablul de alimentare este deteriorat, trebuie înlocuit cu

unul nou la producător sau într-un unitate de reparaţii specială sau de către o persoană c alificată, pentru a evita pericolele.

ATENŢIE!

În timpu l uti lizării unelt ei el ectrice se recoma ndă

respectarea regulilor de bază ale siguranţei muncii, pentru a

evita incendiile, electrocutarea sau vătămări mecanice.

a) Unealta elec trică trebuie folosită numai cu scuturile de

b) În timpul utilizării, scuturile de sc ântei trebuiesc înclinate

c) Î n ti mpul ut iliz ării une ltei ele ctr ice est e i nter zisă

d) Utilizaţi doar discuri abrazive, recomandate de producător,

e) Este strict interzisă utilizarea de discuri abrazive deteriorate

f) Controlaţi regulat distanţa între banc şi disc. Fixaţi scutul de

g) Folosiţi şorţ de protecţie. Aveţi atenţie, să nu expuneţi pe

h) Viteza admisă de rotire a discului folosit nu poate fi mai mică

a) Este interzisă utilizarea uneltei electrice cu cablul de

b) Unelata elec trică trebuie conectată la o sursă de curent cu

c) Polizorul este echipat cu cablu de alimentare fix. În cazul în

rectificare referitoare la siguranţă

Siguranţa personală:

Întotdeauna folosiţi ochelari de protecţie

scântei montate. Scânteile care apar în timpul prelucrării, pot dăuna ochilor, sau pot duce la incendierea elementelor din apropiere.

puternic, cât se poate de mult în jos. În timpul prelucrării metalelor apar scâtei.

introducerea mâinilor sub discul abraziv. Poate duce la vătămări corporale grave.

marcate cu viteza de rotire egală cu viteza uneltei sau mai mare, decât cea indicată în tabelul nominal al uneltei. Faptul

că discul abraziv poate fo montat pe unealtă, nu garantează siguranţa utilizării.

sau deformate. Înainte de fiecare utilizare, controlaţi discul abraziv dată nu este deteriorat sau crăpat. În cazul lovirii uneltei

sau a discului, controlaţi dacă nu s-a deformat, sau în caz de deformare utilizaţi un disc nou. După controlul şi fixarea discului, porniţi unelata electrică şi lăsaţi-o pornită timp de un minut la viteza maximă de rotare, având grijă ca utilizatorul sau persoanele din împrejur să nu se afle în raza de acţiune a discului în rotire.

scântei des, astfel încât să fie adaptat la uzura discului, cu păstrarea distanţei între scut şi disc nu mai mare decât 2 mm.

În cazul distanţei mai mari, protecţia de scântei nu este îndeajuns. Elementul prelucrat poate fi tras în timpul mişcării de rotaţie a discului şi poate provoca vătămări.

nimeni la pericol cauzat de scântei în timpul prelucrării. Îndepărtaţi toate materialele inflamabile din apropiere.

dśecât viteza maximă de rotire a uneltei electrice. Discul, care se poate roti mai repede decât viteza maximă admisă, se poate rupe, iar părţile rupte pot sări.

AVERTISMENT! POLIZOR ELECTRIC DE BANC, indicaţii cu privire la siguranţă.

Siguranţa electrică:

alimentare deteriorat. Este interzisă atingerea cablului deteriorat; în cazul deteriorării c ablului în timpul utilizării, scoateţi ştecherul din priză. Cablurile deteriorate cresc riscul

electrocutării.

împământenire. Priza de reţea şi cablul prelungitor trebuie să aibă cablul de împământenire eficient.

care cablul de alimentare se deteriorează, trebuie înlocuit cu un cablu

Page 21

special sau un înlocuitor accesibil la producător sau într-un ser vice - Emisii nocive de particule în cazul executării de lucrări uscate în încăperi

autorizat cu repararea.

AVERTISMENT! POLIZOR ELECTRIC DE BANC,

Indicaţii generale referitoare la siguranţă: a) Materialul destinat prelucrării trebuie apropiat de unealta

electrică pornită. Unelata electrică poate fi oprită doar după extragerea materialului prelucrat. Materialul prelucrat se poate

brusc mişca.

b) Este interzisă introducerea materialului de prelucrat dinspre

partea laterală a discului abraziv. Slefuiţi întotdeauna prin

împingere în faţă. Elementul prelucrat poate fi tras din mâini în timpul rotaţiei discului şi poate produce vătămări.

c) Polizorul trebuie fixat bine de banc cu ajutorul şuruburilor

sau pe o suprafaţă stabilă, în aşa fel încât să fie imposibilă mişcarea necontrolată a uneltei şi vibraţiile produse de unealtă să fie minime.

d) Unealta de şlefuire trebuie controlată înainte de fiec are

folosire. Unelata de şlefuire trebuie să fie corect fixată şi trebuie să se rotească liber. Porniţi unealta pe o perioadă de probă, în gol, la viteza maximă de rotire, pentru cel puţin un minut. Nu utilizaţi unelte deteriorate, crăpate sai care

produc vibraţii. Uneltele deteriorate de şlefuire se pot crăpa şi produce vătămări corporale grave.

e) Este interzisă utilizarea uneltei de către copii.

DESTINAREA POLIZORULUI:

Polizorul de banc este destinat şlefuirii cu disc abraziv cu granulaţie mare şi mică a metalului uscat, materialelor plastice şi a altor materiale, cu condiţia utilizării discului abraziv corect. Echipamentul a fost proiectat în general pentru mici lucrări de şlefuire, cum ar fi: prelucrarea şi ascuţirea cuţitelor, lamelor, burghielor, dălţilor de tâmplărie şi zidărie, frezelor, etc.

Este interzisă categoric utilizarea echipamentului în alte lucrări decât cele enumerate.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, aşa cum a fost indicată mai sus, este interzisă şi atrage după sine pierderea garanţiei precum şi privarea de răspundere a producătorului pentru pagubele apărute în urma acestor. Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului şi mediului. Utilizarea corespunzătoare a uneltei electrice se referă de asemenea şi la întreţinerea, depozitarea, transportul şi reparaţiile aparatului. Unealta elec trică poate fi reparată doar în punctele de service menţionate de producător. Aparatele alimentate la reţea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda destinaţiei de folosire, nu putem elimina complet anumiţi factori de risc. Datorită construcţiei şi proiectării, putem întâlni pericolele următoare:

- Atingerea discului abraziv în părţile neacoperite.

- Aruncarea de către forţa centrifugă a părţilor discurilor de şlefuire.

- Aruncarea materialului prelucrat sau a părţilor acestuia.

- Pierderea auzului în cazul în care nu folosim căşti de protecţie.

- Crăpare/rupere a discului abraziv.

închise.

ELEMENTE:

Polizor de banc -1 buc.

Disc abraziv cu granulaţie mare - 1 buc.

Disc abraziv cu granulaţie mică - 1 buc.

Scuturi de scântei cu elemente de fixare -2 buc.

Suportul piesei de prelucrat cu elemente de fixare - 2 buc.

Instrucţia de folosire - 1 buc.

Fişa de garanţie - 1 buc.

CONSTRUCŢIA POLIZORULUI:

Polizorul electric de banc este acţionat cu un motor mono-fazic şi este un aparat de prima clasă de echipament - priza şi cablul prelungitor trebuie să aibă cablul de împământenire eficient.

Construcţia polizorului este indicată în fig. A-C pe pag. 2: Fig.A: 1. Întrerupător

2. Piuliţă fluture

3. Supor t piesă de prelucrat

4. Discul abraziv

5. S cutul de scântei

6. Fixarea scutului de scântei

7. Orificii de montare bază

Fig.C: 8. Şuruburi de fixare

9. S cutul lateral

10. Piuliţa de fixare

11. Flanşa de apăsare

12. Disc de carton

13. Ax rotativ

14. Scutul discului

DATE TEHNICE:

Tensiune nominală 230 V Frecvenţa nominalnă 50 Hz Puterea 150 W Viteza max. fără piesă 2950/min

Dimensiunile discurilorc (max. diametru х grosime x Ø orificiu)

125 x 16 x 12,7mm

Disc abraziv cu granulaţie 1/2 36/60 Viteza de rotaţia a discului abraziv fără piesă 19 m/s Ciclul de lucru S2 30 min Clasa dispozitivului

Greutate 5,7 kg Nivelul de presiune acustică (LpA) 62,6 dB(A), ±3dB(A) Nivel putere acustică (LpW) 75,6 dB(A), ±3dB(A)

S2 30 min – funcţionare ocazional ă, timpul nominal de funcţionare 30 min.

ATENŢIE! După 30 minde funcţionare întrerupeţi lucrul până la răcirea în totalitate a polizorului.

Page 22

PREGĂTIRE DE FUNCŢIONARE:

După despachetare, controlaţi dacă toate elementele sunt prezente şi montaţi-le în conformitate cu instrucţia.

ATENŢIE: Înainte de montare sau reglare, asiguraţi-vă că aparatul este deconectat de la reţeaua de alimentare.

Setarea polizorului

Pentru a garanta siguranţa folosirii, polizorul trebuie întotdeauna fixat pe o suprafaţă plată şi stabilă de lucru (de ex. bancul de lucru). Aşezaţi polizorul pe o suprafaţă stabilă orizontală (banc de lucru) în loc care face posibilă o utilizare liberă şi sigură. Folosind orificiile de fixare a

bazei (7) înşurubaţi- o rigid cu ajutorul a patru şuruburi de fixare. Lungimea şuruburilor este aleasă în funcţie de grosimea bancului.

Montarea suportului elementului prelucrat

Suporturile elementului prelucrat (3) trebuiesc montate în conformitate cu fig. A1, pag.2. Distanţa între discul abraziv (4) şi suportul elementului prelucrat (3) poate să fie cel mult de 2 mm şi trebuie această valoare să fie setată regulat (vezi: fig. B, pag.2).

ATENŢIE: Setarea suportului trebuie să aibă loc în momentul în care discul este nemişcat.

Dacă discul abraziv este foarte uzat, şi este imposibil să setăm această valoare cu ajutorul suportului materialului prelucrat, atunci trebuie schimbat discul abraziv cu unul nou.

Montarea scuturilor de scântei

Scuturile de scântei (5) trebuiesc montate în conformitate cu fig. A2, pag.2.

Distanţa între discul abraziv (4) şi fixarea scutului de scântei (6) poate să fie cel mult de 2 mm şi trebuie această valoare să fie setată regulat (vezi: fig. B, pag.2).

ATENŢIE: Setarea distanţei trebuie să aibă loc în momentul în care discul este nemişcat.

n Înlocuirea discului abraziv

ATENŢIE: Protejaţi discul abraziv împotriva loviturilor, deteriorărilor mecanice şi a lubrifianţilor. Este interzisă utilizarea echipamentului cu discuri abrazive deterioarte sau neconforme cu specificaţia. Înainte de înlocuirea discului, controlaţi starea sa şi analizaţi-l.

Controlul discurilor abrazive are loc după «sunet». Discul este amplasat pe o tijă de lemn, învârtim şi în acelaşi timp îl lovim cu un ciocan de lemn, pe ambele părţi ale discului şi la diferite distanţe de orificiul central:

a) un sunet metalic: discul abraziv nu este crăpat – îl putem utiliza. b) un sunet ascuţit care rapid dispare: discul abraziv este crăpat – este

interzisă utilizarea deoarece reprezintă un pericol pentru utilizator.

Pentru înlocuirea discului (4) trebuie cu ajutorul şurubelniţei Ph2 şi a cheii M8 să deşurubaţi cele 3 şuruburi de fixare (8) şi scoateţi scutul lateral (9) (vezi: fig. C, pag.2). Slăbiţi piuliţa de fixare (10) cu ajutorul cheii M19 (ATENŢIE: Discul abraziv din stânga, este fixat cu ajutorului

filetului de stânga, iar discul abraziv din dreapta cu ajutorul filetului de dreapta) menţinând din partea opusă piuliţa de blocare a flanşei de

apăsare. Apoi scoateţi flanşa de apăsare (11), discul de carton (12) şi discul abraziv de pe ax (13). Acum putem înlocui discul. Montarea are loc în ordine inversă. Flanşa de apăsare trebuie îndreptată cu par tea concavă înspre discul abraziv.

ATENŢIE: După înlocuirea discului abraziv, trebuie să se rotească în gol cel

puţin 1 minut .

ÎNAINTE DE ÎNCEPEREA LUCRULUI:

1. Asiguraţi-vă, că sursa de alimentare are parametrii conformi cu parametrii polizorului, indicaţi pe tabelul nominal.

2. Asiguraţi-vă că întrerupătorul (1) polizorului este în poziţia oprit.

3. În cazul utiliză rii prelu ngitorului, asigura ţi-vă că paramet rii prelungitorului, secţiunea cablelor, sunt conforme cu parametrii polizorului. Recomandăm folosirea prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfăşurat în întregime.

4. Înainte de începerea lucrului, controlaţi fixarea polizorului şi aveţi grijă, ca discurile abrazive să se rotească liber.

FUNCŢIONAREA:

Pornire/oprire

Pentru a porni, setaţi întrerupătorul (1) în poziţia I. Pentru a opri, setaţi întrerupătorul (1) în poziţia 0.

ATENŢIE: După fiecare înlocuire şi înainte de începerea şlefuirii, discul abraziv trebuie să se rotească în gol cel puţin 1 minut.

Şlefuirea

Elementul şlefuit trebuie sprijinit pe suportul elementului de prelucrat (3) şi apăsaţi-l uşor pe disc (4). Pentru atingerea celui mai bun rezultat al şlefuirii, mişcaţi elementul prelucrat în faţă şi în spate. Astfel discul abraziv va fi folosit egal pe toata suprafaţa. Trebuie avută atenţie, că în timpul şlefuirii, elementul prelucrat se încălzeşte puternic. De aceea, din când în când trebuie răcit elementul prelucrat prin scufundare în apă rece. În timpul procesului de şlefuire, discul abraziv pierde calităţile sale de tăiere, adică toate locurile libere se umplu de materialul îndepărtat şi pierde circularitatea. Pentru deschiderea suprafeţei de lu cru şu restabilirea circularităţii, recomandăm cuţite de diamant sau de alt tip. AVERTISMENT: Praful unor materiale, de exemplu suprafeţele vopsite ci conţinut de plumb, unele tipuri de lemn, mineralele sau unele tipuri de metale pot reprezenta un risc pentru sănătate. Contactul fizic direct cu prafurile sau pătrunderea acestora în plămâni, poate provoca reacţii alergice şi/sau afecţiun i ale căilor respirator ii operato rului sau persoanelor aflate în împrejur. Unele tipuri de praf, de ex. de stejar sau fag sunt considerate a fi cancerigene, mai ales în în combinaţii cu substanţe de prelucrare a lemnului (cromaţi, conservanţi pentru lemnoase). Materialele care conţin azbest pot fi manipulate doar de persoane instruite special. – Întotdeauna asiguraţi o bună ventilare a locului de muncă.

– Purtaţi masca de praf.

Resp ectaţi regl ementăr ile î n vig oare n aţiona le, no rmele care reglementează manipularea materialelor destinate prelucrării.

DEPOZITAREA ŞI ÎNTREŢINEREA:

În general, nu sunt necesare operaţii speciale de întreţinere. Trebuie depozitat în loc inaccesibil copiilor, trebuie menţinut curat, protejat împotriva umezelii şi a prafului. Condiţiile de depozitare trebuie să elimine posibilitatea de deteriorări mecanice sau influenţe negative ale condiţiilor meteorologice. Polizorul este conform cu normele naţionale şi europene, precum şi cu regulile de siguranţă. Toate reparaţiile trebuiesc efectuate de către perosane împuternicite, care vor folosi doar părţi de schimb originale.

Page 23

n Curăţirea

ATENŢIE: Înainte de orice lucrări de curăţare scoateţi ştecherul din priză.

Pentru a asigura o utilizare sigură şi eficientă, recomandăm curăţirea uneltei imediat după fiecare utilizare. Recomandăm curăţirea cu aer comprimat. Carcasa polizorului trebuie ştearsă cu o cârpă umedă, cu o cantitate mică de săpun. Nu utilizaţi mijloace de curăţire sau diluanţi, pot deteriora unele părţi din material plastic. Aveţi atenţie, ca în interiorul uneltei să nu pătrundă apa.

PRODUCĂTOR:

PROFIX Sp. z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA

PROTECŢIA MEDIULUI ÎNCONJURĂTOR:

Fiecare gospodărie casnică trebuie să contribuie la redobândirea şi refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât şi în Europa se

Simbolul prezentat înseamnă interdicţia de a

ATENŢIE:

amplasa aparatul uzat împreună cu alte deşeuri (sub ameninţarea unei amenzi). Componentele periculoase

aflate în aparatura electrică şi electronică influenţează negativ mediul natural şi sănătatea oamenilor.

organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

«Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune»

«Folosiţi întotdeauna ochelari de protecţie»

«Folosiţi întotdeauna măşti de praf»

«Folosiţi mijloace de protecţie auditivă»

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Page 24

LIETOŠANAS INSTRUKCIJA

STACIONĀRĀ SLĪPMAŠĪNA VS121301

Oriģinālās instrukcijas tulkojums

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Sa gl abā i nst ru kci ju va rbū tē jai t urp mā kai lietošanai. BR ĪD IN ĀJ UM S! Ne pi ec ie ša ms i zla sī t vi su s brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot zemāk uzrādītos drošības brīdinājumus un norādījumus attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze māk u zrā dī tos br īd in āju mo s „ el ekt ro ins tr ume nt s” no zīm ē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪ DIN ĀJUM S! V ispā rēji e i nstr umen ta dro šas lietošanu norādījumi.

Darba vietas drošība:

a) Da rba vie tā ne piec ieš ams uzt urē t k ārt ību un la bu

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

b) Ne drīkst lie tot e lektro instr umentu spr āgstoš ā, v iegli

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta

darbības laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni

un n ovērotā ji. Nov ēršot uzma nību v ar zau dēt ko ntroli par

elektroinstrumentu.

BRĪ DIN ĀJUM S! V ispā rēj ie i nstr ume nta dro šas

lietošanu norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

kontaktligzdām. Nekad nekādā gadījumā nedrīkst mainīt kontaktd akšiņu. Ne drīkst l ietot nekā dus paga rinātājus gadījumā, ja elektroinstruments ir apgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu

un kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

b) N epie cieša ms i zvai rīti es n o ie zemēt ām v irsm ām v ai

savieno tām ar masu, kā p iemēram caurul es, sild ītāji, centrālapkures radiatori un dzesinātāji. Gadījumā, ja notiek

kontakts ar iezemētām vai ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

iedarbību. Gadījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

sav ienoj uma vad u el ektro inst rume nta pārn ēsāš anai , vilkšanai vai izvilkt kontaktdakšiņu no kontaktligzdas aiz vada. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām. Bojāti

vai sapīti savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Gad ījumā , ja ele ktroin strum ents tiek lie tots ārpu sē,

s av ie n oj um a v ad us n e pi ec i eš am s p ag ar i nā t a r pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot

pagarinātājus piemērotus darbam ārpusē samazinās elektriskās strāvas trieciena risks.

Ieteicams ierīci pievienot pie elektriskā tīkla, kurš ir aprīkots

ar RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu

mitrā vidē, par sprieguma aizsardzību nepieciešams lietot strāvas starpības ierīci (RCD). Lietojot RCD samazinās elektriskās

strāvas trieciena risks.

BRĪ DINĀ JUMS ! Vi spā rēji e in stru ment a d roša s lietošanu norādījumi.

a) Šī ierīce nav pamērota lietot cilvēkiem (tai sk aitā bērniem) ar

ierobežotām fiziskām, jūtības un psihiskām spējām, vai cilvēkiem bez ierīces darbības pieredzes vai zināšanām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) Elektro instrume nta li etošanas laik ā nepi eciešams būt

tālredzīg iem, novēro t kas notiek un sag labāt ska idru saprātu. Nedrīkst lietot elektroinstrumentu noguruma laikā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības

mirklis strādājot ar elektroinstrumentu var radīt nopietna s ķermeņa traumas.

c) Nepieciešams lietot individuālos aizsardzība s līdzekļus.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavus, ķiveres vai dzirdes a izsardzības līdzekļus, samazināsies individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, k a elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu

ar pirkstu uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā

var radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams

stāvēt stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās

situācijās labāk kontrolēt elektroinstrumentu.

g) Nepieciešams attiecīgi ģērbties. Nedrīkst nēsāt vaļīgus

apģērbus vai rotas lietas. Nepieciešams turēt savus matus, apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs,

rotas lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareizi lietoti. Lietojot putekļu sūcēju var samazināt putekļu

Individuālā drošība:

Page 25

ieelpošanas bīstamību.

BRĪ DIN ĀJUM S V ispā rēji e i nstr ume nta dr ošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) Nedrī kst pā rslogo t ele ktroins trumen tu. Ne piecie šams

piemērot elektroinstrumentu veiktajam darbam. Pareizs

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes, kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu

no barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta gl abāš ana. Tā das dro šīb as dar bīb as r edu cē n epa redz ētu

elektroinstrumenta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

nepieejamās vietās un nedrīkst atļaut personām, kuras nav iepa zinuš ās a r ele ktroi nstrum entu vai šo liet ošanas instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir

bīstami neapmācītu lietotāju rokās.

e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu plī sumu s u n vi sus ap stāk ļus, kur i va rētu ie tekm ēt elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot.

Daud zu ne gadīj umu ie mesls ir n eparei za ele ktroin strum enta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti

asi griezējinstrumenta asmeņi samazina ieķīlēšanās iespējas un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un

tml. nepieciešams lietot saskaņā ar šo instrukciju, ņemot vē r ā d ar b a a ps t āk ļu s un v ei ca mo d ar bu . L ie to t

elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemās temperatūrās vai pēc ilgāk a nelietošanas laika,

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.

j) Elektroi nstrumentu nepie ciešams glabāt / tr ansportēt

iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas un nod rošinātas pret atbloķēšano s ar ori ģināliem šim nolūkam paredzētiem elementiem.

k) Elektroinstrumentu nepieciešams glabāt sausā, no putekļiem

un mitruma sargātā vietā.

l) Ele ktro inst rum enta tra nsp ortē šanu jā veic or iģin ālā

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

BRĪ DINĀ JUMS! Vis pārē jie ins trum enta dro šas lietošanu norādījumi.

Remonts:

Savu elekt roinstrume ntu gar antijas un p ēcgaranti jas

remontus veic PROFIX serviss, kas garantē visaugstāko remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves daļas.

b) Ja barošanas vads tiek bojāts, to nepieciešams apmainīt pie

ražotāja vai specializētā remonta darbnīcā, vai arī to jāveic kvalificētai personai, lai novērstu bīstamību.

BRĪDINĀJUMS!

Darba laikā ar elektrisko instrumentu ieteicams vienmēr ievērot galvenos drošī bas principus, lai iz vairītos no ugunsgrēka, elektriskās strāvas trieciena vai mehāniskām traumām.

BRĪDINĀJUMS! STACIONĀRĀ SLĪPMAŠĪNA, drošības norādījumi

Individuālā drošība:

Vienmēr nepieciešams lietot aizsargbrilles

a) Elektroinstrumentu nepieciešams lietot tikai ar uzstādītiem

pretdzirksteļu aizsargiem. Dzirksteles, kuras rodas slīpēšanas laikā

var būt redzes pasliktināšanās iemesls kā arī radīt tuvumā esošo priekšmetu ugunsgrēku.

b) Darba laikā pretdzirksteļu aizsargus nepieciešams nostādīt

lejas stāvoklī tik stipri, cik tas iespējams. Metālu apstrādes laikā

notiek dzirksteļošana.

c) Elektroinstrumenta darba laikā nedrīkst likt rokas zem

rotējošas slīpripas. Tas var būt par ķermeņa nopietnu traumu

iemeslu.

d) Nepieciešams lietot tikai tās slīpripas, kurus ieteic ražotājs ar

pieļaujamiem griešanās ātrumiem uzrādītiem uz mašīnas plāksnītes vai lielākiem. Fakts, ka aprīkojumu var uzstādīt uz

mašīnas, negarantē mašīnas drošu lietošanu.

e) Nekādā gadījumā nedrīkst lietot bojātas vai deformētas

slīpripas. Pirms katras lietošanas nepieciešams kontrolēt vai sl īp ri pa i n av iz rā vu mu un p līs um u. Ga dī ju mā , ja

elektroinstruments vai slīpripa nokrīt, nepieciešams pārbaudīt vai tie nav bojāti, vai izvelēties citu nebojātu slīpripu. Pēc slīpripas pārbaudes un stiprināšanas elektroinstrumentu nepieciešams iedarbināt un atstāt ieslēgtu 1 minūti ar maksimāliem apgriezieniem, pie tam pievēršot uzmanību, lai lietotājs un citas nepiederošas personas atrastos ārpus rotējošas slīpripas iedarbības zonas.

f) Nepieciešams regulāri pārbaidīt atstarpi starp galda virsmu.

Uzstādīt pretdzirksteļu aizsargu tik bieži, lai tā stāvoklis būtu pielāgots slīpripas nolietojumam, saglabājot attālumu no aizsarga līdz slīpripai ne vairāk kā 2 mm. Lielāka attāluma

ga dī jum ā ai zs ard zī ba pr et dz ir kst el ēm na v p ie ti eka ma . Apstrādājamais materiāls var tikt ievilkts slīpripas rotēšanas rezultātā un radīt traumas.

g) Ne pieci ešams nēs āt da rba prie kšaut u. Ne pieci ešams

pievērst uzmanību, lai nevienam neizraisītu bīstamību ar apstrādes laikā radušām dzirkstelēm. Nepieciešams novākt visus tuvuma atrodošos viegli uzliesmojošus materiālus.

h) Lietotā darba instrumenta pieļaujamais griešanās ātrums

nevar būt mazāks par maksimālo griešanās ātrumu, kurš uzrādīts uz elektroinstrumenta. Ja darba instruments rotē ar

Page 26

lielāku ātrumu nekā pieļauts, tas var lūzt un tā daļas

atdalīties.

BRĪDINĀJUMS! STACIONĀRĀ SLĪPMAŠĪNA, drošības

norādījumi.

Elektriskā drošība:

a) Nedrīkst lietot elektroinstrumentu ar bojātu vadu. Nedrīkst

pieskarties pie bojāta vada; gadījumā, ja vads tiek bojāts darb a lai kā, n epieci ešams izvi lkt k ontaktd akšiņu no kontaktligzdas. Bojāti vadi palielina elektriskās strāvas trieciena

risku.

b) Ele ktroinstr umentu nepiec iešams piesl ēgt pi e parei zi

iezemēta strāvas avota. Tīkla ligzdai un vadam jābūt apgādātiem

ar pareizi funkcionējošu tīkla sistēmas iezemēšanas aizsarg vadu.

c) Slīpmašīna ir apgādāta ar pastāvīgu barošanas vadu. Ja

pastāvīgais barošanas vads tiek bojāts, tad to nepieciešams apmainīt ar speciālu vadu vai izgatavotāja pieejamo komplektu, vai specializētā remonta darbnīcā.

BRĪDINĀJUMS! STACIONĀRĀ SLĪPMAŠĪNA,

Vispārējie drošības nosacījumi:

a) Apstrādei paredzēto materiālu nepieciešams pielikt pie

ieslēgta elektroi nstrumenta. Elektroinst rumentu drī kst izslēg t tikai pēc apstrād ājamā mat eriāla atbīdīša nas.

Apstrādājamais materiāls var tikt negaidīti atrauts.

b) Nedrīkst pielik t apstrādā jamo elem entu pie rotējoš as

slīpripas sāniem. Slīpēt nepieciešams vienmēr bīdot uz priekšu. Apstrādājamais priekšmets var tikt izrauts no rokas slīpripas

griešanās laikā un radīt traumas.

c) Slīpmašīnu nepieciešams rūpīgi piestiprināt ar skrūvēm pie

galda vai stabilas pamatnes tā, lai nebūtu iespējama ierīces nekontrolēta pār vietošanās kā arī samazināt ierīces radīto vibrāciju.

d) Pirms katras lietošanas nepieciešams kontrolēt slīpēšanas

inst rumen tu. S līpēša nas i nstru mentam jābū t pa reizi stiprinātam un tam viegli jāgriežas. Veikt izmēģinājuma ieslēgšanu bez slodzes ar vislielāko griešanās ātrumu, vismaz vienu minūt i. Neli etot bo jātus, šķībus vai vibrēj ošus slīpēšanas instrumentus. Bojāti slīpēšanas instrumenti var salūzt

un radīt nopietnas traumas.

e) Ierīci nekādā gadījumā nevar apkalpot bērni.

SLĪPMAŠĪNAS PIELIETOJUMS:

Stacionārā slīpmašīna paredzēta metāla, plastmasas un citu materiālu rupjai un precīzai sausai slīpēšanai, ar nosacījumu, ka tiek lietota attiecīga slīpripa. Ierīce tika projektēta galvenokārt maziem slīpēšanas darbiem, tādiem kā: nažu, šķēru, urbju, galdnieku un mūrnieku kaltu, cirtņu un tml. apstrādei un asināšanai.

Kategoriski aizliegts lietot ierīci citiem nolūkiem.

Aizliegts elektroinstrumentu pielietot neatbilstoši augstāk uzrādītam pielietojumam, tas rada garantijas zaudēšanu kā arī ražotājs neatbild par šādā veidā radītiem zaudējumiem. Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem.

Pareiza elektroinstrumenta lietošana attiecas arī uz konservāciju, glabāšanu, transportu un remontu. Elektroinstrumentu drīkst labot tikai ražotāja uzrādītos servisa punktos. Ierīces, kuras tiek barotas no elektriskā tīkla drīkst labot tikai pilnvarotas personas. Neskatoties uz to, ka ierīce tiek lietota saskaņā ar pielietojumu nevar pilnībā izslēgt atsevišķus riska elementus. Mašīnas konstrukcija un uzbūve var radīt sekojošas bīstamības:

- Pieskāršanās pie slīpripa s neapsegtā slīpripas vietā.

- Bojāto slīpripas daļu izmešana centrbēdzes spēka iedarbībā.

- Apstrādājamā priekšmeta vai tā daļas atmešana.

- Dzi rdes zaud ēšan as b īstam ība gadī jumā , ja neti ek l ietot as

aizsargaustiņas.

- Slīpripas plīšana/ salaušanās

- Veselībai kaitīgo putekļu emisija veicot sauso darbu slēgtās telpās.

KOMPLEKTĀCIJA:

Stacionārā slīpmašīna -1 gab.

Rupjgraudainā slīpripa - 1 gab.

Smalkgraudainā slīpripa - 1 gab.

Dzirksteļu aizsargi ar stiprināšanas elementiem - 2 gab.

Apstrādājamā materiāla atbalsti ar stiprināšanas elementiem - 2 gab.

Apkalpošanas instrukcija - 1 gab.

Garantijas karte - 1 gab.

MAŠĪNAS UZBŪVE:

Stacionārā slīpmašīna ar vienfāzes dzinēja piedziņu ir pirmās klases ierīce - kont aktligzdai un p agarinātā jam jābū t apgād ātiem a r iezemējuma vadu.

Slīpmašīnas uzbūve parādīta zīm. A-C lpp. 2: Zīm. A: 1. Slēdzis

2. Tauriņuzgrieznis

3. Apstrādājamā priekšmeta atbalsts

4. Slīpripa

5. Dzirksteļu aizsargs

6. Dzirksteļu aizsarga stiprinājums

7. Pamatnes montāžas atveres

Zīm. C: 8. Stiprināšanas skrūves

9. Sānu pārsegs

10. Stiprināšanas uzgrieznis

11. Stiprināšanas gredzens

12. Papīra paliktnis

13. Vārpsta

14. Slīpripas pārsegs

TEHNISKIE DATI:

Nominālais spriegums 230 V Nominālā frekvence 50 Hz Jauda 150 W Maks. griešanās ātrums bez slodzes 2950/min Slīpripas izmēri (maks. diametrs х biezums x cauruma Ø)

125 x 16 x 12,7mm

Slīpripas graudainība 1/2 36/60 Slīpripas griešanās ātrums bez slodzes 19 m/s

Page 27

Darba cikls S2 30 min Ierīces klase

Masa 5,7 kg Akustiskā spiediena līmenis (LpA) 62,6 dB(A), ±3dB(A) Akustiskās jaudas līmenis (LpW) 75,6 dB(A), ±3dB(A)

S2 30 min – īslaicīgs darbs, nominālais darba laiks 30 min.

UZMANĪBU! Pēc 30 min darba ar pastāvīgu slodzi nepieciešams pārtraukt darbu, lai slīpmašīna pilnībā atdzistu.

SAGATAVOŠANA DARBAM:

Pēc i zpakošanas pār baudīt ierī ces komplektāc iju un saskaņā ar instrukciju uzstādīt neuzstādītos elementus.

UZMANĪBU: Pirms jebkādas montāžas vai regulēšanas nepieciešams pārliecināties, ka ierīce ir atslēgta no barošanas tīkla.

Slīpmašīnas uzstādīšana

Lai nodrošinātu drošu ekspluatāciju slīpmašīnu vienmēr nepieciešams stiprināt uz līdzenas un stabilas darba virsmas (piem. darba galda). Novietot slīpmašīnu uz stabilas horizontālas virsmas (galda) vietā, kur iespējams brīvs un drošs darbs. Lietojot pamatnes (7) montāžas caurumus to st abili pieskr ūvēt pie galda ar četr ām attiecīgām stiprināšanas skrūvēm. Skrūvju garums atkarīgs no galda biezuma.

Apstrādājamā priekšmeta atbalstu montāža

Apstrādājamā priekšmeta atbalstus (3) nepieciešams uzstādīt saskaņā ar zīm. A1, lpp.2. Atstarpe starp slīpripu (4) un apstrādājamā priekšmeta atbalstu (3) var būt ne vairāk kā 2 mm un to regulāri jāuzstāda līdz šai vērtībai (skat.: zīm. B, lpp.2).

UZMANĪBU: Atstarpes uzstādīšanu jāveic, kad slīpripa ir nekustīga.

Ja slīpripa ir stipri nolietota, ka apstrādājamā priekšmeta atbalstu nav iespējams uzstādīt līdz šai vērtībai, nepieciešams slīpripu nomainīt.

n Dzirksteļu aizsarga uzstādīšana

Dzirksteļu aizsargus (5) nepieciešams uzstādīt saskaņā ar zīm. A2, lpp.2. Atstarpe starp slīpripu (4) un dzirksteļu aizsarga stiprinājumu (6) var būt

ne maz āk kā 2 mm un to regulāri jāuzstāda līdz ša i vērtībai (skat.: zīm. B, lpp.2).

UZMANĪBU: Atstarpes uzstādīšanu jāveic, kad slīpripa ir nekustīga.

Slīpripas maiņa

UZMANĪBU: Sargāt slīpripas no nokrišanas, sitieniem un smēreļļām. Aizliegts lietot ierīci ar bojātām kā arī specifikācijai neatbilstošām slīpripām. Pirms maiņas vienmēr nepiec iešams rūpīgi apskatīt un pārbaudīt slīpripu stāvokli.

Slīpripu kontrolē izmēģinot «uz skaņu». Slīpripu novietotu uz koka stīpas griežam un vienlaicīgi viegli sit ar koka āmuru, tas attiecas uz abām slīpripas pusēm kā arī dažādiem attālumiem no cauruma:

a) tīra metāliska skaņa: slīpripa nav plīsusi – var lietot. b) šķindoša un ātri dziestoša skaņa: slīpripa ir plīsusi – nedrīkst lietot,

par var radīt lietotājam bīstamību.

Slīpripas (4) maiņai nepieciešams ar skrūvgrieža Ph2 un plakanās atslēgas M8 palīdzību atskrūvēt 3 stiprināšanas skrūves (8) un noņemt sānu pārsegu (9) (skat.: zīm. C, lpp.2). Ar plakanās atslēgas M19 palīdzību atbrīvot stiprināšanas uzgriezni (10) (UZMANĪBU: Kreisā

slīpripa ir stiprināta ar kreiso vītni, labā slīpripa ar labo vītni) turot no pretējās puses stiprināšanas gredzena stiprināšanas uzgriezni. Sekojoši noņemt stiprināšanas gredzenu (11), papīra paliktni (12) un slīpripu ar vārpstu (13). Tagad var nomainīt slīpripu. Montāža notiek atgriezeniskā kārtībā. Stiprināšanas gredzeniem jābūt vērstam ar ieliekto pusi pret slīpripu.

UZMANĪBU: Pēc slīpripas maiņas to iedarbināt bez slodzes vismaz 1 minūti.

PIRMS DARBA SĀKUMA:

1. Pārliecināties, ka barošanas avota parametri atbilst parametriem uzrādītiem uz slīpmašīnas plāksnītes.

2. Pārliecināties, ka slīpmašīnas slēdzis (1) atrodas izslēgšanas stāvoklī.

3. Str ādāj ot a r pa gari nātā ju n epie cieš ams pār lieci nāti es, ka pagarinātāja parametri, vadu šķērsgriezums atbilst slīpmašīnas parametriem. Ieteicams lietot pēc iespējas īsus pagarinātājus. Pagarinātājam jābūt pilnībā attītam.

4. Pir ms d arba sāk uma nep ieci ešam s pā rbau dīt slī pmaš īnas stiprinājumu un pievērst uzmanību uz to, lai slīpripas brīvi grieztos.

DARBS:

Ieslēgšana/ izslēgšana

Lai ieslēgtu novietot slēdzi (1) stāvoklī I. Lai izslēgtu novietot slēdzi (1) stāvoklī 0.

UZMANĪBU: Pēc katras maiņas un pirms slīpēšanas sākuma slīpripai jāstrādā bez slodzes vismaz 1 minūti.

n Slīpēšana

Slīpējamo elementu atbalstīt uz apstrādājamā priekšmeta atbalsta (3) un viegli piespiest pie slīpripas (4). Lai panāktu optimālo slīpēšanas rezultātu, apstrādājamo elementu kustina turp un atpakaļ. Šādā veidā tiks nodrošināta vienmērīga slīpripas nolietošanās. Nepieciešams ņemt vērā, ka slīpēšanas laikā apstrādājamais priekšmets stipri sakarst. Tāpēc apstrādājamo priekšmetu ik pēc kāda laika dzesēt iegremdējot to aukstā ūdeni. Slīpēšanas procesā slīpripa zaudē savas slīpēšanas īpašības t.i. aizsērē tās poras no slīpējamā materiāla un tiek zaudēts apaļums. Darba virsmas attīrīšanai un apaļuma atveidošanai rekomendējams izmantot dimanta vai cita veida asmeni. BRĪDINĀJUMS: Atsevišķu materiālu putekļi piemēram: krāsu kārtas ar svina saturu, dažas koka šķirnes, minerāli vai daži metāla veidi, var radīt bīstamību veselībai. Tiešs fizisks kontakts ar putekļiem vai to iekļūšana plaušās var radīt alerģiskas reakcijas un/vai operatora vai tuvumā esošo cilvēku elpošanas orgānu slimības. Daži putekļu veidi, piem. ozola vai buka tiek uzskatīti vēža slimību izraisoši, it īpaši savienojumā ar koka impregnētājiem. Materiālus, kuri satur azbestu var apstrādāt tikai attiecīgi apmācīts personāls. – Vienmēr nepieciešams rūpēties par labu darba vietas ventilāciju. – Ieteicams lietot putekļu masku. Nepieciešams ievērot dotajā valstī pastāvošos noteikumus, kuri noteic apstrādei paredzēto materiālu lietošanas principus.

GLABĀŠANA UN KONSERVĀCIJA:

Mašīnai principā nav vajadzīga specializēta konservācija. Mašīnu nepieciešams glabāt bērniem nepieejamā vietā, uzturēt tīru, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehāniskos

Page 28

bojājumus kā arī kaitīgo atmosfēras apstākļu iedarbību. Šī ierīce ir saskaņā ar valsts un Eiropas normām kā arī drošības nosacījum iem. Visāda veida remo nta darbus jāveic kvalificēt am personālam, lietojot oriģinālas rezerves daļas.

n Tīrīšana

UZM ANĪB U: P irms jeb kādu tīr īšan as d arbu veik šan as i zņem t kontaktdakšiņu no kontaktligzdas.

Lai nodrošinātu drošu un efektīvu darbu ieteicams uzreiz pēc katras lietošanas ierīci tīrīt. Ieteicams izpūst mašīnu ar saspiesto gaisu. Slīpmašīnas korpusu tīrīt ar mitru nedaudz ziepjainu drānu. Nelietot nekādus tīrīšanas līdzekļus un šķīdinātājus, tie var sabojāt no plastmasas izgatavotas ierīces detaļas. Nepieciešams uzmanīties, lai ierīcē neiekļūtu ūdens.

VIDES AIZSARDZĪBA:

UZMANĪBU:

gadījumā paredzot naudas sodu, nedrīkst izmest kopā ar parastiem atkritum iem. Elekt riskajā un e lektroniskajā

iekārtā esošas briesmīgas vielas var kaitēt apkārtējai videi

un cilvēku veselībai. Nepieciešams veicināt iekārtu atkritumu pārstrādāšanai un atkār totai izmantošanai (reciklēšanai). Polijā un Eiropā tiek veidots, vai jau eksistē, iek ārt u a tkri tumu vā kšan as sis tēma , s aska ņā ar ko vi siem iepriekšminētas iekārtas pārdošanas punktiem ir pienākums pieņemt

Tajā veidā apzīmētus izstrādājumus, neizpildes

nolietotu iekārt u. Turklāt, ir p ieejamas iep riekšminētas iekārtas vākšanas punkti.

RAŽOTĀJS:

PROFIX SIA, Marywilska iela 34 , 03-228 Varšava, Polija

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm:

Pirms ieslēgšanas un darba sākuma

nepieciešams iepazīties ar šo instrukciju

«Vienmēr lietot aizsargbrilles»

«Lietot putekļu maskas»

«Lietot dzirdes aizsardzības līdzekļus»

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

Page 29

NÁVOD NA OBSLUHU

STOLNÍ BRUSKA

Překlad původního návodu

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO proudovým chráničem (RCD) s vypínacím proudem 30mA NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny v ýstrahy týkající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V n íže uvád ěnýc h v ýstra hác h po jem „el ektro nářa dí“ zna mená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ STR AHA ! V šeo bec né v ýst rah y t ýka jí cí se bezpečného používání nářadí.

Bezpečnost na pracovišti: a) Udr žujte n a prac ovišti p ořádek a za jistěte zde dobré

osvětlení. Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí

vytváří jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se

používá elektronářadí. Rušení pozornosti může způsobit ztrátu

kontroly nad elektronářadím.

VÝ STR AHA ! V šeo bec né vý str ah y t ýka jíc í se bezpečného používání nářadí.

Elektrická bezpečnost: a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují

riziko zásahu elektrickým proudem.

b) Vy varujte se dotýkání uzemněných ploch nebo takových,

které jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání

takových ploch a předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhk a.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) K abely se nesm í žá dným způs obem namá hat. Nikdy

nepoužívejte kabel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostrých hran nebo pohyblivých části. Poš kozené nebo prop letené kabely zvyšují riziko zás ahu

elektrickým proudem.

e) V případě, že se elektronářadí používá venků, je třeba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí

snižuje riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti vybavené

VS121301

nebo menším.

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí,

je třeba použit jako ochranu proudový chránič (RCD). Použití

RCD snižuje riziko zásahu elektrickým proudem.

VÝ ST RAH A! V še obe cn é v ýs tra hy tý ka jíc í se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou neb o psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při použ ívání elektr onářadí je třeba být předví davý,

pozorovat, co se děje, a používat zdravý rozum. Nepoužívejte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné brýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je tře ba s e v yhnou t ne pláno vaného spu štění . Př ed

připojením k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí z vedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení

elektronářadí s prstem na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny

klíče. Ponechání klíče v otáčející se čá sti elektronářadí může způsobit

poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát

pevně a udržovat rovnováhu. Umožní Vám to dobře kontrolovat

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné

oblečení ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oble čení a ru kavice byly v b ezpečn é vzdá lenost i od pohyblivých částí. Volné oblečení, bižutérie nebo dlouhé vlasy se

mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu

můžete omezit nebezpečí závislé na prašnosti.

VÝ ST RAH A! V še obe cn é v ýs tra hy tý ka jíc í se bezpečného používání nářadí.

Používání elektronářadí a péče o ně:

a) Elektroná řadí se nesmí přetěžovat. Je třeba používat

elektronářadí s v ýkonem vhodným pro provádění určité práce. Správné elektronářadí umožní lepší a bezpečnější práci se

zátěží, na kterou bylo naprojektováno.

Page 30

b) Elekt ronářadí, u kte rého nefu nguje spí nač, se nesmí

používat. Každé elektronářadí, které nelze zapínat nebo vypínat

spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje ele ktric kého pro udu a/n ebo o dpoj te ba terií . Takov ý

be zpe čno stn í po stu p o mez uje ri zik o ná hod néh o s puš těn í elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovolte přístup osobám, které nejsou obeznámené s elektro nářadím nebo s tím to návodem na p oužívání

elektronářadí. Elekt ronářadí může být nebezpečné v rukách

nevyškolených uživatelů.

e) Ele ktronářadí je třeba udržovat. J e třeba kontrolovat

souoso st nebo zasek nutí pohy blivých částí, praskli ny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod

je neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte

v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem,

pro který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co

se ujist íte, ž e jso u vešk eré je ho po hyblivé souč ásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu

tak, aby bylo chráněné proti mechanickému použití.

VÝ STRA HA! Vše obe cné vý str ahy tý kaj ící se používání nářadí.

Oprava:

Záruční a pozáruční opravy svého elektronářadí provádí

Serv is PROFI X, což zaruču je nejv yšší kva litu op rav a používání původní náhradních dílů.

b) Pokud by byl pevný přívodní kabel zařízení poškozený, je

třeba jej nechat vyměnit u výrobce nebo v odborné opravně, nebo kvalifikovanou osobou, abyste tak zamezili ohrožení.

VÝSTRAHA!

Při práci s elektronářadím vždy dodržujte základní pravidla bezpečnosti práce, abyste zamezili výbuchu požáru, zásahu elektrickým proudem nebo mechanickému úrazu.

VÝSTRAHA!

STOLN Í BRUSKA, podrobné pokyny

týkající se bezpečného používání zařízení:

Osobní bezpečnost:

Vždy používejte ochranné brýle.

a) Elektronářadí je třeba používat výhradně s namontovanými

kryty na ochranu proti jiskření. Vytvářené jiskry se mohou stát

příčinou poškození zraku, ale také způsobit požár předmětů, které jsou poblíž.

Během práce je třeba kryty proti jiskření spustit dolu tak

silně, jak je to jen možné. Při obrábění kovů dochází k jiskření. Během práce elektronářadí je zakázané vkládat ruce pod

otáčející se brusný kotouč. Může se to stát příčinou závažných úrazů.

Je třeba používat výhradně brusné kotouče, které doporučuje

výrobce, s označením stejné nebo v yšší hodnoty rychlosti, jako je r ychlost stroje uvedená na firemním štítku zařízení.

Skutečnost, že zařízení se dá namontovat na elektronářadí, není zárukou bezpečného použití.

V žádném případě se nesmí používat poškozené nebo

znetvořené brusné kotouče. Před každým použitím je třeba zkontrolovat brusné kotouče, zda na nich nejsou odštěpky a praskliny. Pokud by elektronářadí nebo brusný kotouč spadly, je třeba

zkontrolovat, jestli se nepoškodil, nebo použit jiný nepoškozený brusný kotouč. Po zkontrolování a upevnění brusného kotouče, je třeba elektronářadí spustit a ponechat zapnuté po dobu jedné minuty na nejvyšších otáčkách, věnujte při tom pozornost, aby se uživatel a další postranní osoby nacházely mimo zónu dosahu otáčejícího se brusného kotouče.

Je třeb a pr avidel ně ko ntrolo vat p řístup k podp ěrce

zpracovávaného předmětu. Nastavujte kryt proti jiskrám tak často, jak je potřeba, aby jeho poloha byla přizpůsobená k opotřebení brusného kotouče, s dodržením vzdálenosti mezi krytem a brusným kotoučem maximálně 2 mm. V případě větší

vzdálenosti je ochrana proti jiskrám nedostatečná. Obráběný předmět může být vtažený během rotačního pohybu brusného kotouče a způsobit úraz.

Je třeba používat ochrannou zástěru. Je třeba věnovat

pozorno st tomu, abyste nevy stavili nikoho nebezp ečí způsobenému jiskřením vznik ajícím při práci. Je třeba odstranit veškeré hořlavé předměty, které jsou poblíž. Přípustná rychlost otáček používaného pracovního nástroje

nesmí být menší, než je uvedená na elektronářadí maximální rychlost otáček. Pracovní nástroj, který se otáčí s větší rychlostí, než je přípustné, se může zlomit a jeho části mohou být odmrštěné.

VÝSTRAHA!

STOLN Í BRUSKA, podrobné pokyny

týkající se bezpečného používání zařízení:

a) Je za káz áno po užív at ele ktr onář adí s poš koze ným

Elektrická bezpečnost:

Page 31

elektrickým kabelem. Nedotýkejte se poškozených kabelů; v případě, že se kabel poškodí během práce, v ytáhněte zástrčku ze zásuvky. Poškozené kabely zvyšu jí riziko zásahu

elektrickým proudem.

Elektronářadí je třeba napojit na správně uzemněný zdroj

elektřiny. Síťová zásuvka a prodlužovací kabel musí mít správně fungující ochranný uzemňující vodič síťového systému.

Bruska je vybavená neodpojitelným vodičem napájení. Pokud

se neodpo jitelný kabel nap ájení poškodí, musí být za stoupený speciálním vodičem nebo systémem doporučeným výrobcem nebo v odborném servisu.

VÝSTRAHA!

STOLNÍ BRUSKA,

všeobecné výstrahy týk ající se bezpečnosti:

Materiál určený ke zpracování je třeba přiložit k zapnutému

elektronářadí. Elektronářadí lze vypnout teprve po zdvižení obráběného materiálů. Obráběný m ateriál se může prudce

pohybovat.

Je zakázáno přikládat zpracovávaný prvek k boční straně

otáčejícího se brusného kotouče. Brousit je třeba vždy tak, že ho posunujeme dopředu. Obráběný předmět může být během

rotačního pohybu brusného kotouče vytržen z ruky a způsobit zranění.

Brusku je třeba připevnit s použitím šroubu pečlivě ke stolu

nebo ke stabilnímu podkladu, tak, aby bylo znemožněno nekontrolované přemísťování zařízení a minimalizované vibrace vyvolávané zařízením. Brusné nástroje je třeba před každým použitím kontrolovat.

Brusné nástroje musí být řádně upevněny a musí se volně otáčet. Proveďte zkušební broušení bez zátěže s nejvyššími otá čkami po dob u mi n je dné minu ty. N epouž ívejte poškozené, zkřivené nebo vibrující brusné nástroje. Poškozené

brusné nástroje se mohou zlomit a způsobit závažná zranění.

V žádném případě taková zařízení nemohou obsluhovat

děti.

URČENÍ BRUSKY:

Stolní bruska je určená na hrubé i přesné broušení, s použitím brusného kotouče a za sucha kovu, umělé hmoty a jiných materiálů. Zařízení bylo navrženo hlavně na drobné brusičské práce, jako je: zpracování a broušení nožů, nůžek, vrtáků, truhlářských a kamenářských dlát, sekáčů apod.

Je kategoricky vyloučeno využívat zařízení k jakýmkoliv jiným cílům.

Stroj není vhodný na dlouhodobou práci v těžkých podmínkách. Nářadí se nesmí používat k provádění prací vyžadujících použití profesionálního zařízení.

Každé použití zařízení jinak, než to vyplývá z jeho v ýše uvedeného určení, je zak ázané, způsobu je ztrátu záruky a osvobozuje výrobce od odpovědnosti za takto způsobené škody. Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí. Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav. Elektro nářadí m ohou opr avovat pouze serv isní opr avny urče né výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny. I při používání nářadí v souladu s jeho určením nelze zcela eliminovat

určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

Dotek brusky v nekrytém místě brusného kotouče.

Odhoz zpětným rázem poškozených části brusných kotoučů.

- Odmrštění obráběného předmětu nebo jeho čá sti. Poškození sluchu v případě nepoužívání nezbytné ochrany sluchu

- .

- Prasknutí / zlomení brusného kotouče. Zdraví škodlivé emise prachu v případě provádění prací v uzavřených

prostorách.

KOMPLETACE:

ź – 1 ks.

Stolní bruska

ź – 1 ks.

Brusný kotouč hrubozrný

ź – 1 ks.

Brusný kotouč drobnozrný

ź – 2 ks.

Kryty proti jiskření s upevňujícími prvky

ź – 2 ks.

Podpěry zpracovávaného předmětu s upevňujícími prvky

ź ávod na obsluhu – 1 ks.

źZáruční list – 1 ks.

STAVBA STROJE:

Stolní bruska je poháněná jednofázovým komutátorovým elektromotorem a je to zařízení první třídy – zástrčka a prodlužovací kabel musí mít správný vodič uzemnění.

Konstrukce brusky je znázorněná na obr. A-C na str. 2:

Vypínač

Obr.A: 1.

Motýlková matice

Podpěra obráběného předmětu

Brusný kotouč

Kryt proti jiskření

Upevnění krytu proti jiskření

Otvory na namontování základny

7. Upevňující šrouby

Obr.C: 8.

Boční kryt

Upevňující matice

10.

Přítlačná manžeta

11.

Papírová podložka

12.

Vřeteno

13.

Kryt brusného kotouče

14.

TECHNICKÉ ÚDAJE:

230 V

Jmenovité napětí Jmenovitý kmitočet Odebíraný výkon Max. rychlost otáček bez zátěže Rozměry brusných kotoučů (max. průměr х tloušťka x Ø otvoru) Zrnitost brusných kotoučů Obvodová rychlost brusného kotouče bez zátěže Pracovní cyklus Třída ochrany Hmotnost Hladina akustického tlaku (LpA) Hladina akustického výkonu (LwA)

50 Hz

150 W

2950 obr/min

125 x 16 x 12,7mm

1/2 36/60

19 m/s

S2 30 min

5,7 kg

62,6 dB(A), ±3dB(A)

75,6 dB(A), ±3dB(A)

Page 32

S2 30 min. – občasná práce, jmenovitá pracovní doba 30 min.

POZOR!

Po 30 min. práce se stálou zátěží je třeba činnost přerušit a počkat

až bruska zcela zchladne.

PŘÍPRAVA NA PRÁCI:

Po rozbale ní zkontrolujte, zda je zaříze ní kompletní a n asaďte nenamontované prvky v souladu s návodem.

POZOR:

Před provedením jakékoliv montáže nebo nastavení se přesvědčte,

že je zařízení odpojeno od přívodu elektrického proudu.

Umístění brusky

Abyste zajistili bezpečný provoz, musíte brusku upevnit vždy na plochém a stabilním povrchu (např. na dílenském stolu).

Postavte brusku na stabilní rovný podklad (stůl) na místě umožňujícím neomezeně a bezpečně pracovat. S využitím otvorů pro montáž základny (7) přišroubujte brusku pevně ke stolu čtyřmi vhodnými upevňujícími šrouby. Délka šroubů závisí na tloušťce stolu.

Namontování podpěr zpracovávaného předmětu

Podpěry zpracovávaného předmětu (3) namontujte podle obr. A1, str.2. Odstup mezi brusným kotoučem (4) a podpěrou zpracovávaného

předmětu (3) může být max. 2 mm a musí se pravidelně nastavovat na tu hodnotu (viz: obr. B, str.2).

POZOR:

Nastavení podpěry se musí provádět, když je brusný kotouč

nehybný.

Pokud je brusný kotouč tak silně opotřebován, že se už nedá nastavit podpěra zpracovávaného předmětu na požadovanou hodnotu, je třeba brusný kotouč vyměnit.

Namontování krytů proti jiskření

Kryty proti jiskření (5) namontujte v souladu s obr. A2, str.2. Odstup mezi brusným kotoučem (4) a upevněním krytu proti jiskření (6)

může být max. 2 mm a musí se pravidelně nastavovat na tuto hodnotu (viz: obr. B, str.2).

POZOR:

Nastavení odstupu se musí provádět, když je brusný kotouč

nehybný.

Výměna brusných kotoučů

POZOR: Chraňte brusné kotouče proti spadnutí, úderu a zašpinění mazivem. Zakazuje se používat zařízení s poškozenými brusnými kotouči a v nesouladu se specifikací. Před výměnou brusného kotouče je třeba si vždy ověřit její stav a důkladně si ji prohlédnout.

Kontrola brusných kotoučů spočívá ve „zvukové“ zkoušce. Otáčíme brusným kotoučem umístěným na dřevěném prutu a zároveň jej poklepáváme dřevěným kladívkem, týká se to obou stran a míst v různé vzdálenosti od otvoru:

a) čistý kovový zvuk: brusný kotouč není prasknutý – lze kotouč používat. b) bzučivý a rychle tichnoucí zvuk: brusný kotouč je prasklý – je zakázané

ji používat, jelikož vytváří nebezpečí pro uživatele. Pro výměnu brusného kotouče (4) je třeba s použitím šroubováku Ph2 a plochého klíče M8 odšroubovat 3 upevňující šrouby (8) a sundejte boční kryt (9) (viz: obr. C ). Povolte upevňující matici (10) s použitím plochého klíče M19 ( Levý brusný kotouč je připevněný s použitím

, str.2

POZOR:

levotočivého závitu, pravý kotouč a použitím pravotočivého), z opačné strany přidržujte matici upevňující přítlačnou manžetu.

Následně sundejte přítlačný kotouč (11), papírovou podložku (12) a brusný kotouč z vřetena (13). Nyní lze vyměnit brusný kotouč. Montáž

probíhá v opačném pořadí. Přítlačné manžety musí být otočené prohnutou stranou k brusnému kotouči.

POZOR: Po výměně brusného kotouče by měl pracovat bez zátěže minimálně 1 minutu.

PŘED ZAČÁTKEM PRÁCE:

Ujistěte se, že zdroj napájení má parametry, které odpovídají parametrům zařízení, uvedeným na firemním štítku.

2. Ujistěte se, že vypínač zařízení (1) je v poloze vypnuto.

V případě práce s prodlužovačkou se ujistěte, že parametry prodlužovačky, průměry kabelů, odpovídají parametrům nářadí. Doporučujeme použití co nejkratší prodlužovačky. Prodlužovačka by měla být zcela rozvinutá.

4. Před zahájením práce je třeba zkontrolovat upevnění brusky a

věnovat pozornost tomu, aby se brusné kotouče volně otáčely.

PRÁCE:

Zapínání/vypínání

Za účelem zapnutí nastavte vypínač (1) do polohy I. Za účelem vypnutí nastavte vypínač (1) do polohy 0.

POZOR: Po každé výměně a před zahájením broušení by měl brusný kotouč pracovat bez zátěže minimálně 1 minutu.

n Broušení

Broušený prvek opřete na podpěrce zpracovávaného předmětu (3) a lehce přitlačte k brusnému kotouči (4). Za účelem dosažení optimálního brusného efektu ohybujte zpracovávaným prvkem tam a zpět. Tím způsobem zajistíte také rovnoměrné opotřebené brusného kotouče. Věnujte pozornost tomu, že během broušení se zpracovávaný předmět silně zahřívá. Z toho důvodu je třeba jednou za čas zchladit zpracovávaný předmět ponořením do studené vody. Během procesu broušení procesu ztrácí brusný kotouč své brusné schopnosti, to znamená, že se obroušeným materiálem ucpávají póry a ztrácí kruhový tvar. Na ošetření pracovní plochy a vracení kruhového tvaru doporučujeme orovnávače - diamantové nebo jiného typu. VÝSTRAHA: Prach některých materiálů, například malířských povrchů, s obsahem olova, některých druhů dřeva, minerálů nebo některých druhů kovu, by mohl být ohrožením pro zdraví. Bezprostřední fyzický kontakt s prachem nebo jeho průnik do plic může způsobit alergické reakce a/nebo nemoci dýchacího ústrojí obsluhy nebo osob, které jsou v blízkosti. Některá druhy prachu, např. z dubového nebo bukového dřeva se považují za karcinogenní, především ve spojení s látkami používanými na z pracování dřeva (chromany, impregna ční látky ). Materi ály, obsahující azbest mohou obrábět pouze příslušně vyškolené osoby. – Je třeba vždy pečovat o dobré větrání pracoviště. – Doporučuje se používat respirátor proti prachu. Je třeba se přizpůsobit platným v dané zemi předpisům, které upravují pravidla zacházení s materiály určenými na obrábění.

SKLADOVÁNÍ A ÚDRŽBA:

Stroj v podstatě nevyžaduje zvláštní údržbu. Nářadí skladujte na místě, které není přístupné dětem, udržujte jej čisté, chraňte před vlhkem a zaprá šením. Podmínk y skla dování by mě ly vy lučovat možnos t mechanického poškození nářadí a minimal izovat vliv š kodlivých povětrnostních podmínek. Toto z ařízen í vy hovuje vni trostát ním i evrop ským norm ám a bez pečn ostn ím poža davk ům. Veš keré opr avy mus í pr ovád ět kvalifikovaní odborníci, s použitím původních náhradních dílů.

Page 33

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ: PIKTOGRAMY:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém

a elektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se t voří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

VÝROBCE:

PROFIX s.r.o.; ul. Marywilska 34, 03-228 Varšava, Polsko

Vysvětlení ikon, které mohou být umístěny na firemním štítku a na informačních nálepkách na zařízení:

«Před spuštěním zařízení si přečtěte návod na obsluhu»

« »Během broušení používejte ochranu očí

« »Používejte respirační masku

« »Během broušení používejte ochranu sluchu

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma v yhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

Page 34

NAUDOJIMO INSTRUKCIJA

STALINĖS ŠLIFAVIMO STAKLĖS

Originalios instrukcijos vertimas

PR IEŠ RAD EDA NT DAR BĄ SU SIPA ŽIN KIT E S U INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reikalinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas.

visas nuorodas dėl saugaus naudojimo.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Sauga darbo vietoje:

Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.

Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai. Darbo vietoje negali būti vaikai bei pašaliniai. Dėmesio nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Elektros sauga: Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų

bei lizdų naudojimas sumažina elektros smūgio riziką.

Venkite kūno kontakto su įžemintais paviršiais, tokias kaip vamzdžiai, šildytuva i, centrinio šildymo radiatoriai bei šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų. Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo

patenka į elektros prietaisą, padidėja elektros smūgio rizika.

Nenaudokite laidų ne pagal paskir tį. Neneškite įrenginio paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios priet aiso dal ys. Pažei stas l aidas g ali ta pti ele ktros s mūgio

priežastimi.

Jeigu elektro s prieta isas yra naudoja mas lauke, laido pr ail gi nim ui na udo ki te ti k s pe cia li ai ta m s ki rtu s prailgintuvus. Prailgintuvų skirtų darbui lauke naudojimas sumažina

elektros smūgio riziką.

Įrankį rekomenduojama jungti į elektros maitinimo tinklą, turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė

VS121301

yra 30 mA arba mažesnė. Jeigu negali ma išve ngti e lektros priet aiso na udojimo

drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas sumažina elektros smūgio riziką.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai)

turintis fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir,

dirbdami su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba var tojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas

naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.

c) Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsa uginės apran gos, to kios ka ip dul kių ka ukė, n eslysta ntis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

d) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

įj un gi an t ki št uk ą į el ek tr os l iz dą ir /a rb a p ri eš akumuliatoriaus įjungimą bei prieš paimant arba pernešant prietaisą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso

pernešimas su pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

e) Pr ieš įj ungdami prie taisą pašal inkite raktu s. Prie taiso

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

f) Ne pasilenk ite pe rnelyg į p riekį. Dirb dami atsist okite

patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena

ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

g) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei

ilgus plaukus gali įtraukti besisukančios prietaiso dalys.

h) Jeigu įrengini ai yra pritaikyti prijungim ui prie dulkių

nusiurbimo ir dulkių surinkėjo, įsitikinkite, kad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų

panaudojimas sumažina dulkių poveikio pasekmes.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo. Rūpestinga elektros prietaisų priežiūra ir naudojimas

Neperkraukite prietaiso. Naudojamo prietaiso galingumas

turi atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas leis atlikti darbą gerai ir saugiai.

Nenaudokite elektros prietaiso su sug edusiu jung ikliu.

Elektros prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

Žmonių sauga:

Page 35

Prieš reguliuodami prietaisą, keisdami darbo įrankius arba Elektrinis įrankis turi būti naudojamas tik su apsauginiai

c) a)

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba gaubtais, saugančiais nuo kibirkščių. Susidarančios kibirkštys atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Ne na udo ja mą pr ie ta isą s and ėl iuo ki te va ik am s i r

nemokantiems juo naudotis arba nesusipažinusiems su instru kcija as menims nepriei namoje v ietoje. Elektr iniai

įrankiai yra pavojingi, kai juos naudoja nepat yrę a smenys.

Rū pest ing ai pri žiū rėki te pri eta isą. Pa tikr inki te, ar

besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektr os prieta iso veikimą . Jeigu yra gedimai suremo ntuokite prieta isą. Da ugelio nelaimi ngų at sitikimų

priežastis yra blogai prižiūrimi elektros prietaisai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekamo darbo pobūdį. Elektros prieta iso

naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudoj amas žem os tempe ratūros sąlygose, įjunki te jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme. Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu)

skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą. Elektros prietaisą laikykite/transportuokite tik po to, k ai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis. Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių

bei drėgmės vietoje. Elektros prietaisą transportuokite originalioje pakuotėje,

saugančioje nuo mechaninių pažeidimų.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Garantinį ir pogarantinį elektros įrankių remontą atlieka

PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

b) Jeigu sugedo elektros prietaiso laidas, jį pakeisti galima pas

gamintoją, specializuotame remonto punkte arba gali tai atlikti specialistas tam, kad išvengtumėte pavojaus.

ĮSPĖJIMAS!

Darbo su elektros prietaisu metu laikykitės pagrindinių saugaus darbo nuorodų. Tokiu būdu išvengsite gaisro, elektros smūgio bei mechaninių susižalojimų pavojaus.

ĮSPĖJIMAS! STALINĖS ŠLIFAVIMO STAKLĖS, įspėjimai dėl saugaus įrankio naudojimo.

Visada dėvėkite apsauginius akinius.

Remontas:

Žmonių sauga:

gali sužaloti akis, arba sukelti gaisrą. Darbo metu apsauginius gaubtus nukeikite iki galo. Metalo

apdirbimo metu susidaro kibirkštys.

Darbo metu rankas laikykite atokiau nuo besisukančio

abraz yvinio šlifavi mo disko. Tai gali sukelti rimtus kūno sužalojimus.

Naudokite tik gamintojo rekomenduojamus abrazyvinius

šlifavimo diskus, kurių pažymėtas greitis yra toks pat arba didesnis nei nurodytas firminėje įrankio duomenų lentelėje.

Faktas, kad priedą galima užmontuoti ant elektrinio įrankio nėra jo saugaus naudojimo garantija.

Nena udokit e su dilusi ų arb a de formuo tų ab razy vinių

šlifavimo diskų. Prieš kiekvieną naudojimą, patikrinkite ar nėra atplaišų ir įtrūkimų. Jei elektrinis įrankis arba darbo priedas

nukrito, patikrinkite ar nesugedo, arba pasinaudokite kitu nesugadintu įrankiu. Po to, kai šlifavimo diskas buvo patikrintas ir pritvir tintas, paleiskite įrankį pilnu greičiu i palikite įjungta vieną minutę. Atkreipkite dėmesį, ar besisukančio įrankio zonoje nėra pašalinių asmenų.

Reguliariai tikrinkite ar yra gerą prieiga prie ruošinio

atramos. Apsauginį gaubtą nustatykite taip, kad jo padėtis atitiktų abrazyvinio šlifavimo disko skersmenį, išlaikant ne didesnį nei 2 mm tarpą tarp gaubto ir disko. Jei tarpas yra

didesnis, apsauga nuo kibirkščių nėra pakankama. Ruošinis gali būti įtrauktas rotacinio disko sukimosi metu bei sukelti sužalojimus.

Dė vė kit e da rbo p rij uo stę . At kre ip kit e dė mes į ar

su sid aran čio s k ibi rkš tys ni eka m n ekė lia pa voja us. Pašalinkite visas degias medžiagas, esančias netoliese. Leistinas apsukų greitis negali būti mažesnis nei nurodyta

elek trinio įran kio d uomenų lent elėje. Darb o įra nkis, besisukantis didesniu nei leistinas greičiu gali lūžti, arba gali atšokti jo skeveldros.

ĮSPĖJIMAS!

STALINĖS ŠLIFAVIMO STAKLĖS, įspėjimai

dėl saugaus įrankio naudojimo.

a) Draudžiama naudotis prietaisu, jeigu jo maitinimo laidas yra

pažeistas. Jeigu laidas yra pažeistas, jokiu būdu neleskite jo; jeigu laidas yra pažeidžiamas darbo metu, iš karto ištraukite jo kištuką iš elektros lizdo. Pažeistas maitinimo laidas gali būti

elektros smūgio priežastimi.

Elektrinis įrankis turi būti pajungtas prie tinkamai įžeminto

maitinimo šaltinio. Elektros lizdas bei ilgintuvas turi turėti tinkamai veikianti apsauginį įžeminimo laidą.

Šlifavimo staklės turi pastovų maitinimo laidą. Jei maitinimo

laidas yra pažeistas, jis turi būti pakeistas specialiu laidu arba rinkinių, kuris yra teikiamas gamintoju arba specializuotame aptarnavimo centre.

ĮSPĖJIMAS! STALIN ĖS ŠLI FAVIMO S TAKLĖS, nuorodos:

Ruošini pridėkite prie įjungto elektrinio įrankio. Elektrinį

įrankį išjungti galima tik po to, kai ruošinis yra pakeltas.

Ruošinio negalima judinti labai greitai.

Ruošinio negalima pridėti prie besisukančio abrazyvinio

Elektros sauga:

bend ros sa ugos

Page 36

šlifavimo disko šono. Šlifuokite pridedami ruošinį visada iš Stalinių šlifavimo staklių sandara yra parodyta pav. A-C 2 puslapyje: priekio. Ruošinis disko rotacinio judėjimo metu gali būti išmuštas iš

rankos bei sukelti sužalojimus.

Šlifavimo staklės turi būti pritvirtintos prie darbinio stalo

arba kito stabilaus paviršiaus varžtais, kad įrankis nejudėtų bei tam, kad sumažinti jo vibraciją.

Šlifavimo įrankius tikrinkite prieš kiekvieną naudojimą. Šlifavimo įrankis turi būti tinkamai pritvirtintas bei turi laisvai suktis. Atlikite bandomąjį paleidimą be apkrovos

ma ksim ali u g reič iu, ne ma žiau ne i v ien ą m inut ę. Nenaudokite sudilusių, nelygių arba vibruojančių šlifavimo įrankių. Pažeisti šlifavimo įrankiai gali sulūžti ir sukelti rimtus

sužalojimus.

Prietaisu negali naudotis vaikai.

ŠLIFAVIMO STAKLIŲ PASKIRTIS:

Stalinės šlifavimo staklės yra skirtos parengiamajam ir tiksliam metalo, plastiko bei kitų medžiagų sausam šlifavimui (šlifavimo diskai turi atitikti medžiagos tipą). Įrenginys visų pirma yra skirtas smulkiems šlifavimo darbams, pvz. peiliu, žirklių, kaltų, skaptų ir t.t. apdirbimui bei galandimui.

Jokiu būdu negalima naudoti prietaiso kitais tikslais.

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju nėra atsakingas už

patirtas žalas. Bet kokios prietaiso modifikacijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais. Tinkamas naudojimas taip pat apima tinkama elektros prietaiso priežiūrą, sandėliavimą, transportavimą bei remontą. Elektros prietaiso remontą galima atlikti tik specialiuose punktuose nurodytuose gamintoju. Prietaisų, maitinamų elektra remontą gali atlikti tik įgalioti asmenys. Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos atvejai:

Prisilietimas prie abrazyvinio šlifavimo disko neapsaugotoje disko dalyje.

Veikiamos išcentrinės jėgos išmetamos pažeistų abrzyvinių šlifavimo diskų dalys.

Ruošinio arba jo dalių atatranka.

- Uszkodzenia słuchu w w ypadku niestosowania słuchawek ochronnych.

Disko plyšis/lūžis.

- Kenksmingų dulkių susidaryma s dirbant uždarose patalpose.

KOMPLEKTAVIMAS:

ź -1

Stalinės šlifavimo staklės

ź 1

Daugiagrūdis šlifavimo diskas -

źSmulkiagrūdis šlifavimo diskas - ź -2

Apsauginiai gaubtai ir jų tvirtinimo elementai

ź - 2

Ruošinio atramos jų tvirtinimo elementai

Naudojimo instrukcija - 1 vnt.

Garantijos lapas - 1 vnt.

vnt.

PRIETAISO SANDARA:

Stalinės šlifavimo staklės tai pirmos klasės įrenginys (lizdas ir kabelis turi būti įžeminti) varomas vienfaziu varikliu.

.A: 1.

Pav Jungiklis

Veržlė su sparneliais

Ruošinio atrama

Abrazyvinis diskas

Apsauginis gaubtas

Apsauginio gaubto tvirtinimo elementai

Pado montavimo angos

.C: 8.

Pav Tvirtinimo varžtai

Šoninis gaubtas

10.

Tvirtinimo veržlė

11.

Priveržimo jungė

12.

Popierinis tarpiklis

13.

Velenas

14.

Abrazyvinio disko gaubtas

TECHNINIAI DUOMENYS:

Nominali įtampa Nominalus dažnis Nominalus pajėgumas Maks. sukimosi greitis Abrazyvinių diskų matmenys (maksimalus diskas х storis x angos ) Diskų grūdėtumas Disko apsukų greitis be apkrovos Darbinis ciklas Prietaiso klasė

230 V

50 Hz

150 W be apkrovos 2950/min

125 x 16 x 12,7mm

1/2 36/60

19 m/s

S2 30 min

Masė 5,7 kg Akustinio slėgio lygis Akustinio pajėgumo lygis

(LpA) 62,6 dB(A), ±3dB(A)

(LwA) 75,6 dB(A), ±3dB(A)

S2 30 min – darbas su pertraukomis, nominalus darbo laikas 30 min.

DĖMESIO Po 30 minučių darbo su pastovia apkrova sustabdykite darbą ir palaukite kol įrankis atvės.

PARUOŠIMAS DARBUI:

Išpakuokite ir patikrinkite ar yra visos įrenginio dalys ir sudėkite neužmontuotus elementus, laikantis instrukcijos nurodymų.

DĖMESIO: Prieš atlikdami bet kokius montavimo arba reguliavimo darbus įsitikinkite, kad įrenginys yra atjungtas nuo elektros tinklo.

Šlifavimo staklių montavimo vieta

Šlifavimo staklės turi būti montuojamos lygiame, stabiliame darbiniame paviršiuje (pvz. ant darbinio stalo). Šlifavimo staklės pastatykite stabiliame, horizontaliame paviršiuje (ant stalo), vietoje, kurioje galima saugiai ir laisvai dirbti. Naudokite pado tvirtinimo angas (7) ir prisukite staklės 4 varžtais prie stalo. Varžtų ilgis priklauso nuo stalo storio.

Ruošinio atramų montavimas

Ruošinio atramos (3) užmontuokite, kaip yra nurodyta pav. A1, p.2. Atstumas tarp disko (4) ir atramos (3) turi būti ne mažesnis kaip 2 mm ir

Page 37

turi būti reguliariai tikrinamas bei nustatomas (žiūrėk: pieš. B, p.2)

DĖMESIO Atramos nustatymą galima atlikti tik, kai diskas nejuda.

Jei abrazyvinio diskas susidėvėjo taip, kad atramos jau negalima tinkamai nustatyti, būtina pakeisti diską.

Apsauginiu gaubtų montavimas

Apsauginių gaubtų (5) užmontuokite, kaip yra nurodyta pav. A2, p.2. Atstumas tarp disko (4) ir apsauginio gaubto tvir tinimo (6) turi būti ne

mažesnis kaip 2 mm ir turi būti reguliariai tikrinamas bei nustatomas (žiūrėk: pieš. B, p.2).

DĖMESIO Atstumo nustatymą galima atlikti tik, kai diskas nejuda.

n Abrazy vinių diskų keitimas

DĖMESIO Saugoti diskus nuo kritimų, smūgių ir tepalų. Draudžiama dirbti įrank ių su gedu siais abraz yvina is di skais arba neat itink ančiai s specifikacija. Prieš disko keitimą, būtina patikrinti jo būklę.

Abrazyvinių diskų patikrinimas atliekamas „pagal skambesį“. Diską pakabinkite ant medinės lazdelės ir pasukite jį, tuo pačiu metu mediniu plaktuku muškite į diską (liečia tai abiejų disko pusių bei įvairių atstumų angos atžvilgiu):

grynas, metalinis skambėjimas: nėra plyšių – galima naudoti.

neskambus, duslus ir greitai išnykstantis skambėjimas: yra plyšiai –

negalima naudotis, nes kyla pavojus dirbančiajam.

Norėdami pakeisti abrazyvinį diską (4) suktuvu Ph2 ir plokščiu raktu M8 atsukite 3 tvir tinimo varžtus (8) ir nuimkite šoninį gaubtą (9) (žr. pav.

,p.2

C ). Plokščiu raktu M19, prilaikydami iš kitos pusės priveržimo jungės veržlę , atlais vinkite tvirt inimo ver žlę (10 ) D ĖMESIO Kair ysis

. ( :

abrazyvinio šlifavimo diskas priveržtas kairiuoju sriegiu, dešininis –

dešiniuoju Nuimkite priveržimo jungę (11), popierinį tarpiklį (12) ir abrazyvinį diską nuo veleno (13). Pakeiskite diską. Montavimą atlikite atbuline eiga. Priveržimo jungių įgaubtą pusę turi būti nukreiptos į disko pusę.

DĖMESIO Pakeitus diską įjunkite įrankį 1 minutei be apkrovos.

PRZED PRZYSTĄPIENIEM DO PRACY:

Patikrinti, ar maitinimo parametrai atitinka gamyklinėje lentelėje nurodytus šlifuoklio parametrus.

Patikrinti, ar šlifuoklio jungiklis (1) yra išjungimo pozicijoje.

Naudojant ilgintuvą privaloma patikrinti, ar ilgintuvo parametrai, laidų pjūviai atitinka šlifuoklio parametrus. Rekomenduojama naudoti kuo trumpiausius ilgintuvus. Ilgintuvas turi būti visiškai

atvėsinti laikas nuo laiko šaltame vandenyje. Šlifavimo metu abrazyvinis diskas susidėvi bei praranda savo savybes, t.y. jos poros „užsikimša“ ir diskas praranda darbo rezultatų efektyvumą. Diskų valymui rekomenduojame naudoti deimantinės nutraukimo sistemas. ĮSPĖJIMAS: Kai kurių medžiagų dulkės, pvz. dažų, kuriuose yra švino, kai kurių medienos rūšių, mineralų arba kai kurių metalų yra pavojingi sveikatai. Tiesioginis kontaktas su dulkėmis arba jų patekimas į plaučius gali sukelti alergines reakcijas ir/arba kvėpavimo takų ligas (liečia dirbančiojo bei netoliese esančių asmenų). Kai kurios dulkės, pvz. ąžuolo buko yra laikomos kancerogeniniais, ypač kartu su kitomis medienos apdorojimui skirtomis medžiagomis (chromatai, impregnavimui skirtos medžiagos). Su medžiagas, kurių sudėtyje yra asbesto, gali dirbti tik apmokyti darbuotojai. – Darboje vietoje būtina užtikrinti gerą ventiliaciją. – Rekomenduojama naudoti dulkių kaukę. Laikykitės visų galiojančių šalyje taisyklių, reglamentuojančių darbo su tam tikromis medžiagomis principus.

LAIKYMAS IR PRIEŽIŪRA:

Mašina praktiškai nereikalauja specialios priežiūros. Mašina turi būti laikoma vaikams neprieinamoje vietoje, švari, apsaugota nuo drėgmės ir apdulkinimo. Įrangą turi būti laikoma sąlygose, kur nekyla mechaninių pažeidimų rizika ir žalingas atmosferos poveikis. Šis įrenginys atitinka šalies ir Europos normas, ir saugumo nurodymus. Visus remontus gali vykdyti tik kvalifikuotas personalas, naudodamas originalias atsargines dalis.

n Valymas

DĖMESIO: Prieš valymą ištraukti maitinimo laido kištuką iš lizdo.

Siekiant užtikrinti saugų ir efektyvų darbą, rekomenduojama nuvalyti įrenginį kiekvieną kartą baigus naudojimą. Rekomenduojama atlikti praputimą suslėgtu oru.

Šlifuoklį šluost yti drėgna šluoste ir nedideliu muilo kiekiu. Nenaudoti jokių valymo p riemonių nei tirštikių; jie gali pa žeisti įrengin io

plastmasines dalis. Privaloma užtikrinti, kad vanduo nepatektų į prietaiso vidų.

APLINKOS APSAUGA:

išvyniotas.

Prieš pradėdami darbą, patikrinkite šlifavimo staklių tvirtinimą ir atkreipkite dėmesį ar diskai juda laisvai.

DARBAS:

n Įjungimas/ išjungimas

Norėdami įjungti jungiklį (1) nustatykite I padėtyje. Norėdami išjungti jungiklį (1) nustatykite 0 padėtyje.

DĖMESIO Po kiekvieno keitimo bei prieš atlikdami šlifavimo darbus įjunkite prietaisą 1 minutei be apkrovos.

Šlifavimas

Ruošinį atremkite ant atramos (3) ir prispauskite prie abrazyvinio disko (4). Norėdami užtikrinti optimalų rezultatą, stumkite ruošinį pirmyn ir atgal. Tokiu būdu taip pat disko paviršius susidėvi tolygiai. Atkreipkite dėmesį, kad šlifavimo metu ruošinis įkaista. Todėl ruošinį būtina

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

GAMINTOJAS:

PROFIX Sp. z o.o., Marywilska 34, 03-228 Varšuva, Lenkija

DĖMESIO : Pateiktas simbolis reiškia, kad pan audotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidi mą gresia pinigin ė bauda) . Panaudot i elektro s prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Page 38

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

« »Prieš įjungdami perskaitykite naudojimo instrukciją

« »Visada dėvėkite apsauginius akinius

« »Naudokite dulkių kaukę

« »Naudokite klausos apsaugos priemones

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 39

HASZNÁLATI UTASÍTÁSOK

VS121301 KETTŐS KÖSZÖRŰ

Az eredeti utasítások fordítása

HA SZ NÁ LAT E LŐ TT OL VA SS A E L EZ EK ET A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából! FIGYELEM! Olvassa el a szimbólummal jelzett, a m un k a vé d e le m m el k a p cs o l at o s ö ss z e s figyel meztetést és a bi ztonságo s hasz nálatra vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az ö sszes mu nkavédelmi figyelm eztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIGYEL EM! Ál talános munkavé delmi szabályo k:

Munkahelyi biztonság:

a) Ta rts a t isz tán a mu nka ter ület ét és üg yelj en a jó

meg vilá gítás ra! A m unkat erül etén ural kodó rend etle nség

balesetekhez vezethet.

b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes

környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

elektromos szerszámot. A figyelemelterelés miatt elveszítheti

kontrollját az elektromos szerszám felett.

FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:

Elektromos biztonság:

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen

az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és

aljzatok módosítása növeli az áramütés kozkázatát!

b) Kerülje a testi érintkezést a földelt felületekkel vagy

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

d) Ne erőltesse a csatlakozó k ábel! Ne használja a hálózati

kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrá soktól, olaj tól, éles szélektől és moz gó alkatrészekről! A sérült vagy összegabalyodott kábelek növelik az

áramütés kockázatát!

e) Amen nyiben az elek tromos szer számot a s zabadb an

használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókk al kell megoldani. A szabadban

történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

A b ere nd ez és t 3 0m A va gy k is eb b k io ld ó ár am ú

védőkapcsolós (RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.

g) Amennyiben az elektromos szerszámot nedves környezetben

használja, elkerülhetetlen egy feszültségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az

RCD használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) Ez a berendezés nem használható csökkentett fizikai,

szenzoriális vagy mentális képességű személyek (beleértve a gyer meke ket is ), t apas ztal atta l ne m r ende lkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és

leg yen min dig ann ak t udat ában, ho gy e lekt romos sze rszám mal dol gozik ! Ne has ználj a az ele ktrom os szer számo t, ha fára dt, h a ká bítós zer, al kohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál

egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) H ord jo n v édő ruh áza tot ! M in den es etb en vi sel jen

védőszemüveget! Olyan védőruházat hordása mint a porvédő

maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!

d) Kerü lje e l, ho gy az elek tromos szer szám vélet lenül

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/va gy az akku mulátor csat lakoztatá sa, va lamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állap otban van! Az e lektromo s szer szám m ozgatás a vagy

bekapcsolt állapotban történő használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el

minden szerszámot a közelből! Az elektromos szerszám mozgó

részein hagyott szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi

lehetővé váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyiben a berendezés alkalmas külső porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő

használata csökkentheti a porral járó veszélyek kockázatát.

Page 40

FIGYELEM! A szerszám biztonságos használatára FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:

a) Ne terhelje túl az elektromos szerszámot! A z elvégzendő

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a k apcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

cs atla kozó du gót az el ektr omo s sz ers zám há lóz ati áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől

távol ke ll tároln i, és nem sz abad kölcsö n adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használa ti utasításait! A z

elektromo s szerszám veszélyes, ha tap asztalat nélküli személy használja!

e) Az elektromos szerszámot karban kell tartani! Ellenőrízni

kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódás t észlelünk , az e lektromos sze rszámot még használat előtt meg kell javítani! Számos baleset oka az

elektromos szerszám nem megfelelő karbantartása.

f) A vág ószerszám ok éle sek és tisz ták kel l legye nek! A

vágószerszámo k éles alka trészeinek karban tartása c sökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e l ek t ro m o s s ze r sz á m ot , a b e re n de z és t , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell haszná lni, fi gyelembe véve a munka jellegé t és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyot és s zappant ha sználjon! Ne has ználjon ben zint , ol dósze rt vag y eg yéb anya goka t, a mely ek károsíthatják a berendezést!

j) A z e le k tr o mo s s z er s zá m ot c s ak a z u tá n l eh e t

tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tartani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

vonatkozó általános figyelmeztetések:

Javítás:

Az elektromos szerszámok garanciális és garancia utáni

javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

b) Amennyiben a tápkábel sérült, a gyártónál vagy egy speciális

javító műhelyben vagy egy szakem ber ált al újj al kell kicserélni a balesetek elkerülése érdekében.

FIGYELEM!

Az elektromos szerszám használati ideje alatt ajánlott betartani a munkabiztonsági alapszabályokat a tűzesetek, áramütés vagy mechanikai sérülések elkerülése érdekében

FIGYELMEZTETÉS! KETTŐS KÖSZÖRŰ, biztonságos köszörűlés

Személyi biztonság:

Mindig szemvedőt kell viselni

Az elektromos szerszámot csak beszerelt szikra pajzzsal lehet

használni! A megmunkálás során keletkező szikra árthat a szemnek vagy a közelben lévő elemek meggyúlásához vezethet!

Használat közben a szikra pajzsot erősen meg kell dönteni,

minél lejebb! Fémek megmunkálása során szikrák keletkeznek! Az elektromos szerszám használata során tilos a kezek

bedugása a csiszolókorong alá! Súlyos testi sérüléseket okozhat! Csak olyan, a gyártó által ajánlott csiszolókorongokat

haszn áljon, melye knek f orgási sebes sége a szers zám se bes sé gév el va gy na gy obb a sz er szá m n év leg es tábl ázatába n szer eplő s ebesség nél. A z a tény, h ogy a

csiszo lókorong a szerszám ra szerelh ető, nem biztosí tja ann ak biztonságos használatát!

Szigorú an tilos a sérült vagy eltorzult csiszoló korong

használata! Ellenőrízze minden használat előtt, hogy a csiszolókorong nincsen-e megsérülve vagy megrepedve! A

szerszám vagy a korong ütésekor ellenőrízze, hogy nem sérült-e meg, vagy eltorzulás esetén használjon egy új korongot! A szerszám ellenőrzése és rögzítése után kapcsolja be az elektromos szerszámot és egy percig a maximális forgással hagyja működni, vigyázván arra, hogy a szerszámot ha sználó személy és az annak környezetében lévő személyek ne legyenek a korong forgási hatósugarában!

Rends zeresen ellen őrizze a p ad és a ko rong k özötti

távolságot! Rögzítse gyakran a szikra pajzsot, hogy ezáltal alkalmazkodjon a korong elhasználódásához, megtartva a pajzs és a korong közötti 2 mm-nél nem nagyobb távolságot!

Nagyobb távolság esetén a szikravédelem nem elegendő! A korong forgása közben a megmunkált elem behúzódhat és sérüléseket okozhat!

Használjon védőkötényt! Figyeljen arra, hogy senki ne

legyen kitéve a megmunkálás közben keletkező szikra okozta veszélynek! Távolítson el minden gyúlékony anyagot! A használt korong megengedett forgási sebessége nem

lehet kisebb az elektromos szerszám maximális forgási

Page 41

sebes ségénél! A megeng edett m aximális sebess égnél

gyorsabban forgó korong eltörhet, a letör t részek pedig

elrepülhetnek!

FIGYEL MEZTETÉS! KETTŐS KÖSZÖRŰ , bizto nsági utasítások.

Elektromos biztonság:

Tilos az elektromos készülék sérült tápkábellel történő használata! Tilos a sérült kábelt megérintése! Amennyiben a kábel a készülék használata közben sérül meg, húzza ki a csatlagozó dugót az aljzatból! A sérült kábelek növelik az áramütés

kockázatát!

Az elektromos szerszámot földeléses áramforráshoz kell csatlakoztatni! A csatlakozó aljzat és a hosszabbító kábelje hatékony

földeléses kábellel kell rendelkezzen!

A csiszoló fix tápkábellel van felszerelve. Amennyiben a tápkábel megsérül, speciális kábellel vagy a gyártónál vagy a javítóműhelyben elérhető helyettesítővel kell kicserélni!

FIGYELMEZTETÉS! KETTŐS KÖSZÖRŰ Biztonságra vonatkozó általános utasítások:

A megmunkálásra szánt anyagot a bekapcsolt elektromos szerszámhoz kell közelíteni! Az elektromos szerszám csak a meg munká lt an yag k ivétel e ut án k apcsol ható ki! A

megmunkált anyag hirtelen mozgást végezhet!

Tilos a megmunkálandó anyagot a csiszolókorong oldalsó része felől behel yezni! M indig előre törté nő tolá ssal csiszoljon! A megmunkált anyag a korong forgása közben kieshet a

kézből és sérüléseket okozhat!

A csiszolót a csavarok segítségével úgy kell odarögzíteni a padhoz vagy egy stabil felülethez, hogy lehetetlen legyen a szerszám ellenőrizetlen mozgása és a szerszám által okozott rezgések minimálisak legyenek!

A csiszolószerszámot minden használat előtt ellenőrizni kell! A csi szolószerszámot helyesen kell rögzí teni és annak szabadon kell forognia! K apcsolja be a szerszámot legalább egy perces próbaidőre, mely alatt a szerszámot üres járatban a maximális forgással kell működtetni! Ne használjon sérült, meg rep edt sz ersz ámo kat vag y o lyan oka t, a mel yek rezgéseket okoznak! A sérült csiszolószerszámok megrepedhetnek

és súlyos testi sérüléseket okozhatnak!

Tilos a szerszám gyermekek áltani használata!

A POLÍROZÓ RENDELTETÉSE:

A kettős csiszoló rendeltetése a száraz fém, műanyag és egyéb anyagok durva- és finomszemcsés csiszolókoronggal történő csiszolása, a helyes csiszolókorong használatának feltételével. A berendezés többnyire olyan kis csiszolómunkára lett tervezve, mint: a kések , pen gék, fúrók, ács és kőmű ves mu nkákra hasz nálatos hidegvágók, marók, stb. megmunkálására és élezésére.

Kifeje zetten ti los a be rendezést a fent említette ken kívül i munkákra használni!

Az elektromos szerszám minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért. A készülék összes, a felhasználó által végzett módosítása mentesíti a

gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért. Ugya nakko r az elek tromo s sze rszám meg felel ő ha sznál ata a karbantartásra, tárolásra, szállításra és javításra is vonatkozik. Az elektromos szerszám csak a gyártó által megjelölt javítóműhelykben javítható! A hálózatra kötött készülékeket csak engedélyezett személyek javíthatják! A rendeltetésszerű használat ellenére sem küszöbölhetőek ki teljesen egyes kockázati tényezők. A felépítésből és tervezésből eredően a következő kockázatok jelenhetnek meg:

- A csiszolókorong megérintése a fedetlen részeknél;

- A csiszolókorong részeinek a centrifugális erő általi eldobása;

- A megmunkált tárgy vagy annak egy részeinek eldobása;

- Halláskárosodás a hallásvédő használatának hiányában;

- A csiszolókorong repedése/törése;

- Egészségre káros por kibocsátá sok a munkálatok zárt helyen történő végzésekor.

ELEMEK:

Kettős köszörű – 1 db.

Durvaszemcsés köszörűkorong – 1 db.

Finomszemcsés köszörűkorong – 1 db.

Rögzítőelemes szikra pajzs – 2 db.

Megmunkált darab rögzítőelemes tartója – 2 db.

Használati utasítások – 1 db.

Garancialap – 1 db.

A KÖSZÖRŰGÉP FELÉPÍTÉSE:

A kettős köszörűgépet egy monofázisú motor működtet. Az első érintésvédelmi osztályba tartozik – az aljzat és a hosszabbító kábel hatékony földeléses kábellel kell rendelkezen.

A köszörűgép felépítése az 2. oldalon szereplő A.- C. ábrákon lettek megjelölve:

A. ábra: Kapcsoló

Fülesanya

Megmunkált anyag tartó

Csiszolókorong

Szikra pajzs

Szikra pajzs rögzítő

Alapzati szerelőnyílások

C. ábra: Rögzítőcsavar

Oldalsó pajzs

10.

Rögzítő csavaranya

11.

Nyomókarima

12.

Karton korong

13.

Forgótengely

14.

Korongpajzs

Page 42

MŰSZAKI ADATOK:

Névleges feszültség Névleges frekvencia Teljesítmény Maximális sebesség munkadarab nélkül perc Korong mérete

(max. átmérő x vastagság x nyílás )

1/2-es szemcséjű csiszolókorong

Csiszolókorong forgási sebessége munkadarab nékül

Munkaciklus perc Berendezés osztálya

5,7 kg

Súly Hangnyomás szint (LpA) Hangerő szint (LwA)

230 V

50 Hz

150 W

2950/

125x16x12,7mm

36/60

19 m/s

S2 30

62,6 dB(A), ±3dB(A) 75,6 dB(A), ±3dB(A)

S2 30 perc – alkalmankénti működés, 30 perces nominális működési idő.

FIGYELEM! Harminc perces működés után szakítsa meg a munkát a köszörű teljes kihűléséig!

MŰKÖDÉSRE TÖRTÉNŐ FELKÉSZÜLÉS:

Kicsomagolást követően ellenőrizze, hogy minden elem megvan-e és szerelje be őket az utasításnak megfelelően!

FIGYELEM! Beszerelés vagy beállítás előtt bizonyosodjon meg arról, hogy a készülék nince áramforráshoz csatlakoztatva!

A köszörű beállítása

A biztonságos használat garantálása érdekében a köszörűgépet mindig sík és stabil munkafelületre kell rögzíteni (pl. munkapadra). Helyezze a köszörűgépet egy vízszintes, stabil felület (munkapad) azon részére, amely lehetővé teszi a szabad és biztonságos használatot. Az alapzati szerelőnyílásokat (7) használva, mereven csavarozza be négy rög zítőc savar se gítsé géve l! A csa varok hos szát a mun kapad vastagságának megfelelően kell kiválasztani!

A megmunkált elem tartójának beszerelése

A megmunkált elem tartóit (3) az A1. ábrának megfelelően kell beszerelni!

A csiszolókorong (4) és a megmunkált elem tartója (3) közötti távolság legfeljebb 2 mm lehet, ezt az értéket rendszeresen be kell állítani! (Lásd: B. ábra, 2. oldal)

FIGYELEM! A tartó beállítását akkor kell végezni, amikor a korong mozdulatlan állapotban van!

Amennyiben a csiszolókorong nagyon elhasználódott és a megmunkált anyag t artó segí tségével lehe tetlen beálí tani ezt az ér téket, a csizolókorongot ki kell cserélni!

A szikra pajzs beszerelése

A szikra pajzsokat (5) az A2. ábrának megfelelően kell beszerelni! A csiszolókorong (4) és szikra pajzs rögzítő (6) közötti távolság legfeljebb

2 mm lehet, ezt az értéket rendszeresen be kell állítani! (Lásd: B. ábra, 2. oldal)

FIGYELEM! A távolság beállítását akkor kell végezni, amikor a korong mozdulatlan állapotban van!

A csiszolókorong cseréje

FIGYELEM! Óvja meg a csiszolókorongot az ütésektől, mechanikus sérülésektől és a kenőanyagoktól! Tilos a berendezés használata sérült vagy a specifikációktól eltérő csiszolókorongokkal! A korong cseréje előtt ellenőrizze annak állapotát és vizsgálja meg azt!

A csiszolókorong ellenőrzése „hang“ alapján történik. A korong egy farúdon helyezkedik el, forgatjuk és ugyanakkor egy fakalapáccsal ütjük a korong mindkét oldalát, különböző távolságra a középső nyílástól:

a) egy fém hang: a csiszolókorong nincs megrepedve – használhatjuk. b) egy gyorsan elhalkuló éles hang: a csiszolókorong megrepedt –

használata tilos, mivel veszélyt jelent a felhasználóra nézve.

A korong cseréjéhez (4) a Ph2- es csavarhúzó és M8-as kulcs segítségével csavarozza ki a 3 rögzítő csavart (8) és vegye ki az oldalsó pajzsot (9) (lásd: C. ábra, 2. oldal)! Az M19-es kulcs segítségével lazítsa meg a rögzítő csavaranyát (10), ellenkező irányból megtartva a nyomókarima rögzítő csavaranyáját!

FIGYELEM! A bal oldali csiszolókorong a balmenet segítsével van rögzítve, a jobb oldali csiszolókorong pedig a jobbmenet segítségével van rögzítve.

Ezután vegye ki a nyomókarimát (11), a karton korongot (12) és a csiszolókorongot (13) a tengelyből! Most kicserélheti a korongot! A beszerelés fordított sorrendben történik. A nyomókarimát a konkáv oldalával kell a csiszolókoronghoz fordítani!

FIGYELEM! A csiszolókorong cseréjét követően legkevesebb 1 percig forgassa üres járatban!

A MUNKA MEGKEZDÉSE ELŐTT:

Bizonyosodjon meg arról, hogy az áramforrás a köszörű nominális

tábláján feltüntetett paramétereknek megfelelő paraméterekkel rendelkezik!

Bizonyosodjon meg arról, hogy a kapcsoló (1) kikapcsolt pozícióban

van!

Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a hosszabbító paraméterei, a kábelek szakaszai megfelelnek a köszörűgép paramétereivel. Ajánlott minél rövidebb hosszabbítót használni! A hosszabbító teljesen ki kell legyen feszítve!

A munka megkezdése előtt ellenőrizze a köszörűgép rögzítését és ügyeljen arra, hogy a csiszolókorongok szabadon forogjanak!

MŰKÖDÉS:

Be/kikapcsolás

Bekapcsoláshoz a kapcsolót (1) állítsa I pozícióba! Kikapcsoláshoz a kapcsolót (1) állítsa 0 pozícióba!

FIGYELEM! Minden cseréjét követően és csiszolás előtt legkevesebb 1 percig üres járatban forgassa a csiszolókorongot!

Csiszolás

Page 43

MŰKÖDÉS:

Be/kikapcsolás

Bekapcsoláshoz a kapcsolót (1) állítsa I pozícióba! Kikapcsoláshoz a kapcsolót (1) állítsa 0 pozícióba!

FIGYELEM! Minden cseréjét követően és csiszolás előtt legkevesebb 1 percig üres járatban forgassa a csiszolókorongot!

Csiszolás

A csiszolt elemet meg kell támasztani a megmunkált elem tartónak (3) és finoman nyomja a korongra (4)! A legjobb csiszolási eredmény elérése érdekében mozgassa előre és hátra a megmunkált elemet! Ezáltal a csiszolókorong a teljes felületen egyenlő módon kerül kihasználásra. Figyelni kell arra, hogy csiszolás közben a megmunkált elem nagyon felmelegedhet. Ezért időközönként hűtés céljából hideg vízbe kell helyezni a megmunkált elemet. A c siszo lási fol yamat ala tt a csi szoló korong elv eszít i vá gási tulajdonságait, azaz minden szabad hely az eltávolított anyaggal telik meg és elveszíti körkörösségét. A munkafelület felnyitása éa a körkörösség helyreállításához gyémánt vagy egyéb típusú késeket ajánlunk! FIGYELMEZTETÉS! Egyes anyagok pora, mint például az ólmot tartalmazó festékkel festett felületek, egyes fafajták, ásványok vagy egyes fémfajták károsak lehetnek az egészségre. A porokkal történő közvetlen fizikai érintkezés vagy ezek tüdőbe történő bejutása allergiás reakciókat és/vagy léguti bántalmakat okozhatnak a kezelőnek vagy a környezetében lévő személyeknek. Egyes porfajták, mint pl. a tölgy vagy a bükk rákképzőnek minősülnek, főleg a fa feldolgozása során használt anyagokkal (kromátok, faanyagvédő szerek) kombinálva. Az azbeszt tartalmú anyagokat csak speciálisan képzett személy kezelheti! –

Mindig biztosítson megfelelő szellőzést a munkavégzési helyen!

–

Használjon porvédő maszkot! Tartsa be a hatályos nemzeti szabályozásokat, a megmunkálásra szánt anyagok kezelésére vonatkozó előírásokat!

TÁROLÁS ÉS KARBANTARTÁS:

Álta lában nem szü ksége s spe ciális kar bantar tási műve let! A köször űgépet gyerme kektől távol, tisz tán kel l tar tani, óvni a nedvességtől és a portól! A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak lehetőségét! A köszörűgép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak. Minden javítást szakképzett személy végezhet, kizárólag eredeti cserealkatrészt használva

n Tisztítás

FIGYELEM! Minden tisztítási munka előtt húzza ki a csatlakozó dugót az aljzatból!

A biztos és hatékony működés biztosítása érdekében a szerszámot közvetlenül a használat után meg kell tisztítani! Ajánlott a sűrített levegővel történő tisztítása! A köszörű gépházát nedves ronggyal, kis mennyiségű szappannal kell tisztítani! Ne használjon tisztító- vagy oldószer t, ezek megrongálhatják a műanyag alkatrészeket! Vigyázzon arra, hogy ne kerüljön víz a készülék belsejébe!

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mellett ). Elektro mos és elektroniku s gépek veszélyes

alkotórészei negatívan befolyásolják a környezetet és az

emberek egészségét. Minden háztar tásnak hozzá kell já rulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

GYÁRTÓ:

PROFIX Sp. z o.o.; Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG

PIKTOGRAMOK:

A névleges táblázatban szereplő piktogramok magyarázata:

A s ze rsz ám has zn ála ta el őtt ol va ssa el

« figyelmesen a használati utasításokat!

« »Védőszemüveg használata kötelező!

« »Porvédő maszk használata kötelező!

« »Hallásvédő használata kötelező!

A PROFIX ceg a termekek allando fejlesztesenek a politikajat követi, ezert a ceg fenntartja maganak a jogot a termek specifikaciojanak előzetes ertesitesek nelkuli modositasara. A hasznalati utmutatoban megadott abrak pelda jellegűek es azok enyhen elterhetnek a megvasarolt berendezesek valodi kinezetetetől. Az alabbi utmutatot szerzői jogok vedik. Annak masolasa / sokszorositasa a Profix Sp. z o.o. ceg irasos beleegyezese nelkul tilos.

Page 44

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

DT-C2/d_zg/0152/04

(GB) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(GB)

MANUFACTURER

(GB) Person who was authorized t o develop technical documentation: (PL) Osoba upoważniona do przygo towania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehnis kās dokumentācijas sagatavošanu:

(GB) Bench grinder (PL) Szlifierka stołowa (RO) Polizorul electric de banc (LV) Stacionārā slīpmašīna (LT) Stalinės šlifavimo staklės (CZ) Stolní bruska (HU) Kettős

köszörű

(GB) The object of the d eclaration described above is in c onformity with the relevant Union harmonisation legi slation: (PL) Wymieniony powyżej pr zedmiot niniejszej

deklaracji jest zg odny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas tiesību aktam (LT) Pir miau aprašytas deklaracijos objektas a titinka susijusius derinamuosius Sąjung os teisės aktus: (CZ) Výše popsaný předmět prohlášení je v e shodě s příslušnými harmonizačními právními předpisy U nie: (HU) A fent ismertetett nyilatkozat tárgya megfel el a vonatkozó uniós harmonizációs jogszabálynak:

(GB) 2006/42/EC (OJ L 157, 9.6.2006, p. 24–86); 2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the Euro pean Parliament and of the Council of 8 June 2011 on the restriction of the use of certain hazardous substances in electrical and electro nic equipment; (PL) 2006/42/WE (Dz.U. L 157 z 9 .6.2006, str. 24—86 ); 2014/30/UE (Dz.U . L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych nieb ezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110); (RO) 2006/42/CE (JO L 157, 9.6.200 6, p. 24-86 ); 2014/30/UE (JO L 96, 29 .3.2014, p. 79-106); 2011/65/UE a Parlamentului Eur opean și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumit or substanțe periculoase în echipamentele electrice și electronice; (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektri skās un elektroniskās iekārtās; (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/3 0/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 201 1 m. birželio 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įr angoje apribojimo; (CZ) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014 , s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používá ní některých nebezpečných látek v el ektrických a elektronických zařízeních; (HU) 2006/42/EK (H L L 157., 2006.6.9., 24—86. o.); 2014/ 30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irá nyelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról;

(GB) and have been manufactured in accordance with the standards: (PL) oraz został(y) wyprodukowany(e) zgodni e z normą(ami): (RO) şi au fost produse conform nor melor: (LV) un tika izgatavoti atbilstoši normā m:

EN 61029-1:2009+A11:2010 EN 61029-2-4:2011 EN 55014-1:2006+A1:2009+A2:2011 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 IEC 62321:2008

(PL)

PRODUCENT

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CZ) ES/EU PROHLÁŠENÍ O SHODĚ

(RO)

PRODUCĂTOR

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

VULCAN Concept VS121301

230 V; 150 W; 50 Hz; no: 2950/min;

(LV)

RAŽOTĀJS

(LT) Asmuo įgaliotas parengti techni nę dokumentaciją: (CZ) Osoba oprávněna připravit tec hnickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatal mazott személy:

MD3212M

1913

-….- S2005

Ø125; S2 30 min

(LT) bei yra pagamintas pagal normas: (CZ) a byla(y) vyrobena(y) podle n ormy(em): (HU) és gyártása(uk) az alábbi szabvány( ok)nak megfelelően történt:

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LT)

GAMINTOJAS

Łomna Las: 2019.04.03

(CZ)

VÝROBCE

(HU)

GYÁRTÓ

Mariusz Rotuski

Pełnomocnik Zarządu ds. Representative of the Board for Certification

(GB) This declaration of conformity is issued under the sole responsibility of the manu facturer. (PL) Niniejsza deklaracja zgodności wydana zostaje na wyłączną o dpowiedzialność producenta. (RO) Prezenta declarație de conformitate este emisă pe răsp underea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir izdota vienīgi uz šāda ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CZ) Toto prohláš ení o shodě vydal na vlastní odpovědnost výrobce. (HU) E megfelelőségi nyilatkozat a gyártó kizárólagos felelősségére kerül kibocsátásra.

Certyfikacji
