CONNECT 20V lets you power several power tools with a single battery. Choose one of our tools, batteries, and chargers and expand your workshop with CONNECT 20V.

VJS40

VJPS70

VJL13

VJ1LD

VJR50

VJK11

VJG14

VJ2AK

VJP60

VJL12

VJ4AK

CONNECT 20V pozwala zasilać kilka elektronarzędzi za pomocą jednego akumulatora. Wybierz narzędzie, akumulator i ładowarkę z naszej ofert y, a potem rozszerz aj swój zestaw nar zędzi CONNECT 20V.

CONNECT 20V позволяет запитывать несколько электроинструментов с помощью одной батареи. Выберите инстру мент, аккумулятор и зарядное устройство из нашей оферты, а затем расширяйте свой набор инструментов CONNECT 20V.

CONNECT 20V permite alimentarea câtorva unelte electrice cu ajutorul unui singur acumulator. Selectați unealta, acumulatorul și încărcătorul din oferta noastră, iar apoi lărgiți setul dumneavoastră de unelte CONNECT 20 V.

CONNECT 20V dod iespēju barot vairākus elektro- instrumentus ar vienu akumulatoru. No mūs u p ied āv āju ma iz vēl ie s in st rum en tu, akumulatoru un lādētāju, un pēc tam paplašini savu instrumentu komplektu ar CONNECT 20V.

CONNECT 20V umožňuje napájet několik elektronářadí s použitím jednoho akumulátoru. Zvolte si nářadí, akumulátor a nabíječku z naší nabídky a nás ledn ě rozš iřujt e soub or své ho el ektro nářa dí CONNECT 20V.

A CONNEC T 20V több elektromos szerszám töltését is lehetővé teszi egy akkumulátorról. Válaszd ki a szerszámot, az akkumulátort és a töltőt az aj ánla tun kból , maj d bőv íts d a CO NNEC T 20 V elektromos szerszámaidat.

CONNECT 20V gali maitinti kelis elektros įrankius, panaudojant vieną akumuliatorių.

Iš mūsų asortimento išsirinkite elektros įrankį, akumuliatorių ir įkroviklį, o po to praturtinkite savo rinkinį CONNECT 20V.

Page 5

OPERATING INSTRUCTION

BEFOR E YOU START USING THE MACH INE R EAD THOROUGHLY THIS MANUAL.

Keep this document for future reference.

WARNING! Read all safety warnings marked with a symbol and all operating safety instructions.

To limit the risk of fire, electric shock and injury while using the device, follow all operating safety instructions and tips provided below.

Keep all work safety instructions and tips for future reference.

In warnings provided herein the expression “power tool” means a power tool powered from the mains (with a power cord) or a battery powered power tool (cordless).

WARNING! General work safety warnings for use of the tool.

Workplace safety:

a) Keep your workplace tidy and well lit. Untidiness and bad lighting

result in higher accident rate.

b) Do not use the power tool in explosive environments, created by

flammable liquids, gases or dusts. The power tool generates sparks

that can ignite dust or vapors.

c) Keep children and unauthorized persons away from the place

where the power tools are used. Inattention may result in losing

control over your power tool.

WARNING! General warnings regarding the use of power tools.

Electric safety:

a) Plugs used in power tools must match wall outlets. Never

modify the plug of your power tool. Do not use any extension cables when operating a power tool with a grounding/earthing conductor (PE). Any modifications of plugs and outlets increase the risk

of electric shock.

b) Avoid touching earthed surfaces or grounded items like pipes,

heaters, central heating radiators and refrigerators. Touching

earthed or grounded surfaces increases the risk of electric shock.

c) Do not expose your power tool to rain or damp environments.

Water penetrating the tool increases the risk of electric shock.

d) Do not damage the power cord. Never use the power cord to

carry, pull the power tool and do not pull by its power cord to disconnect plug from the outlet. Keep the power cord away from sources of heat, oils, sharp edges and moving parts.

Damaged or entangled power cords increase the risk of electric shock.

e) When your power tool is operated outdoors use extension cords

intended for outdoor use only. Using an extension cable intended for outdoor use decreases the risk of electric shock.

f) It is recommended to connect the device to a mains supply

equipped with a residual current device (RCD) with a rated current of 30 mA or less.

g) When it is unavoidable to use your power tool in a damp

enviro nment use an RCD (Resi dual C urrent Devic e) for protection. The use of RCDs decreases the risk of electric shock.

WARNING! General warnings regarding the use of power tools.

Personal safety:

Original text translation

VCORDLESS JIGSAW JR50

a) This equipment is not intended for use by persons (including

children) disabled physically , mentally, sensorial or persons with no ex perien ce a nd kn owledg e in ope rating the equi pment unle ss th ey op erate the eq uipment unde r supervision or follow user's instructions provided by persons responsible for their safety.

b) It is necessary to predict steps, watch and keep common sense

when using power tools. Do not operate power tools when you are tired, under influence of drugs, medicine or alcohol. A

moment of inattention while operating a power tool may result in serious personal injury.

c) Use personal protective equipment (PPE). Always wear safety

goggles. Wearing personal protective equipment (PPE) including a dust mask, anti-slipper y footwear, a helmet and ear protection reduces personal injury.

d) Avoid unexpected start up. Before connecting your power tool

to the mains and/or inserting a battery make sure its power switch is in off position. Carrying your power tool with a finger on its

power switch or without disconnecting it from the mains (switched on) may result in an accident.

e) Before starting your power tool remove any keys/wrenches.

Leaving a key/wrench in the rotating part of your power tool may result in personal injury.

f) Do not lean forward too far. Always remain stable and maintain

balance. It will allow you to have a better control over your power tool in

unpredictable situations.

g) Wear appropriate clothing. Do not wear loose clothes or

jewelry. Keep your hair tied. Keep your clothes away from moving parts. Loose clothes, jewelry or long hair may be caught by

moving parts.

h) If your power tool allows for using an external dust extraction

or collection system, make sure it is connec ted and used properly. Using dust collectors may reduce dust affected risks.

i) Do not let your skills gained through the frequent use of the

power tool make you overconfident and disregard safety rules. Carelessness may cause injury in a fraction of a second .

WARNING! General warnings regarding the use of power tools.

Use and taking care of your power tool:

a) Do not overload your power tool. Use a power tool with power

adjusted to work being done. An appropriately chosen power tool

will allow you to work better and safer under load it has been designed for.

b) Do not use a power tool when its power switch is out of order (it

does not switch it on or off). Any power tool with its power switch out

of order is dangerous and must be repaired.

c) Always disconnect the plug from the power source and/or

dis connec t i ts b atter y be fore ch anging any set tings , performing replacement or storage. Such preventive measures

reduce the risk of accidental power tool start up.

d) Keep your power tool out of reach of children and do not allow

unauthorized persons to use the power tool. Power tools in hands

of untrained persons can be dangerous.

e) Power tools require maintenance. Check power tools for

concentricity or jamming of moving par ts, any cracks and all

Page 6

other factors affecting the power tool work safety. If any

damage to the power tool is detected, it should be repaired before use. Improper power tool maintenance is a reason for many

accidents.

f) Cutting tools should be sharp and clean. Keeping sharp cutting

edges in good condition reduces the risk of jamming and facilitates operation.

g) Power tools, equipment, working tools etc. should be used

according to this user's manual taking into account operating conditions and the work to be done. Misusing a power tool can

result in dangerous situations.

h) At low temperatures and after a long brakes in operation it is

recommended to turn the power tool to operate it with no load for a few minutes to provide proper grease distribution inside its driving mechanism.

i) Use soft, damp (cannot be wet) cloth and soap to clean power

tools. Do not use petrol, solvents and other agents that may damage your equipment.

j) Power tools can be stored/carried after making sure that all

moving components are locked and protected against release with original devices intended for this purpose.

k) Store power tools in a dry, dust and water-protected place. l) Carry your power tool in its original packaging to provide

protection against mechanical damage.

m) Keep handles and grip surfaces clean and free from oil and

grease. Secu re grip and control over the tool in unexpe cted

circumstances are impossible if handles and grip surfaces are slippery.

WARNING! General warnings regarding the use of power tools.

Repair:

a) Warranty and post-warranty repairs of its power tools are

carried out by PROFIX Service, which guarantees the best quality or repair and use of genuine spare parts.

WARNING!

While operating power tools it is necessary to observe basic work safety rules to avoid fire, electric shock or mechanical injury.

WARNING! CORDLESS JIGSAW, special guidelines for safe device use:

a) When per forming work durin g which th e tool migh t

encounter hidden electric wires, hold the electric tool by the insulated handle surfaces. Cutting accessory contacting a "live"

wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

b) Use appropriate detectors to determine if utility lines are

hidden in the work area or call the local utility company for assistance. Contact with electric lines can lead to fire and electric

shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

c) Do not work materials containing asbestos. Asbestos is

considered carcinogenic.

d) Keep your workplace clean and tidy. Material mix tures are

extremely dangerous. Light metal dusts can ignite or explode.

e) Protect the object machined. Make sure all clamps are closed and

check for excessive clearance. It is safer to fix the object machined in a

fixing device or a vice than holding it in your hand.

f) Always wear safety goggles and hearing protection. When

necessary, use appropriate personal protective equipment:

- a protective mask to reduce the risk of inhaling harmful dust,

- protective gloves when the blade is in motion and a rough material is handled.

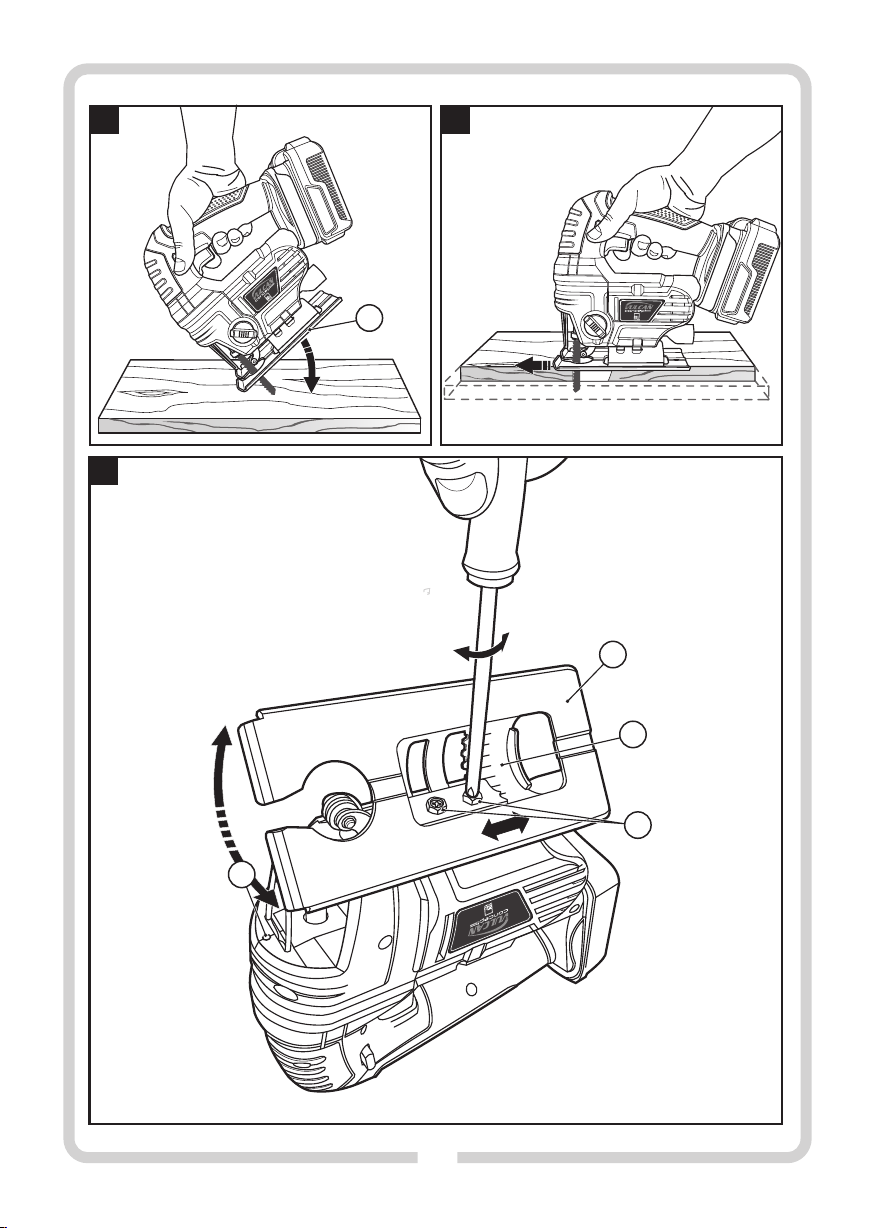

g) Make sure that the adjustable foot (9) is firmly attached

when cutting. A caught blade can break or cause kickback.

h) Use only undamaged blades. Bent or blunt blades can break or

cause recoil.

i) Start the power tool before the blade touches the material.

Otherwise, there is a danger of recoil when the tool gets seized in the workpiece.

j) Keep hands away from the cutting range. Do not put them

under the workpiece. There is a risk of injur y when touching the

blade.

k) After work finishes, turn off the power tool. The blade can be

removed from the workpiece when it is stationary. This way

recoil is avoided and the power tool can be safely put away.

l) Disconnect the machine from the battery during a break in

work, when replacing blades, refurbishing, cleaning or adjusting.

WARNING! Safe use of rechargeable batteries and battery chargers -

Using the battery:

a) Use only the batteries that correspond to specific ations

required by the equipment manufacturer. Use of unsuitable

batteries may lead to cracks and destruction of the battery, personal injuries or fires.

b) WARNING: In case of damage or improper use of the battery,

explosive gases might be released. The battery must be kept away from fire and proper ventilation is to be assured during charging. It cannot be left for a longer period of time in a high

temperature environment (areas with strong exposure to the sun, close to radiators or any other place with a temperature above 40 degrees).

c) The battery must be charged within the temperature range

of 15 to 25ºC.

d) Batteries c an be charged exclusively with use of a power

adapter recommended by the manufacturer of the tool.

Application of any other power adapter may pose a risk of a fire.

e) Never expose the battery to the effect of water or moisture. f) When another battery is to be charged in sequence the time

gap between charging operations must be not less than 30 minutes.

g) In no case may you open the battery. h) Under unfavourable conditions electrolyte may leak from

batteries, be careful to avoid contacts with the liquid. In case of accidental contacts with the liquid wash the affected locations with water. When liquid penetrates eyes, seek also for medical assistance. The liquid that leaks from batteries may be

a reason for irritation or scalds.

i) When the battery unit is not in use keep it far away from

metallic items such as paper clips, coins, keys, nails, bolts or other metal things that may short the battery terminals.

Page 7

Shorts of battery terminals may cause burns or fires.

j) Never throw batteries to fireplaces. k) Never charge a damaged battery.

The batteries are intended for multiple use and contain harmful lithium. Upon the battery lifetime expires the battery must be disposed

Li-Ion

in accordance with environmental regulations. Discharge the battery first top the empty state and remove from the electric tool. Hand over to an organization that deals with utilization of batteries or take it back to the shop where the tool had been purchased.

Using the charger:

a) Use only dedicated power adapters to charge the battery.

Application of a power adapter dedicated to charge another type of the battery unit poses a risk of fires.

b) Do not disassemble the charger. c) The charger is designed exclusively for indoor use. It must not be

exposed to water or moisture.

d) Charge only in an ambient temperature between 15-25

degrees.

e) Do not insert metal objects of any kind into the charger.

CONSTRUCTION AND PURPOSE OF THE JIGSAW:

The cordless jigsaw is equipped with an electronic speed control system. Speed regulation and 4-step adjustment of the blade's movement allow optimal cutting process efficiency. The jigsaw is used for making cuts and patterns in wood and similar materials, plastics, metal, ceramic plates and rubber. The cutting process is performed using a suitable saw blade, appropriate to the material being processed. The device can be sued for straight cuts and angled cuts at an angle of up to 45°. It is intended for domestic and industrial use of average intensity. It is not suitable for long-term work in difficult conditions.

Do never use the tool for applications that need use of professional equipment. Each application of the tool not in line with

the intended use as specified below is strictly forbidden and makes the warranty terms null and void. The manufacturer shall not be held responsible for possible consequential damage that may arise due to or in connection with such application. Any modifications of the tool by the user relieve the manufacturer from responsibility for any damage and injuries to the user and the surroundings. Proper use of the jigsaw also applies to maintenance, storage, transport and repairs. The jigsaw can be repaired only at service centres designated by the manufacturer. Battery-powered devices should be repaired only by authorised persons. Proper use cannot guarantee that no residual risk will occur. Due to the design of the machine, the following risks may occur:

- Touching the blade while working in the unprotected area of the

jigsaw;

- Burns when replacing the blade. (The blade gets very hot during operation, use protective gloves to avoid burns when replacing it);

- Throwing a machined part or pieces of a machined part,

- Blade cracking/breaking;

- Hearing damage in case of failure to use necessary hearing protection;

- Harmful emissions of wood dust when working in closed premises.

n The set includes:

ź Cordless jigsaw -1 pc. ź Blade -2 pc. ź Operating instruction- 1pc. ź Warranty card - 1 pc.

n Device components

The numbering of device elements refers to the drawing on pages 2-3 of the instruction manual:

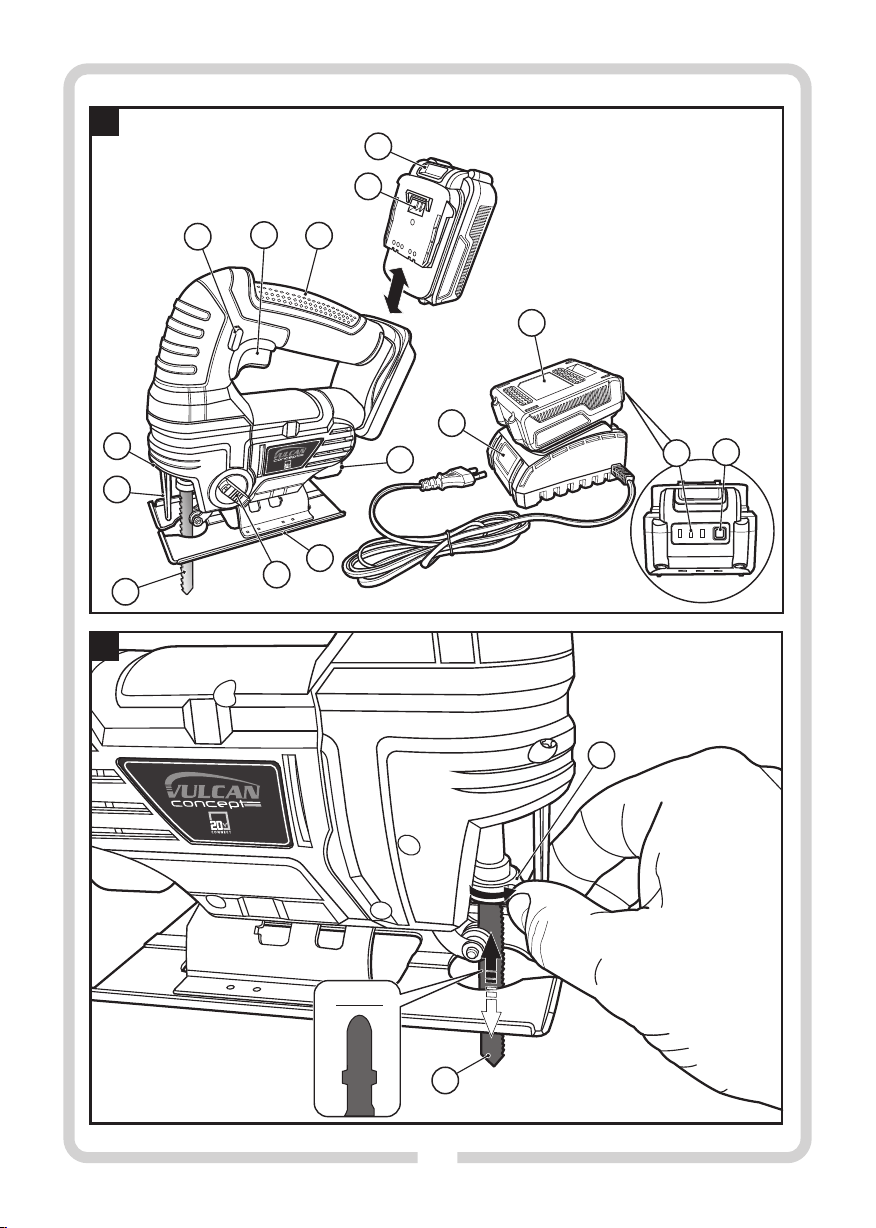

Fig.A: 1. Contact protection

2. Auxiliary lighting

3. Safety button

4. On/off switch

5. Handle

6. Battery*

7. Battery lock button*

8. Suction outlet

9. Adjustable foot (0° - 45°)

10. Pendulum action switch

11. Blade

12. Charger*

13. Battery level indicator button*

14. Battery level indicator*

Fig.B 15. Blade clamp : Fig.E: Foot fixing screws 16.

17. Angle scale

* The accessories shown or described are not standard equipment. For the complete offer of auxiliary equipment, see our catalogue.

TECHNICAL PARAMETERS:

Supply voltage 20 V d.c. Rotation speed under no-load conditions n = 0-2400/min

Stroke length 20 mm Cutting at an angle 0 - 45

Max. cutting depth

Wood 56 mm

Steel 6 mm

o o

Weight (without battery) 1,5 kg Acoustic pressure level (LpA) 97,93 dB(A)

Acoustic power (LwA) 86,93 dB(A)

Tolerance of measurements K K

Vibration as per EN 62841

LpA, LwA

cutting in wood a 3,57 m/s

cutting in metal a 4,14 m/s

Tolerance of measurements K

h, B

h, M

3 dB(A)

1,5 m/s

Recommended 20 V Li-ion batteries: VJ2AK (2Ah), VJ4AK (4Ah) Recommend charger: VJ1LD (1h)

The vibration level value given refers to basic application of the tool. If the tool is used for other applications or with other tools, or if it is not maintained properly, the vibration level may differ from the values given. The above-mentioned causes may lead to higher exposure to vibrations during the whole work time. One must implement additional safety measures to protect the operators

Page 8

from exposure to vibrations, such as maintenance of the electric tool and work tools, assurance of proper hand temperature, or determination of the sequence of work operations. The declared total vibrations and declared noise emissions were measured in accordance with a standard test method and may be used for tool comparison. The declared total vibrations and noise emissions can be used in preliminary exposure assessment.

Warnings:

The vibrations and noise emissions during the actual use of the power tool may differ from the declared values depending on how the tool is used and on the type of the workpiece in particular. Determine safeguards to protect the operator. They should be based on the estimated exposure under actual operational conditions (taking into account all parts of the operating cycle such as when the tool is switched off or idle except the start time).

PREPARATION FOR WORK:

1. Prior to each use of the tool one has to check whether moving parts of

the device are in operating conditions, not seized, cracked or damaged that may affect proper operation of the tool. Damaged tools must be handed over for repairs before they can be used again.

2. When cutting wood that has already been used, be careful of foreign

objects such as nails, screws, etc.

n Charging the battery

NOTE! Battery and charger are not part of the delivery. Depending on your needs, you can purchase a 2.0 Ah battery VJ2AK or 4.0Ah VJ4AK and a compatible charger VJ1LD (charging time 1-2 hours).

You can check the battery level with the battery level indicator button (13). A single LED means the battery level is low, two LEDs mean medium level, and three LEDs mean full battery. Charge the battery fully before use.

Charger VJ1LD

The first charging procedure using VJ1LD should last at least 1 hour (2.0Ah VJ2AK battery), or 2 hours (4.0Ah VJ4AK battery).

1. Press the battery lock button (7) and remove the battery (6) from the

jigsaw (see Fig. A).

2. (6) (12).Connect the battery to the charger

3. Connect the charger plug to a mains socket (220–240 V, 50 Hz).

n Battery charging indicator

A green LED light indicates that the charger is connected to a power source. After the battery is connected, the red LED is on to indicate charging. When the battery is fully charged, the red LED goes off and the green LED is on.

After charging, disconnect the charger and remove the battery.

NOTE! The battery may get slightly hot when charging. This is not a malfunction.

The lithium-ion battery can be charged at any moment, without detriment to its life. Interrupting the charging process does not entail a risk of damaging the battery cells.

n Blade installation (see Fig. B)

All commercially available blades with T-shanks (type A according to the Profix catalogue) can be used with the jigsaw. Blades offered by

manufacturers are most often available as sets and, depending on the purpose, may differ in the size and type of cutting teeth. The manufacturer usually provides information regarding the purpose of individual blades on the packaging of a set of blades or in the attached leaflet. The blades themselves can also be colour-coded, with different colours for different materials to be cut.

CAUTION! Before installing the blade and performing any maintenance work, disconnect the battery from the device. Wear protective gloves when installing the blade. There is a

risk of injury when touching the blade.

A special mount (15) ensures quick blade installation.

ź Pull the mount wheel (15) in the direction of the arrow (Fig. B), so

that the mounting groove is parallel to the longitudinal axis of the jigsaw.

ź Inser t the selected blade (11) with the teeth directed outwards, into

the groove of the mount (15), until resistance can be felt. Release the mount wheel, which will automatically lock the blade.

CAUTION!

Check whether the blade is well seated. A loose blade can fall out and hurt the user.

ź In order to release the blade, pull the mount wheel (15) in the

direction of the arrow and remove the blade.

NOTE: Do not touch a blade that has just been used, as it can be hot and cause injury. Use protective gloves.

OPERATION:

n Turning on/off

To turn on the power tool, first press the safety button (3) on the left or right side of the handle (5) and then press the switch (4). The switch (4) offers smooth speed control. This makes it possible to choose the cutting speed, which depends on the type of material, the work conditions and can be optimally selected by practical tests. The speed will increase in line with the depth of depression of the switch. To turn off the jigsaw, release the switch (4).

n Adjusting the pendulum action

On the left side of the housing there is a switch for adjusting the auxiliary pendulum action (10) of the jigsaw head (undercut function). This option makes it possible to optimise the work process when working with a specific material. The pendulum action can be set using a switch (10) in four steps. It can be switched with the device running: Step 0 - Oscillation off Step 1 - Little oscillation Step 2 - Medium oscillation Step 3 - Strong oscillation

The following is recommended:

ź The smoother the cut edge should be the lower the level of oscillation,

or possibly no oscillation, should be chosen.

ź When working on thin materials, such as sheet metal, switch off the

pendulum action completely.

ź In hard materials, such as steel, work with limited pendulum action. ź In soft materials and when sawing in the direction of the fibres, work

with the maximum swinging action.

ź When using a knife-type blade, it is recommended that the pendulum

action be switched off.

Optimal work parameters can only be selected through practical tests.

Page 9

When cutting metal, it is recommended to apply a suitable cooling and lubricating agent along the cutting line.

n Contact protection

The contact protection (1) on the housing prevents unintentional touching of the blade during work and is not to be removed.

n Cutting

Use a drill to make a 10 mm hole in the cut area. Insert the blade into the opening and start cutting.

n Plunge cutting (see Fig.C-D)

NOTE: The plunge cutting process can be used only on soft materials, such as wood, plasterboards or similar!

Use only short blades for plunge cutting. Plunge cutting is

only possible with an angle of 0°.

Place the power tool with the front of the foot (9) on the workpiece and switch it on. For power tools with stroke control, select the maximum number of movements. Press the power tool firmly against the workpiece and slowly introduce the blade into the workpiece. The moment the foot (9) contacts the workpiece with its entire surface, continue to cut along the desired line.

n Cutting at an angle (see Fig. E)

The jigsaw also allows cutting at an angle, in a range of 0° - 45°, both left and right.

CAUTION! Before changing the angle of the jigsaw foot (9), disconnect the

battery from the device.

The jigsaw foot (9) is factory set in the middle position (0°). For cutting at an angle, loosen the screws (16) on the jigsaw foot plate (9) using a screwdriver. After slightly moving the foot back, it can be set at an angle, in the above-mentioned range, using the scale (17). Once the foot is adjusted, move the foot forward and tighten the screws.

CAUTION!

Check that the jigsaw foot is fixed securely. A moving, loose foot can cause an accident during work.

After adjusting the foot, place the hex key in the socket next to the power cord.

n Auxiliary lighting

The jigsaw is equipped with auxiliar y lighting (2) for the cutting point, which is turned on when the switch (4) is pressed.

n Tips

Basic principles of proper jigsaw use:

- cut the material applying moderate pressure, do not allow excessive load on the jigsaw;

- excessive pressure on the jigsaw can cause the reciprocating motion to be slowed down or interrupted, which slows down or stops the cutting process;

- during cutting the jigsaw foot should touch the workpiece along its entire surface;

- start cutting a shape in hard materials by pre-drilling of a hole that allows the blade to be inserted. Otherwise, there is the risk of recoil and the blade breaking;

- when cutting lines that form a sharp angle or connected with a small radius arc, use narrow blades, preferably, and turn off the auxiliar y pendulum action of the head.

STORAGE AND MAINTENANCE:

The tool must be stored in a place that is not accessible to children and

must be kept clean and protected from moisture and dust. The storage conditions should prevent potential mechanical damage and impact of the weather conditions.

In principle, the jigsaw does not require any special maintenance or service. However, periodic oiling of the blade guide roller will ensure its longer durability.

Regularly check the condition of the screws securing the jigsaw housing and foot. Tighten if necessary.

After work, it is recommended to blow over the ventilation holes and the blade mount with compressed air. This will prevent damage to bearings, remove dust blocking the supply of engine cooling air.

Clean the housing with a clean, damp cloth and a small amount of soap, then wipe dry.

Do not use any cleaning agents or solvents; they can damage parts of the device made of plastic.

Make sure that no water penetrates inside the device. The charger may be cleaned exclusively with use of a dry cloth.

TRANSPORTATION:

Store and transport the tool in its transport box to protect it against humidity, dust penetration and small objects; remember to protect its ventilation openings. Small objects after getting into the casing can result in damage to the motor.

If the battery is removed for transport or storage, make sure the contacts will not short circuit. Remove metal items such as screws, nails, clasps, loose bits, wires, or metal filings from the case or transport container or otherwise prevent them from touching the battery.

MANUFACTURER:

PROFIX Co.Ltd., 34 Marywilska Street, 03-228 Warsaw, POLAND. This appliance is in conformity with national and European standards as

well as with general safety guidelines.

NOTE: In case of technical issues, contact an authorised technical service. Any repairs are allowed to be carried out exclusively by qualified staff with use of original spare parts.

PICTOGRAMS:

Explanation of the icons located on the nominal plate and the information tags:

«Read this instruc tion before switching on the power supply and starting the work.»

«Protect the battery against heat, e. g., against continuous intense sunlight.»

«Never dispose of batteries in fire.»

«Never dispose of batteries in water.»

«For indoor use only ».

Page 10

PROTECTION OF THE ENVIRONMENT:

NOTE: The symbol nearby denotes that old equipment must

never be thrown away together with other waste (with the penalty of a fine). Hazardous components of electronic equipment may adversely affect the natural environment and human health.

TROUBLESHOOTING GUIDE:

PROBLEM POSSIBLE CAUSE REMEDY

The jigsaw does not work.

Irregularities of the motor operation.

No power voltage, damaged motor or the power trigger.

Battery low. Recharge the battery.

Worn carbon brushes of the motor.

Each household may contribute to the recovery and reuse (recycling) of old machinery and equipment. Both in Poland and Europe a system for recovery of used equipment either exists or is being created. The system obliges all organizations that sell such equipment to collect the used machinery and appliances. Moreover, general purpose collecting points for such equipment are available.

Check the battery status, recharge or replace with a new one when necessary. When the problem persists hand over the tool for repair at a service workshop. Please refer to the warranty sheet for addresses of authorized workshops.

Have the brushes replaced at a service workshop.

The policy of the PROFIX company consists in permanent improvements of the offered products and therefore the company reserves the right to make amendments to the product specification without a prior notice. The images included into the operation manual are only of the exemplary nature and may slightly differ from actual appearance of the device purchased. This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

Page 11

INSTRUKCJA OBSŁUGI

WYRZYNARKA AKUMULATOROWA VJR50

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ. Zachowaj instrukcję do ewentualnego przyszłego wykorzystania. OS TR ZE ŻEN IE ! Na le ży pr ze cz yt ać ws zy st kie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem i wszystkie wsk azówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Za chow aj ws zyst kie os trze żen ia i ws kaz ówki do tyc zące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach w yrażenie „elektronarzędzie” oznacza ele ktron arzę dzie za sila ne z siec i ( z pr zewod em za sila jący m) l ub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OS TR ZE ŻE NI E! O gó ln e o st rz eż en ia d ot yc ząc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo w miejscu pracy:

a) W miej scu p racy na leży utrz ymywać porz ądek i dobr e

oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybu-

chowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w

których używa się elektronarzędzi. Rozproszenie uwagi może

spowodować utratę kontroli nad elektronarzędziem.

OS TR ZE ŻE NI E! Og ól ne o st rze że ni a d oty cz ąc e

bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w

żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mając ych przewód z żyłą uziemienia ochronnego. Brak przeróbek we

wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy uni kać dot ykania pow ierzch ni uz iemion ych l ub

zwartych z masą, takich jak rur y, og rzewacze, grzejn iki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia

części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub

war unkó w wi lgot nych. W pr zypa dku pr zedo sta nia si ę d o

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy

ni e na le ży u ży wać p rz ewo du p rz ył ącz en iow ego d o przenoszenia, ciągnięcia elektronar zędzia lub w yciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z dale ka od źró deł c iepła, ol ejów, o strych kraw ędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe

zwiększają ryzyko porażenia prądem elektrycznym.

e) W prz ypadku, gdy elektronarzędzie używa się na wolnym

powie trzu, prz ewody prz yłączen iowe n ależy prz edłużać

prz edłu żacz ami p rzez nacz onymi do pr acy na wo lnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym

powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zaleca się podł ączenie urzą dzenia do sieci elekt rycznej

wyposażonej w w yłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku

wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD).

Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OS TR ZE ŻE NI E! O gó lne o st rz eż en ia do ty cz ąc e bezpieczeństwa użytkowania narzędzia.

Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez

osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Nal eży być pr zewidu jący m, o bser wować co się rob i i

zachowywać rozsądek podczas uży wania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila

nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Na leży sto sować w yposażenie och ronne. Na leży zaws ze

zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak ma ska przeciwpyłowa, obuwie antyp oślizgowe, kask lub ochro nniki s łuchu, z mniejszy osob iste obrażenia.

d) N al eż y u ni ka ć n ie za m ie rz on eg o r oz ru ch u. P r ze d

przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na

wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Pr zed uru chomi eniem ele ktron arzęd zia nal eży us unąć

wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychylać się za daleko. Należy cały czas stać pewnie i

za chow ać r ówn owag ę. Um ożli wi to le psz ą k ont rolę na d

elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego

ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria

lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Je żel i u rząd zen ia są p rzy stos owan e d o p rzy łąc zeni a

zewnętrzne go odciąg u pyłu i p ochłaniacza pyłu, należ y upewnić się, że są one prz yłączone i prawidłowo użyte. Użycie

pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

i) Nie poz wól, aby umiejętności uzyskane dzięki częstemu

korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

Page 12

może spowodować poważne obrażenia w ułamku sekundy.

OST RZE ŻENI E! Og óln e o strz eże nia d otyc zące bezpieczeństwa użytkowania narzędzia.

Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciążać. Należy stosować

elektronarzędzie o moc y odpowiedniej do wykonywanej pra cy. Wła ściw e el ektr onar zędz ie u możl iwi pr acę le pszą i

bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie

załącza i nie w yłącza. Każde elektronarzędzie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia

i/lub odł ączyć aku mulator pr zed w ykonan iem k ażdej nastaw y, wy miany c zęści lub mag azynowani em. Takie

za po bi eg aw cz e śr od ki b ez pi ec ze ńs tw a r ed uk uj ą r yz yk o przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza

za si ęg ie m dz ie ci i n ie n ale ży p oz wa la ć o so bo m nieza znajom ionym z ele ktronar zędzie m lub nin iejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są

niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Elektronarzędzia należy konserwować. Należy sprawdzać

współosiowoś ć lub zakles zczenie się części ruch omych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elek tronarzędzia. Jeż eli stwi erdzi się usz kodzen ia, nal eży ele ktron arzęd zie prz ed u życie m naprawić. Przyczyną wielu wypadków jest niefachow y sposób

konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie

utr zymy wanie ost rych kra wędz i na rzędz i tn ącyc h zm niejs za prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elektro narzędzie, w yposażenie, narzę dzia ro bocze i tp.

należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie

elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niskich temperaturach, lub po dłuższym okresie nie

użytkowania, zalecane jest włączenie elektronarzędzia bez obci ążenia n a okr es ki lku minu t w ce lu w łaściwe go rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną

(nie mokr a) szmat kę i mydło. Nie stos ować ben zyny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po

upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowy wać w miejscu suchym,

zabezpieczone przed kurzem i wnikaniem wilgoci.

l) Transportowanie elektronarzędzia powinno odby wać się w

op akow ani u o ry gina lny m, z abe zpie cza jąc ym pr zed uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i

wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie

pozw alają na be zpiec zne trz ymani e i kon trolę nar zędzi a w nieoczekiwanych sytuacjach.

OS TRZE ŻEN IE! Og óln e o str zeż eni a d oty cząc e bezpieczeństwa użytkowania narzędzia.

Naprawa:

a) N ap ra w y g wa ra nc y jn e i p og wa ra n cy jn e s wo ic h

elektronarzędzi w ykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie or yginalnych części zamiennych.

OSTRZEŻENIE!

Podczas pracy narzędziem elektr ycznym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

OSTR ZEŻEN IE! WYR ZYNAR KA A KUMUL ATOROWA, szczeg ólne wska zówki dotyc zące bezpi ecznego użytkowania urządzenia:

a) Podczas wykonywania prac, przy któr ych narzędzie robocze

mog łoby nat rafi ć n a u kryt e p rzewo dy el ektr yczn e, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować

przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

b) Należy używać odpowiednich przyrządów poszukiwawczych

w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc administrację obiektu. Kontakt z przewodami

znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego moż e d opro wadz ić do wy buc hu. Wni kni ęci e d o pr zew odu wodociągowego powoduje szkody rzeczowe.

c) Nie należy obrabiać materiału zawierającego azbest. Azbest

powoduje chorobę nowotworową.

d) Miejsce prac y należy utrz ymywać w cz ystości. Mieszanki

materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

e) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy

wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było prze sadneg o luz u. Za mocowan ie ob rabiane go pr zedmio tu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

f) Należy zawsze zakładać okulary ochronne i ochronniki

słuchu. Stosuj, kiedy jest to konieczne, odpowiednie środki ochrony osobistej:

- maskę ochronną w celu zmniejszenia zagrożenia wdychania szkodliwego pyłu,

- rękawice ochronne, kiedy brzeszczot jest w ruchu i manipuluje się chropowatym materiałem.

g) Należy uważać, by stopa regulowana (9) podczas cięcia była

dokładnie zamocowana. Zablokowany brzeszczot może się złamać lub doprowadzić do odrzutu.

Page 13

h) Należy używać jedynie nieuszkodzonych brzeszczotów bez

zarzutu. Skrzy wione lub tępe brzeszczoty mogą się złamać lub

spowodować siłę zwrotną.

i) Elektronarzędzie uruchomić przed zetknięciem brzeszczotu

z materiałem. W przeciwnym wypadku istnieje niebezpieczeństwo

odrzutu, gdy użyte narzędzie zablokuje się w obrabianym przedmiocie.

j) Należy trzymać ręce z daleka od zakresu cięcia. Nie wsuwać

ich pod obrabiany przedmiot. Przy kontakcie z brzeszczotem

istnieje niebezpieczeństwo zranienia się.

k) Po zakończeniu prac y należy w yłączyć elektronarzędzie.

Brzeszczot można wyprowadzić z obrabianego materiału wtedy, gdy znajduje się on w bezruchu. W ten sposób uniknie się

odrzutu i można odłożyć bezpiecznie elektronarzędzie.

l) Należy odłączać maszynę od akumulatora podczas przerwy

w pr acy, po dcza s w ymia ny b rzesz czotó w, re mont u, czyszczenia lub regulacji.

O ST R Z EŻ E NI E ! B e zp i ec z n e u ż yt k o wa n ie akumulatorów i ładowarek –

Użytkowanie akumulatorów:

a) Należy używać tylko akumulatorów zgodnych ze specyfikacją

pod aną pr zez pr oduce nta. W pr zypa dku uż ycia in nych

aku mula torów mo że w yst ąpić pę knię cie i roz padn ięci e s ię akumulatora, uszkodzenie ciała lub pożar.

b) UW AGA: W pr zypa dku us zkod zeni a i nie właś ciwe go

użytkowania akumulatora może dojść do w ydzielenia się gazów w ybuchowych. Akumulator należy zawsze utrzymywać z dala od źródła ognia oraz zapewnić odpowiednią wentylację podczas ładowania. Nie wolno pozostawić go na

dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub gdziekolwiek tam, gdzie temperatura przekracza 40 stopni).

c) Ładowanie akumulatora powinno odbywać się w zakresie

temperatur 15-25 °C.

d) Ład ować nale ży w yłączni e ład owarką za lecaną p rzez

wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego

typu baterii akumulatorów stwarza ryzyko powstania pożaru.

e) Nie wystawiać akumulatora na działanie wody i wilgoci. f) Jeś li z amierza się łado wać k olejno w ięcej niż jed en

akumulator, należy zrobić przerwę 30 minutową pomiędzy ładowaniami.

g) W żadnym wypadku nie należy otwierać akumulatora. h) W niekorzystnych warunkach z akumulatora może wydostać

się ciecz; należy unikać kontaktu z cieczą. Jeżeli przypadkowo nastąpi zetknięcie użytkownika z cieczą, miejsce zetknięcia należy przemyć wodą. Jeżeli ciecz trafi do oczu, dodatkowo należy szukać pomocy medycznej.

Wydostająca się z akumulatora ciecz może spowodować podrażnienia

lub oparzenia.

i) W czasie, gdy bateria akumulatorów nie jest używana, należy

ją przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, klucze, gwoździe, śruby, lub inne małe elementy metalowe, które mogą zewrzeć zaciski akumulatorów. Zwarcie zacisków akumulatora może spowodować

oparzenia lub pożar.

j) Nie wrzucać akumulatorów do ognia.

k) Nie wolno ładować uszkodzonego akumulatora.

Akumulatory są przeznaczone do wielokrotnego ładowania, zawierają szkodliwy dla środowiska lit. Po zakończeniu okresu żywotności należy je zut ylizować

Li-Ion

zgodnie z przepisami o ochronie środowiska naturalnego. W tym celu całkowicie w yczerpać akumulator, wyjąć z elektronarzędzia, zdać do punktu utylizacji akumulatorów lub zdać do sklepu, w którym dokonano zakupu.

a) Ład ować nale ży w yłączn ie ła dowarką z alecan ą prz ez

wytwórcę. Użycie ładowarki przeznaczonej do ładowania innego

typu baterii akumulatorów stwarza ryzyko powstania pożaru.

b) Nie wolno rozkręcać ładowarki. c) Ładowarka jest przeznaczona wyłącznie do pracy wewnątrz

pomieszczeń. Nie wolno jej narazić na działanie wody i wilgoci. d) Ładować tylko w zakresie temperatur 15-25 stopni. e) Nie wolno wkładać jakichkolwiek przedmiotów metalowych

do ładowarki.

BUDOWA I PRZEZNACZENIE WYRZYNARKI:

Wyrzynarka akumulatorowa jest wyposażona w elektroniczny system regulacji prędkości działania. Możliwość regulacji prędkości oraz 4stopniowa regulacja posuwu br zeszczotu pozwala na optymalną skuteczność procesu cięcia. Wyrzynarka służy do w ykonywania cięć i w ykrojów w drewnie i materiałach pochodnych, tworzywach sztucznych, metalu, płytach ceramicznych i gumie. Proces cięcia jest realizowany za pomocą odpowiedniego brzeszczotu, dostosowanego do obrabianego materiału. Urządzenie jest przystosowane do w ykonywania cięć prostych i ukośnych, pod kątem do 45°. Przeznacza się do robot domowych i przemysłow ych o przeci ętnej inte nsywności. Nie na daje się do długotrwałych robót w ciężkich warunkach.

Nie wolno w ykorzystywać narzędzia do w ykonywania prac wymag ających zastosowa nia pro fesjonalnego ur ządzenia.

Każde użycie w yrzynarki niezgodne z przeznaczeniem podanym wyżej jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody. Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Poprawn e uży tkowanie w yrzyna rki d otyczy ta kże ko nserwac ji, składowania, transportu i napraw. Wyrzynarka może być naprawiana wyłącznie w punktach serwisowych wyznaczonych przez producenta. Urządzenia akumulatorowe powinny być naprawiane tylko przez osoby uprawnione. Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę masz yny mogą wystąp ić nastę pujące niebezpieczeństwa:

- Dotknięcie brzeszczotu w trakcie pracy w nieosłoniętym obrębie wyrzynarki;

- Oparzenie przy w ymianie brzeszczotu. (Podczas pracy brzeszczot bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne);

- O drzuc enie pr zedmi otu obr abian ego lub czę ści pr zedmio tu obrabianego;

Użytkowanie ładowarki:

Page 14

- Pęknięcie/złamanie brzeszczotu;

- Uszkodzenia słuchu w wypadku niestosowania koniecznej ochrony słuchu;

- Szkodliwe dla zdrowia emisje pyłów drzewnych w prz ypadku wykonywania prac w zamkniętych pomieszczeniach.

n Kompletacja

ź Wyrzynarka -1 szt. ź Brzeszczot -2 szt. ź Instrukcja obsługi - 1 szt. ź Karta gwarancyjna - 1 szt.

n Elementy urządzenia

Numera cja e lementów urzą dzenia odn osi si ę do prz edstawi enia graficznego umieszczonego na stronach 2-3 instrukcji obsługi:

Rys.A: 1. Osłona antykontaktowa

2. Oświetlenie pomocnicze

3. Przycisk bezpieczeństwa

4. Włącznik

5. Rękojeść

6. Akumulator*

7. Przycisk blokady akumulatora*

8. Dysza do odkurzacza

9. Stopa regulowana (0 - 45 )

o o

10. Przełącznik ruchu wahadłowego

11. Brzeszczot

12. Ładowarka*

13. Przycisk wskaźnika poziomu naładowania baterii*

14. Wskaźnik poziomu naładowania baterii*

Rys.B 15. Uchwyt do brzeszczotów Rys.E 16. Wkręty mocujące stopę

17. Skala kąta ukosu * Opisany lub przedstawiony osprzęt nie należy do wyposażenia

st an da rd ow eg o. Ko mp le tn y a sor t ym en t w yp osa że ni a dodatkowego można znaleźć w naszym katalogu.

DANE TECHNICZNE:

Napięcie zasilania 20 V d.c. Prędkość obrotowa bez obciążenia n = 0-2400/min Długość skoku 20 mm

Cięcie pod kątem 0 - 45

Maks. głębokość cięcia

drewno 56 mm stal 6 mm

o o

Waga (bez akumulatora) 1,5 kg Poziom ciśnienia akustycznego (LpA) 97,93 dB(A)

Poziom mocy akustycznej (LwA) 86,93 dB(A) Tolerancja pomiaru K , K

Wibracja wg EN 62841

LpA LwA

cięcie w drewnie a 3,57 m/s

cięcie w metalu a 4,14 m/s

Tolerancja pomiaru K

h, B

h, M

3 dB(A)

1,5 m/s

Zalecane akumulatory Li-ion 20V: VJ2AK (2Ah), VJ4AK (4Ah) Zalecana ładowarka: VJ1LD (1h)

Podany poziom drgań jest reprezentat ywny dl a podst awowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od po dan ego . P oda ne p owy żej p rzy czy ny m ogą sp owo dow ać podwyższenie ekspozycji na drgania podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operato ra prze d skutk ami ek spozycji na drga nia, n p.: Konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych. Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym. Deklarowane wartości całkowite drgań i deklarowane war tości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wibra cje i emi sja hała su p odczas r zeczy wistego uży tkowania elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu. Należy określić środki bezpieczeństwa w celu ochrony operatora, które opieraj ą się na os zacowaniu naraż enia w r zeczywist ym stan ie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).

PRZED PRZYSTĄPIENIEM DO PRACY:

1. Przed każdym użyciem należy skontrolować, czy ruchome części

urządzenia funkcjonują prawidłowo i nie są zablokowane nie są pęknięte lub uszkodzone co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone narzędzie należy pr zed użyciem oddać do naprawy.

2. W wypadku cięcia już obrabianego drewna uważać na ciała obce, np.

gwoździe, wkręty itd.

n Ładowanie akumulatora

UWAGA! Urządzenie dostarczane bez akumulatora i ładowarki. W zależności od potrzebowań można dokupić akumulator 2.0Ah VJ2AK lub

4.0Ah VJ4AK, oraz odpowiednią ładowarkę VJ1LD (z czasem ładowania 1-2 godziny).

Stan naładowania akumulatora można sprawdzić naciskając przycisk wskaźnika poziomu naładowania baterii (13). Jedna świecąca dioda LED odpowiada niskiemu poziomu naładowania baterii, dwie świecące diody oznaczają poziom średni, a trzy świecące diody odpowiadają pełnemu naładowaniu akumulatora. Przed użyciem należy w pełni naładować akumulator.

Ładowarka VJ1LD

Dla pier wszego ładowania za pomocą ładowarki VJ1LD zaleca się ładowanie trwające minimum 1 godzine (akumulator 2.0Ah VJ2AK), lub 2 godziny (akumulator 4.0Ah VJ4AK).

1. Wcisnąć przycisk blokady akumulatora (7) i wyjąć akumulator (6) z

wyrzynarki (patrz rys. A).

2. Podłączyć akumulator (6) do ładowarki (12).

3. Podłączyć wtyczkę ładowarki do gniazdka sieciowego 220-240 V,

50 Hz.

Page 15

n Sygnalizacja ładowania baterii

Świecąca dioda LED na ładowarce informuje o t ym, że zielona ładowarka jest podłąc zona do źródł a zasilan ia. Po podłącze niu akumulatora zapala się dioda , która informuje, że ładowanie czerwona jest w toku. Gdy bateria będzie całkowicie naładowana czerwona dioda zgaśnie i zapali się dioda zielona.

Po zakończeniu ładowania odłącz ładowarkę z sieci i w yjmij akumulator.

UWAGA! Podczas ładowania akumulator może nieco się nagrzać, jest to sytuacja normalna.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując t ym skróceni a jego ży wotności. Przer wanie proce su ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

n (patrz rys. )Montaż brzeszczotu B

Do wyrzynarki mogą być stosowane wszelkie dostępne w handlu brzeszczoty z końcówką typu (typ wg katalogu Profix). Br zeszczoty T A oferowane przez producentów najczęściej w kompletach, w zależności od przeznaczenia, mogą różnić się wielkością i rodzajem uzębienia tnącego. Na opakowaniu kompletu brzeszczotów lub w załączonej ulotce producent zwykle informuje o przeznaczeniu poszczególnych ostrzy. Same brzeszczoty mogą być ponadto oznakowane kolorami, różnymi dla różnych materiałów przewidzianych do cięcia.

UWAGA! Przed montażem brzeszczotu i wszystkimi pracami kon ser wac yj nymi na leż y o dłą czy ć a kum ula tor od

urządzenia. Przy montażu brzeszczotu należy nosić rękawice ochronne. Przy dotknięciu brzeszczotu istnieje niebezpieczeństwo zranienia się.

Specjalny uchwyt ( ) zapewnia szybki montaż brzeszczotu. 15

ź 15 B O dciągnąć kółko uchwytu ( ) w kierunku strzałki (rys. ) tak żeby

rowek mocujący był równoległy do podłużnej osi wyrzynarki.

ź 11 Wł ożyć wy brany brzes zczot ( ), uzębi eniem ski erowany na

zewnątrz, do oporu w rowek uchwytu ( ). Puścić kółko uchwytu, 15 który automatycznie zablokuje brzeszczot .

UWAGA! Należy skontrolować, czy brzeszczot jest dobrze osa dzo ny. Lu źny b rzes zczo t m oże wy paś ć i zra nić obsługującego.

ź 15 W celu zwolnienia brzeszczotu należy odciągnąć kółko uchwytu ( )

w kierunku strzałki i wyjąć brzeszczot.

UWAGA: Nie ruszaj używanego przed chwilą brzeszczotu, może być jeszcze gorący i spowodować uraz. Stosuj rękawice ochronne.

OBSŁUGA:

n Włączanie/wyłączanie

Aby włączyć elektron arzędzie najpier w nale ży wcisnąć przycis k bezpieczeństwa ( ) z lewej lub prawej strony uchwytu ( ) a następnie 3 5 nacisnąć włącznik ( ).4 Włącznik ( ) posiada płynną regulację prędkości obrotowej. Pozwala to 4 na dobranie prędkości cięcia, która zależy od rodzaju obrabianego materiału oraz warunków pracy i może zostać optymalnie dobrana drogą praktycznych prób. Prędkość obrotowa będzie się zwiększała wraz z głębokością wciśnięcia włącznika. Aby wyłączyć wyrzynarkę należy zwolnić włącznik ( ).4

n Regulacja ruchu wahadłowego

Na korpusie pilarki, po lewej stronie znajduje się przełącznik regulacji pomocniczego ruchu wahadłowego ( ) głowicy wyrzynarki (funkcja 10 podcinanie). To dodatkowe udogodnienie pozwala na optymalizację przebiegu procesu pracy, przy obróbce określonego materiału. Ruch wahadłowy może być nastawiany przełącznikiem ( ) w czterech 10 zakresach. Przełączanie może następować przy pracującym urządzeniu: Stopień Oscylacja wyłączona0 - Stopień Mała wielkość oscylacji 1 - Stopień Średnia wielkość oscylacji2 - Stopień Duża wielkość oscylacji3 -

Zaleca się:

ź Zakres oscylacji wahadłowej wybierać tym mniejszy, wzgl. w ogóle

wyłączyć, im gładsza powinna być krawędź cięta.

ź Podczas obróbki cienkich materiałów jak np. blachy w ogóle wyłączyć

ruch wahadłowy.

ź W twardych materiałach jak np. stal pracować z niewielkim ruchem

wahadłowym.

ź W miękkich materiałach i podczas piłowania zgodnie z kierunkiem

włókien pracować z maksymalnym ruchem wahadłowym.

ź Przy stosowaniu brzeszczotu typu nożowego, zaleca się wyłączyć ruch

wahadłowy. Optymalne parametry pracy można dobrać jedynie w drodze praktycznych prób. Przy cięciu metalu zaleca się stosowanie wzdłuż linii cięcia odpowiedniego czynnika chłodząco-smarującego.

n Osłona antykontaktowa

Umieszczona na obudowie osłona antykontaktowa ( ) zapobiega 1 niezamierzonemu dotykowi brzeszczotu podczas procesu pracy i nie wolno jej usunąć.

n Wycinanie

Za pomocą wiertarki wywiercić 10 mm otwór w wycinanym obszarze. Wprowadzić brzeszczot wyrzynarki w otwór i rozpocząć wycinanie.

n (patrz rys. )Cięcie wgłębne C-D

UWAGA: W procesie cięcia wgłębnego można obrabiać tylko miękkie materiały jak drewno, płyty gipsowe lub podobne! W celu cięcia wgłębnego należy używać tylko krótkich

brzeszczotów. Cięcie wgłębne możliwe jest tylko z kątem ukosu o 0°.

Osadzić elektronarzędzie przednią krawędzią stopy ( ) na obrabiany 9 przedmiot i włączyć. Przy elektronarzędziach ze sterowaniem ilości skoków należy wybrać maksymalną ilość skoków. Przycisnąć mocno elektronar zędzie do obrabianego przedmiotu i doprowadzić do wolnego zagłębienia się brzeszczotu w obrabiany przedmiot. Skoro tylko stopa ( ) leży całą powierzchnią na obrabianym 9 przedmiocie, ciąć dalej wzdłuż użyczonej linii cięcia.

n Cięcie pod kątem E (patrz rys. )

Wyrzynarka zapewnia także możliwość cięcia pod kątem, w zakresie 0 -

45 zarówno w lewo jak i w prawo.

UWAGA! 9 Przed zmianą kąta ustawienia stopy wyrzynarki ( ) należy odłączyć akumulator od urządzenia.

Stopa wyrzynarki ( ) jest ustawiona fabrycznie w położeniu środkowym 9 (0°). Na potrzeby przecinania ukośnego należy poluzować wkręty ( ) 16 na płytce stopy wyrzynarki ( ) za pomocą wkrętaka. Po lekkim 9 przesunięciu stopy do t yłu można ją ustawić pod kątem, w podanym wyżej zakresie, posługując się skalą ( ). Po odpowiednim ustawieniu 17

Page 16

stopy, należy przesunąć stopę do przodu i dokręcić wkręty.

UWAGA! Należy skontrolować, czy stopa wyrzynarki jest dobrze unieruchomiona. Ruchoma, poluzowana stopa może stać się przyczyną wypadku podczas pracy.

n Oświetlenie pomocnicze

Wyrzynarka wyposażona jest w oświetlenie pomocnicze (2) miejsca cięcia, które włącza się po przyciśnięciu włącznika (4).

n Wskazówki

Podstawowe zasady prawidłowego posługiwania się wyrzynarką:

- należ y przecina ć materiał sto sując umia rkowany nacis k, nie dopuszczać do nadmiernego obciążenia wyrzynarki;

- nadmierny docisk wyrzynarki może spowodować zwolnienie lub przerwanie ruchu posuwisto-zwrotnego, co prowadzi do zwolnienia lub przerwania procesu cięcia;

- przy cięciu, stopa pilarki całą powierzchnią powinna przylegać do materiału obrabianego;

- wycinanie otworu kształtowego w twardych materiałach, należy popr zedzić wy wiercen iem o tworu, umoż liwiaj ącego ws unięci e brzeszczotu. W przeciwnym wypadku istnieje niebezpieczeńst wo odrzutu i złamania brzeszczotu;

- przy cięciu linii tworzących ostr y kąt lub połączonych łukiem o małym promieniu, należy stosować najlepiej wąskie brzeszczoty i wyłączyć wspomagający ruch wahliwy głowicy.

PRZECHOWYWANIE I KONSERWACJA:

Maszynę należy przechowywać w miejscu niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych. Zasadniczo w yrzynarka nie wymaga specjalnej obsługi i konserwacji. Jednak okresowe naolejenie rolki prowadzącej brzeszczot zapewni jej dłuższą trwałość. Należy regularnie kontrolować stan wkrętów mocujących korpus i stopę wyrzynarki. W razie potrzeby dokręcić. Po pracy zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych i uchwytu brzeszczotu. Zapobiegnie to uszkodzeniom łożysk, usunie pył blokujący dopływ powietrza chłodzącego silnik. Korpus należy czyścić prz y pomocy czystej, wilgotnej ściereczki z niewielką ilością mydła, wycierając następnie do sucha. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Ładowarkę należy czyścić tylko przy użyciu suchej szmatki.

TRANSPORT:

Wyrzynarkę transportować i składować w opakowaniu, chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się

wewnątrz obudowy mogą uszkodzić silnik. W przypadku wyjęcia akumulatora z urządzenia na czas transportu lub magazynowania należy się upewnić, że nie dojdzie do zwarcia styków akum ulatora. Z wali zki, skr zynki na rzędzi owej l ub po jemnik a transportowego należy usunąć części metalowe, jak np. wkręty, gwoździe, klamry, porozrzucane bity, druty lub opiłki metalowe lub w inny sposób zapobiec zetknięciu się tych elementów z akumulatorem.

PRODUCENT:

PROFIX Sp z o.o., ul. Marywilska 34, 03-228 Warszawa Nini ejsze ur ządzen ie j est zgo dne z nor mami kra jowymi i europejskimi, oraz z wytycznymi bezpieczeństwa.

UWAGA! W razie problemów technicznych prosimy kontaktować się z uprawnionym serwisem. Wszelkie naprawy muszą być przeprowadzane prze z w ykwali fikowa ny p erson el, u żywaj ąc o rygin alnych czę ści zamiennych.

PIKTOGRAMY:

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych na urządzeniu:

«Przed uruchomieniem przeczytać instrukcję obsługi»

«Ak umul ator nal eży chr onić prz ed w ysok imi temperaturami, np. przed stałym nasłonec znie-

niem.»

« »Nie wrzucać akumulatorów do ognia.

« »Nie wrzucać akumulatorów do wody.

« »Wyłącznie do użytku wewnątrz pomieszczeń.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania

zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzy wny). Składniki niebezpieczne znajdu jące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospod arstwo domowe po winno p rzyczynia ć się do odzys ku i ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wsz ystkie punk ty sprzeda ży ww. sprzętu maj ą obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkt y zbiórki ww. sprzętu.

Page 17

TYPOWE USTERKI I ICH USUWANIE:

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU

Wyrzynarka nie działa.

Zakłócenia w pracy silnika.

Brak zasilania, uszkodzenie silnika lub włącznika.

Rozładowana bateria. Doładować baterię. Zużyte szczotki węglowe.

Sprawdzić stan baterii, w razie potrzeby doładować lub wymienić na nową. Jeżeli elektronarzędzie nadal nie działa, należy je wysłać do ser wisu naprawczego na adres podany w karcie gwarancyjnej.

Wymienić szczotki węglowe w serwisie naprawczym.

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia. Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Page 18

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

АККУМУЛЯТОРНЫЙ ЛОБЗИК VJR50

Перевод оригинальной инструкции

ПЕРЕД НАЧА ЛОМ Э КСПЛУАТ АЦИИ Н ЕОБХОДИ МО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. Хранить инструкцию для возможного применения в будущем. ПРЕДУПРЕЖДЕНИЕ! Необходимо ознакомиться со вс ем и п ре ду пр ежд ен ия ми , к ас аю щи ми ся безопасности при эксплуатации, обозначенными символом и всеми указаниями по технике безопасности.

Несоб людение указа нных н иже п редупреж дений, кас ающихся безопасности и указаний по технике безопасности может привести к поражению электрическим током, пожару и/или серьёзным травмам тела.

Необх одимо хра нить все пр едупреж дения и ука зания, касаю щиеся техни ки безо пасности , чтоб ы можн о было воспользоваться ними в будущем.

В указанных ниже предупреждениях слово „электроинструмент” означает электроинструмент с питанием от сети (посредством электрического кабеля) или электроинструмент, питаемый от аккумулятора (беспроводное питание).

ПРЕ ДУП РЕЖД ЕНИЕ ! О бщи е пр еду преж дени я, кас ающие ся б езоп аснос ти п ри экс плуат ации инструмента.

Техника безопасности на рабочем месте:

а) Необходимо поддерживать порядок и хорошее освещение

на рабочем месте. Беспорядок и плохое освещение являются

причиной несчастных случаев.

б) Н а сл ед уе т ис по ль зо ват ь э лек тр ои нс тр уме нт в о

в зр ы в оо п а с но й с р ед е , о б ра з у ющ е й с я л е гк о воспламеняющимися жидкостями, газами или пылью.

Электроинструмент создаёт искры, которые могут привести к воспламенению пыли или испарений.

в) Не допускать детей и наблюдателей в места, в которых

применяются электроинструменты. Отвлечение внимания

может привести к потере контроля над электроинструментом.

ПРЕ ДУПР ЕЖД ЕНИЕ ! Об щие пре дуп режд ения , кас ающие ся б езопа снос ти п ри э ксплу атаци и инструмента.

Электробезопасность:

а) Штепсельные вилки должны соответствовать сетевым

розеткам. Ни в коем случае не переделывать каким-либо образом штепсельную вилку. Не применять каких-либо удлинителе й электропи тания в случае испо льзования электроинструментов, имеющих провод электропитания с защи тным за земля ющим пр оводни ком. От сутст вие

переделок штепсельных розеток и сетевых розеток снижает опасность поражения электрическим током.

б) Нео бходимо изб егать при коснов ения к пове рхност и

заземлённых или закороченных на массу элементов, таких как тр убы, на гре вате ли, ра диа торы це нтра льно го отопления и холодильные агрегаты. В случае прикосновения

за зе мл ён но го и ли за к ор оч ен но го на м ас су эл ем ен та увеличивается опасность поражения электрическим током.

в) Не подвергать электроинструменты воздействию дождя

и л и в л а ж ны х у с л о в ий . В с л у ч а е п о п а д а н ия в

электроинструмент воды увеличивается опасность поражения электрическим током.

г) Н е с оз д ав ат ь о па с но с ти п о вр еж д ен и я к аб е ля

электропитания. Ни в коем случае не использовать кабеля эл ек тр оп ит ан ия , ч то бы п ер ен ос ит ь и ли т ян ут ь электроин струмент или для извлече ния штепс ельной вил ки из ро зетк и. Каб ель э лектр опит ания до лжен находится вдали от источников тепла, масел, острых краёв и движущихся частей. Повреждённые или запутанные кабели

эл ек тр оп ит ан ия у ве ли чи ва ют о па сн ос ть по р аж ен ия электрическим током.

д) Е сли элек троинс трумен т экс плуати руется на све жем

воз духе , сл едуе т и спол ьзова ть удл инит ели ка беля элек тропи тания , пр едназн аченн ые д ля р аботы вне п ом е щ ен и й . И с п о ль з о в а ни е у д л и н ит е л я к а бе л я

электропитания, предназначенного для работы вне помещений, снижает опасность поражения электрическим током.

е) Рекомендуется подключение устройства к электрической

сети, снабженной выключателем остаточного тока (RCD) с током выключения 30 мА или менее.

ё Если эксплуатация электроинструмента во влажной среде )

неизбежна, в качестве защиты от напряжения питания нео бход имо ис польз оват ь з ащитн ое уст ройс тво по разностному току (RCD). Применение защитного устройства по

разностному току снижает опасность поражения электрическим током.

ПРЕ ДУПР ЕЖДЕ НИЕ! Об щие пр еду преж дени я, кас ающие ся б езопа сност и пр и эк сплуа тации инструмента.

Индивидуальная безопасность:

а) На сто ящ ее об ор удо ван ие не пр ед наз нач ен о д ля

эксплуатации лицами (включая детей) с физическими, сен сорны ми и ли у мстве нными огр аниче ниями или ли цами , не им еющи ми о пыта и ли не зн ающ ими обо руд ован ия, ра зве что эт о о суще ствл яет ся п од на дзо ро м и ли в с оот ве тст ви и с и нст рук ци ей п о экс плу атац ии об ору дова ния , п еред анн ой ли цами , отвечающими за их безопасность.

б) Необходимо быть предусмотрительным, наблюдать за

работой и руководствоваться здравым смыслом во время эк с пл уа та ци и э ле кт ро ин ст ру м ен та . Н е с л ед уе т эк спл уат ир ова ть э лек тро инс тру ме нт в с ост оян ии переутомления или находясь под действием наркотиков, алкоголя или лекарств. Мгновение невнимания во время

эксплуатации электроинструмента может быть причиной травмы пользователя.

в) Нео бхо димо пр имен ять ср едст ва ли чной за щиты .

Необходимо обязательно работать с защитными очками.

Примене ние в с оответству ющих усло виях сре дств личн ой за щ ит ы , т а ки х к ак п ро т ив оп ы ль ны й р ес пи р ат о р, противоскользящая обувь, каска или средства защиты слуха снизит риск получения травмы.

г) Необ ходимо из бегать сл учайног о зап уска в рабо ту.

Page 19

Прежде чем вставить вилку кабеля электропитания в

сетевую розетку или подключить аккумулятор, а также п е р е д т е м , к а к п о д н я т ь и л и п е р е н е с т и эл ек тро ин стр ум ент , н еоб хо дим о у бед ит ся, ч то вк лю ча т ел ь эл ек т ро ин ст ру ме нт а н ах од ит ся в положении «выключено». Перенос электроинструмента с

п а л ь ц е м н а в ы к л ю ч а т е л е и л и п о д к л ю ч е н и е элек троин струме нта к сет и пит ания при вклю ченном выключателе может привести к несчастному случаю.

д) Прежде, чем запустить электроинструмент в работу,

необходимо устранить все ключи. Ключ, оставшийся во

вращающейся части электроинструмента, может привести к травме пользователя.

е) Не следует слишком сильно наклоняться. Необходимо

всё время сохранять устойчивость и равновесие. Это

позволяет лучше контроли ровать электр оинструмент в неожиданных ситуациях.

ж) Необ ходим о и меть соо твет ствую щую о дежду . Н е

рабо тать в сво бодной одеж де и ли с би жутери ей. Необходимо, чтобы волосы пользователя, его одежда и рукавицы находились вдали от движущихся элементов.

Свободная одежда, бижутерия или длинные волосы могут быть зацеплены движущимися частями.

з) Если оборудование приспособлено для присоединения

в не шн е го п ы ле о тв од а ( пы л еу л ав ли в аю щ ег о устройства) и поглотителя пыли, необходимо убедится, что они пр исоединены и правил ьно пр именяются.

Пр име не ние п огл оти те лей п ыли мо же т у мен ьш ить опасность, связанную с запыленностью.

и) Не позвольте, чтобы навыки, приобретенные благодаря

частому пользованию электроинструментом, позволили В а м п о ч у в ст в о в а т ь с е б я с а м о у в ер е н н о и про игно риро вать пр авил а т ехни ки б езоп асно сти.

Неосторожные действия могут вызвать серьезные травмы в течение доли секунды.

ПРЕД УПРЕЖ ДЕНИЕ ! Об щие пре дупре ждения , касаю щиеся без опаснос ти пр и эк сплуатац ии инструмента.

Эксплуатация и уход за электроинструментом:

a) Не допускать перегрузки электроинструмента. Применять

элект роинструм ент с мо щностью, со ответств ующей выполняемой работе. Надлежащий электроинструмент

позволит лучше и безопаснее работать при нагрузке, на которую он рассчитан.

б) Не с ледует при менять элек троинструмент, если его

включатель не включатся и не выключается. Каждый

электроинструмент, который не может включаться или выключа ться выкл ючателем, предс тавляет опаснос ть и должен быть передан на ремонт.

в) Н еобх оди мо от соед ини ть шт епсе льн ую ви лку о т

ис то чн ик а п ит ан ия э ле кт ро ин ст ру мен та и /и ли отсоединить аккумулятор прежде чем выполнить какуюлиб о ус тановк у, зам ену час ти и ли с клади рован ие устройства. Такие предупредительные меры безопасности

снижают риск случай ного запуск а электрои нструмента в работу.

г) Неиспользуемый электроинструмент следует хранить в

недоступном для детей месте и не разрешать тем, кто нез нак ом с эл ект роин стру мент ом ил и н асто ящей инс трук цией , п ольз овать ся эл ектр оинс труме нтом .

Э ле к тр ои н ст р ум е нт о п ас е н в р ук а х н ео б уч е нн ы х пользователей.

д) След ует вып олнят ь те хниче ский ухо д за эле ктро-

инструментом. Необходимо проверить соосность или от су тст ви е за ед ан ия ( за щем ле ни я) п од виж ны х элементов, трещин частей, а также все другие факторы, могущие влиять на работу электроинструмента. В случае обнаружения неисправности, необходимо выполнить ремонт электроинструмента. Причиной многих несчастных

случае в являет ся непро фессионал ьный спо соб вып олнения технического ухода.

е) Режущий инструмент должен быть острым и чистым.

Соответствующее содержание и уход за острыми кромками режущего инструмента снижает вероятность защемления и упрощает обслуживание.

ж) Электроинструмент, оснащение, рабочие инструменты и

т. п. необходимо применять в соответствии с настоящей ин стр ук цие й, у чит ыв ая р або чи е у сло ви я и в ид выполняемой работы. Применение электроинструмента не

по назначению может привести к опасным ситуациям.

з) При ни зкой те мпе рату ре ил и п осл е д лите льн ого

перерыва в эксплуатации рекомендуется включение электро-инструмента без нагрузки на несколько минут с целью распределения смазки в механизме привода.

и) Для ч истки эле ктроинструмент а примен ять мягку ю,

влажную (не мокрую) тряпку и мыло. Не применять бензина , раство рителей и других средств , могущ их повредить устройство.

й) Электроинструмент следует хранить/ транспортировать,

уб еди вши сь , ч то в се е го п одв ижн ые эл еме нт ы заблокиров аны и защищен ы от разблокир овки при помощи оригинальных элементов, предназначенных для этой цели.

к) Электроинструмент должен храниться в сухом месте и

быть защищённым от пыли и проникания влаги.

л) Транс порти ровк у эл ектр оинс труме нта не обхо димо

выполнять в оригинальной упаковке, защищающей от механических повреждений.

м) Держ ател и и хв ата тель ные по верх нос ти сл едуе т

содержать в чистоте, устраняя с них масло и смазку.

Ско льзк ие д ержа тели и х вата тель ные по верх ност и не позволяют безопасно держать инструмент и контролировать его в случае возникновения неожиданных ситуаций.

ПРЕД УПРЕЖДЕ НИЕ! Общ ие пр едупре ждения, касающ иеся б езопасност и при э ксплуатаци и инструмента.

Ремонт:

a) Г аран тий ный и по слег аран тий ный р емон т с вои х

элект роинструм ентов выпол няет с ервисная с лужба компании PROFIX, что гарантирует высочайшее качество ремонта и использование оригинальных запчастей.

Page 20

ПРЕДУПРЕЖДЕНИЕ!

Во время работы с электроинструментом следует

обязательно соблюдать основные меры безопасности при р аботе, что бы и збежат ь вз рыва, пож ара, по ражени я электрическим током, или механической травмы.

ПРЕДУПРЕЖДЕНИЕ! АККУМУЛЯТОРНЫЙ ЛОБЗИК, предупреждения по технике безопасности

a) П ри в ыпо лн ени и р або т, п ри к от оры х р або чи й

инс трум ент м ожет по пасть на ск рыту ю э лект ропров одку, эл ектрои нструм ент с ледует дер жать за изолированну ю поверхность р укоятки. В резул ьтате

п ри к ос но в ен и я к п ро в од у с ет и п ит а ни я ( ка б ел ю электропитания), находящемуся под напряжением, может произойти попадание напряжения на металлические части электроинстр умента, а это несёт опасность пораже ния электрическим током.

б) Сле дует пр именять соот ветствующи е приб оры дл я

обнаружения скрытой электропроводки сети питания или попросить о помощь городские коммунальные сл ужб ы. К он та кт с пр ов ода ми , н ах од ящи ми ся п од

напряжени ем, может привес ти к по жару или пораже нию электрическим током. Повреждение газопроводной трубы может привести к взрыву. Проникновение в водопроводную трубу ведёт к материальным потерям.

в) Не обрабатывать материалы, содержащие асбест. Асбест

является канцерогенным материалом.

г) Необходимо поддерживать чистоту в месте выполнения

работы. Смеси материалов представляют особую опасность.

Пыль лёгких металлов может воспламениться или взорваться.

д) Необ ходимо за крепить о брабатыв аемый пре дмет.

Убедиться, все ли крепящие зажимы зажаты, и проверить, нет ли слишком большого зазора. Закрепление обрабатываемого предмета в крепящем устройстве или тисках более безопасно, чем удерживание его рукой.

е) Необходимо обязательно работать с защитными очками

и ср едств ами за щиты слу ха. Пр и н еобхо димо сти применять соответствующие средства индивидуальной защиты:

- защитную маску (респиратор) с целью снижения опасности

вдыхания вредной пыли,

- защитные рукавицы, если пильное полотно движется и

выполняется работа с шероховатым материалом.

ж) Необ ходимо сл едить, чт обы регул ируемая о порная

подошва (9) была надёжно закреплена. Заблокированное пильное полотно может сломаться или произойдёт отброс.

з) Не обход имо п риме нять то лько не повр еждё нные

пильные полотна, находящиеся в идеальном состоянии.

Искривлённые или тупые пильные полотна могут сломаться или привести к появлению возвратной силы.

и) Электроинструмент следует запустить в работу перед

соприкосновением пильного полотна с материалом. В

противном случае имеется опасность отброса, поскольку на сту пит бл оки ров ка ис пол ьзу емо го ин стр уме нта в обрабатываемом предмете.

й) Держать руки вдали от области резки. Не вкладывать их

под обрабатываемый предмет. При соприкосновении с

пильным полотном имеется опасность травмы.

к) По заверше нии рабо ты элек троинструмент следуе т

вык лючит ь. Пил ьное п олотн о м ожно и звлеч ь из обрабатываемого материала после его остановки. Тем

самым можн о изб ежать отбр оса и безо пасно отл ожить электроинструмент в сторону.

л) Следует отключить устройство от аккумулятора во время

перерыва в работе, во время замены полотна, ремонта, чистки или регулировки.

Эксплуатация аккумуляторов:

a) Не об ход им о пр им еня ть т оль ко ак ку му лят ор ы,

со отв етс тву ющи е пр ила гае мой п рои зво дит еле м спецификации. В случае применения других аккумуляторов

существует опасность, что корпус аккумулятора треснет и развалится, может иметь место травма тела или пожар.

б) ВНИ МАНИЕ: В случае повре ждения и неправи льной

эк сплу ата ции а кку муля тор а м оже т и меть м есто выделение взрывоопасных газов. Аккумулятор должен всегда находиться вдали от источника огня. Необходимо обеспечить надлежащую вентиляцию в процессе его зарядки. Запрещено оставлять его на длительное время в

среде с высокой температурой (в местах с интенсивным солнечным излучением, вблизи калориферов или там, где температура превышает 40 градусов).

в) За рядка ак кумулятора дол жна осу ществляться пр и

температуре 15-25 °C.

г) Зарядку сл едует осу ществлять только пр и помощи

зар ядно го ус трой ства , р еком енду емог о п роиз водителем. Применение зарядного устройства, предназначен-

ного для зарядки аккумуляторных батарей другого типа, может привести к пожару.

д) Хранить аккумуляторы от воздействия воды и влаги. е) Ес л и н е об х о ди м о з а р яд и ть б ол ь ш е о д но г о

аккумулятора, требуется сделать 30-минутный перерыв между очередными зарядками.

ж) Категорически запрещено вскрывать аккумулятор. з) При неблагоприятных условиях из аккумулятора может

вытекать жидкость (электролит); необходимо избегать

конт акта с жид костью . Ес ли сл учайно про изойдёт попадание жидкости на пользователя, место попадания необходимо промыть водой. Если жидкость попадёт в

глаза, необходимо, кроме того, обратиться за помощью к врач у. Вы текающа я из ак кумуля тора ж идкост ь мож ет привести к раздражению кожи или ожогам.

и) Е сли ак ку мул ято рна я б ата ре я н е и сп оль зуе тся ,

нео бходи мо хра нить е ё вд али от ме талли чески х предметов, таких как металлические скрепки, монеты, ключ и, гво зди, ви нты или мал ые м еталл ически е эле мент ы, к отор ые мог ут пр ивест и к ко ротко му замыканию контактов (клемм) аккумуляторов. Короткое

замыкание контактов (клемм) аккумулятора может привести к ожогам или пожару.

к) Не бросать аккумуляторы в огонь.

Page 21

л) Запрещено заряжать повреждённый аккумулятор.

Аккум улятор ы пред назначе ны дл я мно гократн ой зарядки, они содержат вредный для окружающей среды литий.

Li-Ion

По сл е з ав ер ше ни я ср ок а с лу жб ы не об хо д им о утилизировать аккумуляторы в соответствии с предписаниями по охране окружающей среды. Для этого необходимо полностью разряженный аккумулятор из влеч ь и з э лек тро инс тру мен та, сда ть в пун кт с бора отработанных аккумуляторов или сдать в магазин, в котором он был приобретён.

Эксплуатация зарядного устройства:

а) Заря дку следуе т осуществ лять толь ко при помощ и

зарядн ого уст ройства, рек омендуемог о произ водителем. Применение зарядного устройства, предназначенного

для зарядки аккумуляторных батарей другого типа, может привести к пожару.

б) З апр ещ ено ра ск руч ива ть ( раз би рат ь) з аря дно е

устройство.

в) Зарядное устройство предназначено только для работы

внутри помещения. Нельзя подвергать его воздействию

воды или влаги.

г) Выполнять зарядку только в диапазоне температуры 15-

25 градусов.

д) Зап рещено вкл адывать к акие-либ о мета ллически е

предметы в зарядное устройство.

КОНСТРУКЦИЯ И НАЗНАЧЕНИЕ ЛОБЗИКА:

Ак куму лят орны й л обз ик сн абже н эл ектр онн ой си стем ой регулировки скорости резания. Возможность регулировки скорости и 4- ступе нчат ая ре гулир овка по дачи по лотна по звол яют оптимизировать эффективность процесса резания.

Лобзик предназначен для распиливания и вырезания (выполнения вырезов) древесины и производных материалов, пластмассы, мет алла, ке рамич еской пл итки и р езины . П роцес с ре зки осуществляется при помощи пильного полотна, соответствующего обрабатываемому материалу.

Элект роинструм ент п риспособ лен дл я вып олнения пря мого пропила и пропила под углом 45 . Предназначен для работ в быту и

не пригоден для длительных работ в сложных условиях.

Запрещ ено пр именять элек троинструм ент дл я рабо т, требующих применения профессионального устройства.

Каждое применение лобзика, несоответствующее указанному выше назначению, запрещено и ведёт к потере гарантии и отсутств ию отве тственности прои зводителя за возн икший в результате этого ущерб.

Какие-либо модификации устройства, выполненные пользователем, освобождают производителя от ответственности за повреждения и ущерб, причинённый пользователю и окружающей среде.

П ра в ил ьн а я э к сп л уа т ац ия л об з ик а к ас а ет с я т ак ж е техобслуживания, хранения, транспортировки и ремонта.

Ремонт лобзика может выполняться только в определённых производителем сервисных пунктах. Аккумуляторные устройства до лж ны р ем онт ир ов ать ся т оль ко л ица ми , им ею щи ми соответствующую квалификацию.

Даже применяя устройство по назначению, нельзя полностью исключить определённых факторов остаточного риска. С учётом

конструкции электроинструмента может иметь место следующая

опасность:

- Прикосновение к пильному полотну в незащищённой области

электролобзика;

- Ожоги при смене пильного полотна. (Пильное полотно сильно

нагревается во время работы и чтобы избежать ожогов при его

смене, необходимо применять защитные рукавицы);

- Отбрасывание обрабатываемого предмета или его части;

- Трещина / поломка пильного полотна;

- Ухудшение слуха в результате неприменения необходимых

средств защиты слуха;

- Вредное для здоровья выделение древесной пыли в случае

выполнения работ в закрытом помещении.

СОСТАВ КОМПЛЕКТА:

ź Аккумуляторный лобзик - 1 шт. ź Полотно пильное - 2 шт.

ź Инструкция по обслуживанию - 1 шт.

ź Гарантийная карта - 1 шт.

ЭЛЕМЕНТЫ УСТРОЙСТВА:

Нумерация элементов устройства относиться к изображениям,

находящимся на страницах 2-3 инструкции по эксплуатации:

Рис. A: 1. Защита от прикосновения

2. Вспомогательное освещение

3. Кнопка безопасности

4. Включатель

5. Рукоятка

6. Аккумулятор*

7. Кнопка блокировки аккумулятора*

8. Отсасывающий патрубок

9. Регулируемая опорная подошва (0 - 45 )

o o

10. Переключатель маятникового движения

11. Пильное полотно

12. Зарядное устройство*

13. Кнопка индикатора уровня зарядки батареи*

14. Индикатор уровня заряда батареи* Рис. B: 15. Держатель полотна Рис. E: 16. Винты крепления подошвы

17. Шкала угла наклона

* Опи санные ил и предста вленные п ринадлежност и не

вх о дя т в ст а нд ар тн у ю к о мп ле кт а ци ю. П ол ны й асс ортим ент доп олнит ельно го о боруд овани я мо жно найти в нашем каталоге.

Page 22

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Напряжение питания 20 В d.c.

Частота вращения без нагрузки n = 0-2400/мин

Длина шага 20 мм Резание под углом 0 - 45

Макс. глубина резания

древесина 56 мм сталь 6 мм

o o

Вес (без батареи) 1,5 кг Уровень звукового давления (LpA) 97,93 дБ(A)

Уровень звуковой мощности (LwA) 86,93 дБ(A)

Погрешность измерения K , K

Вибрация согл. EN 62841

LpA LwA

резка древесины a

резка металла a 4,14 м/с

Погрешность измерения K

h, B

h, M

3 дБ(A)

3,57 м/с

1,5 м/с

Рекомендуемые аккумуляторы Li-ion 20В: VJ2AK (2Aч), VJ4AK (4Aч) Рекомендуемое зарядное устройство: VJ1LD (1ч)

Ук аза нн ый у ров ень в ибр аци и со от вет ств уе т о сн овн ым применениям электроинструмента. Если электроинструмент будет использован для других применений или с другими рабочими инструментами, а также, если не будет выполнен соответствующий технич еский уход, урове нь виб рации может отлич аться от указанного. Указанные выше причины могут привести к усилению воздействия вибраций в течение всего времени работы. Необходимо применять дополнительные меры безопасности с целью защиты оператора от воздействия вибрации, а именно: те хнич еск ий у ход з а э лек тро инс трум ент ом и ра боч ими инструментами, обеспечение соответствующей температуры рук, определение очерёдности рабочих операций. Заявленное общее значение вибрации и заявленные значения эмиссии шума были измерены в соответствии со стандартным методом испытаний и могут быть использованы для сравнения одного инструмента с другим. Заявленные общие значения вибрации и заявленные значения эмиссии шума можно использовать в предварительной оценке подверженности опасности.

Предупреждения:

Вибрация и эмиссия шума во время практического использования электроинструмента могут отличаться от заявленных значений, в зависимости от способа, которым инструменты используются, в особенности от типа обрабатываемого предмета. Следует определи ть средства безо пасности с целью защиты оп ер ато ра , ко то рые о сн овы ва ютс я н а р ас чет е у ров ня подверженности опасности в состоянии реального использования (учитывая все этапы опера ционного цикла , в ходе которых инструмент выключен и когда работает на холостом ходу, за исключением времени высвобождения).

ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ:

1. Перед каждым применением следует проверить, правильно ли

раб отают под вижн ые э лемен ты уст ройст ва, пр овери ть отсутствие их блокировки, трещин или повреждений, так как это може т им еть влия ние на пр авильн ую р аботу эл ектроинс труме нта. П режде чем пр иступ ить к эк сплуа тации , необходимо передать повреждённый инструмент на ремонт.

2. В слу чае ре зания уже обра ботанной дре весины след ует обращать внимание на инородные тела, например гвозди, шурупы и т.д.

n Зарядка аккумулятора

ВНИМАНИЕ! Устройс тво поставля ется без аккумулят ора и зарядного устройства. В зависимости от ваших потребностей вы

можете купить батарею VJ2AK 2.0 Aч, или 4.0 Aч и подходящее VJ4AK зарядное устройство VJ1LD (с временем зарядки 1-2 часа).

Состояние зарядки можно проверить, нажав кнопку индикатора уровня заряда аккумулятора (13). Один светящийся светодиод

соответствует низкому уровню заряда батареи, два светящихся светодиода показывают средний уровень, а три светящихся светодиода соответствуют полностью заряженному аккумулятору.

Прежде чем начать использовать ь-шуруповерт, необходимо дрел полностью зарядить аккумулятор.

Зарядное устройство VJ1LD

Первую зар ядку зар ядным у стройством рек омендуется VJ1 LD выполнять в течение не менее 1 часа (аккумулятор VJ2AK 2,0 Ач) или 2 часа (аккумулятор VJ4AK 4,0 Ач).

1. Нажать кно пку бло кировк и ак кумуля тора (7 ) и вы нуть

аккумулятор (6) из лобзика (см рис. А).

2. Подключите аккумулятор (6) к зарядному устройству (12).

3. Подключите вилку зарядного устройства к розетке 220-240 В, 50

Гц.

n Сигнализация зарядки батареи

Свечение зелёного светодиода означает, что зарядное устройство по дкл юче но к и сто чни ку пи тан ия . П осл е по дк люч ени я

аккумулятора загорится красный светодиод, указывающий, что

выполняется зарядка. Когда аккумуляторная батарея будет полностью заряжена красный светодиод погаснет и загорится зелёный светодиод.

После окончания зарядки, отключите зарядное устройство от сети и извлеките аккумулятор.

ВНИМАНИЕ! Во время зарядки батарея может слегка нагреться, это нормальная ситуация.

Литий-ионный аккумулятор можно заряжать в произвольный момент, без снижения в результате этого его долговечности. Прекращение процесса зарядки не несёт риска повреждения элементов аккумулятора.

n (см.рис. ) Установка пильного полотна В

Для лобзика можно использовать все доступные в торговой сети полотна с наконечником типа T (тип A согл. каталогу Profix). Чаще всего произ водители предл агают поло тна в ко мплектах , в зависимости от назначения они могут отличаться величиной и ти пом зу бье в. На уп ако вке ко мпл ект а п оло тен ли бо в прилагающейся брошюре производитель обычно информирует о назна чении отдел ьных полот ен. Са ми по лотна могут быть до по лни те льн о м арк ир ова ны р азл ич ным и ц вет ам и, в зависимости от материалов, которые предполагается резать.

ВНИМА НИЕ! П еред м онтажом полот на и всем и консервационными работами следует отключить

аккумулятор от устройства. При монтаже полотна следует носить защитные перчатки. При контакте с полотном существует опасность получения травм.

Page 23

Специальный держатель (15) обеспечивает быстрый монтаж полотна.

ź Оттянуть колесико держателя (15) в направлении стрелки (рис.

B) так, чтобы крепежная канавка была параллельна продольной

оси лобзика.

ź Вставить выбранное полотно (11), зубьями наружу до упора в

канавк у держ ателя (15). Отпус тить к олесико держ ателя, которое автоматически заблокирует полотно.

ВНИМАНИЕ! Следует проверить, хорошо ли посажено полотно . Свободн о вставл енное по лотно мо жет выпасть и нанести травму оператору.

ź Для высв обожден ия по лотна сле дует оття нуть коле сико

держателя (15) в направлении стрелки и вынуть полотно.

ВНИМАНИЕ: Не вынимать полотно из лобзика сразу же по окончании работы, оно может быть горячим и привести к ожогам. Пользуйтесь защитными перчатками.

ЭКСПЛУАТАЦИЯ:

n Включение/выключение

Чтобы включить электроинструмент сперва следует нажать кнопку безопасности (3) с левой либо правой стороны рукоятки (5), а затем нажать включатель (4). Включатель (4) имеет плавную регулировку скорости вращения. Это позволяет подобрать скорость резания, которая зависит от типа обрабатываемого материала и условий работы и может быть оптимально подобрана опытным путем. Скорость вращен ия будет увели чиваться вме сте с глубиной нажатия включателя. Чтобы выключить лобзик следует отпустить включатель (6).

n Регулировка маятникового движения

С левой стороны корпуса находится переключатель регулировки вспомогательного маятникового движения (10) головки лобзика (функция подрезки). Это дополнительное удобство позволяет оптимизировать протекание рабочего процесса при обработке определенного материала. Маятниковое движение может быть установлено переключателем (10) в четырех диапазонах. Переключение можно выполнить при работающем устройстве: Ступень 0 - Осцилляция выключена Ступень 1 - Малая величина осцилляции Ступень 2 - Средняя величина осцилляции Ступень 3 - Большая величина осцилляции

Рекомендуется:

ź Диапазон маятник овой осцилляци и следует выбират ь тем

меньший, возможно полностью выключить, чем более гладким должен быть отрезанный край.

ź Во время обработки тонких материалов, таких как листовой

металл, вообще выключить маятниковое движение.

ź При работе с твердыми материалами, такими как сталь, следует

работать с небольшим маятниковым движением.

ź С мягкими материалами и во время распиливания вдоль

волокон следует работать с максим альным маятн иковым движением.

ź При использовании полотна ножевого типа рекомендуется

выключить маятниковое движение.

Оптимальный режим работы можно подобрать только опытным путем. При резании металла рекомендуется применять охлаждающесмазывающее средство, нанесенное вдоль линии резания.

n Защита от прикосновения

Ра змещ ённ ая на ко рпу се за щит а о т п рик осно вен ия (1 ) предотвращает непреднамеренное прикосновение к пильному полотну во время работы. Запрещено её устранять.

n Вырезание

С помощью дрели просверлить в зоне вырезания отверстие диаметром 10 мм. Ввести полотно пилы в отверстие и начать вырезание.

n Выполнение надрезов (см. рис. C-D)

ВН ИМ АН ИЕ : С по со бо м в ып ол не ни я н ад ре зо в (врез ания) можно обраб атывать тол ько мя гкие материалы, такие как древесина, гипсовые плиты или

аналогичные материалы! Для выполнения надрезов применять только короткие пильные полотна. Выполнение надрезов возможно только с углом косого пропила равным 0°.

Установить электроинструмент передним краем опорной подошвы (9 ) н а о бра бат ыва емы й пр едм ет и вк люч ить ег о. Д ля электроинструмента с регулируемой частотой ходов необходимо установить максимальную её величину. Сильно прижать электроинструмент к обрабатываемому предмету и до бит ься с вобо дно го уг луб лени я п иль ного по лот на в обрабатываемый материал. Когда опорная подошва (9) ляжет всей своей поверхностью на обрабатываемом материале, выполнить пропил далее вдоль линии резки.

n Резание под углом (см. рис. E)

Лобзиком также можно резать под углом 0° - 45° как влево, так и вправо.

ВНИМАНИЕ! Перед изменением угла установки подошвы лобзика (9) следует отключить аккумулятор от устройства.

Подошва лобзика (9) имеет заводскую установку в шаговой позиции (0°). Для косого резания следует расслабить винты (16) на плите подошвы лобзика (9) с помощью отвертки. После легкого перемещения подошвы назад ее можно установить под углом в указанн ом выше ди апазоне, пользу ясь шка лой (17) . После соответствующей установки подошвы следует передвинуть её вперёд и закрутить винты.

ВН ИМ АН ИЕ ! С ле ду ет п ро вер ит ь, хо ро шо ли закреплена подошва лобзика. Движущаяся, расслабленная подошва может стать причиной несчастного

случая на рабочем месте.

n Вспомогательное освещение

Электролобзик оснащен вспомогательным освещением (2) места пропила, которое включается при нажатии выключателя (4).

n Указания

Основные правила правильной эксплуатации лобзика:

- следу ет разрез ать матер иал с умере нным нажи мом, не допуская перегрузки лобзика;

- чрезмерный нажим на лобзик может привести к замедлению или остановке поступательно-возвратного движения, что может

Page 24

привести к остановке процесса резания;

- пр и ре зании по дошва лобз ика дол жна при легать все й поверхностью к обрабатываемому материалу;

- вырезание фасонного отверстия в твердых материалах следует начать с просверливания отверстия, позволяющего вставить в него по лот но. В п рот ивн ом сл уча е су щес тву ет в озмо жно сть отбрасывания и поломки полотна;

- при резании по линии, составляющей острый угол, либо по соединенной дуге малого радиуса, лучше всего использовать узкие полотна и выключить вспомогательное маятниковое движение головки.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Машину сле дует хр анить в месте, не доступном для дет ей, содержать в чистоте, защищать от влаги и попадания пыли. Условия хранения должны исключать возможность механических повреждений и влияния атмосферных условий. В целом ло бзик не треб ует сп ециальног о обсл уживания и кон серва ции. Одн ако пе риоди ческ ое с мазы вание рол ика, ведущего полотно, обеспечит его долговечность. Следует регулярно проверять, хорош о ли закручены винты, крепящие корпус и пятку лобзика. При необходимости тщательно закрутить. По окончании работы рекомендуется продуть сжатым воздухом ве нт иля ци онн ые от ве рст ия и д ерж ат ель п оло тн а. Э то пре дотвр ащает пов режде ние под шипни ков, уд алит п ыль, блокирующую приток воздуха, охлаждающего двигатель. Корпус следует чистить влажной и чистой салфеткой, с небольшим количеством мыла, а затем насухо вытереть. Не применять никаких чистящих средств и растворителей; они могут повредить детали устройства, выполненные из пластмассы. Необходимо следить, чтобы внутрь устройства не попала вода. Зарядное устройство нужно чистить при помощи сухой тряпочки.

ТРАНСПОРТИРОВКА:

Электроинструмент следует транспортировать и складировать в упаковке, защищающей от влаги, проникновения пыли и мелких объек тов, о собенно нео бходимо защ итить вент иляционны е отверстия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить двигатель. Если вы вын имаете акку мулято р из ус тройст ва на вре мя тра нспор тиро вки ил и хр анен ия, уб едите сь, чт о к онтак ты аккумулятора не будут закорочены. Из чемодана, ящика для инструментов или транспортного контейнера следует удалить металлические детали, такие как винты, гвозди, кронштейны, разбросанные биты, провода или металлические опилки, или иным образом не допустить контакта этих элементов с батареей.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС», ул. Марывильска 34, 03-228 Варшава, ПОЛЬША

Настоящее устройство соответствует польским и европейским стандартам, а также указаниям по технике безопасности.

ВНИМ АНИЕ! В слу чае т ехниче ских проб лем о братит есь в авторизова нный сервис ный центр. Все работы по ремонту дол жны вы пол нять ся кв али фиц иров анн ым пе рсон ало м с применением оригинальных запасных частей.

ПИКТОГРАММЫ:

Описание знако в, имеющих ся на щитке и информ ационных наклейках на электроинструменте:

ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ

ЗАПРЕЩЕНО СМОТРЕТЬ В ЛУЧ ЛАЗЕРА

ЛАЗЕРНОЕ УСТРОЙСТВО КЛАССА «2»

λ: 650 nm P≤ 1 mW

EN 60825-1:2014

« Пе ред вк лю чен ием и на чал ом р або ты не обх оди мо пр очи тат ь и нс тру кци ю п о эксплуатации.»

«Защищайте аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце.»

« »Не выбрасывайте аккумуляторы в огонь.

« »Не выбрасывайте аккумуляторы в воду.

«Для использования только внутри помеще-

ний.»

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИМА НИЕ: Указ анный симв ол оз начает зап рет

размещения использованных электроинструментов вместе с другими отходами (за это грозит наказание в

виде штрафа). Опасные компоненты, имеющиеся в электричес ком и э лектронном о борудовании, отрицате льно влияют на окружающую среду и здоровье.

Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует система сбора испо льзованного оборудовани я, предусмат ривающая, что все пункты продажи в/у оборудования обязаны принимать использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

Page 25

ТИПИЧНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ:

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА РЕШЕНИЕ ПРОБЛЕМЫ

Проверить состояние батареи, в случае необходимости выполнить её подзарядку или заменить на новую. Если электроинструмент всё равно не работает, необходимо отправить его в сервисный пункт по указанному в гарантийной карте адресу.

Заменить угольные щётки в сервисном пункте.

Лобзик не работает.

Нарушение работы

электродвигателя.

О тс у т с тв и е п и та н и я, по вр ежд ен ие э ле ктр одвигателя или включателя.

Разряжена батарея. Зарядить батарею.

Изношены угольные щётки.

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента. Насто ящая инс трукция п о экс плуатац ии за щищена ав торским и пра вами. Зап рещено е ё коп ировани е и размножение без согласия ООО «ПРОФИКС».

Page 26

INSTRUCŢIUNE DE FOLOSIRE

TRAFORAJ CU ACUMULATOR VJR50

Traducere din instrucţiunea originală

ÎNAINTE DE UTILIZARE, CITIŢI ACESTE INSTRUCŢIUNI. Păstrează instrucţiunile pentru o folosire viitoare. ATENŢIE! Citeşte toate avertismentele referitoare la protecţia muncii marcate cu simboluri şi toate

indicaţiile referitoare la utilizarea în siguranţă.

Nerespectarea avertismentelor de mai jos, poate duce la accidente şi la electrocutare, incendiu şi/sau la vătămări corporale.

Păstreaz ă toate avertis mentele şi indica ţiile refe ritoare l a protecţia muncii, pentru a le folosi în viitor.

În avertismentele de mai jos, termenul “unealtă electrică” înseamnă unealtă care este alimentată de la reţea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENŢIE! Reguli generale de protecţie a muncii.

Siguranţa la locul de muncă:

a) La locul de muncă păstrează curăţenie şi bună iluminare. Zonele

şi bancurile de lucru aglomerate cheamă accidentele.

b) Nu utilizaţi unealta electrică în atmosferi explozive, formate din

lichide inflamabile, gaze sau lichide. Unelata elec trică produce

scântei, care pot aprinde praful sau aburii.

c) Ţineţi copiii departe de locurile în care unealta elec trică este

folosită. Distragerea atenţiei poate duce la pierderea atenţiei asupra

uneltei electrice.

ATENŢIE! Reguli generale cu privire la utilizarea în

siguranţă a uneltei.

Siguranţa electrică:

a) Ştecherul uneltei electrice trebuie să fie conforme cu priza. Este

interzisă modificarea ştecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protecţie. Nemodificarea ştecherelor şi a prizelor

micşorează riscul de electrocutare.

b) Evitaţi să atingeţi suprafaţa de împământenire sau conectările

la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală şi frigidere. În cazul atingeri părţilor împământenite, creşte

riscul de electrocutare.

c) Nu expuneţi sculele electrice în condiţii de ploaie sau mediu

umed. În caz de infiltraţie cu apă, creşte riscul de electrocutare.

d) Nu abuzaţi de cablurile de conectare. Nu folosiţi cablul de

alim entare la mut area, tra gerea un eltei sa u tra gerea ştecherului din priză. Păstraţi cablul de alimentare departe de surse de căldură, ulei, muchii ascuţite sau părţi în mişcare.

Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

e) În cazul în c are unealta electrică este folosită în aer liber,

conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcţionării în aer liber. Folosirea prelungitorului destinat

funcţionării în aer liber, micşorează riscul de electrocutare.

f) Vă recomandăm să racordaţi aparatul la o reţea electrică dotată

cu un comutator cu curent diferenţial (RCD) cu amperaj de acţionare de 30mA sau mai mic.

g) În cazul în c are unealta electrică este folosită în mediu umed,

este inev itabilă, uti lizarea unui dispoz itiv d e prote cţie împotriva tensiunii de alimentare, cum ar fi aplicarea unui dispozitiv de curent rezidual (RCD). Folosirea RCD micşorează riscul

de electrocutare.

ATENŢIE! Avertismente generale cu privire la siguranţa folosirii uneltei.

Siguranţă personală:

a) Acest echipament nu este destinat utilizării de către persoane

(inclusiv copii) cu abilităţi fizic e reduse, senzorial e sau mentale, sau de persoane care nu au experienţă sau nu cunosc echipa mentul, cu excep ţia c azului în care are loc sub supraveghere sau în conformitate cu instrucţia de folosire a echipamentului, de către o persoană responsabilă pentru siguranţa lor.

b) Trebuie să fiţi atent, să aveţi grijă ce faceţi şi să păstraţi bun

simţ în timpul folosirii uneltei electrice. Nu folosiţi unealta

electrică, când sunteţi obosiţi sau sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul

lucrului cu unelata electrică poate cauza vătămări personale grave.

c) Folosiţi echipament de protecţie. Purtaţi întotdeauna ochelari

de protecţie. Folosind echipamentul de protecţie cum ar fi masca de

praf, pantofi cu anti-alunecare, caşti sau protecţie auditivă, micşoraţi riscul de vătămare.

d) Evitaţi pornirea accidentală. Înainte de conectarea la sursa de

alimentare şi/sau înainte de conectarea bateriei şi înainte de ridicarea sau mutarea uneltei asiguraţivă că comutatorul uneltei electrice este în poziţia oprită. Mutarea uneltei electrice cu

degetul pe comutator sau conectarea uneltei electrice la reţeaua de alimentare în poziţia pornită poate provoca un accident.

e) Înainte de pornirea uneltei electrice îndepărtaţi toate uneltele

din apropiere. Lăsarea de unelte pe părţile de mişcare ale uneltei

electrice poate duce la vătămări corporale.

f) Nu vă aplecaţi prea mult. Trebuie să staţi sigur şi să menţineţi

echilibrul. Acest lucru va permite un control mai bun asupra uneltei

electrice în situaţii neaşteptate.

g) Îmbră caţi-vă coresp unzător. Nu purtaţ i haine largi sau

bijuterii. Ţineţi părul strâns, hainele şi mănuşile departe de părţile în

mişcare. Hainele largi, bijuteria sau părul lung se pot agăţa de părţile în mişcare.

h) Da că e chip ame ntu l e ste po tri vit p ent ru co nec tar ea

extractorului de praf extern şi a colectorului de praf, asiguraţivă că acestea sunt conectate şi folosite corec t. Folosirea

colectorului de praf poate reduce riscul de pericole legate de prăfuite.

i) Nu permiteți ca abilitățile obținute prin utilizarea frecventă a

sculei electrice să vă facă să vă simțiți prea încrezători în sine și să ignorați regulile de siguranță. Acțiunile necorespunzătoare pot

provoca vătămări grave într-o fracțiune de secundă.

ATENŢIE! Avertismente generale cu privire la folosirea în siguranţă a uneltei. Utilizarea şi îngrijirea uneltei electrice:

a) Nu supraîncărcaţi unealta electrică. Utilizaţi o unealtă electrică

în funcţie de puterea necesară muncii efectuate. Unealta electrică

corectă va permite o funcţionare mai bună şi este sigură în cazul însărcinării, pentru care a fost proiectată.

b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu

porneşte şi nu opreşte unealta. Fiecare unealtă electrică care nu

porneşte sau nu se opreşte este periculoasă şi trebuie reparată.

Page 27

c) Deconectaţi ştecherul de la sursa de alimentare a uneltei

electrice şi/sau deconectaţi bateria înainte de orice setare, schimbare de părţi sau depozitare. Aceste mijloace de protecţie

reduc riscul unei porniri accidentale a uneltei electrice.

d) Unealta electrică nefolosită trebuie depozitată departe de

copii şi nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucţie de folosire a uneltei electrice. Unelata elec trică este periculoasă când

este folosită de o persoană fără experienţă.

e) Unelata electrică trebuie bine întreţinută. Trebuie controlată

alinierea sau bruierea pieselor în mişcare, ruperea pieselor şi alţi factori care pot avea influenţă la funcţionarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreţinerea

necorespunzătoare a uneltei electrica.

f) Uneltele de tăiere trebuie să fie ascuţite şi curate. Întreţinerea

părţilor ascuţite ale uneltelor de tăiere reduce riscul de blocare în material şi uşurează folosirea.

g) Unealta electrică, echipamentul, uneltele de lucru, etc.

trebuiesc folosite în conformitate cu această instrucţie, ţinând cont de tipul şi concondiţiile de lucru. Utilizarea uneltei

electrice în alt mod decât este destinaţia, poate duce la situaţii periculoase.

h) La temperaturi scăzute, sau după o perioadă îndelungată de

nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corec t unsoarea în mecanismul de transmisie.

i) Pentru curăţirea uneltei electrice folosiţi o cârpă moale,

umedă (nu udă) şi săpun. Nu folosiţi benzină, diluanţi sau alte

mijloace care pot deteriora echipamentul.

j) Unealta electrică trebuie depozitată/transportată numai

după ce ne -am asigurat că toate elementele în mişcare sunt blocate şi asigu rate cu ajutoru l elem entelor origin ale destinate blocării.

k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat

împotriva prafului şi a umezelii.

l) Transportul uneltei electric trebuie să aibă loc în ambalajul

original, asigurat împotriva deteriorărilor mecanice.

m) Mânerele și suprafețele de prindere trebuie să fie menținute

curate fără ulei și grăsime. Mânerele și suprafețele de prindere

alunecoase nu permit ținerea în siguranță și controlul sculei în situații neașteptate.

ATENŢ IE! Aver tism ente ge neral e cu pri vire la folosirea în siguranţă a uneltei.

Repararea:

a) Re par aţii în ga ranţ ie şi po stga ran ţie al e u nel telo r

dumneavoastră electrice sunt efectuate de Service-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparaţiilor şi utilizarea de piese originale de schimb.

ATENŢIE!

În ti mpul uti lizăr ii u neltei ele ctric e se reco mandă respectarea regulilor de bază ale siguranţei muncii, pentru a evita incendiile, electrocutarea sau vătămări mecanice.

AVERTIZARE! TRAFORA J CU ACUMULATOR, indicaţii detaliate privito are la siguran ţa de utilizare a

aparatului: a) Pe durata lucrului atunci când unealta de lucru poate atinge

cabl uri elec trice as cunse su b ten siune sau cab lul d e alimentare, ţineţi unealta electrică doar de suprafeţele izolate ale mânerelor.Contactul cu cablul de reţea poate transmite o

parte de tensiune pe piesele metalice ale aparatului iar acest lucru ar putea duce la electrocutare.

b) Trebuie să folosiţi instrumente de căutare corespunzătoare

pentru a localiza cablurile de alimentare ascunse, sau să cereţi informaţii la administraţia clădirii. Contactul cu cablurile

sub tensiune poate provoca incendii şi constituie pericol de electrocutare. Deteriorarea furtunului de alimentare cu gaz constituie pericol de explozie. Perforarea ţevilor de canalizare produce pagube materiale.

c) S e interzice prelucrarea de materiale care conţin azbest.

Azbestul poate provoca cancer.

d) Loc ul de muncă trebuie menţinut c urat. Amestecurile de

materiale sunt ex trem de periculoase. Pulberea de metale uşoare se poate aprinde sau poate exploda.

e) Trebuie să asiguraţi obiectul prelucrat. Asiguraţi-vă că toare

clemele de fixare sunt strânse şi verificaţi ca să nu joace prea tare. Veţi fi mai în siguranţă dacă fixaţi obiectul prelucrat într-un aparat de fixare sau cu o menghină decât dacă îl ţineţi în mână.

f) Trebuie să purtaţi mereu ochelari de protecţie şi protecţie

auditivă. Folosiţi, atunci când este necesar, măsurile de protecţie personală corespunzătoare:

- masca de protecţie pentru a diminua riscul de inhalare de praf cu

efect nociv,

- mănuşi de protecţie atunci când lama se mişcă şi prelucraţi un

material poros.

g) Aveţi grijă ca piciorul de ajustare (9) în timpul tăierii să fie

montat corespunzător. Lama blocată se poate rupe şi poate provoca recul.

h) Trebuie să folosiţi numai lame care nu sunt deteriorate şi nu

au defecte. Lamele strâmbe sau neascuţite se pot rupe sau pot provoca

apariţia forţei de revenire.

i) Aparatul electric trebuie pornit înainte ca lama să atingă

materialul. În caz contrar există pericolul de recul, deoarece aparatul

folosit se blochează în obiectul prelucrat.

j) Trebuie să ţineţi mâinile departe de spaţiul de tăiere. Nu

aşezaţi mâinile sub obiectul prelucrat. În caz de contact cu lama există pericolul de rănire.

k) După ce terminaţi lucrarea trebuie să opriţi aparatul electric.

Lama poate fi scoasă din materialul prelucrat atunci când este oprită. Astfel evitaţi recului şi puteţi aşeza deopar te în condiţii de

siguranţă aparatul electric.

l) Decuplaţi acumulatorul de la aparat în timpul pauzelor de

lucru, atunci când schimbaţi lama, pe durata reparaţiilor, curăţării sau ajustării.

ATENŢIE! Utilizare sigură a acumulatorilor şi încărcătorilor:

Utilizare acumulatoare:

a) Utilizaţi numai acumulatorii care corespund la specific area

dată de producător. În cazul utilizării unor alte acumulatorii, se

poate întâmpla o crăpare, o descompunere, o vătămare corporală sau un incendiu.

Page 28

b) ATENŢIE: În cazul în care acumulatorul se deteriorează sau

este folosit necorespunzător pot apărea emisii de gaze explozive. Acumulatorul trebuie ţinut departe de sursa de foc şi trebuie să asiguraţi ventilaţie corespunzătoare în timp ce este încărcat. Nu lăsaţi acumulatorul pentru mult timp în mediu cu

temperatură ridicată (în locuri expuse la lumina soarelui, în apropierea caloriferelor şi în toate locurile unde temperatura depăşeşte 40 C ).

c) Încărc area acumulatorului trebuie să se efectueze în mediul

cu temperatura între 15-25 de grade °C.

d) Înc ărcaţi u nealta doa r cu încărc ătorul reco mandat de

producător. În cazul în care folosiţi un încărcător proiectat pentru

încărcarea altor baterii, acumulatoare există riscul de rănire sau de incendiu.

e) Nu expuneţi acumulatorul la acţionarea apei şi umidităţii. f) Dacă intenţionaţi să încărcaţi mai multe dec ât un singur

acumulator, trebuie să faceţi o pauză de 30 de minute între încărcării succesive.

g) În nici un caz nu deschideţi acumulatorul. h) În condiţii nefavorabile din ac umulator se poate scurge

lichi d; evi taţi cont actul cu l ichidul. În caz ul în care utilizatorul intră în contact cu lichidul, trebuie să spălaţi locul cu apă. În caz de contact cu ochiul, trebuie să apelaţi la ajutorul medicului. Lichidul scurs din acumulator poate provoca

iritaţii sau arsuri.

i) În c azul în care nu utilizaţi bateria acumulator, trebuie să o

depozitaţi departe de obiecte metalice precum agrafe de birou, mone de, chei, cuie, şur uburi, s au alte ob iecte metalide de dimensiuni mici, care pot scurtcircuita bornele acumulatorului. Scurtcircuitarea acumulatorului poate provoca

arsuri sau incendiu.

j) Nu aruncaţi acumulatoarele în foc. k) Nu încărcaţi acumulator stricat.

Acumulatoarele sunt destinate pentru încărcare multiplă, conţin litiu care este dăunător pentru mediul înconjurător. După perioada de folosire, acumulatorul trebuie utilizat în

Li-Ion

conformitate cu legislaţia despre protecţia mediului natural. În acest sens, acumulatorul trebuie total epuizat, scos din electroutilaj şi predat la un punct de utilizare a acumulatoarelor sau la magazinul, în care a fost cumpărat.

Utilizare încărcător:

a) Pentru încărcare folosiţi doar încărcătorul recomandat de

producător. Folosirea încărcătorului proiectat pentru încărcarea altui

tip de baterii acumulatoare poate provoca incendiu.

b) Nu demontaţi încărcătorul. c) Încărcătorul poate fi folosit doar în încăperil. Nu expuneţi

încărcătorul la acţiunea apei şi a umidităţii.

d) Încărcaţi doar în intervalul de temperaturi 15 -25 C.

o o

e) Nu introduceţi niciun fel de obiecte metalice în încărcător.

STRUCTURA ŞI DESTINAŢIA TRAFORAJULUI:

Traforajul cu acumulator este dotat cu un sistem electronic de ajustare a turaţiei. Posibilitatea de ajustare a turaţiei, precum şi turaţia în 4 trepte a deplasării lamei oferă eficacitatea optimă a procesului de tăiere. Traforajul este destinat pentru efectuarea de tăieri şi secţionări în lemn şi materiale lemnoase, materiale sintetice, metal, plăci ceramice şi cauciuc.

Procesul de tăiere se realizează cu ajutorul lamei corespunzătoare potrivite pentru materialul prelucrat. Aparatul este adaptat pentru efectuarea de tăieturi drepte şi oblice, la un unghi de max. 45°. Aparatul este destinat pentru lucrări casnice şi industriale cu intensitate medie. Aparatul nu poate fi utilizat pentru lucrări de lungă durată în condiţii dificile.

Nu folosiţi aparatul pentru efectuarea de lucrări care necesită utilizarea unui aparat profesional. Fiecare utilizare a traforajului

care nu corespunde destinaţiei acestuia ce a fost menţonată mai sus este interzisă şi duce la pierderea garanţiei iar producătorul nu este responsabil pentru pagubele ce au loc în aceste circumstanţe. Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului şi mediului. Utilizarea corectă a traforajului se referă, de asemenea, la mentenanţa, depozitarea, transportarea şi repararea acestuia. Traforajul poate fi reparat doar în puncte de ser vice indicate de producător. Aparatele cu acumulator trebuie reparate doar de persoane autorizate. Chiar dacă se respectă regulile de utilizare conformă cu destinaţia aparatului este imposibilă eliminarea în totalitate a anumitor factori de risc rezidual. În funcţie de modul de construcţie şi alcătuirea aparatului pot fi identificate următoarele tipuri de pericol:

- Atingerea lamei în timpul funcţionării în spaţiul neacoperit al traforajului;

- Arsuri la înlocuirea lamei. (În timpul operării lama se încălzeşte foarte tare, pentru a evita arsurile la înlocuirea acestuia trebuie să folosiţi mănuşi de protecţie);

- Aruncarea obiectului prelucrat sau a unor părţi din obiectul prelucrat;

- Fisurarea/ruperea lamei;

- Deteriorarea auzului în cazul în care nu se foloseşte protecţia auditivă necesară;

- Emisiile de praf de lemn dăunător pentru sănătate în cazul în care se efectuează lucrări în încăperi închise.

n Completare

ź Traforaj cu acumulator -1 buc. ź Lamă - 2 buc. ź Instrucţiuni de utilizare - 1 buc. ź Fişă de garanţie - 1 buc.

n Elementele maşinii

Numerotarea pieselor din aparat se referă la reprezentarea grafică amplasată pe paginile 2-3 din instrucţiunile de utilizare:

Des.A: 1. Carcasă cu protecție la contact

2. Iluminat auxiliar

3. Buton de siguranţă

4. Comutator

5. Mâner

6. Acumulator*

7. Buton blocare acumulator* Ştuţ aspirare 8.

9. Picior ajustabil (0 - 45 )

o o

10. Comutator mişcare pendulatoare

11. Lamă

Page 29

12. Încărcător*

13. Buton indicator nivel de încărcare baterie*

14. Indicator nivel de încărcare baterie*

Des.B: 15. Suport lamă Des.E: 16. Şuruburi pentru fixare picior Scală unghi oblic 17.

*Echipamentul descris sau prezentat nu face parte din dotarea standard. Asortimentul complet de dotare poate fi găsit în catalogul nostru.

DATE TEHNICE:

Tensiune de alimentare 20 V d.c. Viteză de rotire fără sarcină n = 0-2400/min Lungime oscilație 20 mm

Tăiere unghiulară 0 - 45 Adâncimea max. de tăiere

lemn 56 mm oţel 6 mm

o o

Masă (fara baterie) 1,5 kg Nivel de presiune acustică (LpA) 97,93 dB(A)

Nivel de putere acustică (LwA) 86,93 dB(A) Incertitudine K , K

LpA LwA

Vibraţii cf. EN 62841

Incertitudine K

tăiere în lemn a 3,57 m/s

tăiere în metal a 4,14 m/s

h, B

h, M

3 dB(A)

1,5 m/s

Acumulatori recomandați Li-ion 20V: VJ2AK (2Ah), VJ4AK (4Ah)

Încărcător recomandat: VJ1LD (1h)

Nivelul menţionat de vibraţii este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum şi dacă nu va fi întreţinut corespunzător, nivelul de vibraţii ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibraţii pe toată durata timpului de funcţionare. Trebuie să introduceţi mijloace adiţionale de siguranţă, care au scopul de a proteja operatorul de efectele de expunere la vibraţii, de ex.: Întreţinere aparat electric şi inst rumente de lucru, asigura rea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operaţiilor de muncă. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot au fost măsurate în conformitate cu metoda standard de testare și pot fi utilizate pentru a compara un dispozitiv cu altul. Valoarea totală declarată a vibrațiilor și valorile declarate ale emisiei de zgomot pot fi utilizate în evaluarea inițială a expunerii.

Avertismente:

Vibrațiile și emisiile de zgomot în timpul utilizării efective a sculei electrice pot să difere de valorile declarate în funcție de modul în care sunt utilizate uneltele, în special de tipul piesei prelucrate. Trebuie determinate măsuri de siguranță pentru protejarea operatorului, care se bazează pe estimarea expunerii în starea reală de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul în care instrumentul este oprit și când funcționează în ralanti, cu excepția timpului de declanșare).

PREGĂTIRE PENTRU UTILIZARE:

1. Înainte de fiecare utilizare trebuie să verificaţi dacă piesele mobile ale

aparatului funcţionează în mod corespunzător şi nu sunt blocate sau deteriorate ceea ce ar putea avea impac t asupra modului de funcţionare a uneltei. Unealta deteriorată trebuie reparată înainte de a o utiliza din nou.

2. Atunci când tăiaţi lemn care a fost prelucrat anterior, aveţi grijă la obiectele străine, de ex. cuie, şuruburi, etc.

n Încărcare acumulator

ATENŢIE! Aparatul este livrat fără acumulator și încărcător. În funcție de necesități puteți achiziționa un acumulator 2.0Ah V sau 4.0Ah VJ2AK J4AK precum și încărcătorul corespunzător V 1 (cu durata de încărcare de 1-2 J LD ore).

Pentru a verifica nivelul de încărcare apăsați butonul indicatorului nivelului de încărcare a bateriilor (13). În cazul în care doar o singură diodă LED este aprinsă înseamnă că nivelul de încărcare al bateriei este scăzut, în cazul în care se aprind două diode înseamnă că nivelul de încărcare este mediu, iar trei diode aprinse înseamnă că acumulatorul este încărcat integral. Înainte de utilizare trebuie să încărcaţi complet acumulatorul.

Încărcător VJ1LD

Se recomandă ca prima încărcare cu ajutorul încărcătorului VJ1LD să dureze minimum 1 oră (baterie VJ2AK de 2,0 Ah), sau 2 ore (baterie VJ4AK de 4,0 Ah).

1. Apăsaţi b utonul de blocare a acum ulatorului (7) şi scoateţi

acumulatorul (6) din traforaj (vezi des. A).

2. ț (6) (12).Conecta i acumulatorul la încărcător

3. Conectați ștecherul încărcătorului la priza de rețea 220-240 V, 50Hz.

n Semnalizare încărcare baterie

Dioda verde LED aprinsă pe încărcător informează că încărcătorul este conectat la sursa de alimentare. După conectarea acumulatorului se aprinde dioda roșie, care informează că încărcarea este în curs. Atunci când bateria este încărcată integral, dioda roșie se va stinge și se aprinde dioda verde.

Dup ă ce proc esul de înc ărcare s-a ter minat, de cupla ţi încărcătorul de la reţea şi scoateţi acumulatorul.

ATENȚIE! Pe durata încărcării acumulatorul se poate încălzi puțin, acesta este un fenomen normal.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără a afecta în niciun fel durata de viaţă a acestuia. Întreruperea procesului de încărcare nu duce la deteriorarea celulelor acumulatorului.

n Montarea lamei (vezi des. B)

Traforajul poate fi utilizat cu toate lamele disponibile pe piaţă cu racord tip T (tip A cf. catalogului Profix). Lamele oferite de către producător cel mai des în seturi, în funcţie de destinaţie pot diferi prin dimensiuni şi tipul dinţilor de tăiere. Pe ambalajul setului de lame sau în instrucţiunile ataşate, producătorul informează, de obicei, cu privire la destinaţia fiecărei lame. Lamele în sine pot fi marcate cu culori diferite în funcţie de materialul prevăzut pentru tăiere.

ATENŢIE! Înainte de a monta lama şi de a efectua orice lucrare de mentenanţă trebuie să decuplaţi acumulatorul de

la aparat. Atunci când montaţi lama trebuie să folosiţi mănuşi de protecţie. În caz de contact cu lama există pericolul de rănire.

Suportul special (15) permite montajul rapid al lamei.

Page 30

ź Trageţi rotiţa suportului (15) în direcţia săgeţii (des. B) astfel încât

canelura de fixare să fie paralelă cu axul longitudinal al traforajului.

ź Introduceţi lama selec tată (11) cu dinţii îndreptaţi spre afară la

maximum în canelura din soclu (15). Daţi drumul rotiţei soclului pentru a bloca automat lama.

ATENŢIE! Verificaţi dacă lama este bine fixată. Lama care joacă poate cădea şi răni operatorul.

ź Pentru a scoate lama trageţi rotiţa soclului (15) în direcţia săgeţii şi

scoateţi lama.

ATENŢIE: Nu mişcaţi lama utilizată anterior, aceasta poate fi fierbinte şi provoca arsuri. Purtaţi mănuşi de protecţie.

OPERARE:

n Pornire/oprire

Pentru a porni unealta electrică trebuie să apăsaţi mai întâi butonul de siguranţă (3) din stânga sau din dreapta mânerului (5) iar apoi apăsaţi comutatorul (4). Comutatorul (4) este prevăzut cu ajustarea lină a turaţiei. Acest lucru permite selectarea vitezei de tăiere care depinde de tipul de material prelucrat şi de condiţiile de lucru şi poate fi selectată în mod optim prin probe practice. Turaţia va creşte odată cu adâncimea de apăsare a comutatorului. Pentru a opri traforajul încetaţi să apăsaţi comutatorul (4).

n Ajustarea mişcării pendulatoare

Pe carcasa ferăstrăului, pe partea stângă se află comutatorul de ajustare auxiliară a mişcării pendulatoare (10) a capului traforajului (funcţie de tăiere). Această facilitate adiţională permite optimizarea lucrului atunci când prelucraţi diferite materiale. Mişcarea pendulatoare poate fi setată cu comutatorul (10) în patru intervale. Comutarea poate avea loc atunci când aparatul este în funcţiune: Nivelul 0 - Oscilaţie oprită Nivelul 1 - Oscilaţie redusă Nivelul 2 - Oscilaţie medie Nivelul 3 - Oscilaţie mare

Se recomandă:

ź Intervalul de oscilare pendulatoare trebuie să fie cu atât mai mic,

respectiv oprit definitiv, în funcţie de cât de netedă trebuie să fie marginea de tăiere.

ź Atunci când prelucraţi materiale subţiri precum de ex. coli de tablă

trebuie să opriţi oscilaţia.

ź Atunci când prelucraţi materiale tari precum de ex. oţel trebuie să

lucraţi cu oscilaţie redusă.

ź Atunci când prelucraţi materiale moi sau când tăiaţi de-a lungul

fibrelor trebuie să lucraţi cu oscilaţie maximă.

ź Atunci când folosiţi lame de tip cuţit vă recomandăm să opriţi oscilaţia.

Parametri optimi de lucru pot fi selectaţi doar în urma testelor practice. Atunci când tăiaţi metale vă recomandăm să folosiţi de-a lungul liniei de tăiere un agent de răcire / lubrifiere.

n Carcasă anticontact nCarcasa anticontact (1) amplasată pe carcasa aparatului nu permite

contactul nedorit al lamei în timpul lucrului şi se interzice îndepărtarea acesteia.

n Tăiere

Folosiţi o maşină de găurit pentru a efectua un orificiu de 10 mm în zona tăiată.Introduceţi lama traforajului în orificiu şi începeţi să tăiaţi.

n Tăiere în adâncime (vezi des. C-D)

ATENŢIE: Prin procesul de tăiere în adâncime puteţi tăia materiale moi precum lemn, plăci de gips sau similare! Pentru a efectua tăiere în adâncime trebuie să folosiţi doar

lame scurte. Tăierea în adâncime este posibilă doar la unghiul de 0°.

Aşezaţi unealta electrică cu marginea frontală a piciorului (9) pe obiectul prelucrat şi porniţi. În cazul uneltelor electrice cu turaţie ajustabilă trebuie să selectaţi turaţia maximă. Apăsaţi puternic unealta electrică pe obiec tul prelucrat şi introduceţi lama în obiectul prelucrat până la adâncimea dorită. În cazul în care doar piciorul (9) este aşezat cu întreaga talpă pe obiectul prelucrat tăiaţi în continuare de-a lungul liniei marcate de tăiere.

n Tăiere unghiulară (vezi des. E)

Traforajul permite, de asemenea, efec tuarea de tăieturi unghiulare în

o o

intervalul 0 - 45 atâg spre stânga cât şi spre dreapta.

ATENŢIE! Înainte de a schimba unghiul de setare a piciorului traforajului (9) trebuie să decuplaţi acumulatorul de la aparat.

Piciorul traforajului (9) este setat din fabrică la poziţia din mijloc (0°). Pentru a efectua tăierea oblică trebuie să defiletaţi șuruburile (16) de pe piciorul traforajului (9) cu o șurubelniță. Trageţi puţin piciorul în spate pentru a-l seta la un unghi din intervalul indicat anterior folosind scara (17). După ce aţi setat în mod corespunzător piciorul trebuie să setaţi în mod corect piciorul, împingeţi piciorul în spate şi înfiletaţi șuruburile.

ATENŢIE! Trebuie să verificaţi dacă piciorul traforajului este bine fixat. Piciorul mobil care joacă poate duce la apariţia accidentelor în timpul lucrului.

n Iluminat auxiliar

Ferăstrăul este echipat cu iluminare auxiliară (2) pentru punctul de tăiere, care se aprinde la apăsarea comutatorului (4).

n Indicaţii

Reguli de bază pentru operarea corectă a traforajului:

- apăsaţi moderat pe materialul de tăiat, nu permiteţi suprasolicitarea traforajului;

- presiunea excesivă asupra traforajului poate duce la încetinirea sau întreruperea mişcării de înaintare-retur, ceea ce duce la încetinirea sau întreruperea procesului de tăiere;

- atunci când tăiaţi, piciorul traforajului trebuie să atingă cu toată suprafaţa materialul prelucrat;

- pentru a tăia un orificiu la o formă prestabilită în materiale dure, trebuie efec tuată în prealabil, o gaură în material pentru a introduce lama. În caz contrar există riscul de recul şi de rupere a lamei;

- atunci când tăiaţi linii care formează un unghi ascuţit sau care sunt conectate cu un arc cu rază mică trebuie să folosiţi, de preferinţă, lame înguste şi să opriţi mişcarea oscilatoare a capului.

DEPOZITARE ŞI MENTENANŢĂ:

Aparatul trebuie depozitat într-un loc care nu se află la îndemâna copiilor, menţinut curat, ferit de umiditate şi de praf. Condiţiile de depozitare trebuie să excludă posibilitatea de deteriorare mecanică sau influenţa factorilor atmosferici. De regulă traforajul nu necesită întreţinere şi mentenanţă specială.

Page 31

Lubrifierea cu ulei în mod regulat a lamelor asigură o durată îndelungată de utilizare a acestora. Trebuie să controlaţi în mod regulat starea şuruburilor de fixare a carcasei şi piciorului traforajului. În cazul în care este necesar strângeți-le. După ce aţi terminat lucrul vă recomandăm să suflaţi cu aer comprimat orificiile de ventilaţie şi suportul lamei. Acest lucru previne deteriorarea rulmenţilor, elimină praful care blochează accesul aerului care răceşte motorul.

Curăţaţi carcasa cu o lavetă curată, umezită cu o cantitate redusă de detergent, iar apoi ştergeţi până la uscare.

Nu folosiţi detergenţi sau diluanţi; aceştia pot deteriora piesele din aparat fabricate din material sintetic.

Aveţi grijă ca în interiorul aparatului să nu intre apă. Încărcătorul trebuie curăţate cu ajutorul unei cârpe uscate.

TRANSPORT:

Aparatul trebuie transportat şi depozitat în cutia de transport, care protejează împotriva umezelii, infiltrării de praf şi a obiectelor mici, mai ales trebuiesc asigurate orificiile de ventilare. Elementele mici, care infiltrează interiorul carcasei, pot distruge motorul.

În cazul în care scoateți acumulatorul din aparat pe durata transportului sau depozitării trebuie să vă asigurați că suprafețele de contact ale acumulatorului nu se vor scurticircuita. Scoateți piesele metalice precum șuruburi, cuie, cleme, bituri de șurubelniță, pilitură metalică, sârmă din valiză, cutia de unelte sau recipientul pentru transport sau protejați acumulatorul în alt mod astfel încât să preveniți contactul acestor elemente cu acumulatorul.

PRODUCĂTOR:

PROFIX Sp z o.o., str. Marywilska 34, 03-228 Varşovia, POLONIA Pre zent ul u tila j es te fă cut co nfor m n orm elo r n aţi onal e şi

europene,precum şi indiciilor de siguranţă.

ATENŢIE! În caz de probleme tehnice vă rugăm să luați legătura cu un service autorizat. Toate reparaţiile trebuie efectuate de un personal calificat, folosindu-se piesele de schimb originale.

PICTOGRAME:

Explicaţiile imaginilor de pe tabelul nominal şi de pe etichetele informative:

«Înainte de cuplare şi de a începe operarea trebuie să citiţi prezenta instrucţiune.»

«Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue.»

«Nu aruncaţi acumulatorii în foc.»

«Nu aruncaţi acumulatorii în apă.»

«Numai pentru utilizare în interior ».

PROTECŢIA MEDIULUI:

ATENŢIE: Simbolul prezentat înseamnă interdicţia punerii

echipamentelor uzate împreună cu celelalte deşeuri menajere (sub risc de amendă). Componente periculoase care fac parte de utilaje elec trice şi electronice dăunează mediul natural şi sănătatea omului.

Fiecare menaj ar trebui să participă la recuperarea şi reciclarea utilajelor uzate. În Polonia şi în Europa se formează sau există deja nişte sisteme de colectare a utilajelor uzate, în cadrul căruia toate punctele de vânzare ale utilajelor citate sunt obligate să primească utilajele uzate înapoi. În plus, există şi punctele specializate în colectarea asemenea utilajelor.

DEFECŢIUNI TIPICE ŞI ÎNDEPĂRTAREA ACESTORA:

PROBLEMĂ CAUZĂ POSIBILĂ SOLUŢIE

Traforajul nu funcţionează.

Perturbaţii în funcţionarea motorului.

Politica firmei PROFIX este aceea de perfecţionare continuă a produselor sale şi de aceea firma îşi rezervă dreptul de modificare a specificaţiei produsului fără înştiinţarea anterioară. Imaginile indicate în instrucţiunile de utilizare sunt doar exemple şi se pot diferi puţin de aspectul real al dispozitivului achiziţionat. Prezenta instrucţiune este protejată prin dreptul de autor. Copierea/înmulţirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

Lipsă alimentare, deteriorare motor sau comutator.

Baterie descărcată. Încărcaţi bateria. Perii de cărbune uzate.

Verificaţi nivelul de încărcare al bateriei, în cazul în care este necesar încărcaţi sau schimbaţi cu una nouă. Dacă unealta electrică nu funcţionează în continuare, trebuie să o trimiteţi la service pentru reparaţii la adresa indicată pe fişa de garanţie.

Schimbaţi periile de cărbune într-un service.

Page 32

NAUDOJIMO INSTRUKCIJA

AKUMULIATORINIS SIAURAPJŪKLIS VJR50

Originalios instrukcijos vertimas

PR IE Š R AD EDA NT DA RB Ą S US IPA ŽI NK ITE S U INSTRUKCIJA. Išsaugokite instrukciją, nes gali būti reik alinga vėliau. ĮSPĖJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi.

Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau pateiktuose įspėjimuose sąvoka „elektros prietaisas” apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

ĮSPĖJI MAS! Be ndri įs pėjimai dėl saug aus įr ankio naudojimo.

Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas.

Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.

b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra

degūs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo

metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.

c) Dar bo viet oje neg ali būt i vaika i bei paša liniai. Dėme sio

nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

ĮSPĖJI MAS! Be ndri į spėjimai dėl saugau s įran kio naudojimo.

Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu

būdu negalima keisti kištuko. Jeigu elektros prietaisas turi įžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdų

naudojimas sumažina elektros smūgio riziką.

b) Venkite kūno kontakto su įžemintais paviršiais, tokias kaip

vamzd žiai, šild ytuvai, centr inio šild ymo r adiatori ai be i šaldytuvais. Kontaktas su įžemintais paviršiais didina elektros smūgio

pavojų.

c) Saugokite prietaisą nuo lietaus ir drėgmės. Jeigu vanduo patenka į

elektros prietaisą, padidėja elektros smūgio rizika.

d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio

paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų aly va ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.

e) Jeig u el ektros prie taisa s yra nau dojama s la uke, lai do

prailginimui naudokite tik specialiai tam skirtus prailgintuvus.

Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.

f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą,

turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.

g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje

aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojima s

sumažina elektros smūgio riziką.

ĮSPĖJ IMAS! B endri įspėj imai d ėl sau gaus į rankio naudojimo.

Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis

fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.

b) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami

su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali

tapti rimtų sužalojimų priežastimi.

c) Dėvėkite tinkamą aprangą. Nešiokite apsauginius akinius.

Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.

d) Saugokitės, kad neįjungtumėte prietaiso atsitiktinai. Prieš

įjungiant kištuką į elektros lizdą ir/arba prieš akumuliatoriaus įjun gimą be i pr ieš pai mant ar ba p erneša nt p rieta isą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su

pirštu ant jungiklio arba prietaiso įjungimas į maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.

e) P rieš įj ungda mi pri etais ą pa šali nkite rak tus. Pr ieta iso

besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

f) Nepasilenkite pernelyg į priekį. Dirbdami atsistokite patikimai

ir visada išlaikykite pusiausv yrą. Patikima stovėsena ir tinkama

kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

g) Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir

papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus

plaukus gali įtraukti besisukančios prietaiso dalys.

h) Jei gu įr enginia i yr a pri taikyti prij ungimu i pri e dul kių

nusiurbimo ir dulkių surinkėjo, įsitikinkite, k ad šie įrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų

panaudojimas sumažina dulkių poveikio pasekmes.

i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo

metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros

įrankiais, galima rimtai susižeisti per kelias sekundes.

ĮSPĖJIM AS! Bend ri įspėj imai dėl saugaus įrankio

naudojimo.

Rūpestinga elektros prietaisų priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi

atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas

leis atlikti darbą gerai ir saugiai.

b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros

prietaisas, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.

c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba

prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

Page 33

d) N ena ud oja mą p rie ta isą s and ėli uo kit e v ai kam s ir

nemokantiems juo naudotis arba nesusipažinusiems su instrukci ja asmen ims nep rieinamoje vieto je. Elektrini ai

įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Rū pes tin gai p riži ūrė kite pr iet ais ą. Pat ikr inki te, a r

besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų el ektros p rietaiso veikimą . Jeigu yr a gedima i suremo ntuokite pri etaisą. Daug elio n elaiming ų ats itikimų

priežastis yra blogai prižiūrimi elektros prietaisai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti

elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.

g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t.

naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas be i atliek amo darbo p obūdį. El ektros pr ietaiso

naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.

h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra

naudoj amas že mos te mperatūros są lygose, įjunki te jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.

i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu)

skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.

j) Elektros prietaisą laikykite/transportuokite tik po to, kai

įsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.

k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių

bei drėgmės vietoje.

l) Elektros prietaisą transpor tuokite originalioje pakuotėje,

saugančioje nuo mechaninių pažeidimų.

m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs,

nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo

paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

ĮSPĖJIMAS! Bendri įspėjimai dėl saugaus įrankio naudojimo.

Remontas:

a) Garantinį ir pogarantinį elektros įrankių remontą atlieka

PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

ĮSPĖJIMAS!

Darbo su elektros prietaisu metu laikykitės pagrindinių saugaus darbo nuorodų. Tokiu būdu išvengsite gaisro, elektros smūgio bei mechaninių susižalojimų pavojaus.

DĖMESIO! AKU MUL IATOR INIS SI AUR APJŪK LIS ! Y pati ngos saugaus įrankio naudojimo taisyklės :

a) Atliekant darbus, kurių metu įrankis gali liesti paslėptus

elektros laidus, jį laikykite už izoliuoto rankenos paviršiaus.

Jeigu yra kontaktas su elektros laidais, tai visos metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.

b) El ekt ro s l ai dų l oka li zav imu i na ud oki te t ink am us

lo kal iza vim o pr iet ais us a rba k rei pki tės į p ast ato

administraciją. Kontaktas su elektros laidais gali būti gaisro bri

elektros smūgio priežastimi. Dujų vamzdžio pažeidimas gali sukelti sprogimą. Vandentiekio vamzdžių pažeidimas gali sugadinti aplinkoje esančius daiktus.

c) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra

asbestas. Asbestas gali būti navikinių susirgimų priežastimi.

d) Darbo vietoje turi būti švaru. Ypač pavojingi yra medžiagų

mišiniai. Lengvos metalo dulkės gali užsidegti arba sprogti.

e) Būtina patikimai pritvirtinti apdorojamą daiktą. Įsitikinkite,

kad visi tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų pern elyg lais vi. A pdoroj amo d aikto pri tvir tinima s tv irtin imo mechanizmu arba spaustuvuose didina darbo saugumą.

f) Visuomet nešiokite apsauginius akinius ir klausos apsaugos

priemones. Jeigu reiki a, dėvėkite atitink amas asmens apsaugos priemones:

- apsauginę kaukę, sumažinančią kenksmingų dulkių įkvėpimą,

- apsaugines pirštines , geležtei judant ar dirbant su nelygia

medžiaga.

g) Stebėkite, kad reguliuojamas padas (9) pjovimo metu būtų

gerai pritvirtintas. Įstrigusi geležtė gali sulūžti arba atšokti

h) Naudojamos ašmenys tūri būti geros techninės būklės. Kreivi

arba neaštrus ašmenys gali lužti.

i) Elektros prietaisą įjugti prieš tai, kol ašmenys spalies

apdorojamą medžiagą. Kitu atveju medžiaga gali būti atmesta, kai

naudojamas prietaisias užstrigs apdorojamoje medžiagoje.

j) Ranka s laiky kite sau giu atst umu nuo pjovimo zonos.

Nekiškite jų po ruošiniu. Palietę geležtę, galite susižeisti.

k) Baigę darbą, elektros įrankį išjunkite. Iš ruošinio geležtę

gali ma iš traukt i, ti k jai vis iškai su stojus. Tok iu b ūdu

apsisaugosite nuo atatrankos. Ištraukus geležtę, įrankį galima saugiai padėti.

l) Pertrau kų metu, prieš keičia nt gele žtę, pr ieš įr ankio

rem onto, va lymo ar re guli avim o d arbu s, a tjun kite akumuliatorių.

ĮSPĖJIMAS! Saugus akumuliatorių bei įkroviklių

naudojimas.

Akumuliatorių naudojimas:

a) N aud okit e ak umul iat oriu s at itin kan čiu s g ami nto ju

nu rody tus re ika lavi mus. Ak umu lia tori us n eat iti nkan tis

reikalavimus gali skilti, tai gresia kūno sužalojimais bei gaisru.

b) DĖME SIO: Je igu ged o netin kamus paramet rus tur intis

akumu liatoriu s, gal i sus idaryti spro gstamosi os du jos. Akumuliatorius laikykite atokiau nuo ugnies šaltinių bei užtikrinkite tinkamą vėdinimą įkrovimo metu. Draudžiama

laikyti akumuliatorius aukštoje temperatūroje (tiesioginiuose saulės spinduliuose, arti kaitintuvų bei kitose vietose, kur temperatūra viršija 40C laipsnių).

c) Akumuliatorius turi būti įkraunamas 15-25°C temperatūroje. d) Naudokite tik gamintoju rekomenduojamą įkroviklį. Kito tipo

įkroviklio naudojimas sukelia gaisro pavojų.

e) S augokite akumuliatorių nuo vandens ir drėgmės. f) Jeigu yra įkraunamas daugiau negu vienas akumuliatorius,

būtina padaryti 30 min. pertrauką tarp įkrovimų.

g) Draudžiama atidaryti akumuliatorių.

Page 34

h) Esant nepalankioms sąlygoms iš akumuliatoriaus gali išbėgti

skysti s; venk ite kon takto su juo. Je igu ne tyčia įvyk s kontaktas su skysčiu, pažeistą vietą nuplaukite vandeniu. Jeigu skystis pataiko į akis, kreipkitės medicininės pagalbos.

Akumuliatoriaus skystis gali sukelti odos sudirginimą ar nudegimą. i) Kai akumuliatorius nėra naudojamas, laikykite jį atokiau nuo

metalinių daiktų, tokių kaip: sąvaržėlės, monetos, raktai, vynai, sraigtai arba kiti metaliniai daiktai, kurie gali būti trumpojo sujungimo su akumuliatoriaus gnybtais priežastimi. Trumpasis sujungimas gali būti nudegimų arba gaisro priežastimi.

j) Draudžiama įmesti akumuliatorius į ugnį. k) Draudžiama įkrauti pažeistą akumuliatorių.

Akumuliatorių įkraunamų daug kartų sudėtyje yra ličio, kuris yra ken ksmingas aplinkai . Sunaud otus akumul iatorius būtina utilizuoti atitinkamai aplinkos apsaugos reikalavi-

Li-Ion

mams. Tokiu atveju visiškai iškraukite akumuliatorių, išimkite iš elektros prietaiso ir nuneškite į akumuliatorių utilizavimo tašką arba priduokite parduotuvėje, kurioje buvo nupirktas.

Įkroviklio naudojimas:

a) Įkr ovimui nau dokite t ik ga mintoj u re komend uojamą

įkroviklį. Kito tipo įkroviklio naudojimas sukelia gaisro pavojų.

b) Draudžiama atidaryti arba atsukti įkroviklį. c) Įkroviklis skir tas naudojimui tik patalpose. Saugokite jį nuo

vandens ir drėgmės poveikio.

d) Kraukite temperatūroje nuo 15 iki 25 laipsnių. e) Ne galima į dėti joki ų me talinių ele mentų į įk rovimo

agregatą.

SIAURAPJŪKLIO PASKIRTIS IR KONSTRUKCIJA

Akumuliatoriniame siaurapjūklyje yra elektroninė veiksmų reguliavimo sistema. Pjovimo proceso optimalumą garantuoja greičio ir 4 laipsnių geležtės poslinkio reguliavimas. Siaurapjūklis skirtas medienos ir iš jos pagamintų medžiagų, plastiko, metalo, keraminių plokščių ir gumos pjaustymui ir išpjovimui. Pjovimo procesas atliekamas ruošinio medžiagai pritaikyta geležte. Galima pjauti tiesias ir iki 45° nuožulnias linijas. Įrankis skirtas buitiniams ir nedidelio intensyvumo pramoniniams darbams. Jis nepritaikytas ilgam darbui nepalankiomis sąlygomis.

Dra udžia ma n audot i pr ietai są d arbam s re ikala ujant ies profesionalių prietaiso panaudojimo. Pjūklelio panaudojimas ne

pagal paskirtį yra draudžiamas ir tokiu atveju prarandama garantija, o gamintojas tokiu atveju nėra atsakingas už patirtas žalas. Bet kokios prietaiso modifikacijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniams. Tinkamo siaurapjūklio naudojimo taisyklės taip pat apima jo techninę priežiūrą, laikymą, transportavimą ir remontą. Siaurapjūklį galima remontuoti tik gamintojo nurodytose remonto dirbtuvėse. Akumuliatorinius įrankius gali remontuoti tik atitinkamas kvalifikacijas turintys asmenys. Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos faktoriai:

- ašmenų prisilietimas darbo metu pjūklelio nepadengtoje dalyje;

- apsišutinimas keičiant ašmenis (darbo metu ašmenys labai įkaista ir tam, kad išvengti apsišutinimo būtina naudoti apsaugines pirštines);

- apdorojamo daikto arba jo dalių atmetimas;

- ašmenų plyšis/lūžis;

- klausos organų pažeidimas dėl klausos organus apsaugančių premonių nenaudojimo;

- dirbant uždarose patalpose didelis keiksmingų dulkių kiekis.

n Komplektavimas

ź Akumuliatorinis siaurapjūklis -1 vnt. ź Ašmenys - 2 vnt. ź Naudojimo instrukcija - 1 vnt. ź Garantinis lapas - 1 vnt.

n Prietaiso elementai

Įrank io el ementų num eriai ati tinka 2–3 naud ojimo ins trukcij os puslapiuose esančias iliustracijas.

A pav Apsauginis dangtis.: 1.

2. Papildomas apšvietimas

3. Saugos mygtukas

4. Jungiklis

5. Rankena

6. Akumuliatorius*

7. Akumuliatoriaus fiksavimo mygtukas*

8. Nusiurbimo vamzdelis

9. Reguliuojamas padas (0° - 45°)

10. Švytuoklinio darbo jungiklis

11. Geležtė

12. Įkroviklis*

13. Baterijos įkrovimo lygio indikatoriaus mygtukas*

14. Baterijos įkrovimo lygio indikatorius*

B .: 15. pav Geležčių laikiklis E pav Varžtai, tvirtinantys pėdą .: 16.

17. Nuožulnaus pjovimo kampas

*Aprašyta arba parodyta įranga neįeina į standartinį komplektą. Visą papildomos įrangos asortimentą galite rasti mūsų kataloge.

TECHNINIAI DUOMENYS:

Maitinimo įtampa 20 V d.c.

Apsukimų greitis be apkrovos n = 0-2400/min

Žingsnio ilgis 20 mm Pjovimas kampu 0 - 45 Maksimalus pjovimo

gylis

mediena 56 mm

plienas 6 mm

o o

Svoris (be akumuliatoriaus) 1,5 kg

Akustinio slėgio lygis (LpA) 97,93 dB(A) Akustinio pajėgumo lygis (LwA) 86,93 dB(A)

Matavimo paklaida K , K

Vibracijos pagal EN 62841

LpA LwA

medienos pjovimas a 3,57 m/s

metalo pjovimas a 4,14 m/s

Matavimo paklaida K

h, M

h, B

3 dB(A)

1,5 m/s

Ieteicamie akumulatori Li-ion 20V: VJ2AK (2Ah), VJ4AK (4Ah) Ieteicamais lādētājs: VJ1LD (1h)

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems

Page 35

tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis.

Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu. Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas.

Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui. Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Įspėjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto. Būtina apibrėžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus įjungimo laiką).

PRIEŠ PRADEDANT DARBĄ:

1. Prieš kiekvieną naudojimą patikrinkite ar besisukančios įrenginio

dalys tinkamai veikia bei nėra užblokuotos, įtrūkusios arba pažeistos, nes tai gali turėti įtakos tinkamam įrankio darbui. Jei įrankis sugedo, prieš naudojimą būtina jį suremontuoti.

2. Pjaudami ruošinius iš jau naudotos medienos, stebėkite, ar joje nėra pašalinių elementų (vinių, varžtų ir pan.).

n Akumuliatoriaus įkrovimas

DĖMESIO! Prietaisa s pristatomas be akumuliatori aus ir į kroviklio.

Atsižvelgiant į poreikius, galima įsigyti 2.0Ah VJ2AK arba 4.0Ah VJ4AK akumuliatorių bei norimą įkroviklį VJ1LD ( kurio įkrovimo laikas 1-2 val.).

Įkrovimo lygį galima patikrinti, nuspaudus akumuliatoriaus įkrovimo lygio mygtuką (13). Jeigu šviečia viena LED lemputė, tai reiškia žemą įkrovimo lygį, dvi lemputės rodo vidutinį įkrovimą, o trys reiškia pilną ak umu lia tor iau s į kro vim ą. Pr ieš n aud oja nt, b ūti na į kra uti akumuliatorius iki pilno įkrovimo.

Įkroviklis VJ1LD

Pirmojo įkrovimo VJ1LD įkrovikliu metu rekomenduojamas ne trumpiau nei 1 valandą trunkantis įkrovimas (2,0 Ah VJ2AK baterija) arba 2 valandas (4,0 Ah VJ4AK baterija).

1. Nuspauskite akumuliatoriaus fiksavimo mygtuką (7) ir iš siaurapjūklio

išimkite akumuliatorių (6) (žr. A pav.).

2. .Prijunkite akumuliatorių (6) prie įkroviklio (12)

3. Įkroviklio kištuką įjunkite į 220–240 V, 50Hz elektros tinklo lizdą.

n Akumuliatoriaus įkrovimo rodyklė

Ant įkroviklio šviečianti žalia LED lemputė reiškia, kad įkroviklis yra įjungtas į elektros maitinimo šaltinį. Prijungus akumuliatorių, pradeda šviesti raudona lemputė, kuri informuoja apie įkrovimo procesą. Kuomet akumuliatorius bus visiškai įkrautas, užges raudona lemputė, o užsidegs žalia.

Ka i į kro vim as ba igt as, i šju nki te įk rovi klį ir i šimk ite akumuliatorių.

DĖMESIO! Įkrovimo metu akumuliatorius gali šiek tiek įkaisti. Tai normali su šiuo procesu susijusi situacija.

Ličio jonų akumuliatorių galima įkrauti bet kuriuo metu ir baterijos naudojim o laika s nesutru mpėja. Taip pat dėl įkrov imo proces o

nutraukimo akumuliatoriui negresia gedimas.

n Geležtės tvirtinimas (žr. B pav.)

Siaurapjūklyje gali būti naudojamos visos rinkoje siūlomos geležtės, turinči os T tipo antg alį (A tipa s „Profix “ katalog e). Gam intojų komplektuose siūlomos geležtės, priklausomai nuo jų paskirties, gali skirtis dydžiu ir pjaunančiaisiais dantuk ais. Ant geležčių rinkinio pakuotės arba pridedamoje informacijoje gamintojas paprastai nurodo atskir ų gele žčių paskir tį. Pačios gelež tės g ali bū ti pap ildomai paženklintos spalvomis, informuojančiomis apie jų paskirtį.

DĖMESIO! Prieš geležtės tvirtinimą ir prieš bet kokius priežiūros darbus iš įrankio ištraukite akumuliatorių. Tvirtindami geležtę, mūvėkite apsaugines pirštines. Palietę

geležtę, galite susižeisti.

Specialus laikiklis (15) padeda geležtę greitai įstatyti.

ź Patraukite laikiklio (15) ratuką rodyklės kryptimi (B pav.) taip, kad

tvirtinantysis griovelis būtų lygiagrečiai siaurapjūklio išilginiai ašiai.

ź Laikiklio (15) griovelyje įstatykite pasirinktą geležtę (11) dantukais į

išorę taip, kad pajustumėte pasipriešinimą. Paleiskite laikiklio ratuką, kuris automatiškai užfiksuos geležtę.

DĖMESIO!

Patikrinkite, ar geležtė yra gerai įstatyta. Per laisva geležtė gali iškristi ir sužeisti su įrankiu dirbantį asmenį.

ź Norėdami išimti geležtę, patraukite laikiklio (15) ratuką rodyklės

kryptimi ir išimkite geležtę.

DĖMESIO: Nelieskite ką tik naudotos geležtės. Ji gali būti įkaitusi, todėl galite nudegti. Mūvėkite apsaugines pirštines.

NAUDOJIMAS:

n Įjungimas ir išjungimas

Norėdami įjungti elektros įrankį, visų pirma nuspauskite saugos mygtuką (3), esantį kairėje arba dešinėje rankenos (5) pusėje, o po to nuspausti jungiklį (4). Jungiklis (4) leidžia sklandžiai reguliuoti apsisukimų greitį, todėl atsižvelgdami į apdirbamą medžiagą ir darbo sąlygas, galite pasirinkti pjovimo greitį. Optimalų variantą galite pasirinkti, pjovimą testuodami praktiškai. Apsisukimų greitis didės, stipriau nuspaudžiant jungiklį. Norėdami išjungti siaurapjūklį, paleiskite jungiklį (4).

n Švytuoklinio darbo reguliavimas

Kairėje siaurapjū klio korpuso pusėje yra pagalbinio šv ytuoklinio galvutės darbo jungiklis (10) (apipjaustymo funkcija). Šis variantas leidžia optimizuoti darbo procesą. Jungikliu (10) galite pasirinkti vieną iš keturių švytuoklinio darbo variantų. Perjungti galima, įrankiui veikiant.

0 padėtis– švytuoklinis darbas išjungtas 1 padėtis – maži švytuokliniai judesiai 2 padėtis – vidutiniai švytuokliniai judesiai 3 padėtis – dideli švytuokliniai judesiai

Rekomendacijos:

ź Kuo lygesnė turi būti pjovimo briauna, tuo švytuokliniai judesiai turi

būti mažesni (arba visiškai išjungti).

ź Švytuoklinius judesius išjunkite, dirbdami su plonomis medžiagomis

(pvz., skardomis).

ź Dirbdami su kietomis medži agomis (pvz ., plienu) , pasirinki te

Page 36

nedidelius švytuoklinius judesius.

ź Pluo što kry ptimi pj audami m inkštas med žiagas, pasi rinkit e

maksimalius švytuoklinius judesius.

ź Naudodami peilio tipo geležtes, švytuoklinius judesius visišk ai

išjunkite. 

Optimalų variantą galite išsirinkdami, tik praktiškai išbandydami pjovimą. Pjaud ami me talą, išil gai p jovimo lini jos n audokite at itinkamą vėsinančiąją ir tepančiąją priemonę.

n Apsauginis dangtis

Ant korpuso esantis apsauginis dangtis (1) saugo nuo netyčinio geležtės palietimo darbo metu, todėl jo negalima nuimti.

n Išpjovimas

Grąžtu išgręžkite 10 mm angą išpjovimui skirtame plote. Įstatykite geležtę ir pradėkite pjauti.

n Įdubos išpjovimas (žr. C-D pav.)

DĖMESIO! Tokiu būdu galima pjauti tik minkštas medžiagas (medieną, gipso plokštes ir pan.). Įdubų išpjovimui naudokite tik trumpas geležtes. Toks

pjovimas galimas tik 0° kampo nuolydžiu.

Pastatykite elektros įrankį ant ruošinio priekine reguliuojamojo pado (9) kraštine ir įjunkite. Jeigu įrankis turi žingsnių skaičiaus reguliavimo funkciją, pasirinkite maksimalų žingsnių skaičių. Stipriai prispauskite įrankį prie ruošinio. Geležtė turi iš lėto įlįsti į apdirbamą medžiagą. Reguliuojamam padui (9) išliekant ruošinio paviršiuje, pjaukite toliau išilgai norimos pjovimo linijos.

n Pjovimas kampu (žr. E pav.)

Siaurapjūkliu galite pjauti 0 - 45 kampu į kairę ir dešinę.

o o

DĖMESIO! Prieš pakeisdami reguliuojamo pado (9) kampo nustatymą, iš

įrankio išimkite akumuliatorių.

Siaurapjūklio padas (9) gamykloje yra nustatytas vidurinėje (0°) padėtyje. Norėdami pjauti kampu, atsuktuvu atsukite pado (9) varžtus (16). Pastumdami padą atgal, pasinaudodami skale (17), galite jį nustatyti norimu kampu instrukcijoje nurodytame diapazone. Nustatę

padą norimoje padėtyje, pastumkite jį į priekį ir prisukite varžtus.

DĖMESIO! Patikrinkite, ar siaurapjūklio padas yra gerai pritvirtintas. Dėl judančio ar per laisvo pado darbo metu gali įvykti nelaimingas atsitikima s.

n Papildomas apšvietimas

Siaurapjūklyje yra įrengtas pagalbinis pjovimo taško apšvietimas (2), kuris įsijungia paspaudus jungiklį (4).

n Nuorodos

Pagrindinės tinkamo siaurapjūklio naudojimo taisyklės:

- medžiagą pjaukite, per stipriai nespausdami; siaurapjūklis negali turėti per didelės apkrovos;

- per stiprus įrankio prispaudimas gali sulėtinti arba sustabdyti jo judesius ir tokiu būdu sulėtinti arba sustabdyti pjovimo procesą;

- pjovimo metu siaurapjūklio padas visu paviršiumi turi būti prigludęs prie ruošinio;

- prieš išpjaudami norimą formą kietose medžiagose, pirmiausiai išgręžkite angą tam, kad galėtumėte įstatyti geležtę. Priešingu atveju ji gali sulūžti arba atsirasti atatranka;

- pjaudami statų kampą arba mažo skersmens lanką sudarančias

linijas, naudokite siauras geležtes ir išjunkite pagalbinį šv ytuoklinį galvutės darbo režimą.

LAIKYMAS IR PRIEŽIŪRA:

Mašina turi būt i laikoma vaik ams nepri einamoje vietoje, švari , apsaugota nuo drėgmės ir apdulkinimo. Įrangą turi būti laikoma sąlygose, kur nekyla mechaninių pažeidimų rizika ir žalingas atmosferos poveikis. Siaurapjūkliui iš esmės nereikalingi specialūs priežiūros darbai, tačiau periodiškas geležtę kreipiančiojo ritinio sutepimas garantuoja ilgesnį jos naudojimą. Reguliariai tikrinkite siaurapjūklio korpusą ir padą tvirtinančius varžtus. Reikalui esant, juos prisukite. Baigus darbą, rekomenduojama suspaustu oru prapusti ventiliacijos angas ir geležtės laikiklį. Tai apsaugos guolius, pašalins dulkes, blokuojančias variklį vėsinantį oro srautą. Korpusą valykite švaria, drėgna šluoste ir nedideliu muilo kiekiu. Po to sausai nušluostykite. Nenaudokite jokių valiklių ar tirpiklių, galinčių sugadinti plastikinius įrankio elementus. Saugokite, kad į įrankio vidų nepatektų vanduo. Įkroviklį valykite tik sausu skudurėliu.

TRANSPORTAS:

Elektros prietaisą transportuokite ir laikykite specialiai tam skirtoje

dėžė je, sau gančio je n uo d rėgmė s, du lkių ir smu lkių ob jektų įsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklį.

Jeigu akumuliatorius yra išimtas gabenimo arba laikymo periodui,

patikr inkite, ar ne bus a kumuliato riaus konta ktų s ujungimo. Iš lagaminėlio, įrankių dėžės arba transportavimo konteinerio išimkite metalines dalis (varžtus, vinis, sagtis, išmėtytus antgalius, vielas arba metalo drožles) ar kitokiu būdu užtikrinkite, kad akumuliatorius tokių elementų nelies.

GAMINTOJAS:

PROFIX Sp. z o.o. Marywilska 34, 03-228 Varšuva, Lenkija

Šis prietaisas atitinka šalies bei Europos reikalavimus bei visus saugos reikalavimus.

DĖMESIO! Atsiradus techninių problemų, kreipkitės į autorizuotą servisą. Prietaiso remontą gali atlikti tik kvalifikuotas personalas, naudojant tik originalias atsargines dalis.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

«P ri eš įj un gda mi pe rs ka it yki te na ud oj imo instrukciją!»

«Akumuliatorius turi būti saugomas nuo aukštos temperatūros, pvz. nuo pastovaus saulės spindulių poveikio.»

«Neįmeskite akumuliatorių į ugnį.»

«Neįmeskite akumuliatorių į vandenį.»

Page 37

«Skirtas naudoti tik patalpų viduje.»

APLINKOS APSAUGA:

DĖMESIO: Pateiktas simbolis reiškia, kad panaudotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia piniginė

bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

TIPIŠKI GEDIMAI IR JŲ ŠALINIMAS:

PROBLEMA SPĖJAMA PRIEŽASTIS PROBLEMOS SPRENDIMAS

Siaurapjūklis neveikia.

Variklis blogai veikia.

Elektros maiti nimo stok a, gedo variklis arba paleidimo jungiklis.

Išsikrovę baterija. Įkrauti bateriją.

Anglies šepetėliai susidėvėjo.

Patikrinti baterijos būklę bei jeigu reikia, pakeisti ją. Jeigu elektros prietaisas toliau neveikia, nuvežkite jį į techninio aptarnavimo servisą (adresas nurodytas garantiniame lape).

Pakeisti anglies šepetėlius serviso punkte.

PROFIX įmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus įmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso. Ši instru kcija yr a apsau gojama a utoriaus teise. Ko pijavimas/plė tojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

Page 38

NÁVOD NA OBSLUHU

AKUMULÁTOROVÁ PŘÍMOČARÁ PILA VJR50

Překlad původního návodu

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM. Uchovávejte návod pro případné další použití. POZOR! Přečtěte si všechny v ýstrahy týk ající se bezpečnosti používání označené symbolem a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝ ST RA HA! V šeo be cn é v ýst ra hy t ýka jí cí s e bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení.

Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném

hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří

jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá

elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad

elektronářadím.

VÝ ST RA HA ! V še obe cn é v ýs tr ahy t ýk aj ící s e bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným

způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zá suvky snižují riziko

zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které

jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a

předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka.

Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kab ely s e ne smí žá dným zp ůsob em na máh at. Ni kdy

nepoužívejte k abel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostr ých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu elektrickým

proudem.

e) V příp adě, že se elektronář adí používá venků, je tř eba

prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje

riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti vybavené

proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je

třeba použit jako ochranu proudový chránič (RCD). Použití RCD

snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou

fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý, pozorovat,

co se dě je, a p ouž ívat zd rav ý r ozum . N epo užív ejt e elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím

může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy

používat ochranné br ýle. Používání v příslušných podmínkách

takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se vyhnout neplánovaného spuštění. Před připojením

k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem

na vypínači nebo připojení elektronářadí do sítě se zapojeným v ypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny klíče.

Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně

a u držovat rovn ováhu. U možní Vám to dob ře ko ntrol ovat

elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení

ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí.

Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu

odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete

omezit nebezpečí závislé na prašnosti.

i) Nedovolte, aby vaše znalosti získané častým používáním

elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může

způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného

používání nářadí.

Používání elektronářadí a péče o ně:

a) Ele ktroná řadí se ne smí přet ěžovat. Je tře ba p oužívat

elektronářadí s výkonem vhodným pro provádění určité práce.

Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

Page 39

b) El ektronářadí , u které ho nefu nguje spínač , se nesm í

používat. Každé elektronářadí, které nelze zapínat nebo vypínat

spínačem, je nebezpečné a je třeba je opravit.

c) Před provedením každého seřízení, výměny součástky nebo

před skladováním odpojte zástrčku elektronářadí od zdroje ele ktri ckého pro udu a/ nebo od pojte bat erií . Tako vý

be zpe čno stn í p ost up om ezu je ri zik o n áho dn ého sp ušt ění elektronářadí.

d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a

nedovolte přístup osobám, které nejsou obeznámené s elektr onářadím ne bo s tí mto návo dem na použí vání elektronářa dí. Elektronářadí může bý t nebezpeč né v ru kách

nevyškolených uživatelů.

e) Elektronářa dí je třeba udr žovat. Je třeba kon trolovat

souoso st ne bo zas eknutí pohyb livých čás tí, pr askliny součásti a veškeré další faktor y, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod je

neodborná údržba elektronářadí.

f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran

řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.

g) Elektronářadí, vybavení, pracovní nástroje apod. používejte

v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem,

pro který není elektronářadí určeno, může způsobit nebezpečné situace.

h) V nízkých teplotách, nebo pokud se nářadí po delší dobu

nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.

i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý)

hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.

j) Elektronářadí je třeba skladovat / dopravovat až potom, co se

ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zaji štěné pr oti odbl okování s použ itím pův odních součástek určených k tomuto účelu.

k) Elektronářadí skladujte na suchém místě chráněném proti

prachu a průniku vlhkosti.

l) Doprava elektronářadí by měla probíhat v původním obalu

tak, aby bylo chráněné proti mechanickému použití.

m) Držáky a plochy uchopení udržujte čisté, nezamaštěné

olejem a mazivem. Kluzké držáky a plochy uchopení neumožňují

bezpečné držení nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝ STR AHA! Vš eob ecn é v ýs tra hy tý kaj ící se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí

Servis PROFIX, což zaručuje nejvyšší kvalitu oprav a používání původní náhradních dílů.

VÝSTRAHA!

Při práci s elektronářadím vždy dodr žujte základní pravidla bezpečnosti práce, abyste zamezili výbuchu požáru, zásahu elektrickým proudem nebo mechanickému úrazu.

VÝST RAHA! AK UMULÁTORO VÁ PŘ ÍMOČAR Á PIL A, podrobné pokyny týkající se bezpečného používání zařízení:

a) Během provádění práce, při které by nářadí mohlo natrefit na

skryté elektrické vedení, je třeba elektronářadí držet za izolované povrchy rukojetí. St yk s elektrickým vedením může

způsobit předání napětí na kovové součástky elektronářadí, což by mohlo v důsledku způsobit úraz elektrickým proudem.

b) Používejte vhodné vyhledávací nástroje na zjištění skrytých

elektrick ých vedení, ne bo požáde jte o pomoc spr ávce budovy. Styk s vedením, které je pod napětím, může vést k vzniku

požáru nebo k úrazu elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Průnik do vodovodního potrubí způsobí věcné škody.

c) Nezpracovávejte materiál obsahující azbest. Azbest způsobuje

onemocnění nádorovou nemoci.

d) Udržujte pracoviště čisté. Obzvlášť nebezpečné bývají směsi

materiálů. Prach z lehkého kovu se může vznítit nebo vybuchnout.

e) Předmět, který zpracováváte, je třeba zajistit. Ujistěte se, zda

jsou všechny upevňující svěrky stažené a zkontrolujte, jestli není uchycení volné. Upevnění obráběného předmětu v držáku nebo svěráku je bezpečnější než jeho držení rukou.

f) Je třeba vždy používat gogle – těsně přiléhající ochranné

brýle (ne obyčejné brýle) a ochranu sluchu. Požuívejte, pokud to je nutné, příslušné prostředky osobní ochrany:

- ochrannou masku pro snížení nebezpečí vdechování škodlivého

prachu,

- ochranné rukavice, pokud je list v pohybu a manipulujete s

drsným materiálem.

g) Věnujte pozornost tomu, aby nastavitelná patka (9) byla při

řezání řádně upevněna. Zablokovaný list se může ulomit nebo

způsobit zpětný ráz.

h) Používejte výhradně nepoškozené a bezvadné pilové listy.

Křivé nebo tupé listy se mohou zlomit nebo způsobit zpětný ráz.

i) Elektronářadí je třeba spustit dříve, než přivedete k listu

materiál. V opačném případě existuje nebezpečí zpětného rázu,

protože se nástroj při rozjezdu zablokuje v materiálu.

j) Dbejte na to, abyste měli ruce vždy mimo oblast řezu.

Nepodsuňte je pod obráběný materiál. Při kontaktu s listem

existuje nebezpečí poranění.

k) Po ukončení práce je třeba nářadí v ypnout. Pilov ý list musíte

vytáhnout z obráběného materiálu až tehdy, když už je zcela nehybný. Takto zabráníte zpětnému rázu a budete moci elektronářadí

bezpečně odložit.

l) Baterii od stroje je třeba odpojit vždy během přestávky v

práci, při výměně pilov ých listů, opravě, čištění nebo nastavování.

VÝSTRAHA! Bezpečné používání akumulátorů a

nabíječek –

Používání akumulátorů:

a) J e tř eba použ ívat vý hradně aku muláto ry shod né s e

specifi kací uve denou v ýrobcem. V příp adě pou žití j iných

akumulátorů může dojít k prasknutí a rozpadu akumulátoru, úrazu nebo požáru.

Page 40

b) POZOR: V případě poš kození a nesprávného používání

akumulátoru může dojít k uvolňování výbušných plynů. Akumulátor je třeba vždy udržovat v bezpečné vzdálenosti od zdroje ohně a zajistit vhodné větrání během nabíjení.

Nesmíte jej nechat po delší dobu v prostředí, ve kterém je vysoká teplota (na prosluněných místech, poblíž radiátorů nebo kdekoliv, kde je teplota vyšší než 40 stupňů).

c) Nabíjení akumulátoru by mělo probíhat v rozsahu teplot 15-

25 °C.

d) Na bíje t je tř eba v ýhrad ně na bíječ kou do poru čenou

výrobcem. Použití nabíječky určené k nabíjení akumulátorů jiného

druhu vytváří riziko vzniku požáru.

e) Nevystavujte akumulátor na působení vody a vlhkosti. f) Pokud chcete nabíjet postupně více než jeden akumulátor,

udělejte 30 minutovou přestávku mezi nabíjením.

g) V žádném případě akumulátor neotevírejte. h) V nevhodných podmínk ách může z akumulátoru unikat

kapalina; zabraňte kontaktu s kapalinou. Pokud dojde náhodně ke styku uživatelé s tekutinou, místo kontaktu je třeba umýt vodou. Pokud se kapalina dostane do očí, je třeba navíc hledat lékařskou pomoc. Tekutina, která se dostává z

akumulátoru, může způsobit podráždění nebo popálení.

i) V době, kdy se akumulátor nepoužívá, je třeba jej uchovávat v

bezpečné vzdálenosti od takových kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby, nebo jiné malé kovové předměty, které by mohly způsobit zkrat akumulátoru. Zkrat akumulátoru může způsobit úraz nebo požár.

j) Nevyhazujte akumulátor do ohně. k) Je zakázané používat poškozený akumulátor.

Akumulátory jsou určeny k opakovanému nabíjení, obsahují

zdraví škodlivé Li - ion.

Po ukončení doby životnosti je třeba je likvidovat v souladu s

Li-Ion

předpisy o ochraně životního prostředí. Za tímto účelem zcela vybijte akumulátor, vytáhněte jej z elektronářadí, předejte do místa likvidace akumulátorů nebo odevzdejte do prodejny, ve které jste provedli nákup.

Používaní nabíječky:

a) Nabíjejte výhra dně nabíječkou doporučenou v ýrobcem.

Použití nabíječky určené k nabíjení akumulátorů jiného t ypu vytváří riziko vzniku požáru.

b) Je zakázáno nabíječku rozšroubovat. c) Nabíječka je určená výhradně na práci uvnitř místnosti. Je

zakázáno ji vystavovat na působení vody a vlhka.

d) Nabíjejte pouze v rozsahu teplot 15-25 stupňů. e) Je zakázáno vkládat jakékoliv kovové předměty do nabíječky.

KONSTRUKCE A UTČENÍ PŘÍMOČARÉ PILY:

Akumulátorová přímočará pila jest vybavená elektronickým systémem nastavování rychlosti fungování. Možnost nastavování rychlosti a 4stupoňvé regulování posunu pilového listu umožňuje optimální účinnost procesu řezání. Přímočará pila je určená k provádění řezů a výřezů ve dřevě a materiálech na bázi dřeva, umělé hmotě, kovu, keramických deskách a pryži. Proces řez ání je re ali zova ný s po uži tím v hod ného pi lové ho l istu , přizpůsobeného k zpracování obráběného materiálu.

Zařízení je přizpůsobené provádění rovných i šikmých řezů, pod úhlem do 45°. Je určená k domácím a průmyslovým pracím s průměrnou intenzitou. Není vhodná k dvoudobým pracím v těžkých podmínkách.

Je zakázáno používat nářadí na provádění prací, které vyžadují použití profesionálního stroje. Každé použití přímočaré pily, které

není v souladu s výše uvedeným určením, je zakázáno a způsobuje ztrátu záruky a zároveň je v takovém případě výrobce osvobozen od odpovědnosti za škody vzniklé v důsledku tohoto použití. Jakékoliv změny v zařízení provedené uživatelem osvobozují výrobce od odpovědnosti za poškození a škody vzniklé uživateli a okolí. Správné používání přímočaré pily se týká také údržby, skladování, dopravy a oprav. Přímočarou pilu lze opravovat výhradně ve výrobcem určených servisech. Akumulátorová zařízení by se měla opravovat pouze oprávněnými osobami. I když se bude nářadí používat v souladu s jeho určením, nelze zcela vyloučit určité možnosti zbytkového rizika. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující nebezpečí:

- dotek listu během činnosti v nekrytém prostoru pily;

- popálenina při výměně listu (během práce se list velmi zahřívá, pro zamezení nebezpečí popálení je třeba při jeho v ýměně používat ochranné rukavice);

- zpětný ráz zpracovávaného předmětu nebo jeho části;

- prasknutí/zlomení listu;

- poškození sluchu v případě nepoužívání nezbytné ochrany sluchu;

- vdech ování zdr aví škodl ivého po letavého prach u z řezané ho materiálu v případě práce v uzavřených prostorech.

n Kompletace

ź Akumulátorová přímočará pila -1 ks. ź Pilový list - 2 ks. ź Návod na obsluhu - 1 ks. ź Záruční list - 1 ks.

n Součásti zařízení

Číslování částí zařízení se vztahuje ke grafickému zobrazení umístěnému na stránkách 2-3 návodu na obsluhu:

Obr. A: 1. Kryt proti kontaktu

2. Pomocné osvětlení

3. Bezpečnostní tlačítko

4. Vypínač

5. Držák

6. Akumulátor*

7. Tlačítko pojistky baterie*

8. Adaptér odsávání

9. Nastavitelná patka (0 - 45 )

10. Přepínač kyvadlového pohybu

11. Pilový list

12. Nabíječka*

13. Tlačítko ukazatele úrovně nabití baterií*

14. Ukazatel úrovně nabití baterií*

Obr.B: 15. Držák k pilovým listům Obr.E: 16. Šrouby upevňující patku

17. Měřítko úhlu naklonění

* Popsané nebo zobrazené vybavení není standardní. Kompletní

o o

Page 41

sortiment dalšího vybavení můžete najít v našem katalogu.

TECHNICKÉ ÚDAJE:

Napětí přívodu napájení 20 V d.c. Rychlost otáček bez zátěže n = 0-2400/min Délka kroku 20 mm Řez pod úhlem 0 - 45

Max. hloubka řezu

dřevo 56 mm ocel 6 mm

o o

Hmotnost (bez baterie) 1,5 kg Hladina akustického tlaku (LpA) 97,93 dB(A)

Hladina akustického výkonu (LwA) 86,93 dB(A) Tolerance měření K , K

LpA LwA

Vibrace podle EN 62841

řezání v kovu a 4,14 m/s

Tolerance měření K

řezání ve dřevu a 3,57 m/s

h, B

h, M

3 dB(A)

1,5 m/s

Doporučované akumulátory Li-ion 20V: VJ2AK (2Ah), VJ4AK (4Ah) Doporučená nabíječka: VJ1LD (1h)

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce. Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obsluhy proti důsledkům vystavení vibracím, např.: údržbu elektronářadí a pracovních nástrojů, zajištění vhodné teplot y rukou, určení pořadí pracovních úkonů. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím. Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu. Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního cyklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

1. Před každým použitím je třeba zkontrolovat, zda pohyblivé části zařízení správně fungují a nejsou blokovány, prasknuty nebo poškozeny, což by mohlo ovlivnit správné fungování zařízení. Poškozené zařízení je třeba před použitím nechat opravit.

2. V případě řezání již zpracovávaného dřeva dávejte pozor na cizí tělesa,

např. hřebík, vruty atd.

n Nabíjení akumulátoru:

POZOR! Zařízení se dodává bez akumulátoru a nabíječky. V závislosti na

potřebách lze dokoupit akumulátor 2.0Ah VJ2AK nebo 4.0Ah VJ4AK a vhodnou nabíječku VJ1LD (s dobou nabíjení 1-2 hodiny).

Stav nabití lze zkontrolovat stlačením tlačítka ukazatele úrovně nabití baterie (13). Jedna rozsvícená LED dioda znamená nízkou úroveň nabití baterie, dvě svítící diody znamenají střední úroveň, a tři svítící diody

odpovídají úplnému nabití akumulátoru. Před použitím je třeba akumulátor zcela nabít.

Nabíječka VJ1LD

Pro pr vní nabíjení nabíječky VJ1LD se doporučuje nabíjení trvající minimálně 1 hodinu (2,0Ah baterie VJ2AK), nebo 2 hodiny (4,0Ah baterie VJ4AK).

1. Stlačte tlačítko pojistky akumulátoru (7) a vyjměte akumulátor (6) z přímočaré pily (viz obr. A).

2. Zapojit akumulátor (6) do nabíječky (12).

3. Zapojte zástrčku nabíječky do síťové zásuvky 220-240 V, 50Hz.

n Kontrolka nabíjení akumulátoru:

Zelené světlo LED diody na nabíječce informuje o tom, že je nabíječka připojena ke zdroji napájení. Po zapojení akumulátoru se rozsvítí červená dioda, která informuje, že probíhá nabíjení. Když bude baterie zcela nabitá, červená dioda zhasne a rozsvítí se zelená.

Po ukončení nabíjení, odpojte nabíječku ze sítě a vyjměte akumulátor.

POZOR! Během nabíjení se může akumulátor mírně zahřát, to je běžný jev.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor.

n Montáž pilového listu B (viz obr. )

K přímočaré pile mohou být používané veškeré na trhu dostupné pilové listy s koncovkou typu T (typ A podle katalogu Profix). Pilové listy nabízené výrobci nejčastěji v sadách, v závislosti na určení, se mohou lišit velikostí a druhem řezných zubů. Na obalu sady pilových listů nebo v připojeném letáku výrobce obv ykle informuje o určení jednotlivých břitů. Samotné břity lze navíc označit barvami, různými pro různé materiály předpokládané k řezání.

POZOR! Před namontováním pilového listu a všemi práci údržby je třeba odpojit od zařízení baterii. Při montování pilového listu je třeba používat ochranné

rukavice. Při doteku pilového listu existuje nebezpečí poranění.

Zvláštní držák (15) zajišťuje rychle namontování pilového listu.

ź Odtáhněte kolečko držáku (15) ve směru šipky (obr. B) tak, aby

upevňující drážka byla rovnoběžná k podélné ose přímočaré pily.

ź Vložte zvolený pilový list (11) otočený zuby směrem ven, až nadoraz do

drážky držáku (15). Pusťte kolečko držáku, který automaticky zajistí pilový list.

POZOR! Je třeba zkontrolovat, zda je pilový list dobře usazený. Volný pilový list může vypadnout a poranit obsluhu.

ź Za účelem uvolnění pilového listu odtáhněte kolečko držáku (15) ve

směru šipky a vytáhněte pilový list.

POZOR: Nechytejte pilový list krátce po vyndání z materiálu, může ještě být horký a způsobit úraz. Používejte ochranné rukavice.

OBSLUHA:

n Zapínání/vypínání

Pro zapnutí elektronářadí nejdříve stlačte tlačítko pojistky (3) na levé nebo na pravé straně držáku (5) a následně stlačte vypínač (4). Vypínač (4) má plynulou regulaci rychlosti otáček. Umožňuje to zvolit rychlost řezání, která závisí na druhu obráběného materiálu a pracovních podmínek a může zůstat optimálně zvolená cestou praktických zkoušek. Rychlost otáček se bude zvyšovat podle hloubky stlačení vypínače. Pro vypnutí přímočaré pily je třeba povolit vypínač (4).

Page 42

n Nastavení kyvadlového pohybu

Na korpusu pily, na levé straně je přepínač nastavení pomocného kyvadlového pohybu (10) hlavy přímočaré pily (funkce podřezávání). Ta dodatečná výhoda umožňuje optimalizaci průběhu pracovního procesu, při obrábění materiálu. Kyvadlový pohyb lze nastavovat přepínačem (10) ve čtyřech rozsazích. Přepínání může nastat při pracujícím zařízení: Stupeň 0 - Oscilace vypnutá Stupeň 1 - Malá oscilace Stupeň 2 - Průměrná oscilace Stupeň 3 - Velká oscilace

Doporučuje se:

ź Rozsah kyvadlové oscilace volut tím menší, případně ji zcela vypnout, čím

hladší by měla být hrana řezu.

ź Během obrábění tenkých materiálů, jako jsou např. plechy, zcela vypněte

kyvadlový pohyb.

ź Ve tvrdých materiálech, jako je např. ocel, pracujte s malým kyvadlovým

pohybem.

ź V měkkých materiálech a během řezání po směru vláken pracujte s

maximálním kyvadlovým pohybem.

ź Při používání pilového listu nožového typu se doporučuje zapnout

kyvadlový pohyb. Optimální pracovní parametry lze zvolit pouze na základě praktické zkoušky. Při řezání kovu se doporučuje používání podél čáry řezu vhodný chladící a mazací činitel.

n Kryt proti kontaktu

Umístěný na korpusu kr yt proti kontaktu (1) chrání před neplánovaným dotekem pilového listu během pracovního procesu a nesmí se odstranit.

n Vyřezávání

S použitím vr tačky vyvr tejte otvor 10 mm ve vyřezávané oblasti. Veďte pilový list přímočaré pily do otvoru a začněte vyřezávání.

n Zahlubující řez (viz obr. C-D)

POZOR: V postupu zahlubujícího řezu lze zpracovávat pouze měkk é mat eriály jako je dřev o, sádro kartó n a dalš í! Za účelem zahlubujícího řezu je třeba používat pouze krátké

pilové listy. Zahlubující řez je možný pouze v úhlu 0°.

Usaďte elektronářadí přední hranou patky (9) na obráběném předmětu a zapněte. U elektronářadí s řízeným počtem kroků je třeba volit maximální počet kroků. Přitlačte elektronářadí silně ke zpracovávanému předmětu a veďte tak aby se pilový list pomalu zahluboval do obráběného předmětu. Hned když patka (9) leží celou plochou na obráběném předmětu, řežte dál podél poskytnuté linie řezu.

n Řez v úhlu (viz obr. E)

Přímočará pila umožňuje také řezání pod úhlem, v rozsahu 0 - 45 jak

o o

doleva, tak doprava.

POZOR! Před změnou úhlu nastavení patky přímočaré pily (9) je třeba odpojit baterii od zařízení.

Patka přímočaré pily (9) je nastavená z výroby ve střední poloze (0°). Pro potřeby šikmého řezání je třeba povolit šrouby (16) na destičce patky přímočaré pily (9) s použitím šroubováku. Po lehkém přesunu patky dozadu ji lze nastavit v úhlu, ve výše uvedeném rozsahu, s použitím měřítka (17). Po vhodném nastavení patky je třeba přesunout patku směrem dopředu a utáhnout šrouby.

POZOR! Je třeba zkontrolovat, zda je patka přímočaré pily řádně znehybněná. Pohyblivá, povolená patka se může stát příčinou nehody během práce.

Po skončení nastavení patky je třeba imbusový klíč umístit v otvoru nacházejícím se u kabelu napájení.

n Pomocné osvětlení

Přímočará pila je vybavena přídavným osvětlením (2) místa řezu, které se zapne po stisknutí spínače (4).

n Pokyny

Základní pravidla správného používání přímočaré pily:

- je třeba řezat materiál s použitím mírného tlaku, nepřipusťte nadměrnou zátěž přímočaré pily;

- nadměrný tlak přímočaré pily může způsobit zpomalení nebo přerušení posuvně-zpětného pohybu, což vede ke zpomalení a přerušení postupu řezání;

- při řezání ba měla patka celým povrchem přilnout k obráběnému materiálu;

- vyřezávání tvarovaného otvoru v tvrdých materiálech musí předcházet vyvrtání otvoru umožňujícího zasunutí pilového listu. V opačném případě existuje nebezpečí zpětného rázu a zlomení pilového listu;

- při řezání linii vyt vářejících ostr ý úhel nebo spojených obloukem s malým poloměrem, je nejlepší použít úzké pilové listy a vypnout podpůrný kyvadlový pohyb hlavy.

SKLADOVÁNÍ A ÚDRŽBA:

Stroj je třeba skladovat na dětem nedostupném místě, udržovat čistý, chránit proti vlhku a prachu. Podmínky uchovávání by měly vyloučit možnost mechanického poškození a vliv povětrnostních činitelů. Přímočará pila v podstatě nevyžaduje zvláštní obsluhu a údržbu. Pravidelné naolejování válečku vedoucího pilový list zajistí jeho delší trvanlivost. Je třeba pravidelně kontrolovat stav vrutů korpus upevňujících korpus a patku přímočaré pily. V případě potřeby utáhnout. Po práci se doporučuje přefouknutí stlačeným vzduchem větracích otvorů a držáku pilového listu. Zabrání to poškození ložisek, odstraní prach bránící průtoku vzduchu chladícího elektromotor. Korpus je třeba čistit s použitím čistého, vlhkého hadříku s malým množstvím mýdla, a následně otírat dosucha. Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit části zařízení provedené z umělé hmoty. Je třeba dávat pozor, aby se dovnitř zařízení nedostala voda. Nabíječku je třeba čistit pouze s použitím suchého hadříku.

DOPRAVA:

Elektronářadí dopravujte a skladujte v transportním kufříku, který chrání před vlhkem, prachem a drobnými objekty, zvláště je třeba zabezpečit ventilační otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor. Když vytahujete akumulátor ze zařízení na dobu dopravy nebo skladování, přesvědčte se, že nedojde ke zkratu kontaktů akumulátoru. Z kufříku, skříňky na nářadí nebo transportního kontejneru je třeba odstranit kovové části, jako jsou např. vruty, hřebíky, skoby rozházené bity, dráty nebo kovové třísky nebo jiným způsobem zabránit styku těchto prvků s akumulátorem.

VÝROBCE:

PROFIX s.r.o.; ul. Marywilska 34, 03-228 Varšava, Polsko

Page 43

Toto zařízení vyhovuje vnitrostátním i evropským normám a bezpečnostním požadavkům.

POZOR! V případě technických problémů kontaktujte, prosíme, oprávněný servis. Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím

původních náhradních dílů.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení

dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a

elektrotechnickém vybavení mají negativní vliv na životní

prostředí a lidské zdraví. Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Komě toho existují sběrná místa pro elektroodpad.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

MOŽNÉ PROBLÉMY A JEJICH ŘEŠENÍ:

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ PROBLÉMU

Přímočará pila nefunguje.

Poruchy při práci motoru.

Chybí napájení, je poškozen motor nebo vypínač.

Vybitý akumulátor. Nabijte akumulátor. Opotřebované uhlíkové kartáče.

Zkontrolujte stav akumulátoru, v případě potřeby jej nabijte nebo vyměňte na nový. Pokud elektronářadí nefunguje, třeba je odeslat do servisní opravny na adresu uvedenou v záručním listu.

Vyměňte uhlíkové kartáče v servisní opravně.

«Před spuštěním zařízení si přečtěte návod na obsluhu!»

«Chraň te akumu látor proti půso bení v ysokých teplot, např. před trvalým ozářením sluncem.»

«Nevyhazujte akumulátory do ohně.»

«Nevyhazujte akumulátory do vody.»

«K použití výhradně v interiérech.»

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma vyhrazuje právo změnit

specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení. Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

Page 44

LIETOŠANAS INSTRUKCIJA

AKUMULATORA FIGŪRZĀĢIS VJR50

Oriģinālās instrukcijas tulkojums

PIRMS DARBA SĀKUMA NEPIECIEŠAMS IEPAZĪTIES AR ŠO INSTRUKCIJU. Saglabā instrukciju varbūtējai turpmākai lietošanai. B RĪ DI NĀ J UM S! N e pi ec ie š am s i zl a sī t v is u s brīdinājumus apzīmētus ar simboliem , kuri attiecas uz lietošanas drošību un visus lietošanas drošības norādījumus.

Neievērojot zemāk uzrādītos drošības brīdin ājumus un norādījumu s attiecībā uz drošību var būt par elektriskās strāvas trieciena, ugunsgrēka un/vai nopietnu traumu iemeslu.

Ievērot visus brīdinājumus un norādījumus attiecībā uz drošību, lai tos turpmāk varētu izmantot.

Ze mā k u zr ād īt os b rī di nā j um os „ el ek tr oi ns tr um e nt s” no zī m ē elektroinstrumentu, kurš tiek barots no elektriskā tīkla (ar barošanas vadu) vai elektroinstruments barots no akumulatora (bezvadu).

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Darba vietas drošība:

a) D arb a v iet ā ne pi ec ie šam s uz tu rē t k ār tī bu un l ab u

apgaismojumu. Nekārtība un slikts pagaismojums ir negadījumu

iemesls.

b) N edr īks t li eto t e lek troi nst rum entu sp rāg stoš ā, vi egl i

uzliesmojošā, gāzu un putekļainā vidē. Elektroinstrumenta darbības

laikā rodas dzirksteles, no kurām var aizdegties putekļi un tvaiki.

c) Vietā, kur tiek lietoti elektroinstrumenti nevar atrasties bērni

un no vēro tāji . No vēr šot uz man ību va r za udē t ko ntro li pa r

elektroinstrumentu.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu

norādījumi.

Elektriskā drošība:

a) Elektroinstrumenta kontaktdakšiņām jābūt pielāgotām pie

kontaktligzdām. Nekad nekādā gadījumā nedrīkst mainī t kont aktda kšiņu . Ne drīks t li etot ne kādus pag arinā tājus gadījum ā, ja elektr oinstruments ir a pgādāts ar vadu ar aizsardzības iezemējuma dzīslu. Ja netiek darītas kontaktdakšiņu un

kontaktligzdu izmaiņas, tas samazina elektriskā trieciena risku.

b) Nepieciešams izvairīties no iezemētām virsmām vai savienotām

ar ma su, kā piemēram caurules, sildītāji, centrālap kures radiatori un dzesinātāji. Gadījumā, ja notiek kontakts ar iezemētām vai

ar masu savienotām daļām pieaug elektriskās strāvas trieciena risks.

c) Nedrīkst pakļaut elektroinstrumentus uz lietus vai mitruma

iedarbību. G adījumā, ja elektroinstrumentā iekļūst ūdens pieaug elektriskās strāvas trieciena risks.

d) Nedrīkst pārslogot savienojuma vadus. Nekad nedrīkst lietot

savienojuma vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai iz vilkt ko ntaktd akšiņu no kon taktli gzdas aiz va da. Nepieciešams turēt savienojuma vadu tālu no siltuma avotiem, eļļainām, asām šķautnēm vai kustīgām daļām. Bojāti vai sapīti

savienojuma vadi palielina elektriskās strāvas trieciena risku.

e) Ga dīju mā, ja el ekt roi nstr ume nts ti ek li eto ts ār pusē ,

savienojuma vadus nepieciešams pagarināt ar pagarinātājiem, kuri ir piemēroti darbam ārpusē. Lietojot pagarinātājus piemērotus

darbam ārpusē samazinās elektriskās strāvas trieciena risks.

f) Ieteicams ierīci pievienot pie elektriskā tīkla, kurš ir aprīkots ar

RCD slēdzi ar 30mA vai mazāku izslēgšanas strāvu.

g) Gadījumā, ja ir nepieciešamība lietot elektroinstrumentu mitrā

vidē, par sprieguma aizsardzību nepieciešams lietot strāvas

trieciena risks.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Individuālā drošība:

a) Šī ierīce nav pamērota lietot cilvēkiem (tai sk aitā bērniem) ar

ierobežotā m fiziskā m, jūtība s un psihisk ām spējām , vai cilvēkie m bez ierīces darbība s pieredze s vai zināšan ām, izņemot, ja tas notiek uzraudzībā vai saskaņā ar ierīces lietošanas instrukciju, ar kuru ir iepazinušās par drošību atbildīgas personas.

b) El ektr oins trum enta lie toša nas la ikā ne piec ieša ms b ūt

tālredzīgiem, novērot kas notiek un saglabāt skaidru saprātu. Nedrī kst l ietot ele ktroins trument u nog uruma lai kā vai narkotisku vielu, alkohola vai zāļu iedarbībā. Neuzmanības mirklis

strādājot ar elektroinstrumentu var radīt nopietnas ķermeņa traumas.

c) Nep iecieš ams l ietot ind ividuā los a izsardz ības līd zekļus.

Vienmēr nepieciešams lietot aizsargbrilles. Lietojot attiecīgos

apstākļos aizsardzības līdzekļus, tādus kā putekļu maskas, neslīdošus apavu s, ķive res vai dzirde s aizs ardzība s līdze kļus, sama zināsie s individuālās traumas.

d) Nepieciešams izvairīties no neparedzētām kustībām. Pirms

pieslēgšanas pie barošanas avota un/vai pirms akumulatora pieslēgšanas kā arī pirms tam, kad paceļam vai pārceļam ierīci nepieciešams pārliecināties, ka elektroinstrumenta slēdzis atrodas izslēgšanas stāvoklī. Pārnēsāt elektroinstrumentu ar pirkstu

uz slēdža vai barošanas tīklā pieslēgtu elektroinstrumentu pie ieslēgta slēdža var būt par negadījuma iemeslu.

e) Pirms elektroinstrumenta palaišanas nepieciešams novākt

visas atslēgas. Atslēga atstāta rotējoša elektroinstrumenta tuvumā var

radīt individuālas traumas.

f) Nedrīkst pārlieku tālu izliekties. Visu laiku nepieciešams stāvēt

stabili un saglabāt līdzsvaru. Tas dos iespēju neparedzētās situācijās

labāk kontrolēt elektroinstrumentu.

g) Nep iecieša ms at tiecīgi ģērb ties. Nedr īkst nēsā t vaļ īgus

apģērbus vai rotas lietas. Nepieciešams turēt savus matus,

apģērbu un cimdus tālu no kustīgām daļām. Vaļīgs apģērbs, rotas

lietas vai gari mati var tikt aizķerti ar kustīgām daļām.

h) Ja ierīce ir pielāgota ārējai putekļu sūkšanai un putekļu

uzsūkšanai, nepieciešams pārliecināties, ka tie ir pieslēgti un pareiz i lieto ti. Liet ojot pu tekļu s ūcēju var samaz ināt pu tekļu

ieelpošanas bīstamību.

i) Ne drī kst pi eļa ut, l ai ie maņ as i egū tas bi eži li eto jot

elektroinstrumentu samazinātu mūsu modrību un drošības noteikumu ignorēšanu. Bezrūpīga rīcība var izraisīt nopietnus

ievainojumus sekundes laikā.

BRĪDINĀJUMS! Vispārējie instrumenta drošas lietošanu norādījumi.

Lietošana un gādība par elektroinstrumentu:

a) N edrī kst pār slo got el ekt roin stru men tu. Ne piec ieš ams

piemē rot e lektroin strument u veik tajam dar bam. Pa reizs

Page 45

elektroinstruments nodrošinās labāku un drošāku darbu pie slodzes,

kādam tas tika projektēts.

b) Nedrīkst lietot elektroinstrumentu, ja slēdzis to neieslēdz un

neizslēdz. Katrs elektroinstruments, kuru nevar ieslēgt vai izslēgt ar

slēdzi ir bīstams un to nepieciešams labot.

c) Nepieciešams atvienot elektroinstrumenta kontaktdakšiņu

no barošanas avota un/vai atslēgt akumulatoru pirms tiek veikta jebkāda uzstādīšana, detaļu maiņa vai instrumenta gl abāš ana. Tā das dro šīb as da rbī bas red ucē ne pare dzē tu

elektroinstrumenta palaišanu.

d) Nelietotu elektroinstrumentu nepieciešams glabāt bērniem

nepieejamās vietās un nedrīkst atļaut personām, kuras nav iepa zinuš ās a r el ektro instr umentu vai šo l ietoša nas instrukciju lietot elektroinstrumentu. Elektroinstrumenti ir

bīstami neapmācītu lietotāju rokās.

e) Elektroinstrumentu nepieciešams konservēt. Nepieciešams

pārbaudīt asu sakritību vai kustīgo daļu ieķīlēšanos, detaļu plī sumu s u n v isus ap stāk ļus, ku ri var ētu i etek mēt elektroinstrumenta darbu. Ja tiek konstatēts bojājums, elektroinstrumentu pirms lietošanas nepieciešams salabot.

Daud zu n egadīj umu ieme sls ir nep areiza elek troins trumen ta konservācija.

f) Griezējinstrumentiem jābūt asiem un tīriem. Attiecīgi uzturēti

asi griezējinstrumenta asmeņi samazina ieķīlēšanās iespēja s un atvieglo apkalpošanu.

g) Elektroinstrumentu, aprīkojumu, darba instrumentus un

tml. nepieciešams lietot saskaņā ar šo instrukciju, ņemot vē r ā da r ba a ps tā kļ us u n v ei ca mo d ar b u. L ie to t

elektroinstrumentu tam neparedzētā veidā var novest pie bīstamām situācijām.

h) Zemās temperatūrās vai pēc ilgāka nelietošanas laika,

ieteicams uz pāris minūtēm ieslēgt elektroinstrumentu bez slodzes, lai piedziņas mehānismā sāktu pareizi darboties smēreļļa.

i) Elektroinstrumentu tīrīšanai lietot mīkstu, mitru (ne slapju)

drānu un ziepes. Nelietot benzīnu, šķīdinātājus un citus līdzekļus, kuri varētu sabojāt ierīci.

j) Elek troinstrume ntu nep ieciešams gla bāt / tr ansportēt

iepriekš pārliecinoties, ka visas kustīgās daļas ir nobloķētas un nodrošinātas pre t atbloķēšanos ar oriģināliem šim nolūkam paredzētiem elementiem.

k) Elektroinstrumentu nepieciešams glabāt sausā, no putekļiem

un mitruma sargātā vietā.

l) El ekt roin stru ment a t rans por tēša nu jā veic or iģin ālā

iepakojumā, kurš pasargā no mehāniskiem bojājumiem.

m) Rokturus un satveršanas virsmas nepieciešams uzturēt tīras,

bez eļļas un smēres. Neparedzētās situācijās slideni rokturi un

sat verša nas v irsma s ne dod ies pēju dro ši tu rēt un kon trolēt instrumentu.

BRĪ DINĀ JUMS! Vi spārē jie i nstru ment a d rošas lietošanu norādījumi.

Remonts:

a) Savu elekt roinstrume ntu ga rantijas un pē cgarantij as

remontus veic PROFIX serviss, kas garantē visaugstāko

remontu kvalitāti kā arī tiek izmantotas oriģinālas rezerves daļas.

BRĪDINĀJUMS!

Darba laikā ar elektrisko instrumentu ieteicams vienmēr ievērot galvenos drošības prin cipus, lai izvair ītos no ugunsgrēka, elektriskās strāvas trieciena vai mehāniskām traumām.

BRĪDINĀJUMS! AKUMULATORA FIGŪRZĀĢIS, īpašie norādījumi attiecībā uz drošu ierīces lietošanu:

a) Darba laik ā, kurā darba instr uments varētu trāpīt uz

sl ēpti em el ekt ris kiem va die m, el ekt roin str umen tu nepieciešams turēt pie izolēta roktura virsmas. Kontakts ar

barošanas tīkla vadu, kurš Ir zem sprieguma var radīt sprieguma pārnešanu uz elektroinstrumenta metāla daļām kā rezultātā var notikt elektriskās strāvas trieciens.

b) Nepieci ešams l ietot at tiecīgas mekl ēšanas ierīce s, lai

lokalizētu slēptus barošanas vadus vai lūgt pilsētas dienestu palīdzību. Kontakts ar vadiem, kuri ir zem sprieguma var novest līdz

ugunsgrēkam vai elektriskā strāvas triecienam. Gāzes vada bojājums var novest līdz sprādzienam. Ūdensvada pārraušana rada materiālus zaudējumus vai notikt elektriskās strāva s trieciens.

c) Neapstrādājiet materiālus, kas satur azbestu. Azbestam piemīt

kancerogen as īpašības.

d) Darba vietu nepieciešams uzturēt tīru. Materiālu maisījumi ir

sevišķi bīstami. Metāla putekļi var viegli aizdegties un uzsprāgt.

e) Apst rādāj amo pr iekš metu ne piec iešam s n ostip rināt .

Pārliecināties, ka visi stiprināšana s elementi ir nostiprināti un pār baudī ti, lai neb ūtu pā rmērī gas pie laid es. A pstr ādāj amo priekšmetu ir drošāk nostiprināt stiprināšanas ierīcē vai skrūvspīlēs nekā turēt to rokā.

f) Nepiecieša ms vien mēr lie tot aizs argbrilles un dz irdes

aizsardzības līdzekļus. Lietot, kad tas ir nepieciešams, atbilstošus individuālās aizsardzības līdzekļus:

- a izsargmask u, lai samaz inātu kait īgo pu tekļu ieelp ošanas bīstamību,

- ai zsargcimdus, kad asm ens ir kustī bā un manip ulējam a r neapstrādātu materiālu.

g) Nepieciešams uzmanīties, lai regulēšanas pēda (9) griešanas

laikā būtu labi piestiprināta. Ieķīlētais asmens var salūzt vai radīt atmešanu.

h) N epie cieš ams li etot ti kai n eboj ātus, ne vain ojam us

asmeņus. Šķībi vai neasi asmeņi var salūzt un radīt atdeves spēku.

i) Ele ktroinstrumentu ieslē gt pirms asmen s kontakta ar

materiālu. Pretējā gadījumā pastāv atmešanas bīstamība, kad

instruments ieķīlēsies apstrādājamā priekšmetā.

j) Rokas nepieciešams turēt tālu no griešanas zonas. Nebīdīt

rokas zem apstrādājamā priekšmeta. Kontaktā ar asmeni

pastāv ievainošanas bīstamība.

k) Pēc darba beigām elektroinstrumentu nepieciešams izslēgt.

Asmeni var izvadīt no apstrādājamā materiāla tad, kad tas atrodas miera stāvoklī. Tādā veidā nenotiks atmešana un

elektroinstrumentu var droši nolikt.

Page 46

l) Darb a pār trauku mā, a smens mai ņas laik ā, re monta,

tīrīš anas v ai reģ enerācij as la ikā ma šīnu atvie not n o akumulatora.

BRĪDINĀJUMS! Droša akumulatoru un akumulatoru

lādētāju lietošana:

Akumulatoru lietošana:

a) Nepieciešams lietot akumulatorus tikai saskaņā ar ražotāja

specifikāciju. Citu akumulatoru lietošanas gadījumā var rasties

akumulatora plīsums un sabrukums, ķermeņa trauma vai ugunsgrēks.

b) UZM ANĪ BU: Ak umul ato ra bo jāj uma va i n epa reiz as

lietošanas rezultātā var notikt sprāgstošu gāzu izdalīšanās. Akumulatoru nepieciešams vienmēr turēt tālu no uguns kā arī lādēšanas laikā nodrošināt atbilstošu ventilāciju. Nedrīkst

to atstāt uz ilgu laiku vidē, kur ir augsta temperatūra (saulainās vietās,sildelementu tuvumā vai tur, kur temperatūra pārsniedz 40 grādu).

c) A kumu lato ra lā dēša nu ne piec ieša ms ve ikt 1 5-25 °C

temperatūras diapazonā.

d) Lādēt akumulatoru nepieciešams tik ai ar ražotāja ieteikto

transfor matoru. Lie tojot trans formatoru piemērot i cita tipa

akumulatoru baterijai rada ugunsgrēka rašanās risku.

e) Sargāt akumulatoru no ūdens un mitruma. f) Ja gribam lādēt sekojoši vairākus akumulatorus, starp

atsevišķiem lādējumiem nepieciešams izdarīt 30 minūšu pārtraukumu.

g) Nekādā gadījumā nedrīkst akumulatoru atvērt. h) Nelabvē līgos a pstākļos no akum ulatora va r izdal īties

šķidrums; nepieciešams iz vairīties no kontakta ar šķidrumu. Ja lietotājs negaidīti saskarsies ar šķidrumu, kontakta vietu nepieciešams skalot ar ūdeni. Ja šķidrums nokļūst acīs, papildus nepieciešams meklēt medicīnisko palīdzību. No

akumula tora izp lūstošais šķidr ums var radīt kairi nājumu vai applaucēšanos.

i) L aik ā, k ad a kum ul ato ru b ate ri ja n et iek l iet ot a,

nepieciešams to glabāt tālu no metāla priekšmetiem, tādi em kā papī ra s praudņi em, m onētām, atsl ēgām, naglām, skrūvēm vai citiem maziem metāla elementiem, kuri varētu radīt akumulatora īssavienojumu. Akumulatoru

īssavienojums var radīt applaucēšanos vai ugunsgrēku.

j) Nemest akumulatoru ugunī. k) Nedrīkst lādēt bojātu akumulatoru.

Akumul atori pared zēti daud zkārtē jai lā dēšanai , sat ur apkārtējai videi kaitīgo litiju. Pēc lietošanas termiņa beigām tos nepieciešams utilizēt

Li-Ion

saskaņā ar apkārtējās vides aizsardzības noteikumiem. Šajā nolūkā pilnīgi izlietot akumulatoru, izņemt no elektroinstrumenta, nodot akumulatoru utilizācijas punktā vai veikalā, kurā tas nopirkts.

Lādētāja lietošana:

a) Lādēt akumulatoru nepieciešams tikai ar ražotāja ieteikto

transfo rmatoru. Lietojo t transfo rmatoru piemē roti cit a tipa

akumulatoru baterijai rada ugunsgrēka rašanās risku.

b) Pie vieno to lād ētāju dr īkst li etot t ikai aku mulat oru

lādēšanai, kuri ir ar to piegādāti. Lādējot citus akumulatorus var

notikt akumulatoru plīsums vai sašķelšanās un ķermeņa ievainojums vai trauma vai arī ugunsgrēks.

c) Lādētāja nedrīkst izjaukt. d) Lādētājs paredzēts darbam tikai telpu iekšpusē. To nedrīkst

pakļaut ūdens un mitruma iedarbībai.

e) Lādēt tikai 15-25 grādu diapazonā. f) Lādētājā nedrīkst likt nekādus metāla priekšmetus.

FIGŪRZĀĢA UZBŪVE UN PIELIETOJUMS:

Akumulatora figūrzāģis ir aprīkots ar elektronisko ātruma darbības regulēšanas sistēmu. Ātruma regulēšanas iespēju kā arī 4-pakāpju asmens padeves regulēšanu dod iespējumi efektīvu un optimālu griešanas procesu. Figūrzāģis paredzēts koka un kokveidīgo materiālu, plastmasas, metāla, keramisko flīžu un gumijas griešanai un izgriezumu veikšanai. Griešanas process tiek realizēts ar atbilstošu asmeni, piemērotu apstrādājamam materiālam. Ierīce ir paredzēta taisnai un slīpai, leņķī līdz 45° griešanai. Ierīce paredzēta mājsaimniecības un vidējas intensitātes rūpniecības darbiem. Nav piemērota ilglaicīgam darbam smagos apstākļos.

Nedrīkst lietot ierīci veicot darbus, kur nepieciešams lietot profesionālas ierīces.

Aizliegts lietot ierīci neatbilstoši augstāk uzrādītam pielietojumam, pretējā gadījumā tiek zaudēta garantija kā arī ražotājs neatbild par šādā veidā radītiem zaudējumiem. Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem. Pareiza figūrzāģa lietošana attiecas arī uz konservāciju, glabāšanu, transportu un remontu. Figūrzāģi var remontēt tikai ražotāja noteiktos ser visa punktos. Akumulatora ierīci var remontēt tikai pilnvarota persona. Neskatoties uz pielietojumam paredzēto lietošanu nevar pilnībā izslēgt atsevišķus riska elementus. Ņemot vērā mašīnas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

- Pieskāršanās pie asmens darba laikā neaizsargātā figūrzāģa zonā;

- Applaucēšanās mainot asmeni. (Darba laikā asmens ļoti stipri sakarst, lai iz vairītos no appla ucēšanas to mai not ne piecieša ms li etot aizsargcimdus);

- Apstr šmeta vai t šana. ādājamā priek ā daļu atme

- Asmens plīsums/salūšana;

- Dzirdes pasliktināšanās gadījumā, ja netiek lietoti dzirdes aizsardzības līdzekļi;

- Veselībai kaitīgo koka putekļu izdalīšanās gadījumā, ja darbs tiek veikts slēgtās telpās.

n Komplektācija

ź Akumulatora figūrzāģis -1 gab. ź Asmens -2 gab. ź Lietošanas instrukcija- 1gab. ź Garantijas karte -1 gab.

n Ierīces elementi

Ierīces elementu numerācija attiecas uz uzrādīto grafisko zīmējumu instrukcijas 2-3 lapaspusē:

Zīm.A: 1. Pretkontakta pārsegs

2. Palīg apgaismojums

3. Drošības slēdzis

Page 47

4. Slēdzis

5. Rokturis

6. Akumulators*

7. Akumulatora fiksācijas poga*

8. Putekļu sūcēja uzgalis

9. Regulējamā pēda (0° - 45°)

10. Svārstību kustības slēdzis

11. Asmens

12. Lādētājs*

13. Baterijas uzlādēšanas līmeņa indikatora poga *

14. Baterijas uzlādēšanas līmeņa indikators*

Zīm.B: 15. Asmens satvērējs Zīm.E: 16. Skrūves, kas nostiprina pēdu

17. Leņķa slīpuma nonius

*Aprakstīta is vai uzrad ītais aprīkojum s neietilpst standar ta komplektā. Papildus aprīkojuma pilnu klāstu var atrast mūsu katalogā.

TEHNISKIE DATI:

Barošanas spriegums 20 V d.c. Griešanas ātrums bez slodzes n = 0-2400/min Gājiena garums 20 mm Griešana zem leņķa 0 - 45 Maks. griešanas

dziļums

Koks 56 mm Tērauds 6 mm

o o

Svars (bez baterijām) 1,5 kg

Akustiskā spiediena līmenis (LpA) 97,93 dB(A) Akustiskās jaudas līmenis (LwA) 86,93 dB(A)

Mērījumu izkliede K , K

LpA LwA

Vibrācija atbilstoši EN 62841

Mērījumu izkliede K

griešana kokā a 3,57 m/s

griešana metālā a 4,14 m/s

h, B

h, M.

3 dB(A)

1,5 m/s

Ieteicamie akumulatori Li-ion 20V:VJ2AK (2Ah), VJ4AK (4Ah) Ieteicamie lādētāji: VJ1LD (1h)

Uzrādītais vibrā cijas līmen is ir reprezentatīvs elek troinstrumenta pamata lietošanai. Ja elektroinstruments tiek lietots citos nolūkos vai ar citiem darba instrumentiem, vai arī ja nebūs pietiekami konservēts, vibrācijas līmenis var atšķirties no uzrādītā. Augstāk uzrādītie iemesli var radīt vibrācijas ekspozīcijas palielināšanos visā darba laikā. Nepieciešam s realizēt papi ldus drošīb as līdzekļus, kur i pasargās operatoru no vibrācijas ekspozīcijas, piem. : Elektroinstrumenta un darba instrumenta konservācija, atbilstošas roku temperatūras nodrošināšana, darba operāciju veikšanas secības noteikšana. Deklarētās kopējās vibrācijas vēr tības un deklarētās trokšņa emisijas vērtības ir mērītas saskaņā ar standarta testa metodi, un tās var izmantot, lai savā starpā salīdzinātu instrumentus.

Sākotnējam iedarbības novērtējumam var izmantot deklarētās kopējās vibrācijas vērtības un deklarētās trokšņa emisijas vērtības.

Brīdinājumi:

Vibrācijas un trokšņa emisija elektroinstrumenta faktiskā lietošanas laikā var atšķir ties no deklarētajām vērtībām atkarībā no tā, kā tiek izmantots instruments un kāds materiāls tiek apstrādāts. Operatora aizsardzībai nepieciešams notiekt drošības līdzekļus, kuri

pamatojas uz iedarbības novērtējumu faktiskajā lietošanas laikā (ņemot vērā visas operatīvā cikla darbības daļas, kā piemēram laiku, kurā instruments ir izslēgts un kad strādā tukšgaitā, izņemot sprūda laiku).

SAGATAVOŠANA DARBAM:

1. Pirms katras lietošanas nepieciešams kontrolēt, vai pareizi funkcionē

un nav bloķētas vai ieplīsušas un bojātas ierīces kustīgās daļas, kas varētu iespaidot pareizu ierīces funkcionēšanu. Bojātu ierīci pirms lietošanas nepieciešams nodot labošanai.

2. Griežot jau apstrādātu materiālu uzmanīties uz svešiem ķermeņiem, piem. naglas, skrūve un tml.

n Akumulatoru lādēšana

UZMANĪBU! Ierīce tiek piegādāta bez akumulatora un lādētāja. Atkarībā

no nepieciešamības var nopirkt akumulatoru 2.0Ah VJ2AK vai 4.0Ah VJ4AK kā arī atbilstošu lādētāju VJ1LD (ar lādēšanas laiku 1-2 stundas).

Lādēšanas līmeni var pārbaudīt nospiežot baterijas lādēšanas līmeņa taustiņu (13). Viena degoša LED diode atbilst zemam baterijas uzlādēšanas līmenim, divas degošas diodes nozīmē vidēju līmeni, bet trīs degošas diodes atbilst pilnam akumulatora uzlādēšanas līmenim. Pirms lietošanas akumulatoru nepieciešams pilnībā uzlādēt.

Lādētājs VJ1LD

Izmantojot lādētāju VJ1LD pirmo lādēšanu ieteicams veikt minimums 1 stundu (2,0 Ah VJ2AK akumulators) vai 2 stundas (4,0 Ah VJ4AK

akumulators).

1. Nospiest akumulatora fiksācijas pogu (7) un no figūrzāģa izņemt

akumulatoru (6) (skat. zīm. A).

2. .Pievienot akumulatoru (6) lādētājā (12)

3. Lādētāja kontaktdakšiņu pievienot 220-240 V, 50Hz tīkla ligzdā.

n Baterijas lādēšanas signalizācija

Zaļā degošā LED diode informē, ka lādētājs ir pieslēgts pie barošanas avota. Pēc akumulatora pievienošanas iedegsies sarkanā diode, kura informē, ka notiek lādēšana. Kad baterija būs pilnībā uzlādēta sarkanā diode nodzisīs un iedegsies zaļā diode.

Pēc lādēšanas beigām atvienot lādētāju no tīkla un izņemt akumulatoru.

UZMANĪBU! Lādēšanas laikā akumulators var nedaudz sasilt, tā ir normāla parādība.

Litija-jonu akumulatoru var lādēt jebkurā brīdī, tādā veidā netiek saīsināta tā ilgmūžī ba. Lādēš anas proces a pārt raukšana n erada akumulatora elementu bojājuma risku.

n Asmens montāža (skat. zīm. B)

Figūrzāģim var izmantot jebkurus tirdzniecībā pieejamus asmeņu ar T tipa (tips A atbilstoši Profix katalogam) stiprinājumu. Ražotāji asmeņus piedāvā visbiežāk komplektos, atkarībā no pielietojuma, var atšķirties ar izmēru un griezējzobu tipu. Uz asmens komplekta iepakojuma vai pievienotā informācijā ražotājs parasti informē par konkrēto asmeņu pielietojumu. Paši asmeņi bez tam var būt apzīmēti ar krāsām, dažādām priekš atbilstošiem griešanai paredzētiem materiāliem.

UZ MAN ĪB U! P irm s a sm ens mo nt āža s u n vi si em konservācijas darbiem no ierīces nepieciešams at vienot

akumulatoru. Asmens montāžas laikā nepieciešams lietot aizsargcimdus. Pieskaroties pie asmens pastāv ievainošanās bīstamība.

Speciāls satvērējs (15) nodrošina ātru asmens montāžu.

Page 48

ź Atvilkt satvērēja gredzenu (15) bultiņas virzienā (zīm. B) tā, lai

stiprināšanas rieva būtu paralēli figūrzāģa garenasij.

ź Ielikt izvēlēto asmeni (11), ar zobiem uz āru, līdz galam satvērēja

rievā (15). Atlaist satvērēja gredzenu, kurš automātiski bloķēs asmeni.

UZMANĪBU! Nepieciešams pārbaudīt vai asmens ir labi stiprināts. Vaļīgs asmens var izkrist un ievainot apkalpojošo personālu.

ź Asmeni atbrīvo atvelkot satvērēja gredzenu (15) bultiņas virzienā un

asmeni var izņemt.

UZMANĪBU: Neaiztikt pirms brīža lietotu asmeni, tas vēl var būt karsts un radīt traumu. Lietot aizsargcimdus.

APKALPOŠANA:

n Ieslēgšana/izslēgšana

Elektroinstrumentu ieslēdz vispirms nospiežot drošības slēdzi (3) roktura (5) kreisajā vai labajā pusē un pēc tam nospiežot slēdzi (4). Slēdzim (4) ir bezpakāpju apgriezienu regulēšana. Tas dod iespēju piemērot griešanas ātrumu, kurš ir atkarīgs no apstrādājamā materiāla kā arī darba apstākļiem un var tik optimāli pielāgots praktisku mēģinājumu rezultātā. Apgriezienu ātrums palielināsies vienlaicīgi ar slēdža iespiešanas dziļumu. Figūrzāģi izslēdz atbrīvojot slēdzi (4).

n Turp atpakaļ kustības regulēšana

Uz figūrzāģa korpusa, kreisajā pusē atrodas figūrzāģa galvas turp atpakaļ kustības palīgslēdzis (10) (apgriešanas funkcija). Šī papildus funkcija dod iespēju optimāli veikt darba procesu, apstrādājot atbilstošu materiālu. Turp atpakaļ kustību var uzstādīt ar slēdzi (10) četrās pakāpēs. Pārslēgšanu var veikt pie strādājošas ierīces:

0 Pakāpe - Turp atpakaļ kustība izslēgta 1 Pakāpe - Maza turp atpakaļ kustības vērtība 2 Pakāpe - Vidēja turp atpakaļ kustības vērtība 3 Pakāpe - Liela turp atpakaļ kustības vērtība

Ieteicams:

ź Turp atpakaļ kustības pakāpi izvēlamies mazāku, relatīvi vispār

izslēdzam, ja gludākai jābūt griešanas šķautnei.

ź Plānu materiālu apstrādē kā piem. skārdu lokšņu turp atpakaļ kustību

izslēgt vispār.

ź Cietu materiālus kā piem. tēraudu apstrādāt ar mazu turp atpakaļ

kustību.

ź Mīkstus materiālus un griežot šķiedru virzienā apstrādāt ar maksimālu

turp atpakaļ kustību.

ź Lietojot naža tipa asmeni, i turp atpakaļ kustību eteicamsizslēgt.

Optimālos darba parametrus var izvēlēties tikai praktisku mēģinājumu rezultātā. Griežot metālu ieteicams griešanas līnijas garumā lietot atbilstošu dzesēšanas-eļļošanas līdzekli.

n Pretkontakta pārsegs

Uz korpusa uzstādītais pretkontakta pārsegs (1) darba procesa laikā aizsargā pret neparedzētu pieskaršanos asmenim un to nedrīkst noņemt.

n Izgriešana

Ar urbjmašīnu griešanas zonā izurbt 10 mm caurumu. Caurumā ievadīt

figūrzāģa asmeni un sākt izgriešanu.

n Iegremdētā griešana (skat. zīm. C-D)

UZMANĪBU: Iegremdē tā grieš anā var apst rādāt ti kai mīkstus materiālus kā koku, ģipš- kartona plāksnes vai līdzīgus!

Iegremdētā griešanā nepieciešams lietot tikai īsus asmeņus. Iegremdētā griešanā ir iespējama tikai ar slīpuma leņķi 0°.

Ar pē das ( 9) p riekš ējo malu nov ietot e lektroi nstru mentu uz apstrādājamo priekšmetu un ieslēgt. Elektroinstrumentā ar regulējamu kustības daudzumu nepieci ešams iz vēlēties maksim ālo kustī bas daudzumu. Elektroinstrumentu stipri piespiest pie apstrādājamā priekšmeta un veikt lēnu asmens iegremdēšanu apstrādājamā priekšmetā. Kad tikai pēda (9) ar visu virsmu atbalstīsies uz apstrādājamo priekšmetu, tālāk griezt pa atzīmēto griešanas līniju.

n Griešana zem leņķa (skat. zīm. E)

Figūrzāģis dod iespēju griezt zem leņķa, diapazonā no 0 - 45 kā pa kreisi

o o

arī pa labi.

UZMANĪBU! Pirms figūrz āģa pēda s (9) leņķa maiņa s no i erīces

nepieciešams atvienot akumulatoru.

Figūrzāģa pēda (9) rūpnīcā ir uzstādīta vidējā stāvoklī (0°). Slīpās griešanas gadījumā nepieciešams figūrzāģa pēdas plāksnē (9) ar skrūvgriezi (20) atbrīvot skrūves (21). Viegli pār vietojot pēdu uz

aizmuguri to var novietot slīpi, augstāk uzrādītā diapazonā, izmantojot noniusu (17). Pēc pēdas atbilstošas uzstādīšanas, nepieciešams pēdu

pārvietot uz priekšu un pieskrūvēt skrūves.

UZMANĪBU! Nepieciešams kontrolēt, vai figūrzāģa pēda ir nekustīgi nostiprināta. Kustīga, vaļīgaa pēda darba laikā var būt par negadījuma iemeslu.

n Palīg apgaismojums

Figūrzāģis ir aprīkots ar griešanas punkta papildu apgaismojumu (2), kas ieslēdzas, nospiežot slēdzi (4).

n Norādījumi

Pareizas darbības ar figūrzāģi pamatprincipi:

- materiālu nepieciešam s griezt izmantojo t mērenu spiedienu, nepieļaut pārmērīgu figūrzāģa pārslogojumu;

- pārmērīgs figūrzāģa spiediens var radīt turp atpakaļ kustības palēnināšanos vai apstāšanos , kas noved līdz griešanas procesa palēnināšanai vai pārtraukšanai;

- griežot, figūrzāģa pēdai ar visu virsmu jāpieguļ pie apstrādājamā materiāla;

- griežot izgriezumus cietos materiālos, vispirms nepieciešams izurbt caurumu, kurš dod iespēju ievadīt asmeni. Pretējā gadījumā pastāv atmešanas un asmens salūšanas bīstamība;

- griežot līnijas, kuras veido asu leņķi vai savienotas ar maza rādiusa loku, vislabāk nepieciešams izmantot šaurus asmeņus un izslēgt galvas turp atpakaļ palīg kustību.

GLABĀŠANA UN KONSERVĀCIJA:

Mašīnu nepieciešams glabāt bērniem nepieejamās vietās, uzturēt tīrā stāvoklī, sargāt no mitruma un putekļiem. Glabāšanas apstākļiem jāizslēdz mehānisko bojājumu iespēju kā arī kaitīgo atmosfēras apstākļu iedarbību. Figūrzāģim būtībā nav nepieciešama speciāla apkalpe un konservācija.

Page 49

Tomēr periodiski ieeļļots asmens vadības rullītis nodrošinās tā ilgāku kalpošanas laiku. Nepi ecieš ams reg ulāri kont rolēt kor pusa un fig ūrzāģ a pē das stiprināšanas skrūvju stāvokli. Nepieciešamības gadījumā pieskrūvēt. Pēc darba ieteicams ar saspiesto gaisu izpūst ventilācijas atveres un asmens satvēr ēju. Tas novēr sīs gultņu defektu, likv idēs dzinē ja dzesēšanai nepieciešamā gaisa padeves bloķējošanu putekļus. Korpusu nepieciešams tīrīt izmantojot tīru, mitru drānu ar nelielu daudzumu ziepju un pēc tam noslaucīt līdz sausam. Nelietot nekādus tīrīšanas līdzekļus kā arī šķīdinātājus, tie var sabojāt no plastmasas izgatavotas daļas. Nepieciešams uzmanīties, lai ierīcē nenokļūtu ūdens. Lādētāju nepieciešams tīrīt lietojot tikai sausu drānu.

TRANSPORTS:

Mašīnu transportēt un glabāt transpor tēšanas koferī, sargājot no

mitruma, putekļiem un smalkiem elementiem, īpaši nepieciešams aizsargāt ventilācijas atveres. Smalkie elementi, iekļūstot korpusa iekšienē var sabojāt dzinēju.

Izņemot akumulatoru no ierīces, transportēšanas vai uzglabāšanas laikā

nepiec iešams pārl iecināties, ka nen otiks a kumulatora kontakt u īssavienojums. No instrumentu kofera, kastes vai transpor tēšanas tvertnes nepieciešams likvidēt metāla daļas, kā piem. skrūves, naglas, sprādze, izkaisītus bitus, stieples vai metāla skaidas, vai citā veidā aizsargāt šo elementu saskaršanos ar akumulatoru.

RAŽOTĀJS:

Profix SIA, Marywilska iela 34, 03-228 Varšava, Polija

Šī ierīce ir saskaņā ar valsts un Eiropas normām, ka arī drošības prasībām.

UZMANĪBU! Tehnisku problēmu gadījumā lūdzam kont aktēties ar pilnvaroto ser visa punktu. Visāda veida remontus veic kvalificēt personāls, lietojot oriģinālas rezerves daļās.

PIKTOGRAMMAS:

Apzīmējumu skaidrojums, kuri atrodas uz plāksnītes un informācijas uzlīmēm:

«Pirms ieslēgšanas un darba sākuma nepieciešams iepazīties ar šo instrukciju.»

«Sargājiet akumulatoru no karstuma, piemēram, no ilg sto šas at raš anās sa ule s st aro s va i ug uns tuvumā.»

«Izmantotos akumul »ārus nedrīkst mest ugunī.

«Izmantotos akumul »ārus nedrīkst mest ūdenī.

«Ier šanai telp »īce ir paredzēta tikai lieto ās.

APKĀRTĒJĀS VIDES AIZSARDZĪBA:

UZMANĪBU: Uzrādītais simbols nozīmē, ka aizliegts novietot

nolietoto ierīci kopā ar citiem atkritumiem (iespējams naudas sods). Bīstamās sastāvdaļas, kuras atroda s elektriskās ierīcēs negatīvi ietekmē uz apkārtējo vidi un cilvēku veselību.

Mājsaimniecībām jāņem dalība nolietoto ierīču atgūšanā un atkārtotā izlietošanā (reciklingā). Polijā un Eiropā tiek radīta vai jau pastāv nolietot ierīču savākšanas sistēma, kura ietvaros visiem augstāk minēto ierīču pārdošanas punktiem ir pienākums pieņemt nolietotās ierīces. Bez tam pastāv augstāk minēto ierīču savākšanas punkti.

POTENCIĀLĀS PROBLĒMAS UN TO ATRISINĀŠANAS VEIDI:

PROBLĒMA IESPĒJAMAIS IEMESLS RISINĀJUMS

Figūrzāģis nedarbojas.

Dzinēja darbības traucējumi.

Firmas PROFIX politika ir nepārtraukta savu produktu pilnveidošanas politika, tāpēc firma sev rezervē tiesības ievest izstrādājuma specifikācijas izmaiņas bez iepriekšējas paziņošanas. Zīmējumi, kuri uzrādīti apkalpošanas instrukcijā kalpo tikai kā piemērs un var nedaudz atšķirties no iegādātās ierīces reālā izskata. Šī instrukcija ir sargāta ar autortiesībām. Aizliegts to kopēt/pavairot bez PROFIX SIA rakstiskas atļaujas.

Nav barošanas, bojāts dzinējs vai slēdzis.

Izlādēta baterija. Încărcaţi bateria.

Nolietotas oglīšu sukas.

Pārbaudīt baterijas stāvokli, nepieciešamības gadījumā uzlādēt vai apmainīt pret jaunu. Ja elektroinstruments joprojām nedarbojas, nepieciešams to nosūtīt remonta servisā uz garantijas kartē uzrādīto adresi.

Schimbaţi periile de cărbune într-un service.

Page 50

HASZNÁLATI UTASÍTÁSOK

AKKUMULÁTOROS SZÚRÓFŰRÉSZ VJR50

Az eredeti utasítások fordítása

H AS ZN Á LA T E LŐ T T O LV AS SA E L E ZE KE T A Z UTASÍTÁSOKAT! Tartsa meg ezt az útmutatót későbbi tájékozódás céljából! FIGYELEM! Olvassa el a szimbólummal jelzett, a m u n k av é d e l e m me l k a p c s o la t o s ö s s z e s fig yelm eztet ést és a bi zton ságo s ha szná latr a vonatkozó összes utasítást!

A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő

Őrizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!

Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.

FIG YELE M! Á ltal ános m unkav édel mi s zabá lyok:

Munkahelyi biztonság:

a) T ar ts a t is zt án a m un kat er ül et ét é s üg ye lj en a j ó

megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez

vezethet.

b) Ne dolgozzon elektromos szerszámmal robbanásv eszélyes

környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során

szikra keletkezhet, mely belobbanthatja a port és a gőzöket.

c) Tartsa távol a gyermekeket attól a helytől, ahol használja az

elektro mos szer számot. A figyele melterelés miat t elvesz ítheti

kontrollját az elektromos szerszám felett.

FIGYELEM ! A szerszám biztons ágos has ználatával kapcsolatos általános szabályok:

Elektromos biztonság:

a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az

al jzat tal . T ilo s a cs atl akoz ó d ugó mó dos ítá sa! Ti los hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok

módosítása növeli az áramütés kozkázatát!

b) Kerülj e a tes ti ér intkezés t a föl delt felü letekke l vag y

tárgyakkal, mint a csövek, fűtőtestek, fűtőradiátorok vagy hűtőszekrények! A földelt részekkel való érintkezés esetén nő az

áramütés kockázata!

c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos

szerszámot! Víz behatolása esetén nő az áramütés kockázata!

d) Ne erőltesse a csatlakozó kábel! Ne használja a hálózati kábelt a

szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A

sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!

e) Amennyiben az elektromos szerszámot a szabadban használja,

a csatlakozást a szabadban tör ténő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő

használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.

f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós

(RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.

g) Amennyiben az elektromos szerszámot nedves környezetben

használ ja, elke rülhetetlen egy feszül tségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD

használata csökkenti az áramütés kockázatát.

FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:

Személyi biztonság:

a) Ez a bere ndezés nem hasz nálható cs ökkentet t fiz ikai,

szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságér t felelős személy által.

b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen

mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábító szer, alkoh ol vagy gyógysz er befol yása al att áll !

Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!

c) Ho rd jo n v éd őru há za to t! M in de n es et be n v is el je n

védőszemüveget! Olyan védőruházat hordá sa mint a porvédő maszk,

csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!

d) Ke rülj e e l, ho gy az el ektr omo s s zers zám vé letl enü l

bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van!

Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!

e) Az elektromos szerszám beindítása előtt távolítson el minden

szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott

szerszámok sérüléseket okozhatnak!

f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az

egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé

váratlan helyzetekben.

g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy

ékszert! Haját kösse be, ruházatát és kesztyűjét tar tsa távol a mozgó alkatrészektől! A bő ruházat, az ékszer és a hosszú haj

beleakadhat a mozgó alkatrészekbe.

h) Amennyibe n a b erendezés al kalmas küls ő porelszívó és

porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek c satlakoztatva és ha sználva. A porgyű jtő

használata csökkentheti a porral járó veszélyek kockázatát.

i) Ne engedje, hogy az elektromos szerszám gyakori használata

során szerzett jártasság hatására túlzott magabiztossá váljon és figyel men kív ül hag yja a bizt onsági szabá lyokat. A

figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.

FIGYELEM ! A szerszá m biztons ágos has ználatára vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:

a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő

Page 51

munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb

működést és biztosabb terhelést tesz lehetővé.

b) Tilos az elektromos szerszám használata, ha a kapcsoló nem

indítja el és nem állítja meg a szerszámot! Minden elektromos

szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell

javítani!

c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a

cs atla kozó du gót az el ekt romo s s zer szám há lóz ati áramforrásából és/vagy vegye ki az akkumulátort! Ezek a

biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.

d) A használaton kívüli elektromos szerszámot gyermekektől

távol kell tárol ni, és nem szabad kölc sön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az

elektromo s szerszám veszélyes, ha ta pasztalat nélkü li szemé ly használja!

e) Az elektromos szerszámot karban kell tartani! Ellenőrízni

kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódás t észlelü nk, az elekt romos szers zámot még használat előtt meg kell javítani! Számos baleset oka az

elektromos szerszám nem megfelelő karbantartása.

f) A vágós zerszámo k éles ek és tiszt ák kel l leg yenek! A

vágószerszámo k éles alkatrészein ek karbantar tása csö kkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.

g) A z e l ek t r om o s s z er s z ám o t, a b e re n d ez é st , a

munkaszerszámokat, stb. jelen utasításoknak megfelelően kell has ználni, figye lembe véve a munk a jel legét é s feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata

veszélyes helyzeteket okozhat.

h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli

időszakot követően ajánlott az elektromos szerszám teher nélküli elind ítása néhá ny percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.

i) Az elektromos szerszám tisztításához puha, nedves (nem

vizes) rongyo t és szapp ant haszn áljon! Ne használ jon ben zint , ol dósz ert va gy eg yéb an yagok at, am elye k károsíthatják a berendezést!

j) A z e l ek t ro m os s ze r sz á mo t c s ak a zu t án l eh e t

tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.

k) Az elektromos szerszámot száraz helyen kell tar tani, védve a

portól és a nedvességtől.

l) Az elektromos szerszám szállítása az eredeti csomagolásban

történhet, megvédve ezáltal a mechanikai sérülésektől.

m) A ma rkola tot és a fog ófelü lete ket tis ztán, ol aj- és

kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.

FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:

Javítás:

a) Az elektromos szerszámok garanciális és garancia utáni

javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.

FIGYELEM!

Az elektromos szerszám használati ideje alatt ajánlott betartani a munkabiztonsági alapszabályokat a tűzesetek, áramütés vagy mechanikai sérülések elkerülése érdekében.

FIGYELMEZTETÉS! AKKUMULÁTOROS SZÚRÓFŰRÉSZ,

útmutatók:

a) Olyan m unkavégzése k során , ahol a szersz ám rej tett

elektromos vezetékre akadhat, az elektromos szerszámot a markolat szigetelt felületénél kell fogni. A tápvezetékkel való

érintkezés során az elektromos szerszám összes fém elemei feszültség alá kerülhetnek, ami áramütést okozhat.

b) Megf elelő det ektor műs zert kell hasz nálni a re jtett

tápvezetékek lokalizálásához, vagy kikérni a létesítmény adminisztrá ciójának a segíts égét. A feszültség alatt lévő

vezetékek megérintése tűz és áramütéshez vezethet. A gázvezeték sérülése robbanáshoz vezethet. A vízvezeték sérülése anyagi károkat eredményez.

c) Tilos azbesztet tartalmazó anyago megmunkálni. Az azbeszt

daganatos betegséget okoz.

d) A munkavégzés helyét tisztán kell tar tani. Az anyagból

keletke zett keve rékek kül önösen veszél yesek. A kö nnyűfémbő l keletkezett por meggyulladhat vagy felrobbanhat.

e) Be kell biztosítani a megmunkált tárgyat. Győződjön meg róla,

hogy minden befogó be van nyomva és ellenőrizze, hogy nincs túl nagy hézag. A megmunkált tárgy rögzítése a rögzítőberendezésben vagy a satuban biztonságosabb, mint annak kézbentar tása.

f) Minden esetben védőszemüveget és fülvédőt kell viselni. Ha

szükséges, használjon megfelelő egyéni védőeszközöket:

- védőmaszkot káros por belégzésének a csökkentéséhez,

- védőkesztyűt, ha a fűrészlap mozgásban van és durva anyagon dolgozik.

g) Ügyeljen arra, hogy a szabályozható talp (9) pontosan

rögzítve legyen a vágás során. A beragadt fűrészlap eltörhet vagy visszarúghat.

h) Kiz árólag é p, sérülése ktől men tes fűrés zlapot sz abad

használ ni. Az elferd ült vagy tomp a fűrészl ap eltörh et vagy

visszarúghat.

i) Az elektromos szerszámot azelőtt kell bekapcsolni, mielőtt a

fűrészlap érintkezik a megmunkált anyaggal. Ellenkező

esetben fennáll a visszarúgás kockázata, amikor a szerszám elakad a megmunkált anyagban.

j) Tartsa távol a kezét a vágási tartománytól. Ne tolja be a

keze it a me gmunk ált any ag a lá. A fű részl appa l va ló

érintkezéskor fennáll a testi sérülés veszélye.

k) A munka végeztével kapcsolja ki az elektromos szerszámot.

A fűrészlapot akkor lehet kivezetni a megmunkált anyagból, amikor az már teljesen leállt. Ezzel elkerüli a visszarúgást és

Page 52

biztonságosan félreteheti az elektromos szerszámot.

l) K apcsolja le gépet az akkumulátorról a munk avégzés során

tartott szünet alatt, a fűrészlapok cseréjekor, a gép javítása, tisztítása és beállítása előtt.

FIGY ELMEZTE TÉS! Az ak kumuláto rok és töl tők biztonságos használata

Az akkumulátorok használata:

a) Kizárólag a gyártó által megadott specifikációnak megfelelő

akkumulátort szabad használni. Más akkumulátor használata az

akkumulátor megrepedését és szétesését, testi sérülést vagy tüzet okozhat.

b) FIGYELEM: Az akkumulátor sérülése és helytelen használata

esetén robbanógázok kibocsátására is sor kerülhet. Az akkum ulátort m indig távol kell ta rtani a lá ngtól és megfelelő szellőzést kell biztosítani a töltés során. Nem

szabad hosszabb ideig olyan környezetben hagyni, ahol magas hőmérséklet uralkodik (napsütötte helyeken, fűtőtestek közelében vagy más olyan helyen, ahol a hőmérséklet meghaladja a 40 fokot).

c) Az akkumulátor töltését 15-25 °C közötti hőmérsékleten kell

végezni.

d)Kizárólag a gyártó által ajánlott töltőt szabad használni. Más

típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.

e) Óvja az akkumulátort a víztől és a nedvességtől. f) Amenny iben e gymás után egyn él töb b akku mulátort

szeretne feltölteni, a töltések között 30 perc szüneteket kell tartani.

g)Semmilyen esetben sem szabad felnyitni az akkumulátort. h)Ke dvezőtl en f eltétel ek es etén elő fordulh at, h ogy az

akkumulátorból folyadék szivároghat ki; kerülni kell a folyadék bőrrel való érintkezését, az érintkezés helyét vízzel lemosni. Ha a folyadék szembe kerül, orvoshoz kell fordulni.

Az akkumulátorból kifolyó folyadék irritációt vagy megégést okozhat.

i) Amikor nem használja az akkumulátort, akkor azt távol kell

tartani a fémtárgyaktól, mint gémkapocs, pénzérme, kulcs, szög, csavar és más apró fémtárgyak, amelyek rövidre zárhatják az akkumulátor pólusait. Az akkumulátor pólusainak a

rövidzárlata megégést vagy tüzet okozhat.

j) Tilos az akkumulátort tűzbe dobni. k) Tilos a sérült akkumulátort tölteni.

Az akkumulátor újratölthető, környezetre káros lítiumot tartalmaz. Az é lettartama lejárta után a természe tes környezetre

Li-Ion

vonatkozó szabályok alapján megsemmisíteni. E célból vegye ki a teljesen lemerült akkumulátor t az elektromos szerszámból, adja le egy akkumulátor begyűjtő helyen vagy az üzletben, ahol azt megvásárolta.

A töltő használata:

a)Kizárólag a gyártó által ajánlott töltőt szabad használni. Más

típusú akkumulátor töltésére szolgáló töltő használata tűzveszélyes.

b)Tilos a töltőt felnyitni. c) A töltő kizárólag beltéri használatra szolgál. Óvni a víztől és a

nedvességtől.

d)Csak 15-25 °C közötti hőmérsékleten tölteni. e)Semmilyen fémelemet nem szabad a töltőbe helyezni.

A SZÚRÓFŰRÉSZ FELÉPÍTÉSE ÉS RENDELTETÉSE:

Az akkumulátoros szúrófűrész elektronikus fordulatszám szabályozással rendelkezik. A fordulatszám szabályozás lehetősége és a 4 fokozatú fűrészlap lökets zám szabályoz ás optimál is vágási hatékonys ágot garantál. A szúrófűrész fában és faalapú anyagokban, műanyagban, fémben, csempéken és gumiban végzett kivágások és szabások elvégzésére szolgál. A vágás a megmunkált anyag szerint kiválasztott megfelelő fűrészlappal történik. A szerszám egyenes és 45°- os ferdevágásra alkalmas. Házi és közepes intenzitású ipari munkálatokra szolgál. A berendezés nem alkalmas nehéz feltételek mellett, hosszú ideig történő munkavégzésre.

Tilos a szerszámot olyan munkálatokhoz használni, amelyek professzionális szerszám használatát igénylik.

A beren dezés minde n fen tebb m egadott rende ltetéstől elté rő használata tilos és az a garancia megszűnését eredményezi, illetve felmenti a gyártót az ilyennemű használat okozta károk felelőssége alól. A berendezés sajátkezű átalakítása felmenti a gyártót a felhasználóban és a környezetben keletkezett sérülések és károk felelőssége alól. A sz úrófűrész helyes haszn álata kiterjed anna k karbantar tására, tárolására, szállítására és javítására. A szúrófűrész kizárólag a gyártó által kijelölt szakszervizekben javítható. Az akkumulátoros berendezéseket kizárólag erre feljogosított személyek javíthatják. A rendeltetésnek megfelelő használat ellenére sem lehet teljesen kizárni a maradékkockázat meghatározott tényezőit. A gép szerkezetére és felépítésére való tekintettel a következő veszélyhelyzetek léphetnek fel:

- A fűrészlap megérintése a munkavégzés során a szúrófűrész nem védett területén;

- Égési sérülés a fűrészlap cseréjekor. (A munkavégzés során a fűrészlap rendkívül felhevül, az égési sérülések elkerülése végett a fűrészlap cseréje során védőkesztyűt kell viselni);

- a megmunkált anyag vagy a megmunkált anyag darabjának a visszaverődése;

- A fűrészlap megrepedése/eltörése;

- Halláskárosodás a szükséges fülvédő viselésének az elhanyagolása esetén;

- Egészségre káros faporok kibocsátása zárt helyiségben végzett munkálatok során.

n Tar tozékok

ź Akkumulátoros szúrófűrész -1 db. ź Fűrészlap -2 db. ź Használati utasítások -1 db. ź Garancialap - 1 db.

n A berendezés elemei

A berendezés elemeinek a számozása a használati útmutató 2-3. oldalain bemutatott ábrára vonatkozik:

A. ábra: 1. Érintkezésvédelem

2. Segédvilágítás

3. Biztonsági gomb

4. Kapcsológomb

5. Nyél

6. Akkumulátor*

7. Akkumulátor reteszelő gomb*

Page 53

8. Elszívó idom

Szabályozható talp (0 - 45 )

o o

10. Ingamozgás kapcsoló

11. Fűrészlap

12. Töltő*

13. Akku töltési szint jelző gomb *

14. Akku töltési szint jelző *

B. ábra: 15. Fűrészlap befogó E. ábra: 16. Talprögzítő csavarok Ferdeszög skála17.

*A l eírt vagy bemut atott termék nem része a berend ezés alapfelszereltségének. A további kiegészítők komplett válasz tékát a katalógusunkban találod.

MŰSZAKI ADATOK:

Áramfeszültség 20 V d.c. Forgási sebesség teher nélkül n = 0-2400/perc Lökethossz 20 mm Ívvágás 0 - 45

Max. vágásmélység

fa 56 mm

acél 6 mm

o o

Súly (elemek nélkül) 1,5 kg Hangnyomás szint (LpA) 97,93 dB(A) Hangerő szint (LwA) 86,93 dB(A) K , K bizonytalanság

LpA LwA

EN 62841 szabvány szerinti rezgés

K bizonytalanság

vágás fában a 3,57 m/s

vágás fémben a 4,14 m/s

h, B

h, M.

3 dB(A)

1,5 m/s

Javasolt akkumulátor Li-ion 20V: VJ2AK (2Ah), VJ4AK (4Ah) Javasolt töltő: VJ1LD (1h)

Az említett vibrációs szint reprezentatív az elektr omos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illet ve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említet t okok a vibrá ciós expoz íció szi ntje növeke déséhez vezethetnek a működés teljes ideje alatt. Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelő re gyakorolt hatás aitól való véde lem, mint pl.: Elektrom os készü lék és mu nkaeszközök kar bantartása , a kezek megfel elő hő mérsékleté nek bi ztosítása, a munka tevékenysége k sorrendjének megállapítása. A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsg álati módsz errel t örtént és fe lhasznál hatók a szers zámok összehasonlítására. A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.

Figyelmeztetések:

Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésén

alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).

A MUNKAVÉGZÉS MEGKEZDÉSE ELŐTT:

1. Minden használat előtt ellenőrizni, hogy a berendezés mozgó részei megfelelően működnek és nincsenek elakadva, elrepedve vagy megsérülve, ami hatással lehet a berendezés megfelelő működésére. A sérült berendezést használat előtt meg kell javíttatni.

2. A már megmunkált fában történő vágásakor vigyázzon az anyagban lévő idegen anyagokra, pl. szegek, csavarok stb.

n Az akkumulátor töltése:

FIGYELEM! A berendezés akkumulátor és töltő nélkül kerül kiszállításra. Szükség esetén vásárolható 2.0Ah VJ2AK vagy 4.0Ah VJ4AK akkumulátor és megfelelő VJ1LD (1-2 óra töltési idővel) töltő.

A töl tési szi ntet az a kkum uláto r tö ltés i sz int ki jelz ő g omb megnyomásával ellenőrizhető (13). Egy világító LED dióda alacsony töltési szintet, két világító dióda közepes szintet jelez, három világító dióda az akkumulátor teljes feltöltését jelzi. Használat előtt teljesen fel kell tölteni az akkumulátort.

VJ1LD Töltő

A VJ1LD töltővel történő első töltés esetén legalább 1 óra hosszú töltés ajánl ott (2 ,0Ah VJ 2AK ak kumulátor ), vag y 2 óra (4,0 Ah VJ4A K akkumulátor).

1. Nyomja meg az akkumulátor reteszelő gombot (7) és vegye ki az

akkumulátort (6) a szúrófűrészből (lásd az A. ábrát).

2. Csatlakoztassa az akkumulátort (6) a töltőre (12).

3. Csatlakoztassa a töltő dugaszát a 220-240 V, 50Hz hálózati aljzatba.

n Akkumulátor töltés jelzése

A töltő világító zöld LED diódája arról tájékoztat, hogy a töltő csatlakoztatva van a tápforrásra. Az akkumulátor csatlakoztatása után kigyullad a piros dióda, mely arról tájékoztat, hogy a töltés folyamatban van. Amikor az akkumulátor teljesen feltöltődik, elalszik a piros dióda és kigyullad a zöld dióda.

A töltés végeztével kapcsolja le a töltőt a hálózatról és vegye ki az akkumulátort.

FIGYELEM! A töltés során az akkumulátor enyhén felmelegedhet, ez normál jelenségnek tekinthető.

A lítiumos-ionos akkumulátort bármikor utántöltheti, ez nem csökkenti annak élettartamát. A töltési folyamat félbeszakítása nem növeli az akkumulátor cellák sérülésének a kockázatát.

n A fűrészlap behelyezése (lásd a B. ábrát)

A szúrófűrészhez a kereskedelemben kapható minden T típusú fűrészlap használható (A Profix katalógus szerinti A típusú). A gyártók által ajánlott fűrészlapok kompletten, a rendeltetéstől függően, nagyságban és vágófog típusban térhetnek el egymástól. A fűrészlap csomagolásán vagy a mellékelt szórólapon általában fel van tűntetve az egyes pengék rendeltetési célja. Maguk a fűrészlapok színjelöléssel is rendelkezhetnek, eltérő színnel megjelölve a különböző vágott anyagot.

FIGYELEM! A fűrészlap beszerelése és minden karbantartási múvelet előtt távolítsa el az akkumulátort a készülékből. A fűrészlap behelyezésekor védőkesztyűt kell viselni. A

fűrészlap megérintésekor fennáll a sérülés veszélye.

Page 54

A speciális befogó (15) gyors fűrészlap beszerelést garantál.

ź Húzza le a befogó állító kerekét (15) a nyíl irányába (B. ábra) úgy,

hogy a rögzítő retesz párhuzamos legyen a szúrófűrész tengelyével.

ź Helyezze be fogazattal kifelé ellenállásig a kiválasztott fűrészlapot

(11) a befogó reteszbe (15). Engedje el a befogó állító kerekét, mely automatikusan reteszeli a fűrészlapot.

FIGYELEM! Ellenőriz ze, hogy me gfelelően rögzí tette a fűrészlapot. A lazán álló fűrészlap kieshet és testi sérülést okozhat a kezelőszemélyben.

ź A fűrészlap kioldásához húzza el a befogó állító kerekét (15) a nyíl

irányába és vegye ki a fűrészlapot.

FIGYELEM: Ne mozgassa az éppen használt és leállított fűrészlapot, még forró lehet és sérülést okozhat. Használjon védőkesztyűt.

HASZNÁLAT:

n Bekapcsolás/kikapcsolás

Az elektromos szerszám bekapcsolásához előbb nyomja meg a fogantyú (5) bal vagy jobb oldalán lévő biztonsági gombot (3), majd nyomja meg a kapcsológombot (4). A k apcsológomb (4) fokozatmente s fordulatszá m szabályozá ssal rendelkezik. Ezáltal a megmunkált anyagtól és a munkafeltételtől függően választhatja ki a vágás sebességét, ami a gyakorlatban vágás során derül ki. A fordulatszám a kapcsológomb megnyomásának az erősségével együtt fog növekedni vagy csökkeni. A szúrófűrész kikapcsolásához engedje el a kapcsológombot (4).

n Előtolás (ingamozgás) szabályozása

A fűrész jobb oldalán található a szúrófűrész fej ingamozgás szabályozó kapcsoló (10) (bevágás funkció). Ez a plusz funkció lehetővé teszi a vágás optimalizálását a konkrét anyag megmunkálása során. Az előtolás négy fokozatban állítható a kapcsolóval (10). A kapcsoló átváltása bekapcsolt berendezés mellett lehetséges:

0 fok - Kikapcsolt oszcilláció 1 fok - Kis oszcilláció 2 fok - Közepes oszcilláció 3 fok - Nagy oszcilláció

Javasolt:

ź Az előtolás oszcillációt annál kisebbre kell állítani, esetleg teljesen ki

kell kapcsolni, minél simábbnak kel lennie a vágott élnek.

ź Vékony anyagok, pl. lemezek megmunkálása során kapcsolja ki az

előtolás funkciót.

ź Kemény anyagokban, pl. az acél, kis előtolással dolgozzon. ź Puha anyagnál és a szálak irányába történő fűrészelés esetén

maximális előtolással dolgozzon.

ź Penge típusú fűrészlap használata esetén javasolt kikapcsolni az

előtolást. Az optimális munkaparaméterek igazából a gyakorlatban derülnek ki. Fém vágásakor hordjon fel a vágásvonal hosszában hűtő-kenőanyagot.

n Érintkezésvédő burkolat

A készülékre helyezett érintkezésvédelem (1) megelőzi a fűrészlap véletlenszerű megérintését a munkavégzés során és azt nem szabad eltávolítani.

n Kivágás

Fúrjon ki a fúróval 10 mm nyílást a vágott területen. Vezesse be a

szúrófűrész fűrészlapját a nyílásba és kezdje meg a kivágást.

n Mélységi vágás (lásd az C-D. ábrát)

FIGYELEM: Mélységi vágás során csak puha anyagokat lehet megmunkálni, mint a fa, gipszkarton lemezek és ehhez

hasonló anyagok! Mélységi vágáshoz csak rövid fűrészlapokat szabad használni. A mélységi vágás csak 0° íves vágással lehetséges.

Helyezze le az elektromos szerszámot a talp elülső élével (9) a megmunkált anyagra és kapcsolja be. Szabályozható löketszámú elektromos szerszámok esetében válassza ki a maximális löketszámot. Nyomja erősen az elektromos szerszámot a megmunkált anyagra és vezesse be lassan a fűrészlapot a megmunkált anyagba. Mivel csak a talp (9) fekszik teljes felületével a megmunkált anyagon, vágja tovább a vágási vonal mentén.

n Íves vágás (lásd a E. ábrát)

A szúrófűrész lehetővé teszi a 0 - 45 tartományban bal- vagy jobb

o o

irányban végzett íves vágást.

FIGYELEM! A szúrófűrész talp beállítási szögének a módosítá sa előtt (9) távolítsa el az akkumulátort a berendezésből.

A szúrófűrész talpa (9) gyárilag középső pozícióra van állítva (0°). Az íves vágáshoz lazítsa meg a csavarokat (16) a szúrófűrész talp lemezén (9) egy csavarhúzóval. A talp enyhe hátrafelé történő elmozdítása után beállíthatja a kívánt, fentebb megadott tar tományú szöget a skála segítségével (17). A talp megfelelő beállítása után tolja előre a talpat és húzza meg a csavarokat.

FIG YEL EM! Ell enő riz ze, ho gy a sz úróf űrés z t alp a

mozdulatlan-e. A mozgó, meglazult talp munkavégzés

során bekövetkező balesethez vezethet.

n Segédvilágítás

A szúrófűrész kiegészítő segédvilágítás (2) van felszerelve a vágási ponthoz, amely a kapcsoló (4) megnyomásakor bekapcsol.

n Útmutatók

Szúrófűrész használatával kapcsolatos alapvető szabályok:

- az anyagot mérsékelt erőt kifejtve kell elvágni, ne tegye ki a fűrészt túlzott terhelésnek;

- a szú rófűrészre kife jtett túlzo tt te rhelés a fűré szlap le -fel mozgásának a lassulását vagy leállását, és ezáltal a vágás lassulását vagy leállítását okozhatja;

- vágás során a fűrész talpának teljes felületével érintkeznie kell a megmunkált anyaggal;

- formaidom kemény anyagban való kivágása előtt előbb fúrjon egy lyukat az anyagba, ami lehetővé teszi a fűrészlap behelyezését. Ellenkező esetben fennáll a visszarúgás és a fűrészlap eltörésének a kockázata;

- éles szöget alkotó vonal vagy kis sugarú ívekből álló vonal vágásakor lehetőleg keskeny fűrészlapot használjon és kapcsolja ki az ingamozgást elősegítő fejet.

TÁROLÁS ÉS KARBANTARTÁS:

A berendezést gyermekektől elzárva tárolni, tiszta állapotban tartani, óvni a nedvességtől és a portól. A tárolási feltételeknek lehetetlenné kell tenniük a gép mechanikus sérülését és a káros légköri tényezők hatását. A szúrófűrész alapjaiban véve nem igényel speciális karbantartási művel etet. Ugya nakkor a fűr észlap veze tőgörgő inek idős zakos megolajozása meghosszabbítja az élettartamát.

Page 55

nRendszeresen ellenőrizze a szúrófűrész és a talp rögzítő csavarjainak az

állapotát. Szükség esetén húzza meg. A mu nka vé gezt ével aj ánl atos sű ríte tt le veg ővel át fújn i a szellőzőnyílásokat és a fűrészlap befogóját. Ez megelőzi a csapágyak sérülését, eltávolítja a motort hűtő friss levegő bevezetését akadályozó port. A berendezést enyhén szappanos, nedves törlőkendővel kell tisztítani, majd szárazra törölni. Semmil yen tis ztítószer t vagy ol dószert ne has ználjon; sér ülést okozhatnak a berendezés műanyag elemeiben. Ügyeljen arra, hogy ne jusson be víz a szerszám belsejébe. A töltőt csak száraz törlőkendővel szabad tisztítani.

SZÁLLÍTÁS:

Az elektromos szerszámot a nedvesség, a por és az apró részecskék okozta szennyeződéstől védő szállító kofferben kell szállítani és tárolni, különösen a szellőző nyílásokat kell bebiztosítani. A gép belsejébe kerülő apró részecskék a motor károsodását okozhatják. Ha eltávolítja az akkumulátort a készülékből a szállítás vagy tárolás idejére, győződjön meg róla, hogy nem zárnak rövidre az akkumulátor érintkezői. Távolítsa el a bőröndbő l, szerszám osládából vagy a szállítótárolóból a fémtárgyakat, pl. kötőcsavarokat, szögeket, csatokat, szétszórt bitfejeket, drótokat vagy fémreszelékeket, vagy más módon előzze meg ezen elemek akkumulátorral való érintkezését.

GYÁRTÓ:

PROFIX Sp. z o.o., Marywilska u. 34, 03-228 Varsó, LENGYELORSZÁG Ez a gép megfelel a nemzeti és európai szabályoknak, valamint a biztonsági előírásoknak.

FI GYEL EM! Mű sza ki pro blé mák es eté n lé pje n k apc sol atb a a márkaszervizzel. Minden javítást szakképzett személy végezhet, kizárólag eredeti cserealkatrészt használva!

PIKTOGRAMOK:

A névleges táblázatban szereplő rajzok magyarázata:

«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»

«Óvni az akkumulátor t a magas hőmérséklettől, pl. az állandó napsugárzástól.»

«Tilos az akkumulátort tűzbe dobni.»

«Tilos az akkumulátort vízbe dobni.»

«Kizárólag beltéri használatra.»

KÖRNYEZETVÉDELEM:

FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos

egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe m e ll e t t ). E l ek t r om o s é s e l e kt r o n ik u s g é pe k veszélyesalkotórészei negatívan befolyásolják a környezetet és

azemberek egészségét.

Minden házt artásnak hozzá kell jár ulnia a hasz nált készü lékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.

TÍPIKUS MEGHIBÁSODÁSOK ÉS AZOK ELTÁVOLÍTÁSA:

MEGHIBÁSODÁS LEHETSÉGES OK HIBA ELTÁVOLÍTÁSA

A szúrófűrész nem működik.

Zavar a motor működésében.

A PROFIX cég politik ája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa. A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától. Az alábbi útmutatót szerzői jogok védik. Annak másolása / sokszorosítása a Profix Sp. z o.o. cég írásos beleegyezése nélkül tilos.

Nincs tápellátás, sérült motor vagy kapcsológomb.

Lemerült elem. Töltse fel az akkumulátort. Elkopott szénkefék.

Ellenőrizze az akkumulátor töltöttségét, szükség esetén tölteni vagy újra cserélni.Ha továbbra sem működik az elektromos szerszám, küldje be a garanciakártyán megadott című szervizbe.

Cseréltesse ki a szénkeféket a szervizben.

Page 56

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

DT-C2/d_zg/0401

(EN) EC/EU DECLARATION OF CONFORMITY

(PL) DEKLARACJA ZGODNOŚCI WE/UE

(RO) DECLARAȚIE DE CONFORMITATE CE/UE

(EN)

MANUFACTURER

(EN) Person who was authorized to develop technical documentation: (PL) Osoba upoważniona do przygotowania dokumentacji technicznej: (RO) Persoana împuternicită pentru pregătirea documentaţiei tehnice: (LV) Persona atbildīga par tehniskās dokumentācijas sagatavošanu:

(EN) Cordless Jigsaw (PL) Wyrzynarka akumulatorowa (RO) Traforaj cu acumulator (LV) Akumulatora figūrzāģis (LT) Akumuliatorinis siaurapjūklis (CS) Akumulátorová přímočará pila (HU) Akkumulátoros szúrófűrész

(EN) The object of the declaration described above is in conformity with the relevant Union harmonisation legislation: (PL) Wymieniony powyżej przedmiot niniejszej

deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: (RO) Obiectul declarației descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunii: (LV) Iepriekš aprakstītais deklarācijas priekšmets atbilst attiecīgajam Savienības saskaņošanas tiesību aktam (L T) Pirmiau aprašytas deklaracijos objektas atitinka susijusius derinamuosius Sąjungos teisės aktus: (CS) Výše popsaný předmět pr ohlášení je ve shod ě s příslušnými harmonizačními právními předpisy Unie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

(EN) 2006/42/EC (OJ L 157, 9.6.2006, p. 24 –86); 2011 on the restriction of the use of certain hazardous subst ances in electrical and electronic equipment (OJ L 174, 1.7.2011, p. 88–110) change 2015/863/UE;

(PL)

2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24 —86 );

ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęc ie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110), zmiana 2015/863/UE; (RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86 ); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110) schimbare 2015/863/UE; (LV) 2006/42/EK (OV L 157, 9.6.2006., 24./86. lpp.); 2014/30/ES (OV L 96, 29.3.2014., 79./106. lpp.); 2011/65/ES ( 2011. gada 8. jūnijs) par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās (OV L 174, 1.7.2011., 88./110. lpp.) maiņa 2015/863/UE; (LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106 ); 2011/65/ES 2011 m. birželio 8 d. dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE; (CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE; (HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;

(EN) References to the relevant harmonised standards used or references to the other technical specifications in relation to which conformity is declared: (PL) Odniesienia do odnośnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w stosunku do których deklarowana jest zgodność: (RO) Trimiteri la standardele armonizate relevante folosite sau trimiteri la celelalte specificații tehnice în legătură cu care se declară conformitatea: (LV) Atsauces uz attiecīgajiem izmantotajiem saskaņotajiem standartiem vai uz citām tehniskajām specifikācijām, attiecībā uz ko tiek deklar ēta atbilstība: (LT) Susijusių taikytų darniųjų standartų nuorodos arba kitų techninių specifikacijų, pagal kurias buvo deklaruota atitiktis, nuorodos: (CS) Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje: (HU) Az alkalmazott harmonizált szabványokra való hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekkel kapcsolatban megfelelőségi nyilatkozatot

tettek.

EN 62841-1:2015 EN 62841-2-11:2016 EN 55014-1:2017+A11:2020 EN 55014-2:2015 IEC 62321-3-1:2013 IEC 62321-6:2015 IEC 62321-7-1:2015 IEC 62321-7-2:2017 IEC 62321-4:2013+A1:2017 IEC 62321-5:2013IEC 62321-8:2017

(PL)

PRODUCENT

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(LV) EK/ES ATBILSTIBAS DEKLARACIJA

(LT) EB/ES ATITIKTIES DEKLARACIJA

(CS) ES/EU PROHLÁŠENÍ O SHODĚ

(RO)

PRODUCĂTOR

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

VULCAN Concept VJR50

2014/30/EU (OJ L 96, 29.3.2014, p. 79–106); 2011/65/EU of the European Parliament and of the Council of 8 June

2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79 —106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawie

2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání

(LV)

RAŽOTĀJS

(LT) Asmuo įgaliotas parengti techninę dokumentaciją: (CS) Osoba oprávněna připravit technickou dokumentacji: (HU) Műszaki dokumentáció elkészítésére meghatalmazott személy:

M8203

20 V d.c. no: 0-2400

S2138 -….- S2519

(HU) EK/EU-MEGFELELŐSÉGI NYILATKOZATA

(LT)

GAMINTOJAS

Łomna Las: 2021.11.23

(CS)

VÝROBCE

GYÁRTÓ

(HU)

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji Representative of the Board for Certification

(EN) This declaration of conformity is issued under the sole responsibility o f the manufacturer. (PL) Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedz ialność producenta. (RO) Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului. (LV) Šī atbilstības deklarācija ir izdota vienīgi uz šā da ražotāja atbildību. (LT) Ši atitikties deklaracija išduota tik gamintojo atsakomybe. (CS) Toto prohlášení o shodě vydal na vlastní odpovědnost výrobce. (HU) E megfelelőségi nyilatkozat a gyártó kizár ólagos felelősségére kerül kibocsátásra.

www.profix.com.pl
